Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
S-Video dekóder kapcsolást (YUV vagy RGB már egy kutya) keresek, de van két feltétel ami miatt még nem leltem rá az igazira:
1. Ne külső delay line-on alapuljon, nem akarok szenvedni az állítgatással
2. Ne valami digitális csoda legyen, teljesen analógra van szükségemHa még PAL/NTS-t is tudna átkapcsolható módon akkor lennék igazán boldog.
-
válasz
t72killer
#87798
üzenetére
Egy boost konverternek mindegy, hogy mit konvertál fel, ha eléri a minimum feszültséget, amiről még működni tud. Más kérdés, hogy a lítiumra beállított akkuvédelem talán még azelőtt le fog tiltani, hogy a teljes kapacitását ki tudnád venni. És a töltő részét sem tudod használni...
-
válasz
t72killer
#87795
üzenetére
Alternatíva: látott már valaki ilyen akksidobozt belülről?
Vajon a 16,xx voltos kivezetés színtiszta, zavarmentes DC lehet, vagy az is konvertált fesz? Vajon2: LiFePO4-akksikkal is működhet?
-
A jcb AA-s NiMH akksiról tud valaki biztatót mondani? elég elképesztő, hogy a nyomi Lidl Tronic akksikat is dupla áron adják a tavalyi boltban beteszem a joghurt és a szalámi közé árhoz képest...
Aliról is jöhet jóféle+tartós nimh-ra link
-
#87794
weiss
addikt
Dr. Szilikát
#87793
válasz
Dr. Szilikát
#87793
üzenetére
-
#87793
Dr. Szilikát
őstag
weiss
#87792
Dr. Szilikát
őstag
-
-
#87791
darvinya
titán
Intruder2k5
#87790
darvinya
titán
válasz
Intruder2k5
#87790
üzenetére
És Aryes
Ezt jól benéztem 27h-ban.
-
#87790
Intruder2k5
MODERÁTOR
darvinya
#87785
-
#87788
Dr. Szilikát
őstag
Mr.White
#87787
Dr. Szilikát
őstag
válasz
Mr.White
#87787
üzenetére
Ez a módja, feszültségeket kell mérni, lekövetni. Eleve megnézni, eljut-e a töltőfeszültség valahová egyáltalán.

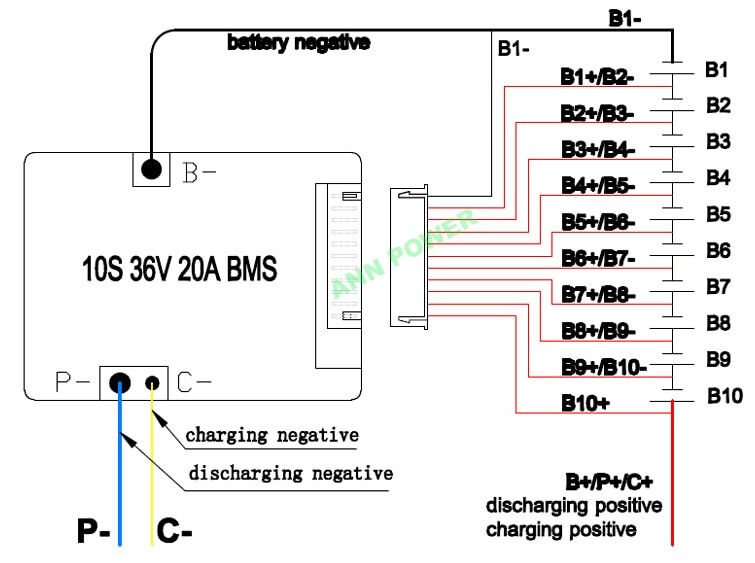

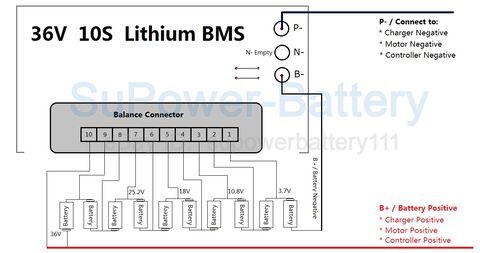

Így néz ki egy BMS-bekötés, ahol negatív ágon különválik a töltés és terhelés. Ennek oka, hogy így töltésirányban tudnak spórolni a MOSFET-ek számán (kisebb áram), illetve a terhelést nem kell feleslegesen átvezetni a töltésirányban védő MOSFET-eken is: bővebben).

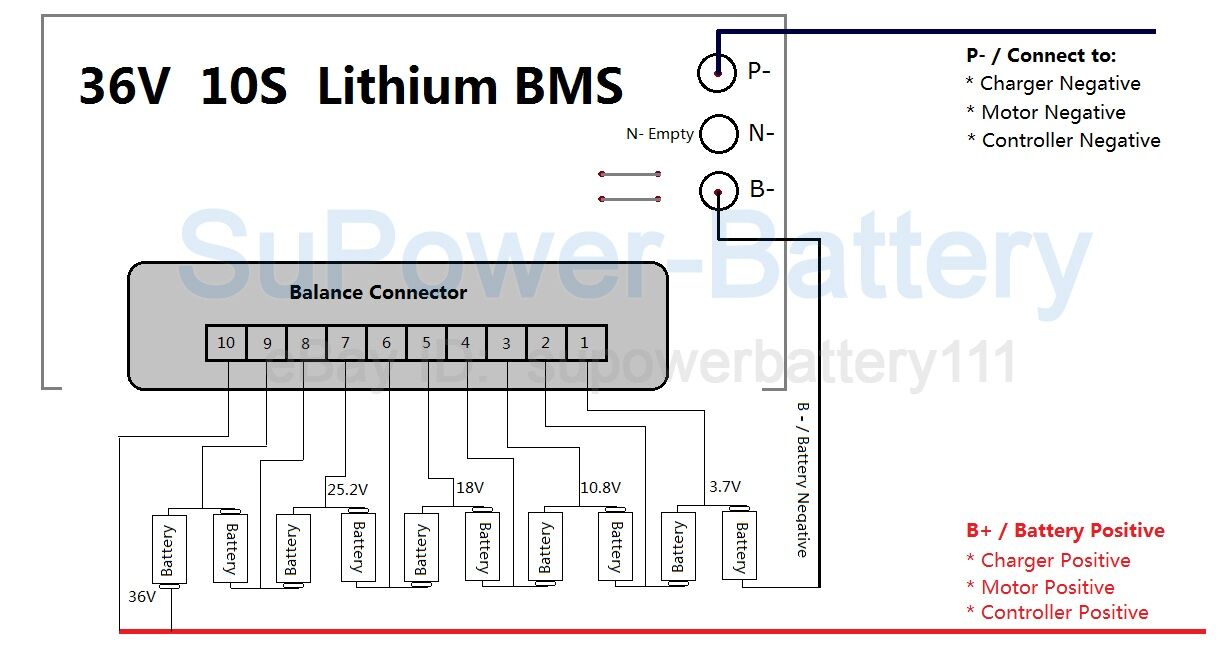

Másik, amikor töltés-terhelés ugyanazon ponton csatlakozik:
-
#87787
Mr.White
senior tag
Dr. Szilikát
#87784
Mr.White
senior tag
válasz
Dr. Szilikát
#87784
üzenetére
Köszönöm a választ.
Van módja hogy megtudjam, hogy a BMS, vagy a cellák rosszak? Úgy értem méréssel.Darvinya: Sajnos a bepörgetés nem működik, a kijelző se kapcsol be.
-
#87784
Dr. Szilikát
őstag
Mr.White
#87778
Dr. Szilikát
őstag
válasz
Mr.White
#87778
üzenetére
Ebből csak annyi biztos, hogy szakadás van az áramkörben, nincs terhelés, ilyenkor világít a zöld LED. Meg nyilván a töltés végén is, amikor visszaesik az áram.
Terhelés hatására vált át pirosra.
Túlmerült akku BMS áramköre lekapcsol, ha bármelyik tag feszültsége 2,5 V alá esik. Viszont általában töltésre aktiválódik ismét. Ha valamelyik soros tag annyira gyenge (nagy belső ellenállású), hogy a töltőáram hatására rögtön 4,2 V fölé ugrik rajta a feszültség (ekkor ismét letilt a BMS), akkor is egy pillanatra felvillanhat a piros.
Le kell követni pontosan, hogy miről van szó, eljut-e a feszültség, ahová kell.
42 helyett 42,8 V még nem lenne vészes, mert lehet, valami minimális terhelés kell neki, hogy pontosan 42 V-ra beálljon.
-
Mr.White
senior tag
Sziasztok.
Adott egy roller ami teljesen lemerült állapotban került hozzám.(1 évig volt a pincében használaton kívül.) Rá dugtam a töltőt, és az adapteren zölden világított a led, de meg se mukkant a roller.
Megnéztem a táp dugaszt és le volt törve egy darabka belőle.
Ki cseréltem egy másikra, és a multiméter 42.8 voltot mutatott. (42 voltos táp)
Bedugva ugyanúgy zöld led világít a piros helyett.
Lehetséges hogy az akksi megadta magát? Vagy más lehet a probléma?
Köszi a segítséget.
Péter -
#87777
weiss
addikt
Dr. Szilikát
#87770
válasz
Dr. Szilikát
#87770
üzenetére
Ja, alin láttam én is, de azok valahogy nem bizalomgerjesztőek, ez meg elég becsületes darabnak tűnik, ezért próbálnám megjavítani.
-
#87773
Dr. Szilikát
őstag
darvinya
#87771
Dr. Szilikát
őstag
válasz
darvinya
#87771
üzenetére
Múltkor csak annyit tudtunk, hogy 25,2 V valami. Ez értelmezhető névlegesként is (7 x 3,6) vagy töltési feszültségként (6 x 4,2).

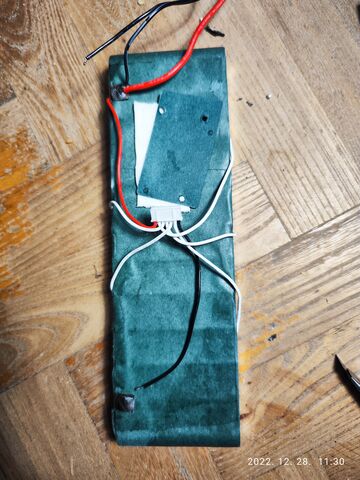

Itt már többet tudunk, a felső képeden írja a töltési feszültséget, sőt a 6S2P konfigurációt is egyértelműen.
Akku házában BMS szokott lenni, mint itt is. Nem töltésszabályzó.
-
PHM
addikt
válasz
darvinya
#87768
üzenetére

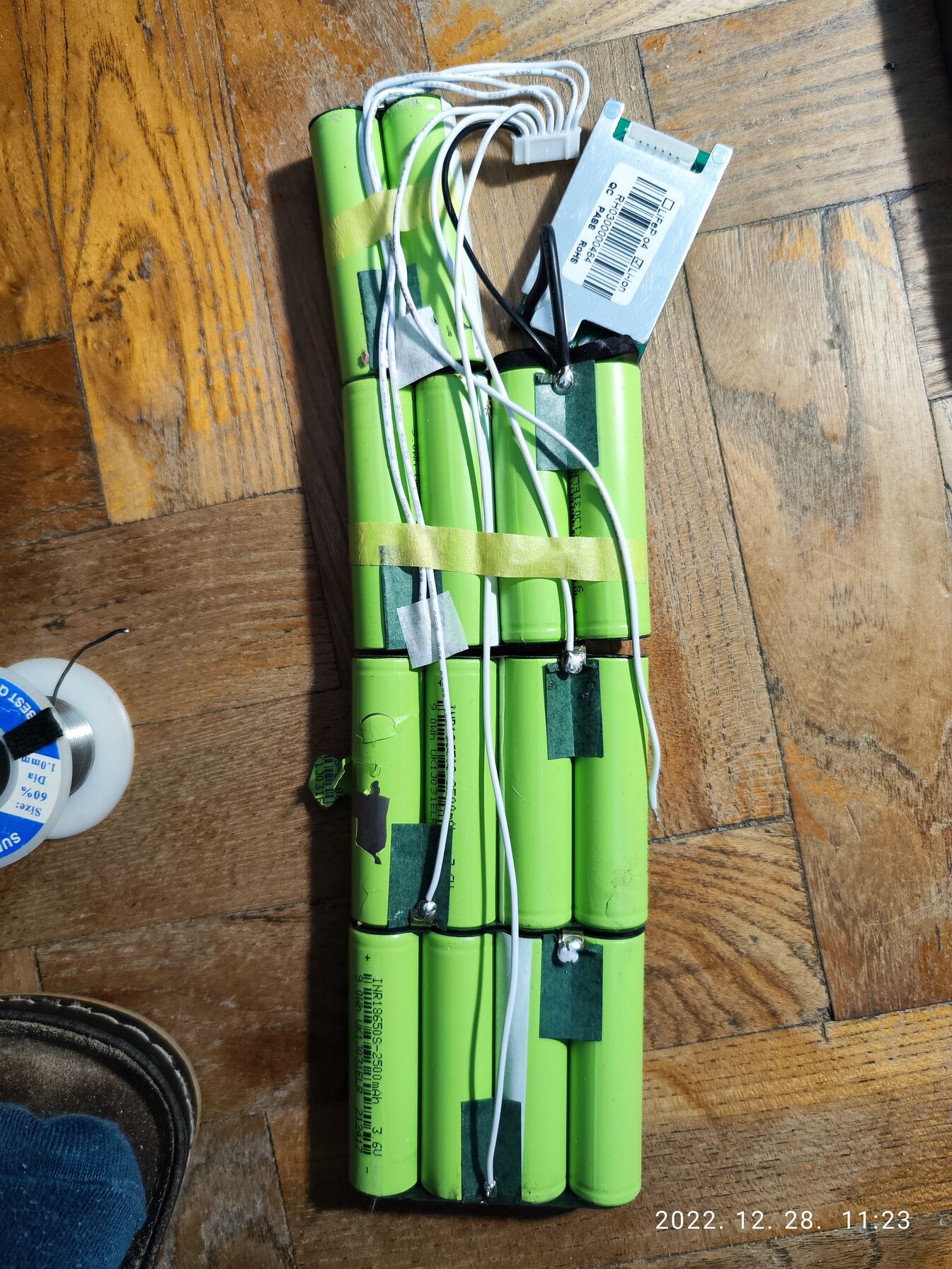

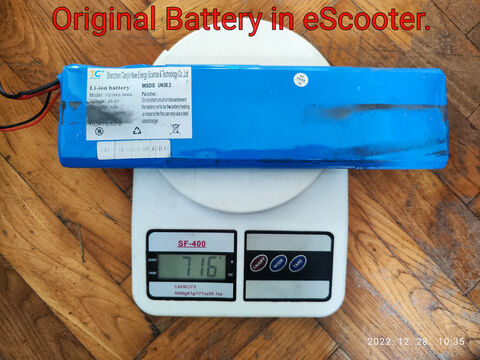

Az eredeti pakkod 7S-2P és a névleges feszültségét 7x3,6V-ban adták meg.
Ennek a töltési végfeszültsége 28,4V körül van.

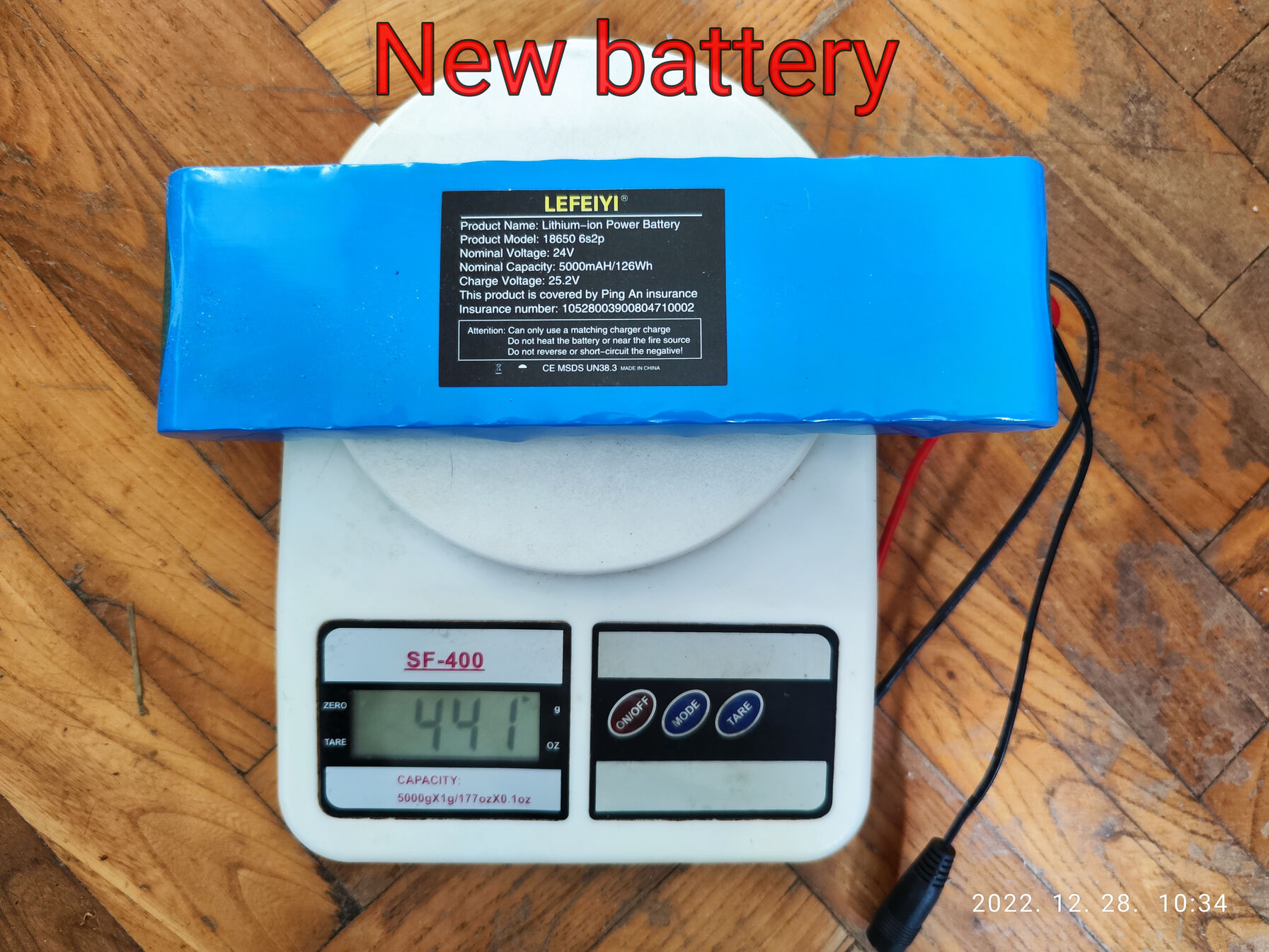

Az új pakk 6S-2P, a névleges feszültsége 6x4, azaz 24V-ban van megadva,
és a töltési végfeszültsége 6x4,2V, azaz 25,2V, ez rá is van írva.
Ráadásul az új pakk megadott kapacitása nagy valószínűséggel kamu.
Annak a súlya ugyanis gyanúsan kevés, cellánként 35 gramm alatt van.
+ probléma, hogy úgy látom, a kötési pontok sincsenek kivezetve.
Ezt így sajnos nem fogod tudni használni.
Én a helyedben beszereznék 14 db 18650-es cellát és magam javítanám a pakkot.
De itt a Hardveraprón is van, aki megcsinálja neked, akár fénykép alapján,
hogy neked csak a balancer csatlakozó vezetékeit kelljen ráforrasztanod.
Szerk: Lassú voltam...
Igen, a töltésvezérlő a rollerben van. -
#87771
darvinya
titán
Dr. Szilikát
#87770
darvinya
titán
válasz
Dr. Szilikát
#87770
üzenetére
És tordaitibi
Oké, de cimke 25.2V szerepel, s ezt kérdeztem anno, hogy ez mennyi cellás.
Amúgy 27V-ot mértem, s már eRoller el sem indul.
Töltés vezérlő akkor eRoller -ben lenne, mert ami akkun van csak BMS.? -
#87769
tordaitibi
veterán
darvinya
#87768
-

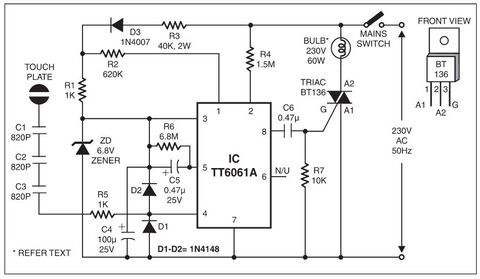

Helló, van egy érintésre dimmelős lámpám, ami gondolt egyet, és azt produkálja, hogy egyrészt nem igazán érzékeny, másrészt csak kikapcs-bekapcs üzemmódot tud most már. A belsejében egy TCD-02 doboz van. Amit tudtam, átmértem, szemre sem látszódik nyilvánvaló hiba. Lehet, hogy az IC adta meg magát?
-
#87766
zetecR
addikt
Dr. Szilikát
#87744
zetecR
addikt
válasz
Dr. Szilikát
#87744
üzenetére
"sajnos" az 5V full stabil, máshol lehet a bibi.
Azonban -gondolom- ilyen filléres eszköznél nem éri meg a hibakeresés...
Kár, mert szeretek mindent (amit lehet) megjavítani.
-
#87765
t72killer
titán
tordaitibi
#87764
válasz
tordaitibi
#87764
üzenetére
lyallyyy. Akkor értem már, miért bénázik a kézi cb-rádió gyártója ezzel, és a készülékből is kispórolta a dc/dc-t+szűrőket
akit érdekel, a konkrét szitu a rádiós topikból.
Még1 motiváció, hogy lítiumakksis megoldást barkácsoljak, azoknak sokkal simább a karakterisztikája.
-
#87764
tordaitibi
veterán
t72killer
#87763
válasz
t72killer
#87763
üzenetére
Azt nagyon is ha minden pont rosszul áll össze.
Nem kell ahhoz néha még rádió se, énnekem 2 nap ment el egy smps tápokkal telirakott mini pc-monitor-Dclass végfok élesztésére és nem sikerült kiszednem a digitális zajokat meg a tápok zaját.
Illetve sikerült de be kellett szereznem galvanikus elválasztókat.
Kipróbálod és meglátod, illetve azonnal meghallod.
-
#87763
t72killer
titán
tordaitibi
#87762
válasz
tordaitibi
#87762
üzenetére
. Még 1 gondolat: a konverzió zavarhatja esetleg a rádióadóvevő üzemmódot
? (Azaz színtiszta DC-t ad le?) -
#87762
tordaitibi
veterán
t72killer
#87760
válasz
t72killer
#87760
üzenetére
Igen, ez step-up-down egyben.
Ilyen vitte az egyik monitorom led háttérvilágítását, nálam 17V kellett és a modul évekig tette a dolgát 11-24V bemenő mellett.
Egy hátránya van hogy nincs CC azaz nem lehet áramot állítani hanem amit az IC tud azt nyomja ha kell ha nem, az olyan 2-4A körül van, bemenőfüggő. -
#87761
tordaitibi
veterán
Aryes
#87759
Az újabb "okos"...?? termosztátok kapsolgatják be ha kell ha nem a cirkót, akár nulla moduláióval is, számomra ez a funkció értelmezhetetlen és totál felesleges. De a komfortra hivatkozva nem lehet asszem óránként 1 vagy kettőnél ezt lejjebb venni, szerintem összebeszéltek a cirkógyártókkal hadd dögöljön be minél hamarabb a készülék.
Nem lehet a kollégának is ilyenje van? -
Ez a buck-booster alkalmas arra, hogy a merüléssel csökkenő feszkójú nimh akkupakkból fix 12V-ot varázsoljon egész addig amíg koppra (vagy mondjuk 10%-ra) le nem merül a pakk?
-
#87757
frescho
addikt
fatpingvin
#87756
válasz
fatpingvin
#87756
üzenetére
Én csak a technikát biztosítom. A kinti jószágok most alszanak, de őket napelemes kamerával monitorozzuk. Már sikerült felvenni borzot, menyétet, macskát és mindenféle madarat is a sünök mellett. Az okos otthonos adatgyűjtők mellé elfér a plusz technika. Az igazi érdekesség az, hogy az összegyűjtött adatokkal mit lehet kezdeni. Viszonylag egyszerű vezérlésekkel sikerült eljutni oda, hogy a napelem által megtermelt energia kb. 45%-át közvetlenül fel tudjuk használni. A következő lépés egy 230V-os FET-es PWM-es fűtés vezérlés építése lesz még a nyár előtt.
-
#87755
frescho
addikt
fatpingvin
#87753
válasz
fatpingvin
#87753
üzenetére
Sün: az emlősök (Mammalia) osztályának Eulipotyphla rendjébe, ezen belül a sünfélék (Erinaceidae) családjába és a tüskés sünök (Erinaceinae) alcsaládjába tartozó faj. Ősszel téli álomba merül, testének hőmérséklete felveszi a környezet hőmérsékletét. Ha a külső hőmérséklet tartósan 6 °C alá süllyed, bekapcsolódik egy "hőmérséklet-szabályozó".
A leírás ugyan az európai sünről szól, de hidegben az afrikai fehér hasú is megpróbál hibernálni amit nem él túl. Ezt a téli álmot lehet megakadályozni, ha kap egy kis extra fűtést. Innen jön az elektronika
40W-os infralámpát kapcsolgatok egy ESP-hőszenzor-relé trióval. Gondolkoztam egy FET-es vezérlésen, de maradt a KISS. Mellékesen a hőmérő adatai mennek a home assistant-ba is. Ami érdekes, hogy a rendszer hőtehetetlensége jól látszik a grafikonon, a lekapcsolás után pár percig még emelkedik a hőmérséklet. Mondjuk elég magasra van belőve, de jó látni, hogy a kis mocsok élvezettel fekszik ki az infra alá melegedni -
mezis
félisten
válasz
Blackmate
#87748
üzenetére
Csak tipp: A nappanelek inverterének egyfázisú tápegysége a "B" fázison van és kb. ennyi az energia igénye. Tedd át az "A" fásra és milyen lesz akkor a grafikon.
Meglepődtem egy garázs ajtónyitó nyugalmi áramfelvételén: kb 10W ! Készenlétben egy rádió vevő fogyaszthat meg a tápegység.
Túl nagy luxusnak találtam egy LED-es vlágítótestnek megfelelő fogyasztást, ráadásul nem is világít: Kapott egy főkapcsolót. Bent az autó : Off.
"... már rendelek is kettőt, ": És a 3. fázis?
-
#87749
zetecR
addikt
Dr. Szilikát
#87744
zetecR
addikt
válasz
Dr. Szilikát
#87744
üzenetére
Az autóban, szivargyújtóról is ugyanezt produkálja.
Oks, rámérek a DC/DC-re. -
Blackmate
őstag
válasz
Jarod1
#87747
üzenetére
Nincs villanybojler.
@mezis: köszi a tippet az energy saver-re, már rendelek is kettőt, hogy legyen redundancia
Nem a 3 "tüskére" vagyok kíváncsi. Azt betudom a cirkó keringetőszivattyú vagy hűtő kompresszor indulásának. Ami jobban érdekel az az ismétlődő mintát követő 100W-os lépcsők fel-le a hálózaton.Csak érdekességképp, itt van mindhárom fázis, ahol kitűnik a B:
-
#87744
Dr. Szilikát
őstag
zetecR
#87742
Dr. Szilikát
őstag
válasz
zetecR
#87742
üzenetére

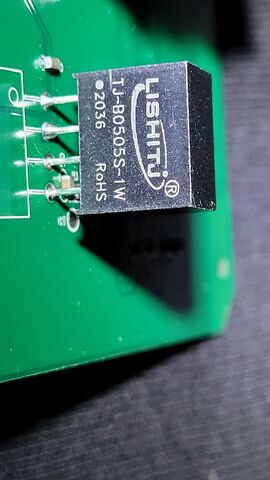

Ellenőrizheted az 5 V leválasztó DC/DC konverter kimeneti stabilitását, hogy pont akkor nem esik véletlenül, de nem azt mondom, hogy nagy a remény. Ha jól rémlik, ennél is tapasztaltam ilyet:
https://www.aliexpress.com/item/1005004895719546.html
Az is lehet, hogy valami zavar üti ki a vételt, mint ahogy DVI vagy HDMI kapcsolatnál is előfordulnak hasonló panaszok. Pl. kapcsol a hűtőszekrény (jobbára leálláskor húz ívet) vagy valami más kapcsolás a lakásban, ami AM-zavart kelt. Ekkor egy pillanatra elsötétül a képernyő, mert a két készülék között, a kábel árnyékolásán kiegyenlítő áramimpulzus lép fel, ami ezáltal bezavar. De ez ellen legalább lehet tenni is.
-
Blackmate
őstag

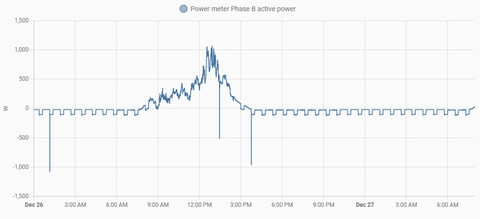

Milyen fogyasztó okozhatja a lenti ábrán látható teljesítmény görbét?
Egy kis magyarázat: 230V, 3 fázisról van szó, aminek csak az egyik fázisán mérek ilyen "négyszöges" teljesítményt. Azért előjeles a történet, mert a napelemből származó visszatermelés pozitív előjeles, a vételezett pedig negatív. Ha a reggel 6 és este 6- on kívüli időszakot nézzük, akkor jól látható, hogy (negatív előjellel) meg-meglódul a vételezés 100W-al, majd visszatér "normál" minimális 20W körüli értékre.
-
zetecR
addikt
Sziasztok,

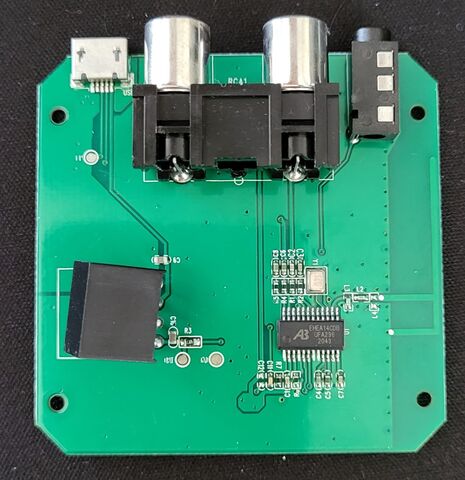

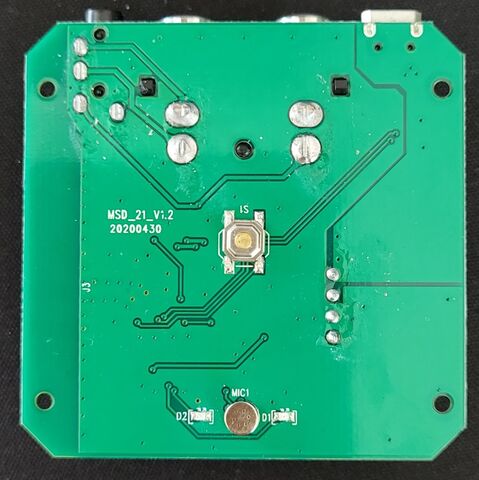

van egy egyszerű 5.0-ás Bluetooth adapterem, ami USB-n keresztül kap tápot, RCA és jack kimenete van.
Az a probléma, hogy streamelés közben folyamatosan (random, rendszeres pár másodperces időközökkel) kihagy (nagyon rövid időre)
Rettentő idegesítő.
Merre érdemes a hibát keresgélni?
-
#87741
biker
nagyúr
rednifegnar
#87738
biker
nagyúr
válasz
rednifegnar
#87738
üzenetére
gyerekkori lakhelyem (anyu még ot lakik) a szegedi panel 8. emelete, pont szemben a telefon toronnyal, amit a 450-900Mhz westelgsm érában építettek. Évekig az összes 20W fénycső foszforeszkált éjjel
-
#87740
rednifegnar
senior tag
tordaitibi
#87739
rednifegnar
senior tag
válasz
tordaitibi
#87739
üzenetére
free-energy az smafu?
ejjel megprobalom atmozgatni hata rajovok honnan indukalodhat, tok furi amugy, epp hogy derengenek
gyereknek van egy osram ledszalagja infras taviranyitoval. az fixen be van kotve, ez vilagit nagyon halvanyan kikapcsolt allapotban is, ha kihuzom akkor persze elalszik.van egy kinai is, tok olyan mint az osram, csak noname felirat nelkuli. az egy dolog, hogy enyhen zummog, nagyobb baj, hogy a tv taviranyitojatol be tud kapcsolodni meg uzemmodokat valtani. nem tom lehet e ezzel barmit kezdeni. gondolom nem (v nem eri meg), az kulon jo hogy a taviranyitojan el tudnak maszni a szinek es egy oszloppal odebb van minden. erre talaltam egy pdf-et amiben le van irva mikent kell visszaallitani...
-
#87739
tordaitibi
veterán
rednifegnar
#87738
válasz
rednifegnar
#87738
üzenetére
Közel laksz a solti Kossuth adóhoz
Más ötletem nincs. -
#87738
rednifegnar
senior tag
rednifegnar
senior tag
erdekes dolgot vettem eszre ejjel. van egy 200 ledes karacsonyi ledhalonk. van egy gerincvezetek es arrol csungenek le 10-es ledfürtök. semmi extra, alap kinai, konnektoros csoda.
kihuzott allapotban a ket vegen levo legszelso 2 furt (szoval 2 x 20), vilagit. persze csak alig, epp hogy lathato tok sotetben. neztem most reggel is de ilyenkor olyan halovany, hogy nem latszik.
este elhuztam a faltol az egyik veget hatha valami falban levo halozati kabel indukalja de nem ugy tunt hogy valtozott volna. nem tom mi lehet az oka es miert csak a ket vege eg, a tobbi miert nem? majd ejjel kiserletezem meg vele, de olyan halovany, hogy vilagosban eselytelen.
-
Olasz youtube vidi 6db AA-s akksi cseréjéről 17500-as cellákra egy kézi CB-rádió elemtartójában.
Jól értelmezem, hogy ezt roncsolás nélkül tudta megcsinálni? Reálisan mennyi lehet a kapacitása egy átlag/jobb aliexpresszes 17500-asnak?
Szivesen mennék a faék 18650-re, de nincs csillagmotoros sírkőgyalum, amivel pont olyan csatit tudjak fabrikálni, amivel normális kinézetben rápattintható az elemdobozka a rádióra.
-
#87736
headhunter
addikt
MasterMark
#87732
headhunter
addikt
válasz
MasterMark
#87732
üzenetére
Nehéz a döntés, ezekről mi a véleményed?
1. MUSTOOL MT007 Pro
2. ANENG A3008
3. MUSTOOL 80m
4. MUSTOOL MT108T
5. MUSTOOL MT109 -
#87735
Aryes
nagyúr
DonThomasino
#87734
válasz
DonThomasino
#87734
üzenetére
Nem is ma van a nyák napja
-
#87734
DonThomasino
veterán
DonThomasino
veterán
-
aujjobba
addikt
válasz
aujjobba
#87726
üzenetére
Feléledt a Samsung cella is!
Terheltem kb. félórán keresztül a töltés után 5 Ohm ellenállás pakkal, azaz így 700-800mA körül.
Üresen 4.15V-ot mutatott, terhelve 3.85-re ugrott le, a félóra alatt 3.65-ig ment le.Még valamiféle SEPIC konvertert kellene épiteni, vagy direkt li-ion -> 3.3V tervezettet venni (ltc3440 és társai), bár őszintén szólva ilyen fejlettebb cuccokat nehezen találok itthon.
A helyi boltban is csak az MC34063 őskövület meg a 2575 simpleswither a kínálat, utóbbi méregdrágán. -
#87732
MasterMark
titán
headhunter
#87731
MasterMark
titán
válasz
headhunter
#87731
üzenetére
BSIDE ZT102 meg mindenféle másolata.
Vagy ettől már vannak újabbak ZT109 / AN8008. Meg van az az automata módos változat is, gondolom az is jó. (ZT102A)
-
#87731
headhunter
addikt
headhunter
addikt
10.000Ft alatt, melyik multiméter a legjobb? (Ár/érték) [link]
Van kuponom és 12.26-ig be kellene váltani (levásárolni) mert utána törlik.
-
#87730
t72killer
titán
tordaitibi
#87729
válasz
tordaitibi
#87729
üzenetére
Ez jó, így éjszakára otthagyom őket oszt kész. A töltő elvileg okos, bár nem vok benne 100% biztos, hogy NiMH-ként tudja majd értelmezni a 3.x voltot, amit a 3db vagy a kb 7 voltot amit a 6db cella a két végponton produkál...
-
#87729
tordaitibi
veterán
t72killer
#87728
válasz
t72killer
#87728
üzenetére
Persze.
Ha nem intelligens a töltőd, ez NiMh-nél a peak/hold mintavételezéses módszer, akkor 0,1C árammal 14 óráig. Ilyenkor 12-13óra alatt mindegyik teljesre töltődik ha mégsem a maradék 1-2 óra elég hogy az elmaradt utolérje a társait.
Nem lesz baja persze erősen ajánlott egyforma állapotú cellákat sorolni de ez mindenre igaz. -
Sorbakötött NiMH-kat szabad egyben tölteni? Van egy 3+3 AAA akksival dolgozó walkie-talkie párom, amiknek gondoltam csinálnék egy kivezetést, amin keresztül pl a Voltcraft B6-os töltőmmel tudnám akksikiszedegetés nélkül tölteni a cuccost.
(abban még nem vok 100% biztos, hogy sorba vannak kötve az elemek, de 99.9% valószínű
) -
aujjobba
addikt
válasz
aujjobba
#85712
üzenetére
Az LG két piros vezetéket összeforrasztottam, a feketéket úgyszintén, TP4056-tal sikerült feltölteni.
Végül a Samsung akkun különválasztottam a két cellát, sajnos az egyiknek leszakadt teljesen a csatlakozója az kuka, a másikat a TP4056-ra kötöttem (előtte 2.5V mértem a cellán), most épp 1A-rel tolja neki, kiváncsi vagyok sikerül feltölteni vagy sem.
(Azt nem tudom, hogy szétszedés előtt miért mértem rajta 0.01V-ot.) -
#87725
demars
addikt
tordaitibi
#87611
demars
addikt
válasz
tordaitibi
#87611
üzenetére
Ahogy írtad, az egyik triak volt hibás, ezt cserélte a szaki. Illetve a meghajtót is kicserélte (azt mondta, hogy azt nem tudja kimérni, ezért kicserélte, hátha az is sérült).
Ma vissza szereltem, tökéletesen működnek a kapu szárnyak (végállások, időzítések, késleltetés). -
ekkold
Topikgazda
válasz
Tankblock
#87679
üzenetére
A Microchip-nek vannak elég jó opampjai, viszonylag jó áron, és időnként kaphatók a Chipcad-ben, TME-ben, Farnell-nél. Elég enne csak a sönt erősítőt lecserélni, a többi pozicióba nem feltétlenül kell prec. opamp.
Az MCP6V76-ot használtam már (bevált), ennek 25µV a maximális offszetfeszültsége, ami a 0,1 ohm-os söntön maximálisan 0,25mA hibát okozhat. Több ilyen MCP6Vxx kezdetű opamp kapható (szimpla, duál, a táp tartományuk is eltérő lehet, és létezik akár 2µV-os offszetű típus is) érdemes szétnézni mi van raktáron és melyik felel meg neked. Az MCP6V76, 2...5,5V-os tápról üzemelhet, tehát kell neki pl. egy kicsi "stabkocka", vagy működhet a mikrovezérlő 3,3V tápjáról is (170µA a saját fogyasztása - tehát könnyedén belefér). A bemenete és a kimenete táptól-tápig működik, ezért nem probléma az alacsony tápfesz sem. -
#87723
Dr. Szilikát
őstag
Aryes
#87722
Dr. Szilikát
őstag

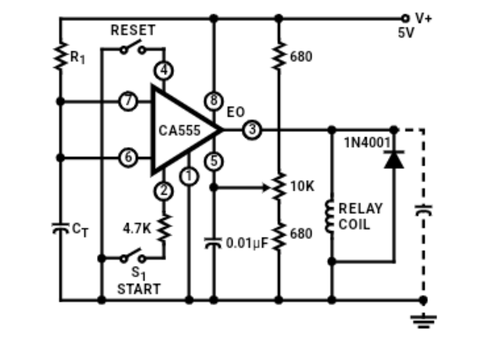

Kimenetre szokták inkább alkalmazni ezt az invertáló működésre utaló jelölést, mindenesetre ezt a "cikkíró" által használt program hozta magával:
http://www.piclist.com/images/www/hobby_elec/e_eagle43.htm
Így a rajz még hagyján, nekem a "cikk" hülyegyerekes stílusa inkább, ami nem jön be, de ez a HE...
Többször próbálkoztam a HE-fórumon, több éves szünetek beiktatásával, miután többször rágattak be valamivel. Legutóbb is valami semmiség kötött belém egyik kisgyerek, mire feladtam és megengedtem, hogy tiltsanak ki végre, mert ezt már nem bírom. (Konkrétabban olyat válaszoltam, amire már kitiltottak, természetesen egy tudálékoskodó kisgyerek moderátor fűzött is hozzá valami megjegyzést, ami szerintem az ő intelligencia-hiányáról árulkodott, a maga egyszerű stílusában és helyesírásával, szánalmasan.)
Gyakorlatilag nekem kellett volna meghunyászkodni és alázkodni, ha szerettem volna hobbiból időt tölteni a HE-fórumon. De akkor inkább nem.
-
-
#87719
demars
addikt
Dr. Szilikát
#87717
demars
addikt
válasz
Dr. Szilikát
#87717
üzenetére
Én nyírtam ki az IC-t, ezzel tisztában vagyok. Viszont össze drótoltam ismét és nem lett jó. Egy egyszerűbb tranzisztor nélküli kapcsolást összehoztam gyorsan, szépen működik (led villog), szóval az IC tuti jó (persze nem a megrepedt).
Most ismét nekiállok a lenti kapcsolásnak, bár már kissé kételkedem benne. -
#87717
Dr. Szilikát
őstag
demars
#87708
Dr. Szilikát
őstag
válasz
demars
#87708
üzenetére
Úgy gondoltam valamiért, hogy az összes 555 IC lábkiosztása egyforma
Ez már ökölszabály az ősidők óta, hogy a betű+szám alapvetően meghatároz valamit, csereszabatos módon. Nem csak IC esetében. Meg persze olyan is van, hogy másik gyártó más betűket rak elé, de a számot megtartja.
Az utána következő betűk viszont nem ilyen lényegi infók (adatlap megmondja). Az más kérdés, mint például az öreg 741 IC is létezhetett többféle tokozásban, de egyfajta tokon belül csak egyfajta bekötés.
Dupla változat mondjuk a 747 vagy 556, az értelemszerűen megint más bekötés, de ettől eltekintve azonos paraméterek.
-
#87716
troll81
addikt
tordaitibi
#87714
troll81
addikt
válasz
tordaitibi
#87714
üzenetére
Egyenlőre én sem.
Ettől bőven egyszerűbb lenne két munka potmeter mit az erősítőkben. -
#87715
demars
addikt
tordaitibi
#87713
demars
addikt
válasz
tordaitibi
#87713
üzenetére
Ugye nem úgy kötötted be ahogyan a rajzon fizikailag van megrajzolva az IC?
De igen ( nem figyeltem a rajzon a számozást ) Nyilván nem működött, de melegedett az IC.
Ha az +- tápot jó helyre kötöd és a kimenetet nem zárod testre vagy a +tápra akkor eléggé nehéz tönkretenni, pláne kipukkasztani.

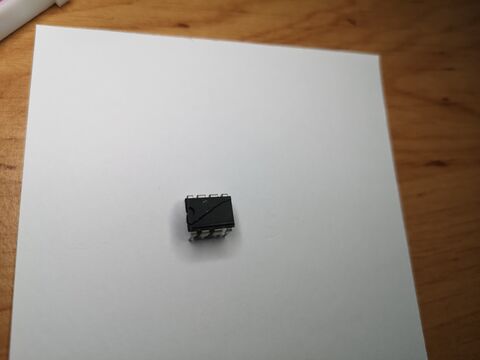

Nekem sikerült. Bár nem tudom, hogy kötöttem, mert már szétszedtem. Nagyot reccsent, roppant és már jött is a szaga
(kici kínaiaktól jött 20 db, szóval összeszedem magamat és figyelmesen újjáépítem). -
#87714
tordaitibi
veterán
troll81
#87712
válasz
troll81
#87712
üzenetére
Kéne valamit tudni róla bővebben.
Nem ismerem, van 5v és 3,3V kimenet is?
Ha igen, elbontani az utóbbi 2 Vsense ellenállásokat és picit állítani a 12V osztón ami az optocsatoló környékén van. Így csak azt fogja figyelni és pontosan fogja tartani.
PC tápoknál ez a megoldás működik. Nem tudom mennyiben tér el a szervertáp.
Így messziről nem nagyon tudok többet mondani látatlanba. -
#87713
tordaitibi
veterán
demars
#87709
válasz
demars
#87709
üzenetére
Ugye nem úgy kötötted be ahogyan a rajzon fizikailag van megrajzolva az IC? Hanem lábszámozás szerint?
És a lábkiosztást IC esetében mindig felülnézetbe adják meg és az 1. láb jól felismerheően, pöttyel, bemarással van jelezve.

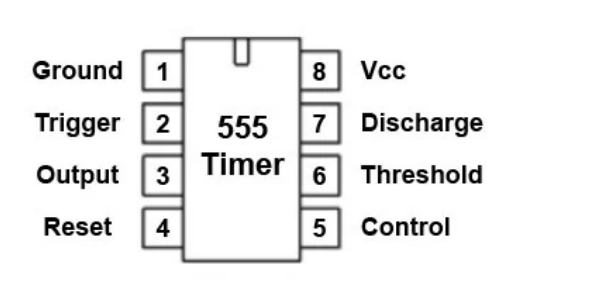

Ez a pinout, felülről és ott a bemarás hogy az az 1. láb, baloldalt felül a legelső.
Ha az +- tápot jó helyre kötöd és a kimenetet nem zárod testre vagy a +tápra akkor eléggé nehéz tönkretenni, pláne kipukkasztani. -
troll81
addikt
Sziasztok ezt kellene moddolni n750p-s0 dell egy szervertap.
A lényeg lenne 13.5V körül feszültség
Jelenleg 12.5V ami van erősítő lenne lakásban használva, illetve próba pad lenne belőle.
Van e hozzá rajz valahol illetve valami potmeter benne a kimenő feszültség beállításara? -
demars
addikt
Megnéztem mindkét tipus adatlapját, jogos. Átfogalmazva: én voltam figyelmetlen, mert a rajzon nem abban a sorban tüntették fel a bekötéseket, ahogy az IC lábai vannak. Viszont átkötöttem és úgy sem lett jó, sőt cseréltem IC t és tranyót is.
Megpróbálom kicsit jobban szét teríteni az alkatrészeket, hogy átláthatóbb legyen, hátha emiatt kötöttem félre valamit. -
And
veterán
válasz
demars
#87708
üzenetére
"Úgy gondoltam valamiért, hogy az összes 555 IC lábkiosztása egyforma [..]"
Szerintem ezt jól gondoltad: [link]. Minimális eltérés lehet az egyes változatok és gyártók között - mondjuk ezen a Harris-féle adatlapon az LM- és NE-típusok között pont nincs semmi különbség (mod: a hőmérséklettűrésen felül ) -, de hogy a lábkiosztásuk megegyezik, arra mérget vehetsz. Még a CMOS-verzió (7555) is ugyanazzal a pinout-tal rendelkezik, mint a hagyományos. -
#87708
demars
addikt
tordaitibi
#87703
demars
addikt
válasz
tordaitibi
#87703
üzenetére
Azt hiszem meg van a hiba! A hiba az én készülékemben van...
Úgy gondoltam valamiért, hogy az összes 555 IC lábkiosztása egyforma ( ne kérdezd meg, hogy miért gondoltam így
)
A rajzon LM555N szerepel, nekem pedig NE555P van itthon.
Mielőtt kinyírok valamit ( ic-k tűz forrók voltak 3,9W -on , plusz elszállt néhány led is míg kísérletezgettem) jól látom, hogy ezt rontottam el?! -
And
veterán
válasz
aujjobba
#87705
üzenetére
PC-s ventivezérlőnél úgy oldottam meg, hogy a vezérlő bekapcsolásakor vagy leállított venti újraindításakor két másodpercen keresztül fixen 75%-ot kap az adott csatorna (már ha ennél kisebb az 'indító' vezérlőjel). Ettől mindenképp elindul. Persze egy ilyen venti más tészta, mint egy hagyományos motor, nem vesz fel nagy áramot, míg nem indul.
-
aujjobba
addikt
Ez a tema volt mar itt, de azota se talaltam jo megoldast:
Szoval van egy kozvetlenul PWM-mel hajtott DC motorom, NFET-re megy a PWM jel, aminek a kitolteset varialom MCU-val egy tekeropoti segitsegevel (ADC olvassa a poti allapotat, annak megfeleloen allitja a kitoltest).
A FET es az MCU kozott meghajto IC.A motor meginditasaval van gondom. Tehat ugye amig a kitoltes nem er el egy szintet, addig a motor all, az aramfelvetel novekszik, majd a szint atugrasa utan hirtelen indul meg a motor es az aram is lecsokken.
Ezt hogyan lehet megoldani, milyen technikat lehet itt alkalmazni, ha nem akarom a FET-et linearis modban hasznalni?
-
#87704
demars
addikt
tordaitibi
#87703
demars
addikt
válasz
tordaitibi
#87703
üzenetére
Köszi. Este leszek csak otthon, kipróbálom amit javasoltál.
-
#87703
tordaitibi
veterán
demars
#87699
-
.
de amúgy igazad van, álló helyből az enyém se indul el (biztonsági funkció).
? (Azaz színtiszta DC-t ad le?)
ez lepett meg, ugyanis nálunk is van a kertben sünöknek fenntartott rőzsehalom, de hogy melegíteni kéne őket ezt így a nálunk honos fajoknál nehezen tudtam értelmezni
![;]](http://cdn.rios.hu/dl/s/v1.gif)
)
Új hozzászólás Aktív témák
Hirdetés
- Motoros topic
- CASIO órák kedvelők topicja!
- exHWSW - Értünk mindenhez IS
- Egy szenzor, két zoomkamera: újraírta a Huawei a mobilfotózás történetét
- NVIDIA GeForce RTX 5080 / 5090 (GB203 / 202)
- Szeged és környéke adok-veszek-beszélgetek
- Tőzsde és gazdaság
- Mibe tegyem a megtakarításaimat?
- Renault, Dacia topik
- OLED monitor topik
- További aktív témák...
- RAKTÁRSÖPRÉS!!! - Videókártyák, Monitorok, Notebookok, Stb. - Szaküzletből! Számlával!
- Bomba ár! Lenovo X1 Yoga 2nd - i7-7G I 8GB I 256SSD I 14" WQHD Sérült I W11 I CAM I Garancia!
- BESZÁMÍTÁS! Gigabyte H510M i5 11400F 16GB DDR4 512GB SSD GTX 1070Ti 8GB Rampage SHIVA TT 500W
- VÉGKIÁRUSÍTÁS - REFURBISHED - HP Elite / ZBook Thunderbolt 3 docking station
- AKCIÓ! ASUS TUF GAMING X670E-PLUS WiFi alaplap garanciával hibátlan működéssel
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: PC Trade Systems Kft.
Város: Szeged
