Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#87600
2thletme2day
őstag
2thletme2day
őstag
Hali.
Van egy gyárilag egyfázisú 3kW-os villanymotorom. Körfűrész motorja. Ezen szeretnék üzemi kondenzátort cserélni mert ami rajta van kilyukadt valahogy és szivárog belőle az elektrolit. A most rajta lévő kondenzátor egy 30uF-os. Kicsit utána olvasgatva a neten a témának sikerült totál elbizonytalanítani magam, hogy ez a 30u a megfelelő méret. Olvastam valamiféle ökölszabályról, hogy 100W-onként 5uF. Ez azt jelenti, hogy akkor 150uF-os kellene. Aztán valaki szerint 3kW-os motorhoz 70uF-os kellene. Mondjuk nem tudom, hogy ezt mire alapozza az illető. A kérdés az lenne, hogy hogyan kéne méretezni az üzemi kondenzátort?
-
Pötyi
őstag
Pont ezt kérdeztem volna én is. Egy kétszárnyú automata kapunál teljesen természetes az, hogy az egyik szárny késleltetve, vagy lassabban nyílik/záródik, pont azért, hogy a zár átfedés miatt a másik szárny rá tudjon csukódni.
Kiegészítés:
demars 87595: Abból a szempontból nézted, a dolgot hogy a rázáródó kapuszárny-e a lassabb? (Esetleg véletlenül fordítva lettek visszakötve a szárnyak?)
-
mezis
félisten
-
#87597
Dr. Szilikát
őstag
aujjobba
#87594
Dr. Szilikát
őstag
válasz
aujjobba
#87594
üzenetére
Nyilván arra utaltam, hogy a LED-lámpa minőségi problémája, amennyiben a hálózati feszültség rendben van, de igazság szerint a kapcsolóüzemű driver azt is jobban kompenzálja, stabil áramot biztosítva.
Vagy jobb lámpát kellene találni, vagy én szoktam csökkenteni a LED-áramot, így kevésbé melegszik és tovább tart. Viszont csökken a fényerő és a színhőmérséklet is.
-
demars
addikt
Nos, csatlakozókat nem mértem (áramot sem). Az egyik motor induláskor lassú, majd gyorsít. A másik teljes sebességgel indul (ez végállásoknál sem lassít, ami korábban viszont működött).
Motorok kábelei jók, azokat cseréltem (kutya lerágta), tekercsek jók (már 3 hete volt ugyan).
230V -os motorok egyébként. Twister230 vezérlés (Proteco Leader szett) -
#87594
aujjobba
addikt
Dr. Szilikát
#87590
aujjobba
addikt
válasz
Dr. Szilikát
#87590
üzenetére
Akkor jól értem, hogy visszakerültem a start mezőre?
Mármint amit mondasz abból azt veszem le, hogy a bura nem problémás, mert a LED bőven kevesebb mint 40W, és a hője is kisebb.
Szellőzésre azt mondod nincs spéci követelmény elvileg.
De akkor mi a frásztól pukkannak el a LED-ek?
-
mezis
félisten
-
demars
addikt
Szia. Igen, újra tanítottam, egy zárást kibír, utána összeakad a két szárny. Az egyik szárny lassan indul meg, a másik meg nem lassul.
Kivettem a panelt, előttem van, szemmel látható hiba nincs (égés, füst nyom, elszállt alkatrész).
Jó, hogy írtad az ellenállás mérést, neki sem állok.Múltkor triakot cserélt a másik panelnél, ott fél sebességgel működött az egyik motor. Itt is van két triak, utána olvasok, hogy lehet kimérni (kiforrasztás nélkül).
Van nagyítós szemüvegem
elég gagyi, jó közel kell hajolni, de szépen olvasható az smd alkatrész száma. -
#87590
Dr. Szilikát
őstag
aujjobba
#87589
Dr. Szilikát
őstag
válasz
aujjobba
#87589
üzenetére
Ezzel vagyok bajba, hogy mit jelent az eredeti izzó.
Az csak annyi, hogy 40 W termel valamennyi hőt, a gyártmánynak azt el kell viselnie. Meg persze az áramot is, ami nem sok.
Egy LED-lámpától pedig általában elvárjuk, hogy a régi izzó helyett működjön, nem rövid ideig. Hacsak nincs előírva speciális követelmény a szellőzésre és környezeti hőmérsékletre, de erről szó sincs.
Afrikai melegben is működnie kellene.
-
#87589
aujjobba
addikt
Dr. Szilikát
#87587
aujjobba
addikt
válasz
Dr. Szilikát
#87587
üzenetére
‘szokásos kapcsolóüzemű áramgenerátor’ - na olyat pl. a Kobi LED-ben nem láttam, csak a kondik ellenállások és a híd volt bennük, ez a trafós megoldás most jött először szembe.
‘LED az eredeti izzó helyettesítésre alkalmas legyen’
Ezzel vagyok bajba, hogy mit jelent az eredeti izzó.
A lámpaboltban ilyet adtak hozzá, hogy ez való bele.
A képen a földszinti szintén Rabalux bura, benne a LED.
Nem lóg ki, nem is tölti ki teljesen, én azt mondanám oda való, de lehet tévedek persze.
-
demars
addikt
Helló!
Egy nyák lemezen (gyári kész alaplap, PCB) ha valami tönkrement azt hogy méritek ki? Úgy értem hogy álltok neki a hiba keresésnek?
Nincs hozzá shematikus rajz, sajnos van több smd alkatrész is.
Egy kétszárnyú kapunyitó elektronika az áldozat (kutya elrágta a motor kábelét, tulaj nyitáskor vette észre (nem nyílt) zárlat is lett, kismegszakító leoldott és a lapon az 5A üvegbizti is kiment). Motor vezetéket cseréltem, biztosíték csere után rendszer működik, de nem teljesen.
Pár hónapja egy másik ügyfélnél hasonló helyzet volt, ott is kellett a panelt javítani.
Neki merjek állni méregetni? Vagy vigyem a műszerész ismerősömhöz? -
#87587
Dr. Szilikát
őstag
aujjobba
#87543
Dr. Szilikát
őstag
válasz
aujjobba
#87543
üzenetére
Múltkor csak telefonról néztem rá és gyorsan írtam, így nem tűnt fel, hogy L1 a pozíciószám, azaz fojtótekercs. Zavarszűrő is, illetve zárlat esetén le is dobja a sapkát. Az nem követelmény a biztosíték (ellenállás) esetében sem, hogy megvédjen minden belső alkatrészt, ez sokszor lehetetlen is. Lényeg, hogy további külső károkat megelőz.
A kis trafó, a panel túloldalán lévő alkatrészekkel együtt valószínűleg a szokásos kapcsolóüzemű áramgenerátor.
Nade várj amit linkelsz kétágú, az enyém négy.
Ugyanaz a Rábalux család, ugyanaz érvényes rá. 40 W-os izzóhoz tervezett alapból, vagyis a foglalat stb. ennek megfelelő hőmérsékletre és áramra készült.
Mivel a LED kisebb teljesítményű, értelemszerűen mehet bele az is. Ugyanakkor az is jogos elvárás, hogy ilyen nyitott lámpában a LED az eredeti izzó helyettesítésre alkalmas legyen.
Egy tisztességes LED-lámpának ennyit ki kellene bírni. Igazság szerint a zártabb helyeket is, de ott talán még lehetünk elnézőbbek.
-
#87585
mezis
félisten
Dr. Szilikát
#87583
mezis
félisten
válasz
Dr. Szilikát
#87583
üzenetére
Ilyen rövidzárral működtettem én is kompakt fénycsöveket, de aztán a másik oldali izzószál is elég hamar elfogyott és akkor már nem gyújtott be.
Még régebben fénycsövekhez is készítettem diódás + kondenzátoros feszültség sokszorozót- Ilyennek szintén be lehetett indítani a szakadt fűtőszálas fénycsöveket, de mintha egy idő után azok is elkezdtek vibrálni, feketedni. Valami hasonló volt: [link]
-
#87583
Dr. Szilikát
őstag
topi66
#87579
Dr. Szilikát
őstag
válasz
topi66
#87579
üzenetére
Nem tudom, a vájtfülűek ehhez mit szólnának, a hangsugárzó meghajtásához lényeges a feszültséggenerátoros meghajtás, minél kisebb forrásimpedanciával. Ez segít csillapítani a hangszóró saját rezgéseit, illetve a hangváltó tervezett fázis- és frekvenciamenetét betartani. Meg még ki tudja, milyen misztikus dolgokat.
Bár az is lehet, ha nem mondjuk meg egy vérbeli hifisnek, hogy mit műveltünk, az életben nem jön rá, vagy bemeséli magának, hogy milyen jó a drága csodakábel. Elég sok ebben a pszichológia is. Mindamellett a fentiek legalább fizikailag mérhető, alátámasztható jelenségek.
#87577 mezis
Múltkor kaptam egy jobbfajta kompakt fénycsövet, ami hibás lett. Már csak hobbiból is megvizsgálom, szakadt az egyik fűtőszál. Rövidre zártam, azóta is működik. Indul még hidegben is, mintha mi sem történt volna. Ezek szerint az elektronika képes annyi feszültséget ráküldeni, ami elegendő a gáz átütéséhez, izzítás nélkül is.
-
válasz
gregory91
#87578
üzenetére
Ez tipikus hazudós kínai cella lesz, jó esetben 1000-1500mAh, rosszabb esetben 5-800mAh. Jelen pillanatban a legjobb minőségű asszem LG li-ion cellák 3500mAh-t tudnak, de azoknak az árát is megkérik. A 18650-es cellának a fizikai méreteibe nem fér bele több lítium alapú varázslat.
Hacsak nem 1S li-polimer akku, akkor vissza az egész. Ott nem korlátoz a méret. -
#87580
lanszelot
addikt
Dr. Szilikát
#87531
lanszelot
addikt
válasz
Dr. Szilikát
#87531
üzenetére
Nagyon szépen köszönöm a segítséget.
Az oldalat tanulmányozgatom, de még 2-t nem értek a basic -nál, így odáig még nem jutottam el
-
topi66
aktív tag
-
#87576
#70211840
törölt tag
Dr. Szilikát
#87565
#70211840
törölt tag
válasz
Dr. Szilikát
#87565
üzenetére
Azt hiszem nem lesz gond. A doksiban ugyan 8ohm/25W szerepelt, de úgy tűnik az csak az adott impedanciára vetített teljesítményt jelentette.
A hátlapon viszont találtam az 4db hangfal csatlakozó alatt egy 4-16ohm feliratot. -
Tudod mi az érdekes? Pont fordítva tapasztalom, inkább a régebbi izzók bírják jobban, illetve ez leginkább a kompakt fénycsövekre igaz. Van olyan 15 éves kompakt fénycsövem, ami még mindig működik, de az utóbbi 5 évben vásárolt már egyik sem él. Mindegyiknél a driver halt meg, nem a fénycső.
-
#87573
Aryes
nagyúr
Dr. Szilikát
#87563
válasz
Dr. Szilikát
#87563
üzenetére
Nem tudom, akik azt állítják, hogy gyakoribb a driver hibája, mint a LED-hiba, milyen mennyiségi tapasztalatból indulnak ki, én fordítva tapasztaltam.
Igazság szerint egy ideig szétszedegettem pár "kiégett" E14-es LED izzót, volt, amit átalakítottam 12V tápra (átkötöttem a LED-eket párhuzamosan), és az összes LED gyönyörűen működött rajta. Volt olyan is, amin láthatóan meg volt égve pár LED, meg olyan is, aminek repedezett volt a felülete, de amúgy működött (maga az izzó nem, csak egyesével mérve a LED-eket).
Egyértelműen hőhalált halt mindegyik, egyszerűen nem értem, hogy egy amúgy jó hatásfokú eszközt hogy lehet ennyire elkúrni.
-
#87571
tordaitibi
veterán
CPT.Pirk
#87567
-
#87570
tordaitibi
veterán
#70211840
#87562
válasz
#70211840
#87562
üzenetére
Beszerzel 2 darab 2,2ohm/10W ellenállást, sorbakötöd 1-1 hangdobozzal.
Nekem 100W végfokról (Orion SE260) évekig ment így két kicsike terhelhetőségű hangdoboz.
STK elvileg atombiztoztosnak kéne legyen, egy mezei TDA2003-mat anno 20 évvel ezelőtt semmilyen módon nem lehetett tönkretenni a beépített védelmek miatt. -
#87565
Dr. Szilikát
őstag
#70211840
#87564
Dr. Szilikát
őstag
válasz
#70211840
#87564
üzenetére
Az nem wattot mér, csak kimenőfeszültséget. Ugyanannyi feszültség viszont alacsonyabb impedancián nagyobb áramot, illetve teljesítményt képez.
Mondhatjuk úgy is, a kijelzés 8 ohm terhelésen értendő teljesítmény.
De ha pontosan tudnád mérni a teljesítményt, akkor is elvileg 25 W alá kellene menni. Ha csak azt nézzük, hogy az IC kimenőárama nem léphető túl, tehát itt nem járható út, hogy kisebb feszültség és nagyobb áram mellett generálunk azonos teljesítményt.
Normál szobai hangerő általában nem jár nagy terheléssel, illetve melegedéssel, ilyen használatnál belefér a 8 helyett 4 ohm. Már, ha megfelelően értelmezzük a szobai hangerőt.
-
#87564
#70211840
törölt tag
Dr. Szilikát
#87563
#70211840
törölt tag
válasz
Dr. Szilikát
#87563
üzenetére
Tehát, ha jól értem, abban az esetben, ha kizárólag "normál" hangerőn hallgatnám és ilyen impedancia esetén sem mennék 25W fölé, akkor nem lenne probléma?
Van egy Watt-meter is rajta, bár nem tudom mennyire pontos. -
#87563
Dr. Szilikát
őstag
Aryes
#87555
Dr. Szilikát
őstag
A LED élhetne sokáig, de túl magas hőmérsékletre állítják be és / vagy a LED is gyengébb minőségű, mint márkásabb társai, emiatt sem bírja sokáig. Még megfelelő szellőzés mellett sem.
Nem tudom, akik azt állítják, hogy gyakoribb a driver hibája, mint a LED-hiba, milyen mennyiségi tapasztalatból indulnak ki, én fordítva tapasztaltam.
Nem beszélve a TV hátterekről, ahol a LED-cserék napirenden vannak a szervizemben is, driverhibára meg már nem is emlékszem, mikor volt utoljára.
#87562 ProtMonster
Pedig ilyen esetben pont kíméletesen lehet, illetve kell használni, hogy ne melegedjen túl a végfok és tápegység. Ezzel elmondtam azt is, hogy a melegedést* figyelve lehetne éppen feszegetni a határokat, de amit tervezel, nem jó előjel.
*De nem úgy értem, hogy rátesszük a kezünk az erősítőre, konkrétan a végfok IC hőmérséklete kritikus ilyenkor.
-
#70211840
törölt tag
Bocsánat, ha butaságot kérdezek.
Van egy 80-as évekből származó erősítőm, ami valami STK végfok IC-vel van szerelve. A paraméterei szerint 8ohm/25W teljesítményű.
Van 2db Videoton hangsugárzóm, ami már hangszóró cserés volt ugyan, de eredetileg és utólag is 4ohm (mély-közép-magas) hangszórókat tartalmaz.
Ezeket használva az erősítőhöz tönkretehetem a készüléket?
Sajnos nem túl érzékenyek a hangsugárzók, így könnyen lehet, hogy alkalmanként csúcsteljesítmény közelében lenne használva.
Esetleg van megoldás valami amivel összepasszolhatna az erősítő és a hangsugárzó? -
mezis
félisten
"- Élettartam: 20.000 óra" [link]
A wolfram szálas izzókra nem volt szokás élettartamot megadni, 500 - 1000 óra élettartamról lehetett hallani. Sűrűn kellett cserélni, biztosítékot visszakapcsolni.Amikor megjelentek a LED-es fényforrások, kezdetben hamar pusztultak. Két oka lehetett: egyrészt egyszerű volt az áramszabályozás, másrészt a hagyományos búra alatt nem volt megfelelő hűtés.
-
#87557
Dr. Szilikát
őstag
gregory91
#87553
Dr. Szilikát
őstag
válasz
gregory91
#87553
üzenetére
(most látom Li-ion oooh shiiii)
Igen, kicsit keverednek a dolgok, "elemtöltésről" beszéltél, ami az én fogalmaim szerint a laikusok AA / AAA eltévelyedései. Mármint az, hogy "elemnek" nevezik. Angolban persze van a primary és secondary battery, ők utóbbi alatt értik az akkut.
Mi a magyarban akkunak nevezzük, ugyanakkor én még magyar irodalmon nőttem fel, ezért is viszolygok / viszolygom talán ilyen "oooh shiiii" típusú nyálasságoktól. Nincs ennek különösebb értelme, ez is csak egy magyar fórum.
A Li-ion akkuk CC / CV jellegű töltése meg kicsit más műfaj, mint említettem is korábban:
https://prohardver.hu/tema/hobby_elektronika/hsz_86441-86441.html
A Ni-Cd / Ni-MH celláknál egyik lehetőség a kisáramú töltés, amit említettem. Közepes áramon időzítős lekapcsolást alkalmaznak (16 órás töltők), nagyobb áramon a -dU lekapcsolás elterjedt. Utóbbi azt használja ki, hogy jól megküldjük az akkut, amitől egy ponton telítődik és túlmelegszik az elektrolit, emiatt csökken a belső ellenállás, emiatt kicsit letörik a feszültség, áramgenerátoros meghajtást feltételezve. Ezt a lehajlási szintet érzékeli a töltő és befejez, illetve fenntartó csepptöltésre vált.
-
mezis
félisten
válasz
aujjobba
#87552
üzenetére
Gondolom a tiednek 4x40W van az adatlapján.
Szellőző nyílás: [link] . Pedig teljesen "levegőben a LED, a foglalat környékének hűtésére is gondoltak.
"Lámpaboltban adták el ezeket nekünk, hozzá a LEDeket is, ha ott se értenek hozzá az már nagy baj"
Semmi baj. Legalább fogynak a LED-es fényforrások (égők) is. Mert egyébként az élettartamuk a hagyományos izzók élettartamának 10 - 20-szorosa... -
#87553
gregory91
senior tag
Dr. Szilikát
#87541
gregory91
senior tag
válasz
Dr. Szilikát
#87541
üzenetére
Tudom a különbségeket sőt egy másik mondatban már másként utaltam rá.Csak arra voltam kíváncsi hogy általánosan mennyi feszültség kell rá tölteni.
Ha tényleg változó akkor jöjjön egy pár adat:
Feszültség:4.2 V
Kapacitás(tényleges?): 8800mAh (most látom Li-ion oooh shiiii) -
aujjobba
addikt
Nade várj amit linkelsz kétágú, az enyém négy.
‘A fali lámpa energiatakarékos fényforrással is használható.‘
‘Fényforrás típusa: normál’
Hol kellene a szellőző nyílásnak lenne rajta egyébként?
Lámpaboltban adták el ezeket nekünk, hozzá a LEDeket is, ha ott se értenek hozzá az már nagy baj
-
aujjobba
addikt
Honnan lehet ezt tudni, mármint hogy elegendő a hűtés, és mihez készült a bura?
Ez az egyik a képen.
A másik kör alakú ötágú, de a foglalat kb ugyanez.
Dr. Szilikát
Egyelőre kettőt kicseréltem IKEA-s LED-re, hátha az jobb, meglátjuk.
Ami most meghalt mentavill volt, előző Kobi, meg volt még valamilyen arra nem emlékszem.
A mentavill-ben van egy mini trafó ezt a többiben nem láttam, egy dióda is, három kondi, meg egy tranzisztor. A többiek egyszerűbbek voltak jóval.
Egyenirányító híd plusz ellenállások nyilván voltak mindben. -
#87549
Dr. Szilikát
őstag
aujjobba
#87547
Dr. Szilikát
őstag
válasz
aujjobba
#87547
üzenetére
TV háttérvilágításnál találkoztam hasonlóval, amikot egy LED a túlterhelődés miatt kiég. Ennek oka, hogy az elhasználódás \ melegedés során elkezd szakadozni, átmeneti ellenállás alakul ki benne. Emiatt viszont nő rajta a feszültségesés, mivel itt áramgenerátoros meghajtásban kell gondolkodni. Tehát így a normál nyitófeszültségnél több áll elő. Az áram és feszültség szorzataként viszont nő a teljesítmény, így lokálisan magasabb hőmérséklet, szenesedés jelentkezik. Emiatt viszont átég még a rézfólia és az alu hordozó közötti szigetelés is. TV esetêben ez testzárlat, miközben a LED-sor pozitív irányból kap tápot. Emiatt viszont az útvonalba eső LED-ek is mind túláramot kapnak és még az is kiég, ami addig jó volt.
Esetedben is a szokásos alulméretezésről lehet szó valószínűleg, amikor egy LED elszállása további bajokat okoz.
-
#87547
aujjobba
addikt
Dr. Szilikát
#87546
aujjobba
addikt
válasz
Dr. Szilikát
#87546
üzenetére
A LED-en belül kell zárlatot keresni, a búrában, vagy az elektromos hálózatban?
Semmilyen más eszköznek nincs/nem volt eddig semmi baja a lakásban, csak az ilyen kicsi E14 LED-ek pukkannak el folyton, különböző fajta búrákban.
A nagyobb LED-eknek pl. nincs kínjuk.Biztosíték ellenállás: hát akkor ez nem túl faca biztosíték, tőle függetlenül is elégett a LED bele, a maradék egyébként még világított is, csak ki/be kapcsolt meg vibrált.
-
aujjobba
addikt

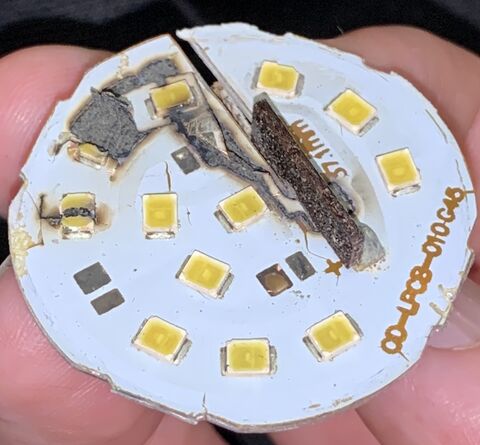

LED téma már megint!

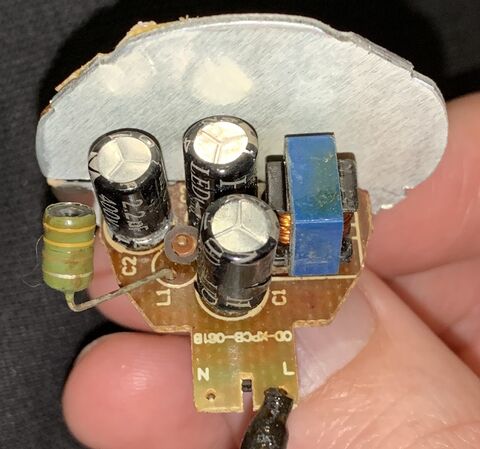

Ez a zöld bigyó ami itt elpukkant mire szolgál?
A LED-es oldala meg gyakorlatilag szétégett.
Mi a frász folyik itt, az elektromos hálózattal van valami, ami gyilkolja ezeket?
A hagyományos ‘körte’ méretű LEDekkel semmi baj egyik burában sem, de a földszinti kicsik folyton hasonlóképp járnak.
-
#87541
Dr. Szilikát
őstag
gregory91
#87539
Dr. Szilikát
őstag
válasz
gregory91
#87539
üzenetére
Lényeges érezni a különbséget áram és feszültség között, illetve szakmailag a magyarban nem elem, hanem akku.
Eleve a standard töltést is úgy tüntetik fel némelyik AA / AAA akkun, hogy 0,1C árammal 14-16 óráig. Tehát ez 140-160 % töltés bevitele, a veszteségek miatt. Továbbá ez érvényes akkor is, ha az akku nem volt még teljesen* lemerülve, mivel a felesleget képesek elfűteni ezek a cellák (ha nem túl nagy az áram).
Ha van egy kis napelem, annak van belső ellenállása, hiába nagyobb jóval a feszültség, ha ráterhelsz az akkuval, lehúzza a saját szintére. De a töltőáram közben folyik.
Például ezért sem kifejezhető az ügy, tisztán feszültséggel.
*Teljes lemerülést is félreértik néha, de itt szakszerű lemerítésre gondolok, azaz nem 0 V-ra. Csak addig, míg elfogy az ereje / energiája, ami 0,8-0,9 V üresjárási feszültségnél áll elő.
-
gregory91
senior tag
Általános sablonkérdés: Olvasgatom a topikot de erre nem találtam választ.
Elemtöltés:Milyen y feszültséggel kellene/lehetne tölteni egy x feszültségű elemet,anélkül hogy bajok lennének? Melyek az elfogadottak az akkuk szempontjából? x értéktől hány %-tól térhetünk el?
A NICd típusúak már kevésbé "robbantgatnak"?
230V-os töltőktől eltekintek,alacsony feszültségű(pl kis napelem/USB, - töltés vezérlőáramkörrel- vegyítve) dolgokban gondolkozom. -
#87536
Dr. Szilikát
őstag
demars
#87535
Dr. Szilikát
őstag
válasz
demars
#87535
üzenetére
A Target is igényel GND viszonyítási pontot, ha tesztet indítok, egyszerű áramkörre:
Noha az érthetőség kedvéért én is használom néha ilyen kontextusban a "negatív" szót, de nem szívesen, mivel nem igazán korrekt. Általában a földpotenciálról beszélünk, illetve még az sem feltétel, csak szokás mondani földnek is, illetve lehet az is. De lényeg, hogy van egy viszonyítási pont, amihez képest értelmezünk pozitív / negatív feszültségeket. Ez segíti a működés áttekintését még akkor is, ha a gyakorlati eszköznél már nem is fontos.
De legtöbb esetben lényeges is, az árnyékolás szempontjából, például.
Ott van ugyanakkor a hálózati tápegységgel egybeépített készülékek esete, ahol a primer oldalon is van egy kinevezett viszonyítási pont, de annak nincs köze a szekunder GND-hez, hiszen a kettőt el kell szigetelni. Más kérdés, hogy zavarszűrő kapacitás, illetve több MΩ ellenállás attól még összekötheti, utóbbi a sztatikus feltöltődések ellen.
-
demars
addikt
Kérdeznék ismét.
Egyszerű kapcsolás rajzolásakor (táp, ellenállás, led, kapcsoló) a negatív pólust mivel jelöljük? Úgy értem GND kell?
KiCad emiatt ír hibát.
Tápnál rengeteg lehetőség adott egyszerű +5V ot választottam, nyíltól indítottam a vezetéket, viszont a másik oldalán (negatív, vagy nulla??) hibát jelez. -
aujjobba
addikt
Naigen, fizetős különóra, erről beszélek.
Ez így erősen csökkenti az esélyegyenlőséget, értsd a szegény szülő gyereke is szegény marad, ha nem telik különórákra és nem tudja emiatt felszedni a tudást, hacsak nem kiemelten tehetséges és valami ösztöndíjat kap vagy felkarolják.
A tehetős szülő gyereke már korán meg tudja kapni a jobb minőségű fejlesztést, egyértelmű előnyből indul.
Egy jó oktatási rendszernek az lenne a dolga, hogy mindenkinek legyen lehetősége jó minőségű oktatást kapni, származástól függetlenül.Nade ez már igen távol áll a topik témájától, itt befejeztem, elnézést, remélem ezt a pár hsz-t megtűritek.
-
mezis
félisten
válasz
aujjobba
#87530
üzenetére
Orosz nyelvoktatás eredménye nálam ugyanaz volt.
Külföldi munka végzésen azt vettem észre, hogy az első hónapok mindenkinél komoly kihívás volt a beszéd. Kivéve egy társunkat. Kiderült miért ment neki a beszéd is: orosz nyelvtanárja hadifogságban tanult meg oroszul. Ők orosz órán csak oroszul beszéltek.
Közép iskolában német órán kezdetben főként ragozást, írást, olvasás volt, beszéd alig. Aztán tanárváltás volt, német órán csak németül beszélt. Akkor döbbentünk rá, milyen keveset tudunk. Kivéve azokat, akik jártak külön órákra.... -
#87532
aujjobba
addikt
Dr. Szilikát
#87531
aujjobba
addikt
válasz
Dr. Szilikát
#87531
üzenetére
Azt tegyük hozzá, hogy ez azért tud működni, mert a komponensek nem ideálisak, és nem is feltétlen tudsz egy pár tökéletesen egyező kondit/ellenállást/tranzisztort véletlenül kiválasztani.
Elsőre amikor elém került néhány hónapja csak vakartam a fejem, hogy elvileg a kondik egyszerre kellene feltöltődjenek, a tranyák egyszerre nyissanak, hogy a frászba fog ez alternálni. -
aujjobba
addikt
válasz
ViZion
#87529
üzenetére
Én is látom, a harmadikos lányom mindenből ötös, angolból is, de képes angol szavakat totál rosszul kiejteni, nem tud alapvető dolgokat, ráadásul ha én nem tudnék angolul fel se tűnne.
Kérdezem tőle nem gyakoroltok kiejtést, nem beszéltek angolul órán legalább egy kicsit? Azt mondja nem…
Mondjuk én is nulla angol tudást szedtem fel általános és középiskola alatt, ergo mar akkor se volt ez jó (39 vagyok).
Fizetős tanfolyamon szedtem fel egy középfokot a diploma miatt, aztán évekkel később zsírosabb állás megszerzése reményében szinten fizetős tanfolyamon feljebb húztam magam (ez bejött egyébként).
Nem tudom mi a baj, a tanár, a rendszer, a tanterv, passz, de a színvonal gyenge és egyre gyengébb.
Számomra nagyon fontos ez, a gyerekek miatt, nem akarok belőlük szalagmunkásokat nevelni, ahogy lehet fejlesztem őket, de már az alap iskola is rengeteg terhet ró rájuk, talán kicsit tényleg feleslegesen. -
ViZion
félisten
válasz
aujjobba
#87527
üzenetére
Jogos. Ez (is) az oktatás baja. Nekünk elsőbe ment a gyermek, mondta a tanárnő, h karácsonyra már levelet fog írni. Én meg: NE ÍRJON. De amit tanul, azt tudja is. Eredmény: rengeteb betűt vettek egyszerre, ékezeteseket keveri, házi feladat annyi van, h belezeberedik, hétvégén a szülővel gyakorolja ezt, meg azt. Matek dettó. Heti 3 szorzótábla. Minek? Nem gyakorolják, nem rögzül. Papíron mindent is megtanulnak gyorsan, az eredmény, h mindenből tudnak valamennyit, összefüggések nélkül, azt is sz@rul.
Nem kel rohanni, gyakorolni, gyakorolni... de a szalagmunkás-képzéshez ez mondjuk pont megfelel. Sorry az offért...
-
aujjobba
addikt
Azt írta egy professzor tart nekik szakkört, mikor is kezdődött ez, pár hónapja csak, ha jól rémlik.
Namost ez a prof az abszolút kezdőkkel elkezdi Ádám és Évától a PCB tervezésig leadni az anyagot ennyi idő alatt?
Szerintem ez a probléma forrása alapvetően.
Emberünk most kezd neki az elektronikával foglalkozni, pákát nem fogott a kezébe soha, de két hónapon belül már értsen mindent és tudjon pcb rendelést leadni. -
PHM
addikt
Rádiótechnika és Hobbi elektronika újságok olvasása évekig, közben 1-1
érdekesebb kapcsolás megépítése, majd 10-15 év tapasztalatszerzés után
saját, egyedi áramkörök tervezése és megépítése.
(Igaz, közben elvégeztem egy híradásipari szakközép iskolát is.)
Szerintem a kulcsszó itt a türelmetlenség.
Az az érzésem, hogy a fórumtárs mindent akar megérteni, tegnapra.
Sajnos ez nem így megy, a félprofi szintbe is éveket és rengeteg munkát kell áldozni. -
#87525
tordaitibi
veterán
demars
#87524
válasz
demars
#87524
üzenetére
Az a baj hogy Ő még szerintem azt sem tudja hogyha egy NPN tranzisztor bázisára feszültséget adunk, pontosabban áramot kergetünk át akkor az kinyit és az emitterét összezárja a kollektorával, és itt a bétaszoros áram képes átfolyni.
Én már nem tudom hogyan kezdtem el az elektronikát 45 évvel ezelőtt. Az biztos hogy nem volt se gugli se net se tervező és szimulátorszoftverek, de még meg se mutatott nekem senki semmit mrt Édesapám hajógyári hegesztő volt és félt az áramtól mint a tűztől -
#87522
Dr. Szilikát
őstag
demars
#87503
Dr. Szilikát
őstag
válasz
demars
#87503
üzenetére

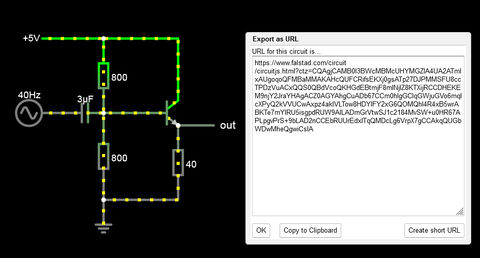

Igazság szerint a webes program érdekessége, hogy valakit mondjuk feszít egy probléma, elmenti linkbe, megosztja egy fórumon:
Utána a többi fórumozó csak rákattint és máris benne van a sűrűjében.
Nyilván itt is vannak érvek pro és kontra, valamire ez jó, másra meg nem. Nekem ez volt az első szimulációs program, amivel könnyen tudtam játszadozni, azelőtt ilyet még nem láttam.
-
#87521
Dr. Szilikát
őstag
lanszelot
#87510
Dr. Szilikát
őstag
válasz
lanszelot
#87510
üzenetére
Belekapaszkodsz egy extrém ritka IC problémájába, amit sok szakmabeli sem ismer. Jó, én több évtized gyakorlás után ebben a topikban találkoztam vele véletlenül, az is igaz.
Ez olyan, mint amikor véletlenül elszóltam magam, hogy gyerekkoromban a villanyszerelő unokabátyám megmutatott pár dolgot, ikerfénycső alapkapcsolás és hasonlók.
Ebből levontad, hogy nekem segítettek.
Nem. Árammal megmérgeztek, az igaz.
De elektronikában teljesen egyedül (kísérletezések, pókhálók forrasztása), meg a kor szakmai irodalma segítségével jöttem rá mindenre. Ilyen, hogy internet, pár kattintással mindent megtalálsz? Szimulációs programok? Borzalom... Nem voltak ilyenek.
-
#87520
rednifegnar
senior tag
lanszelot
#87505
rednifegnar
senior tag
válasz
lanszelot
#87505
üzenetére
banyek am ic.. ez sztem sosem lesz benne.
en anno diodabol kondibol meg drotbol forrasztottam radiot. tanarom a radiotechnika fater altal osszegyujtott lapszamai voltak, kb semmit se ertettem es forum se volt, probaltam osszeollozni az infokat. kesobb meg vettem konyveket a muszaki konyvkiadonal. mit nem adtunk volna akkor egy googleert, most meg a zsebedben van
-
Pötyi
őstag
válasz
lanszelot
#87518
üzenetére
Tanított. De nem arra, hogy milyen szögben tartsam a hány fokos pákát - mert nem volt rajta hőfokszabályzó! Arra tanított, hogy ne égessem meg a másik kezem! Meg valamiért az volt az öreg heppje, hogy használjak forrasztózsírt. De ezek a dolgok önmagukban lófaszt se érnek! Minden másra magamtól kellett rájöjjek! Nem jártam forrasztó-tanfolyamra! A gyakorlat tanított.
-
Pötyi
őstag
válasz
lanszelot
#87515
üzenetére
Az astabil multivibrátor működésének leírása.
De most komolyan! Én több programnyelvet voltam képes megtanulni autodidakta módon és ha elakadtam, akkor hááá! Google barátunk segített. Te meg a fórumban kérdezted meg még azt is, hogy milyen szögben tartsd a hány fokos pákát. Bakker! Engem hatévesen tanított meg a nagyfaterom forrasztani! Én meg mertem próbálni kicserélni a felpúposodott kondikat egy alaplapon olyan Wellerrel, amin nem volt hőfokszabályzó.
-
#87516
fatpingvin
addikt
fatpingvin
addikt
én feladom, legyen szíves valaki a szárnya alá venniaki érti hogy tulképp mire van szüksége a komának...
-
lanszelot
addikt
akkor helyesbítek:
2 tranzisztor és 2 kondi miatt miért villog?fatpingvin: leírtam mit csináltunk, és hogy ugyanazt szeretném, de nincs meg a listában a 2 alkatrész. Azt is leírtam melyik kettő.
És azt is hogy fogalmam sincs mi kell ahhoz amit csináltunk.
Tehát nem tudok többet írni.
Megkérdezném a processzort, de csak jövőre lesz megint.
Ilyesmit csinaltunk: [link] ehhez ami kell, az kell nekem -
-
#87513
fatpingvin
addikt
lanszelot
#87510
fatpingvin
addikt
válasz
lanszelot
#87510
üzenetére
most már az sem teljesen világos számomra mit szeretnél.
ha nem tudod biztosan hogy layoutot akarsz tervezni vagy szimulációt csinálni akkor hogyan jutottunk el egyáltalán a librarykhez?
nem b*sztatásból kérdezem, ha leírod érthetően hogy mit szeretnél sokkal hamarabb fogunk tudni ténylegesen arra válaszolni. -
#87510
lanszelot
addikt
fatpingvin
#87506
lanszelot
addikt
válasz
fatpingvin
#87506
üzenetére
Nem tudom mi kell.
Azt neten megtaláltam hogy kell újat csinálni.
De hogy layout vagy szimuláció fogalmam sincs.
Azt se tudom hogy kell ugyanolyan tokozásúként berakni.
Semmit se tudok a programról
Szakkörön csináltunk egy áramkört, Majd hogy nézzen ki.
3D ben is megnézhettem.
Majd el kellett készíteni a fileokat, és elküldeni a cégnek, hogy készítsék el. /nem valós cégnek, csak jelképesen/
Ezt szeretném megcsinálni azokkal a diy dolgokkal amit eddig forrasztgattunk. /AM radio, hozzá mono erősítő/
Mind a kettőből hiányzik az ic. Nincs a progiban.
Tehát bele kellene raknom, hogy meg tudjam csinálni.
TA7642 am radio ic
TBA820ML audio amp mono
Ezeket nem találtam benne.
Tehát nem tudom mi kell nekem, csak most tanulom a progit.
De a netes tutorialok nem jók kezdőknek.
Csak a progi használatát mutatják, de nem magyarázzák hozzá az elektronika részt, hogy miért. Tehát vagy egy az egybe másolom, vagy használhatatlan.Másik kérdés: hogy tudom elérni, hogy 2 led felváltva villogjon?
5V os mobil töltőről.Ha ez is kell hozzá azért írtam. -
#87508
demars
addikt
fatpingvin
#87504
demars
addikt
válasz
fatpingvin
#87504
üzenetére
Egyre jobban tetszik, csak még küzdenem kell közben az angollal is
ViZion: ez a Fritzing egész jó pofa netes képek alapján. Jól gondolom, hogy ardunio-hoz optimalizált szoftver? Ettől függetlenül elég egyszerűnek tűnik a kezelése ( írom ezt úgy, hogy gyorsan rágoogliztam).
-
#87506
fatpingvin
addikt
lanszelot
#87505
fatpingvin
addikt
válasz
lanszelot
#87505
üzenetére
a layoutja kell vagy mint a szimuláció? elég obscure IC ahhoz hogy nem vagyok biztos benne hogy képviselteti magát bármelyik releváns libraryben.
ha csak a layout kell ahhoz elég a tokozás ismerete, TO92, rakd be egy ugyanilyen tokozású tranzisztorként és meg van oldva. -
#87503
demars
addikt
Dr. Szilikát
#87502
demars
addikt
válasz
Dr. Szilikát
#87502
üzenetére
Igen, ki is próbáltam.
Viszont ez online program, illetve ha jól értettem nem lehet rajzot menteni.
KiCad már alakul, utána olvastam mi hogy merre. Bár feldob egy hibát amit nem értek, de majd rákeresek.
PCB rajzot, tervet is készít a KiCad, szóval ha megtanulom használni jó lesz az.Köszönöm a segítséget!
-
#87502
Dr. Szilikát
őstag
demars
#87501
Dr. Szilikát
őstag
válasz
demars
#87501
üzenetére
Nem tudom, ezt láttad-e, pár napja volt:
https://prohardver.hu/tema/hobby_elektronika/hsz_87374-87374.html
Itt már eleve működő áramkörök is vannak.
elég gagyi, jó közel kell hajolni, de szépen olvasható az smd alkatrész száma.
Új hozzászólás Aktív témák
ekkold- X13 Gen4 13.3" FHD+ IPS érintő i5-1345U 32GB 512GB NVMe ujjlolv IR kam gar
- ÚJ, ÚJSZERŰ GARANCIÁLIS MARANTZ CD 6007 eladó.
- Apple iPhone 15 Pro (használt, Független, 128 GB, 8 GB RAM, natúr titán)
- új iPhone 16 Pro Max 256GB desert titanium sivatagszínű titán független Apple 1 év garancia adapter
- újszerű 15 hüvelykes MacBook Air M3 16GB 256GB SSD midnight éjfekete Apple magyar garancia
- Bomba ár! HP EliteBook 745 G3 - AMD A10 I 8GB I 256SSD I Radeon I 14" FHD I Cam I W10 I Garancia!
- HIBÁTLAN iPhone 12 Pro 512GB Pacific Blue -1 ÉV GARANCIA - Kártyafüggetlen, MS3295
- Bomba ár! Dell Latitude 5400 - i7-8GEN I 8GB I 256SSD I 14" FHD I HDMI I Cam I W11 I Gari!
- ÁRGARANCIA!Épített KomPhone Ryzen 7 9800X3D 64GB RAM RTX 5090 32GB GAMER PC termékbeszámítással
- Creative Sound BlasterX G6 7.1 USB külső hangkártya
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: CAMERA-PRO Hungary Kft.
Város: Budapest
