Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
ViZion
félisten
válasz
Tankblock #96714 üzenetére
A 26 V AC már ki van építve, a régi vezérlők helyett lesz új.
Eredetileg az volt, h ez 26 V DC, majd megnézte és AC. De az új vezérlő Alis, a leírásban 5-32 VDC van, a bekötési és a robbantott ábrákon AC/DC van. Volt 230 V AC verzió is, pont azért lett ez, mert ez már ki van építve, nem kellene oda kábelezni. De majd kiderül, ha megérkezik. -
válasz
Tankblock #94303 üzenetére
És Hcl,
helyesbítek, előkotortam azt a műszeremet ami nem csk 20A AC-t tud hanem 200mA-t is.
Bármelyik pólust földre zárva 6mA folyik.
Ami kimaradt a szelektálásból az a cirkó a pincébe meg asszem a kenyérpirító ami földelt. Holnap megnézem ezeket is, 6mA nem a világ de keresem az okát.
Az inverterről leválasztva a házat és úgy mérve a két kijövő meg a föld között nulla V és nulla mA vagyis nem az inverterbe van valami ami megközepelné a kijövőt. Abszolút földfüggetlen a kimenete, olyan mintha leválasztótrafóról csinálnám a mérést.
Valami a házba lesz de hogy mi, megvan a holnapi délelőtti programom. -
ekkold
Topikgazda
válasz
Tankblock #94142 üzenetére
A diódák célja a bemeneten (pl. lebegő opampos tápban) az, hogy a bemenet ne kaphasson az opamp +- tápfeszültségén kívül eső feszültséget a bemenetére (pl. hirtelen kimeneti zárlatkor), mert ettől károsodhat, vagy csak "reteszelődhet" (kiakad a kimenete a tápra, és ott marad egy ideig), amitől pl. megszaladhat a táp kimenő feszültsége.
-
aujjobba
addikt
válasz
Tankblock #94142 üzenetére
Dioda nelkul az aramkorlat OPAMP (U2B) addig hajtana a Qd1 bazisat, amig a kimeneten megjelenik a beallitott aram, tehat nem korlatlent hanem aramgeneratorkent mukodne.
Itt az o feladata az, hogy az aramot elvezesse a bazisrol.Raadasul amikor az egyik pozitiv iranyban probalna szabalyozni amig a masik negativ iranyban, akkor egymas ellen dolgozva valamelyik tulterhelodne.
-
-
gordonfreemN
addikt
válasz
Tankblock #93530 üzenetére
Szia és először is köszi!
- Atmega kap feszt, csekkoltam!
- A forrasztási irányoknál egyelőre a CH340 és az atmega az érdekes, többször is átfutottam a tervet és a panelt is, rendben van
- A reset vonalon csak soros 100nF van. Használtam már ilyen konfigurációban és OK volt. A 10k egy nyomógombra megy, de az egy másik panelre érkezik egy másik atmega-ba.
- TX-RX, igen ez a panel már a javított verzió, de kezemben még a régi, viszont felcseréltem azon is. TX az RX-re, RX a TX-re.
- Jumper kristályon, ez nem tudom mit láthattál (hogy megírjam mi is az), de jumper csak egy van, hogy programozáskor tápot adjak a CH340-nek, máskor meg ugye minek kapjon, olyankor le lesz véve. Azt majd megnézem, hogy rezeg-e ez jó ötlet, holnap rálesek.
- műanyag spacer-eket használtam, meg a csavarfejeknél ki van hagyva a fólia, de akkor ez buta dolog volt leht mégis, nagyobb eséllyel testelhet le a tápfesz. -
Dr. Szilikát
őstag
válasz
Tankblock #90079 üzenetére
A videóban egy 555 segítségével 50 Hz körüli négyszögjeles meghajtás történik, a kimenetre 50 Hz vasmagos trafó szükséges, ami a négyszögjelen torzít valamennyit, ezáltal tompít rajta, de szinusz nem lesz belőle. A középcsapolt primer megoldja az áramirány fordítását, 1-1 kapcsoló pedig 12 V-ot ad rá vagy-vagy.
Itt az előzményben említett SPWM (Sine PWM) meghajtást processzor generálja, a kapcsolófrekvencia nagyobb, ezért használható fel a kondenzátoros osztó.
Rajzon a 3. fázis nem használt, főfázis-segédfázis van egy motorhoz.
-
ekkold
Topikgazda
válasz
Tankblock #87679 üzenetére
A Microchip-nek vannak elég jó opampjai, viszonylag jó áron, és időnként kaphatók a Chipcad-ben, TME-ben, Farnell-nél. Elég enne csak a sönt erősítőt lecserélni, a többi pozicióba nem feltétlenül kell prec. opamp.
Az MCP6V76-ot használtam már (bevált), ennek 25µV a maximális offszetfeszültsége, ami a 0,1 ohm-os söntön maximálisan 0,25mA hibát okozhat. Több ilyen MCP6Vxx kezdetű opamp kapható (szimpla, duál, a táp tartományuk is eltérő lehet, és létezik akár 2µV-os offszetű típus is) érdemes szétnézni mi van raktáron és melyik felel meg neked. Az MCP6V76, 2...5,5V-os tápról üzemelhet, tehát kell neki pl. egy kicsi "stabkocka", vagy működhet a mikrovezérlő 3,3V tápjáról is (170µA a saját fogyasztása - tehát könnyedén belefér). A bemenete és a kimenete táptól-tápig működik, ezért nem probléma az alacsony tápfesz sem. -
ViZion
félisten
válasz
Tankblock #87686 üzenetére
hmmm...

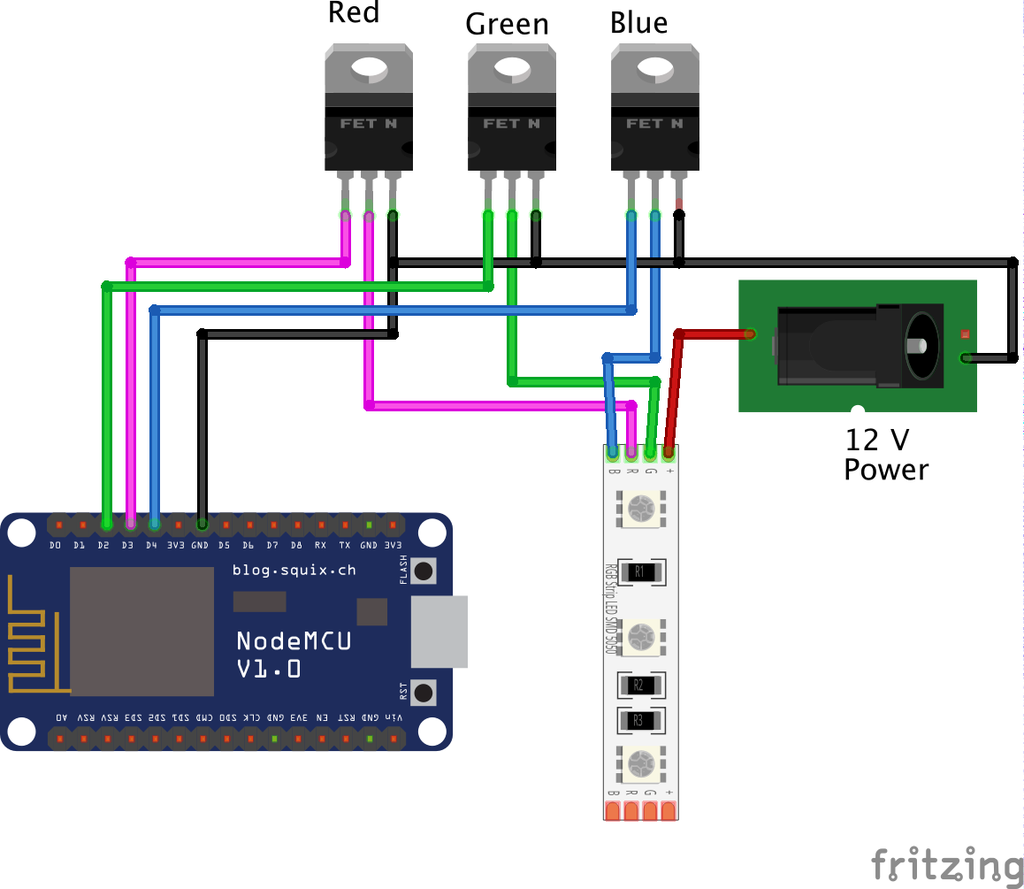

A netet bújva nem találtam biztonságos 12 V led hajtásra ESP rajzokat, lehet rosszul kerestem. Nekem ezek vannak, most készülök a WLED-es Wemost egy NodeMCU-ra cserélni, igaz ez is ESP8266, de több a láb... és ez kapna az 5 V vezérelhető mellé egy 100-150 cm, 60 led/m RGB szalagot is, ami 12V-os... Így a tapasztalatodból okulva akkor érdekelne egy jobbféle kapcsolás... -
Jancsi
aktív tag
válasz
Tankblock #87686 üzenetére
Áram mérésére a ACS712-t ajánlom, izolált, Hall-effektus alapú. 5V-os táp kell neki, 5, 20, 30A-es változatban elérhető. 2,5V offset van a kimenetén, az jelenti a 0A-t. Az 5A-es modellnél a -5A 1,5V, +5A 3,5V, 1A 200mV. Ha csak egyik áramirány kell, akkor teszel mellé egy 2,5V-os referenciát és egy differenciál erősítőt, egy 5-szörös erősítéssel. Akkor 1V jelent 1A-t.
Ha a FET-et leválasztod egy optocsatolóval, akkor független lesz egymástól a vezérlő és a terhelés, bármi gond adódna nem visz mindet.
Ha csak LED-et akarsz üzemeltetni, vannak PWM bemenetes meghajtók pl. XL4001, MP2480. Alin vagy ebayen rá kell keresni a led driver module pwm szavakra. -
aujjobba
addikt
válasz
Tankblock #87686 üzenetére
Az MCU kimeneti feszultsege 3V3 ami a gate-re megy eleg egyebkent a FET rendes nyitasahoz? Vizion peldajaban.
Raadasul ugy tudom ha eleg gyorsan akarod kapcsolgatni a FET-et, azaz pl. magas a PWM frekvencia, akkor viszonylag nagyobb aramot is kellene tudnia a kimenetnek leadni/sinkelni, hogy a parazita kapacitasokat feltoltse/kisutse. -
-
And
veterán
válasz
Tankblock #87674 üzenetére
A sima LM358 ofszetre (Vio) nagyjából megegyezik az eredetivel, emiatt nem éri meg cserélni. Az alacsony ofszetű OPA-k ritkábbak és drágábbak (pl. TLC2272, OP07, OP27, meg ezeken kívül többféle precíziós típus akár 1 µV alatti Vio-val). Van olyan is, amelyiken egy külső potméterrel kompenzálható az offszet, akár az ős 741-esen.
Bár az eredeti típus quad kivitel, technikailag az U1A és U1B pufferfokozatok nem indokoltak a következő ill. megelőző fokozatok impedancia viszonyai miatt. Az OPA-k kimenetét közvetlenül kapaccal terhelni sem túl nyerő, bár ekkora nagyságrendben még elmegy. Az időkonstanst inkább a bemeneti szűrő RC-tagra bíznám.
Amúgy ha nem lineáris üzemű áramgenerátort készítenél, hanem valódi PWM-est, akkor sok ilyen mellékhatástól megszabadulhatnál (kellően magas PWM-frekvencia mellett).
@ ekkold: szerintem ennél sokkal rosszabb a helyzet, pont az U1C sönterősítő miatt. Ha a bemenete legfeljebb 100 mV lehet, és mi azt egy olyan erősítőre bízzuk, amely 33 * 7 (vagy akár csat 33 * 2, tipikus értékű) mV állandó hibával adja vissza a kimenetén, akkor ez visszacsatolt referenciaként nem igazán nyerő.
Mod. @87680: nem is közvetlen meghajtásra kell gondolni, valamilyen meghajtó vagy puffer elfér az MCU és a mosfet közé. -
ekkold
Topikgazda
válasz
Tankblock #87674 üzenetére
Az IC 7mV offszethibája itt konkrétan annyit jelent, hogy ez a 0,1 ohm söntön 70mA-nyi hibát okozhat, azaz a ténylegesen beállítani kívánt áramerősségtől ennyit eltérhet. Ha ez belefér, akkor nem kell IC-t cserélni, ha ennél pontosabb kell, akkor kisebb offszethibájú IC kell, ha sokkal precízebb kell, akkor a kapcsoláson is célszerű változtatni.
Oszcilloszkóppal a FET Gate - Source lábán mérnék. Ott sima (a beállított áramerősségtől függő) DC-nek kell lennie, ha van rajta nagyfrekvenciás hullámzás - az valószínűleg gerjedést jelent. Ez utóbbi esetben lehet kísérletezni a kondi kapacitásával, hogy a gerjedés megszűnjön.
-
And
veterán
-
ekkold
Topikgazda
válasz
Tankblock #87668 üzenetére
Csak tippelek, de a próbapanelen a kontaktok átmeneti ellenállása esetleg összemérhető a 0,1Ω-al, és ezért viselkedik másképp, mint várod. Másik lehetőség: előfordulhat, hogy gerjed az áramgenerátor (meg kellene nézni oszcilloszkóppal), ilyenkor is csinálhat nem várt furcsaságokat - lehet, hogy C2-vel kell egy kicsit "játszani".
-
Rruuer
senior tag
válasz
Tankblock #81921 üzenetére
Megnézem holnap, köszi. Ha már alkatrész akkor csicsáznék. Eddig csak sima pad-dal oldottam meg a bemenetet. Hogy keressek dc csatit?connector nem sok minden van. Ilettve 1 rétegű nyákot csinálok, a másik oldalára hogy lehet rátenni az alkartész listát? Olyan mimtha festve lenne
-
Dr.Szilícium
csendes tag
válasz
Tankblock #75753 üzenetére
A LINK-PP gyártmányú csatlakozók belsejében van valószínűleg. Noha gyártják anélkül is, de akkor külön lenne bizonyára:
https://www.google.com/images?q=Link-PP -
-
válasz
Tankblock #71525 üzenetére
Nem, nincs
Én nem sokat szórakoztam a termosztát rögzítésével. Ragasztó szilóval egyszerűen felragasztottam a falra. Körbe kapott egy keveset, odanyomtam, egy perc után már nem akart lejönni. Bár én új dobozt raktam be a kapcsoló alá (a wifis termosztátom egy fali kapcsoló alatt van), de hát mikor, ha nem vasárnap jutott eszembe faragni, és nem volt, csak sima dobozom.
Tekintettel arra, hogy fali kapcsolót akkor bontja meg az ember, ha cseréli, a ragasztás szerintem bőven járható út. Csak legyen stabil alatta a festés (mivel nálam új dobozba ment, kijavítottam körülötte, és a glettre van ragasztva, majd az előlapot levéve javítottam a festést, így a javítás sem látszik, a glett meg nagyon ragaszkodik a falhoz).
-
zsolti_20
senior tag
válasz
Tankblock #67280 üzenetére
Mingyárt leírom az elképzelésemet, aztán kitaláljuk mi lenne a legjobb.
Szeretnék egy olyan szerkezet építeni, ami úgy nyílik mint az esernyő alsó része, vagy a "vipera" ami a rendőröknél van. Összenyomható és széthúzható. Leginkább a helyspórolás maitt kell ezt alkalmaznom.
5 részből álló egység ami egymsba képes csúszni és kihúzható amikor az szükséges. A feladata annyi lenne, hogy teljesen kihúzott állapotból csukódjon össze, de van amikor 1 egységnyit, de van amikor 3-at kell neki. Amikor ez teljesen összecsukódott, akkor jöjjön vissza fel eredeti állapotába. Mellékelek egy kéept, hogy kicsit érthetőbb legyen, mert így nehéz elmagyarázni.A képen pirossal jelöltem a szerkezet azon részét, ami csukódik és nyílik, középen van egy rugó ami felfelé tolja az egészet, alul pedig egy motor ami csévéli felfelé a szerkezet tetejére erősített cérnát/madzagot/kötelet.
Az egésznak kb 20cm magasnak kell lennie az alső részegység pedig nem lehet szélesebb 3.5cm-nél.
Ha a részegységek teljesen egymásban vannak, akkor a rugó felfelé fogja feszíteni az egészet, aztán ha szükséges a kisebb magasság, akkor a motor lefelé húzza a madzag segítségével.KÉP:
-
robohw
aktív tag
válasz
Tankblock #65945 üzenetére
Szerintem tedd azt, hogy bemész a lomex-be, vagy más elektronikai alkatrészboltba és kérsz 3 mm-es, kis fényerejű ledet, lehetőleg sárgát. Ezek fogyasztása a legcsekélyebb (hullámhossz függő), továbbá kérj a ledekhez való előtét ellenállást (100-330 Ohm), ugyanannyit, amennyi ledet fel kivánsz használni (5 db?).
A ledeket párhuzamosan kell kötnöd (soros jobb lenne, a fogyasztás miatt) mert spórolni akarsz a táppal. Ekkor is kelleni fog 4 x AA (de legalább 3),, hogy meghajtsd őket.
A kapcsolás így néz ki:
. -
-
robohw
aktív tag
válasz
Tankblock #65940 üzenetére
A fogyasztást alapvetően a ledek száma, fényereje fogja meghatározni.
Ha nem szükséges, hogy érdemben világítsanak is, akkor kis fényerejű ledeket kell vásárolni, ezzel kitolható a táp élettartama, ritkábban kell majd töltögetni.Hozzávetőleg kiszámolható, hogy mit fog bírni a díszvilágítás egy feltöltéssel, ha ismerjük a ledek számát, azok teljesítményét (nyitófesz, üzemi áram) és a táp kapacitását (feszültség, Ah).
-
válasz
Tankblock #64867 üzenetére
Ami nincs merítve? Ezt hogy érted?
Mivel sorba vannak kötve a cellák, azért nagyjából csak egyformán merülnek, nem? Nehezen tudom elképzelni, hogy a védelem nélküli cella 0V környékére lemegy, a védett meg marad 2,5V fölött, mindezt úgy, hogy a játék működésén nem vesszük észre.
Nem akarok rendelni, ez van itthon. -
válasz
Tankblock #63804 üzenetére
És Kernel, nagyok vagytok.
Komplett panelt nem rendelek mert a ledmeghajtó kis panelt lebányásztam már a nagy táppanelről és ki van egészítve egy 12V-->17V step-down modullal, cél a 12voltról működtetés autóba, ez már működik is, egy utolsó simítás miatt még szét kellett kapnom a monitort és akkor jött a gebasz, a led szalagkábel amit be kell dugni a kis lehajtható csatiba, megadta magát és összezárt két érintkezőt, el is pukkant a meghajtó ic. Így most van egy felül jó, alul sötét monitorom.Köszönöm.
Életembe nem cseréltem még ilyen pirinyó és soklábú ic-t, ha megérkezik jelentkezek ezirányú tanácsokért.
-
mezis
félisten
válasz
Tankblock #63763 üzenetére
Én inkább egy csavaros foglalatba való, 1 - 3 W-os LED-es fényforrást működtetnék dupla kapcsolóról.
Az egyik kapcsoló sorba kapcsolna a LED-el alkalmas méretű (és váltó feszültségű) kondenzátort. Ez csökkentené a fényerőt éjszakaira. (100 - 300 mikroF).
A másik kapcsoló meg a 230V-ot kapcsolná a LED-es "izzó"-ra. -
válasz
Tankblock #63757 üzenetére
A ledet nézd meg.
Ha a kapacitív előtétellenállásba nem találtál soros ellenállást, valószínűsítem hogy a csúcsáramoktól a led elhalálozott.
100 mikrós kondit vagy rosszul nézted, ha puffer akkor is kell lenni egy 100-470 nanofarádos 400V soros kondinak még, ennek a drasztikus kapacitáscsökkenése is ezzel jár amit leírtál. Vagy ezt nézted 100mikrósnak. -
válasz
Tankblock #62819 üzenetére
Ezt néztem én is, de L profilt inkább, 400 Ft/méter itt a közelben. Nem kell belőle túl sok (max 4m), szóval nem lenne vészes kiadás, plusz vennék egy rendes, nem kínai tápot is a szalaghoz a nyugalom miatt. Csavarozás helyett mondjuk Pattex lekaparható ragasztóra gondoltam, hogy ne kelljen az ágyat bántani.
Na és ja, a sufnituning megvolt
Szeretem a spontán dolgokat, érdekes dolgok tudna kisülni belőle
-
Teasüti
nagyúr
válasz
Tankblock #61227 üzenetére
Eleinte nem, most pillanatnyilag egy 8 ledes stick-el kísérletezek, ezt közvetlenül hajtottam az Uno-ról gond nélkül (USB kapcsolattal).
Aztán beraktam egy 100 uF-ot a 8 ledhez, mert miért ne alapon.Aztán közben megismerkedtem a strapping pin-ekkel és rájöttem, hogy én bizony a 12-es porton vezérlem a ledeket, ami a flash feszültségét állítja be. Mondjuk fel kéne húzni és az egészen biztos, hogy nincs az adatbuszon feszültség...
Aztán ami még megmagyarázhatatlan, hogy a földet átraktam másik GND lábra és láss csodát nem fagy ki menet közben.
Úgy tűnik elég hektikus a működése, de per pillanat hajlandó elindulni és meghajtani közvetlenül a led stick-et.
Van amikor meg kell neki egy-egy reset.Most mindjárt kipróbálom külső táppal is. Ha megy, akkor nyertem.
-
Teasüti
nagyúr
válasz
Tankblock #61224 üzenetére
A helyzet az, hogy idáig kísérleteztem és fogalmam sincs mi miért történik.
Végső soron úgy néz ki képes szint illesztés nélkül is vezérelni a ledeket a lap, a szoftver is tud működni ha akar. Többféle library-t néztem hozzá, viszont az amivel tegnap szoptunk az néha nem adott ki magából csak egyféle jelet. Kipróbáltam a szalagot 3.3V-os tápról is, hogy ne kelljen szintet illeszteni és miközben rajta volt a szkóp a szalagon, egyszer csak megjött az animáció.
Utána átraktam 5V-ra és még mindig működött. Vagyis szintillesztés nélkül is mennie kellene.
Ha leveszem a szkópot, akkor anomáliákat kapok, mintha a zajt szedné össze az adatbusz.
Visszarakom, megint jó.
Egyszer volt egy pont, amikor már levett szkóp mellett is jó volt.
Egyszerűen nem értem az okát.
Amikor mérem, akkor nincs rajta zaj, csak némi ringing figyelhető meg az éleken, amit csillapít valamennyire a 220-as ellenállás a GPIO porton.
Próbáltam bypass kondikat rakni a szalag elé, úgy tűnik nincs hatással semmire.A lap viszont szerintem hibás. Ha nincs usb-re dugva, egész egyszerűen nem hajlandó működni.
DC/DC konverterrel hajtanám az 5V porton. A feszültség nem zuhan be, rámértem.
Amikor lehúzom az usb-t, azonnal megfagy. Visszadugom, akkor reset után ezt a hibát adja:rst:0x10 (RTCWDT_RTC_RESET),boot:0x33 (SPI_FAST_FLASH_BOOT)
flash read err, 1000
Falling back to built-in command interpreter.
OKEzt egészen addig adja, amíg le nem húzok mindent az 5V portról, akkor is ha current sink vagy current source van éppen (bocs, magyarul nem találom a frappáns kifejezést) attól függően, hogy a külső táp üzemel-e.
Amint lehúzom reset nélkül beboot-ol és megy a program.
Amint visszadugom és bár a ledek nem mehetnek, mert pwm vezérlés nélkül inaktívak (táp lehúzva) de mégis azonnal kifagy és megint ezt a hibát dobja.
Ha megint lehúzom, akkor megint boot-ol magától.Néha ha olyanja van, akkor vmi Guru Meditation Error-t kapok és megjelöli azt a sort, ahol a hiba volt.
Pedig a szoftver hibátlan.Nekem eléggé úgy tűnik hardver hibával van dolgom. Vmiért elszáll a flash chip, ha vmi változás áll be a tápnál. Arra is ki szokott akadni, mikor közösítem a földet a külső táppal, miközben usb-ről megy.
Van amikor nem csinál belőle gondot és fut tovább.
USB nélkül meg abszolút nem tudtam működésre bírni. Csak villog a rajta a piros led. -
