Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
ecaddsell
aktív tag
válasz
aujjobba #86897 üzenetére
Annak a Topshak-nek amit használok van 1 USB kimenete, ami adapterrel fix 5V azaz lényegében 1.5 kimenetesnek mondanám a tápot. A rotary encodere viszont botrányosan van prellmentesítve (ha egyáltalán), talán ez az egyetlen igazán negatívum amit tudok mondani róla. Amennyiért anno vettem persze bőven megérte még így is (most mindennek el van szállva az ára).
(Ill. mivel eléggé össze vannak szorítva a kezelőszervek az M2-re mindig a kisebb feszt kell tenni, hogy ha véletlenül megnyomja az ember akkor ne vágja tönkre ami rá van kötve). -
ecaddsell
aktív tag
válasz
DonThomasino #86898 üzenetére
Szélesebb spektrumot fed le.
Vannak olyan cuccaik amik többet tudnak többért.
Viszont ebben a témában nem ismerem a Rigolt, pl. egy kimenetes táp is van annyiért amit vsz. kevesen engedhetnek meg akár cég szinten is itt nálunk (hacsak nem valami nagyon spéci dologgal foglalkoznak).
Persze van olcsóbb 3 kimenetes is mint pl. DP832.
Batronixról érdemes tájékozódni. -
aujjobba
addikt
DC barrel jack (dugasztap?) PCB-re forrasztasa hogyan tortenik?
Marmint a fogado reszenek.
Kiall belole harom lab, mindegyiknek a vegen egy-egy kor alaku lyuk.
Nade ez a lab nem megy at a furatokon mert egyreszt szeles, raadasul nem is raszterre esnek a labak.
Furkaljam ki a probanyakot ahogy sikerul?#86889 ecaddsell
Egyelore hobbicelra jo ez igy (garis egyelore, nem bontom meg).
Inkabb az faj, hogy csak egy kimenete van, valoszinu majd egyszer veszek valami komolyabb cuccot.
Most az 5V-os kiserletezeshez (AVR, rotaryencoder, LCD hajtas) osszedobtam kulon egy kis DC-DC konvertert, meglepoen jo lett, LM2575T-vel.
Ahhoz lenne jo egyebkent a fent kerdezett DC dugot feltenni -
ecaddsell
aktív tag
válasz
DonThomasino #86894 üzenetére
Bár jópár Siglent cuccal van tapasztalatom és ez alapján bátran merem ajánlani (azért az sokat elárul rólunk, hogy a nem profi LeCroy cuccok lényegében átcímkézett vagy más SW-el futó Siglentek), de ezzel a táppal pont nincs közvetlen tapasztalatom.
Ha neked kell a 60V akkor a két kimenetet sorba kell kötni, azaz csak 1 szabályozható lesz.
A tip. labortáp egyébként inkább a 0-30/32V kategória.
Ha sokat kell a 60V lehet mást kell nézni. -
Dr. Szilikát
őstag
válasz
DonThomasino #86890 üzenetére
Hasonlóan, mintha gyanúsan forró valami lenne és az ember előbb óvatosan legyezgeti az ujjak külső részével, hogy teszteljük.
-
darvinya
titán
válasz
Dr. Szilikát #86887 üzenetére
Már anno hatósághoz is benyújtottam egy szabályzatot, hogy aki balkezes, azaz a balkeze az ügyesebb.
Annak kötelezővé tegyék a munkavégzéshez védő kesztyű.
Esetemben a kolléga mentése döbbentet rá, hogy nem mindegy melyik kézem jön be az áram.
Bal kezes volt, s csak annyit vettem.észre, hogy nem válaszol, arc izmai miatt totál eltorzult az arca.
Semmi égés, stb. csak áram megszakítása után összerogyott, mint egy rongybaba.
1 órán keresztül felváltva pumpáltunk és lélegeztettünk, mire megtalálták a mentősők az építkezés helyszínt. -
ekkold
Topikgazda
válasz
tordaitibi #86881 üzenetére
Létezik pl. AC bemenetű optocsatoló, amiben 2db led van antiparalel kötve (PC814 és hasonló típusok). Az 1MΩ át tud hajtani a ledjein 0,2mA-t. Az optocsatoló másik oldalán ezt már simán lehet érzékelni, mondjuk egy tranzisztorral. Azzal meg már azt vezérelsz amit szeretnél...
-
DonThomasino
veterán
válasz
Dr. Szilikát #86887 üzenetére
Ez úgy érted, hogy nem tenyérrel érinteni,
hanem a külső kézfejeddel először ? -
ecaddsell
aktív tag
válasz
DonThomasino #86884 üzenetére
Ilyenkor nem árt tisztázni pár dolgot, hogy mit szeretnél, mire kell stb.
Csak lineáris vagy kapcsolóüzemi is jó? Valami régi/ismert márka kell vagy jó a keleti is?
Max. fesz?
Max. áram?
Pontosság, programozhatóság, áramkorlát mennyire gyorsan kell reagáljon, mennyire zavar a venti zaj stb.
Ebbe egyébként már egy olcsó multi (2 vált., 1 fix) szűken belefér (Korad, Siglent) vagy több különálló.
Nekem ebben a témában olcsó cuccaim vannak, lineáris meg kapcsolóüzemű Topshak LW-3010EC (jelenleg normális áron nem lehet kapni, anno Bg-on vettem; kicsit módosítani kellett, hogy kevésbé legyen a kimenet zajos).
A kapcsolóüzemű tápoknak a nagyobb kimenő zajon felül a lassúbb reakció a terhelés változására a legnagyobb hátránya.
A trafó leágazásos lineárisoknál a relé, ha sokat kapcsolgat el tud halni.Multiban pl. Siglent SPD3303X-E, olcsó 1 kimenetes pl. Korad KA3005P (ennek van 60V/5A ill. 30V/10A verziója is).
aujjobba
Nekem sikerült a MOSFET-ek lassításával kb. 280mV Pk-Pk/12mV RMS ről leszedni a Topshak-et 83mV Pk-Pk/3.7mV RMS-re (neten kereshető a módszer). -
aujjobba
addikt
válasz
DonThomasino #86886 üzenetére
Nekem ax3005ds van toluk, ez egy-kimenetes kapcsolouzemu, 30V/5A.
Ezt ki is adja magabol, de amugy eleg zajos, es ha meg van terhelve en kisebb feszultseget merek a vezetek vegen, mint amit o mutat.
Nem teljesen digitalis, marmint a beallito tekerok sima tobbfordulatu potik, nem rotaryencoder, es az aramkorlatot nem latom elore, hogy epp mennyire allitottam be.
Elkezdem terhelni, aztan amikor tulmegy a hataron esik a feszultseg es mutatja hogy aramlimit aktiv, de kicsit fura forditott logika ez.Hobby celra elmegy.
-
Dr. Szilikát
őstag
válasz
darvinya #86883 üzenetére
Nem vagyok épp a humor ellen sem, de netes történetekben két tanulságos példával találkoztam, ami jobban megmaradt. Noha számomra nem annyira újdonság, de jól mutatja, mennyire résen kell lenni.
Egyik esetben villanyszerelő felment az oszlopra, ahol csupasz karral próbált ügyeskedni, átnyúlni egy vezetéken. Persze, valahogy hozzáért, amitől az izom rárántott és már nem tudott lejönni róla. Külső szemlélők már csak azt látták, hogy lóg és rángatózik.
Másik esetnél műhelyben egy 230 V-os készülék vezetékét lecsupaszította valaki, hogy majd beforrasztja. Bedugja a pákát a konnektorba, ámde pont azt a kábelt dugta be, aminek vége a kezében volt.
Az izom itt is rárándult és képtelen volt elengedni, hiába hadonászott. Az volt a szerencséje, hogy kapálódzás közben összeért a két szál, lenyomta az automatát, így megúszta egy kis égési sérüléssel.
Nem véletlen, nekem már gyerekként elmagyarázta a villanyszerelő rokon, hogy kétes esetben előbb csak külső kézzel szabad közelíteni (pl. egy motorhoz, fémtárgyhoz), mert így az izom önmagunk felé ránt. Nem rá, a tárgyra. Ezt persze azóta tapasztaltam is párszor.
Ez nyilván nem arról szól, hogy a mérés stb. ellenőrzés helyett. Hanem előbb ellenőriztük a feszültségmentességet és még utána is óvatosan közelíteni.
-
CPT.Pirk
Jómunkásember
válasz
DonThomasino #86884 üzenetére
Feszültség, áram? Úgy egyébként pl. az Axiomet cuccait nézd meg, mi azokat használjuk melóban.
-
DonThomasino
veterán
Egy megfizethető digitális labortáp vételén gondolkozom.
Van valaki, aki mostanság körbe járta a témát, vagy esetleg használ ilyet
vagy javasol bevált márkát ?
A keret 100-150e már ha ennyiből érdemes ilyet venni. -
darvinya
titán
Ez csak vicc, mert aki csak fázist fogott rossz földeléssek.
Az tudja, hogy sosem táncol.
Én ezt egyáltalán nem tartom viccesnek, mert többször fázis kaptam rossz földelésnél.
De az, amikor tényleg megcsapja az áram, vagy csak a kollégáját, s 1 órán keresztül azon küzd, hogy családja ne gyászjelentést kapjon.
Azt már ezeket inkább betiltatná. -
aujjobba
addikt
Számold ki mondjuk 100Hz-es határfrekvenciára az R és C értékeket (-3dB), és ebből tehetsz két fokozatot.
Van erre kalkulátor, az egyik értéket vedd fixre, a másikat számolja belőle. Érdemes a kapacitást fixálni, mert abból nincs olyan sokféle és a nagyobb költségesebb.Általános jótanács, minél magasabb a frekvencia amit használsz, annál kisebb értékű komponensek fognak kelleni.
-
válasz
ekkold #86864 üzenetére
Pontosan erre jutottam én is, csak nem tudom, hogyan lehetne kivitelezni 1mohm környékén a figyelést.
Mert tökéletesen működne pl. 2 optocsatolóval amit beállítok 20-20mA-re. Csak akkor a szimmetrikus földfüggetlen 230voltból csináltam egy 2x115voltos rendszert a földhöz képest ami a föld felé azaz érintésnél képes 20-40mA-t is átkergetni rajtam.
Glimmlámpás optocsatolót meg még nem láttam
Erre szeretnék valami irányt, kezdőlökést hogy hogyan lehet nagyimpedancián megoldani a figyelést. -
ViZion
félisten
válasz
tordaitibi #86878 üzenetére
más nyelvben sem jobb a helyzet, négyszögcső (vierkantrohr) -> zártszelvény
Lëvï: köszönöm!
-
-
ViZion
félisten
Erre vki? [link]
-
#32277248
törölt tag
válasz
daninet #86871 üzenetére
Még mielőtt nagy kukázásokba kezdenél, ne felejtsd el formázni őket. Idézek egy szövegrészletet:
"Elektrolitikus kondenzátorok formázása
Prof. Tudor Pacuraru YO3HBN
Részlet:
Az elektrolitikus kondenzátort formázni kell. Ehhez szükségünk van egy egyenáramú tápegységre.
A névleges feszültségének egy harmadával kezdjük, ezt kapcsoljuk rá egy minimum 2 wattos, 10-15 kOhm-os ellenálláson keresztül. Pólusaira párhuzamosan egy bleeder-t, vagyis egy 150 kOhm-os kisütő ellenállást szereljünk. Néhány perc után kapcsoljuk ki az áramforrást, süssük ki az elkót, majd kézzel (óvatosan) vizsgáljuk meg a hőmérsékletét. Ha meleg, akkor a szivárgási áramok mértéke a dielektrikumban túl nagy, vagyis az alkatrészt nagy valószínűséggel kidobhatjuk. Hagyjuk kihülni, majd óvatosan kapcsoljuk rá újra a feszültséget, ez esetben 10-15 percig. Két lehetőség adódhat: vagy felforrósodik, és akkor ki kell dobni, vagy hat a formázás, és akkor legfeljebb langyos lesz. Ha az elektrolit tovább nem melegszik, néhány órai formázás után növelhetjük a feszültséget a névleges érték 50-60%-ára. Ne feledjük, hogy minden kikapcsolás után ki kell sütni a kondenzátort. A formázás hatékonyságával egyenes arányban nő a szikrázás mértéke is a kisütésnél: idővel igazi csattanásokká válnak. Ez természetes, a formázással az elkó kapacitása folymatosan javul, illetve közeledik a névleges értékhez.
Alig tíz órai formázás után névleges feszültségen is tesztelhetjük, vagy legalábbis azon, amelyen működni fog. Ha fél órán belül nem melegszik fel, akkor használható a tervezett áramkörben.
Az eljárás kissé körülményesnek tűnik, de a valóságban feltétlenül szükséges, egyébként a kár mértéke nagy lehet, mert egy rossz kondenzátor tönkreteheti az egész áramkört.
Kitartani kényszerülök három aspektus mellett:
- A formázás nem csak a bontott, több évtizedes elkókra vonatkozik. Minden nagyfeszültségű elektrolitikus kondenzátort formázni kell, még akkor is ha vadonatúj, és éppen most hoztuk el a boltból - ha el akarjuk kerülni a katasztrofális meghibásodásokat.
- A pólusok rövidre zárása (áthidalással való kisütése) egy feltétlenül szükséges biztonsági eljárás. Ne áltassuk magunkat azzal, hogy amúgy is „testen van” a fémes burkolata. Nagyon kellemetlen meglepetés érhet bennünket, sőt halálos is!
- Az elektrolitikus kondenzátoroknak van egy „normális” felhasználási helyzete, ez általában vertikális. A régebbieknek alul menetes részük van, anyacsavaros rögzítéssel, a legújabbak felül sajtolás nyomait viselik (ez megakadályozza a repeszek képződését robbanás esetén).
Ritkábban előfordulhat horizontális felfogatású elkó is, megfeleő rögzítő bilincsekkel. Nagyfeszültségű elektrolitikus kondenzátor nem megfelelő rögzítése (ferdén, fordítva stb.) változatlanul az alkatrész meghibásodását okozhatja. Ezt inkább kerüljük.
Érdemes időt szánni rá. -
Batman2
őstag
válasz
Dr. Szilikát #86850 üzenetére
...Hogy mit nem integrálnak már egyetlen placsniba...
Lassan már a PC táp is csak egy placsni lesz...Üdv.
-
Batman2
őstag
válasz
tordaitibi #86849 üzenetére
Szerintem nem túl egészséges, minimum a szigetelés gyorsabb öregedése miatt, még ha a gumi jól is bírja, bár inkább a vizes helyeken jelent pluszt.
A gumi meg hajlamos jól berepedezni, ha öregszik.
Kéne ott valami távtartás, vagy plusz szigetelés, elválasztás, legalább egy kábelcsatorna a lemeztől.Üdv.
-
PHM
addikt
válasz
lanszelot #86863 üzenetére
Praktikusan úgy érdemes a furatszerelt alkatrészeket beforrasztani, hogy a
legalacsonyabbal kezded és sorban haladsz a legmagasabbikig.
A lábakat pedig közvetlenül az ónpogácsa fölött vágd el.
A forrasztás akkor jó, ha egyenletesen befutja az alkatrészlábat és fényes a felülete. -
ekkold
Topikgazda
válasz
tordaitibi #86861 üzenetére
A védővezetős fogyasztókat egyenpotenciálra kell hozni (EPH), magyarán a védővezetőket össze kell kötni egymással, és földelni.
Ehhez a földhöz képest lehet mérni valamilyen eszközzel (célszerűen olyannal ami legalább két bemenettel rendelkezik) a két áramot vivő vezető feszültségét. Ha a két vezetőn hasonló nagyságú feszültség van (és a túláramvédelem sem kapcsol le) akkor valószínűleg nincs testzárlat (és egyúttal tudjuk a feszültség értékét is).
A másik lehetőség két db egyforma ellenállással (pl. 1Mohm) csatlakozunk a két áramvezetőre. Az ellenállások közös pontjáról áramot mérünk a föld felé. Ha nincs számottevő áram, akkor nincs földzárlat sem. Ha az egyik ágon testzárlat van, akkor ebben az esetben kb. 0,230mA-t áramot mérhetünk AC-ben. Precizebb méréshez lehet kisebb ellenálásokat használni, de semmiképpen sem célszerű 1mA fölé menni, tehát min. 240kohm kell. Legalább 2W-os ellenállást célszerű használni (nem a teljesítményigény, hanem a feszültségtűrés miatt, ill. biztonsági okokból).
-
Kedves csopitagok, elakadtam.
Van egy foldfuggetlen 230 V rendszer, amire hagyomanyos foldelt azaz vedovezetos fogyasztok is csatlakoznak.
Egy inverter kimenete.
Itt hogyan tudnek egy esetleges foldzarlatot detektalni, barmelyik ágon? -
demars
addikt
Sziasztok.
Pufferkondenzátort hogy méretezitek, mi alapján? -
#32277248
törölt tag
válasz
lanszelot #86858 üzenetére
Működés szempontjából teljesen mindegy, hogy egy polaritásfüggetlen alkatrész hogy van beültetve. Esztétikai szempontból úgy illik (és ez nincs szabványosítva), hogy a feliratok mind egy irányba nézzenek és az ellenállások kezdőgyűrűi is egy irányba legyenek, ha felirat van rajtuk az olvasható irányban álljon. Helyet nem kell hagyni az alkatrész alatt csak a nagyon melegedő alkatrészeknek pl nagy teljesítményű ellenállás/dióda. Nekem negyed évszázaddal ezelőtt így tanították, lehet azóta más van ezt nem tudom. 🤷♂️
-
lanszelot
addikt
válasz
ViZion #86856 üzenetére
Hello,
Itt nincs szervíz. Itt kuka, és új.Az egész neten nem találtam semmit.
Azt tudom, hogy mindegy hogy forrasztom be.
És ha szalvétára kaparsz egy egy bútor méreteit ott is mindegy jobb vagy bal oldalra írod a számot, és ferde is lehet.
De műszaki rajznál már nem.
Ugyanígy biztos van valami hogy kell beforrasztani a komponenseket. De sehol se találom
Készülj elő, írd össze, tervezd meg...stb ez van. De szabvanyt sehol se találok . Az ok hogy egy felé álljon, de merre fele?Ha valaki tervezett már nyákot, az csak tudja mi a szabvány.
Számítógép alaplapon is egyfele állnak az 1es lábak. Plusz jelölve is vannak. Régen a jumpereknek is arra volt az 1es lába.
Tehát tuti van szabvány.
Én a műszaki rajz szerint raknám be. De el tudom képzelni hogy már csak azért se úgy van. -
ViZion
félisten
válasz
lanszelot #86853 üzenetére
űaz első passz, szerviz, vagy fotók. A másodikra pl. YT soldering tutorial.
Aminek nincs polaritás jelölve, annak kb. mindegy (ellenállás az minden irányban ua. szokik lenni). De a cuccra rákeresve is tutira lesz netes szerelős videó. Mire jó? kb. mint a multiméterSemmire, ha nem olyasmiket szerelsz, aminél kellene extra adat. De aki tudja használni, annak hasznos.
-
Batman2
őstag
válasz
Dr. Szilikát #86852 üzenetére
Csak átfutottam este a szöveget a kollégának, aztán amire emlékeztem, azt írtam le, amire nem, azt nem !
Üdv.
-
válasz
Dr. Szilikát #86850 üzenetére
Köszi!
-
lanszelot
addikt
válasz
lanszelot #86844 üzenetére
Hello,
Ebben #86825, vagy ebben #86844 tudna valaki segíteni?Dr. Szilikát:
Nekem is van egy időjárás órám ami automatikusan kéri le az időt /nem internetről/
Az is el szokta állítgatni magát.
Ekkor hiába kérek jelet manuálisan, rossz időt kér le. manuálisan be kell állítanom az időt, és utána müködik egy darabig.
Mivel radio controlled a tied is valószínű neked is bekavar valami.
Pl mikro, telefon...valami
Kötsd ki a radio kontrolled részt és nézd megúy is elállítja e magát. -
Dr. Szilikát
őstag
válasz
Batman2 #86841 üzenetére
Mivel ez egy egyszerű, vagy egyszerűsített rádiófrekvenciás adatátvitel, így lehet, hogy kritikus az 560ohmos ellenállás értéke...
Nincs jelentősége, ahogy írja is:
To operate, you need three resistors: 2x4.7kΩ and one 560Ω (precision not critical), wired to GPIO4 and GPIO17 like so...
-----------------------------------------------
De ha túl közel van az antenna az órához az is lehet baj, mert interferencia lehet az óra ferrit antennájával és akkor bizonyára hibás lesz a jelátvitel.Azzal nem tud interferálni (frekvenciák keveredéséből van az interferencia), túlvezérelni tudná esetleg az érzékeny vevőt, amitől torzulna a jel. Az interferencia itt a környezet, avagy mások kártékony zavarására értendő, kiemeltem a vonatkozó részeket:
The signal is very weak, so bring this wire-loop close to your radio watch/clock.
Being too close to the clock can confuse a sensitive receiver, so you might need to experiment with the distance.
The antenna set-up is intentionally not optimal to just be good enough for a local watch but hopefully not causing interference. Further improvements of course can be done to the antenna for increased transmission distance, such as using a ferrite, making it an LC circuit or adding an amplifier. Only go in this direction after familiarizing yourself with allowances of radio transmissions in your area on your frequency of interest.
---------------------------------
Úgy értem a leírásból, hogy vannak olyan régebbi órák, amik manuálisan gombokkal nem állíthatóak be, csak rádiófrekvenciásan a gyártó régiójának megfelelő időjellel.
Időzónára vonatkozó infók vannak a DCF77 szabványban is:
https://hu.wikipedia.org/wiki/DCF77
De arra még nem tudtam rájönni, hogy a (német) WT-300D időzítőm miért állítja el magát mindig plusz 2 óra és 15 perccel, amint veszi a jelet.Tehát pl. 19:45 helyett 22:00 (volt nyáron). Régebben mintha jó lett volna, bár pontosan nem emlékszem.
-
Dr. Szilikát
őstag
válasz
tordaitibi #86833 üzenetére
Ilyen Samsungok szerepelnek a neten, PFC nincs:
https://www.youtube.com/watch?v=HxP1WgWMXKA
https://www.youtube.com/watch?v=jnCaXwxxjOY
https://www.youtube.com/watch?v=DWTEWSW7ftQA nagy toroid csak a szokásos zavarszűrő, amellett a segédtáphoz van még trafó. Motor részére a 230 V egyenirányításra és pufferelésre kerül, abból kap 3 fázist egy IPM IC-n keresztül, ami lehet ilyen:
Ez a panel már másképp néz ki, itt sincs PFC:
https://www.youtube.com/watch?v=ByZi7e1uAkY
Egyébként a PFC a teljesítmény, illetve hálózati zavartatás függvénye (különösen a sokat tárgyalt szinusztorzító hatás), az engedélyező hatóság a hálózatra gyakorolt hatást vizsgálja. Hogy a gyártó ezt milyen módon szavatolja, már az ő dolga. Ezt meg tudták oldani így, ezek szerint.
#86825 lanszelot
Háztartási gépekkel én is főleg hobbi szinten találkoztam, vagy szervizemben alkalmilag. Az említett típust nem tudom így távolról elképzelni, hogy miért nem vehető ki a szénkefe, amit illene azért lehetőleg cserélhetőre gyártani, még az "eldobós" világban is. Méretét is úgy lehetne levenni, vagy épp a mozgását szabaddá tenni.
-
Gumiszigetelesu kabelt elvihetek kozvetlenul trapezlemez teto alatt?
A homerseklet miatt kerdeznem, barna a lemez, nyaron lesz 60 fok is a kabel.
Terhelhetoseg erosen tulmeretezve, amiatt nem fog melegedni. -
#32277248
törölt tag
válasz
ViZion #86845 üzenetére
"több variáció is volt, ezt melyikre írtad?"
Az egyeb megoldásra irtam, a képen lévő kapcsolás tulajdonképpen egy ssr belső kapcsolása, de ha készen veszed meg nyilván egyszerűbb dolgod van.
Nem kell sorosan ellenállás az ssr és a gpio közé, de én tennék egy 10K ellenállást párhuzamosan az ssr bemenetre, hogy az esetleges lebegés ne okozzon gondot. (Boot alatt bemenetként viselkednek a gpio tüskék és megjeleneik egy 1.6V rajtuk amiről már képes meghúzni az ssr)
-
lanszelot
addikt
Hello,

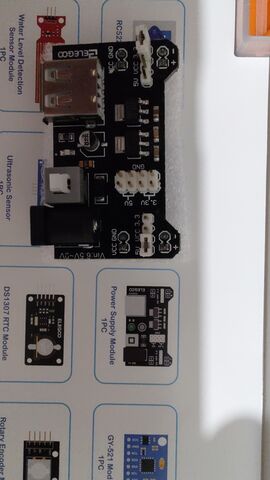

Vettem egy ilyet. Az smd alkatrészek rajta vannak, azt a verziót vettem. Azokat nem tudtam volna felforrasztani.
Mik a forrasztás szabályai?
Gondolom mint a műszaki rajznak annak is vannak szabályai.
A nem polarizált alkatrészeket gondolom egy irányba, de melyik az az irány.
Illetve teljesen le kell nyomni a nyákig, vagy hagyni kell egy pici rést? Mennyire kell levágni a lábakat utána? StbIgazából azt se nagyon tudom mi az oszcilloszkóp
, csak az össze szerelés miatt vettem. Remélem majd elektro szakkörön vesszük. Ha nem akkor majd megkérem a prof-t , hogy magyarázza el nekem.
-
Batman2
őstag
válasz
cibere11 #86839 üzenetére
Jó, most már értem a csatolt oldal alapján, valóban az egyik 560ohm.
Mivel ez egy egyszerű, vagy egyszerűsített rádiófrekvenciás adatátvitel, így lehet, hogy kritikus az 560ohmos ellenállás értéke, a tieid között viszont nincs olyan, amiből 560 jönne össze.
Úgy értem a leírásból, hogy vannak olyan régebbi órák, amik manuálisan gombokkal nem állíthatóak be, csak rádiófrekvenciásan a gyártó régiójának megfelelő időjellel.
Az okos telefonos, vagy micsoda alkalmazás egy hardveren keresztül ezt a jelet szimulálja és sugározza ki egy 10-20 menetes, légmagvas tekercsen át, ami mindössze pár centiméteres átvitelt tesz lehetővé.
Azt írja, ha nem reagál az óra, akkor még lehet növelni a menetszámot, ezzel az antenna erejét, vagy lehet próbálkozni ferrit magvas tekercset alkalmazni, mint antenna, nagyobb távolságra vihet, esetleg rezgőkörrel kombinálva.
De ha túl közel van az antenna az órához az is lehet baj, mert interferencia lehet az óra ferrit antennájával és akkor bizonyára hibás lesz a jelátvitel.
Jó próbálgatást hozzá !Üdv.
-
Batman2
őstag
válasz
cibere11 #86839 üzenetére
Nem 570, hanem 470ohm, a sárga csík az elején az mindenképpen négyest jelent, a kérdés csak az utána levő csík volt, hogy kék, vagy lila.
Az hogy 460 vagy 470 ohm, illetve 4,6 vagy 4,7Kohm a a legtöbb esetben nem számít, mondom és lila csíkot gyanítok, mivel 47ohm, 470ohm, illetve 4,7Kohm a szabványos érték.
A vezeték kérdésedet nem értem.Üdv.
-
cibere11
tag
válasz
Batman2 #86838 üzenetére
Köszönöm.Ha 560 helyett 570 az ellenállás az számít?https://github.com/hzeller/txtempus Ezt szeretném összehozni.A feltekert vezeték vastagsága számít?
-
Batman2
őstag
válasz
cibere11 #86837 üzenetére
1. kép: 100ohm, 460 vagy 470K, attól függ, hogy a második csík kék, vagy lila !
Én kének látom, de nem tudok 460ohmról, 470-et tudom szabványos értéknek.
2. kép: 4,6-4,7Kohm, a második csík színe itt is kérdés,
3. kép: 100ohm-0,5% tűréssel, és 46 vagy 47 ohm.
BSS elektronikán ott a színkód kalkulátor, külön 4 és 5 sávos ellenállásokhoz.Üdv.
-
Batman2
őstag
válasz
hzsolee #86831 üzenetére
Bocs, ez előző kérdésem félre ment, nem személy szerint hozzád akartam címezni, hanem mindenkihez !
Az esetedben látok a panelon egy kicsi mikrokontrollert, a nagyobb vezérlő IC is gondolom, hasonló lehet, fogalmam sincsen a szabályozásáról, legalább is kapcsolási rajz kellene hozzá, de mindenképpen egy fotó a panel forrasztási oldaláról is, mi mivel van össze kötve, anélkül végképp nehéz bármit is mondani !
Ez az egy panel az egész inverter, vagy van ezen kívül még valami teljesítmény panel ?
Soványlom azt a kicsi trafót főtrafónak, ami van ezen a panelon, no persze most nem ez okozza a gondodat s keveslem a FETek számát is ezen a panelon, legalább 6db kellene legyen, plusz nagy teljesítményű diódák.
Ha ezt a csökkent feszültséget stabilan hozza, tartja, akkor a visszacsatoló hálózatban gondolnék valami alkatrész hibát.
Nem értem, hogy miért nem volt fordított polaritás elleni védelme, mondjuk egy reverz teljesítmény dióda a biztosítékok után, akkor csak a biztosítékok sülnek ki, de nem károsodik semmi.
A FETek próbáját sem teljesen értem, hogyan végezted, a reverz védő diódán kívül én nem sok mindent tudok kimérni rajta, de lehet én nem tudom jól.Üdv.
-
Batman2
őstag
válasz
aujjobba #86828 üzenetére
A vaskloridos maratás nem különösebben veszélyes, enyhén savas tulajdonságú, csak erősen színez, használat után kiönthető a lefolyóba, hátránya a viszonylag hosszú maratási idő, amin melegítéssel lehet kicsit segíteni és hogy nem látszik benne a lap, csak ha lecsorgatod róla a folyadékot.
A másik egyszerű módszer a háztartási sósav + hidrogénperoxid (pl. gyógyszertárból), mindkettő beszerezhető háztartási mennyiségben. A kicsit hígított sósavhoz önteni egy egy kevés hidrogénperoxidot és már mehet is bele a lap. Gyors módszer, jól látható benne a lap maratás közben is, semmi veszélyes anyag nincs benne, így ez is mehet a lefolyóba használat után, persze érdemes utána engedni egy kis vizet is a lefolyóba, no de úgyis le kell öblíteni a lapot is.Üdv.
-
#32277248
törölt tag
válasz
tordaitibi #86833 üzenetére
Ha van is bennük pfc (nagy ritkán) az kimerül egy nagy vasmagban.
-
Kérdés.
Egy nemrégi, inverteres Samsung hűtőszekrénynek a tápja mezei, vagy aktív PFC-s? Tudna ebben valaki segíteni? -
aujjobba
addikt
-
aujjobba
addikt
Ahogy barangolok itten a különböző alkatrészek rejtelmei közt, egyre többször jön szembe olyan, ami nem létezik furatszerelt formában, vagy jóval drágább úgy.
Ti SMD alkatrészeket használtok, ha igen PCB-t hogyan készítetek hozzá?
Valahogy nincs sok kedvem savakkal bajlódni, tárolni ezeket, kiönteni ha már nem kell (egyáltalán ki szabad önteni?).
A próbanyákos megoldás nem az igazi, sokszor egyszerű kapcsolásokat is csak keresztbe-kasul tudok megoldani, már egy groundplane is nagy segítség lenne. -
hzsolee
őstag
Üdv!
Sikeressen kinyírtam egy APC szünetmentest. Fordítva tettem rá az akkut. Igazából a két nagy bizti meg a panelen egy nyák összekötés füstölt el láthatóan. Ezeket orvosolva elindul viszont csak kb 170-180V a kimenő feszültség. Van 4 mosfet, ezeket kiforrasztottam, de úgy mérem jók (G-S, G-D nincs átütve ill dióda állásban G-S rövidzár D-S diódaként viselkedik) Merre érdemes keresgélni? Sokat nem áldoznék rá, néztem 6-7 ezerért lehet venni. Gondolom mivel nem szinuszos annyira nem mozgatja az embereket...Pirossal az említett dolgok
-
lanszelot
addikt
válasz
Dr. Szilikát #86824 üzenetére
Nagyon szépen köszönöm.
Akkor a kis power supply -t fogom használni.Ha szervízben dolgoztál esetleg tudnál segíteni:
Van egy Ufesa bv4630 ami szénkfe problémás.
Mindig szét kell szednem és megtolni a szénkefét mert meg van szorulva mind két oldalt, és nem ér hozzá egy idő után.
Gondoltam veszek bele új szénkefét.
De -se azt nem tudom hogy tudnám kivarázsolni , mivel bele van szorulva.
-se azt hogy milyen kell bele.
Ami a szénkefét a forgó résznél tartja az fix, nem leszedhető.
A szénkefét egy rugó nyomja hozzá. Nyomná, csak nem tudja mert én is alig bírom rá nyomni annyira meg van szorulva
Nagyon jó kis gép, tökéletesen működik, nincs szívem kidobni. -
Dr. Szilikát
őstag
válasz
lanszelot #86822 üzenetére
Azért gondoltam hogy a 3,7 es akksit feltöltöm és az nem teszi tönkre a ledet, ellenállást, stb
Ez nem egészen így működik, még elemmel is lehet kárt okozni, pláne egy erősebb Li-ion akkuval. Amikor elkezdtem dolgozni az egykori Gelka szervizben, alap dolog volt, hogy az elemes rádiókat labortápról indítjuk. Egyrészt beállítható áramkorlát, ezáltal is véd, továbbá már rutinból láttuk rögtön, mi a normális vagy "kóros" áramfelvétel, esetleg zárlat. Utóbbi esetben nem kínozni, hibát keresni, melegedő alkatrészek, ilyesmi.
Egyébként ezeknél 3,7 V csak a névleges (átlagos) feszültség. Feltöltve 4,2 V és áramra nem gyengék általában. A képeden látszó kis tápmodul viszont zárlatvédett "stabkockákkal" működik (bár én nem nagyon kedvelem ezt az elnevezést, már eleve a "kockával" is vannak gondjaim, mint mértani fogalom, értelmezhetetlen magyar szokás, kockának nevezni bármit, ami nem is az stb.).
A "bread board" már így terjedt el a magyarban, így szoktuk meg. Próbapanel létezett ugyan régen is, de nem ilyen speciális fajta.
-
lanszelot
addikt
válasz
Dr. Szilikát #86814 üzenetére
Először is nagyon szépen köszönöm mindenkinek a válaszokat.
Legelőször EcoPityu elektronika konyha nyelven yt sorozat kísérleteit szeretném megcsinálni.
Már végig néztem a sorozatot, csak gyakorlatban semmit se csináltam, ezt pótolnám.Mivel van benne bread board /nem tudom mi a magyar neve/ , meg kábelek hozzá, és ellenállás, led stb, azokat kötögetném össze. Ahhoz nem tudom mekkora a minimum maximum.
Azért gondoltam hogy a 3,7 es akksit feltöltöm és az nem teszi tönkre a ledet, ellenállást, stb
Van a készletben power supply, azt hittem azzal fel tudom tölteni
Bár fogalmam sincs hogy működik.
Van ott 3.3V és 5V.
Gondolom usb-ről vagy a bal lenti fekete csatlakozón át kapja az áramot, és a tüskéken lehet levenni a 3.3V vagy 5V -t
Van multiméterem gondolom ha azzal feszültség alatt kimérem nem teszem tönkre.Vagy a 3.3V ot kössem a bread bordhoz?
Sorozatban ilyen kísérletek vannak, mint ellenállások sorosan, parhuzamosan, azokat méregetni.
Tehát nagyon alap dolgok.
És majd lépésről lépésre haladnék.
Nem akarok beleugrani egyből az egyik project be, mert tuti csak gubanc lesz így nulla tapasztalattal. /És minimális tudással/ -
Batman2
őstag
válasz
ekkold #86820 üzenetére
Érdekes kapcsolás, köszi, gratula hozzá !
Akkor más néven Te vagy Skori, ha jól értem. Sokszor látogattam már a honlapot.
Nagyjából értem, ismerem a különböző inverter kapcsolás típusokat, de azért mindent nem értek benne, pláne az önrezgő kapcsolásokban, az kicsit homály számomra.
Mármint azt értem, hogy mik vesznek részt a rezgés keltésében, de hogy ebből milyen rezgés lesz, azt már nem tudom, hiányzik hozzá a megfelelő képletek, szabályok ismerete.Üdv.
-
ekkold
Topikgazda
válasz
Batman2 #86816 üzenetére
Ezek eléggé alap kapcsolások, alaphelyzetben párszáz W-ig lehetnek jók. Nagyobb teljesítménynél már megjelenik pár olyan probléma, amivel kis teljesítménynél még nem, de egy bizonyos teljesítmény felett már muszáj foglalkozni.
De erre az IC-re akár sok kW-os inverterek vagy tápegységek építhetők.
Nagy teljesítmény esetén , ami még kellene (csak nagy vonalakban)
- Lágyindítás: hogy bekapcosláskor a kimeneti kondik töltőárama ne robbantsa fel a feteket.
- Hasonló okokból valamilyen áramkorlátozó vagy túláramvédelmi megoldás.
- Erősebb fetmeghajtás a nagyobb teljesítményű fetekhez (ez további 4db tranzisztorral megoldható)
- Ha nem 12V-ról akarod járatni akkor az IC tápjához kell egy külön "stabkocka", vagy valamilyen egyéb tápforrás.
- A feteket védeni kell a túlfeszültség tüskék, és a trafó lengései ellen. Magyarul úgynevezett snubber áramkör és/vagy esetleg tranziens szupresszorok beépítésére is szükség lehet.Amúgy nem kell kizárni az összes önrezgő megoldást, mert van egy ami kellően szimmetrikus jelet ad, bár némiképpen bonyolultabb mint az itt szereplők. Ez teljesen saját, és egyedi fejlesztés (amikor feltettem a netre, akkor sehol nem találtam ehhez hasonló megoldást):
Skori konverter
Ez egy több részből álló cikkemnek egyik fejezete - esetleg érdekes lehet az elejétől átolvasni. -
Batman2
őstag
válasz
ecaddsell #86803 üzenetére
Persze, meg lehet venni készen is az invertert, én sem halnék bele, ha vennék egy mondjuk 600W-os szinuszosat (bár kicsit sokallom az árát), de akkor hol marad az elektronika, az építés öröme, akkor minek lennénk itt az elektronikai fórumon ?
Nem mellesleg az is jó, ha egyébként már hulladék alkatrészt tudunk hasznosítani, mint az ATX trafó, illetve az sem, ha ismerem, hogy az eszköz milyen alkatrészekből épül fel, tényleg tudja e azt a teljesítményt, amit elvárok, elvárhatok tőle.Üdv.
-
Batman2
őstag
Melyik trafóval felépített kapcsolásnak van vajon nagyobb nyugalmi fogyasztása, egy 50-100hertzen működő vasmagosnak, vagy egy 25-50KHz-en működő kisebb ferritesnek, azonos átvitt teljesítményt számolva ?
Azért is kérdezem, mert van egy mikró trafóm, ami ugye 1000W környékén van, az bőven megfelelne a lakás világításának táplálására, csak az sem mindegy, hogy ha csak egy darab 10W-os LED megy, akkor mennyi a haszontalan fogyasztás, ha egy 1000W-os trafó táplálja azt, vagy célszerű csak kicsivel a lehetséges maximum fogyasztásnál nagyobb trafót használni ?Üdv.
-
Batman2
őstag
válasz
ekkold #86809 üzenetére
Életvédelem:
már gyerekkoromban is próbálkoztam egy tranzisztoros áram szaggatással, hogy aztán trafóval megnöveljem a feszültséget, fénycsövet próbáltam hajtani, vagy nixi csőhöz, vagy glimm lámpához kellett. Párszor bele is nyúltam, rázós élmény volt, de jópárszor már bele nyúltam a 230-ba is figyelmetlenség, vagy hülyeségből, vagy villanyszerelés közben, eddig még meg vagyok !
Igaz, már rég nem vagyok gyerek, a középkorú szervezet már lehet jobban zokon veszi a megpróbáltatásokat, azért köszi a figyelmeztetést.Üdv.
-
Batman2
őstag
válasz
ekkold #86809 üzenetére
Szevasz
Tényleg, most már emlékszem erre a PC trafós, kompakt fénycsöves kapcsolásra, régebben találkoztam vele, de mostanában sosem dobta fel a kereső, valszeg másképp kerestem, de ez is jó lehet !
Köszi a hasznos infókat, így már sok mindent értek, amit tapasztaltam a kísérletezés során !
Szóval akkor az önrezgő és egyszerű oszcillátoros kapcsolások sosem lehetnek biztosak, pláne magas frekvencián, könnyen felborul bennük az egyensúly és akkor elszáll az áramfelvétel, ... meg vele egy-két alkatrész is !
Az IR-es FET meghajtó kapcsolás alkalmas nagyobb teljesítményre is, ha a FETek és a trafó bírja ?
Én is kétszerezővel gondoltam használni az ATX trafót, eredeti tekerccsel, csak odáig nem jutottam, hogy szólóban megfelelően működjön, meg legyen stabilan a 110-115V körüli feszültség, a kétszerező csak ez után jöhetett volna.Üdv.
-
ViZion
félisten
Nekem is van kérdésem... Jelenleg Wemos D1 mini-n egy relé pajzs van, ilyesmi. Kap 5 V-ot, de a Wemos 3,3 V GPIO vezérli, 230 V AC 0,5 A alatti szivattyút kapcsol. Hangos, kicsit aggódom is érte, van-e stabilabb megoldás. Van "komolyabb" SSR relé modul, továbbra is ócó kategóriában, itt 5 V a jel, aktív alacsony ráadásul. Használjam ezt, egy jelszint illesztővel, vagy mosfet-el vezérelve? Lenne az overkill SSR-25DA.
Milyen más megoldás van, ami stabil (mikrokontrollerem nem öli meg, ezt írjátok is kérlek, h melyikhez milyen ellenállás, dióda, stb kellene esetleg), nem extrém drága és esetleg nyákba is tudom forrasztani? Korábban optocsatoló is felmerült, bár ott AC kapcsolt volna DC-t. Mit javasoltok? -
Dr. Szilikát
őstag
válasz
lanszelot #86812 üzenetére
https://www.elegoo.com/products/elegoo-mega-2560-r3-board
Töltéshez TP4056 modul szerintem mindig jól jön a barkácsolók eszköztárába.
Lényeget nem írják a képen, +V / -V kimenet a védelemmel integrált cellák részére.
Vagy rendelhető védelem nélkül is:
-
ViZion
félisten
válasz
lanszelot #86812 üzenetére
Parancsolj. [link]
A lényeg, h az Arduino és a kiegészítői (a legtöbb, nem néztem át) 5 V-al operálnak. A mikrokontrolleren van bemenet, amire 7-16 V DC köthető, a saját tápegysége intézi a többit, 5 V lesz belőle. 9 V a motor lehet esetleg, azt nem ismerem, de leírás vagy írás rajta csak van. Akku töltés az külön dolog, ebben nem láttam olyat, de az egészen más, nem kell mikrokontroller ahhoz. Jó móka, rá lehet kattani az építésre. Van arduino topik is, de inkább SW kérdésekre. -
lanszelot
addikt
Hello,
Kerestem oktatót, de sehol se találtam. Így titeket nyaggatnálak a bugyuta kérdéseimmel
Vettem egy ilyen készletet.
[link]
A kérdésem az lenne: honnan tudom mennyi a minimum és maximum volt és amper ?
Mert van benne 9V elem, 5V usb forrás, stb
De honnan tudom épp melyiket használjam?
Nem szeretném leégetn/tönkre tennii a kis vezérlő computer-t .
Se elpukkangatni az alkatrészeket.
Annyira örülök neki. De nem merem használni mert ezek nincsenek sehol a tutorialban ami járt hozzá.
Van egy 3.7 es akksim egy mini billentyűzetből szedtem ki, azt fel tudom majd tölteni ezzel a készlettel?
És lenne még ezer kérdésem -
ekkold
Topikgazda
válasz
Batman2 #86802 üzenetére
Csatolok pár rajzot, de kereshetsz Te is még a neten. At IR ic-k 0,6...1,2usec holtidővel működnek, egy régebbi PC trafót általában 60kHz körül lehet meghajtani. Ilyenkor az eredetileg 5V-os tekercseire mehet 12V, az eredetileg 12V-os tekercsekre pedig akár 24...28V. A eredetileg primer tekercs, amit ez esetben szekunderként használhatunk, egyenirányítható kétszerezővel, és máris van 300V körüli feszültségünk, amiről a kapcstápos cuccok, kompakt fénycsövek és hasonlók képesek működni.
FIGYELEM - a 300V DC Életveszélyes!!!!
Sose legyél egyedül amikor ezzel kísérletezel, legalább legyen aki mentőt hív ha baj van - de reméljük erre sohasem lesz szükség. -
ekkold
Topikgazda
válasz
Batman2 #86798 üzenetére
Az a probléma, hogy az úgynevezett push-pull kapcsolás esetén - tehát amikor két kapcsoló-félvezető felváltva kapcsolja egy trafó két "féltekercsét", akkor a legkisebb asszimmetria is felmágnesezi DC-ben a vasmagot, amitől az időnként telítésbe mehet, és pl. a két félvezető közül az egyik jobban fog melegedni.
Erre többféle megoldás van:
- az egyik tordatibi által berakott megoldás, ahol a flip-flop áramkör megoldja, hogy a két vezérlő jel tökéletesen egyforma legyen. Ebből csak a rendes FET-meghajtás hiányzik, ami ahhoz kellene, hogy ne csak 50Hz-en lehessen jó hatásfokkal használni, hanem nagyobb frekvencián is.
- a másik megoldás amikor viszonylag nagy holtidőt hagynak a két FET nyitása között - azaz van egy olyan (viszonylag rövid) időintervallum, amikor mindkét FET zárva van, ilyenkor a vasmag valamennyire le tud mágneseződni (nem teljesen) de az erősebb asszimmetriák ki tudnak egyenlítődni. A legegyszerűbb árakör erre pl. az IR2153 vagy IR21531 IC-vel megvalósított kapcsolás. Ez használható félhíd és push-pull elrendezésben is. Ezzel akár 100W átvihető úgy egy PC trafón, hogy hűtőborda nélkül sem melegednek a FET-ek. Keresek neked rajzot róla. -
(jan)
őstag
Sziasztok! Arduino PWM kimenetet szeretnék kötni egy kocsi ECU analog 0-5 voltos bemenetére egy szenzort szimulálni. Milyen értékű RC szűrőt használjak hogy az ECU ne fűrészjelnek értelmezze, viszont a késleltetés se legyen hatalmas? Köszi.
-
Dr. Szilikát
őstag
válasz
sketchifun #86804 üzenetére
A kis teljesítmény miatt egyszerű lineáris / disszipatív megoldás alkalmazható, ehhez hasonlóan:
http://www.learningelectronics.net/circuits/car-interior-lights-delay.html
Csak esetedben megvágva:
...és a kondenzátort töltöd-kisütöd egy ellenállás beiktatásával. Hogy mennyire lesz megfelelő számodra a karakterisztika (az egyszerűségért cserébe), az majd elválik, kísérletezni kell.
-
sketchifun
senior tag
Sziasztok.
Bár a szakmám szerint tudnom kéne, nézzétek el, 10 éve volt.
Szükségem lenne egy áramkörre, ami 2x0,5m ledszalagot vezérel.
3 vezetékem van, ebből egy pár 12v, és egy vezérlőszál, amire szintén 12v érkezik.
Azt szeretném elérni, hogy amikor a vezérlőszálon megjelenik a tápfesz, akkor egy lassú, mondjuk 1mp felfutással kapcsoljon fel, a vezérlőszál kikapcsolása esetén pedig ugyan ennyi idő alatt lefutással kapcsoljon ki.
Merre induljak egyáltalán?
-
ecaddsell
aktív tag
válasz
Batman2 #86795 üzenetére
Lehet jobban jársz ha aliról veszel egy tiszta szinuszos invertert, mint ismeretlen viselkedésű komponensekkel megfelelő műszerek nélkül próba szerencse alapon csinálsz valamit ami elég korlátozottan használható, semmi védelme stb.
Ha nagyon olcsót akarsz akkor 700W körüli inverter panelt már kb. 50 dolcsiért adnak (mondjuk 20k), dobozolva 60 dolcsi (itt már lehet válogatni DC fesz. ill. telj. alapján, persze többért).
Ezek 95% feletti valószínűséggel rögtön mennek (azaz lehet érdemes kettőt rendelni belőle, de még mindig kevesebb mint az akku ami kell hozzá ill. egy olyan mérőfej amivel én egy ilyennek a közelébe mernék menni), és ha nem nagyon terheled a venti sem zajong ill. az élettartamát is javítja (a hő ill. a kapcsolási tranziensek max. néhány éven belül úgyis megeszik, azaz ezek nem a komoly kategória, de még mindig komolyabb mint amit most próbálsz).
Az elsőn jól lehet egyébként tanulmányozni, hogy miként működik ez. (Az elvet már írtam korábban, van 1 DC-DC konverter ami kb. 350V DC-t állít elő amiből egy MOSFET híd kapcsolgatja az 50Hz szinuszt. Amiért mégis olyan töménytelen alkatrész van rajta az a védelem meg a vezérlés/visszacsatolások amiből nálad semmi nincs.) -
Batman2
őstag
válasz
tordaitibi #86800 üzenetére
Szevasz
Asszem a BUZ11 is egy szép kis kalap,, mint a 2N3055-ös.
Gondolom, más FETtel is megy, bár meg kell nézni a gate kapacitást, hogy nagyon ne térjen el, a TO220-as tokozás könnyebben kezelhető számomra és reverz diódát is tartalmaznak.
Emlékszem erre a kapcsolásra, már régebben is vekengtem inverter készítésén, és talán akkor is feltetted, csak valahol elkeveredett, már nem találtam a gépen, csak neten hasonlóakat.
Köszi,
vagy ez, vagy valami cél ICs (TL494, SG3525) megoldás lesz a vége.
Azért még megpróbálkozom a kísérletezgetés kedvéért egy ATX trafó áttekercseléssel is az adott kapcsoláshoz megfelelő frekvenciára.Üdv.
-
Dr. Szilikát
őstag
válasz
Batman2 #86798 üzenetére
Olyat nem lehet / nem szabad csinálni, az alapelvet cáfolná meg (a két félhullámnak egyformának kell lenni, úgy korrekt):
#86797 lanszelot
Noha az előzményben nem látom, de van itt egy lényeges dolog:
Új hozzászólás Aktív témák
- OLED TV topic
- Samsung Galaxy A34 - plus size modell
- Kerékpárosok, bringások ide!
- Milyen széket vegyek?
- Nothing Phone (3) – tervezett kaotika
- NVIDIA GeForce RTX 5080 / 5090 (GB203 / 202)
- LEGO klub
- Milyen asztali (teljes vagy fél-) gépet vegyek?
- Milyen monitort vegyek?
- sziku69: Szólánc.
- További aktív témák...
- ASUS ZenBook 14 OLED UM3402 - 14" 2.8K OLED 90Hz - Ryzen 7-5825U - 16GB - 1TB - Win11 - MAGYAR
- Eladó AM5 DDR5 Konfig Ryzen 5 8400F 16GB DDR5 512GB SSD RX5700XT 8GB!
- Samsung Galaxy A52s 5G 128GB 6GB RAM Dual (A528) Mobiltelefon - Awesome Mint - mentazöld színű
- Acer Aspire 3 15.6" A315-23-A8DS - AMD 3020e, 8 GB RAM, 128 GB SSD, Win 11 Pro
- MiVue C595WD első és hátsó autós kamera
- Motorola Moto G86 8/256 Cosmic Sky 1 év gari
- Gamer PC-Számítógép! Csere-Beszámítás! R7 2700 / RX 5500XT 8GB / 16GB DDR4 / 256SSD + 1TB HDD
- PlayStation 5 Slim (lemezes) + kontroller 6 hó garancia, számlával!
- PlayStation Network (PSN) ajándékkártyák, feltöltőkártyák áron alul!
- Zebra ZP505 EPL hőpapíros címkenyomtató
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft.
Város: Budapest
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
