Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
Régebben én is belemerültem egy kicsit a LED témába de engem az motivált,hogy pl. a hideg fehér LED fényforrások fénye miért idegesít.Meg lett a megoldás is kerülöm az olyan helyeket ahol ilyen fénnyel találkozhatok.A spektrum részébe is érdemes elmélyedni [link]
Valamikor egy 1950-es években kiadott munkavédelmi könyvben olvastam még ma is használható előírást(bár az akkor használt fényforrások már kihalóban vannak)Ott írták,hogy 3 csöves neon armatúra 3 csövét külön-külön fázisra kell kötni(ebben még nincs is érdekesség) de az armatúrák közé 3-5m-es távolságba az oldalfalra 100W-os hagyományos izzókat is el kell helyezni a fény viszonyok jobb elérése érdekében.Majd egy mondatba kitért,hogy a neoncsövek villognak de a hagyományos izzóban izzó wolfram szál sokkal egyenletesebben világít és ez által "ront" a neon villogásán. -
mzso
veterán
Valaki figyelte már fényforrások villódzás adatait?
Most néztem a Lumeneten az újfajta "ultrahatékony" Osramok adatlapjait , és elég gyászosnak tűnnek, ha jól értelmezem az adatokat. Ahhoz képest meg végképp, hogy aranyáron vannak...
A Pst LM értéke az 1 az összesnél, pedig egy olcsó kicsi Emos is tud 0,2-t. Az SVM az 0,4 az összesnél kivéve egyet, amelyiknél 0,9 ami elég érhetetlen, mert a homályos üveges testvérmodellje is 0,4. -
#32277248
törölt tag
válasz
aujjobba
#86092
üzenetére
Hoppá arról én is megfeledkeztem, hogy a motorokon fordul a polaritás.

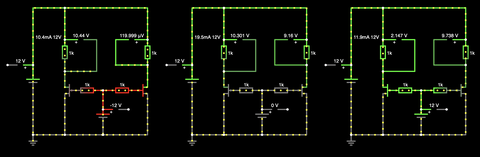

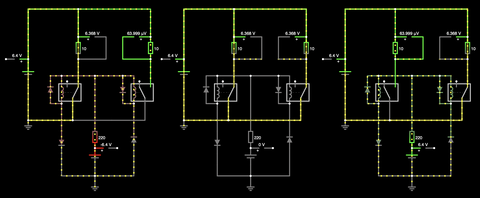

Nem elegáns megoldás, de félvezeteők nélkül is meg lehet oldani, két relé kell hozzá aminek az alapban záró érintkezői sorosan vannak egy egy motor ágában. A tekercsük közösítve van, és a flyback diódán kívül egy egy sorosan kapcsolt diódával meg lehet csinálni azt, hogy hol az egyik hol a másik húzzon meg, a polaritás fügvényében, és így tiltja az adott oldali motort. Nem tudom ez mennyire érthető. -
aujjobba
addikt
Probalkozom ezzel, de sehogy nem jon ki (szimulatorban) es nincs is itthon sajnos JFET-em.

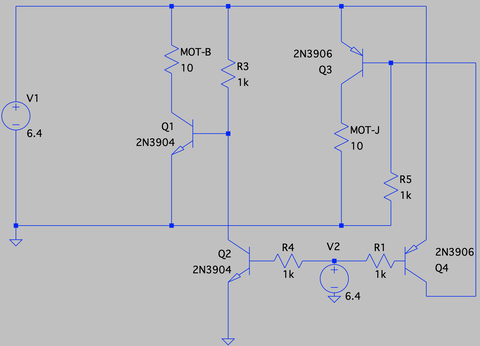

Tranzisztorokkal sikerult valamit elerni, lasd a rajzot, de nem minden vilagos.Tehat, az eredeti vezerlobol kijott ket erpar (V1 es V2-vel jeloltem), ami oda/vissza tudott hajtani egy-egy motort.
Itt most az az otlet, hogy ha V2-n pozitiv feszultseg van, akkor MOT-B leall mert Q1 bazisa le lesz huzva testre, MOT-J megy.
Ha V2-n negativ vagy nulla van, az Q3-at huzza fel Vcc-re, azaz MOT-B megy, MOT-J leall.1. A V2 helyen szakadasnak kellene lennie, hogy mindket motor menjen. Ezt a vezerlo HighZ modja adja?
2. Eredetileg a V1 ket vezeteke rament az egyik motor ket polusara, a V2 vezetekei a masik motor ket polusara. Itt a rajz szerint nekem hova kellene kotni a V2 vezetekeit? A pozitivat ahogy a rajzon az R4 es R1 kozos labara, a negativat meg kozositsem a V1 negativjaval?Bocs lehet kicsit kuszan irom, de az is megzavar, hogy ugye a taviranyiton a ket kar allasanak valtozasa polaritast valt V1-en / V2-n.
(Igen azt sejtem, hogy a 3904/3906 nem lesz jo ide, gyengusok.)
-
#86091
daninet
veterán
razorbenke92
#86090
daninet
veterán
válasz
razorbenke92
#86090
üzenetére
Lehet érdemesebb akkor 12V-ben gondolkoznom, az közelebb van a 10V kimeneti feszültséghez nem kell akkorát konvertálni rajta, gondolom hatékonyabb is úgy a dolog.
Köszönöm és értem amit leírtál a szünetmentes kapcsolásról. Átnyálazom aliexpress-t, hogy van-e ott hasonló készen.
-
#86090
razorbenke92
őstag
daninet
#86089
válasz
daninet
#86089
üzenetére
https://www.youtube.com/watch?v=ZswJoAvbuzY
GreatScott videó. Bár néha csinál ordas melléfogásokat, nagyságrendileg használhatóak az eredményei. Ebben a videóban 5V mellett 0.5A-t vett ki, ami nevetségesen kicsi, de lehet, hogy csak ennyivel terhelt fel a powerbank amit töltött.24V átváltásra:
Lehet kapni készen ilyen DC szünetmentes átváltó elektronikát, de meg is csinálhatod a gyors átváltásra:
- Van egy elsődleges táp vonal, ami egy önmaga által behúzott relén keresztül megy a kimenetre.
- A másodlagos táp a fenti relé alternatív ágán csücsül. Ha az elsődleges táp megszűnik, a relé elejt, és az alternatív ágon keresztül a másodlagos táp adja a kimenetet
- Az elejtési idő áthidalására az alternatív ág és a kimenet közé kell egy dióda. Amikor a kimeneten megvan az elsődleges táp, a másodlagos táp felől nem fog áram folyni.
Amikor az elsődleges táp elkezd bezuhanni, és a dióda túloldalán esik a feszültség, a diódán keresztül már besegít a másodlagos táp. Amikor pedig az elsődleges teljesen elmegy, akkor a relé ejtési idejéig a diódán keresztül táplálódik a kimenet.
- Amikor visszajön az elsődleges táp, ugyanez játszódik le, csak visszafelé.
Ez ugyan az akkuk töltését nem kezeli, de 24V-hoz amúgy is érdemes egy BMS és egy balancer, azok közül valamelyik úgyis lekapcsolja a pakkot. -
daninet
veterán
Bölcsességetek határtalan ezért megkérdezlek titeket mennyire agyament a tervem
Van valakinek tapasztalata hoverboard motorból generátor készítésével? Gondolkozom egy szélkerék 3d nyomtatásán. Vennék egy ilyen töltésvezérlőt és építenék egy nagyobb 18650 telepet mert van sok kimaradt cellám egy elektromos bringából. Kicsit nagyobb a belső ellenállásuk így szerszámhoz/bringához már nem jók de erre jó lenne. Kapna egy 6S BMS-t a telep és mehetne róla laptop meg 1-2 lámpa ha ott vagyok a műhelyben.
Mivel lényegében nagyon kis költségvetésű lenne a projekt és kevés dologot kell megvennem nem zavarna ha nem egy tökéletes offgrid rendszer lenne kiváló hatékonysággal. Amit nem tudok:
Ha 24V rendszerként szeretném használni a jobb hatékonyság érdekében (laptop is 24v, régebbi modell nem panaszkodik a töltőre) mire lenne szükség, hogy váltani tudjak egy 24V táp és az akku pakk között szünetmentesen? Illetve ez az eszköz hogyan tudja kezelni az akkuk töltését? -
#70211840
törölt tag
válasz
#32277248
#86084
üzenetére
Szerintem jol probalom. Az alabbi kepet 90fokban jobra forgatva megkapom a kapcsolo kepet.
En a 7-8 pineket forrasztottam rovidre a TX modhoz.
Szerintem ennek igy rendben kell lennie.Amugy a pcb-n a 6-7-2-3 pineket osszekoti negyszogben egy vezeto. Szoval a kozepallas ures.
-
#86082
#70211840
törölt tag
fatpingvin
#86081
#70211840
törölt tag
válasz
fatpingvin
#86081
üzenetére
Már összezártam a TX részt, de semmi. A két áramkörös kapcsoló amúgy felesleges, mert egyetlen kör van, párhuzamosítva van a pcb-n. Szóval még ilyen gond sem lehet.
RX, Bypass, TX voltak az állások. -
#86080
#70211840
törölt tag
tordaitibi
#86077
#70211840
törölt tag
válasz
tordaitibi
#86077
üzenetére
Sajnos nincs meg, de közben kitaktikáztam én is.

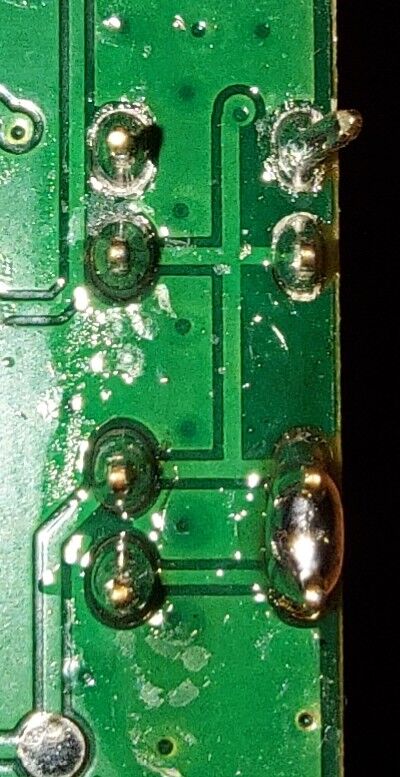

Gyakorlatilag egy sáv (áramkör) az 5db szigetből áll. Ha felülről lefelé nézzük, akkor a 3-4 egyben van. A csúszka pedig 3 "sziget" méretű lehetett, az 1-3 részén érintkezővel. Így már jól elképzelhető, hogy melyik állásban miket zárt össze.
1-3, 2-4, 3-5
Így megvan a 3 állása a kapcsolónak.Mondjuk sajnos úgy néz ki lényegtelen, mert 5V-ot ráadva felvillan valami led, de annyi. Halott lehet az eszköz sajnos.
Azért köszönöm szépen.
-
#86079
tordaitibi
veterán
fatpingvin
#86078
válasz
fatpingvin
#86078
üzenetére
Bingó igazad van, egy 2 áramkörös 4 állású forgókapcsoló. Én Yaxley néven ismerem.
Jó nagy lesz a BT. egységbe, az szentigaz
-
#86078
fatpingvin
addikt
tordaitibi
#86077
fatpingvin
addikt
válasz
tordaitibi
#86077
üzenetére
pont így, ez a rotary switch lineáris megoldása. lehet ilyet venni
-
#86077
tordaitibi
veterán
#70211840
#86076
válasz
#70211840
#86076
üzenetére
A hosszú a közös,
1 állás-piros
nulla állás
2 állás-sárga
3 állás-kék
Másik oldala értelemszerűen ugyanígy.
Lehetőleg ne zárj össze átkapcsoláskor más pontkat egyszerre vagy egymással.
Nem lesz egyszerű, egymást kiváltó sorral talán.
Vagy ugyanilyen 4 állásúval.
esetleg csipogtasd ki multiméterrel, ha szerencséd van párhuzamosan vannak kötve az érintkezők, akkor nem kell dupla bajlódás.
Nem 100% amit leírtam, jó lenne látni a belét ami csúszkált az érintkezőkön mert van mégegy variáció. De nagyon valószínű hogy így működött.
Ha megvan a csúszka része, te is ki tudod logikázni.
-
#86076
#70211840
törölt tag
tordaitibi
#86075
#70211840
törölt tag
válasz
tordaitibi
#86075
üzenetére
Mindegyikbol van, igazabol elfer a 4001 is. Akkor lehet azt valasztom. Legalabb azzal tuti nem lesz gondom.
Mas:
Van egy bluetooth audio ado/vevom, aminek az uzemmod valaszto kapcsoloja (3 allasu) szet van torve.
Mi a velemeny, hogyan mukodhetett a harom allasban a vonalak osszezarasa?
-
#86075
tordaitibi
veterán
#70211840
#86074
-
#86074
#70211840
törölt tag
tordaitibi
#86073
#70211840
törölt tag
válasz
tordaitibi
#86073
üzenetére
Köszi. Milyen dióda is legyen? 4148 elég lehet? Vagy inkább 4002/4004 biztos, ami biztos alapon?
-
#86073
tordaitibi
veterán
#70211840
#86071
-
ecaddsell
aktív tag
válasz
Batman2
#86065
üzenetére
Nézd meg pl. ezt, aztán el tudod magadnak dönteni.
https://www.ti.com/lit/an/slaa602a/slaa602a.pdf
Az alapelv nem bonyolult, van egy PWM vezérelt MOSFET bridge amit visszacsatolásból vezérelnek. Itt is a részletekben van az ördög, merthogy egy csomó dolgot kell monitorozni és ennek megfelelően vezérelni. Összességében nem kevés elektronikai komponens, ha valami nem megy akkor megfelelő műszerezettség (DSO, nagyfesz diff. mérőfej, EMC problémák felderítésére spektrum analizátor és szonda stb.).
Persze lehet szerencséd is, találsz valami tervet ami egyből megy is.
Viszont akkor is a kész termékek gyártói nagy tételben veszik a komponenseket, azaz nem kizárt, hogy darabonként összeszedve már a komponensek többe fognak kerülni mint a készen kapható termék.
Nagyon speciális igényeket leszámítva kétlem, hogy megéri ezzel foglalkozni, hacsak nem tanulási célzattal ahol nem számít, hogy az eredmény többe kerül, mintha készen megveszed. -
#70211840
törölt tag
Urak, ha egy relé esetében fel van tüntetve egy ilyen érték (Rt=125Ohm), akkor az a tekercs ellenállását jelenti?
Ha igen, akkor jól számolom, hogy 5VDC relé esetében ez 0.04A, vagyis az USB port (500mA) kapcsolhatja? Szeretnék egy led világítás 12VDC-t kapcsoltatni vele. DC esetében 2A-ig bírja. -
#86068
darvinya
titán
Dr. Szilikát
#86044
darvinya
titán
válasz
Dr. Szilikát
#86044
üzenetére
Driver körben van egy 2W-os ellenállás és SMD kondi, mindkettő szenesedik.
De lehet neked lesz igazad, mert teszteléskor 3 LED -et is hibás volt elsőre, aztán megint jó.
Ebből 2 egy szalagon.
Tehát 4 rosszat találtam, de ebből 1 maradt újra méréskor. -
PROTRON
addikt
Ezért írtam hogy általában, majd ha kidobtad őket a következők már nem fognak ennyit kérni.
A motornak is biztos valahol megvan a specifikációja, de nem kell kavarni, meg keveri ő magától.
Pl a forgatást rövid ideig csinálja, annyit kibír a vezetékezés, nem kezd meglágyulni a köpeny a "túlterheléstől". Amikor meg centrifugáz, akkor már nem jár a fűtőpatron.
De tény hogy nem szerencsés hogy csak 1 db 2,5-ös áramkörről vannak megtáplálva. Szódával elmegy, mert drága lenne átalakítani. -
hzsolee
őstag
válasz
PROTRON
#86062
üzenetére
Hát igen az anyagiak, meg állítólag most sok mindent nem kapni, és nem mennek a dolgok sem gyorsan... Kádárkocka, mikor megvettük át lett húzva. Tuti 2,5 mindenhol. Az óradoboz sajna maradt. Abba már nem tennének be semmit, szóval korszerűsítés....Akkor meg már 3 fázis is jó lenne, meg H is, mert akkor esetleg egy klíma is jó lenne, meg ugye a vezérelt. A kerítés is jó lenne ha kolbászból lenne....
Csak hát ez csilliómillió pénz.
A realitás meg az, hogy mivel azért körök vannak, mert 10 vagy 12-es lakáselosztó van felszerelve. Kettő azt hiszem üres. Vagy azok helyére vagy ez az egy modulos megoldással a fürdőszoba köre meg lenne oldva.
Megtaláltam. Valamelyik reggel belekukkantottam mi a szitu. Ja, 12...
-
PROTRON
addikt
válasz
hzsolee
#86056
üzenetére
Látom közben megírtad hogy a bojlert "B" tarifára kötnéd, csak gondolom piszkos anyagiak...
A bojlernek, amihez most kigondoltad a kombiÁVK-t az elosztóból húznál saját új kábelt?
Én erre szavazok, hisz ha a jövőben még is úgy alakulna hogy oltárira megéri "B" tarifát csináltatni, akkor annak az elosztója valahova a lakás elosztó mellé fog kerülni és akkor csak át kell forgatni a bojler dedikált kábelét, nem kell majd akkor kiépíteni az új vezetéket.De ha most a mosógéppel azonosra kötöd, akkor a mosógép dugaljáig is nézd meg azért hogy tényleg 2,5-ös vezetékek jönnek-e, biztos ami biztos. Aztán oda mehet egy kis obo dobozban a kötés...így látványosabb mint ha csak a dugvillából fűzöd tovább, a későbbiekben is látni fogja egy szerelő.
A szimpla 6-8kg-os mosógépek általában 1,3 kW alatt igényelnek csúcs terhelésen, tehát beleférsz a 16A-ba.
Ezt azért írom így ki, mert attól még hogy nem egyszerre fürdötök a mosással simán előfordulhat hogy a bojler szerint lehűlt a víz és egy pár percre ráadja a fűtést.Meg azért nehogy már a hálózat határozza meg a felhasználói szokásokat, micsoda dolog hogy a nyúl viszi a puskát, ha egyszerre akarjátok akkor lehessen egyszerre üzemeltetni...
-
PROTRON
addikt
válasz
ecaddsell
#86058
üzenetére
A dedikált fogyasztóhoz tartozó 1 szem konnektorra történő megfelelő ÁVK-val egyetértek.
Azzal hogy lakásban "cél hogy több kismegszakítós kör legyen" arra gondolsz hogy 1 ÁVK után a cél a több kismegszakítós kör?
Ez nem általános igazság, az 1 fázis esetén 12k, 3 fázis esetén 25k-ba kerülő egység esetében inkább csak a spórolás miatt szokták 1 ÁVK-ra kötni az egész lakást, valamint a fürdő helyiség esetén célszerű az 1 db központi 2 pólusú leválasztás lehetősége, hogy ha kiárad a duna akkor sehol ne legyen feszültség alatt álló vezeték (a közös nulla is feszültség alatt van) a vizes helyiségben.
De ha van pénz lóvéra akkor miért ne lehetne szobánként külön ÁVK-ra tenni még a világítást is?
Persze van egy ésszerű határ, a hűtőt mindenkinél igyekszem rábeszélni külön ÁVK-ra, hogy egy 2 hetes családi utazás alatt bedugva felejtett, egyébként hibás készülék ha levágja a fő ÁVK-t akkor még ne olvadjon ki minden kaja. Meg a klímát szeretem még saját dedikált ÁVK-ra rakni, hisz a vezetékét bármikor elfúrhatják, ugyanakkor nem szereti a kompresszor ha csak úgy elveszik az áramot egy hibás kis készülék miatt. Egyszeri 12k-s beruházás, egyetlen véletlen leolvadáskor már megtérülhet, ha tényleg a célzott jellegű a hiba.Aztán ezen felül jönnek az ízlések és pofonok, pl hogy külön ÁVK a fürdőhöz, hogy ha a lakás többi részében elmegy a világítás, akkor a fürdőben ne legyen vak sötét...
Javaslni szoktam valamilyen jellegű "főkapcsolót" rakni a betáp vezeték végére, amiből történik az ÁVK-k megtáplálása. Így ha a cél a teljes áramtalanítás 1 egységgel meg lehessen tenni. De ehhez sokszor elég egy két pólusú kismegszakító, az ELMŰ-vel azonos értékben, úgy se fogják sokszor kapcsolgatni.
De általában még ennyit se igényelnek a lakástulajok, mert pénz beszél -
hzsolee
őstag
válasz
PROTRON
#86053
üzenetére
Köszönöm a kimerítő választ. A házban 2,5-es van mindenhol. A bojler 1,8kw. A mosógépet nem néztem még. A bojler bekötő kábelét tuti cserélni kell. Alapból nem adtak hozzá, és egy gyárilag fröccsöntött kábellel kötöttem be. Viszont a dugvilla melegszik. Elég ótvar megoldások szoktak ilyen kábelben előfordulni. Inkább szerelek magam össze egy normálisat.
A mosás valamint a melegvíz használat amúgy nem szokott egy időpontra esni. A párom ha berakja a mosást közben általában nem fűrdik/mosogat stb... De majd figyelünk erre. Igazából a mosógép dugaljába van most a bojler. Az igazi reteszelés ha kihúzza a bojlert, bedugja a mosógépet
H tarifával szépen külön lenne, de erre most esély sincs.... -
#86055
pjen
félisten
DonThomasino
#86054
pjen
félisten
válasz
DonThomasino
#86054
üzenetére
Bojlerhez illik külön áramkőrt kialakítani, de ha a vezeték keresztmetszetek megfelelőek és a kötések is végszükségben használható leágazásról is. Vannak villásdugós bojlerek is.
-
PROTRON
addikt
válasz
hzsolee
#86052
üzenetére
A "B" a szigorúbb, túlterhelés alkalmával hamarabb leold.
Ha biztosra akarsz menni mindig a szigorúbb felé változtatunk.
Egyébként a vezetéket akarjuk ezekkel védeni, a berendezésekhez mást illik használni (már ha a berendezést a saját túlterhelésétől akarjuk védeni), így ha 2,5-ös az elmenő kábel akkor mehet ez a C16. Legalább is feltételezem hogy a bojlered fűtőbetétje nem erősebb 1500W-nál, akkor pedig az együttes terhelésük 3kW alatt van, ami bőven belefér a 16A-be amit a 2,5-ösre hivatalosan rá szabad engedni.Ha csak 1,5 akkor biztosabb lenne egy kisebbet választani, bár "B" is matematikailag megvédheti, de 1,5-höz inkább 13,5-öst illene elhelyezni, más kérdés hogy sokakat nem érdekel.
-
#86048
hzsolee
őstag
DonThomasino
#86046
hzsolee
őstag
válasz
DonThomasino
#86046
üzenetére
Már nem tudom miért vettem korábban, de most úgy adódott, hogy egy bojler miatt kellene. Eddig nem is foglalkoztam vele, hogy kell bekötni.
-
PROTRON
addikt
válasz
hzsolee
#86045
üzenetére
Jól gondolod.
Igen van a piacon ilyen vékonyabb gyártmány, 2-3 gyártótól pl OMU systems is gyárt ilyet picivel olcsóbban. A jelenlegi Tracon már nem a régi nagy márka Tracon megbízhatóság terén, cserébe a név miatt még mindig elkérik az árat.Az ilyen vékonyabb típusok megbízhatóságáról nincsenek nagyon mérések, tehát hogy hosszabb időtartam alatt nem megy-e tönkre, biztosan le fog-e oldani 10 év múlva is, akárhány kisebb 1kA áramtüskét is kap.
Mert ipari környezetben nem alkalmazzák otthon is csak ritkán használják, pl a hűtőgéphez dedikált 1 db dugaljhoz szokták berakni, a lakás egészét inkább bizonyított megbízhatósággal rendelkező pl Schneider ÁVK-ra szokták bízni a szerelők.
Nem véletlen 2 modulosak azok. -
#86044
Dr. Szilikát
őstag
darvinya
#86043
Dr. Szilikát
őstag
válasz
darvinya
#86043
üzenetére
Ezt így kijelented, de nem életszerű. Sötét kijelzőről volt szó, ami mindhárom sáv szakadása esetén áll elő, ahogy már részleteztem. Persze mondhatod, hogy egyenként ellenőrizted, csak olyan is van, hogy kis tesztáramra jónak tűnik, de üzemi áramra nem világít. Fel sem villan.
Driverhiba megint nem jellemző, de erről sem tudunk semmit, milyen szakmai módszerrel győződtél meg róla.
-
#86043
darvinya
titán
Dr. Szilikát
#86042
darvinya
titán
válasz
Dr. Szilikát
#86042
üzenetére
Az utolsóban van csak 1db LED hiba, a többinél nincs.
Nyáron már írtam ide is, hogy kicsit sötétedett. -
#86042
Dr. Szilikát
őstag
darvinya
#86041
Dr. Szilikát
őstag
válasz
darvinya
#86041
üzenetére
Nem szokott elromlani a driver ezeknél. 3 sor párhuzamosan van kötve, előbb egy megszakad, utána a másik kettőre nagyobb áram jut, abból is megszakad a gyengébb, majd amikor már csak egy sáv üzemel, az is megszakad a túláramtól és ekkor sötétül el.
A LED-sorok párhuzamos kötése nem valami korrekt, olcsóbb kínai készülékeknél alkalmazzák, de az igazsághoz tartozik, hogy ezeknél a driver valamennyi feszültségkorlát alkalmazásával is igyekszik védeni a LED-eket.
Ezért egy sor szakadása esetén nem a három sor áramának összege fog két ágra oszlani, hanem valamivel kevesebb, de attól még nem lesz szebb ez a megoldás.
Egyébként ezeknél nagyon hibás koncepció, ha takarékosságból csak egy sort rendel valaki. Egyszerre kell cserélni mindet, hogy egyformán újak legyenek. Az öregebb darabok ugyanis nem fogják bírni, majd amiatt megint borul a többi.
Régebben, amikor nehezebb volt teljes sorokat beszerezni, rutinszerűen cserélgettem a LED-eket, darabonként. De ilyenkor teljes felújítással, az összeset kellett.
-
darvinya
titán
Megörültem, hogy csak 1 LED sor ment tönkre a 3x8 LED háttér világítás
Ilyen van benne az előzmény Sharp Tv-ben.
Miután összereraktam a Tv annyira, hogy legközelebb hamar kicserélhető legyen.
1 óra elteltével jutott eszembe, hogy valami nem stimmelt.
Hát nemcsak LED ment tönkre, hanem a táp panel rész.
Ugyanis 3x8 nem soros, 3x párhuzamos, a 8 LED csak a soros.Szomorúan vettem tudomásul, hogy ez kemény pénz lesz a táp panel.
-
#86039
Dr. Szilikát
őstag
tzsolesz
#86035
Dr. Szilikát
őstag
válasz
tzsolesz
#86035
üzenetére

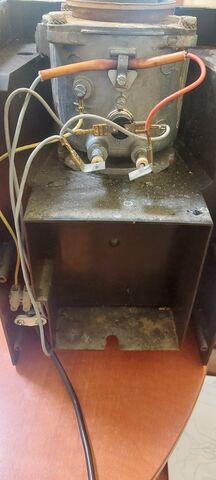

Ha lehúzod a fűtőbetét saruit, majd szigetelőszalaggal vagy bárhogy gondoskodsz róla, ne érhessen hozzá semmihez, utána tesztelheted. Ha így nem old le a FI-relé, akkor ott bent van a hiba (átvezetés).
A fekete henger a bimetálos hőkapcsoló (kicsit hülyén "hőgombának" is nevezik), 92 °C felett szakít meg általában, ez szabályozza a főzési hőmérsékletet.
Ha a fekete műanyag netán átvezetne testre (nem mondom bakelitnek, ma már más anyagokat használnak), azt is ellenőrizheted, ha teljesen kiiktatod és ideiglenesen összedugod egymással a saruit. Itt is vigyázva, hogy ne érjen semmihez.
Nyilvánvaló, így már nem szakít meg 92 °C-on, de rövid teszt elvégezhető. A hőbiztosíték magasabb hőfokon olvad ki, mint következő védelmi lépcső.
-
#32277248
törölt tag
-
#86036
tordaitibi
veterán
tzsolesz
#86035
-
tzsolesz
nagyúr
Sziasztok.
Elromlott a Szarvasi 6 személyes kàvéfőzőnk.
Ha földelt aljzatban van, akkor bekapcsolásra lebassza a fírelét. A hálózati csatlakozó dugót elfordítva meg egyből lebassza. Bekapcsolás nélkül.
Földeletlen aljzatban működik szépen mindkét irányú csatlakozó dugó állásban...Dugóra rámérve semmi zárlat.
Belül égésnyomot nem látok.
-
#86033
tordaitibi
veterán
daninet
#86030
válasz
daninet
#86030
üzenetére
Mezis kapisgálja,
fogsz egy 2,5kW olajradiátort és először azzal sorbakötve teszteled a nagyobbacska eszközöket, a kisebb 100 wattosakat meg valami 800W rezsóval. Mégkisebbeket 50-100W izzóval.
ÉV relé, azt csak úgy hogy a sufnin (próbahelyiségen) belül ki kell alakítani egy csak ott működő AVK kört. Ehhez ki kell vinni a közvetlen TN-C (PEN) vezetőt és ott kell szétbontani TN-S azaz PE és N ágakra. Akkor csak a sufniba megy le az AVK. -
daninet
veterán
Sziasztok!
Gyakran van, hogy kapok vagy hazahozok valami elektronikai bizbaszt amit ki kellene próbálnom anélkül, hogy leverem a biztosítékokat a házban ha hibás az eszköz.
Az elképzelésem egy doboz amin 3 dugalj van 3 eltérő gyorsleoldású biztosítékhoz. Esetleg lehetne egy dugalj és egy 3 állású kapcsoló.
Gondolom az lenne az ideális ha lenne saját fi reléje is, abból se a házét verjem le, és érzékenyebb kellene legyen az is mint a ház fi reléje.Ez csak a fejemben született meg, nem láttam a neten hasonlót. Látott már valaki ilyet, esetleg csináltatok is? Van erre valami jobb módszer?
-
aujjobba
addikt
válasz
#32277248
#86022
üzenetére
Valami ilyesmi lenne?
Baloldalt p-jfet, jobboldalt n-jfet, az 1K ellenallasok amiken a feszmero van azok reprezentaljak a ket motort.
Nekem valahogy a szimmetria nem jon itt ki (legalabbis szimulatorban).
Tehat ha az iranyito kart a bal allasba tolom igy negativ feszt ad, akkor a bal motor kapja a teljes feszt, ez oke.
Ha sehova nem mozditom, akkor 0V (remelem, feltetelezem), akkor nem ugyanannyi feszt kapnak a motorok.
Ha meg jobb allasba (+12V), akkor is egesz sok marad a bal motoron.Mit nezek itt be?
-
#86028
hcl
titán
Dr. Szilikát
#86027
válasz
Dr. Szilikát
#86027
üzenetére
"Több esetben találkoztam a 2 ágú 40 collossal, aminél kiderült, hogy nem csak letilt egy ág szakadása esetén"
Csak gratulálni tudok nekikAmúgy igen, egy gyártónál, aki csak kiszórja a cuccot, nem szempont, de műszakilag sokkal szebb és értelmesebb megoldás. Többe sem nagyon kerülne...
-
#86027
Dr. Szilikát
őstag
hcl
#86026
Dr. Szilikát
őstag
Javítás / fejvakarás nem szempont ezeknél, nincs is jelentősége, hiszen erre megvannak a módszerek: LED-sorok tesztelése, driver ellenőrzése.
Egyszerűen azért kell több ágra osztani, hogy ne legyen szükség nagyobb feszültségre, ugyanakkor egy TV-háttérnél elvárt annyi igényesség is, hogy az ágakat külön figyelje (nagyon olcsó kínainál még ez sem szempont).
A Vestel ezen megoldása egy közös áramgenerátorból gazdálkodik, az IC alkalmas 4 ág kontrollálására, de beköthetik csak egy ág kezelésére is.
Több esetben találkoztam a 2 ágú 40 collossal, aminél kiderült, hogy nem csak letilt egy ág szakadása esetén, de nem is alkalmas olyan nagyobb különbség kiszabályzására, amikor egyik ágon például zárlatos lesz néhány LED és a két sor nyitófeszültsége túlzottan elbillen egymástól. Elvárt feltétel, hogy a két ágon azonos számú LED működjön.
-
#86026
hcl
titán
Dr. Szilikát
#86025
válasz
Dr. Szilikát
#86025
üzenetére
Ennek a doksijában az volt, hogy a 4 ágat tök külön tudja működtetni(nyilván ha jól értettem), pont azért, hogy 1 LED hiánya ne okozzon fejvakarást, hogy mi baja.
Több típushoz tervezett NYÁK, de ott a NYÁK-on a bekötés volt olyan, hogy a 4 kimenet ment egybe
És nem konfigurálható módon, pl. átkötésekkel.A tartalék jaja.
De ennyire kétségbeesni egy TV hiánya miatt...
-
#86025
Dr. Szilikát
őstag
hcl
#86019
Dr. Szilikát
őstag
40 collos Samsung is van olyan, ami képes külön megvilágítani a kép alsó vagy felső részét, a másik oldal szakadása esetén. De abban két külön step up áramgenerátor lát el két külön ágat.
Az említett Vestel driver erre nem alkalmas, egy áramgenerátor van csak, aminek áramát képes ugyan 4 ágra is osztani: közös pozitív, GND ágak mennek az IC-be, ahol MOSFET-ek zárogatják testre, illetve figyeli az áramot is.
De ez csak kisebb különbségeket bír kiegyenlíteni, valószínűleg azért lehet tapasztalni, hogy ilyen drivert használtak 2 ágas 40 collos Vestelben is, ahol egyik ág szakadása esetén letilt a másik is, elsötétül az egész.
Tehát ez egy több típushoz tervezett panel, de amikor a kisebb kijelzőkhöz négy lehetséges áramkörből csak egyet használnak, az is teljesen korrekt. Lényeg, hogy minden LED sorosan van és stabil áramot kap.
Kijelző fele elsötétül, az már úgysem használható normálisan, szinte csak "vészhelyzetre".
Mint amikor felhívott valaki szombaton és teljesen kétségbe volt esve, hogy bedöglött az 50 collos TV, tönkre az egész hétvége, mi lesz most? Nem mondtam semmit... De ha valakinek ennyire fontos, legalább tartalékról érdemes gondoskodni, hiszen ez bármikor előfordulhat.
-
#86024
aujjobba
addikt
razorbenke92
#86023
aujjobba
addikt
válasz
razorbenke92
#86023
üzenetére
Elég lenne ha az egyik oldal megállna vagy legalább lassulna.
A távirányítón van kar ami előre/hátra menetet kapcsol, ez most működik is így.
Plusz van egy másik kar, ami a vezérlő másik kimenetére kötött motort hajtotta előre/hátra, ezt szeretném valahogy a forduláshoz felhasználni. -
#86023
razorbenke92
őstag
aujjobba
#86020
-
aujjobba
addikt
Törött távirányítós autóból kibontottam az elektronikát, és betettem egy tankba.
Van neki egy-egy motorja a két lánctalphoz, ezek vezetékei közösítve lettek, szuperul megy is előre vagy hátra a tank.
A probléma a kanyarodás
Az elektronikán van egy másik motormeghajtó is az irányításhoz, de ötletem sincs hogy lehetne ugyanarra a két motorra azt is bekötni, hogy kanyarodni tudjon.
Szerintem nem is megoldható így.
Vélemény? -
#86019
hcl
titán
Dr. Szilikát
#86017
válasz
Dr. Szilikát
#86017
üzenetére
Pont itt kérdezősködtem egy TV-ről, amiben olyan frankó LED driver volt, hogy az IC 4 sávot lekezelt volna külön, tehát ha egy LED kiég, nem megy el a teljes háttérvilágítás, erre az okos török (Vestel) beköti a 4 kimenetet egybe, és a 4 LED csík egy pontról megy
-
#86018
weiss
addikt
Dr. Szilikát
#86017
válasz
Dr. Szilikát
#86017
üzenetére
Köszi!
-
#86017
Dr. Szilikát
őstag
weiss
#86016
Dr. Szilikát
őstag
Nincs gyakorlati jelentősége. Samsung, LG, néha tesz rá Zener-diódát, némelyik típusban csak. Ebből is látszik, hogy szinte ötletszerű.
Pontosan nem emlékszem, legyen mondjuk 30 V-os Zener az egyes LED-sávok elején. Ha valamelyik LED megszakad, akkor ez korlátozna 30 V-on és a többi sáv még világíthatna. De az apró Zener ekkora teljesítményt el sem bír, rögtön zárlatba megy. Vagy szénné is éghet.
...és a többi sáv még világíthat tovább, mivel áramgenerátoros meghajtás, változatlan árammal. Viszont gyakoribb a LED-ek zárlata, akkor meg mindegy (még úgy is, hogy előbb több darab lesz zárlatos, míg egy megszakad és akkor alszik ki). Meg amúgy is javítani kell, ha már egy sáv kiesik, így sokat nem segít.
-
Rendeltem Aliról LG TV-be ledszalagot a megkékült helyett. Az egyiken mintha letörött volna /vagy lehet nem is raktak rá/ egy /talán/ zener dióda. Ez okozhat gondot?
-
#86015
Barret001
addikt
Dr. Szilikát
#86013
Barret001
addikt
válasz
Dr. Szilikát
#86013
üzenetére
Rendszeresen használom.Most is próbáltam, a minősége sokkal gyengébb,az általad kivágott képhez képest.
-
#86014
hcl
titán
Dr. Szilikát
#86011
válasz
Dr. Szilikát
#86011
üzenetére
Android gyári képnézői is tudnak kivágni.
-
#86013
Dr. Szilikát
őstag
Barret001
#86012
Dr. Szilikát
őstag
válasz
Barret001
#86012
üzenetére
Azzal is megoldható éppen, csak valamivel több idő / kattintás, elavult program. Noha nem a legjobb példa, mert ez nem ingyenes, de nekem régóta bevált, illetve ennek vannak ingyenes alternatívái is:
https://www.faststone.org/FSCaptureDetail.htm
Vagy a többi társa:
https://www.faststone.org/index.htm
Windowsban is van a Képmetsző, de erre nem szoktam rá soha.
-
#86012
Barret001
addikt
Dr. Szilikát
#86011
Barret001
addikt
válasz
Dr. Szilikát
#86011
üzenetére
Valami egész ügyes programot használtál
Paint ehhez képest nudli. -
#86011
Dr. Szilikát
őstag
petyus_
#86010
Dr. Szilikát
őstag
válasz
petyus_
#86010
üzenetére
Mindamellett ez is a te képed, azaz nem nagyítottam rajta egy pixelt sem, csak kivágtam belőle:
Lehet, hogy telefonon nehézkesebb lett volna, noha arra is vannak bizonyára alkalmazások és csak rutin kérdése. Számítógépen hamar megoldható (ha nem is pont az MS Paintre gondolok).
-
Sok telefon ennyit tud. Ilyen közelről meg már a kézremegésedtől is elmegy a fókusz.
Ez egy fényképezőgép LCD szélén levő gőzölt áramkör.![;]](//cdn.rios.hu/dl/s/v1.gif)
Ezt már elég kemény volt kézből -
#86007
Dr. Szilikát
őstag
darvinya
#86002
Dr. Szilikát
őstag
válasz
darvinya
#86002
üzenetére
Nyilván, ezt amúgy is levettem a szavaidból, csak "fekete humorként" jegyeztem meg.
Egyébként továbbgondolva, a LED tápvezeték azért is lehet elég vékony, mert az áramgenerátoros meghajtás még akkor is ugyanannyi áramot igyekszik rajta generálni, ha kicsit nagyobb a vezeték ellenállása. Csak bírja el, természetesen.
-
#86002
darvinya
titán
Dr. Szilikát
#86001
darvinya
titán
válasz
Dr. Szilikát
#86001
üzenetére
Háttérvilágítás, ami miatt nem látszik semmi.
Csak erős megvilágítással láttam, hogy azért működik, s.miután hangot is adott. -
#86001
Dr. Szilikát
őstag
darvinya
#85997
Dr. Szilikát
őstag
válasz
darvinya
#85997
üzenetére
LED-ek sorosan, aránylag nagy eredő feszültség (100-150 V), amihez kis áram tartozik, legtöbb TV-ben ilyen vékony vezetékeket látsz. Miután ahhoz viszont kevés a feszültség, hogy nagyon szigetelni kellene.
Ma reggel fekete kép fogadott.
Fekete kép nem kép. Egyébként a kijelző meghajtásához nem sok köze van, az LVDS kábel lényege, hogy több érpárra van elosztva a digitális jelfolyam, így érik el a kívánt sávszélességet. Nem úgy, mint a HDMI, ami csak 3 érpár és 1 órajel, viszont nagyobb jelsebesség / frekvencia. Az LVDS-nél több érpár, de egyenként kisebb sebességgel halad.
Plusz a tápáramhoz (T-Con és LCD) sem árt több szál, de az 12 V-ról nem vesz fel túl nagy teljesítményt. A háttérvilágításhoz annak többszöröse kell.
Nem tudom mekkora tápfesszel gazdálkodhatsz de létezik 5V-os relé is, bár ezzel szerintem ezzel tisztában vagy.
Nem elegáns megoldás, de félvezeteők nélkül is meg lehet oldani, két relé kell hozzá aminek az alapban záró érintkezői sorosan vannak egy egy motor ágában. A tekercsük közösítve van, és a flyback diódán kívül egy egy sorosan kapcsolt diódával meg lehet csinálni azt, hogy hol az egyik hol a másik húzzon meg, a polaritás fügvényében, és így tiltja az adott oldali motort. Nem tudom ez mennyire érthető.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Ezt már elég kemény volt kézből
Új hozzászólás Aktív témák
ekkold- Milyen autót vegyek?
- PlayStation 4
- Riasztó topik
- Futás, futópályák
- Ózongenerátor a háztartásban
- sziku69: Szólánc.
- sziku69: Fűzzük össze a szavakat :)
- Samsung Galaxy A55 - új év, régi stratégia
- Luck Dragon: Asszociációs játék. :)
- Telekom otthoni szolgáltatások (TV, internet, telefon)
- További aktív témák...
- GYÖNYÖRŰ iPhone 14 256GB Midnight -1 ÉV GARANCIA - Kártyafüggetlen, MS3350
- ÁRGARANCIA!Épített KomPhone Ryzen 7 7800X3D 32/64GB RAM RTX 5070 12GB GAMER PC termékbeszámítással
- GYÖNYÖRŰ iPhone 12 Pro 256GB Graphite -1 ÉV GARANCIA - Kártyafüggetlen, MS3280, 100% akkumulátor
- Vadiúj számlás SSD-k
- AZONNALI SZÁLLÍTÁS Eredeti Microsoft Office 2019 Professional Plus
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft.
Város: Budapest
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
