Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
válasz
tillatrilla #83693 üzenetére
Erre lehetetlen válaszolni.
Lehet az ups 2000W is ha van benne 2 leharcolt akku amivel 1 percet se tud 50 watt mellett.
Nem tudjuk a géped fogyasztását sem a monitorét.
Pl. az én gépem 7-15W, a monitorom meg fényerő függvényében 8-22W.
Teszteld le. Minden ups mielőtt lelövi magát, igen észrevehető módon jelez, csipog, visít, ledet-lcd-t villogtat. Ilyenkor egy leállításnyi idő van még hátra, 1-2 perc.
Ha meg összekötöd a pc-vel usb-n és felpakolod a kisegítő szoftverét akkor szépen le is állítja a pc-t mielőtt kikapcsolna. -
Dr. Szilikát
őstag
válasz
7Sony7 #83697 üzenetére
Ki is lehet mérni, hasonló nekem is van, a páka fémrészének vezetnie kell a hálózati védőföldhöz. A nyakrésznél letekerve látszik egy rugó, ami az érintkezést biztosítja. Így földelt konnektorba dugva, a kerámia PTC fűtőbetét zárlata esetén sem juthatna hálózati feszültség a pákára. De amúgy sem hajlamos ilyen zárlatra.
Egyszer viszont tőben elpattant nekem a fűtőbetét, amikor rendeltem egy olyan hegyet, amiből hiányzott az acél csőbetét (képen látható) és emiatt talán befeszülhetett valami (pedig nem húztam meg erősen), de ahogy felfűtött, a hőtágulásra azonnal elpattant a porcelán. Rendeltem utána fűtőbetétet is, kicseréltem.
Volt olyan gond is, hogy a rézbetét vagy 2 mm-rel kisebb átmérőjű, így a páka eredeti csöve nem fogta meg rendesen. Utána azért is rendeltem így készletben, mert adnak hozzá olyan rögzítőt, ami már ahhoz való.
Néha persze az is jelenthet gondot, hogy leföldelsz valamit forrasztás közben (a pákával), amit nem kellene, de ez ellen trafós pákával lehet védekezni. Autónál a száraz gumikerék szigetel, így megakadályozza az áramkör záródását a föld felé, így zárlatot okozni nem tudnál a földelt pákával sem.
Elvben lehetne a páka földelését is megszakítani, amikor csak a porcelánbetét választ el a hálózattól, de az meg önmagában nem teljesíti a kettős biztonsági szigetelés feltételét. Szigetel amúgy, nagyon jól, csak mégis, nem mondható 100 % biztonságúnak.
Tehát itt több szempont is szerepet játszhat, ami egyéni megfontolást képez.
-
7Sony7
addikt
válasz
Dr. Szilikát #83692 üzenetére
Megfelel, persze. Köszi! Aliról nem rendeltem még, de megnézem ugyanezt az ebay-en, hátha van.
Ekkold: köszi neked is! Nem láttam az aprón jelenleg. Nem sürgős mondjuk.
Ja, még egy kérdés: ha egy autóban forrasztok ezekkel, lehet baja a vezérlőegységeknek?
-
Starchm
őstag
válasz
tillatrilla #83693 üzenetére
nem combos asztali gep mit takar? 10w v 200w? a 650VA-s szunetmenteseknel meg leginkabb 7 v 9 ah akksi van a szamolashoz.
pl:
7x12 = 84Wh, 84/50 az 1.6 ora lenne idealis esetben, de inkabb egy 0.8-as szorzoval erdemes szamolni. azaz 7 ah akksi eseten, 50w teljesitmenynel kb 1.28 oraig tarthatja legjobb esetben. -
tillatrilla
senior tag
Sziasztok! Kérdezném,hogy egy (650VA) 400W teljesítményű szünetmentes tápegységnek mennyi lehet az áthidalási ideje egy nem combos asztali pc,+24"-os monitor esetén?
-
Dr. Szilikát
őstag
válasz
7Sony7 #83691 üzenetére
Ha kínai megfelel, ezek is jók:
https://www.aliexpress.com/item/1005002988802292.html
...és még a hazai előírást is teljesíti, földeléses dugójával (trafós pákánál ez nem lenne egyébként feltétel, mivel ott a trafó elválaszt a hálózattól, háza pedig lehet szigetelt).
Jól bevált rézhegyek, amivel könnyű forrasztani és ritka használat esetén még sokáig is tart:
https://www.aliexpress.com/item/4000801534987.html
Lidl / Aldi pákák általában triac fázishasító konstrukciók, amikor egy potméterrel manuálisan állítasz be valamennyi teljesítményt, de hőfokra nem stabilizál, azt nem érzékeli. Így a forrasztandó tárgy hőelvezetése is befolyásolja a hőfokot.
A hőstabil pákák viszont a hőmérséklet függvényében szabályozzák a teljesítményt, elektronikai célra alkalmasabb. Mint egyébként a pillanatpáka is, de ott kattintgatással elég jól lehet korrigálni a hőmérsékletet, érzésre is.
-
7Sony7
addikt
Sziasztok. Forrasztópákát vennék, évi 2-3 használatra. Volt egy pillanatforrasztóm, de nem tudom hova lett.
Szóval vezetékek összekötése autóban, gyerekjáték szerviz, ilyesmi.
Csak pillanatpákát (Valami orosz) használtam eddig. Az aldiban láttam ma 2500Ft ért valami weller-jellegű pákát. Vehetem ezt erre a célra, vagy van jobb tipp? -
válasz
tordaitibi #83688 üzenetére
Köszi! @Barret001 is!
-
Nem, nem csatlakoztál
mert a ni-mh a 0,1C körüli töltést korlátlan ideig elviseli, azaz ha most sorbakötsz 10 teljesen töltött meg 10 nullára kisütött akkut és elkezded 0,1-c vel tölteni, a kisütöttek 12-13 óra múlva feltöltödnek, az eddig is feltöltöttek meg max 4-5 C fokkal melegebbek lesznek. De semmi bajuk nem lesz.
-
daninet
veterán
válasz
tordaitibi #83681 üzenetére
Holnap lemászok az aknába ha leáll és megnézem forró-e. Ventit lehet forgatni. 3/4-es cső van rajta sokszor locsolófej nélkül szóval nincs nagyon lefolytva. Kondenzátort hogy tudom ellenőrizni? Multiméterrel kapacitás mérés módban?
-
válasz
tordaitibi #83683 üzenetére
Csatlakozom!
1,2V-os Ni-MH akkukat töltenék, sorba kötve. Ezekhez nincs olyasmi, mint lítiumhoz a balancer. Mit lehet velük kezdeni?
Amúgy valami olyasmit kéne összeraknod, ami külön figyeli a két akkut, és bizonyos fesz alatt tilt. Nem nehéz gondolom, csak a teljesítmény meredek... -
mexel
veterán
válasz
Dr. Szilikát #83682 üzenetére
Köszönöm! Nem tudom az mennyire lenne gond ha a többi az a fentebb írt típus ami bennevan és csak kettő lenne más fajta. Gondolom jobb lenne típusazonost berakni. Ebay-en van, csak az lassú. Körülnézek az ajánlott linkeken.
Szerk: TTA0001 helyett TTA0002(q) -t találtam elsőre, megnézem mi a különbség
Így elsőre minden adata megegyezik, a külseje más talán kicsit
-
Kis tanács elkelne.
Sebtében hozott anyagból összetákolt kis szigetüzemű napelem rendszer a feladat.
A hozott anyagba benne van 2 darab 12V PB akku mert 24 voltos a rendszer.
De az egyik akku 98, a másik 72Ah. Mindkettő jó állapotú, a gyári értékek 90%-a felett teljesítenek.
Hogyan lehetne ezt az eltérő kapacitást kinullázni, ekkora eltérés már pár 10 ciklus után agyonveri majd a kisebb kapacitásút.
nagyteljestményű balanszer esetleg megoldaná? Ha ez lenne, nem veri agyon a töltésvezérlőt? Ami nagyon nem hiányzik, egy 70ezres 30amperes 100V high voltage bemenetű MPPT vezérlő.
Ami ráadásul akkukarbantartó funkcióval is rendelkezik azaz meghatározott időközönként nagyáramú regeneráló tűimpulzusokat küld az akkukra.
Ettől félek hogy ez a funkció mikor működik, ha az egyik akku ki van söntölve akkor esetleg leöli a vezérlőt. -
Dr. Szilikát
őstag
160 V-os PNP tranzisztor kellene, ami 18 A tartós és 35 A impulzusterhelést elvisel, 150 W max. disszipáció, ezek a lényegi paraméterek. De legjobb lenne egy PNP-NPN páros típus.
Mivel gyakorlatilag én sem foglalkozom már erősítőkkel régóta, csak így látom, hogy mik vannak:
https://www.google.com/search?q=power+amplifier+160V+transistor
Vagy van például több hasonló webáruház, ahol keresni is lehet, paraméterre:
https://www.tme.eu/hu/katalog/bipolaris-tranzisztorok_112830/
-
válasz
daninet #83677 üzenetére
Ennek a nagytesója megy a melóhelyemen és 2-3 órát simán megy egyfolytában úgyhogy nálad valami gebasz van.
Mérni kéne egy áramfelvételt. Vagy meg van fojtva esetleg a vízágon, bár ez annyira nem zavar egy periférikus szivattyút, vagy segédfázis kondi baja is lehet.
Legrosszabb esetben menetzárlat. Csapágyat azt lehetne hallani, meg akkor nem tudod megforgatni hátul a hűtőventivel.
Tapogatva forró? -
-
mexel
veterán
Sziasztok. Keresek Toshiba TTA0001 tranzisztort. Ez erősítőben található. De sajnos nem nagyon értek ehhez, pontosan mi a neve ezeknek? Azaz hogy keressek rá hogy kapjak valami találatot, hogy tudjak venni? Csak ebay-t és egyebelket dob ki, de nem tudom megyar alkatrészboltokban milyen címszó alatt keressem.
-
Dr. Szilikát
őstag
válasz
daninet #83677 üzenetére
A jelenség hőkioldóra utal és a többféle típus közül csak egy találat, miszerint létező dolog ezeknél is:
Viszont menetzárlat estén komolyabb problémák szoktak jelentkezni, túlzott áramfelvétel vagy zárlati áram, rángatás, erős melegedés, használhatatlanság. Lehetne gondolni időszakos zárlatra, de azt is kevésbé valószínűsíteném. Segédfázis-kondenzátort érdemes lenne kapacitásra ellenőrizni. Tengely szorulását is lehet ellenőrizni.
Ha kezdettől ilyen (azonos hőmérsékleti és terhelési körülmények mellett), akkor lehet normális.
-
daninet
veterán
Sziasztok! Van egy pedrollo kerti szivattyúm (80l/p) ami időnként leáll mikor öntözök. Van rajta nyomáskapcsoló valami jobbféle. Mikor leáll a szivattyút nem is indítja el a kapcsoló, gyanítom, hogy talán túlmelegedés miatt leállítja? Ha hagyom fél órát indul ismét. Víz van a kútban. Ez valami tipikus hiba? Mit csináljak vele szervíz gyanánt? Csapágyak cseréje? Vagy lehet tekercselni is kell?
-
mezis
félisten
Antenna: 433 MHz-re a λ/4: 17cm-es bármilyen vezeték megteszi. Kísérletnek forrasztás nélkül, csak úgy odaszorítod a SIG kivezetéshez.
868MHz-hez az előző fel, kb 9cm kell. [link]Ha valahová el kell vezetned, akkor koax kábel és annak is a végén ilyen hosszan kell eltüntetni az árnyékolást. Eső ellen védeni kell.
Nem reménytelen csatlakozó hüvelyt bontani valamilyen elektronikából.
-
válasz
fatpingvin #83671 üzenetére
Nem igazán látni, milyen csati ez, inkább olyanra tippeltem, amibe felülről nyomod bele az ellendarabot.
-
Dr. Szilikát
őstag
válasz
DonThomasino #83672 üzenetére
Arra utaltam épp, hogy rosszul írta az eladó. Bár a dobozát még nem láttam és arra sem emlékeztem, hogy Toshiba, de az alkatrészt megismerem, annyira jellegzetes.
A fotodióda gyakorlatilag a napelem, annak egy kis chipje, így adja magát, hogy feszültségméréssel tesztelhető + fény.
A fototranzisztor viszont a multiméternek lehetőleg a diódavizsgálójával ellenőrizhető, fény hatására vezetni kezd (kollektor a pozitív / NPN). A bázist nem szokták kivezetni, az kapja a fényt gyakorlatilag. Mivel a tranzisztorhoz hasonlóan a C-E leültetési vagy maradékfeszültség 0,1 V körül alakul (vezető állapotban), ezért az ellenállásmérő nem feltétlenül detektálja jól, de a diódavizsgáló igen, mivel az ennél nagyobb nyitófeszültségekkel játszik.
-
DonThomasino
veterán
válasz
Dr. Szilikát #83670 üzenetére
Amit tegnap küldtél OS13 link, biztos hogy jó ? [link]
Csak mert a leírásba a dióda van, a dobozon meg tranzisztor jel.
Foto-tarnzisztor foto-dióda ugyanaz lenne ?
Ha kiveszem hogy tudom ezt bevizsgálni, cserélhető külön az izzó része ? -
Dr. Szilikát
őstag
válasz
DonThomasino #83669 üzenetére
Az izzó és a fototranzisztor (hőskori optocsatoló) úgymond "csak" a túláramvédelemhez szükséges, anélkül egyébként működnie kell.
Az áteresztőknek egyformának kell lennie, különben a nagyobb nyitófeszültségű szilícium, jelen esetben mintha ott sem lenne gyakorlatilag, a többire hárul az egész terhelés.
Mindegyik tranzisztor emitterében szerepel ugyan 1,7 ohm kiegyenlítő ellenállás, de az csak azonos típusok gyártási szórásának kiegyenlítésére való. Az előzményben részletezett B-E eltérés ehhez már túl nagy.
Szilícium tranzisztorokhoz mondjuk elvileg 0,1 ohm is már elegendő lenne, vagy nem sokkal több, ami kevesebbet is fűtene. 1,7 ohm a germánium tranzisztorok nagyobb szórása miatt lett betervezve, illetve ezek a túláramimpulzusokra is érzékenyebbek, amit némileg korlátoz az ellenállás, míg lekapcsol a védelem.
-
DonThomasino
veterán
válasz
Dr. Szilikát #83659 üzenetére
Jól értem, ha nem megy az izzó nem működik a védelem ?
A teljesítmény tranzisztorból egyet nem is tudok cserélni ,
csak ha ugyanolyan típusra cserélem ASZ1018 ? -
G@ben
addikt
válasz
tordaitibi #83667 üzenetére
Ez a módszer tetszik! Van forrasztóm, de elég nagy a hegye, nem is biztos, hogy beférne oda, illetve ismerem a kézügyességem...
-
-
-
-
pjen
félisten
válasz
DonThomasino #83656 üzenetére
Régen megskapoltunk egy fémházas tranyót, BFY 34 vagy 2N 2905 .
-
Dr. Szilikát
őstag
válasz
DonThomasino #83656 üzenetére
Működik ilyen tápegységben, de mivel nagyobb a B-E feszültségesés, azonos terhelőáramon valamivel jobban melegszik. Kis áramon 0,1 V-ra tehető, nagyobb áramon 0,2-0,3 V lehet talán a germániumnál, míg szilíciumnál terhelve 0,8-1 V is lehet (áramfüggő). Igaz, hogy disszipatív megoldás lévén az egész be-ki feszültségkülönbözet a tranzisztoron megy el (C-E), mondhatni ahhoz képest, nem nagy a különbség. Ugyanakkor itt a trafó szekunder feszültségét is átkapcsolják fokozatosan, hogy ne legyen feleslegesen nagy a betáp.
Fototranzisztort előbb le kell ellenőrizni, ha működik, felesleges cserélni. Itt a védelem működéséhez szükséges, túláramra felizzik egy izzó, arra reagál. Kicsit elavult megoldás, lehetne helyettesíteni egy optocsatolóval is, mármint megfelelően illesztve a bemenetét.
De vehető valami random fototranzisztor, az is jó elvileg. Vagy:
https://www.kovacselektronika.hu/product/izzo-jelzolampa/optoelemek/os13-dioda
Régen nekem is volt ilyen, most ugrott be a képről. Viszont a fotodióda feszültséget generál fény hatására, itt van egy kis zavar.
https://elektrotanya.com/fok-gyem-tr9253_labor_tapegyseg.djvu/download.html
-
Ribi
nagyúr
válasz
DonThomasino #83656 üzenetére
Hu, szerintem egy ilyen van nekem is otthon, de inkább nem kezdtem bele felújítani.
Bekapcsolás után valami elkezdett füstölniÖsszes power tranyót cseréled majd?
Mert 1-2-t cserélni nem tudsz, mert nem lesznek normálisan kiegyenlítve. -
DonThomasino
veterán
válasz
Dr. Szilikát #83654 üzenetére
Ez már nekem mélyvíz, de szerintem nincs jelentősége,
javíts ki ha tévedek. Lényeg hogy olcsó legyen.
Egy ilyen régi tápba menne. [link]Lehet szükségem lesz még egy fototranzisztorra,
csak annyit tudok róla , hogy OS13 ilyet hol találok ? -
Ribi
nagyúr
válasz
DonThomasino #83653 üzenetére
Is, meg mert régi, de ez függ mibe megy.
Pl egy régi erősítőt sem tudsz megépíteni 1:1-ben mai tranzisztorokkal, mert régiek 0,5-2MHz helyett akár 10-50+MHz-et tudnak.
ASZ1018 elvileg 0,25MHz?, MJE2955 meg gyártótól függően 1-4MHz ahogy emlékszem.
Csak azt mondom, hogy nem árt megnézni okozhat-e gondot a nagyobb freki. TO-3-asok mondjuk általában még a lassabb jószágok. -
Dr. Szilikát
őstag
válasz
DonThomasino #83653 üzenetére
Ahol jelentősége van az eltérő B-E nyitófeszültségnek (B-osztályú végfok), ott a nyugalmi áramot is korrigálni kell.
Különben jelentkezik a keresztezési torzítás, túl kevés vagy semmi nyugalmi áram mellett.
-
Ribi
nagyúr
válasz
DonThomasino #83650 üzenetére
Arra mondjuk figyelj, hogy az ASZ1018 sár lassú. Ha csak bedobsz helyette egy mai gyors tranzisztort, lehet begerjed. Lehet majd "vissza kell lassítani".
-
PHM
addikt
válasz
DonThomasino #83650 üzenetére
-
válasz
Barret001 #83648 üzenetére
Bőven belefér.
Nem akartam még ekkora napelemet sem, de kisebbel nem folyik ekkora áram sem, kb. semmi se. Ha tudnád, mi lesz belőle, akkor nem lenne fura
Amúgy ez a 7-8mA már a TP4056 után volt, ami többet fogyaszt, mint a tervezett BMS.
Az akku pont azért van a cuccon, hogy a napmentes időszakokat túlélje -
Barret001
addikt
-
-
válasz
Dr. Szilikát #83644 üzenetére
Igen
Azért akarok majd BMS-el is egy próbát (ha ideér), mert azon kevesebb a veszteség, tényleg csak annyi van, hogy ha 4,2 fölé menne (kb. soha
) akkor lekapcsol. De alapvetően ennyi napelem fog kelleni alapból egy minimális töltésez.
-
Dr. Szilikát
őstag
A TPA4056 belsejében egy integrált MOSFET lineáris / disszipatív módban szabályoz, képes teljes vezetésbe kapcsolni, így szinte 4,2 V külső tápról is fel tud tölteni egy akkut 4,2 V-ra.
Viszont ilyen kiélezett helyzetben (kevés tápáram) számít még az IC saját áramfelvétele, illetve a panelon lévő LED is elszív valamennyit, ami így már nem az akkuba megy.
-
válasz
Dr. Szilikát #83630 üzenetére
6, azaz hat darab 2,5cm-es, szedett-vedett napelem
3s2p konfigban, TP4056 modullal.
Kint a napon 7-8mA, ablak mögött sajnos nincs árnyékmentes fényfolt, de 2mA ott is megvan az akku feléÉs legalább tölti.
Ebből már el lehet indulni, mert a fogyasztó csak másodpercenként impulzusjelleggel fog felvenni 300uA körül (vegyük 1mA-nak).A BMS remélem hatékonyabb lesz...
-
Ha nem a nyakra van nyomtatva valami antennanak latszo rajzolat akkor kene lenni antenna csokinak csatlakozonak vagy forrpontnak. Ha van ilyen, egy arasznyi vezetekdarabot koss be a melegpontra. Ne a testre. Es logasd ki vagy hagyd a dobozba. Ugraszeru lesz a javulas.
Mivel ez csak vesz, nem kell semmifele illesztesse foglalkozni. Mint az FM radiovetel, ott is az esetek nagy tobbsegeben eleg egy darab drot. Nem a tavolsagi vetelrol beszelek hanem atlagos tavolsagrol az adotol.Nekem a kapunyitomra egy valamikor 800MHz kornyeken mukodo telefonatjatszo antennaja van rakotve es a 4. haz elol mukodik, kb. 100 meterrol.
-
And
veterán
Bizonyára barkácsmódszerrel is lehet (házilagos antennát készíteni, azért ezek nem valami bonyolult szerkezetek), meg gyári antenna is kapható. Először is le kellene tisztázni, hogy melyik sávon működik, mifelénk a 433(,92) vagy a 868 MHz a legvalószínűbb. Aztán meg kell oldani a csatlakozást, ami - ha nincs erre dedikált csatlakozó - problémás lehet: ha csak pcb-n kialakított antennával rendelkezik a vevő, akkor esetleg át kell vágni a nyákot, és az sem elképzelhetetlen, hogy a belső antenna nem 50 Ω-ra van illesztve, vagyis csak veszteséggel illeszthető külső antennához ill. koaxkábelhez. Tehát mindenképpen módosítható, de ha ilyesmiben nincs tapasztalatod és nem egy egyszerű régi leszed, új feltesz típusú antennacsere a megoldás, inkább bízd olyasvalakire, aki látott már közelről hasonlót és tudja, hova kell nyúlnia.
-
G@ben
addikt
Adott egy kapunyitó motor, ami csak nagyon közelről veszi a jelet. A burkolatot leszedve nem találtam semmilyen antennaszerűséget. A kérdés, hogy csak vásárolt antennával lehet növelni a hatótávot vagy van hozzá valami egyszerű barkácsmódszer is?
-
-
válasz
Barret001 #83635 üzenetére
Vagy ha tele akarod tölteni. Itt viszont pont nem lesz nagy teljesítméynfelvétel, szóval kivételesen nem kell teletolni.
BTW lítium sok mindentől tud durranni
(A 4,2V meg nem túllépése semminek, az kb. a kapacitás rendes kihasználása. Most az egy dolog, hogy neked jobban megfelel élettartamban, hogy 4V-ra töltesz.)
@napelem téma
Mértem TP4056 töltővel áramot, kemény 3 (három) mA folyt az akku felé, bár már lemenőfélben volt a Nap.
A "direktben diódán át töltünk" műsoron meg semmi (1mA se, na ez a fura, mert amúgy az akku feszültsége felment).Akkor a következő a BMS, meg a 2s2p vagy 3s2p napelem
(Egy 10mA töltéssel már elégedett lennék.)
-
És akkor ha már kicsit sütött a Nap :
- 2db soros kis 25x25mm napelemen 5V a dióda előtt
- akkun 4V (akku üresen 3,6V, nem volt teletöltve)
- napsütés után akku 3,6V(nem sokat volt a napon, nem töltött sokat)
-
-
válasz
Dr. Szilikát #83630 üzenetére
Ezt a túl gyors töltést nem tudtam, de ilyen kis napelemekkel asszem nem fog ilyesmi előfordulni
Viszont 4V körül ilyen 50mA-t asszem addig adok neki, amíg akarok. -
Dr. Szilikát
őstag
Amit a linkelt oldalon írnak:
Over charge release voltage: 4.23 ±0.05V
Over charging voltage range: 4.25 ±0.05V
Over discharge voltage range: 2.54 ±0.1VEz általános ebben a kategóriában, a BMS panelokra. 4,2 V-ig megy a töltő, ha az meghibásodna, akkor 4,25-nél lép be a védelem és egy ilyen cella 4,3 V-ig bírhatná elvileg a feszültséget, ha jó állapotban van. De ez csökkenhet is idővel (egyik fajtája az öregedési jelenségnek), amikor a cella elkezd lejjebb határolni, szinte mint egy Zener-dióda.
Ezért találták ki valószínűleg, hogy 4,2 V legyen a még biztonságos töltési feszültség.
BMS-modul használata töltőáramkör helyett akkor okoz alultöltést, ha relatív nagy a töltőáram, ami túl gyorsan felhúzza a cellát 4,25 V fölé, amitől a BMS lekapcsol és esetedben úgy is marad, amíg a napelem felhúzva tartja a feszültséget, ami terhelés nélkül még feljebb ugrik.

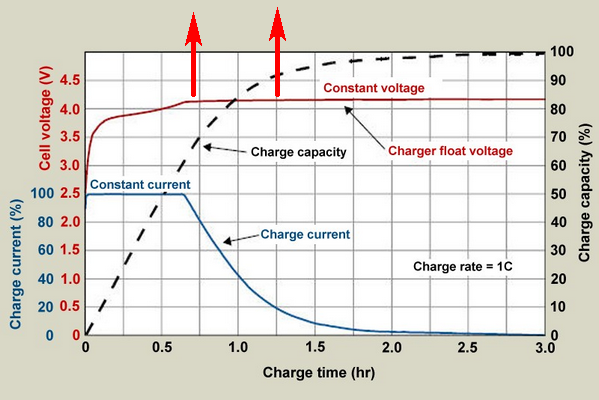

Itt a piros nyilakkal próbáltam érzékeltetni, hogy normál 1C töltőáramnál, ha a töltő nem korlátoz 4,2 V-nál, akkor felkúszik 4,25-re és a BMS lekapcsol, töltés leáll, holott még csak kb. 70 %-nál tartunk (a szaggatott vonalat kell nézni).
Ha relatív kisebb a töltőáram, akkor időben később akad le a töltés és így tovább. Vagy nem tilt le soha, ha nem bír felhúzni 4,25 V-ra.
-
válasz
Dr. Szilikát #83627 üzenetére
Köszi!
Ez jól hangzik, viszont a jelenlegi cuccohoz (kínai óraszerkezet) nincs is szükség nagy áramra (300uA asszem), szóval az nem tétel.@tordaitibi : Erre gondoltam, köszi
Mondjuk hogy konkrétan fűt, az új volt
Szerintem nekem elég lenne akár egy dióda is, de ha biztosra akarok menni, akkor inkább a BMS, vagy ha azon át nem tölt (miért ne tenné) akkor sönt. Köszi! -
-
Dr. Szilikát
őstag
A söntstabilizátor egy ilyen fogalom, tulajdonképpen mintha egy Zener-dióda lenne, de vannak különbségek. Egyrészt megfejelik egy tranzisztorral például, ami növeli a terhelhetőséget. Másrészt egy TL431 olyan precíziós vezérlést képes biztosítani, amitől nagyon pontos és határozott feszültségletörést biztosít, egy szimpla Z-dióda "lagymatag" jelleggörbéjéhez képest.
Tehát elméletben lehetne helyettesíteni az egészet egy Z-diódával, csak az nem olyan tökéletes, nem is bír annyi áramot.
De lehet persze olyan söntstabilizátor, ami csak Zener-diódás, plusz a tranzisztor, ami "megerősíti" ugyan, de nem vetekedhet egy TL431 precizitásával. Viszont valamikor annyi is elég. Vagy a TL431 már önmagában is lehet egy söntstabilizátor, csak úgy meg nem sokat bír elfűteni.
#83620 kmisi99
Ezt egy laptopakkunál is lehet látni, az átkötésekre azért is van szükség, mert így a BMS együtt képes figyelni az osztási pontok feszültségét, meg talán jobban ki is egyenlítődnek a cellák. Ha nem lenne átkötve, akkor több ponton kellene figyelni az elektronikának, ami felesleges.
-
válasz
tordaitibi #83624 üzenetére
Sönt alatt diódasorra gondolsz?
Amúgy az a kapcsolás is kb. egy BMS
Viszont dióda mindenképpen kell elé, hogy kisebb napsütésben ne történhessen olyan, mint a a TP4056-tal, hogy hiába jelez töltést, néha akár tizedeket merül az akkuIlletve apósnál ilyen TP4056-os cuccal Nokia akku van egy órában backup áramforrásnak, kb. 2016 óta
Semmi baja
Rendeltem BMS nyákot, meglátom, hogy az mit csinál. Egy Schottky-ra úgyis szükség lesz elé szerintem.
@baly81 : De, csak ne legyen túl nagy a feszkó
Itt a topicban barrett001 is így használ csomó akkut, ugyanígy végfeszültség alá töltve, csak ő azért, hogy az élettartam hosszabbodjon.
-
válasz
baly81 #83623 üzenetére
Litiumnál mindegy, nem is kell neki semmi záró töltés. Van pár cellám, ha egy 4,2V 1C labortápra akasztom lemerítve, elindul nagy árammal a töltés, elég sokáig nagy áramot szopogat a cella. Majd közel a teljes töltöttséghez kezd ez az áram esni, igaz időben elhúzódik de semmi baja nem lesz ettől a mezei töltéstől. Gyakorlatilag a cc-cv modul ugyanezt csinálja mint a labortápom.
A direkt megoldás általános a kisebb teljesítményű rendszereknél, régebben a 15-16 volt csúcsfeszültségű panelt simán egy visszáramdiódán ráakasztották egy 12V ólomakkura és évekig működött így. Semmi nem volt csak a panel, a dióda meg az akku. Minden mást a napelem áramgenerátoros jelleggörbéje intézett.
Persze a mppt-hez képest a töltési idő és a hatásfok a béka segge alatt volt de pofonegyszerű.
-
A napelem áramgenerátoros, és a zárlat se zavarja.

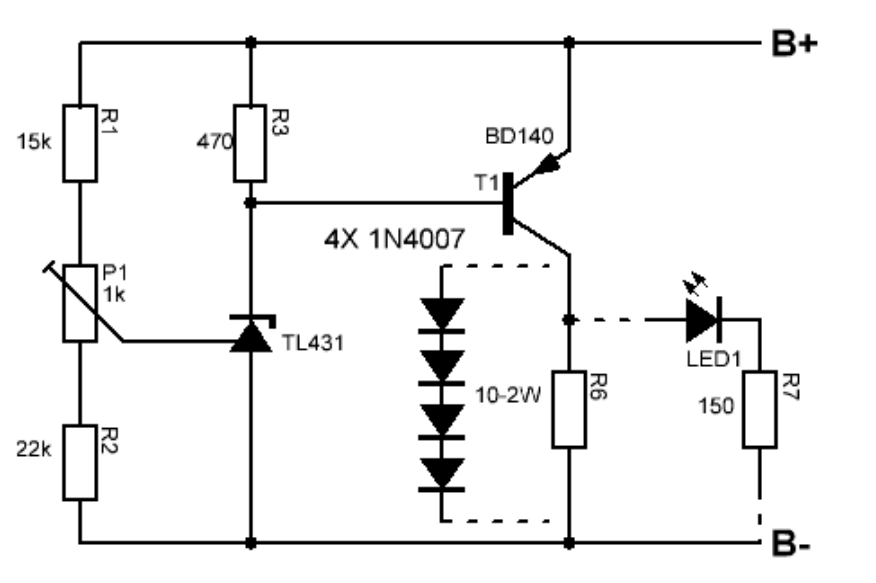

Tegyél söntöt a cellára, azaz a maximális feszültségnél nyit és söntöli a cellát. Mint a bms.
Ahogy elnézem nem megawattokról van szó, ha mégis nagyobb teljesítményt kellene elfűteni és ha szeretsz kézimunkázni ez jó lesz:
Ilyen ups üzemben azaz állandó készenlétbe a szakirodalom a 3,9V végfeszültséget javasolja. Pontosan 3,96V -
-
Most, hogy lett elég napelemem, elkezdtem megint szórakozni az újrahasznosított napelemes töltéssel.
Tehát 3db ugyanolyan, 25mm x 25mm -es napelem, ez még nem biztos, de szerintem nem sokat tud tolni egy 18650-en.Jutott eszembe, amiről itt volt is szó, hogy mi van, ha nem feszítem ki a lítiumakkut, hanem 4V körül tartom, és így kaphatja a feszültséget direktben, diódán át? Viszont, 2db napelem 4,4 körül adna jó napsütésben. Van esetleg olyan BMS, amiről lehet tudni, hogy mondjuk 4,2 (vagy bármennyi) körül tilt, ha nagyobb feszültség kerül az akkura? Mert OK, hogy ha pl. 4V van folyamat az akkun, de jó lenne valami biztosítás, hogy pl. 4,2 fölé sehogyan ne menjen.
Illetve nyilván a dióda is ejt valamennyit, remélhetőleg az elég leszMűködhet ez vajon?
-
kmisi99
addikt
Sziasztok. Akku pakk sorba kötése illetve párhuzamosítás a problémám. 3s2p ről van szó. Egy borzasztó amatőr kérdésem lenne, hogy oké csinálok 2-2 3S akku pakkot az sima ügy. Viszont párhuzamosítani cellánként külön külön kell? Csak mert ahogy ezen a borzasztó "műszaki rajzon" ábrázolom nekem első blikkre nincs különbség a két kötés közt, hisz a sorba kötés miatt úgyis csatlakoztatva vannak ott a cellák és látszólag
felesleges külön külön a cellákat is kötni. De javításatok ki, ha mégse jó a jobb oldali kötés. -
daninet
veterán
válasz
Dr. Szilikát #83605 üzenetére
Sok hozzászólás volt lemaradtam. Kösz a kommenteket.
Igen, ha megnézed a képem rá is rajzoltam a kapcsoló lábait. A jobb szélső a sárga láb az összesen (3assal jelölve). Színeket sosem tudom melyik a 0 vagy fázis, a schuko dugalj amugy sem poláris, a barnát választottam megszakítani.De akkor azon az úton indulok holnap, hogy megpróbálom csak az izzók világítsonak először utána csinálok zárlatot a maradékkal
-
baly81
aktív tag
válasz
tordaitibi #83617 üzenetére
Meg azért annak a súlya is nagyobb!
Így is túlsúlyos a szerkó. Bár ez csak én agyamban lévő, "mi van ha" esetek miatt hízlalódott fel ennyire. Addig nincs baj, amíg az autó viszi. Amikor már én cipelem, akkor eleinte 100, aztán már 25 méterenként megy a kézcsere.
Az a legjobb az egészben, hogy vállpántot nem tudtak adni a bőröndhöz, pedig megvan a füle/fogadója... Meg az árába is legalább 3x belekalkulálták... Olyat meg eddig nem találtam, ami jó lett volna hozzá. Lehet veszek olyan karabinert, mint a hegymászóknak van, aztán rávarrom egy gurtnira! -
válasz
Donki Hóte #83613 üzenetére
Aztaaa, ennyiért lehet venni 400wattot, igaz az nem hajtogatható vagyis nem mobil hanem merev panel.
-
baly81
aktív tag
válasz
Donki Hóte #83613 üzenetére
Ha a kegészítőket, (pl. a konvertereket) összeadogatom, akkor a panel olcsóbb... Egy ilyen normálisabbnak nevezett kábel 1800 Ft körül jött ki, abból van alapból 10 darab. 16AWG-s, ami azt hiszem 1,5mm2-nek felel meg.
Össze sem merem számolni, hogy minden együtt mennyibe fájt. Alapból a bőrönd volt egy 20-as.... -
Dr. Szilikát
őstag
válasz
Donki Hóte #83612 üzenetére
-
válasz
tordaitibi #83610 üzenetére
Valószínűleg tud 100 W-ot, hiszen eléggé drágán vesztegetik.
-
válasz
Dr. Szilikát #83611 üzenetére
Az enyémek ilyen, kicsit dizájnosabb kivitelűek, ezekre azt írják, hogy LED van bennük. Kaphatóak 12 V-os és 230 V-os feszültségre is.
-
Dr. Szilikát
őstag
válasz
Donki Hóte #83609 üzenetére
Trükközni lehet úgy is, de az alapfilozófia szerint a jelzés egy távoli fogyasztó működéséről tájékoztatná az embert. A kapcsolós hosszabbítók is egy példa.
Egyébként a 230 V-os megoldás általában nem LED, ebben a kategóriában gyakoribb még mindig a glimmlámpa. Mint az előbb linkelt videóban is látszik, ahogy parázslik:
-
-
válasz
Dr. Szilikát #83605 üzenetére
Na, ezt se tudtam, hogy szabályosan így kell bekötni
Nálam úgy vannak a kapcsolók bekötve, hogy kikapcsolt állapotban világítson rajtuk a LED.
Így vannak bekötve:
Így a kapcsoló kikapcsolt állapotában a fogyasztón keresztül a kapcsolóra kerülő nulla miatt világít a LED, a kapcsoló bekapcsolt állapotában pedig a LED át van kötve, nem világít.
Ennek a bekötésnek az az értelme, hogy a konyhában a sötétben is meg lehessen találni a kapcsolót.
-
baly81
aktív tag
Ha már így feljött a napelem, és érdekel benneteket, akkor szeretném bemutatni az én, -igaz, még készülő állapotban lévő- kemping/mobil napelemes cuccomat. Ugyan ez nem épített, mármint a napelem része, de adhat ötletet bárkinek...
A panel egy gyári (Allpowers) 100W-os összehajtható napelem. Ennek 18V-os kimenete és 2 × 2,4 A-es USB aljzata van. Összesen tud 100W-ot, tehát ha csak a 18V-os aljzatot használom, ideális körülmények között ~5A vehető ki rajta. Gondolom ez az adat névleges, még sosem mértem ki mi a maximális teljesítménye. Külföldi fórumokon a 100W-hoz nagyon közeli értékeket tapasztaltak. Szerintem elég hatékony lehet, ugyanis, ha a szobában kiterítem kis fényre is zölden világít a csatlakozók melletti LED. Jó, persze gondom megfelelő fény hiányában a teljesítmény is nagyon alacsony lehetne.
Ezt a panelt egy Tactix bőröndben hurcolászom az alábbi kiegészítőkkel:
» Egy 6A/36V-os buck-boost DC konverter amiről mindent (is) tudok üzemeltetni, illetve tölteni. Ez nem teljesen gyári, én mind a két kivezetését DC csatisra készítettem, kivezettem a hőérzékelő szenzor csatlakozóját, illetve a WiFi modult is beletettem a házba. Továbbá mind a ki-, mind a be- oldala le van védve még egy 5×20-as biztosítékkal. Így az áramerősség miatt, még véletlenül sem csapja szét a dolgokat, ha valaki rosszul állítaná be a konvertert. (Bár, ehhez nem is engedek senkit sem hozzányúlni!
)
» Rém sok DC kábel, vastag keresztmetszettel. Szivargyújtós, hűtőtáskás, akkusaru csipeszes végekkel is. DC toldócsatlakozók, stb.
» Laptop táp (7A), ha hálózati áramról szeretném üzemeltetni a konvertert (pl. egyszerű labortápként)
» 18650-es üzemelésű zseblámpák (4db), fókuszos, + nyélben COB ledes. Piros színű S.O.S vészvillogó funkcióval. + 8 db USB-s lámpastick.
» Rengeteg (~30) DC fej van laptopokhoz és különböző eszközökhöz.
» 18650-es akkuk, és van egy USB-s kétágyas Liitokala töltő is (Li-Ion, Li-Ion HV, Li-Fe, NiMh/NiCd).
» 4 db, több hangsávos, ultrahangos szúnyog és rovarriasztó, (USB töltésű)
» Egy USB-s buck-boost konverter is van a készletben. Ez 24V / 5A-re képes max 20W teljesítményig. Hőérzékelős, tesztelős, átalakítós, mindent figyelő, több szabványt támogató töltésvezérlő van benne.
» Egyebek: alap multiméter, töltőfej, USB kábelek, rögzítők, pót SMD és üvegbiztosítékok, szolár egyenirányítók (10A)....
A Tactix bőröndöt elláttam nyitásra aktív beltér világítással, és térelválasztó szivaccsal.További tervek munkálatok:
» A szivacsot még be kell vonjam szövettel, illetve a buck-boost konverter távirányítójának/hőszenzorának még nincs meg a helye... Bár még éppen elférnek a felső két rekeszben…
» Várom a jó időt, hogy megint mehessek használni!Néhány fotó a cuccról
A bőröndről, illetve a kiterített panelről készült fotón egy CR2032-es elem látható, méretviszonyítás képpen... -
válasz
daninet #83602 üzenetére
Fordítva ugye nehéz bekötni a kapcsolókat, mert van a kapcsoló külső részén 0 meg 1 jelölés, viszont elméletileg a kapcsolók lehetnek hibásak, zárlatosak.
Az áramkör alapvető működésének kipróbálásához nem kell, hogy világítsanak a kapcsolók, ezért első próbára azt javaslom, hogy két kék (nulla) vezeték saruit húzd le a kapcsolókról és dugd őket egymásba (majd szigetelőszalaggal tekerd be az egymásba dugott sarukat).
Így az áramkör működik, a relék behúznak, ha a kapcsolókkal rájuk kapcsolod a fázist, de a kapcsolókon nincs rajta a nulla.
Ha ezt kipróbáltad, akkor írd meg, hogy mi a tapasztalat.
-
válasz
daninet #83600 üzenetére
At első kapcsoló középső, 2. lábáról a többi 1. lábára kellene vinni a vezetéket mert így az 1. kapcsoló bekapcsolásakor az összes világít.
Esküdj hogy nincs valamelyik kapcsoló fordítva bekötve.
Teszt, fogsz egy 60W izzólámpát, sorbakötötd a betáppal és kapcsolgatsz.
Ahol elalszik az izzó az a kapcsoló fordítva van bekötve.
Így megkíméled magad az automata lecsapkodásától meg a durrogástól és megkíméled a kapcsolókat a zárlati áramtól. -
daninet
veterán
válasz
fatpingvin #83601 üzenetére
Ezekről a kapcsolókról van szó, sima on-off. Odarajzoltam a képre a lábkiosztást.
A sínekkel közösítettem a lábaikat.
A reléket akarom kapcsolni amik majd alacsonyabb áramú dolgokat kapcsolnak a doboz bal oldalában levő dolgok közül (arduino stb)
Új hozzászólás Aktív témák
- iPhone 16 Pro Max 256GB Natúr Titán 2028.02.15-ig garancia! AppleCare+!
- 840 G11 14" FHD+ IPS Ultra 5 125U 16GB 512GB NVMe ujjolv IR kam gar
- P1 Gen3 15.6" FHD IPS Xeon W-10855M T2000 32GB 1TB NVMe ujjlolv gar
- Asus ROG Zephyrus G14 - 14"2.8K OLED 120Hz - Ryzen 9 8945HS - 16GB - 1TB - RTX 4060 -2,5 év garancia
- Intel Core i7-12700KF 12-Core 2.7GHz LGA1700 Box (25M Cache, up to 5.00 GHz) Processzor
- Samsung Galaxy S23 128GB, Kártyafüggetlen, 1 Év Garanciával
- GYÖNYÖRŰ iPhone 13 256GB Pink -1 ÉV GARANCIA - Kártyafüggetlen, MS3207
- HP 200W (19.5V 10.3A) kis kék, kerek, 4.5x3.0mm töltők + tápkábel, 928429-002
- Telefon felvásárlás!! Xiaomi Redmi 9, Xiaomi Redmi 9AT, Xiaomi Redmi 10, Xiaomi Redmi 10 2022
- Új Lenovo 14 Ideapad 5 FHD IPS i5-1235U 4.4Ghz 10mag 16GB 512GB SSD Intel Iris XE Win11 Garancia
Állásajánlatok
Cég: FOTC
Város: Budapest
