Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#82700
Donki Hóte
veterán
hcl
#82699
Mivel többféle fénycső és LED-es fénycső van, ezért erre nehéz válaszolni.
Alapesetben a T8-as fénycső helyett úgy lehet LED-es fénycsövet berakni, hogy mind a gyújtópatront, mind a fojtót ki kell kötni, és a LED-es fénycsőnek az egyik végére a két tüskére rákötni a fázist és a nullát.
De ez csak az egyik eset, millió más verzió van.
-
Más.
LED-es fénycső. Jól értem, hogy fénycsőgyújtó ki, direktbe kötöm, és mehet a neon helyére a LED-es?
-
qqzs
őstag
Motor. Direkten rakotve is ugyanugy viselkedik a motor. Megneztem a kozepso sarga is ossze van kotve. Rekatam fel ket videot. szetszedve is megneztem mit csinal ez a motor. De mivel meg nem lattam ilyet, szerintetek jol viselkedik? [link]
A fogaskeret nem tudom kezzel megfogni tehat van nyomatek. -
#82696
hcl
titán
Dr. Szilikát
#82695
válasz
Dr. Szilikát
#82695
üzenetére
Oje, köszi
Próbálgatni már nem fogom, hiszen bármi olyan drága bele, hogy már nem nagyon jönne ki jól. Meg nekem a magnetron földzárlata gyanúsabb. -
#82695
Dr. Szilikát
őstag
darvinya
#82692
Dr. Szilikát
őstag
válasz
darvinya
#82692
üzenetére
De ilyen trafók feszültsége terhelésfüggő, ha terhelés nélkül felszalad 16,5 V fölé a pufferelt feszültség, akkor kinyomja az IC-t.
#82691 hcl
Lehetne éppen zárlatos a szupresszor dióda is, ami a fődióda zárlata esetén segít abban, hogy a biztosíték kiolvadjon (azaz biztosabban, a trafó leégetése nélkül).
Ez egy normál dióda és egy Zener-jellegű határoló dióda egy tokban. Működésnek nem feltétele, de néha egyéb ok nélkül is zárlatossá válhat. Elvileg kipróbálható a készülék a kettős dióda nélkül, hiszen felügyelet alatt úgysem hagynád leégni a trafót (nem rögtön ég le, előbb túlmelegszik).
A "fontos" dióda pedig ellenőrizhető az izzós módszerrel is.
-
#82693
tordaitibi
veterán
darvinya
#82692
válasz
darvinya
#82692
üzenetére
Elhiszem neked de ott valami mas.gond van.
En 6 amperes labortaprol es 96Ah akkurol.is hasznaltam es most is hasznalok ilyet. Az akku 860 A inditoaramot tud asszem ez elegendo
2 darab 6 ohmos Technics dobozt hajtok vele honapok ota a kisszobaba ahol hobbizni szoktam. Nem pukkan.
Torzitasig vezerelve kezmelegnel kicsit melegebb, siman megfoghato. -
#82692
darvinya
titán
tordaitibi
#82682
darvinya
titán
válasz
tordaitibi
#82682
üzenetére
Addig jó volt, míg kapcsolóüzemű táplálta, de 7W volt a max.
De amint 5A-es trafó került rá pukk.
Azért nem hiszem, hogy 4 különböző helyről vett 4db ugyanúgy szar lett volna. -
#85619712
törölt tag
Valami protector dióda, ennyit találtam róla. Érdekes módon a manualban lévő kapcsolási rajzon se szerepel. Simán ki lehet hagyni, a működés szempontjából a másik dióda a lényeges a nagyfeszültségű, az állítja elő a magntron kb 4kV-át. Ha zárlatos a nagyfeszültségű dióda az veri a biztit rendesen. Na meg ha zarlatos a magnetron az is. Ja meg ha rossz valamelyik mikrokapcsoló, az egyik ugyanis rövidre zárja a trafó primert, hogy nyitott ajtóval semmiképp ne tudjon elindulni a magnetron.
Itt van egy nagyon jó leírás ezekről, nyalazd át ha gondolod.
-
válasz
#85619712
#82688
üzenetére
Ennek itt a manualja
Mondjuk ilyen esetet az sem tárgyal, hogy bekapcs és bizti le Na de az milyen dióda amúgy? Nem láttam még ilyet, csak 3 kivezetésest.
-
válasz
#85619712
#82686
üzenetére
A kondi két lába között egy olyan alkatrész van (ld. a korábbi képket, lent van a kondi mellett) ami külsőre mint egy teljesítményellenállás (szögletes), fekete, rajta pedig egy olyan jel, mint két szembefordított dióda (az egyik nagyobb mint a másik). És két kivezetése van.
Na mindegy, ezzel nekem már úgy sem érné meg nagyon foglalkozni, ha pontosan tudnám, mi kell bele -> ezzel foglalkozó szakembernek jól fog jönni, hiszen a tányérforgató motor + rakás egyéb szerelvény jó belőle.
-
ferda96
csendes tag
Kedves Fórumtársak!

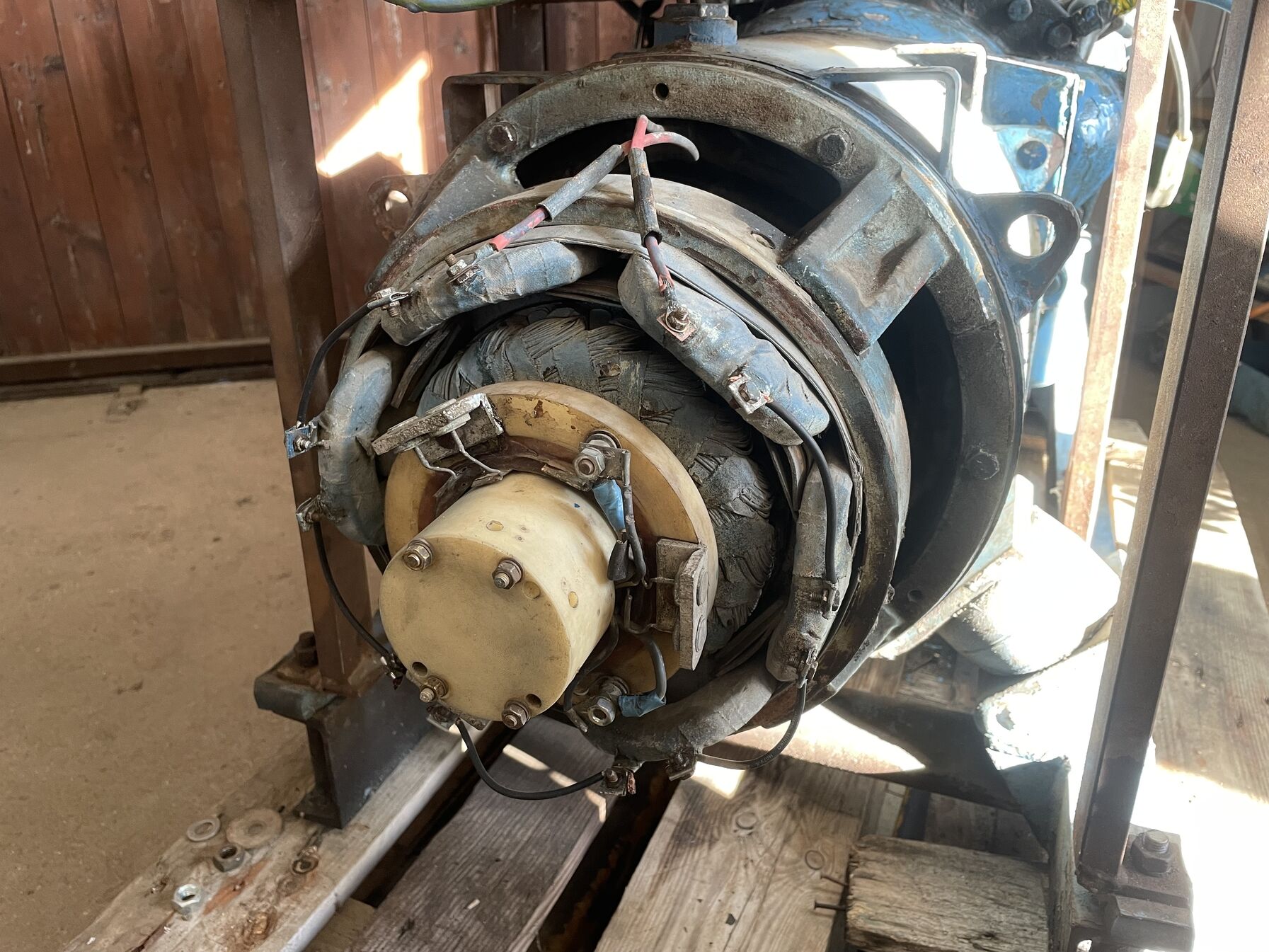

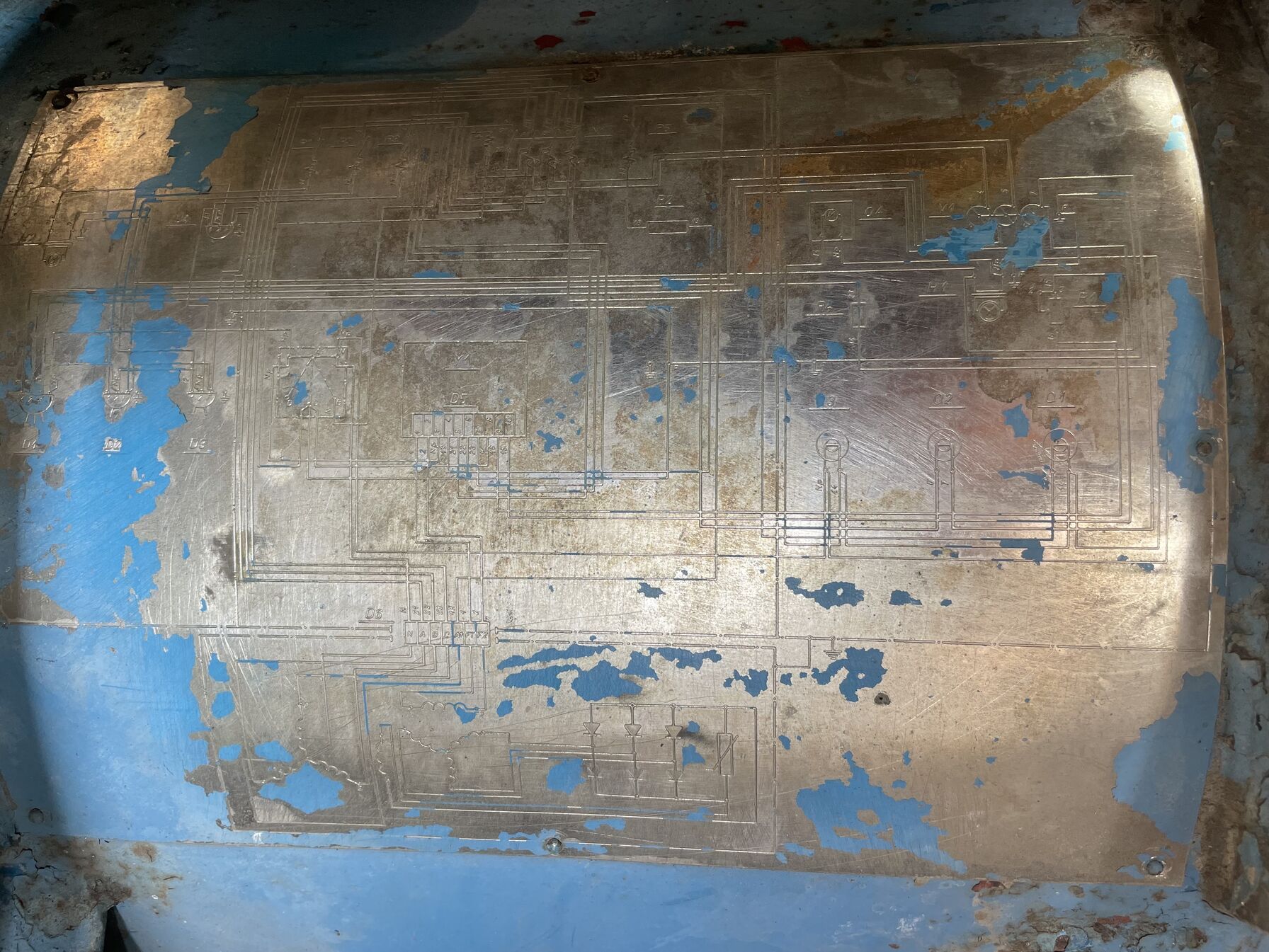

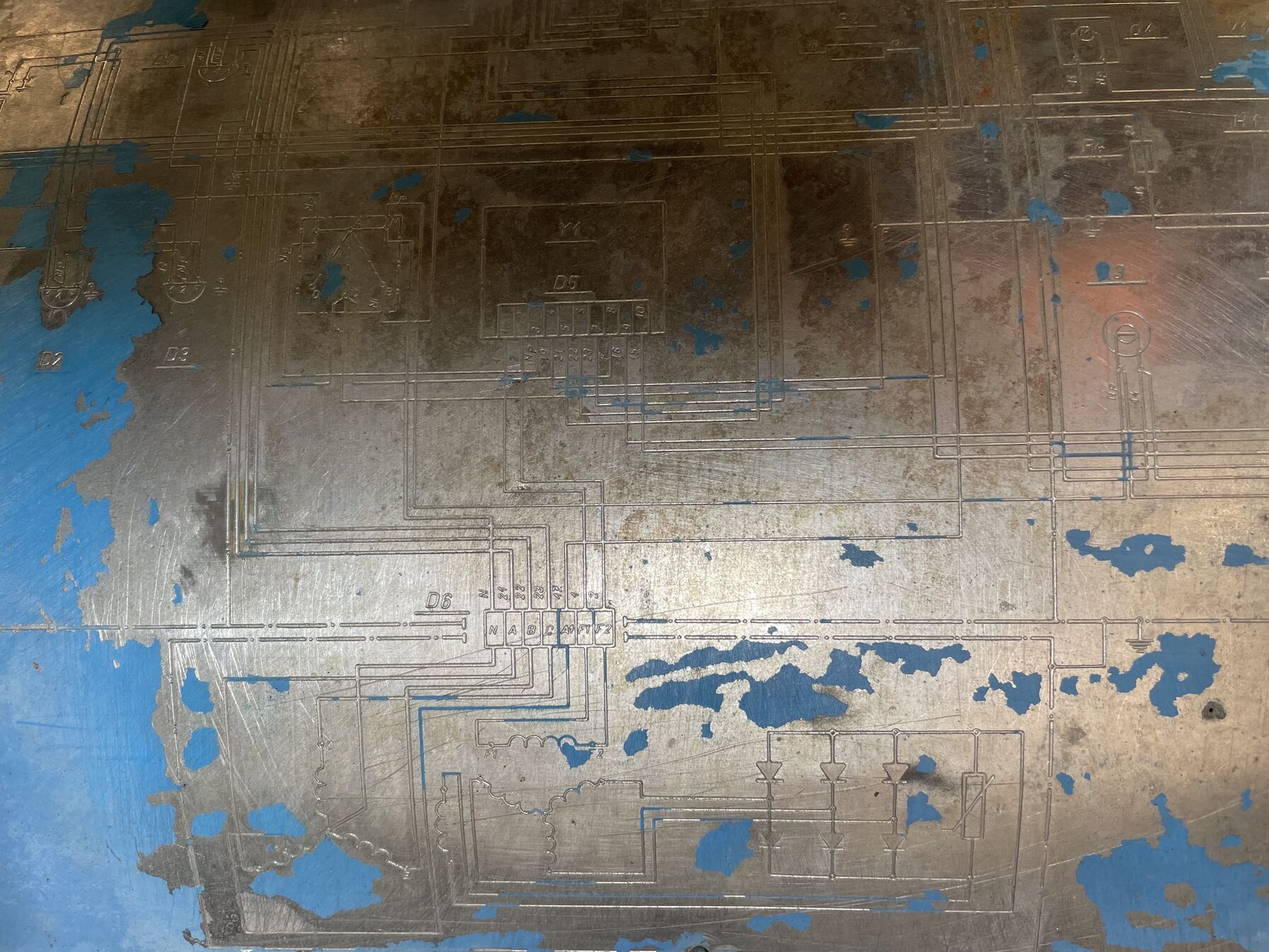

Egy Slavia DES 12 típusú áramfejlesztő ingadozik a feszültség. Amikor 230V-os dugalj reflektor akkor néha erősebben világít a reflektor, néha halványabban. Az F1-F2-őn 16-55 V feszültséggel gerjeszti a segédgenerátort, ami közvetlen a főgenerátor forgórészét gerjeszti. Az állórész A1 és N pontján kell lennie a feszültségszabályzónak ami majd az F1-F2 pontokra szabályoz vissza.
Videó1: A F1-en 13-91 V (túl gerjeszt) folyamatosan változik és a F2-ön 46-49V tartósan. Viszont kicseréltem a tirisztort hát ha ez a baja de még mindig ugyanez, az összes vezetéket és a diódákat ellenőriztem és minden OK. Az lenne kérdésem hogy túlgerjesztést lehet-e csökkenteni? Érdemes beszerelni egy potenciómétert?
[kép] [kép] [kép] [kép] [kép] [kép] [kép]
https://drive.google.com/file/d/16IAJof6T5hSULGqsl_Cz7PVmMGnEzxst/view?usp=drivesdk -
#82683
Barret001
addikt
tordaitibi
#82682
Barret001
addikt
válasz
tordaitibi
#82682
üzenetére
Miért baj az,ha nem hisz semmiben? Legalább nem éri csalódás
-
#82682
tordaitibi
veterán
darvinya
#82681
-
#82681
darvinya
titán
tordaitibi
#82674
darvinya
titán
válasz
tordaitibi
#82674
üzenetére
Kiírt 100W-okat, stb.
Olyat kösz többet nem, mert az nem elég, hogy torzít mint a fene, ráadásul még borda mellet sem tud többet 7W-nál, a felett elfüstől. -
jolti05
őstag
Köszönöm szépen a korábbi válaszaitokat leweegee2 és Dr. Szilikát!
Sajnos családi okok miatt egy ideig nem lesz időm foglalkozni a "projekttel", de ha rendeződnek a dolgok, folytatom.
-
Kékes525
félisten
Szennyezett vízbe ejtettem a Plantronics Explorer 500 Bluetooth fülhallgatómat és a két irányban mozgatható hangerő nyomógomb csak a halkítás felé hatékony. A másik irány szennyeződhetett. Milyen kontakt sprayt tudtok ajánlani, ami vezetőcsővel is rendelkezik, mert kis helyre kell spriccelnem. Szétszedni nem lehet. Például ez megfelelő? [link] Vagy lenne jobb is?
-
#82674
tordaitibi
veterán
darvinya
#82669
válasz
darvinya
#82669
üzenetére
Darvinya, hány eves vagy, es meg hiszel a mesekbe?
Ha igen, legyszi mondd el hogy egy valoban 100 wattot tudo autos erosito miert kezdodik egy bonyolult dc-dc konverterrel ami +- 30-40 voltot allit elo? Mi a fenenek ez a bonyolitas amikor egy kínai adatlap szerint 80 wattot tud 12V mellett egy pentawatt tok, vagy egy class-d vegfok?Szilikat nagyon jo tablazatot csatolt, ott van hogy 15W.
Es ezt lehet szepiteni csurni-csavarni meg csucs meg pmpo meg anyamtyukja. 15W.
Es ugyanezt tudja amit javasoltam neked d osztalyba a PAM ic egy koromnyi nyakon. Es hordozhato uzembe abszolut ajanlom mert a B osztaly 50-70% hatasfoka helyett 90-95% ami akkus uzembe akar ketszeres, tobb oranyi plusz uzemidot is jelenthet.De ha akarsz hutobordazni meg hiszel a 80 wattokba akkor azt csinalsz amit akarsz es olyan vegfokot epitesz amilyet akarsz.
-
#82673
Dr. Szilikát
őstag
darvinya
#82672
Dr. Szilikát
őstag
válasz
darvinya
#82672
üzenetére
Feszültségerősítés ezeknél egyforma, itt belsőleg beállított 26 dB, más esetben lehet külső alkatrészekkel módosítani a negatív visszacsatolást, noha ez kicsit beleszólhat a torzításba is, de jelen esetben nem ez a lényeg.
Te szabályzod a kihajtást a hangerővel, ezzel együtt a teljesítményt és torzítást. Normális esetben nem tudsz különbséget detektálni, mert a tápfesz. és terhelés adott.
Hamis, gyenge utánzatnál előfordulhatna rendellenes melegedés, elpukkanás is.
-
#82672
darvinya
titán
Dr. Szilikát
#82670
darvinya
titán
válasz
Dr. Szilikát
#82670
üzenetére
És Barret001
Köszönöm, akkor zenei teljesítmény ugyanannyi, csak e.jel erősítésben kicsivel jobb az ST.
-
#82670
Dr. Szilikát
őstag
darvinya
#82664
Dr. Szilikát
őstag
válasz
darvinya
#82664
üzenetére
Alapvetően a tápfeszültség és a terhelőimpedancia meghatározza a lehetséges teljesítményt, ezért sem lehet ekkora különbség. Kisebb különbségek lehetnek esetleg, mivel a névleges teljesítményt 10 % harmonikus torzításra értelmezik, így előfordulhat, hogy egyik végfok 24 W, másik 26 W-nál éri el ugyanazt a torzítást, most csak az érzékeltetés kedvéért.
Ha az IC-n belül MOSFET végfok van, az jobban képes kihasználni a tápot, miután elmarad a B-E feszültségesés, tehát ezen is lehet még nyerni egy nagyon keveset. De itt most csak analóg végfokról beszélünk.
Még olyan is lehetséges, hogy egy hamis utánzat jobban melegszik és akkor amiatt lesznek problémák, lejjebb kell kihajtani vagy el is pukkan, előbb-utóbb.
10 % torzítás azt jelenti, amikor már az ember is hallja fülre, hogy ott kezd betorzítani, belevágni a csúcsokba.
Ha tovább növeled a kihajtást, akkor meg már négyszögesíti a jelet, eszméletlen torzítás, de nagyobb teljesítmény is lehetséges:
-
#82660
Barret001
addikt
tordaitibi
#82656
Barret001
addikt
válasz
tordaitibi
#82656
üzenetére
Vízben??? Akkor Te újjászülettél! Kapton szalaghoz ért valaki? Tartósan ki lenne téve 80+ foknak,fényt nemkap.Elárad,vagy bírja? A ragasztórétegére gondolok.
-
#82658
pruzsi
őstag
tordaitibi
#82656
pruzsi
őstag
válasz
tordaitibi
#82656
üzenetére
EKG és vérvétel is rendben lett. Pisi van
.Egy biztos veszek egy aramvedo kesztyűt .
Olyan helyre nem megyek ahol toldva foldva van minden kábel . Pedig csak egy kamerát mentem telora összehangolni .
-
#82657
#85619712
törölt tag
tordaitibi
#82656
#85619712
törölt tag
válasz
tordaitibi
#82656
üzenetére
Az én "kedvencem" a sok közül amikor csupasz nyelű oldalvágóval mezítláb a betonon állva (ahogy kell
) elvágtam egy lemezjátszó hálózati kábelét, mert már úgy se kell címszóval, csak az nem volt kihúzva. Igen megrázó élmény volt, a talpam nyoma ott maradt a betonon izzadság formájában. A legdurvábbat meg apám mesélte, ilyen kis 3 éves forma kölyök lehettem, és odaszóltam apámnak, hogy apa ez csiklandoz. Az az "ez" egy hegesztőtrafó primer tekercsének kivezető csavarja volt, rajta a hálózati fesz. A szerencsém ott az egy kezes érintés valamint a kis gumicsizma a lábamon volt, ha egyik nincs, lehet nem írkálok itt.
Szerintem ott fertőzött meg az elektronika.
-
#82656
tordaitibi
veterán
pruzsi
#82650
válasz
pruzsi
#82650
üzenetére
EKG mindenképp mert akár 1-2 napig is tartó enyhe szívritmuszavar is lehet ami helyreáll.
Hülye kérdés, tudsz pisilni? Ha a hólyagon vagy környékén megy át valamennyi áram akkor összerántja a záróizmot ami 20-24 óra múlva enged el. Barátomat emiatt áramütés után katéterezték.
Izmokon áthaladás nem olyan veszélyes, pár óra- 1-2 napig tartó szibbasás érzés lehetséges.
Nekem a legfenomenálisabb áramütésem egy térdig vízzel teli gödörbe állva történt, ha nincs ÉV relé szerintem nem írok most.
Nagyon, elmondhatatlanul rossz érzés volt az negyed-fél másodperc míg leoldott az ÉV relé.
Napokig zsibbadtam és szarul voltam.
Állítólag (ismerőseim egybehangzó véleménye szerint) maradandó de érdekes módon szerintük vállon felül sérülhettem...
Nem kell ez embernek ellenség ha ilyen barátai vannak. -
pruzsi
őstag
Uraim ma sikerült egy leeső elosztót megfognom ami szét volt esve nem tudom róla ismerősömnel volt fent mondhatni a kezembe pottyant.
A burkolat hátulja volt leesve belenyúltam.
Nem hiszem hogy földet volt a konnektor.
Mekkora áram ment rajtam keresztül ?Azonnal elengedtem szerencsére ,mentő behozott surgossegere épp ott ülök .
Vérvétel ,EKG . -
#85619712
törölt tag
Ha mechanikus, akkor egy mikrokapcsoló kapcsol a trafó primerjére 230-at a beállított teljesítmény függvényében vagy folyamatosan (max fokozat) vagy egy perc alatt kb 10 másodpercig (kiolvasztás/min fokozat), tehát nincs teljesítményszabályzás, csak ki be kapcsolás. A magnetron ritkán veri a biztit inkább a zarlatos kondi/dióda.
-
válasz
#85619712
#82646
üzenetére
Köszi!
Erre voltam kíváncsi.
Holnap megmérem, és ha valami emberi ésszel felfogható-beszerezhető cucc, akkor csere, ha nem, akkor a hibaleírásba megy a hirdetésben...
Amúgy jellemzően mi kapcsol ebben szakaszosan? A magnetron elvileg nem megy folyamatosan, tehát nekem gyanús, hogy az halt meg, mert ugye akkor vágja a biztit, amikor valami kapcsol. És nem melegített, ha lehet hinni a usernek... Magnetron (vagy kondi) elpusztul, majd zárlatba megy?
-
-
Nnnna. Mikró megen'
Tehát végre átvittem a szétrombolt lakásba, ott nyugodtan csapkodhatja a biztit. Kókányoltam bele izzót, bizticsere.
Elindít (volt benne egy pohár víz, igen), 2mp működés után off. A saját biztosítéka lement, a lakásé nem.
Mi lehet még a baja azon kívül, amire tippeltem (világítás izzója zárlat okozott?)...?
Anyám azt mondta, hogy nem melegített (de tőle már úgy hoztam el, hogy szakadt volt a biztosíték
) -
#82643
darvinya
titán
tordaitibi
#82638
darvinya
titán
válasz
tordaitibi
#82638
üzenetére
2x15cm mély/szélessávú hangszóró, és 2x3cm piezó hangszóró van benne, párhozamosítva, elektronika nélkül.
Mondeo saját hangszórói vannak, ami 6x szélessávú és szub, amit lazán működik 12V-os rendszerről.
Mind a gyári Sony, mind az újabb androidról. -
CPT.Pirk
Jómunkásember
Akartam venni LED-es FT5 fénycsövet, de ebből végül is T5 fénycső lett mert benéztem... Tök egyforma a kettő, de az FT5-ös az egy kb. 3 centivel rövidebb.
FT5 fénycsőből nem találtam LED-es verziót, viszont akkor már valahová el kellene használni a T5-ös ledes fénycsövet. Jól értem a feliratot a fénycsövön, hogy csak egy fázis és egy nulla kell neki a jelzett oldalán, a másik oldalán az érintkezők meg sehova se vannak kötve?
-
#82641
#68216320
törölt tag
Dr. Szilikát
#82624
#68216320
törölt tag
válasz
Dr. Szilikát
#82624
üzenetére
Hát akkor nem az okozza, hogy túl erős. Lehet akkor egyedi nálam valamiért a helyzet. Nem tudom tényleg mi lehet.

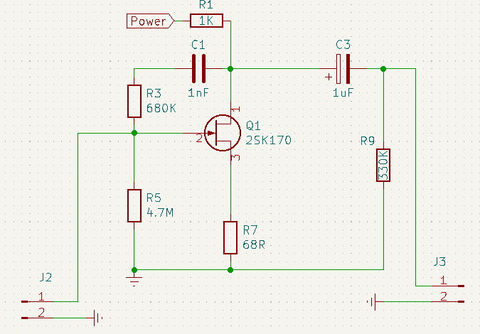

Elméletileg ~18dB az erősítés: [link]Megcsináltam a fix ellenállással a leosztást, de nem tudom miért, talán mert a csatlakozót le kellett szerelnem és oda is 1-1 ellenállást tennem (máshogy nem tudtam kivitelezni) most zajt szed össze a kapcsolás. Zúgás hallható és ahogy közelítek hozzá erősödik a zúgás. Talán földhurok, talán az a gond, hogy a kimenet csatlakozója az 1000uF-os tápkondi mellett va és most megbolygattam, nem tudom. De jelenleg nem tudom használni emiatt, pedig a jelszint most tökéletes.

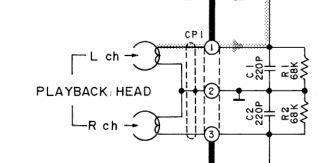

A kiváltó ok amiért a kapcsolást tervezték, a több kazettás deckben is használt AN7351K (pdf) Pre-Amp IC. Sajnálatos módon van egy kellemetlen és a szokottnál erősebb alapzaja.

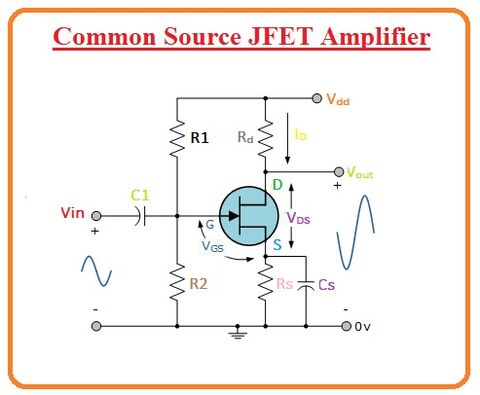

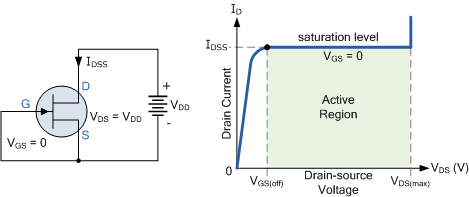

A gyártó 1-2 felsőbb kategóriás termékeiben használ 2SK170 HeadAmp FET-et fejerősítőnek, de gondolom üzleti megfontolásból az olcsóbb készülékeiben nem tette és lezavarta egy IC-vel amit lehetett. Ahol használ ott nagyon bevált és gondolom ezért ez a kiegészítő kapcsolás.Igen, az elv pontosan az, hogy a fejről vett jelet FET-el felerősítik, aminek kevesebb a zaja és az erősített jelet vezetik az IC-be, aminek az erősítését visszaveszik a gyári trimmerrel, így az a saját zaját alacsonyabb mértékben adja hozzá.
Ezzel javítható kicsit a fej alapzaja, ami sajnos jó minőségű szalag esetén nagyobb a szalagzajnál. Az említett IC elég sok modelben megtalálható és csak a komolyabb gépekben váltották ki külön jó minőségű alkatrészekkel.Van viszont pár olyan gép, mint az enyém is, ami egyéb paramétereiben nagyon jól teljesít, de ez a bosszantó probléma ront a lehetőségeken. Aztán pár szaki elkezdett foglalkozni a témával és így akadtam rá a kapcsolásra én is. Pár módosítással ajánlják ott más magnókhoz is, ahol nem FET-es a fejerősítés. Pl. jópár Sony esetében.
-
#82640
Barret001
addikt
Donki Hóte
#82639
Barret001
addikt
válasz
Donki Hóte
#82639
üzenetére
Akkora hangszórócskáktól az is szép teljesítmény!
-
#82639
Donki Hóte
veterán
tordaitibi
#82638
válasz
tordaitibi
#82638
üzenetére
Bocsánat, nem olvastam elég alaposan a hangdoboz specifikációját, de mostmár látom, hogy a LED 300W-os benne, a hangszórók csak 15 W-osak
-
#82638
tordaitibi
veterán
Donki Hóte
#82636
válasz
Donki Hóte
#82636
üzenetére
Annak a dobozkának meg a benne lévő 15W hangszóróknak bőven elég egy 2x2centis PAM8610-es panel. [link]
Ha esetleg valaki megküldi 300wattal, feltétlenül számoljon be az eredményről.
Darvinya azt írta hogy egy szabvány autós fejegység rendesen meghajtja, az hídba pontosan annyi amit a PAM modul tud, saccperkb. 15W.
600Ft+postáért vettem Vaterán, több darabot, nem egy JLH de egészen hallgatható, ilyen helyre tökéletesen megfelel. -
#82637
darvinya
titán
Donki Hóte
#82636
darvinya
titán
válasz
Donki Hóte
#82636
üzenetére
Nemcsak autóba, hanem inkább szállíthatóként.
Mondeo hangrendszere ennél több, s még is ki tudja hajtani. -
#82636
Donki Hóte
veterán
darvinya
#82633
válasz
darvinya
#82633
üzenetére
Autóban akarod használni? 12 V feszültségről nem lehet rendesen kihajtani
Ha tudsz neki 24 V tápfeszültséget adni (autóban mondjuk egy feszültségkétszerezővel), akkor egy ilyen D osztályú erősítővel már elég hangosan tud szólni.
-
#82635
tordaitibi
veterán
qqzs
#82634
Így néz ki, és ez nem DC motor, mindkét tekercsvégen persze hogy feszültséget mérsz hisz egyszer az egyik, másik forgásirányba a másik lesz a segédfázis tekercs és van közös pontjuk+ a kondenzátor is teszi a dolgát.
Azért mérsz annyit amennyit mert a kondenzátor-induktivitás duó hatása ez, ha nem true rms a műszered akkor a lórúgásokat csúcsba méri. -
qqzs
őstag
Akkor valamit nem ertek még. Ha 220-at kell ide oda kapcsolgatni, akkor miert mérek 240-240-et piroson es keken is egyszerre l, amikor az egyik tekeresi iranyt nyomom a tavvezerlon? Es miert nem 480 at a piros es kek kozott csak 350et. De mar elvesztettem a fonalat mert ugye ez nem harom fazis
-
#82632
Dr. Szilikát
őstag
qqzs
#82630
Dr. Szilikát
őstag
Az infravevő jelét / parancsait dekódolja az IC, működteti a reléket, illetve a 3 db nyomógombot is kezeli.
Egyébként egyszerű passzív (azaz nem elektronikus) kapcsolóval is vezérelhető lenne, mint az autók ablakemelője például, bár az más jellegű (DC polaritásváltó). Ez meg, maga a motor csak ennyi:
-
#85619712
törölt tag
"mi értelme van az icés tavvezerlonek ha csak egy valtokapcsoloval lehetne 220at adni ide meg oda"
Jól látod semmi értelme, felesleges bonyolítás, legfeljebb így távolról is kezelhető.
"Es lenyeges hogy a sarga a nulla a kek es piros meg fazis vagy az mindegy?"
Mindegy, csak a két sárga legyen összekötve egymással is, különben nem forog a motor csak remeg egyhelyben!
-
#82629
Dr. Szilikát
őstag
tordaitibi
#82627
Dr. Szilikát
őstag
válasz
tordaitibi
#82627
üzenetére
Feltételezem, a B fokozat kimenetét (zaját) leosztják.
Hasonló, amikor set top box analóg kimenetéről megy a TV és zúg a hang, mert a TV hangerejét maximumra veszik, box hangerőt lejjebb. Ilyenkor a TV-n csökkentünk, akkor csökken a zaj, míg a boxon feljebb kell tolni.
HDMI-csatlakozásnál ilyen probléma nem jelentkezik, de a box elhasználódása során (kondenzátorok) az analóg kimenet zaja idővel még nőni is szokott.
-
#82628
tordaitibi
veterán
qqzs
#82625
-
#82627
tordaitibi
veterán
#68216320
#82623
válasz
#68216320
#82623
üzenetére
Én nem értem az egész koncepciót.
Van egy fokozat, nevezzük B-nek.
Ennek van egy zaja, pl. 80dB.
Elékötsz egy fokozatot, legyen A.
A-nak legyen a zajszintje 100dB.
Semmi nem változik, B zaját ugyanúgy hallod. Esetleg felerősíti A zaját is. Akkor lenne értelme ha A valóban igen kiszajú és B-t az erősítése csökkentésével be tudnád állítani alacsonyabb zajú munkapontba.
Valamint egy magnó, mégha hallható is az alapzaja, ha egy üres szalagot futtatsz már iszonyatosan megnő a zaj vagyis az erősítő zaja elvész a szalagzajban, ki se lehet hallani. -
qqzs
őstag
Motor ujra. Megjott a kondi ami kicsit maskepp nez ki de az adatai ugyanazok. Nem valtozott semmi. Menet kozben megmertem. A kek sarga es a piros sarga kozott 250V van a ket szelso azaz piros kek kozott meg 350V. Ezt csinalja :( [link]
Ezba taviranyito miert ad mendket oldalarabfeszoltseget? Nem ugy kene hogy egy iranyba piros masik iranyba kek kap feszt?
Nincs valaki nyiregyen aki megszakertene?
Itt a taviranyito
-
#82624
Dr. Szilikát
őstag
#68216320
#82623
Dr. Szilikát
őstag
válasz
#68216320
#82623
üzenetére
Ráírni bármit lehet, általában külsőségekből lehet sejteni, ha nem olyan, mint az eredeti. De attól nem erősít többet szerintem, az áramkör egyébként is negatívan visszacsatolt azáltal, hogy nálad hiányzik a Cs kondenzátor:
Ez a kondenzátor, amennyiben akkora kapacitású, hogy a hangfrekvenciát tekintve rövidzárként vieslkedik, a fokozat erősítése maximális lesz, illetve még akkor is befolyásolja a drain-ellenállás. A kondi hiánya viszont negatív visszacsatolást képez, illetve az erősítést beállítja / lecsökkenti nagyjából 15-re.
Egyébként áramgenerátorként bekötve ki tudod mérni az eszközre jellemző áramot, ami képezhet összehasonlítási alapot:
-
#82623
#68216320
törölt tag
Dr. Szilikát
#82620
#68216320
törölt tag
válasz
Dr. Szilikát
#82620
üzenetére
A kapcsoláshoz tervezett valaki egy kétoldalas PCB-t, abból vásároltam én is az enyémet.
Tőle ezt a tippet kaptam, hogy a leosztásos módszerrel csökkentsem a jelszintet.
Trimmer helyett azt javasolta, hogy az R9, R10 ellenállások helyett kössek sorba 200k és 100k ellenállásokat, hogy a 100k legyen a GND.Nem tudom van-e összefüggés, hogy másnál nem jelentkezett a "túlerősítés" probléma, de egyre erősebb a gyanúm, hogy nem megfelelő FET-et használok.
Az enyém így néz ki csak 3F helyett 5A:
Ez a kép a fórumból való, ahol a kapcsolás is van. Amikor az egyik tag kérdezte a kapcsolás készítőjét, hogy ez megfelelő lesz-e neki, akkor azt a válasz kapta: "This one looks fake."Rákeresve az eredeti Toshiba 2SK170 FET-re ezt a képet találtam:
Lehetséges volna, hogy amiatt más jellemzőkkel, például nagyobb erősítéssel bír (és gondolom magasabb zajjal is), mert nem eredeti?
Az eredetit nem gyártják, ebay-t nézegetve lényegesen magasabb árakat látok, mint amennyiért vettem. (amúgy egyetlen budapesti üzletben találtam) -
#68216320
törölt tag
válasz
#68216320
#82621
üzenetére
Kicseréltem az R1 és R2 ellenállásokat 270R értékűre. Így megfelelő értékre csökkent az erősítés, nagyon kicsit emelni is kellett a gyári trimmerrel.
Viszont most a szalagzaj mellett megjelent egy kis morgás is, amit eddig nem hallottam.
Vagy azért, mert a magas erősítés elnyomta vagy tényleg nem volt. -
#82621
#68216320
törölt tag
Dr. Szilikát
#82620
#68216320
törölt tag
válasz
Dr. Szilikát
#82620
üzenetére
Sikerült a söntölés, először nem fogattam oda jól. Az 1kOhm még sok volt. Próbáltam 470ohm-al, na az már majdnem jó volt, a kivezérlés csak egyetlen jelzéssel magasabb az elvártnál. Van valami alsó limit a söntöléshez? Tennék egy próbát 270ohm-al. Valószínűleg kicsit alacsonyabb lesz az elvártnál, de azt tudom korrigálni a gyári trimmerrel a gépben.
Donki Hóte: Olyan értékű trimmerem biztosan nincs itthon. Ha javasolt a próba, akkor azt vennem kell majd.
-
#82620
Dr. Szilikát
őstag
#68216320
#82618
Dr. Szilikát
őstag
válasz
#68216320
#82618
üzenetére
Ha csak fülre ellenőrizted, nem biztos, hogy feltűnő, tekintve a hallás logaritmikus jellegét is, de elvileg törvényszerű, hogy feleannyi feszültség generálódik, feleannyi drain-ellenálláson.
Kimeneti osztót a kimeneti impedancia fölé kell méretezni, utóbbi durván a drain-ellenállás felére becsülhető, mivel a drain ebben aktív szerepet játszik.
Itt 10-22, esetleg 47 kohm trimmer megfelelhet. Túl nagy sem jó, mert zavarérzékenységet növelhet, illetve sávszélességet csökkenthet, a szórt kapacitásokkal alkotott RC szűrő effekt miatt.
#82619 Donki Hóte
Az R5 gate-ellenállás gyakorlatilag csak potenciált mutat az áramot nem igénylő szigetelt kapu részére, ezért lehet ilyen nagy értékű.
Ha söntöli, azzal a fejfeszültséget söntöli, ami eleve nem korrekt (frekvenciamenetet is torzíthatja), továbbá a fej jóval alacsonyabb forrásimpedancián generálja a feszültséget, amire 100 kohm terhelés sem nagyon számít elvileg, lejjebb haladva meg hirtelen ráterhel.
-
#82619
Donki Hóte
veterán
#68216320
#82618
-
#82617
#68216320
törölt tag
Dr. Szilikát
#82616
#68216320
törölt tag
válasz
Dr. Szilikát
#82616
üzenetére
Köszönöm szépen a magyarázatot.
Nem állítom, hogy teljesen értem még, de sejtésem kezd lenni és van miből kiindulnom.
A FET nagyon kimaradt nekem, a tranzisztor működését is egy ismerős úgy magyarázta el, mintha egy csap lenne.Visszatérve a probléma gyakorlati részére, akkor próbaként két dolgot tehetek:
1. Csökkentem az R1, R2 ellenállások értékét, ezzel a FET erősítése fog csökkenni a J3 csatlakozón. Próbálhatom akár sönt megoldással is? Pl. 1k-val söntölöm 0.5k-ra?
2. Próbaként élhetek a hagyományos leosztásos módszerrel és trimmer segítségével csökkenthetem a jelszintet. Mondjuk itt van valami ohmikus érték ami alá ne menjek? -
#82616
Dr. Szilikát
őstag
#68216320
#82615
Dr. Szilikát
őstag
válasz
#68216320
#82615
üzenetére
Az nem "tápfeszcsökkentő" funkció, ami egy drain-ellenállás vagy kollektor-ellenállás, hanem az erősítőfokozat szerves része, amin az erősített feszültség létrejön. A Drain-ellenálláson eső nyugalmi feszültségnek van jelentősége (munkaponti feszültség), mert a kivezérelhetőséget befolyásolja.
Amikor van egy ellenállás, utána szűrőelkó GND-re, az már tápcsökkentő, illetve tápszűrőként is alkalmazzák.
Itt a tápmegoldásnál áramgenerátorként kötnek be egy JFET-et, ami a soros LED-eken küld át stabil áramot, melyek még tovább stabilizálják a feszültséget, a nyitófeszültségek összegére beállva.
Az erősítés csökkentése a fokozat saját zaját is csökkenti, ami elvileg nem hátrányos ilyenkor, bár lehet éppen kísérletezni a zaj (vagyis a kimenet) leosztásával is, azután meglátod, mi ad optimális megoldást.
De ez nem ugyanaz, mint amikor van egy előerősítő, fix erősítéssel, fix zajjal a kimenetén, amit utána részben leosztunk és inkább több jelet igyekszünk adni a bemenetére, így kompenzálva.
Ebben az esetben a fejfeszültség fix, az előfokozat saját zaját viszont az erősítés mértéke is befolyásolja, ezért kicsit trükkösebb.
-
#82615
#68216320
törölt tag
Dr. Szilikát
#82614
#68216320
törölt tag
válasz
Dr. Szilikát
#82614
üzenetére
Nem ismerem a FET működését, szóval idegen amit hallok.
Ha jól értem akkor a power ágban lévő ellenállást csökkentsem?
De akkor nem nagyobb tápfeszt kap?
Mutatom a teljes kapcsolást.
A tápfeszem 8.3V.
Az elv az volna, hogy nagy erősítést csinálunk FET-el, mivel alacsonyabb a zajszintje, mint a gyárilag beépített IC-nek, amin pedig lecsökkentjük a jelszintet a beépített trimmerekkel.
Ha magán a FET-en csökkentek erősítést, akkor nem veszítem el a jobb jel-zaj arány előnyömet? -
#82614
Dr. Szilikát
őstag
#68216320
#82613
Dr. Szilikát
őstag
válasz
#68216320
#82613
üzenetére
Erre is érvényes, hogy jelet feleslegesen erősíteni, majd utána leosztani nem jó dolog. Jobb az erősítést mérsékelni.
Itt az 1k ellenállás csökkentése visszább veszi az erősítést, miután a Drain-kör áramgenerátoros tulajdonságú, a Source pedig feszültségkövető, nagyjából 1000/68 = 15 lehet az erősítés.
De ez lényegileg a tranzisztoros erősítőnél is hasonlóan működik, csak a JFET specialitása, hogy (az elektroncsőhöz hasonlóan) negatív potenciálra kell állítani a kapuelektródát, a Source-höz képest, amit a Source ellenálláson eső feszültség biztosít.
Természetesen a kialakuló nyugalmi Drain-feszültség meghatározza a kivezérelhetőséget is.
-
#68216320
törölt tag
Ismét segítséget kérnék, ha szabad.
Van egy ilyen kapcsolásom:
Ez egy bizonyos szériás kazettás magnóhoz egy kis modding, ami kicsit javít lejátszás közben a fejerősítő zajon. A lényeg, hogy olyan gépekbe lehet tenni a lejátszófej és a magnó fejerősítője közé, amikben nincs FET-es HeadAmp és magasabb a zajszint.
A J2-re jön a lejátszófej egyik csatornája, J3-ról megy tovább a jel a magnó lejátszófej csatlakozójára.
Működik is, zaj is csökkent arányosan, de esetemben túl nagyot erősít és nem tudok korrigálni már a magnóban lévő PlaybackGain trimmerekkel. Azok minimumon vannak.
Azt szeretném megtudni, hogy lehet-e a szokott módon egy FET esetében is csökkenteni a kimeneti szintet? Arra gondolok, hogy J3 csatlakozóra mondjuk egy 20k trimmert teszek és azzal állítom be a szintet.
Ha jól tippelem, most olyan +10dB fölös erősítésben vagyok és azon a ponton, ahol 388mV-ot kellene mérnem, ott ~1.08V-ot mérek. Torzítás, búgás nem hallható.
A magnón belül 68kOhm impedanciára csatlakozik a lejátszófej, illetve most ez a FET-es HeadAmp:
Mehetne még egy trimmer a kapcsolás J3 kimenetére?(Amúgy elképzelhető, hogy hamis FET-et vettem, mert már egy ideje nem gyártják és fura, hogy mégis tudtam szerezni.)
-
fluttershy
tag
válasz
Dr. Szilikát
#82610
üzenetére
Köszi
-
#82610
Dr. Szilikát
őstag
fluttershy
#82607
Dr. Szilikát
őstag
válasz
fluttershy
#82607
üzenetére
12 V-os halogénizzóval működnek az ilyen lámpák, különböző teljesítményben. Egyenirányítót nem igényel, mivel izzó. Így a trafó szekunderére kapcsolódik közvetlenül.
A teleszkóp krómozott réz, a krómfelület bizonytalan vezető, de jobban belekarmolva vezet, illetve lecsiszolva forrasztható is a réz.
-
#82609
fluttershy
tag
pjen
#82608
fluttershy
tag
Kisebb voltam és annyira nem érdekelt akkor még a dolog. Csak régen tanulás helyett sokat buzeráltam azt a lámpát és emlékszem hogy pl a ferromágnes "remegett" a talpazata közelében, meg arra is emlékszem hogy különböző fém (vezető) hülyeségeket akasztottam rá mint dekoráció amiknek biztos hogy rövidre kellett volna zárni a konstrukciót. Nem találtam róla képet de úgy emlékszem hogy az alsó részén és a fej részén is egy egyszerű anyás csavarral volt egy könyökbe beleerősítve a két teleszkóp. Ha a teleszkóp tényleg egy kívül fém hatású műanyag bevonattal rendelkezett akkor is a csavarozásnál ráznia kellett volna.
-
#82608
pjen
félisten
fluttershy
#82607
pjen
félisten
válasz
fluttershy
#82607
üzenetére
Megmérted ellenáloás mérővel, hogy rövidre zártad? Lehetett a telészkópon kívül egy fém hatású műanyag bevonat például, vagy szigetelő festék.
-
#82607
fluttershy
tag
fluttershy
tag
Sziasztok. Lehet hogy nagy hülyeségeket fogok mondani. Egy dolog pár napja nem hagy nyugodni. Volt régen ilyen teleszkópos íróasztali lámpánk:
https://www.ebay.de/itm/174044441685
A fejében egy halogén izzó van, az alsó részében pedig valószínűsítem hogy transzformátor és talán egyenirányító áramkör lehetett. A probléma: két teleszkópos tálca túl vékony volt hogy kábelt vezessenek át benne illetve a taphoz és fejhez csavarozásnál is látszott hogy ebben nem megy semmi szigetelt kábel. Feltételezem hogy maga a teleszkópos pálca vezethette az áramot (?) a fejben lévő izzóhoz. Hány voltos lehetett ez a cucc hogy nem lehetett rajta érezni az áramot működés közben? Ha fém vezetővel összekapcsoltam a két teleszkópos pálcát akkor az áramkör miért nem zárt rövidre, miért világított továbbra is a halogén izzó? -
#68216320
törölt tag
válasz
#85619712
#82603
üzenetére
Sajnos tolómérőm nincs, csak vonalzóval tudok mérni, tehát pontatlan lehet kicsit.
Az a hosszanti "törzs" rész amikből a fülek is kiállnak, az ~1mm széles. A középső fül, ami magát az eret szorítaná, az ~1.4mm-re nyílik szét. Gondolom itt a képen a felső pofa lenne ami alulról nyomja fel a csatlakozót és az alsó, szélesebb, ami a füleket fordítja vissza.
Ebben az esetben lehet, hogy ez nagy lenne a JST-PH 2.0 csatlakozóhoz? -
#85619712
törölt tag
válasz
#68216320
#82602
üzenetére

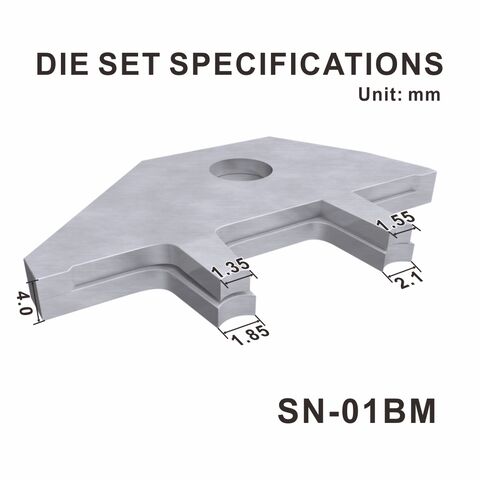

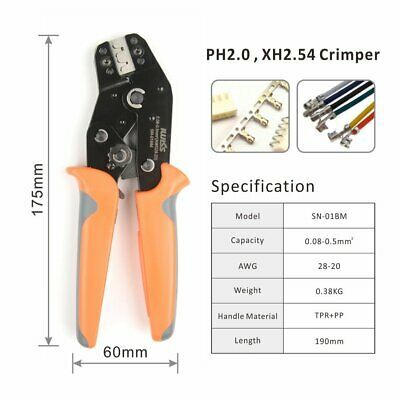

Igen, az SN jelöli a fogó típusát, a mellette lévő számok/betűk meg a fej típusát adják meg. Egy SN fogóba bármelyik SN fej belemegy. És igen jól látod itt is másol mindenki mindenkit.
Szerk: Azt meg tudod mérni, hogy a tüske amit krimpelni akarsz milyen széles? Ha kevesebb mint 1,35mm akkor sajnos nem jó neked!
-
#68216320
törölt tag
válasz
#85619712
#82601
üzenetére
Aha, köszi. Ezt pont néztem tegnap, de átsiklottam rajta, mert mobilról néztem és nem mardt meg. Szerintem ezt megveszem. A fejek kompatibilisek fogó gyártótól függetlenül? Azaz, ha találok sn-28b fejet akkor az tuti belemegy ebbe?
Vagy ezek ugyanazok a kínai fogók csak más-más márkanévvel ellátott nyelet kapnak legtöbbször?
2 darab 6 ohmos Technics dobozt hajtok vele honapok ota a kisszobaba ahol hobbizni szoktam. Nem pukkan.
Ezt a kettős diodát nem vágom, nem láttam még olyat. Ami a kondi két lábát összeköti az nem egy kisütőellenállás?
Új hozzászólás Aktív témák
Hirdetés
ekkold- Új Dell 13 Inspiron 5310 FHD+ IPS i5-11300H 4.4Ghz 8GB 256GB Intel Iris XE Graphics Win11 Garancia
- Dell 16 Inspiron 5625 FHD+ IPS Ryzen5 5625U 4.3Ghz 16GB 512GB SSD Radeon RX Vega7 Win11 Garancia
- Új Dell 14 Inspiron 5415 FHD IPS Ryzen5 5500U 4.0Ghz 8GB 256GB SSD Radeon RX Vega7 Win11 Garancia
- Dell 14 Latitude 5440 FHD IPS i5-1245U vPro 4.4Ghz 10mag 16GB 256GB Intel Iris XE Win11 Pro Garancia
- HP 14 Elitebook 640 G9 FHD IPS i5-1235U 4.4Ghz 10mag 16GB 256GB Intel Iris XE Win11 Pro Garancia
- Készpénzes számítógép PC félkonfig alkatrész hardver felvásárlás személyesen / postával korrekt áron
- Telefon felvásárlás!! Xiaomi Redmi Note 10, Xiaomi Redmi Note 10s, Xiaomi Redmi Note 10 Pro
- Tablet felvásárlás!! Apple iPad, iPad Mini, iPad Air, iPad Pro
- Eladó karcmentes Realme 8 4/64GB / 12 hó jótállással
- LG 25GR75FG - E-Sport Monitor - FHD 360Hz 1ms - NVIDIA Reflex + G-sync - AMD FreeSync - HDR 400
Állásajánlatok
Cég: FOTC
Város: Budapest
