Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
Barret001
addikt
válasz
Sokimm
#82997
üzenetére
Nyugodtan köss sorba akár 4 savas akkut. A savas akku extrém módon bírja ezt,a többihez képest! Zárlat nem lesz,attól ne félj.Ha lenne is,az max 2,5V feszültség többletet jelentene. Az meg semmi.mint írták előttem,törekedni kell a minél magasabb rendszerfeszültségre.Már ha lehetséges.
-
#82998
tordaitibi
veterán
Sokimm
#82997
válasz
Sokimm
#82997
üzenetére
"minél kevesebb soros cella legyen (egy kaszniba öntve) annál modulárisabban "cserekompatibilis""
Ezt az okfejtésedet teljes mértékben megértem. Viszont.
Észrevehető irányvonal a szigetüzemű vagy bármilyen akkus táplálásnál a lehető legnagyobb feszültségű kivitel.
És ennek nagyon gyakorlati okai vannak.
Az első hogy kis feszültségnél brutális áramok vannak. Egy egyszerű házi felhasználásnál ahol pár100W fogyasztás van, már ott mutatkozik hogy ez 30-40A áramszükséglet. Brutális vastag vezetékelés, robosztus nagyáramú kapcsolók stb.
A másik ok hogy szinte mindig, az esetek 95-98%-ában szükség van felfelé konverzióra. És a step konverterekbe 100x egyszerűbb és gazdaságosabb nagyobb feszültségű de kisebb áramú félvezetőket beépíteni valamint a veszteség és a hűtésigény is fordítottan arányos betáp áramával.
Ezokból már nem ritka a 72 voltos rendszer sőt a nagyobbak sem, láttam bemutatót 350voltos napelemes tárolórendszerről.
Itt már nem is kell inverter a szó szoros értelemben hanem egyszerű H hidas nagyfeszültségű fet híd állítja elő a kimeneti PWM 230V 50Hz-et, mindenféle tekercs vagy veszteséges transzformátor használata nélkül.
Kilowattos terhelésen is max. 5-6A, míg ugyanez egy 12V rendszernél 100-120A feletti. És ez a nem mindegy.
A napelemeknek meg mindegy hogy a sztringek és a panelek inkább párhuzamosan 50 voltot, vagy döntően sorosan 5-600voltot nyomnak le a töltésvezérlőbe.
Az akkuk, eltekintve a nagyon-nagyon ritka egyedi-eseti cellahibától, szinte teljesen egyszerre mennek tönkre. Azaz ha 4 év múlva megmakkan az egyik akku akkor várható pár hónapon belül az összes cseréje. -
#82997
Sokimm
senior tag
Dr. Szilikát
#82996
Sokimm
senior tag
válasz
Dr. Szilikát
#82996
üzenetére
Köszi!
Barret001: Nincs mély okfejtésem, csupán esélycsökkentő vágyam, hogy minél kevesebb soros cella legyen (egy kaszniba öntve) annál modulárisabban "cserekompatibilis". Ha 2db 24-es akksit veszek és az egyik lehal 50%-át dobhatom a pack-nak kukába. Ha 4db 12V-osból 1db lehal, 25%-a kuka az akksiknak.
Utána meg ha veszek 1db-ot, már nem azonos a többinek az "életével" (más márka, más ciklusszám, más belső ellenállás, más más más), így kb semmi értelme a fenti okfejtésemnek.
Van önkritikám is, ne izgulj, tényleg a "legjobbat" szeretném, ezért kérdezek tőletek.
48VDC rendszert házilag "hasznosítani" még mindig nyitott topic, ha van valakinek ötlete majd később, örömmel veszem a kommenteket.
Az eddigi válaszokat nagyon köszönöm!!!
-
#82996
Dr. Szilikát
őstag
Sokimm
#82992
Dr. Szilikát
őstag
válasz
Sokimm
#82992
üzenetére
Saját tapasztalataim szerint, az életciklus végén, az autóakkuban egy cella hibásodik meg, ami persze lehetetleníti az egész akku további használatát.
A lemezek anyaga elkezd leválni, a cella aljában összegyűlve átvezetést okoz és a cellát elkezdi meríteni, előbb csak lassan, majd egyre gyorsabban. Saját vizét elfőzi, hiába töltjük utána, ez is árulkodó.
Igaz, hogy töltéskor emiatt valamivel több feszültség jut a többi cellára, amit azok egyébként vígan tűrnének még, csakhogy hiába, mert a legyengült cella soros ellenállást is képez, emiatt az akku indítóképtelenné válik. Az első gyanús jelek után (szokatlanul gyenge indítások) ez elég hamar lejátszódik, mintegy önmagát nyírja ki a hibás cella.
Jellemző lehet az is, hogy év vége felé hal le egy akku, miután a nyári melegek megviselték.
Amíg a cellák jók, az önbalanszírozó hatás miatt jól elvannak, nem is nagyon szokás ezeket külön védeni. Túlmerítéstől ajánlott védeni. Amikor egy cella lehal, akkor meg már vége az egésznek. (Noha láttam Youtube videón cellamosási lehetőségeket, de a gyakorlatban az is problémás.)
Soros kötéshez értelemszerűen egyforma, egyszerre vásárolt akkut célszerű használni.
-
#82994
Sokimm
senior tag
tordaitibi
#82993
Sokimm
senior tag
válasz
tordaitibi
#82993
üzenetére
Esetleg egy ilyen kiegyenlítővel?
4db 12V-os akksi sorba kötve a két végén a 48V-os töltővel, a kiegyenlítésre meg ez:
[link] [datasheet link] -
#82993
tordaitibi
veterán
Sokimm
#82992
válasz
Sokimm
#82992
üzenetére
"Sorba kötve az akksikat, ha elpukkan 1db, akkor a másikra rámehet a 48V, és azt is kinyírja."
Ez egy érdekes bár a világon egyedülálló okfejtés amivel még nem találkoztam.
Kevés kivétellel amikor elég 1 cella, a többi esetben (targonca, Tesla, kamion stb. stb.) mindenhol 5-10-100 cella van sorbakötve. A te 12 voltos munkakkudba pl. 6 cella. A 24 voltosba 12. A 48 voltos rendszerben értelemszerűen 24 cella van sorba. Az hogy ez a 24 hogyan van dobozolva, 4 akkuedénybe vagy egyenként az teljesen közömbös. Vagyis ez a kitételed eleve okafogyott mert nem a komplett akku durran el hanem 1 cella, az meg elszállhat a személyautódba is vagy bárhol."Ha sorba kötök 2db 24V os bemenetű invertert? "
Lehetetlen, nem járható út, abszolút felejtős.Vagy beszerzel egy 24V vagy akár 12V kimenetű step-down konvertert, ahogyan itt többen ajánlották. Nem olcsó játék az 1kW tartományba de a legkorrektebb megoldás a kisfeszültségű felhasználásra.
A hálózat pótlására meg beszerzel egy 48/230V invertert.
Ez utóbbi sem lesz a pár forintos kategória. -
#82992
Sokimm
senior tag
Dr. Szilikát
#82989
Sokimm
senior tag
válasz
Dr. Szilikát
#82989
üzenetére
Sorba kötve az akksikat, ha elpukkan 1db, akkor a másikra rámehet a 48V, és azt is kinyírja. Mivel szokták a védelmet megoldani? Feszültség figyelő minden aksi köré? Hogy "illik" tölteni munkaakukat sorba kötve (2db 24V)?
Veszteségesség 80% hatásfokig belefér, mert csak hőt csinál, azt meg fűtésnek nevezhetjük télen*.
Razorbenke92:
A stepdown mindegyik akksi elé jó ötlet, mert ott tölteni úgyse szabadna 2-10A felett, tehát ha akksinként hasraütve betolok(töltöm) 2A-t, akkor 48W/akksival számolva, napelemenként (kb 100W-osak attól függ milyet vesz az ember) 2 akksi kellene.
Ez túl sok darabszámú akksit jelent, újra kell számolnom.
Ha maximalizálni akarom a kihasználtságát, akkor elé rakok sok napelemet a kívánt bemenetéhez illesztve, és a töltő oldalon mondjuk a munka akksikat lehet 5A-el tölteni (például), akkor step down konverterrel 24Vx5A=120W / akksi. Ez esetben kellene 15db stepdown és akksi. Ez is drága megoldás.
Ha 10A-el tölthető /akksi, akkor 7db kellene csak.
A fix dolog a képletben a 48V-os 38A-es "töltő", meg a kiszolgáló napelempark. Ezt szeretném valahogy hasznosítani (állandó jelleggel) akár invertereken keresztül (24V), akár szivattyúkon keresztül (itt talán már találok 48VDC-s verziót). Az inverter elé meg jó lenne a puffer "akksi", hogy ne a nap fényétől függjön a "ki-be kapcsolása". (meg éjszaka is lehessen teljes értékűen használni a 230AC részt)
Tákolós kérdés:
Ha sorba kötök 2db 24V os bemenetű invertert? Teljesen maradhatnék 48V-os rendszerű. -
#82990
razorbenke92
őstag
Sokimm
#82986
válasz
Sokimm
#82986
üzenetére
Ha akksikról van szó (mondjuk több kisebbről) építenék (vagy vennék) egy CC/CV üzemmódú step-down konvertert mindegyik elé, mert akkor skálázható is maradna a rendszer.
Ha 1db 700W fogyasztó van, az még talán határeset. Ilyen teljesítményben buck már inkább vásárlós (építeni bonyolult és jelentősen drágább már ázsiánál), de megfizethető, és még 95% fölötti hatékonyságot (mondanak rá). -
#82989
Dr. Szilikát
őstag
Sokimm
#82986
Dr. Szilikát
őstag
válasz
Sokimm
#82986
üzenetére
Mivel a konverziós illesztés problémás / veszteséges, esetleg az is megvizsgálható, hogy 2 db 24 V-os akku soros (nappali), párhuzamos (éjszakai) üzemmódja mennyire vállalható.
#82982 ngaba
Ha nem sürgős, régebben ilyet rendeltem Kínából, akkor még csak 1 $-ért, noha most már bizonyára drágább ez is:
Silver Conductive Wire Glue Paste Adhesive Paint PCB Repair Application
-
ngaba
aktív tag
Sziasztok!
Én nem vagyok egy nagy elektronikai ezermester, de szétszedtem a kislányom állatfigurás játékzongoráját, és megállapítottam, hogy az átlátszó fóliára nyomtatott áramkörön az egyik "nyomtatott vezeték" meg van szakadva (és valódi vezetékkel áthidalva megjavulnak nem működő gombok). Nem igazán értem, hogy mi, valami ragasztószerű folt van ott (gondolom valami belefolyt), ami megmarta a vezetőt is.
A kérdésem az, hogy ezt a "szakadást" mivel lehet javítani. Gondolom a cin a fóliát átégeti. A haverom nyomtatott áramkör rajzoló tollat ajánlott, de az négyszer annyiba kerül, mint amennyi ez a zongora volt. Nincs valami olcsóbb házibarkács megoldás? Csatolok egy képet is, itt a középső csavar alsó aljától induló vezetéken van a szakadás a foltnál. (Illetve az alsó foltnál is van egy szakadás.)
Előre is köszönöm.
[kép] -
#82981
hcl
titán
rednifegnar
#82980
válasz
rednifegnar
#82980
üzenetére
Kis Hamlin
5V, DIP tokozás. Beépített dejóda. -
#82980
rednifegnar
senior tag
Nite
#82962
rednifegnar
senior tag
kerdes hany kapcsolgatas lenne egy menetben? van pl pici omron 5v-os rele az siman megy es teljesen levalasztott. cserebe nem szereti ha folyamatosan evekig kattogtatjak.
az 555-nek van egy olyan tulajdonsaga (nem tom szamit e), hogy amikor feszt kap akkor az elso ciklus majd dupla ideig tart mint a normal ciklusok. -
#82979
#85619712
törölt tag
Daszkalosz19
#82973
#85619712
törölt tag
válasz
Daszkalosz19
#82973
üzenetére
Egy betört kijelzőnek nyoma van, pl ilyen :
Nálad szerintem inkább az van, hogy megnyekkent az alaplap, és levált a grafikáért felelős alkatrész. Jobb esetben csak a lába a forrpadról, rosszabb esetben maga a forrpad a nyákról. Ha elviszed egy szakihoz, hogy visszamelegítse, és szerencséd is van jó eséllyel menthető. De ezt így pontosan megmondani nehéz, inkább csak találgatok én is. -
#82978
tordaitibi
veterán
Daszkalosz19
#82973
válasz
Daszkalosz19
#82973
üzenetére
Szerintem elreccsent az lcd kijelző az biztos, nem valószínű hogy javítható, és még más is sérülhetett mechanikusan. alkatrész letört, de a kijelzőt szerintem lehetetlen pótolni mégha a többi hiba javítható is.
-
#82977
Daszkalosz19
aktív tag
Donki Hóte
#82976
Daszkalosz19
aktív tag
válasz
Donki Hóte
#82976
üzenetére
Hát köszönöm!
Egy próbát megért,hátha valaki tud segíteni!
De nem adom fel :) -
#82976
Donki Hóte
veterán
Daszkalosz19
#82973
válasz
Daszkalosz19
#82973
üzenetére
Ennyit ér a műszaki cikkek esetében a forgalmazók által kötelezően vállalandó 8 éves alkatrész utánpótlási kötelezettség
Már 1-2 éve kifutott termékekhez sincs pótalkatrész, egy 4-5 éve nem forgalmazott termékhez meg eleve reménytelen alkatrészeket kapni.
A helyedben felnyomnám őket a fogyasztóvédelemnél. Neked ettől még nem lesz alkatrészed, de legalább ők is szarul érzik majd magukat
-
#82974
mezis
félisten
Daszkalosz19
#82973
mezis
félisten
válasz
Daszkalosz19
#82973
üzenetére
"... távirányítóm. Paplan alatt volt ....nagyon szeretem..."
Biztos jó topikot választottál? nem kellene egy 18-as karika?![;]](//cdn.rios.hu/dl/s/v1.gif)
-
#82973
Daszkalosz19
aktív tag
Daszkalosz19
aktív tag
Sziasztok!
Lenne egy kis problémám egy Logitech harmony 950 univerzális távirányítóm. Paplan alatt volt rákönyököltem.és a.kijelzőke elfehéredett. Nem reagált semmire! Kikapcsolni ki tudtam,de bekapcsolni már nem!
A Logitech magyarországi szervíze nem vállalja,mert nincs hozzá alkatrészük és már nem gyártják!
Meg szeretném javíttani valahogy.mert nem egy olcsó távi és nagyon szeretem!
Van itt olyan szaki aki megnézné és meg tudná esetleg javítani?
Nem ingyen kérem.persze minden költséget fizetek! -
#82972
mezis
félisten
tordaitibi
#82965
mezis
félisten
válasz
tordaitibi
#82965
üzenetére
Volt ilyen műszerem. Talán Zener dióda és két ellenállás kellett hozzá.
-
#82971
tordaitibi
veterán
Dr. Szilikát
#82967
válasz
Dr. Szilikát
#82967
üzenetére
És Barret001,
közbe megszültem a szinte hihetetlenül bonyolult hightech megoldást ami nem nélkülöz űrtechnikai eszközöket sem.
Eszembe jutott nekem is a zener, 9 voltos van itthon, ezzel már majdnem, miután sorbakötöttem vele egy sárga ledet és egy 16kohm előtétellenállást, a végeredmény tökéletes.
11 voltnál nullát mutat, hajszállal van csak a nulla felett, 13,8voltnál végkitérés.
Hőfokfüggése biztosan van a led miatt de pár 10mV nem érdekes. -
#82968
Barret001
addikt
tordaitibi
#82965
Barret001
addikt
válasz
tordaitibi
#82965
üzenetére
ZPD10.1?
-
#82967
Dr. Szilikát
őstag
tordaitibi
#82965
Dr. Szilikát
őstag
válasz
tordaitibi
#82965
üzenetére
Egy lehetőség egy ellenállásosztó, amivel a műszer egyik pontját a kívánt szintre emeled, Zener-diódával is megfogva stb.
Stabilabb megoldás lehet egy műveleti erősítő kimenetével beállítani az eltolt szintet.
-
#85619712
törölt tag
A trimmerrel a modul által szolgáltatott impulzus frekvenciáját tudod állítani, de csak minimum 7 hertzig, ami azt jelenti, hogy egy másodperc alatt 7x ad impulzust. Ahhoz, hogy 2 másodpercenként adjon impulzust, át kell alakítani ezt a modult a már leírt módon, ki kell cserélni a kondenzátort.
-
#82965
tordaitibi
veterán
Valamikor tudtam de kiment a fejemből, talán valaki vágja.
Van egy deprez műszer, ugye lineáris a mérési tartomány.
Viszont nekem autós üzem kéne, azaz az egész mérési tartomány nem kell mert nagyon kicsi a használható sáv.
12-14V között a mutató alig mozdul.
Namost régebben megcsináltam hogy a műszer 10-11V-nál kezdett mozdulni nulláról és 15 volton végkitérés.
Azaz széthúztam a mérési tartományt. Csak nem emlékszek a kapcsolásra, valaki esetleg? -
#85619712
törölt tag
-
#82959
Dr. Szilikát
őstag
Nite
#82956
Dr. Szilikát
őstag
Az 555 IC adatlapját mellékelik, de abból lehet építeni több dolgot, astabil és monostabil multivibrátort legfőképp, illetve azok variációit, egyéb felhasználási módjait.
Az árusított modul egy astabil áramkör (jelgenerátor) 7 Hz --1,2 kHz tartományban állítható négyszögjel kimenettel.
-
#82958
tordaitibi
veterán
Nite
#82954
-
-
Nite
őstag
NE555-M? Az a baj (persze nem ertek hozza ennyire), hogy ezt valahogy triggerelni kell, ha jól látom, nekem viszont automatikus kellene, feszultseg raadasra lenne jo ha indulna, ha kulon triggerelni kell akkor mindegy ha a mikrokapcsolot nyomogatom!
Valamint (szinten hulye vagyok hozza) de ezen az elore epitett megoldason 3 pin van kivezetve:
Addig oke, hogy a 3-bol 2-t felhasznalok 5V+GND-re, de a harmadik pin-el onmagaban mit kezdjek? A mikrokapcsolohoz is 2 vezetek megy, lenyegeben egy rovidzarat kellene csinalom de egy pinnel ezt fel nem tudom fogni, hogyan!
-
Nite
őstag
sziasztok!
szuksegem lenne ic-re, amelynek mindossze annyi lenne a feladata, hogy adott idokozonkent, mondjuk 2mp osszekotne ket labat, aztan szet is kapcsolna, az adott ket lab fuggetlen lenne a feszultsegtol es nem is kellene, hogy megjelenjen raja, mindossze egy rovidzarra lenne szuksegem, valamint jo lenne, ha 5V-rol tudna mukodni!
elkepzelheto, hogy nagyon hulyen irtam le a dolgot, ezert elnezest kerek, lenyegeben egy mikrokapcsolot szeretnek ezzel automatizalni, de a google nem a baratom ebben a temaban!
elore is koszonom a segitseget!
-
#82953
Grave_444
nagyúr
Dr. Szilikát
#82952
Grave_444
nagyúr
válasz
Dr. Szilikát
#82952
üzenetére
Köszi, tovább nem offolok.
-
#82952
Dr. Szilikát
őstag
Grave_444
#82951
-
#82951
Grave_444
nagyúr
Dr. Szilikát
#82950
Grave_444
nagyúr
válasz
Dr. Szilikát
#82950
üzenetére
Ezt mind értem és kalkulátor nélkül is ki tudom számolni.
Most akkor melyik számítás a valós? 1250Wh vagy 1950Wh / nap?
Ugyanarról a fogyasztóról beszélünk mindkét esetben. Egyáltalán ennyi információ alapján lehet számszerűsíteni? Ha érdekel leírom privátban miért is fontos ez. -
#82949
Grave_444
nagyúr
Dr. Szilikát
#82948
Grave_444
nagyúr
válasz
Dr. Szilikát
#82948
üzenetére
Tisztában vagyok vele, tegyük fel konstans a két áramerősség.
Akkor jól gondolom, hogy a fenti adatok ismeretében baromság, ha átlag 0,5A-el számolva (125W-os teljesítménnyel) napi 10 órában 1,25kWh/nap jön ki?Általad számolva ez majdnem 2kWh/nap.
Ami miatt fontos a különbség, hogy kb fél éves fogyasztását kell néznem.
-
#82948
Dr. Szilikát
őstag
Grave_444
#82947
Dr. Szilikát
őstag
válasz
Grave_444
#82947
üzenetére
Nincs mit átlagolni, ez nem teljesítmény (W), hanem energiamennyiség (kWh).
A teljesítmény mindig egy pillanatnyi érték, noha lehet időben állandó vagy változó is, hasonlóan a sebességhez.
A mennyiséget viszont úgy lehet felfogni, mintha például liter lenne (benzin vagy bármi), ami egy halmozódó / halmozható valami. Csak a kWh nehezebben "megfogható" tartalom.
Ki kéne számolni a 0,2A-el 18 órára és a 0,7A-el 6 órára és annak az átlagát venni?
Ha azt mondod, hogy 250 V van nálatok, akkor:
https://www.rapidtables.com/calc/electric/watt-volt-amp-calculator.html
50W x 18h + 175W x 6h = 900 + 1050 Wh
Többi adja magát.
#82946 Sokimm
Cellák párhuzamos kapcsolása esetén a feszültséget nem is lehet balanszírozni, mivel egy és ugyanaz, a cellák egy közösként foghatók fel. Az árameloszlás meg általában nem probléma.
Itt csak arra kell ügyelni, hogy 2,5 V alá nem meríteni, erre kapható szimpla védelem (1S), ami a túltöltés ellen is véd (4,2 V felett lekapcsol).
-
Grave_444
nagyúr
Sziasztok!
Szerintetek mennyit ehet kWh-ban az alábbi fogyasztó?
Én is ki tudom számolni, viszont kíváncsi lennék hozzáértőbb szerint mennyit az annyi.0-24-ben üzemel 250V-ról, alapjáraton 0,2A, terhelve 0,7A.
Egy gázkazánról van szó és a keringetőszivattyúja a villamos fogyasztó (talán más nem), ami elvileg napi 6-8 órát "fűt". Az egyszerűség kedvéért legyen csak napi 6 óra.
(Ki kéne számolni a 0,2A-el 18 órára és a 0,7A-el 6 órára és annak az átlagát venni?)
Az a kérdés ez egy hónap alatt hány kWh-t jelent?Privátban is jöhet, ha ide off. Köszönöm szépen előre is annak, aki foglalkozik vele.
-
Sokimm
senior tag
Sziasztok!
Szeretnék egy CN3791 MPPT-re (12V input napelemhez) több 18650-ás cellát rátenni. A kérdésem, hogy párhuzamosan ha ráteszem de valamelyik cella eléri a kívánt 4.2-es szintet, ugye arra nem folyik áram, tehát a töltés a többi cella felé megy, vagyis "balance"-olva van?
Vagy ha kiveszem a cellák közösített plusz/gnd pontján át a kakaót (amit meghajt), és egy cella túlságosan lemerülne a többihez viszonyítva, akkor nincs védelem (bemenő napelem energia nélkül) mondjuk éjszaka.
Ki hogyan oldaná meg a több cellát egy ilyen kütyü esetén?
A fogyasztóhoz mindenféleképpen kelleni fog egy stepup az akksik után.
Köszönöm a válaszokat előre is. BMS is van itthon, 1-2-4 cellához, csak nem látom még át a dolgokat, mivel a BMS kijárata a soros tárolók feszültségét jelenti, tehát 4 akksi esetén step down konverter kell a fogyasztó felé (9V), de ha párhuzamosan lehetne a BMS-ből kinyerni a kakaót, akkor step-up kéne a 9V igényhez....
[link] -
t72killer
titán
Ha csinálok egy BT, szerencsés esetben ANT+ kerti hőmérőt, az alapból fog tudni a garmin órák temperature widget-jével kommunikálni, úgy mint a gyári Tempe-egység? Vagy a használt interfész még kevés, kell valami spéci formátum, amiben kommunikál?
A tempe nem túl olcsó és nem fix telepítésre van kitalálva, ezért gondoltam, hogy összeütnék inkább egy házi főzésű példányt.
-
#82944
hcl
titán
Donki Hóte
#82943
válasz
Donki Hóte
#82943
üzenetére
- Közös hangerőszabályzás lesz (nem emléxem, mekkora a poti, de az is tuti, hogy ki nem szedem
)
- Kondi van az erőlködő bemenetén (ez a múltkori halott autórádió lesz, már működik, és egybe van kötve a 3 jack jelenleg)
- Soros ellenállás akkor a poti elé fog kerülni, köszi -
#82943
Donki Hóte
veterán
hcl
#82942

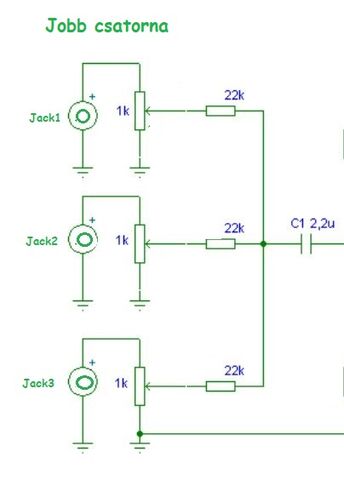

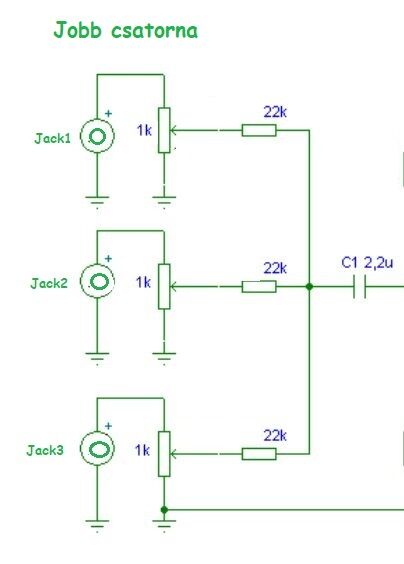

A telefonok jack kimenete kisimpedanciás, ezért olyan potit köss a passzív keverő bemenetére, ami nem túl nagy. Én 1 kohmos potit javaslok.
Soros ellenállásnak szintén nem túl nagy érték a javasolt, legyen pl. 22 kohm.
A végére pedig tennék egy közepes kondit, ezt lehet, hogy nagyobbra, vagy kisebbre kell cserélni , ha úgy hallod, hogy beleszól a frekvenciamenetbe.
A sztereó előfoknak csak a jobb csatornáját rajzoltam le neked, nyilván két csatornás kivitelben, sztereró 1 kohmos potikkal építsd meg.
-
#82942
hcl
titán
tordaitibi
#82941
válasz
tordaitibi
#82941
üzenetére
OK
És ha nem teszek, akkor...?
Illetve milyen kapcsolásban? Sor, vagy földre/tápra/feszosztó...?A bemeneti érzékenységgel nincs gond, normál hangerőhöz tök elég az alsó tartománya a hangerőpotinak. Az lenne a terv, hogy egy 3-as jack csoportra lehet az autórádión bemeneteket + esetleg később belemegy egy mikrofonos Bluetooth modul.
Köszi amúgy
-
#82941
tordaitibi
veterán
hcl
#82940
"Illetve : mennyire lehet gáz, ha több telefon kimeneti audio jelét összeengedem?"
Semennyire, ha minden eszköz kimenetére 2x néhány 100ohm-pár kohm ellenállásokat teszel akkor feltaláltad a passzív keverőt.
Jelentősen esik a jel mert a másik 2 telefon mint terhelés jelentkezik, ezt ki kell totózni mekkora ellenállásoknál a legoptimálisabb a veszteség, vagy érzékenyebb bemenetű végfokot kell használni. -
Ki programozott már sokféle (E)EPROM-ot? A 28xx 29xx 39xx különbségeire lennék kíváncsi
Építenék ezekhez valami egyszerűbb, Arduino alapú programzót, ám nincs itthon, csak 27cxx, 39xx és 49fl002... Meg Arduino Nano.
Az addig OK, hogy a címzéshez kell 2db léptetőregiszter (74hc595 pl.) , de a 28xx vajon mennyire kompatibilis a 29xx-el? Mert elvileg az, legalábbis a sketch fejlesztője azt írta, hogy ugyanaz az áramkör jó hozzá...
A léptető-mentes megoldás Nano-ra elég meredek, mielőtt összerakom, érdemes lenne tudni, hogy megpróbáljam-e, vagy helyből vegyek hozzá IC-ket.Illetve : mennyire lehet gáz, ha több telefon kimeneti audio jelét összeengedem? (Nem akarok szórakozni, simán 3 bemenet egy rádióra
) -
#82939
Dr. Szilikát
őstag
pumatom
#82937
Dr. Szilikát
őstag
válasz
pumatom
#82937
üzenetére
Az elektronikában általában jelentősége van a kontextusnak. Ebben az esetben is többféle alkalmazást el tudnék képzelni, amihez nem feltétlenül optimális ugyanaz a megoldás.
Nem mindegy például, hogy csak jelző LED vagy teljesítmény LED, mekkora teljesítmény, meg ami még kiderül menet közben, hogy valamire nem is gondoltunk.
-
pumatom
aktív tag
Sziasztok!
Hobbiként foglalkozom ledekkel, szervokkal, stb.
Felmerült most egy projektben, hogy 5V-ot kellene 3V-ra alakítanom, hogy az adott ledek működjenek.
Tudna valaki tippet adni, hogy hogyan tudnám ezt pontosan-, a legegyszerűbben megoldani?
Fontos lenne, hogy kis helyet foglaljon el a dolog, mert egy sisakban lenne.
Előre is köszönöm! -
#82936
Truman
senior tag
Donki Hóte
#82935
Truman
senior tag
válasz
Donki Hóte
#82935
üzenetére
Igen ezt már korábban megtaláltam, pont így akarom én is ahogy a rajzon van.
Csak azt hittem van könnyebb út is. -
#82935
Donki Hóte
veterán
Truman
#82907
válasz
Truman
#82907
üzenetére
Kb. 2 hete raktam fel a rajzot, hogy a T8-as fénycső armatúráját hogyan kell átkötni, hogy a LED-es fénycsövet bele lehessen rakni.
-
Truman
senior tag
Köszönöm a válaszokat a LED fény csővel kapcsolatban. Most még jobban össze vagyok zavarodva mint eddig.
Szerintem az lesz a legjobb ha megkerülöm az egész hóbelebancot és direktbe kötöm rá a 230 -at.Csak ugye az se mindegy, mert láttam olyat Ecopityu videójában, hogy az egyik oldal a fénycsőnek kajak rövidre van zárva (gyárilag). Ha véletlenül fordítva rakod be a csövet a felkapcsolás pillanatába leold a firelé.
-
#82932
pjen
félisten
Donki Hóte
#82928
pjen
félisten
válasz
Donki Hóte
#82928
üzenetére
T4?
-
#82931
Batman2
őstag
Intruder2k5
#82927
Batman2
őstag
válasz
Intruder2k5
#82927
üzenetére
A LEDcsövek bekötését mutatja.
-
#82929
Batman2
őstag
Intruder2k5
#82918
Batman2
őstag
válasz
Intruder2k5
#82918
üzenetére
Az elektronikus táppal nem fog menni, az csak fénycsövet tud hajtani, a LEDcsövet "nem érti" az elektronika és lekapcsol, ki kell szedned belőle.
A hagyományos trafósnál nincs ilyen gond, a trafón átjön az áram és gond nélkül megy róla a LEDcső. -
#82928
Donki Hóte
veterán
Intruder2k5
#82927
válasz
Intruder2k5
#82927
üzenetére
Szerintem azt, hogy már a hagyományos fénycső is kétféle lehet (T5 és T8), már ezeknek is más a bekötése.
A LED "fénycső" pedig annyi féle van, mint égen a csillag.
-
#82927
Intruder2k5
MODERÁTOR
mezis
#82926
-
#82926
mezis
félisten
Intruder2k5
#82913
mezis
félisten
válasz
Intruder2k5
#82913
üzenetére
-
mezis
félisten
válasz
Batman2
#82904
üzenetére
A trafó zavarását tesztelheted az elforgatásával. Általában a lemezes részen a legkisebb a szórt mágneses tér. Vagy egy fazekat rá.
Potméterek fém burkolata földponton?
Nem túl szennyezett az étered? (Próba másik helyen.)
-
#82924
Intruder2k5
MODERÁTOR
#85619712
#82922
-
#82923
darvinya
titán
tordaitibi
#82915
darvinya
titán
válasz
tordaitibi
#82915
üzenetére
Csakhogy nem ez van.
Leírta pontosan melyik típusú van. [link]
-
#82922
#85619712
törölt tag
Intruder2k5
#82920
#85619712
törölt tag
válasz
Intruder2k5
#82920
üzenetére
Igen, csak sajnos semmiféle szabványos megoldás nincs, az egyiket így a másikat úgy. Ha megmondod milyen led csöved van abból kiderül mit hova kell kötni.
-
#82921
Barret001
addikt
Intruder2k5
#82920
Barret001
addikt
válasz
Intruder2k5
#82920
üzenetére
Igen. Saját beépített tápegységük van.a bekötésük lehet eltérő,de semmi segédberendezésre nincs szükség.
-
#82920
Intruder2k5
MODERÁTOR
#85619712
#82919
-
#82919
#85619712
törölt tag
Intruder2k5
#82918
#85619712
törölt tag
válasz
Intruder2k5
#82918
üzenetére
Az elektronikus előtét el kell felejteni, ezek a LED csövek egyszerűen csak megkapják a hálózati feszültséget a megfelelő lábakon.
-
#82918
Intruder2k5
MODERÁTOR
pjen
#82916
-
#82917
#85619712
törölt tag
Intruder2k5
#82913
#85619712
törölt tag
válasz
Intruder2k5
#82913
üzenetére
Szedd ki a gyújtópatront majd szét, és a benne lévő alkatrészeket vágd ki, a patron két polusát kösd össze majd rakd össze. Vagy lehet venni ilyen rövidzárat tartalmazó patront is készen, ezzel már menni fog. Mondjuk jó lenne tudni pontosan milyen LED fénycső, mert ahány fajta annyi féle bekötés.
-
#82916
pjen
félisten
Intruder2k5
#82913
pjen
félisten
válasz
Intruder2k5
#82913
üzenetére
Mindegyiket be lehet tenni, max picit át kell alakítani az armatúra huzalozását.
-
#82915
tordaitibi
veterán
darvinya
#82911
-
#82914
tordaitibi
veterán
draco31
#82912
válasz
draco31
#82912
üzenetére
Semmit nem tudsz vele kezdeni mert nem tápon hanem a levegőből szedi össze.
Példa1, barátom pincevilágítását led fénycsövekkel és 2 led refivel korszerűsítettük, azóta ha ezek mennek nem lehet rádiót hallgatni. Akkuról se vagyis nem a tápon szedi össze.
Példa2, jónevű cég utólagosan beépített ledes menetfény, a rádió azóta használhatatlan. Mindent megpróbáltunk. Megoldás nincs, más autóba működik, barátom Fordjába nem. -
#82913
Intruder2k5
MODERÁTOR
Truman
#82907
válasz
Truman
#82907
üzenetére
Ez jó kérdés, nekem is vannak a műhelyben neon armatúrák, jó múltkor vettem is bele LED csöveket, de csak annyi történik vele, hogy bekapcsolás után villan egyet, és kész. Az enyém újabb is valamivel, már elektronikus, nincs benne gyújtó. Ha jól rémlik kétféle LED cső létezik, és csak az egyiket lehet neon helyére betenni... De lehet tévedek.
-
draco31
veterán
Hello!
Érdeklődnék, hogy van-e valami egyszerű és olcsó hálózati zavarszűrő.
Konkrétan van a konyhában egy Sharp minihifi, kb 0-24 rádió szól róla.
Van kint egy reflektor, LED-es, még régebbi típus. Ha az fel van kapcsolva, akkor a rádió elkezd recsegni-sisteregni. De ez még áthidalható, mert az keveset megy.
Másik dolog egy autós akkutöltő, ha ez használva van, szintén ezt csinálja a rádió.
Viszont a legbántóbb az ez a töltő. De csak ha a gyorstöltés csatlakozója van használva. Akkor azonnal recsegésbe kezd a rádió. A többi portjával nincs ilyen gondja.
Vagy ez így nem megoldható? -
#82911
darvinya
titán
tordaitibi
#82901
darvinya
titán
válasz
tordaitibi
#82901
üzenetére
Ha mezei PWM, akkor repül vissza az egész, mert ez nem nyelem be.
Ezt vettem EPEVER MPPT feszültség szabályzó XDS2 100V / 30A sorozatú XTRA - 12 / 24VEgyedüli áram ellátás lesz, így kell a kraft, hogy család fogyasztása ne legyen akkora kompromisszum.
-
#82910
Batman2
őstag
Dr. Szilikát
#82906
Batman2
őstag
válasz
Dr. Szilikát
#82906
üzenetére
Igen, a földhurok kérdése nekem is eszembe jutott, mint utolsó lehetőség.
3db panelon van az egész, a két panel külön tápvezetékkel kapcsolódik táp panelhoz, a GND egy közös, vastag rézcsík, oda csatlakozik a két panel földje és a két panel között nincs más földponti összeköttetés. Az árnyékolt vezetékek árnyékolása sem köti össze, a táptól külön vezetéken vannak a földre kötve.
Az előfokozat fólia rajzában lehet akkor hiba, esetleges belső földhurok, majd átnézem.Üdv.
-
#82906
Dr. Szilikát
őstag
Batman2
#82904
Dr. Szilikát
őstag
válasz
Batman2
#82904
üzenetére
Földhurok szokott ilyet okozni, az erősítő GND-hálózatán folyó nem kívánatos kiegyenlítőáram miatt. Régen ennek legjobban bevált módját (mármint ellene), a csillagponti rendszerben találtam.
Egy közös pontba csatlakozik a főpuffer GND, a végfokpanelok, előerősítő stb. egységek GND pontja. Ez lehet maga puffer is, bár én úgy csináltam, kettős tápegységnél, hogy egy közös réz saruban fogtam össze több szál sodrott vezetéket (forrasztással is megerősítve), ezek ágaztak el mindenfelé, míg a sarut lerögzítettem a fém alapra.
Szimpla tápnál ide jön Graetz-híd negatív, illetve kettős tápnál a trafó középcsapolás.
Viszont ebben az esetben nem szabad átkötni GND-ágat az egyes panelok között (árnyékolóharisnyával sem), mert az már hurkot képez. A bemeneti csatlakozó (GND) pedig nem érintkezhet a fémvázzal.
-
Batman2
őstag
Kicseréltem az előerősítő és a teljesítmény fokozat közötti jel vezetékeket árnyékoltra, mert ha lekötöttem az előfokozatot a teljesítmény fokozatról, akkor csend lett, gondoltam ott vesz fel hálózati búgást, de semmi változás, összekötve ugyanúgy búg.
A 7812-eset helyettesítettem egy 180ohmos ellenállással RC szűrő gyanánt az előfokozatnak, de így sincsen semmi változás, ugyanúgy búg.
Már csak arra tudok gondolni hogy valami a kapcsolásban nem jól van tervezve.
Illetve még arra gondoltam, hogy a hálózati trafó nem megfelelő esetleg, mármint nem feszültségileg, hanem tervezésileg, mivel erőteljesen melegszik szólóban is, ha nincsen terhelés, mintha a primer tekercse alul lenne méretezve, esetleg ez is okozhat plusz búgást, de csak tipp.Üdv.
-
#85619712
törölt tag
válasz
darvinya
#82885
üzenetére
"töltő leírásában van valamilyen napelem kapcsoló is, de nem egyértelmű, hogy ezt töltőben van, vagy külön van"
Külön van [link] fel kell szerelni valahova a napelem és a töltő közé.
"Ráadásul akku biztosítékot ír, de ezt nem kaptam"
Ezt is neked kell beszerezni, pl egy hasonló lengő biztosítékalljzat is megteszi.
-
#82901
tordaitibi
veterán
darvinya
#82885
válasz
darvinya
#82885
üzenetére
Ha nem gond, elfer akkor 60ezer kornyeken van 350W mono panel.
IVT, alias Panelectron 30A toltesvezerlo 45ezer es az tenyleg MPPT, a tied meg csak mezei PWM. Akkut jo helyen vasarolva az egesz megallt volna a szett araba, akkustol es sokkalta jobb parameterekkel.
Inverter az nincs benne az szabadon valasztott.
Inverter, ajanlott felmerni az igenyeket es a legkisebbet ami meg elviszi a fogyasztokat azt megvenni. Vagyis ha lesz 70W fogysszto akkor felesleges a 2kW inverter, tobbszorose az uresjarasi fogyasztasa es sokkalta dragab .
Ha van mod es lehetoseg el kell kerulni a dupla konverziot es kozvetlenul az akkurol hasznalni pl. 12 voltos led vilagitast, kisebb, helyi modulokkal megoldani a telefonok, laptop tolteser, 12 voltrol mukodtetheto TV stb.
Sokkal hosszabb lesz az uzemido. Ha valoban szigetuzem, minden W szamit.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
Hirdetés
ekkold- Mobil flották
- ASZTALI GÉP / ALKATRÉSZ beárazás
- Házimozi haladó szinten
- Fotók, videók mobillal
- ubyegon2: Airfryer XL XXL forrólevegős sütő gyakorlati tanácsok, ötletek, receptek
- Audi, Cupra, Seat, Skoda, Volkswagen topik
- Yettel topik
- Magisk
- AMD Navi Radeon™ RX 9xxx sorozat
- sziku69: Szólánc.
- További aktív témák...
- HP EliteBook 850 G8 Fémházas Multimédiás Laptop 15,6" -65% i7-1185G7 16/512 Iris Xe FHD
- Logitech G923 PS5/PC + Váltó + playseat brake pedal + 3D mod
- Samsung Odyssey G40B 27" 240Hz 1ms IPS G-Sync full HD pivot HDR10 gamer monitor
- Eladó Apple Watch Series 7 Product Red 41mm
- CHIEFTEC UNC-410S-B-U3-OP Rack ház
- Bomba ár! HP EliteBook Folio 1040 G1 - i5-G4 I 8GB I 256GB SSD I 14" HD+ I Cam I W10 I Garancia!
- Bomba ár! HP EliteBook 735 G6 - Ryzen PRO 5 I 8GB I 256GB SSD I 13,3" FHD I Cam I W10 I Gari!
- GYÖNYÖRŰ iPhone 13 mini 128GB Blue -1 ÉV GARANCIA - Kártyafüggetlen, MS3138
- BESZÁMÍTÁS! Gigabyte Aorus B450 R7 5700X 16GB DDR4 512GB SSD RTX 3060Ti 8GB ZALMAN I3 NEO 650W
- Eladó karcmentes Realme 8 4/64GB / 12 hó jótállással
Állásajánlatok
Cég: FOTC
Város: Budapest
