Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
And
veterán
válasz
aujjobba
#84598
üzenetére
Valóban vannak akár integrált bias-ellenállásokat is tartalmazó bipolárok (BRT-k), és igaz, hogy a bázis-emitter közötti ellenállás módosítja a ki- és bekapcsolási időtartamokat. De ahogy elnézem, a bázissal soros ellenállásra ez ugyanúgy igaz. Erről részletesebb infó egy Toshiba AppNote-ban olvasható: [link]. Maga a fel- és lefutás 10..100 ns nagyságrendű, kikapcsoláskor viszont ehhez hozzáadódik a (töltés)tárolási idő, ami a lefutásnál egy nagyságrenddel nagyobb, és bár az értékét valamelyest csökkenteni lehet, a nagyságrendjén a bias-ellenállások sem tudnak változtatni.
Érdemleges hatása ennek az egésznek csak meglehetősen nagy kapcsolási frekvencián van. Lineáris üzemben pedig teljesen megszokott, hogy a h21 (béta) paraméter szórása miatt a munkapontot egy szem soros bázisellenállás helyett bázisosztóval állítják be, aminek az egyik tagja a bázis-emitter közé kerül. -
#84599
Dr. Szilikát
őstag
aujjobba
#84598
Dr. Szilikát
őstag
válasz
aujjobba
#84598
üzenetére
Ha magától nem is lebeg, de a bázis mikroamperekre érzékeny, zavarjeleket felvehet, a csatlakozó huzalozásból is, ami antennaként is szolgálhat, vagy az áramkör saját impulzusai is beszűrődhetnek.
De itt lényeges a forrásimpedancia, ami söntöli a zavarjelet. Ha a meghajtó kimenet nem kerül lebegő módba, hanem mindig csak L vagy H, úgy nem érzékeny ilyenekre, feltételezve a soros ellenállás relatív alacsony értékét.
-
-
#84597
Donki Hóte
veterán
tillatrilla
#84589
válasz
tillatrilla
#84589
üzenetére
Azt hogy oldottad meg, hogy ha süti a nap a napelemet, akkor is bekapcsoljon a mozgásérzékelős rész?
Ami nekem van mozgásérzékelős napelemes LED lámpám, az nem kapcsol be, ha süt a nap.
-
And
veterán
válasz
aujjobba
#84594
üzenetére

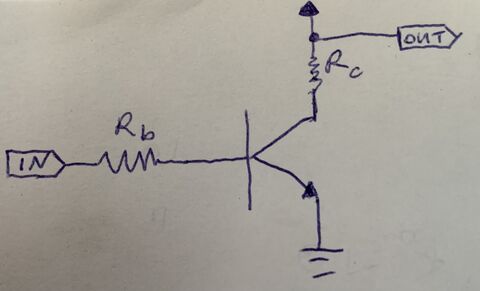

NPN tranzisztor bázisa nem fog lebegni. Mivel a bipoláris tranzisztor - ellentétben a mosfet-ekkel - áramvezérelt eszköz, a bemenete nem egy pici szigetelő kapacitás, hanem a BE-dióda.
daninet: A konkrét ellenállásokat a tranzisztor típusa és a bemeneti szint (R2, bázisellenállás), valamint az invertert követő fokozat (R1) határozza meg, ill. utóbbi bemeneti impedanciája. Normál kisjelű, nem darlington NPN-nél az R2 néhány 10 kΩ, az R1 pedig néhány kΩ-os nagyságrendű, ha a meghajtott fokozat nagy impedanciával fogadja a jelet. -
-
#84589
tillatrilla
senior tag
tillatrilla
#84588
tillatrilla
senior tag
válasz
tillatrilla
#84588
üzenetére

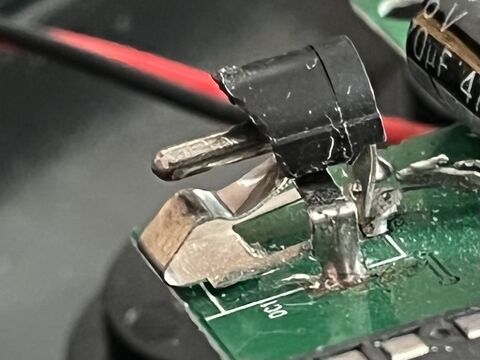

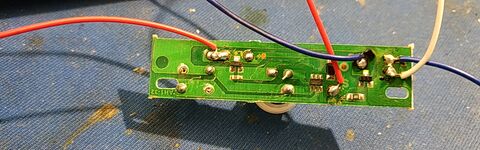

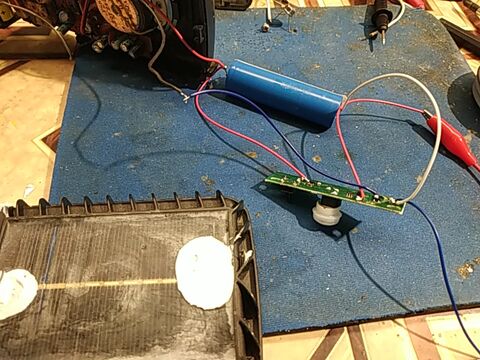

Annyiban léptem előre,hogy egy napelemes lámpát szétszereltem,a ledek helyébe a rádiót drótoztam be. Frankó,leszámítva azt,hogy sokáig,kb.20-25 mp-ig sistereg. Lehet ezt csökkenteni 2-3 mp időre? Fotóztam a panelt...
-
#84588
tillatrilla
senior tag
tillatrilla
senior tag
Sziasztok! Ötletet kérnék az alábbi probléma megoldásában...Kb 10 évvel ezelőtt csináltam egy macskariasztót a nejem virágoskertjébe.Zsebrádiót Fm sávra hangolva sistergés,amit egy mozgás szenzor kapcsolt. Tökéletes volt a hatás. A macska hanyatt-homlok menekült. Most ugyanezt szeretném kivitelezni a kerti halastónál,a macskák állandóan abban pecáznak. Sajnos az átalakított rádiót nem találom... Most nekem olyan modul kellene,ami ezt a funkciót ellátja. Zsebrádióm van.Kizárólag minél alacsonyabb tápfeszen működő modult keresek a könnyebb kivitelezhetőség miatt.. Várom az ötleteket.Alis megoldások előnyben. Köszi!!!
-
#84587
razorbenke92
őstag
razorbenke92
#84534
válasz
razorbenke92
#84534
üzenetére
coco2
Na ezzel pont most foglalkozott egy fűnyírós alkotó:
[link] -
Mr. V.
tag
válasz
Dr. Szilikát
#84585
üzenetére
A relé nem kattant, nem szórakoztam vele, mechanikusan kapcsoltam és úgy működik. Mivel úgysincs értelme a relével bármit is csinálni, aláraktam egy távtartót, hogy behúzva maradjon és össze is raktam, így már működik, szóval vagy szakadt lehetett, vagy nem tudom, de ezzel végül megoldódott.
Köszönöm az infókat! -
#84585
Dr. Szilikát
őstag
Mr. V.
#84582
Dr. Szilikát
őstag
válasz
Mr. V.
#84582
üzenetére
Meg egyébként is, ami a piroson kimegy 12 V, a vezérlés ugyanazt küldi vissza, általában egy tranzisztorral kapcsolva. Amikor manuálisan összekötöd, gyakorlatilag ugyanazt teszed.
Lehetne próbára a relét is átkötni, még az is elképzelhető, hogy beégtek az érintkezők, mivel a végfokon is vannak 2200 mikrós kondenzátorok, az már szikráztat rendesen. De attól még kattanna a relé. Vagy olyan is van, hogy a kapacitív terhelés miatti szikrázás összehegeszti a relé pogácsáit, de akkor viszont állandó tápot kapna az IC.
-
#84584
Donki Hóte
veterán
Mr. V.
#84582
válasz
Mr. V.
#84582
üzenetére
Alapvetően nem kell a piros kimenő vezetéket rákötni a narancssárga vezetékre, a narancssárga vezetékre adhatod egyből a 12 V-os tápfesz + pólusát.
Próbáld meg a relé házat leszedni és egy kis műanyag pöcökkel áttolni a relé fegyverzetét a másik állásba. Ekkor az erősítőnek be kell kapcsolódnia. Ha ekkor sem kapcsolódik be, vagy valami füstöl, akkor az erősítő hibás
-
#84583
Dr. Szilikát
őstag
Mr. V.
#84582
Dr. Szilikát
őstag
válasz
Mr. V.
#84582
üzenetére
1000 mikrós kondi feltöltése miatt szikrázik, ez normális.
A kimenő (piros, UN SWD) az akkufeszültséget adja tovább direktben a csatlakozóra, a jelforrás táplálására. Lehet, hogy abba az irányba már gyengébb a belső vezetékelés, de zárlat esetén a biztosíték 4 A-ját illik kibírnia, pláne egy kis relét mindenképpen.
-
Mr. V.
tag
válasz
Dr. Szilikát
#84581
üzenetére
A piros és fekete vastag fő szálakon ha áramot adok a készüléknek, egy picit szikrázik a vezeték érintkezéskor első pillanatban, később nem. Ez a 2 szál elvileg mivel külön kivezetés, nem DIN dugó eredetileg, ezen kell kapja a tápfeszt állandóra és a kapcsoló szálak valamelyikén a relébehúzót.
Elképzelhető, hogy az ott kiküldött 12V+ csak vezérlőfeszültség, de nem terhelhető még a relével sem, ezért nem húzott be. De akkor megpróbálok oda is külső pozitívat adni.A voltmérővel kapcsolatban...
A legyengült fényerejűek azonos értéket mértek, mint amiben cserélve lett 330-asra a kondi, tehát a mérést nem befolyásolta, csak a fényerőt. Nem akartam, hogy más érték miatt kiégjen a led, de ha csak gyengébb lesz, az nem gond, úgyis fehér, rikított nagyon. -
#84580
#32277248
törölt tag
Donki Hóte
#84579
#32277248
törölt tag
válasz
Donki Hóte
#84579
üzenetére
Pedig a narancs a végfok tápja, ha arra nem indul akkor a hiba a készülékben van.
-
#84579
Donki Hóte
veterán
#32277248
#84577
-
#84578
Dr. Szilikát
őstag
Mr. V.
#84571
Dr. Szilikát
őstag
válasz
Mr. V.
#84571
üzenetére
OR / +B OUT a relé tekercsének pozitív pontja, tekercs másik vége GND-re kötve.
Eszerint ez lenne az indító, amire +12 V-ot kötve a relének kötelező meghúzni, hacsak nem lazult meg a lábainak forrasztása vagy szakadt a tekercs / áramkör bárhol.
Végül a meghúzott relé párhuzamosított érintkezői adnak tápot a végfok IC-re.
-
#84577
#32277248
törölt tag
Donki Hóte
#84576
#32277248
törölt tag
válasz
Donki Hóte
#84576
üzenetére
A vékony sárga a mute vezeték, a vastag piros a kitáp, ott táplálta a külső eszközt ami a vastag narancssárgán küldi vissza a tápfeszt és úgy indul az erősítő.
-
#84576
Donki Hóte
veterán
Mr. V.
#84571
válasz
Mr. V.
#84571
üzenetére
Nem lehet, hogy a sárga vezeték a kapcsolószál? Ha kap 12 V-ot, akkor bekapcsol az erősítő, ha nem kap, akkor hiába van tápfesz, nem kapcsol be.
Némileg gyanús, hogy az a vezeték le volt szigszalagozva, de lehet, hogy máshonnan adták fixen a 12 V-ot a kapcsoló áramkörnek (vagyis az erősítő mindig feszültség alatt volt, ha kapott tápfeszt).
-
-
Mr. V.
tag
Hello!
Van egy kínai led-es voltmérőm (AD16-22DSV) 12-500V AC között mér. Kapcsolószekrénybe szerelős fajta.
Benne 470n-es kondi, ami elfáradt. Másik 470-esem csak akkora van, hogy nem fér el a házában. Beletehető 330n is?
A mérést nem, csak a fényerőt befolyásolja a kondi fáradása. -
And
veterán
válasz
aujjobba
#84570
üzenetére
A kitöltési tényező közvetlenül nem kerül a képbe, legfeljebb áttételesen. Ha annyira lassú fel- és lefutással számolsz, hogy már 10% körüli kitöltésnél is probléma lehet belőle (már alig hagysz meg valamit a valós HI állapotból), az már nem szerencsés, túlságosan alacsony meredekséget feltételez. Egyébként meghajtásra több kiindulási alap is lehet:
1.) Az előírt fel- / lefutási idő, abszolút értékben (frekvenciától függetlenül). Ebből számítható a szükséges áramimpulzus nagysága, meghatározható a meghajtás vagy konkrét meghajtó áramkör típusa.
2.) Adott a maximális meghajtási képesség (áramcsúcs), ebből adódik a minimális kapcsolási idő.
Az könnyen belátható, hogy a kapcsolási frekvencia növekedésével a kellő áramimpulzusok egyre sűrűbbé válnak, fix átkapcsolási idő (limitált áram) esetén a teljes periódusidő egyre nagyobb százaléka jut az 'élekre', az összhatásfok romlik. Ekkor szükséges lehet a meghajtóáram csúcsának növelése. Ha a nem áll rendelkezésre a szükséges áram, de nincs is szükség veszett gyors átkapcsolásra, akkor kompromisszumként elegendő lehet pl. egy, a gate-tel soros áramkorlátozás (ellenállás) bekötése. Magára a mosfet-re nem specifikálnak maximális gate-áramot, a gyakorlatban azt a meghajtás / meredekség, azon kívül egyéb tényezők korlátozzák (pl. parazita induktivitás).
Különben az áramigényt jól számoltad, de ha kikötöd, hogy például a teljes periódus legfeljebb 1%-a lehet a ki- és bekapcsolási idő összesen, még mindig 40 mA gate-csúcsáram alatt jársz. -
Mr. V.
tag
Hello!
Van egy Pioneer GM4 erősítőm, amiről levágták a csatlakozót, mivel nem a hozzá való modulokkal működtették.
Vannak egyértelmű vezetékek, így a hangszórók, a + és a -.
A "csatlakozóban" (kábelkötegben) viszont 3 szál nem ismert:
Y: sárga vékony, ami a line bemenettől jön
OR: narancs vastag
R: piros vastag, amin 12V mérhetőA vékony sárga talán egy mute, az le is volt szigszalagozva, de a másik kettővel nem tudok mit kezdeni.
A készülék +- után nem indul, a relé nem húz be. Ha a narancs és piros össze lesz érintve, akkor sem húz be a relé. Tovább nem próbálkoztam, hogy ne égessek le semmit.Hogyan lehetne életre kelteni, mi a jó bekötése a 2 vastag szálnak?
-
aujjobba
addikt
Koszi a reszletes valaszt.
Logikus amit irsz, ezek szerint a PWM kitoltesi tenyezojet is be kell vigyem a kepletbe, es minimum felezni a kapott idot, mivel van felfuto es lefuto el is, ugye?
Tehat ha a periodusido 222.2 μs, a legkisebb kitoltes mondjuk 10% amin belul ugye ketszer is kell kapcsolni, akkor ha a 222.2 μs-t osztom 20-szal, vagy kis rahagyassal 30-cal, az nagyjabol jo lehet?(30*10^-9) / (1/4500/30) = 0.00405 azaz 4mA
Igy is eleg kevesnek tunik, valamit tuti nem jol szamolok megint.
-
And
veterán
válasz
aujjobba
#84566
üzenetére
( "amit ha jol sejtem az I = dQ / dt keplet ad ki hozzavetoleg, ahol dQ a gate toltes, a (t) az eltelt ido (1 / 4500 Hz esetemben). Jol gondolkodok itt?"
Annyiban tévedsz, hogy a gate-kapacitás töltésére (és mellesleg a kisütésére) szánt összes időtartam nem lehet egyenlő a frekvencia reciprokával, utóbbi ugyanis a teljes működési periódusidőt adja. Ha ezen idő alatt végig csak töltenénk / kisütnénk a gate-et, akkor a mosfet folyamatosan lineáris üzemben működne, nem kapcsolóként. Így a rendelkezésre álló idő messze nem lehet 222.2 μs, csak annak a töredéke. Továbbá egy periódusban két - egy fel- és egy lefutó - él is található. Ha azt szeretnénk, hogy a négyszögjel meredeksége relatív nagy érték maradjon, akkor a fel- és lefutást minél gyorsabban /a periódus minél kisebb hányadán belül/ kell intézni, az összefüggésed alapján belátható, hogy a valós meghajtóáram /-impulzusok/ nagysága az általad számoltnál sokkal nagyobbnak kell lennie.
"Van egy kis zavar ekorul a fejemben, mert ugye azt mondjuk a FET-nek nem kell aram, csak feszultseg, de amikor elojon a kapcsolouzem megicsak szamolunk arammal."
Éppen azért kell az áram, hogy a gate-kapacitást feltöltse ill. kisüsse. Maga a kapacitás szigetelő ugyan, de a töltés felvitele /eltolási/ áramot generál. C = Q / U, ebből a Q töltésmennyiségből számoltad az áramot.
Ahogy említették, 4,5 kHz nem számít extrém magas kapcsolási frekvenciának, és abban is igazad van, hogy esetleg egy 555-ös jobban megfelelhet a célra, mivel a kimeneti feszültsége és a terhelhetősége is sokkal nagyobb lehet mint egy akármilyen μC kimeneté.) -
aujjobba
addikt
válasz
ekkold
#84567
üzenetére
Azon is gondolkodtam, hogy az MCU-t ki lehetne talan valtani 555-tel, elvileg azt is be lehet kotni fix-frekvencias, tekeropotival valtoztatott kitoltesu PWM generatornak (jelenleg kizarolag erre van hasznalva az MCU, erre kicsit talan tulzas).
Akkor talan eleg lenne egy 24V -> 12V konverter, arrol etetni az 555-ot es a FET-meghajtot is.
Utobbinal a Vin maximuma a Vdd+0.3V a spec szerint, ergo ha jol sejtem nem baj neki, ha ugyanakkora feszultsegu jel fut be hozza az 555-bol, mint amekkora a drive feszultseg (12V mindketto).
Nyilvan nem az 555-rol menne tovabb a 12V a meghajto Vdd PIN-jere, hanem parhuzamosan a konverterrol az 555-re is, meg a meghajtora is.Mit gondolsz?
-
ekkold
Topikgazda
válasz
aujjobba
#84566
üzenetére
Az a FET meghajtó teljesen jó, esetleg ha számítani kell meghibásodásra, akkor el lehet gondolkozni optikailag leválasztott FET meghajtón is, pl: TLP250 Ez egy olyan optocsatoló, aminekl FET meghajtó kimenete van. Vagy egy olyan FET meghajtó, aminek optocsatoló a bemenete.
Ha valamiért felrobban a FET, akkor sem tudja kinyírni az MCU-t, mert az optón nem jut át a zárlat, túlfesz stb... -
#84566
aujjobba
addikt
Dr. Szilikát
#84564
aujjobba
addikt
válasz
Dr. Szilikát
#84564
üzenetére
Koszonom, ranezek a MOSFET alapu konverterekre.
Igazabol a legnagyobb problemam az ujabb eszkozokkel, hogy keves (ha egyaltalan) elerheto DIP csomagban, nekem pedig nincs eszkozom SMD/BGA/stb forrasztashoz.
Probalok mindent magam osszerakni, minel jobban megertve hogyan mukodik az adott cucc, mire kell figyelni, mik az alapveto modellezo kepletei, emiatt nem nagyon szeretnek keszre szerelt eszkozoket hasznalni.
A H-hidat azt gondolom mar ertem, a shoot-through problemat, a high-side NMOS alkalmazasanak problemait, stb. Tudom, hogy vannak erre felhid/teljeshid meghajto IC-k, chargepump-pal, amik a kesz megoldasokon latszanak is.#84565 tordaitibi
Ha jol tudom a FET nyitaskor a gate kapacitasra raszabadul az in-rush aram, amit a gate-re kotott MCU-nak le kell tudni adni, amit ha jol sejtem az I = dQ / dt keplet ad ki hozzavetoleg, ahol dQ a gate toltes, a (t) az eltelt ido (1 / 4500 Hz esetemben).
Jol gondolkodok itt?
Van egy kis zavar ekorul a fejemben, mert ugye azt mondjuk a FET-nek nem kell aram, csak feszultseg, de amikor elojon a kapcsolouzem megicsak szamolunk arammal.
Ilyet hasznalok most gate-meghajtasra: UCC37322P
Ez azt mondja 'output stage is capable of providing 9A peak drive current to the gate of a power MOSFET'. -
#84565
tordaitibi
veterán
aujjobba
#84553
-
#84564
Dr. Szilikát
őstag
aujjobba
#84563
Dr. Szilikát
őstag
válasz
aujjobba
#84563
üzenetére

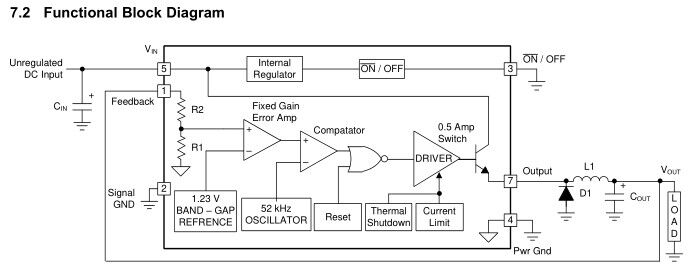

LM2574-nél azt kell látni, hogy tranzisztoros kapcsolót tartalmaz, emitterkövető felállásban, így mindig van egy B-E feszültségesés, ami az áram hatására fűteni fog, veszteséget képez, a kapcsolóüzem dacára. De ezt kitapasztalhatod, ha veszel olcsón egy LM2596 modult, hogy mit bír, mennyire melegszik.
Ezek mára elavult típusoknak számítanak, noha kisebb terhelésre jól használhatók.
XL4015 és hasonlók már MOSFET-kapcsolóval működnek, hatékonyabb, jobban terhelhető.
Nem tudom, hogy ezeket nézted, vagy meríthető belőle ötlet:
-
aujjobba
addikt
válasz
#32277248
#84554
üzenetére
Koszi.

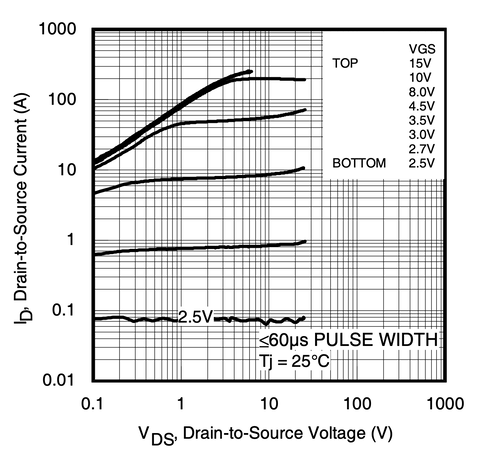

1. a lenti abran ugyan nem latszik a 3.3V gate mellett ateresztett aram, de ha a 3V es a 3.5V vonal koze lovod be, a ~18A nekem mar neccesnek tunik
2. a raspberry pico PIN-jen leadott aram eleg vajon a gyors gate-tolteshez?
Ha az I = dQ / dt a helyes keplet itt, es jol szamolok, akkor eleg lehet.
(30*10^-9) / (1/4500) = 0.000135A
30nC = Qg@Vgs=3.3V3. oke, de honnan lesz 5V a pico-t meghajtani? Az LM2574 vagy hasonlo megoldas jo lehet?
-
válasz
Intruder2k5
#84561
üzenetére
Rendben, köszönöm a tippeket, válaszokat.
Csekkolom a hátoldalát és kipróbálom előtte az akksival lenyomja-e. -
#84561
Intruder2k5
MODERÁTOR
mikloss
#84556
válasz
mikloss
#84556
üzenetére
1. A hűtőn elvileg kell legyen valamiféle matrica, vagy egy kis fém tábla, ahol rajta vannak a műszaki adatai, fogyasztása, stb. Persze ez nyilván valahol hátul lesz.
2. 18 órát még úgy-ahogy kibír szerintem a hűtő, áramszünet előtt tekerd fel max-ra, hogy hűtsön le amennyire csak lehet, a sima hűtőterébe tegyél be jégakkukat, esetleg egy-két palack fagyasztott vizet, a kimaradás ideje alatt pedig ne nyitogasd, és akkor nem lehet gond.
-
válasz
Intruder2k5
#84557
üzenetére
Igen, köszönöm, az általad írt a helyes. Illetve itt is egy link.
-
#84557
Intruder2k5
MODERÁTOR
mikloss
#84556
-
Sziasztok!
Nemsokára lesz egy tervezett 18 órás áramkimaradás a lakásban.
A kérdésem az lenne, hogy egy ilyen BW-PG1 akksira szerintetetek biztonsággal ráköthetem az ilyen hűtőnket? A hűtő max teljesítményéről nincs infóm csak az évi fogyasztási adat: 237 kWh, az akksi meg elvileg max 500W-ig okés. Előre is köszönöm a választ! -
#84555
Barret001
addikt
tordaitibi
#84549
Barret001
addikt
válasz
tordaitibi
#84549
üzenetére
Jó megoldás a fém doboz. Csak nem szabad teljesen zártra csinálni. Bár ha az akkuk begyulladnak,nem lennék a közelben szívesen
A lítium víz alatt is ég,mert termeli magának az oxigént. Bár kicsi az esély,hogy begyullad. De még mindig jobb,mint a drága hálózati áram -
aujjobba
addikt
válasz
#32277248
#84552
üzenetére
Úgy tudom annak magasabb az Rdson-ja, és nem is feltétlenül tud nagy áramot átereszteni.
A 24V motor amit majd hajtani akarok 350W-os, ahhoz jó sok amper kell.
Ráadásul csak a probléma egyik felét oldja meg (ha megoldja), a Málnához akkor is kellene valahonnan 5V.
Egyébként találtam DIP kivitelű konvertert, LM2574 [link].
Azt keresem mekkora áram kell a FET kapujához a hatékony kapcsolgatáshoz. Egyelőre kisebb motorral próbálkozok, amit 4.5kHz-es PWM-mel jól lehet szabályozni, és nem is sípol mint a nyavalya. Van egy képletem valahol, dV/dt van benne, de nem emlékszem rá teljesen és nem találom.Egyben ez a másik ok a Logic-level ellen, hogy ha a FET a Magy motorhoz 18A kell áteresszen 4.5kHz kapcsolgatás mellett, akkor szerintem az a nagyságrendileg 50mA ami a Málna PIN-jén kijön nem lesz elég a gate-kapacitást elég gyorsan tölteni.
-
aujjobba
addikt
24V motorhoz szeretnék egy egyszerű H hidat építeni P és N fetekkel, hozzá egy raspberry pico ami adja a PWM jelet, a kitöltés változtatását egy (egyelőre tekerős) poti segítségével megoldva.
Illetve lehet elsőre nem H híd lesz, csak egy darab FET, nem feltétlen kell egyelőre előre/hátramenet.
A problémám a különböző feszültségekkel van, tehát ugye a motor 24V, a Raspberry 5V, a FET kapujára meg 10-15V kell a hatékony működéshez.
Hogyan lehet ezt értelmesen megoldani?
Néztem ilyen kapcsolóüzemű DC-DC mindent is egybe integráló IC-t, amihez elvben csak pár kondi és ellenállás kell: [link]
Jó az elképzelés, hogy hasonló chip lenne 2db (24->15V és 24->5V)? Van ezekből DIP kivitel egyáltalán? Sima egyszerű szabályozható pákám van csak (illetve állomás).Boncasztalon tök jól működik egy FET-tel úgy, hogy a Raspberry az USB-re van dugva, a motor kapja a tápból a delejt, plusz egy gate-meghajtó IC egy 9V elemről a gate-nek szánt feszültséget, de nyilván később az egésznek egyetlen 24V akkuról kellene működnie.
-
#84550
ekkold
Topikgazda
tordaitibi
#84549
ekkold
Topikgazda
válasz
tordaitibi
#84549
üzenetére
Szerintem ha önmagában nem is robbanna, vasdobozban már igen... Olyan megoldásokat használtak régen akkumulátor helységekre, hogy a falazat nagyon erős volt (vasbeton) de adott helyen ki volt könnyítve (pl könnyűszerkezetes tető), hogy az esetleges robbanás, mindenképpen a tervezett irányba történjen. A lítium égéshője amúgy simán megolvasztja a vasat...
-
#84549
tordaitibi
veterán
Barret001
#84548
válasz
Barret001
#84548
üzenetére
Hozzájutottam jó árban 3 éves bontott e-car akkukhoz.Vettem belőlül 42 darab 60Ah cellát, ezek sajnos nem a barátságosabb LFP hanem a litium-ion megoldás.Nem tudom házon kívülre tenni, illetve tudnám de csak az udvar közepére, ahol nyáron 50 fokos is lehet a burkolat meg a pakk.Télen meg fűtenem kellene automatizáltan mert 0C fok alatt nem szabad tölteni.Ezért azt találtam ki hogy beteszem a házba de egy 4mm vasdobozt csinálok és abba.Ezért érdekelne hogy zárt térben mit művelne egy esetleges termikus megfutásnál.Mert ha csak ég azt megfogja a vasdoboz a téglafalon de ha robban is, akkor a vasdobozt is szétveti és még nagyobb galibát csinál.
Zacskós, azaz tasakos, pouch kivitelűek, LG gyártmány. -
#84548
Barret001
addikt
tordaitibi
#84547
Barret001
addikt
válasz
tordaitibi
#84547
üzenetére
A robbanás alap feltétele a fojtás.(Zárt nagy nyomást tűrő tokozat) A zacskósok nem robbannak. Ami meg tudna robbanni,18650 stb,azok többszörösen biztosítva vannak.
-
#84547
tordaitibi
veterán
Valaki tud valamit a zárt térben történő litium akku gyulladásról?
Konkrétan az érdekelne hogy csak exotherm a folyamat azaz csak hő keletkezik, vagy explozió, azaz robbanás, térfogatváltozás is van?
Nagyon édekelne, nem találok erről sehol semmit csak a lángoló videókat. Abból meg ezt nem tudom leszűrni, mit csinálna zárt térben, robban is vagy csak simán kiég belőle az aktív anyag? -
#84546
Dr. Szilikát
őstag
rednifegnar
#84544
Dr. Szilikát
őstag
válasz
rednifegnar
#84544
üzenetére

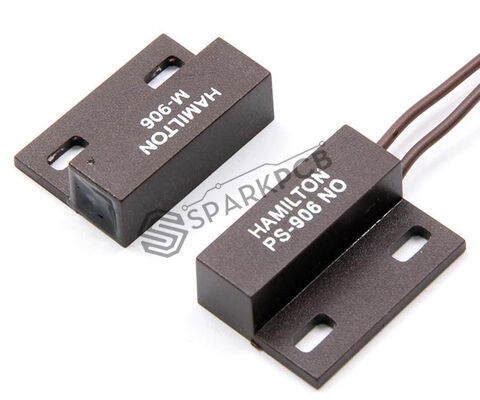

Ha azokra a Reed-relékre gondolsz, ami "csupaszon" kapható, az lehet törékeny, de ezeknek van egy ilyen standard formája, ami egyes kávégépek víztartályának szintjelzőjeként is szerepel (tartályban van egy úszómágnes). Szilárdan be van öntve műgyantával:

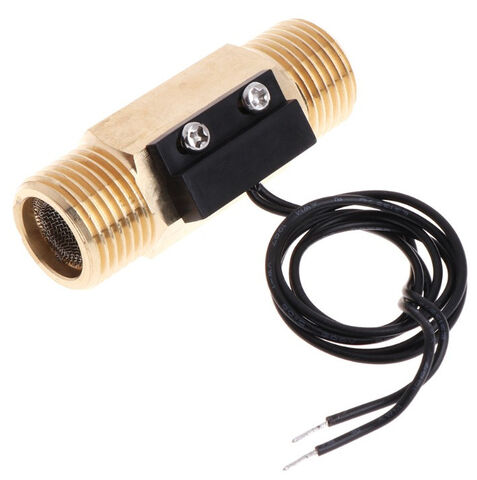

Itt is ismerős:
Ennek van Hall-szenzoros változata is, ami három kivezetéséről ismerhető fel.

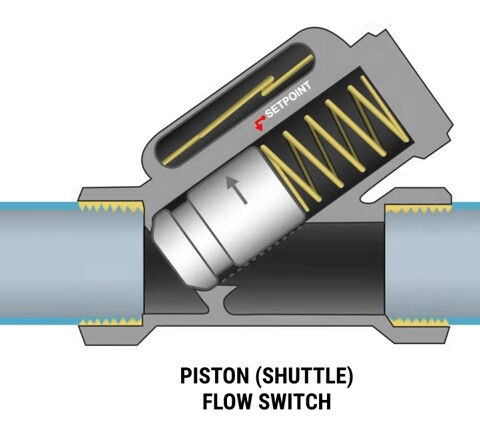

Itt a videóban szerepel hasonló elven működő, csak ferde elrendezésben:
https://www.youtube.com/watch?v=pGKCXIlmmdY

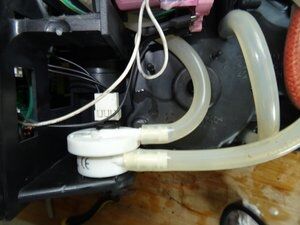

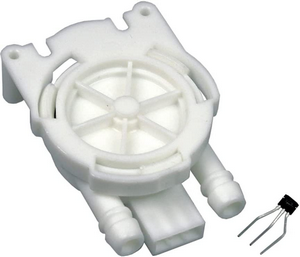

Szintén automata kávégépekben található ilyen átfolyásmérő, erre vékony csöveket lehet csatlakoztatni:
Itt a sarokban a Hall-szenzor azért szerepel, mert ez így kivehető és külön is cserélhető. Belseje a szokásos "vízóra" rendszer, lapátkerék + mágnes. 5V tápot igényel és ahogy forog, impulzusokat ad, nyitott kollektoros konstrukcióban.
-
#84545
#32277248
törölt tag
rednifegnar
#84544
#32277248
törölt tag
válasz
rednifegnar
#84544
üzenetére
Na igen, meg amikor összeragadva maradnak az erintkezők, vagy nem törik el csak meglágyul a forgáspontnál, és bizonytalan a működés, az idegörlő tud lenni, mire rájössz. De ezek ritka esetek, azért nagyjából teszik a dolgukat. Átfolyásmérőt/kapcsolót én is csak optokapusat vennék.
-
#84543
#32277248
törölt tag
rednifegnar
#84541
#32277248
törölt tag
válasz
rednifegnar
#84541
üzenetére
10⁹ kapcsolás nekem elégnek tűnik, annyit tud egy reed, azt meg hadd tudjam már mit láttam...
-
#84542
Barret001
addikt
rednifegnar
#84539
Barret001
addikt
válasz
rednifegnar
#84539
üzenetére
Én amit szétszedtem,abban fotodioda volt.Keréken átvilágított egy led,kerék szaggatta a fényt a vevőnek. Optokapu,asszem a neve. Sosem megy tönkre.
-
#84541
rednifegnar
senior tag
#32277248
#84540
-
#84540
#32277248
törölt tag
rednifegnar
#84539
#32277248
törölt tag
válasz
rednifegnar
#84539
üzenetére
Amit én láttam szétszedve, abban egy kis malomkereket forgatott az átfolyás, amin volt egy pici mágnes, az pedig egy reed relé melett haladt el. De biztos van még más elven működő is.
-
#84539
rednifegnar
senior tag
rednifegnar
senior tag
szeretnek venni egy atfolyas kapcsolot (hideg vizhez es csak annyi a feladat hogy detektalja ha folyik rajta viz, nyilvan nem azt hogy csopog hanem folyik).
talaltam a conradban ket felet egyik masik.
amit furcsallok hogy mit szamit ennek hogy vizszintes vagy fuggoleges?
ami nem tetszik hogy muanyagbol van, jobb lenne rez (persze talaltam rezet is ilyen sosem hallott magyarul beszelo de valoszinuleg kinai meg nemtomenvilagvegi webshopokbol).
milyen elven mukodhetnek ezek? jo lenne ha nem mechanikusan menne, ne vizkovesedjen el, kopjon ki, stb.
olvastam, hogy van ami hall erzekelos, de nem ertem az mikent mukodik folyadekra (sot meg gazokra is jo). gyanus hogy valami magnest mozgat benne az anyag
-
#84538
coco2
őstag
razorbenke92
#84534
coco2
őstag
válasz
razorbenke92
#84534
üzenetére
Köszönöm a tippeket. Sikerült elfelejtenem egy képtelen ötletet
-
#84536
razorbenke92
őstag
szuszinho
#84535
-
#84535
szuszinho
őstag
razorbenke92
#84534
szuszinho
őstag
válasz
razorbenke92
#84534
üzenetére
Az adapter megvan, 9V.
-
#84534
razorbenke92
őstag
coco2
#84532
Sajnos csak az utóbbi.
Nem próbáltam, de olvastam olyanról, hogy beltéri telemetriát lehet csinálni ultrahang szenzorral.
Hátrányai, hogy tiszta rálátás kell. Egy csarnok 4 sarkában helyeztek el adókat, amik ultrapontos 250ms késleltetéssel egymáshoz képest pinget adtak. A vevő ezeket figyeli, és a jelek beérkezésének deltájából tudott nagy pontossággal drónt navigálni.szuszinho:
Esetleg az adapter megvan? Vagy egy feszt tudsz mondani? Szerintem tudom milyen, de biztosabb lenne a fentiek ismeretében.
-
#84532
coco2
őstag
razorbenke92
#84528
coco2
őstag
válasz
razorbenke92
#84528
üzenetére
A vételi térerősség elve érdekes. Mennyire tud az pontos lenni? Ha tudok lerakni fix pontokat (jel adók / vevők) az adott tér korlátain (ami legyen egy hétköznapi lakószoba, mondjuk 3 méter szélesség x 4 méter hosszúság x 2.5 méter magasság), lehetséges centiméter alatti finomsággal pozíciókat mérni nagy sebességgel (20 mérés per sec vagy gyorsabb)? Vagy inkább csak elveszett mobil telefonok megtalálására jó a módszer, hogy "azon az 1 méter x 1 méteres területen keresd a kuplerájban a valamit" ?
-
#32277248
törölt tag
válasz
Barret001
#84530
üzenetére

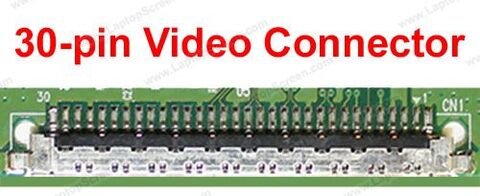

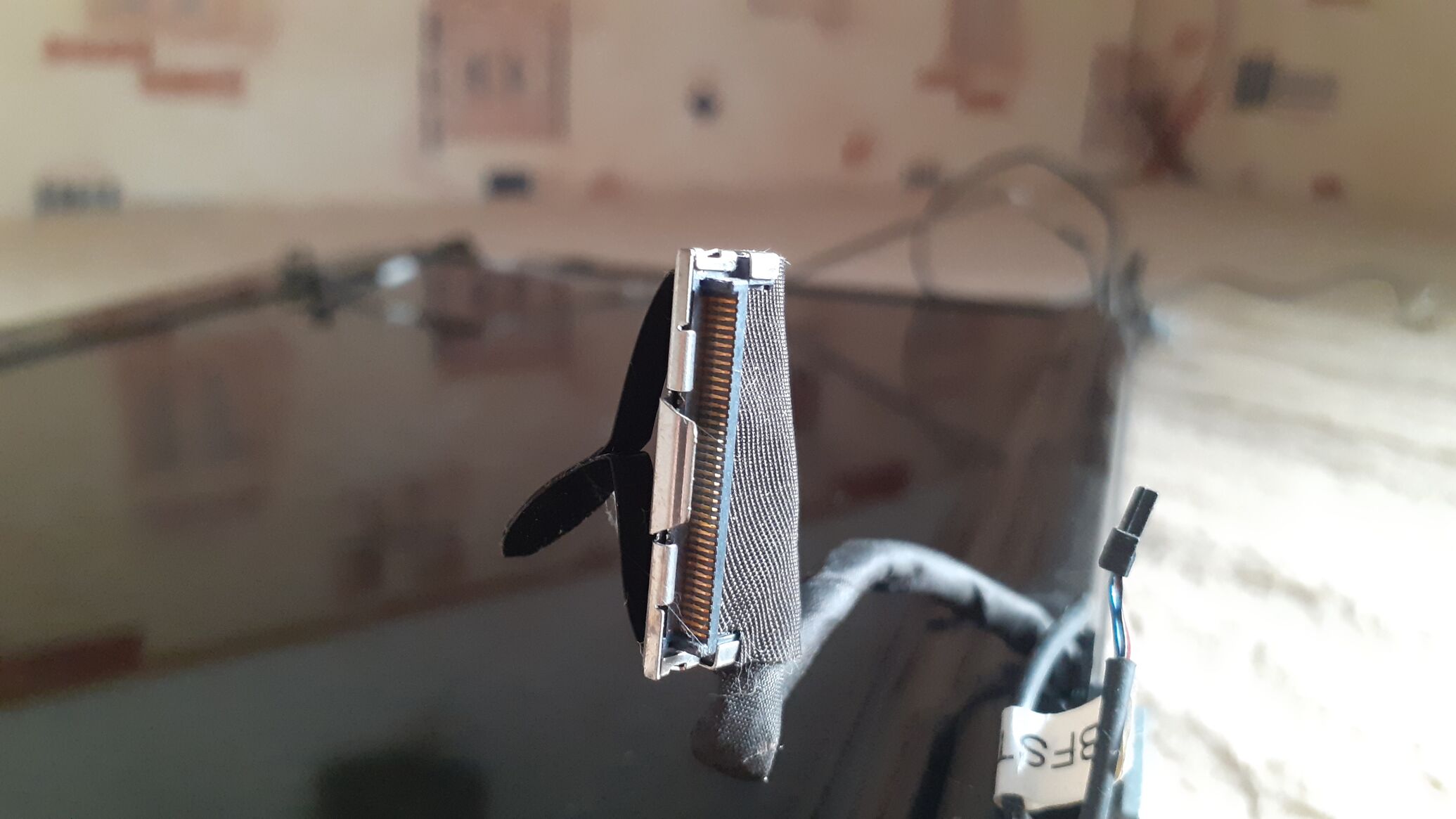

Szóval az alaplap felőli csatlakozó egyforma? Azt ne nagyon cserélgesd, ott gyártónként más más a kiosztás. A másik vége az érdekes ami az lcd-re megy, ha azok passzolnak akkor mehet a csere. A HP-ban 100% hogy az a 30 pines csati van amit fentebb mutattam, az Asus 2 esélyes, szerelték szintúgy 30 pines csatis csöves lcd-vel és 40 pines ledes lcd-vel is.
Szétszedés után okosabbak leszünk. Ja, hogy nem szeded szét... Akkor passz. -
-
#84528
razorbenke92
őstag
coco2
#84521
Attól függ, hogy milyen eszköz, milyen mértékű szenzorfúziót tudsz alkalmazni.
Sima gyorsulásmérővel esélytelen kategória. Nem hogy kicsi lesz a pontatlanság, hanem egyenesen random pozíciót kapsz. Gyorsulásból a pozíció kettős integrálás (gyorsulás-sebesség-út). Az integrálásnak nagy halála a (pontatlan) tranziens, amit egy sima g szenzor szeret produkálni. Emellett a sima g-szenzor nem fogja tudni, hogy elforgattad e a saját origója körül (ami számára nulla gyorsulás).
Accelero+giroszkóp kombó már egy fokkal jobb, a giroszkóp a szöggyorsulások figyelésével már tud orientálni tehát irányban nem tévedsz el (olyan könnyen). De a kettős integrál probléma továbbra is fennáll.
Accelero+giroszkóp+digitális iránytű már segít egész pontosan tartani az irányokat, itt már csak a hirtelen gyorsulások kavarnak be.
Ha pontos beltéri navigációt akarsz, akkor rendszerben érdemes gondolkodni. Korábban építettem ilyet Nordic 2.4GHz rádióval. Különböző pontokon elhelyezett vevők másodpercenként 4 különböző transmit-powerrel broadcastolt csomagot kaptak egy adótól. Az összes vevő fél figyelte az érkező csomagokat, és a kapcsolat vételi erősségét. Ebből egy kalibrálással felépítettem egy 3D tömböt amiből utána be tudtam azonosítani, hogy hol járok.
(Kulcsokat, távirányítót akartam vele meghatározni, de a megoldás nagyon energiaigényes volt ahhoz, hogy pici könnyen elrejthető módon megoldjam). Pár évre rá megjelent az AirTag ami ugyanezt csinálja, csak low-power BT szabványon, és Apple eszközök a vevői. -
#32277248
törölt tag
válasz
Barret001
#84523
üzenetére

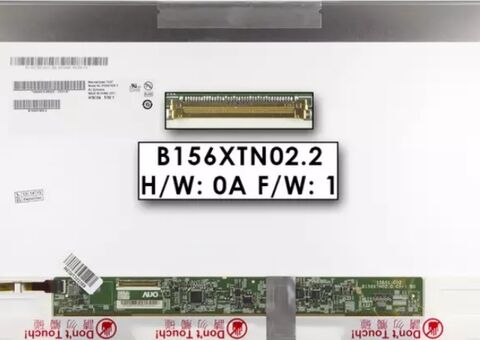

Ha ledes mindkettő és azonos a csati (30 vagy 40 pines) akkor mennie kell. Persze a rögzítés és az előlapi lcd keret az más kérdés, ott barkácsolni kell.
szerk.:Ha viszont csöves a háttér akkor ott lehetnek akár lábkiosztásbeli különbségek, ha leírod a két panel típusát, meg tudom mondani.
-
-
coco2
őstag
Sziasztok!
A gyorsulásmérő kütyük pontosságáról tud nekem valaki madártávlati képet adni?
Mondjuk felveszek az asztalról egy kütyüt, és elkezdek vele hadonászni, forgatni akármerre, és miközben körbegyaloglok a szobában, egy egész percen keresztül végzek vele legalább 80-85 durva mozdulatot, végül leteszem az asztalra ugyan oda. Mekkora mérési hibára számíthatok?
Köszönöm
-
q13579
senior tag
válasz
#32277248
#84518
üzenetére
Szia,
Először is köszi a választ!
Ezt találtam a műszaki leírásban:
Műszaki adatok
Tápfeszültség: 230VAC 50Hz (+-10%)
Teljesítményfelvétel: 800mW (stand-by)
Védettségi fokozat: IP00
Motor kimenet: 230VAC, 750W
Tápfeszültség kimenet: 12Vdc, 250mA / 24Vac, 250mA (külön/külön 250mA)
Villogólámpa kimenet: 230VAC, 100W
Kertivilágítás kimenet: 230VAC, 100W
Elektromos zár kimenet: 12VAC, maximum 1A
Biztosíték (elektronikának): 240V F5A 5x20mmHa jól látom ez 750W, tehát kb 3,2 A?
-
#32277248
törölt tag
válasz
q13579
#84512
üzenetére
Hi. Attól függ mekkora a teljesítményfelvétele a kapunyitónak, én 5A-el számoltam [kb 1.1kW] ott kb 7 volt feszültségesés van a 20 méteres kábel végén, az kb 3% bőven belefér, ha ettől kevesebb az áramfelvételed akkor nyert ügy. Ha több akkor írd meg és kiszámolom arra is.
-
#84517
Gyula84
veterán
Intruder2k5
#84503
Gyula84
veterán
válasz
Intruder2k5
#84503
üzenetére
mondom, hogy benéztem
-
#84516
pjen
félisten
tordaitibi
#84514
pjen
félisten
válasz
tordaitibi
#84514
üzenetére
A két LG- n 50% a fényerő, a Philips azon nem mértem fogyit 55.
-
#84515
Barret001
addikt
tordaitibi
#84514
Barret001
addikt
válasz
tordaitibi
#84514
üzenetére
Csak önmagában a monitor ad fényt? Az nem jó! Mindenképpen kell mellé valami kiegészítő világítás,nyugtatja a szemet,Nekem 2,5 Wattos led van mellette, ezer éve így használom. engem már zavar,ha csak a monitor ad fényt.
-
#84514
tordaitibi
veterán
pjen
#84513
En pl. nem hobbibol allitgatom a fenyerot, ami nappal jo az engem este, ejjel nagyon zavar.
A monitorom, most epp 100%-on megy de ha ejjeles vagyok egy vaksotet munkahelyemen ahol a legkozelebbi fenyforras 2 kilometer, meg is orulnek a 100% fenyerotol. Olyankor 0-10% es pont nezheto.
Nem is a fenyero zavar, inkabb ha elnezek mashova a monitorrol akkor nem jo.
Vagy osszeutok egy par ledes ambilight megoldast a monitorra, lehet az is tompitana a hirtelen atmenetet a vilagosrol vaksotetre es vissza. -
q13579
senior tag
Sziasztok,
Elektromos kapunyitót, illetve öntözőrendszerhez vezérlést szeretnék telepíteni és a használt kábelezéssel kapcsolatban lenne kérdésem.
Sajnos a korábban kivezetett kábelcsatorna meglehetősen szűkre lett méretezve, mindössze 16-os symalen... Ebben kellene elmenjen a 3 körös öntözőrendszernek a vezérlőkábele (ugye 3 + 1 közös ér), illetve az elektromos kapu tápja és a föld.A kérdésem az lenne, hogy ezt megoldhatnám-e ysli 7x1 kábellel? Ebből 3 ér lenne a kapumozgatóé (fázis, nulla, föld) 4 db pedig a mágnesszelepek vezérlésé.
Ilyen kapumozgatóról és ilyen mágnesszelepekről lenne szó.
Fontos infó, hogy a kábelhosszúság körülbelül 20 méter lenne!
Ha nem tartjátok ezt jó ötletnek, tudtok-e javasolni más megoldást? (ha minden kötél szakad azt is meg tudom oldani, hogy csak tápot viszek megfelelő méretben és azt megosztva már a kapunál az egyik megy a kapuhoz és kirakom az öntözésvezérlőt, amitől már egyszerűbb elvezetni a szelepekig a megfelelő kábelezést, de ez az megoldás lenne a végén az ötleteknek).Köszi előre is.
-
tixem
addikt
válasz
#32277248
#84506
üzenetére
Bár ahogy nézem kétféle van ezekből, ami már befosott, meg ami be fog. :(
Igen, sajna pont emiatt nem nagyon akarok bontottat venni, mert semmi garancia nincs arra, hogy amit veszek annak nincs defektje. Főleg úgy, hogy itthon nincs belőle, Lengyelország, Olaszország stb és úgy van fotózva mindegyik, hogy működés közben nincs róla kép. Zsákbamacska.A linket köszönöm, valószínűleg ez lesz a legtartósabb megoldás és egy bontott elem árából megvan
-
#84507
Dr. Szilikát
őstag
Gyula84
#84500
Dr. Szilikát
őstag
válasz
Gyula84
#84500
üzenetére
Méretfüggő is, meg a háttérvilágítás aktuális fényerejétől is függ, noha az elmondható a képcsövesre, illetve plazmára, vagy épp OLED-re is, hogy számít az intenzitás (kontraszt).
Szándékosan nem írok fényerőt, mert azt a feketeszintre értelmezzük (brightness), míg a kontraszt a fehérszint, így félreérthető lenne.
Ami minden TV-re érvényes, hogy minél jobban bevilágítja a szobát, ahhoz valamennyi teljesítmény is szükséges, tehát ez befolyásolja a fogyasztást. Illetve van egy alapfogyasztás is, sötét állapotban. Hogy a hangteljesítményt ne is részletezzük.
32" LED-es Samsung van nekem a lomtárban 39 W felirattal, vagy egy másik 30 W például, ami elvileg a max. teljesítményfelvétel.
-
#84503
Intruder2k5
MODERÁTOR
Gyula84
#84502
-
#84502
Gyula84
veterán
Intruder2k5
#84501
Gyula84
veterán
válasz
Intruder2k5
#84501
üzenetére
Biztos, hogy nem, de leírod hogy a 32colos evett 33 wattot?
Most vagy én néztem be valamit? -
#84501
Intruder2k5
MODERÁTOR
Gyula84
#84500
válasz
Gyula84
#84500
üzenetére
Biztos, hogy nem, de ott is nagy a szórás. Nekem most egy 58"-os van, ami elég kis étvágyú, 66W-os. Karácsony előtt vettem, amit ugyanakkor néztem még 65"-ost, az már 120W lett volna. Bár akkor még fogalmunk sem volt arról, hogy mi vár ránk most, de áldom az eget, hogy nem a tizen... pár centivel nagyobbat vettem, dupla fogyasztással. Ami pedig előtte volt 32"-os, az 33W volt.
.
A lítium víz alatt is ég,mert termeli magának az oxigént. Bár kicsi az esély,hogy begyullad. De még mindig jobb,mint a drága hálózati áram
Új hozzászólás Aktív témák
Hirdetés
- Redmi Note 13 Pro 5G - nem százas, kétszázas!
- Fujifilm X
- DOOM - The Dark Ages
- Gyúrósok ide!
- Projektor topic
- Szombathely és környéke adok-veszek-beszélgetek
- PROHARDVER! feedback: bugok, problémák, ötletek
- Gurulunk, WAZE?!
- Everest / AIDA64 topik
- Geri Bátyó: B550 szűk keresztmetszet, de mi és miért?
- További aktív témák...
- Új! Targus - USB-C Dual HDMI 4K HUB - 2 HDMI-vel. Saját töltő nélkül 2 monitorral (120Hz)
- Apple iPhone 13 Pro 128GB, Kártyafüggetlen, 1 Év Garanciával
- LG 25GR75FG - E-Sport Monitor - FHD 360Hz 1ms - NVIDIA Reflex + G-sync - AMD FreeSync - HDR 400
- Xiaomi Redmi Note 13 256GB, Kártyafüggetlen, 1 Év Garanciával
- BESZÁMÍTÁS! Intel Core i9 9900K 8 mag 16 szál processzor garanciával hibátlan működéssel
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
