Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#85200
Intruder2k5
MODERÁTOR
Bici
#85198
Akkor abba gondolom valami ilyen kéne, de tényleg nem nagyon találni.
-
-
#85198
Bici
félisten
Intruder2k5
#85183
válasz
Intruder2k5
#85183
üzenetére
Az enyém G4-es és 55mm átmérőjű a lyuk a szekrényben.
-
aujjobba
addikt
Ahogy nezem a 3904 bazisan mar megvan a 100ns (LTspice szerint)
Minimalis mozgas a levelshift 3906 korul is van, meg a 2n2222 bazisan, de elsore nem mondanam, hogy azoknak koze van hozza.
Vagy rosszul gondolom?Egyebkent probakepp kicsereltem a 3904-et 2n2222-re, de nem valtozott semmi.
Az volt a sejtes, hogy a 3904 max. 200mA-ig van tervezve ami lehet keves, a 2n2222 meg 0.5A, de nem jott be, meg aztan gondolom melegedne is a 3904, ha az aramlimit lenne a baja.
-
aujjobba
addikt
válasz
aujjobba
#85175
üzenetére
Tudna valaki tampontot adni, merre induljak, min valtoztassak?

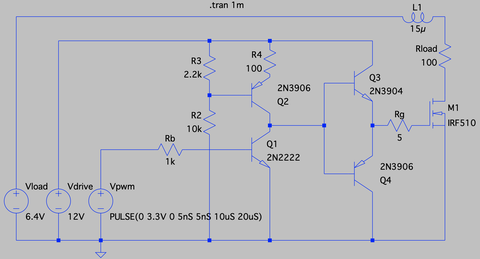

Tehat, 50kHz PWM jel, be a hazikeszitesu push-pull gate meghajtoba, amire IRF510 rakotve amin 6.4V DC motor.
A sikeresen elhalalozott gatemeghajto IC 32ns alatt nyitotta a FET-et, ez a hazi meghajto 100ns alatt tudja csak, es a FET felmelegszik 90 celsius-ra hutes nelkul.
LTspice-ban szimulalva ugyanugy 100ns jon ki, mint nekem a valosagban, ebbol is gondolom, hogy ennek valamelyik komponense a korlatozo tenyezo.FET-es push-pull gyorsabb lenne?
-
#85193
hcl
titán
tordaitibi
#85192
válasz
tordaitibi
#85192
üzenetére
Nem hinném, hogy 3,3-ig lemeríteném, különösen háklis vagyok a feltöltött akkukra, így ha használom (és valószínűleg ez is ritka lesz, illetve nem olyan hosszú, hogy tökig merüljön) úgyis feltöltöm. De egyre inkább valami PWM-et kéne használni, tényleg úgy néz ki
-
#85192
tordaitibi
veterán
hcl
#85184
Az a helyzet hogy feltöltött akkuról elmegy az előtétellenállás de 3,3V körül, ami még a litium akkunál 30% körüli, már nem lesz túl acélos a fénye.
Ha a kezdődő Alcheimeres agyamba
jól dereng, Skory weboldalán vannak nagyon jó hatásfokú ledmeghajtások, pont olyan ami most neked kellene. -
#85191
hcl
titán
Dr. Szilikát
#85190
válasz
Dr. Szilikát
#85190
üzenetére
Tudom, pont ez az, hogy kihoznám 0Ft-ból, ha már hegyekben áll az alkatrész (mármint minden máshoz jó, csak ahhoz nem, amit keresek
) -
#85190
Dr. Szilikát
őstag
hcl
#85189
Dr. Szilikát
őstag
18650 lámpák is vannak egyébként, ami komolyabb driver nélkül, ellenállással működik, plusz a szaggató elektronika, de utóbbi csak a fényerő PWM csökkentésében, illetve villogó módban játszik szerepet.
Egyik, ami kéznél van, itt 4 x 2,2 ohm párhuzamos ellenállások állítják be a max. áramot és ez már világít is rendesen.
Zseblámpához is volt rögzítőm, de azt meg elhasználtam egy hűtőszekrény hátán a kondenzátort / radiátort rögzítő elérett gumik cseréjére. 2 darabot 4 felé vágva.
-
Igazából előbb meg kell nézni, mi van itthon... venni semmit nem fogok ehhez az izéhez.
HOPP és 12V COB-nak kéne lennie! Vettem egy rakással a második vetítős óra projekthez, de az akkora cumi, hogy azóta sincs benne LED.
@Dr. Szilikát : Mondjuk ennek kéne rendesen világítania, az utat is
Kösziazötleteket
-
#85188
Dr. Szilikát
őstag
hcl
#85184
Dr. Szilikát
őstag
Nemrég csináltam én is, 10 ohm ellenállással már használható, ha nem is fog sugározni nagyon az útra, de a céljának megfelel, városi környezetben (azaz minket már látnak legalább). Mivel ez nem nagy fogyasztás, aránylag sokáig nem kell tölteni az akkut.
Pedig csak egy 14500 méretű akkut raktam bele, mivel ez fért be a C-méret helyére. Kettő közül az egyik helyre tettem, mivel a két férőhely soros és azt párhuzamosítani problémás lett volna, továbbá kellett az üres hely is.
A 14500 akku "vastagítására" vannak adapterek, de az nyilván nincs kéznél, ezért olyan ötletem támadt, hogy az akkura tekertem régi IDE / floppy szalagkábelt, majd ragasztószalaggal rögzítettem, így kaptam egy vastagabb hengert. Ez így befér a megfelelő töltőbe is természetesen.
Utána kezembe akadt egy régebben rendelt T10 LED, ami 12 V-os és egy kis DC-konverter. Alábbihoz hasonló, de fix 12 V kimenetű és olyan IC-vel működik, ami akár 2,4 V akkut is fel tud nyomni, azaz nem sok bemenőt igényel.
Így adta magát, hogy ezt is bekötöttem és onnan kezdve már az utat is világítja, ha nem is komoly energiával, de azért használható.
Ez meg ehhez hasonló, tehát átlátszó szilikongumis lámpa, ami befért az eredeti halogénizzó helyére, egy gumigyűrűvel tömítve.
-
#85186
gordonfreemN
addikt
Dr. Szilikát
#85180
gordonfreemN
addikt
válasz
Dr. Szilikát
#85180
üzenetére

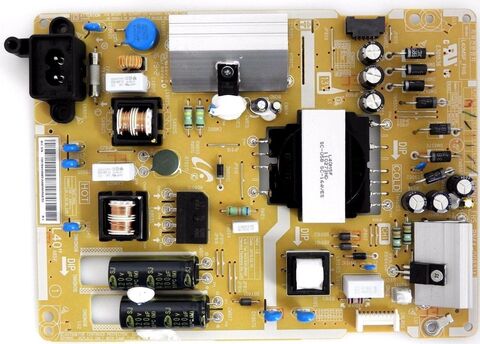

Ige, a tápegység panel jó példa. Ott elég az alatta lévő fém részt ami a burkolat része ugye, elszigetelni egy műanyag lappal? Láttam régebben ilyeneknél ilyen rózsaszines lapot, ilyet lehet venni? Ugye ha én is a 230at ráviszem a panelra, akkor már csak 6-8mm lesz a forrasztás és a fémház közt. De ha szigetelő lap megy is alá, ezt gondoom már nem tudod kettős szigetelésőre kialakítani?
IEC csatlakozónál készüléken belül az a gondom, hogy ha pl csúcsósaruval csatlakozol rá, az még lehet hogy szigetelt, de hogyan lesz kettős? Majd mutatok egy képet délután mire is gondolok.
-
Bringalámpát LED-esítenék... A lámpatest adott, , 18650-ről menne a móka, de semmi értelmes nem jut eszembe arra, hogy a 3V körüli nyitójú LED (és hogy milyen LED) hogyan menne 4V körülről...
Meg van még komplett 6V-ról működő LED bringalámpám, de az meg nem menne 4V-ról. -
#85183
Intruder2k5
MODERÁTOR
Bici
#85182
Szia!
"A kérdés, hogy létezik abba a szokásos helyre pont passzoló 230V-os lámpa megoldás?"
Milyen az a szokásos hely? Nálunk a konyhai halogének pl. GU5.3 foglalatosak és 20W-osak voltak, ezeket le tudtam cserélni 4,9W-os LED-re, így az 5 darab égőn spóroltam 75W-ot, és még nagyobb is lett a fényáram, 205 lumen helyett 350 lumen. De elég gyakori a GU11 foglalat is például.
-
Sziasztok!
Egy konyhaszekrény tetejébe van beépítve sok kicsi halogén izzó. Összesen 11 db, ami a benne lévő 18W-os izzókkal számolva közel 200W, nem számolva a tápegység veszteségével.
LED-esre akartam cserélni, de kiderült, hogy azok vagy nem férnek be, vagy túl gyengék.
A kérdés, hogy létezik abba a szokásos helyre pont passzoló 230V-os lámpa megoldás?
Az említett konyhaszekrény drága darab, és nincs hely nagyobb lyuknak, és eléggé tetszik a családnak ahhoz, hogy ragaszkodjanak az onnan jövő fényhez.Vagyis mindenképpen oda passzoló fényforrást keresek.
Kössz előre is.
-
#85181
sgery
őstag
Dr. Szilikát
#85180
sgery
őstag
válasz
Dr. Szilikát
#85180
üzenetére
Ezeket én is néztem, viszont ezek mind 2 pin-esek - tehát nem vezérelhető a színük.
Ilyen lenne tökéletes, csak 4 pin-es változatban -
#85180
Dr. Szilikát
őstag
gordonfreemN
#85179
Dr. Szilikát
őstag
válasz
gordonfreemN
#85179
üzenetére
Nincs benne semmi különös, amikor a csatlakozó nem a panelba van építve (mint az előző képeken), vezetékkel odaviszik. A vezeték lehet kettős, azaz dupla rétegben szigetelt, vagy külön PVC-be bújtatott.
Tápegységek alatt feltétel a műanyag szigetelő lap is, ami testtől elválaszt.
DVD-lejátszó és hasonlóknál megfigyelhető, amikor mechanikus hálózati kapcsoló is van, annak vezetéke, illetve maga a kapcsoló is külön szigetelt / burkolt. Nem számít a fémház sem ilyenkor, megoldható a kettős szigetelés.

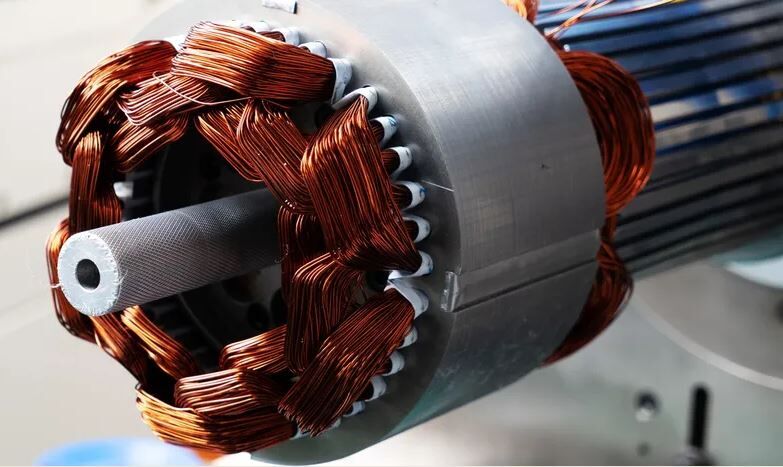

Motor még utána jutott eszembe, létezik éppen kivétel, amikor az állórész műanyaggal teljesen kiöntött, a forgórész viszont a vízben is foroghat (mosógépszivattyú, akvárium stb.). Erre a kalickás aszinkron, vagy forgó mágneses szinkron motorok alkalmasak.
Egyébként én úgy vettem ki, hogy a lakkot nem tekintik külön szigetelésnek, hanem a tekercs a csévetesttel komplett számít egy szigetelésnek. Másodlagos szigetelés pedig a motortest elválasztását jelenti. Kétségtelen, hogy a tekercselt forgórészek plusz hibaforrást képeznek, de ebben már nem különböztetik meg az állórésztől. Mindenképpen szigetelni kell az egész motort, mint az említett betonkeverő példája is mutatja, ami kalickás aszinkron.
#85178 sgery
Ilyeneket láttam, de nem tudom, mennyire alkalmas:
https://www.aliexpress.com/item/1005004227571335.html
https://www.aliexpress.com/item/1005003952321523.html -
#85179
gordonfreemN
addikt
Dr. Szilikát
#85176
gordonfreemN
addikt
válasz
Dr. Szilikát
#85176
üzenetére
erre az IEC-re gondoltam természetesen:
Köszi ha tudsz segíteni megválaszolni a kérdéseimet.
A motorra visszatérve nem lehet, hogy ennek amit mondasz az az oka, hogy
a forgórész (vagy kalickásnál az armatúra) elszigetelése a tekercseléstől nem folytonos, elég sok ilyet találok, mint a képen is látható vagy eleve szigetelő bevonattal van ellátva ez a menet(vagy tekercs?)horony és így a szigetelés úgymond megszakad?
-
#85178
sgery
őstag
Dr. Szilikát
#85176
sgery
őstag
válasz
Dr. Szilikát
#85176
üzenetére
Tudom, de az sajnos nem jöhet szóba, mivel ilyen alakú kell legyen a végeredmény:
[kép] -
#85177
Dr. Szilikát
őstag
Dr. Szilikát
#85176
Dr. Szilikát
őstag
válasz
Dr. Szilikát
#85176
üzenetére
Illetve a zománcot átvettem az előzőből, de igazság szerint lakkszigetelésnek nevezik, szakszerűbben. Vagy másképp fogalmazva, a profik kimondottan helytelenítik a "zománc" elnevezést, nem véletlenül.
-
#85176
Dr. Szilikát
őstag
gordonfreemN
#85168
Dr. Szilikát
őstag
válasz
gordonfreemN
#85168
üzenetére
Ehhez képest egyetlen motor sem számít kettős szigetelésűnek, pedig ott is van egy zománc és egy csévetest vagy prespán stb. elválasztás.
Éppen ezért kell a motortestet mindig külön szigetelni, ha kettős szigetelés a cél. Botmixer, turmixgép, fúrógép, nem csak műanyag ház, hanem kötelező még a tengely érinthetőségét is kizárni, műanyag közvetítővel, műanyag fogaskerékkel. Betonkeverő is kapható kettős szigetelésű, ahol a motor egy szigetelt házban van és műanyag közvetítőkerék van beiktatva. Lehetne sorolni.
Ezzel szemben egy mosógépben például ez nem lehetséges általában, noha ott még van a fűtőbetét is, ami nem számít biztonságosnak, ezért védővezető kell a fémvázra.

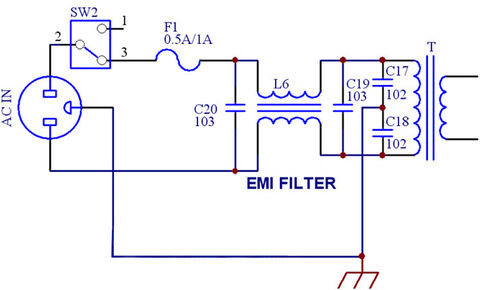

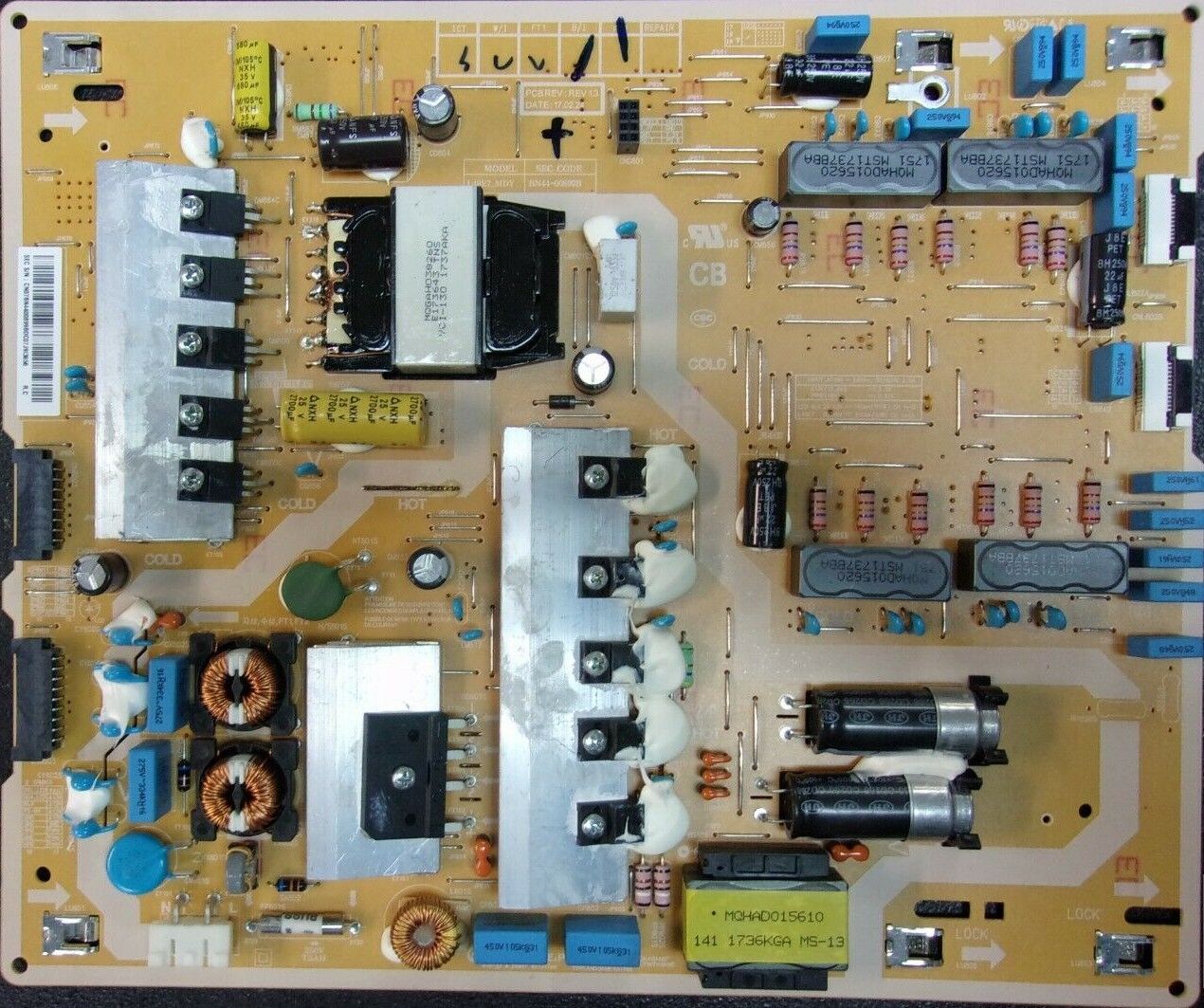

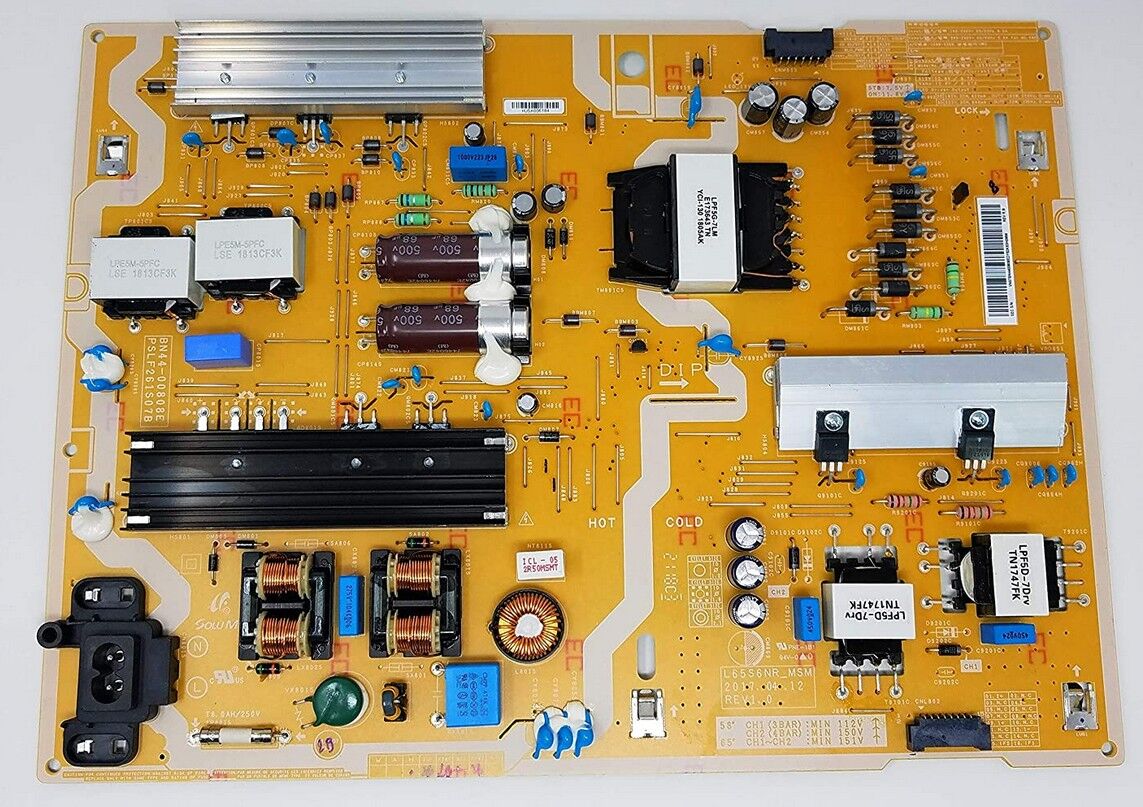

TV-tápegységek példáját mutattam előzőleg, hogyan oldják meg, IEC szabványú csatlakozó viszont van többféle, így nem világos, miről van szó:
https://www.google.com/images?q=iec+csatlakozó
A hálózati csatlakozó simán be van kötve, védővezető a fémvázra.
#85166 baly81
Gyakori LED-hiba, szakadozik. Áramgenerátoros meghajtás lévén egy tagot rövidre lehet zárni, sőt többet is általában.
#85173 sgery
5 V-os RGB LED-szalag is kapható. Hosszával arányos az áramfelvétele.
-
aujjobba
addikt
válasz
aujjobba
#85057
üzenetére

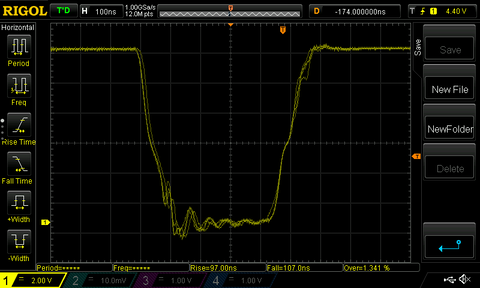

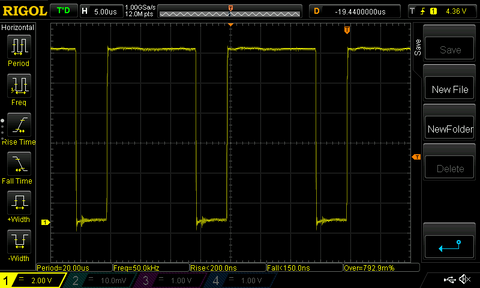

Megöltem sikeresen a gate meghajtó IC-t, építettem helyette egy push-pull meghajtót két NPN és két PNP tranzisztorral (level shift -> emitter követő push-pull).
Namost ezzel az IC által produkált 32ns rise-time és fall-time helyett csak 100ns-t sikerült elérni, miközben 90 celsiusra is sikerül felfűteni az irf510-et (borda nélkül).Vannak technikák a gyorsabb átmenetek elérésére?
Láttam megoldható a push-pull FET-ekkel is BJT helyett, de egyelőre nincs itthon P-FET hogy kipróbálnám.
Egyébként az elért hullámforma a gáton szerintem rendben van, gondolom a hosszabb átmenetek miatt melegszik a FET.
Jól gondolom?
-
sgery
őstag
Sziasztok!
Led dióda kérdésem akadt, nem találok rá megoldást.
Adott egy pezsgőfürdő, amibe bővíteném a világítást. Van a gyári rendszer, ott ~1700Ft-ra jön ki a világítás / db (dióda és kábelek). Összesen 50db led kellene, 85e Ft picit sok pár filléres led diódáért amit szépen csomagoltak, kábeleztek és kötőidomoztak
A rendszer 5V 4pin RGB, de van rajta 12V 5pin RGB kimenet is - inkább az 5V-nál maradnék, a mostaniak is azok.
Sehol nem találok olyan diódát, ami készre lenne kábelezve, hogy csak dugdosni kelljen.
Azért ilyen diódát se könnyű találni csupaszon se :/
Hol találnék szerintetek megfelelő diódát és hozzá csatlakozót? Alin is kerestem, sokat rendelek onnan is.
Előre is köszönet a válaszokért -
#85172
hcl
titán
gordonfreemN
#85171
válasz
gordonfreemN
#85171
üzenetére
Nemtom amúgy, amit én eddig láttam, főleg monitorban, PC tápban, ott nem sok minden szórakozás volt ezzel. Zavarszűrő a csatin magán, biztosíték, és kezdődik a táp.
-
#85171
gordonfreemN
addikt
pjen
#85169
gordonfreemN
addikt
Jól van na, mindenre én gondoljak?
Hcl: oké, lehet, azért írtam én még nem láttam. Gyári megoldásoknál is ha kettős szig. Akkor direktbe van kötve? Mert olyannal már találkoztam. De arra volnék kiváncsi van e nem direkt beközltésü, csatlakoztathatós ami kettös elven van kiépítve és ezt hogy oldják meg?
-
#85170
hcl
titán
gordonfreemN
#85168
válasz
gordonfreemN
#85168
üzenetére
Ööööö, azért előfordul, ha DIY cucc
-
#85169
pjen
félisten
gordonfreemN
#85168
pjen
félisten
válasz
gordonfreemN
#85168
üzenetére
Ez barokkos túlzás. Azért vannak autó trafók is.Pl sok görgős toroid.
-
#85168
gordonfreemN
addikt
Dr. Szilikát
#85165
gordonfreemN
addikt
válasz
Dr. Szilikát
#85165
üzenetére
Minden trafó kettős szigetelésű.
A szigetelőfólia és a zománc miatt.Szóval én arra volnék kíváncsi, hogy hogyan szigetelnek le egy iec csatlakozót belülről hogy megfeleljen a kettős szigetelésnek is vagy hogy mit használnak ha nem iec csatlakozót? Persze tömszelencével eliminálható a probléma, ekkor direktbe volna kötve a primer és a vezetéke, de tömszelencét még nem láttam erősítőben pl.
Vagy a másik: a panelre ha ráviszik a 230 fázist nullát akkor a panelon hogyan oldja meg a kettős szigetelést addig még a primerhez ér? Ilyesmikre vannak példáid? Ez engem nagyon érdekelne. -
aujjobba
addikt
Zselés akkut lehet az autós akksihoz való töltővel tölteni?
-
baly81
aktív tag
Sziasztok!
Biztosan találkoztatok már ilyen problémával, de nem találom a fórumban, így szeretném a véleményeteket kérni.
Adott egy 230V E27-es LED izzóm, amely tegnap este meghalt. Ha feszt kap (ergo felkapcsolom a villanyt ) kb.2 másodpercenként villan egyet. A driveren nem látok különösebbet, a LEDek közül azonban van 1 beégéses. Okozhatja ez az abnormális működést, vagy mi ilyenkor a probléma forrása?
Köszi! -
#85165
Dr. Szilikát
őstag
gordonfreemN
#85164
Dr. Szilikát
őstag
válasz
gordonfreemN
#85164
üzenetére
Klasszikusan az egymástól szemmel láthatóan elválasztott (azaz egymás mellé tekercselt) primer és szekunder jelentette a biztonságot, de a kapcsolóüzemű tápoknál ez nem mindig tartható be. Ehelyett belül alkalmaznak jó minőségű, megbízhatónak mondott szigetelést. Meg az is igaz, hogy ezek nem szoktak úgy leégni, mint a vasmagos trafók, ami ezáltal veszélyesebb lehet, ha összeég és zárlatba megy.
Alapvetően a toroid trafó sem számítana kettős szigetelésűnek, de azért meg tudják oldani, a jelek szerint (vagyis léteznek toroidos készülékek, nem földeléses dugóval, hivatalosan engedélyezett típusok).
A panelon meg a szokásos védőtávolság kialakítása, amit a TV-tápoknál fehér sávval is szoktak jelölni, ez egyben a szakembert is tájékoztatja, hogy melyek a hálózattal galvanikus kapcsolatban lévő részek. Áthidaló zavarszűrő kondenzátorok is csak minősített biztonságos kondik lehetnek (villámkáros készüléknél azokat ajánlatos ellenőrizni, nem húzott-e át).
-
#85164
gordonfreemN
addikt
Dr. Szilikát
#85160
gordonfreemN
addikt
válasz
Dr. Szilikát
#85160
üzenetére
Szia!
Tudnál pár ilyen szigetelésről képet feltölteni?
Amikor a transzformátor kettős szigetelésének megtartása okán megerősítik a szigetelést a hozzá vezető vonalon is!
Ez a téma engem hobbi készülék építöként nagyon érdekel, de nem egyszerű a témában megfelelő információkra bukkanni, lévén a házi kivitelezés ritka ebben a dimenzióban (nem a "jóvanazúgy" fajta). -
#85162
hcl
titán
fatpingvin
#85152
válasz
fatpingvin
#85152
üzenetére
Hé, nminap én is martam
Mondjuk olyan is lett. ![;]](//cdn.rios.hu/dl/s/v1.gif)
@Béka, LOOOLLL -
#85161
fatpingvin
addikt
Barret001
#85159
-
#85160
Dr. Szilikát
őstag
fatpingvin
#85153
Dr. Szilikát
őstag
válasz
fatpingvin
#85153
üzenetére
Nem is a belső kivitelen múlik, egy DVD-lejátszó vagy set top box is lehet belső tápos és még fémházas is, mégsem igényel védővezetőt.
De bizonyos teljesítmény felett már egyre nagyobb zavarszűrő kapacitások szükségesek, ami nagyobb áramot folyat a védővezetőre. Noha emberre veszélyes mértékű még akkor sem lehet (hiszen előfordulhat, hogy valaki földeletlen konnektorba dugja), de azért rázni már tud, egy nagyobb teljesítményű plazma TV-nél is például. Itt 230 V-ot megfelező kapacitív osztóra utalok, ha valaki nem földeli le.
Egyébként a védővezető feltétele az lenne, amikor a trafó és egyéb elválasztó szigetelések nem oldhatók meg biztonságosan (kettős szigetelés elvén), azt védővezetővel kell kompenzálni. Ami nem olyan jó, mint a kettős szigetelés, de jobb híján kell ilyenkor.
Ahogy észrevettem, a biztonságos szigetelést még meg is tudják oldani, a nagyobb tápoknál is, de a zavarszűrés (nagyobb kondenzátorok) már igényli a védővezetőt.
Van itt például egy 90 W-os HP laptoptáp, a hálózat felé védővezetős, de a kimeneti DC GND-re már nem kötötték át, noha ez gyakori szokás. 60-70 W alatti készülékeknél a védővezető is elmarad(hat). Lehetnek kivételek.
-
#85158
Barret001
addikt
fatpingvin
#85156
Barret001
addikt
válasz
fatpingvin
#85156
üzenetére
És tartozni fog!
-
#85157
Pötyi
őstag
fatpingvin
#85156
Pötyi
őstag
válasz
fatpingvin
#85156
üzenetére
Linket! De zofortosan!
-
#85156
fatpingvin
addikt
tordaitibi
#85155
fatpingvin
addikt
válasz
tordaitibi
#85155
üzenetére
tartozott? nekem tartozik
-
#85155
tordaitibi
veterán
fatpingvin
#85152
válasz
fatpingvin
#85152
üzenetére
Béka...
Kedvenc esti netes csemegéim közé tartozott a weboldala. -
#85154
Barret001
addikt
fatpingvin
#85152
Barret001
addikt
válasz
fatpingvin
#85152
üzenetére
De bizony az!
-
#85153
fatpingvin
addikt
Teasüti
#85106
fatpingvin
addikt
válasz
Teasüti
#85106
üzenetére
nem mérvadó de én még a világ leggagyibb belső tápjaiban se láttam olyat hogy ne lenne földelés. a dugasztáp más kérdés, de ugye most nem arról beszélünk.
amúgy nálam is amíg volt asztali gépem, a földközösítő pont a táp csatlakozóhoz legközelebbi csavarjáról ment, egy réz kötőelem formájában, az meg ugye a szünetmentesen keresztül ment földre. nem tudom ez mennyire jó ötlet de nekem így működött. -
#85151
rostiron
őstag
Dr. Szilikát
#85125
rostiron
őstag
válasz
Dr. Szilikát
#85125
üzenetére
Köszi
minden tuti -
#85150
Dr. Szilikát
őstag
gordonfreemN
#85147
Dr. Szilikát
őstag
válasz
gordonfreemN
#85147
üzenetére
Legegyszerűbb például a TP4056 lineáris (disszipatív) töltésszabályzó, de ez 5 V bemenőt igényel és 1 A áramot bír. Fémházas készülékben a lemezre rögzítve javítható a hűtés.

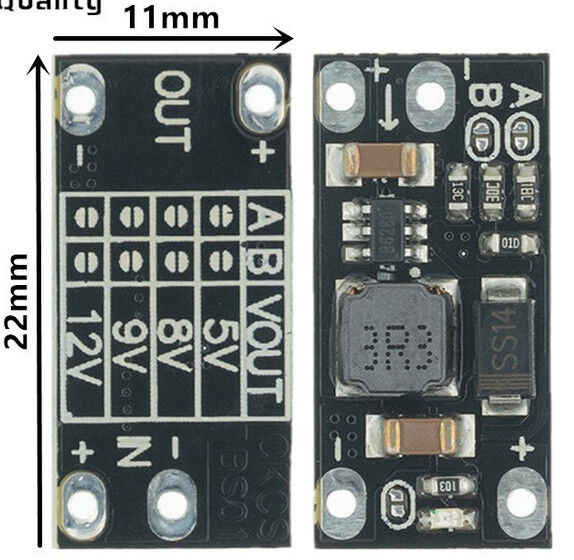

Nagyobb feszültségkülönbség áthidalására kapcsolóüzemű konverter használható, mint a XL4015, LM2696 CC / CV modul például, noha ezek nem tudják a töltés végén C/10 értékre visszaeső áram érzékelését, ezzel együtt a tartófeszültség lekapcsolását.
Nem lenne gond a dupla trafó sem, noha ez végerősítőknél például egy nagy trafó + apró trafó, míg esetedben nem olyan nagy a különbség a kettő között. De ha így jobb, akkor elfér éppen.
Ha a 30 VA-es trafó alacsony gerjesztésre lenne méretezve, alacsony nyugalmi árammal, kevéssé melegedne és fogyasztana (ezzel együtt az elektromágneses szórás is kisebb), talán mehetne állandóra. Hátulütője lehet a kisebb stabilitás, terhelés hatására. De egy előerősítő nem nagyon képez változó terhelést.
Meg olyan is van, hogy távszabályzóval a végerősítőt kapcsoljuk, aminek hátán vannak a 230 V-os aljzatok (amit relével kapcsol) és arról megy a rendszer többi tagja.
-
#85149
tordaitibi
veterán
gordonfreemN
#85137
válasz
gordonfreemN
#85137
üzenetére
Én szó nélkül beépítenék másodlagos tápnak egy 5V/2A telefontöltőt ami szerintem még Afrikába a kunyhóba is kallódikm valamelyik fiókba.
-
#85148
hcl
titán
gordonfreemN
#85147
válasz
gordonfreemN
#85147
üzenetére
-
#85147
gordonfreemN
addikt
Dr. Szilikát
#85143
gordonfreemN
addikt
válasz
Dr. Szilikát
#85143
üzenetére
Nagyszerű gondolat, ezen én is töprengtem delelőtt. Egy akksi, ami töltve van, de akkor jönnek a kérdések: milyen akksi, milyen töltőprogram, ezekben sajnos nulla tapasztalatom van.
Illetve kezdek kifutni az időből is, már egy hónapja kész kellene legyek, csak a paneltervezés nálam nem jön zsigerből, hanem ihletszerű.Mindenesetre nagyon ördögtől való, ha lenne a készenléti áramkörnek egy kis paneltraffantyú?
Amatőrnek tűnne, ha ilyennel talalkoznál egy készülékben?
Igyekszem professzionálisra epíteni. -
Skillet
addikt
-
#85143
Dr. Szilikát
őstag
gordonfreemN
#85137
Dr. Szilikát
őstag
válasz
gordonfreemN
#85137
üzenetére
Kis teljesítményen (DVD-lejátszó, kisebb TV-k stb.) megoldják szimpla kapcsolóüzemű tápegységgel, ami állandóan megy, de terhelés nélkül jelentéktelen a fogyasztása. Az infravevő + processzor készenlétben gyakorlatilag nem fogyaszt.
100 W-os is tápegység építhető burst módú (Green-Mode stb.) vezérlővel, ami terhelés nélkül rövid PWM-csomagokkal ketyeg, szinte mérhetetlen fogyasztással.
Kapacitív előtétes megoldások ott fordulnak elő (a kis teljesítményigény mellett), ahol a trafós elválasztás nem szükséges, pl. konnektorba dugható időzítő, kisebb kávéfőzők relés elektronikája. Itt előnyösebb a nagyobb feszültségű (24 V vagy felette) relétekercs, ami kisebb áramot igényel, így a kapacitív előtét kisebb értékűre tervezhető.
Esetedben, noha nem bevett megoldás, lehetne például Li-ion akkut alkalmazni készenléti tápként, ami üzem alatt kapná a töltést. De ahhoz olyan processzor kellene, ami minimálisan fogyaszt készenlétben.
-
#85137
gordonfreemN
addikt
gordonfreemN
addikt
Sziasztok!
Egy készülék (előerősítő) ki be kapcsolásán gondolkodom: mikrivezérlővel, mikrokapcsolóval transzformátorral lesz felszerelve a készülék, de lehet távirányítóval is bekapcsolni majd. Hogyan szokták ezt gyári készülékekben megoldani?
Gondoltam arra, hogy relézem a transzformátor szekunder oldalát (így helyezve készenlétbe) de arra is gondoltam a primer oldalt relézem, de ekkor meg kell egy másik tápforrás, például egy paneltrafó amiről működtetem a relét. Mindkét esetben lesz olyan trafó ami folyamatos üzem alatt van a készenlét miatt. Vagy az egyik vagy a másik.
Az a trafó amiről az előerősítő menne egy R magos 30VAC transzformátor. Amiröl esetleg a ki-be kapcsolás
Illetve a mikrovezérlőnek a tápja menne az pedig 7VAC, de ekkor tudnék alkalmazni kapcs üzemű dc-dc konvertert és teljesen szeparált lenne az előerősítő tápjától.
Ha a 30VAC R magos lenne csak, akkor erről kellene működtetnem a mikrovezérlőt is, azaz erről kellene előállítanom az 5VDC-t. Ez lineáris stabilizátorral elégé pazarló (max durván az atmega328-nak 500mA így 35VDC*0,5A lenne egy komoly disszipációs teljesitmény) ezért kapcsoló üzű jöhetne csak szóba. Az meg megint elbizonytalanít, hogy a kapcsoló üzemű mennyi zajt termelne vissza és "fertőzné" az előerősítő tápellátását?Kőszi, ha van egy jó ötleted!
-
#85135
tordaitibi
veterán
hcl
#85132
-
-
-
-
#85128
Dr. Szilikát
őstag
#70211840
#85127
Dr. Szilikát
őstag
válasz
#70211840
#85127
üzenetére
A nehéz darab minden bizonnyal vasmagos trafós, de azok nem stabilizáltak általában, terhelés nélkül 16-17 V-ra is felmehet, 1 A terhelésnél áll be nagyjából 12 V-ra.
Ugyanakkor terhelés nélkül is szoktak melegedni, de ezt csak hosszabb idő után lehet érzékelni, amikor már beáll a hőegyensúly.
-
#85127
#70211840
törölt tag
Dr. Szilikát
#85125
#70211840
törölt tag
válasz
Dr. Szilikát
#85125
üzenetére
Van két fajta is jelenleg nekem 12V/1A dugasztápból. Az egyik egy nehéz darab, a másik egy könnyű. Szétszedni sajnos egyiket sem tudom. Az első talán transzformátoros lehet, mig a második kapcsoló üzemű? Terhelés nélkül egyik sem melegszik, de egy 36 ledet tartalmaló lámpa használatakor a nehezebb tápon érezhető melegedés, de nem tűnik problémásnak.
A könnyű tápot terveztem felhasználni. -
#85125
Dr. Szilikát
őstag
rostiron
#85113
Dr. Szilikát
őstag
válasz
rostiron
#85113
üzenetére

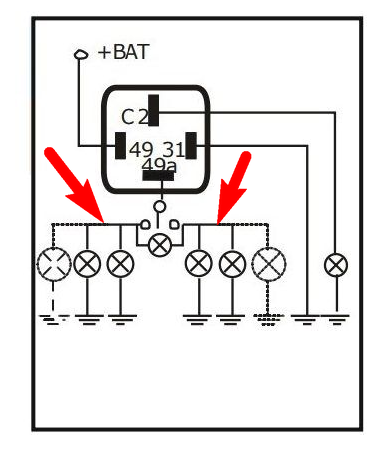

Ahol piros nyíllal jelöltem, oda kell rákötni a diódák katódját. Így éred el, hogy a bal-jobb lámpák egyszerre felvillannak, ugyanakkor a diódák egymástól is elválasztják a két oldalt, illetve a normál indexelés működésébe sem zavar bele a külső áramkör.
#85119 Skillet

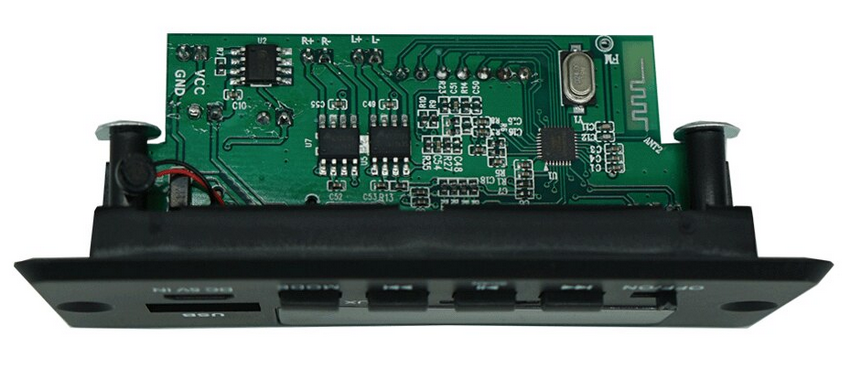

Nem tudom, hogy a tiéd sztereo vagy mono, mert a vezetékek színezése kissé zavarkeltő, de alábbi példán szépen látszik egy sztereó végfok, méghozzá földfüggetlen kimenetekkel (hídvégfok). Így elkerülik a kicsatoló kondi használatát, illetve több feszültséget is ad le a végfok, más kérdés, hogy ezek nem nagyon bírják teljesítménnyel (nem D-osztály, egyszerű analóg végfok).
#85114 ProtMonster
Egyáltalán nem probléma a terhelésmentes járatás, viszont 12 V-os dugasztáp létezik jó hatásfokú, ami terhelés nélkül alig melegszik, vagy van melegedősebb fajta is. Még olyan is lehet, ami terhelés nélkül sípol kicsit (nem hiba).
A nyugalmi melegedés árulkodik a rejtett áramfogyasztásról, bár őszintén szólva én még nem számolgattam, hogy éves szinten mit tesz ki, talán nem sok, talán valami, ezt már döntse el mindenki maga.
Értelemszerűen az állandó melegedés az alkatrészek, főleg kondenzátorok életét sem kíméli. Noha az is igaz, hogy terhelés nélkül legalább az impulzusok nem kínozzák nagyon.
-
lrigo
tag
válasz
rostiron
#85113
üzenetére
Szia!
A két kék színű vezetéket az irányjelző jobb és bal oldali ágára kell kötnöd, nem az irányjelző relére.
A relé 49/a lábán levő kapcsoló az irányjelző kapcsoló, azzal kapcsolod az irányjelzőt jobb-bal irányba.
Röviden: az egyik kék vezeték a bal irányjelzőre, a másik a jobb irányjelzőre kell kötnöd.Üdv,
lrigo -
-
#70211840
törölt tag
Kenyelmesebb volna a +12V agban egy kapcsolo. Illetve hasonlo megoldassal a szekrenybe is csinalnek vilagitast, amit a szekrenyajto nyitasara egy mikrokapcsolo inditana be. Arra is csak +12V-ot vezetnek. Emiatt erdeklodtem, hogy technikai akadaja van-e annak, hogy folyamatosan aram alatt legyen egy adapter terheles nelkul.
-
#85119
Skillet
addikt
Dr. Szilikát
#85108
Skillet
addikt
válasz
Dr. Szilikát
#85108
üzenetére
Ilyesmi cucc, igen. Akkor mi legyen, szedjem ki és fotózzam le?
Ha nincs rajta végfok, akkor kezdődik a gond. Ha van, akkor... Azt majd inkább akkor beszéljük meg... köszi
KATT
Ez az. -
#85113
rostiron
őstag
Dr. Szilikát
#85085
rostiron
őstag
válasz
Dr. Szilikát
#85085
üzenetére
Szia.
Sikerült bekötni a vezérlőt, nyílik / záródik az autó. Ennek már örülök, de megpróbáltam az indexekre is rákötni, de ott már nem jártam sikerrel.

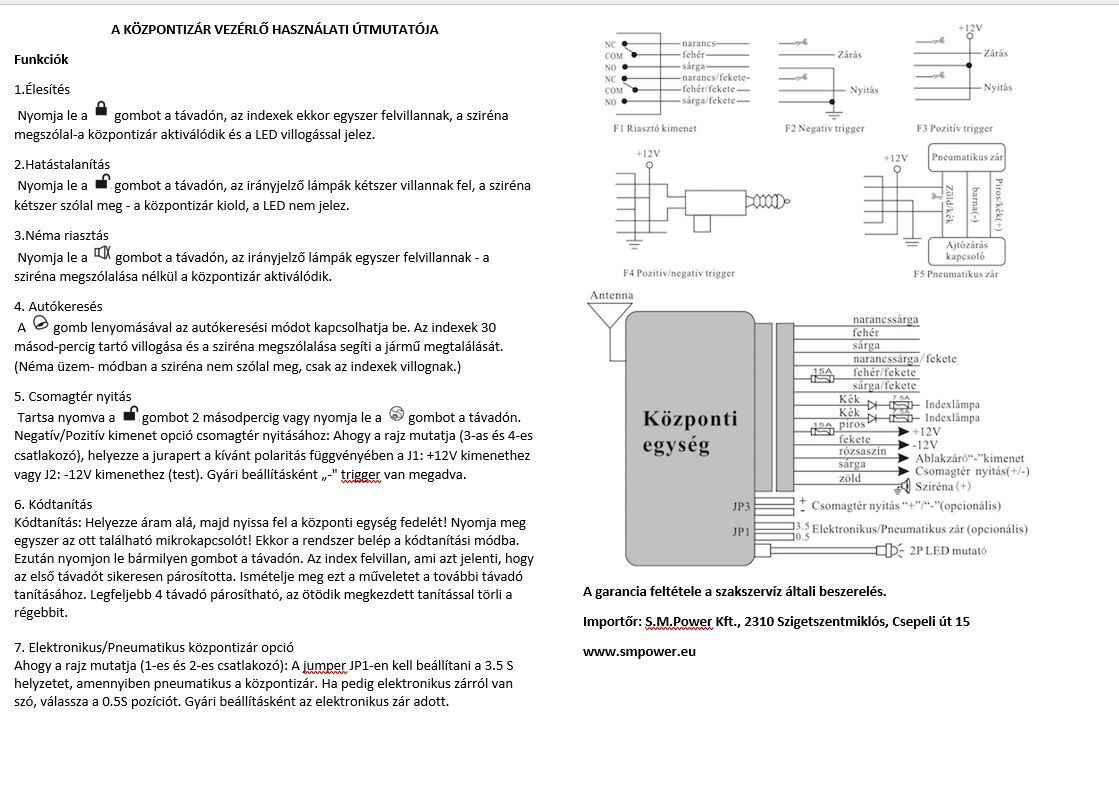

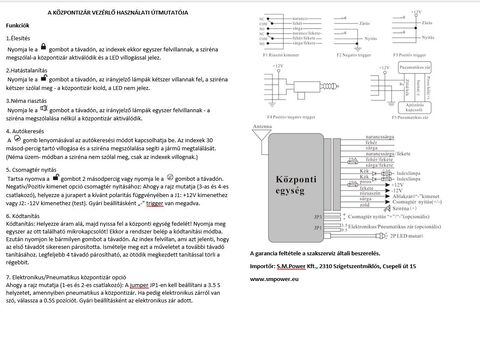

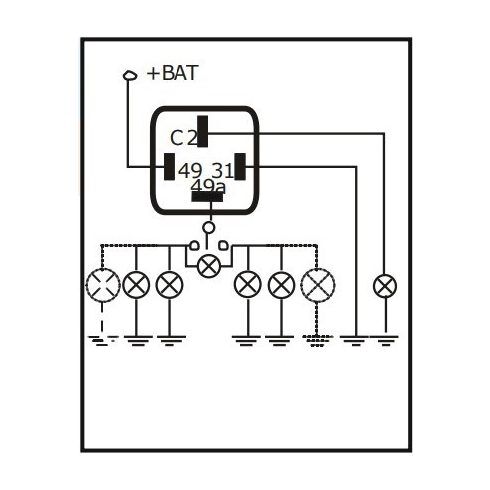

A rajz szerint a kék vezetéket rákötöttem az index relé 49-es számú lábára, de nem villan az index nyitás/zárás-kor. Pedig műszerrel nézve a kék vezetéken olyankor ( nyitás/zárás) megjelenik a 12V. Mit rontok el ?
-
Mi van a képen?
(Nem nagy kaland, odaírtam.) -
#85111
pjen
félisten
tordaitibi
#85109
pjen
félisten
válasz
tordaitibi
#85109
üzenetére
Hát igen a több 10000 lakótelepi szoba, ahol nincs földelt konnektor.
-
#85110
tordaitibi
veterán
Skillet
#85095
-
#85109
tordaitibi
veterán
Teasüti
#85102
-
#85108
Dr. Szilikát
őstag
Skillet
#85099
Dr. Szilikát
őstag
válasz
Skillet
#85099
üzenetére
Nem világos, hogyan tervezted, miután sokan azt hiszik, a kimenet és a hangszóró közé tesznek egy potmétert, de az kisimpedanciás kör, huzalpotméterrel lehetne esetleg és az sem ideális, legfeljebb kis teljesítményen még elmegy.
Egyébként a végfok bemenetére kellene iktatni a hangerőszabályzót. Vannak ilyen és hasonló kínai modulok, ami áramtalanítás után max. hangerővel indul. Kivéve, ha csak a saját távszabályzójával kapcsolod ki, azaz készenlétben feszültség alatt marad.

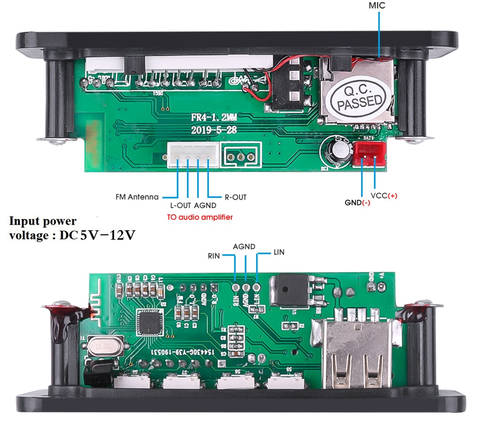

Sokféle van, csak a példa kedvéért ez végfok nélkül:

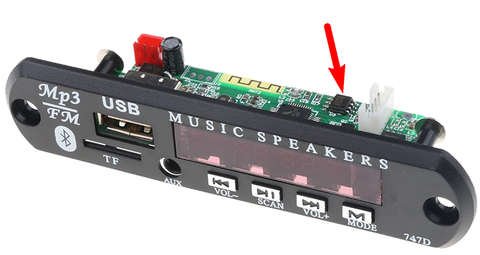

Itt a nyíllal jelöltem "végfok":
-
Teasüti
nagyúr
-
Teasüti
nagyúr
Hali!
Filózok egy ilyen Ethernet túlfeszvédő beszerzésén.
Jó ötlet ezt rákötni a számítógép tápjára? Erről kérdeznék, hogy ha megoldható, akkor miként? A táp (Seasonic Focus GX 750) nem rendelkezik föld közösítő ponttal, ahova egy az egyben fel lehetne csavarozni. PC tápok borítása az földelve van? Illetve közvetve a PC ház is földelve van? Multiméterrel tapogatózva kicsit a kontinuitás teszterrel, nekem nem úgy tűnt, hogy vezetne a porszórt festéken és festett csavarokon át bárhol is bármi.
jól dereng, Skory weboldalán vannak nagyon jó hatásfokú ledmeghajtások, pont olyan ami most neked kellene.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
Hirdetés
ekkold- Lenovo Legion Pro 5 16IRX9
- TP-Link Archer C1200 Router eladó (1200 Mb/s Wi-Fi)
- BESZÁMÍTÁS! ASRock B550M R7 5700X 32GB DDR4 512GB SSD RTX 3070 OC 8GB NZXT H400 fekete Enermax 750W
- Dell USB-C, Thunderbolt 3, TB3, TB4 dokkolók (K20A) WD19TB/ WD19TBS/ WD22TB4, (K16A) TB16/ TB18DC
- Telefon felvásárlás!! iPhone 15/iPhone 15 Plus/iPhone 15 Pro/iPhone 15 Pro Max
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: PC Trade Systems Kft.
Város: Szeged
