Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#80200
Barret001
addikt
Dr. Szilikát
#80199
Barret001
addikt
válasz
Dr. Szilikát
#80199
üzenetére
Így kell ezt leírni kérem szépen! Most már mindenkinek minden tiszta lesz,nem lesz több kérdés.
-
#80199
Dr. Szilikát
őstag
#85619712
#80194
Dr. Szilikát
őstag
válasz
#85619712
#80194
üzenetére
Indítórelé fogalma a segédfázisrelét jelenti, ami áramrelé elven működik ezeknél az egyfázisú aszinkron motoroknál.
Ennek sajátossága, amikor induláskor kattan a túláram hatására, segédfázist ráadja, majd hamar el is enged, mert az áram lecsökken. Külső kondenzátort ezeknél nem látunk, a motor tekercselése van úgy megoldva, hogy kondenzátor nélkül is alkalmas legyen a fázistolós trükkre.
Amikor melegen nem bír elindulni, egy kattanás a segédrelé, utána egy másik kattanás a hőrelé leoldása a túláram / túlmelegedés miatt. Utóbbit úgy nevezik Klixonnak, mint a sarokcsiszolót Flexnek, noha ezek csak márkanevek.
Kihűl, visszakattan a hőrelé, majd kattan a segédrelé, ismét próbálkozik. Persze, ha nem akarjuk kínozni, inkább kihúzhatjuk egy időre, mert ahogy egy hűtőszerelő írta, áramszünetek miatt is szokott meghibásodni, hiába elvileg az is be van tervezve, néha mégis kifekszik ilyenektől.
De ma már ezt a mechanikus áramrelét is szokták PTC termisztorral helyettesíteni, ami nem kattan, hanem gyakorlatilag a képcsöves készülékek lemágnesező áramköréhez hasonlóan, hidegen aktivál. Hőrelé amellett is szükséges a túlmelegedés ellen.
Bár szerintem a PTC nem olyan tartós (TV-s tapasztalatok alapján), míg a hűtőgép áramreléje beéghet ugyan a szikrázástól, de polírpapírral szépen felcsiszolható, mintha új lenne.
https://www.villanylap.hu/hirek/4078-htkompresszorok-aszinkronmotorjainak-vizsgalata
A motor oldalán elhelyezett adattáblán lehet látni a „lefogott” forgórész esetén felvett áram értékét, azaz a motor indulásakor felvett áramot, amely az üzemi áram 5-10-szerese is lehet. A háztartási hálózatot az indítóáram „meghúzhatja”, az igénybevétel 0,5 s-ig tarthat. Ennek ellenére a PTC-s motoroknál nincs szükség külön lágyindító berendezésekre a viszonylag kis teljesítmények miatt.
-
pjen
félisten
válasz
#90088192
#80197
üzenetére
Csak sajnos az átlag hűtőben nincs ilyen.Kétajtós amerikai rendszerű Wh hűtőm volt sokáig.Egyszer elkezdett zörögni a kompresszor.Különböző puha dolgokkal probáltam csillapítani és közben egy hosszabbítóról ki be kapcsoltam, indullt- állt gond nélkül.Én ezért teszek hűtő elé C10 et.
-
#90088192
törölt tag
válasz
#85619712
#80196
üzenetére
A késleltetett inditasnak igen fontos szerepe van, egy Nád/kof ön bekövetkezett kimaradás után van ideje a védelmének magához térni egy újabb áram lökés nélkül.
Ezért van a klimaban is késleltetés.
A csucsram ami induláskor elindul befelé, a motor típustól függően 3-10X érték között mozog, sima DOL esetében.
-
#85619712
törölt tag
Pontosan nekem se tiszta a működése. Az öreg szakik azt mondták rá, hogy túláramra és túl nagy hőre is lekapcsol. Van olyan hűtő amiben nincs is, hanem elektronika indít/figyeli az anomáliákat. Van olyan hűtő ami 10 perces késleltetetéssel indul gyárilag. Katyvasz az egész.
-
-
-
#85619712
törölt tag
válasz
Sokimm
#80187
üzenetére
Lényegtelen kérdésen lovagolsz, ez egy lakossági fagyasztó, 160 vagy 180w-os kompresszor van benne, 1 ampernél kevesebb az aramfelvétele. Indulasnál ez feltehetően meglódul max 2 amperre. Ha e fölé megy, a klixon lekapcsol és levalasztja a hálózatról, majd ha észhez tér újra indítja a kompresszort. Amúgy logikus döntés a fagyasztó, hagyományos kompresszor bimetálos hőkapcsolóval, faék egyszerűség, manuális leolvasztás, nem lehet vele gond.
-
pjen
félisten
válasz
Sokimm
#80189
üzenetére
Nem hadititok.Gondolj egy pillanatnyi áramszünetre.A kompresszor pont most indul vagy már folyamatosan megy, mennyire vannak kialakulva a nyomás viszonyok.Csak egy példa, 130W os Bosch kompresszor, 800W os sinusos szünetmentesről nem tudtam elindítani. Az 550W os sövényvágó simán ment róla.
-
#80188
pjen
félisten
rednifegnar
#80186
pjen
félisten
válasz
rednifegnar
#80186
üzenetére
Az indulási áram lökés biztosan nincs pontosan feltüntetve. Elég sok mindentől függ.
-
#85619712
törölt tag
válasz
darvinya
#80182
üzenetére
Hogy mi van? Mi köze a belepakolt hűteni való súlyának a felvett pillanatnyi áramfelvételhez? Ezt fejtsd már ki kérlek. A hűtők mindig ugyanannyi áramot vesznek fel működés közben(kivéve az indulást), a bepakolt hűteni valótól legfeljebb a kompresszor ki/be kapcsolási ideje változik, ezzel a fogyasztásuk. Ez alól kivétel az inverteres hűtő, ott mindig jár a kompresszor, néha 100% on ha meg nem kell hűtenie akkor a névleges fordulatszám 10%-a alatt. A nofrost hűtőknél még bejön a képbe az időnkénti leolvasztás fogyasztása is, de az minimális aramfelvételt jelent, meg ugye olyankor a kompresszor áll, mind a hagyományos mind az inverteres hűtőknél.
-
#80181
razorbenke92
őstag
Sokimm
#80179
válasz
Sokimm
#80179
üzenetére
Az éves energiafogyasztásnak semmi köze az áramigényhez.
Ez a két dolog olyan viszonylatban van egymással, mint egy autó tankmérete és gyorsulása.Nagyjából nyilván be lehet határolni, hogy mit fogyaszt amikor üzemel, de az indulóáram például nem számolás hanem gépismeret kérdése.
Éppen ezért a kismegszakítót és a vezetéket a gép adattáblája vagy használati útmutatója alapján lehet _érdemben_ meghatározni.
Ezek nélkül marad a Cx, "mert az elég szokott lenni" indoklással.Szerk.: Linket nem néztem, ezért javítottam a konkrét értéket a példámban X-re
-
Sokimm
senior tag
Sziasztok!
A mélyhűtőknél a gyártók ha kWh-t adnak meg éves leosztásba, akkor abból honnan tudom mekkora áramcsúcsokkal kell egy újonnan kialakított konnektort méretezni?
Például ha szeretnénk venni egy ilyen hűtőt:
[link] Éves energiafogyasztás (kWh): 281
Akkor mekkora vezetéket és kismegszakítót tegyek elé? A betáp L1 méretezéséhez nem elegendő annyi, hogy "C6A elég lesz neki", szeretném érteni a számítást a tervezéshez.
-
#80178
Dr. Szilikát
őstag
DrojDtroll
#80174
Dr. Szilikát
őstag
válasz
DrojDtroll
#80174
üzenetére
Milyen jellegű a zaj, biztosan a tápforrásból származik?
Tesztelés céljából az erősítő bemeneteit rövidre lehet zárni (pl. 1-1 "zárlatosított" RCA dugóval). Hangerőt feltekerve, zajt meghallgatva.
Az erősítő állítólag 5 W / 1,5 W tápforrást igényel, teljesítménye 2x 210 mW. Kivezérlés nélkül valószínűleg 5V és 200-300 mA árammal tesztelhető lenne, pl. egy akku és egy 7805 stab. IC segítségével, rövid időre.
Ha kiderül, hogy nem a táp okozza a zajt, akkor felesleges ilyen irányba lépni. Földhurokra is érdemes gondolni, noha ilyet egy hálózat irányába földeletlen tápegység nem okoz. Hacsak szélsőséges esetben a zavarszűrő-kapacitás árama nem szól bele, amelyik a primer-szekunder között van jelen, illetve lehet.
Meg ezt egyébként sem úgy értem, hogy az erősítő önmagában (úgy még nem lehet hurok), hanem a rendszer egészét tekintve kialakuló hurok.
-
#80177
tordaitibi
veterán
DrojDtroll
#80174
válasz
DrojDtroll
#80174
üzenetére
-
#80176
PHM
addikt
DrojDtroll
#80174
PHM
addikt
válasz
DrojDtroll
#80174
üzenetére
Próbálkozhatsz lineáris stabilizátorral: [link]
Ennek hátránya, hogy 3A-es táp javasolt elé, és a fölös feszültséget elfűti, ami akár
15-20W is lehet, ezért nagy hűtőbordát igényel, + néhány + alkatrészt.
Ez elé inkább egy 6...9V 3A-es trafó, graetz, + combos pufferkondi kellene.
Vagy step-down konverterrel: [link]
2A felett már erre is kell némi hűtés, + nincs arra garancia, hogy nem zajos, amit
utólagos szűréssel lehet ugyan csökkenteni, de azt az eredeti táppal is megteheted. -
#80175
mezis
félisten
DrojDtroll
#80174
mezis
félisten
válasz
DrojDtroll
#80174
üzenetére
Üdv.!
4db NiMh accu, góliát? -
#80174
DrojDtroll
veterán
DrojDtroll
veterán
Sziasztok!
Megoldást keresnék 5V tápegységre. Egy topping e30 dac és egy smsl sap 12 fejhallgató erősítőhöz kellene. A topping tápellátása gyárilag egy usb-dc jack átalakító az erősítőé pedig egy (felirata szerint) 2.5A-es kapcsolóüzemü 5v táp. Eléggé zajos a fejhallgató erősítő tápja. A dac-kal használva nem is olyan zavaró, de lemezjátszóval nagyobb erősítés kell, így a zaj is nagyobb. Milyen lehetőségeim vannak a kevésbe zajos 5v-ra a következőkön kívül:
-Veszek itthon egy kifejezetten hifi-re szánt lineáris tápegységet. Ezek ára ahogy nézem 50e ft körül van. Ennyit nem költenék erre.
-Veszek Kínából egy lineáris tápot. Nem tudom melyik eladó ajánlott ali-n/ebay-en. Költözés előtt állok, sem a régi, sem az új helyre nem rendelnék szívesen.Van valamilyen kapcsolás/budget megoldás amivel el lehet érni kevésbe zajos 5v-ot? Van itthon több 12v tápegységem is. Ezt tudnám feszültségforrásnak használni.
-
#80173
Grave_444
nagyúr
Donki Hóte
#80172
Grave_444
nagyúr
válasz
Donki Hóte
#80172
üzenetére
Minket észrevett a tanár és azt mondta akinek ilyen nagy a szája markoljon rá inkább az autóban lévő gyújtókálelre.
-
#80172
Donki Hóte
veterán
rednifegnar
#80164
válasz
rednifegnar
#80164
üzenetére
Középiskolás korunkban bizony szórakoztunk azzal, hogy egy pár mikrós nagyfeszültségű elkót egy pillanatra rádugtunk a 230 voltra, majd az elkót odadobtuk egy havernak, aki önkéntelenül elkapta.
Na, második alkalommal már senki sem kapott el önkéntelenül semmit
-
And
veterán
válasz
Tomika86
#80168
üzenetére
Mivel te még mindig DC-közeli, lassú változási sebességű jelek digitalizálását szeretnéd elvégezni - nem túlzottan nagy sebességgel és bitmélységgel -, több paraméternek nincs akkora jelentősége. Az alacsony forrásimpedanciát tartani kell, ezt tapasztaltad is, mert annak hiánya mérési hibát okoz. Az RC-szűrők törésponti frekvenciája itt nem kritikus, legalábbis a kimeneti RC-tag kapacitásának ilyen alacsony nagyságrendjében, de a bemeneten is megfelelő értékek vannak. Az op-amp kimeneti impedanciája sem annyira lényeges itt. Utóbbi paraméter effektív értéke ráadásul az egyszeres negatív visszacsatolás okán az adatlapon megadott (nyílt hurkú) adat töredékére csökken, továbbá a <295 Ω (@ open loop) értéket szinte minden létező op-amp tudja. A GND pedig nem hogy összeköthető az ADC COM-mal, hanem ez egyenesen követelmény.
Nagyobb frekvencián és/vagy precíziós, nagyobb bitszámú méréseknél már bonyolódhat a helyzet, de a te alkalmazásod nem olyan. (DC-jel ennél jóval nagyobb felbontású mérésekor sem okozott gondot, ha a puffer kimenetén teljesen elhagytam az RC-tagot. Persze az nem árt, ha a pufferfokozat a nyákon az ADC közelében helyezkedik el.) -
#80169
rednifegnar
senior tag
Barret001
#80167
-
Tomika86
senior tag
Sziasztok!
ADS7828 ADC elé építenék op-amp buffert. Olvastam róla és találtam példákat.
[link]
Itt a műveleti erősítő utáni R-C tagot lehet kiszámolni és hogy milyen műveleti erősítő szükséges minimum. (6usec, 25pF, 12bit)
Az adatok alapján nekem 0,95Mhz és max 295ohm kimeneti ellenállás.
Ezek alapján nekem jó lehet az LMC6484 IC? Ahogy néztem 1Mhz és 130ohm.Illetve a műveleti erősítő elé betehetem így a 10kohm/100nF RC szűrőt is?
Csatolok kapcsolási rajzot, nem tudom ez így jó ?
A műv erősítő utáni értékek nincsenek beírva(100p,100ohm)
[kép]
A huzalozás a közös pontoknál összeköthető az ADC com pontjával?Köszönöm!
-
#80167
Barret001
addikt
rednifegnar
#80164
Barret001
addikt
válasz
rednifegnar
#80164
üzenetére
Kondenzátorokkal fegyvert is készítenek,nem azért,mert gyenge
Coilgun. -
#80166
razorbenke92
őstag
rednifegnar
#80164
válasz
rednifegnar
#80164
üzenetére
ahogy egy visszarúgásban lévő tekercs is - minket fizika fakton azzal szadiztak
Természetesen megtanultuk egy életre, hogy nem a méret a lényeg.
-
#80164
rednifegnar
senior tag
razorbenke92
#80161
rednifegnar
senior tag
válasz
razorbenke92
#80161
üzenetére
egy jo kis vaku kondi az azert jol oda birja az embert csapni ha nem vigyaz, pedig az se egy nagy mertu valami
-
#80163
Dr. Szilikát
őstag
Dr. Szilikát
#80162
Dr. Szilikát
őstag
válasz
Dr. Szilikát
#80162
üzenetére
Talán jobban érthető: adott egy kis kapacitású kondenzátor, nagy feszültségre töltve. Ember megfogja és csak rövid tűszúrásnyit érzékel, mert a kevés energia ezredmásodpercek alatt kisül az emberen keresztül, ami benne semmi kárt nem tud okozni. Lehet olyan kis kapacitás, amit észre sem veszünk, pedig volt benne 1000 volt.
...és így tovább, ezt lehet fokozni.
-
#80162
Dr. Szilikát
őstag
sasuke00
#80160
Dr. Szilikát
őstag
válasz
sasuke00
#80160
üzenetére
Dörzselektromos úton pozitív és negatív töltések szétválasztása történik a két gömb között, ami lényegében egy kondenzátor két fegyverzetének megfelelője. Azt pedig ki is lehet sütni.
A felhalmozott töltésmennyiség (Q, coulomb) avagy töltéskülönbség bizonyos energiamennyiséget képvisel. Ennek nagyságától függ gyakorlatilag az "ütőerő", avagy "gyilkos hatás".
Ha egy kondenzátorban kevés töltést (energiát) halmozunk fel, az nem csapja le az embert, még akkor sem, ha nagy feszültség jön létre. De a tárolt energiát lehet fokozni, elég ütősre is. Hogy mitől függ a kialakuló feszültség nagysága ld. a kondenzátor linkje.
Azt nem értem hogy elektromos áramkörökben miért nem számolnak akkor a vezeték ellenállásával, ott ez nem számít bele az áramerősségbe?
Hogyne számolnának, az Ohm-törvény minden szinten jelen van.
https://hu.wikipedia.org/wiki/Elektromos_áramerősség
https://hu.wikipedia.org/wiki/Elektromos_töltés
-
#80161
razorbenke92
őstag
sasuke00
#80160
válasz
sasuke00
#80160
üzenetére
Statikus kisülések esetében kicsit más az elektronikai modell, mint áramforrás esetén.
Egy ilyen statikus kisülés inkább a felhalmozott töltések kiegyenlítődéséről szól, mintsem valós áramvezetésről.
A VdG felhalmoz egy bizonyos töltésmennyiséget, nagy potenciál különbséget okozva a testedhez képest. Amikor ezt a töltést átveszed, az olyan kicsi, hogy a testednek el sem kell vezetnie, mert el tudja tárolni. Így hiába volt hatalmas feszültség, mire valóban folyni kezdene az áram, a töltések már kiegyenlítődnek. Ilyenkor lehet szikra, mert a kezdeti feszültség okoz ívet, de az az áram az íven folyik csak, rajtad nem.
Amikor egy külső forrásból jön a feszültség, ott van annyi töltés, hogy a tested már nem bírja halmozni, el kell "vezetődnie" a töltésnek. Ez általában a föld felé megy, amit a fizikában végtelen töltéstárolóként nevezünk. Ilyenkor már folyik rajtad az áram, ami jó esetben fáj, rosszabb esetben már nem.
-
sasuke00
újonc
Sziasztok, lehet egy kicsit off topic, bocsi ha igen. Szóval elkezdtem foglalkozni hobbi szinten az elektronikával, angol nyelven tanulok, youtube videokból, de valami nem világos aminek szerintem már az első pár alapvetés után világosnak kellene lennie. Tegyük fel hogy egy Van der Graaf generátorral statikus elektromosságot generálok, az a kérdésem hogy mivel ez több ezer volt feszültséget tud generálni, miért nem veszélyes ez az emberre? Ohm törvénye után áramerősség = feszültség / ellenállás, ha jól értem az áramerősség itt nagyon kicsi, mert vagy a tekercselés ellenállása miatt vagy az ember bőre, teste miatti ellenállás miatt gyengül le az áramerősség? Azt nem értem hogy elektromos áramkörökben miért nem számolnak akkor a vezeték ellenállásával, ott ez nem számít bele az áramerősségbe?
-
#80159
PC4200
tag
tordaitibi
#80157
PC4200
tag
válasz
tordaitibi
#80157
üzenetére
Ez igen!!
Köszönöm szépen! -
#80157
tordaitibi
veterán
PC4200
#80155
-
PC4200
tag
Sziasztok.
Autóriasztóval kapcsolatban volna egy kis segítségre szükségem.
Vettem egy pni escort start riasztó és távoli motorindító modult.
Mindent bekötöttem és jól is működik.
Kivéve a motorindítás részénél akadtam el.
Van egy szál ami azt a célt szolgálja hogy megvárja az izzítást (diesel) és csak utána indítózzon.
Ez egyszerűnek tűnt. Mert izzítás visszajelzőre köthetném. De az a baj hogy nem pozitív hanem negatív jel kell neki.
Ezt szeretném kérdezni hogy hol találok kapcsolt negatívat egy autóban?
Izzítómodulban volna?
Köszönöm előre is.
Mercedes W124 -
-
Hello,
Hülye kérdés.
Van egy lerúgott kis földbe leszúrható napelemes hangulatfényem. Napelem, egy LED, sötétben világít. Az akkuja elég ramaty lehet, Ni-MH, 1,2V, 40mA, 4mA/14 órás töltési idővel.
Ha ennek a helyére egy lerúgott, de 600mA-s akkut kötök, az elvileg nem lehet baj, mert a csereakku kapacitása nagyobb. Ha kiteszem a napra, akkor az akkun mérhető 1,32V -t a napelem megtolja 1,37 köré. Feltöltve tettem az áramkörbe az akkut, mennyire lehetséges, hogy ha ezt hosszabb távon süti a nap, akkor túltöltse, akár eldurranjon? (Szerintem semennyire, a kérdés az, hogy jól gondolom-e.)
Órát akarok üzemeltetni róla, kínai kvarc óraszerkezet, ami még fogyasztana is az akkuból, folyamatosan.
-
#80151
rednifegnar
senior tag
Dr. Szilikát
#80149
rednifegnar
senior tag
válasz
Dr. Szilikát
#80149
üzenetére
idokozben sikerult szereznem egy tantalt, osszesen egyet talaltam bp-en az altalam ismert boltokbol (arwill,lomex,mikronika,stb), ez 6v-os de sajnos meg ez is nagy nagy. e mellett sikerult vennem egy hengeres elktrolitot, hasonlo meretu de ugye az szabalyos henger es hajlitgatassal meg csavargatassal bepasszitottam a helyire. persze nem javult meg tole
kenytelen voltam szetbombazni jobban. kimostam sebbenzinnel mar amennyire hozzafertem. egybol jo is lett, most majd az a kerdes hosszu tavon is birja e magat. az jo jel hogy elotte abszolute nem mukodott, a mosas utan meg azonnal. most varas lesz par napig aztan megnezem jo e.
-
#80150
DonThomasino
veterán
DonThomasino
veterán
Kéziszerszámok tekintetében erről a márkáról,
tud valaki véleményt mondani? Atorn
[link] -
#80149
Dr. Szilikát
őstag
rednifegnar
#80147
Dr. Szilikát
őstag
válasz
rednifegnar
#80147
üzenetére
Mindegy, csak példa volt, de a sípolás hossza a kapacitással van összefüggésben. Most próbáltam, egy 2,2 μF tantál kondival már csipog az Aneng 8002. Talán a másodperc harmad részére saccolnám.
Nagyobb kapacitásokkal hosszabb ideig sípol. De lényeges, hogy cserélgetni kell a polaritást, oda-vissza töltögetéssel jobban érzékelhető.
Önmagában a mérőfeszültség fordított polaritása a nagyobb feszültségű kondiknak biztosan nem árt, a néhány voltos kicsik esetében elvileg érdekes kérdés, rövid időre talán nem vészes, mivel a mérőáram is csekély, így a károkozó képesség is.
-
#80148
#90088192
törölt tag
rednifegnar
#80147
#90088192
törölt tag
válasz
rednifegnar
#80147
üzenetére
A multiméter sipolasa amiről beszélt a kolléga, én is alkalmaztam már sokszor, motorindito kapacitás esetében, igaz a szigetelés ellenállás mérő erre jobban alkalmas és nem sípol, hanem látod az ellenállás változást.
-
#80147
rednifegnar
senior tag
Dr. Szilikát
#80146
rednifegnar
senior tag
válasz
Dr. Szilikát
#80146
üzenetére
ez nem tapegyseg en ilyet nem irtam sehol.
elemes cucc, raadasul 3v, az biztos nem sipol hallhatoan raadasul tized mp-es tartomanyban uzemel es azt o maganak meri be hogy a tekercset mennyi ideig huzgalja. siman lehet, hogy a tekercsnel koszolodott el a magnes, de nem tom, ezert eloszor azt bontom es cserelem ami hozzaferheto. ilyen most ez a kondi. de persze van meg benne tobb is de azok kisebb kapacitasuak (15,0.22,uF stb). ez a nagy gyanus, kicsit rucskos a kulseje nem sima, megprobalok szerezni 1et. -
#80146
Dr. Szilikát
őstag
rednifegnar
#80133
Dr. Szilikát
őstag
válasz
rednifegnar
#80133
üzenetére
Némi rutinnal lehet érezni a sípoló hang hosszából is, hogy jó vagy nem jó, ami sok esetben szignifikáns a működés szempontjából.
Pl. a tápegységek primer puffere nyilván nem úgy működik, hogy 150 μF gyárilag, de 140 μF-ra szárad és a tápegységnek vége. Amikor már annyira leszárad, hogy a táp sem tud élni belőle, azt még a multiméter "sípolója" is kimutatja, hogy csontra száradt.
Ami viszont "rutinos fül" számára korrektnek tűnik, azzal tápegység is tud működni, tehát legalább mint hibaforrás kizárható és lehet tovább haladni a probléma megoldása irányába.
Ki lehet próbálni egy random kondival (mikrós tartományban), a kondi legyen kisütve, rámérsz, besípol, utána megfordítod, ismét sípol. Mivel minden sípolás tölt rajta, fordított irányban a maradék feszültség ellene dolgozik, azaz valamivel tovább tart a sípolás ideje, mint egy teljesen kisütött kondenzátor esetében. Különféle értékeket tesztelve, lehet hallani egy érezhető különbséget.
Régen olyan multiméterem volt, ami 20 μF-ig mér, de semmi nehézséget nem okozott az egykori képcsöves TV-k helyszíni javításainál a nagyobb kapacitású kondik ellenőrzése, hogy jó vagy nem jó, mert már a sípolásból tudtam, hogy mi a helyzet.
Ráadásul sokan nem hinnék, a régi műszernek volt egy érdekes működése. Pl. adott egy 100 mikrós kondi, gyanús. Rámérek: 10 μF. Csere, kész.
Ugyanezt megmérem az új műszerrel: 100 μF.
???
Csak az van, hogy a régi műszer nagyobb mérőárammal dolgozik (vagy a frekvencia is beleszól?), így a kiszáradt kondi magasabb ESR-értéke miatt kevesebbet mutat. Míg az újabb műszer az ESR-t nem mindig "veszi észre", kisebb mérőárama miatt. ESR-mérővel bizonyítva.
-
#80145
rednifegnar
senior tag
ecaddsell
#80143
rednifegnar
senior tag
válasz
ecaddsell
#80143
üzenetére
itthon kene. nyilvan lehet kapni ebayrol meg kinabol de honapokat varni nincs kedve az embernek mikor itt van darabokban a cucc. kb 7mm magas cseptantal, nyilvan a kapacitasahoz kepest kicsi. ara az meg ezres felett ami nyilvan nem drama csak minek ha nem ez a baja. regi panel nagyon (ezert is hullanak benne a kondik) 90-es evek technika abbol se a top, kinozni minel kevesebbet kellene, szuk is minden, alkatreszek egymasra hajtogatva, csak ugy fer be az ontveny feszkibe, ezert nem nagyon tudok forrasztagni benne vagy nagyobbat betenni.
-
#80143
ecaddsell
aktív tag
rednifegnar
#80140
ecaddsell
aktív tag
válasz
rednifegnar
#80140
üzenetére
A nagyon pici (mégis hány mm?), marha drága (több mint 1 euró per darab? a javítandó dologhoz képest?) meg kapni sem lehet (sehol ezen a bolygón?) ezek mind eléggé relatív dolgok.
Én akkor szoktam mondani, hogy nem lehet kapni, ha sem e-bayen, sem alin stb. nem találok semmit a nagyobb boltokon felül (e-bayen simán van 150uF-os tantál EU-n belül is).
Igazából ami drágává teszi ezeket a postázás, meg az, hogy többség nem foglalkozik 1 darabbal (mondjuk ilyen kevesebb mint 1 euró/darab dolgokból én se vennék 1-et mert mindig jó, ha van tartalék, már csak azért is mert a szállítás teszi drágává).Azzal a módszerrel amit leírtam tudsz próbálkozni, de ez tényleg nem lesz több. Minél biztosabbra akarsz menni, annál több kell eszközökben, tapasztalatban stb. A relét pl. kiforrasztó állomással simán ki lehet venni és nézegetni, de egy sima ónszívóval is lehet próbálkozni.
-
#80140
rednifegnar
senior tag
ecaddsell
#80139
rednifegnar
senior tag
válasz
ecaddsell
#80139
üzenetére
hat elvileg egy muszerben, de 3v a tapfesz es a kondi is nagyon pici (tantal) ezert is marha draga, meg kapni se nagyon lehet, ezert lenne jo megbizonyosodni rola hogy abban van e a hiba. netes irmanyok alapjan az szokott elhasalni, egy apro relet rangat de a kapcsolas meg minden ismeretlen (van hogy a rele szar). mar annak orulok hogy sikerult kiszednem egyben a 3 retegu nyakbol. gondoltam beforrasztok a helyire egy normal elektrolitot egy proba idejere, csak olyan hulye kis szuk helyen van es a nyak is eleg ergya igy inkabb nem kinoznam tovabb...
-
#80139
ecaddsell
aktív tag
rednifegnar
#80133
ecaddsell
aktív tag
válasz
rednifegnar
#80133
üzenetére
egy 20uF-ig mero multimeterrel lehetseges megtrukkozni, hogy merjen tobbet?
Elvileg igen (alap elektronika ismeret a soros kondenzátorok eredője), ha a pontosság nem annyira fontos, a gyakorlatban viszont erősen függ attól, hogy mi az amire az a kondenzátor használva van.
Ha egy ismert (és miért ne lenne ismert, hiszen meg tudod mérni) kondenzátort pl. 10uF sorba kötöd a mérendővel akkor az eredőt meg tudod mérni és abból vissza tudod számolni.Viszont ez egy csomó kérdésre nem ad választ, ami ha valami igényesebb helyen van használva meghatározó lehet. Egyik legfontosabb paraméter az ESR (ekvivalens soros ellenállás), sok esetben ez megnő és már pont elég a hibás működéshez. Nem mellékesen az ESR és a kapacitás értéke függ attól, hogy milyen frekvencián nézed (pl. az LCR mérő amit használok 100Hz, 120Hz, 1kHz, 10kHz ill. 100kHz-en tudja nézni) a multiméter meg valahogy, valahol.
Ugyancsak érdekes lehet, hogy mi a tényleges kapacitása és vesztesége akkor, ha elő van feszítve azaz egy jókora DC-n ül a váltó rész (feltettem a 150uF az már jó eséllyel valami elektrolit).
Ne érts félre, ezzel nem azt akartam mondani, hogy semmire sem se jó a módszer, sőt ha valami hálózati frekvencián használt kondenzátorra kérdeztél rá akkor még jó is lehet, de mindez attól függ, hogy mire van használva az a kondenzátor. Egy kapcsolóüzemű tápban használt kondenzátor üzemi körülményei teljesen más mint egy motor indító kondenzátoré. -
#90088192
törölt tag
Az nem tud MIG-et igaz?
Akkor minek lenne kapcsoló rajta.
Lehet nem volt világos, a multi funkciós inverteres hegesztő tartalmaz egy funkció választó kapcsolót. Erre hivatkoztam.
Amikor MIG akkor a munkakábel végén található pisztoly, ami tartalmazza a kapcsolót, elindítja az invertert, ha jól sejtem, vagy legalábbis engedélyezi, míg MMA/TIG esetében az ív gyújtás automatikus, nincs külön kapcsoló. -
sörösló
aktív tag
Köszönöm mindenkinek a válaszokat. Sajnos nem lettem sokkal okosabb. Elég nehezen szoktam meg a "koppintós" technika után az "odatartom és nyomom a gombot" módszert. Ha állandóan startra kész az inverter, akkor újra a koppintós módszernél vagyok, csak még a huzaltovábbító gombot is nyomni kell. Na mindegy, nyomozok tovább.
-
#80133
rednifegnar
senior tag
rednifegnar
senior tag
egy 20uF-ig mero multimeterrel lehetseges megtrukkozni, hogy merjen tobbet?
(egy 150-est szeretnek megmerni hogy mennyi nagyjabol mert eleg draga csak ugy kicserelni biztos ami biztos alapon)
-
#80132
szente
addikt
Dr. Szilikát
#80131
szente
addikt
válasz
Dr. Szilikát
#80131
üzenetére
Értem köszi!
Akkor inkább első körben megnézem, hogy jön e ki áram a driverből.
-
#80131
Dr. Szilikát
őstag
szente
#80130
Dr. Szilikát
őstag
válasz
szente
#80130
üzenetére
Nem hinném, hogy esélytelen, TV-szervizemben háttérvilágításokat javítok, ahhoz képest bizonyára nem lenne ellenfél ez sem.
De így fórumon keresztül korlátozottak a lehetőségek, illetve vállalni sem tudnám, mert a fórum nekem csak anonim hobbi, így csak elvben tudok hozzászólni.
Mindamellett gyakoribb a LED-ek hibája. De pl. a 12 V-os LED-szalaghoz, 12 V-os driver kellene. Itt azért van több tisztázandó feltétel.
-
#80130
szente
addikt
Dr. Szilikát
#80129
szente
addikt
válasz
Dr. Szilikát
#80129
üzenetére
Akkor azt mondod, hogy ez így esélytelen?
Nézegettem led sort is hozzá, de nem tűntek meggyőzőnek a fényáram adatai azoknak amiket találtam.
Erre elvileg 4000 lument írtak, sima led szallaggal nem tudom hogy ki lehetne hozni ebbe az 50cm-es lámpa testbe. -
#80129
Dr. Szilikát
őstag
sörösló
#80120
Dr. Szilikát
őstag
válasz
sörösló
#80120
üzenetére
Ezeknél valószínűleg van egy alapjárati PWM, amitől lead valamennyi feszültséget, érintéskor zárlat keletkezik. Az áram változását érzékeli a trafó pimerjénél bekötött áramváltó, annak jelét viszik vissza a PWM-vezérlő IC-re, ami rászabályoz. Megszakításkor szintén érzékeli az áramot.
A hálózati betápot állandóan kell kapnia.
#80128 szente
A LED-eknek van valamilyen összekötése / hálózata a fehér festék alatt, amit senki nem mond meg fotón keresztül.
Viszont attól függ a nyitófeszültség, hány LED van sorosan (plusz ellenállás), sőt még ilyen LED is létezik 3 vagy 6 V-os, azaz kettős chipes azt is ellenőrizni kell. (Ez persze csak egyszerűsített / kerekített elnevezés, hiszen a LED-et árammal vezéreljük.)
-
#80128
szente
addikt
Dr. Szilikát
#80127
szente
addikt
válasz
Dr. Szilikát
#80127
üzenetére
Ha küldök további képeket, akkor tudsz segíteni? Akár privátban is.
Egyszer csak nem működött a led lámpa, gondolom a vezérlő/trafó szállt el, ezt szeretném helyettesíteni, akár wifis okosotthonba integrálható verzióval. -
#80127
Dr. Szilikát
őstag
szente
#80119
Dr. Szilikát
őstag
válasz
szente
#80119
üzenetére

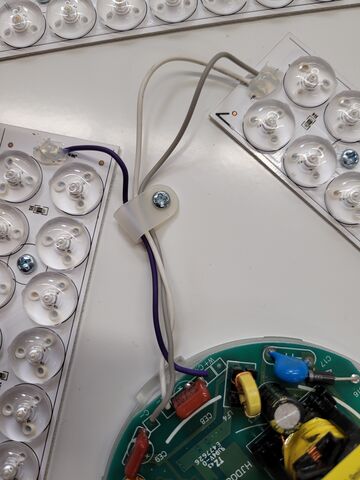

Van egy hideg és meleg LED-sor, valószínűleg közös pozitív.
Áramgenerátoros drivernél nem használnak ellenállásokat. Amikor ellenállások biztosítják az áramkorlátot, lehet fix feszültségű a driver, illetve az is PWM-szaggatott a szabályzáshoz, itt például a negatív ágon kapcsolgatva.
Pontosabban át kell látni a LED-hálózat megoldását, de a kép is túl szűk látószögű.
-
#90088192
törölt tag
-
#90088192
törölt tag
válasz
sörösló
#80120
üzenetére
Az inverteres Szerintem azon alapszik, hogy az IGBT impulzus modulacios szabályozással van megjajtva, vagyis ha nincs terhelés akkor nincs érdemi feszültség a kimenten, max amik a kapacitások miatt van ott
Meg nem turtam szét egyet sem, de ezt látom a legegyszerűbb megoldásnak.
Vagyis a kapcsoló a munka kábelen az mondja a PWM szabályzónak hogy GYí, és megjelenik a craft a kimenő trafó után egyenirányítva. -
sörösló
aktív tag
Sziasztok.
Szeretném a meglévő porbeles hegesztőm trafóját inverterre cserélni. Jelenleg a trafó primerjét kapcsolgatja ha megnyomom az előtolás gombját, vagyis a dróton csak akkor jelenik meg a feszültség. Nem tudom hogy egy inverter hogy viselné az állandó ki-be kapcsolgatást. Hol lehetne biztonságosan kapcsolgatni? -
#80112
mzso
veterán
Dr. Szilikát
#80111
mzso
veterán
válasz
Dr. Szilikát
#80111
üzenetére
Hmmm. Nekem az is újdonság, hogy mems alapúak ezek a mikrofonok. Bár ebből még nem következik digitális mivolta. Viszont úgy látom, ahogy mutatod is ADC is van benne.
Akkor ez nem járható út. Mondjuk most találtam egy panelt ebay-en ami csak 6,5 euró volt. Talán jó lesz.

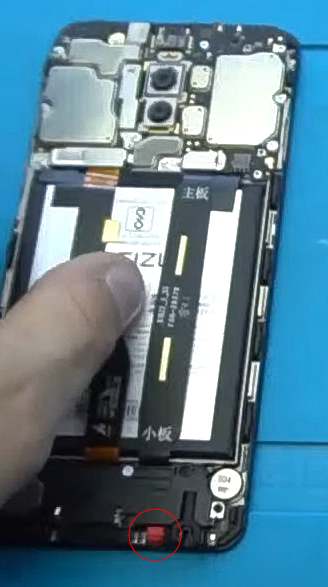

Viszont ilyen szilikon hangtölcsér bizbaszt úgy néz ki valahogy tákolnom kell hozzá, mert nincs sehol.
-
#80111
Dr. Szilikát
őstag
mzso
#80110
Dr. Szilikát
őstag
Nem nagyon tudom követni, de a MEMS-alapú digitális mikrofonok értelemszerűen digitális buszra csatlakoznak, míg a klasszikus elektret mikrofon analóg jelet ad, így a kettő egymással nem összeegyeztethető.
Csak egy példa a MEMS mikrofonra:
Vagy csak bizonyos típusoknál oldható meg, amelyik analóg kimenetű MEMS mikrofon esetleg.
-
mzso
veterán
Helló!

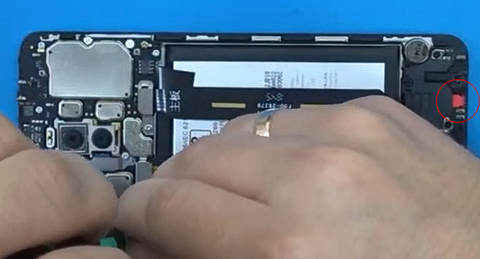

Azt jól értelmezem, hogy ez a videó arról szól, hogy bármely ilyen felületre forrasztott mikrofont le lehet cserélni ilyen kis vezetékesre?
https://youtu.be/q8IDFIktJm8(Jobb videót ami ilyennel foglalkozik nem találtam.)
Nekem azért érdekes, mert halott a mikrofon a telefonomban, és nem tudom, hogy emberi áron tudom-e cserélni az egész panelt.
-
mezis
félisten
Üdv.!

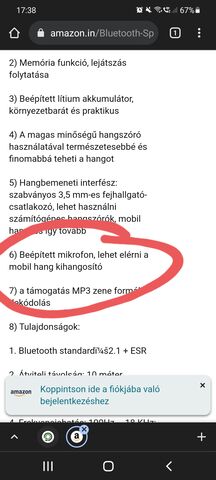

Ismerősöm BT-os hangszórója. Szétszedés után találtam benne egy mikrofont is.
Pizzát aligha lehet rendelni vele.Így működne az aktív hangfal?
A korrekcióhoz a belső térfogatban kell lennie és onnan korrigálná a bemenő jelet, vagy a két kis lyuk egyikén a szobában megjelenő hangkép alapján korrigálna?
-
#80103
Aryes
nagyúr
tordaitibi
#80102
válasz
tordaitibi
#80102
üzenetére
-
#80102
tordaitibi
veterán
mezis
#80088
Hogy a fenébe ne lenne értelme 1 lakásnál is.
Írtam hogy nem 25 éves cirkónál.
Mostani kondenzációsok a külső szonda jelére támaszkodva tologatják automatikusan a fűtési görbét.
azaz pl. kinnt +15 fok-->max. előremenő 35 fok.
Kinnt -15 fok--> előremenő 65 fok.
Ilyemkor természetesen már kiesik a kondenzációs tartományból de az átmeneti, kb. +4 foktól felfelé eső napokon tetemes mennyiségű gázt fog spórolni a cirko.
Padlófűtésnél még pregnánsabb, valamint 100x komfortosabb a szbályozott előremenő vízhőmérséklet.Az egy teljesen más, a kereskedelem és a gusztustalan profit témakörébe eső tény hogy egy termisztorért elkérnek 30 ezret.
De ennek magához a technikai előnyökhöz semmi köze nincs, ez az üzletpolitika szemétsége, a kereskedelmi etika hiánya és nem műszaki kérdés.Szerinted az releváns hogy egy 80ezres mosogatógéphez egy szivattyú 67ezer FT...?
Vagy hogy energetikai szempontból mindenképp kell Paks2.
Az hogy eközben hány milliárd fog eltűnni ez színtiszta politika meg korrupció de ehhez a áramigénynek vajmi kevés köze van. -
#80101
zodo
nagyúr
Dr. Szilikát
#80100
zodo
nagyúr
válasz
Dr. Szilikát
#80100
üzenetére
Köszönöm.
Ezzel el is dőlt, marad az utókornak.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
Hirdetés
ekkold- A fociról könnyedén, egy baráti társaságban
- Parkside szerszám kibeszélő
- Milyen cserélhető objektíves gépet?
- World of Tanks - MMO
- Amazfit Balance - ár-érték egyensúly
- HiFi műszaki szemmel - sztereó hangrendszerek
- Linux kezdőknek
- Elder Scrolls IV - Oblivion - Olvasd el az összefoglalót, mielőtt írsz!
- Hálózati / IP kamera
- exHWSW - Értünk mindenhez IS
- További aktív témák...
- ÁRCSÖKKENTÉS LG 24" full HD LED IPS monitor (HDMI, DSUB, jack) eladó
- Bomba ár! MacBook PRO 13" 2020 4TB3 - i5 I 16GB I 512SSD I OS X Sequoia I Cam I Gari!
- Beszámítás! Apple iPad Pro 13 2024 M4 512GB Cellular tablet garanciával hibátlan működéssel
- BESZÁMÍTÁS! Microsoft XBOX Series X 1TB SSD fekete játékkonzol extra kontrollerrel dokkolóval
- Bomba ár! Lenovo ThinkPad T450s - i5-5GEN I 8GB I 256GB SSD I 14" HD+ I Cam I W10 I Garancia!
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: PC Trade Systems Kft.
Város: Szeged
