Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#81300
Chosen
addikt
DonThomasino
#81285
Chosen
addikt
válasz
DonThomasino
#81285
üzenetére
Igen, nekem az olcsóbb kategória a cél inkább. A Lidl-s változat is jónak tűnik, csak nehezebben beszerezhető ott a szezonalitás miatt (legalábbis amennyire tudom időszakonként vannak ott ilyen termékek). A tippet köszönöm!
-
#81298
Barret001
addikt
DonThomasino
#81296
Barret001
addikt
válasz
DonThomasino
#81296
üzenetére
Beraksz 3 ceruza elemet,hónapokig használhatod róla...
-
#81297
#85619712
törölt tag
DonThomasino
#81296
#85619712
törölt tag
válasz
DonThomasino
#81296
üzenetére
Ezt azért túl lehet élni szerintem. Nem sok minden működik 4 volt alatt. Ha meg mégis kell, külön táp vagy isolátor a megoldás, mese nincs.
-
#81295
#85619712
törölt tag
DonThomasino
#81294
#85619712
törölt tag
válasz
DonThomasino
#81294
üzenetére
Jó kérdés, nem tudom. Próbáld meg úgy bekötni, hogy minden a 12 voltos ágon legyen. A vékony piros szálat és a sárgát is a 12 volt pozitívra. A vékony fekete szálat pedig ne kösd be sehova, így menni fog.
-
psion2101
tag
válasz
DonThomasino
#81288
üzenetére
Szuper!Ezt nem ismertem,de pont ilyet kerestem
-
#81292
DonThomasino
veterán
tordaitibi
#81290
DonThomasino
veterán
válasz
tordaitibi
#81290
üzenetére
-
#81291
#85619712
törölt tag
DonThomasino
#81287
#85619712
törölt tag
válasz
DonThomasino
#81287
üzenetére
Nem és ne tedd!
Az a baj a pc-tápnál, hogy közös az 5 és a 12 volt mínusz ága, az hogy még a hálózati földelésre is vannak kötve már édes mindegy. Vagy izolált dc-dc konvertert kell használnod vagy egy bármilyen 5 voltos telefontöltőt. -
#81290
tordaitibi
veterán
DonThomasino
#81289
válasz
DonThomasino
#81289
üzenetére
Nemmarra vagyok kivancsi hanem a tápot higyan vezetkelted.ossze a muszerrel.
-
#81289
DonThomasino
veterán
tordaitibi
#81283
DonThomasino
veterán
válasz
tordaitibi
#81283
üzenetére
Írtam neked, hogy nem fog menni, mert az átalakítást nem én végeztem.
Így kaptam még régen, esetleg képet tudok mutatni ha az jó lehet,
vagy egy leírást. -
#81287
DonThomasino
veterán
#85619712
#81281
-
#81285
DonThomasino
veterán
Chosen
#81280
DonThomasino
veterán
válasz
Chosen
#81280
üzenetére
Szilikát úrnak jóval nagyobb tapasztalata van a témában,
azért én is írnék két típust.Lidlben kapható parkside páka ugyan nem használtam,
de jókat hallottam és olvastam róla.
Ez egy olcsóbb kategória. 5e-6 körülWeller TCP mágneskapcsolós páka , ez egy komoly márka, régebbi tipusa.
15e-20 maga a páka , cserébe örök élet ha hobbyra kell,
és sima 24V AC ról üzemeltethető .
Ez már drágább kategória. -
#81284
#85619712
törölt tag
tordaitibi
#81283
#85619712
törölt tag
válasz
tordaitibi
#81283
üzenetére
Nekem is az van, és nincs összekötve.
Most direkt megnéztem egy másik használaton kívüli de még működőkepes tápot ott meg össze van... semmit nem értek mostmár.
-
#81283
tordaitibi
veterán
#85619712
#81281
-
#81281
#85619712
törölt tag
DonThomasino
#81278
#85619712
törölt tag
válasz
DonThomasino
#81278
üzenetére
Ezek szerint nem minden tapegysegben vannak elválasztva, az enyémben nincs kapcsolat a védőföld és a szekunder oldal minusza között, azt hittem mind ilyen.
-
#81280
Chosen
addikt
DonThomasino
#81275
Chosen
addikt
válasz
DonThomasino
#81275
üzenetére
Huh igazából fogalmam sincs mennyibe kerülnek. Kb hogyha ebből a 5-15 eFt környéki összegből ki tudom hozni, akkor elégedett vagyok, felette már necces a megtérülése számomra.
-
#81276
#85619712
törölt tag
DonThomasino
#81273
#85619712
törölt tag
válasz
DonThomasino
#81273
üzenetére
Igen a blokksémája alapján ez izolált.
-
#81274
Chosen
addikt
Dr. Szilikát
#81272
Chosen
addikt
válasz
Dr. Szilikát
#81272
üzenetére
Köszönöm!
Alapvetően itthonról vennék inkább, szóval szétnézek, hogy mi kapható, ami megfelel ezeknek a szempontoknak.
-
#81272
Dr. Szilikát
őstag
Chosen
#81271
Dr. Szilikát
őstag
válasz
Chosen
#81271
üzenetére
Ha van kedved Kínából rendelni, vannak jó kis pákák, nem ismétlem magam:
https://prohardver.hu/tema/hobby_elektronika/hsz_80889-80889.html
Legyen védőföldeléses:
https://cdn.prohardver.hu/dl/upc/2021-11/23/1005616_uwsaj4a4uzl31yfs_2021-11-23_140300.png
...és nem csak szimplán teljesítményszabályzós, hanem hőfokszabályzós (vagyis stabilizált hőmérsékletű), ami nem ugyanaz és megmenthet a panel szétégetésétől, főleg ha valaki még gyakorlatlan. Szintén kezdőknek (is) nagyon jó a rézhegy, amit linkeltem, könnyebb vele forrasztani.
-
Chosen
addikt
Sziasztok!
Egérben szeretnék mikrokapcsolót cserélni, ahhoz vásárolnék pákát. Kb évente ha néhány alkalommal használnám, ezen kívül semmi másra nem terveztem használni. Milyet lenne érdemes vennem szerintetek? A kevés használat miatt alapvetően szeretnék keveset beruházni, de azért a cél, hogy a feladatot végre tudjam hajtani vele.
-
#81270
hcl
titán
DonThomasino
#81269
válasz
DonThomasino
#81269
üzenetére
Köszi
Ebay-en sincs 6mm-es, de a cucc tulaja talált Alin -
#81268
hcl
titán
DonThomasino
#81267
válasz
DonThomasino
#81267
üzenetére
...illetve Lomex kereső használhatatlan, RET-nél ugyanaz a 8x11mm-es cumó van
-
Hello,
Vajon hol lehet rendelni 13x6mm-es, 4,7uF 400V kondit...? Nem igazán tudom az itthoni alkatrész-webshopokat, kínainál most gyorsabban kéne. HEstore-n megnéztem, ott pl. nem van ilyen kicsi.
TME-nél találtam 8x11,6-ost, de elvileg még az is vastag
@DonThomasino : Mondom HEstore-n nincs ilyen kis méretű
-
#81264
#85619712
törölt tag
DonThomasino
#81262
#85619712
törölt tag
válasz
DonThomasino
#81262
üzenetére
Az első pc tapegysegben levő 5 és 12 volt galvanikusan el van választva a hálózati földeléstől. Egymástól viszont nincsenek, hisz közös a mínusz águk, ez zavar be a műszerednek. A második pc tápegység szintén el van választva galvanikusan a földeléstől és az azon lévő 5 és 12 volt mínusza nincs kapcsolatban az első táp minuszával. A földelése lehet közös a két tapegységnek hisz annak nincs kihatása a két mínuszra.
-
#81263
DonThomasino
veterán
tordaitibi
#81261
DonThomasino
veterán
válasz
tordaitibi
#81261
üzenetére
OK köszi.
Az ideálisabb eset az ,ha egy táp nem védővezetős ? -
#81262
DonThomasino
veterán
#85619712
#81260
DonThomasino
veterán
válasz
#85619712
#81260
üzenetére
Akkor erre kéne ez DC-DC konverter hogy elválasszam egymástól
az 5 és 12V os ágat hogy ne legyenek egy földpotenciálon.Amit nem értek, hogy külön 5V os tápegység ami szintén
egy másik PC táp standby része,
hogy működhet tökéletesen, hiszen az ő - pólusa
ugyanúgy közös a hálózati védőfölddel,
tehát egy potenciálon vannak. -
#81261
tordaitibi
veterán
DonThomasino
#81259
válasz
DonThomasino
#81259
üzenetére
"DC esetében, ha a negatív pólus nem egyezik meg a hálózat földjével ?"
Nem . A kimeneti negatív pólus nem egyezik meg a bemenet negatívjával. Test független. Mint egy transzformátor 2 külön tekercse, semmi kapcsolat nincs közöttük, végtelen ohmot mérsz és semmi nem jut át a ki és bemenet között, nincsenek galvanikus azaz közvetlen kapcsolatba a testpontok.
Estedben azért egyezik meg a kimeneti test és a hálózati földelés mert a táp védővezetős, azaz földelt és a földje össze van kötve a kisfeszültségű oldal test azaz negatív kivezetésével.
Ez se törvényszerű, pl. kettős szigetelésű tápoknál ez nincs, pl. telefon vagy laptop töltő. -
#81260
#85619712
törölt tag
DonThomasino
#81259
#85619712
törölt tag
válasz
DonThomasino
#81259
üzenetére
Dc-dc konverternél az amikor a bemenet +/- és kimenet +/- nincsenek galvanikus kapcsolatban (jellemzően egy transzformátor van köztük). A te esetedben az a gond, hogy a 12 voltos ág a tápegysegedben közös földpotenciálon van az 5 voltos ággal, tehát galvanikusan nincsenek elválasztva egymástól. A hálózat földje az más, az érintésvédelmi szempontból kell, pl. a kettős szigetelesű tapoknál nincs is föld, azok földfüggetlenek, és a kimenet galvanikusan (trafóval) el van választva a hálózati feszültségtől.
-
#81258
DonThomasino
veterán
tordaitibi
#81256
DonThomasino
veterán
válasz
tordaitibi
#81256
üzenetére
Az most nem fog menni.
-
#81257
#85619712
törölt tag
DonThomasino
#81254
#85619712
törölt tag
válasz
DonThomasino
#81254
üzenetére
Ilyen dc-dc átalakító nem jó neked? Galvanikusan el van választva a ki és a bemenete, és egész apró méretű.
-
#81256
tordaitibi
veterán
DonThomasino
#81254
válasz
DonThomasino
#81254
üzenetére
Valamit kapisgalok, te egy pc tapot hasznalsz.
Legyszives rajzold le pontosan a vezetekek vezeteset, mi honnan-hova megy. Skicceld le, szerintem megtalaltam a hibat, persze nem biztos. -
#81255
Barret001
addikt
DonThomasino
#81254
Barret001
addikt
válasz
DonThomasino
#81254
üzenetére
Attól hogy "kívülről" kapja az 5V-ot nem fog változni a mérési paraméter.
-
#81254
DonThomasino
veterán
tordaitibi
#81253
DonThomasino
veterán
válasz
tordaitibi
#81253
üzenetére
Szűkösen vagyok a hely ügyileg.
Van benne pluszba egy kis szűrő a hálózati részen.
Nem komoly, lehet hogy zajos is egy barkácstáp átalakított PC tápból készült.
Van olyan lehetőség is amiről te beszélsz, de akkor 4V alatt nem mér a műszer
és másképp kell bekötni . A szilikát HSZ ében láthatod. [link] -
#81253
tordaitibi
veterán
DonThomasino
#81251
válasz
DonThomasino
#81251
üzenetére
Barret001 jol irja, kell egy galvanikusan levalasztott tápmodul.
Nem olxso, szerintem jobban jarsz egy telefontoltovel ha befer.
Barmilyen, regi Nokia vagy barmi a fiokba kallodik 5-10 eve.Jo az a táp, nem zajos, rendesen szűrt? Nem probáltál egy RC tagot vagy egy kis 1tranzisztoros tápszűrőt, lehet csak durva zaj van a tápfeszültségen, az zavarja meg.
Egyebkent erdekes mert nekem 2 darab, es a fiamnak is van ehhez hasonlo volt-amper mero modul es ugyanaz a tápja mint a mérendő és pontosan mér, nem zavarja a közös táp. -
#81252
Barret001
addikt
DonThomasino
#81251
Barret001
addikt
válasz
DonThomasino
#81251
üzenetére
Galvanikusan leválasztott tápegység a tápegységbe...
-
#81251
DonThomasino
veterán
tordaitibi
#81250
DonThomasino
veterán
válasz
tordaitibi
#81250
üzenetére
Jó.
Én még tápon belül gondoltam. -
#81250
tordaitibi
veterán
DonThomasino
#81249
válasz
DonThomasino
#81249
üzenetére
Telefontöltő.
-
#81249
DonThomasino
veterán
Dr. Szilikát
#81211
DonThomasino
veterán
válasz
Dr. Szilikát
#81211
üzenetére
A végére jártam a dolognak, semmi baja a műszernek se a söntnek.
Megnéztem a műszert külön 5V os táppal táplálva így hibátlan.
Valszeg a közös földpontból ered a hiba, amit írtál mert az én tápomban,
közös a föld a fix 5V és a szabályozható rész között.Köszi mindenkinek!
Lenne arra valami egyszerű mód hogy a fix 5V ot föld függetlenítsem?
-
-
#81247
tordaitibi
veterán
Dr. Szilikát
#81246
válasz
Dr. Szilikát
#81246
üzenetére
Igen így van és ezért simán közösítettem a G D S lábakat.
Pl. az egyik egy adott munkapontba 1ohm ,a másik meg 1,05ohm, na bumm, az egyiken 2%-al több lesz a disszipáció.
És ott van az IC kimenetén az R5 1kohm, az bőven sok gate kapacitás áramot korlátozni és totál analóg az üzemmód, nincs másodpercenként több 100ezer töltés-kisütés.Itt a nem boltba vett IRFZ lesz a hunyó.
Holnap otthon vagyok, ma szaladgálós nap van, veszek mégegy BUZ11-et és bekötöm a másik mellé. Megesküdnék rá látatlanba hogy jó lesz.Valamint letesztelem a maradék 8 darab IRFZ44-et, így analóg üzembe, ha elcsattannak akkor még jól is jártam mert nem egy másik, nehezebben hibakereshető áramkörbe építésnél vakarhatnám a fejem hogy mi a gond.
Egyébként volt már refundom, az eladó rendes volt, visszadta a pénzt. Az volt a gebasz hogy P csatornás power fetet rendeltem tőle, 20 darab 2000Ft. Eddig jó is csak az adatlap szerint -10volt gate az =0,06 ohm rdsON, a 20 fetből meg mindegyik -20 V gate feszültséggel nyitva 1,6ohmot tudott.
"csak" 3 nagyságrenddel volt szarabb a gyárinál. -
#81246
Dr. Szilikát
őstag
tordaitibi
#81245
Dr. Szilikát
őstag
válasz
tordaitibi
#81245
üzenetére
Kurrens félvezetőket szeretnek hamisítani, ami látható lehet a tokozás, feliratozás durvább, igénytelenebb kivitelén is.
Egyébként plazma TV áramköreiben is csak 1-1 Gate-ellenállást szoktak beiktatni a párhuzamos MOSFET-eknél, ami néhányszor 10 ohm és a Gate-kapacitás "ellen" véd, de az kapcsolóüzem és aránylag komoly igénybevétel.
Lineáris / lassú módban ez a kapacitás nem játszik.
Emitter ellenállás a teljesítménytranzisztoroknál érdekes főleg, ahol a B-E nyitófeszültség eltérései miatt, eltérő kollektoráram alakulhatna ki, lineáris / analóg üzemben. Lehet, hogy lineáris szabályzónál elméletben előfordulhatna a MOSFET-eknél is, hogy azonos Gate-feszültség --> eltérő Drain-áram, de a gyakorlatban, illetve főleg az adott példában ez nem olyan vészes.
-
#81245
tordaitibi
veterán
#85619712
#81243
-
#81243
#85619712
törölt tag
tordaitibi
#81241
#85619712
törölt tag
válasz
tordaitibi
#81241
üzenetére
Tudom láma kérdés, de ugye külön kapuellenállást kaptak a fetek valamint azt a fél ohm körüli forrásellenállást (RS) is megkapta mindkettő?
-
#81242
Barret001
addikt
tordaitibi
#81241
Barret001
addikt
válasz
tordaitibi
#81241
üzenetére
Nem kaptak túl nagy "bázisáramot?"
-
#81241
tordaitibi
veterán

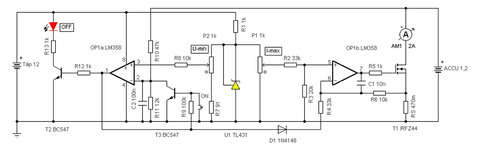

Megépítettem ezt,
egy állandó áramú akkukisütő.
Csak a kisütő áramgenerátoros részt, a TL431-től balra eső ledes sallang meg kikapcsoló automatika nem kell.FET az 2 darab IRFZ44n párhuzamosan egy bazi nagy hűtőbordán.
A 2 fet 60ampert és 120 wattot tud így.
Teszt, 12V 1-2A, a két fet azonnal elszállt.
Van itthon vagy 15 darab, kicseréltem a feteket, próba, elszálltak.
6 fetet küldtem el, mindegyik D-S zárlatos lett, 1-2A áramtól.
Mondom ilyen nincs, ezek 30 amperes 60 wattos fetek.
Találtam BUZ11-et, de csak 1 darab van itthon, betettem és tökéletes. Feltoltam 12V-5amperig, az 60W és 10 percig teszteltem. Szerencsétlen fet egymagába 60 wattot fűtött és állta a próbát, a bordán tojást lehett sütni és nem szállt el.A találós kérdés.
Amit simán elbír 1 darab fet, a két IRFZ ami dupla teljesítménybe, mindenbe, miért halt meg töredék teljesítményen..?Annyit még hogy az IRFZ-ket Fészbúkon vettem egy emberkétől, 100Ft/darab áron. Lehet hamisítvány? Emiatt döglöttek meg? Más ötletem nincs.
-
PROTRON
addikt
válasz
Babetta-X
#81239
üzenetére
Jaja a kolléga által javasolt XBS ELO sorozatot könnyen igényeidre szabhatod (persze mint legolcsóbb termék, érződik az anyag minőségen) és ha Te szerelsz mindent akkor még tudsz rajta spórolni.
Annyi hogy olyan főkapcsolót válassz ami biztosan tud 3x16A-t tartósan, mert sok típusnál csak a hirtelen lökésszerű értéket adják meg, nem az állandó üzeműt.
-
Samus
addikt
válasz
Babetta-X
#81236
üzenetére
Ha van rá keret (mert a dobozok mocskos drágák), akkor ilyesmi és mellé egy 3 fázisú. Főkapcsoló mehet az első dobozba, sínre szerelhető verzióban. Ezek elég szépek, már ha bejön az industrial jelleg (nekem igen).
-
Babetta-X
senior tag
Sziasztok! Érdeklődni szeretnék, a műhelyemben van egy 80-as években épített anyaghianyos időkből származó bakelit műanyag, aminek a lényege hogy a falból kijövő 3 fázis elosztódjon 1 főkapcsolóra illetve 1 230-as konnektor, egy 3 fázisú konnektor, illetve két villanykapcsolóra. Namost, szeretném ezt valahogy modernebben, esztetikusan átalakítani, úgy hogy 2 vagy 3 konnektor is ráférjen. Milyen modernebb, normális megoldások vannak erre? Válaszotokat előre is köszönöm.
-
#81235
Csabesz666
aktív tag
Csabesz666
aktív tag
Sziasztok! Vákuumos kiforrasztó álomást szeretnék venni kb 50E ft ig bezárólag. Tudtok ajánlani olyat ami használható is? A segítséget előre is köszönöm!
-
mezis
félisten
válasz
Aethel
#81233
üzenetére
Üdv.!
Én innen javaslom a vásárlást. Nagyon fontos a 100kHz - 0.01ohm paraméter (Low ESR). A Conrad és ebay is megjelenít hasonló szavakat, de az vagy homályosítás vagy nem is tudja mit árul. 16V, 100μF. Nem olcsó, de kapcsoló üzemben csak az ilyen bírja a strapát.
Maradhat a csonk, nehéz a több rétegű nyákon a teljes csere. Lehetőség szerint rövid lábak maradjanak.
-
Aethel
aktív tag
Üdv!
Totál kezdő vagyok elektronikában, csak apróságokat szoktam hébe-hóba forrasztgatni (inkább mondjuk úgy hogy kókányolni )
Emiatt bocs a hülye kérdésért.
Már kérdeztem itt másfél éve, de csak most jutottam oda hogy megcsináljam. Rendelek több dolgot a condradtól és gondotlam akkor megcsinálom ezt az alaplapot is magamnak. A segítségetek szeretném kérdezni hogy melyik kondenzátort vegyem meg ennek a helyére (ez az ami letört innen)?

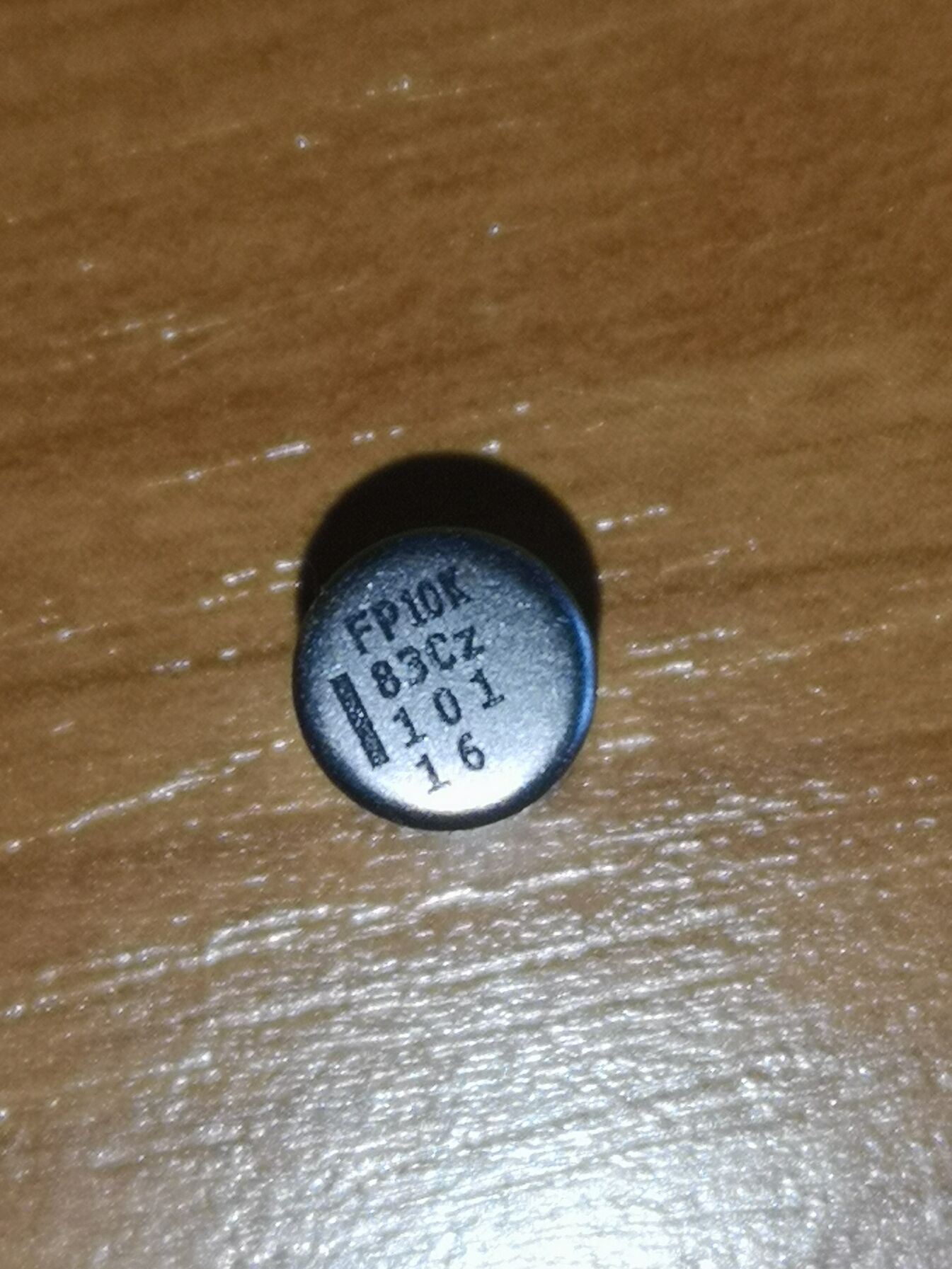

Akkor már segítettetek hogy ez egy Nichicon 100uF/16v alumínium / elektrolit kondi de nem tudom hogy melyiket vegyem meg EZEK közül. Csak simán forrasszam hozzá a csonkokhoz vagy vegyem ki a csonkokat és forrasszak be újat?
Ha azt mondjátok hogy inkább bízzam szakemberre, akkor kérlek ajánljatok valakit mert itt ahol lakom Sopron környékén nem tudok senkit. -
#81232
#85619712
törölt tag
DonThomasino
#81231
#85619712
törölt tag
válasz
DonThomasino
#81231
üzenetére
1.5 átmérővel kb 10 cm hosszú darab kell, tekerd fel spirálisan de ne érjenek össze a karikák. Persze csak azután, hogy kikisérletezted a megfelelő hosszúságot (valahol 8 centi és 12 centi között kell legyen.)
-
#81230
#85619712
törölt tag
DonThomasino
#81228
#85619712
törölt tag
válasz
DonThomasino
#81228
üzenetére
Akkor alakítsd át 100 A-es söntre ahogy írtam. Ha nincs réz vezetéked csak alu, írd meg az átmérőjét és kiszámolom neked a pontos hosszát.
-
#81229
tordaitibi
veterán
DonThomasino
#81228
válasz
DonThomasino
#81228
üzenetére
Az jo, 1,5mV lenne de itt mar meresi hiba is lehet.
A sonton 50 amper hatasara esik 75mV,
Ohm torvenye alapjan R=U/I azaz 0,075/50=0,0015 ohmos a sont.
Ezen 1 amper, U=IxR azaz 0,0015x1=0,0015V azaz 1,5mV.
A sont jo.
A hiba a muszerbe van, vagy nem a sonthoz valo.Dr Szilikat, persze hogy eliras, voltot akartam irni.
Koszi a kigazitast. -
#81228
DonThomasino
veterán
#85619712
#81227
DonThomasino
veterán
válasz
#85619712
#81227
üzenetére
Azt én se .
Az előző HSZ ben a video amit Dr. Szilikát mutatott
nálam a függőleges osztás sem jelenik meg a kijelzőjén.
(csak a nagy semmi)Pontosan ezen gondolkozok én is, hogy ez egy 100A es műszer 50A es sönttel.
Ezért mutatja pont a dupláját.
Az 1A es terhelésemmel 1,4mV feszültséget mérek a söntön. -
#81227
#85619712
törölt tag
DonThomasino
#81225
#85619712
törölt tag
válasz
DonThomasino
#81225
üzenetére
Olyan 5-6 másodperc kell neki. Nem tudom neked miért nem megy
Nem lehet, hogy 100 A-es műszert küldtek nked 50 A-es sönttel? Próbáld meg, hogy a söntöddel párhuzamosan bekötsz egy 1 mm átmérő!!! kb 5 centis darab tömör réz vezetéket, azzal már jó kell legyen, a pontos áram értéket a műszeren vezeték hosszával be tudod lőni. -
#81226
Dr. Szilikát
őstag
DonThomasino
#81221
Dr. Szilikát
őstag
válasz
DonThomasino
#81221
üzenetére
Ahogy mutatják itt is:
https://www.youtube.com/watch?v=EhZnUlJkDsg
Egyik a nullázás, másik a pontosítás / kalibrálás. De, ahogy írtad:
Próbáltam állítani hátul a trimmeren kb 0.1 A lehet +/- ba.
Felezni így nem tudsz.
-
#81225
DonThomasino
veterán
#85619712
#81222
-
#81224
mezis
félisten
DonThomasino
#81221
mezis
félisten
válasz
DonThomasino
#81221
üzenetére
A 0V-os feszültséget a rövidzár biztosítja. Egyébként a szabadon lógó vezetéken mindenfajta zavaró feszültség megjelenhet. Környezettől függően. Pl. egy kompakt fénycsöves világítás
nagyon tud "szemetelni". -
#81223
Barret001
addikt
DonThomasino
#81215
Barret001
addikt
válasz
DonThomasino
#81215
üzenetére
Gyakorlatilag egy vastag kábel,a hosszával (Ellenállás) hangolható. Ennyi.
-
#81222
#85619712
törölt tag
DonThomasino
#81217
#85619712
törölt tag
válasz
DonThomasino
#81217
üzenetére
Igen biztos, hogy így kell, amíg nem kalibrálod (nullázod) hülyeségeket fog mérni.
-
#81221
DonThomasino
veterán
Dr. Szilikát
#81220
DonThomasino
veterán
válasz
Dr. Szilikát
#81220
üzenetére
Ezt a kalibrálást valóban úgy kell hogy összezárom a
két hátsó érintkezőt és bekapcsolom ? -
#81220
Dr. Szilikát
őstag
DonThomasino
#81216
Dr. Szilikát
őstag
válasz
DonThomasino
#81216
üzenetére
Ha a kijelzőben lévő stab. IC-re gondolsz, nyilván nem leválasztott, az meg 3,3 V-os, ha jól rémlik, ezért kell neki minimum 5 V betáp a stabil működéshez.
Galvanikusan leválasztani (jelen esetben) trafóval tudsz, trafó a dugasztápban van például, arra írtam, hogy meg kellene próbálni, valamelyik fórumon is mintha ezzel problémáztak volna.
Egyébként, ha nem emiatt keletkezik eltolódás, akkor egy 100 A-os söntön feleannyi feszültség esik az 50-eshez képest (amennyiben ezt a 75 mV szabványt tételezzük fel végértéknek), így elvileg pont beállna neked a fele érték.
#81219 tordaitibi
Elütés bizonyára, csak a félreértések elkerülésére: 0,075 V
-
#81219
tordaitibi
veterán
DonThomasino
#81218
válasz
DonThomasino
#81218
üzenetére
Ajjaj ez így nehéz lesz..
Nem 0,75mV hanem 75mV azaz 0,075A.
De csak akkor ha áppen 50 amper golyik át a söntön.
Ajánlanám Ohm törvényét átbogarászni. -
#81218
DonThomasino
veterán
Dr. Szilikát
#81214
DonThomasino
veterán
válasz
Dr. Szilikát
#81214
üzenetére
Elvileg a második képen, az alsó sorból a középső van nekem,
pontosan így néz ki a műszer is és a sönt is.
A dolog szépsége, hogy a műszer oldalán
található adattábla nekem hiányzik, de 50A nek adták tesztelve volt .
A vicc kedvéért egy 100A külső sönttel megnézném mit csinál.A jelen állapotban rámérek csak a söntre, 0.75 mV ot kellen mérjek ?
-
#81217
DonThomasino
veterán
#85619712
#81213
DonThomasino
veterán
válasz
#85619712
#81213
üzenetére
Ahogy Dr. Szilikát kolléga mondja ebben sajnos nincs gyári sönt,
mert ez elvileg 50 A es.
Pontosan így gondolkoztam mint te, mondván hogy 10A ig elég lesz
nekem külső sönt nélkül is. Sajnos nem így lett.
Érdekes amit a nullázásról írtál, én ezt a rövidzárat próbáltam,
de csak kikapcsolt állapotban. Biztos vagy benne hogy be is kéne kapcsolni
összezárt állapotban ? -
#81216
DonThomasino
veterán
Dr. Szilikát
#81211
DonThomasino
veterán
válasz
Dr. Szilikát
#81211
üzenetére
Elvileg a műszer táplálása külön egy 5V os áramkörrő megy,
hogy galvanikusan is külön van e azt nem tudom.
Az biztos, hogy fix 5V és nem a táp szabályozható része ami 0-20V.
Ha találok egy 5V os dugasztápot azzal még teszek egy próbát. -
#81214
Dr. Szilikát
őstag
#85619712
#81213
Dr. Szilikát
őstag
válasz
#85619712
#81213
üzenetére
Régebben volt ilyesmi variáció, ha jól rémlik, de úgy látom, most már szabványosított 75 mV söntök vannak, ezért mindegyikhez megfelelő kijelző kell, ami 75 mV-on mutatja a kívánt max. áramot, vagy legalább a trimmerrel korrigálható, mondjuk egy 20 vagy 30-os sönt esetében, ahol nem nagy az eltérés.
10 A-os változatnál van csak belső sönt, ami a nagyobbakból hiányzik, a kijelző oldalán pedig megjelölik, hogy mire való.
0,5 % osztálypontosság is szerepel a söntökön:
-
#81213
#85619712
törölt tag
DonThomasino
#81195
#85619712
törölt tag
válasz
DonThomasino
#81195
üzenetére
Ok, hogy külön sönt, de van neki saját is, ott van a csati melett egy vastagabb drót, azzal kb 10A-ig mér. Úgy kell bekalibrálni a nagyobb sönthöz, hogy rövidre zárod a nullázó pineket kikapcsolt állapotban, majd bekapcsolod úgy, hogy közben még mindig rövidre vannak zárva, ezután megvárod amíg nulla ampert mutat a műszer, és kikapcsolod, leveszed a rövidzárat. Ezután már jól kell mérjen 50 A-es sönttel is.
-
#81212
rednifegnar
senior tag
tordaitibi
#81203
rednifegnar
senior tag
válasz
tordaitibi
#81203
üzenetére
arra gondoltam h ha citerahur+meg hosszu is akkor eleve azon nem tudd nagyobb aram folyni es az korlatoz.
en probabol tekernek egy masik sontot parhuzamossan ezzel, ugy mit mutat.(nem tom, hogy valoban hibasan mer e, ki kene probalni valami rferenciaval biztos ami biztos, nehogy az legyen, hogy valoban sokat vesz fel...)
-
#81211
Dr. Szilikát
őstag
DonThomasino
#81208
Dr. Szilikát
őstag
válasz
DonThomasino
#81208
üzenetére
Próba kedvéért meg kellene nézni az első ábra szerint, galvanikusan elválasztott segédtáppal (USB dugasztáp stb.).
Közös táplálással (alsó ábra) úgy rémlik, másnak is volt már gondja.
-
#81210
tordaitibi
veterán
DonThomasino
#81208
válasz
DonThomasino
#81208
üzenetére
Ott valami nagyon el van baltázva.
Hak özvetlenül a söntön mérsz, 10A=15mV azaz 0,015V
1A meg 0,0015 kéne legyen.
Ha ez pontosan ennyi, és nem változik ha bekötöd a műszerbe akkor
én passzolok, akkor a kijelzőbe van valami hiba de hogy mi azt nem tudom. -
#81209
Barret001
addikt
DonThomasino
#81208
Barret001
addikt
válasz
DonThomasino
#81208
üzenetére
Nekem van pár mutatós műszerem beépítve .Magamnak csinálom mindig a söntöt.
Műszerrel összehasonlítom,ha kell,korrigálok. -
#81208
DonThomasino
veterán
tordaitibi
#81207
DonThomasino
veterán
válasz
tordaitibi
#81207
üzenetére
Nem, de most kipróbáltam így is az 1A helyett 8A mértem.
-
#81207
tordaitibi
veterán
DonThomasino
#81206
válasz
DonThomasino
#81206
üzenetére
Így csináltad?
-
#81206
DonThomasino
veterán
tordaitibi
#81205
DonThomasino
veterán
válasz
tordaitibi
#81205
üzenetére
Ezt kicsit részletesebben lehetne ...
Mi az az osztó , és hol mérjek ? -
#81205
tordaitibi
veterán
DonThomasino
#81202
válasz
DonThomasino
#81202
üzenetére
Az érdekes mert az egy 1:2 feszültségosztó, a 75mV-ból csinál 37,5mV-ot. Azaza a felét.
Hogy a DAM bemenetén mi van az sajnos rejtély de működnie kéne.
Mérjél rá légyszi az osztóra a műszer nélkül, felezi a söntön eső feszültséget? Ha igen, ugyanígy mérjél a műszerrel együtt.
Mit mérsz? -
#81204
DonThomasino
veterán
rednifegnar
#81201
DonThomasino
veterán
válasz
rednifegnar
#81201
üzenetére
A vezetékelés már fix.
Másik söntöm egyenlőre nincs. -
#81203
tordaitibi
veterán
rednifegnar
#81201
válasz
rednifegnar
#81201
üzenetére
Rövdebb vastagabb vezeték értelmetlen hisz nem azt hanem közvetlenül a söntön eső feszültséget méri. Ez a lényege, 4 vezetékes módszer. A betáp jöhet a 30 centire lévő labortápból, akár Paksról vagy az Amazonas mellől.
A söntön eső az ugyanannyi, függetlenül hogy 50mm2 MCU vagy citerhúr a vezeték, csak az átfolyó áramtól függ. -
#81202
DonThomasino
veterán
tordaitibi
#81200
DonThomasino
veterán
válasz
tordaitibi
#81200
üzenetére
Beraktam a két 10 OHM os ellenállást de nem is mér a műszer.
-
#81201
rednifegnar
senior tag
DonThomasino
#81199
rednifegnar
senior tag
válasz
DonThomasino
#81199
üzenetére
otleteles: masik combosabb/rovidebb vezetekelessel egy proba? sontre parhozamosan egy masik sontot, akar diy probabol?
Az a baj a pc-tápnál, hogy közös az 5 és a 12 volt mínusz ága, az hogy még a hálózati földelésre is vannak kötve már édes mindegy. Vagy izolált dc-dc konvertert kell használnod vagy egy bármilyen 5 voltos telefontöltőt.
Most direkt megnéztem egy másik használaton kívüli de még működőkepes tápot ott meg össze van... semmit nem értek mostmár.
Ebay-en sincs 6mm-es, de a cucc tulaja talált Alin
Nem lehet, hogy 100 A-es műszert küldtek nked 50 A-es sönttel? Próbáld meg, hogy a söntöddel párhuzamosan bekötsz egy 1 mm átmérő!!! kb 5 centis darab tömör réz vezetéket, azzal már jó kell legyen, a pontos áram értéket a műszeren vezeték hosszával be tudod lőni.
Új hozzászólás Aktív témák
Hirdetés
ekkold- SSD kibeszélő
- Honor Magic V5 - méret a kamera mögött
- Linux kezdőknek
- LordAthis: Ismét egy "Idióta" A.I. Projekt, hogy meglovagolja az aktuális trendeket...
- Samsung Galaxy S23 Ultra - non plus ultra
- Kormányok / autós szimulátorok topikja
- 3D nyomtatás
- Notebook hibák
- BGA-zók, ReWork-ösök szakmai topic-ja
- Autós topik
- További aktív témák...
- Kingston FURY 64GB KIT DDR4 3200MHz CL16 Beast Black
- PlayStation Portal 2026.12.03-ig gyári garanciával eladó!
- ASRock B560 Steel Legend + i5 11500 + ID-Cooling + 16 Gb Corsair Vengeance RGB Beszámitok!
- Samsung Galaxy A26 5G 128GB, Kártyafüggetlen, 1 Év Garanciával
- Apple iPhone 14 128GB, Kártyafüggetlen, 1 Év Garanciával
- ÁRGARANCIA!Épített KomPhone i5 14600KF 16/32/64GB RAM RTX 5070 12GB GAMER PC termékbeszámítással
- Bomba ár! Dell Latitude E5550 - i5-5GEN I 8GB I 128GB SSD I 15,6" FHD I W10 I HDMI I Cam I Gari!
- LG 27UL550-W - 27" IPS / 3840x2160 4K / 60Hz 5ms / HDR10 / AMD FreeSync
- BESZÁMÍTÁS! 6TB Western Digital WD RED SATA HDD meghajtó garanciával hibátlan működéssel
- Telefon felvásárlás!! Apple Watch Series 9/Apple Watch Ultra/Apple Watch Ultra 2
Állásajánlatok
Cég: FOTC
Város: Budapest
