Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#90199
demars
addikt
Dr. Szilikát
#90185
demars
addikt
válasz
Dr. Szilikát
#90185
üzenetére
Köszönöm.
Ahogy látom valóban lehet egyszerűbben is megépíteni.
Ha hosszabb vezeték szakaszt szeretnék kicsengetni az befolyásol valamit? Pl 40 méteres kábel egyik végén két eret összekötök, másik végén szeretném beazonosítani (80 m) ? A vezeték ellenállására gondolok. Vagy egy trafó tekercs mérése... -
#90196
ttomas2005
csendes tag
tordaitibi
#90158
ttomas2005
csendes tag
válasz
tordaitibi
#90158
üzenetére
Köszönöm az ötletet Tibi! Megpróbáltuk egy 5W-os izzóval és simán elhitte az elektronika, hogy minden okay, úgy látszik csak a terhelés meglétét figyelte!
-
#90195
Dr. Szilikát
őstag
sgery
#90192
Dr. Szilikát
őstag
Mindamellett nekem ez vált be, mármint ilyen hosszabb időzítésekre, ha valaki építeni akar:
https://www.google.com/images?q=C005+timer
Vannak ilyen különféle modulok, relémentes is, noha egy kis hangjelzéshez még így is túlméretezett a többség:
-
#90194
sgery
őstag
razorbenke92
#90193
sgery
őstag
válasz
razorbenke92
#90193
üzenetére
Ahogy látom boltban azért jóval olcsóbb mint a hivatalos oldalon, annyiért pedig bőven belefér a rendszerbe.
Köszönöm a segítséget
, az életben meg nem találtam volna
-
#90193
razorbenke92
őstag
sgery
#90192
Ha nem akarod túlmisztifikálni, akkor egy univerzális időrelét kell venni ami tud impulzus generátor módot. Csak a példa kedvéért (talán kapni azért olcsóbbat is, de itt részletes a leírás) ő J üzemmódban 0.5s pittyenést generál 0.1 másodperctől 10 napig terjedő skálán beállítható időnként.
Szerk.: Persze affinitás kérdése, ha inkább szeretnél valamit bütykölni, arra is vannak - jóval olcsóbb, de munkásabb - megoldások az 555 időzítőtől a mikrokontrollerig. -
sgery
őstag
Sziasztok!
Létezik olyan hangjelző, ami ha 12V-ot kap, akkor pl. 15 percenként csippan egyet? Vagy valami egyszerű elektronika hozzá ami ezt előidézi?
Jelenleg csak folyamatos 12v-ot tudok adni a hangjelzőnek, de azt nem szeretném, hogy folyamatosan sípoljon, csak finoman jelezzen
(víztartály feltöltésére kell jeleznie)
Keresem a neten, de csak olyat találok ami folyamatosan sípol
-
#90191
Dr. Szilikát
őstag
Reggie0
#90190
Dr. Szilikát
őstag
válasz
Reggie0
#90190
üzenetére
Vagyis nem kap onnan bázisáramot, de ez megoldható úgyis, hogy kihagyjuk a bázist (mármint a felesleges tranzisztort teljesen).
Betettem a szimulációba egy ellenállást, amit úgy lehet változtatni, hogy rákattintunk és módosítjuk az értékét. Itt sem látszik különbség az egyszerűsített változathoz képest. 10 k még elmegy, 100 k értéknél már nem billen megfelelően a kimenet.
-
#90190
Reggie0
félisten
Dr. Szilikát
#90188
Reggie0
félisten
válasz
Dr. Szilikát
#90188
üzenetére
Dioda azert kell oda, hogy a 33k-n kereszul ne legyen meghajtva a dioda mogotti tranyo akkor, amikor nincs a bemeneten semmi.
Ki kell probalni ,hogy a bemenetre nem kapcsolot teszel, hanem ellenallast es mekkora erteknel lesz a billenespontja. Ebben lehet meg szerepe ennek a megoldasnak.
-
#90189
Donki Hóte
veterán
demars
#90184
-
#90188
Dr. Szilikát
őstag
Reggie0
#90187
Dr. Szilikát
őstag
válasz
Reggie0
#90187
üzenetére
Diódát láttam én is, csak értelmét nem nagyon. Linken írja:
a vizsgálathoz használt feszültség és áram (5 mV, illetve 0,6 mA)
Ha megnézzük egy gyors szimulációban, bemenet nyitva 1,3 V, zárva a mérőáram 0,2 mA.
Nézzünk egy másik szimulációt, felesleges alkatrészek nélkül, így 1,3 V és 0,027 mA. Itt a kimeneten a munkaellenállás helyett képzeljük oda a hangkeltőt.
Aki nem ismerné, egérrel a kapcsolóra kell kattintani a záráshoz. Értékeket a kurzorral érintett pontokon mutatja.
Az igaz, hogy a diódaként kötött tranzisztor nélkül sem működik jól a kimenet, de ha kihagyom a feleslegesnek látszó részeket, akkor már jó lesz.
-
Reggie0
félisten
válasz
demars
#90182
üzenetére
A 3db NPN tranyobol egyet csak diodanak hasznal, ez gondolom azert van, mert igy a nyitofeszultseg karakterisztikaja ugyanolyan lesz, mint az NPN bazisanak a karakterisztikaja. Ez kell ahhoz, hogy a tesztfeszultseget alacsonyan tudja tartani., ugyanis a masodik NPN tranzisztor bazisaramat a diodakent hasznalt tranzistor(bal also) sontoli ki a bemeneten fellepo rovidzar.
-
#90185
Dr. Szilikát
őstag
demars
#90182
Dr. Szilikát
őstag
válasz
demars
#90182
üzenetére
Lehet, hogy az alacsony tápfeszültség miatt, erősítés növelése, ugyanakkor brummérzékenység kivédése miatt variálta meg ennyire a készítője. Talán hozzá hasonló kísérleteket kellene lefuttatni, hogy rájöjjünk az okára, mert amúgy nem tűnik indokoltnak:
https://www.google.com/images?q=continuity+tester+schematic
Egyszerűbben is lehet.
-
demars
addikt
válasz
demars
#90182
üzenetére
Összeraktam az áramkört próba panelen, működik. Ha 9 voltos elemről szeretném működtetni mit kell változtatni?
BSS oldalon azt írta a szerző, hogy vastagabb filctoll házában elfér, ezt ti hogy oldanátok meg? Azért elég sok átkötés, vezeték kellett. Simán forrasszam össze a lábakat? Egy pici műszerdobozba tenném az áramkört. -
demars
addikt
Sziasztok. Tranzisztor téma ismét
Itt egy egyszerű áramkör, még sem értem teljesen a működését. Miért kell 3 db NPN tranyó? Azokat hogy vezérli? -
t72killer
titán
válasz
Reggie0
#90172
üzenetére
Körülnézek, de továbbra is minimálktgvetés a cél
. A kis neon glimmlámpa nekem ránézésre nem úgy tűnik, mintha tele lenne nyomatva mindenféle kontinuum-generáló cuccokkal - szép átlátszó darab bevonat nélkül (hacsak a katód-anód nincs vmivel megsózva).Az Argon lenne egy spektrométerkalibráló aranybánya, de abból nem látok ilyen kis filléres lámpácskát.
-
#90177
rednifegnar
senior tag
batyuska100
#90176
rednifegnar
senior tag
válasz
batyuska100
#90176
üzenetére
passz, nem hiszem hogy sokaig birna stroboxkopkent (sosem hallottam meg ilyen markarol).
jobban jarsz ha veszel egy 2e ft-os eldobhato filmes gepet, abban van egy egyszeru atlathato vakuelektronika.
de ha strobi kell akkor 10-15e egy youngno 560 mk valahanyas vakuval aminek van strobi funkcioja, allithato frekivel, mindenfele vedelemmel ellatva, plusz dobozolni se kell.
-
#90176
batyuska100
senior tag
batyuska100
senior tag
Sziasztok!
Elbontottam egy Mercury digitális fényképezőt, gondoltam hogy építek egy stroboszkópot a vakujából. Annyit tudok az egészről hogy 330v 150uF kondi van benne. Milyen alkatrészek kellenének még hozzá, illetve mi a kapcsolási rajz? -
#90175
rednifegnar
senior tag
Dr. Szilikát
#90170
rednifegnar
senior tag
válasz
Dr. Szilikát
#90170
üzenetére
erdekes bar nem teljesen ertem minek bele ez a hatter ami erosebb lesz mint a rajzolmany.
off: nekunk az egyik legjobb vetelunk volt egy auchanban vett magneses rajztabla, mai napig hasznaljak, lassan 15 eve es teljesen jo, 2e ft-ert vettem. de ez tok sima nincs olyan racsos ize (tavtarto?) benne mint a tobbiben (nem tom az minek bele mert csak elrontja az egeszet). egyik (de talan a legjobb) jatek volt amit vettunk, iszonyat sokat rajzoltak ra, mai napig eloveszik. ez az lcd ehhez hasonlit.
-
#90174
rednifegnar
senior tag
PROTRON
#90168
rednifegnar
senior tag
válasz
PROTRON
#90168
üzenetére
letezik olyan is de az szinte valodi tablet es sokkal tobbe kerul. mivel ebben nincsenek pixelek igy leolvasni se tudja.
amugy nekem tetszett ez is, jegyzetelni gyorsan felirni pl post it helyett tok jo es nem kell papirra firkalni. aztan ha kell lefotozza az ember. ezzel is reklamozzak.
mintha lenne olyan is ami tud valahogy radirozni is.
4700-ert viszont sokallottam (biztos van allirol olcsobban) ez ott volt a polcon, kiprobahatoan megvehetoben. -
#90173
Dr. Szilikát
őstag
Dr. Szilikát
#90170
Dr. Szilikát
őstag
válasz
Dr. Szilikát
#90170
üzenetére
Az eredeti cikk megfogalmazása kicsit félrevitt engem is, rezisztívnek nevezi, mert részben hasonlít a rezisztív érintőpanelok felépítéséhez, ahol két felület között levegőréteg van, szigetelő távtartókkal. Ezeknél van jelentősége a felület ellenállásának, mert abból kalkulálják az érintés helyét, több irányból mérve.
De ennél a folyadékkristályos "dolognál" csak annyi a lényeg, hogy adott két vezetőfelület. Működés szempontjából nincs jelentősége a rezisztivitásnak, ha van is neki valamennyi.
-
Reggie0
félisten
-
-
#90170
Dr. Szilikát
őstag
rednifegnar
#90164
Dr. Szilikát
őstag
válasz
rednifegnar
#90164
üzenetére
https://letscraftinstead.com/personalized-lcd-tablet/
Rezisztív képernyő, ahol két réteg között folyadékkristály helyezkedik el. Nyomás hatására a folyadékkristály fényvisszaverővé válik.
Feszültséget csak a törléshez igényel, melynek hatására a kristályok visszarendeződnek alapállapotba.
-
Reggie0
félisten
válasz
t72killer
#90160
üzenetére
Az izzonak nincsen vonalas spektruma, mert ott nem a toltogaz kisulese miatt tortenik a fenykibocsajtas, hanem a benne levo szal homerseklete miatt.
A glimm lampa viszont nem izzo, ott gazkisules van. Viszont a glimm lampaban nem csak tisztan neont szokas tolteni, igy a spektruma sem feltetlen tiszta.
Szerintem deuterium lampat keressel, annak ket diszkret vonala van, az egyik szep piros.
-
#90168
PROTRON
addikt
Intruder2k5
#90167
PROTRON
addikt
válasz
Intruder2k5
#90167
üzenetére
Pedig ha lenne benne egy SD kártya, meg egy rövidke script képernyő mentéssel 5k hufért nagyon szuper lenne nekem...vagy inkább még szuperebb lett volna amikor kezdtem az egyetemet.
-
#90167
Intruder2k5
MODERÁTOR
PROTRON
#90166
-
#90166
PROTRON
addikt
Intruder2k5
#90165
PROTRON
addikt
válasz
Intruder2k5
#90165
üzenetére
A kérdés, hogy valahogy el tudom-e menteni más adathordozóra a készített oldalt?
-
#90165
Intruder2k5
MODERÁTOR
rednifegnar
#90164
válasz
rednifegnar
#90164
üzenetére
Jahh, LIDL-ben vettem tavaly, azt hiszem 1500 HUF volt.
szerk.:
Bocs, 2000 volt és már 2 éve.
Megy az idő... -
#90164
rednifegnar
senior tag
rednifegnar
senior tag
lattatok mar lcd rajztablat? hogy mukodhet? nem einkes, nem is ugy viselkedik. de nem pixeles, valahogy nyomas erzekeny (korommel is tudtam ra irni). egy gombnyomassal minden varazslas nelkul azonnal torli, de van olyan is amin lehet allitani valahogy az erejet is.
par ezer ft-ba kerul, es kb 2mm vastag, egy gombelem kell bele. eloszor azt hittem olyan mint a gyerek magnesporos rajztablaja de nem. jo sotet fekete kontrasztos az egesz kijelzo es viszonylag elenk sargaszold szinu a rajzolas rajta. -
#90161
rednifegnar
senior tag
t72killer
#90160
rednifegnar
senior tag
válasz
t72killer
#90160
üzenetére
csak egy kis pocs ellenallas kell ele, itthon is lehet kis muanyag tokban venni, par ft. nalunk is ilyen van tobb helyen, pl furdoszobai vilagitas visszajelzo, de a vezerelt aramra is tettem es az eloszto dobozon kivulrol latom mikor van ejszakai.
nem tom mire akarod hasznalni, de fenye szinte semmi. regen mi natrium lampat hasznaltunk, de az eleg koltseges, cserebe egy hullamhosszu es baromi eros fenye volt (meg egy nagy vasdoboz amiben volt a trafoja es elektronikaja).
-
#90160
t72killer
titán
Dr. Szilikát
#90159
t72killer
titán
válasz
Dr. Szilikát
#90159
üzenetére
Igen, emiatt nagyon sasolok is, nekem valódi neonnal töltött lámpa kéne a szép vonalas spektruma miatt, mindenféle bevonat/tuningcucc nélkül.
#90157: igen, glimmlámpa lesz ránézésre.
jó lenne 12V-ról etethető variáns, de úgy tűnik ezeknek jóval nagyobb fesz kell, kényelmesebb 230-ra dugni. -
#90159
Dr. Szilikát
őstag
rednifegnar
#90157
Dr. Szilikát
őstag
válasz
rednifegnar
#90157
üzenetére
Glimmlámpa nálunk, esetleg parázsfénylámpa is. Külföldön sok helyen neon néven fut, miután neongázzal töltött.
Nálunk a neont tévesen alkalmazzák még ma is a fehér fénycsövekre, mert régen látták az emberek az utcai reklámvilágításokat, onnan kezdve minden neon lett a laikusok szemében. Holott a reklámfényekből is volt több szín, abból csak egyik az ionizált neongáz jellegzetes narancsvörös színe.
-
#90158
tordaitibi
veterán
ttomas2005
#90151
válasz
ttomas2005
#90151
üzenetére
Tudsz konkrét áramot mérni, és mondani?
Ha valóban 4 ohm és a vezérlés nem szabályoz pwm-mel akkor azon 3-3,5A folyik az meg 40W azaz ekkora ellenállás kéne, tekintettel az autós üzemre ahol lehet az ellenállás környezetébe akár 80-100C fok is, inkább kéne a duplája.
Első körbe verd át egy 21W indexégővel, mit szól hozzá? -
#90157
rednifegnar
senior tag
t72killer
#90156
rednifegnar
senior tag
válasz
t72killer
#90156
üzenetére
ez nem mezei glimlampa? azok az elotettel mehetnek a halozati feszre (itthon is van sok fele).
nem tom letezik e e27 amibol kijon kanoc, de aljzatos meg atalakitos igen. at kell barkacsolni egy ilyet v mezei izzo (pl ledizzo) foglalatbol.
-
t72killer
titán
Ezek a kis 95V-os neonizzók ha az ellenállással árult verziót veszem, instant köthetők 230V-ra, vagy kell még nekik mókolni valamit? Vajon mennyire tiszta neon-spektrumot adnak?
+1: hol találok ilyen kétdrótos csatira E27 átalakítót
? (olyan égőt vettem volna, csak nem találtam) -
#68216320
törölt tag
Csak egy gyors kérdés.
Létezik valami olyan kész alkatrész/panel/mifene amivel megoldható hogy legyen egy 14pin tüskesor 2.0mm lábtávolsággal, a másik oldalon 2.54mm lábtávolsággal?
Milyen egyszerű, gyors és könnyen beszerezhető megoldással lehetne ilyet csinálni? -
#90154
rednifegnar
senior tag
tordaitibi
#90147
rednifegnar
senior tag
válasz
tordaitibi
#90147
üzenetére
koszi de mivel a cucc mar gyakorlatilag szinte keszen is van (ahogy irtam van relém meg diofa) igy csak az volt az erdekes, hogy kell e/erdemes e, ivhuzassal foglalkozni. most elso korben akkor marad a rele, remelem orok darab lesz, es akkor nem kell fetezni.
-
#90152
hcl
titán
ttomas2005
#90151
válasz
ttomas2005
#90151
üzenetére
Biztos nincs más visszajelzés a kuplungról a vezérlés felé?
-
#90151
ttomas2005
csendes tag
ttomas2005
csendes tag
Sziasztok!
Egy nagyon hozzánemértő kérdést szeretnék feltenni! Adott egy viszkó kuplung egy AWD rendszerű 4 kerekes autón. A viszkó kuplungra megy egy 12V-os csatlakozó amivel a kocsi vezérelni ki/be kapcsolgatja ha kell. Ha lehúzzuk a kábelt, dobja a hibakódot. Az elektromágnesen 4ohm ellenállást mértünk, ha a csatlakozóra ráforrasztunk egy 4ohm-os ellenállást akkor át tudjuk vele verni az autó elektronikáját? Milyen ellenállást javasoltok abban az esetben ha ez így működik? -
#90150
aujjobba
addikt
tordaitibi
#90149
aujjobba
addikt
válasz
tordaitibi
#90149
üzenetére
Fogalmam sincs mivel hogyan lenne a 12/24 VDC-bol 330V DC, ez is egy problemam.
Talaltam DC-DC boost kapcsolasokat, de nyilvan nem kW-os teljesitmenyre.
Ezert valoszinuleg a kisebb feszultsegu szurt AC kimenet -> onnan trafo lenne nalam a megfejtes.SPWM generalasra lehet megsem az Atmega vonalon folytatnam, vannak erre ASIC-ok, mint az EG8010, ez konfiguralhato es kiadja negy laban egy teljes hidhoz szukseges negy jelet.
Onnan 2db IR2110/IR2113, es kb meg is van, alin ez kompletten keszen megveheto FAN kontrollal, visszacsatolassal, kutyafulevel.
A 2db IR chip tobbe van itthon, mint ez. -
#90149
tordaitibi
veterán
aujjobba
#90141
válasz
aujjobba
#90141
üzenetére
A mai inverterek a trafónélküli megoldást követik +induktivitás a kimeneten.
Dc-DC inverter, puffer, 330V (vagy több, 400 de ekkor a vezérlő PWM -nek tudnia kell ezt lekezelni) és híd a kimeneten amit vezérel a pwm.
Amúgy mivel gyártanál pl. 24 voltból 330V DC-t?
Még diskurálnék veled több mindenről mert nálam is tervbe lenne véve egy hasonló csak 3,2kW inverter, ami akadályoz hogy
teljesen tök vagyok ehhez
nincs se szkópom se semmi célműszerem ezekhez anélkül meg eléggé hamvába holt. -
#90147
tordaitibi
veterán
rednifegnar
#90140
válasz
rednifegnar
#90140
üzenetére
Ha esetleg mégis érdekel és megmondod + vagy - a kapcsolt akkor lefetezem neked. Nem lesz nagyobb mint egy relé garantálom.
-
aujjobba
addikt
Kimeneti szurot szeretnek kesziteni a kis felhidas szinuszos inverterhez, ami 10kHz kornyeken kapcsolgat.
Ebbol a szempontbol mi a jobb megoldas, ha az inverter kimenete csak kisfeszultsegu de nagy aramu (amit aztan egy trafo visz fel mondjuk 230V-ra), vagy ha eleve 230-at kapcsolgat (marmint DC 310V koruli ez) aminel kisebb az aram ugyanakkora kimeneti teljesitmenyhez?
Utobbi esetben nem kell a vegere trafo ha jol sejtem.
Nade a 400V koruli nagy kapacitasu kondik dragak, legalabbis ha akkora kapacitasra keresek amit az LC szuro kalkulator kidob.
Ha meg kis feszt kapcsolok, akkor a kondibol talalok kis fesz. nagy kapacitas kombot, de az induktor resze a szuronek bazinagy kellene legyen, hogy birja a nagy aramot.Persze lehet total rosszul ertem ezt az egeszet.
-
#90140
rednifegnar
senior tag
Dr. Szilikát
#90137
rednifegnar
senior tag
válasz
Dr. Szilikát
#90137
üzenetére
koszi nektek.
nagyjabol ertem mirol szol a dolog, itt mivel alternalo a kapcsolas igy az egyik megszakit addig a masik zar aztan forditva. nem tom huz e barmit 20W a teljesitmeny csak hat az amper viszonylag sok. kapcsolas nem lesz rajta nagy szamossagu, sztem eves szinten napi 1 (neha naponta nehanyaszor aztan napokig/hetekig semmi, elektronika van mogotte nem motor, futes, izzo vagy hasonlo cucc).
fet azert nem jatszik mert nem nagyon ertek hozza , na meg nem hiszem hogy 4A-ra kisebbet meg tudnek epiteni mint ez a rele. plane, hogy ez keszen van, gyakorlatilag madzagolni kell, hely meg alig alig, a meglevo muszerhazba fogom belevarazsolni. -
pruzsi
őstag
Üdv. Van egy Genius hf 1255a hangfal ami egyik napról a másikra megnémult.
Másik géppel is kipróbáltam illetve másik kábellel.

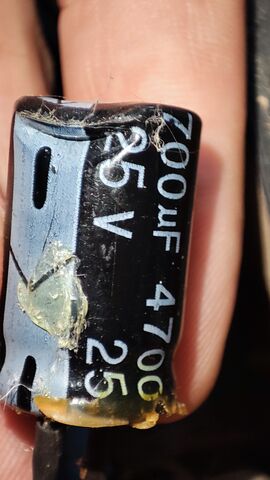

Szetszedve őt találtam eléggé sérültnek látszik .
Ha cserélném lehet jó lesz ? Egyébként bekapcsol világít , többi kondi rendben trafó enyhén meleg.
Egyéb ötlet .
-
#90137
Dr. Szilikát
őstag
rednifegnar
#90132
Dr. Szilikát
őstag
válasz
rednifegnar
#90132
üzenetére
Ívhúzás induktív áramkör megszakításakor keletkezik, zárása elvben nem okozna gondot.
Kapacitív terhelésre rákapcsolsz, ott meg a zárás okoz gondot (a töltőáram néha szinte zárlati áram, összeragadhatnak az érintkezők), míg a megszakítás nem probléma. Ebből is látszik, hogy az adott feltételeket, kontextust kell nézni és arra megoldást keresni.
Az iskolában is tanított soros RC-tag AC-körben, induktív hatásról szól (mondhatni, iskolapélda).
A kapcsolót jól védené egy szimpla kondenzátor, de csak megszakításkor. Záráskor viszont a kondenzátorban maradó töltés kisütése a kapcsolót hegesztené, erre betesznek egy soros ellenállást is, ami ugyan gyengíti a kondenzátor hatását, úgyhogy ez ilyen kompromisszumos dolog.
-
#90136
tordaitibi
veterán
rednifegnar
#90132
válasz
rednifegnar
#90132
üzenetére
Ha 30 V mellett kepes 5 ampert kapcsolni a specifikacio szerint akkor az 5V 4A nem okozhat gondot.
FET nem jatszik? -
Reggie0
félisten
válasz
daninet
#90124
üzenetére
En azert adnek neki egy olvadobiztositekot is, mert a 16 amperes kismegszakito siman megtaplalja egy ilyen kis eszkoznek a zarlati aramat anelkul, hogy leoldana es mivel a kapcsolo mogott van beepitve nem is veszed eszre egyhamar, felteve, hogy akkor tortenik amikor otthonvagy...
-
#90132
rednifegnar
senior tag
rednifegnar
senior tag
hi,
van nekem egy omron g6rn-1 (5v-os) relem, egyszeru 3 erintkezos alternalo verzio, 30V/5A egyenáram kapcsolásu a specko szerint.
lenyeg az, hogy a kozos ponton jon be a delej es meghuzastol fuggoen egyik vagy masik agon megy kifele.
a gond az, hogy eleg nagy aram, 5V 2-4A menne at rajta es ezt kell neha ide oda kapcsolni.
kell ehhez ivoltas? ha igen, akkor azt mikeppen lehet kivitelezni/mertezni? nem nagyon talaltam magyarul ertelmes irast errol.
angolul van tobb, van is itt egy egyszeru keplet, de nem tudom szukseg van e ra, hely az persze alig van. plusz lattam ugyanitt, hogy van egy tokban ilyen r-c tag, letezik nalunk ilyet venni?
-
ViZion
félisten
válasz
daninet
#90124
üzenetére
Vannak gyári megoldások, arra szavazok. Kartont nem tennék oda, nem biztos, h kigyullad, de lehet rövidzár, akármi... ahogy az öregek mondták: ne kísértsük a Jó Istent. Ha nincs éghető ott, akkor nem fog égni (azok a kapcsoló/konnektor, stb. műanyagok elvileg égésgátlósak).
-
#90127
hcl
titán
tillatrilla
#90125
válasz
tillatrilla
#90125
üzenetére
Külön védelmet is tudsz venni az kb. $1. Ráakasztod a cellára, és az 2,5V körül megfogja.
@daninet : Valami dobozba betenném
-
#90125
tillatrilla
senior tag
tillatrilla
senior tag

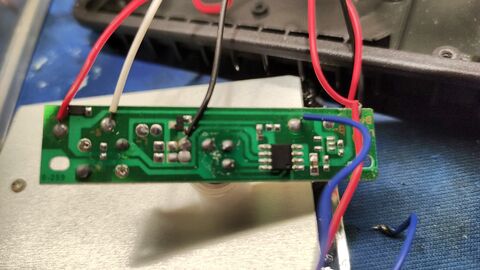

Sziasztok! Valaki kinlódott már hosszabb időn keresztül kínai mozgásérzékelős led-es lámpával?Mert én már eleget,de még nem adtam fel..18650-es cella lakik benne,1 db. Már próbáltam több féle cellával,de válogatás nélkül van amelyikkel hónapokig elmegy,van,amelyik 2-3 nap alatt lemerül 0.45V környékére,onnan már nem kel életre.Töltést is mértem,rendben van.Van egy IC a panelen,persze írás az semmi rajta.Most azon gondolkodtam,hogy vagy rendelek olyan cellát,amiben benne van a védelem,vagy külön veszek olyan paneleket,és bedrótozom lámpatesten belül. Járható út ez szerintetek? A töltést gondolom nem keverem meg vele,vagy van más ötlet valakinek? Kidobni nem akarnám,ha működik akkor nagyon jó fénye van.
-
daninet
veterán

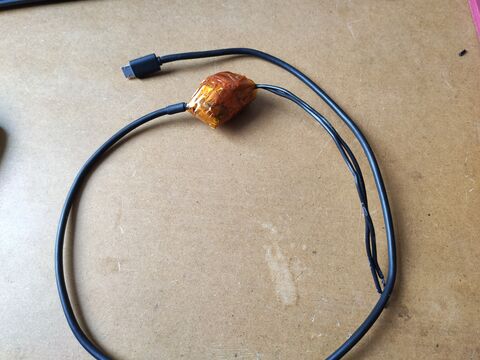

Szerintetek ez így mennyire megfelelő?
Egy dugaljnál van szükségem a falban 5V-ra egy okos bizbaznak. Hogy beférjen a kapcsoló mögé egy töltőt szétszedtem és kaptonba tekertem vezetékek forrasztva vannak, wago-val csatlakoztatom majd. Nyilván a kérdés nem arra irányul a töltő mennyire nem gyullad ki, hanem a kivitelezés minősége elégséges-e.
-
Reggie0
félisten
válasz
aujjobba
#90122
üzenetére
A bemeneti-kimeneti impedanciat is a valtakozo helyettesitokepbol szamolod ki.
"Kis feszültségű AC motort miben lehet találni elfekvőben levő kibelezhető régi háztartási eszközök közül?"
Hajszarito, bar tipusfuggo lehet, hogy mennyire kicsi a feszultsege, a futoellenallasokkal eloferdul, hogy sorbakotik. -
aujjobba
addikt
válasz
Reggie0
#90121
üzenetére
‘munkapont beallitasara szolgal kizarolag’
Úgy tudom a bemeneti/kimeneti impedanciát is ezzel számolod, és a becsatoló/kicsatoló kondenzátorok kapacitását.
más:
Kis feszültségű AC motort miben lehet találni elfekvőben levő kibelezhető régi háztartási eszközök közül?
Ki akarom próbálni a mini félhidas inverteremet valamivel
Kis hangszórót kötöttem már rá, de nem nagy élmény mivel a hordozó frekvenciát képtelen vagyok kiszűrni.
A legnagyobb tekert toroidom is csak 440uH és max. 1uF nempolarizált kondim van, ezekkel kb lehetetlen. -
Reggie0
félisten
válasz
demars
#90117
üzenetére
Ezeket a kapcsolasokat valtakozo aramu/feszultsegu szempontbol kell nezni, ezeknek az erositeserol szol. Ha az aramkorre felrajzolod a valtakozo feszultsegu helyettesitokepet, akkor a tapfeszultsegek a folddel egyenertekuek, mert a tapellatast biztosito feszultseggenerator(idealis esetben) nulla belso ellenallasu es az egyenfeszultsege valtakozo szempontbol nem szamit, azaz 0V, tehat egy vezetekkel helyettesitendo. Igy a kollektor mar a foldon is van.
Az egyenfeszultsegu helyettesitokep a munkapont beallitasara szolgal kizarolag.A kozos(foldelt) kollektoros kapcsolas tulajdonsaga, hogy idealizalt esetben a bazison fellepo feszultseg lesz az emmitteren is (valosagban -0.6V kb.). Emiatt feszultseg erositesere nem alkalmas a kapcsolas csak aram erositesere. Egy ilyen kapcsolasnak a kimeneti impedanciaja joval alacsonyabb, mint altalaban igenylunk(pl. audio erosito), ezert azt illeszteni celszeru, amire a trafo alkalmas(idealis esetben vesztesegmentesen alakit at). Ezaltal az aramerositesbol feszultsegerosites is lesz, az erosites nagysagat(elsodlegesen) a trafo attetele fogja megszabni (ha a bemeneten meg tudja taplalni kello arammal a tranzisztoros kapcsolas).
A trafos dolgot azert szoktak emlegetni, mert jellemzoen feszultsegerositest akarunk elerni, ahhoz pedig kell a trafo ennel a kapcsolasnal.
-
#90120
hcl
titán
Dr. Szilikát
#90118
válasz
Dr. Szilikát
#90118
üzenetére
És ezt szakközépben így nem bírta kinyögni az elektronikatanárunk.
Mi se értettük.
-
#90119
aujjobba
addikt
Dr. Szilikát
#90118
aujjobba
addikt
válasz
Dr. Szilikát
#90118
üzenetére
Kozos kollektoros akar az lenni szerintem, marmint common-collector.
Nem foldelt. -
demars
addikt
Sziasztok.
Pici magyarázatot kérnék tranzisztoros alapkapcsolásokkal kapcsolatban. A földelt emitteres kapcsolás egyértelmű, viszont a földelt kollektoros kapcsolásnál a kollektor ugyan úgy tápon van, a fogyasztó kerül át az emitter körbe. Ez mitől lesz földelt kollektoros kapcsolás?
Az emitterkövető kapcsolás fázis fordító ezzel a gyakorlatban mit érek el?
Egyenárammal próbálgatok, de azt olvasom (még csak tanulom, olvasok a témában), hogy sinus jel erősítésénél kell tekercs a körbe. Hogy lesz a kimeneten sinus?Köszönöm
-
#90114
#68216320
törölt tag
Dr. Szilikát
#90110
#68216320
törölt tag
válasz
Dr. Szilikát
#90110
üzenetére
Valamelyik forumban mintha velem is jott volna szembe a diodas megoldas. Koszi, ez egy altalanos vedelemnek megjegyezve.
Ez a femforgacs pakagegy tisztito a HQ-ban miert ilyen draga? [link]
Malaj bikinis csajok is jarnak hozza?@Pötyi:
En alpakka talcan szoktam lecsapni a felesleget. Arrol szepen lejon 1mp mulva, amint kihult. -
#90113
tordaitibi
veterán
#68216320
#90106
-
#90110
Dr. Szilikát
őstag
#68216320
#90108
Dr. Szilikát
őstag
válasz
#68216320
#90108
üzenetére
Védődiódákat szokás alkalmazni, IC-n belül és kívül is, ilyenekkel védik a HDMI stb. csatlakozásokat is (plusz még beiktatnék egy valamilyen nagyimpedanciás fokozatot, amin már nem menne vissza káros impulzus):
Nem én firkáltam össze, netes kép.
Pákahegynél néha az is elegendő, hogy hozzáérintem egy hideg fémfelülethez, ami lekapja róla az ónt. Vagy rézforgács, esetleg acélforgácsból ez a fajta:
https://prohardver.hu/tema/hobby_elektronika/hsz_88077-88077.html
-
#90108
#68216320
törölt tag
Dr. Szilikát
#90107
#68216320
törölt tag
válasz
Dr. Szilikát
#90107
üzenetére
Tapasztalatból mondom, hogy nekem sikerült már hazavágnom egyet, hogy kikapcsolt állapotában megfogtam egy rca csatlakozót az audio kábelen (video/audio csati->erősítő), hogy az erősítőbe dugjam.
A középső részéhez is hozzáértem és éreztem egy nagyon kicsi statikus kisülést.
Na, ezután teljesen torzan szolt onnéttól a chip.
De fórumokon elég szerteágazó a hibák köre.Ezért gondoltam arra, hogy most abba a gépbe, amit éppen próbálok életre kelteni, pakolnék valami extra védelmet.
Amúgy esetemben egy 8580 a chip: [link]Más:
Pákahegyről a szivacs nekem nem szedi le rendesen a forraszanyag felesleget. Mivel lehetne használat közben kényelmesen eltávolítani a felesleges 1-1 cseppet?
-
#90107
Dr. Szilikát
őstag
#68216320
#90106
Dr. Szilikát
őstag
válasz
#68216320
#90106
üzenetére
SID kimenete után már van egy emitterkövető, de ha valaki attól tart, hogy még azon is visszahat valami impulzus (ha ugyan életszerű), lehetne beiktatni még egy elválasztó fokozatot, amin már tényleg nem lenne életszerű.
Nem feltétel a galvanikus leválasztás, a kimenet megvédésére:
http://www.devili.iki.fi/Computers/Commodore/C64/Service_Manual/Page_10.html
-
#90106
#68216320
törölt tag
tordaitibi
#90105
#68216320
törölt tag
válasz
tordaitibi
#90105
üzenetére
Szerintem félreértetted, bocsánat, ha pongyolán fogalmaztam.
Az, hogy az hcpl7800 ic kimenetén lesz +/-2.5V, az max az erősítőt zavarja.
Nem az erősítő bemenetét szeretném megvédeni, hanem a C64 SID audio kimenetét.A lényeg, hogy a SID kimenete szereti a minél magasabb impedanciát és a "semmi" egyéb rákerülő feszültséget.
Ezért gondoltam, hogy ez az opt-amp lenne a megoldás. Tehát mégegyszer, a C64 SID ic kimenetét kellene megvédeni. Rövidzártól, visszirányú feszültségtől, ilyesmi. -
#90105
tordaitibi
veterán
#68216320
#90104
válasz
#68216320
#90104
üzenetére
Ez is ki tud ülni +-2,5 voltra a kimenetén, mivel 5V a tápfesz.
Nem ismerem a C64 lelkivilágát de ha vonalszintet elvisel, miért nem használsz a bemeneten gyorskapcsoló diádákat ellenparalell, vagy szupresszordiódákat?
Méretezhetően 1-2V felett nyit, semmit nem enged efelett a bemenetre, és erre mikroszekundum nagyságrendbe képes.
Alatta meg mintha ott se lenne. Nem pontosan így de gyakorlatilag elhanyagolható.
Ezt kombinálva egy 1:1 leválasztóval garantáltan minden külső tranziens ellen védett lesz a bemenet. -
#90104
#68216320
törölt tag
tordaitibi
#90103
#68216320
törölt tag
válasz
tordaitibi
#90103
üzenetére
Az egyik dolog amire használnám, az a Commodore 64 SID chip védelme lenne.
Alapvetően a földhurok elkerülésére jó megoldás az 1:1 transzformátor.
Viszont ez a chip nagyon könnyen degradálódik, ha kívülről érkezik valami feszültség rá. Például vacakabb audio cucc későbbi bekapcsolásából, etc. Fórumokon elég sok fajta elhalálozásról olvasni.
Némelyik "csak" annyira degradálódik, hogy az egyik csatorna halkabb lesz vagy torzabb, de ugye az sem használható igazából már így tovább.
A lényeg, hogy a transzformátor ez ellen nem tud védeni, ezért gondoltam opt-amp megoldásra.
Fórumon volt aki ajánlotta a HCPL-7800-at.
Ha mondjuk csak C64 SID chip védelmére használnám, akkor oda jó lehet szerinted a hcpl7800?
Milyen egyéb alkatrészek kellenének még hozzá? -
#90103
tordaitibi
veterán
#68216320
#90101
válasz
#68216320
#90101
üzenetére
Nem ismerem az igényedet pontosan valamint nem tudom mennyire vagy highend hifi vájtfülű maximalista de szerintem az autóhifi szaküzletekben kapható 1:1 vonali leválasztótrafót neked találták ki.
Ha ez nem felel meg, a csillagos ég határig kapható PA vagy stúdió célú leválasztótrafó.
[link]
Optocsatolóval átvinni véleményem szerint vagy sz@r lesz a végeredmény vagy nagyon drága lesz mert annak van mindene csak erre megfelelő linearitása nincs.
Van direkt erre való pl. a HCPL-7850 de az sem egy nagyágyú.
Moduláció, pl. FM vagy digitális nélkül nem lesz az igazi.
Pl. analóg:
-
, az életben meg nem találtam volna
Megy az idő...
? (olyan égőt vettem volna, csak nem találtam)
Új hozzászólás Aktív témák
Hirdetés
ekkold- Büszke apukák és anyukák topikja
- Milyen processzort vegyek?
- Milyen routert?
- Miskolc és környéke adok-veszek-beszélgetek
- Gaming notebook topik
- Melyik tápegységet vegyem?
- Samsung Galaxy Watch7 - kötelező kör
- LEGO klub
- Crypto Trade
- Új játékmenet előzetest kapott a Neo Berlin 2087
- További aktív témák...
- Windows, Office licencek kedvező áron, egyenesen a Microsoft-tól - Automata kézbesítés utalással is!
- Bomba ár! Dell Latitude E5550 - i3-5GEN I 8GB I 128GB SSD I 15,6" HD I W10 I HDMI I Cam I Gari!
- Samsung Galaxy S21 FE 128GB // Ajándék // Számla // Garancia //
- Eladó Lenovo ThinkCentre M910q i7 16GB / 12 hó jótállás
- iPhone 15 128GB Black -1 ÉV GARANCIA - Kártyafüggetlen, MS3069, 93% Akkumulátor
Állásajánlatok
Cég: FOTC
Város: Budapest
