Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
demars
addikt
Van egy szinte új makita horonymaróm, gyakorlatilag.használhatatlan, mert állandóan letilt (piros led világít, megáll). Volt szervizben, azt mondták minden rendben van, fában próbálták, szuperül működik.
Ettől függetlenül nálam nem.
Szeretném kiiktatni ezt a tiltó elektronikát. Még nem szedtem szét, mit keressek? Hogy néz ki? Javított már valaki ilyen eszközt? -
baly81
aktív tag
Tapasztalataim szerint, ezeken a cellákon már 2-300 mA körüli terhelés olyan feszültségesést okoz, hogy alig tudsz belőle kivenni néhány 10 mAh-át... Ráadásul a kapacitás is töredéke egy új akku nominal értékének. Ha kis töltőáram (2-400 mA) hatására is érezhetően melegszik a cella, akkor a belső ellenállása az egekben van... A legtöbb esetben csak a kinlódás van az ilyen 2,6V alá merült cellákkal!
Apósom hajnyírójába tettem most egy bontott 18650-est, mért kapacitás 150 mA kisütő árammal 600 mAh (4,20 V - 2,70V tartományban) belső ellenállás 250. Max ilyenbe jók ezek, mert itt a terhelés nem haladja meg az 100 mA-t. -
válasz
#17416704
#91195
üzenetére
Ha tudod, hogy nem túl régóta van mélymerülésben a 0.6V cella, akkor akár még menthető is lehet, a degradáció időarányosan nő. Neked csak pár napja van ilyen állapotban, ha jól olvastam.
Nekem van olyan akkupakkból bontott cellám, ami hónapokig volt 1V alatt, mégis használható maradt. Feltöltés közben enyhén langyos, ami azt jelzi, hogy már károsodott, de feltöltve tartja a töltést és egyszerűbb feladatokra még jó lehet (ahol nem kell másik cellát mellé tenni, pl zseblámpa, 1cellás powerbank stb). Kis árammal kell tölteni. -
#17416704
törölt tag
válasz
Reggie0
#91193
üzenetére
Nem vacakoltam, szétbontottam az akku-t teljesen. A problémás cellapárosból most mérve az egyik 0.6V, a másik 0.00V. Ez utóbbi húzta le gondolom az egészet.
Lehetne vacakolni, hogy azt amelyiken még mérhető valami, megpróbáljam lassan tölteni, de tartok tőle, hogy véglegesen degradálódott már. Szóval hagyom a fenébe.
Viszont így lett most 4db működő cellám.Hogyan kellene tesztelni?
Arra gondoltam feltöltöm őket és lemerítem teszteléssel. Ezzel megméri a töltő a kapacitást. Aztán újra feltöltöm, majd hagyom 5 napig és rámérek. Ha nem isik nagyon a feszültség, akkor használhatóak.
Viszont milyen töltőárammal töltsem és mennyivel merítsem?
-
Erwinke
aktív tag
Udv

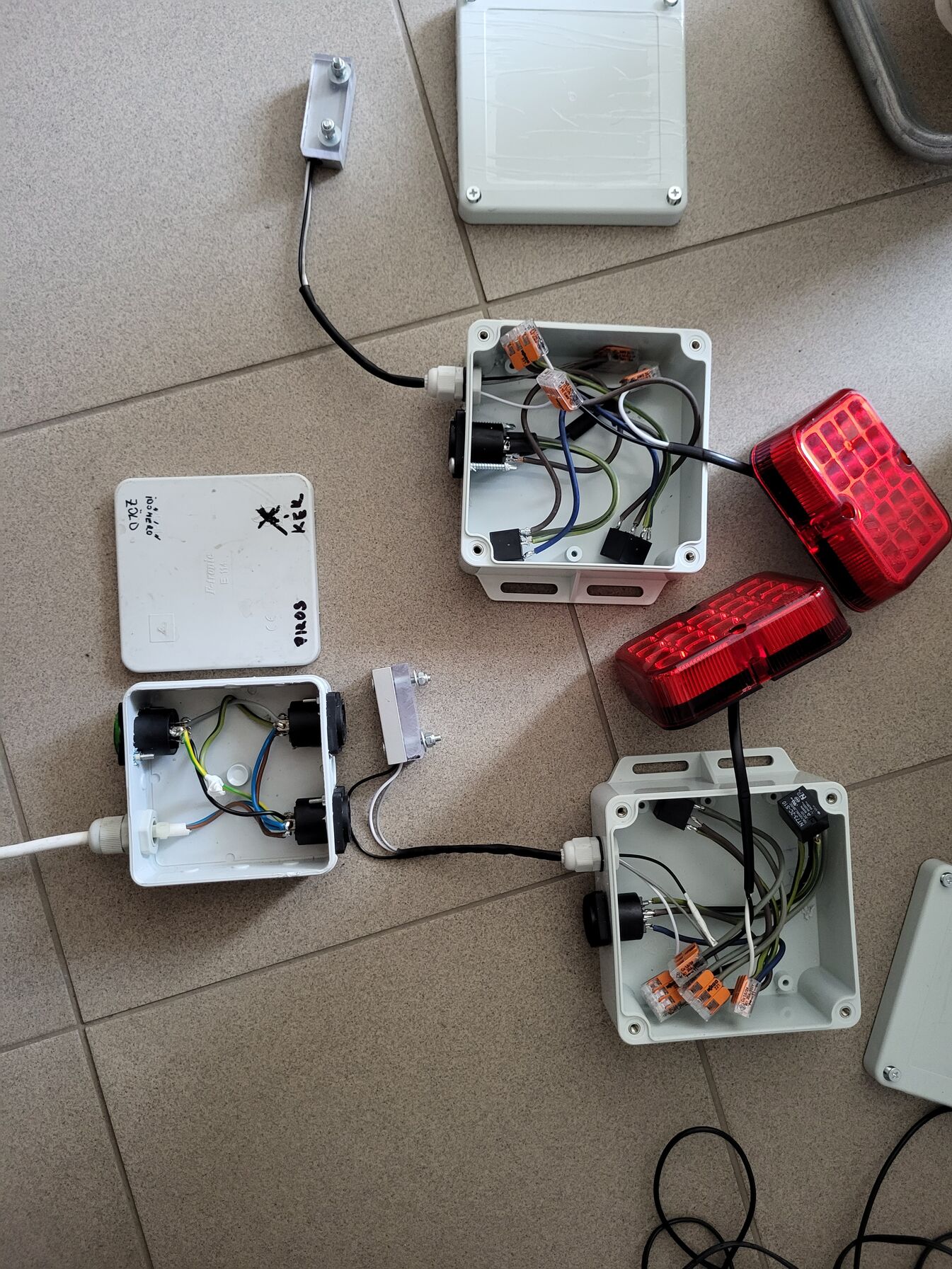

Lefenykepeztem mindent hatha igy erthetobb lesz.

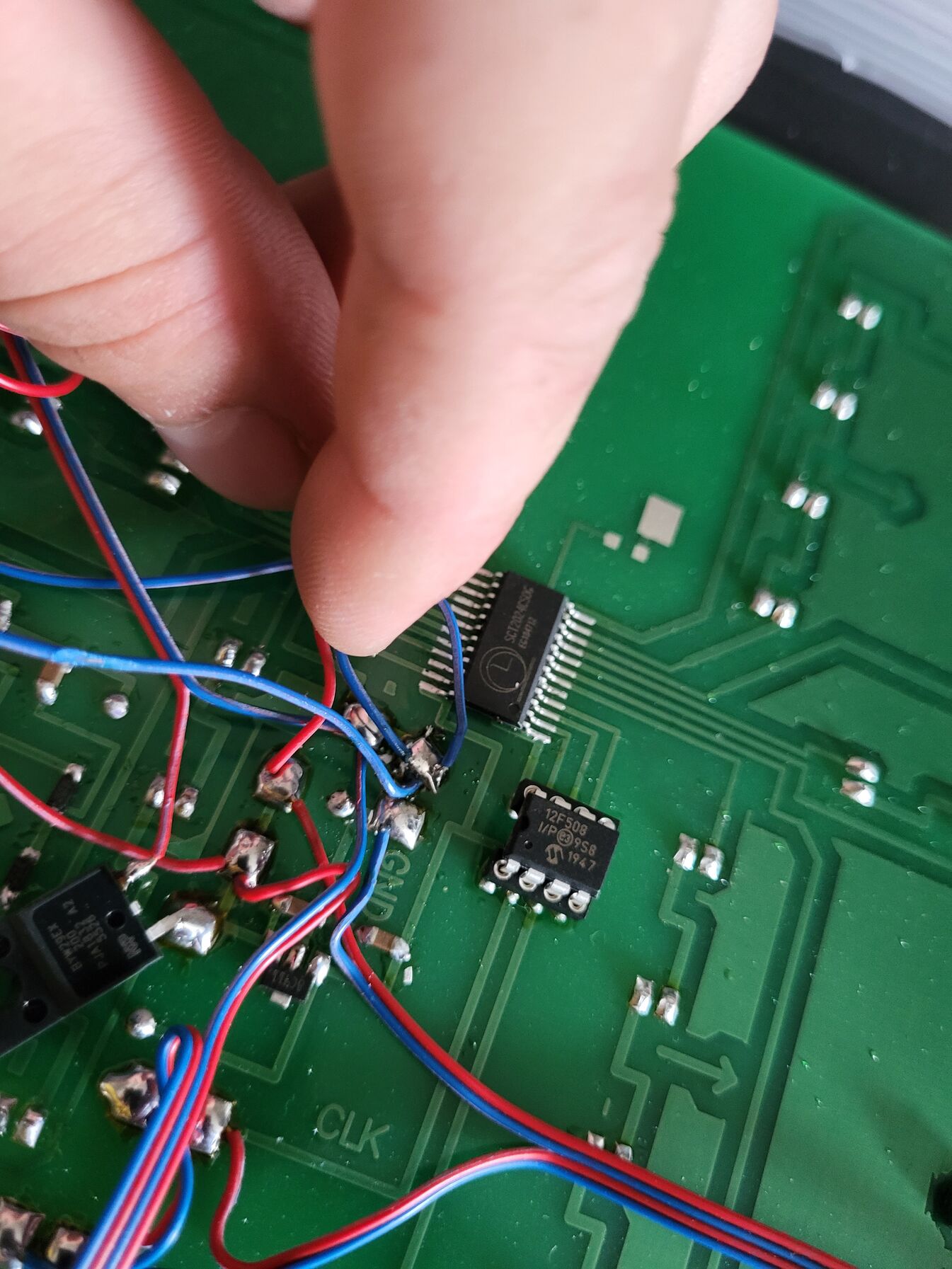

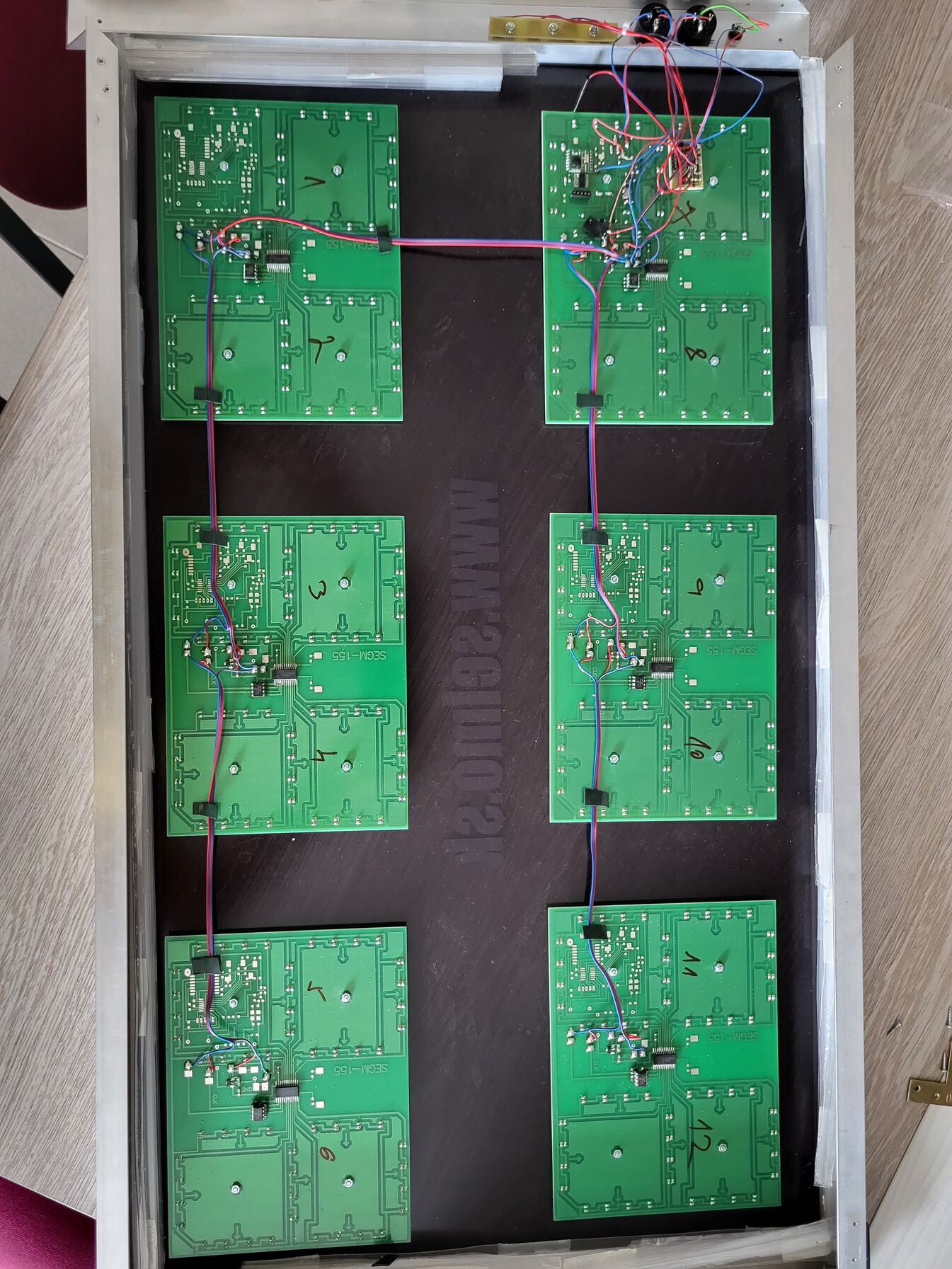

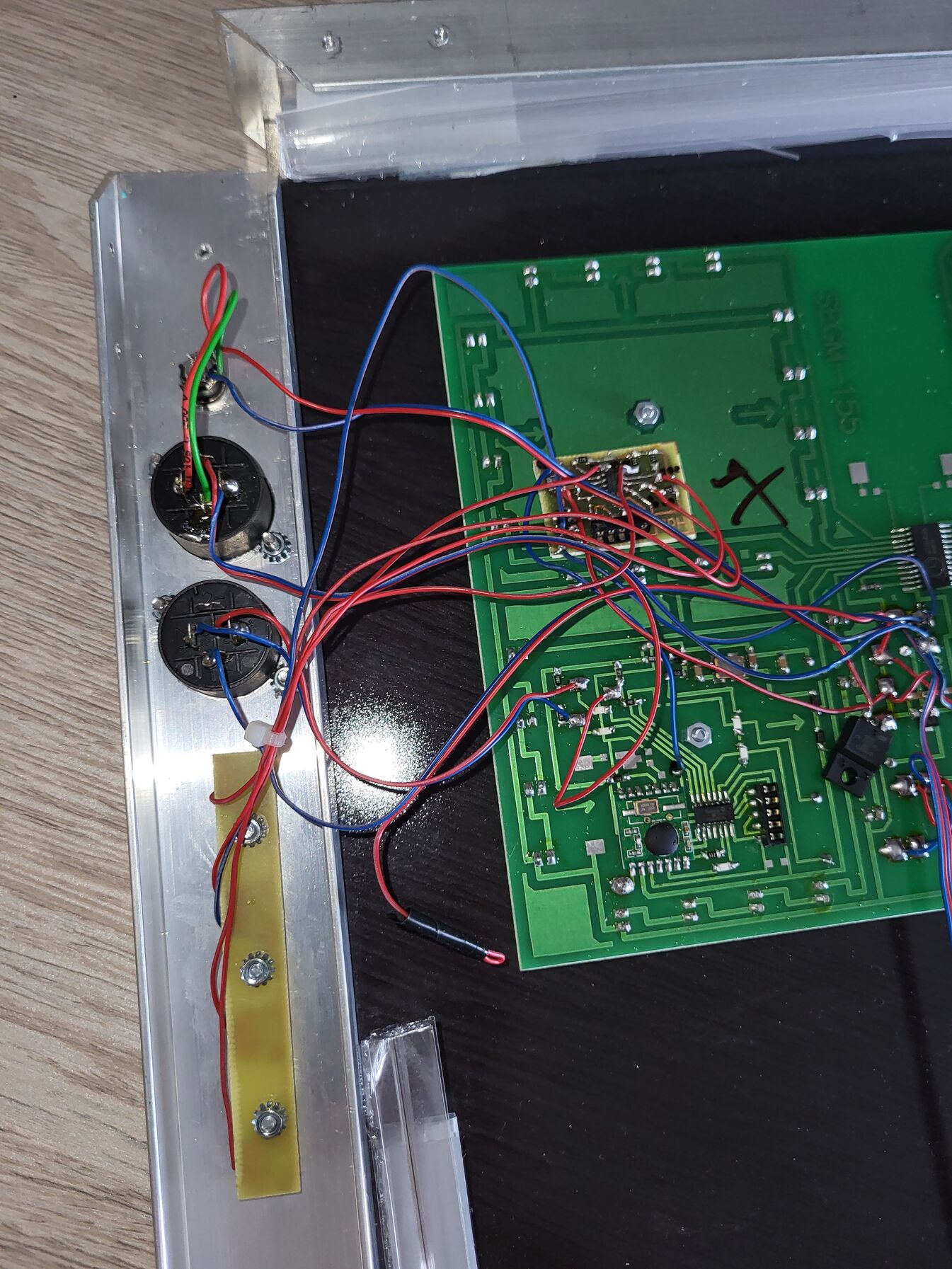

Ez az idomero. Van rajta egy taplalasi dugo onnan 12v ot kap. Majd az egyik fekete csati megy ki a fotocellas erzekelokre ahogy atfutsz rajta elinditja a stoppert.
A masik fekete csati kuldi ki a jelet(5v) a tercsekhez [kép] [kép] [kép]. Az utolso kepen lathato forrasztas piros vezetekje nincs bekotve a csatlakozoba. De mivel 4 eres a dugo es a kabel igy nehez volna kivinni megegyet. Pedig megoldhato volna. Es akkor lehet nem lenne ez a gond. 🤔
De ahogy meregetem nincsenek is parban h plusz minusz. Eleg erdekes az egesz rendszer.Ebbe a kotodobozba megy az also reszre. Zoldsarga a kimenet. Szurke fekete egyik masik jel bemenet. Es osztodnak szet a 2 tercsre.

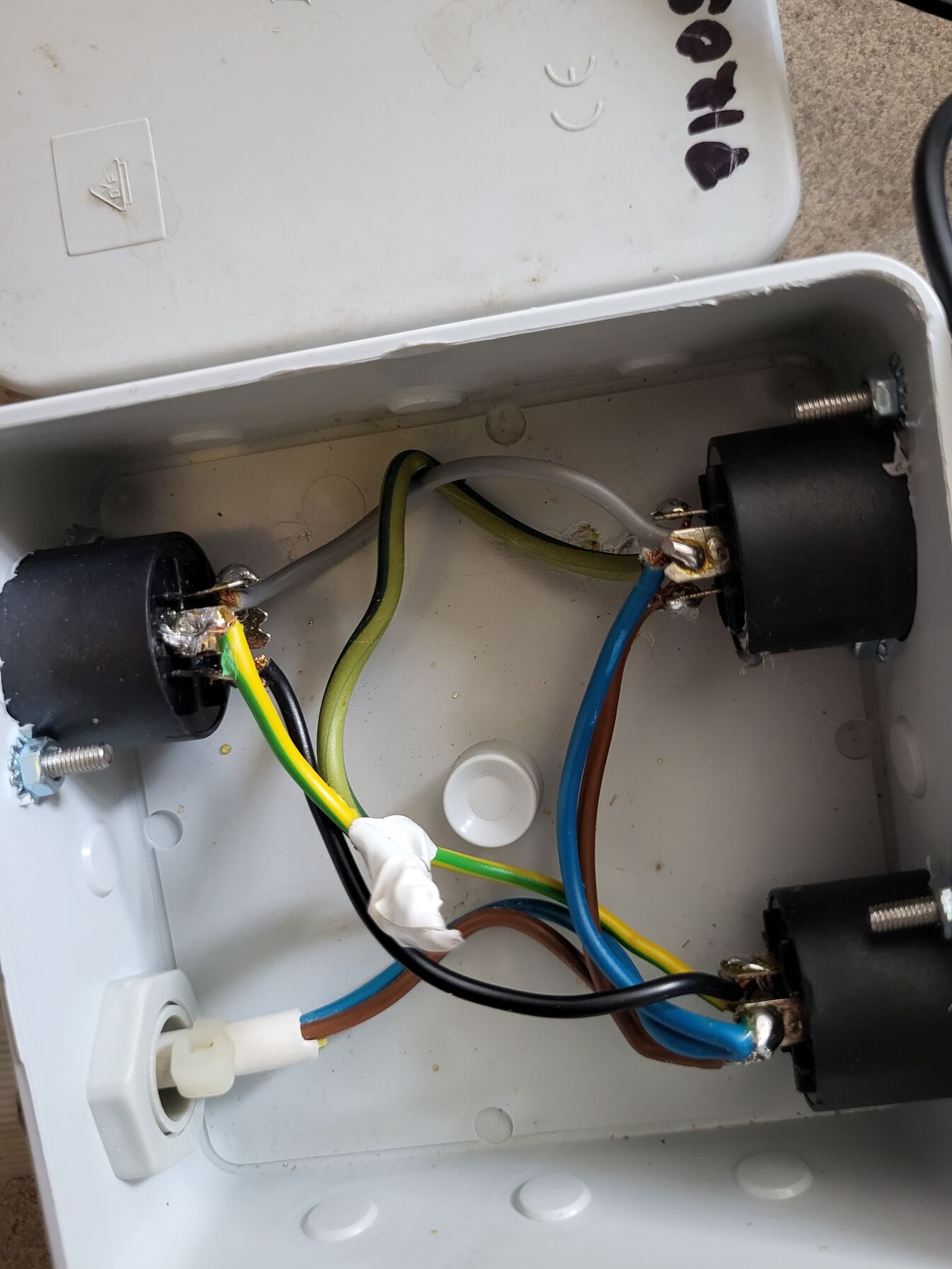

Es ezek igy egyben alkotja az egeszet. Ott lathato a magnes kapcsolo ami ha kilovik a tercset beugrik es nyitja a 2 relet
Egyik COM-NO n a +12V - Lampa pozitivja van es igy kivilagit a jelzo feny, h kilove.
Masik rele COM-NO n az 5V signal. Igy megkapva a szamlalo a jelet es megallitja az idot.Kimertem azt is, h a szignal 0tol merem egyik 5v meg masikat akkor az egyik 4.9v a masik 5.9V
Gondolom ezert kellene betenni egy ellenallast, h tudja a tabla melyiket kell megallitania. -
Reggie0
félisten
válasz
#17416704
#91187
üzenetére
Nem para, oda lehet nyomtatni muanyagot. Van aki komplett akkupakkot nyomtat-gyart regi lapcsihoz: [link]
Probalj meg kulsoleg ovatosan ratolteni a rossz akkukra. Ha visszament 2.5V fole es ugy sem hajlando indulni a gep, akkor az akkupakban levo vezerles orokre letiltott. Talan ki lehet cserelni vagy resetelni/atprogramozni(nem ismerem ezt a konkret tipust, utana kell keresni), de egyszerubb masikat venni, ha kaphato.
-
#91192
#17416704
törölt tag
Dr. Szilikát
#91190
#17416704
törölt tag
válasz
Dr. Szilikát
#91190
üzenetére
Tervek szerint Arduino alapú projekthez hasznalnam.
Vannak esp32 moduljaim, amik homerseklet/para szenzorokkal gyujtik az adatokat.
Azokat kenyelmesebb volna akkurol hasznalni.
Viszont kellene valami cella vedelem es ket cellat hasznalnek, szoval bms a tolteshez. -
#91190
Dr. Szilikát
őstag
#17416704
#91189
-
#91189
#17416704
törölt tag
Dr. Szilikát
#91188
#17416704
törölt tag
válasz
Dr. Szilikát
#91188
üzenetére
Igen, úgy nézem 4db cella rendben van (1a, 1b, 2a, 2b).
Lehet hagynom kellene a fenébe és szétbontani.
A 3a, 3b cellákat csutkára lemeríteni, leadni gyűjtőbe.
De a 4db "jó" cellát feltölteni, majd hagyni pár napig állni és megmérni. Ha nem zuhannak be talán valami barkácsolásra még jók lehetnek.Ez járható út lehet?
-
#91188
Dr. Szilikát
őstag
#17416704
#91187
Dr. Szilikát
őstag
válasz
#17416704
#91187
üzenetére
Akkor ez vagy másképp működik ilyen szempontból, mint az általam vizsgált HP, vagy nem emlékeztem már pontosan, hogy töltés hatására bekapcsolhat a BMS még akkor is, ha egy tag 2,5 V alatt van.
Az biztos, hogy terhelés közben ezen a ponton letilt, ezt pontosan követtem műszerrel is, hogy mi történik.
A 2,5 V alá került cella sajnos már beteges, belső átvezetés okozta önkisülésre is utal, hiába is emeled fel rátöltéssel. Meg elvben ilyenkor már olyan károsodást is szenvedhet, amitől feltöltve kigyulladhat. Nyilván nem a fém gyullad meg, csak előbb kifúj a nyíláson, majd felizzik, láttam már ilyet. (De az nem belső, hanem külső zárlat miatt történt.)
0,68 V főleg súlyos állapot, mert az már túl távol került a minimális értéktől.
-
#91187
#17416704
törölt tag
Dr. Szilikát
#91186
#17416704
törölt tag
válasz
Dr. Szilikát
#91186
üzenetére
Sajnos, nem meglepő módon, nem sikerült szépen szétszednem.
Az elektronika résznél vastagabb a műanyag és eltört a felső rész. Gyakorlatilag rejve maradt.

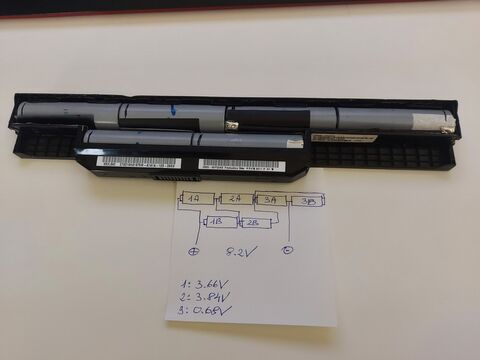

Kivenni így nem tudom a cellákat, de mérni igen. Az alábbi képen van a szerintem kialakított elrendezés és a mért feszültségek.
Hogyan tovább? Gondolom teljesen ki kellene venni a pakkot egy esetleges cellacseréhez. Pontosabban kettőhöz.
-
#91186
Dr. Szilikát
őstag
#17416704
#91185
Dr. Szilikát
őstag
válasz
#17416704
#91185
üzenetére
Ha bármelyik cella 2,5 V alatt van, a BMS kikapcsolt állapotba kerül, így az akkun nem mérhető semmi. A letiltódott védelem töltőáram hatására kapcsol vissza.
Ha van feszültség, az inkább arra utal, hogy a töltőáramtól akad ki felfelé irányba, ahogy említettem. Szétszedős videók találhatók némelyikhez, már amennyire megoldható.
-
#17416704
törölt tag
válasz
#17416704
#91180
üzenetére
Közben beugrott valami.
Mintha a 1-2 hete használatbasn lett volna az említett gép és az akku benne volt.
Sejthetőleg fel is töltötte talán.
Mi van, ha ez a 8.2V jelenlegi töltés azt jelenti, hogy a 3x2 cella közül az egyik páros lement zárlatba és gyakorlatilag 2x ~4.1V teljes feltöltést látok?
Létezik ilyen, hogy egy cella meghibásodás esetén ezt láthassam?Dr. Szilikát:
Most olvasom amit írtál.
Igen, én is arra gondolok, hogy jó lenne szétkapni a pakkot, hogy kiderüljön tényleg mi a helyzet.
Egyelőre nincs ötletem, hogy miként tudom szétszedni. (Asus A32-K53) -
#91184
Dr. Szilikát
őstag
#17416704
#91180
Dr. Szilikát
őstag
válasz
#17416704
#91180
üzenetére
10,8 V névleges, azaz 12,6 V töltési végfeszültség, amit külső tápról (CC / CV modul, labortáp) is rá lehet akasztani, esetleg lehetne játszani kevesebbel is.
De a töltés inkább azért szokott leállni, mert amikor egyik soros tag belső ellenállása megnő, a töltőáram hatására azon rögtön 4,2 V fölé ugrik a feszültség, viszont 4,25 V-nál a BMS lekapcsolja az egész telepet.
Ez ellen kisebb töltőárammal, azaz finomabb emeléssel lehetne fellépni (a laptop saját szabályzója nem "finomkodik", max. árammal akarna tölteni), de a hibás cella attól úgysem javul meg.
A terhelést is kevésbé fogja bírni, így hamar 2,5 V alá bukik, ott meg azért dob le a BMS.
Ha azt mondod, hogy jelenleg is 2,5 V alatt van valamelyik tag, lehetne éppen külső táppal adni neki, hátha a BMS "szivárogtat" rá annyit, hogy lassan felhúzza. De ez sem jelent megoldást. Szét kellene szedni akkut, mérni, cellákat cserélni.
-
#91183
Dr. Szilikát
őstag
yazoo1
#91182
Dr. Szilikát
őstag
válasz
yazoo1
#91182
üzenetére
Minden tranzisztor vagy stab. IC annyira melegszik, amennyire terhelik és az lehet normális / tervezett, ha belefér a specifikációba, illetve hőmérsékleti tűrésbe is.
Például stabil terhelésnél a rajta eső feszültség és az átfolyó áram szorzata adja magát. Azt valahová tenni kell, hűtőfelületre stb. (Változó terhelésnél is, csak azt nehezebb mérni).
-
yazoo1
tag
válasz
Dr. Szilikát
#91157
üzenetére
De vajon miért melegszik az egyik, tranzisztor… lehet gyárilag így elfogadható, amikor fesz alatt van..?!
-
#17416704
törölt tag
Sziasztok.
Ha egy laptop akku (10.8V) lemerült és jelenleg 8.2V-on áll és nem megy bele a töltés, bár OS kijelzés szerint tölti, akkor van valami biztonságos út arra, hogy tegyek bele manuálisan annyi töltést, hogy a cellák 2.8V+ feszültség felett legyenek?
Csak tipp, de talán ez felett már kezelni maga is a töltést majd. -
Erwinke
aktív tag
Szarazan probaltuk le eloszor.
Nincs keverve. Mint lathatod csak a rele kapcsol 12v ra. Es az egyik rele kuldi az 5V ot a szamlalora vissza csukaskor. A masik rele meg a 12V ot a led lampanak, h kilottek.
Ma d.u megyunk ugyis ossze rakni akkor lefenykepezem es irok reszletesebb leirast.
Szerinten ugy lesz a leg vilagosabb.Koszi
-
#91178
demars
addikt
tordaitibi
#91168
demars
addikt
válasz
tordaitibi
#91168
üzenetére
Rákerestem, olvastam több elméleti írást is. A lényeget "értem", tehát a "nyesegetést". Amatőrként viszont a megvalósítása még nem tiszta, az az ha jól értem (és a triac működését is), triac begyújtása után nincs szükség vezérlő (begyújtó) jelre, kikapcsolni nem lehet (perióduson belül nem lehet a gyújtás szöget változtatni) null átmenetnél kikapcsol, az újra bekapcsolásához ismét kell egy vezérlő jel (impulzus).
Ez számomra nagyon hasonló a PWM -hez.
Szóval ennél a technikánál is kell egy vezérlő ami az impulzusokat adja (egyik doc-ban egy komparátoros megoldást olvastam, ennél a bemeneti jel fűrész jel volt).
Nagyon lesarkítva egy triac-ot is meg lehet vezérelni pl egy mezei 555 IC-vel?
Illetve ha maradunk a fúrógépnél, és a triacos szabályozásnál, a szükséges "teljesítmény" változását egy potméter állításával követi le ( ez lesz a fúrógépnél a sebesség állító forgó kapcsoló).
Bocs, ha kissé szakmaiatlan voltam, remélem nem írtam nagy badarságokat! -
kisi
aktív tag
válasz
Reggie0
#91175
üzenetére
Szerintem ezt kétszer kellene elképzelni, pályánként a tűzoltóknak egy-egy ilyen kapcsolással, Valószínűleg a táp közös.
Nem lehet, hogy a víz a ludas? valahol vizet kap a cucc, és indikál egy fals jelet?
Amúgy javasoltam egy ilyet, szerintem ne keverd a 12 voltos cuccokat az 5 volttal..Nem túl szerencsés. Az IC, meg a kondik egy sör árából megvannak...
Szerintem dobj egy rajzot, hogy van kötve mindkettő, hogy egyben láthassuk az egész rendszert.
-
Erwinke
aktív tag
válasz
Reggie0
#91175
üzenetére

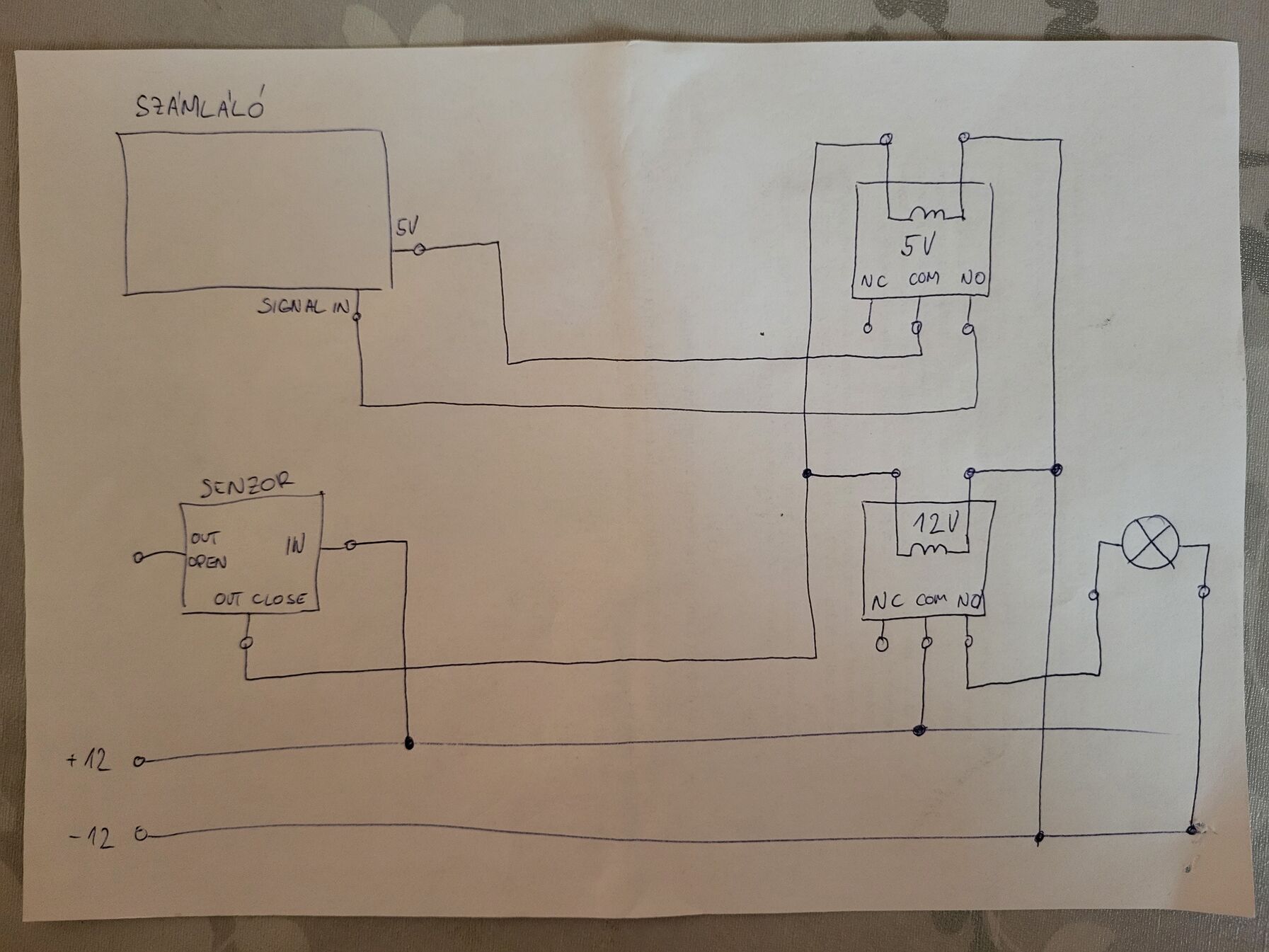

Bocsi. Ez egy tercsre van. Es 2db 12VDC relebol csinaltam az az 5V os rele aztan rajottem, h nem lesz jo es meg egy 12V osbol kell csinalni.
A szamlalon van itt a kepen egy 5V, az az 5V os signal kifele. Es ami lenn van meg a szignal in. Abbol van ketto,egyik a jobb oldali masik a bal oldali tercs idejet allitja meg.Szerk.:
Ha ugy van holnap megprobalom szetszedni a szamlalot, h mi ban benne. Lehet ugy egyszerubben rajottok hol verzik el a rendszer.
De az is nagyon erdekes, h az egyik jel allitja csak meg mind2 idot. A masik csak a sajatjat.
-
Erwinke
aktív tag
Sziasztok!
megcsinaltam ezt az aprosagot. Mukodik is csodalatosan.
Viszont.
Az egyik jel 10bol egyszer megallitja mind2 szamlalot.
Mert ugye itt van at 5v out a szamlaloban es van 2db 5v in.
Az egyik az egyik tercset allitja meg a masik a masikat.
Viszont az egyik jel sosem allitja meg mind2t a masik meg 10bol 1x.
Allitolag azert mert nincs ellenallas a jelen es azert egyik tuzolto azt mondta, h 5v os lampat kell kotni sorba a jelre es akkor nem fogja csinalni.
Nem tudom, h mukodhet pontosabban. Esetleg ha volna otletetek v ha van ebben a lampas dologban vlmi akkor megcsinalom ugy.Tiszteletem
-
#91173
Reggie0
félisten
tordaitibi
#91165
Reggie0
félisten
válasz
tordaitibi
#91165
üzenetére
Fazisszoget is kene merni a fesz es az aram kozott. Vagy egy sima dugaszos fogyasztasmerovel nezd meg.
-
#91172
Aryes
nagyúr
Dr. Szilikát
#91170
válasz
Dr. Szilikát
#91170
üzenetére
Ja hogy kefés, nemszóltam.
-
#91171
Dr. Szilikát
őstag
tordaitibi
#91165
Dr. Szilikát
őstag
válasz
tordaitibi
#91165
üzenetére

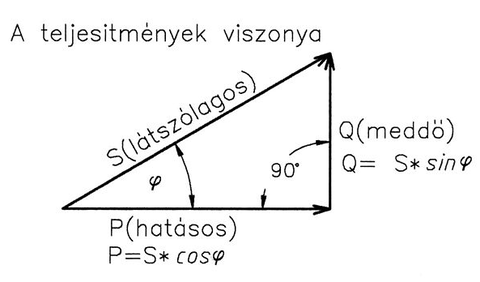

230 V x 0,4 A = 92 VA látszólagos teljesítmény (nem W).
U x I x cos φ lenne a hatásos teljesítmény (W), ami hő formájában elszáll a trafón.
A látszólagos teljesítmény, a hatásos mellett kiegészül egy meddő komponenssel, ami az elektromágneses teret generálja, majd összeomlás közben vissza is táplálódik a hálózatba, a szinusz hullámzása mentén.
Ezért is nevezik meddőnek, mert a hálózatot terheli (a vezetékeket is annyival vastagabbra kell méretezni), de mégsem felesleges, hiszen elektromágneses tér nélkül nem működne a trafó vagy motor.
Egy jó hasonlat talán, amikor a kerékpáros hátára egy meddő terhelést kötünk. Szegénynek azt a tömeget is fel kell gyorsítani, plusz energia befektetésével. De amikor nem teker, a tömegben tárolt mozgási energia viszi előre. De utána megint tekerni kell, ha haladni akar előre.
-
#91170
Dr. Szilikát
őstag
Aryes
#91169
Dr. Szilikát
őstag
Nyilván nem, de a kefés univerzális motoroknál ez nem is feltétel (nem frekvenciafüggő a fordulata), ezeknél nagyon jól bevált a triac-szabályzó.
Fúrógépek, vagy épp mosógépek gyakorinak számító típusai (ami nem inverteres). Régi Energomat most már nem számít (aszinkron).
-
#91169
Aryes
nagyúr
tordaitibi
#91168
válasz
tordaitibi
#91168
üzenetére
De attól még a szinusz frekvenciája nem változik. 🤔
-
#91168
tordaitibi
veterán
demars
#91167
-
#91166
leweegee
aktív tag
tordaitibi
#91165
leweegee
aktív tag
válasz
tordaitibi
#91165
üzenetére
Ilyenkor csak a transzformátor vasvesztesegét méred ami egy látszólagos teljesítmény, ennek kb. a tizede a valóságos teljesítményfelvétel, meg ugye terhelve a szekundert, ez az érték is lényegesen alacsonyabb. Szerintem rendben van az érték, de kíváncsi vagyok másnak mi a véleménye.
-
#91165
tordaitibi
veterán
Létezik hogy egy állandó üzemre tervezett 700VA transzformátoron a 230-as primeren 400mA-t azaz 92 W üresjárási fogyasztást mérek?
Nekem ez nagyon soknak tűnik, lehet enyhén menetzárlatos? -
#91164
tordaitibi
veterán
demars
#91154
-
#91163
Dr. Szilikát
őstag
Dinter
#91160
Dr. Szilikát
őstag
válasz
Dinter
#91160
üzenetére
A kétoldalas könnyebben lemelegíthető elvileg, ha szét kell szedni, a folyékony pedig egy jófajta epoxi-alapú ragasztó, ami rugalmasra köt, kicsit gumiszerű állag, ledörzsölhető fajta.
Tehát egyesíti a szilikonpaszta előnyeit, annak savhatása nélkül.
Így tekintve, kinek mi a szimpatikusabb.
-
-
Reggie0
félisten
válasz
ViZion
#91159
üzenetére
amikor kozel 0 feszultseget mersz rajta. Ha biztosra akarsz menni, akkor illik rovidrezarni, miutan leesett a fesz.
A frekivaltok pufferen jellemzoen van tolto-kisuto aramkor, a snubberekkel parhuzamosan szokas ellenallast tenni, szoval ezektol nem kell annyira fleni, ha eltelt par perc.
-
yazoo1
tag
Üdv!
Nice bf elektromos kapumnak kipurcant a fotocellás mozgásérzékelője.. vettem újat , felraktam, minden ok. Mértem egyenfeszultséget:35 V. 24 V al illene működnie a kapunak.
Mi okozhatja a nagyobb feszültséget? Hogyan lehet orvosolni? Rossz kötés vhol? Eddig mindenhol jó csak magát a motort nem szedtem szét.
van az egyik érzékelő nyákon egy 3 lábú tranzisztor(BD139), ami ki volt égve , ezért lett cserélve az egész , most azt veszem észre ( az újnál is, ) h. Melegszik. Valószínű a nagyobb áram miatt…
ötlet? -
Reggie0
félisten
válasz
DJ. Ru$y
#91136
üzenetére
Hat, sajnos akkor nincs sok lehetoseg a tap vegigmeresen kivul. Sokminden okozhat ilyen hibat. Eloszor is kene egy arammerot tenni az akkura es megnezni, hogy amikor a tap szerint valoban elkezd noni a terheles akkor valoban no-e az aram az akkumulatoron. Ha igen, akkor meg kene nezni a kimeno oldal aramat, hogy ott no-e. Ha egyik helyen sem no az aram, akkor a belso arammerojenek a koreben lesz valahol a gond. Ha az akkun no, de a kimeneten nem, akkor a DCAC inverternel lesz gond, vagy rosszul kapcsol vagy valamilyen induktivitas telitodik. Ha a kimeneten no, akkor a jelalak/fesszabalyozas lesz rossz valoszinuleg.
-
#91154
demars
addikt
tordaitibi
#91153
demars
addikt
válasz
tordaitibi
#91153
üzenetére
Szia.
Köszönöm a részletes infót!
Igen, erre voltam kíváncsi, hogy mivel lehet a fetet vezérelni, ugyan ezt a kapcsolást találtam neten. Könnyű breadboardon megépíteni. PWM szabályozást is értem.
A PWM jelet meg tudom nézni szkóppal ugye? -
#91153
tordaitibi
veterán
demars
#91152
válasz
demars
#91152
üzenetére
"11,4V hatására 0,005A azaz 5mA esik"
Fordítva, hülyülök vagy fogalmazászavarom kezd lenni...
0,005A hatására 11,4V esik, így a helyes.Azt a fetet a vezérlőbe az vezérli amit a tervezője megálmodott. A lényeg egy legalább 10-100% közötti kitöltési tényezőt tudó meghajtás.

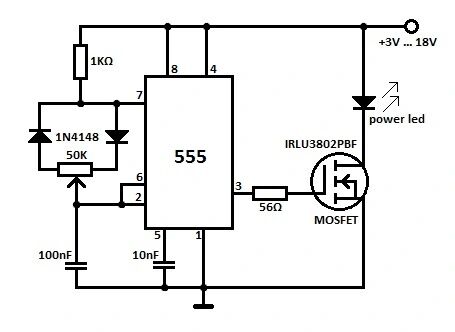

Hogy ez egy egyszerű 555 IC amit egy potival szabályzol, vagy egy mikrokontroller amit vezérelsz infra távirányítóról, okostelefon applikációval wifiről, okosostthon stb, ez itt most részletkérdés.A lényeg kb. ez, 100 módon kivitelezhető:

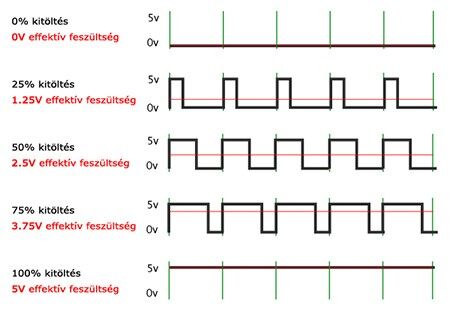

A potival elvileg 0-100, gyakorlatban 10-95% között változik a kitöltési tényező, annek arányában a led fényereje.A végeredmény ez, a ledek szépen átlagolnak, illetve nem, azok lekövetik a 10-30kHz villogást, a szemünk átlagol.
Mi meg azt látjuk hogy változik a fényerő.
Gondolom ezzel a pwm szabályzással nagyjából tisztába vagy.
Az előbb említett pufferkondival a ritka impulzusokat, pl. 25% kitöltés, kisimítjuk, ezáltal a példa ventilátor folyamatosan forog majd. -
#91152
demars
addikt
tordaitibi
#91151
demars
addikt
válasz
tordaitibi
#91151
üzenetére
Köszi.
Teljesen érthető!
A PWM és direkt ág kevert meg. PWM vezérlőre nem gondoltam, csak a kapcsolóüzemű tápra.Ha már ennyit rajzoltál, kérdeznék
a fetet mi vezérli? Gate hoz nem rajzoltál.
Köszönöm -
#91151
tordaitibi
veterán
demars
#91148
válasz
demars
#91148
üzenetére
Elnézést elírtam, PNP. Erre értettem hogy ki kell fordítani a kapcsolást a polaritások miatt.
A PNP az negatívra nyit és ugyanúgy mint az npn, földelt (azaz most a pozitív ág a föld!) emitteres kapcsolásba nagyon jól használható kapcsolónak, kicsi a szaturáció azaz kevés esik rajta.

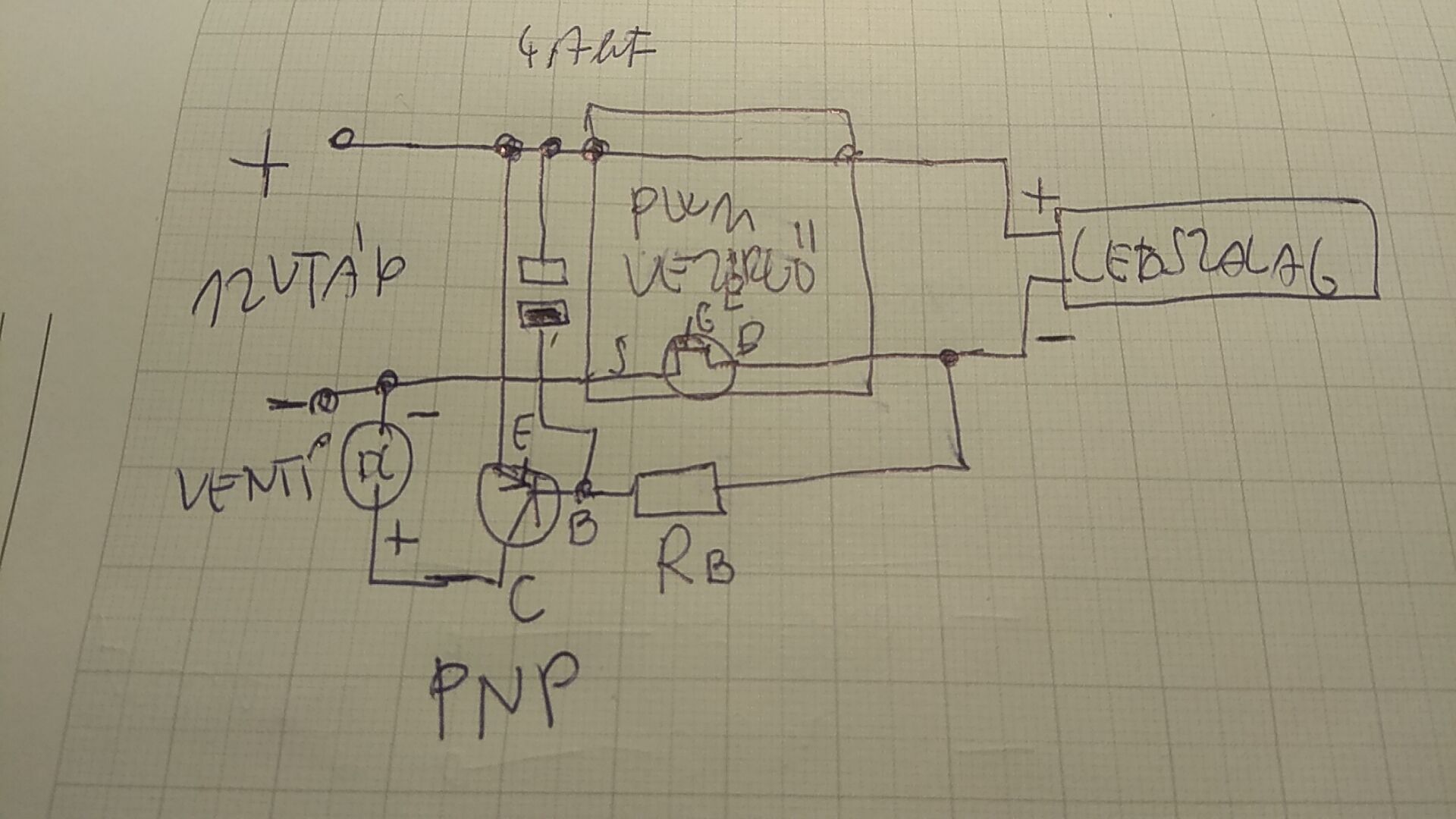

A rajzomon, bocs ha ronda,
látszik ahogy a + átmegy a ledszalag fényerőszabályzón. A negatívot kapcsolgatja egy fet a ledekre.
Ezzel a negatívval nyitjuk a PNP tranyót, a puffer ezért kell mert ha nem simítjuk, pontosabban átlagoljuk a PWM kimenetet, ugyanott vagyunk ahonnan elindultunk, a tranzisztor szorgalmasan kapcsolgat. A ventire 20% kitöltési tényezőnél 2,4V jut így. Ezzel nem fog forogni.
A puffert az első néhány impulzus feltölti, és ezt tartja is, azaz a tranyó folyamatosan nyitva marad, a ventire rákerül a teljes 12V tápfesz. és szépen forog.
Ha kikapcsoljuk a vezérlést, megszűnnek a puffert töltő impulzusok, az szépen kisül a tranyó bázisán és megáll a venti.
Ezt tudja jól megválasztott puffernél bármilyen kitöltésnél, azaz bármilyen led ényerőnél.
Ha nagyon hasogatom a szőrszálat, a puffert illene egy bázisosztó közepébe tenni vagyis a bázisellenállás 2 darabból áll és a közepén figyel a puffer.
Bázis ellenállás, Rb számítása, egyszerűség miatt veszünk egy 100-as bétát azaz áramerősítési tényezőt. Ez mutatja hogy a kollektorkörben mennyiszer tud nagyobb áram folyni a bázisáramnál, ez a tranyó erősítési tényezője.
Pl. béta 100, a ventillátor áramfétele 100mA, akkor ehhez 1mA bázisáram kell. Mivel pufferelünk is vagyis kondit is kell töltögetni, és még kis tartalék se árt, legyen 5mA.
A tranyó emitter-bázis átmenetén 0,6V esik, ezt kivonva tápfeszből,
12-0,6=11,4V
Mekkora az az ellenállás amin 11,4V hatására 0,005A azaz 5mA esik,
R=U/I vagyis
11,4/0,005=2280 ohm, ehhez a legközelebbi a 2,2Kohm. -
#91148
demars
addikt
tordaitibi
#91141
demars
addikt
válasz
tordaitibi
#91141
üzenetére
Igen, azt írták, hogy mindig nyit. Hogy érted, hogy ki kell fordítani?? NPN tranyót rajzoltam
PWM es dolgot értem, mármint, hogy a negatív ágat szaggatja.
Viszont ledes tápnál nyilván csak ezt a PWM ágat lehet felhasználni nem? Így viszont nem tudom értelmezni, hogy a bázis ágat kössem a szabályzott ágra kötni.

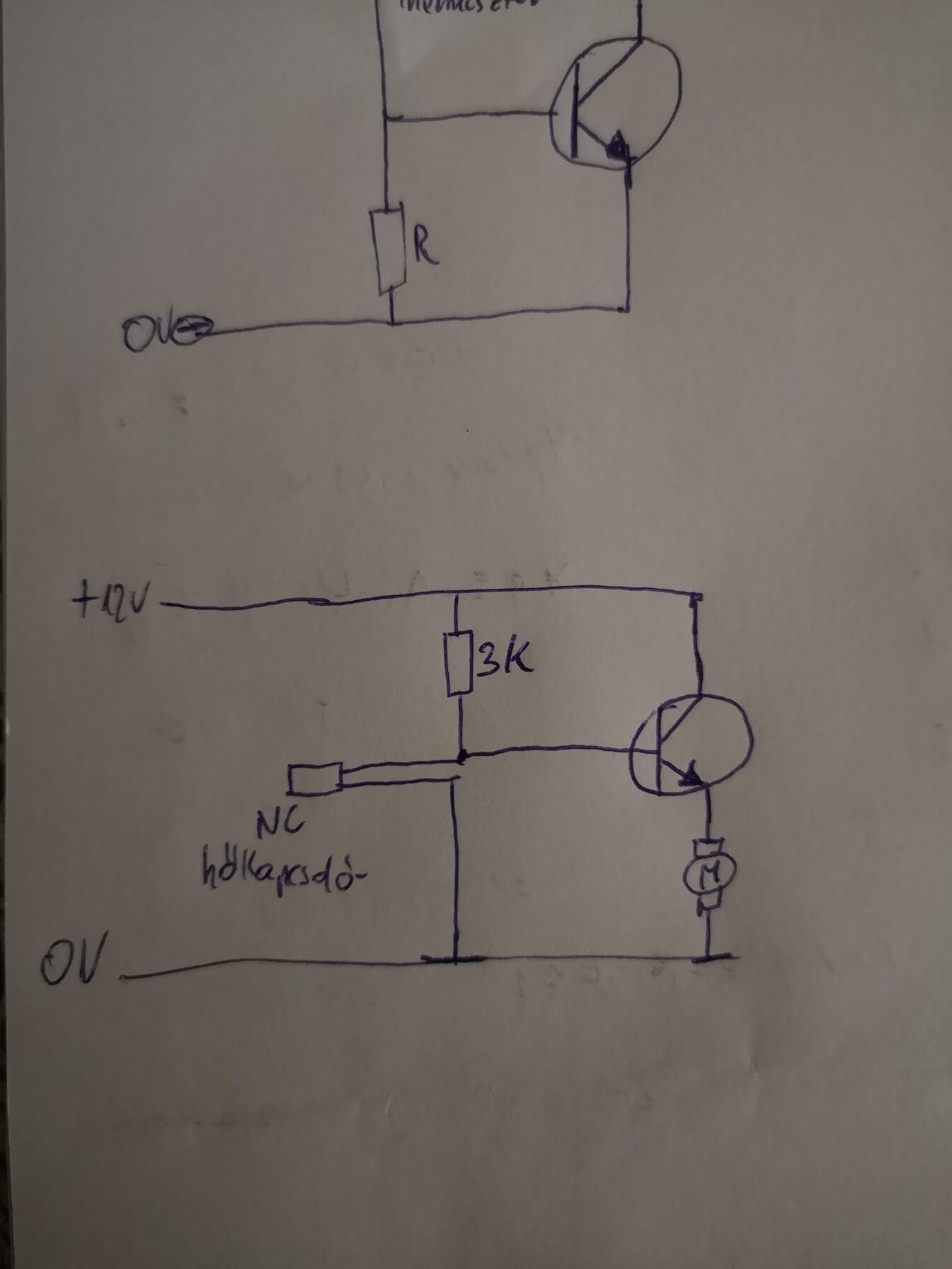

Készítettem egy másik rajzot: (tudom, ez még mindig nem az amire te gondoltál)
-
#91147
Dr. Szilikát
őstag
DJ. Ru$y
#91145
Dr. Szilikát
őstag
-
#91145
DJ. Ru$y
nagyúr
rednifegnar
#91143
DJ. Ru$y
nagyúr
válasz
rednifegnar
#91143
üzenetére
2 izzó már 120W, egy 70W-os PC terhelésétől viszont már megnyekken... A több táp próbálkozás volt, konkrétan 3 db gép volt rajta külön, egy ősrégi S775-ös, aztán egy HP szerver, ma egy i5-ös géppel (valami újabb táppal) volt tesztelve, ugyanaz a hibajelenség, kizártnak tartom, hogy a tápok mind inkompatibilisek a szünetmentessel...
Elvileg ennek kellene hibakódot dobnia kijelzőn, de úgy képzeld el, hogy semmit nem dob, túlterhelődik és túlterhelés miatt lekapcsolja magát.
Kimeneti frekit én nem találtam benne, de, átnézem még egyszer majd, csak nincs most itthon.Szerk.: Ahogy nézem csak a bemeneti frekit lehet állítani. A kimenetit ő intézi.
-
#91143
rednifegnar
senior tag
DJ. Ru$y
#91139
rednifegnar
senior tag
válasz
DJ. Ru$y
#91139
üzenetére
en kiprobalnek par dolgot, pl 3 v 4 izzoval is. masik pc-vel vagy egyeb kapcsolouzemu tappal (pl telo tolto, laptop tap stb), a szunetmentesen is lehet allitgatni dolgokat ha jol lattam, kimeneti feszt meg talan frekit is. van diagnosztikai szoftvere is, lehet az is mutatna valamit.
-
#91142
tordaitibi
veterán
DJ. Ru$y
#91134
-
#91141
tordaitibi
veterán
demars
#91131
válasz
demars
#91131
üzenetére
Így annyi ha a PWM ágba van mintha nem is lenne a tranyó.
Pozitívra kinyit, szünetre lezár.Ha a direkt 12 volton van amit rajzoltál, úgy jó de akkor a bázisellenállást kell a szabályzott ágra kötni és a bázist megpufferelni egy 1- 10mikrofaraddal mert megint ugyanott vagyunk, a tranyó ugyanazt a jelet adja a ventire mintha simán bekötnénk a ventit a szabályzott ágra.
Meg nem ennyire egyszerű, ha teljesen korrekten akarjuk akkor ki kell fordítani a kapcsolást és NPN tranya kell mert a led szabályzók a negatívot kapcsolgatják, nem a pozitívot. Azaz a rajzod szerint állandóan nyit a tranyó mert állandó a +.
A - van megszaggatva, mert N csatornás fetekkel ezt lehet kényelmesen kapcsolgatni, ez az általános gyakorlat. Földelt emitteres mintájára földelt source. A pozitív az állandó "test". Ahhoz képest szaggat a PWM a negatív ágban.
A hőkapcsoló jó ötlet, hogy mit figyeljen, hova legyen felfogatva, melyik hűtőbordára és hány fokon kapcsoljon az egyéni kísérletezést kíván. Ha esetleg a primer bordát figyeli, az érintésvédelmet és megfelelő elválasztást is normálisan kell kivitelezni. -
#91137
Speeedfire
félisten
Speeedfire
félisten
Sziasztok,
van egy autó hifim, aminél az erősítő néha protection módba megy. A manual alapján vágtranyó, vagy hangfal gond. Elvittem az erősítőt a hivoxhoz, azt mondták semmi baja. Ezek szerint akkor a hangszórókkal lehet a gond. A kérdés az, hogy okozhat e ilyen gondot hangváltó? Egy ilyen van benne, még nem szedtem szét. A hangszórók gyári tekercsesek még, egyedül perem hiba volt javítva csak.
-
DJ. Ru$y
nagyúr
válasz
Reggie0
#91135
üzenetére
Zsír új 12V/9Ah aksik kerültek bele, de ha akkumulátor probléma lenne, akkor a 2*60W-os izzónál is előjönne a probléma, de ott nem jön elő semmi ilyesmi, megy, mint a bolond. Amint rákerül a kapcsolóüzemű táp, abban a pillanatban megnő a terhelés, aztán átmegy túlterhelésbe, amitől elköszön és le is kapcsolja magát. Elektronikában nálam jártasabb ismerőseim is csak széttették a kezüket...
-
Reggie0
félisten
válasz
DJ. Ru$y
#91134
üzenetére
Akkumulator rendben van? Lehet mar tul nagy a belso ellenallasa es osszeomlik a feszultseg.
Halozatrol azert mukodik mindig jol, mert line-interaktiv szunetmentes, azaz a DCAC invertert nem hasznalja allandoan, hanem egy relevel kozvetlen a bemenetre kapcsolja, amig tartomanyon belul van a bejovo fesz.
-
#91134
DJ. Ru$y
nagyúr
tordaitibi
#91130
DJ. Ru$y
nagyúr
válasz
tordaitibi
#91130
üzenetére
Szinuszos. [link]
-
aujjobba
addikt
válasz
demars
#91131
üzenetére
Mi a jelentosege itt a tranzisztornak?
Marmint ahogy latom ez mindig nyitva lesz, mintha ott se lenne, es engedi a motort futni.
De ha mindig nyitva miert van egyaltalan ott, miert nem csak a motor van ott?Rb: a legegyszerubb modellben a tranzisztor kollektorarama = hFE * bazisaram, altalanositva kb. 100-as beta ertekkel szoktak szamolni.
Bazisaram meg ugye 12V/Rb. -
#91131
demars
addikt
tordaitibi
#91095
demars
addikt
válasz
tordaitibi
#91095
üzenetére
Szia.

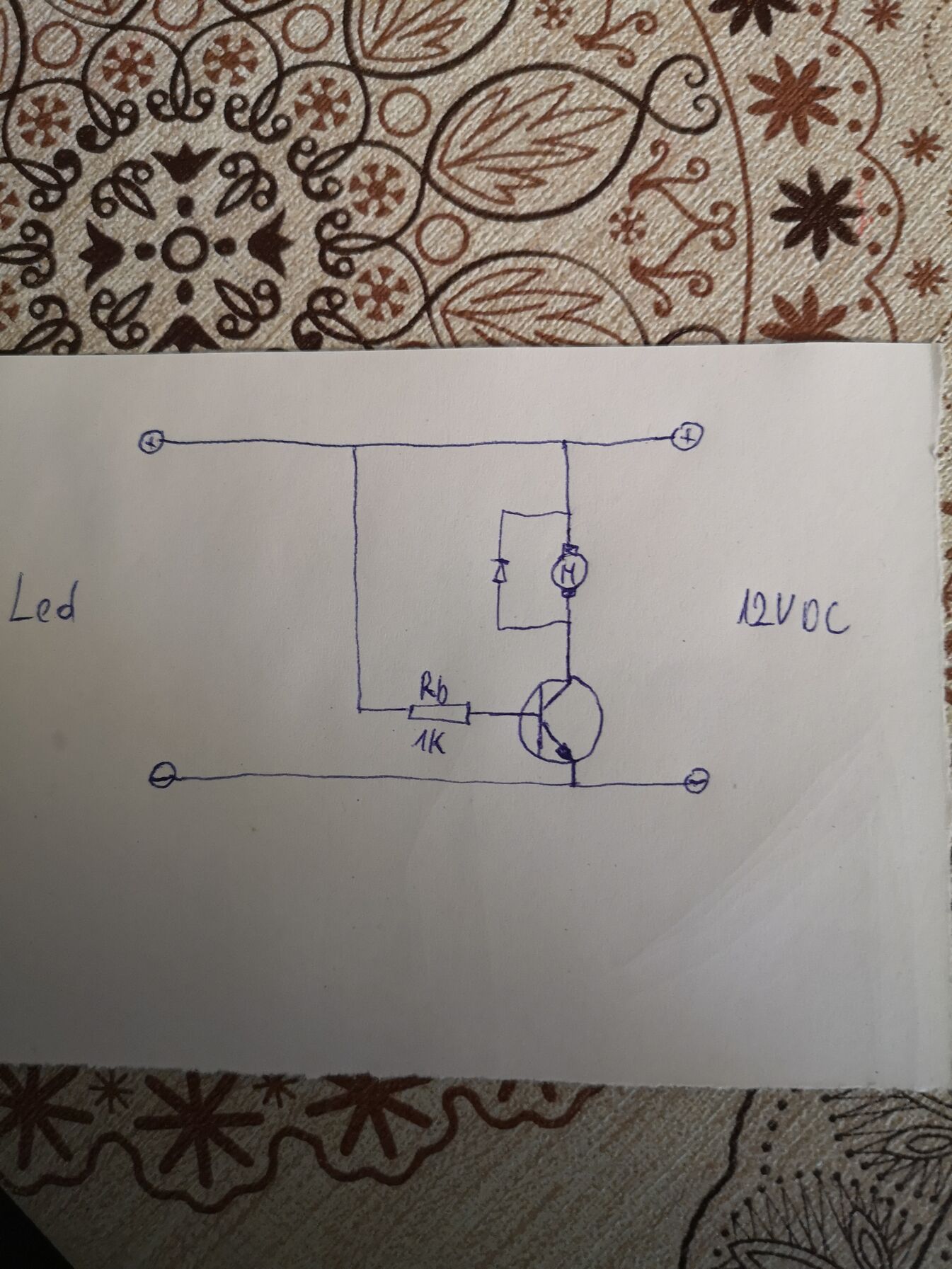

Ez a megoldás is jó lenne?
Az Rb értékét hogy tudom kiszámolni?
-
#91130
tordaitibi
veterán
DJ. Ru$y
#91129
-
DJ. Ru$y
nagyúr
Sziasztok!
Segítséget szeretnék kérni hozzáértőbbektől. Mi lehet a probléma abban az esetben egy szünetmentessel, ha 700W-os maximális terhelésű szünetmentes 120 W-nyi állandó terheléssel (2 db 60W-os izzó), nagyon szépen működik, mind 230-ról, mind aksiról, viszont amint egy kapcsolóüzemű pl. számítógép kerül rá ~70-80W fogyasztással, abban az esetben 230-ról simán üzemel, de amint átvált akkumulátoros üzemre, megemelkedik a szünetmentes által kiírt terhelés akár a 10x-esére vagy még többre és túlterhelés miatt kikapcsol.Segítségeteket előre is köszönöm.
(Szünetmenteses topikban nem hiszem, hogy tudnának segíteni, így inkább az elektronikai vonalról közelíteném meg.) -
#91128
#17416704
törölt tag
Dr. Szilikát
#91127
#17416704
törölt tag
válasz
Dr. Szilikát
#91127
üzenetére
De nagyon zavar a nagy melegedése is úgy alapvetően.

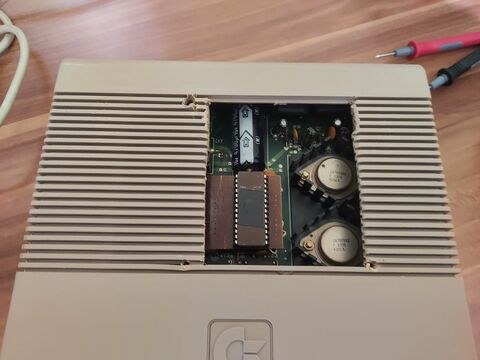

Úgy hiszem az eredeti tulajt is zavarhatta, mert egy marha nagy lyukat vágott a műanyag burkolatba és kívülről egy 8cm-es 220V (igen, ez még 220V) ventit rakott rá. És még van pár módosítás. (pl. parallel üzemmód, ami nem működött már nálam)
Ezért úgy döntöttem ennél a darabnál mindenképpen átalakítok, itt nem eseik nehezemre kipróbálni egy másik tápot.(Van egy szép állapotú 1541-em is, azt pár éve felújítottam. Kondicsere, fordulatszám kalibrálás, fej pálya kenés, ilyesmi. Az is melegszik, de rendben működik)
-
#91127
Dr. Szilikát
őstag
#17416704
#91126
Dr. Szilikát
őstag
válasz
#17416704
#91126
üzenetére
Ilyen egyszerű tápegységet nem lehet meg nem javítani (ha kavarom a szavakat).
Termikus igénybevétel miatt a 7805 valószínűleg belső, hőtágulással is összefüggő hibában szenved. Szokott lenni ilyen hiba, nem most találom ki (ha nem a lábának forrasztása tágult ki, ami már vicckategória is).
Nem véletlen, ha a (bizonyára) nagyobb hőterhelésnek kitett 7805 adta fel előbb és már barnára is elszíneződött.
Kondenzátorok itt nincsenek kitéve impulzusterhelésnek (nem kapcsolóüzemű táp), de esetleg azok is megnézhetők. Nem mintha az okozna ilyen hibát, csak mégis legyen jó állapotú. Emiatt kár kidobni.
-
#91126
#17416704
törölt tag
razorbenke92
#91125
#17416704
törölt tag
válasz
razorbenke92
#91125
üzenetére
Nem, nincsen más betáp. Kizárólag ebből jönne a 5V/12V.
Az egyetlen kimeneti csatlakozó még a soros kommunikáció, de ott nem jön betáp sehova csak adat i/o.

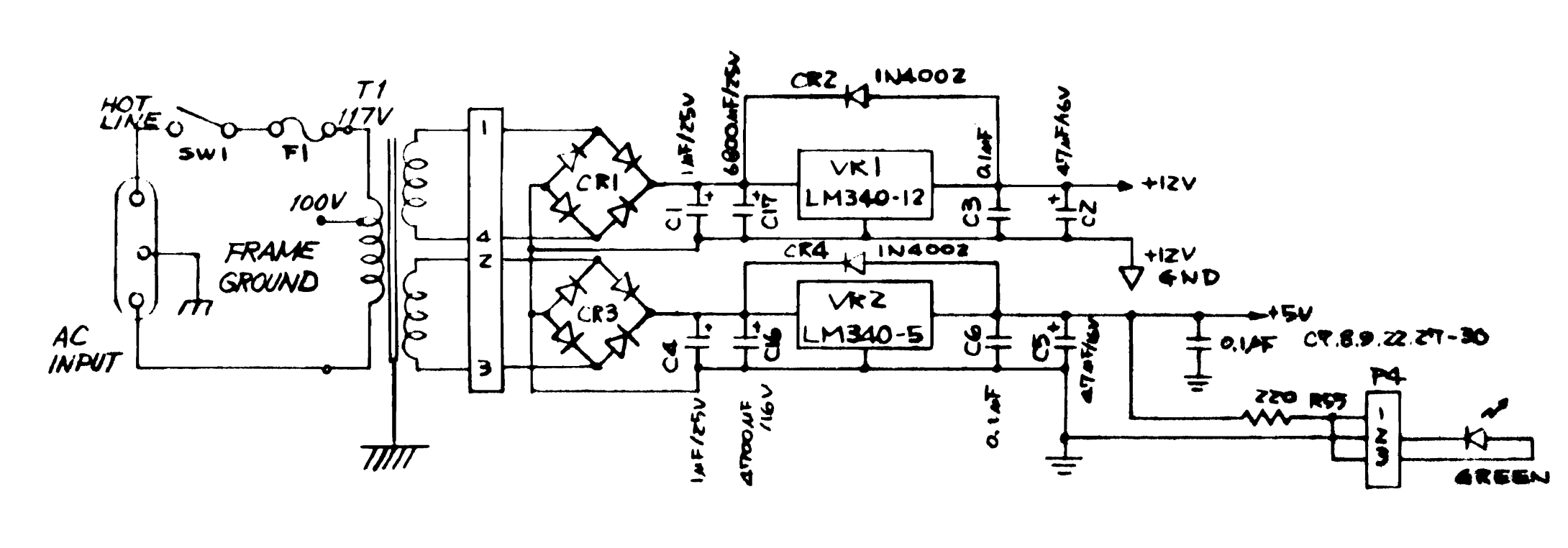

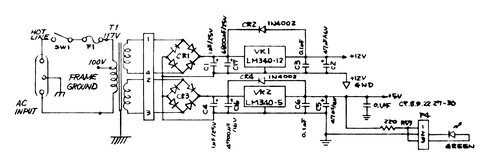

A táp rész ilyen:
UA7805KC/UA7812KC -
#91125
razorbenke92
őstag
#17416704
#91124
válasz
#17416704
#91124
üzenetére
Szia!
Az RID izolált kimenettel rendelkezik. Ha egyébként ez lesz az egyetlen kizárólagos tápegység, akkor jónak kell lennie. Ha marad a készülékben egyéb betáplálási forrás (bocsi nem bújtam át túl mélyen az eszköz struktúráját) akkor esetleg lehet gond az izolált tápból.
-
#17416704
törölt tag
Sziasztok.
Egy Commodore VIC-1541 floppy meghajtót szeretnék rendbetenni, ami jelenleg nagyon leromlott külsővel és problémás belsővel rendelkezik.
Ennek a típusnak beépített tápegysége van, ami egyrészt nem a legjobb tervezés, másrészt a transzformátoros és hagyományos fesz.stabos megoldás miatt iszonyatoson melegszik is.
Jelenleg van egy olyan hibája, hogy rövid használat után led kialszik, semmire nem reagál, motor forog. Aztán kikapcsolás után kb. 30 perc múlva újra feléled.
Gyanítom kondi gondok is lehetnek vele.A lényeg:
A neten kutakodva többen átépítették már kapcsolóüzemű tápegységre.
Ez azt eredményezi, hogy egyrészt a méretes transzformátorra nem lesz szükség (legalább könnyebb lesz az egység), illetve a panelon a táp részre.
Ezen az oldalon egy ilyen megoldást látható: [link]Kutakodva a megfelelő tápegység irányába (5VDC/12VDC) ezt a kettőt találtam:
Meanwell RD-50A - [pdf]
Meanwell RID-50A - [pdf]Lehet én vagyok vaksi, de nem látom igazán, hogy mi a "lényeges" különbség az RD és RID verzió között. Azt látom, hogy a RID olcsóbb picivel.
Ránéznétek, hogy megfelelő lehet-e a project-hez a RID?
Esetleg csináltatok már átépítést? Ha igen, akkor mi a tapasztalat vele?Köszönöm.
-
#91121
Intruder2k5
MODERÁTOR
Szabadban elhelyezett csengőkapcsolóhoz ajánlott még az esővédő is, akár IP54 mellé is.
-
Erwinke
aktív tag
Ertettem sracok,masnak en sem csinalnam meg.
De ha mar ennyien jottok ezzel. Lampa kapcsoloja senkinek sincs?
Minden csaladihaznal alap ha korbe van vilagitva, h minden falan kulon kapcsoloval van ellatva. Es ott is csak a fazis van a kapcsoloban csak azzal erintekezel, ha erintkezel nagy nehezen es nincs FI, h oldjon. Es meg senkitol sem hallottam, h csipett volna v vlmi az a kapcsolo.
Pedig sok esetben meg csak teto kilogas sincs v terasz teto, h vedje... azik fazik egesz evben. Pedig ezek a legrand niloek(nalunk ez a standard egy alap haznal) meg ugysincsenek vedve mint itt a kollega feljebb kuldte az ip54 es nyomogombot.Es a kerdes nem ez volt. Viszont mar valaszt is kaptam ra. At lesz alakitva 12v os rendszerre, szoval most mar zarjuk le ezt a ki sem kuldene ki a csillagos eg ala 230at. Es folytassuk hasznos beszelgetessel.
Koszonom
-
#91118
Dr. Szilikát
őstag
Erwinke
#91105
Dr. Szilikát
őstag
válasz
Erwinke
#91105
üzenetére
Ha jól látom, Szlovákiában talán kevésbé szigorú a rendszer, nálunk a 230-as csengőgomb nem nagyon menő. Noha eMAGon látni 230 V-os csengőket, de azokat külföldről forgalmazzák befelé:
https://www.emag.hu/traditional-hagyomanyos-vezetekes-csengo-230-v-354042/pd/DPB8YRBBM/
https://www.emag.hu/vezetekes-csengo-230v-80db-24x14x5-cm-410104/pd/D39D3TMBM/
https://www.emag.hu/mentavill-bim-bam-vezetekes-csengo-230v-ed-354118/pd/DCQVGHMBM/Itt van egy vízmentes (IP54) nyomógomb:
IP54 azt jelenti, hogy ellenáll az esőnek és a fröccsenő víznek is. Vízsugárnak, árvíznek nem. De mint utaltam rá, Magyarországon ez nem nagyon "divat". Általában úgy tudjuk, nálunk szigorúbbak ezek az érintésvédelmi szabályok.
Szovjet csengő meg eleve más ügy, ott földeletlen 220 V-os rendszer működött (vagy talán ma is, sok helyen), cserébe könnyítéseket engedtek meg a készülékek biztonsága szempontjából. De nem nagyon vált be, mert ha valahol földzárlat keletkezik, oda a vélt biztonság.
Ezért ott is eljött a nullázás kora, ha jól tudom. (Gyerekként a mi házunkat is "nullázták" egyszer, korábban földeletlen rendszer volt, ezek szerint.)
-
kisi
aktív tag
válasz
Erwinke
#91116
üzenetére
Van, hogy még a villanyszerelőben sem lehet bízni, nem csak a vezetékben
Egyszer, jópár éve, bérháznaknál javítottuk a bejárati ajtó rácsokat...
Állok a létrán, kezemben nagy flex, csavarlevágás lett volna a projekt..
A villanyszerelő mókolt kábellel, a pincében lévő elosztó szekrény sínrendszerére csatlakozott rá, ilyen krokodilfogós rácsíptetős vezetékkel...
Naná, hogy két fázisra, fázis, nulla helyett...
Azt hittem, helikopter vagyok, amikor majdnem elszálltam, hogy 400v ot kapott a flex...
Sosem hittem, hogy lehet a nagy Makitának olyan hangja, mint a fogorvosi fúrónak... -
#91116
Erwinke
aktív tag
tordaitibi
#91115
Erwinke
aktív tag
válasz
tordaitibi
#91115
üzenetére
Nekunk villanyszereloknek szerintem semilyen vezetekben nem szabad bizni.
Volt, h egy olyan hazban hegesztettem kabel vagaskor amiben meg ora sem volt fenn.
V mikor az FTPn atkuldik a 230at.
Pedig en csak 4eve vagyok villanyszerelo. Es vannak elmenyeim.
Nyilvan en is igyekszem szepen es biztonsagosan dolgozni. De itthon sokmindent megengedek magamnak.![;]](//cdn.rios.hu/dl/s/v1.gif)
-
#91115
tordaitibi
veterán
ViZion
#91112
válasz
ViZion
#91112
üzenetére
Amúgy sok helyen látok normális kültéri kapcsolókat minden védelem nélkül, 230-as felhasználással és évtizedig bírják.
Inkább az a cinkes a felvázolt helyzetbe hogy pl. én, de minden régebbi vágású szaki, de sztem. az újabbak is tényként könyvelik el hogy a csengőgombon kisfeszültség van kinnt. És ez a veszélyes, ha valaki így nekiáll szerelni ezzel tudattal. -
Erwinke
aktív tag
A kijelzonek van sajat taplalasa.
Az az 5V amit oda rajzoltam az a kimeneti jel es amit a signal in - re kell visszavezetni mikor meg kell, h alljon a szamolas.
Szoval a szamlalo 5V ja megvan azzal nem kell foglalkozni.Itt valojaban az a fontos, h magat a szignalokat jol e rajzoltam meg.
Minek mibe kell bele mennie es hova ki.
De mivel Te is ugyan ugy rajzoltad meg igy fasza, mert jol gondoltam.Koszontem a segitseget
Lemennek a munkaim az elkov 1 hetben aztan neki fekszek ennek a forumnak. Mindig is erdekeltek a mokolasok.Kerdes:
Foglalkoztok IC k javitasaval is meg ilyen nyaklapokkal is?
Milyen mikroszkop ajanlott? Lattam, h ilyen 150€ korul mar kamerasak vannak amit monitorra kothetek. Csak jo lenne konkretumot tudni.Mar parszor hoztak olyan melot amihez jo lett volna es meg tobb volna ha ugy van,meg jo volna Iphoneken kijelzo cserekor azt az IC t cserelni ami a kijelzo hitelessegggeert felel meg hasonlok.
Jelenleg ilyen forrasztom van [link]
SMD hez milyen fejet kene rendelnem hozza?
Illetve van egy egesz komoly tapom amin van egy hofuvo is kis fejekkel cint melegiteni. -
kisi
aktív tag
válasz
Erwinke
#91104
üzenetére
Szerintem szerencsésebb lenne, ha mindkettő 12 voltos lenne...
Nagyjából a melléket móricka rajz szerint:
Kellene pár plussz alkatrész, mivel : A kijelző valószínűleg 5 voltot igényel, ezért a gubanc az elképzelésben. Hogy a szám akkor is látható legyen, amikor még nincs eredmény, meg kellene kapnia a +5 voltot akkor is, elvileg erre van +5, illetve 0 bemenet, illetve egy, amin "számol" Igy egy 7805 feszültség stabilizátor jó lenne, ez csinál a 12 voltból 5 voltot, két kondival, amik kb 100, illetve 330nano faradosak. A sima 7805 1 ampert bír, pici hűtőborda (gyufásdoboznyi méretű alumínium lemez, stb..)nem ártana neki. Amennyiben kell a 2amper, úgy a L78S05CV lenne jobb. a második relé a mellékelt rajz szerint csak az 5 voltot adja a kijelző számláló bemenetére.
-
#91110
tordaitibi
veterán
Erwinke
#91105
válasz
Erwinke
#91105
üzenetére
Olyan nincs hogy neutral, villanyszerelőként ....?? hááát nem bíznám rád a lakásom villanyszerelését.
Menj ki és fáziskeresővel tapizd le másik vezetéket, a csengő tekercsén keresztül ott a 230V. És pocsolyába állva agyon is tud verdesni bárkit.Másik problémádra,
egy triakot+4 passzív alkatrészt be tudsz kötni, akkor bimbamolna folyamatosan.
De én az egészet leválasztanám a 230-ról nyomógombostól mindenestől.Szark, ahogyan razorbenke92 írta.
-
#91109
Erwinke
aktív tag
razorbenke92
#91108
Erwinke
aktív tag
válasz
razorbenke92
#91108
üzenetére
Ez a butykolos tetszik.
Koszi 104es kerdesem is meglesned?
Kerlek. -
#91108
razorbenke92
őstag
Erwinke
#91106
válasz
Erwinke
#91106
üzenetére
Nagyjából ide is működik, amit itt írtam az univerzális időreléről.
Ezt simán a csengő helyére kötheted, cserébe drága. Pár hete pont kellett vennem és itt volt a legolcsóbb 11000-ért.
A bütykölős megoldás lehet pl. olyasmi amit mondtál, kis módosítással:
- Teszel be egy 12VDC tápot (1600Ft)
- Beiktatsz egy ilyen impulzus generáló modult (400Ft)
- Amivel kapcsolsz egy ilyen relé modult (600Ft)Így a 12VDC-t tudod kivinni kapcsolóra, a kapcsoló kapcsolja az impulzus modult, ami meg rángatja a relét, azzal pedig a 230-at kaphatja a tekercs.
mezis:
Ez a 220V-os bimbam nekem új. Az enyém is ultra régi, és ami azt illeti, lehet, hogy megtekercselték, de még 18650-ről is tisztességesen beránt (én azzal hajtom a szünetmentesség miatt). Ma is tanultam valamit. -
#91107
mezis
félisten
razorbenke92
#91103
mezis
félisten
válasz
razorbenke92
#91103
üzenetére
45 évvel ezelőtt gyártottak a nagy CCCP-ben 220V-al működő Bim-Bam csengőt.
Az enyémet tesó tekercselte át 24V-ra. -
#91106
Erwinke
aktív tag
razorbenke92
#91103
Erwinke
aktív tag
válasz
razorbenke92
#91103
üzenetére
Vegyek egy relés megszakitót 12V DC-re, hozzá egy trafót és a trafó 0-át küldjem ki a csengőkapcsolóhoz?
És akkor igy ott 12V DC volna amit lehetne megszakitgatni egy ellenállás meg kondival(mondjuk ez valószinű nem ilyen egyszerű v igen?)?
Illetve ez a relés megszakitót nem tenné tönkre, h ha csengetve van akkor impulzokban kapja a jelet és kapcsolgat?Köszönöm!
-
#91105
Erwinke
aktív tag
razorbenke92
#91103
Erwinke
aktív tag
válasz
razorbenke92
#91103
üzenetére
Ki, neutrált vittem ki. És direkt olyan csengő kapcsolót vettem aminek massziv az érintkezése, nem csak hajszálnyi vezetékek érnek össze v ilyesmi.
-
Erwinke
aktív tag
Másik projekt:
Tűztámadás versenyre járunk mint önkéntes tűzoltók. Ha nem hallottál ilyenről ---> (lásd)Namár most mi ilyen tercset szeretnénk csinálni.
A számláló(videón látható "stopper", álványon) saját tápláláson van. Van egy kimeneti jele(5V) és van 2 bemeneti jele(5V vissza egyik tercs és a másik), ami megállitja az egyik majd a másik stoppert.
A 2 tercsnek külön 12V os fesze van amit akkuról szokunk használni, h mobilis legyen.
Mikor a viz a tercs közepén levő laposvasat lelöki akkor aktivál egy mágnes kapcsolót ami a 2 relét(azt hiszem magyarul is az) aktiválja.
1 relé - NT73-2 CS10 DC12V 0,36 relé cievka 12VDC, kontakt 125VAC/10A
2 relé - NT73-2 CS10 DC5V 0,36 relé cievka 5VDC, kontakt 125VAC/10A
Amiből az egyikkel visszaküldöm a számlálónak az 5V ot a másikkal meg felnyitom a 12V os fényjelzőt a tercsen.
Azért ez a 2 relé van, mert úgy volt, h egy jó ismerősünk segit megcsinálni és Ő azt mondta ezeket rendeljük meg. De mivel bizonyos okok miatt nem tud nekünk segiteni igy szeretném saját magam megoldani.
Viszont azt hiszem az az 5VDCs relé nem lesz jó, mivel 12V al irányitjuk a reléket. Igy a másiknak is ugyan úgy 12V nak kéne lennie, ugye?Én rajzoltam ilyen vázlatot gyorsba, ez egy tercsre van:
Elektronikai végzettségem van és erős áramú villanyszerelőként dolgozom. Suli óta(11éve) nem foglalkoztam elektronikával, de azért igyekszem.Köszönöm!
-
#91103
razorbenke92
őstag
Erwinke
#91102
-
#91102
Erwinke
aktív tag
razorbenke92
#91101
Erwinke
aktív tag
válasz
razorbenke92
#91101
üzenetére
Sima 230as tekercs mozgatja a fem csovecsket.
-
#91101
razorbenke92
őstag
Erwinke
#91100
válasz
Erwinke
#91100
üzenetére
Bimbam csengőnek hívják. Nekem is olyan van, mert imádom a természetességét, én mondjuk smarthome-ba integráltam, és le tudom némítani, vagy tudok taszkokat indítani amikor bizonyos mintával csengetek (pl. riasztások kikapcsolása, villanyok felkapcsolása, stb.)
A kérdés elsősorban az, hogy a saját csengőtrafójával használod e, ami 9(?)V AC-t használ, mert akkor bonyolultabb a helyzet.
én csak rákérdeztem, mielőtt még bánat lenne. De amúgy csalánba nem üt...
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
Hirdetés
ekkold- bitpork: Augusztus 2- szombat jelen állás szerint.
- Sorozatok
- Napelem
- Hobby elektronika
- Ízléses, masszív és praktikus mikrotorony jött a Jonsbo műhelyéből
- Tőzsde és gazdaság
- eMAG vélemények - tapasztalatok
- BestBuy topik
- Hővezető paszták
- D1Rect: Nagy "hülyétkapokazapróktól" topik
- További aktív témák...
- ÚJ HP EliteBook 840 G8 - 14"FHD IPS - i5-1145G7 - 32GB - 512GB SSD - Win10 - 6 hónap Garancia
- BESZÁMÍTÁS! Asus TUF F15 FX506HM Gamer notebook - i5 11400H 16GB DDR4 RAM 512GB SSD RTX 3060 6GB W10
- Bowers/Wilkins Px7 S2 fejhallgatók
- Microsoft Surface Laptop 3 - 15 col - Fekete
- AKCIÓ! MSI B450M R7 5700X 16GB DDR4 512GB SSD RX 5700 XT 8GB Rampage SHIVA Zalman 600W
Állásajánlatok
Cég: Liszt Ferenc Zeneművészeti Egyetem
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
