Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
Sziasztok!
Szeretnek egy ilyen kocsiszolot, de ahogy nezem az osszes ilyennek a motorja igazi kinai vacak.
Az lenne a kerdesem, hogy mibol kellene motort kioperalni ahhoz,h 2-3kgnyi cuccot tudjon forgatni? Mosogep, mosogatogep? Vagy azokat meg nem fogom tudni szabalyozni es tul gyorsan fog porogni? (Meg nem tudom a folyamatos tekeres tobb napig mennyire fogja kinyirni oket)
Elore is koszonom a gondolatokat! -
#93199
Dr. Szilikát
őstag
Garsza
#93198
Dr. Szilikát
őstag
válasz
Garsza
#93198
üzenetére
12 x 3 = 36 V névleges, de a gyakorlatban 3 V fölé húz egy fehér LED, ezért írtam kb. 40 V-ot.
Az áramgenerátor 300 mA áramot tart 5 % pontossággal, amihez a feszültséget változtatja. Ebben az esetben valószínűleg 30-42 V között képes szabályozni legalább, a tapasztalatok szerint. De ezt itt nem tüntették fel, csak a névleges feszültséget.
5B12C Kötésnek van olyan olyan módja is (sőt, lámpáknál gyakoribb), hogy 5 LED párhuzamos és ilyen csoportokból van sorosan 12 db. Amikor egy csoportban egy LED kiég, már csak 4 ágra oszlik 300 mA áram, amitől még jobban túlterhelődik, így kiég az összes.
2835 tokozású LED-et lehet rendelni Kínából, de ilyen speciális szalagot nem láttam.
Érdemes lehet a driver áramát csökkenteni 300 mA alá, hogy kímélőbb legyen a meghajtás. Szükséghelyzetben, paralel tagokat lehet esetleg rövidzárral kiiktatni néhányat, a driver valószínűleg szabályoz lejjebb is, azaz 30 V alatt.
-
#93198
Garsza
veterán
Dr. Szilikát
#93197
Garsza
veterán
válasz
Dr. Szilikát
#93197
üzenetére
És tudsz ajánlani szalagot ez helyett. Eddig úgy javítottam, hogy beáldoztam egy rosszat és a müködő ledeket leforrasztottam és pótoltam egy másikon a rosszakat. De kényelmesebb volna a szalagot cserélni.
Igen ötösével vannak párhuzamosan kötve. És 60db van a szalagon. Mindég 5db megy tönkre.
Ez a tápja.
-
#93197
Dr. Szilikát
őstag
Garsza
#93196
Dr. Szilikát
őstag
válasz
Garsza
#93196
üzenetére
5B2C, avagy 5 Branch 12 Chip, avagy 5 párhuzamos ágon 12 soros chip.
Az lehet kb. 40 V nyitófeszültség, áramgenerátoros meghajtással. Ráadásul fólia PCB, amin nem akarsz LED-et cserélni. De a 2835 méretű tokon belül lehet több chip is sorosan, ezt ki lehet mérni egy jó példányon, illetve következtetni a konfiguráció alapján.
-
Garsza
veterán
Helló! LED-DUO-S12W és S6W. Led lámpájim vannak ithon. Sajnos elég gyakran tönkremegy 1 1.
És szeretnék bele ledszalagot venni. Ez egy dupla fénnyel világítani tudó lápatest. Erőssebb és gyengébb fényvel. És az erősebb megy gyakran tönkre. A fényképen szereplő ledszalag van a 12w -osban. Viszont én nem nagyon találok ilyesmit neten. Valaki tud esetleg valami forrást ahol ilyen ledszalagot tudok venni? Vagy legrosszab esetben ledeket hozzá.
-
RootRulez
félisten
Sziasztok!
Kiszakadt a vezeték a karácsonyi fénysorom csatlakozójából, természetesen a tövén és a csati egybe van öntve. Létezik ilyen csatlakozó, ami szerelhető?
Fél órája kerestem a neten, de nem találtam, azt se a neve mi lehet.
Tudtok segíteni?

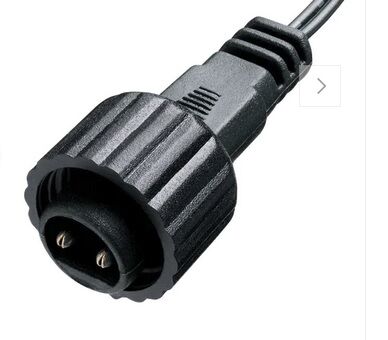

Itt egy kép egy toldóról, szóval ez a csati kéne szerelhetőben
Létezik?
Köszi: RR
-
hanzibar
csendes tag
Igen, számtalan hasonló programozó design van, már a harmadikkal próbálkoztam (a mostaniba beleforrasztottam egy Arduino Nano Everyt, aminek csak egy picit tér el az architektúrája de így romba dönti az egészet mert alacsonyszintű port vezérlést kell használni). Ezt építettem meg, bár próbálkoztam Ben Eater verziójával is. Nagyon sok ilyen SBC projekt van, ez a kettő például azért szimpatikus mert teljesen nélkülözik a mikrokontrollereket.
-
#93189
rednifegnar
senior tag
Alg
#93174
rednifegnar
senior tag
nekunk is van hasonlo kinai cucc. az is nagyon sipol.
gratisznak meg a tv taviranyitoja is zavarja, attol elkapcsolodik, sot neha be is kapcsolta.
raadasul jo erzekeny szoval meg a masik szobaban is ezt csinalta miutan athelyeztem (a falrol visszaverodo feny is allitgatta).
kulon jo, hogy ettol elmaszott a taviranyitojanak a szinkronja es mas szineket csinalt mint a rajta levo gombok (ez visszacsinalhato van leiras a neten rola). -
hanzibar
csendes tag
Sziasztok!
Jó ideje szenvedek egy 8 bites számítógép megépítésével, úgy tűnik, elértem az utolsó lépcsőfokhoz, ami egy EEPROM beprogramozása lenne, hogy érdemben is működni tudjon a rendszer. Próbálkoztam saját programozó építésével, de sorozatosan kudarcba fulladtam (az AT28C256 chip különös időzítéseket igényel). Ha lenne itt valaki, aki foglalkozik ilyenek programozásával és van célhardvere, hálásan megköszönném a segítségét. -
#93186
ribarszki
őstag
Dr. Szilikát
#93184
ribarszki
őstag
válasz
Dr. Szilikát
#93184
üzenetére
Nagyon köszönöm!
-
Honda567
tag
válasz
Dr. Szilikát
#93175
üzenetére
Köszönöm a segítséget.
-
#93183
ribarszki
őstag
Dr. Szilikát
#93181
ribarszki
őstag
válasz
Dr. Szilikát
#93181
üzenetére
Értem. Sajnos nem igazán értek hozzá, ezért szívesen veszek minden segítséget. Véleményed szerint mit kellene bekötnöm a venti elé, ha az angol leírás flyback diódát ír oda?
-
#93182
ViZion
félisten
Dr. Szilikát
#93181
ViZion
félisten
válasz
Dr. Szilikát
#93181
üzenetére
szüksége van erre egy pici DC ventihez? Szvsz ezzel nem szivatnám magam.
-
#93180
Dr. Szilikát
őstag
tordaitibi
#93179
Dr. Szilikát
őstag
válasz
tordaitibi
#93179
üzenetére
Említettem is utána, viszont másképp megközelítve, 2 cellára 5V, megfelelne 6 cellára 15 V tartós feszültségnek, ami azért nem túl szimpatikus, hiába van közben egy ellenállás, lassan túlhúzza, kiszárítja.
-
#93179
tordaitibi
veterán
Dr. Szilikát
#93175
válasz
Dr. Szilikát
#93175
üzenetére
A táblázat nem a töltést mutatja.
Az 2,3V/cella. Itt évekig lehet a cella, ennyi a készenléti szünetmentesek, riasztóakksik állandó töltőfeszültsége.
(nálam is ennyi a sufnituning kazán ups-em állandó töltése, 3 éve köszöni szépen jól elvan a 100Ah autóakku, évente lecsekkolom, még tudja a 70-75 amperórát 0,05c-vel, dacára hogy egy autóba már 2 évet teljesített előtte)
2,4V/cella meg a vízbontási határ, ennek ellenére az összes autóba ennyivel tölt a generátor.
Az elárasztott, gel, agm kivitelek között lehet pár század V eltérés, pláne a kalciummal agyondúsított celláknál de a 2,3V az egy nagyon jó gyakorlati érték. -
#93178
ribarszki
őstag
Dr. Szilikát
#93173
ribarszki
őstag
válasz
Dr. Szilikát
#93173
üzenetére
A leírás ilyen. Illeve egy kapcsolási rajz. A TC4+ a vezérlőlap neve.
A Flyback diode a netes keresésem alapján egyenirányító dióda magyarul.
Illetve egy teljes kapcsolási rajz. A K hőelemek/hőszondák működnek (TC1 és TC2), azt már próbáltam. Még a DC ventillátort és az SSR-t kell bekötni a fűtőszál miatt.
-
#93176
Dr. Szilikát
őstag
Dr. Szilikát
#93175
Dr. Szilikát
őstag
válasz
Dr. Szilikát
#93175
üzenetére
Igaz, hogy a táblázat nem a töltési feszültséget mutatja, hanem az üresjárási feszültséget, de tartósan 5 V-ra húzni akkor is kicsit sok.
Az autóakku 6 celláját 14,4 V-ig szokás tölteni, illetve hidegben (vagy AGM) 14,7 V-ig. De telítés után azt is ajánlatos lejjebb engedni a tartófeszültségre.
-
#93175
Dr. Szilikát
őstag
Honda567
#93163
Dr. Szilikát
őstag
válasz
Honda567
#93163
üzenetére

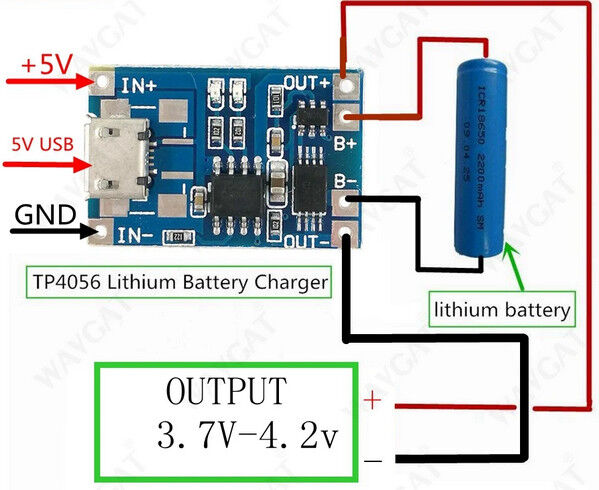

Youtube-on volt valahol ilyen átalakítás, ha csak 1 db 18650 cellát raksz bele és egy TP4056 töltőmodult, már azzal is jobban jársz. Ha elfér több, akkor lehet párhuzamosan több cella (modul nem kell több).
Ezt a dupla cellás savas akkut jobbára úgy töltik, hogy 5 V-ról egy ellenálláson keresztül, ami hosszabb idő alatt túltölti, megfőzi, kiszárítja. Volt ilyen fejlámpa is, 5 V-os CC/CV dugasztápot adtak hozzá, amelyiken piros-zöld színváltó LED mutatja a töltés állapotát, vagyis a CC/CV módot. Holott 2 db soros cellához 5 V túl sok:
#93174 Alg
16 V, vagy 25 V-os kondi talán jobban bírja az impulzusterhelést, néhány 1000 μF kapacitás. Ilyeneket én a lomtárból szoktam bontani.
-
#93174
Alg
veterán
Dr. Szilikát
#93172
Alg
veterán
válasz
Dr. Szilikát
#93172
üzenetére
Köszi - erre egy linket tudnál adni hogy milyenre gondolsz?
16V/2200μF? -
#93173
Dr. Szilikát
őstag
ribarszki
#93166
-
#93172
Dr. Szilikát
őstag
Alg
#93167
Dr. Szilikát
őstag
A dimmer a 12 V kimenet PWM szaggatásával változtatja a fényerőt:
Lehet olyan, hogy a tápegység, erre a szaggatott áramfelvételre így reagál, ami a 12 V-ra kötött pufferkondival mérsékelhető esetleg. Ha jól rémlik, valakinek írtam is ilyen javaslatot és sikerült neki. 1000 - pár ezer μF nagyságrendben talán.
Kisebb teljesítményű tápegységnek nincs értelme, ugyanis itt a 12 V-ot kell stabilan tartani, amit 50 % százalékban megszaggatsz, tehát a dimmert ugyanúgy kellene beállítani, viszont a reakció kérdéses, nem korrekt eljárás, ugyanakkor túl is terhelheted.
Szaggatott terhelés kiváló módja a tápegységben lévő kimeneti puffer kinyírásának, a külső puffer ez ellen is véd.
-
PHM
addikt
A sípolással valószínűleg nem tudsz mit kezdeni.
A tápcsere megoldás lehet, de márkás táppal is bele lehet futni a sípolásba.
Mindenesetre a tápot semmiképp se méretezd alul.
Ökölszabály: A táp tudjon annyit, mint a maximális terhelés, +20%.
Esetedben ez egy kb 100W-os táp lenne. -
ViZion
félisten
válasz
ribarszki
#93166
üzenetére
Szia!
1. nem gond, egyrészt nem sok az eltérés, másrészt a venti nem annyit vesz fel, amit a táp ad maxon, hanem ami neki a max A.
2. Ha DC tápon lesz a venti, akkor erre nincs szükség, polaritásra figyelj
3. Igen, DC (vezérlő oldal) és AC (vezérelt/fűtőszál oldal) kell, a 25 A is bőven elég. Ha van olcsóbban 10 A verzió, akkor az is OK.Alg: tápcsere segíthet, ha van lehetőség, akkor a szellőzős fémházas "ipari" LED drivert vegyél. A ledszalagok max A igényénél kisebbet ne köss rá, akkor sem, ha power cycle után is megőrzi a dimmer a beállítást. Pár ezrest nem ér, ha leég a trafó, meg a ház...
PHM: ejj, gyorsabb vagy
-
PHM
addikt
válasz
ribarszki
#93166
üzenetére
1: Nem gond, a ventilátor annyit vesz fel, amennyi kell neki.
Gondolj bele: Az autó akkujáról is minden fogyasztó csak a neki kellő áramot veszi fel.
2: Elég lesz az 50V-os dióda is.
3: Ha a kettő közül kell választani, a 25A-est választanám.
De akár egy 10A-es is elég lenne. -
Alg
veterán
Sziasztok!
Borzalmas sípolás jön egy LED szalag tápegységéből ha részterhelve van, erre keresnék megoldást.
A jelenlegi setup:
12V/10A táp, generic kínai fekete tégla.
Ez megy egy BT fokozatmentes dimmerbe (PWM gondolom)
Onnan pedig 5x80cm párhuzamosan kötött LED szalagba: V-TAC 5730, 20W/mA szalagokat max 50%-on hajtom, és kegyetlenül sípol a tápegység.
Mit lehetne ez ellen csinálni? Valami minőségibb táp megoldaná? Esetleg a részterhelés a gond, és inkább 60W körüli tápegységgel próbálkozzak (4m x 20W/m x 50% -> 40W, azaz jelenleg <40%-os terhelést kap a táp)? -
ribarszki
őstag
Kedves Tagok! nagyon köszönöm az eddigi segítségetek, most lenne 3 kérdésem ahol elakadtam.
Egy kávépörkölő gépet tuningolok egy számítógépre köthető vezérlőlapkával.
A vezérlőlapra egy 12V 0.38A-es DC ventillátor és SSR-en keresztül egy 800W-os fűtőszál lesz kötve. A ventillátor meghajtásához kap egy 12voltos, 0.5 amperes tápegységet.Kérdések:
1, Nem gond, ha a picit magasabb amperszámmal rendelkező tápegységgel hajtom meg a ventillátort? Illetve a tápot a vezérlőlapra kötöm, onnan másik kimeneten kapja meg a ventillátor a tápot. 12volt 0.38A kontra 12volt 0.5A2, A leírás fozokozottan felhívja a figyelmet, hogy a ventillátor bekötéséhez használjak egyenirányító diódát. Ebből viszont sokfélét találtam. Elég lesz olyan aminek a max ellenfeszültsége 50V, vagy nagyobbat nézzek?
3, Az SSR-ből DC-AC SSR kell, viszont van 25 és 40 amperes is. 800wattos fűtőszálhoz melyiket válasszam inkább?
Nagyon köszönöm!
-
#93165
mezis
félisten
tordaitibi
#93164
mezis
félisten
válasz
tordaitibi
#93164
üzenetére
Ha ez egy kicsi vacak, akkor jó lesz abba bármekkora.
Én egy kemping lámpában cseréltem a savasat egy régi buta telefon akkujára. Sokkal tovább világít és nyugalomban is tovább tartja a töltést. -
#93164
tordaitibi
veterán
Honda567
#93163
válasz
Honda567
#93163
üzenetére
Nem tudsz beszerezni belevalót?
ha tényleg savas akkor az egész töltőkört is át kell alakítanod vagy külső megoldás kell mivel nagymértékben eltérnek a savas és a litiumos paraméterek. Nem csereszabatos semmiképp hogy csak úgy bedobom a litium cellát a helyére. Se liion, a lifepo méginkább eltér. -
#93159
razorbenke92
őstag
teo77
#93153
Szia!
Az USB Type-C egy csatlakozó szabvány, és nem protokoll. Azért megtévesztő, mert az USB maga a fizikai csatlakozók és a protokoll szabványa is volt.
Ezzel szemben az USB-C egy elsődlegesen USB kapcsolatra, de nem kizárólagosan arra használható csatlakozót jelent. Kommunikáció szempontjából futhat benne még akár PCIe is. Tápellátás tekintetében pedig szintén sokminden lehet, de amit keresel, az valószínűleg a PowerDelivery (PD)Az autókban általában feltűntetik mire képesek a csatik, nekem 3 féle is van:
- A tükör mögött egy szimpla 5V-os a dashcamnek
- A multimédia alatt 2db 15W-os
- A hátsó üléseknél 2db PD, talán 27W-os, de még nem néztem meg.A PD egyébként 200W-ot csak akkor tud, ha a laptop/eszköz tudja használni az EPR feszültségeket* (Extended Power Range). Enélkül a maximum 20V 5A.
De a teljesítmény attól is függ, hogy az adott eszköz fel tudja e venni a teljesítményt az adott feszültségen. Pl. van olyan PD eszköz, ami 2.1A-nél korlátoz, legyen az 5V, 9V vagy 15V. Ha a PD forrás nem tud csak 9V-ot adni, akkor megáll a töltés ~19W-nál. De ha a PD töltő tud 15V-ot adni, akkor 31.5W lesz a töltés.
* Ilyen gépet még nem igazán láttam. Olyat már igen, ami két type-c segítségével kap 2x100W-ot dokkolóból.
-
#93156
tordaitibi
veterán
csubuka
#93155
-
csubuka
addikt
válasz
ViZion
#93151
üzenetére
Köszönöm szépen a választ!
Az a baj, hogy kicsit fekete doboz a kapcsolás, egy zónavezérlőről volna szó, aminek a potenciálmentes kapcsolást (termosztátoktól) váró bemeneteinek kapcsolásán agyaltam.
De így, ha jól gondolom vissza kéne kicsit keresni a kapcsolását, hogy kiderüljön az igazság...
De valami ilyesmire számítanék a zónavezérlőn belül, ami a rajzon volna. Persze lehet el vagyok tévedve.
-
mezis
félisten
"BMW és iPhone közötti kommunikáció, ahogy a délután powernap közben elképzeltem:
- Hello telefon.
- Hello autó.
- Adok 150 Watt töltési teljesítményt.
- De én csak 15 Wattot veszek fel vezeték nélkül.
- Ó dehogy, BMW vagyok, adhatok 200 Wattot is.
- De nem veszem fel.
- Na fogd meg a söröm."
[link] -
teo77
őstag
Sziasztok!
Az autók USB-C csatlakozója képes a szabvány szerinti 100 W teljesítmény átvitelére egy notebookba, ha a töltőkábel mindkét vége apa-apa? Az én tapasztalatom (két autóban néztem eddig), hogy 20 W-nál nem ad le több teljesítményt az USB-C. A kábel, amivel teszteltem, egy átviteli teljesítményt LCD-kijelzőn jelző, 100 W-os Baseus adatkábel. Esetleg ezeknek az autós USB-C csatlakozóknak nem is úgy tervezik a vezetékelését, hogy képes legyen átvinni 100 W-ot?
Köszönöm!
Üdv,
Teo -
#93152
csabyka666
veterán
Basszus köszi, eszembe nem jutott volna, hogy ne a pontos típus alapján keressek...
Végülis ha a mérete passzol, AC 230V, akkor nagy baj nem lehet, igaz?!Köszi szépen!
-
#93150
[w]
őstag
csabyka666
#93148
[w]
őstag
válasz
csabyka666
#93148
üzenetére
esetleg ezek jók lehetnek?
-
#93149
Reggie0
félisten
csabyka666
#93148
Reggie0
félisten
válasz
csabyka666
#93148
üzenetére
-
#93148
csabyka666
veterán
Üdv mindenki!
Kínai inverteres hegesztőbe keresek ilyen ventilátort. Magyar oldalon nem találtam, ti ismertek valami beszerzési forrást ehhez? 120 x 120 ventim még lenne is itthon, de ez 230V-os, nekem csak 12V-osban van.
Köszönöm a segítséget előre is! -
Múltkori Genius kishangfal sztori.
Ugye az egyik oldalon nem volt mély. Eljutottam addig, hogy előfok csere. 4558 volt benne, csere 4560-ra. Lett mély mind a kettőn, csak halkabb volt a cucc.
Megjött a 4558, beleteszem, mind a két (egymás után kötött) csere, és most a másik oldalon nincs mély.
-
#93135
Reggie0
félisten
Dr. Szilikát
#93134
Reggie0
félisten
válasz
Dr. Szilikát
#93134
üzenetére
induktiv is ossze tudja hegeszteni, csak kicsit mas mechanizmussal.
-
BrownB
tag
Helló! Elnézést egy nagyon amatőr kérdésem lenne: mágneszár két pólusa között, nem szabadna rövidzárat mérnem, ugye? 12V-os, NC, tehát 12V-ra nyit. A probléma, hogy a kaputelefontól és a kiengedő gombtól 5mp-ig kap 12V-ot. Ezt multiméterrel ellenőriztem. Viszont, ha visszakötöm a mágneszárat, akkor 5mp után is fennmarad a 12V. Nem értem, hogy milyen oka lehet, hogy nem bont le.
-
Barret001
addikt
-
#93130
#99235328
törölt tag
Dr. Szilikát
#93129
#99235328
törölt tag
válasz
Dr. Szilikát
#93129
üzenetére
Világos, köszönöm.
Lehet egy ilyenről még megnézhettem volna, hogy miként működik a cella: [link]
Na, majd legközelebb, ha lesz ilyen.
A töltő szerint (Charge Test) valami 1400+ (miliohm???, nem írja) volt a beső ellenállás. -
#93129
Dr. Szilikát
őstag
#99235328
#93124
Dr. Szilikát
őstag
válasz
#99235328
#93124
üzenetére
Töltő így nem vesz vissza áramot (elvileg még a processzoros sem), esetleg 3 V alatt eleve kisebb árammal indít. Ha viszont megnő a cella belső ellenállása, töltőáram hatására a kapocsfeszültség hamar felmegy 4,2 V-ig. Mivel feljebb nem szabad emelni, az akku által felvett áram kezd csökkenni, ez a CC / CV töltés lényege.
Ha ilyen tápról kezdjük tölteni, kizárható a processzor valamilyen ráhatása, jobban átlátható, mi történik.
Túl nagy belső ellenállásra utal az is, ha terhelésre abnormálisan csökken a feszültség. A belső ellenállás növekedése az elhasználódás során egy lassú folyamat szokott lenni inkább, de előfordulhat rohamosabban gyorsuló esete is. Ilyet azok tapasztalhatnak, akinél a mobiltelefon akkuja egyszer csak gyorsuló ütemben kezd gyengülni.
Ha terhelés nélkül kezd csökkenni a feszültség, az viszont belső átvezetésre utal, de az is lehetséges, hogy a kettő együtt áll elő, tehát a soros belső ellenállás és a paralel (önmagát kisütő) átmeneti ellenállás egyaránt.
-
#99235328
törölt tag
válasz
Barret001
#93127
üzenetére
Aha, hát akkor ez ilyen.
Megjegyzem ennek a cellának ez volt az első üzeme.
Amikor megvettem csak feltöltöttem, merítettem kapacitás-mérés miatt és újra feltöltöttem. (~3000mAh volt)
Aztán várt a felhasználásra hónapokat.
Terhelés nélkül induláskor 4.1V körül volt és 20mA esetén sem igazán változott, ami várható is volt.
Aztán ez lett...A kapcsolás amúgy 3V-nál már villogva nagy "LOW BATTERY" feliratot hivatott megjeleníteni és 2.8V-nál sleep-be küldi a kontrollert, de a szenzor és kijelző még működik. Mondjuk az alacson terhelés miatt mehetne valamelyik pin-ről is akár szerintem és a sleep ezeket is kikapcsolhatná ilyenkor.
De nem foglalkozom vele, mert megy majd bele a TP4056 és az megoldja.Mindegy, szerencsére a cellának van pár hasonló társa aki csak szintén feltötve lett egy alkalommal és várja, hogy valamit kezdjek vele. Egy nagy adagot vettem ezekből.
(A hibásat lemerítettem 0.7v-ig, szigeteltem az érintkezőit és az asszony már le is vitte a gyűjtőbe.)
Akkor itt a történet vége.
Köszönöm mindenkinek az info-kat. -
#99235328
törölt tag
válasz
Barret001
#93125
üzenetére
Igen, nekem is ez lett volna a tippem.
Viszont számomra azért furcsa a dolog, mert nagyjából 5 napja van használatban.
(Jó ideje pihent feltöltést követően, nagyjából 4.1V-al kezdem használni)
Eddig a tervezett merülést mutatta, aztán most hirtelen bezuhant.
Azt hittem zárlatba csak töltésnél vagy magas terhelésnél mehet a cella.
Ezek szerint rosszak voltak az ismereteim? -
#93124
#99235328
törölt tag
Dr. Szilikát
#93122
#99235328
törölt tag
válasz
Dr. Szilikát
#93122
üzenetére
Nem volt, mert ezen a panelon akartam kis módosítást, hogy csak 500mA-el töltsön.
Már be is szereztem hozzá a megfelelő ellenállásokat.
De ha le is választott volna, akkor sem használtam volna, mert valami miatt nagyot zuhant a feszültség pár óra alatt. Szóval akku gond van biztosan.
De hétvégén csinálok 1-2 ilyen panelon módosítást és beépítem.Mint említettem, itt van előttem a kapcsolás és folyamatosan írja egy oled kijelzőre a cellafeszültséget. Szóval jól nyomonkövethető és tervezhető, hogy nagyjából mikor fog lemerülni.
Este 3.2V körül volt még a cella. Nagyjából pár nap lett volna tapasztalat alapján, hogy elérje a 3V-ot, aminél ki szoktam venni a cellát és másikat teszek bele, az pedig megy majd a töltőre.
Az oled kijelző 2.8V-ig stabilan működik, ha jól emlékszem az kezd először "begbolondulni", ha leesik a feszültség, mivel a saját LDO-ján még esik valamennyi. Aztán a szenzorok és a végén a kontroller.
Szóval, ha valami fura dolog miatt a kontroller rosszul mérné a feszültséget, akkor is biztosan 2.8V felett volt a cellafeszültség. Ergo ha a kijelző működött este, akkor sem lehetne reggelre 1.65V. De magam kalibráltam és teszteltem, szóval biztosan jó feszültséget írok ki +/- 0.02V tűréshatárral.Csak próbából elkezdtem tölteni ezt a cellát, gyakorlatilag azonnal elkezdte a töltő visszavenni a töltőáramot 200mA-ról 60mA-ig. Nagyjából 10 másodpercet volt töltőben.
Ezután kivettem a cellát és ez a 10mp töltés 1.65V->2.05V feszültség ugrást eredményezett. Találtam egy 39ohm/5W ellenállást itthon, azzal elkezdtem meríteni.
Ez induláskor ~50mA volt, de szinte 1perc alatt 1.2V-ra merült a cella. Itt lelassult ugyan a merülés, de percek alatt 1V-nál volt így is. Szóval valami gond van ezzel a cellával.
Teljesen lemerítem és leadom.Barret001:
Köszönöm, ha csak sima merülés lenne megtenném, de így nem töltöm.
1.65V cellafeszültségnél nem kisérletezem.
És nem is a cella megmentése a célom, hanem inkább az okot keresném, hogy 25mA terhelésnél hogy a fenébe tud így tönkremenni. -
#93122
Dr. Szilikát
őstag
#99235328
#93117
Dr. Szilikát
őstag
válasz
#99235328
#93117
üzenetére
https://www.katasztrofavedelem.hu/37089/hogyan-kezeljem-a-hasznalt-akkumulatorokat
Túlmerítés elleni védelem nem volt beiktatva? TPA4056 modul védelemmel egybeépített változata praktikus, ilyen esetben. 2,5 V alatt leválaszt.
-
#99235328
törölt tag
Szerintem ezzel a cellával nem kisérleteznék, mert valami oka van, hogy hirtelen ekkorát merült. Még napokig kellett volna üzemelnie.
Nem tetszik az sem, hogy 2V alá merült. Innét én nem hoznék már vissza cellát, főleg lakáson belüli használatra nem.
(Kicsit tartok tőle, hogy a mélymertülés miatt létrejövő kristályosodás a szigetelő fóliát átütheti feltöltésnél és teljes zárlatba menne át)Főként inkább az érdekelne, hogy mi történhetett, amiért ennyire bezuhant a feszültség ilyen gyorsan.
(A 33ohm/2W ellenállással teljesen lemerítés és érintkező leragasztás után ez leadható így valami bolt gyűjtőjébe?)
-
válasz
#99235328
#93119
üzenetére
Csak azt tudom, amit fent írtam, nekem sosem volt ilyen spéci töltőm (XTAR VC4-es töltővel nyomulok).
Mindenesetre ne gondolkozz sokat, mert minél több időt van mélymerülésben, annál jobban károsodik, szóval ilyenkor gyorsan töltőre kell tenni. Ezek az okos töltők a mélymerült cellákat amúgy maguktól is pici árammal töltik. -
#99235328
törölt tag
Köszönöm a gyors választ.
Van egy ilyen töltőm: Opus BT-C3100
(annyiban moddolt, hogy 3D nyomtatott alsó részt kapott és 8cm ventit a gyári apró, zajos helyett)Ez tud kapacitást és belső ellenállást is mérni és állítható a töltőáram.
Ezzel esetleg kezdésnek javasolnál valami vizsgálatot/beállítást?Tippre talán rögtön mérhetnék belső ellenállást és 200mA-el kezdhetném éleszteni a cellát?
Update:
A töltöbe rakva beállítottam 200mA töltést és elkezdett azonnal esni a töltőáram. Másodpercek alatt 60mA-re, ekkor már kivettem. szerintem valami nem oké ezzel a cellával. -
válasz
#99235328
#93117
üzenetére
Elég durva pazarlás lenne, ha emiatt kidobnád!
Nekem van egy csomó laptop akkuból bontott cellám, köztük olyanok is, amik hónapokig voltak 0V-ra merülve, mégis vissza lehetett hozni őket.
Valószínűleg semmi baja nem lett ettől a cellának (hacsak nem azért merült túl, mert zárlatos lett magától).
Tedd töltőre és figyeld meg, hogy melegszik-e töltés közben (a hibátlan li-ion cellák nem melegednek egyáltalán) majd tedd el feltöltve, és nézd meg pár nap múlva, hogy tartja-e a töltöttséget! Mivel nem párban használod, az se okozhat gondot, ha kicsit csökkent a kapacitása vagy megnőtt a belső ellenállása (nyilván akkupakkban már ne használd, ha olyan). -
#99235328
törölt tag
Sziasztok.
Van egy kis mikrokontrolleres kapcsolásom ami 1db 18650 LiitoKala 3000mA Li-Ion akkuról működik.
Nagyjából 25-30mA terhelés mellett napokig üzemel. A kapcsolás folyamatosan kiírja a töltöttséget is. Tesztem szerint a kapcsolás 2.85V-ig hibátlanul működik, tehát 3V-ig hagyhatom nyugodtan merülni az akkut.
Tegnap este 3.2V körül jelzett, viszont ma reggel azt vettem észre, hogy nem működik a kapcsolás.
Az akkut megmérve 1.65V feszültséget mutat.
Ezt már biztosan nem fogom használni, lemerítem egy 33ohm/2W ellenállással nullára és megy a gyűjtőbe.Viszont nem értem, mi történhetett, hogy ennyire lemerült egy éjszaka alatt szobahőmérsékleten?
Az előző akkut ebből a kapcsolásból 3V-ig hagytam merülni és most megmérve 3.4V-ot mutat. Ezzel a mostanival terveztem párban feltölteni.
-
#93114
Aryes
nagyúr
Dr. Szilikát
#93112
válasz
Dr. Szilikát
#93112
üzenetére
Egyébként 18650 is létezik 4,35 V-ra tölthető, amihez kapható átkapcsolható töltő, LiitoKala stb.
Ezt nem tudtam (a többit kb igen).
A diódás megoldás, amit írtam (akkukímélés), az működik, ugye?
-
#93112
Dr. Szilikát
őstag
Aryes
#93111
Dr. Szilikát
őstag
Ezek a töltésszabályzók a szokásos 4,2 V-ig töltenek.
Egyébként 18650 is létezik 4,35 V-ra tölthető, amihez kapható átkapcsolható töltő, LiitoKala stb.
Telefonokban lehet 4,4 vagy 4,44 V-os akku is. Ezek is némileg fejlesztett összetételű, de alapjaiban Li-ion akkuk, vagy annak Li-po változata. Kicsit emelt feszültségtűrés, több energia bepréselhető.
Minden Li-po akku Li-ion kémián alapul, de nem minden Li-ion akku szilárd elektrolitos (Li-po). Ezt nem az okoskodás kedvéért írom, csak a fórumok olvasóinak nem mindig egyértelmű.
-
lithium or polimer battery
Az li-ion (fém henger) és li-po (párna formájú) akksikat jelenthet, aminek a töltése lényegében nem különbözik (a li-po névleges feszültsége 1-2 tized volttal magasabb). A lifepo az másfajta töltést igényel.
(A többi kérdésre nem tudok válaszolni) -
Szerintem maga a panel lehet, hogy termel annyi hőt, hogy ha szorosan egymás mellé teszed és jól körbeszigeteled, az megvédi a fagyástól, de ez csak tipp. A hideg viszont nem tesz benne akkora kárt, mint a nyári túlmelegedés és a folyamatos teljes töltöttség. Úgy emlékszem érdemes az akkuval sorba kötni egy schottky (vagy normál) diódát, mert azon esik annyi feszültség, hogy az akku 80% töltöttség alatt maradjon, ezt pedig hosszú távon élettartam növekedéssel hálálja meg. (Remélem a többiek kijavítanak, ha hülyeséget írtam).
A lifepo akksiról sajnos nem sokat tudok, és nincs vele tapasztalatom, de ahhoz úgy tudom az alacsonyabb feszültsége miatt ez az elektronika nem fog passzolni. -
biker
nagyúr
Hali urak, keresek valami komplett megoldást, hogy ne kelljen 2-3 modulból barkácsolni, hátha van
A feladat egy 12V állandó táp lenne áramkimaradás áthidalásra kis akkuval. A gond egy RFID kártyaolvasós relé, ami áramkimaradáskor visszaáll alaphelyzetbe, bistabil relé kimenet kikapcsol. és nem tud olyat, hogy megjegyzi ki vagy be volt, és oda állvisszaehhez kellene egy "egység" aminek bemenete 230V AC vagy 12V DC és a kimenete 12V DC és a benne lévő akku minimum 3-400mAh lifepo (nem baj ha nagyobb, tovább megy)
jó lenne nem úgy, hogy tápmodul, akkumodul, töltésvezérlő darabokból.
Létezik valami ilyen egyben? -
#93103
Dr. Szilikát
őstag
mezis
#93102
Dr. Szilikát
őstag

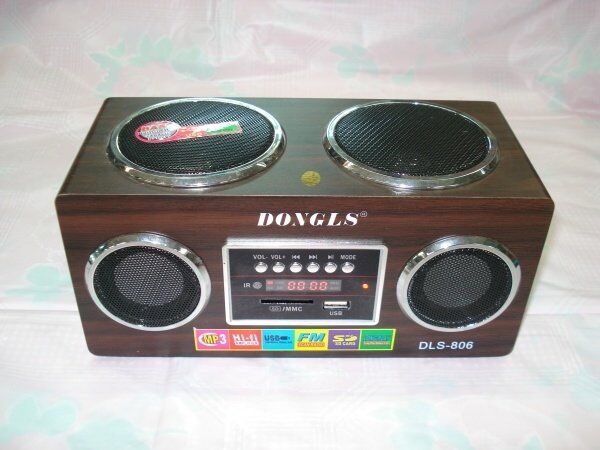

Tartozik hozzá egy USB töltőkábel, amivel szokványos dugasztápról tölthető:
Lehet, hogy az elemek a memóriához kellenek, de valaki szerint arról is működik:
Van róla vmi dokumentáció?
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
ekkold- Szuper áron eladó Lenovo ThinkPad T14 Gen 1 Touch /Ryzen 5 PRO 4650U/16GB/256 SSD/FHD/IPS
- Bontatlan Lenovo ThinkPad T14s Gen 4
- Samsung UE40NU7192 101 cm / 40 4K UHD Smart TV 6 hó garancia Házhozszállítás
- LG 65NANO81T3A 165 cm / 65 4K UHD NanoCell Smart TV 6 hó garancia Házhozszállítás
- Playstation 4 Pro 1 TB + kontroller 6 hó garancia, számlával!
- Samsung Galaxy Tab S8 5G 128GB, Kártyafüggetlen, 1 Év Garanciával
- Thinkpad X230 legenda: i7 CPU, IPS kijelző, 12 GB, dupla SSD, magyar villbill, webcam, fingerprint
- BESZÁMÍTÁS! MSI B450M R5 4500 16GB DDR4 512GB SSD RTX 1660Ti 6GB ZALMAN S3 FSP 500W
- Zebra ZP505 EPL hőpapíros címkenyomtató
- Honor 200 Lite 256GB, Kártyafüggetlen, 1 Év Garanciával
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: CAMERA-PRO Hungary Kft.
Város: Budapest
