Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#97600
Szirtimorc
senior tag
tordaitibi
#97599
Szirtimorc
senior tag
válasz
tordaitibi
#97599
üzenetére
Ezek akkor is a beállított kimenő feszültséget szolgáltatják, hogy ha a bemenő változik?
-
#97599
tordaitibi
veterán
E.Kaufmann
#97597
válasz
E.Kaufmann
#97597
üzenetére
Az se akadály
egyébként, bár az már hacket kíván mert a 3,5" hdd-k 12 voltról mennek.
Ez lesz a te szerkentyűd. Step up-down, nemrég vettem ilyet és tényleg tudja.
10A az viszont határeset. Ha 1 perc alatt tojást lehet sütni a bordákon, vagy ventillátor vagy borda nagyobbítás.
6 ampert tutira tud így is, egy peltier elemet visz hetek óta, 11-15V bemenő, 12V kimenő.
[link] -
#97598
E.Kaufmann
veterán
E.Kaufmann
#97597
E.Kaufmann
veterán
válasz
E.Kaufmann
#97597
üzenetére
Lejárt a szerk idő. Már most ki van építve egy stabil 12V hálózat központi táppal, csak az FSP nano túl sok helyet foglal és nem is hatékony mert matek szerint lekapcsolt NAS mellett röhögve vinnie kellene egy órát (vagy inkább többet) akksiról, de ez a DC-AC-DC konverzió nem valami hatékony, jó ha van fél óra.
-
#97597
E.Kaufmann
veterán
tordaitibi
#97593
E.Kaufmann
veterán
válasz
tordaitibi
#97593
üzenetére
Első pont: Synology két lemezes NAS.
Ezen felül minden is ami számítógépes hálózat, nem kisérletezgetnék. -
#97593
tordaitibi
veterán
E.Kaufmann
#97591
válasz
E.Kaufmann
#97591
üzenetére
Sorold fel nekem az eszközeidt amiket erről táplálnál.
Csak azért mert nálam is kb. hasonló a helyzet és nem kell konverter.Elöl a névleges, utána a tesztfeszültségek
9V accesspoint 7-15V (ez necces ha 10V a bementi elkó lásd lentebb)
12V router 8-15V
Digis ONT 19V 11,5-24V
mini számítógépem 12V 8,5V-15V
LG 19" monitor 19V 11,2-24V
A 15 és 24V azért a csúcs mert 16 és 25 V elkók vannak a bemeneteken, maga az elektronika többet bírna.Régebbi kamerák nem szeretik a 11,5-13,8V kööttit, az újabbak nem törődnek vele, max. az infra rész lesz picit túlhajtva, ez kísérlet tárgya.
Csak azért írtam le mert megspórolhatod a step up-down modult. Egy hibával kevesebb.
Amúgy 100W az 10A körüli, ha megengedünk 12,5 voltot, simán, akkor egy fetes analóg stabon eljes terhelésnél 12-13W fog esni, ha megy a töltés az 13,8V akkor megengedhető, ha meg áramszünet van az akku pár perc alatt beesik a névleges max. 12,6 voltra, ott meg nulla veszteség. -
#97592
Barret001
addikt
E.Kaufmann
#97591
Barret001
addikt
válasz
E.Kaufmann
#97591
üzenetére
Valami [ilyesmit] keress. Ez csak step down.
-
#97591
E.Kaufmann
veterán
E.Kaufmann
veterán
Milyen DC-DC modult tudnátok ajánlani, lehetőleg itthonról vagy EU-s raktárból rendelhetőt, ami olyan 90-120 Wattos olyan 9-15V-ből tud stabil 12V-ot készíteni (vagy ha jobbak a paraméterei esetleg 18-30V input) és 90+% hatásfoka van, nem nagyon melegszik? Leváltanám a hagyományos UPS-ot egy táp/szünetmentes kombóval, csak mindegyik az akksifeszültséget adja ki nem pedig stabil 12V-t, Ilyen eszköz mögé kellene egy nagy hatékonyságú DC-DC átalakító.
-
#97590
janakbacsi
őstag
janakbacsi
őstag
samsung galaxy watch első generációs órában ki tudná valaki cserélni az akkut? természetesen nem ingyen kérem. köszönöm.
-
#97588
Speeedfire
félisten
Dr. Szilikát
#97587
Speeedfire
félisten
válasz
Dr. Szilikát
#97587
üzenetére
Gheccc, akkor ez lesz a gond.
Uh, nagyon köszi.
-
#97587
Dr. Szilikát
őstag
Speeedfire
#97586
Dr. Szilikát
őstag
válasz
Speeedfire
#97586
üzenetére
A high level inputra nem GND megy, hanem általában egy hídvégfok +/- jelű kimenete, melyek amúgy egy-egy, ellenfázisban meghajtott végfok kimenetei.
-
#97586
Speeedfire
félisten
Dr. Szilikát
#97577
Speeedfire
félisten
válasz
Dr. Szilikát
#97577
üzenetére
A föld közös, ami a fejből kijön és a másik erősítő magas jelébe megy. Ez okozhat gondot?
-
#97585
ViZion
félisten
Dr. Szilikát
#97584
ViZion
félisten
válasz
Dr. Szilikát
#97584
üzenetére
jah, nem olvastam, h szünetmentes táp... bakker. Abban biosba nem fogja kikapcsolni sztem, bár egy guglizást megér, hátha van neki vmi jumper.
-
#97584
Dr. Szilikát
őstag
dave0825
#97578
-
dave0825
őstag
válasz
Barret001
#97579
üzenetére
Mármint az újnak? Az a baj, a sárga vezetéken gondolom figyeli, hogy jó-e a ventilátor. Mivel most nincs sehova bekötve, úgy látja, hogy nem jó. Viszont nem 12V volt a sárgán se a sárga-fekete között, se a sárga-piros között. Ezt furcsállom, mert ha mondjuk fekete-sárga között 12V lett volna, akkor persze, átkötöm a pirosról, és mindig látja, kész. Viszont nem így volt, sajnos.
-
dave0825
őstag
Üdv.
Kaptam egy Eaton szünetmentest, amibe akksit kellett vennem, és pár dologra használnám a nappaliban csak (tv, ps5, médialejátszó), viszont brutál hangos a ventilátora, ami persze alapból is fúj, nem csak terhelés alatt (be sem kapcsoltam, csak tölteni dugtam be, és már fújt), nappaliban kibírhatatlanul hangos. Rendeltem bele másikat, ugyanolyan jól fúj, viszont nagyon jó halk, csak az a baj vele, hogy ez 2 vezetékes, a régi pedig 3 volt. Átraktam a csatlakozót, a 3. vezetéket (sárga) szabadon hagytam, viszont bedugva sípol, gondolom nem érez a ventilátortól valamiféle visszajelzést azon a lábon, hogy működik. Mit tudnék oda kötni, hogy mindig úgy lássa, hogy jó? Tudom, ennek hátránya, hogy ha tényleg rossz, akkor sem fogja annak venni, de tudom figyelni, hogy elromlik-e, és amúgy se lenne nagy fogyasztó rajt, hogy nagy hűtés kelljen neki.
Ilyen a régi, 3 vezetékes, ilyen pedig az új, 2 vezetékes. Ellenálláson keresztül a pozitív lábról átkötni, vagy mi a legegyszerűbb? Mértem működés közben a régi ventilátort, 12V volt a fekete-piros között, a piros-sárga között 2V nagyjából (pontosan nem tudom, 2 egész valamennyi), a fekete-sárga között 0V.
-
#97577
Dr. Szilikát
őstag
Speeedfire
#97576
Dr. Szilikát
őstag
válasz
Speeedfire
#97576
üzenetére
Ez így nem oszlat el minden kétséget, miután a tünetek zárlatra is utalhatnak, viszont az erősítők magas szintű bemenete nem szokott zárlatot okozni, a földfüggetlen megoldás, illetve megfelelő bemeneti impedancia okán.
-
#97576
Speeedfire
félisten
tordaitibi
#97575
Speeedfire
félisten
válasz
tordaitibi
#97575
üzenetére
-
#97575
tordaitibi
veterán
Speeedfire
#97574
válasz
Speeedfire
#97574
üzenetére
Lerajzolnad?
Ha hidalt a vegfok es mindket pontjat bevitted a masodok erositobe akkor van egy negativ zarlatod. -
#97574
Speeedfire
félisten
Speeedfire
félisten
Sziasztok,
van egy gyári autós hifi aminek a kiementén van egy pár hangszóró, ezt a kimenő magas jelet akartam volna egy magas jel bemenetű erősítőhöz rakni, hogy legyen plusz egy szett, de közben az eredetiből is jöjjön a hang.
Viszont most így mind a kettő recsegős lett ha picit jobban emelek a hangerőn. Kábelekezés elvileg jó.
Vagy így közbeiktatni nem ajánlatos? -
#97571
demars
addikt
rednifegnar
#97570
demars
addikt
válasz
rednifegnar
#97570
üzenetére
Ma megyek megnézni, még nem láttam. Találtam rajzot, nem bonyolult.
-
#97567
tordaitibi
veterán
joghurt
#97560
válasz
joghurt
#97560
üzenetére
Sajnos a triakok, amik az ssr kapcsolóeszközei, 2 P-N átmeneten keresztül képesek csak működni, ez az elvéből következik.
Magyarra lefordítva legjobb esetben is legalább 1V esik rajtuk (sajnos picivel több) , ez 10 ampernél 10W feletti disszipációt jelent.
Ami így nem tűnik soknak de egy bedobozolt készülékbe amúgy is minden fűt a nyákon, ez nagyon sok.
A relé meg stabilan 0,5-1 wattot disszipál max. a behúzótekercsén. Egy mai normális mágneskapcsoló se sokkal többet.
Meggondolandó nagyobb áramokat hosszabb ideig triakkal kapcsolgatni.
Szilikát jó példát hozott, triak-relé párhuzamosan, elvileg örök élet mert a ki-bekapcsolást szikramenesen a triak, a tartást a relé intézi.
Egyik melóhelyemen jópár 8-10kW motorokat kapcsolgatnak 3 fázisú 50 amperes ssr-ek, mindegyik szép nagy bordára van szerelve.
abban a helyiségben még sose fázott senki télen sem -
#97566
ViZion
félisten
tordaitibi
#97565
ViZion
félisten
válasz
tordaitibi
#97565
üzenetére
fiam pár fotóját mentené. én a kijelzőt.. de ehh, ezt semmire nem lehet rádrótozni. 2 kamera, ujjlenyomat olvasó... kuka.
-
#97565
tordaitibi
veterán
ViZion
#97564
válasz
ViZion
#97564
üzenetére
Igen, t mint termisztor.
Kapacitás ha rá van írva, 0,3C azaz harmada árammal lehet max. tölteni, kevesebbel erősen ajánlott.
Ha évek óta pihen teljesen lemerülve, el kéne engedni.
Telefonba maradhat de cc-cv töltés kéne, 0,3C és 4,2V.
Ha nem kell mobilitás, az akku +- ra rá lehet támadni kivett akkuval egy 5V/2A dugasztáp és 2 darab szilíciumdióda kombóval, az 3,6-3,8V körül lesz.
Nálam így megy egy rági tablet ébresztőóráként 5+ éve. -
ViZion
félisten
Régi telefon töltése meghalt, kicsit nézegettük, de azt az apró bánatot nem tudnám javítani.
Li-ion akku van benne, 3 kivezetés, P+, P- és T... 3,8 V van rajta. Ezt hogy tudnám feltölteni? Hány V lehet neki adni? T-nek van jelentősége? Arra gondoltam, h hőt jelenti a telónak, Thermo... de lehet, h nemtudom -
ViZion
félisten
válasz
joghurt
#97560
üzenetére
Dr. Szilikát hsz-éhez még:
Valahol a neten vannak bontott képek is, a nyákot is érdemes/érdekes megnézni.
Az eredeti Fotek-nél szépen fizikailag is le van választva (amennyire lehet) a kapcsolt oldal. Kínai "Fotek"-nél (átmatricázott Earu vagy még az se) kevesebb a kivágás a panelon, de a triac legalább jó minőségű ott is, igaz a hátsó fémlemez és a triac rögzítése szerényebb.Mivel árban alig van eltérés, bátran lehet a 25 A vagy a 40 A verziót venni a bojlerhez. Nem tudjuk, h hova kerül. Ha a megszakító szekrénybe, akkor azzal is matekolni kell, hogy a dobozban az fűt. Nálam relék vannak, néha 50-60°C is van a dobozban... Cserélem is a Shelly-ket Earu-ra, nem tudom, az hogy működik (csak roncsolással bontható, de mivel 8k darabja, így nem verem szét... még
), de sokkal hűvösebb. OK, esetleg hőfokot is hazudják a kínaiak. Erre majd rámérek
-
#97562
demars
addikt
tordaitibi
#97558
demars
addikt
válasz
tordaitibi
#97558
üzenetére
Igen.
Más téma:
Régi hőtárolós villanykályha kapcsolási rajz elérhető valahol? Holnap meg kell néznem egyet, nem kapcsol le (höfokszabályzora gondolok). -
#97560
joghurt
addikt
Dr. Szilikát
#97559
joghurt
addikt
válasz
Dr. Szilikát
#97559
üzenetére
A hűtőbordát írják a szilárdtestrelé adatlapján, 4 A áram felett. Igaz, arról egy szót sem, a műanyag ház melyik részére és hogyan javasolják felrakni, hogy az át is tudja adni a hőt.
A leválasztást a diszkrét triaknál gondoltam szükségesnek.
Ez a kávéfőzős párhuzamosítás izgi szakmai szemmel. Még elmerengek rajta, lusta leszek-e, vagy igényes.
-
#97559
Dr. Szilikát
őstag
joghurt
#97555
Dr. Szilikát
őstag
válasz
joghurt
#97555
üzenetére
A szilárdtest relé is galvanikusan elválasztott, optocsatoló van a belsejében. Annál jobb elválasztás nem kell. Viszont a triacon eső feszültség miatt jobban fűt és hűtőbordára is szükség lesz, ha már ilyen nagyobb terhelésre használod.
Továbbá az SSR nem olyan, mint a triac fényerőszabályzó, hogy minimális terhelést igényelne, az csak a fázishasító dimmer egyszerűsített megoldása miatt van, ami nullavezetőt nem igényel, hanem csak soros megszakítást, így egy kapcsoló helyett könnyen beépíthető, minimalista alkatrészekkel.
Példának okáért, ha processzorral vezérelt fázishasítót csinálnál, ott ilyen gond nincs, a független táplálás, független kapuvezérlés miatt.
Egyébként van olyan megoldás is, hogy relé + triac párhuzamosan, bővebben:
https://prohardver.hu/tema/hobby_elektronika/hsz_94759-94759.html
-
#97558
tordaitibi
veterán
demars
#97557
-
#97556
tordaitibi
veterán
joghurt
#97549
-
joghurt
addikt
válasz
leweegee
#97552
üzenetére
Igen, hasonló szilárdtestrelé a második verzió. Egyedül a tartáshoz szükséges minimális terhelés meglétét kell még lemérnem, ha a bojlernek épp nincsen kedve fűteni.
ViZion: Nincsen okosotthon központ, teljesen felesleges a Zigbee protokoll is. És pontosan egy ESP32-es Arduino Nano fogja vezérelni az egészet. Vagy NodeMCU-ból vagy ESP Easyből kiindulva.
-
#97554
rednifegnar
senior tag
ekkold
#97545
rednifegnar
senior tag
válasz
ekkold
#97545
üzenetére
ja igaz kevertem a kettot reg volt.
ugy latom mar a 35%-os peroxid is engedelyes.
a lakkfilc eleg ellenallo cucc, de regen csotollaztunk kozvetlen nyakra is sajat csinalmanyu katranyos tintaval... nem ma volt.majd erre a lezergravirozos cuccra leszek kivancsi.
nyakrendelossel az a baj, hogy soxor elofordul, hogy menet kozben kell alakitani, modositani, kiprobalni, javitani a cuccon. hazilag az gyorsabb foleg mikor nincs turelme az embernek varni hanem azon melegeben megcsinalja.
-
ViZion
félisten
válasz
joghurt
#97551
üzenetére
Sonoff egy márka, a Zigbee meg egy protokoll, mint a Wifi. Ha van lokál zigbee-d, akkor az nem kerül semmi felhőbe fel. A zigbee-s cucc csak mér, kapcsol, küldi az adatokat a helyi vagy a felhő szerverre. Van, amelyikbe lehet progit is menteni, de praktikusan ezt központilag az okosotthon SW vezérli.
Ha lokális/autonóm üzem a cél, akkor a fentebb említett ESP8266 vagy ESP32 és mellé egy SSR relé a kapcsolást megoldja.ESPeasy keretrendszerrel ez 6 órás munka. 10 perc megkeresni a cuccokat, 30 perc összerakni, telepíteni, beállítani, h mit csináljon. A maradék bő 5 órában meg megy a fejvakarás, h ezt a megszakító szekrénybe hogy rakjam, kell neki 5 VDC táp, nem fér el, baCCameg kicsi a szekrény...
-
joghurt
addikt
válasz
ViZion
#97550
üzenetére
Az alap kiépítés és védelem már megvan, most csak kapcsolni kell.
Persze, vannak gyári kapcsolók, mint a Zigbee vagy a Sonoff, de itt kifejezett cél lenne, hogy ne menjen fel a "felhőbe", és ne lehessen távolról elérni. Ja, és az Arduinoba majd egyéb okosságok fognak bekerülni, amik megmondják a kapcsolgatást, szóval tényleg csak a nagy teljesítményű kapcsolás szükséges.
-
ViZion
félisten
-
joghurt
addikt
Sziasztok!
Arduinos otthon-okosítós projektbe fogtam. Ennek aktuális lépésében számottevő hálózati teljesítményt kellene megszakítanom. Az egyszerűség kedvéért az első áldozatot hívjuk bojlernek!
A kapcsolást megtehetem egy kis relével, ami egyszerű, mint a faék, de bekapcsolva kb. 400 mW teljesítményt eszik folyamatosan, és a jobb típusok is max. 10-50ezer kapcsolást bírnak.
Vagy valami félvezetőt használok, ami 16Ax230VAC-t elbír. (Még a nullátmenetre sem okvetlenül muszáj figyelni.) Ilyenkor nyilván célszerű valami galvanikus leválasztás is, dupla táp stb.Szerintetek megéri a macerát?
-
#97548
razorbenke92
őstag
ekkold
#97547
válasz
ekkold
#97547
üzenetére
Köszi az infót.
Manapság már nálam is két út van:
- Ha nagyon prototípus, akkor megoldom spagettivel vagy próbanyákkal
- Ha ráér kicsit, megtervezem, feltöltöm a JLC-re, és amikor tudom, megrendelem egyben.
A legutóbbi rendelésem 10.17-én csütörtökön adtam le, közvetlenül, miután leadtam a Hestore megrendelést az alkatrészekhez. Október 21-én, hétfőn délelőtt a PCB már nálam volt. A Hestore csomag az ünnepet a GLS-nél töltötte, csak 24-én ért el hozzám. -
#97547
ekkold
Topikgazda
razorbenke92
#97546
ekkold
Topikgazda
válasz
razorbenke92
#97546
üzenetére
Nagyon sokáig vas-kloriddal marattam én is, később aztán kevertem hozzá egy kis sósavat is: picit gyorsabb lesz, hosszabb élettartamú, és talán kevesebb trutyis rozsda gyűlik össze az alján. Aztán kipróbáltam a sósav hidrogénperoxid koktélt, és soha töbá mással. Gyors (1...5 perc), átlátszó (jól látszik benne a panel ahogy fogy a réz). Negatívum: kell szellőzés, mert klór szabadul fel, de ha kicsit hígabb oldatot csinálsz ami nem 1 perc alatt végez (hanem 5...8 perc alatt), akkor a klór nagy része oldott állapotban marad a folyadékban, azaz közel sem lesz olyan büdös. Anno vagy kivittem erkélyre a tálat, vagy a tűzhelyre tettem és beindítottam az elszívót (nem szagelnyelős, hanem ki van vezetve a cső a szabadba). Igazából egyik sem nagy macera, mert kárpótol az, hogy percek alatt kész. Az elhasznált (oldott rezet tartalmazó) vas-kloriddal nem tudom mit szoktatok kezdeni, de pl. a használt sósav-peroxid keverékkel (szép átlátszó, kékes-zöldes színű) még szépen le lehet maratni a wc-ben a vízkövet is.
Manapság már én is úgy látom, hogy nem éri meg a sok időt + vegyszerekkel vacakolni, mert nagyon olcsón és kiváló minőségben gyártják a távolkeleten. Nekünk meg szinte a nyersanyag ára nem jön ki annyiból, nem beszélve a rászánt időről. Ezt az időt inkább tervezésre, vagy más hasznos dologra fordítom. -
#97546
razorbenke92
őstag
leweegee
#97536
válasz
leweegee
#97536
üzenetére
+1 a vas-kloridnak, amikor házilag NYÁK-oztam, én is mindig azzal dolgoztam. Sosem volt vele gondom. Nagy felületű edénybe kell tenni, lehetőleg átlátszóba amit alulról meg lehet világítani. A folyadék tetejére kell úsztatni a lemezt a maráshoz, így a salak nem áll meg a felületen, hanem lesüllyed és nem gátolja a marást. Ha ez nem megy, akkor rázogatni kell a szép eredményhez. A világítás átlátszik a mart részeken, azonnal lehet látni, ha kész a marás, nem kell kiemelgetni a PCB-t folyton.
Szerk.: Ahogy nézem, nem használtok réz kiöntést (copper pour angolul, nem tudom ez e a magyar neve).
Javaslom, hogy ahol lehet, kapcsoljátok be, akár még az "árvákhoz" is (ezek szigetek). Ilyenkor nem kell házilag minden rezet lemarni, csak az elválasztó sávokat. Kevésbé telítődik a vegyszer, gyorsabban és szebben lehet dolgozni így. -
#97545
ekkold
Topikgazda
rednifegnar
#97543
ekkold
Topikgazda
válasz
rednifegnar
#97543
üzenetére
A lila csíkokat a káliumpermanganát hagyja maga után, az ma már pirotechnikai anyagnak számít, azaz nem tudsz venni spec engedélyek nélkül. Hidrogén peroxidot elvileg lehet venni, úgy tudom a fodrászkellékes cucc is működik. amúgy sem érdemes nagyon töményre készíteni az oldatot, mert akkor nagyon agresszíven mar, és sok klórgáz képződik.
-
#97544
rednifegnar
senior tag
rednifegnar
#97543
rednifegnar
senior tag
válasz
rednifegnar
#97543
üzenetére
idokozben tesom par hete vett egy lezergravirozot, majd azzal ki akarom probalni milyen nyakot lehet csinalni.
mondjuk momentan nincs semmi projektem, ami van azt megcsinaltam csikos nyakon. elvileg kellene egy pic-es interface cuccot alkotnom de meg nem vitt ra a lelek. -
#97543
rednifegnar
senior tag
Reggie0
#97540
rednifegnar
senior tag
válasz
Reggie0
#97540
üzenetére
12%-os jo maratashoz? sztem az fodraszkellek kategoria.
kristalyos peroxidot mar tizeneve is csak orvosi receptre tudtam venni. pedig gyerekkoromban siman adtak minden hokuszpokusz nelkul, azt dobaltuk az akvaiumba fertotlenito cimen (meg jol neztek ki a lila csikok).
en is ezt a vaskloridos gyorsmaratot hasznalom, sztem teljesen jol mukodik. nyilvan nem lesz szep gyari, meg ha leazik a maszk akkor alamar csodak nincsenek. lakkfilcel (nem alkoholossal) athuzva jo lesz.
pausz meg positol mar nem divat? neke meg talan van p20(ha jol emlexem) spraym is valahol. -
ecaddsell
aktív tag
válasz
demars
#97516
üzenetére
Illetve, nem tudok PCB -t tervezni
Erről jutott eszembe, hogy van egy nagyon jó program ami ugródeszka is lehet a kézi rajzolás meg a komoly tervező programok közt: Sprint-LayoutUtána meg pl. JLCPCB legyártja.
A kézi rajzolgatás meg maratgatás sok sebből vérzik, nincs furatgalván, ahol fontos a homogén vezető sáv (pl. nagy áram, RF stb.) nem elég jó stb.
Túl régen foglalkoztam vele, hogy részletekbe menjek, meg időm sincs rá, hogy a lépéseket elmeséljem, de ha komolyan érdekel érdemes utánanézni.
Segéd hozzá (nincs közöm a szerzőhöz).
A végeredmény a legtöbb esetben megkülönböztethetetlen ipari cuccoktól... -
#97541
Dr. Szilikát
őstag
Armagedown
#97538
Dr. Szilikát
őstag
válasz
Armagedown
#97538
üzenetére
Ezt úgy tudnám körülírni, hogy semmi. Nem képes annyi áramot leadni a CH341 (áramkorlátozott) kimenete, hogy a memória védődiódáit legyűrje. TV alaplapok flash memóriáit írtam többet is, ilyen és hasonló szériákat:
W25Q32
W25Q64
MX25L8006Vagy a korábbi EEPROM-okat is, de soha nem lett baja. Főleg utóbbi tekintetében például, a CH341 SDA / SCL kimenete nyitott kollektoros, belső felhúzó-ellenállássali tipikusan 200 μA-t képes húzni, vicckategória szerintem a védődiódának.
Flash memóriára mennyit tol / húz, pontosan nem tudom, de nem volt gond. Mellesleg, ha adott bináris fájlból dolgozol, esetleg az új, üres memóriának lehetne baja, de az pótolható, nem drága. Sőt, hány esetben előfordult, hogy a TV már nem tudta olvasni a saját alkatrészét, de kiforrasztva és ebbe átrakva, hibátlanul kijött a tartalom és felhasználható lett.
Ahol egy kommentben olyat olvasunk, hogy 3 V-os bemenetre 5 V hűha borzasztó, az már eleve egy laikus megnyilvánulás, hiszen az áram és terhelhetőség számít ebben a kontextusban is, meg még sok más esetben is.
-
demars
addikt
válasz
aujjobba
#97537
üzenetére
Emiatt használok én is Na Perszulfátot, nekem sem adtak peroxidot, rendelni meg nem lehet csak személyes átvétellel.
Ezt a TN150-et kipróbálom, ezt lehet rendelni, illetve rendelek műnyomó papírt is.Barret001: nem mertem tovább az oldatban hagyni, észre vettem, hogy kezd lejönni a filc réteg a sávokról.
Amit nem értek, hogy a panel egy jó része szép tiszta lett, mindent lemart. Egy egy foltban pedig nem. Mozgattam, lötybököltem, melegítettem ( cégnél készíttettem saválló edényt). -
#97538
Armagedown
őstag
Armagedown
őstag

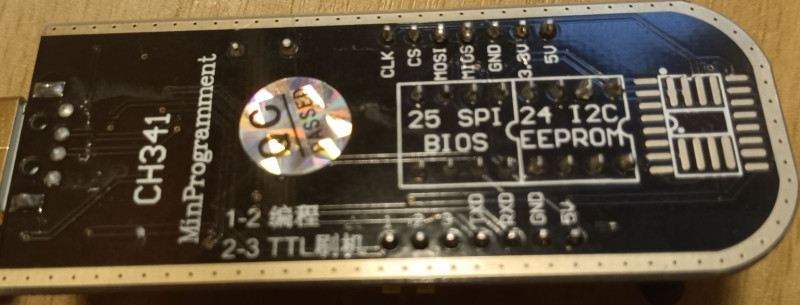

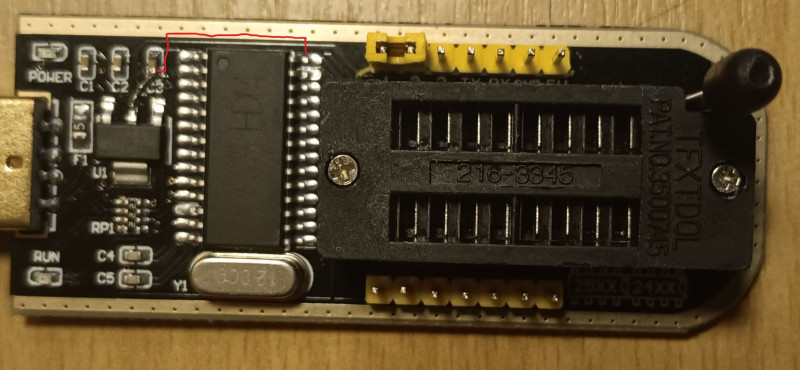

Mi történhet akkor, ha a ch341a programozót a "javítás" nélkül használom?
-
aujjobba
addikt
válasz
Barret001
#97535
üzenetére
Patikaban kerdeztem, mondtam aramkori lap maratashoz kell, nem adtak.
Valamelyik elektro boltot is kerdeztem (hestore vagy HQ nem emlekszem), ott is csak cegre, engedellyel, maganszemelynek nem.
Marmint a hidrogen peroxidot.leweegee: koszi ezeket megprobalom majd szemelyesen, hatha, bar a vasklorid nem engedelyhez kotott, gondolom ezek mennek.
Egyelore kitart a natrium perszulfat, nekem nincs kulonosebb gondom vele. -
aujjobba
addikt
válasz
Reggie0
#97533
üzenetére
A lassusag igaz, en melegiteni nem szoktam, hanem eleve meleg vizben oldom fel.
A csipkes vonal 20mil-ig nem problemas, az ala nem nagyon kellett mennem, max annal a SOT363 cuccnal, de azzal se volt gond vegul.A sosav+peroxid kombohoz nem tudtam hozzajutni, csak ceges vasarlasra adjak errefele ki, azt hiszem a tevekenysegi kornek is stimmelni kell (fodrasz, ilyesmi talan).
-
demars
addikt
válasz
Reggie0
#97525
üzenetére
Mivel csak halvány volt a nyomat, áthúztam filccel.
A sávokkal nincs gond, széleket kicsiszoltam, nincs zárlat sehol sem.
Valami a maratásnál nem jó.
Most fúrom.
Sávokat bevonom ónnal, szóval jó lesz, csak csúnya, meg több munka van benne. -
Reggie0
félisten
válasz
demars
#97523
üzenetére
Ilyen kis paneleknel erdemes lenne maras elott maratasallo filccel athuzni a vonalakat, mert ha csiszolas utan ezt megnezed, akkor teli lesz kis godrokkel ott ahol vekonyabb volt az atragadt tinta.
Masfelol lehet erdemes lenne hasznaltan egy mechanika hibas resines 3d nyomtatot venni, az kozvetlen le tudja vilagitani a mintazatott az UV erzekeny filmre es akkor a nyomtatast/vasalast kiprobalhatod. Van erre kesz program is. Lasd: [link]
-
-
ekkold
Topikgazda
válasz
Barret001
#97514
üzenetére
Az ilyen típusú blankolók jók ugyan, de az a baj, hogy rövid, vékony vezeték-végződéseket nem tudnak blankolni, ill. van amikor erősen megrántják a vezetéket, a rövid és rögzített a másik vége. Tehát főleg villanyszerelési munkákhoz alkalmasak, a weidmüller stripax és hasonlók meg univerzálisabbak, finomabb munkákhoz, meg ahol szűk a hely, ott is ugyanolyan jók. Tény, hogy sokkal drágábbak is, de megéri. Amatőr szinten csak egyszer kell megvenni, és sok-sok évig jók.
-
ViZion
félisten
válasz
demars
#97516
üzenetére
1-1 SDM cserével mi a baj? Két vége van, gyorsan kell pötykölni, h ne melegedjen túl. De jó pákával megoldható házilag is.
PCB tervezésre vannak programok, ha ebbe az irányba mennél. Bár komolyabb, esetleg több rétegű vagy kétoldalas nyákoknál már több mindent kell figyelembe venni, nem elég, h aés B összekötöd. -
-
-
JasL
őstag
válasz
ViZion
#97428
üzenetére
Nekem ilyen van, kurva jó, minden dróthoz magától alkalmazkodik a mérete, még USB kábeleket is nyúzok vele úgy, hogy az árnyékoló fóliát nem bántja, nagyon kis ügyes szerkezet, soha nem volt baj vele! Lényegében olyan, mint egy acélkörmös lehúzás, a beltartalommal gyengéd, de a burkolatot leszedi kíméletlenül! Megvenném újra bármikor. Nulla erőkifejtéssel lehúz bármiről bármit. Csak betolod a drótot, rámarkolsz, erre az történik, hogy előszöör a felső kis pofák rácsukódnak a vezetékre, majd kinyilik az olló, és lehúzza. Az áttétek miatt még gyenge nők is tudnák haszálni
-
#97507
Dr. Szilikát
őstag
demars
#97506
Dr. Szilikát
őstag
válasz
demars
#97506
üzenetére
Az un. magazin papírt használtam, amit találtam otthon, valami fényes felületű kiadványban. Nem számít, hogy már nyomtatott.
Xerox lézernyomtatómba tettem, sötét fokozatra állítva (másik a takarékos beállítás, de nem az kell).
Vasalás egy vászondarabon keresztül, ami kivédi a nyomat lapítását, illetve a fehér vászon enyhe barnás pirulása indikálja a megfelelő hőfokot és időtartamot, amit előzőleg már kitapasztaltam.
Most már Aliexpressről is rendelhetnék ilyen célra való papírt, ha kellene.
-
demars
addikt
Mi lehet a gond?
Csak halványan látni a vezető sávokat vasalás után. Harmadszorra lett ilyen (a többi még rosszabb volt).
Hömérséklet, idő vagy erősebben kell rányomni?
Lemezt letisztítottam, átcsiszoltam, IPA val is lemostam.
Átrajzolom filctollal valószínű jó lesz, de akkor is bosszant. -
Postas99
őstag
válasz
Barret001
#97500
üzenetére
Ha megmondod melyiket szeretnéd feléleszteni, akkor paraméterek alapján az ALin lesz olyan akksi ami koppra jó lesz hozzá.
Osztom a többiek véleményét. Haladok a korral , de van egy pont aminél csodálkozom, hogy ez meg mi a fenének kell az X-ik "hülyeség" faktorú jópofa izé-mizé....
egyébként, bár az már hacket kíván mert a 3,5" hdd-k 12 voltról mennek.
Mehet a kaparás, csiszolás...
Új hozzászólás Aktív témák
- MIUI / HyperOS topik
- Kezdő fotósok digitális fényképei
- TCL LCD és LED TV-k
- Kerékpárosok, bringások ide!
- Bundle topik
- Mikrokontrollerek Arduino környezetben (programozás, építés, tippek)
- sziku69: Szólánc.
- Luck Dragon: Asszociációs játék. :)
- sziku69: Fűzzük össze a szavakat :)
- Hobby elektronika
- További aktív témák...
- Lenovo ThinkPad 40AF dokkoló kiárusítás! Csak 25.000 Ft / szett
- GYÖNYÖRŰ iPhone 13 mini 128GB Green -1 ÉV GARANCIA - Kártyafüggetlen, MS3333
- Dell és HP szerver HDD caddy keretek, adapterek. Több száz darab készleten, szállítás akár másnapra
- Xiaomi Redmi 14C 128GB, Kártyafüggetlen, 1 Év Garanciával
- Azonnali A320 B350 X370 B450 X470 A520 B550 X570 chipset alaplap felvásárlás személyes/csomagküldés
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: CAMERA-PRO Hungary Kft.
Város: Budapest
