Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#100355
kisi
aktív tag
Dr. Szilikát
#100354
kisi
aktív tag
válasz
Dr. Szilikát
#100354
üzenetére
18 voltos akkupakk, 2,5Ah.
Tehát ezek szerint nem léptetőmotor, hanem egy állandó mágneses, hall IC-kel ellenőrzött poziciójú motor..
ViZion: Megvan a vezérlése, de az olyan mértékben integrált, mindent egybe fogó panel, hogy nagyobb munka lenne az alapján kibogarászni valamit...
Ebből a motorból kettő darabot adtam a srácnak(egy kerék motort, brutális lassító áttétellel, illetve a vágófej motorját, ami nagyobb, de nincs áttétele..), egyet megtartottam magamnak. -
kisi
aktív tag
Sziasztok!
Adott egy léptetőmotor, ami egy robot fűnyíróból lett kiszerelve.
Az ismerősöm egy kreatív projekt keretében szeretné felhasználni.
A szokásostól eltérően 8 vezetékes.
A kérdés az volna, hogy létezhet e olyan pici kínaiak, vagy akárki által gyártott panel, aminek a segítségével ezt egy potméter, vagy rotary switch segítségével meg lehetne forgatni.
A cél nem a preciz poziciójú megállítás, hanem a folyamatos, szabályozható sebességű forgás lenne.
Ha létezik ilyen panel, a beszerzéséhez az e-bay lenne az ideális, sajnos a lakhelye miatt a Magyar boltok nem igazán jönnek szóba..
A segítségeteket előre is nagyon szépen köszönjük. -
kisi
aktív tag
válasz
demars
#92365
üzenetére

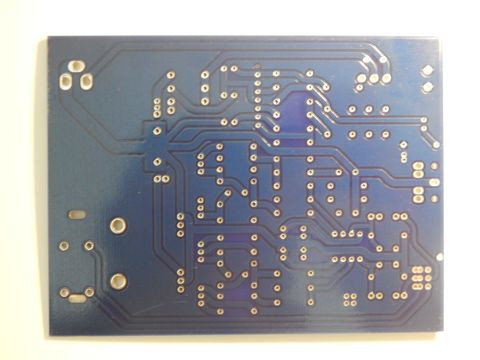

Ujjlenyomatos maradt a felület, sajnos ennyike is elég, hogy azokon a pontokon ne legyen tökéletes a maratás.
Ahol elvékonyodva , például a széleken maradt egy kicsit a rézből, ott pedig még kellett volna neki egy kis idő.
Próbáld meg maratás közben finoman, óvatosan mozgatni a folyadékot, például egy kis fa pálcikával, vagy az edényt mozgatva..

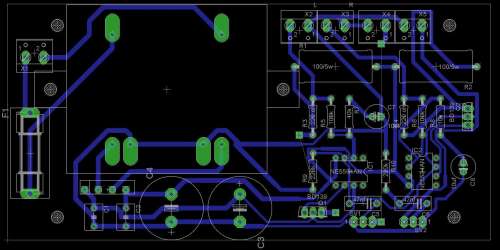

Nézd, egymás mellé tettem két képedet, itt látszik a hiba. -
#91730
kisi
aktív tag
E.Kaufmann
#91718
kisi
aktív tag
válasz
E.Kaufmann
#91718
üzenetére
Létezik felragasztató takaró sapka, kapcsolókra, illetve van felcsavarozható verziója is.
Hogy a felcsavarozható a magyar szabványú kapcsolócsavartávolságával mennyire kompatibilis, azt nem tudom, de itt (UK)a két csavar lyuktávolsága 60 mm.
Ez pld egyes dugaljakra, kapcsolókra tehető...Szerintem próbálj meg egy childproof light switch google keresés alapján elindulni, elég sok ötlet van.. Youtube videók is, pld Tv, nyomtató, stb "megvédésére"
-
kisi
aktív tag
Bocsánat, kicsit szétszórt vagyok...
beleforraszthatod, nem gond.
vagy ráhajtogatod fogóval, igazából megoldható a dolog.
Arduino tesztpanelhez régen az ettől kissebből vagy 100 darabot csináltam így..Pici forrasztás a csatin, a felső szár egy csípőfogóval ráhajtogatva, picit összenyomni, hogy belemenjen a csatlakozó házába, és simán belerakható a műanyag foglalatba a fém pin...
Vezetéknek egy internet kábelt vágtam szét, tökéletesen megfelelt... -
kisi
aktív tag
Hmm????

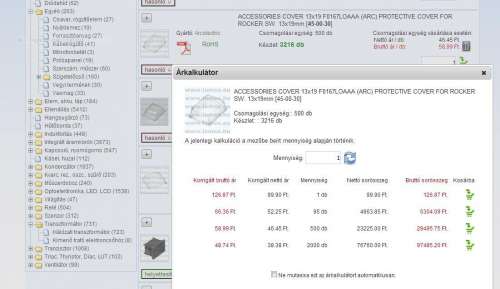

1 db 4-es ház, 14,48 forint... (egységcsomag bontási díja miatt nem 8 forint /db, )
4 db krimpelhető tüske bele 49,44 forint..
Szóval ha kellene 10 darab a cuccból, akkor kemény 639 forintért megkapod az egészet.
Posta van, személyes átvétel a lehel tér mögött... -
kisi
aktív tag
A lomexnek eszméletlen választéka van, ha náluk nincs, akkor nem létezik.
A lehel tér mögött vannak, nem messze az ipon-tól.
http://www.lomex.hu/hu/webshop/#/group/962/250mm/page,0/fbtn,0/flist,0/discount,0/instock,0Ránézésre 2,5mm-es , vagy 2,54,es lábkiosztás, szerintem mérd meg, és úgy válassz.
én a 2,5 öt linkeltem, de bal oldalt a listában ott a többi is... több száz féle van...
Bocsánat, nem olvastam el a hozzászólásod alját, a méretről, de mindegy, nagyjából így is jó...) -
#91298
kisi
aktív tag
DonThomasino
#91295
kisi
aktív tag
válasz
DonThomasino
#91295
üzenetére
Az ajtó burkolat leszedése után meglátod, elég sok féle megoldás van.
A lényeg az, hogy pontosan megfelelő típust rendeljél, mert ez a mechanizmus kapcsolja az ajtó zárt állapotát ellenőző mikrokapcsolót is. -
kisi
aktív tag
válasz
Reggie0
#91175
üzenetére
Szerintem ezt kétszer kellene elképzelni, pályánként a tűzoltóknak egy-egy ilyen kapcsolással, Valószínűleg a táp közös.
Nem lehet, hogy a víz a ludas? valahol vizet kap a cucc, és indikál egy fals jelet?
Amúgy javasoltam egy ilyet, szerintem ne keverd a 12 voltos cuccokat az 5 volttal..Nem túl szerencsés. Az IC, meg a kondik egy sör árából megvannak...
Szerintem dobj egy rajzot, hogy van kötve mindkettő, hogy egyben láthassuk az egész rendszert.
-
kisi
aktív tag
válasz
Erwinke
#91116
üzenetére
Van, hogy még a villanyszerelőben sem lehet bízni, nem csak a vezetékben
Egyszer, jópár éve, bérháznaknál javítottuk a bejárati ajtó rácsokat...
Állok a létrán, kezemben nagy flex, csavarlevágás lett volna a projekt..
A villanyszerelő mókolt kábellel, a pincében lévő elosztó szekrény sínrendszerére csatlakozott rá, ilyen krokodilfogós rácsíptetős vezetékkel...
Naná, hogy két fázisra, fázis, nulla helyett...
Azt hittem, helikopter vagyok, amikor majdnem elszálltam, hogy 400v ot kapott a flex...
Sosem hittem, hogy lehet a nagy Makitának olyan hangja, mint a fogorvosi fúrónak... -
kisi
aktív tag
válasz
Erwinke
#91104
üzenetére
Szerintem szerencsésebb lenne, ha mindkettő 12 voltos lenne...

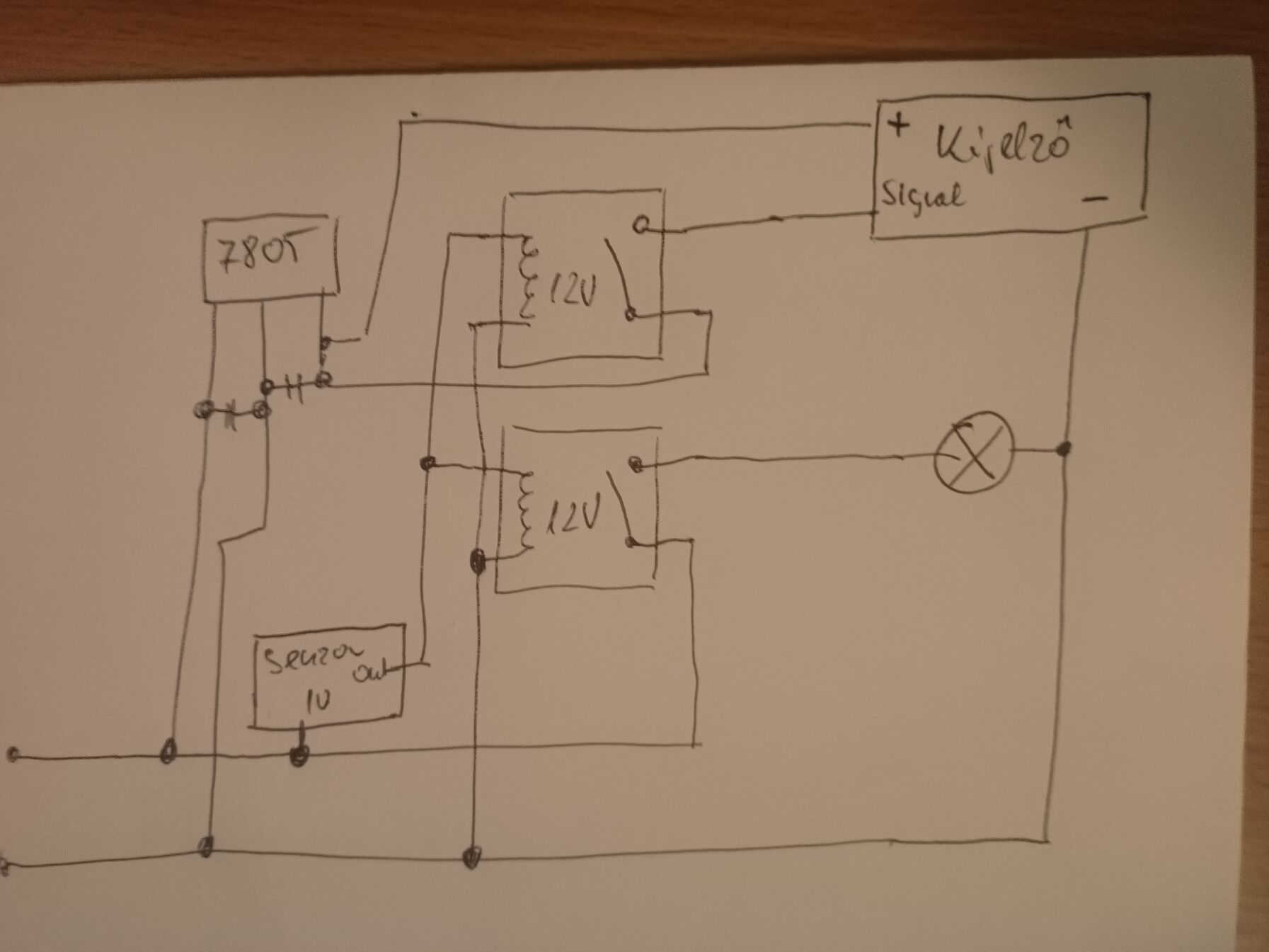

Nagyjából a melléket móricka rajz szerint:
Kellene pár plussz alkatrész, mivel : A kijelző valószínűleg 5 voltot igényel, ezért a gubanc az elképzelésben. Hogy a szám akkor is látható legyen, amikor még nincs eredmény, meg kellene kapnia a +5 voltot akkor is, elvileg erre van +5, illetve 0 bemenet, illetve egy, amin "számol" Igy egy 7805 feszültség stabilizátor jó lenne, ez csinál a 12 voltból 5 voltot, két kondival, amik kb 100, illetve 330nano faradosak. A sima 7805 1 ampert bír, pici hűtőborda (gyufásdoboznyi méretű alumínium lemez, stb..)nem ártana neki. Amennyiben kell a 2amper, úgy a L78S05CV lenne jobb. a második relé a mellékelt rajz szerint csak az 5 voltot adja a kijelző számláló bemenetére.
-
kisi
aktív tag
válasz
Beni2360
#91042
üzenetére
Ha jól értem, akkor a csillár bekötése - ahol a plafonból megy a vezeték a csillárba a plafon felől 2 szál, és a csillár felől 3 szál.
Ez egy normális csillár bekötés, ezzel nem fogod vezérelni a csillárt, hogy mi menjen, max az egészet ki -be kapcsolgatni.
A plafon felől fázis-nulla vezeték(A földelés hiányzik), a csillár felől pedig a fázis-nulla-föld van a csokira kötve.
*** Jav: csak az egészet kapcsolná egyszerre a kapcsoló, a csokiban a vezetékek a normál csatlakozások, amiből a rendes jelenlegi kapcsoló a fázist szakítja meg. ... *****
Annak idején nekem is volt ilyesmi csillár, arany, fa betétes lapátokkal, 3 kis lámpával...
A csilláron belül van két forgó rendszerű kapcsoló az egyik a ventillátornak egy négy állású, a másik pedig egy két állású. Ezeket nem valószínű, hogy ki lehetne vezetni fali kapcsolóra, plusz szálakat kellene behúzni a fali kapcsolótól a lámpáig, ráadásul a lámpa testében nem is nagyon van hely ezeket a plusz vezetékeket behúzni, és bekötni a megfelelő helyre. -
#77042
kisi
aktív tag
Dr. Szilikát
#77040
kisi
aktív tag
válasz
Dr. Szilikát
#77040
üzenetére
Azt a mindenit!
Ezt nem is láttam...
Ezer köszönet érte!
-
kisi
aktív tag
Sziasztok!

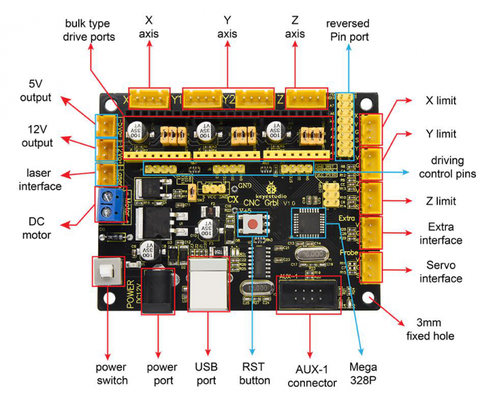

Adott egy Keyestudio ks0288 amibe be szeretnék kötni egy offline vezérlő panelt.
Sajnos a dokumentáció meglehetősen hiányos ezen a téren, nem tér ki minden pinre, mi-micsoda...
A linkelt cím 99%ban azonos a panelommal, az enyémen van egy plusz jumper, és egy trimmer a lézer mellett.Az offline panel egy 2x +5, és GND, illetve RX, és TX kimenettel rendelkezik. 10-es pin kimenete van, a maradék 4 vagy nem használt, vagy csak nem dokumentált.
A vezérlőpanel rendelkezik egy aux1 nevű 8 pines csatlakozóval, azonban sehol sincs dokumentáció attól, hogy ez mi...
Van mellette egy CH340G, aminek a 2es, és a3as lába RX,TX , egy ellenállás mérővel, kikapcsolt állapotban ezt elvileg ki lehetne mérni, hogy kimegy e az auxra?Esetleg, ha minden kötél szakad, rá lehet e forrasztani közvetlenül a lábra, esetleg egy optocsatolóval leválasztva?
Elnézést, tudom, hogy van erre külön lézervágás, illetve cnc topik, de úgy gondolom, ez inkább elektronikai probléma, mint cnc..
-
kisi
aktív tag
Sziasztok!
Kaptam egy digital audio konvertert, és nem tudom, hogy meg lehet e hajtani vele direktben egy átlagos, fejhallgatót, vagy kell tennem a kettő közé egy fejhallgató erősítőt is.
A típusa Cyp AU-D3-192
A Papírja szerint az output 2Vrms , és 900 ohm az impedanciája.
-
#68623
kisi
aktív tag
terapeuta007
#68620
kisi
aktív tag
válasz
terapeuta007
#68620
üzenetére
Ha tényleg kell, akkor szerintem nézz valami használtat, vaterén 4k tól indul...
Ha csak kísérletezni akarsz, akkor sok szerencsét hozzá, csak vigyázz, meg ne rázzon.
Ha az áramerősséget akarod növelni, akkor párhuzamosan kellene kötni...
Azonban vigyázz a tekercsvégek helyes bekötésére, mert ha fordítva kötöd, akkor zárlat lesz.
A két trafó szekunderének egyforma feszültségűnek kell lennie, mert különben a melegedni fog, nagyon.
A két trafóra külön kösd a 230 voltot, ne kösd sorba, hacsak nem célod a feszültség csökkentése is..Hmm, a projekt sikere szerintem továbbra is olyan, mintha szódás szifonnal akarnál Co védőgázas hegesztőt építeni...No persze, ezzel nem tippet akartam adni, de talán egy füst alatt érdemes lenne azt is kipróbálni.
Elnézést kérek a viccelődésért ! -
#68619
kisi
aktív tag
terapeuta007
#68616
kisi
aktív tag
válasz
terapeuta007
#68616
üzenetére

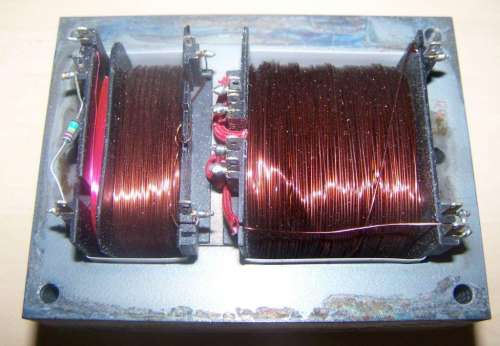

Figy, ránézésre maga a vasmag keresztmetszete sincs akkora, hogy azzal bármit is tudj kezdeni.
Ez a transzformátor teljesen alkalmatlan arra a célra..a trafó nagyjából ötöde lehet annak, ami minimum kell teljesítményben..
Remek lehet, ujratekercselve ,agy gondosan kimérve egy autó akkumulátortöltő alapjának, vagy esetleg egy házi készítésű erősítő számára, egyéb hobbi célra.
De egy talált készüléket, főleg ilyet, mindenképpen egy áramtalanított helyzetben való alapos kiméréssel kezdj szerintem..
Valami oka volt, hogy kidobták.. Lehet menet, vagy testzárlatos is, akkor meg aztán..
Mikro trafójával sorba kötve sem sül ki belőle semmi hasznos, hidd el..Ha hegesztőtrafót szeretnél építeni, hidd el, jobb az alapoktól kezdeni.
Ha minden anyagot, drótot meg akarsz venni hozzá, rá fogsz jönni, hogy olcsóbban jössz ki, ha veszel egy obi, praktiker, stb beugró kategóriás legolcsóbbat...
-
#68609
kisi
aktív tag
terapeuta007
#68603
kisi
aktív tag
válasz
terapeuta007
#68603
üzenetére
A szelén egyenirányító úgy szemre pár ampert bír, emlékszem, nekünk is hasonló volt az autó akkutöltőjében.
Ez a készülék hegesztésre teljesen alkalmatlan, és életveszélyes.A hegesztésre jellemzően alacsony feszőltség, és nagy áramerősség kell, ennek a trafónak a kialalítása nem erre való, még a legvéknyabb elektródával sem menne a dolog.
Lehet, hogy picit szikrázna, de utána füstölne-a trafó
Az, meg hogy mikor kezdene rázni, teljesen random. Tekintve, hogy a hegesztés alapelve, hogy a csupasz fémbe vezetsz áramot, ez max az öngyilkosság egyik macerásabb formája ezzel... -
kisi
aktív tag
válasz
carl18
#68585
üzenetére
Ránézésre ez inkább fóliának látszik, mint kábelnek, a csatlakozó is annak nézne ki, ha látszana...
Így rendes kép nélkül én azt mondom hogy HA fólia, elvileg akkor is javítható, bár nehezebb, mintha szalagkábel lenne.
A módszer a saját laptopom billentyűzet fólia csíkjával lett tesztelve.- Ellenőrizd, hogyha levágnál a végéből egy picit, elég lesz e hossza, hogy ujra bekösd.
- Vágd le a sérült részt, lehetőleg ninél kevesebbet, hogy egy egyenes véget kapj, mint az eredi is volt.
- Óvatosan, egy szikével, sniccerpengével kicsit kapargasd meg, hogy hasonló felületet kapj, mint az előző volt.Tiszta réz felület legyen, de vigyázz, el ne vágd a vezetősávokat.
- Megfelelő folyasztószer használatával vékonyan futtasd be cinnel. Ne használd túl sokáig a pákát, ne melegedjen túl.
- Ha két vagy több vezetőszálon egybe folyik a cin, nem nagy baj, egy darabka finom lecsupaszított flexi kábel rezével itasd fel, szintúgy óvatosan, nem melegedjen túl a fólia, mert deformálódik a műanyag.
-fogj egy vékony műanyag lapot, érzésre kb mint a tejfölüs pohár oldala,vagy kicsit vékonyabb és vágj ki belőle egy 5mm széles csíkot. A lényeg az, hogy a fólia vezetékednek ráragasztva a hátuljára adjon egy kis merevítést.
- Vágd le pontosan olyan szélesre, mint a fóliacsík, és ragaszd rá a hátára, merevítésnek.
- Nézd meg youtube-on, hogy azt a fajta csatlakozót hogyan kell kinyitni (kis fémlemezke,vagy egy bepattintós kis műanyag, stb..) Bocs, most néztem, elveszett...Ez esetben egy másik kis műanyag darabkát vágj ki, valami picit vastagabb műanyagból, és azzal ékeld ki.. egy csepp a ragasztópisztolyból a helyére fogja, és nem tökéletesen oldhatatlan, ha valami gond lenne...csak picit, érzéssel, hogy leszedhető maradjon...
- Nyisd ki, dugd be a helyére a megjavított fóliacsíkot, rögzítsd, és elvileg kész...Csak saját feleősségre... Azért ez így csak gányolás, ha igényesen akarod, akkor szervíz, ahol cserélik a csatlakozót, és a kábelt...
-
kisi
aktív tag
[kép](L:/dl/upc/2018-12/29/111435_xuxnzoyodoktry90_1546084461144.jpg)[kép](L:/dl/upc/2018-12/29/111435_shw67cwtla8b40st_1546084530457.jpg)[kép](/L)(/L)Nee...
De csekkolom, ténylegesen azon jön az àram...
Csinàltam pàr új képet, remélem, sikerül feltölteni.
(sajna nem, telefonról nem találtam kép feltöltési opciót)
[kép] -
kisi
aktív tag
Sziasztok!
Találkoztatok már olyan kábellel, ami tömör rézcső borítású, és porbéléses?
Egy garázsban kellett a földből feljövő kábelt kicsit odébb raknom, mert ótban volt egy gipszkarton falnak a kb fél méter magasságig a földből feljövő kábel, és a kötődoboza.
Gondoltam, levágom a dobozt, mert egy régi ócskaság, meg tiszta rozsda...
Nem kellett volna...
Mondjuk, gyanús volt, hogy nagyon merev a kábel, de betudtam a hidegnek, gondoltam fagyott..
Amúgy ránézésre azt hittem, egy kert hosszabbítót ástak be a földbe, mert ugyanolyan narancssárga, és az átmérője is kb 8 mmm.
A gond az, hogy a külső borítás iszonyúan merev, kemény réz, a belsejében pedig, ami kb 6 mm, megy 2db 1,5mm es szigeteleltlen réz vezeték, valami gipsz szerű anyagban. ahogy blankolom, egyrészt nehéz a külső részt leszedni, másrészt közel van egymáshoz a két ér. félek, hogy ha nem figyelek eléggé a kötésnél, az egyik ér hozzáérhet vagy a külső rézcsőhöz, vagy egymáshoz.
Most próbálhatom ujra valahogy megfejelni, hogy kiképezzek valami biztos csatlakozási lehetőséget..
A régi egy sárgaréz roppantógyűrűs tömbszelence volt, a doboz felőli részn valami barna gyanta szerű anyagból már két szigetelt kb1,5mm es ér jött ki...
Szerintem megpróbálom a régi tömbszelence roppantógyűrűs részét ujra felhasználni, és egy műgyantával kiönthető kötődobozba beépíteni az egészet, hogy ne érjen egymáshoz a két ér.Vagy volna valami ötletetek?
kép sajnos csak egy van róla, még a szétszerelés előtt, közben, utána már nem jutott eszembe csinálni, de ha van érdeklődés, ma még csinálhatok.
-
kisi
aktív tag
válasz
darvinya
#66671
üzenetére
Tavaj boszoltam egy pár menetet egy pici kínaival, pont ebben a témában, egy kiállításos ledes projekthez lett rendelve 10 darab.
A kínai pechjére az egyik nem ment, és szétszedtem, megnézni mi lehet a gond..(Fagyasztóba be, és kalapács. Tudod, olyan ha nem megy erővel, akkor nem használsz belőle eleget alapon..)
A lényeg az, hogy nem volt összeforrasztva a dugasz egyik érintkezője a panel vezetékével.
Viszont, mivel szétszedtem, ránéztem a panelra is, kódszám alapján rákerestem, és egy PDF adatlapot találtam a neten, ami az adott szériára vonatkozó adatokat tartalmazta. A panel kódszáma alapján lazán kaptam egy vagon 1 amperes panellal szereltet, de a nagyobb burkolatában.
A kínai 9 dugasztápot refundolt, vissza sem kellett küldenem, a szétszedettet nem volt hajlandó..
Ha lesz időm megpróbálhatom előkotorni a képeket, és a pdf-et valagol még biztos megvan a gépemen... -
kisi
aktív tag
Szia!
Elég népszerűek itt(UK) az elektromos zongorák, elég sok házban láttam már..
Már elég sok mindent küldtem haza, semmilyen eszközzel sem volt gond.
Az angol csatlakozók egy beépített biztosítékkal vannak ellátva, ami az adott eszközre van méretezve, általában 3-13 amper közöttiek.
Ha veszel egy "travel adaptert" abba bedugva gond nélkül használhatod.
A villa felől nézve a bal oldali a fázis(ezen van a biztosíték)a jobb oldali a nulla, a felső a védőföld.(A linkelt képen a fekete a föld(helye)a barna alatti pedig a fázis)
Mivel az ittenieket nem tudod fordítva bedugni, így a fázis - nulla mindig fix. Ha esetleg valami miatt fontos akkor csak dugd fordítva a konektorba (mármint a magyar dugós átalakítóval). -
#66244
kisi
aktív tag
terapeuta007
#66243
kisi
aktív tag
válasz
terapeuta007
#66243
üzenetére
Azt a mindenit! O_o
Vigyázz ezzel, elég életveszélyesnek tűnik...
A kartonpapír, és a cellux nem igazán az ide való szigetelőanyag. ha párát kap ez a karton, szerintem leromlik a szigetelőképessége..
Én is játszottam a gondolattal, hogy mikró trafóból csinálok lichtenberg figurás égetőt, de nem jutottam el a tettekig...
-
kisi
aktív tag
Sziasztok!

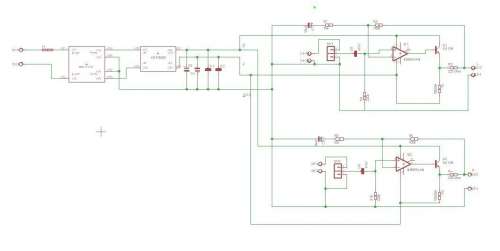

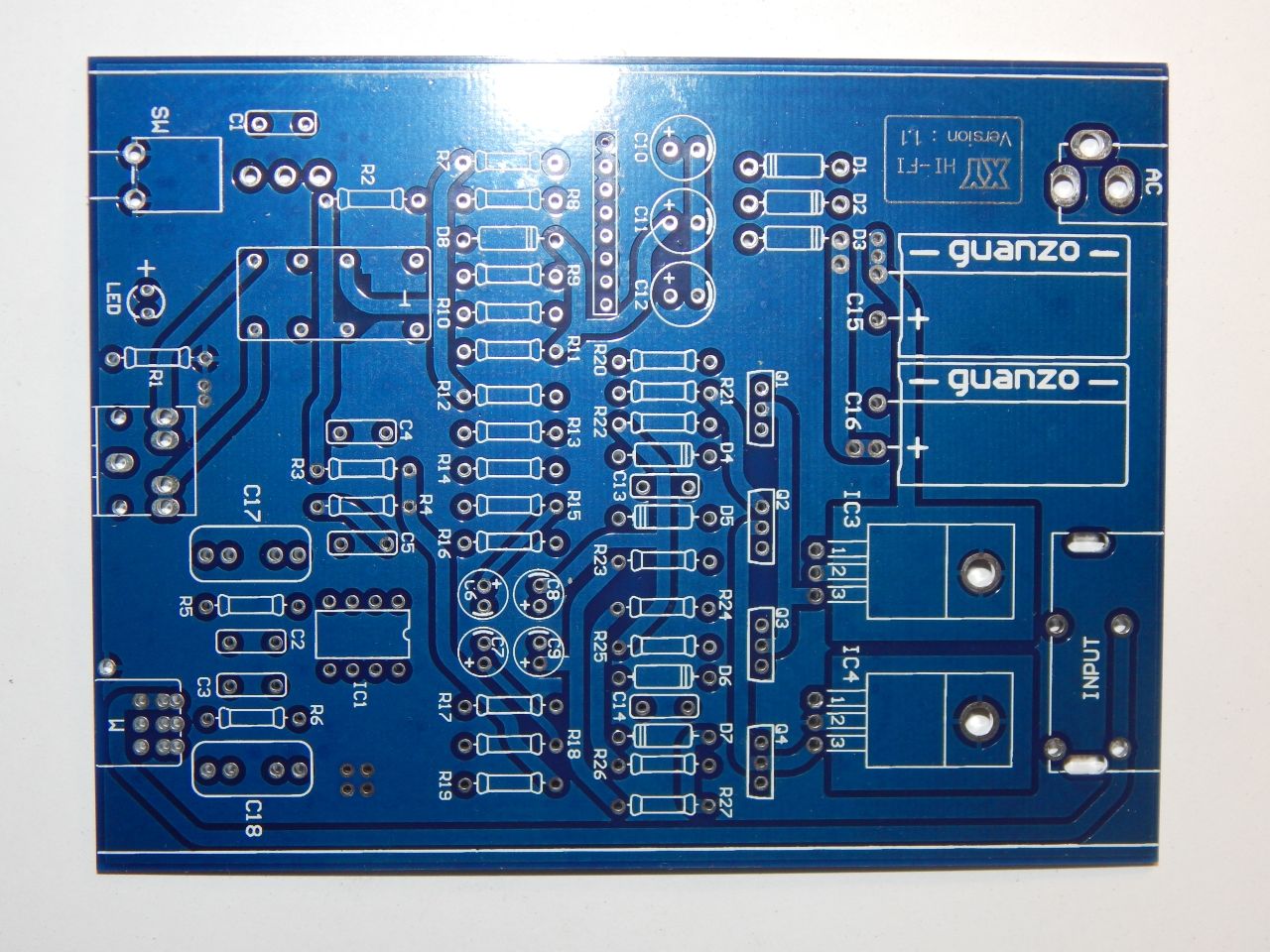

Szeretnék köszönetet mondani mindenkinek, aki a fülhallgató erősítő kérdésében segítséget nyújtott.
Megépítettem végül, kevés változtatással, csak egy két alkatrész lett cserélve, Pld. a hamisítvány tranzisztorok, és a műveleti erősítő, mert nagyon zúgott, illetve a stab ick, és kondik. Érekes módon az ugyanolyan fesz/cap. értékű jó minőségű elkó súlya majd kétszerese volt(ugyanakkora méret mellett.).Most nagyon szépen szól, olyan hangok is észrevehetőek a zenében, amik eddig fel sem tűntek. A dobozolással játszom el még, de lassan az is kész lesz.
Egy másik dologban szeretnék kérdést feltenni, inkább csak kíváncsiságból, mert nem tudom, mi lehet az oka.
A project egy régi "visszabeszélős" maci kibelezése, és a paneljának mp3 lejátszó panellel való kicserélése, hogy a kislányomnak este altató dalokat tudjon lejátszani.
Itt, az elemtartó, illetve a kikapcsoló gombnál van egy ellenállás, aminek a funkcióját nem nagyon értem:
Az elemtartó 3x1,5 voltos ceruzaelemre van kialakítva, +- kivezetéssel.
A kapcsoló két állású, egy érintkezős tolókapcsoló 3 kivezetéssel.
Az elemtől a pozitív megy a kapcsoló egyik, a negatív a másik szélső kivezetésre, egy 47 ohm-os ellenálláson keresztül. a kapcsoló középső kivezetése pedig a + vezeték a panel felé, illetve a telep negatív kivezetésétől egy vezeték a panel fele. (Na ezt, jól körülírtam, de remélem érthető)Amit nem értek, az az, hogy mi szerepe van az ellenállásnak?
A kapcsoló be állásában az ellenállásnak nincs szerepe, az a kör nyitott.
A kapcsoló ki állásában pedig a telep pozitív ágán van megszakítva az áramkör, és a panel és akapcsoló + ág vezetéke van a 47 ohmos ellenálláson át visszakötve a telep negatív pontjára. -
-
kisi
aktív tag
válasz
Lompos48
#65494
üzenetére
Még gondolkodom rajta, hogy kihagyom a panel feszültségkétszerező részét a stab ic-kel, és inkább egy normális + 0 - 15 v-os betápot kap.. Így kikerülne a panelról minden ezzel kapcsolatos probléma, és egy külön panelen lenne megépítve, rendesen. (A panel kész, csak még gondolkodom a lehetőségeken, melyik verzió legyen..)
A szűrés ebben a verzióban áganként 2x 2200uF/50v, 2x 10nF + 100nF (Érdekes módon ebben a kondik kb dupla akkora súlyúak, mint a kínai rendelés kondijai..)
-
kisi
aktív tag
Sajnos, már nem engedi szerkeszteni az előző hozzászólást.

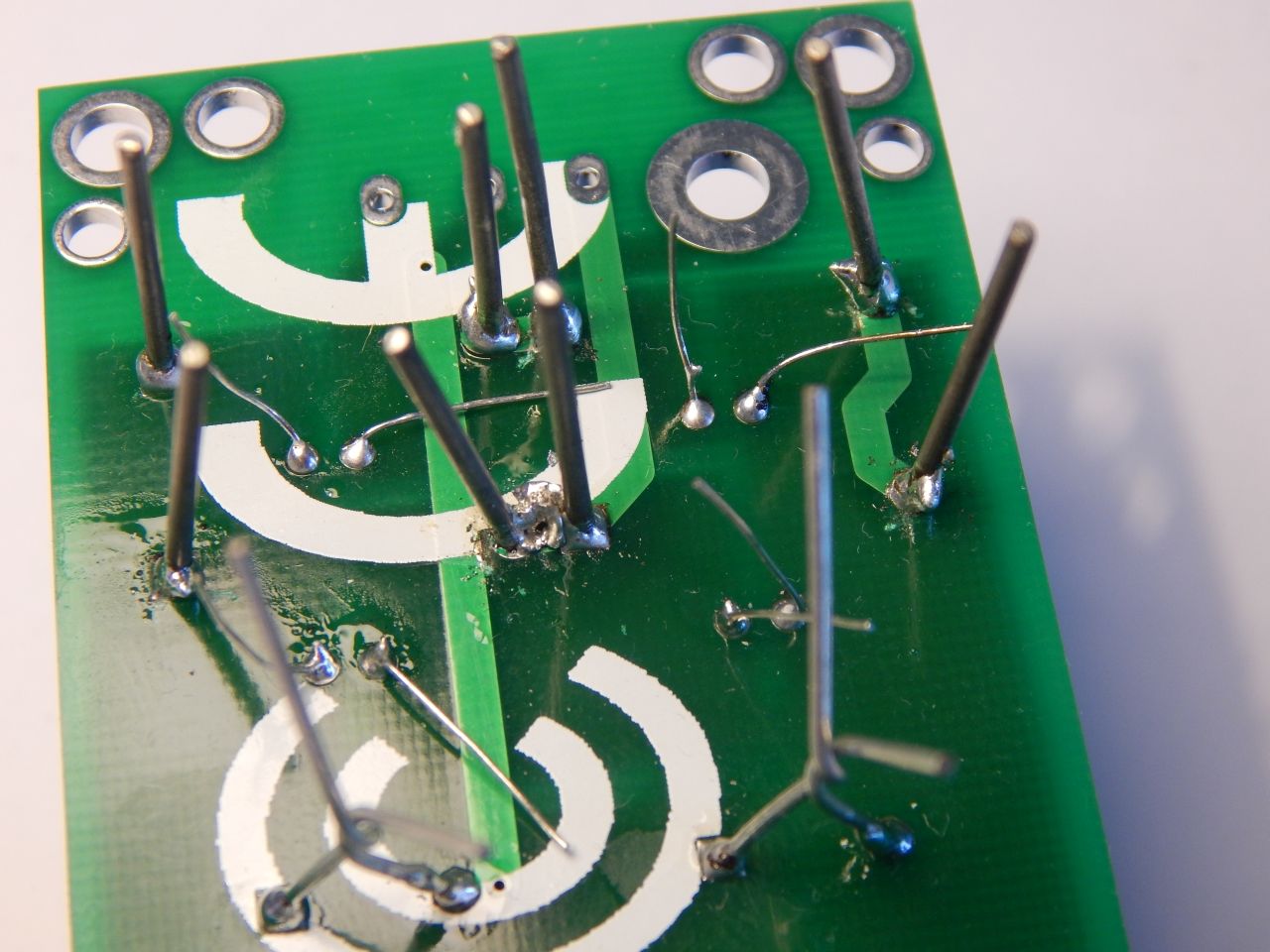

Itt a kép a forrasztás [ "milyenségéről"]didyman korábbi válaszára:

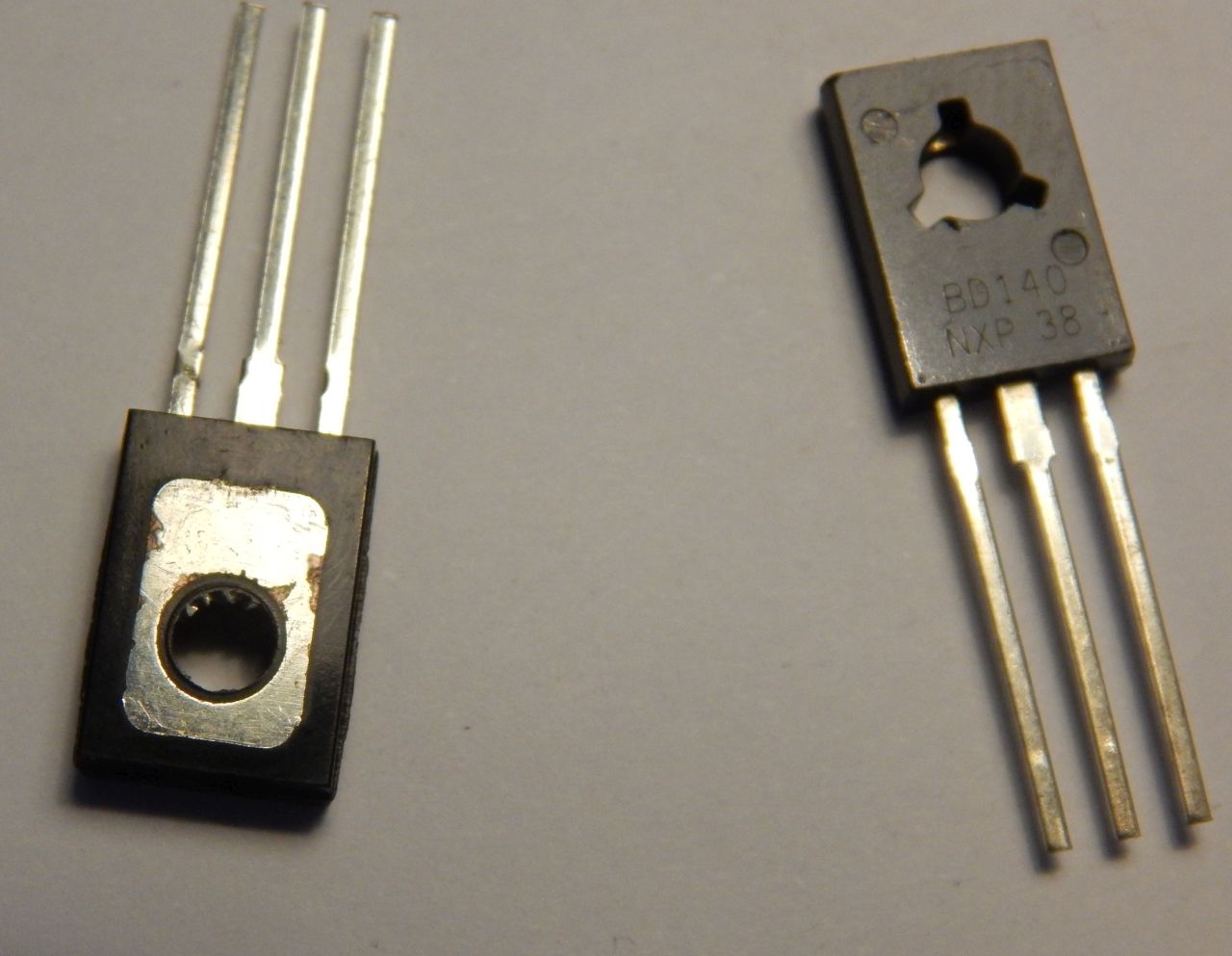

A BD tranzisztorok szerintem valami dzsunka fedélzetén készülhettek, a furat belseje sorjás, a kivitelezés elég elnagyolt..Front Back
Lehet, érdemesebb volna valami párba válogatott normálisabb darabokat beszerezni?
Ugyanez a helyzet a kondikkal, a többség számomra érdekes gyártókat vonultat fel, ha ugyaín némelyik a gyártó neve.. Suncon, 17wft, BP... a 4,7u /50v kondinál például még a jelölés is el van fordulva, a negatívra csak a láb hosszából lehet következtetni, mert a jel a két láb közé mutat..
A panel viszont szép munka, igényesen kivitelezett.. Bár az általad írt dolgok (hibák) java ott van. A bemenet a BD tranzisztorok mellett megy el, persze, csak miután kikerüli a stab. ic-ket.
-
kisi
aktív tag
Sziasztok!
Lassan érkeznek az alkatrészek a fejhallgató erősítőmhöz, viszont egy más irányú problémám volna:
Kaptam az összerakásához ajándékbe egy forrasztó állomást, amit a tulaja nem tudott használni, mert "mindenhez gyenge"
A típusa Precision Gold A55KJ Most ismerkedem vele, Kézikönyve nincs, bár az a pár gomb nem ördöngősség.
Eredetileg 400 fokra van állítva, amit én soknak tartok, viszont alacsonyabb hőmérsékleten problémás tényleg forrasztani vele.
Normál, vékony alkatrészlábakat bírja, de egy nagyobb diódát (1N5401) már nem bírok beforrasztani rendesen vele, mert ragad, nem bírja megolvasztani rendesen az anyagot, gondolom, az alkatrész lába túl sok hőt von el..
A forraszanyag fogalmam sincs milyen, sima fehér dobon kb lágy alumínium huzal merevségű 0,5- 0,7mm vastag, gyanta nélküli valami..Szerintetek milyen forraszanyag lenne jó ehhez, illetve ez a páka ennyire gyenge lenne, vagy csak nem a megfelelő forraszanyag miatt ilyen nehéz a forrasztás vele...
Egy képet nemsokára töltök fel a forrasztás eredményéről...
-
kisi
aktív tag
válasz
didyman
#65174
üzenetére
Még nem döntöttem el, van egy hónapom gondolkozni, mielőtt megérkezik.
Akkor gondolom, az általad írottak alapján ez jó lesz.Így első ránézésre van pár dolog, ami nem tetszik,például hogy szimpla dugasztápból van a tápellátás, sima + - ból csinál kettős tápot. (Ha jól látom..)
A két stabilizátor ic közvetlenül a bemenet mellett van, gyk. a bemenet vezetékelése kerülgeti a stab ic-ket.
Sőt, előtte a teljes panelon keresztül a túl oldalára megy a tápfesz, egy kapcsoló miatt...
Úgy gondolom, jobb lenne bizonyos dolgokat egy másik panelon megcsinálni, kevesebb zavaró dolog jutna a zenébe.. -
kisi
aktív tag
Sziasztok!
Szeretnék építeni egy fejhallható erősítőt.
Semmi komoly dologra nem gondoltam, egyszerűen e-bay ről rendeltem egy kitet, amit összeraknék.A táppal viszont egy picit elakadtam A stabilizálást 2x 24 voltról L7815CV L7915CV páros oldaná meg, 4x 2200 Uf 50v +2x100 nf50v, +2x 10nf 50v szűréssel Az egyenirányítás 1N5401 diódákkal oldanám meg. Ezek vannak itthon a fiókban. Valószínűleg az erősítő szimpla tápellátását át kell majd néznem, át lehet e variálni kettős tápra, ha nem akkor a tápot kell sima + - ra módoítanom...
A gondom az, hogy a dobozban nincs túl sok hely nem akarok feleslegesen nagy transzformátort venni, csak ami szükséges. Az erősítő 2x15 volttal megy a mimenete max 300mw... én laikusként több infót nem látok a leírásban, szerintetek egy ilyen 6VA 2x 24 voltos trafó elég lenne, vagy kellene nagyobb? -
kisi
aktív tag
válasz
Kernel
#51243
üzenetére
Barret001:
Tudom, hogy nem olcsó.
Természetesen, számoltam egy bizonyos összeggel, ha beválik, lehet, hogy egy kis szériás gyártás lenne belőle.Kernel:
Sajnos semmi ilyesmi sincs a környéken (Külföldön vagyok), így csak itt tudok szakit keresni. (Meg hirdetési oldalon, de eddig egy sem válaszolt..)Egy hasonló, csak jóval egyszerűbb dologról lenne szó..
-
kisi
aktív tag
Sziasztok!
A segitségeteket szeretném kérni egy áramkör megtervezésében, és elkészitésében.
Szükségem lenne egy astabil multivibrátorra, az alábbi paraméterekkel:A kapcsolás kimenetén a magas és az alacsony jelszint nem egyenlő időtartamú.
A magas szint körülbelül 0,5 sec.
Az alacsony szint változtatható kellene hogy legyen, 10-300 sec. között.
A kimenetnek három egymástól, és az áramkörtől is független kapcsolót kell helyettesitenie. A kapcsolók billenőkapcsolók, alap esetben nyitottak, a zárt állásuk kb fél sec. -ig tart.
A pontosság nem feltétel, sőt előny, ha 5-10%-ot eltér a jelszintek egymáshoz viszonyitott időtartama.
Lehetőleg olcsó, kevés alkatrészből álló kellene hogy legyen.
Én egy három érintkezőpáros relére gondoltam, de más megoldás is szóba jöhet. (fet, optocsatoló..) Ha nem kattog hangosan, az csak előny. A három kapcsoló alacsony feszültségű, sejtésem szerint csak 1-3 volt lehet rajtuk. Mérni sajnos nem tudom, a vezérelt eszközök még nincsenek meg.Mivel még nem ismerem a helyi elektronikai boltokat, alkatrészeket, ezért ezek beszerzési forrása az Ebay.co.uk lenne.
A válaszokat előre is köszönöm!
-
#40442
kisi
aktív tag
FireKeeper
#40441
kisi
aktív tag
válasz
FireKeeper
#40441
üzenetére
A lyukak furatgalvanizáltak?
-
kisi
aktív tag
válasz
darvinya
#40142
üzenetére
Nincs adott fejhallgató, amihez külön tervezném.egyszerűen a gépem kimenete halk, és szoftveresen már nem lehet hangosabbra állítani. Úgy gondoltam, ha egy picit igényesebbet csinálok, az esetleg később más célra is jó lehet. (A jelenlegi fejhallgató egy Kanen KM-690)
Gyenesmartin : Cserélhetőre teszem bea jelenlegi 220ohmosat, ki fogom próbálni.
-
kisi
aktív tag
válasz
darvinya
#40137
üzenetére
Jelenleg így néz ki a kapcsolásom.
Lehet, hogy ezt a 2x 3 lábat "nyitva hagyom, egy tüskesorra téve, és egy másik panelon teszem hozzá a szükséges alakatrészeket akkor.
Az egyszerűség kedvéért: a SW- poti lesz, de csak mint 3 forrszem szerepel a nyákon, ki-és bemenetek szintén, vezetékeltek lesznek.
(tudom, hogy ronda.) -
kisi
aktív tag
Sziasztok!
Szeretnék megépíteni egy fejhalgató erősítőt, és egy picit tanácstalan vagyok abban, hogy a műveleti erősítő szabad lábaival mit csináljak.
Erről a kapcsolásról lenne szó, a műveleti erősítő pedig Ne5534. A "lógva" hagyott lábak: 1, 5, 8. -
-
kisi
aktív tag
Szia!
Ugyan nem 100% hogy lehet, de talán működhet, ha ragasztós zsugorcsövet használsz. Van egész vékony is, kb 3mm-től. Mindenesetre, ha megcsinálod, javaslom, hogy egy lavórban áztatva, egy idő után ohmmérővel ellenőrizd a beázást, a villásdugónál, illetve a készülékházon, a lavór vízhez.
Másik megoldás lehet a speciálisan tömbszelencék, szerelődobozok kiöntéséhez használt gyanta, és egy kis doboz, de ez drágább.
-
#39767
kisi
aktív tag
szaszayanou
#39762
kisi
aktív tag
válasz
szaszayanou
#39762
üzenetére
Nem javaslom, mivel a szigetelése NEM hálózati feszültséghez lett kitalálva, mégha a vezető meg is felelne a feladatnak.
-
kisi
aktív tag
válasz
_ATi_1
#39183
üzenetére
Ha a telefonodon van infraport, vannak univerzális, távirányító appok, mind android, mind más oprendszerek alá..
Pld: Android: https://play.google.com/store/apps/details?id=com.freeirtv&hl=hu
Az én tévémen is symbianos programmal, egy Nokia e51 segítségével lett kinyitva a szervízmenü, és beállítva a divix lejátszás.
-
kisi
aktív tag
válasz
Kernel
#39001
üzenetére
Tehát, ha jól értem, elvileg a lomexnél kapható 2x17 volt 150wattos toroid is tudná szolgáltatni a kapcsolásnak kellő feszültséget, mivel a 2x17 volt terhelve értendő.Ha ezt egyenirányítás után az elkó simítja, még mindig több, mint a 15 voltos stabkockákhoz kellő feszültség.
De valószínűbb, hogy azt használnám, amit én tekertem meg. ennek az üresjárati feszültsége 2x19 volt, illetve 1x15 volt, terheletlenül. Ez egy kb 100-120 wattos hypersil trafó.
Le tudom mérni valahogyan, hogy terhelve mennyit ad le? Illetve, hogy ez a leadott feszültség elegendő e a nemrég linkelt kapcsolásnak? Nem igazán szeretném újratekerni, nincs fűtés a műhelyben... Tartok tőle, hogy terhelve nem lesz elég a feszültség a stabkockának. -
kisi
aktív tag
válasz
atesss
#38999
üzenetére
A dolog programozási része szerintem jó gyakorlás lenne, UNO-val már készítettem különféle kis programokat, kb amit a Tavir- féle tanfolyam, illetve könyv taglal. Nem arduino panelre épülő egyedi áramkört még nem csináltam, de mivel az IC ujraprogramozható, nem nagyon tartok a dologtól. Egy usb-isp programozóm van.
D/A átalakítást talán ennek alapján is meg lehet oldani, a kettes pont szimpatikusnak tűnik, ráadásul optocsatolóval le is választható, így talán az opamp mehetne a TDA 12 voltjáról is.
-
kisi
aktív tag
Sziasztok!
Régebben elkezdtem egy erősítő építését, amihez segítséget kértem itt a fórumon.
Jó ideig félre kellett tennem a dolgot, időhiány miatt. Mivel talán most lesz elég időm összeépíteni, így újra elkezdtem tervezgetni a dolgot, de pár kérdésem felmerült a kapcsolásokkal.A dologról pár szóban egy összefoglalás:
6 csatornás erősítő, egy régi samsung házimozi rendszer kihalt erősítőrésze helyett, azok hangszóróinak a felhasználásával. Mivel nem akarok több száz wattot, illetve a hangszórók minik, bár adatlapjuk szerint 40, illetve 50 wattosak, ezért a végfokokat TDA2030-al építeném meg, a mélynyomót hídban, a többit egy-egy sima gyári alapkapcsolással. Előerősítő négy darab TDA1524A lenne.(Mély, és a center hangerőszabályzása külön, azért 4 db.)A kérdésem az lenne, hogy ITT (plusz utána pár hozzászólás)kibeszéltük a tápja felépítését, de azt elfelejtettem megkérdezni, hogy mennyire befolyásolja a feszültségszabályzóra jutó feszültséget az előtte lévő kondi?
Azaz, +-19 voltra lett tervezve a trafó, a szabályzók pedig 15 voltosak. A trafó tekercselésénél bele kell számolni a kondik miatt megemelődött feszültséget, vagy jók a 19 voltos kimenetek a trafón? (ugye, az egyenirányítón is esik egy kis feszültség..)A másik kérdés pedig az lenne, hogy elvileg a TDA 1524A-n feszültséggel vezérelt a potik bemenete, itt meg lehet e csinálni azt, hogy egy ATMEGA 328 vezérelje azokat?
-
kisi
aktív tag
A webboltos rendelésnél viszont sosem álltam sorba. Másik helység, bemész, fizetsz, és kész.. Max 2 perc
Én általában szétnézek a webboltban a kiárúsításos dolgok közt is, nem egyszer vettem már így alkatrészeket, aminél a kiárúsításban vett dolgok árrése bőven fedezte az összes többi dolog árát. PLd1-2 forintos IC kiárúsításban, megvettem két csom. egységet 200 forintért, (2x 50 darab), Az adott IC pedig máshol kb300ft/db ár volt..
Na ilyenkor mennek fel dolgok eladásra az E-Bay.com-ra -
kisi
aktív tag
Kicsit megkésve, de:
Nekem ilyen páka van, körülbelül fél éve vettem. Két hegy jár hozá, egy hegyes, és egy lapos.
A hegyes körülbelül 2-3 hónap alatt elkopott, szó szerint megette a forrasztás.
Ráadásul nem "beledugós", és oldalról csavarral rögzítős,hanem egy m4-es menetes rész van a páka végén, és a hegy is menetes, azaz beletekerős. a rögzítése nem tudom milyen gyárilag, de nekem elengedett, és az egész hegyestől becsúszik a páka belsejébe, a normál állásához képest kb 3 centinyit.(alig áll ki a hegy..)
Mivel valószínűleg 230 voltos a páka, ez nem túl biztonságos. Forrasztás előtt kihúzom, majd közben is egy fogóval párszor.
A páka, és az állomás közti kábel rövid, merev. Az állomás túl könnynű, a rövid, és merev kábellel gyakran elrántom, felborítom. A hőfokszabályzónak valószínűleg nincs köze a pákához, szinte biztosra veszem, hogy semmiféle visszajelzés sem érkezik a hőfokjáról, csak egy egyszerű tirisztoros szabályzó. -
kisi
aktív tag
válasz
donmackó
#37511
üzenetére
Üdv!
Ez a típus van nekünk is.
A Lompos féle dolog a megoldás kulcsa, a nullát szakítja a kapcsoló.
Fázisceruzát elő, és létrára fel !Darvinya:
Konkrét típust nem írok, inkább csak javaslat:
Alsóbb árkategóriában landlite, ilyesmi, de ha minőségre, illetve arra vágysz hogy jó is legyen, akkor Philips, Samsung.
Vannak műanyag ház helyett porcelán házasok, azok jobban elvezetik a hőt a chipekről, hosszabb élettartamot szavatolva.
Más kategória a az ebay, stb kínai cuccok, ezek közt előfordulnak jók/kevésbé jók is. Ezekből többet vettem már, vegyes eredménnyel. -
kisi
aktív tag
Sziasztok!
Régebben vettem pár Silicon Labs wireless tesztkártyát, amit úgy gondoltam, jó lesz kísérletezéshez, teszteléshez. Viszont úgy alakult, hogy meg kell válnom ezektől, egyszerűen kihasználatlanul hevertek a fiókom mélyén.
Szerintetek volna ezekre érdeklődő, illetve mit érhetnek jelenleg? Érdemes eladni?
DKLB2 tesztkártya, (LoadBoard 2.2), Kép 1, Kép 2
4420 DKDB2 434Mhz 50ohm Trx tesztkártya Kép1, Kép 2
4320 DKDB5 868 Mhz BifaRx tesztkártya Kép1 Kép 2
4220 DKDB 14 434 Mhz 50ohm TX tesztkártya. Kép 1 Kép 2 -
kisi
aktív tag
-
kisi
aktív tag
válasz
ngabor2
#35018
üzenetére
Szia!
Szeintem nem a legszerencsésebb alu profilra ragasztgatni, mivel ezeknek a ledeknek az alsó síkján vannak a kivezetések, a jobb hőátadás, és a síkba forraszthatóság végett. Nem vagyok biztos benne, hogy fel tudnád úgy hajlítani, hogy ne érintkezzen a profillal. Ami nálam van, annak az alsó síkjából is állnak ki lemezkék, síkba forrasztáshoz. Mint itt.
A ragasztó jó lenne egyébként hozzá.Ha nekem kellene ezt a problémát megoldanom, én inkább ezt szerezném még be, és csavaroznám az alu profilra, vagy ahova kell. (nem drága, kb 500huf a 20darab.)
Persze, egy csepp hővezető paszta, vagy egy pici csepp a linkelt ragasztóból ajánlott alá. -
#34066
kisi
aktív tag
DonThomasino
#34063
kisi
aktív tag
válasz
DonThomasino
#34063
üzenetére
-
kisi
aktív tag
válasz
Lompos48
#33300
üzenetére
És mi a szerepe a vékony tekercsnek, ellenálláson át földelve?
Erről sehova sem ment vezeték, csak a föld... Mi értelme van annak a tekercsnek, aminek az egyik fele egy ellenálláson át földelve van, a másik tekercsvég pedig a 2. szekunder tekercs kezdetékez van kötve?
-
kisi
aktív tag
Sziasztok!
Került hozzám egy ipari, kb 200 kilós fénymásolóból származó tekercs:
A kialakítása érdekes, két csévetesten 3 tekecs helyezkedik el.
A középső tekercs a primer 230v, A nagy szekunder 2x 110 volt. A kicsit nem mertem mérni, valószínűleg meghaladta volna a műszerem méréshatárát, nagyon vékony, és nagyon sok menet van rajta. (ránézéste több, mint a primer, 2-3x.
A bekötése is érdekes volt:Primer 1. ről 250v~ 16uF kondival Szekunder 1/1 össze volt kötve.
Szekunder 2/1 ről ment egy vezeték a vékony 1/1 kivezetésére.
A vékony másik kivezetése a fényképen látható ellenálláson át a fém testre, sárga-zöld vezetékkel volt kötve.A szekunder összes kivezetéseit használták az áramkörökhöz.
Szerintetek mi célt szolgál a kapcsolásban a kondi, illetve a vékony tekercs az ellenállással?
-
kisi
aktív tag
Sziasztok!
OFF:
Egy E-bay rendelésemhez adtak pár kódot amivel 5$ kedvezményt lehet igénybe venni az Uxcell.com.on.
Én elektronikai anyagokat rendeltem, de nem biztos, hogy csak arra jók.
Mivel én felhasználni nem fogom, ezért közkinccsé teszem, hátha valakinek jól jön:Lejárat: Júl 14.
Egy kód csak 1x használható fel.(a később próbálkozónak már érvénytelen lesz.)GVR5N9QHRS
LCL9MAES8A
-
kisi
aktív tag
Nekem a táphoz 2N3055 lesz, ahhoz én a hűtést egy 40x40 mm keresztmetszetű 2mm falvastagságú alumínium zártszelvénnyel akarom elkészíteni. A falára lesz felcsavarozva a tranzisztor, és a többi melegedő dolog a tápból, az egyik végén pedig egy 40 mm-es ventillátor fogja átfújni a levegőt a jobb hűtés végett.
A szerelhetőség miatt a tranzisztorok túloldalán vágok rá egy ablakot.
Ha mint ötlet kivitelezhető, pesten egy darabot tudok adni belőle.
-
kisi
aktív tag
Sziasztok!
Adott egy hipersil transzformátor, 00 alakú vasmaggal. (Hasonló ehhez)
A vasmag középső keresztmetszete 45x28 mm.
Szerintetek mekkora teljesítmény vehető ki ebből? Alkalmas lehet az erősítő kb 100 wattnyi szükségletéhez?
-
kisi
aktív tag
válasz
kjani18
#32298
üzenetére
Nem tűnik egyszerűnek a használata. ráadásul az ajánlott kapcsolásban a trafó sem 2 forint, gondolom.
Maga az ic 1800 kb, 2 darab.
A "gyári " ajánlott alapkapcsolása szimpla tápra van. Vagy el kellene gondolkozni, hogyan lehetne a nekem kellőre alakítani, ami nem egyszerű, vagy a végerősítők paneljét áttervezni ilyen tápra. -
kisi
aktív tag

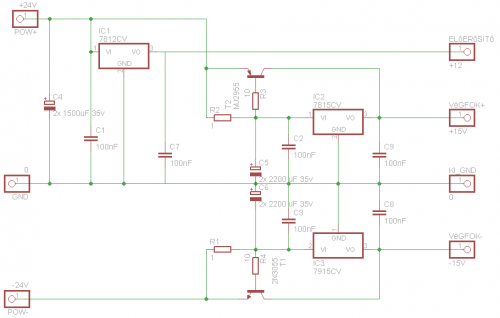

A 24 volt még csak egy beírt érték volt, én is gondolkodtam azon, hogy nagyon sok hő termelődne.
A trafó tekercselésnél kérdeztem volna, mekkora legyen a feszültség. Ha a 19 volt megfelelő, akkor ezen nem változtatok.A 12 volt csak a hangszínszabályzó résznek megy, 4x TDA1524A, plusz pár apróság, kis hűtőventillátor..
Összesen sem lenne szabad elérnie az 1 ampert. Viszont elképzelhető, ha a trafón a hely engedi a plusz tekercsnek a rezet, kap egy külön 15 volt körüli ágat.Ez viszont egy újabb kérdést vet fel: A +12, 0 és a +-15, 0 így kaphat közös földelési pontot? Azaz a tekercsnél nem közösíthetem, hisz a 12 volt tekercse csak szimpla, míg a 2x15 volté középleágazásos.
Egyenirányítás után kössem a 12volt 0-át a +-15 0-hoz?Vagy nem jó a gondolatmenetem?
A C5-6 kondikat elnéztem, az ellenállás másik oldalára akartam. Javítva.
A kerámia kondik közvetlenül a lábak mellett lesznek, vagy ráforrasztva.Az ellenállás teljesítménye: Szükséges kb 100 watt a végfokoknak, (7x14max) 100/30 = 3,3' A
A képlettel ha jól számolom, ez 2,35~ körülbelül. Tehát 1 ohm, 3 watt elég lenne?
a 10 ohmos ellenállás teljesítménye mindegy? ide elég egy 0,25w-os fémréteg?
)
Új hozzászólás Aktív témák
Hirdetés
ekkold- Fujitsu USB Port Replicator PR09 docking station (1x5K vagy 2x4K felbontás) (DisplayLink)
- BESZÁMÍTÁS! Gigabyte B760M i5 14600KF 32GB DDR4 1TB SSD RX 6700XT 12GB Zalman Z1 Plus Seasonic 650W
- Asus ROG G20AJ - Intel Core i7-4790, GTX 980
- BESZÁMÍTÁS! Gigabyte H370 i5 9500 32GB DDR4 512GB SSD RTX 2060 Super 8GB ZALMAN S2 TG be quiet! 650W
- Csere-Beszámítás! Asztali számítógép játékra! I5 14400F / RX 6900 XT 16GB / 32GB DDR5 / 1TB SSD
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
