Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#70200
tillatrilla
senior tag
-
moha21
veterán
válasz
#90088192
#70197
üzenetére
"Ezen karakterisztika fontosabb paramétere az hogy a nominális áram érték hányszorosának kell átfolyni ahhoz hogy a megszakító leoldjon 0.4s alatt."
Villamos hálózat típusa és feszültsége válogatja , hogy mennyi a szükséges előírt leoldási idő, illetve attól is függ végáramkör-e az adott eszköz. Ergo nem mindenütt 0,4s ez az érték. Ezt is figyelembe kell végezni hálózat méretezésénél.
-
moha21
veterán
"Például az 1.5mm vezetéket 13A re szabad biztosítani.Ha 20A kismegszakítót teszel zárlatnál a másfeles drót is ki éghet a falból."
Rövid zárlatot senki nem írt, én sem.
(#70196) darvinya: A zárlat is túláram.
Önmagában a kismegszakító túláramvédelmi eszköz. Van pillanatműködésű elektromágneses kioldója, mely a zárlati áramok tartományában működik, illetve ikerfémkioldó mely a túlterhelés jellegű áramok tartományában működik. -
#90088192
törölt tag
válasz
darvinya
#70196
üzenetére
Hello
A kismegszakito 2 fajta jelleggorbet egyesít. Az egyik a mágneses leoldási tartomány ami kb egyexponencialis karakterisztika az Áram és idő függvényében, ez old le rövidzárlat esetén.
A másik egy bimetal szerűség a termikus Ami kb lineáris kifutásu és huzamosabb túlterhelés alatt old le.
Ezen karakterisztika fontosabb paramétere az hogy a nominális áram érték hányszorosanak kell átfolyni ahhoz hogy a megszakító leoldjon 0.4s alatt.
A kismegszakito jelölése A B C és D karakterisztika azt mutatja meg hogy a fentebb vázolt görbe milyen alakú és merre található rajta a 0.4s hoz tartozó leoldo áram ami egy szorzó ként jelenik meg.
Persze fontos még a rövidzárlati szilárdsag is amit kA Ben fejeznek ki illetve a feszültség tartomány, áramnem. Cos fi általában nem szerepel hiszen a kismegszakitonak terhelés fajtától függetlenül még kell tudnia szakítani az áramkört.
-
zsolti_20
senior tag
Sziasztok! Rendeltem egy ilyen receiver eszközt vezetéknélküli töltéshez a telefonomhoz. Hát persze, hogy az első kihúzáskor leszakadt a csatlakozó... Gondoltam magamban nem probléma, akkor csinálok belőle vezetéknélküli akkumulátor töltőt. Láttam két vezeték jön ki belőle, gondoltam a + és a GND. DE akárhogy mérem multiméterrel nem látok semmit. Aztán raktam rá terhelést, lehet olyan okos ez a kínai vacak, hogy simán érzékeli és csak akkor kapcsol be. Hát meg se mukkan... Van valakinek ötlete, hogyan bírhatnám működésre?
Ami jön közvetlenül a tekercsből a a panelra ott mérek valamit ami elég egy led felvillanásához, de ahol kellene a stabil 5v ott szó szerint semmi. Még a led sem mukkan meg.
-
Ha már ennyire szóba jöttek a kábelek. Melyik a legvékonyabb 3 eres kábel? Termosztáthoz kellene, 220 megy rá, az átfolyó áram minimális. A feszültségesés nem probléma (kb. 20m kell).
-
Vertigo18
addikt
válasz
robohw
#70180
üzenetére
Bakker, hogy ez nekem eddig nem jutott eszembe!!!
A két kiálló "mazzagra" (23V), ami a házfalból jön ki, teszek egy "IP védett dobozt", abba bele egy ilyen kibuherált átalakítót (igen, ilyet, azért "ilyet", mert ezt adták hozzá gyárilag, csak leszedem a villát), és már onnan is csak a vékonyka, 0.22-es "mazzagot" hozom fel a kamerához!!!
Ez egy remek ötlet, köszönöm szépen!!!Könnyebben kezelhető és mégsem 230V mászik a falon! Huhh, tényleg okos tanács volt!
Mellesleg megkérdezném, hogy ha nem tetsző ez az átalakító, akkor milyet javasoltok? Lehetőleg olyan kellene, amit egy viszonylag kisméretű dobozba be tudnék rakni a szétoperálása után...
-
robohw
aktív tag
"Ezt a 12V + t,hogy gondolod?Teszel alulra egy szabályozható 12V os tápot,rákötöd a riasztó kábelt,arra egy volt mérőt.Aztán addig emeled a tápon a feszt amíg meglesz a drót végén is a 12 volt?"
Nem, ezekhez van olyan táp, ami beszabályoz, vagy a másik lehetőség - ehhez ismerni kellene a kamerát - hogy a kamera állítja elő a 12 voltot a feladott 24-ből, vagy abból, ami megérkezik.
Ez WiFi-s kamera lehet, azok közül az újabbak már tudják ezt. De még sok régebbi is. -
pjen
félisten
válasz
robohw
#70183
üzenetére
Attól tartok többet mint te.Nem olyan régen még egy üzletben melóztam és több ezer métert eladtam.2x022:4x0,22+2x05 ez a tápos verzió.Van 6,8,10,12 eres,mást nem forgalmaztunk.Ha mindenképpen a 12V ot akarod feladni hossztó függően sokkal vastagabb vezeték kellhet.Ezt a 12V + t,hogy gondolod?Teszel alulra egy szabályozható 12V os tápot,rákötöd a riasztó kábelt,arra egy volt mérőt.Aztán addig emeled a tápon a feszt amíg meglesz a drót végén is a 12 volt?
-
robohw
aktív tag
válasz
Vertigo18
#70178
üzenetére
Ennél nekem sokkal jobb ötletem van.
Vigyél el a kameráig kisfeszültséget (12+ V). Abból nem lehet semmi gond.
ráadásul olcsóbban is megúszod, mert a "riasztó" kábel is elég hozzá.A jelenlegi, kiálló vezetékeket pedig IP védett dobozba rakd, ha jót akarsz magadnak és a veled egy háztartásban élőket sem fogja veszély fenyegetni.
-
Vertigo18
addikt
Nah azt azért nem akartam, hogy összeugorjatok miattam, a kérdésem miatt!
Nem vagyok idióta, tudom, hogy ne nyalogassam a drótokat, még ha nem is vagyok villanyszerelő, eddig sikerült mindent megoldani itthon. Természetesen nem fogom újrahúzni a ház kábelrendszerét, de most találtam egy "hibát" a házfalon és azt szeretném nem csak "befoltozni", hanem egyből hasznosítani is...
Nem tudom egyszerűbben leírni. A ház falából jelen pillanatban kiáll két drót. Ennyi. Azt szeretném első körben "beletenni" egy dobozba, hogy ne csak egy dupla, leszigszalagozott drót legyen. A dobozból szeretném "felvinni" az erkélyre, ahol felszerelnék a falra, esőmentes helyre egy másik dobozkát, amibe tennék egy "szétbuherált" 12V, 2A-s átalakítót, a konnektor részét leoperálnám, a 230V-ot fixre bekötném a "dugvilla" helyére, a másik fele meg, ahogy kijönne a falra rögzített dobozból, az menne egyenesen a kamerába.
Annyi érdekelne, hogy milyen kábel menjen a két "doboz" között, ami nem lesz sínben, csőben, falba süllyesztve sem... Esetleg pár helyre felfogatom, hogy ne csak lengjen...
Csak kérlek, ne veszekedjetek már!
-
pjen
félisten
válasz
robohw
#70175
üzenetére
A vezetékezés 3-szor 1 mm MCU,ezt Te írtad a 70136 hsz ben.De mindegy is,ezt az egészet félre érted.A kismegszakító a vezetéket védi a falbanAzért van előírva a biztosíthatóság nagysága.Például az 1.5mm vezetéket 13A re szabad biztosítani.Ha 20A kismegszakítót teszel zárlatnál a másfeles drót is ki éghet a falból.
Ha Te egy kamera tápját 20 amperrel biztosítod és mondjuk a kamerában van egy zárlat,minden szerte széjjel ég a kismegszakító meg röhög a falon.Egy kamera felvesz mondjuk 200miliampert ehhez a 2x0,75 mm vezeték bőven elég..Kismegszakítót lehet 1A ost is kapni,ami megvédi a kábelt,a tápban pedig valószínű van az áram felvételnek megfelelő saját bizti.De a kábelnek nem lesz semmi baja.Az én bojlerem sem fixre van bekötve. És még hány de hány ezer van ilyen.Te mintha ezt állítottad volna,vagy rosszul olvastam?
-
robohw
aktív tag
Azaz, olvasgass csak tovább, lesz ott még más is.
Az mindenesetre jó nagy hülyeség volt, hogy 0.75-ös vezetéket ajánlgattál.
Ha történetesen a kérdező feszültségforrása mondjuk 20 A-es kismegszakítóval ne adj isten lomha olvadóval van biztosítva, akkor egy zárlat, vagy szigeteléshiány esetén a vékony vezeték a falon kívül addig égne, ameddig akarna. A biztosíték meg, ha tudna gondolkodni, azt hinné, hogy csak befűtött az emberke.
Ha meg éppen a szél is fúj, akkor akár ház is rámehet. Kis "szerencsével" még a szomszédé is."Ha vezérelt áramról megy a bojler,akkor csak szerszámmal megbontható módon szabad bekötni,"
Mintha ezt állítottam volna én is.
-
pjen
félisten
válasz
robohw
#70173
üzenetére
"Szerelés falra, tartóra
A kábelszerű vezetékek szerelésének első szakaszában a kábel nyomvonalát határozzuk meg.
A nyomvonalat úgy választjuk meg, hogy a vezeték mechanikailag védett helyen, lehetőleg
vízszintes és függőleges irányban haladjon. Kerülni kell a felesleges irányváltoztatásokat és
kereszteződéseket. Az oldalfalakon a 2,5 m-nél alacsonyabban haladó kiskábeleket, ha
mechanikai sérülés veszélye áll fenn, járulékos védelemmel kell ellátni. Az épületek külsőfalán (oldalán) a nyomvonalat úgy kell kijelölni, hogy tűző naptól védett helyen, lehetőleg a
tetőeresz alatt vezessük. Ha ez nem lehetséges, akkor a tűző napfénynek kitett helyeken itatott
beszövéssel ellátott kiskábelt szereljünk."Ezt direkt Neked ollóztam
Ha vezérelt áramról megy a bojler,akkor csak szerszámmal megbontható módon szabad bekötni,Az egy dolog,hogy sokan szabálytalanul használják,és például a mosógép is arról megy.
Attól hogy Te tagadod az még attól trafó -
KaakukK16
aktív tag
Üdv Urak,
Szeretnék segítséget kérni tőletek.
Jelenleg egy BenQ Zowie XL2411-es monitorom van(még régebbről) amin DVI,VGA illetve HDMi csatlakozók vannak. Az új kártyámon pedig HDMi illetve DP csatlakozók. Milyen DP to DVI kábelt ajánlotok ,amivel 144Hz-en tudom használni a monitort ? -
pjen
félisten
válasz
robohw
#70170
üzenetére
A bojlert NEM KELL fixen bekötni!
Akkor kell bármilyen fogyasztót fixen bekötni, ha az külön mért (éjszakai) vezérelt áramot (is) fogyaszt.A bojler legtöbbször pont ilyen.Vagy az én 5 db H tarifás klímám.Az OBO és még pár cég pont azért gyárt szögezős kábel rögzítő bilincseket,hegy a kábelnek ne kelljen tartani a saját magát. -
robohw
aktív tag
Az a szabvány erre az esetre, hogy kültérre nem vezethető ki a fali csatlakozó. Legalábbis ilyen módon nem.
A kültéri elektromos eszközök érintésvédelme, szigetelése, nem véletlenül más, mint a beltérben használatosaké.
A falon egyébként sem vezethető kábel önmagában. Még ideiglenesen sem. Ez sok veszélyt hordozna magában. Eleve, nem tudjuk, hogy az a kábel milyen hosszú lenne, mert akad olyan, amely a saját súlyát sem képes elbírni adott esetben. A vezetéknek van nyúlása, jelentős melegedése (akár 80 fokig) nyáron, a nap tönkreteszi a szigetelést, télen a fagy öregíti, a vékonyabb 3 éven belül megadná magát, letöredezne róla a szigetelés és annyi.Azt sem tudni, hogy a táplálás, ahonnan tovább lenne vezetve a delej, kap-e védelmet, ha igen, akkor milyet, stb.
A bojlert NEM KELL fixen bekötni!
Akkor kell bármilyen fogyasztót fixen bekötni, ha az külön mért (éjszakai) vezérelt áramot (is) fogyaszt.
Vagy akkor ajánlott (de nem kell!), ha a fogyasztó áramfelvétele egy bizonyos értéket meghalad.
3 fázisú, nagy teljesítményű betonkeverő is üzemeltethető oldható kötéssel. -
-
pjen
félisten
Trafó az,mért ne lenne.Mi a transzformátor?Egy feszültségből egy másikat csinál.(konyhanyelven)Egy görgős toroid transzformátor 230V ból tud csinálni 1-180 V között szinte bármilyen értéket.Csak nincs galvanikusan leválasztva.
"Csak mert trafó. "bocsi,azt olvastam,csak nem trafó. -
Ribi
nagyúr
válasz
robohw
#70165
üzenetére
Komolyan kérdezem, hogy mi a szabvány arra, hogy mint ebben az esetben, egy konnektorba bedugom a 2 eres drótomat, amit kiviszek a házon kívül és belekötöm fixen a kamerába? Akkor az most a hálózat része, vagy csak mint a vasaló, egy gy konnektorba dugott fogyasztó.
Másik eset, ha 3 eres normál hosszabbítót dugok a konnektorba és viszem ki a kameráig, ahol egy rövid dróttal bekötöm.
Vagy van valami olyan szabály, hogy csak a hálózat többi részebe fixen bekötve (nem konnektorral) számít a hálózat részének?
Itt kicsit kötözködve megint előhozhatnám, hogy a bojlert meg fixen kell bekötni, akkor az honnan a hálózat része és honnan fogyasztó?Ezt aki tudja bárki válaszolhat.
pjen: autó trafó nem olyan trafó, az egy másik ááálat. Csak mert trafó.
-
robohw
aktív tag
".Én csak azt bátorkodtam írni,hogy vannak esetek mikor kifejezetten tilos földelni."
Fölösleges újra és újra bizonyítanod a hozzá nem értésedet.
A hálózatban soha nincs olyan, hogy tilos lenne földelni.
Ez a bővítés pedig a hálózat bővítését jelentené.Te olyan dolgokkal hozakodsz elő bizonyítékként, amik nem ide valók.
Vannak kettős szigetelésű fogyasztók, amelyeket földelni tilos, de ezeket is minden további nélkül csatlakoztathatod a hálózathoz, földelt fali csatlakozón vagy szintén földelt lengőaljon keresztül. Ha ezt te is tudod, akkor csak kötözködni volt kedved, ha meg nem, akkor még rosszabb, mert ez azt jelenti, hogy nulla vagy ehhez a témához.Olyat pedig nem tanulhattál, hogy a hálózat része a fogyasztó. A hálózat az a szabványos energiaátviteli rendszer és nem több. Most szólok, mielőtt belekötnél, hogy a vasaló vezetéke SEM része a hálózatnak.
Még annyit, hogy a galvanikus leválasztás az nem csak a leválasztó trafó és slussz, hanem minden egyes transzformátor galvanikus leválasztást biztosít.
-
pjen
félisten
válasz
robohw
#70163
üzenetére
Ne hari,senki nem tagadta a földelés szükségességét.Én csak azt bátorkodtam írni,hogy vannak esetek mikor kifejezetten tilos földelni.Kettős szigetelés.Jó példa erre például a fűnyíró.Az elektromos kézi szerszámok.A galvanikus leválasztás egészen mást jelent.Általában egy biztonsági leválasztó trafó van a rendszerben,aminek 1:1 az áttétele.A primer és a szekunder tekercs két külön cséve testen van,és az egésznek megerősített a szigetelése.Ez föld független,például kórházakban használják.
-
robohw
aktív tag
Kevéssé tatom valószinűnek, hogy te valaha is villamosipari képzésben részesültél.
Ezt már az is bizonyítja, amiket ide irkálsz. Földelés szükségességének tagadása, és egyéb butaságok.Te csak szimplán kötözködni akarsz, esetleg villogni a nem létező "tudásoddal".
Amiket irkáltál, azt jobb ha nem veszi figyelembe senki. A valódi villanyszerelők, elektrotechnikusok, mérnökök viszont kinevetnek, de minimum megmosolyognak, a "szakismereteddel" együtt.Én nem kevertem össze semmit, csak rosszul használtam egy fogalmat.
Te viszont, azzal a tudással, ami neked megadatott, jobb, ha vezeték közelébe sem kerülsz.
Elsősorban a saját érdekedben. -
pjen
félisten
válasz
robohw
#70157
üzenetére
Én lehet,hogy műveletlen amatőr vagyok,bár a műveltség nem tudom,hogy jön ide.Én még a múlt évezredben a MüM 33 vil szer suliban azt tanúltam:A hálózat áll:Áram forrás,vezeték és fogyasztó.Persze leszűkíthetjük a hálózatot csak a vezetékekre,a lényegen nem változtat.Viszont ha valaki össze keveri a galvanikus leválasztást a kettős szigeteléssel az ne írkáljon ide.Egyébként nagyon szép volt a kettős földelés is.Ez úgy működik,hogy a betonkeverő mindkét oldalára leversz egy földelő szondát?
-
Ribi
nagyúr
válasz
robohw
#70155
üzenetére
Azt állítottad ilyen nem létezik. Ha te itt kötözködsz, akkor ugyan tedd már meg, hogy ha te is valótlant állítasz, akkor beböffented, hogy ja tényleg félrebeszéltél és nem kezdesz el hamukálni. Köszi.
(#70157) robohw ja látom te is kezdesz átmenni a "nyomós érvek" szintjére...
Szerintem még most hagyd abba míg nem valaki más kényszerít erre. -
pjen
félisten
válasz
robohw
#70150
üzenetére
A kettős földelésű eszközök pedig nem részei az elektromos hálózatnak, mivel azok fogyasztók, jobbára galvanikusan le is választva a hálózatról.
Kettős földelésű eszközről még nem hallottam,a kettős szigetelésű eszköz,az egy más káposzta.Egyébként a fogyasztó része az elektromos hálózatnak.Áramforrás,vezeték,fogyasztó.
A megengedett vezeték keresztmetszet meg nem azért van, mert valaki úgy találta, hogy az lesz a jó, hanem azért, mert az a legkevésbé rossz.
A vezetékek keresztmetszete el kell viselje nem csak a fogyasztó terhelését, hanem magának a vezetéknek a fogyasztását is, az esetleg keletkező hibaárammal együtt, és hát, hülyén nézne ki, ha egy testzárlatos fogyasztó okán a vezeték kezdene el pirosizzásig hevülni.Erre van a kismegszakító,az pontosan a vezetéket védi. -
robohw
aktív tag
"Na várjál,azzal kezdtem,hogy sokféle kamera van.Írtam,van olyan ami a koaxon kapja a tápot is"
Ilyen kamera nem létezik. Amire te gondolsz az a Power Over Ethernet. Más néven POE.
A kamerák mindegyike törpefeszültségről van megtáplálva. Csak az nem mindegy, hogy a táplálás honnan, miből érkezik. -
robohw
aktív tag
Tudod, ezek a dolgok nem úgy vannak, hogy tiltanak valamit, mert akkor a lista körbe érné a világegyetemet, hanem úgy, hogy meghatározzák azt, amit lehet.
Nos, ezek mentén, ezek messzemenő figyelembevételével kell a kis és nagyfeszültségű elektromos hálózatokat kiépíteni, illetve bővíteni.
A megengedett vezeték keresztmetszet meg nem azért van, mert valaki úgy találta, hogy az lesz a jó, hanem azért, mert az a legkevésbé rossz.
A vezetékek keresztmetszete el kell viselje nem csak a fogyasztó terhelését, hanem magának a vezetéknek a fogyasztását is, az esetleg keletkező hibaárammal együtt, és hát, hülyén nézne ki, ha egy testzárlatos fogyasztó okán a vezeték kezdene el pirosizzásig hevülni.
A kettős földelésű eszközök pedig nem részei az elektromos hálózatnak, mivel azok fogyasztók, jobbára galvanikusan le is választva a hálózatról.
Sok butaságot írsz, amivel félrevezeted a kérdezőt és nem csak félre tudod vezetni, hanem bajba is tudod sodorni.
Az elektromos energia, legalábbis ami a hálózatból jön, nem játék. Mindenkinek egy élete van és ez az illető szeretteire is érvényes.Ezen a dolgon spórolni nem érdemes, mert könnyen lehet, hogy az olcsó lesz a drága, a lakástüzek kialakulásánál, az otthoni elhalálozásoknál vezető helyen állnak az elektromos áram okozta balesetek.
A falon kívül kisfeszültséget (230 V) vezetgetni adott esetben még szakembernek sem lehet, dilettáns meg talán jobb, ha meg sem próbálja.
-
pjen
félisten
válasz
robohw
#70142
üzenetére
" A kulteri vezetok szigetelo anyaganak kotelezo UV allonak lenni, ha nem akkor csak kulon erre a celra szabvanyositott csoben/burkolatban huzhato, vagy le kell festeni arra kijelolt festekkel"Idézet Agyturbina fórum társtól.
:
"A vezetékezés 3-szor 1 mm MCU"ezt Te írtad,ugy? -
pjen
félisten
válasz
#90088192
#70144
üzenetére
Na várjál,azzal kezdtem,hogy sokféle kamera van.Írtam,van olyan ami a koaxon kapja a tápot is,Aztán a kültéri kamerák nagy része törpe fesz ről üzemel,tehát a szabvány 1,5mm alá lehet menni.A földelésrőlLehetőség sincs rá,hogy földeljem.
pedig azért irtam hogyha kell,mert nekem van egy teljesen műanyag házas kültéri kamerám,ami hálózati feszültséggel működik,de kettős szigetelésű. -
pjen
félisten
válasz
robohw
#70142
üzenetére
Nem tiltja,és nem"csak".Írd már le légyszíves azt a rendeletet ahol tiltják az UV álló kábel falon kívül vezetését kábel bilincsekkel rögzítve.Ha megint megnézed a kettes pontot.Úgye arról volt sz,hogy csak végig egyforma vastag lehet a táp.Ha csövezek és dobozolok,elindulok a kismegszakítótól 2,5mm MCU vezetékkel,aztán kanyar,doboz,miért ne mehetnék tovább 1,5mm MCU vezetékkel.
-
Vertigo18
addikt
Huhh, mit robbantottam ki...
Nos, egyszerű, nem nagyon akarok sínekkel, csövekkel bajlódni, megfelel nekem úgy is, hogy csak ott "lóg". A Diginek a kábele szintén ott megy el, ugyanígy fel az erkélyre, gondoltam ahhoz hozzáfogatom valami kábelkötözővel, vagy ha úgy döntök, hogy rögzítem a falhoz, akkor tudom rögzíteni mindkettőt...
Akkor most 1 mm2-es minimum, vagy 0.75-ös is elég? Fontos, hogy bírja azért a fagyot, meg a napsütést is.
-
#90088192
törölt tag
Az epulet kisfeszultsegu halozat permanens reszkent tekintheto kabelezes/vezetekeles koteles kielegiteni az oda vago szabvanyokban leirtakat.
- Foldelest minden vegponthoz kotelezo kieepiteni, az adott vegpontban a a fazis es vedofold kombinalt impedanciaja a biztosito berendezesig, ugy kell hogy kialakitva legyen, hogy testzarlat eseten, a vedoberendezes 0.4 secundum alatt le tudjon kapcsolni
- A vegpont EV rele(RCD Fi rele) alltal vedettnek kell lennie
- A kulteri vezetok szigetelo anyaganak kotelezo UV allonak lenni, ha nem akkor csak kulon erre a celra szabvanyositott csoben/burkolatban huzhato, vagy le kell festeni arra kijelolt festekkel
- 2-os erszigetelest kotelezo vegig megtartani
- Az adott aramkor ami a villamos halozathoz tartozik(Permanensen) az adott epuletben, koteles kielegiteni azt azt vedo biztosito berendezes minimum kivanalmait, rovidzar es tulterheles esetere
- Meachanikus/idojarasi behatasoktol vedettnek kell lennie, mint a kabelezesnek/vezetekelesnek mint a vegpontnak.
- Idevago erintesvedelmi eloirasok amelyek nincsenek kulon felsorolva, termeszetesen szinten figyelembe kell venni, uj vegpont kialakitasakor.Ezektol elterni Torpefeszultseg eseten lehetseges, ha az biztonsagi levallaszto transzformattorral, vagy azzal egyenerteku modon van taplalva.
Ez az Ausztral(AS3000:2018) szabvany diohejban(Nem mindenre kiterjedo csak ami eszembe jutott hirtelen), az MSZ sem sokkal van elmaradva tole.
-
pjen
félisten
válasz
robohw
#70136
üzenetére
Ezt azért átgondolnám.1;mért ne szerelhetne falon kívül cső nélkül,semmi sem tiltja.2;Mért ne változhatna a vezető keresztmetszete amig nem megy a szabvány,vagy a terhelés megkívánta keresztmetszet alá?3;mért lenne kívánság műsor a földelés,vannak kettős szigetelésű eszközök ahol kifejezetten tilos a föld+vannak törpe feszültségről űzemelő kamerák biztonsági trafós táppal.
-
robohw
aktív tag
válasz
Vertigo18
#70130
üzenetére
Miyen szerelési módoit szeretnél, falon kívülit vagy sülyesztettet?
Ha előbbi akkor a szükséges hosszúságú 16-os MÜ-II-es cső, ha utóbbi akkor MÜ-III-as cső. Plusz hozzá a könyök, karmantyú, meg OBO doboz (kötésnek vagy táppontnak). Falon kívüli szereléshez bilincs.
A vezetékezés 3-szor 1 mm MCU (a földelés nem kivánságműsor). MCU helyett lehet MKH is, de akkor kelleni fog érvéghüvely, plusz fogó is.Szinek:
fekete (fázis),
kék (nulla),
zöld-sárga (föld).A minimális keresztmetszet 230 volt esetén 1 mm! A teljes tápkörben azonos keresztmetszet használható csak! Tehján nem lehet azt, hogy "jé, találtam tavalyról 16 méter másfelest, ehhez veszek még 2 x 16 méter 1 mm-est és jó lesz".
Tanács: jobb lenne, ha inkább egy hozzáértővel csináltatnád, mert egy ilyen egyszerű, vagy csak annak tűnő dolog is okozhat tragikus végkimenetelt.
Nem mindegy, hogy és hol lesz kijelölve a nyomvonal, az sem, hogy lesz-e légzsák és ha lesz, akkor milyen, stb.
Kisáramú eszköz táplálása esetén természetesen más a helyzet.
Oda, ha nem helyi táplálásról van szó, akkor kell egy tápfeladó, kell egy túlfeszültséges POE táp (távolság függő), CAT-5-ös UTP kábel, stb.
-
Vertigo18
addikt
Üdv!
A házam sarkán van kifelé áram csatlakozási lehetőség. Onnan akarom a ház falán felvinni az erkélyre a kamerának az áramellátást. Minden megvan már, be van tervezve, csak azt nem tudom, hogy milyen elektromos vezetéket, kábelt vásároljak? Olyan kellene, ami bírja a napfényt, meg a hideget is, hiszen a ház falán lesz kívülről felvezetve, nem szándékozom sínbe helyezni.
Milyen lenne erre megfelelő? Jah, és nem baj az sem, ha olcsó...
-
válasz
#90088192
#70122
üzenetére
Igen, időközben kipróbáltam, és miután azonosítottam két feketét, konnektorból a feketék közül a fázisra nullát kapcsoltam (multival, áramméresben), beindul a kazán. Tehát jó lesz a termosztát, csak új vezetéket kell húznom hozzá, akkor egy helyről jön majd minden.
fero02: igen, anno linkeltem is, a Wifi részét még nem próbáltam. Az érintőpanel elég esetleges, de van rajta egy vastag védőfólia, még nem vettem le. Egyébként a kijelző szép, a világítás egységes, minden jól látható, szinte minden szögből.
-
Hello,
Ilyesmiben van valakinek tapasztalata?
Mondjuk nagyon bonyolult dolog, táp a kapcsoló/szabályzóba, táp a motorhoz, elméletben akármelyik kapcsoló jó lehet, de a gyakorlatban...? -
#90088192
törölt tag
Helló
A megoldás egyszerű az N el jelölt az N vezető a másik meg a termosztát leírása alapján vagy a nyitva vagy a zárva érintkező egyikére megy.
Amit tudsz tenni egy közeli dugalj segítségével megerősítés szerzel arra melyik a fázis ha jól értelmezem a nullát kapcsolja bár a színek alapján pont fordítva kellene lennie.Ha nullát kapcsol akkor amelyik vezető a fázis az a kapcsolt szál ha fázist kapcsol akkor fordítva.
Mivel N láttam a leírását a termosztátnak így fejből Nem megy a tobbi.
-

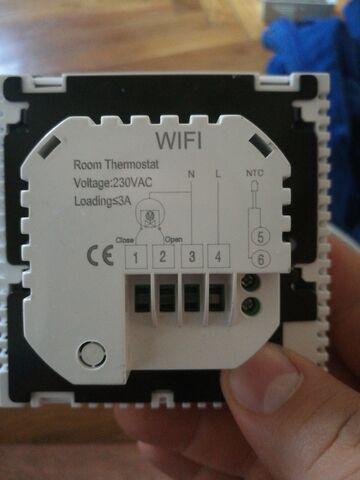

Urak, elakadtam. Megjött a termosztát, bekötöttem, nem megy. Elkezdtem mérni, és meglepődtem.
A régi termosztát egy tekerős MMG, békebeli. Két fekete és egy zöld sárga vezeték megy bele, ebből gondoltam, hogy a zöld sárga a kapcsolt. Hát nem. A termosztátom, amit vettem, nullát kapcsol a kimenetekre (van nyitott és zárt) fűtéskor. Képet mellékelem.
A gond, hogy a mérési kimerült, hogy a zöld sárga vezeték semmire nem jó. Nem mérek közte és a másik kettő között semmit. A két fekete között 220 van, és most jön a caavar, ha rövidre zárom, akkor indul a szivattyú (meg a kazán is, csak a gázszelep le van kapcsolva). Na most ezt hogy kössem be a termosztátba, hogy jó legyen?
Mértem egy konnektorhoz képest is, mivel a házban a villany ki újra van húzva, tudom, hogy mindenhol a bal a fázis, jobb a nulla (ezt ellenőriztem is a védőföldhöz képest). A két fekete vezeték nulla és fázisként működik, tudom mérni a 225 voltot, a semmit és a három fázis miatt, mivel a kazán és az említett házrész külön fázison van, 425 voltot is a két fázis között. Ami számomra még érdekesebb, hogy nem mérek áramot rövidzár esetén a két fekete között. Vagy annyira kicsi, hogy a multiméter nem tudja mérni.
-
Nxn908xxx
őstag
Sziasztok!
Erről a pákáról mi a véleményetek?
Fahrenheit 28011
Esetleg van jobb ebben az árkategóriában? -
#70116
sztanozs
veterán
tordaitibi
#70044
sztanozs
veterán
válasz
tordaitibi
#70044
üzenetére
Visszatérve a témára, hogy működik - elektronikai szempontból - a sima LCD (háttérfény nélküli, árnyékolós)?
Nem akarom csak azért kidobni a vérnyomásmérőt, mert nem megy rajta a kijelző. Végső esetben hekkelnék rá vagy egy aktív LED-es kijelzőt, vagy összekötném egy otthon pihenő rpi-jal (GPIO-n) és képernyőn jeleníteném meg az adatokat.
-
Hello,
Egy Black&Decker fúróba keresek kapcsolót. FA02-15/1WEZ kellene bele, ami külső FET-es. Természetesen nem kapni.
Helyettesített már valaki hasonló kapcsolót más típussal? Mire kell figyelni? Ez a fúró 20V-os rendszerű. A motort megnéztem, tápegységről szépen forog. A kapcsoló lefekteti a 120W-os tpegységet isMinden infót köszi
-
#70112
tordaitibi
veterán
kjani18
#70111
válasz
kjani18
#70111
üzenetére
Túl szoros a szinterbronz csapágy.
Bár évek alatt ki kellet volna kopnia. Esetleg nem a legjobb minőségű az anyaga, ennek a lényege hogy az öntésnél mikrobuborékok keletkeznek a csapágyházban, ezek a magukba tarják a kenőanyagot és évekig, évtizedekig gondozásmentes.
A technológia működik mert a személyautóm utastérfűtő ventillátora is ilyen és 19 éve nem volt olajozva és megy.Ha szétszeded és van vékony tűreszelőd, a tengely helyén bedugva, húzz a csapágy futófelületére pár (5-6) recét. Ez ott tartja majd az olajat, és felveszi az esetleges hőtágulást is.
Legjobb lenne a közepébe egy 1 milliméteres fészket marni de ehhez finom műszerész eszterga és vékony beszúró kés kell. Esetleg a Dremel szettbe van ilyen kicsi maró. Majd ezt olajjal megtöltve összerakni.
De ennyit talán nem is ér. -
darvinya
titán
válasz
kjani18
#70108
üzenetére
Bronz vagy valódi csapágyat kellene rakni réz helyett, mert a réz gyorsan felveszi súrlódási hőt, s leádást nem tudja átadni, emiatt hőtágulás miatt beszorul.
Vagy rendes görgő ipari csapágyat beszerkeszteni, az egyszerű szerkezetű csapágy helyett.
Maga az egyszerű csapágy szerkezet nem rossz, de folyamatos kenést biztosítani kell, és kell csapágyra kenő járat, szelep, stb., hogy tartósan tudjon működni.
Ezen elven működik a robbanó motorok főtengely csapágyai. -
kjani18
őstag
Buta kérdés, tudom, de több éve kínlódok egy ventilátorral. Csak nyáron megy, de néhány hét után már nem indul el, csak a legmagasabb fokozaton, a tengelye szorul.
többször (sokszor) szétszedtem, picit megmozgatom és máris teljesen jó. Ennek ellenére kitakarítom a csapágyát, egy acél tengely egy réz ágyban, nem kotyog, nem kopott. Próbáltam már szárazon hagyni, WD40 -el, zsírral, műszerolajjal kenni, de egy idő után elkezd szorulni. Mi az istennyila lehet egy ilyen egyszerű döggel, hogy nem bírok meg vele? -
#70107
jksx
senior tag
gabikiraly2
#70088
jksx
senior tag
válasz
gabikiraly2
#70088
üzenetére
Szilikon spray a legjobb erre a célra. Lehetőleg olyat vegyél amihez adnak kis fúvócsövet, hogy irányítottan csak a csatlakozót lehessen befújni vele. Arra vigyázz, hogy üvegre, fényezett felületre ne menjen, mert nehezen távolítható el róla.
-
#70106
Barret001
addikt
DonThomasino
#70098
Barret001
addikt
válasz
DonThomasino
#70098
üzenetére
Egyszerű mint a faék! ha rosszul kötöd a két hangszórót (egymáshoz képest) elmegy a mély hang,mert ellenkező irányú rezgést hoznak létre.Ekkor megfordítod az egyik hangszóró polaritását.Gyönyörűen hallható a durva különbség! Úgy kell kötni,ahogy jobban szól! Ekkor mozog egy irányba a két membrán.
-
#70105
tordaitibi
veterán
DonThomasino
#70102
válasz
DonThomasino
#70102
üzenetére
Hogyan tudnád multiméterrel megállapítani a polaritást, vagyis hogy adott referenciához (a többi kimenethez) képest nulla vagy 180fok fáziseltérés van?
Sehogy.Multiméterrel mérj rá ne váltakozó hanem egyenfeszültség állásba, a testhez képest. Nem tudsz kárt okozni mert a multi bemeneti ellenállása 1-10mohm.
Ha mindkettőn 6V körüli pozitívot mérsz, akkor az előző hsz.-embe írtak maradnak, ha egyiken sem mérsz semmit akkor szerencséd van , akkor mondom tovább, de ennek a valószínűséger hogy nem bridge hanem mezei csatolókondenzátoros a végfok, kb. nulla.
Ezen mérések alatt legyen bekötve a hangszóró, és legyen lehalkítva a fejegység.
Tudósíts a fejleményekről.Ha megküldöd zenei anyaggal akkor természeesen nem pár millivoltot hanem kivezérlés függvényében akár 10 voltot is mérhetsz a kivezetéseken, ennek feltétele olyan multiméter vagy analóg műszer ami tud legalább 2-3kHz-ig effektív értéket mérni.
Itt ennél a mérésnél a multi használhatatlan mert csak ugrálnak a digitek, analóg sokkal használhatóbb. Mint egy nagyméretű mutatós kivezérlésmérő. -
#70104
DonThomasino
veterán
MasterMark
#70103
DonThomasino
veterán
válasz
MasterMark
#70103
üzenetére
Pár mV ot kell hogy mérjek sztem.
Javítsatok ki ha tévedek ... -
#70103
MasterMark
titán
DonThomasino
#70102
MasterMark
titán
válasz
DonThomasino
#70102
üzenetére
Nincs értelme, hangszóró nélküli kábelen meg nem fogsz mérni semmit.
Kösd be ahogy tetszik, hallgasd meg, nézd meg kifele jön-e a membrán. Ha jó hagyd úgy, vagy próbáld meg a másik irányban. Mindkettőn megfelelően fog működni, nem ront el semmit.
-
#70102
DonThomasino
veterán
tordaitibi
#70101
DonThomasino
veterán
válasz
tordaitibi
#70101
üzenetére
Ha szerzek egy érzékenyebb multimétert,
és feszültséget mérek az zsákutca a váltóáram miatt ? -
#70101
tordaitibi
veterán
DonThomasino
#70098
válasz
DonThomasino
#70098
üzenetére
Ne mondjatok a kérdezőnek butaságokat, ha hidalt végfok van a fejegységbe akkor hiába méregetsz mert nem testen hanem 2-2 tranzisztor vagy fet közepére megy mindkét hangszóróvezeték,
és még véletlenül se köss bármelyik kivezetés és a test közé hangszórót. vagy kis ellenállást, nehogy letesteld.
Elszáll a végfok mert tápközépen (6-7V) vannak a kimenetek és erre a legtöbb védelem nem tud reagálni.Hangszóró polaritás, 2-3 volttal megkínálod, 1-2 ceruzaelem, amikor kifelé mozdul akkor az elem polaritásával megegyezik a hangszóró polaritása.
Ha a hátra vezető vezetéket nem lehet a fejegységnél színre azonosítani, a legbiztosabb megoldás ha lehúzod a fejegység csatlakozót és egy pár méteres vezetékkel +multiméterrel kicsipogtatod, a fejegység hátulján, tetején vagy user manualba pontosan le van írva a polaritás.
Ha ezt sem tudod kivitelezni, az első hangszórók után kell menni.
Azaz bekötöd a hátsó egyiket, nyomsz egy zenét amiben dob és kis basszus van és beülsz a B oszlop környékére fülelni úgy hogy keresztbe legyen a fejed, azaz egyik füled az első, másik a hátsó hangszóró felé nézzen.
Ha ellenfázisba dolgoznak, akkor a dob és a baszus elmegy, nem "üt" a dob és az egész olyan zavaros lesz, ha ilyenkpr polaritást fordítasz akkor megjön a basszus és helyreáll a hangkép.
Ha ez megvan, ugyanígy eljárni csak a két hátsó között fülelsz.
Önmagában a kismegszakító túláramvédelmi eszköz. Van pillanatműködésű elektromágneses kioldója, mely a zárlati áramok tartományában működik, illetve ikerfémkioldó mely a túlterhelés jellegű áramok tartományában működik.
Ez egy remek ötlet, köszönöm szépen!!!
Rendes bobozba betenni, din sines táppál?
![;]](http://cdn.rios.hu/dl/s/v1.gif)
:
Új hozzászólás Aktív témák
Hirdetés
ekkold- Bomba ár! Lenovo ThinkPad T480s - i7-8GEN I 16GB I 256GB I 14" WQHD I HDMI I Cam I W11 I Gari!
- Bomba ár! Lenovo ThinkPad T470 - i5-G6 I 8GB I 256GB SSD I 14" FHD I HDMI I Cam I W10 I Garancia!
- ASUS ROG GL552VW - 15.6"FHD IPS - i7 i7-6700HQ - 8GB - 128GB SSD + 1TB HDD - GTX 960 4GB -
- Bowers/Wilkins Px7 S2 fejhallgatók
- Azonnali készpénzes Microsoft XBOX Series S és Series X felvásárlás személyesen/csomagküldéssel
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: Liszt Ferenc Zeneművészeti Egyetem
Város: Budapest
