Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
bucihost
senior tag
Sziasztok!
Nem tudom mennyire tartozik ide, de hátha.
Elő túrtam a lomok közül 2 db Videoton AB1011 autós hangszórópárt. Ezekben 4Ω 25W kétutas hangszóró van. Sajnos az idő vasfoga megette a membrán kőrül a gumit, így cserélni akarom. Nézelődtem neten, és találtam Somogyiéknál 100 mm-es, duplakónuszos, 4ohm, 90W-os hangszóró párt 3 490 Ft-ért. Szerintetek életképes lehet ilyenre kicserélni őket? 25W-ost nem akarok bele rakni, mivel a mai autós rádiók már jóval 50W felett vannak. Nem tudom, a 90W meg nem lenne neki sok 100mm-es méretben nem sok lehetőség van, és nem akarok sokat rájuk költeni sem.
-
Sziasztok! Szeretnék csinálni egy ir receiver-hez hasonló kapcsolást ir tranzisztorhoz, high-pass filterrel. Az lenne a lényege, hogy adatot is szeretnék vele küldeni, és analóg jelet is szeretnék kivenni belőle (távolság szenzor). Nem nagyon találtam kapcsolási rajzot hozzá, tudnátok segíteni benne? Egy ESP8266 bemenetére lenne kötve, 3,3V tápfeszültséggel, és 38kHz alatt kéne vágni. Egy erősítés (opamp) nélküli sima RC tagot gondoltam a tranzisztor és a bemenet közé, csak nem tudom kiszámolni.
Köszi előre is! -
Czimby
addikt
Köszi!
Sajnos ezen már nem tudok módosítani, eszetlenül beragasztottam olvadékkal a készülékbe...
Arra gondoltam teszek egy nyomógombot egyik kábelére és csak akkor működik a kijelző ha megnyomom, így nem zavar be.
A 3vezetékes megoldással az a probléma, hogy csak külső táplálás esetén működne.
Most már csak valami kis méretű nyomógomb kellene, sajnos ilyen 12mm körülieket látok mindenhol.
-
-
Czimby
addikt
Vásároltam ilyen LCD-s feszültségmérőket, hogy ide-oda beszerelve őket ne kelljen multihoz nyúlni mindíg.
Első áldozat egy Liitokala Lii-100 18650 akku töltő az alábbi módszerrel.
A leírás nem tér ki rá, de nemes egyszerűséggel az akkuval érintkező pozitív és negatív érintkezőkre kötöttem a mérőt. Viszont így megzavarja az eszköz működését. Nem indul el a töltés csak némi trükközés után, nem tudok áramerősséget váltani stb...
Mi lehet a gond, hogyan tudnám kiküszöbölni?
A másik áldozat egy YASO néven ismert autós/motoros akkumlátor töltő.
Ez jól működik, tölt majd ha az akku feltöltődött a feszültséget visszaveszi 14.8 -> 13.8V-ra.
De kicsit motoszkál bennem hátha itt sem tökéletes minden... -
-
válasz
Attix70
#68178
üzenetére
A biztosíték túlélte, mind a három lába ugyanaz a pont.
A kontroller resetet még megpróbálom - amúgy a cellák jók, 10,6V jön az elektronikára, az kissé merült, de nagyjából annyinak kéne. A gép is látja az akkut (ki lehet olvasni az aktuális töltést, kapacitást), csak nem tölti.
Ami még lehet, az az akku BIOS, egyszer jártam úgy, hogy nem megfelelő akku-gép BIOS párt hoztam össze, ugyanez volt a jelenség. -
Attix70
aktív tag
Nem öngyógyuló, a 3. láb gyakorlatilag egy fűtő ellenállás ami elégeti a biztosítékot örökre. Ilyen kivitellel még nem találkoztam csak ezzel. Ez akkor szokott előfordulni ha valamelyik cella (párhuzamos cellacsoport) hibásan működik (akár az összekötésekbe kontakt hiba, akár cella zárlat, vagy a felügyelő áramkörhöz csatlakozó vezetéknél hiba). Ilyenkor belép az önmegsemmisítő funkció, hogy ne lehessen nagyobb baj (akár gyulladás). A felügyeleti áramkörben a kontrollert le kellene resetelni, vagy akku csere (sokszor ez jobban megéri főleg ha már nem teljesített jól az akku és ha ebay-en jó árba van).
-
-

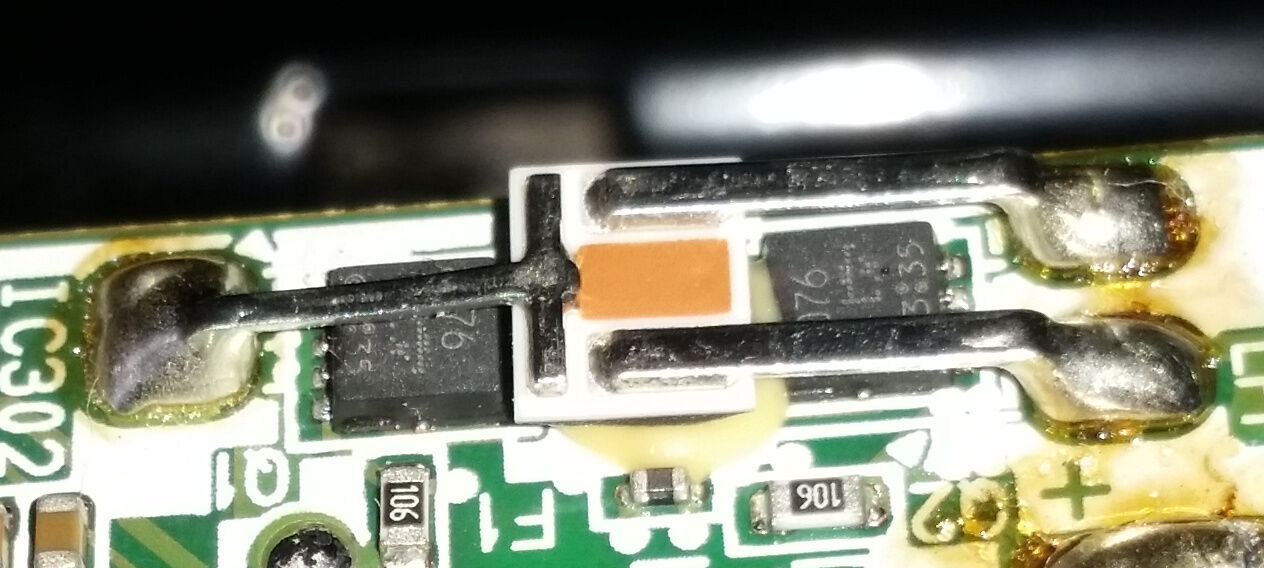

Hello,
Van valakinek tippje, hogy ez mi lehet?
Egy 9 cellás Lenovo akku elektronikáján van... Ezt az egyet nem ismerem fel.
(Az akku esés után nem működik, és nem jövök rá, mi baja lehet... külsérelmi nyom nincs, elmozdulni nem tudott az elektronika, cellákon a fesz megvan, az elektronika megkap 10,6V-t, a névleges 10,8...) -
-
darvinya
titán
válasz
tomazin
#68164
üzenetére
Ha eléred azt elektronikai részt, ami 12V kivezetése és ott letudod választani elektronikáról, oda tudsz kötni.
De kérdés, hogy vezeték elbírja a 230V-ot.Viszont, ha 12V-os vezetékek nincsen befalazva, és kihúzható, akkor azzal betudsz húzni hasonló méretű vezetéket, csak sikosítás szükséges.
-
válasz
darvinya
#68163
üzenetére
aki építette berakta a tápot egy téglafal mögé és befalazta. kibontottam, és direkbe kötném a 220at arra az ágra amin a 12v volt és 220as downlightot teszek oda, ugyanis nem szeretném még egyszer kibontani, ha elhal a táp. 2oldal van, az egyiken simán megoldottam, mert hozzáfértem normálisan a kábelhez. itt viszont nem tudom kivenni a tápot, mert nem engedi a kábel, tehát a tápról leszedve az alkatrészeket kéne valahogy átvinnem a 220at a másik oldalára hogy azt a 12v oldalra bekötött kábelek megkapják.
ez az egyetlen ötletem. -
Kicsit fura kérdés, de át tudom-e úgy vinni a 220at a trafó másik oldalára, hogy a tápból csak ennyihez férek hozzá (ld. link lentebb). A tápot annyira tudom kihúzni mint a képen látható, így kell a falban megcsinálni. Tehát megfordítani, a 12v oldalon a kábeleket kivenni, hozzáférni a hátuljához nem tudok. Amit - szerintem - tudok, az alkatrészeket lebarmolni a nyákról és itt fent forrasztani.
Itt van, hogy mit látok.
A táp egy ikea keb1200600l. Ahogy nézem 6 külön lába van a 12v-ra, nekem ebből az első 3ban van kábel.A bekötött kábelekhez éppen be tudtam a kezem, hogy kitapogassam, hogy mennyi megy. Ha elvágom és beejtem, akkor reszeltek. A probléma az, hogy a téglafalnak a malterjébe sikerült beépülnie a kábelnek, így nem tudom megmozdítani. Új szálat behúzni nem hiszem, hogy tudok, mert
a. nincs behúzószálam
b. van 3 falifülke a téglafalban, 2x kellene 90fokkal elfogatnom a kábelt, a legalsót több mint 2m magasra kellene felvinnem, belógatáshoz pedig nem ér be a kezem, mert ahhoz kicsi a lyuk.

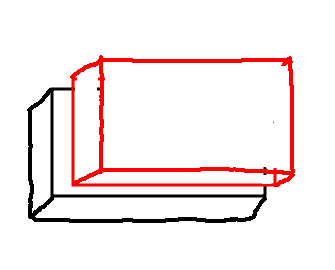

Így néz ki a fal. fekete a belső fal, piros a téglafal, zöld a táp, kék a kábel.előre is köszönöm, ha van ötlet. holnapig meg kellene csinálnom, így elborult is jöhet.
-
Soja
aktív tag
-
#68160
Czimby
addikt
szabifotos
#68147
Czimby
addikt
válasz
szabifotos
#68147
üzenetére
Ott a megoldás!!!
Szóval az általam linkelt panelt éleszteni kell, mert ha nem rakod legalább 1x töltőre nem aktív a kimenet.
És ha a cellákat lekötöd róla ezt meg kell ismételni!
-
#68159
tordaitibi
veterán
Soja
#68157
Ha modellvasút, akkor nem tudom a pontos nevét mert úgy 25 éve nem foglalkoztam sajnos ezzel pedig volt pár komoly terepasztalom,
talán nagyfrekvenciás modellvilágítás a neve.
lényege hogy a két sínre 25-30kHz 12V váltakozóáramot kapcsolnak, az a mozdonyok motorjára semmilyen hatással nincs az induktivitása miatt, az izzók a vagonokba meg állandóan világíthatnak, függetlenül a mozdony táptól. Anno meg is építettem és működött is de ha emlékeim nem csalnak (25 év nem tegnap volt..) a mozdonymotorokkal meg a táptrafóval sorba kellett kötni induktivitásokat..? Már nem tudom. De az biztos hogy szépen működött, az álló és mégis fényárba úszó személyvagonok és mozdonylámpák nagyon jól néztek ki. -
Soja
aktív tag
Sziasztok, hátha itt tudtok segíteni nekem.
Elektronikai kütyüket keresek, amiknek nem tudom a nevét
Modellvasútnál az egyenáram pólusai megfordulhatnak, ha mondjuk megfordítod a sínen a mozdonyt. Mivel lehet elérni, hogy ha megfordul a polaritás, akkor se változzon a motorba jutó áram polaritása? Ez a greatz híd lenne? 12V 2A körüli létezik?
A másik amit keresek: milyen elektronikai eszköz, ami a feszültséget levágja? Van bejövő 3-6-9-12V, de a világítás mondjuk fix 3V-ról működne. Mi lenne az, ami fix 3V-ot biztosít a bejövő feszültségtől függetlenül?
Köszi
-
#68156
tordaitibi
veterán
tobias40
#68154
-
#68155
Attix70
aktív tag
tillatrilla
#68145
Attix70
aktív tag
válasz
tillatrilla
#68145
üzenetére
Milyen ic, rajz esetleg? Találomra nehéz a diagnózis. Mi az R21 és mi a D8 és mi a mi ???
-
#68154
tobias40
veterán
tordaitibi
#68153
tobias40
veterán
válasz
tordaitibi
#68153
üzenetére
Teljesen jól üzemel így is csak az a gomb nincs kihasználva semmire és ezért gondoltam erre a megoldásra..
Meg így csak az a gomb használódik és emiatt is lehetne külön gombra tenni ,nehogy ezért menjen tönkre az az egy gomb ha már kettő van rajta..Így megy már vagy 6-8 éve tehát nem gond,csdak néha nehezen nyitja a kaput de ez lehet az elem hibája is,nem is emlékszem mikor lett cserélve elem benne..(ha volt,max egyszer)
-
#68153
tordaitibi
veterán
tobias40
#68151
válasz
tobias40
#68151
üzenetére
Gyári szett esetén 99,9% hogy csak úgy fog működni ahogyan most.
Külön vásárolt egységek esetén van erre esély, pl. nálunk a faluba van a kapugorgo.hu vállalkozás, mindent meg lehet venni náluk és utána összelegózni igény szerint.
Egy kétcsatornás vevő megy az autómba (gyárilag nem volt centrál benne), egy másik a kapunyitóba, harmadik más célra, 4. meg a fiam kapuját működteti. Az adó 4 gombos. Ezek eléggé szabadon konfigurálhatók, beállítható astabil, bistabil kimenet, de még ezek sem tudják azt amit Te szeretnél, csak úgy lenne kivitelezhető hogy egy 2 csatornás vevő és azt 2 gombra feltanítani, a kimeneteket közösíteni. A motorműködtetőnek is kellene lehetőséget biztosítani arra a funkcióra amire gondolsz.
Ha nem vagyok indiszkrét, mi értelme lenne 2 gombot elpazarolni arra amire 1 gomb tökéletesen elegendő?
Pl. a kiskapu funkció is csak akkor megy ha a vevő és a motorvezérlő is tudja. -
#68151
tobias40
veterán
tordaitibi
#68148
tobias40
veterán
válasz
tordaitibi
#68148
üzenetére
És az honnan lehet látni hogy támogatja-e?
Doboz tetejét letudom venni és megnézni mi van benne.. -
#68149
Czimby
addikt
szabifotos
#68147
Czimby
addikt
válasz
szabifotos
#68147
üzenetére
Köszi! Jó tudni!
Egyébként mekkora feszültséggel töltsem?
Ugye 12.6V a 3 cella sorbakötve, ez lenne az ideális töltőfeszültség is?
Most hirtelen csak egy 13.8V-os adaptert találtam, ez jó lehet vagy már sok lenne?
Valahol biztos akad 12V-os igaz azzal bukok némi kapacítást. -
#68148
tordaitibi
veterán
tobias40
#68146
-
#68145
tillatrilla
senior tag
tillatrilla
senior tag

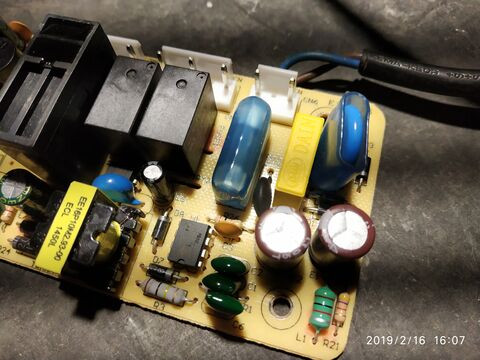

Sziasztok! Egy lakásban használt páramentesítő lenne a beteg. IC kinyílt,cserélve,más mérhető alkatrészt nem találtam rossznak. A táp mégsem indul el magától. Csak akkor indul,és jelenik meg az 5V,illetve a többi feszültség,ha a multi egyik mérőzsinórját az R21,a másik mérőtüskét a D8 dióda katódjához érintem feszültségmérés állásban.A panelon lévő csipogó csippan egyet,és megjön minden feszültség. R21-L1 a 400V/4.7uF pozitív lábán ül, D8 dióda az E6 kondi 50V/22uF pozitív lábán van. E6 kondit cseréltem. Semmi javulás. Valami ötlet?
-
#68143
terapeuta007
aktív tag
Czimby
#68140
terapeuta007
aktív tag
válasz
Czimby
#68140
üzenetére
nekem ebayrol bms rendelésemnél 2ből 1 volt jó.
amugy még mérj feszultseget b+ es p- kozott és p+ és b- kozott is.
meg nézd meg alaposan hogy rendbe vannak ez alakatreszek rajta. az ic-kenn kivul mindent tudsz ellenorizni multimeterrel asszem.
( a kondikat valszeg nem tudod pontosan mérni csak kiforrasztva )
aztan ha sehol semmi akkor szemétbe vele. és legkozelebb 2pcs-t rendelj. -
Czimby
addikt

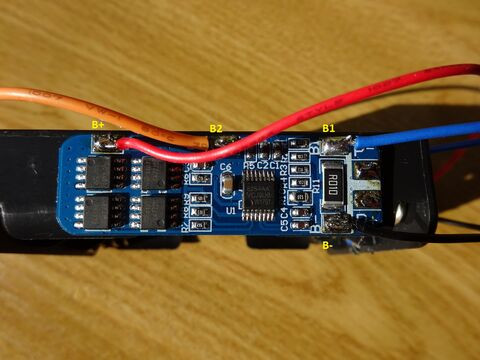

Egy RC játékautót szeretnék átalakítani 3db 18650-es cellával használatra.

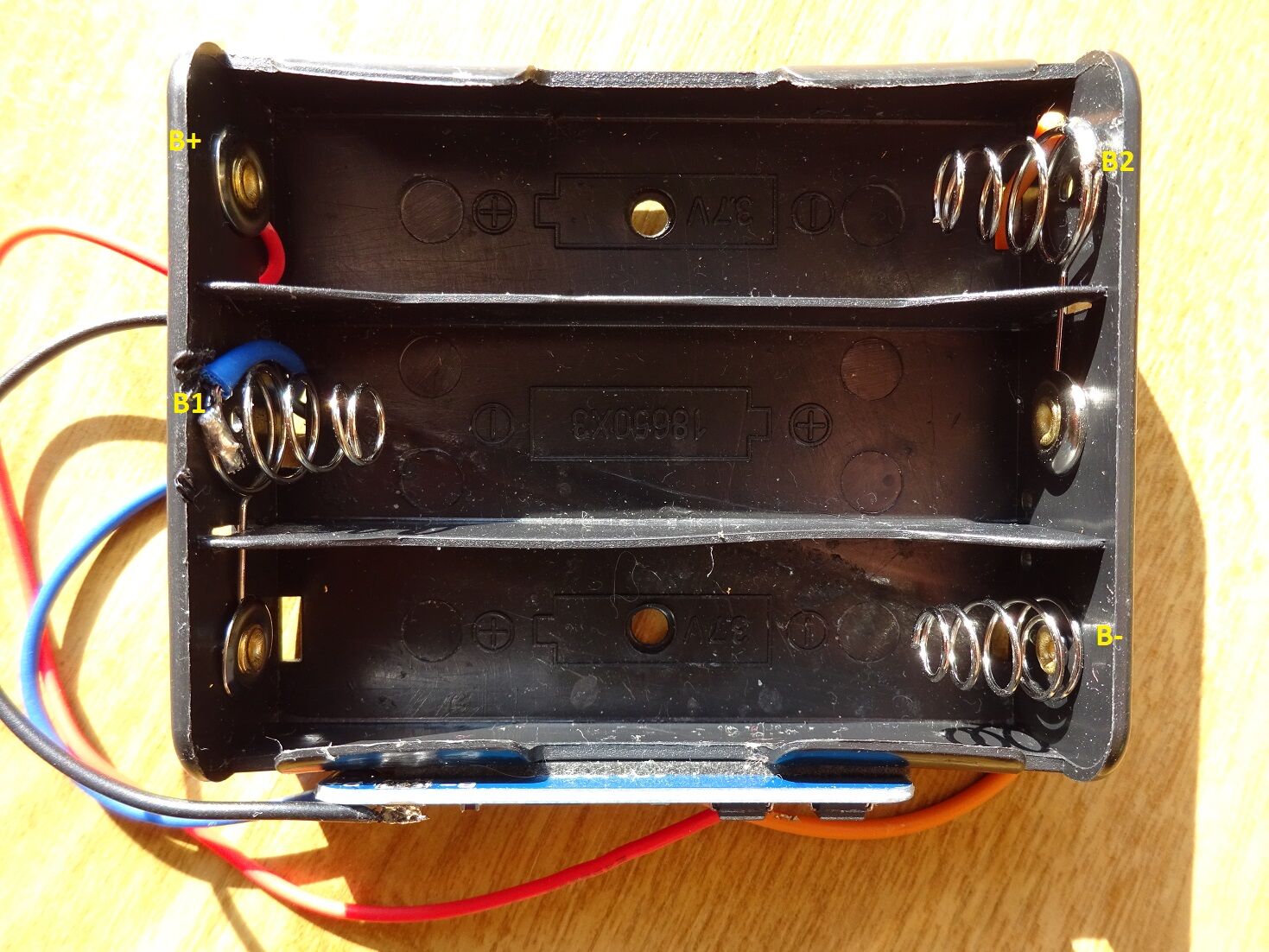

Vettem egy 3S BMS panelt és egy helyes cellatartót.
Ezen videóban látható módon kötöttem be.
Az én panelemen mások a felíratok, de a pozíció ugyanaz, és az alkatrészek is.
A problémám az, hogy a kimeneten P+/P- nincs feszültség.
Ha B- és B1 között mérek megvan a 4.2V, B- és B2 között a 8.4V és B- ill. B+ között a 12.6V is.
De a kimeneten semmi.Hibás lenne a panel vagy én szúrtam el valamit?
-
Ribi
nagyúr
Szerintem ahogy a mobilod sem robban fel ha töltőn hagyod napokig, ez is menedzseli.
Annyit vesz fel amennyi neki kell, szóval mindegy, hogy 2 v 3 A-es töltőt kap. Ez csak azt jelzi mennyit is le tud adni. Akksinak gondolom a teljes 2A is igen sok kellene ha nem lenne szabályzás.
Én úgy tudom a + ágat szokás szakítani, de láttam már fordítva is. -
#68135
ekkold
Topikgazda
terapeuta007
#68134
ekkold
Topikgazda
válasz
terapeuta007
#68134
üzenetére
A Tesla tekercs elektromágneses hullámokat kelt, ami némiképp nagyobb távolságra jut el, mint amit egy sima mágnesesen csatolt tekercs-párossal el lehet érni. De csodákra ez sem képes. Régen játszottam kicsi, kb. 20cm magas Tesla tekercsekkel. az egyik adóként a másik vevőként működött. 1m távolságban egymástól kb 20%-os hatásfokkal ment át az energia. Elképzelhető, hogy az ionoszféra bizonyos frekvenciájú EM hullámokat viszonylag jól vezet, csak ugye elég messze van, ezért kicsi energiákkal nem is érdemes próbálkozni, nagyobb energia-mennyiségekkel kísérletezve meg sokféle nem várt, és beláthatatlan következménye lehet a dolognak.
A rövidhullámú rádiózásban kihasználják pl. hogy az ionoszféráról visszaverődnek bizonyos hullámsávok, ezért viszonylag kicsi teljesítménnyel is lehet, nagyon nagy távolságú rádió összeköttetést létesíteni.
-
#68134
terapeuta007
aktív tag
Lompos48
#68133
terapeuta007
aktív tag
válasz
Lompos48
#68133
üzenetére
Alapvetoen az ionoszféra valszeg jobban vezetheti az aramot mint itt lent a troposzféra es a tobbi reteg. De valszeg még azis keves ahhoz hogy megérje. Na meg
a 80kilometer miatt most errol beszelni nonsense.
Engem is erdekelne darvinya mit ertett az alatt hogy bizonyitva van kiserletekkel hogy ott aramot lehet vezetni, hol van errol cikk.De az ionoszféras dologban annyi biztato van hogy a hideghaboruban mindket oldal lott fel atomot az ionoszférába ami egy "ív" mentén utana orakig rádiozajjal volt tele, EMI-k baszták szet az elektronikus berendezeseket az "iv" mindkét foldbe érő reszén és "sarki" fenyt okozott órákig az "ív" végein.Eleg nagy teruleten. Egyik atlanti oceani (civilek lakta) szigeten is szetbaszott dolgokat meg aramellatas is megszunt.
Amerikaiak egy kisebb szigeten lottek fel az atomot nagyjabol 100km-re a civilek lakta szigettol.
Ez a mutatvány elbaszott ezen kivul 5+ muholdat szoval ezt csak egyszer csinálták meg az amerikaiak.
Innen nem sok mérés szuletett az emlitett EMI-k miatt meg itt egyebkent is atombombarol volt szo. Csak erdekessegbiztos vagyok benne hogy sosem fogja megerni ott aramot vezetni.
-
Lompos48
nagyúr
válasz
darvinya
#68127
üzenetére
1. Illik forrást megjelölni.
2. Sehol nem állítja, hogy a "stabil és nagy hatótávolságú állóhullámok"-kal energiát lehetne szállítani.Csak zárójelben. Az állóhullám áll! Lásd akár mit jelent/mi a hatása egy koaxiális távvezetékben az állóhullámok jelenlétének. Ugyanazt az "éterben" is.
-
Lomas
tag
Köszönöm szépen a válaszod, oly tökéletesen fogalmaztad meg, hogy még én is képes voltam megérteni...
Szóval 5v 2A-es trafó elegendő? Nem lenne jobb megoldás egy 3A-es? Már csak azért is mert létezik olyan verzió, amelyiknek a kimeneti oldalán 2 db usb aljzat van, így másik 5v-os eszköz is tölthető. Fordom van, annál a biztosítéktábla amúgy is a kesztyűtartó mögött van - ide lenne beszerelve a trafó is, az abból kijövő USB aljzatok kb. 20 centis vezeték végén vannak - így a kesztyűtartóban lehetne alkalomadtán más eszközt is tölteni.
Ha a fix áram (állandó 12v a biztosítéktáblán) és közbeiktatott kapcsoló megoldást választom - szintén egy láma kérdés - akkor a trafó előtt a 12v feszültségű, vagy a test vezetéket "illik" a kapcsolóval megszakítani?
Az az aksi szerintem is arra elegendő, hogy készenléti állapotban tartja a kamerát oszt' ha valamit érzékel a kamera, arra indul el a felvétel. 500mah szerintem is kb ennyire elegendő. Az aksit amúgy nem vágja haza ez a folyamatos töltés? De gondolom a gyártó sem úgy gondolta, hogy bedugom, feltölt, kíhúzom, lemerülés előtt csipog a kamera, visszadugom, stb. Még is csak a XXI. század, vagy mifene... -
#68130
mezis
félisten
terapeuta007
#68129
mezis
félisten
válasz
terapeuta007
#68129
üzenetére
" resonant inductive coupling": Ez lenne, amivel a rádió, TV vevőkészülékekben középfrekvenciás transzformátorok működnek ? (Közép, rövidhullám: 470kHz környéke, URH: 10,7MHz)
Egy dolog kis energiájú elektromágneses hullámok terelgetése (átvitele pl a rádióm antennájára), más dolog kW-ok, MW-ok, GW-ok átvitele: a villámok már tudják, hogy kell...
-
#68129
terapeuta007
aktív tag
terapeuta007
aktív tag
Vmi ilyenrol van szo. Ez az amit tesla megis csinalt valojaban. De ennek nagyon szar hatasfoka volt valszeg es resonant inductive coupling a neve. Az ionoszférával nem tudunk semmit sem kezdeni. Semmi faszom angyagunk nincs amivel lehet 80km magasba epiteni hogy allo hullamokat csinaljunk.
-
darvinya
titán
válasz
Lompos48
#68124
üzenetére
A kisüléskor olyan hatalmas energia keletkezik, amely elektromos áram termelésére is hasznosítható lenne. Tesla alighanem ezen is törte a fejét, de a villámok megszelídítésekor rájött arra, hogy rendkívül alacsony, 7,8 hertzes elektromágneses hullámok is keletkeznek a viharok közben. Csak az ötvenes években vált teljességgel bizonyossá egy Winfried Otto Schumann nevű német kutató révén, hogy Tesla megtalálta azokat a hullámokat, amelyek a Föld bolygó sajátfrekvenciájának is megfelelnek. Így ezekre a rezgésekkel bolygónkon akár stabil és nagy hatótávolságú állóhullámok is kelthetők.
Tesla Colorado Springsben drótnélküli energiaátvitellel is kísérletezett, ezeket azonban sokan kétkedéssel fogadják, akárcsak Tesla többi ottani eredményét. Ugyanis rájött arra, hogy az elektromos áramot az ionoszféra révén drót nélkül továbbíthatja nagy magasságokba. Hogy ezt mennyire sikerült megvalósítania, máig vitatják egyes kutatók, mindenesetre ma már tudjuk, hogy elképzelése helyes volt: az ionoszféra 80 kilométeres magasságban tényleg képes az áram vezetésére.
-
Ribi
nagyúr
A töltő azért 2A-es, mert egyszerre kell tudnia tölteni az akksit és működtetni a kamerát.
Az akksi töltését a kamera oldja meg. Emiatt akár 100A-t is rá ereszthetnél, csak annyit vesz fel amennyi neki kell. Ha csak 50mA-t kötsz rá, nem működik majd a kamera. Kell neki a 2A, ha maxon az akksija, majd csak annyit vesz fel ami a kamera működtetéséhez kell. Egy autó akksiban nincs alapból töltés vezérlés, ezért kell neked erről gondoskodni és korlátozni az áramot.
Szóval 5V 2A kell a kamerának, az az autótól kb 12V 1A felvétel lesz.
Trafónál gondolom a leadható A-t adják meg.
Hogy fixen vagy gyújtásra kötöd, azt neked kell eldönteni. Ott hagyod napokig, akkor lehet lemerül a kamera. Annyit valszeg nem eszik, hogy 1-2 hét alatt leszívja az autó akksit, de erre sem árt gondolni.
Neked itt a kamera akksijával nem kell foglalkozni, azt a kamera menedzseli. Kamera bír 1 napot akksiról ez furi. Ez valami készenléti állapot, vagy fel is tud eddig venni? -
Lomas
tag
Sziasztok,
új vagyok itt, és számotokra minden bizonnyal dilettáns lesz a kérdés, próbáltam rákeresni több módon, de erre nem találtam konkrét választ: szóval vásároltam egy 70mai dash cam pro autós kamerát, és a kamerás fórumon javasolt módon, fixen szeretném a biztosítéktáblára rákötni, gyújtásos pozitív "slot"-ra. (A szivargyújtóba bedugom-kihúzom megoldás több okból sem releváns.) Ez a kamera 500mAh, 5v beépített aksival rendelkezik – a gyártó szerint elvileg 1 napos működést biztosít (?) illetve a leírás szerint az input áramfelvétele 2A. Természetesen kell hozzá egy 12v-5v trafó is, a kamerás fórumon javasolt trafóból azonban több kivitel vásárolható, a 12v-5v átalakítás egyértelmű, azonban az áramerősség vonatkozásában lehet vásárolni 1,5-2-3 ampereset is. A kamera a gyújtás ráadását követően kapna áramot a biztosítéktábláról lejövő pozitív, illetve test kábel révén, ami a trafón és az annak végén található usb aljzaton át jutna el a kameráig.
Vannak elmaradásaim agyilag e téren, a trafó áramerősségét illetően két elgondolásom van és ezek sajnos ellentétesek:
Az egyik gondolatom az, hogy ilyenkor a trafó tekintetében érdemes FELJEBB tervezni az amper "teljesítményt”, mint a kamera leírásban jelzett max áramfelvétele (mint említettem, 2A). (Ezt azért gondolnám így, mert pl. egy 12v-os ülésfűtéshez, aminek van kb. min 10A áramfelvétele, nem tudsz otthon a lakásban felfűteni egy 12v-os, 1-2A-es trafóval, illetve ez a megoldás állítólag a trafót is túlterheli, de az ülésfűtésnek sem jó.)
Ugyanakkor egy másik oldalról megközelítve a kérdést úgy gondolnám, hogy az aksinak az sem túl jó, ha jóval fölé lövünk, ugyanis emlékeim szerint pl.: a motorokhoz, robogókhoz - amelyekben általában kisebb, 4-12A-es aksik vannak - nem szabad autóhoz használatos aksival tölteni, mert nagyon megtolja. Létezik állítólag az aksik töltésénél egy 10%-os "szabály" hogy pl. egy 5 Ah-s motor aksit max 500 mAh teljesítményű töltővel szabad tölteni. (Ezen gondolkodás mentén, mivel a kamerában 500mAh-ás aksi van, így egy 12v - 50mAh-ás töltővel lehetne tölteni?)Szóval mint érzékelhető, kicsit meg vagyok keveredve, ezért valami elektronikához jobba értő szakit szeretnék megkérdezni, hogy miképp illik ilyenkor gondolkodni trafó vonatkozásában? A két eltérő gondolatmenetben hol a hiba? (Azért van eltérés, mert az egyik esetben fogyasztó nélküli szimpla töltésről van szó - autó aksi - a másik esetben – ülésfűtés - meg gyakorlatilag folyamatos áramellátásról? És voltaképpen mindkettő igaz a maga vonatkozásában? Itt ugye áramellátásról lenne szó, vagyis az amper tekintetében az ülésfűtéses, FELÜL tervezett trafó elgondolás a helyes? Avagy az az INPUT 2A lehet a max és nem is szabadna 12v 3A-e trafót rákötni?)
Nem mellékesen egy ilyen áramellátás tekintetében melyik a jobb megoldás, folyamatos fix pontról történő áramellátás, avagy a csak gyújtásra működő? (A kamera elvileg tud rezgésre indulni, így parkolás közben keletkező eseményeknél – ütközés – is tudna rögzíteni. Illetve tudja jelezni az alacsony akufeszültséget is. Érdemes beiktatni esetleg egy kapcsolót, hogy csak akkor legyen töltés, amikor a kamera igényli? Nem káros az állandó töltés az aksira?Elnézést még egyszer a túlzottan laikus kérdésért, de szeretnék rá választ kapni…
Kitartó figyelmetek köszönöm!
-
#68123
terapeuta007
aktív tag
mezis
#68122
terapeuta007
aktív tag
Nagyjabol arrol van szo hogy nem igazan artalmas az elektrosztatikus mezo. Foleg nem ami otthon van. Foleg nem torpefesz AC a wireless toltesnel.
Magneses mezo okozhat leukemiat. De azt se otthon kapsz.The EF strength, which measures about 0.1–0.3 kV/m at ground level, depends on the electric charges in the air, the season and the weather [1]. Higher levels of EF up to 500 kV/m are measured at the body from static charge on clothing [2]. Typical technical devices generating static EF are direct current (DC) transmission lines, cathode ray tube displays, trams and urban railways. High-voltage direct current (HVDC) transmission lines produce static EF up to 35 kV/m (±600 kV HVDC transmission line) [3], DC motors in railway systems generate up to 0.3 kV/m inside the train, and between 10–20 kV/m at a distance of 30 cm from cathode ray tube displays [4].
-
#68122
mezis
félisten
terapeuta007
#68121
mezis
félisten
válasz
terapeuta007
#68121
üzenetére
"Egyaz hogy a telefon csak veszi a mikrohullamot. Csak hivas kozben ad le mikrohullámot de az a pár tized wattnyi" Én úgy tudom, hogy az a tized Watt inkább 1W köröli és végig amíg kapcsolatban vagy.
"Mikozben ha nem folyik aram a vezetekekben (nincs fogyaszto a konnektorba akkor magneses mezot sem csinal." Van azért otl elektrosztatikus mező, ettől búg a hangerősítőd, ha tapizod a bemenetét.
Továbbá fogj meg egy oszcilloszkóp bemenetet és kapcsolj be a közelben egy energiatakarékos, kompakt fénycsöves világítótestet.... -
#68121
terapeuta007
aktív tag
tordaitibi
#68120
terapeuta007
aktív tag
válasz
tordaitibi
#68120
üzenetére
Jah hát ez igy sokkal egyszerubb es hatasosabb modszer.
Én majd csak ugy elvezetbol megfogok majd csinalni egy 20w koruli wireless toltest.A sugárzás?? Uristen. Még az ertelmesebb forumokba is bejutnak ilyen áltudományos faszsagok.
15centirol már gyakorlatilag 0 bajod lesz tole.
Leukémiát meg egyeb betegseget nem kapsz ilyen 12v AC tol.
A tobb ezer/tizezer voltos vezetekeknel dolgozo emberkék azok vannak veszelyben. Csak pár tiz percet dolgozhatnak ilyen aram alatt levo vezetekek kornyeken. Azok nagyon sugaroznak. De egy vezeteknelkuli tolto az nem. Ha nem rakod a párnád alá nem lesz baj.Most ez itt nem neked szol. Csak leirom.
A telefon rakot okoz meg ilyesmi okosságok is alaptalanok. Egyaz hogy a telefon csak veszi a mikrohullamot. Csak hivas kozben ad le mikrohullámot de az a pár tized wattnyi
Mikrohullam ami neki megy a fejednek az nem fogja megfőzni az agyadat. Foleg nem fog rakot okozni mert messze van az uv-tol az elektromagneses spektrumon. Az ilyen emberek a láthato fenytol miert nem félnek.? Az sokkal "veszelyesebb".Meg hogy konnektor mellett alszol instant cancer.
Mikozben ha nem folyik aram a vezetekekben (nincs fogyaszto a konnektorba akkor magneses mezot sem csinal. Meg ha bevan dugva egy telefontolto az még lofasz. -
#68120
tordaitibi
veterán
Attix70
#68114
válasz
Attix70
#68114
üzenetére
Igen, elírtam egy nullával, elnézést.
Kissé belevetettem magam a témába, háát... nem is annyira a megvalósítás és az ezzel járó kísérletezés vetett vissza hanem olvastam, és reálisnak is tartom hogy nagyon sugároz. Még rezonanciára hangolt kivitelbe is. És van épp elég kisteljesítményű telefon, wireless készülék a lakásba, ezt még megtoldjam egy 35 wattos eszközzel is..? Nem vagyok paranoiás meg nem is nagyon hiszek ebbe de van valami alapja.
Teljesen primitív, 100% hatásfokú és nulla stand-by fogyasztással meg lehet valósítani, a felső doboz lábai valami érintkezők, gusztusosan elrejve, az alsó doboz tetején ennek az ellendarabjai, akár díszítésnek is ki leehat alakítani, egy mágnes és egy reed relé ami ha ráteszem a felsőt, az alsóba kapcsolja a tápot, vagy ezt a felső doboz súlya teszi.
Tudom visszakozásnak tűnik de így lényegesen egyszerűbbnek tűnik megvalóstani, lehet ágyúval mentem verébre. -
#68117
darvinya
titán
terapeuta007
#68113
darvinya
titán
válasz
terapeuta007
#68113
üzenetére
Álló hullámmal nagyobb távolság is áthidalható.
-
#68116
terapeuta007
aktív tag
ekkold
#68115
-
#68115
ekkold
Topikgazda
terapeuta007
#68111
ekkold
Topikgazda
válasz
terapeuta007
#68111
üzenetére
Magyarázd el nekem légyszives hogyan tud hatni erre egy mágnes (mert szerintem butaság, és ferrit-et kellett volna írni - ami itt egész mást jelent). Játszottam már én is hobbiból vezeték nélküli energia átvitellel, ez az egyik légszerelt kisérleti játékom: VIDEO A felvétel végén egy 12V 5W-os izzó világít, az újabb verzió 2db-ot is elbír ebből, miközben az adó oldal tápja egy 12V 1A-es dugasztáp. Hatásfokra nem tudok számokat mondani, de nem kell csodákat várni... 50% feletti eredményért már meg kell kűzdeni
-
#68114
Attix70
aktív tag
terapeuta007
#68113
Attix70
aktív tag
válasz
terapeuta007
#68113
üzenetére
Bocsi, az első írásában 300mm volt amit már szerkesztett. Bennem még az volt.
-
#68112
Attix70
aktív tag
terapeuta007
#68111
Attix70
aktív tag
válasz
terapeuta007
#68111
üzenetére
30 cm áthidalása lenne a cél, nem pár mm.
-
#68111
terapeuta007
aktív tag
terapeuta007
#68110
terapeuta007
aktív tag
válasz
terapeuta007
#68110
üzenetére
Szerintem masodik coil kozepebe is mehet magnes. Valszeg azert nincs mert ez telefonhoz van kitalalva.
De igazabol magnes nelkul is csibalhatod. Csak 35w az nem keves. A magnes vagy 20-30% ot javit a hatasfokan.
Ha magnes nelkul csinalod vaastagabb kabellel kell csinald a coil-t. De amugy nem artana tudni hány volt kell neked .
Bár magnes nelkul nagyon nem ajanlatos. Mert akar 50% is lehet a hatasfoka ugy(még kevesebb is 3 centirol).
Nemtudom hogy tudsz kezelni dobozonként 5-10w hővel.
Max ha epoxyba agyagba agyazod csupasz vezetékbol a coil-t. -
#68110
terapeuta007
aktív tag
tordaitibi
#68104
terapeuta007
aktív tag
válasz
tordaitibi
#68104
üzenetére
[link]
Ezt megcsinalod nagyban. Ez max 10w az egesz. Mondjuk nagyobb meretekben mar jo lehet.
A kepen nagyjabol 5centi sugaruak a tekercsek.
.Az arányok es a magnes fontos hatasfok szempontjabol.
Valahogy ac-t kell csinalnod az adó tekercsre. A vevő utan meg egyeniranyitas es kesz.
-
#68108
Attix70
aktív tag
tordaitibi
#68104
Attix70
aktív tag
válasz
tordaitibi
#68104
üzenetére
Ezt nem lesz egyszerű megoldani, 30cm táv az elég sok. Kíváncsi leszek lesz-e valaki aki megvalósítható megoldást ajánl.
-
válasz
ekkold
#68105
üzenetére
Köszi!
Utánuk nézek.Viszont az feltétlenül fontos lenne, hogy egy már meglévő otthoni szerverről indulhassanak az állapot-változások, mivel webről is állíthatónak kell lennie szinte mindennek (kivéve led sor), illetve a biztonsági kamerák képi változásai is indítanak akciókat.
A kamerák pedig PC-t, vagy ARM board-ot igényelnek. -
#68106
ekkold
Topikgazda
tordaitibi
#68104
ekkold
Topikgazda
válasz
tordaitibi
#68104
üzenetére
Ez mire kell? Én ilyesmiből indulnék ki: kínai, olcsó, indukciós hevítő, kicsit átalakítva megtenné adó oldalnak, vevőnek meg egy megfelelő rezgőkör, az adóhoz hasonló tekerccsel..
-
ekkold
Topikgazda
Vegyél egy arduino lapot (kinából filléreklbe kerül). Az arduino-t könnyű programozni, sok I/O portja van, létezik könyvtár az RGB ledszalagok vezérléséhez, az USB meg soros portként fog látszani a PC felől, tehát nem olyan nehéz sok adatot sem átküldeni. Ha veszel hozzá ethernet modult is, akkor LAN-on is működhet a vezérlés.
A másik irány, ami szintén filléres: NodeMCU ESP8266 panel, de arduinoval programozva. Ezen van wifi, és minden ami kellhet. Hosszú lenne ide részletesen leírni, olvass kicsit utána.
-
#68104
tordaitibi
veterán
Kérdezném, valaki valahol valamikor látott-épített ilyet:
35 wattot kéne átvinni kb. 3 centire, a rendelkezésre álló hely elég nagy, igaz csak 2 centi magas de 22x14 centis 2 darab téglatest ami belül üres. Éa ezek vannak egymástól kb. 30mm-re egymás tetején.
Hatásfok elsőre nem olyan fontos de azért ne kelljen 100-150wattot betolni hogy az ellendarabból 35 watt kijöjjön. -
Sziasztok!
USB portról szeretnék jó sok dolgot; pl. LED sort vezérelni. Eddig egy VIA itx lappal párhuzamos porttal oldottam meg mindent, de kinőttem a 8 bitet, és amúgy is gyenge már ez a gép.
A kérdésem, hogy létezik-e valami eszköz, ami egy, vagy több USB portból sok bites párhuzamos portot csinál.
Szükségem van a következőkre:
- 6db (2*3) kivezetésre az RGB LEDsorok vezérléséhez, amit eddig az LPT kimeneti jel gyors változtatásával vezéreltem; PWM szerűen, mert eddig minimál hardverre törekedtem. De ezen változtathatok.
- összesen 9db kivezetésre a lakás különböző dolgait ki/be kapcsolni.
- némi tartalék a jövőre nézveMilyen eszköz lenne erre leginkább jó?
Kössz előre is!
-
#68101
mezis
félisten
szabifotos
#68099
mezis
félisten
válasz
szabifotos
#68099
üzenetére
Azt csak Te tudhatod, hogy megéri-e időt, pénzt fordítani rá.
főleg azért, mert van otthon csomó kábelem ATX táphoz
Új hozzászólás Aktív témák
- Formula-1
- Router gondok
- AMD Ryzen 9 / 7 / 5 9***(X) "Zen 5" (AM5)
- Milyen egeret válasszak?
- AMD K6-III, és minden ami RETRO - Oldschool tuning
- Azonnali processzoros kérdések órája
- Android alkalmazások - szoftver kibeszélő topik
- Okos Otthon / Smart Home
- Nők, nőügyek (18+)
- Azonnali alaplapos kérdések órája
- További aktív témák...
- HP 15S FHD LED Matt Ryzen5 5500U 4.0Ghz 8GB RAM 256GB SSD Radeon RX Vega7 Win11 Garancia
- Azonnali kézbesítés az év bármely pillanatában
- Gamer PC- Számítógép! Csere-Beszámítás! I3 10100F / RTX 2060 / 32GB DDR4 / 500GB SSD
- Gamer PC-Számítógép! Csere-Beszámítás! Ryzen 5 8400F / 32GB DDR5 / RX 7800XT 16Gb / 1TB SSD!
- GYÖNYÖRŰ iPhone 11 Pro 256GB Midnight Green -1 ÉV GARANCIA - Kártyafüggetlen, MS2048, 96% Akksi
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft.
Város: Budapest
