Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#68216320
törölt tag
válasz
Gyula84
#68897
üzenetére

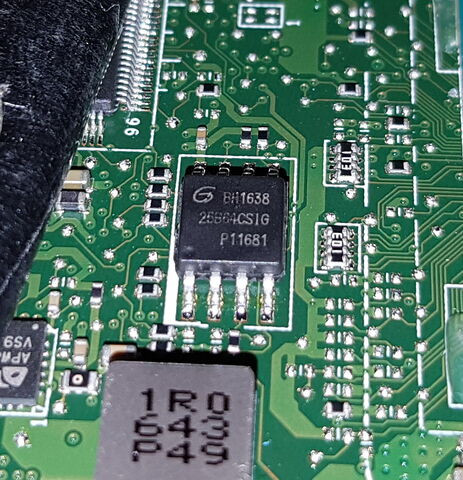

Köszi. A winbond w25q64-t ismerem, használom is sokszor.Mondjuk leginkább a w25q64fv-vel szoktam találkozni, az 3V-os, amit linkeltél w25q64fw az 1.8V. Akkor valószínüsíthető, hogy a lábkiosztása ennek is ugyanaz, ha jól gondolom. Na, így már neki merek állni egy próba írásnak.
Ha esetleg halott az ic, akkor szerinted helyettesíthető egy ilyen winbond-al?Update: Na, ha végülis jól olvasom a feliratot akkor GD25B64SIG és akkor egy közönséges 64Mbit/3.3V flash. Vagyis akár mehet a helyére a winbond is.
Köszönöm még 1x a segítséget.
-
KFORboy
senior tag
4 cella untig elég lesz, de a 3 sincs kizárva.
Litium cellák magasabb és stabilabb állandó fesszel bírnak.
Én olcsóbb fúrót/csavar behajtót alakítottam át mert megúntam a béna kapacitású és nehéz NiMhet.Ballanszírozót nem építettem rá, csak kivezettem mezei T-csatit aztán az akkupakkot tépőzár rögzítettem a gépre.
Töltésre/ballanszírra meg B6 volt.Elején volt kritikus töltés riasztó rácsatlakoztatva a ballansz csatira, de aztán azt is elhagytam mert sosem merítettem le teljesen (kb tízszeresére nőtt az üzemideje így is ha beleszámoljuk azt, hogy korábban NiMh-el ahogy merült, a munkavégzés és lassult, litium alatt nincs olyan nagy zuhanás)
Amikor meg éreztem, hogy pöppet lassult, akkor másik pakk be és ment töltőre az addig használt.
Sokféleképp meglehet oldani, mindenképp ahhoz mérd, hogy milyen kategóriájú a fúród, mert fölöslegesen ne vesződj túl sokat...
Az akkuk olcsók és jók Aliról (LiPo, LiIon) a fúrót meg így se meg úgy se vágod haza vele. -
#68892
weiss
addikt
tordaitibi
#68891
válasz
tordaitibi
#68891
üzenetére
Töltőnek jónak kellene lennie, mert a 15 db. NiMH is legalább 21 V-t igényel, de még méregetem terhelés alatt, ha otthon leszek.
-
#68891
tordaitibi
veterán
weiss
#68890
Van ilyen modul is, nem dolgoztam még ilyennel és ezért nem tudom a pontos nevét, hogyan kéne pl. Ebayen rákeresni. Talán valaki tud ebben segíteni neked.
Viszont itt a töltő feszültsége is bele fog szólni, ha nem éri el a 21-22 voltot akkor marad a 4 cella. Meg be kell férnie a pakk dobozába ennek is. -
#68890
weiss
addikt
tordaitibi
#68889
válasz
tordaitibi
#68889
üzenetére
LG HE4-et néztem, 20 A bőven elégnek tűnik, valami kínai csoda lenne a páciens. Azért kérdeztem ajánlott BMS-t, mert ahogy nézem, nem mind tud balanszolt töltést, ill. valami olyan kellene, ahol a kimenet és a bemenet lehet ugyan az, hogy tudjam használni továbbra is a hozzá adott töltőt.
-
#68889
tordaitibi
veterán
weiss
#68888
-
Akik csináltak NiMH - LiIon fúró konverziót azoktól kérdezném, hogy a 18 V /15 db./ NiMH akkupakkot 4 vagy 5 soros Li cellával helyettesítenétek? Ill. van valami ajánlott BMS?
-
-
Kommy
veterán
Sziasztok!
Van egy ilyen elektronikám az elektromos autómban, a kérdésem az lenne, hogy ebben van egy MAX7317-es I/O bővítő, amire első körben szeretnék rákötni egy ledet (5mm-es piros led), hogy visszajelezzen ha a program éppen azt érzékeli, hogy az autó rekuperál (visszatölt, motorfékkel üzemel -> lassítok fékezés nélkül). A programból tudom is ezt vezérelni, csak hogyan kössem rá a ledet és milyen alaktrészek kellenének ehhez. Ha ez már műdökik akkor ki kellene váltanom a ledet egy "relére". A funkciója az lenne, hogyha az autó rekuperál, akkor világítson a féklámpa, mert állandóan belém akarnak jönni, mivel ezt sajnos az én autóm még nem tudja (Peugeot iOn).
A hardver fejlesztői leírása: [link] -
kjani18
őstag
válasz
Erwinke
#68874
üzenetére
Hiába veszel nagyobb CMD -s ledet, adott áramerősségnél nem fog fényesebben világítani.A tábláról jövő fesznél nincs máshol áramkorlátozás? (áramgenerátor ellenállat)
Meg kell nézni az adott led névleges áramát, és ahhoz állítani az előtét ellenállás értékét. Mivel ha jól értettem nagyobb fényáramú (ezáltal nagyobb áramú) ledekre cseréltél, valószínüleg figyelembe kell venned az eredeti fényerőt is, mert ideálisan számolt ellenállással fényesebben fog világítani, mint előtte. -
Erwinke
aktív tag
Sajnos nem sikerült jól a kép, de berajzoltam hol mi van.
Zölddel vannak az ellenállások
A +- -t szintén jelöltem
Sárgával karikázott részen van az állandó feszültség, amiről megy a kapcsolóra a fesz majd onnan jön vissza a +- részhez amitől kivilágit és még megy vissza az eredményjelzőbe az impulz, h álljon meg a számláló. Plusz oda a sárga részhez van még betoldva egy sornyi led ami állandóan fénylik.Paintba esetleg még a nyákot is bedobhatom, bár semmi extrém nincs benne. A sok feles sáv nem tudom miért van benne, ahol a sárga karika van egy nagy "sziget" van csak meghagyva és arra vannak forrasztva a vezetékek. A ledes rész meg a hétköznapi.
Köszi. Ervin
[kép] -
CPT.Pirk
Jómunkásember
Jack aljaztoknál mint ez: https://hu.mouser.com/datasheet/2/670/sj1-353xng-1313133.pdf a tip switch, ring switch, tip and ring switch az hogyan működik? Fizikailag a tip meg a ring kivezetésre kerül a switch láb(ak)ra is a csatlakozó bedugásakor?
Azért nem egyértelmű ez nekem, mert láttam olyat, ahol izolált switch volt az aljzatban, csak az más szempontból nem felelt meg nekem.
Olyan aljzat kellene ami THT, és egy elkülönített kapcsolóval rendelkezik, amivel tudok aktiválni egy mute bemenetet mikor bedugnak egy jack kábelt. -
Erwinke
aktív tag
válasz
Attix70
#68867
üzenetére
A 2 pont közt 10V-ot mértem. A táplálása az eredményjelző tábláról jön, aminek a fesz forrása egy autó akksi 12v 76AH(mért fesz 12,8V).
Az ellenállást ami a sorok végén van nem vettem ki úgy mértem és 82Ohm volt.
Hogy és mivel tudnám elérni,h a ledek erősebb fényt adjanak? Mert ha kivilágitanak 100m-ről alig látni fényes nappal. Most lett bele véve 1500cmd-s led, de ugyanúgy világit mint az előző bekötve. Viszont ha labortáppal adok 12V-ot, akkor faszán világit.
TME-ről rendeltem a LED-et.
Köszönöm.
Ervin
-
#68873
Willie
őstag
gyenesmartin
#68871
Willie
őstag
válasz
gyenesmartin
#68871
üzenetére
Köszi, megrendeltem végül a MUSTOOL MT108T-t, mert ez volt a legolcsóbb.
-
#90088192
törölt tag
válasz
Breaker
#68838
üzenetére
Amire Neked szükséged van:
Erre lett kitalálva, direkt furat szerelt alkatrészek eltávolítására.
Persze van más megoldás is, de ezt használtam, és nagyon precíz.
Ami kell az extra folyatószer/forrasztó zsír, és minden használat után ki kell takarítani ha azt akarod sokáig működjön
-
Willie
őstag
Sziasztok!
Próbáltam megtalálni a választ, de nem sikerült. Multimétert szeretnék rendelni, melyik a legjobb választás?
MUSTOOL MT108T
ANENG AN8008
ZT102Esetleg más?
A keret nagyon max 5000 forint, inkább kevesebb.
Előre is köszönöm a segítséget.
-
#68869
mezis
félisten
DrojDtroll
#68868
mezis
félisten
válasz
DrojDtroll
#68868
üzenetére
Villámcsapás biztosan, annál lényegesen kisebb feszültségből lehet "kúszó" áram.
-
#68868
DrojDtroll
veterán
DrojDtroll
veterán
Statikus elektromosság tönkre tud tenni egy ujjlenyomatolvasót?
(laptop bekapcsoló gombja)
-
Erwinke
aktív tag
válasz
Attix70
#68865
üzenetére
Ez csak egy teglalap alaku nyak. Amin ledek elvannak helyezve ami akkor kap feszt ha egy kapcsolot benyomunk. Arra szolgal,h egy tercset ha kilovunk akkor jelezze,h kilove. Sportoldalrol lett rendelve. Van hozza idomero tabla is ami jelzi hany sec telt el a starttol mig ki lett love. Kepet holnap keszitek rola aztan dobok fel.
-
-
jozsi252
veterán
válasz
kjani18
#68861
üzenetére
Köszi!
(#68862) aryes
Abból főzök ami van.
De legalább működőképes a dolog. Jövő héten úgyis terveztem menni a Daniellába aztán beszerzek 2 nagyobb méretű kroki csipeszt. És akkor az lesz a tökéletes megoldás. Csak a múltkor forrasztottam kisebb méretűt, és egyszerűen elengedett a forrasztás. De majd most jobban lekaparom a krómozást, illetve jobban felmelegítem a csipeszt, valamint előtte a kis lyukon ami a csipesz elején van, egyszer áthurkolom a vezetéket. Így tuti lesz.
-
Erwinke
aktív tag
Sziasztok!

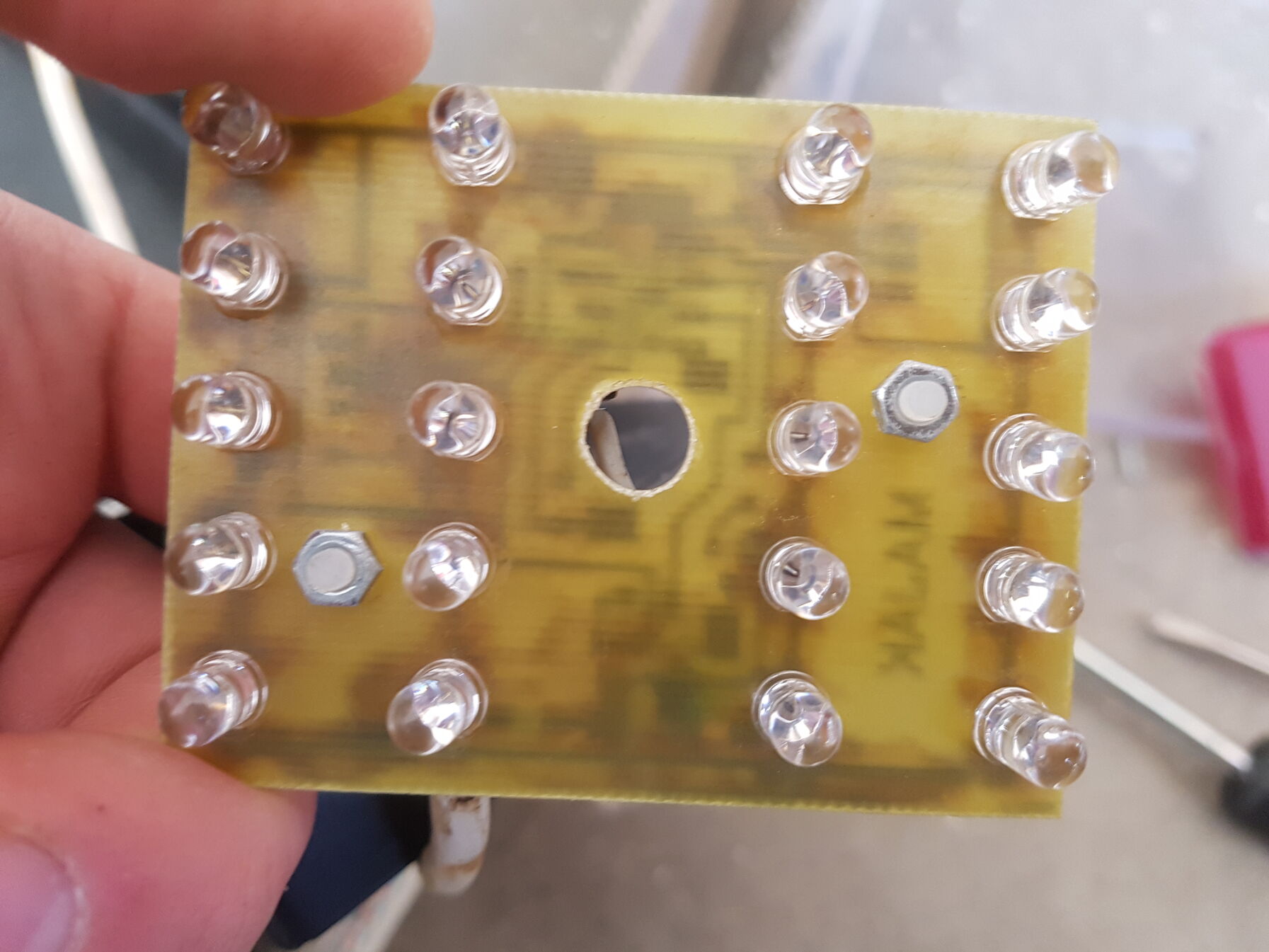

Van egy nyák panelem ledekkel. 4 led van sorosan, és 4 párhuzam. Nagyon gyengén világitottak igy rendeltem erősebb ledeket és kicseréltem mind a 16-ot.
Viszont csak 11,8 - 12,4V (labortáprakötve) világitanak gyönyörűen, afelett már kezd elhalványulni. A rendszer amire meg kötve van az 12,8V-ot ad és igy épp, h csak világitanak.Elég volna ha csak egy xy OHM-os ellenállást kötök be párhuzamosan?
Köszi, szép napot.
Ervin -
jozsi252
veterán
Problémás lehet szerintetek úgy használni 12V-os akkut hogy hozzávaló normál saru híján egy tömlőbilincs lett a 2 pólusra rácsavarva, és azokra lett a meghajtandó dolog aminek olyan 1A kell, rácsatlakoztatva krokodilcsipesszel?
Jövő héten szerzek vagy sarut, vagy nagyobb krokodilcsipeszt, de egyelőre ez van. Talán mivel nem nagy áramfelvételű dolog lett rácsatlakoztatva nagy gond nem lehet belőle? -
#68857
HoTaZo
addikt
tordaitibi
#68855
HoTaZo
addikt
válasz
tordaitibi
#68855
üzenetére
Hát, azt már érzékeltettem itt párszor, hogy az áram témájában sok minden pótolni valóm van, de hajlandó vagyok tanulni.
Nem egy egységgel akartam megoldani, bármivel, amit hozzáértő javasol. Az nekem is logikusnak tűnt, hogy inkább 24V-ról lefelé konvertáljak, mint 12V-ról, habár mindkettő van a kamionban. Amikor elkezdtem ezt a projektet, itt kértem tanácsot, akkor merült fel, hogy elég egy ilyen buck adapter is. Nekem ez átláthatóbb (lett egy idő után), mint amit linkeltél, mert annál azt se tudom, hogy merre forgassam, hogy megnézzem, amit még nem is tudok, hogy mit nézzek rajta.
Most össze lett téve egy 5A-es biztivel, kedden találkozok a vasalóval, akkor meglátom, hogy mit mond a 24V-ra. Ha bármit lever vagy füstöl, megy ki az ablakon, úgyse menet közben használnám. -
KFORboy
senior tag
válasz
Breaker
#68853
üzenetére
380-400°C -ra járatva a pákát (ami nemtom milyen típus, mennyire droppolja a hőt mikor neki tolod a nyáknak) meg némi exra folyatóval fel kellene jönnie... Akár egy kis friss extra ónt rárakva.
Ha nagyon nem megy akkor marad a jó öreg ón szívó pumpa.
Milyen fejet használsz ? BC2 tip is már jó szokott lenni vagy bármi amin van egy kis sík felület, a gyári tűfej conical tip gyak. semmire nem jó...
-
#68855
tordaitibi
veterán
HoTaZo
#68854
válasz
HoTaZo
#68854
üzenetére
Nem "erősebb"
hanem nagyobb a feszültsége vagyis csak lefelé tud konvertálni, step-down.
Ami felfelé, vagyis a bemeneti feszültségnél nagyobbat tud előállítani az a step-up. Aminek mindegy az vagy a buck-boost vagy step-up-down.
[Pl. ez olyan,] én évek óta egy ilyet használok az akkuról is működő monitoromhoz, a led háttérvilágítás 17V és 12-24 voltról is működik.
Azt nem tudtam hogy egy egységgel akarod megvalósítani a 12-24V üzemet de egyébként jó ötlet, amit linkeltem az neked kicsi de van ilyenbe 5-10-20 amperos is. -
-
Breaker
tag
válasz
KFORboy
#68841
üzenetére
.. mert nem mindig sikerul
van ugy hogy oylan pici on marad a furatban magaban hogy nem tudom kiszedni belole, anelkul meg nem jon ki az IC socket pinje a lyukból... aztán csak maszatolodik meg tuzforro lezs a kornyeke ehj.. Gondoltam hatha van valami gyorsabb es tisztabb megoldas. -
válasz
HoTaZo
#68851
üzenetére
Hát ezt 12V-ra ne nagyon kösd, max akkor, ha elég 11V a kimeneten, mert ez csak buck konverter. Írja is, hogy az input>output.
"Conversion efficiency: 92% (24V switch 12V / 2A measured)"
24V bemenet és 12V kimenet esetén ennyi a hatékonysága, mivel az adatlapon jellemzően a legoptimálisabb esetet tüntetik fel, feltételezhető, hogy 19,5V kimenet esetén ennél akár rosszabb is lehet, bár egy buck konverternél azért talán nincs túl nagy eltérés.
-
#68845
HoTaZo
addikt
tordaitibi
#68844
HoTaZo
addikt
válasz
tordaitibi
#68844
üzenetére
Ok, köszönöm!
Azt meg tudod nekem még mondani, hogy miért reklamál a lapos 90W-os töltőt, amikor a gyári, hálózati töltője 19,5V; 3,34A =65W-os?
-
#68844
tordaitibi
veterán
HoTaZo
#68843
-
HoTaZo
addikt
Sziasztok!
Segítsetek matekozni légyszíves, hogy mekkora biztosítékot tegyek egy szivargyújtós csatlakozóba (24-29,2V; 10A ), ha egy buck adaptert táplálnék vele, mely azután 19,5V; 3,34A - 4,62A-es laptopot táplálna.
S mekkora bizti kell, ha 12V-os aljzatban használom? -
#68840
tordaitibi
veterán
terapeuta007
#68835
válasz
terapeuta007
#68835
üzenetére
Az Ebayos nem jó, az egy BME280 szenzor ami I2C vonalon kommunikál, analógnak a közelébe sincsen sajnos.
Én se találtam analógot. Emiatt meg nemhinném hogy Arduino vagy mikrokontrollert alkotna a kolléga. -
Breaker
tag
Sziasztok!
Létezik olyan spéci pákahegy, amivel egyszerre tudnám felheviteni egy tűsor összes tűjét?
Azt szeretném elérni hogy pl az arduinorol a pineket gyorsan tudjam leszedni, ne kelljen elszivo rézszalagot használni.Nagyon azt sem tudom hogyan keressek erre rá googlen
Köszi
Üdv
Breaker -
KFORboy
senior tag
Mi a vélemény a mostanában elég jó visszhanggal felkapott OLEDes T12 forrasztóállomás kópiákról ?
Én rendeltem egyet, meg mellé egy garnitúra betétet.
Hobbista vagyok, csak elég extrémben tolom, mindig van egy valag kábel és komponens aminek funkciót kell találni, ha meg nincs akkor van egy csomó funkció igény amihez komponenst kell találni :"DValaki, tapasztalat ?
(Lehetőleg, olyantól akinek nem nekem kell elmondani miért szar az alap "conical" tip) -
#68836
pjen
félisten
Csabesz666
#68834
pjen
félisten
válasz
Csabesz666
#68834
üzenetére
Lehet kapni ventit,amiben gyárilag benne a pára érzékelő.
-
#68835
terapeuta007
aktív tag
Csabesz666
#68834
terapeuta007
aktív tag
válasz
Csabesz666
#68834
üzenetére
erre van direkt cuccos [link] de 7 ezer alatt nem uszod meg.
ebayrol ha olcsobban akarod magadnak [link]
nemtudom milyen jelet ad ez le valazeg egy feszultseget ami novekszik a paratartalommal?
ha csak egyszeruen egy paratartalom felett akarod hogy mukodjon akkor meglehet oldani.
talán ha ezzel felerosited a jelet [link]
es egy relé NC reszere bekotod akkor ha eléri megfelelo feszt nyit a relé ha nincs meg a kello fesz akkor zár.euztan még lehet kell step up step down meg ugye bekell allitani mimdent hogy a kello paratartalomnál mukodjom.
meg persze arduonoval is biztos meglehet oldani csak ez igy olcsobb lehet.
ha egyatalan lehetseges amit fent leirtam. csak hirtelen ötlet nincs ilyenekbe tapasztalatom én csak egy gépész vagyok.
majd a hozzáértők kiegészitik vagy kukázzák az otletem. -
#68834
Csabesz666
aktív tag
Csabesz666
aktív tag
Sziasztok! Segítség kellene, fürdőszobai szellőztető ventilátor 230v-os vezérlését szeretném megoldani, automatizálni. Olyan kapcsolásra gondoltam, hogy figyeli a beállított páratartalmat és ennek függvényében ki-be kapcsolja a ventilátort. Ebay-os modul is érdekelhet. A segítséget, és az ötleteket előre is köszönöm!
-
#68833
tordaitibi
veterán
johniee
#68831
-
KFORboy
senior tag
válasz
Gyula84
#68829
üzenetére
Ezeket miért ? o_O
Oké, a százasosnál látom, hogy a foglalat helye, mintha kisebb lenne, de ott egy egyszerű socket konverterrel, vagy ha nincs, csinálva két oldalas PCB-t mint socket konvertert megoldja...
A 90°-al döntött bekábelezett csodára nem találtam magyarázatot sehogy sem... de az egyszerűen lenyűgöző, már-már művészet.
-
#68831
johniee
senior tag
tordaitibi
#68830
johniee
senior tag
válasz
tordaitibi
#68830
üzenetére
Azért raktam a linket a képekre(katt) és ott van a leírásuk
-
#68830
tordaitibi
veterán
johniee
#68828
-
johniee
senior tag
Sziasztok!

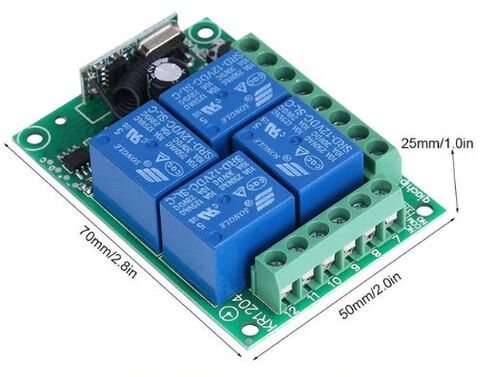

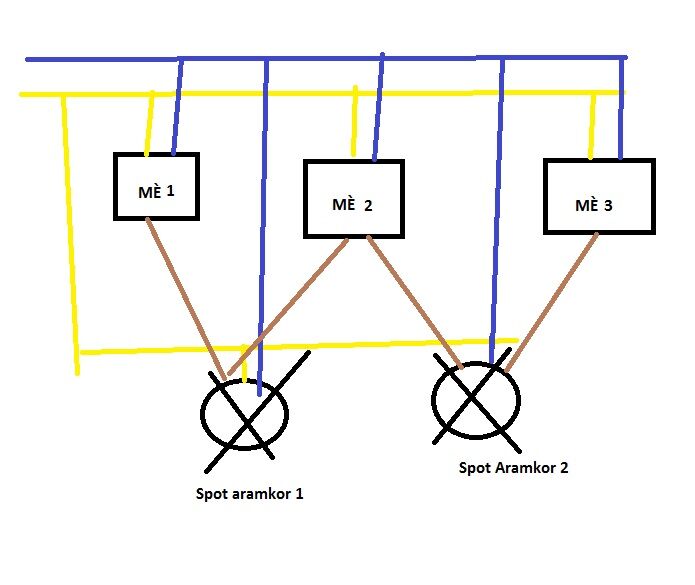

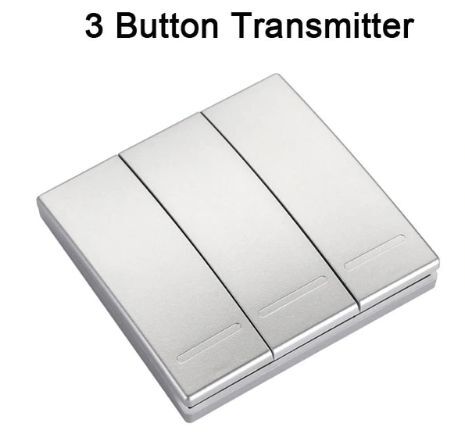

433MHz-es 4 csatornás távirányítóval ellátott relével szeretném megoldani a 220V-os E27 LED izzóim világításának kapcsolgatását.
Tanítható Távirányítós 433MHz-es 220V 4 relés áramkörrel működőképes lenne-e ez a 3 gombos kapcsoló szerintetek?

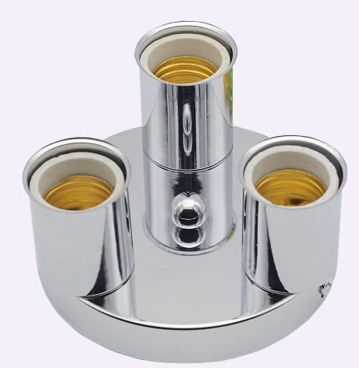

A lámpatest pedig ilyen lenne:
-
#68827
weiss
addikt
tordaitibi
#68826
válasz
tordaitibi
#68826
üzenetére
Jaja, szkóphoz úgyis az kell, csak érdekel mitől lehet.
-
#68826
tordaitibi
veterán
weiss
#68825
-
#68825
weiss
addikt
tordaitibi
#68824
válasz
tordaitibi
#68824
üzenetére
Hát ez az! A multiméteren tizedannyi esik, és mégsem ketyeg az óra.
-
#68824
tordaitibi
veterán
weiss
#68823
-
Az hogy a fenébe van, hogy ha le akarom mérni mennyi áramot fogyaszt egy falióra, akkor multiméter mA méréshatáron nem indul el, pedig 0,99 ohm a söntellenállás, de 10 ohmos sönttel, és azon mérve a feszültséget, működik?
-
PHM
addikt
válasz
KFORboy
#68819
üzenetére
Hogy miért annyit mértél, amennyit, nem tudhatom.
Az ellenállások pontos funkcióját sem tudom kép alapján meghatározni.
Utánaszámolva árammérő söntnek túl nagy az ellenállásuk, mivel
nem párhuzamosan, hanem sorba vannak kötve.
Az a 8 lábú SMD tok az ellenállások fölött valószínűleg kettős FET,
így a kimenő áram nagy része azon folyhat keresztül.
A kimenő feszültség egy ellenállásosztóra megy, s onnét a processzorba,
esetleg valamilyen műveleti erősítőbe.
Mutasd meg valakinek, aki ért az elektronikához, talán le tudja követni
a feszültség útját. Ha megvan a feszültségosztó, az alsó, testre csatlakozó
ellenállással lehet párhuzamosan kötni egy megfelelően méretezett ellenállást.
Utána nem árt ellenőrizni a kimeneti feszültséget több ponton is, mert
megeshet, hogy más feszültségen lesz csalás. -
KFORboy
senior tag
Ezüst, de akkor is monca milyen táblázat szerint nézted, mert nekem úgy se jön ki 1 Ohm-ra : /
Direkt kiforrasztottam és bemértem őket...
Amm a Negatív kimenő ágon vannak, tehát csak játszanak szerepet az érzékelt fesz környékén, fórumokon sokszor elő is fordul, hogy ezek pukkannak el mikor komolyabb töltést eszközölnek (6cella LiPo 5-6 Amperes töltés, trallala) tehát konkrétan ezek amolyan biztosítékok (is).
-
KFORboy
senior tag
Halihó
Volna egy Imax B6-om, gondolom kb mindenki ismeri.
Nemrég vettem észre, hogy kalibrálás ellenére, (2 gomb nyomvatart és az akku felöli fesz. Érzékelés) + 0.10-0.15V -ot hisz a valósághoz képest.
A +/- 20-as skálán már koppra húztam -20-ra, tovább nem tudom és ez egy igen jelentős probléma, sokkal kevesebbet szurkol bele az akkuimba mert hamarabb éri el az álltala hitt csúcsfeszültséget, közben még bőven odébb van az.Nem tudja valaki esetleg, hogy mit keressek ami ezt szabályozza a vezérlő felé, hogy le tudjam ezt szabályozni értelmesen ?
Van két lób@xó ellenállás ami valószínűleg biztosítékként funkcionál a kimenő N ágon.
[kép]Ez a jelzéseik alapján 5.80 meg 50.80 ohmosak...
Kiforrasztva és rámerve meg 1-0.9 Ohmosak.Eleve a jelöléseik is furák, mintha valami utólag felfestett és elbacott kínai kezek alkották volna.
Nemtom, hogy ezeket most cseréljem a jelöléseik szerinti megfelelőre vagy csak én nem tudok ellenállás jelölést leolvasni O_o mert béna vagyok ?
Próbáltam 2K Ohm ellenállást bekötni a kimenő ágra vicces kedvemben, mert pont annyi hiányzott az ideálishoz egy nyomi akkupakkomhoz, de sajna úgy töltés/kisütés ciklusnál connection break hibát dob.
Ugyan így vicceskedve csináltam neki 2M hosszú 1.5-ös kábelből új kroki csipeszes kábelt, hátha az lebekkel annyit, de nem...
-
#68816
gyenesmartin
őstag
gyenesmartin
őstag
Sziasztok!
Milyen krimpelőt érdemes venni olcsón, amivel tudok krimpelni sima érvéghüvelyt, szigetelt sarut és ilyen érintkezőket is?
Gearbest, Banggood stb is jöhet. -
DSO150-ből próbált valaki serial porton kinyerni infót? Elvileg lehet menteni waveformot, de az érdekelne, hogy olyat lehet-e, hogy konstansan köpi ki a jelet.
-
#68813
tordaitibi
veterán
Nagymeretu kommutator, pl a regebbi villanymozdonyba majdnem 1 meter atmeroju volt, ott kotelezo a kefe becsiszolasa, a kommutatorra fuzott polirpapir es tobbszori atforgatas. Mert ott 1500 A szaladgalt es nem mindegy hogy az egesz kefefelulet vagy csak egy kis resze viszi at. Kisgepeknel felesleges, a kefe amugy is kicsi feluletu vagyis csiszolas nelkul is felfekszik tobb mint a fele.
Kommutatort nem bantjuk, a patinat ami a kefeanyag vekony retege, felesleges lecsiszolni, jo csuszasu es tukorsima a felulete.
Kiveve ha,
A kommutatoron mely bemarodasok vannak akkor szabalyozas
A mikanit a kommutatorszeletek sikjaba van, nincs meg a kikaparasi melyseg. Ha ezt elmulasztjuk, a kefe fokozottan kopik mert a mikanit kemenyebb mint a kommutator.
Ha mely a mikaarok az sem jo, akkor a kefeport ajanlott kifuvatni, kortuzveszely mert atvezet a szeletek kozott.
Kb. ennyit sikerult a multambol osszeszedni a tokfejembol. -
pjen
félisten
válasz
robohw
#68810
üzenetére
Na akkor most elölről.megveszed a gépet,benne vannak a kefék.Használod X évig mire a kefék elkopnak.Mikor kiveszed a kopott kefét és megnézed a kommutárort,főleg egy nem túl vastag kommutátoron látható kopás val.Tehát a gyárilag profilozott kefék nem passzolnak.Más kérdés hogy gyárilag nem igazán profiloznak.Pár gépben már cseréltem 3 fárisú extrúder motorban is.Mindíg hasonló módon.
-
robohw
aktív tag
Ezt amit leírtál, az amatőrök csinálják. Ebből lehet később a gond.
A motor és a kefe közötti kontaktus a lehető legjobb kell legyen. Ezért is kell a keféket felcsiszolni és ezért kell a kommutátort is megtisztítani, ugyanis amit te szemre jónak itélsz meg, az lehet elégséges, vagy éppen rossz is. Ha elégséges akkor közel jár a meghibásodáshoz, ha egy új, de rosszul profilozott kefével próbálkozol, akkor meg még közelebb.
A kommutátort ezért sem ajánlott polírpapírral csiszolni (hacsak nem valami méretesebb darab), mert az olyan hornyokat képez azon, ami a kontaktust rontja, aminek a vége a motor meghibásodása lehet.
Az lehet, hogy te megpróbáltad és még sokan mások, ami akkor, ott be is vált. De ez esetleges. A szénkefék sem egyformák, vannak keményebbek, puhábbak, más és más motortipusokhoz kigyártva. Ez sem véletlen.
A mosógép motorok, így gyűjtőnéven, egy külön állatfaj. Elég kényesek, és elég könnyű azokat tönkretenni. -
pjen
félisten
válasz
robohw
#68807
üzenetére
Igen,a kommutátort kell felhasználni.A helyére teszed a kefét,beindítod a motort és a kommutátor felcsiszolja.Lovas rendőr legyek ha nem ezt írom fél órája.A kommutátort,ha kiveszik a forgó részt,dreha padon megpörgetik,lehúzzák polír papírral,aztán kifujják.Viszont ha nincsenek látható sérülések csak átfújják sűrű levegővel.Persze moshatod,alkohollal,csiszolhatod újság papírral.
-
robohw
aktív tag
De, lehet olyan ívesre, a motor kommutátorát kell hozzá felhasználni. Ha éppen nincs jobb.
A kommutátort pedig kefe csere előtt meg kell tisztítani, alkohollal kimosni és papírral (ujság) átcsiszolni.A sarokcsiszolónál nem akkora gond, mert abban univerzál motor van, megy AC-ról, DC-ről, akárhány voltról, annak mindegy, de egy mosógép azért más, árban is meg motorban is.
-
pjen
félisten
válasz
robohw
#68804
üzenetére
Nem kell profilozni.nem is tudnád házilag olyan ívesre köszörülni,amilyen a kommutátor.A TSZSZKV nél (tejipar)400Le 3 fázisú kefés motorban is cseréltünk kefét.Mikor beraktuk teljesen sík volt.Ha a sarokcsiszolódban kefét kell cserélni,ne csinálj vele semmit,csak tedd a helyére.Majd a kommutátor profilozza.Max a kommutátort forgatva nagyon finom csisz papírral,csiszold fel.
(#68805) mezis :+1
-
-
robohw
aktív tag
Létezik profilozott kefe is. De ugye, azt jobbára nem kell felcsiszolni.
Na de nem mindegyik kefe ilyen. Sőt, a legtöbb nem ilyen. Az én sarokcsiszolómhoz adtak pót keféket is, de az sem volt profilozott, pedig ilyen esetben, amikor a gyár csomagolja hozzá a cucchoz, igazán az lehetett volna.
Majd ha nem leszek lusta, lefotózom. -
mezis
félisten
"... van egy pont ahonnan nem tud elindulni. Csak zúg ..."
Ebből arra következtetek, hogy a forgórész egy-két tekercsével van gond. Ha zárlatos, akkor lehet, sötétebb színű a többinél. Eléghetett a csatlakozása a kommutátorhoz. Ez van amikor látható.
(Amikor már nem tudott a kefe kellőképpen nyomódni a kommutátorhoz, megnőhetett a forgórész áramfelvétele.)
De legalább működőképes a dolog. Jövő héten úgyis terveztem menni a Daniellába aztán beszerzek 2 nagyobb méretű kroki csipeszt. És akkor az lesz a tökéletes megoldás. Csak a múltkor forrasztottam kisebb méretűt, és egyszerűen elengedett a forrasztás. De majd most jobban lekaparom a krómozást, illetve jobban felmelegítem a csipeszt, valamint előtte a kis lyukon ami a csipesz elején van, egyszer áthurkolom a vezetéket. Így tuti lesz.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
Hirdetés
ekkold- Telefon felvásárlás!! Honor 90 Lite/Honor 90/Honor Magic5 Lite/Honor Magic6 Lite/Honor Magic5 Pro
- Bomba ár! Lenovo ThinkPad X260 - i5-6G I 8GB I 256GB SSD I 12,5" HD I HDMI I CAM I W10 I Gari!
- Hp USB-C/Thunderbolt 3 dokkolók: USB-C Universal, G2, G4, G5, Hp Elite/Zbook- Thunderbolt 4 G4
- ÁRGARANCIA!Épített KomPhone i7 14700KF 32/64GB RAM RTX 5070Ti 16GB GAMER PC termékbeszámítással
- ÁRGARANCIA!Épített KomPhone Ryzen 5 7600X 32/64GB RAM RTX 5070 12GB GAMER PC termékbeszámítással
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: PC Trade Systems Kft.
Város: Szeged
