Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#38600
Lompos48
nagyúr
diamondface
#38599
Lompos48
nagyúr
válasz
diamondface
#38599
üzenetére
Nem lenne jobb fordítva? Kiindulni a problémádból talán egyszerűbb lenne, mint elmondani száz alkatrész szerepét a kapcsolásban. Mondom én.
-
#38599
diamondface
tag
diamondface
tag
Üdv!
Először is bocs, de a butatelefonommal nem tudom beilleszteni a mellékelni kívánt képet. A feltöltésig eljutottam vele, szóval hivatkozni tudok rá:
prohardver.hu/dl/upc/2014-02/01/383951_n0ftxxq8o72mdw5d_eloerosito_2.jpg
Ez egy jvc ax-90vbk erősítő kapcsolási rajzának egy részlete.
Egy kis segítségre lenne szükségem, hogy megértsem, pontosan hogyan is működik,ill. az egyes alkatrészeknek mi a feladatuk a kapcsolásban.Egy későbbi hozzászólásban leírom majd, hogy mi a 'tünet', amit produkál, mert nem szeretném ezt túl hosszúra nyújtani.
-
#22145024
törölt tag

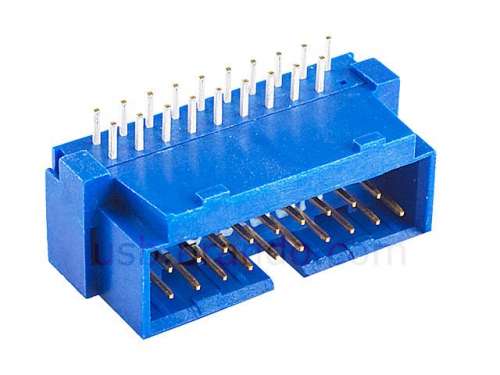

Nem, az alaplapon lévő USB3.0-s "tüskesor" 2mm-es osztású. A belevaló mama van nálam egy, azt mértem meg.
Az a 4 izé igazából 4 kis fészek/pöcök valami. Nem lényeg, csak azzal van lock-olva a csati, hogy ne csússzon ki. A sima szalagkábel-csatin pl ilyen nincs...Közben találtam, de elég drágán. (1.5USD volt a legolcsóbb nagytételben. Egyesével meg 2.5-7USD közt)
Így néz ki, és ezen látható a 4 kis fészek is belül:
-
-
-
#38582
szabifotos
senior tag
szabifotos
senior tag

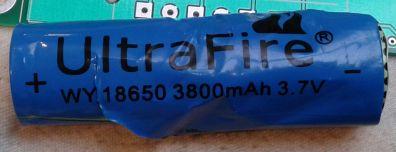

Ez vajon kínai copy? 3000mAh változat még a gyártó oldalán sincs, és túl olcsó.. LINK
-
bandi94
tag
válasz
Kernel
#38564
üzenetére
13 körül.De azóta megoldottam.Hogy pontosan mivel sikerült azt nem tudom, azt tudom, hogy a hálózati védőföldet egy 10 nanós kondin keresztül rákötöttem a testre, plusz a kimenetre tettem egy soros diódát (hogy miért, azt ne kérdezd meg, végső elkeseredés vagy valami ilyesmi).Most brumm nélkül kapom a stabil 9 voltot.Viszont most meg a földhurokkal van bajom ami a pedálok közti jel összekötésekből és az egyes pedálok áramellátásából adódik...

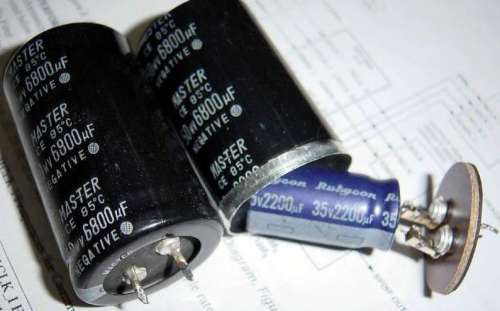

Azt én is tudom hogy fölösleges a low esr, de ez akadt hirtelen a kezem ügyébe
-
-
mezis
félisten
válasz
Narancs
#38555
üzenetére
A 486-os időkben, amikor még az alaplapra forrasztott akkumulátor volt a divat, lehetett kapni AA-s elemtartókat megfelelő csatlakozóval szerelve, hátlapján öntapadóval az akku kiváltására.
Olyan minimális az áramfelvétel, hogy gyakorlatilag az elem eltarthatósága jelenti a használati időtartamot. Az meg kb ugyanannyi a kis gombelemnél (3 V), meg a góliát elemnél.
Tényleg nem sok értelme van ilyennel vacakolni. -
-
-
#22145024
törölt tag
válasz
Lompos48
#38551
üzenetére
Hiába, mindenben én sem lehetek up-to-date. Meg az a 35-40 év is hamar elszáll(t)
De többek közt ezért szeretek idejárni
MÁS:
USB-nél mennyire számít a +/- trackek egymsához képesti hossz eltérése? Itt is alkalmazható az az ökölszabály, hogy negyedhullámhossz alatt nem okoz problémát? -
-
#22145024
törölt tag
válasz
Kernel
#38543
üzenetére
"szinte lineárisan nő rajta a feszültségesés, az áram függvényében."
Tényleg, ezt nem is figyeltem.Lompos48:
"Már 35-40 éve"
Akkor csak nekem volt új. Még a rajzjele sem rémlett, szerintem most láttam előszöt ilyen lecsempült mikrofon ikont
szerk:
Czimby:
Ami igazán nagyon hajlékony azt pl mikrofonkábelből, vagy csoportábelből tudsz kibontani. Ezek jellemzően sokkal hajlékonyabbak, mint amit az iparban használnak. Az utóbbi ugyan nem szinezett, de cserébe számozott.
Lehet még próbálkozni a KaCsa-nál, ha csak különálló hajlékony ért akarsz venni, de ott egyrészt még ilyet nem láttam (Szín és szám együtt), másrészt ott ki kell fizetni pluszban az audiofool hozzájárulást.Sajna a régi kábelboltok megszűntek; talán a Hhungáriakábel maradt fent, de ott is inkább a LiYCY-ből tudnál csak kibontani egy átlagos hajlékonyságú eret.
-
#38549
Czimby
addikt
superTibcsi
#38546
Czimby
addikt
válasz
superTibcsi
#38546
üzenetére
Köszönöm szépen!
Sokat segitettél!Létezik olyan kábel ami erenként megvásárolható, és szinezett v. Számozott?
Találkoztam már olyan kábelel amiben nem réz színű volt a vezető, és valami hihetetlen mód hajlékony volt, a szigetelése is inkább szilikon volt mint gumi.
Ilyen kábelt hol találhatok vajon? -
Kernel
nagyúr
válasz
#22145024
#38541
üzenetére
Nem jó a PTC helyett (áramra is túl kicsi), mert ha megnézzük a jelleggörbét, szinte lineárisan nő rajta a feszültségesés, az áram függvényében. Legalábbis, míg eléri a Pinch-off küszöböt.
Pl. az E-152 esetében a küszöb (1,5 mA) 80 %-án már 2 V esik rajta.
Egyébként nekem is a JFET áramgenerátoros kapcsolása jutott eszembe, amit régebben én is alkalmaztam. Az áram nagyságrendje is stimmel, ami szintén a mA tartományba esik.
-
Lompos48
nagyúr
válasz
Hyperion
#38540
üzenetére
@mintAdarab: "szerintem eléggé "friss találmány"
Szerintem nem a legfrissebb. Már 35-40 éve gyártotta pl. a Philips. Nagyjából a feszültségstabilizáló Zener áramstabilizáló megfelelője. Azért hívják current regulator-nak. Tulajdonképpen nem dióda, hanem egy G-S rövidrezárt JFET.
@Hyperion
Ha azonos komponenst nem találsz van erre egy hobbymegoldás is. Leggyszerűbb egy maroknyi BF244/245-ből válogatni Idss szerint. Ehhez műszer, tápfesz kell. Rövidrezárt G-S-szel az átengedett áramot kell mérni.
"Hangolható" is ez a paraméter. Rövidzár helyett ellenállást kötve G-S közé, ez az áram csökkenthető.A pontosság szükségessége az alkalmazás/kapsolás függvénye.
-
#22145024
törölt tag
válasz
Hyperion
#38540
üzenetére
szerintem eléggé "friss találmány". Az itthoniak meg azért nem tartják, mert nem szeretnék hónapokon át kerülgetni
Lomexre én is ránéztem kiváncsiságból, egész hasznos a helyettesítő/hasonló fícsörük. De mintha farnellnél lenne, vagy legalábbis az adatlap onnét jött le hozzá.Aki ért hozzá, az meg tudná mondani, hogy ezzel kiváltható-e mondjuk a PTC?
-
darvinya
titán
válasz
Hyperion
#38536
üzenetére
Bármilyen 1.5mA (E-152) 4.5mA (E-452) nyitó áramú dióda megfelelő.
Más

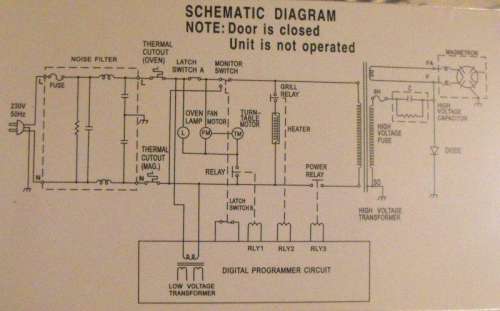

Adtak egy koszos mikrót, hogy nézzem meg mi lehet a baja.
Használat közben nagyon melegszik és leold a hőbiztosítékja? , emiatt teljesen kikapcsol.
Visszahűlve újra működik.Egy takarítás segítene, vagy inkább nézzek mélyebre?
-
14adam
addikt
üdv
A régi erősítőm meghalt.. Ezért kénytelen voltam bevetni a nagyágyúm amíg nem szerelem meg a régit.. pörgeti is a villanyórát rendesen,üresjáratba 220w körül eszik
Viszont most tűnt fel,hogy mekkora brutál nagy alapzaja van. Valószínű a trafó miatt van mert fölötte van az eq. Én marha nem is gondoltam erre... Van esetleg valami szigetelő anyag amivel kilehet küszöbölni? -
N0rb
csendes tag
Sziasztok,
Wifi 802.11 RF jel sugárzására képes eszköz tervezésére és prototípusának legyártására keresek szakembert.
A készüléknek az adott wifi specifikáció család alapján kell egy előre beállított SSID-t sugározni.Keress bátran emailben ha alkalmasnak érzed magad a munka elvégzésére.
paypal-al vagy átutalással fizetem a megbeszélt munkadíjat.email:
carlostex44 kukac gmail pont comVárom a jelentkezéseket!
-
darvinya
titán
válasz
Lompos48
#38514
üzenetére
Mivel forgó alkatrészekről van szó amit üzemeltet, ennek a hangja jellegzetes.
Mielőtt jönne a feltevés, hogy az merültebb.
Nem, mert egyszerre lett töltve.
Csak megvártam, hogy lehűljön.Más
Adtak egy koszos mikrót, hogy nézzem meg mi lehet a baja.
Használat közben nagyon melegszik és leold a hőbiztosítékja? , emiatt teljesen kikapcsol.
Visszahűlve újra működik.Egy takarítás segítene, vagy inkább nézzek mélyebre?
-
bagyusz
őstag
Üdv
Mostanában agyalok egy 5volots ventilátor szabályzó megépítésén, de idáig nem találtam megfelelő kapcsolást. Ezzel próbálkoztam, de az 5voltos bementettel csak "kocogtatja" a ventit.
Ami lényeges lenne, hogy:
-hőmérsékletre szabályozzon
-5voltos bemeneti táplálásról működjön
-valamint a kimeneten 1-5volt feszültséget adjon le a hőmérséklet függvényében.Venti max áram felvétele 0.5A
-
Kernel
nagyúr
válasz
darvinya
#38508
üzenetére
Csak a gyári leírás bizonyára teljesen lemerült akkura vonatkozik.
Nagyobb kellemetlenség ezeknél, hogy kétcsatornás (gondolom, 2 db LED-et látsz rajta), vagyis 2x2 akkut sorosan tölt. -dU lekapcsoló áramkört ugyan tartalmaz, de két soros akkunál ez eléggé felemás dolog.
Gyárilag elő is szokták írni, hogy ilyen töltőbe egyforma állapotú és töltöttségű akkut tegyünk, ami nem igazán garantálható. Kezdetben talán, amikor az új akkut mindig párosával használja valaki, de a későbbiekben elhasználódás miatt is borulhat az egyensúly, bizonytalan ügy.
-
(jan)
őstag
apropó elem tesztelés, szoktam néha vezetéknélküli mikikkel dolgozni, és elég ciki ha műsor közben merül le... van valakinek valami doksija elemtesztelésről? régóta fontolgatom egy elem teszter megépítésést, csak fogalmam sincs mekkora árammal mennyi ideig kéne terhelni és hogy mi a normális kapocsfeszültség ami még nem számít lemerültnek meg ilyesmi
Hát még
