Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
kisi
aktív tag
válasz
atesss #38999 üzenetére
A dolog programozási része szerintem jó gyakorlás lenne, UNO-val már készítettem különféle kis programokat, kb amit a Tavir- féle tanfolyam, illetve könyv taglal. Nem arduino panelre épülő egyedi áramkört még nem csináltam, de mivel az IC ujraprogramozható, nem nagyon tartok a dologtól. Egy usb-isp programozóm van.
D/A átalakítást talán ennek alapján is meg lehet oldani, a kettes pont szimpatikusnak tűnik, ráadásul optocsatolóval le is választható, így talán az opamp mehetne a TDA 12 voltjáról is.
-
atesss
addikt
Csak az AVR-es részre reagálnék:
Ha analóg feszültség szinttel akarod vezérelni a bementet, ahhoz nincs megfelelő eszköz az Atmegákban gyárilag. Ugyanis ehhez DAC kellene.
Úgyhogy külső DAC-ot kell használnod, esetleg F/U átalakítót, vagy valamilyen kapcsolás mindenképp kell, hogy analóg kimenetet kapjál.Léteznek I2C-n keresztül vezérelhető DAC-ok is, pl: [link] . Első kérdés hogy le tudod-e programozni ? De mivel I2C könyvtárak léteznek, elvileg nem lehet olyan nehéz, de konkrét tapasztalatom nekem sincs még (én is neki akarok állni már egy ideje ennek, de eddig nem volt időm).
Illetve ennek a beszerzése is problémás (egyrészt időben is; de árban is, mert itt nincs "Free Shipping", mint pl. Ebay-ről). Itthon is lehet kapni hasonlókat, de kb. 3x áron. Vagy veszel egy IC-t (Microchip -> ChipCAD-nál), és megépíted próbanyákon. -
kisi
aktív tag
Sziasztok!
Régebben elkezdtem egy erősítő építését, amihez segítséget kértem itt a fórumon.
Jó ideig félre kellett tennem a dolgot, időhiány miatt. Mivel talán most lesz elég időm összeépíteni, így újra elkezdtem tervezgetni a dolgot, de pár kérdésem felmerült a kapcsolásokkal.A dologról pár szóban egy összefoglalás:
6 csatornás erősítő, egy régi samsung házimozi rendszer kihalt erősítőrésze helyett, azok hangszóróinak a felhasználásával. Mivel nem akarok több száz wattot, illetve a hangszórók minik, bár adatlapjuk szerint 40, illetve 50 wattosak, ezért a végfokokat TDA2030-al építeném meg, a mélynyomót hídban, a többit egy-egy sima gyári alapkapcsolással. Előerősítő négy darab TDA1524A lenne.(Mély, és a center hangerőszabályzása külön, azért 4 db.)A kérdésem az lenne, hogy ITT (plusz utána pár hozzászólás)kibeszéltük a tápja felépítését, de azt elfelejtettem megkérdezni, hogy mennyire befolyásolja a feszültségszabályzóra jutó feszültséget az előtte lévő kondi?
Azaz, +-19 voltra lett tervezve a trafó, a szabályzók pedig 15 voltosak. A trafó tekercselésénél bele kell számolni a kondik miatt megemelődött feszültséget, vagy jók a 19 voltos kimenetek a trafón? (ugye, az egyenirányítón is esik egy kis feszültség..)A másik kérdés pedig az lenne, hogy elvileg a TDA 1524A-n feszültséggel vezérelt a potik bemenete, itt meg lehet e csinálni azt, hogy egy ATMEGA 328 vezérelje azokat?
-
mezis
félisten
A koax kábelbe iktass egy "Galvanickus leválasztót".
(A 2400 MHz-re figyelj, mert kellhet az internethez.)
(Esetleg próbálj a szolgáltatótól kicsikarni, mond, hogy búg a HiFi tornyod, ha azon lenne a TV-d hangja. Szerintem ezt ma már eleve be kellene iktatnia a szolgáltatónak. Pacemaker-t viselőknek nem hiszem, hogy jót tesz egy ilyen áramütés. ) -
Kernel
nagyúr
Ha kézzel fogtad a Digis boxot, amiben már benne volt a koaxkábel, akkor az a kezeden keresztül záródott a SCART felé.
Ha a TV földelt dugós és az elosztó is földelt, akkor a TV fémváza azon keresztül a hálózati földre záródik. Ez galvanikus kapcsolatban áll a SCART GND-vel is.
Ha a TV egyszerű villásdugós (földeletlen), akkor a TV-tápegység zavarszűrő kondenzátorain keresztül folyhat áram a GND irányába, azon keresztül a központi antenna felé, a koax. kábel árnyékolásán váltakozóáram jön létre. Ez egyébként nem okoz semmi zavart a vételben.
A központi antenna máshol van földelve, valamint a rákapcsolódó készülékek eredő hatása is szintén több irányba elhúzhatja az antennarendszer testpontját, emiatt jön létre a feszültségkülönbség (ami néha egész jól tud rázni, de nem életveszélyes), valamint az azt kiegyenlítő áram.
Veszélyes lehet viszont az érzékeny bemenetekre, HDMI-aljzatra például, mert bár normális esetben először a GND-pontok érintkeznek, ami a feszültségkülönbséget kiegyenlíti és utána már nincs gond, de ha véletlenül áthúz egy kis szikra a melegpontok (jel) irányába, abból komoly gond lehet. Ezért mindig először a jelkábeleket kell bedugni, csak utána a központi antennát és hálózatot.
-
thora
csendes tag
Sziasztok!
Egy kis segítséget szeretnék kérni. A kérdésem a következő lenne: Van egy Digi-s boxunk amibe bemegy a koax-on keresztül a tv, abból meg scart-scart kábellel megy a jel a tv-be. Ma este átraktam egy másik helyre a boxot, hogy a gyerkőc ne érje el és mikor a kábeleket kihúzgáltam a kézfejem hozzáért a scart végéhez ami egy kicsit megrázott, inkább csípett. A másik vége be volt dugva a tv-be ami áram alatt volt és be is volt kapcsolva. Mitől rázhatott meg a scart? Elvileg annak nem lenne szabad ráznia, nem? a tv is meg a box is egy nagy hatos hosszabbítóba van dugva amúgy. És azt kérdezném még, hogy ugye az ilyen "megrázás" nem komoly, ugyanúgy mint amikor a koax vége csíp egy kicsit?
Előre is nagyon köszi a választ!
(ha esetleg offtopic lennék elnézést, nem találtam közelebbi fórumot)
-
darvinya
titán
Köszönöm kernel fórumtársnak a helyreigazítást.
Én is észre vettem, de már nem tudtam javítani.A nemrégi témámban ismét rejtély keletkezett.
Eddig direktbe kötöttem a elem negatívját, aztán bekötöttem rendesen és se kép, se hang.
Aztán visszaraktam direktbe és működik, igaz a Q3 rajz szerinti bekötés nem az igazi.Hol hibázhattam, ha mindent a rajz alapján bekötöttem és tranyók lábai is stimmel?
-
rii
nagyúr
megírom neki .-)
köszönöm
valszeg én értettem félre valamit .... -
#22145024
törölt tag
De ahhoz miért kell váltó? A tel. akksikat (Li-Ion) meg célszerű cél-IC-vel megoldani, kiválóan mennek az USB 5V-járól; párszáz ft, van SO8-as tokban is, nem egy rakétatudomány. Nem is érzékenyek, akár próbapanelon is össze tudod rakni
szerk:
Egyébként ha felfelé szeretnéd transzformálni, azt meg megoldják a step-up konverterek (mondjuk ha 7,4V-os akksikat kellene tölteni), de ezek ált. komolyabb cuccok, normális panelt kérnek és körültekintő tervezést -
rii
nagyúr
sziasztok
ha egy akkut akakr tölteni az emebr, akkor a számítógép USB-jéből jövő 4 V egyenáramot hogy lehet váltóárrammá alakítani? Van erre kapcs. rajz?
-
And
veterán
válasz
kjani18 #38979 üzenetére
Nem. Van olyan is, amelyik mindkét módon képes működni (step up/down vagy buck/boost), de akkor azt az adatlapon külön kiemelik, és az egyes működési módok még egy adott tok esetén is eltérő kapcsolástechnikát követelnek meg. Amelyiknek az adatlapján ez nincs külön feltüntetve, az lefelé konvertálóként nem működik.
-
darvinya
titán
Mennyire helyettesíthető a M5223L MJN4548LD-vel?
-
kjani18
őstag
Sziasztok
Egy step up DC - DC konverter (szabályozható) használható step down -nak is?
-
Kernel
nagyúr
válasz
atesss #38966 üzenetére
A csehszlovák páka kimenő fényes oldalsó részén van egy felirat általában, a gyári ajánlás:
L40 mm 1,5mm2 Cu
40 mm az elkészült hegy hossza, villanyszerelési üzletben lehet kapni ilyen vezetéket. Vagy ott is előfordul előre gyártott hegy, csak drágábban, meg elektronikai üzletekben is.
-
Lompos48
nagyúr
válasz
darvinya #38971 üzenetére
A Q3-as rész nem tud rosszul működni, ha helyesen van összeállítva. Neki annyi dolga van, hogy továbbadja (kövesse) a C7-en keresztül érkező jelet. Teljesen mindegy, hogy az, a Q8-Q9 bistabil állapotától függően a Q5-ről vagy Q10-ről érkezik. Nem tud(hat)ja és nem is "érdekli". Ő csak egy emitterkövető, ami követi a bázisra érkező jelet egy p-n átmenetnyi DC eltolással, ugyanakkor egy nagy impedanciát mutatva az érkező jel felé.
-
darvinya
titán
válasz
Lompos48 #38969 üzenetére
Hát ez az, hogy az emitter követőnél nem működik.
Azaz nagyon halk és a kikapcsolt állás nem működik.
De miért van ez?
Mert az előtte lévő kapcsolások jók.Viszont a „nyitott csapnak ” köszönhetően a hangerőt teljesen levéve átereszt a testen keresztül és ezt erősíti fel.
Mert ekkor emitter követővé válik a „nyitott csap”.Kérdésem (az egész rajz itt van (#38855) darvinya), ha Q10 nem jól/jókor zár/nyit az okozhatja az emitter követő Q3-as rész nem működését?
-
sörösló
aktív tag
válasz
atesss #38966 üzenetére
"Van bent egy másik páka, egy ilyen 20+ éves pillanatpáka. A hegye egy drót, ami két darabból van összesodorva.
Ugyan működik, de gondolom ez nem az igazi azért így. Hol kaphatok ehhez vajon hegyet, és mennyibe kerülhet ?"Az oldal tetején ott a keresősáv. Beírod hogy pillanatpáka, és minden kérdésedre kimerítő választ kapsz.
-
Lompos48
nagyúr
válasz
darvinya #38964 üzenetére

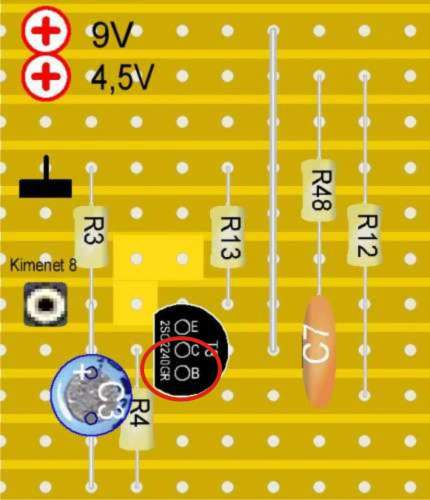

A két színes rajz között, ha a forrasztások azonosak, akkor csak az említett C-B van felcserélve. Az, hogy "működik", annak tudható be, hogy azokkal a polaritásokkal (jobboldali kézi rajz) a tranzisztor annyira nyitva van, mint amikor a vízcsőről leveszed a csapot. Megy rajta keresztül, mint egy szegen. Ugyanakkor ott az emitterkövetőnek szerepe van: az előtte való áramkör nagy bemeneti ellenállást kellene lásson, ami így nem teljesül. A baloldali rajz pedig lerajzolva helyes, működnie kellene. A labda nálad van.
-
#22145024
törölt tag
válasz
artiny #38962 üzenetére
Ahogy a többiek is írják, érdemes egy kicsit belekukkantani a szintibe. Ha nagyon nem igazodsz el rajta, dobj fel értékelhető képeket, biztos segítenek itt!
Problémád pl. abból lehet, ha mondjuk 16V-osak a kondik benne és az az adapter terhelve is kiadja a 12V váltót, akkor a dióda után is még 16V felett lesz egy kicsivel, ami a pufferekre kerül. Ilyenkor lényegesen gyorsabban öregszik az elko.Atess:
"A toroid amúgy miben jobb, miért használnak inkább azt léptetőmotorok tápjának ?"
Kevesebb felharmónikus jut(hat) a motorba ami csak feleslegesen melegíti, továbbá a mikrolépéseknél kicsivel jobb lesz a "stabilitása", kevesebb lépésvesztés lesz. -
darvinya
titán
DC motor két polusa közé 100nF kötve mennyire befolyásolja működésében?
Ha egyszerű ki/be kapcsolásos és elem v. akkuról van táplálva. -
atesss
addikt
válasz
atesss #38757 üzenetére
Úgy döntöttem, a motormeghajtóhoz ideiglenesen (tesztüzemnek) a pákatrafómat fogom használni.
100VA, 24V, 2x2A, normál trafó (nem toroid). A két szekunder tekercset majd párhuzamosan kötöm be.
A toroid amúgy miben jobb, miért használnak inkább azt léptetőmotorok tápjának ?Viszont össze kellene raknom egy egyenirányítást-szűrést hozzá, hogy stabil DC tápot kapjak.
Graetzből veszek egy 10A-est, az biztos elég kell legyen (a szinuszhullám kondi töltési periodusában a csúcsáram jóval több lehet, de azt gondolom simán elbírja).
És valami olyat, amire kis hűtőbordát egyszerűen tudok rakni.Pufferből mennyit ajánlotok ?
A konyhaszabály alapján, 1000uF/A-el számolva, a 4700uF elég lenne ?
A LowESR nekem kelleni fog, ugye ?
A bemenet nem nagyfrekis (sima 50Hz), viszont a motormeghajtás frekvenciája nagyon is az.Ezen kívül még egy 100nF (?) hidegítő kerámia kondi is kellene gondolom.
Más kellene még a zavarszűrés érdekében ?
Pl. egy soros induktivitás ?Na meg egy biztosíték a szekunder oldalra.
Illetve jobb lenne kettő sorban, egy 10A-es normál/gyors, és egy 5A-es lomha.Sajnos a trafó hiánya miatt ha épp megy a motor, nem igazán fogunk tudni forrasztani.
Van bent egy másik páka, egy ilyen 20+ éves pillanatpáka. A hegye egy drót, ami két darabból van összesodorva.
Ugyan működik, de gondolom ez nem az igazi azért így. Hol kaphatok ehhez vajon hegyet, és mennyibe kerülhet ? -
darvinya
titán
válasz
Lompos48 #38961 üzenetére

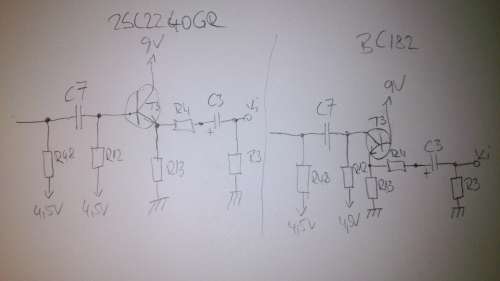

A két rajz pontosan ugyanaz, ha végig követed.
Emiatt kérdezem miért működik?
Direkt 2 „sárgaműszerrel” hFE-t vizsgáltam lábak helyességre.
Az adatlapok által megadott lábaknak megfelelő volt fizikailag a tranyókon.
Azaz 2SC2240GR ECB és a BC182B CBE.
Panel kialakításán nem változtattam és ennek megfelelően a 2SC2240GR-nek bekötésű.Én is most vettem észre, hogy a próbapanel rajzba C3-om rossz irányba van, de valóságban nem.
-
artiny
őstag
Ez az adapter jo lessz a szintetizátorhoz?
https://www.dropbox.com/s/5bxo5jo9orezutw/IMAG0085.jpgez most egy AC adapter..ha jol latom, a szintetizátorhoz ezt adtak akitol vettem használtan. Idaig ezzel ment, es arra vagyok kivancsi hogy hogy nem égette ki ha DC 9V kell neki az AC adapter?
-
Lompos48
nagyúr
Erre csak kis mesével tudok reagálni:

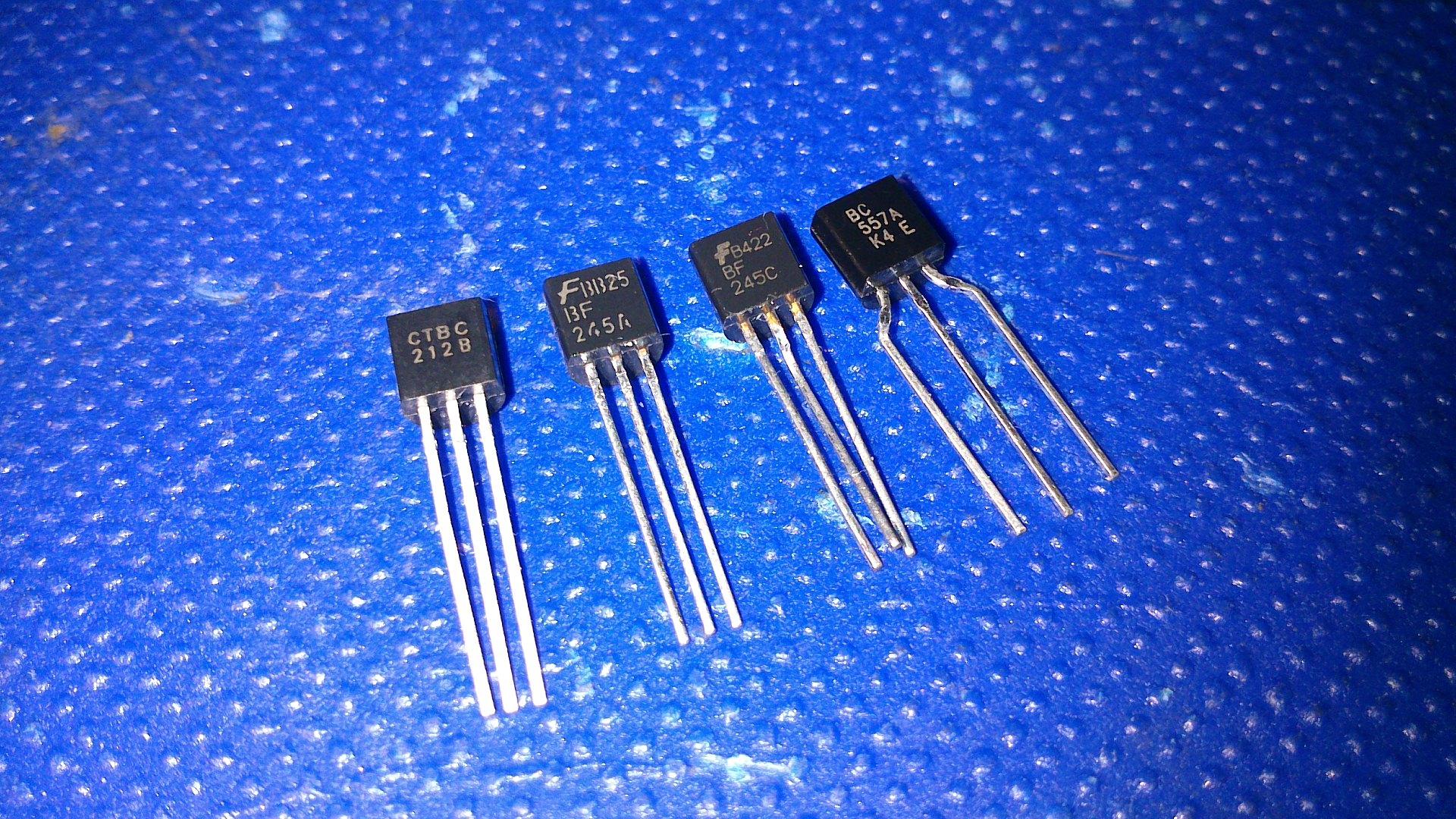

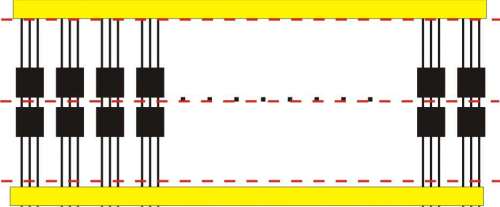

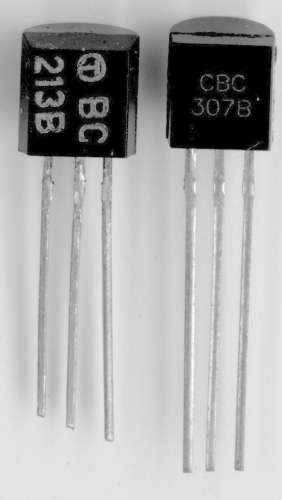

Amikor ezeket a tranzisztorokat tokozzák, akkor egy nagy matricába 4 darab, kétszer 50-50 tranzisztorból álló szalag kerül. Így kell elképzelni:
Az egyetlen szálon, ráadásul egymáshoz képest fordítva elhelyezkedé tranzisztorokat szét kell választani, el kell távolítani a széleket összefogó ragasztószalagokat is az epoxyba öntés után a piros vonalak mentén.
Ha ezt körömvágóval csinálják, akkor lehet egyenetlen a lábak hossza, ha szerszámmal, akkor egyformák. Ha a vágószerszámot úgy képezik ki, akkor pedig teszés szerint.
A rajz a "wire" TO92-re vonatkozik, aminek a tetején látszanak a szálak végei és keresztmetszetük egy kör. A rács (grid) esetén a lábak fent nem látszanak ki, és mivel a rács egy lemezből stancnizott struktúra, emiatt bármilyenre lehet alakítani, persze, a standardok betartásával.
-
-
Lompos48
nagyúr
válasz
darvinya #38948 üzenetére
Egyszerűen azért mert a C-B fel vannak cserélve az áramkörben. Így a kapcsolásnak van "igaza" azzal, hogy nem akar működni.
Ha véletlenül a C-E cseréről lett volna szó, akár még működhetett volna, mert legtöbb tranzisztor ezzel a cserével is képes egy pár egységnyi hFE tényezőt produkálni, feltéve hogy az E-B átmenet elviseli a rákerülő feszültséget. A te átamkörödben pedig emitterkövetőként szerepel a tranzisztor, tehát... mint fennebb.
-
Lompos48
nagyúr
válasz
Kernel #38941 üzenetére
Tunsgram újítás lehetett. A TO92 wire majd grid félautomata technológia ezt nem engedte meg. Havonta 6-700000 darab mérése volt feladatom, ráadásul volt rátekintésünk az ágazatra minden irányban. Egyedi "tokozás". Tedd el ritkaságnak! Vagy majd egyszer cserélünk.
Azt pláne ne értem, hogy miért az emittert kellett így jelölni. Fél évszázada a germániumtranzisztoroknál is mindig a kollektort jelölték egy festékpöttyel.
-
-
darvinya
titán
válasz
Des1gnR #38936 üzenetére
Nemrég volt olyan a Samsung LCD tv-mel.
Hogy bekapcsolt, de nem volt kép.
Táplap csere csere kellett, mert lett rajta egy hajszál szakadás a táplapon.
Előzménye is volt, mert először elment a hang és utána ment el a kép is.
Kis hajlítgatás után működött, de nem volt stabil. -
Kernel
nagyúr
válasz
darvinya #38932 üzenetére

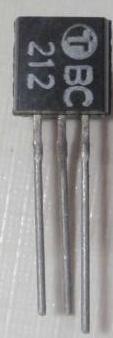

BC182-nél középső a bázis, egyik szélső lába kicsit hosszabb a többinél, az az emitter.
A másik, hogy a 10kΩ-os poti nem tudja levenni teljesen a hangot.
Lehet kevés?Normális esetben ez kizárt dolog, mivel letekerve test felé záródik a csúszka, vagyis teljesen lezáródik a bemenet.
-
darvinya
titán

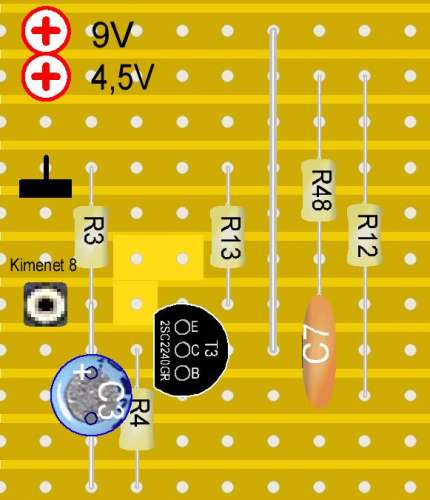

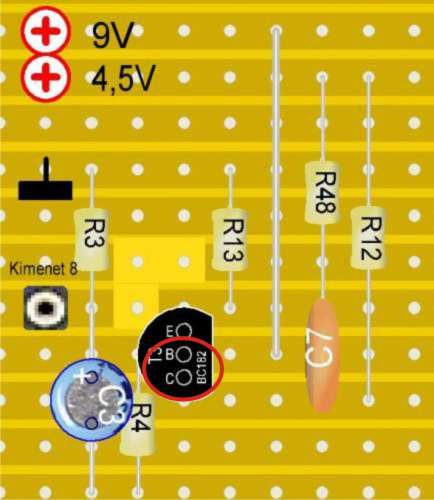

Ismét a régi témában kérnék egy kis magyarázatot.

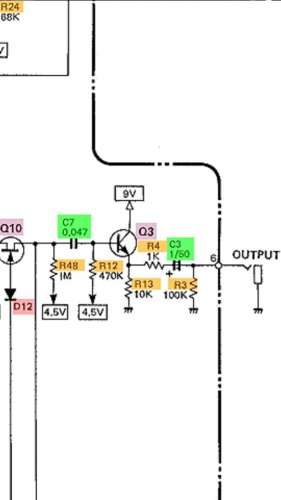

Q3 NPN tranyó bekötése E-10kΩ földhőz C-9V B-hang csatorna(most).
A 2SC2240GR lábkiosztása ECB, a BC182B lábkiosztása CEB.
Ha 2240-essel nem működik, de 182-essel működik.
De ekkor a Q3 bekötése E-10kΩ földhőz B-9V C-hang csatorna(most), viszont eltér teljesen a rajztól.
A 2240 lábai ennek megfelelően bekötve és működik.Ez most miért lehet így?
A másik, hogy a 10kΩ-os poti nem tudja levenni teljesen a hangot.
Lehet kevés? -
tornas
őstag
Igen, rákötöttem egy másik PC-re, laptop- és DVD lejátszó D-sub kimenetre is. A DVI-t nem próbáltam, de szerintem azzal is ugyanilyen lenne. Meg aztán mindenféle csatlakoztatás nélkül is ott van az a fehér csík, ha a moncsi be van dugva a konnektorba. Ilyenkor egy kis "ablak" jelenik meg az RGB színeivel és "úsztatja" a kijelzőn, ezért is látszik ilyenkor is.
-
-
mezis
félisten
válasz
csabyka666 #38923 üzenetére
A kapacitás: még ez is beletehető.
Feszültség: csak kisebb ne legyen, egyébként a csillagos ég. Már ha fizikailag befér.
-
tornas
őstag
Hello Mindenkinek!
Van egy Dell lapos monitor (Dell 1704FPTt) aminek a kijelzőjén egy 2 mm széles, teljesen fehér csík jelenik meg függőlegesen, a monitor kijelzőjének a bal szélétől kb. 1-1,5 cm-re. Ettől eltekintve egyébként működik. Lehet ezt esetleg valahogy javítani?
Az elektronikákon semmi rendelleneset (égés, sérülés stb.) nem látok. Én azt gondolom, hogy ennek a kijelzőnek komoly pixelhibája lehet. Csak azt nem tudom, hogy az elektronika miatt is lehet-e ez, amit esetleg meg lehetne-e javítani?!
-
Üdv ismét!
Még mindig kondenzátor-téma...kapocslóüzemű tápegységben. Legyetek szívesek mondjátok meg nekem, hogy mekkora eltérés engedhető meg a kapacitás és a feszültség értékében?
Amit ki kellene cserélnem, az egy 16V 330uF-os kondi, és amit találtam, az 16V 680uF, viszont legalább "low ESR" példány. Ez még belefér a tűrésbe, vagy ez már túl nagy eltérés lenne?
Feszültség terén mi a helyzet? Tudnátok mondani valami százalékos értéket, hogy mi fér bele, és mi nem?
Köszi a válaszokat előre is!
-
Kernel
nagyúr
válasz
Des1gnR #38918 üzenetére
Teljesen úgy fotóztad, mintha ez egy alaplap (vezérlőpanel) nélküli monitor lenne.
Nem mintha sokat számítana, mert például Samsungról olvastam hasonló jellegű típushibát (én ritkán javítok monitort), ott valamelyik IC-t kellett cserélni ilyenkor, ami fotón keresztül úgysem diagnosztizálható.
-
Des1gnR
őstag
Sziasztok!
Adott egy HKC 2219A típusú monitor. Az első hibajelenség az volt, hogy eltűnt a 16:9 képarány és csak 4:3 képarányú felbontásokat lehetett beállítani. Azt hittem először, hogy laptop majd, hogy kábel hiba így a monitor csak párszor lett bekapcsolva 1-2 próba erejéig. Azonban most már be se hozza a képet.
Egyelőre még csak tapogatózás szinten mi lehet a gond?
Belül Én nem láttam semmi rendelleneset, de lefotóztam mindent.
https://www.dropbox.com/sh/vx04qj0vhqxw5xn/QJCEBmKwZ0 -
-
-
mezis
félisten
válasz
csabyka666 #38912 üzenetére
Nem. A típusjelölés alapján lehet megtudni a gyártó honlapján.
-
Annyit kérdeznék még, hogy ennek a "low ESR" dolognak van egyéb jelölése (jelölései) is, vagy mindenképp ezt a feliratot kell keresnem a kondenzátoron?
-
-
-
Kernel
nagyúr
válasz
kisgyerek85 #38908 üzenetére
Alkáli elemnél cellánként 1,65 V is lehet az elméleti maximum, a 9 V blokk 6 db cellát tartalmaz:
6x 1,65 = 9,9 V
De cink-szén elemnél is előfordulhat majdnem ennyi.
-
#22145024
törölt tag
válasz
kisgyerek85 #38898 üzenetére
A duracellek 9,65V-tal nyitnak üresjárásban. Nem lehet, hogy az a sony elem az a józsefvárosi szoni?
mezis:
Az oldószert már írták, ragasztani meg lehet epoxialapúval, meg "cyan acrylic"-szerű dolgokkal is. De a pálmatex is jól megfogja -
kisgyerek85
senior tag
Nem terhelve mértem. Felhalmoztam (majd jó lesz másba egyszer címszóval) így már egy csomó 9V elemet, mert ilyen 1,5 hónapig mennek el. Igaz csak féltartós kb 150ft-osak. Most mértem egy pár darabra rá és 9,44-9,34 között vannak. CO érzékelő nem drága fajta volt talán lehet ezért ilyen.
Mostani elemem meg 05/2016 szerepel és 8,55V van benne pontosan. Ja és ez egy 350Ftos volt -
darvinya
titán
válasz
Lompos48 #38894 üzenetére
Köszönöm
Az egyszerűsített választ.
Talán igen, bár nem tudom, hogy az OA1160 elég gyors-e, mert az 1S188FM esetében az adatlap nagysebességű diódának titulálja azt. Valószínűleg hangfrekvencián nem ront a dolgokon.
Igen, hangfrekvencián a sebesség kisméretben szól bele a folyamatba.
Viszont a hangzást befolyásolja.Onnan is meglehet, de jobb gyakorlattal kiegésíteni.
Igen, pont erre akartam kilyukadni.
Amikor suliban volt mérés óráimat nagyon szerettem.
Főleg a 15kg-os toroid tekercs cipelést előkészületekhez.
Legjobban a teljesítmény mérővel szerettem méréseket végezni, a műszer nevére nem emlékszem valami fehér mutatós.Más:
Fejlemény a nemrég feltett problémámban.
Q3 2SC2240GR helyett BC182B egy az egyben.
Q7 2SC970GR helyett BC557B lábait helyének megfelelően.
D6,D7 1N4003 helyett OA1160.Én működik tökéletesen.
-
