Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
válasz
Kernel
#39997
üzenetére
Először is szorri, ha nem voltam elég körültekintő. Nem esett jól a gondold át "még egyszer" válasznak. Kicsit kedvesebbnek érzem, ha leírod, mi a baj az elvemmel, ahogy Te is tetted.
Szakmailag picit engedj meg vitázni, persze elfogadom a javítást:
Hiába veszed ki azt a kondenzátort, általában van egy másik, a tápegység kimenetén. Autónál írtam, hogy a közös föld miatt (is) kell, de külső tápegységnél jó eséllyel nem lesz közös a föld a koaxszal.De addig is jól rátoltad a nagyfrekvenciás jelet a tápvezetékre, ahová az egyáltalán nem való, a vezetékből kisugározhat, impedanciaillesztés elromlik, állóhullámok, jelveszteség. Tök jogos, de rövid távon szerintem nem jelent igazán problémát.
Ettől függetlenül tök igazat adok neked, van még mit tanulnom.
-
mezis
félisten
Volt már szerencsém olyan időjárás állomáshoz, amihez kültéri hőmérséklet jeladó is tartozott. A hátulján volt egy pici lyuk, ahonnan el lehetett érni egy trimmer kondenzátort. A tulaj elemcsere helyett a hangolással kísérletezett.
. Kivittem egy nagy üres telekre és ott hangoltam vissza, de igencsak megszenvedtem vele.
(Az internetről meg letöltöttem egy halálfejes ikonocskát és azzal ragasztottam le a lyukat...
) -
Kernel
nagyúr
válasz
Jim Tonic
#39992
üzenetére
...ha azt kiveszed, nyilván ki kell venni a kondenzátort is.
A hozzászólásaidban az a vicc, hogy egyikkel fokozod a másikat, csak következetesen rossz irányba. Most ezzel is sikeresen rontottad az állagot.
Hiába veszed ki azt a kondenzátort, általában van egy másik, a tápegység kimenetén. De addig is jól rátoltad a nagyfrekvenciás jelet a tápvezetékre, ahová az egyáltalán nem való, a vezetékből kisugározhat, impedanciaillesztés elromlik, állóhullámok, jelveszteség.
Egy tápegységnek pedig általában az a dolga, hogy feszültséggenerátoros módban üzemelve, minimális kimenőimpedanciával dolgozzon, nagyfrekvenciára nézve is gyakorlatilag rövidzárat képezzen, ezáltal az antennajelet söntöli, mint már említettem.
...nem először veszem észre az enyhén lekezelő stílust a többi olvasó irányában is.
Az talán nem először próbált okosabbnak tűnni másoknál, vagy esete válogatja. Aki simán csak udvariasan kérdez, abba bizonyára nem köt bele senki. Ámbár lehet úgy is kérdezni, hogy már attól felmenjen a pumpa, akad azért olyan is...
-
válasz
Kernel
#39980
üzenetére
Az én rajzomon bent van a tekercs is, ha azt kiveszed, nyilván ki kell venni a kondenzátort is. Ettől függetlenül tényleg jobb beletenni.
Nem óhajtottam én rosszul szólni, főleg mivel még csak folyamatban vannak a tanulmányaim, de már nem először veszem észre az enyhén lekezelő stílust a többi olvasó irányában is. Peace. -
Lompos48
nagyúr
válasz
darvinya
#39987
üzenetére
R46-nak csökkentésen(szinte ki is vehetném) szerintem nem érnék sokat, mert 230k+R46(15k) sem éri el a 250k-s poti max.-át.
Az nem úgy van ám! Ugyan a 2 ellenállás sorbakötve van, de a visszacsatoló-áramköri kondik, amik az integrálást végzik, a 2 ellenállás közé érkeznek.
Az elemről em tudok mit mondjak.
-
darvinya
titán
válasz
Lompos48
#39986
üzenetére
Köszönöm
Kipróbálom, mert ez a legegyszerűbb szkóp nélkül hiba szűrésre.
R46-nak csökkentésen(szinte ki is vehetném) szerintem nem érnék sokat, mert 230k+R46(15k) sem éri el a 250k-s poti max.-át.
Ha szűrés eredményhoz, akkor lehet hagyom úgy.
Vagy cserélem potit 150k-ra és R46 50k-ra.A vicces az, hogy ha merültebb elemmel táplálom, akkor szinte alig van hullámsűrűsődés.
-
Lompos48
nagyúr
válasz
darvinya
#39985
üzenetére
De lehet annyira besűrűsődik a hullám, hogy már nem hallható.
Elképzelhető. Ugyanakkor le is ellenőrizhető. Ha jól gondolom, akkor az előbb említett 2 kondi egyikét rövidre zárva (sorba vannak kötve a rajz szerint), megdupláódik a kapacitás és ezzel a frekvenciának felére kellene esnie. Persze a szkóp volna az igazi.
-
darvinya
titán
válasz
Lompos48
#39984
üzenetére
Sajnos tippelések és cserék lesznek, mert oszcilloszkópom nincs.
Elképzelheté, hogy a potméter maximális értékénél a második fokozat erésítése annyira lecsökken, hogy nem képes fenntartani az oszcillációt.
A RATE poti növeléssel nő hullámsűrűség.
Kb. 230k után jön a jelenség.
De lehet annyira besűrűsődik a hullám, hogy már nem hallható. -
Lompos48
nagyúr
válasz
darvinya
#39981
üzenetére
Első látásra cserélhetők kellene legyenek.
...kiderült nem is poti, hanem inkább IC helyettesítőm.
Ez magyarázatra szorulna.
A jelenség az, hogy max.-ra állítva RATE potit az effekt megszűnik ugrásszerűen.
Az IC 41 és 4b egy helyi oszcillátor. Elképzelheté, hogy a potméter maximális értékénél a második fokozat erésítése annyira lecsökken, hogy nem képes fenntartani az oszcillációt. Esetleg kisebb potméter, vagy R46, C26, 27 változtatásával lehet valamit kezdeni. Nem ártana hozzá oszcilloszkóp.
Az eredeti IC adja a vezérlést RATE és DEPTH potin keresztül MN3101 IC-nek.
Az a vezérlés tulajdonképpen az előbb említett oscillátor kimeneti jele, amit az MN3101 használ órajelnek, ahelyett, hogy azt magának állítaná elő.
-
And
veterán
válasz
Submarine
#39982
üzenetére
Az adót szerintem ne nagyon tekergesd. A működési frekvenciát valószínűleg úgyis egy felületi hullám- (SAW-) szűrő határozza meg, nagyon nem tudod elhangolni, legfeljebb pár kHz-et, szokás szerint a 433,92 MHz körül. A tekergethető valami (tekercs porvasmag vagy épp egy trimmerkondenzátor) pedig inkább az antenna illesztéséért felel, nem az adófrekvencia elhangolásáért. A vevő pedig általában szimpla - transzponálás nélküli - egyenesvevő, elég nagy sávszélességgel, mivel azokban nem szokott nagyon keskeny sávú szűrés előfordulni. Ha az adóoldalon nincs valamilyen fix kódot meghatározó elem (nem látsz például a nyákon egy IC lábai felé átvágásokat vagy kihagyott ellenállásokat), akkor túl sokat nem tudsz kezdeni ezzel. Olyan típust kell venni, amelyik valamilyen alapszintű kódolással van ellátva, pont azért, hogy legalább 64..128..256 különböző adó-vevő páros legyen, és ne csengess vele át minden szomszédhoz.
-
Submarine
senior tag
Sziasztok!
Van egy gagyi vezeték nélküli kapucsengőm, ami a 3. szomszédba is becsenget (ott is ugyanolyan van).
Az adón találtam egyedül valamit, amit kis csavarhúzóval tudnék tekergetni. Sehol semmi más.
A többi fix áramköri elem, a vevőben is.
Át lehet ezeket valahogy hangolni?
-
darvinya
titán
Sziasztok
M5223L IC-t mivel tudnám helyettesíteni?
Mostani NJM4558LD is jó lenne.
De sajnos a poti problémám, ami valójában 2 db csere után kiderült nem is poti, hanem inkább IC helyettesítőm.
A jelenség az, hogy max.-ra állítva RATE potit az effekt megszűnik ugrásszerűen.
Az eredeti IC adja a vezérlést RATE és DEPTH potin keresztül MN3101 IC-nek. -
Kernel
nagyúr
válasz
Jim Tonic
#39971
üzenetére
Akkor majd gondolkozz el egy pillanatra, hogy ha az L1 tekercset rövidzárral helyettesíted, akkor a C2 pont söntöli az antennajelet, vagyis ráterhel. Hogy az neked miért jó... Tökmindegy, hogy autós vagy hálózati tápfeladó.
Ezek elemi dolgok, az elektronika alapjai, ebben a topikban pedig szívesen segít bárki, de amikor valaki úgy szól bele a témába, hogy okosnak képzeli magát, közben elemi butaságokat ír, az azért büntet...
-
Kernel
nagyúr
válasz
fgabor87
#39967
üzenetére
van valami jelentősége, hogy 1uH vagy 100? Mert egy kapcsolási rajzban azt találtam, hogy 10-100 uH az ajánlott, az enyémben meg csak 1uH-s van.
Korábban a másik topikban is írtam a fojtótekercsről, hogy nem szabad kihagyni, egyébként az sem mindegy, hogy a tápfeladó milyen frekvenciára van méretezve, mert például egy autórádió esetében az URH-FM, sőt az AM-jelekkel szemben is kellő ellenállást kell tanúsítania, hogy azok vételét se rontsa.
Egyébként egy fojtótekercs minél nagyobb menetszámú, annál hatékonyabban fojtja a váltóáramot, ugyanakkor például TV-vétel esetében felesleges lenne a gyárilag beépített tekercs induktivitását tovább növelni, mert az úgy van méretezve, hogy az adott üzemi frekvencián gyakorlatilag végtelen ellenállást képez. Sőt, az értelmetlenül nagy induktivitásnak is lehet hátránya.
Hasonló fojtók tökéletesen végzik a dolgukat például a tunerek belsejében is, ahol kapcsolófeszültséget továbbít a sávváltásokhoz stb. Sőt, azok még szemre kisebbek is szoktak lenni.
-
fgabor87
tag
válasz
Lompos48
#39970
üzenetére
Annyit hozzátennék, hogy a hidegítő kondi (ezen a rajzon 0,01) ugye a +12-t köti össze a föld-el, és a koax kábel árnyékoló rétege is ugyan ide van kötve, plusz a tápegység kábele is működhet nemkívánatos antennaként.
Parasztiasan megfogalmazva, jól értem, hogy a tekercs szerepe, hogy csak az áram menjen át rajta, a frekvenciák meg nem? Azaz ne kerülhessen zavaró jel a koax belső erére? -
-
fgabor87
tag
válasz
Jim Tonic
#39962
üzenetére
Arra nem a kondenzátor van?
A tekercs a tápegység felől jövő pozitív ágat, és a koax belső erét köti össze.Jahh, közbe rájöttél te is látom.
És van valami jelentősége, hogy 1uH vagy 100? Mert egy kapcsolási rajzban azt találtam, hogy 10-100 uH az ajánlott, az enyémben meg csak 1uH-s van. Nem okoz ez gondot? -
Lompos48
nagyúr
válasz
donmackó
#39960
üzenetére
Ha terhelés nincs, akkor nincs szekunderáram, azaz nulla. Elméletileg akkor a priméráram is nulla. Ami mégis létezhet, azt az egység alatti hatásfok és a szórt mágneses tér okozza. Meg kell mérni a priméráramot műszerrel. Abból ugyan számítható egy teljesítmény, de nem szabad elfeledni, hogy a trafó induktivitása fázieltolást okoz feszültség és áram között. Innen kezdve beszélhetünk altív és reaktív fogyasztásról. Utóbbit nem méri a házi villanyóra. Na!?
-
#39960
donmackó
addikt
szaszayanou
#39958
donmackó
addikt
válasz
szaszayanou
#39958
üzenetére
feszültség négyzete osztva az ellenállással -> u2/r
Teljesítményből meg az áram -> i=p/u
-
#39959
Lompos48
nagyúr
szaszayanou
#39958
Lompos48
nagyúr
válasz
szaszayanou
#39958
üzenetére
Nem. Ismerni kellene hozzá egy csomó adatot: vasmag tulajdonságai, geometriája, tekercselés módja stb. És ezek ismeretében még a módszer is. Kis trafók elenyésző üresjáratú fogyasztással bírnak.
-
#39958
szaszayanou
aktív tag
szaszayanou
aktív tag
Sziasztok!
Ki lehet számolni, hogy mennyi áramot vesz fel egy trafó terhelés nélkül (üresjáratban) a hálózatról?
-
Lompos48
nagyúr
válasz
Pttypang
#39954
üzenetére
Ha a műszer pontos, meg lehet próbálni leterhelni olyan 10-20mA-rel mégegyszer. Majd a maximálissal is. Ha az első műveletnél "beáll" a jó érték és a nagyobb terhelésnél se esik túl sokat, meg lehet próbálni beleforrasztani a kis terhelést a töltőbe. Esély van rá, hogy sikerüljön.
-
zetecR
addikt
Sziasztok,
az autórádióm BT kihangosítós, viszont elég rosszul hallanak vele.
Most néztem, hogy a pici kis mikrofon magán a készüléken, az előlap mögött bújik meg, nem csoda, hogy gyengén muzsikál.
Arra gondoltam, hogy ki kellene vezetni akár az óracsoport elé, úgy tuti jó lenne; csak nem tudom, hogy azt a kb 1m-t milyen kábellel kellene betoldani, esetleg valami spéci mikrofon kellene-e hozzá.
-
-
darvinya
titán
-
-
#39930
PHM
addikt
BTminishop
#39928
PHM
addikt
válasz
BTminishop
#39928
üzenetére
Ez így elég nehéz lesz, de van remény.
Adva van tehát egy 3,5-ös, gondolom mikrofonos fülhallgató.
Ennek pedig van egy 4 pólusú jack dugója, aminél a kábel megtört,
ezért újra forrasztottad, de a műtét sikertelen lett.
Na most tapasztalataim szerint ezek a kábelek legtöbbször
a jack dugó törésgátlója mellett szoktak megtörni.
Én a következőt tenném:
Elvágnám a kábelt a dugótól kb 1centire, megpucolnám, s az ereket
a végeiken szépen megcinezném.
Ezután, ha van a közelben multiméter, ellenállást mérnék.
Az a 2 vezeték, ami a jack dugó csúcsához és a mellette lévő gyűrűhöz ment,
a 2 hang. A maradék 2 vezeték közül az egyik a test.
A 2 hang vezeték és a test közt kb egyforma, nagyjából 32 ohmot kell mérj.
Ha ez rendben, és megjegyezted, melyik szín hová kell menjen,
próbáld meg visszaforrasztani az ereket a dugóra.
Igazából szerencsésebb lenne venni egy új jack dugót, könnyebb vele dolgozni. -
#39929
hNp88
aktív tag
BTminishop
#39928
hNp88
aktív tag
válasz
BTminishop
#39928
üzenetére
a lakkszigetelést leszedtétek a szálakról?
-
#39928
BTminishop
aktív tag
PHM
#39927
BTminishop
aktív tag
Na tehát ez a haverom fülese.A jack bemenet valamiért nemjó,kontakt hiba.Elhozta hozzám,hogy cinezzük meg.A "drót"okat oda cineztük a bemenethez.Megpróbáltuk,telefon kidobta,hogy füles csatlakozva ebből feltételeztem,hogy a cinezés sikerült.Csak úgy mondom,hogy sose csináltunk ilyet csak kisérletezünk.Lehet hülyeség volt de mostmár mindegy.Fényképet sajnos nem tudok mutatni.
-
#39927
PHM
addikt
BTminishop
#39922
PHM
addikt
válasz
BTminishop
#39922
üzenetére
A válasz pontosan olyan volt, mint a kérdés.
Annyi különbséggel, hogy volt benne némi,
értelmes ember számára használható információ is.
("Cinezd szét." = Csináld vissza.)
Ha leírtad volna szabatosan, érthetően a problémádat, esetleg,
ha ez nehézségbe ütközik, raktál volna be legalább egy fényképet,
biztosan kaptál volna részletesebb választ.
A kérdésedből ugyanis mindössze annyi derült ki, hogy "összecineztél"
egy "fülest", amit valami "gép" felismer, de nem szól.
Abban viszont igazad van, hogy nem hívtam fel a figyelmedet a probléma
bővebb kifejtésére. Ezt most utólag megteszem:
Konkrétan mi is a probléma?
Részletesen, ha lehet.(#39926) BTminishop: Nem vagyok sértődős, és szívesen segítek,
ha elmondod pontosan, mi a baj. -
#39926
BTminishop
aktív tag
BTminishop
#39922
BTminishop
aktív tag
válasz
BTminishop
#39922
üzenetére
Elnézést nem akartam ilyen obszcén választ adni.
Csak rossz napom van! -
Kernel
nagyúr
válasz
PH-User
#39917
üzenetére
Az elég kellemetlen, szakadt az egyik tekercs, úgy néz ki. Minden jel szerint a munkatekercs, mert segédfázis nélkül mehetne elvileg, belökés után. Mint ahogy az indítórelés is megy, hasonlóan.
Meg lehetne próbálni szétszerelni, van-e valahol látható szakadás. Vagy megégett a tekercs és meg is szakadt, akkor annyi.
-
#39919
ThodEE
őstag
BTminishop
#39916
ThodEE
őstag
válasz
BTminishop
#39916
üzenetére
Nálam ha a gépbe egy "üres" jack csatit dugok akkor is "érzékeli"
-
#39918
PHM
addikt
BTminishop
#39916
PHM
addikt
válasz
BTminishop
#39916
üzenetére
Cinezd szét, hátha megszólal.
Valószínűleg zárlatot sikerült okoznod. -
PH-User
addikt
válasz
Kernel
#39794
üzenetére
Szia!
Bocs, hogy csak most válaszolok, de most kerültem újra a közelébe.
Rámértem műszerrel, barna-kék között 184Ohm-ot mértem, fekete-kék között szakadás, fekete-barna között is szintén szakadás. Tehát csak a barna-kék között mérhető Ohmos ellenállás.
Ilyenkor mi a teendő, hogy el tudjam indítani?Köszi.
-
#39916
BTminishop
aktív tag
BTminishop
aktív tag
Az mi,hogy a fülest össze cineztem.Érzékeli a gép de nem ad ki hangot?!
-
Lompos48
nagyúr
válasz
darvinya
#39913
üzenetére

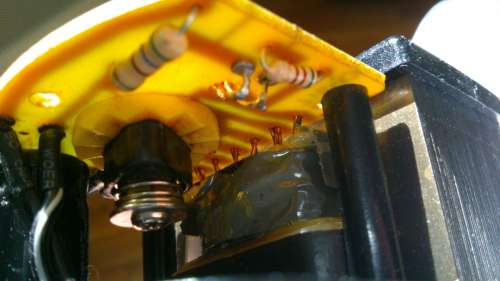

A LEDnek semmi köze a fokozatokhoz. Azt mutatja, hogy táplálva van az adapter. Ezért fixen van kábelezve valamelyik szekunderleágazáshoz. A nem szokásos bekötést gondolom a kivitelezésre írtad.
Menetzárlat melegedéssel járna, szekunderben pedig feszültségcsökkenéssel, ami semmiképp se befolyásolhatná a nulla értékű kimenetet.
Ha terheléssel is marad az 5V nulla állásban, akkor valaki hozzápiszkálhatott. -
PHM
addikt
válasz
darvinya
#39911
üzenetére
Kapacitív csatolás esetleg?
Vagy szivárgó áram a nyákon? (Bár ez kevéssé valószínű.)
A multimétered bemeneti ellenállása nagyon nagy,
elég egy kis kapacitív csatolás, hogy feszültséget mérjen.
De ha csak a levegőben lengeted a mérőzsinórokat,
akkor is mér valamennyi feszültséget.
Ilyenkor a mérővezetékek antennaként viselkednek. -
Lompos48
nagyúr
válasz
darvinya
#39905
üzenetére
Most soroljam? Megnézed ebben az állásban a feszültséget a kimeneten, szűrőkondin, híd egyenfeszültségű lábain (vagy a diódákon), diódák előtt a váltófeszültséget majd a kapcsoló kontaktusain, ahonnan a szálak érkeznek. Gondolkozol az eredményeken és következtetést vonsz le. Ha nem megy, kidobod. Az adaptert vagy amit akarsz. Hogy lehetne ebben többet segíteni? 5-6 fontosabb alkatrészről beszélünk, amiből egy sem ismeretlen.
. Kivittem egy nagy üres telekre és ott hangoltam vissza, de igencsak megszenvedtem vele.
)
Új hozzászólás Aktív témák
ekkold- AMD K6-III, és minden ami RETRO - Oldschool tuning
- Üzemidőt áldoz a fényerő oltárán a Garmin Fenix 8 Pro
- Vivo X200 Pro - a kétszázát!
- Akciófigyelő: Megnyílt a Xiaomi hivatalos magyar webáruháza
- Kodi és kiegészítői magyar nyelvű online tartalmakhoz (Linux, Windows)
- Google Pixel topik
- Samsung Galaxy S23 Ultra - non plus ultra
- iPhone topik
- NVIDIA GeForce RTX 5070 / 5070 Ti (GB205 / 203)
- PROHARDVER! feedback: bugok, problémák, ötletek
- További aktív témák...
- új, bontatlan Kingston FURY Impact 32 GB KIT DDR4L-3200 SoDIMM CL20-22-22 memória / kisker garancia
- Asztali PC , i5 10400F , RX 6600 XT , 16GB DDR4 , 512GB NVME
- Bomba ár! Fujitsu H760 - i7-6820HQ I 32GB I 500SSD I 15,6" FHD I Nvidia 4GB I Cam I W10 I Garancia!
- LG 32" ívelt Monitor 32MR50C-B
- Bomba ár! HP EliteBook 840 G8 - i5-1145G7 I 8GB I 256GB SSD I HDMI I 14" FHD I Cam I W11 I Gari!
- Telefon felvásárlás!! Honor 400 Lite, Honor 400, Honor 400 Pro
- Telefon felvásárlás!! iPhone X/iPhone Xs/iPhone XR/iPhone Xs Max
- Szinte új, minőségi, állítható ritkítóolló
- Gamer PC-Számítógép! Csere-Beszámítás! R5 3600 / GTX 1080 8GB / 32GB DDR4 / 512 SSD!
- Vadiúj videókártyák! Kamatmentes rèszletre is! Èrdeklődj!
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: CAMERA-PRO Hungary Kft.
Város: Budapest
