Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
CPT.Pirk
Jómunkásember
válasz
sörösló
#36899
üzenetére
Tényleg jó szerszám, fiatal koromban műanyag matchboxokat olvasztottam meg vele.
A mai napig aktívan használva van, csak a 75VA-s valahogy néha gyenge, lehet játszanom kellene a heggyel kicsit. Mondjuk feltenni egy egészségeset, aminek még nem vékonyodott el a csúcsa.
-
sörösló
aktív tag
válasz
tornas
#36895
üzenetére
"Én a csehszlovák pillanatpákámat (kb. 25 éves) 2,5 mm2-es huzallal szoktam használni"
Barbár szerszámgyilkos!
Tényleg megölhetetlen műszer, nekem is van kettő. Bár amióta van egy hőfokszabályzós (elektronikus) Wellerem, azóta ritkán kerül elő, de a kiszállós felszerelésben bérelt helye van. Én 1.5 mm2 huzallal használom, 45-55 mm hosszú heggyel és fürge ujjakkal szuperjó forrasztásokat lehet vele csinálni. A rátekerés helyett összenyomom a hegyét 5 mm hosszon kombifogóval, aztán már csak jó szem kérdése a jó eredmény!
Anno IC-ket kiszerelni is remek volt, amikor az IC hosszának megfelelő egyenes huzaldarab az összes 8 lábat egyszerre melegítette meg. -
#36898
Kernel
nagyúr
Roadstar23
#36897
Kernel
nagyúr
válasz
Roadstar23
#36897
üzenetére
Sikerült a Firefox hatékony közbenjárásával úgy megjeleníteni a képeket, hogy áttekinthetően kitöltse a monitort, noha igyekeztél mindent elkövetni, hogy szétfeszítse még az 1200 soros kijelző kereteit is.
Persze, ilyen előfordul, hogy nem minden fórumozó rutinos a képek átméretezésében, megvágásában, nem is ez most a lényeg.
Viszont a bekötéseket már nem böngészgettem, inkább eszembe jutott egy weboldal, hátha segít valamit:
http://www.autohifi-city.hu/?oldal=2&kat=59
Egy másik, hátha ez is érdekes:
-
#36897
Roadstar23
újonc
Roadstar23
újonc
Szevasztok!
Szeretném a segítségeteket kérni CD- s rádióm bekötéséhez.
Mellékelek 2 képet.
Az első a Corsámban lévő kazettás magnó Philips car400 hátsó csatlakozóinak rajza
(http://postimg.org/image/4t6zvdcxn/).
Felül jelzem a betű ikonokat, amelyek fel vannak tüntetve, alattuk pedig, hogy milyen színű drót tartozik hozzájuk.A második képen a beszerelésre váró ROADSTAR CD-308MP FM rádió csatlakozó rajzát láthatjátok (http://postimg.org/image/hwmyjtjkj/).
Szóval, hogyan kellene ezeket összekötni, hogy működjön az új Roadstarom.
Köszönöm a segítséget
-
tornas
őstag
válasz
Kernel
#36887
üzenetére
Én a csehszlovák pillanatpákámat (kb. 25 éves) 2,5 mm2-es huzallal szoktam használni és nincs problémám vele a tartósabb használat során sem. És nem melegszik jobban a páka, mint amikor a 1,5 mm2-es huzalt használtam, csak hamarabb "elégett".
A huzalt még azzal szoktam "tuningolni", hogy a vastagabb huzalra rátekerek néhány menet vékonyabb huzalt és a végén egy kicsit csúcsosítom. A lényeg az, hogy a vastagabb huzal felforrósítja a vékonyabb huzalt is. Így tudok akár SMD-ket is forrasztani.
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#36891
üzenetére
Az igen, van ára.
Most előszedtem a régi 3-way splitteremet, van egy masszív példányom, ami 2200MHz-ig átvisz a felirata szerint. Nem tudom mi a valóság, de úgy nézem megoldotta a TV gondot. Ezt utánakötöttem az erősítőnek, a kimeneteibe meg csak bedugtam a leónozott utp ereket.
-
Lompos48
nagyúr
válasz
CPT.Pirk
#36885
üzenetére
A legnagyobb baj az asszimmetrikus/szimmetrikus jelkezelés. Talán az lehetne a megoldás, ha a bejövő koax után tennél egy balun trafót, az szimetrizálna, ott osztanád a jelet 3 UTP kábelre, a TVknél pedig egyenként kellene egy-egy trafóval visszaalakítani.
Valami hasonló trafót kellene keresned.
Ebből pedig kellene 4 darab. Gondolom előbb egyetlen párral, egy-egy TV nél próbálhatnád sorban. Sajnos elég drágának tűnik, ellenben úgy néz ki, hogy lefedné a teljes frekvenciasávot.
-
Kernel
nagyúr
válasz
CPT.Pirk
#36885
üzenetére
Nyilván alapvetően hibás a koncepció, de esetleg baluntrafóval lehetne kísérletezni. Oda-vissza, vagyis az UTP-kábel két végén egy-egy balun.
Forrasztás: nagyobb hőelvezetés esetén nagyobb teljesítményű páka használata fontos körülmény. Ha pedig adott a megfelelő teljesítmény, azzal jól át is kell melegíteni a munkatárgyakat, nem csak ragasztgatni.
Aki használ esetleg csehszlovák pillanatpákát, arra is lehet ideiglenes alkalmakra rövidebb hegyet készíteni, ami túlterhelés neki, de jól bírja. A huzalvastagságot viszont nem érdemes növelni, maradjon lehetőleg 1,5 mm2.
-
CPT.Pirk
Jómunkásember
Adjatok nekem tanácsot DVB-C ügyben, mert nem jutok előre.
Kb. fél éve írtam, hogy lakásfelújításkor a szakik nem gondolták hogy a koaxot is be kellene húzni, így azt félrerakták a padlólapozásnál és csak a cat6-os UTP-t húzták be a lakásban, az viszont ott van mindegyik tévénél. Szóval jobb híján ezen kell mennie a DVB-C adásnak. Eddig úgy van, hogy egy VHF-UHF jelerősítő van azon a ponton, ahol véget ér a bejövő koax, onnan meg 1-1 UTP ér megy a 3 végponthoz, ezek össze vannak forrasztva, eddig ez adott viszonylag elfogadható jelerősséget, de így néhány adó nem nézhető, az alacsony jelszint miatt.Tegnap csináltam 75ohm -> 100ohm illesztő PI tagot mindhárom TV számára (4dB csillapítás), de vele még rosszabb lett a helyzet. Az sem segített, mikor kondenzátorral válaszoztam szét az ágakat, mindegy hogy bent volt az illesztő, vagy csak a vezetékek simán mentek a kondikra.
Szóval szerintem valami olyasmi kellene, mint pl. egy vhf-uhf erősítő de 3 szeparált leágazással, és / vagy külön jelerősítők a TV-k bemenetére.
A mostani helyzet biztosan nem jó, mert ahogy emelem az erősítést a mostani jelerősítőn, úgy romlik a képminőség mindegyik tévén.Teasüti: a forrasztás úgy általában:
Tiszta felületeket forrasztunk, a felületet át kell jól melegíteni, mert a meleg ón a hideg(ebb) felületen nem nyerő. Szóval pákát odanyomjuk a forrasztandó felülethez, majd rövid melegítés után mehet rá az ón, miközben még ott a páka a felületen. Házi célra maradj az ón - olom (SN-PB) forrasztó ónnál, ne ezüstössel próbálkozz.
Gyakori hiba kezdőknél, hogy a megolvasztott ónt a pákával viszik a forrasztandó felületekre, ez rossz megoldás, ilyenkor kárba megy az ónban lévő folyasztó szer, ami a könnyebb forrasztást hivatott megoldani. -
Teasüti
nagyúr
Amatőr kérdés: hol találok infót vezetékek szakszerű forrasztásához?
Laikusként egy katasztrófa, amit idáig alkottam.
UPS-hez akku összekötő vezetéknél is otthon találtam tömör rézvezetéket, amit réz csúszópapucsokra próbáltam forrasztani, nem sok sikerrel. UPS most halott. A forrasztás elengedett.Majd az IEC-Schuko lengőcsatlakozók beforrasztásánál is elég egyedi megoldásokra jutottam...
-
#22145024
törölt tag
válasz
repvez
#36882
üzenetére
Tapasztalat szerint nem segít. Inkább ott használták jellemzően, ahol rengeteg digitális buszt kellett behuzalozni (20-50-100db TTL/CMOS kapu-IC, még a hőskorból). Így az egyik rétegen ment egyik irányban, a másikon meg a másik irányban. De ezt sem az intelligenciája miatt (mert az jellemzően nem volt neki), hanem a munka repepetitív volta miatt engedták rá.
Jelenleg inkább csak kisebb részeken használják, de ott is előre leteszik az alkatrészeket és a programozónak is nagyon érteni kell hozzá, hogy rendesen fel tudja paraméterezni és jól optimalizált panelt kapjon a végén. De ezeket is inkább megcsinálják egyszer kézzel és legközelebb csak beillesztik egy másik projektbe, ha szükség van rá."Ti hogy oldjátok meg ezeket a 20as sorkapcsoknak a vezetékelését?"
Legtöbbször trackekkel. Ha nem jön össze, akkor légtakonyEagle-ben van olyan funkció, hogy az új, épp készülő trackkel el lehet tolni a már lefektetett vezetékeket?
Gondolom minden alkatrészed through hole, így még nagyon VIA-zni sem kell, mert eleve be van építve. (kivéve, ha pont fordított a sorrend egyik oldalon)Teasüti:
youtube: "how to solder a wire" -
repvez
addikt
válasz
#22145024
#36867
üzenetére
Az autó route talán abban azért segithet, hogy ha a a kapcsolatok 70-80%át jól megoldja akkor márcsak anak a néhánynak a helyét kell kitalálni, és ugy más lehet átláthatóbb .Mert csináltam egy tesztet,de már a 4. kapcsolásnál olyan helyen megy a vezeték ami elzárja a többi elöl az utat.
Ugy meg ha teleteszem átkötő vezetékkel akkor pont olyan keszekusza lesz az egész panel mint most .
Ti hogy oldjátok meg ezeket a 20as sorkapcsoknak a vezetékelését? -
donmackó
addikt
válasz
#22145024
#36880
üzenetére
Plusz mi használunk köztes anyagot is ami megfolyik a huzalok között.( szilfosz lemez) Így még erősebb kötés jön létre. Heggesztéskor szó szerint izzik a szénpofa és a két anyag is. Olyan komoly a cucc hogy ha az ember nagyon sokáig hevíti az anyagot akkor az elcsöppen/szétfolyik. És itt nem kis huzalokról beszélek (a legkisebb anyag 2x5 mm-es).
![;]](//cdn.rios.hu/dl/s/v1.gif)
-
#22145024
törölt tag
válasz
PH-User
#36877
üzenetére
Ez az egész "megoldás" kb olyan, mint amikor vki tarbanttal kezdte el fuvarozni a tüzépről a cuccot az építkezéséhez. Hiába van benne a katalógusban, hogy bő 400kg-mal terhelhető, az alapozás után nem sokkal be fogja adni a kulcsot.
Egyébként van pár olyan videó is - ezeket nem műkedvelő, klikk-vadász emberek, hanem villamosmérnökök tették fel, mint esettanulmányt - ahol elmondják a gyenge pontjait egy ilyen szerkezetnek, szemben egy igazi ponthegesztővel. És az igazit most megfelelően méretezettre értem, legalább trafó szintjén. Hevteltem én is barkáccsal, a 2x 1mm-es acéllemezhez még jó volt, de volt vagy 20kg csak a trafó, kb focilabda nagyságban. Egy ilyennek nem volt gond a többszáz pont sem. De akkor egy ilyen sovány teniszlabda méretből mit szeretnénk kihozni 50Hz-en?!
Donmackó-ék valszeg még a nálam járt barkácsnál is komolyabb eszközzel csinálják, és ne felejtsd el, hogy egy 1mm-es lemeznek lényegesen nagyobb a hőelvezető képessége, mint egy 1mm-es drótnak; vas-réz reláció ide vagy oda... -
moha21
veterán
válasz
tornas
#36874
üzenetére
Igen, ezt találtam. Elméletileg ebből kellene készülnöm holnapra mármint a témakörből, viszont a közös tárhelyünkre nem tette fel egy tanfolyamtársam így csak a google maradt. _
. Ezt próbálom átrágni csak 10 óra munka után már nem olyan az ember agya.Egyébként nem feszültségminimumra gondoltam, hanem a negatív csúcsértékre csak balfasz vagyok.
-
tornas
őstag
válasz
moha21
#36868
üzenetére
"Mi a helyzet feszültség minimumnál?"
Gondolom, a feszültség minimum nem azonos a negatív csúccsal. Inkább az lehetne kérdés, hogy milyen lehet a zárlat, ha az a felfutás vagy a lefutás egy adott pontján (negatív és pozitív oldalon egyaránt) keletkezik. Szerintem...
" Vagy a könyv azt is maximumértéknek veszi, tehát a negatív csúcsérék is számít ugye?"
Elvileg igen, mert végül is csak a polaritás "fordított" a negatív csúcsnál.
Ez a forrásod? [link]
-
repvez
addikt
válasz
Peter789
#36872
üzenetére
igy van nem egy bonyolult dolgot akarok vele csak a joystikemet szeretném gameportról USB-re átvezetékelni igy semmi másra nincs szügségem mint 3 fizikailag elkülönülö alkatrész vezetékeit összerendezni ugy hogy ebbe az egy panelra tudjam dugni öket és a későbbi bővithetőség lehetősége is benne legyen .
Mivel jelenleg csak 7 potméter és 32 mikrokapcsoló lenne használva igy később még 1 poti és még 32 gombbal lehetne bőviteni . Csak nem akarok 2x dolgozni vele.Tehát lényegébe csak sorkapcsok és Sub-D csati lenne a kapcsolásba semmi aktiv elem.
A lényeg, hogy kinézzen valahogy elférjen a helyén és szét tudjam csatlakoztatni ,mert most csak gányolva van -
-
repvez
addikt
válasz
Peter789
#36870
üzenetére
Köszi a bíztatást és ez valóban ne mlehetett egyszerű,de neked már gondolom volt benne gyakorlatod, mig én soha életemben nem csináltam még ilyet.
A doksi irója meg gondolom azért nem foglalkozott ilyesmivel,mert eladásra gyártotta a panelt és nem szerette volna ha másolják, igy csak azért adta meg a felfogatás méreteit, hogy rögziteni lehesen
-
Peter789
senior tag
válasz
repvez
#36865
üzenetére
én pont most végeztem ezzel, hétfőig még lehet változtatok apróságokat aztán mehet is gyártásba... 2 oldalon 3 sornyi tüskét nem egyszerű bevezetékezni, de még ez is megoldható ahogy a példa mutatja...
érdemes egy kis időt rászánni, párszor persze újrakezdi egyik másik részét az ember mire megtalálja az optimális elrendezést, de gyakorlat teszi a mestert...
autorouterrel csak szívtam eddig, nem láttam még olyat ami tényleg jól tette volna a dolgát...mellesleg gratulálok a doksi írójának, benne van a nyák és a felfogatási pontok pozíciója, de a csatik helyével nem is foglalkozott
így marad a subler / vonalzó / próbanyákos méricskélés...
-
papp053
tag
válasz
Kernel
#36855
üzenetére
Nos a standby panel kis trafoval megvan...
Most telorol vagyok, nem látom jól a rajzokat.
Leírnad legszíves pontosan mit hová kell kötni, jó szajbaragosan? Előre is köszi
Szerk: ''A Mute pedig a tunerpanelen (CN1 --> CN504) átmegy a CD/MP3 lap CN8 csatlakozójára, ahol egy vezérlőprocesszorról kap 5 V-ot.''
Szerintem ez az öt volt lenne az amit a lejátszó visszaküldött a ladanak, de az nincs meg csak a láda :-) -
moha21
veterán
Sziasztok!
A zárlati áram effektív értékének időbeli lefolyásáról szeretnék kérdezni.
Jegyzetben úgy van, hogy akkor szimmetrikus lefolyású egy zárlat, ha könyvből idézek : "Időben szimmetrikus lefolyású zárlat csak abban az
esetben lép fel, ha a feszültség csúcsértékénél
keletkezik."A tankönyv szerinte ettől eltérő esetben fellépő zárlat aszimmetrikus lefolyású.
Kérdésem : Mi a helyzet feszültség minimumnál? Vagy a könyv azt is maximumértéknek veszi, tehát a negatív csúcsérék is számít ugye?
A válasz szerintem az, hogy természetesen a negatív csúcsnál is szimmetrikus a zárlat, de azért kíváncsi vagyok. Olvasgatva, lehet ostoba kérdés, de ha már leírtam akkor elküldöm.
-
#22145024
törölt tag
válasz
repvez
#36865
üzenetére
Az autorouterrel valszeg több gondod lesz, mint nélküle. Az viszont sokat könnyít, ha a kapcsirajzot eleve úgy rajzolod meg "kinézetre", ahogy az a valóságban is el van rendezve, illetve ami a fizikai lábkiosztás. Ez után kényelmesen és értelemszerűen le tudod rakni a trackeket, hogy nem lesz ütközés
Az eredeti PCB-nél meg ki kell választani egy sarkot és ahhoz képest sublerrel már ki tudod mérni a csatik szélét. Onnét meg a katalógus megmondja, hogy mi a többi elméleti méret, amihez tudod igazítani a párjait.
Ezek a tüskesorok egyébként tükörszimmetrikusak, osztásuk 2.54mm; így ki lehet hagyni a katalógust is akár -
Teasüti
nagyúr
4x12V @4,2 Ah.
Most 7 Ah-ás akkuk mennek bele, ahogy kell.
Azért kettő látszik a képen, mert csak eddig jutottam a szereléssel.
24 voltos az UPS, vagyis ha jól gondolom páronként sorba kötve vannak, és a párok párhuzamosan.Elvileg végeztem is a forrasztással, mindjárt berakom a helyére. (Ha nem írok, már nem élek.
)Fogalmam sincs mi az. Nem értek hozzá. Reméltem felismerhető a hozzáértőknek.
Egyáltalán kell az oda? Legalábbis most kiselejteztem az előző gány akkukkal együtt.Ui: jah, amúgy igen, rövidre zárta a fém környezet. Nem figyeltem a szanaszét ágazó vezetékekre.
Talán az első képen éppen ez látszik. -
repvez
addikt
válasz
Peter789
#36864
üzenetére
[link]
Ezt a panelt akarom összeforgatni a saját tervezésúvel, a befoglaló méretek megvannak,de az alkatrészeké már nem .
És az a gondom, hogy mint a mellékelt ábra is muatja eléggé kis helyre kéne viszonylag sok vezetéket vezetnem és emiatt lenne jó ha autómatán megtalálná nekem a lehetséges helyeket ne nekem kelljen kisakkozni ,mert lehet 20 vezetékig jó vagyok de a 21.nél már mind a huszat más helyre kéne tennem akkor biztos szétvettne az ideg. -
Peter789
senior tag
válasz
repvez
#36863
üzenetére
az EAGLE-nek van trial verziója ami teljesen használható ha elég a max 100*80mm-es nyák és a 2 réteg, és lehet belőle gyártatásra is exportálni
kimérni nem egyszerű... ha nem érhető el ilyen jellegű dokumentációja, akkor vagy fogsz egy tolómérőt / vonalzót, vagy ha vessel egy ilyen nyákot
akkor ezt hozzáilleszve le tudod számolni, hogy hol helyezkednek el egymáshoz képest, feltéve hogy 0.1 inch egész többszöröse
viszont az automatikus tervezéssel ne nagyon számolj, nem igazán működőképes sehol, de a manuális tervezés nem is olyan durva dolog, bele lehet jönni hamar...
ha házi nyomtatós, vasalós vagy hasonló technikához kell, akkor még az expresspcb-t is tudom ajánlani - butuskább és nem tud értelmes formátumban exportálni, de nyomtatni lehet és egyszerű megtanulni a használatát
-
repvez
addikt
Valaki tud nekem olyan lehetőleg ingyenes progit mondani amivel nagyon egyszerü nyákterveket lehet késziteni és ki tudom benne választani a csatlakozók tipusait és automatikusan elrendezi a vezetőpályákat ,nekem csak össze kell kötni , hogy mi mivel kapcsolódjon.
A másik kérdésem, hogy hogy lehet megtervezni vagy lemérni azt,ha egy létező panelen lévő 2x10 és 2x8as sorkapcsokat egy másik panelre akarok összedugni ugy hogy szembeforditom egymásra mint egy szendvicset,de ugy hogy ne feszüljenek és passzoljanak a csatlakozások?
-
Lompos48
nagyúr
válasz
Teasüti
#36860
üzenetére
Van felül egy fekete szál, ami nem látszik hova megy.
Le kell ellenőrizni a csatlakozóban is a szálakat.
ezzel a közönséges fekete huzallal sorba lehet kötni az akkukat?
Bármilyennel. Be kell tartani a polaritásokat! Amire figyelni kell: a huzal keresztmetszete nagyobb áramnál lehet kevés. De attól még nem szikrázik. Ilyenkor melegszik a huzal, valamicskét csökken a feszültség is.
@PHM Szerintem is biztosíték. Nincs funkcionális szerepe, csak véd.
-
Teasüti
nagyúr
válasz
Lompos48
#36859
üzenetére
A képen a felső oldalon látható akku piros saruja, mikor megpróbálom rádugni az előtte lévő fekete vezetéket.
Hmm, a környezetre nem is figyeltem. De ettől sem kéne zárnia az áramkörnek, hacsak az a motor, vagy asztal nem ér hozzá a sárga csatlakozóban lévő fekete tüskéhez.Amúgy jól gondolom (laikusként), hogy ezzel a közönséges fekete huzallal sorba lehet kötni az akkukat?
Ez előtt is kókány megoldás volt, de az előző tulaj beépített vmilyen alkatrészt a két akku közé, amiről fogalmam sincs mire szolgál: -
Kernel
nagyúr
válasz
papp053
#36853
üzenetére
Közben megnéztem a többi rajzon, hogy a Standby a tuner CN1 csatlakozójáról kap nem is 5, hanem 10 V körül (Q716 emitter --> Q712 kollektor). De arra mutat több körülmény, hogy 5V is elég lehet neki, azért írtam előbb biztonsági okból egy ilyen minimumot.
A Mute pedig a tunerpanelen (CN1 --> CN504) átmegy a CD/MP3 lap CN8 csatlakozójára, ahol egy vezérlőprocesszorról kap 5 V-ot.
-
Kernel
nagyúr
válasz
papp053
#36854
üzenetére

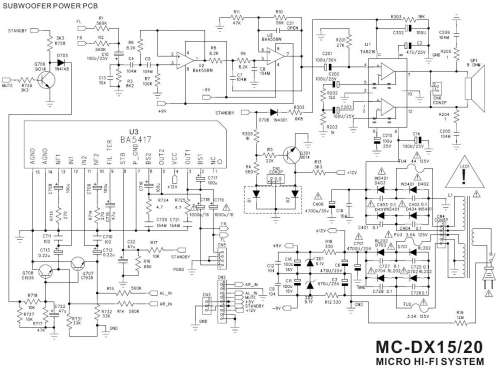

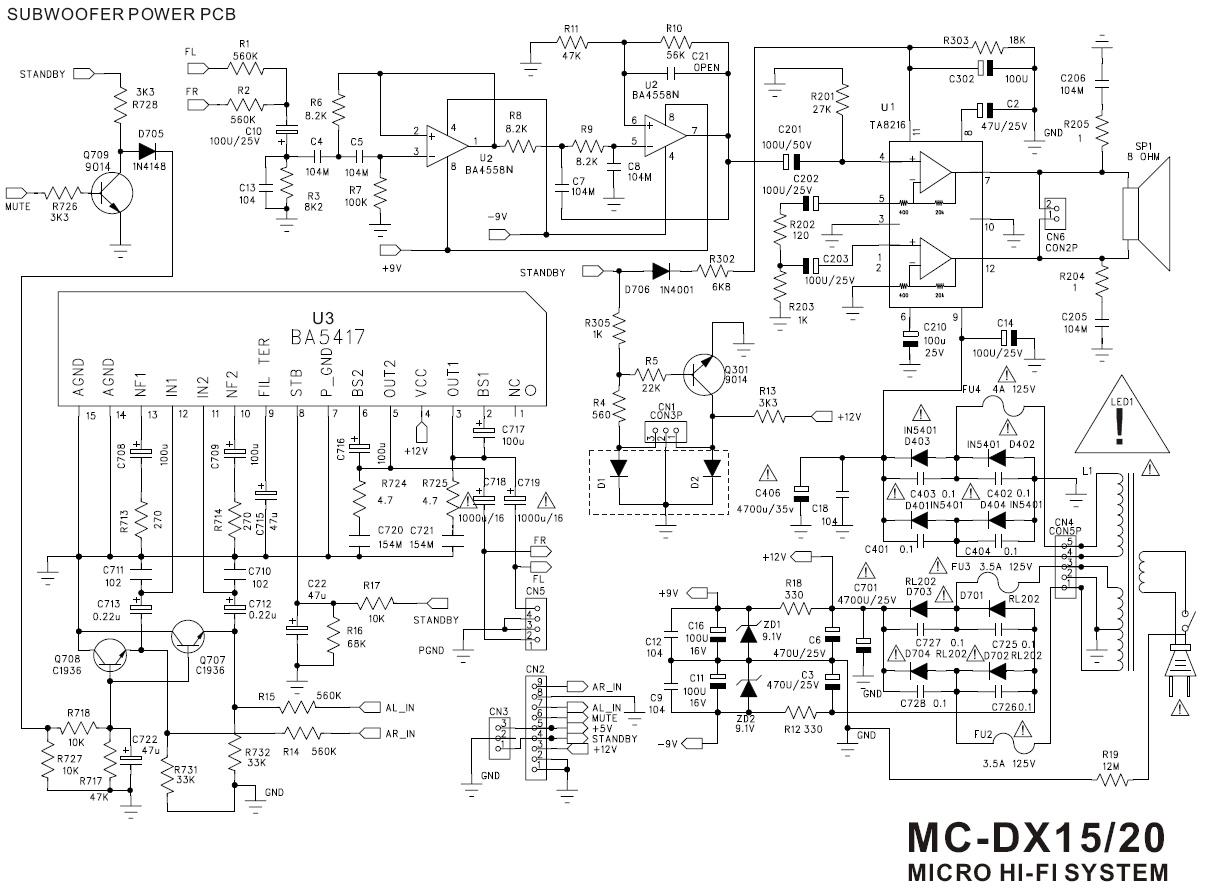

CN5 a bal-jobb hangszóró kimenete.

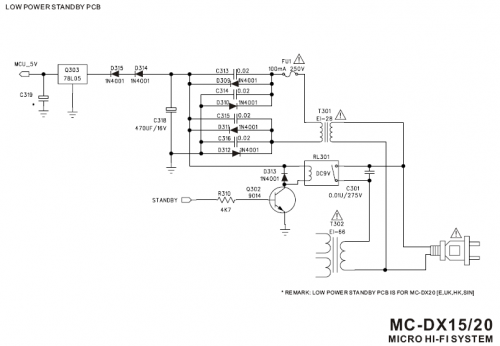

Az alábbi standby panel, kis trafóval, relével, szintén a subwoofer dobozában található? Mert akkor megvan az 5V is, nem kell külső táp. Ami egyébként sem kellene, én inkább leosztanám a belső tápot, esetleg beépítenék egy 78L05-öt, nyilván úgy praktikus.
Többi meg értelemszerű, a MUTE és STANDBY lábakra simán ráköthető GND-hez képest az +5V:
Ha csak ennyiből áll a készülék, ebből nem lehet probléma, vagy nagyon el kell rontani valamit, vagy eleve hibás a cucc.
-
papp053
tag
-
#22145024
törölt tag
válasz
PH-User
#36843
üzenetére
Ventivel ezt nem tudod érdemben hűteni. Egyszerűen a felépítéséből adódóan murdálna meg ekkora átvitt teljesítménynél. Csak annyival terhelheted (és azt is szakaszosan), amennyit el tud disszipálni különösebb erőlködés nélkül. Ha teszem azt Class-B a szigetelőanyag benne, akkor az max 130C°-ot bír el a legmelegebb pontján.
"Vajon mennyi ideig bírhatja ilyen üzemben egy ilyen trafó?"
Kicsit sok az ismeretlen a képletben. Ha mm-es lemezeket akarsz összegányolni, akkor meglehetősen hamar kifekszik; kb nincs értelme nekiállni. De ha sporadikusan, kis sarukat teszel akkucellákra, akkor meg valszeg párszáz évig fogja tenni a dolgát."vízhűtést kapna akkor növelhető lenne az élettartama?"
A trafóé még csak-csak, de a hálózat és a te élettartamod radikálisan le tudna csökkenni.
A többi moha21-nél...PTomi92
Az IP67-et is beírhatod a többi keresőszó mellé -
moha21
veterán
válasz
PH-User
#36843
üzenetére
Vízzel nem szoktuk hűteni a trafókat ( direktbe ), hanem akkor transzformátor olaj.
Írták, hogy a nem megfelelő nyomással is baj lesz.
Áramköltség. : Csutkán 1kVA-es a trafó, ezzel lehet számolni nagyjából.
Nem 2kW, hanem 2 kV. Ha meg nem arra gondoltál, akkor 1 kVA a transzformátor látszólagos teljesítméyne.
-
PTomi92
aktív tag
Sziasztok!
Müanyag, fém, kompozit kis méretű(pl 10x10cm) dobozokat szeretnék venni amikbe különböző áramkörök kerülnének beépítésre. Fontos, hogy víz,olaj,sár ellen védjen, esetleg elektromosan is szigetelve legyen. Tudnátok ajánlani oylan magyarországi üzleteket ahol ilyeneket árulnak készen?Előre is köszönöm a segítséget!
Üdv. -
PH-User
addikt
válasz
#22145024
#36842
üzenetére
Vajon mennyi ideig bírhatja ilyen üzemben egy ilyen trafó?
Ha ventilátoros hűtést kapna, esetleg, ha továbbviszem a gondolatsort, vízhűtést kapna akkor növelhető lenne az élettartama? Mondjuk az áramfelvétel sem mellékes, azért túl nagy költségekbe ne verjen...
[OFF_]Agymenés[_/OFF] -
#22145024
törölt tag
válasz
moha21
#36840
üzenetére
Azért arra mindenképp jó, hogy végtiszteséget adjon vki a trafónak.
Ahogy PH-user említette: "másra úgyse nagyon jó".Egyébként a másik probléma, hogy nem a megfelelő erővel történik az összenyomás. A 2kW egyébként annyira nem kevés, ha vékonyabb lemezekkel játszik az ember. Ha jól tudom, az akksicellákra kisebb teljesítményt használnak, mikor rápöttyintik a kivezetéseket; igaz, az csak pár tized vastag lemezke.
-
PH-User
addikt
válasz
moha21
#36837
üzenetére
Nos, akkor pár példa, amiket nézegettem:
Home Made Spot Welder Pt 1
Home Made Spot Welder pt 2
DIY Spot Welding Machine
Semi-automatic DIY Spot Welder 2,6V 1kA
52 VDC Microwave Oven Stick Welder
DIY homemade High Current battery tab series spot welderPHM - Igen, kis feszültség, hatalmas áramerősség.
-
moha21
veterán
Jogos / azért is tettem zárójelbe az ívhegesztőt /.
Viszont akkor is korlátozott a teljesítmény. Ponthegesztéshez óriási áramok kellenek ( ah nem csak kormolni meg füstölni akarunk .-)) ), ahhoz pedig igen nagy vezető keresztmetszet is kell. Nyilán lehet vele szórakozni, de a használhatóság az más kérdés.
(#36839) tornas: Csupán arra gondolok, hogy mikor játszottam egy ilyennel a gémkapocs lazán odaheggedt a transzformátor szekunder oldalán levő kábelsaruhoz. :_)
Ergó a válsz: igen elég, de szakmai szempontból nem tudom mennyire olvadtak egybe.
-
tornas
őstag
válasz
moha21
#36837
üzenetére
A 2 kV sem mindig 2 kV. Rémlik nekem pl. 2,5 - 3 kV körüli leadott váltófesz (feszkétszerezővel 5 - 6 kV egyenfesz).
"Egyébként önmagában is lehet hegeszteni a mikró 2kV-os szekunderével ezt tapasztalatból mondom, de nem ajánlom senkinek."
Erre elég a szekunder köri leadott kb. 500 mA is?
-
moha21
veterán
válasz
PH-User
#36835
üzenetére
De 3 menetes szekunderrel sem lesz hegesztő sem, a hegesztőtrafók karakterisztikája eső jellegű. / ívhegesztés /
Egyébként önmagában is lehet hegeszteni a mikró 2kV-os szekunderével ezt tapasztalatból mondom, de nem ajánlom senkinek.
(#36836) tornas: Nekem 6V rémlett, de ez lehet csak kósza emlék.
-
tornas
őstag
válasz
PH-User
#36835
üzenetére
Ha áttekered az egészet, akkor valóban nem.
Önmagában a mikrótrafónak van egy pár menetes, 4 V körüli szekunderje (legtöbbször piros a szigetelése), ami a magnetron katódjának a "fűtését" biztosítja. És van a sok menetes szekunderje is ami biza 2 kV körüli feszt ad le, mint gyorsító fesz (feszkétszerező kapcsolással kombinálva --> 4 kV).
-
#22145024
törölt tag
válasz
Skillet
#36827
üzenetére
Csak kereső által. Meg vannak ilyen retro fórumok, ott is érdemes bekérdezni, van aki tudja. A veendő szíjnak a hosszát meg úgy tudod megmérni, hogy "cérnából plagizálsz" egyet a két kerékre és utólag visszaméred a hosszát. Ahhoz hogy gumiszíj majd ráfeszüljön, értelemszerűen 1-2 mm-rel rövidebb kell, mint amit a "cérna" kiad.
PH-User:
gyakorlatilag az, amit videókban is láthattál. Bár ott soxor nem mutatják, hogy milyen hamar szét tud égni a trafó... -
tornas
őstag
válasz
Lompos48
#36831
üzenetére
"Nem tud sugározni/mérgezni/gyilkolni. Max. rázni."
Azt viszont rendesen, sőt ha úgy vesszük, akkor gyilkolni is tud --> 2 kV váltó.
Viszont önmagában nemigen használható, mert amennyire jól tudom, akkor még túl is van gerjesztve a vasmagja és ezért melegszik elég gyorsan valamint nagy az üresjárati áramfelvétele is.
-
-
Lompos48
nagyúr
válasz
PH-User
#36830
üzenetére
Semmi. Azt kell megnézni, hogy mekkora teljesítményt tud leadni, majd - feltételezem eszerint újratekercselni a szekundert. Sugárzás pedin nonszensz, azt a magnetron csinálja, ami egy egészen más alkatrész a sütőben. Magára ugyanolyan vas-réz-szigetelőanyag, mint minden más trafó. Nem tud sugározni/mérgezni/gyilkolni. Max. rázni.
-
darvinya
titán
Sziasztok
Van egy Samsung B530 LCD Tv-m.
Egyszer csak elment a hangja, utána elment a kép is.
Készenléti LED világít, ha kikapcsolom.
A bekapcsoláskor jelzi rendesen, hogy bekapcsol.Néztem a táp panelt, de semmi púpos kondi, elfüstölt egyéb alkatrész nincs rajta.
Mi lehet a gondja, azaz merre induljak?
-
Skillet
addikt
-
Skillet
addikt
válasz
#22145024
#36824
üzenetére
igazad lehet. felhívom őket. csak van elég nyűgöm amúgy is. holnap is az autót basztatom, de olyan rohadt hideg van, semmi kedvem. magnót legalább lehetne itthon szerelni, nem?
méretre biztosan nem faragok szíjat
itt van mindkettőnél lapos szíj. oda nem lesz jó a kör keresztmetszetű.
vagy igen? ez nekem új. bár nem mintha amúgy nagyon otthon lennék a híradástechnikában.
de amúgy sem tudom a méreteket. azért lenne jobb egy szett.
na majd lesz valami. dec közepéig össze kell hozni. akkor viszem vissza apósnak a magnókat. legalább az egyiknek nem ártana működnie. -
Lompos48
nagyúr
válasz
PH-User
#36823
üzenetére
Rádiós üzemmódban az RA Mute testen a TA Mute "1" állapotban, magnósban a TA testen és az RA "1" állapotban kell legyen, hogy egyik vagy másik vonalat engedélyezze avagy tiltsa. Az "1" állapot nem jelenthet pluszra kötést, mert (legalábbis a rajz szerint) a Q201, 202, 391, 392 bázisaiban nincs ellenállás, ezt valamilyen módon a processzor intézi.
Azt meg kellene mérni, hogy nem-e azért kicsi/semmi a hangerő, mert a Q391, 392 tranzisztorok nyitva vannak, ezzel blokálva a magnójelet. Ez nullaközeli kollektorfeszültséget és 0.7V körüli bázisfeszültséet jelentene. Az ellenben megpróbálható, hogy a Q391, 392 összekötött bázisait egy kis ellenállással a testre kötöd, ezzel biztosítva azok lezárását.
Az is megnéznivaló, hogy a processzor 60-as lábán milyen feszültség mérhető. Ha minden igaz, TA állásban ott 5V-nak kellene érkeznie. Ezt pedig valahogy a kazettabehelyezés is befolyásolhatja.Egyébként a jelek bekötése a korrekciós áramkörök kiiktatásával helyes kellene legyen. A VIPowER útmutatása is ezt mondja.
-
#22145024
törölt tag
válasz
Skillet
#36820
üzenetére
Telefon ált. egyszerűbb. Így nem kényszeríted rettenetes fárasztó olvasásra, pláne írásra a menedzsmentet. Én meg is értem, hogy a legtöbbje válaszra sem méltat. Nem elég, hogy nem hagysz ott több millát hetente, még ilyennel is feltartod őket
(BTW, úgy tudom, a szetben nemcsak szíjak, hanem nyómó és egyéb görgők is vannak. Ha jót akarsz, akkor érdemes minden ilyet cserélni.
Meg még annyit, hogy ugyan a magnókban soxor négyzetkeresztmetszetű szíjakat használnak, de ha megelégszel a körátmérőssel, akkor zt kapsz az o-ring kft-nél. A nyugati és az oktogon közt vannak, párszáz méterrel "fentebb". A neten megtalálod a forgalmazott méreteket, raktárkészletet és asszem az árakat is. Egyébként sem drágák, hacsak nem vmi HNBR-es "mindenálló" fajtát kérsz. Sőt, van pár fajta folyóméterre is, amit pillanatragasztóval tudsz gyűrűvé alakítani. A magnóba valszeg jó a sima CA ragacs is, nem kell a spéci) -
Skillet
addikt
válasz
#22145024
#36807
üzenetére
írtam két helyre is. azt hiszem sal és sini. a nedisnél nem találtam mail címet. rákérdeztem a teljes szíjszettre mindkét típusnál. hátha. gyanítom már a szett is egy vagyon lesz a deck értékéhez képest. nemhogy a munkadíj.
majd még meglátom. talán megcsinálom magam. nem hiszem, hogy nagy kaland. köszönöm. -
Hujikolp
őstag
5050 Pure White LED Module
SpecificationInput voltage: 12VDC 50-60Hz
-
-
Lompos48
nagyúr
Azért ez a terület akkor sem volt a mesék/viccek terepe. Olyan feltételek mellett nem kapcsolható össze a 2 hálózat. Ugyanakkor ha össze lettek kötve és valamelyik oldalon a hálózat nem bírja a "ritmust", akkor automatikusan szétkapcsolják. Tény, hogy a '80-as évek végefelé nálunk pl. nem volt ritka a 47.5-48Hz-es hálózati frekvencia sem, de akkor nem voltunk hozzákötve az európai gerinchálózatoz.
-
mezis
félisten
válasz
Kernel
#36779
üzenetére
"Csak előbb persze pontosan be kellett szabályozni a generátort a műszerekkel, hogy minden egyezzen, a feszültségkülönbség megszűnjön a hálózathoz képest, majd rákapcsoltuk. Utána már viszi magával a hálózat a generátort (szinkronban), lehet szabályozni, hogy rátermeljen vagy fogyasszon stb."
Még a KGST-s időkből hallottam olyan pletykát, hogy volt egy tagország, amelyik direkt kissé alacsonyabb fordulaton járatta a generátorait, ezáltal "lopta" a szomszédoktól az áramot...
-
mezis
félisten
"Az Energy Saver Pro megrendeléséhez töltsd ki a lenti adatlapot és kezdj el pénzt megtakarítani most!
Igen! Megrendelem az Energy Saver Pro-t,® mert csökkenteni akarom a villanyszámlámat akár 75%-kal. Ha nem csökken a villanyszámlám, visszakapom a 100%-át annak az összegnek, amit az eszközért kifizettem, mert a vásárlásom egyúttal pénz-visszafizetési garanciát is jelent.
Mivel ma rendelem meg, szerda, 27 november, 2013 ezért akciós áron, 18400.00 Ft-ért kapom meg az eszközt, a normál ár 38500.00 Ft (ezzel már most spórolok 8650.00 Ft-ot) Ráadásul, a mai akció részeként a házhoz szállítás ingyenes lesz (vagyis így még 3000 Ft is megspórolok).
Megértem, hogy a vásárlásom semmilyen kockázatot nem hordoz, mert a számla kiállításának napjától számított 60 napon belül lehetőségem van visszaküldeni a terméket, és visszakapom a pénzemet."
Bár volt itt a fórumon ez mostanában. Van olyan , aki ezt megveszi ? Annak is több a pénze mint az esze - még akkor is, ha csak annyija van, amennyit visszakapott az utolsó húszasából amikor kifizette a csodakütyüt.
-
#22145024
törölt tag
válasz
Skillet
#36800
üzenetére
Ha megvan a konkrét tipus, akkor az alapján (is) tudsz venni, akár komplett javító-szetet, így elkerülhető, hogy kimarad ez-az. Pl az AIWA-hoz tuti lesz kompletten. Ha te magad nem akarsz vele bajlódni, akkor kérdezz rá a botban, hogy kit ajánlanak. Mondjuk by default gazdasági totálkár egy ilyen...
-
djula
aktív tag
Sziasztok, égen földön keresek egy 680pF-os, 2kv-os kerámia kondit, de nem találok Pesten boltot, ahol lenne ilyen.
Tud valaki tippet adni, hol nézzem meg? Hallottam egy szervízt kispesten az Ady Endre úton, de nincs semmi elérhetőségem, ezt a boltot ismeri valaki?
Köszi! -
Kernel
nagyúr
válasz
Batman2
#36801
üzenetére
Vannak komolyabb zseblámpák is, párhuzamos Li-ion akkuval, épp itt volt nemrég a topikban is a link a külföldi webáruházhoz, 3 cellás stb.
Nem jelent problémát, simán kiegyenlítődik a feszültség, túltöltés lehetetlen. Ha egyik hibás lenne, akkor lenne gond. Persze, itt egészen másból indult ki a téma, feszültségforrások párhuzamos kapcsolása mindig egyedi megfontolást igényel.
De egyébként kapcsolóüzemű tápok kimenetének párhuzamos kapcsolása sem akkora horror, mint hinnénk, első ránézésre. Itt nem csak is azokra a dupla tápegységgel épített berendezésekre gondolok, amit például TV-adóknál is használnak, modulátorok stb., ahol eleve úgy tervezik, hogy simán össze van kötve a két kimenet, a két tápegység egyszerre vagy külön-külön is működhet, és két hálózati csatlakozóval van ellátva, a kétirányú tápláláshoz.
De általában egy normál konstrukció is csak annyit tesz, hogy ha a kimenetén kicsit nagyobb feszültséget észlel a szabályzókör, akkor primer oldalon leszabályozza a teljesítményt. Növekvő terhelés hatására, amikor lejjebb esik a feszültség, elkezd felfelé szabályozni, így a két tápegység szépen össze tud dolgozni. A benne lévő diódák pedig eleve adottak, az elválasztáshoz.
-
Kernel
nagyúr
válasz
Skillet
#36800
üzenetére
Szokott ilyen is lenni, kiválik a szilikonolaj-adalék, amivel lágyítják a gumit. Anélkül meg szétrepedezik, az sem jó. Ez gyártástechnológiai kérdés, vannak másféle gumik, amiből nem válik ki. Vagy nincs is benne, vagy jobban rakják össze, ki tudja.
Távszabályzók gumilapjánál is vannak márkásabb típusok, főleg japán stb., ami 15 év után is száraz és még működik is, másikból meg rövid idő alatt kiválik a ragacsos szilikonolaj, a nyomkodás hatására.
-
Batman2
őstag
A laptop akkukban is gyakran vannak cellák párhuzamosan kötve, pláne régebbi, nagyobb kapacitásúakban.
Igaz ezek új koruktól fogva együtt vannak.
Az biztos, hogy egyformák lell legyenek, és együtt kell őket cserélni is, különben mindkettő tönkre megy hamar.Párhuzamos használatnál igazából jó lenne diódákkal elszeparálni az akkukat egymástól, így mindegyik annyival járul hozzá a közöshöz, amennyivel tud, üzemen kívül pedig nincsen kapcsolat közöttük, az esetleges cella zárlatos példány nem szívja le a többit is.
Üdv.
Anno IC-ket kiszerelni is remek volt, amikor az IC hosszának megfelelő egyenes huzaldarab az összes 8 lábat egyszerre melegítette meg.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
)
Ahogy PH-user említette: "másra úgyse nagyon jó".
Új hozzászólás Aktív témák
Hirdetés
ekkold- AMD K6-III, és minden ami RETRO - Oldschool tuning
- Formula-1
- Macron betiltatná az EU-ban a közösségi médiát a 15 év alattiaknak
- Házimozi belépő szinten
- Synology NAS
- NVIDIA GeForce RTX 5070 / 5070 Ti (GB205 / 203)
- Melyik tápegységet vegyem?
- D1Rect: Nagy "hülyétkapokazapróktól" topik
- Fűnyíró topik
- Hálózati / IP kamera
- További aktív témák...
- Xiaomi Redmi Note 11 Pro 128GB, Kártyafüggetlen, 1 Év Garanciával
- HP Probook 640 G2 (14/i3-G6/8GB/256SSD/Magyar/Win11) - Szép!
- ThinkPad P1 Gen3 15.6" 4K IPS i7-10850H Quadro T1000 32GB 1TB NVMe magyar vbill ujjlolv IR kam
- Gamer Gép - MSI PRO H610M, Intel I7 12700KF, 32GB DDR4, RTX 4070 12GB , 4 TB M.2 SSD, 550W
- Samsung Galaxy S10+ 128GB, Kártyafüggetlen, 1 Év Garanciával
- Telefon felvásárlás!! Samsung Galaxy A16, Samsung Galaxy A26, Samsung Galaxy A36, Samsung Galaxy A56
- Microsoft Surface Pro 7 - Újszerű, dobozban, gyári töltővel, billentyűzettel
- Csere-Beszámítás! Custom vizes számítógép játékra! I7 12700KF / RTX 3090 / 32GB DDR5 / 1TB SSD
- Bomba ár! Dell Latitude E6500 - Intel P8600 I 3GB I 160GB I DVDROM I 15,4" WXGA+ I Garancia!
- ÁRGARANCIA! Épített KomPhone Intel i9 14900KF 32/64GB RAM RTX 5070 12GB GAMER PC termékbeszámítással
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
