Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#37098
Doki16
addikt
gyenesmartin
#37096
Doki16
addikt
válasz
gyenesmartin
#37096
üzenetére
Tapasztalatom egy ilyennel van. Egy kis helységben használom kb. 1.5mx2.5m. Nagyon jó fényt ad simán jobb mint egy kompakt fénycső.
Ha valóban 36W-ot szeretnél akkor ahhoz 3A kell. Ajánlott egy 4A-es tápegység hozzá. PC tápra is nyugodtan kötheted, legfeljebb jól túl lesz méretezve.
60-as égőhöz képest biztos erősebb lesz. Sokat számít, hogy hova fogod elhelyezni, de ez már dekor kérdés
-
bandi94
tag
Sziasztok!
Van egy hangerőpedálom a gitáreffekt táblában.Az a bajom vele, hogy a karakterisztikában ahogy szép lassan nyomom a pedált van egy nagy ugrás.Az lenne a kérdés hogy meg lehetne e oldani azt hogy az ne legyen benne ( próbáltam többféle potival is).Mi történne ha tandem potit használnék sorbakötve?
-
#37096
gyenesmartin
őstag
Doki16
#37094
gyenesmartin
őstag
válasz
Doki16
#37094
üzenetére
Akkor ha veszek 2m ilyen 5630-ast Az bevilágítaná szépen a szobát? Ez kb 36w. Jelenleg egy 60-as égő van, de nem valami erős.
Illetve mennyire érzékenyek ezek a feszültségesésekre? Van itthon egy trafóm ami minden gond nélkül elbír egy 8w-os neont. KB 12-ről 11.9-re esik le a feszültsége. Ez elég lenne neki, vagy inkább egy pc tápra kössem rá? -
#37094
Doki16
addikt
gyenesmartin
#37092
Doki16
addikt
válasz
gyenesmartin
#37092
üzenetére
Én ilyet vettem szerintem nem drága, ahhoz képest, hogy mennyivel jobb az 5050-nél.
RGB-be azt bele kell kalkulálni, hogy ha csak egy színt világítasz akkor drasztikusan csökkenni fog a fényerő. Leginkább díszvilágításnak szoktuk használni.
-
#37091
csabyka666
veterán
PHM
#37088
-
#37090
Kernel
nagyúr
csabyka666
#37085
Kernel
nagyúr
válasz
csabyka666
#37085
üzenetére
Ezek a közepes áramú (200 mA körüli) töltők 15-16 órás időzítővel ellátottak, vagyis nem véletlenül kapcsolt le. Van egy tippem, hogy mindig ezt fogja csinálni. Töltésérzékelőt (-dU) nem tartalmaz, csak egyszerű biztonsági időzítőt.
Nem kvarc időzítő van benne egyébként, csak RC-alapú CMOS számláló, ami egy kondenzátor néhányszori töltését-kisütését számolja. Vagyis nem túl pontos, de a célra megfelel.
A 170-190 mA elvileg úgy értelmezendő, hogy 4 cella vagy 2 cella. A Varta töltőnél szokták például így megadni. Mivel ezek stabilizálatlan, trafós töltők, 2 soros cellára valamivel több áram jut, mint 2x2-re.
Mivel a töltő árama nem éri el a kapacitás tizedrészét sem, ez a töltő túltölteni, vagyis túlmelegíteni képtelen ezt a nagykapacitású cellát, így nem gond, ha már részlegesen töltött állapotban raktad be. A felesleget simán elfűti.
Más esetben az is előfordulhat, hogy kevés neki a 15 óra, rá kell indítani még egyszer, vagy nagyobb áramú töltőt használni.
-
#37089
Doki16
addikt
gyenesmartin
#37086
Doki16
addikt
válasz
gyenesmartin
#37086
üzenetére
Ha teheted inkább az 5630-as ledet válaszd. Észrevehetően erősebb az 5050-nél. Még annyi, hogy ne RGB legyen, mert az a három színből "keveri" ki a fehéret.
-
#37088
PHM
addikt
csabyka666
#37085
PHM
addikt
válasz
csabyka666
#37085
üzenetére
Ez egy sokismeretlenes egyenlet, nehéz lesz rá releváns választ adni.
- Nem tudni, hogy ki voltak-e sütve az akkuk töltés előtt, ezáltal
bizonytalan, hogy mennyi maradék töltés lehetett bennük.
- Ha jól sejtem, ez egy egyszerű töltő, ami nem detektálja a cellák
feltöltöttségét, csupán adott idő után lekapcsol.
- Azt sem tudni, mennyire voltak melegek a cellák a töltés végén.
Ez azért lenne fontos, mert ha az akku feltöltődött, a további töltőáram
már csak melegíteni fogja.
- Igazából az sem biztos, hogy teljesen feltöltődtek az akkuk.
- Azt sem tudni, mennyi is volt pontosan a töltőáram. Ráadásul ez
valószínűleg nem is stabil, valamelyest befolyásolja a cellafeszültség.
- A bevitt töltésmennyiség a veszteségek miatt mindig több, mint az
akkucella névleges kapacitása.
Egyszóval így nem lehet megállapítani az akkuk kapacitását.
Fix kisütőárammal viszont igen, de az már egy másik történet. -
#37087
PHM
addikt
gyenesmartin
#37086
PHM
addikt
válasz
gyenesmartin
#37086
üzenetére
Világításra én inkább fehér led szalagot használnék.
Hogy hideg, meleg, vagy neutrál, az már egyéni ízlés kérdése.
Szerk: Itt érdemes érdeklődni még. -
#37086
gyenesmartin
őstag
gyenesmartin
őstag
Gondolkoztam, hogy a világítást led szalaggal kéne megoldani. Szerintetek egy 2m-es RGB-s led szalagnak elég fényereje van, hogy bevilágítson egy 4x3-as szobát? Ennyit tudok róla: SMD5050 - RGB - 14W/m - 840Lm.
-
#37085
csabyka666
veterán
Üdv mindenkinek!
Akkumulátorok töltésével kapcsolatban szeretnék kérdezni tőletek.
Tegnap vásároltam 4 darab 2750mAh-s AA-s akksit (valami kínai, számomra ismeretlen márka), és este 8-kor tettem fel tölteni őket. A töltő leírásában az szerepel, hogy az AA-s akksikat 170-190mA-rel tölti. Ma délelőtt 11-kor lekapcsolt a töltő, és arra lennék kíváncsi, helyesen gondolom-e ezt az egész töltési folyamatot...?
Szóval tegyük fel, hogy 180mA-rel töltöttem az akksikat, és tettem ezt 15 órán keresztül. 15 × 180mA = 2700mA, tehát ennyi "rakott" volna a töltő az akksikba? Furcsa, hogy viszonylag pontosan kijött, szóval az érdekelne, hogy egyáltalán jól számoltam-e, illetve inkább úgy kérdezném, hogy így kell-e számolni a töltési időt?
Köszönöm a válaszokat előre is!
-
válasz
darvinya
#37080
üzenetére
Most néztem át elég nagy nagyításba semmi nem látszódott egyik panel fóliáján sem
Viszont csinált az imént egy olyat is,hogy az áram alá helyezés után a "szokásos" LED felvillanás majd 1-2 perc elteltével amikor kihúztam a tápkábelt hosszabb időre elkezdett világítani a készenléti LED(természetesen amíg az elkók ki nem ürültek)
Nekem az lenne a lényeg,hogy monitornak jó legyen a TV része nem érdekes. -
darvinya
titán
válasz
totya694
#37079
üzenetére
Biztos nincs forrasztás lazulás a táp panelon vagy érintkezési hiba?
Nemrég az én Samu tv adta meg magát egy hajszál szakadás lett a táp panelon.
LED világított, de semmi.
Ki-be vettem a táp panel és a mozgatás közben helyre rakta bekapcsolt, de még ekkor sem volt háttér világítás.
Kis idő múlva visszajött, de kis tv mozgatásra el is ment.Ha ott minden rendben, akkor tv alaplap halt be, de azt nehéz javítani.
-
válasz
totya694
#37077
üzenetére
Sajnos a helyzet változatlan.(Egy csatlakozó volt leszakadva amit vissza forrasztottam)
A 3,3V több helyen is mérhető ami a LED felvillanása után is jelen van.Próbáltam a gombsor lehúzása után is indítani de az sem hozott eredményt.Esetleges hiba ként talán még annyi fordulhat elő,hogy a 4 db vezetéket én szép sorba forrasztottam vissza ahogy azok az alsó csatlakozóban is voltak -
Kernel
nagyúr
válasz
tornas
#37070
üzenetére
Később láttam (a szöveget előzőleg nem figyeltem annyira), hogy a Q1 a bemenőfeszültség csökkentésében játszik szerepet, miután a Viper12 normál hálózati fázisfeszültségre lett kitalálva (vagyis annak pufferelt értékére), nem pedig vonali feszültségre.
Csak hirtelen azt hittem, hogy a Q1-gyel egy egyszerűbb passzív PFC-t igyekeznek utánozni, de jobban megnézve más a helyzet. Illetve már az is furának tűnt, hogy ilyen kis teljesítményre minek is PFC? Felesleges.
-
Kernel
nagyúr
válasz
Kernel
#37074
üzenetére
Pontosabban ezt úgy kell elképzelni, hogy az utcai trafóknál 3x 230V a szekunder és mindháromnak van középcsapolása is.
Tehát így adott a 3x 115 V is, sőt 3x 230 V is. Nagyobb, illetve ipari fogyasztókhoz, 3-fázisú motorokhoz stb. Ugyanakkor a régi, 110 V-os készülékeket sem kellett kidobni, ami órási problémákat okozhatna, ha hirtelen át kellene állni 230 V-ra.
-
Kernel
nagyúr
válasz
atesss
#37071
üzenetére
Univerzális tápegység, aminek a célja, hogy az USA hálózaton 115 vagy 2x115, esetleg 3-fázisú rendszerről is működjön.
Ott ami gyakoribb, hogy az utcai elosztók trafói 230 V középcsapolású szekunderrel bírnak, vagyis így lesz 2 fázis, 2x115 V. Vagy korábban 2x110V. A nagyobb távolságú szállítás történik 3-fázison, bár az is lehetséges, újabban már a kisfeszültségű rendszerekre is kiterjesztik a 3 fázist.
Kisebb lakásokba elég bevezetni egy fázist (mint nálunk is), családi házakba, nagyobb teljesítményigényre (fűtés, szárítógép stb.) bekötik a 2 fázist, amire csatlakoztatni lehet a nagyobb berendezéseket, ami 2x115 V bemenettel rendelkezik.
Mint ahogy nálunk is 3 fázisra kötik a hőtárolós kályhát. Csak míg nekünk 3x 230 V van, ott összesen 1x 230V-ot tesz ki a két fázis, vagyis jó vastag vezetékekkel kell szerelni, azonos teljesítmény eléréséhez.
E kis kitérő után a kapcsolás: 3 fázis egyenirányításához továbbra is 3 vagy 6 db dióda szükséges (félhullám / teljes hullám).
Ebben a kapcsolásban azonban az egyik Graetz-híd a P1-P2 fázisok vonali feszültségére kapcsolódik, és a GND-hez képest egyenirányít. Másik híd az N-P3 fázisfeszültségre, és szintén GND-hez képest dolgozik.
Tehát így biztosítva van az univerzális táplálási lehetőség, a helyszíni adottságok függvényében, illetve fáziskimaradás esetére is. Az áramkörhöz egyébként felesleges lenne 3 fázis, a jelentéktelen teljesítmény miatt.
A hidak után egyébként nem puffer következik (eredő 110 nF ehhez azért kevés lenne), hanem a Q1 egy PFC-áramkör.
A VIPer12AS pedig a kapcsoló FET / vezérlés.
-
Üdv!
Vettem egy Samsung T240HD típusú LCD TV-t.A készülék áram alá helyezése során csak felvillan a készenléti LED és ennyi.A tápján az 5,3V és a 15V is megvan nincs púpos kondi és az inverter trafón sem látszik,hogy le lenne égve.Esetleg valakinek ötlete?
Ja még annyi,hogy a TV oldalán van egy manuális csatorna,hangerő,menü váltó gomb sor nos az le volt szakítva amit vissza forrasztottam.
Ilyesmi kivitelű kábel ment rá csak épp 1 szürke és 3db fehér. -
Lompos48
nagyúr
válasz
tornas
#37070
üzenetére
Találtam egy olyan kapcsolási rajzot egy 3 fázisú tápegységről, amelyben a 3 fázis egyenirányítása 2 db Graetz-híddal van megoldva+ utána a puffer.
Én érdekesnek találom ezt az alkalmazási módot a hidaknál.Nincs benne semmi csoda, vesd össze a 2 rajzot:
Csak össze kell kötni a 2 hidat.
-
atesss
addikt
válasz
atesss
#37065
üzenetére

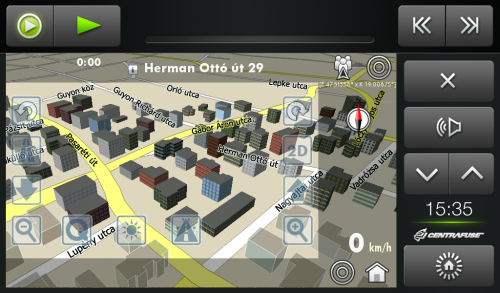

Nos az átalakító megvan, össze is szerelte az ismerős vele, minden oké elvileg.
Csak a gyakorlatban nem megy a tolatókamera, nincs kép a fejegységen.
Tápot megkapja (a tolatólámpával van párhuzamosan kötve), át is váltott éjszakai módba.
Korábban ki lett már amúgy probálva (a végleges beszerelése előtt), össze lett dugva végig RCA-n keresztül, és működött.
Mint kiderült, azért lett beiktatva közé egy 2,5-ös jack, mert ez volt az egyetlen, amit a beszerelést végző szerelő át tudott vezetni a szűk helyen a karosszériánál.
Csatlakozót forrasztani úgy látszik nem tudott/nem akart...
Ettől még persze elvileg mennie kéne, de végül úgy néz ki mégis valamelyik átalakítónál lehet a hiba.
Jövő héten megpróbálok én ránézni. -
tornas
őstag
Sok Mikulás-csomagot Mindenkinek!
Találtam egy olyan kapcsolási rajzot egy 3 fázisú tápegységről, amelyben a 3 fázis egyenirányítása 2 db Graetz-híddal van megoldva+ utána a puffer.[link]
Én érdekesnek találom ezt az alkalmazási módot a hidaknál. Csak szerintem az egyik híd 2 fázist kap, míg a másik 1 fázist és a nullát kapja meg, mégis közösítve van a két híd pozitívja és a negatívja. Ez hogy lehet??
-
Batman2
őstag
válasz
stmiklosi
#37066
üzenetére
Nálam is melegszik kissé a dióda is, ugyanúgy henger alakú, műanyag tokosat használok és szintén vagy 2 milliméteres a lába.
A panelt úgy szoktam mostanában készíteni, hogy két oldalas nyák és az egész alsó oldala föld pont, oda csatlakozik minden föld. ez garantált elég nagy méretű (átmérőjű), és elég kicsi ellenállású vezetést tesz lehetővé !Köszi, utána nézek még további adatlapoknak, kapcsolásoknak !
Üdv.
-
Batman2
őstag
válasz
Lompos48
#37064
üzenetére
Még egy két adalékot hozzá teszünk a hővezetési egyenlethez és máris csak ott tartunk, amennyit az én esetemben fűt el, ami 14W körüli. Akkor ezek szerint ennél sokkal többet nem igen lehet belőle kihozni, mondjuk talán még 20W körülre fel lehet menni, extra nagy, vagy ventilátoros bordával.
Köszi !
Üdv.
-
CPT.Pirk
Jómunkásember
Maximum 1A méréshatárú 7*7 centis Ganz vagy hasonló mutatós árammérője nincs valakinek? Vevő lennék rá!
Most kezdem a csöves erősítőm végleges verziójának megépítését és jó lenne a betervezett feszültség mérő műszer mellé egy áram mérőt is tenni. Meg lesz két vu méter is rajta. -
stmiklosi
tag
válasz
Batman2
#37063
üzenetére
Szevasz!
1 adatlap, nem adatlap...
http://www.alldatasheet.com/datasheet-pdf/pdf/8737/NSC/LM2588.html
Ennek az oldalán pl. a 22. oldalon már vannak különféle applikációk, de nem néztem végig csak 8-at.
Meg van máshol is adatlap, bogarászni kell, ha valami nem megy.
A tekercs észrevehetően nem melegedhet. Kínosan ügyelni kell az egypontföldelésre, nyákon kivitelezve vastag rézhuzalt kell "erősítésnek" ráforrasztani. Kapcsolóüzemben relatíve hatalmas áramok folynak, pl. a visszafolyó diódám 2mm-es lába melegszik, ez viszi ki a hőt a diódából. Műa.házas vastag henger alakú.
Üdv: StMiklos -
-
Lompos48
nagyúr
válasz
Batman2
#37063
üzenetére
Végig néztem én az adatlapban az össze grafikont, egyrészt infót kerestem volna az IC terlejsítményére vonatkozólag, másrészt valami áram, induktivitás, terhelés görbét kerestem volna, amiből valami infót kapok, hogy mikor kb mennyi lehet a kapcsoló tranyó árama.
Pedig a maximális teljesítmény könnyen számítható másik 2 paraméterből: TJ(MAX), θJA (vagy θJC).
A szilícium struktúrát monolitnek sázmítva (ugyanaz a hőmérséklete a teljes chipnek, ami elfogadható megközelítés a méretei miatt), ideális helyzetben (végtelen hűtőborda) a tok mondjuk 25C fokon tartható. Ha a maximális megengedett h[mérséklet 150C, akkor a különbség marad 125C és θJC=2C/W-tal számolva: P=62.5W, ami az IC-t fűti, hogy ekkora hőmérséklete legyen.
Innen csak lefele halad az út. Ilyen borda nem létezik, ehhez a θJC=2C/W értékhez hozzáadódik a paszta, majd a reális radiátor termikus ellenállása. Mindegyik kikereshető táblázatokból, katalóguslapokból. Ha pl. utóbbi kettő csak 2C/W-t ad hozzá, máris CSAK 31.25W-nál vagyunk. És ez a határérték, de pasztától hűtőtől függ.
Az IC adatlapja tisztán említi, hogy biztonságos tervezésnél a határt 15 fokkal alacsonyabbra kell venni tervezésnél.A tranzisztor 5A-es maximális árama az az érték, amit teljesen nyitott állapotban még elbír, figyelembevéve, hogy a tranzisztor kapcsolgat (mint a blokkrajz is mutatja, ez egy nyitott kollektorú NPN tranzisztor). Abból kell kiszámolni, vagy szkópon nézni, mert az IC-n belül is figyeli ezt egy nagyon vigilens minitorizáló ellenállás és elektronika.
Tekercsméretezésben ilyen alkalmazásoknál nincs tapasztalatom. Az adatlapban közölt rajzokhoz igazodni hasznos lehet. Trafóméret vs. frekvencia spekulációknál figyelembe kell venni, hogy a tranzisztort nem csak a nyitott állapotban rajta maradó szaturációs feszültség és átfolyó kollektoráram szorzata fűti, hanem sokat jelent a véges idejű frontok alatt disszipált teljesítmény is, ami magasabb frekvenciánál nagyobb "hozzájárujáshoz" jut.
-
Batman2
őstag
válasz
stmiklosi
#37053
üzenetére
Szevasz
Végig néztem én az adatlapban az össze grafikont, egyrészt infót kerestem volna az IC terlejsítményére vonatkozólag, másrészt valami áram, induktivitás, terhelés görbét kerestem volna, amiből valami infót kapok, hogy mikor kb mennyi lehet a kapcsoló tranyó árama.
A tekercsnél arra tippelek, hogy túl nagy induktivitásút alkalmaztam és azért melegszik jelentősebben.
Másrészt persze az is lehet oka a melegedésnek, ha túl kicsi teljesítményűt alkalmaztam, de zet kevésbé gondolom, mivel az alkalmazott példány tudtommal 8A-res, ami ide bőven elég kell legyen.
Err sem találtam kellő infót, táblázatot, mint más IC dokumentációjában, hogy milyen bemenő feszültség és áramnál, milyen kimenő fesz mellett milyen induktivitású tekercset kellene alkalmaznom, csak vagy két-három példa van a doksiban példa kapcsolásokban erre vonatkozóan.A tekercs melegedését mindenképpen megpróbálom csökkenteni.
Köszi a segítséget !
Üdv.: Pali
-
atesss
addikt
Üdv !

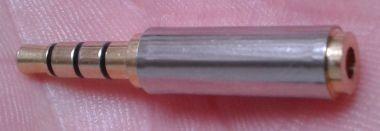

Olyan átalakítót keresnék, ami 2,5 sztereo jack ALJZAT-ról 3,5 sztereo jack dugóra alakít át.
A 3,5-es oldalon lehet akár aljzat is, azt már megoldom. Vagy 2xRCA.
Ismerősnek kellene egy tolatókamera bekötéséhez.A probléma az, hogy eddig csak 2,5 DUGÓ-t találtam (illetve egy ilyenem van otthon is; a pár évvel ezelőtti telefonkhoz - pl. Nokia E51 - volt használatos, hogy 3,5-es normál fejhallgatóval lehessen használni).
A HR elektronikában voltam már - ott nagyon nagy választékban (és olcsón) lehet ilyeneket kapni - de ilyen nekik sem volt... -
darvinya
titán
Sziasztok
Nemrég vettem itthon mini fúró/gravírozót.
Szétszedtem, mert nagyon gyengének találtam.
Hiszen már 2mm-es műanyag megfogja.
Adatok:
Motor: OT-FK-180PH-14175/42R erről nem találtam semmi, csak hasonlót
Vezérlés: Forgópotméter/kapcsolóval 5PIN-es, IN4007(egyáltalán nem hasonlít 1N4007-re) 2db, 10nF kerámia kondi 2db, ellenállás 4db(100kΩ, 6.8Ω, 1kΩ, 2.7kΩ), NE555N, IRFZ44N
Feszültség(terheletlenül):
bekapcsolás: 7.12V
max. fordulatszám(20000RPM): 22.3V
Táp:
kimenet: 18VDC 400mAAz érdekes mit keres benne egy a NE555N?
Maga a vezérlés hogyan lehet ezekkel megoldani(később kapcsolási próbálok készíteni)?
Mit kellene cserélni, hogy erősebb legyen?Köszönöm
-
stmiklosi
tag
válasz
Batman2
#37052
üzenetére
Szevasz!
"Az IC integrált, kapcsoló tranzisztora max. 5A-t bír.
Nem vagyok teljesen tisztában, hogy az 5A-t hol kell érteni !
"Azért nem a be és kimeneti áramokról ír, mert széles be- és kimeneti feszültségtartományra alkalmas az IC, és majd a tervezés során meghatározott immár konkrét be- kimeneti adatokból fog következni a tényleges kapcsolás be ill. kimeneti áramértékei, eközben kialakul az adott kapcsolásnál a tranzisztor árama is, amely nyilván nem lépheti túl a maximális értéket. A tervező megnyugtatására közlik, hogy a tranzisztor belsőleg védve van, azaz nem tudja tönkretenni. Ez az elmélet, de nem mindig igaz.
Ennek függvényében még változik a szükséges induktivitás értéke is. Részletes adatlapot és az ott közölt diagramokat tanulmányozva megtudható mit tud abban a munkapontban, ahol használni akarod.A tekercsnek nem kéne ideális esetben hőt disszipálnia, de természetesen vannak vas és rézveszteségek.
Felcsavarhatod a frekvenciát, de ebben az esetben más magot, nagyobb frekvenciára alkalmasat kell választani, aminek ugyanolyan menetszámnál, azonos fizikai méreteket feltételezve kisebb az induktivitása.
Ugyanannál a magnál növelve a frekvenciát a megadott határadatán túl igen gyorsan emelkednek a veszteségek, azaz a melegedés, magyarul ott már használhatatlan.A nagyobb frekvencia ugyanolyan kapcsolt áramnál növeli a tranzisztor disszipációját, azaz jobb hűtést kell feltételezni, de hiába raksz nagyobb hűtőbordát, az csak részben növeli a hűtést, mert a belső hőátadókat nem tudod megváltoztatni, azok maradnak. (Belül például a szilíciumlapka és a hűtőtönk között, de van ott még más is az "útban", amire Neked nincs ráhatásod).
Az elemek cseréjével "hozhatsz" valamit, nagyobb méretű tekercs, kedvezőbb vas és réz adatokkal, nagyobb hűtőborda, de tippem szerint ez 10-15%-nál nem hoz többet, de ha a tranzisztor árama már most is határon van, akkor érdemben semmit. A tranzisztor áramát csak oszcilloszkópos méréssel láthatod, az viszont nagyon szemléletes. Felfutás, lefutás stb... ezektől nagyban függ a disszipáció és külső elemekkel részben befolyásolható.
Üdv: StMiklos -
Batman2
őstag
válasz
Lompos48
#37051
üzenetére
Szevasz !
Ilyesmire jutottam én is.
Az IC teljesítmény növelése akkor megoldahtó azzal, hogy nagyobb bordát teszek rá, így később éri el a hő limitjét.
De a tekercsnél ezt hogy oldjam meg ?
Nagyobb magra készített tekercs képes több energiával megbírkózni ?
Egyáltalán a tekercsnek mennyire kell hőt disszipálnia ?
Ha jól raktározza az energiát, akkor nem igazán kéne melegedjen, nem ?Mondjuk mivel relatíve alacsony frekvencián működik az IC, így elég nagy induktivitású tekercset kell alkalmazni (100uH), ahol nagyobb a menetszám, így nagyobb az ellenállás és ezáltal a tekercs melegedése is.
Ha 100KHz-ről felcsavarnám za IC-t 200-ra, gondolom azzal is csökkenthető lenne a tekercs disszipációja, mivel kisebb induktivitású is elég lenne (mondjuk 50-66uH körül) ?Üdv.
-
Lompos48
nagyúr
válasz
Batman2
#37050
üzenetére
Ennél a 30V-1,6A kimenő áramnál és 11,5V-5,4A bemenő áramnál az IC hűtője és az alkalmazott tekercs is már intenzíven melegszik, nem tudom mennyit várjak ettől a táptól !
Egyelőre csak röviden: ezek az adatol tisztán 14.1W disszipált teljesítményt adnak. Ne csodálkozz rajta. Hogy ez hogy oszlik meg az IC meg tekercs között, ez a kapcsolástól is függ.
Az 5A a kimeneti tranzisztor(ok) áramtűrése, aminek a tllépésekor a belső védelem közbelép.Max. 5A-t vehet fel, a bemeneten, vagy max. 5A-t adhat le a kimeneten ?
Mivel kapcsoló üzemmódban működik, szerintem az 5A sem kimenetre, sem bemenetre nem vonatkozik, hanem a végtranzisztoron folyó áramra, amikor az vezet/nyitva van.
Az adatlap "gyanúsan" hallgat a max. disszipált teljesítményről, csak azzal dicsekszik, hogy bentről limitálja. De hogy mennyire? Tény, hogy mivel ez a teljesítmény összefügg a generált hőmérséklettel, gondolom a limit ennek a függvénye és, hogy minél jobban van hűtve, annál többet bír.
-
Batman2
őstag
Üdv. mindenkinek !
Ismét kapcsoló űzemű tápegységgel kapcsolatban van kérdésem !
Készítettem egy step-up tápegységet LM2588-as ICvel.
12V-os akkuról táplálok vele egy 32-34V-os fesz igényű, 100W-os LED chipet.Egyelőre csak 30V-ig csavartam fel próbaképpen.
Ezt tartja a táp, erről 1,6At vesz fel a LED chip és 5,4A-t vesz fel a táp az akkuból.A kérdésem az, hogy vajon mekkora teljesítményre képes az LM2588-as IC ?
Az adatlapjában csak annyi van írva, hogy "internally limited", és nincsen megadva semmi konkrét érték !Az IC integrált, kapcsoló tranzisztora max. 5A-t bír.
Nem vagyok teljesen tisztában, hogy az 5A-t hol kell érteni !
Max. 5A-t vehet fel, a bemeneten, vagy max. 5A-t adhat le a kimeneten ?Mivel, ha a bemeneten nézem, akkor az IC teljesítmény maximuma olyan 50W körül van.
De ha a kimeneten nézem, akkor a maximum 60V-ával az 5A már 300W-ot eredményez, ami ilreálisnak tűnik egy ekkora kis IC-től !Vagy úgy kell érteni a maximum teljesítményt, hogyha akkora hűtést teszek rá, ami biztosítjas, hogy mindíg az IC maximum üzemi hőmérséklete alatt maradjon a hőmérséklete (ami szintén belsőleg korlátozott), akkor akár a 300W-ot is teljesítheti ?
Ennél a 30V-1,6A kimenő áramnál és 11,5V-5,4A bemenő áramnál az IC hűtője és az alkalmazott tekercs is már intenzíven melegszik, nem tudom mennyit várjak ettől a táptól !
Üdv.
-
Doki16
addikt
válasz
Lompos48
#37038
üzenetére
Igen elég gyorsan fog pislogni
Nem pont ilyen led. Tucat ebay-ről származó fehér víztiszta fehér. Vagy hármasával sorba vagy kettesével sorba, nem tudom melyik az ideális. Melyik tranzisztor akkor szerinted a megfelelő?Fotoellenállásnak mekkora érték kell kb? Ha betennék egy trimmert akkor elvileg belehetne lőni, hogy milyen fényerőnél kapcsoljon be?
(#37039) repvez : Nem én rajzoltam. Ezt a kapcsolást innen lestem.
-
PH-User
addikt
Sziasztok!
Egyik ismerősnek a laptopjában (Acer Aspire 5315) ?megfőtt? a kijelző.
Illetve nem tudjuk mi történt vele, mert kb. 1.5 évvel ezelőtt elszállt a háttérvilágítása és csak most vett bele egy másik invertert, mert valaki azt mondta neki, hogy az szállt el.
Annyi történt miután kicserélte az invertert, hogy most, ha hajtogatja a fedelet akkor néha valamelyik ponton felvillan a kijelző és zizgő hangot ad.
Szerintetek mi lehet a baja? Feleslegesen nem akar most megint 3E-t kiadni szalagkábelre.Előre is köszi.
-
Lompos48
nagyúr
válasz
Doki16
#37035
üzenetére
Akkor gyorsan pislogó.
Max. 6 fehér ledet akarok használni hozzá.
Kérdés hogy akarod kötni őket? Adatlapjuk szerint 100mA áramot igényelnek, tehát egyetlen egy ág már a BC547 maximálisan megengedett kollektoráram értékénél van. Ilyen alapon robosztusabb tranzisztor fog kelleni oda.
-
#37037
gyenesmartin
őstag
tornas
#37036
gyenesmartin
őstag
válasz
tornas
#37036
üzenetére
Nekem a Nippon jobb tápegységekhez. Panasonic-ot még nem próbáltam.
Csináltam egy tpa6120-as erősítőt, még régebben. A baj az volna vele, hogyha a poti nincs teljesen letekerve, akkor a nem invertáló lábán lesz vagy 0.5-1V. A kimeneten meg ilyenkor 1-2. Hangilag nincs vele gond, de nem hinném, hogy nagyon egészséges lenne a fejesnek.
Gerjed vagy mi lehet a baja? Tegyek egy pár száz pF-os kondit a bemenetre vagy pár száz nF-st a kimenetre?
[Ez] van megépítve. -
#37036
tornas
őstag
gyenesmartin
#37032
tornas
őstag
válasz
gyenesmartin
#37032
üzenetére
A Hitachi meg a Matshita/Panasonic is a legjobbak között van.
-
Lompos48
nagyúr
-
moha21
veterán
válasz
sörösló
#37013
üzenetére
A teljesség kedvéért. Nyilván egy kapcsolási rajzot nem csipogóval olvasok. Ám egy mezei kontaktronak a segédtekercsén meg az erőátviteli kontaktusain kívül általában "mezei" nyitó illetve bontó érintkezői vannak.
Nyilván lehet az NO és NC feliratokra hagyatkozni, de ennek is van hátránya. Pl. Lr van kopva a felirat. Helytelen a felirat ( sajnos ilyen is volt már igaz nem kontaktor volt ), illetve a csipogtatás nagy előnye, hogy közben ellenőrzöd, hogy valóban működik -e a kontaktor adott érintkezője.
Én nem szoktam össze vissza jelölgetni, ha kell jelölni természetesen a szabványoknak megfelelően jelölök. Az, hogy hirtelen fejből elhibáztam szerintem emberi dolog, te is párhuzamos kötve próbáltad a feszültséget növelni ( nem személyeskedésnek szánom cska arra akarok rávilágítani mindannyian tévedhetünk ), nyilván a való életben 3-szor is ellenőrzöm amit írok.
-
-
-
Lompos48
nagyúr
válasz
peter9228
#37026
üzenetére
Egy DC/DC konvertert tartalmaz. A nagy fekete "izé" (valam) egy induktivitás, azaz tekercs. Nagyjából hasonlít ehhez:
Igen, lehet az az oka a kisebb feszültségnek. Lehet túl nagy terhelés produkálta a bajt. Csak tipp: esetleg egy 4.7mH-s tekercset kellene kipróbálni helyette, de akkorát, hogy bírja a specifikáció által garantált maximális áramot. Ez akkor vezethet eredményre (esetleg), ha nincs más sérült alkatrész is.
-
peter9228
aktív tag
Sziasztok!
Vettem egy power bank-ot, de sajnos csak 4V-ot ad le az 5V helyett. Szétszereltem, és egy égésnyom fogadott a burkolat belsején. Lehet, hogy ez az oka? Képek: [link]
Az égésnyom pontosan a nagy fekete valami fölött volt.
Bocsi a "nagy fekete valami" miatt, egyáltalán nem értek hozzá -
Kernel
nagyúr
válasz
darvinya
#37024
üzenetére
Biztos, hogy gyorsabban pörgött, ezeknél más oka nem lehet.
A fül pedig egyébként is igen érzékeny az ilyen dolgokra, mint amikor a számítógép 12 V-os ventilátorán is jól hallható egy kis feszültségváltozás. De az egy finomabb változás, míg egy borotvánál arányaiban nagyobb változások vannak, ahogy merül lefelé, majd meglátod / hallod.
-
#22145024
törölt tag
válasz
Peter789
#37012
üzenetére
Én nem nevezném bohócnak. Egy olyantól aki műszerek közt szocializálódott, nem várhatod el, hogy nagy boci szemekkel rácsodálkozzon erre a bughalmazra.
Ha a tiédben (vagy a jelenlegi legfrissebben) már legalább alapszinten ki vannak ezek javítva, és az analóg front end is minimum használható szintet eléri, akkor van/lesz miről tárgyalni.
BTW egy hajódízel mennyit pörög, ha ráhúzod még a szivatót is? 10Hz?
Nem szeretnék látatlanban ítélkezni, de megkockáztatom, hogy 1kHz-en a legtöbb hangkártya is különb minőséget ad, mint a videóban tesztelt példány.De persze az is kétségtelen, hogy hordozható szkópok ennek a soxorosáért érhetőek csak el. Bár azok legalább nagyjából teljesítik a speckóban megadott értékeket...
-
Kernel
nagyúr
válasz
darvinya
#37018
üzenetére
Nem részletezted, hogy a hangkülönbség gyorsabb vagy lassabb pörgésben nyilvánult meg, de szárazelemnél a 1,3 V üresjárási feszültség már félig-meddig lemerült állapotnak felel meg. Új korában ezek 1,5 V felett vannak. Szén-cink 1,65 V, alkáli valamivel kevesebb szokott lenni.
Akkuval alacsonyabb üresjárási feszültség esetén is képes jobban pörögni, a cella kisebb belső ellenállása miatt.
Motorikus fogyasztóknál érdemes Ni-Cd akkut is felhasználni, ha van valakinek, annak valamivel kisebb a belső ellenállása, mint a Ni-MH-nek, így jobban halad vele a motor, még kisebb kapacitás esetén is.
De ha Ni-MH van kéznél és megy vele, természetesen az is alkalmas.
-
Lompos48
nagyúr
válasz
darvinya
#37018
üzenetére
Ami lemaradt, hogy feltöltve az aksi gyári töltőjével 1.48-1.5V.
Terhelés alatt mindenképp visszaesik az 1.25V környékére, míg a friss elem tartja az 1.5x V feszültséget (egy ideig). Csak próbaképp tegyél bele friss elemeket és hallgasd meg úgy is.
A kapacitás inkább az üzemidőt befolyásolja.
-
#37019
Peter789
senior tag
Tibor_560sec
#37017
Peter789
senior tag
válasz
Tibor_560sec
#37017
üzenetére
colban sem ártana 1-2-3-al nagyobb (ezt nyilván a lehetséges beépítési hely korlátozza) de felbontásban sem árt ha nem csak 800x480-as, mert az 1024x600-at sokkal jobban ki lehet használni szoftveres oldalról (frontend, navi, stb), és bemenet terén sem érdemes HDMI / DVI alá adni, ha szép zajmentes képet szeretnél
ha még nem találtál rá, akkor ajánlom figyelmedbe a pc2car.hu fórumot, kicsi de lelkes közösség!
-
-
darvinya
titán
Sziasztok
Szertettem egy Philips HQ130-as borotvára, ahhoz adtak AA LR6 1.5V-os ceruza elemet.
Gondolva a későbbre a 10 éves HAMA AA KR15/51 NiMH 1.2V/1850mAh-es ceruza elem használnám.Ám belerakva teljesen más lett a hangja a borotvának.
Ez mitől lehet?
Hiszen anno azért vettem, hogy a ceruza elemet ne kelljen vennem.
Vajon tönkre teheti? -
sörösló
aktív tag
válasz
moha21
#37002
üzenetére
"csipogással vizsgálom és nem a feliratot lesem"
Helytelen. A kapcsolási rajzot is csipogóval olvasod?
Az NO NC jelölés nemzetközi, egy szakembernek álmából felköltve is tudnia kell. Ami a lényeg benne, az a Normal. Vagyis hogy nyugalmi alaphelyzetet jelent. Volt már gondom ilyennel, amikor maszek NY-Z feliratozásnál az illető az NC kontaktust jelölte NY-nek. Márminthogy majd NY-it ha behúz a tekercs, és úgy is rajzolta!
Bocsi, nem kötekedni akartam, csak a pontosság kedvéért.
-
Peter789
senior tag
válasz
#22145024
#37011
üzenetére
a bohóc előadás során még pár hasznos megállapítás is elhangzik róla...
a lényeg hogy helyén kell kezelni az ilyeneket, de arra amire én használom pl hajódízelek fordulatszámjelénél meghatározni a hullámforma típusát, feszültségtartományát, frekvenciájának arányát a valós fordulathoz képest, valamint különböző soros és ahhoz hasonló nem túl magas órajelű digit adatfolyamok jelenlétének ellenőrzésére, analóg feszmérésre, stb stb teljesen alkalmas, és a tizedébe kerül egy ennél tényleg jobbnak nevezhető akkus mobil eszköznek...
bár garantáltan tisztának tekinthető jelgenerátorom nincsen, de pl pic-el adtam már neki különböző frekvenciájú négyszögjeleket, és a videóban is látott torzulásból itt ott valóban tapasztaltam
viszont ez a "tesztelt" verzió tényleg erősen butított és szoftverbugos a sokéves dso201-emhez képest... az enyémnek sokkal kezelhetőbb és átláthatóbb a felülete mert nincsen menürendszer, minden egyből ott van az ablak szélén, de a gombokkal néha tényleg zongorázni kell hogy beállítsam amit szeretnék...
a ~60$-t abszolút megérte, de természetesen ha valakinek van több pénze profibb eszközre és nem hiányzik a könnyű hordozhatóság, akkor érdemes a Tektronix és hasonlók kategóriájában gondolkodni...
-
#22145024
törölt tag
válasz
Gyula84
#37009
üzenetére
Ha a beltartalmat tekintve még ehhez a másfél évvel ezelőtti tipushoz hasonlít, akkor eléggé értelmetlen. Még akkor is, ha kivonod a tesztelő zsigeri averzióit eme márka felé
Én is rengeteget szemeztem, egy ilyen pocket DSO-val, de ez teljesen kiábrándított; már az 1kHz kezelése sem volt problémamentes, az 1MHz meg a katasztrofális szintet sem érte el.
A Tektronix viszont nagyon ott van ennyi pénzért. Sőt, ha nem kell a 100MHz, akkor a 20-as verzióban inkább a postaköltség a meghatározó. Ha az asztalon lesz, akkor inkább kerüld ezt a pocket dolgot. (de vannak még a Tektronixnál is olcsóbban asztaliak az ebayen) -
#37010
Peter789
senior tag
Tibor_560sec
#37008
Peter789
senior tag
válasz
Tibor_560sec
#37008
üzenetére
ebből a linkből semmit nem lehet megtudni azon túl hogy 7 colos... magán az LCD panelen kell lennie egy típuscímkének...
de nem vagyok benne biztos hogy megéri a kockázatot és szenvedést: [link] - ez az összeállítás biztosan működik együtt...
egyébként milyen célra kellene? ha véletlenül carpc-zésről lenne szó, akkor arra a 7" és a 800x480-as felbontás kicsit karcsú, felbontásban mindenképpen az 1024x600-as az ajánlott - nyakig benne vagyok a témában, lassan 10 éve foglalkozok vele és jópár rendszert fel / átépítettem már... most éppen megint autóvásárlás, és ezáltal egy újabb rendszer építése előtt állok...
-
#37007
Peter789
senior tag
Tibor_560sec
#37003
Peter789
senior tag
válasz
Tibor_560sec
#37003
üzenetére
nem olyan egyszerű az, hogy csak forrasztani kellene... ha megvan az LCD panel típusa és ismert a felbontása, csatlakozó kiosztása (a paneltípuson belül még a rev. szám is számít, azonos néven eltérő rev. számmal akár totál más felbontásúak is lehetnek, illetve eltérő csatlakozójuk lehet!) akkor lehet vadászni ebay-en pl "hdmi lcd controller" és hasonló címszavakkal - a leírásokat kell nézni, a támogatott paneltípusokat, meg azt hogy van e hozzá megfelelő összekötőkábel
ha az érintőfelületet is használni szeretnéd, akkor ha rezisztív akkor pár $-ért szintén ebay-ről lehet szerezni USB-s vezérlőt hozzá, ha kapacitív akkor nem nagyon fogsz hozzá találni semmit...
-
#37004
Lompos48
nagyúr
Tibor_560sec
#37003
Lompos48
nagyúr
válasz
Tibor_560sec
#37003
üzenetére
Válasz a másik topikban van. Egyébként
-
#37003
Tibor_560sec
aktív tag
Tibor_560sec
aktív tag
Szevasztok
Kéne egy kis segítség ...
Van egy aksi hibás tabletem aminek a kijelzőjét szeretném felhasználni majd a későbbiek során mint megjelenítő ...Kérdéseim a következők :
-Van rá lehetőség/mód hogy a kijelző szalagkábeléhez valamilyenfajta szabvány csatolót forrasszak (D-SUB , DVI-...)
-Mennyire megvalósítható dolog ez az ötlet ?
"
Új hozzászólás Aktív témák
Hirdetés
ekkold- HDMI topic
- Házimozi haladó szinten
- Le Mans Ultimate
- Macron betiltatná az EU-ban a közösségi médiát a 15 év alattiaknak
- HiFi műszaki szemmel - sztereó hangrendszerek
- Elkészült és telepíthető az Android 16
- Futás, futópályák
- Parkside szerszám kibeszélő
- Formula-1
- NVIDIA GeForce RTX 5080 / 5090 (GB203 / 202)
- További aktív témák...
- Csere-Beszámítás! Gamer PC Számítógép! R9 3900X / RX 6700XT / 32GB DDR4 / 1TB SSD
- Gamer Gép - MSI Z490, Intel I7 10700, 32GB DDR4, RTX 3060 Ti 8GB , 1 TB M.2 SSD, Gigabyte 450W
- ThinkPad E16 Gen1 16" FHD+ IPS i7-1355U GeForce MX550 16GB 512GB NVMe IR kam gar
- PS5 Slim+ 2x Dualsense Wireless Controller garanciálisan
- Eladó fullos Asus Tuff PC Plusz Monitor +...
- iKing.Hu - Xiaomi 14 Ultra - Ultra White - Használt, karcmentes
- Lenovo ThinkPad 40AF docking station (DisplayLink)
- ÁRGARANCIA!Épített KomPhone Ryzen 7 5800X 32/64GB RAM RX 7800 XT 16GB GAMER PC termékbeszámítással
- PROCASTER 40UNB700 40" 101cm televízió + Számla + Garancia
- Akciós Windows 10 / 11 Pro OEM Licenc Kulcs 100% eredeti, jogtiszta!
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
