Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
-
Lompos48
nagyúr
válasz
darvinya
#39896
üzenetére
A elolvastad volna a @Kernel linkjét, akkor egyetlen szorzással kiderült volna, hogy a +7nV/√Hz az 2x akkora, mint az ott felhozott példa. És mivel a 2x az 6dB-nek felel meg, akkor a te értéked 6dB-lel rosszabb, mint a példabeli. Akkor pedig az eredő jel/zaj arány 92dB. Na, azt érzékeld, ha van neked mivel!
-
Kernel
nagyúr
válasz
darvinya
#39894
üzenetére
Általánosságban megfelel a 741 helyett, csak 2 db van a tokban, továbbá a klasszikus 741-nél kivezetett offset null lábak hiányoznak, amivel szükség esetén DC-balanszírozni lehetett az IC-t. Ezt régebben a korszerűtlenebb technika indokolhatta, de általában senki nem használta ki a gyakorlatban. A legtöbb alkalmazásnál felesleges volt balanszírozgatni. De lehettek speciálisabb alkalmazások is, műszer / akármi, ahol néha jól jött.
Zajnál a kisebb érték az alacsonyabb, de ha esetleg bővebben érdekel, itt írnak róla: [link]
-
darvinya
titán
Sziasztok
Ez pontosan mit jelent?
„ DESCRIPTION/ORDERINGINFORMATION
The RC4558 device is a dual general-purpose operation alamplifier, with each half electrically similarto the μA741, except that offset null capability is not provided”Melyik alacsonyabb zajú?
TL074CN LN= 15nV/√Hz
RC4558P LN= 8nV/√Hz -
hNp88
aktív tag
-
Lompos48
nagyúr
Kicsit utánaszámolva marad 2 nyitott kérdés:
1000W-os mikro esetén elméletileg 4-5A primér áramnál 400-500A szekunderáram érhető el.
1. Elég ez ponthegesztéshez? Vagy másképp fogalmazva: mekkora pont és milyen vastag lemezekhez?
2. A 2V feszültségtartalék elég a hegesztéshez?Mennyi ideig bírja a trafó? Karosszériaszerelésnél az 1 mm körüli lemezekhez (csak) a trafó sok kilót nyom...
-
atesss
addikt
válasz
atesss
#39866
üzenetére
Most csak sokadikra jött elő a jelenség.
De mint kiderült, nem kell a PC-t kikapcsolni, vagy újraindítani hozzá.
Miután egyszer ment a kép jól, kiléptem a VLC-ből, és ujra megnyitottam.
Én ezt még eljátszottam vagy 10x.

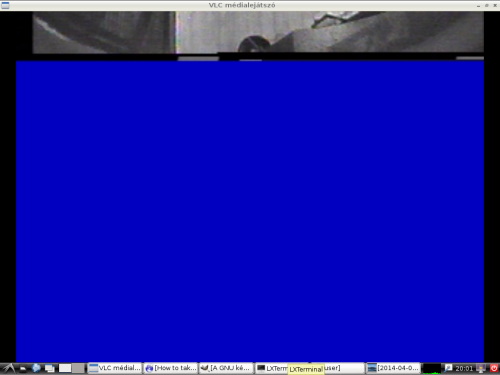

Egyszer csak teljesen kék képernyő fogadott.

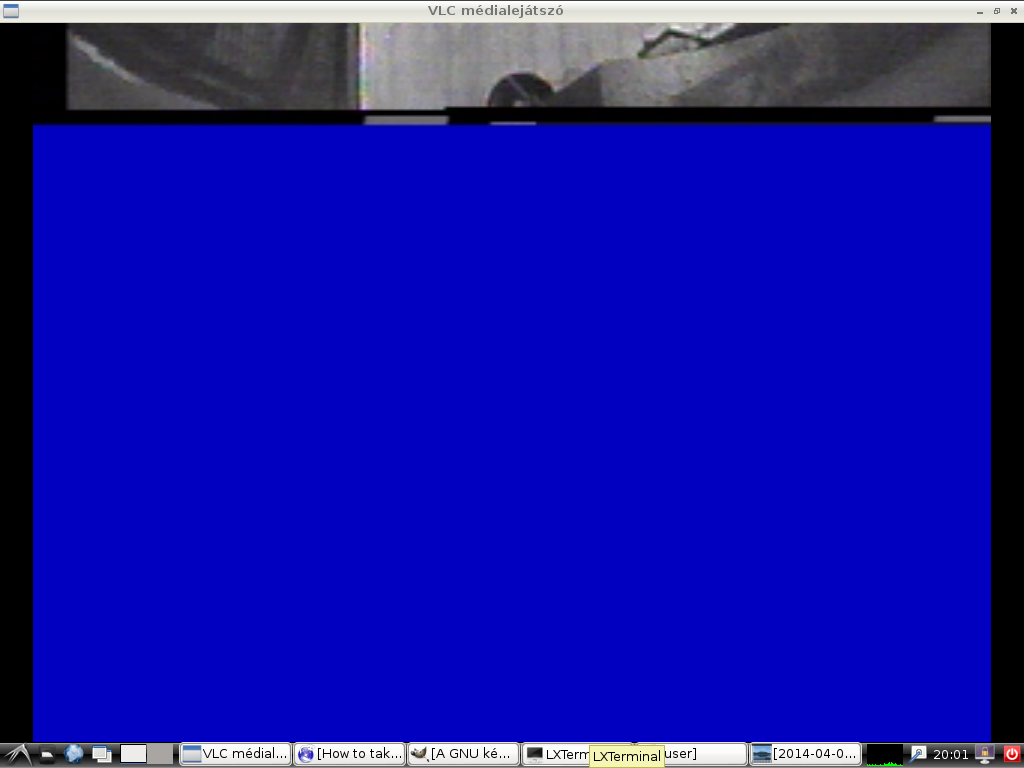

Majd a következő megnyitásra ez:
A hibás terület eddig zöld volt, most meg kék lett.
Következő VLC indításra meg zöld: [link]
-
ffodi
veterán
Itt alapvetően arról van szó, hogy kétféle pontosan definiált (a doksi constant current type és special charger-nek hívja őket) töltőtípussal képes " együttműködni" a telefon. Ez egyik vélhetően a trafós verzió, a másik az újabb kapcsolóüzemű.
Csatlakoztatáskor a telefon eldönti kivel van dolga és ennek megfelelően cselekszik. Neked az üresjárati és terhelt feszültségszinted (telefon oldaláról nézve bemenő fesz.) pont egy olyan ablakba esett, ami egyik specifikációnak sem felelt meg, így elutasította a töltőt. A legkézenfekvőbb megoldás valóban a szóban forgó feszültség minimális csökkentése.
-
-
#22145024
törölt tag
válasz
Kernel
#39849
üzenetére
Csak érdekelt, hogy aki nem fizetős progival rajzol, ott miért nem az eagle a nyerő (főleg hogy "kvázi DIY szabvány", mivel néhány nyákgyártó akár natívan is tudja kezelni.)
Még régebben próbálgattam a NI Ultiboard-ját, egészen jópofa volt. Sőt láttam vele készült panelt, amiről csak nehezen hittem el, hogy azzal készült.
Egyébként Altiumban is volt régebben hibás footprinttel mezei atmel uC, így ez nem csak a low cost programok privilégiuma
-
mezis
félisten
Köszönöm az infót. Tényleg nagyon hasznos volt !
Átnézve, valami olyasmit szűrtem le, hogy a nagyobb áram leadására képes töltőfeszültség nem lehet nagyobb 5,2 V-nál (Figure 7) . Az enyém meg 5,4 Volt volt. Csak volt. beiktattam egy shottky diódát, így már csak 5,17 Volt. És így már a mobilom sem utasítja vissza, tölt rendesen.
(Igen, néha nem ártalmas elolvasni a dokumentációt....) -
mezis
félisten
válasz
Jim Tonic
#39871
üzenetére
Ezeket a telefonokat a számítógép USB portjáról ugyanazzal a csatlakozóval tudom tölteni, 4,92 V-ról.
Csak 1,1 A-es terhelést tudtam összehozni (12 V 21 W-os gk izzó). Ilyen terhelés mellet az USB-s töltőm feszültsége 4,8 V-ra csökken (felirat: 5,1 V 2,1 A). Rövid ideig terheltem az 1 A -es kimenetet is 1,1 A-el, azon is 4,8 V-ot mértem. (És túlélte.)
Az adatvonalakon 2,8 és 2,5 V-ot mértem (terhelés: 0,2 A), vagyis lehet benne ellenállás.
Mit tudhat (vagy nem tudhat) ez a két "buta" telefonom, hogy letiltja a töltést ?
-
atesss
addikt
Üdv !
Adott egy (elvileg 4 csatornás) PCI-os DVR kártya, Conexant 878A chippel, valami ilyesmi: [link]
Linux alatt sajnos csak 1 csatornásként sikerült beüzemelni (de még próbálkozunk vele azért), VLC-ben nyitjuk meg (/dev/video0, és NTSC formátumot kell megadni neki).
Innen az apróról vettem a kártyát, az eladó szerint még nem volt gépben, és az állapotát elnézve ezt igazából el is hiszem.Erre van rákötve egy analóg biztonságtechnikai kamera: [link]
A videójel kábelezése így néz ki:
BNC-RCA átalakító
1,5m RCA kábel
BNC-RCA átalakító
UTP videoballun: [link]
kb. 24m FTP (mellette a többi érpáron utazik még egy RS-485 vezérlés, egy 5V-os táp a földjével, és egy monó hang)
kb. 7m UTP (ezen az UTP-n megy mellette a kamera 12V-os tápja is, egy ilyen tápról: [link])
És a végém megint egy videoballun.A PC-bekapcsolások kb. felében hibásan jelenik meg a kép.
Kb. a felső ötödében megjelenik a kép, alatta viszont csak zöld képernyő van.
Ilyenkor az RCA kábelnél kihúzva majd visszadugva megjavul a képA kártyán kicseréltem a BNC csatlakozót, vettem új BNC-RCA átalakítót, új RCA kábelt, de nincs változás.
Mi a franc okozhatja ezt ?
-
Tamy
senior tag
Szerintem itt egyszerűen arról van szó, hogy abban az usb-s szivargyújtó adapterben nincs meg az adatlábakon szükséges két ellenállás, emiatt nem tölt a telefonod.
Csak a pontosítás kedvéért: a töltőáramkör a telefonban van, ezek csak tápegységek. Sajnos helytelenül terjedt el a köztudatban.
-
nope00
tag
-
mezis
félisten
válasz
Jim Tonic
#39858
üzenetére
Meg fogom nézni terhelésekkel.
De megnéztem az eredeti, 230 V-ról működő töltőjét: 5 V 350 mA.
Terheletlenül 9.1 V jön ki belőle !Találtam egy egyszerű kivitelű szivargyújtós töltőt, amin nincs USB csatlakozó. Ebből terheletlenül 6.2 V jön ki és a telefon elfogadja töltőnek !
(Közben találtam még egy másik fajta, egyszerű NOKIA mobil telefont, azt sem lehet tölteni a korábbi HSZ-ben linkelt töltővel, szövegesen kiír valami olyasmit, hogy "Ez a töltő nem ehhez a telefonhoz való".
) -
Lompos48
nagyúr
válasz
darvinya
#39860
üzenetére
Amúgy én úgy tudom a DIP8-asnak általános lábkiosztása ez.
Amit te rajzolsz, az a dupla opampokra (lehet) érvényes. Nem szabad általánosítani a DIP8 alapján. Az egy 8 lábú toktípus (Dual Inline Package), amibe számtalan féle chipet tokoz(hat)nak. A szimpla opampok legjava megegyezik a 741-ével. A fennmaradó lábakat (1, 5, 8) offszetfeszültség nullzására, balaszírozására, frekvenciakompenzálásra használják típustól függően. Az említett lábaktól eltekintve ezek általában helyettesíthetik is egyik a másikat.
Az utolsó rajzod is legfennebb az LM258 családnak felel meg, ahol elpazarolsz egy egész opampot. Levegőbe lógó lábakkal még kellemetlenségeket is okozhat.
-
Kernel
nagyúr
válasz
Lompos48
#39854
üzenetére
Akkor ez elég érthetetlen hibája a programnak, hogy egy ilyen gyakori áramkör rosszul szerepel az adatbázisában, hogy a tápfeszültség 7-4 helyett 1-5. Én meg délelőtt siettem vele, átnézni már nem volt idő.
Magam is említettem, hogy nem teljesen hibátlan, folyamatosan fejlesztés alatt van, de azért ezt már kijavíthatták volna:
-
Lompos48
nagyúr
válasz
darvinya
#39852
üzenetére
Az övé is hibás, ha a uA741-ról beszélünk, ahogy az eredeti rajzban volt. Sajnálom, hogy csak a tiédbe kötöttem bele.
Amúgy ez a beszerelési nézet.
Akkor is hibás.(#39843) Ha a MODE kapcsoló nem létezik, akkor a "kapcsolók" helyettesíthetők 100 ohmmal, ki lehet számolni az eredőjét és megoldani akár egyetlen ellenállással.
-
Kernel
nagyúr
válasz
#22145024
#39847
üzenetére
Régen még kockás papíron terveztem, indigóval tükröztem. Utána sok évig semmit nem építettem, szervizmunkával foglalkoztam. Mikor mégis rákényszerültem, próbálkoztam több programmal, de valahogy szokatlan volt mindegyik. Ezzel viszont a videók megnézése után máris alkotni tudtam. Bár lehet, akkorra már összeadódtak az előző próbálkozások tapasztalatai is.
-
mezis
félisten
Üdv.!
Vettem az ebay-ről egy ilyet.
Működik, igaz kicsit túllő a szabványon, 5,4 V-ot mutat a DVM-em, kb 0,2 A-es terhelésnél és terheletlenül is. (Ez kicsit több, mint a szabvány szerinti 5,25 V, de ez még talán nem lenne probléma.) Egyikét sem birtoklom a reklámban emlegetett csoda kütyüknek, csak az egyszerű NOKIA mobil telefonomat szerettem volna tölteni vele. Mobilom rövid gondolkodás után kitesz egy piros stop táblát, mellé a szöveget, hogy töltés leállítva.

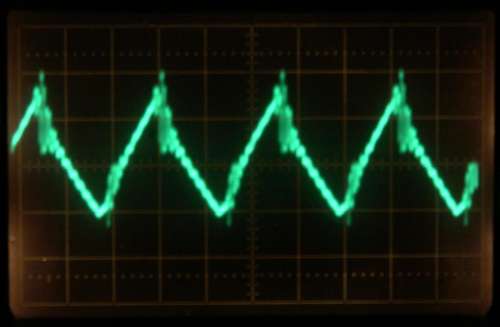

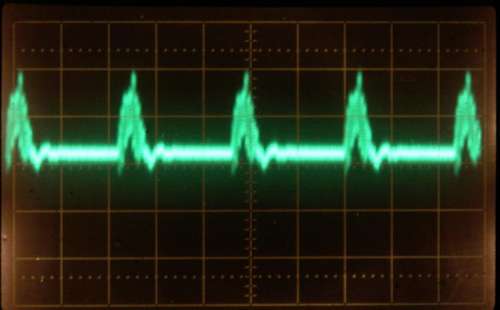

Néztem az öreg szkópommal, a kijövő feszültség váltóáramú komponensét. Függőlegesen 10 mV/osztás, vízszintesen kb. 1 μsec/osztás. Az első kép csak pár mA-es terheléssel, a második kb. 0,2 A-es terheléssel készült.Ennyire érzékeny lenne a telefonom a töltő feszültségre ? ("Labor" tápegységemmel néztem, 5,6 V-ot is elfogadta töltésre.)
-
Kernel
nagyúr
válasz
darvinya
#39845
üzenetére

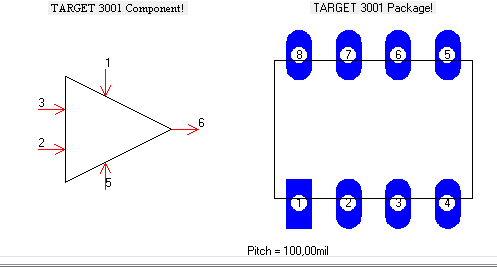

Nem véletlenül szoktam írni, hogy érdemes megnézni a szemléltető videókat, nem rossz játék, némi megszokás után (egy közepes projekt letolása után).
http://server.ibfriedrich.com/wiki/ibfwikien/index.php?title=First_steps
-
#39844
Kernel
nagyúr
BTminishop
#39824
Kernel
nagyúr
válasz
BTminishop
#39824
üzenetére

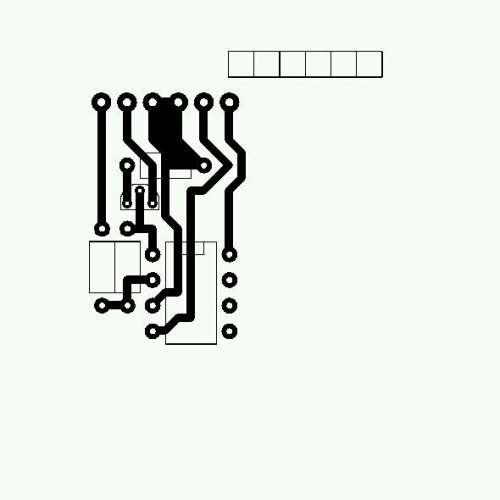

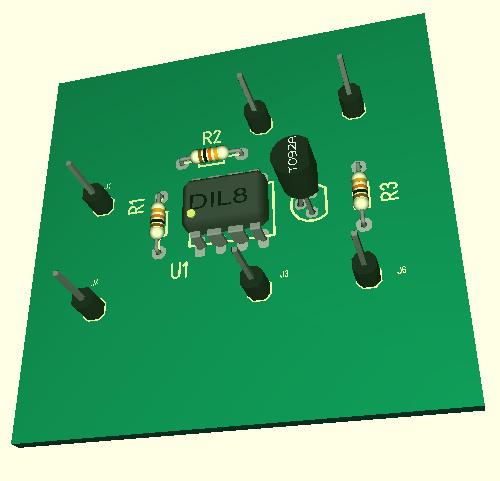

Ujjgyakorlat kedvéért megcsináltam én is, a panelt ugyan 5x5 cm-re méreteztem, ami kicsit túlzás, de azon még lehet faragni, illetve máskor még az alkatrészeket is szoktam utólag tologatni, tömöríteni.
Autorouterrel ment egyébként, csak egy helyen kellett korrigálni.
-
darvinya
titán
válasz
Lompos48
#39841
üzenetére
A 4066 bekapcsolt állapotban úgy tesz, mint egy kapcsoló, aminek a kontaktusellenállása 100 ohm körül van. Innen már úgy kell vele számolni, mint rendesen/mindig. Ami érvényesül, azok Ohm és Kirchhoff törvényei.
pl: R84(3.9k+100) R85(330k) R86(6.8k+100) akkor bármelyik ellenállás értéket vehetem önmagában az be/elfolyó áramok miatt.?
A párhuzamos kapcsolás miatt feszültség állandó lesz. -
Lompos48
nagyúr
válasz
darvinya
#39840
üzenetére
Nem
Helyesen 12/21 kapcsoló állásban mindkét IC bekacsolt állapotban van.
1___1_____X3____Y3MIvel egyik sincs a nullára kapcsolva, mindkettő "1" szintet lát a felkötó ellenállások miatt, tehát bekapcsolva a 3. csatorna van, mint tegnap is írtam a 4052-ről.
A 4066 esetén 5, 6, 12, 13 kapcsolók zárt állapotban van az R32 R34 R35 ellenálláson folyó áram miatt.
Az ellenállásokon tulajdonképpen semmi (legfennebb pA nagyságrendű) áram folyik, mert CMOS vezérlőbemenetekről van szó. A 4066 bekapcsolt állapotban úgy tesz, mint egy kapcsoló, aminek a kontaktusellenállása 100 ohm körül van. Innen már úgy kell vele számolni, mint rendesen/mindig. Ami érvényesül, azok Ohm és Kirchhoff törvényei.
-
darvinya
titán
válasz
Lompos48
#39839
üzenetére
Bocs elírtam.
Helyesen 12/21 kapcsoló állásban mindkét IC bekacsolt állapotban van.
Azaz 4052-es esetén A(10) B(9) R33 és R34-en keresztül feszültséget kap.
A mátrix alapján Y3-Ycom és X3-Xcom áramkör jön létre.
A___B_____X_____Y
0___0_____X0____Y0
1___0_____X1____Y1
0___1_____X2____Y2
1___1_____X3____Y3A 4066 esetén 5, 6, 12, 13 kapcsolók zárt állapotban van az R32 R34 R35 ellenálláson folyó áram miatt.
A párhuzamosan kapcsolt ellenállásoknák a kisebbiken fog érvényesülni.?
Vagy párhuzamos ellenállás számítás érvényesül.? -
Lompos48
nagyúr
válasz
darvinya
#39837
üzenetére
De a 11/21 pontra nincs kötve semmi ezáltal minden bekapcsolt állapotban van.
Mondjuk 12/21, mert úgy lenne helyes. Ugyanakkor, ha nincsenek sehova kapcsolva, akkor az IC 9, 10 lábain "H" szint lesz R33 és R34 miatt, ami a korábban említett funkciótáblázat alapján a 3. csatornát kapcsolja. Olvass figyelmesebben!
-
#39838
darvinya
titán
BTminishop
#39836
darvinya
titán
válasz
BTminishop
#39836
üzenetére
Ha nem akarsz foglalkozni maratással, fúrással ajánlom a próbapaneles nyákot.
Van a LochMaster nevű program amit erre találtak ki.
De én inkább egy kockás fűzetet szeretek használni erre.-idéztem magam.kb. 2007 táján kezdtem foglalkozni nyáklapozással és akkor még sem fórum, se rendes leírás nem volt neten.
Mindent magamtól kellett kitalálnom.
Elsőre nem is egyszerűt választottam, hanem ezt:[link]Azóta persze kialakítottam a saját technikát, de mindig figyelek/keresem/tanulok újdonságokat/könnyítéseket.
-
darvinya
titán
válasz
Lompos48
#39834
üzenetére
Az tudom, hogy kapcsoló fordítása különböző testelést ad egyes áramkörre.
De a 11/21 pontra nincs kötve semmi ezáltal minden bekapcsolt állapotban van.
Most írtad, hogy Nem jó! A R32-R35 tényleg nincsenek letestelve, sőt egy ellenállással a pluszra vannak kötve…., csak R nem ellenállás.
A végén írod Ezek alapján korrekt .Akkor most melyik?
-
#39835
PHM
addikt
BTminishop
#39832
PHM
addikt
válasz
BTminishop
#39832
üzenetére
Egyszerű, néhány alkatrészt tartalmazó kapcsolásokkal kezdd.
Az első lépés a működő kapcsolási rajz, a nyákrajz könnyebb.
Ott már csak arra kell odafigyelned, hogy a nyákrajz megfeleljen
a kapcsolási rajznak, valamint arra, hogy a nyák tervezését mindig
alulnézetben, a forrasztási oldal felől végezzük.
Nem baj, ha hibázol, abból tanul az ember. -
Lompos48
nagyúr
válasz
darvinya
#39833
üzenetére
Nem jó!
A R32-R35 tényleg nincsenek letestelve, sőt egy ellenállással a pluszra vannak kötve. Mindaddig, amíg nem kapsolsz rájuk teset "1" szinten vannak emiatt. Ugyanakkor vedd észre, hogy a MODE kapcsoló 2 szelete nem ugyanúgy van kábelezve és nézd össe pozíciónként az adatlapban található funkciótáblázattal (6. oldal). Ezek alapján korrekt. -
darvinya
titán
Visszatérve ehhez a témához (#39810) darvinya.
A Mode kapcsolónál a legalsó állás a kiindulópont.
A R32-R35 nincsenek letestelve így mindegyik hozzátartozó kapcsoló be van kapcsolva.Kérdésem annyi, hogy a levezetésem jó-e?
(#39832) BTminishop
Ha nem akarsz foglalkozni maratással, fúrással ajánlom a próbapaneles nyákot.
Van a LochMaster nevű program amit erre találtak ki.
De én inkább egy kockás fűzetet szeretek használni erre. -
#39830
Lompos48
nagyúr
BTminishop
#39826
Lompos48
nagyúr
válasz
BTminishop
#39826
üzenetére

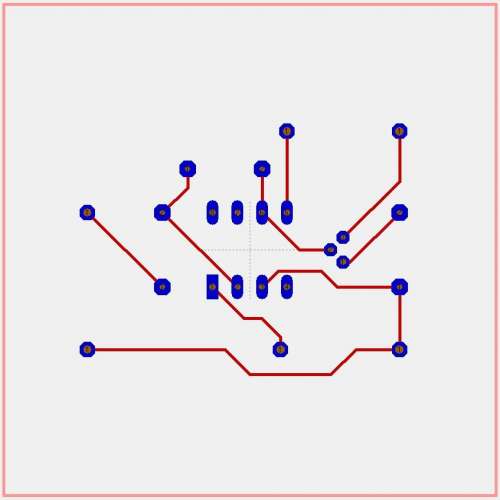

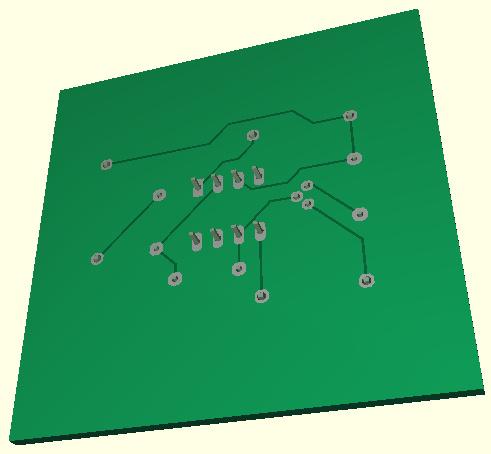

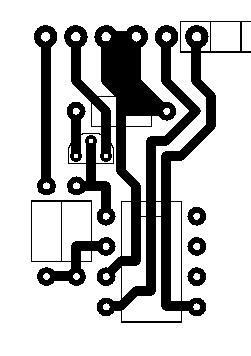

A NYÁK pedig valahogy így nézhetne ki:
Ez az a szint, ahol el kellene kezdened gyakorolni a NYÁKrajzokat. 5 alkatrész azért közelít a minimumhoz.
Érkezik a kép is, de az előzőben hibáztam.
-
#39827
PHM
addikt
BTminishop
#39826
PHM
addikt
válasz
BTminishop
#39826
üzenetére

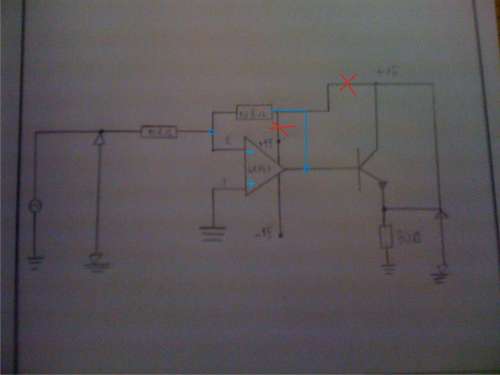

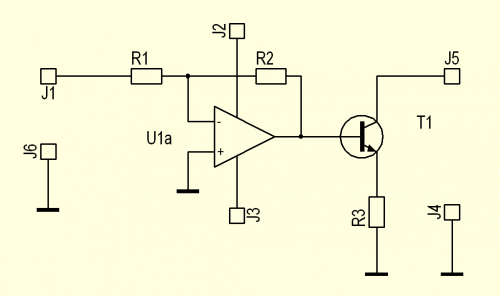

A műveleti erősítő típusát és invertáló-nem invertáló bemeneteit jelöld,
a tranzisztor típusa sem ártana, valamint rövidre zártad a tranyó
kollektorát és emitterét.
A vonalak a 2 végükön nyilakkal feszültség mérést akarnak jelenteni?
Ráadásul ez a kapcsolás nem tűnik működő képesnek.
Mi a feladata? -
#39825
darvinya
titán
BTminishop
#39824
darvinya
titán
válasz
BTminishop
#39824
üzenetére
Nem oltástnak szánom, de semmit nem látni rendesen belőle.
-
#39824
BTminishop
aktív tag
BTminishop
aktív tag

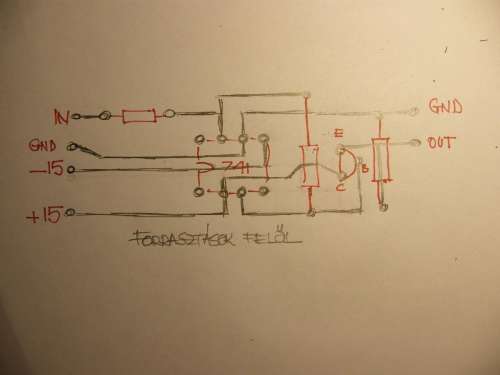

Tudom kicsit pofátlan de SOS helyzetben vagyok!!! Erről a kapcsolásról kellene készíteni NYÁK-ot.Valaki lenne oly szíves? Nagyon nagyon nagyon hálás lennék!! Kapcsolás Oltásokat nem kérek,hogy egy lusta dög vagyok!! Köszönöm előre is!
-
-
Lompos48
nagyúr
válasz
darvinya
#39812
üzenetére
Ha kiveszem 4066-ot akkor már nem tudom rövidre zárni IC5-t, mert maga IC5 a 4066.
Arra magadtól is rájöhettél volna, hogy a 8-9 lábakra értettem.
Tehát van szerepe IC2a/b, 3a/b, 6a/b-nek.
A 6A, 6B és 3A kimenetei a 4052 általad nem szándékozott (1,2,3) bemeneteire vannak kötve, bemenetüket pedig a 2A hajtja meg. Akkor hogy van?
Én általában a rajzokból olvasok és nem feltétlenül a magyarázatokból. Ha szerinted nem jó amit írtam, akkor RAJTA!
-
darvinya
titán
válasz
Lompos48
#39811
üzenetére
Ha kiveszem 4066-ot akkor már nem tudom rövidre zárni IC5-t, mert maga IC5 a 4066.
Amúgy akusztikus gitár hangját generálja.
Mint írtad, hogy 4052 Mux/Demux IC.
Így az alaphangzásnál Mode kapcsoló nem kapcsol semmit és X0-Xcom / Y0-Ycom áramkör érvényesül.
Tehát van szerepe IC2a/b, 3a/b, 6a/b-nek.Amúgy ha ezeket is kivenném, akkor kapok egy Overdrive szerűséget.
-
Lompos48
nagyúr
válasz
darvinya
#39810
üzenetére
Ha a a két IC(4066, 4052) kimarad, akkor lehet rendesen "sepregetni", mert nem kellenek az IC2A, 3A, 6A, 6B, MODE kapcsolók, R32...35, C1...C4, csak így hirtelen. Az IC5C-t rövidrezárod, a fennmaradó fél opampokat átszervezed, hogy ne kelljen két fél IC-t használni az IC2B és IC3B helyén.
Ugyan gőzöm nincs mit szimulál ez az áramkör, de a rajz ezt "mondja".
-
-
Lompos48
nagyúr
válasz
Kernel
#39806
üzenetére
A 4066 és 14066 funkcionálisan egy és ugyanaz az áramkör és a 4XXX CMOS széria tagjai. Motorola (manapság Freescale) annak idején megkülönböztetésül elébebiggyesztett még egy 1-est. Ők bilaterális kapcsolók.
A 4052 ellenben egy MUX/DEMUX áramkör, használható kapcsolási funkciók betöltésére is, de mivel van egy Enable/Disable funkciója is, a Disable parancsra nagy impedanciás (HighZ) állapotba megy a kimenet, hogy összeköthető/összekábelezhető legyen gond nélkül más kisimpedanciás állapotú kimenettel.@darvinya Teljes rajzzal jobban lehetne tanakodni a kapcsolásodon.
-
darvinya
titán
válasz
Kernel
#39804
üzenetére

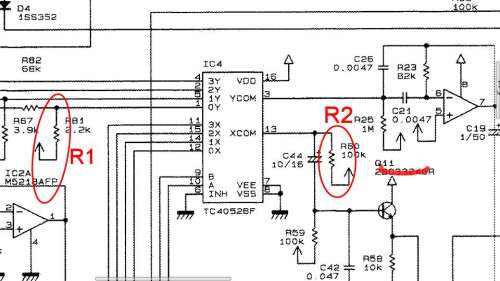

Annyit akartam kihozni, hogy a TC4052-es IC-t kiszeretném venni és a 4 kötésből 1-et megtartani.
Tehát a X0-Xcom, Y0-Ycom vonalat szeretném csak megtartani.Amit kihagytam a karikázásnál, hogy az Xcom -ból jövő áramkör megy a Op.amp-ba aminél van egy 1MΩ-os ellenállás 4.5V felé.
Ha egyszerűen kihagyom az IC-t akkor a R1 és a 1MΩ egymásután jön, ami lehet jó is jeljavításban.?Ugyan ez van Ycom -nál is, csak ott az R2 előtt így nézne ki: R2-ellenállás-4.5V-ra ellenállás
Ez így maradhat?és PHM
Ebben a (#39802) darvinya hsz-ben a második felében leírtak keveredtek 4066 és 4052 IC adataival.
Tehát egyrésze 4066, a másrésze 4052.
-
Kernel
nagyúr
Csereszabatos, az nem is kétséges, csak az egyik adatlapon következesen meghatározták a bemenetet és a kimenetet, illetve nem említették a "bidirectional" szót, emiatt gyanítottam valami "titkot".
De később láttam egy másik helyen, hogy ez is felcserélhető. Máshol meg azt írja egy fórumozó, hogy a 4066 és 14066 csak a gyártócégben különbözik, amúgy ugyanaz.
-
PHM
addikt
válasz
darvinya
#39802
üzenetére
A CD4066-os egy 4 csatornás analóg kapcsoló.
Azért van I/O írva a lábakhoz, mert mindkét irányban kapcsol.
Úgy kell elképzelni, hogy bekapcsolt állapotban kis ellenállást képvisel,
míg kikapcsolva igen nagyot.
Ezért használható analóg áramkörökben pl bemenet választónak.
Kernel:
Az adatlapokat nézve nekem úgy tűnik, hogy csereszabatos a 2 IC. -
Kernel
nagyúr
válasz
darvinya
#39803
üzenetére
Mivel az IC kimenete felhúzóellenállást nem igényel, harmadik (lebegő) állapota sincs, így a 100k ellenállás látszólag nem tűnik létfontosságúnak, de lehet szerepe talán a tranziens átmenetek "szépítésében", vagyis valamilyen jelminőségi javításban.
A másik pedig egy bemenet, így nem mellékes a meghajtás megoldása, de ott is elképzelhető hasonló szerep.
Az R1 befolyásol, ha nincs az IC és R2?
Nem nagyon értelmezhető a kérdés, még az sem, hogy melyik részét akarod felhasználni, mihez akarod csatlakoztatni és milyen módon, ezek nem olyan mellékes dolgok.
Egyébként később láttam, hogy a "bilateral switch" kifelezést általánosságban az analóg kapcsolókra szokták használni: [link] Eszerint akkor nem véletlen, hogy:
CD4066: bilateral, bidirectional
CD14066: bilateral (de nem bidirectional, mert definiált bemenete és kimenete van.) -
Kernel
nagyúr
válasz
fero02
#39795
üzenetére
A döglött itt bizonyára kapacitásszegényt jelent (lehetne zárlatos is, de akkor már régen rossz), ilyen hibákkal lehet találkozni TV-knél is, ami általában azzal jár, hogy vagy el sem tud indulni a tápegység, vagy készenlétben még megy, de amikor ráindítom a TV-t, leáll teljesen.
Új hozzászólás Aktív témák
Hirdetés
ekkold- Intel Core i7 11700 - 4.9 GHz - 8mag/16szál - Eladó!
- Csere-Beszámítás! Gamer PC Számítógép! R9 3900X / RX 6700XT / 32GB DDR4 / 1TB SSD
- Gamer Gép - MSI Z490, Intel I7 10700, 32GB DDR4, RTX 3060 Ti 8GB , 1 TB M.2 SSD, Gigabyte 450W
- ThinkPad E16 Gen1 16" FHD+ IPS i7-1355U GeForce MX550 16GB 512GB NVMe IR kam gar
- PS5 Slim+ 2x Dualsense Wireless Controller garanciálisan
- BESZÁMÍTÁS! Microsoft XBOX One S 2TB játékkonzol garanciával hibátlan működéssel
- Telefon felvásárlás!! Apple Watch SE/Apple Watch SE 2 (2022)
- LG FLATRON L1942s 19"-os 1280x1024-es monitor eladó
- TP-Link Archer C1200 Router eladó (1200 Mb/s Wi-Fi)
- Game Pass Ultimate előfizetés azonnal, élettartam garanciával, problémamentesen! Immáron 8 éve!
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: Liszt Ferenc Zeneművészeti Egyetem
Város: Budapest
