Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
Kernel
nagyúr
válasz
#22145024
#39195
üzenetére

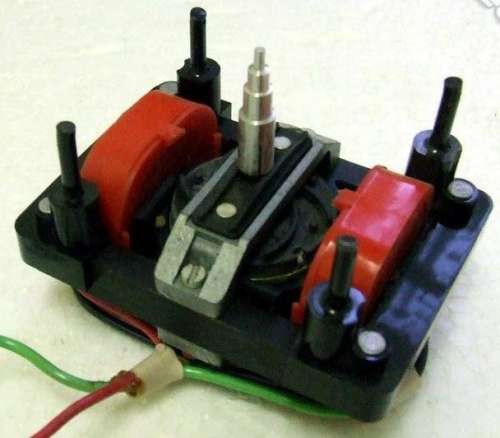

Felrakták az öreg Tesla motor fotóját, régen szervizben tucatjával cseréltük ezeket. Főleg a csapágynál kezdett kotyogni, emiatt beállni, mert összeért a forgórész az állórésszel. Vásárláskor nem is árt rákérdezni, hogy lötyög-e nagyon a tengely?
Rövidrezárt forgórészű aszinkron motor, dörzskerékhajtáshoz, az állórészbe épített, rézből készült rövidzárral, ami a vasmagban fázistolást hoz létre, így tud elindulni és forogni egy fázisról.
Pedig lemezjátszóhoz elvileg szinkronmotor lenne ideális, hogy a hálózati frekvenciával pontosan szinkronban forogjon (vannak olyan Tesla motorok is, ami lapos, kerek formájú, permanens mágnes forgórésszel, szíjhajtáshoz), de a régi minőségi szinten az aszinkron is megfelelt a célnak. Az áttételbe vagy be volt kalkulálva a motor sleep, vagy a kis terhelés miatt talán nem is volt ennek jelentősége.
-
#22145024
törölt tag
válasz
atesss
#39192
üzenetére
(vatera), "tesla lemezjátszó" a keresőszó, aztán beállítod, hogy ár szerint növekvő. Most is van fent három, ami két nap múlva járna le. 600HUF-os kezdőárra még licit sem érkezett, ebből kb tudod, hogy mennyit is érhet valójában. Retro értéke nincs, mert egy ronda hulladék egy ronda korból.
Sőt, van egy "TESLA lemezjátszó motor Typ M101 - szerelvényével" nevű produkció is, ha nagyjából szeretnéd tudni, hogy is néz ki, használható-e majd a te környezetedben. Potom 850-ért van fent. Ha nem megy el még ezen az áron sem, akkor ált. meg lehet alkudni az eladóval, hogy tegye fel fix áron, zárt aukcióra.
Nyilván van még pár más márka is, de ez a legáltalánosabb...
-
kisi
aktív tag
válasz
_ATi_1
#39183
üzenetére
Ha a telefonodon van infraport, vannak univerzális, távirányító appok, mind android, mind más oprendszerek alá..
Pld: Android: https://play.google.com/store/apps/details?id=com.freeirtv&hl=hu
Az én tévémen is symbianos programmal, egy Nokia e51 segítségével lett kinyitva a szervízmenü, és beállítva a divix lejátszás.
-
tornas
őstag
válasz
moha21
#39189
üzenetére
"Sajna eszköz és hely hiányában küszködök az elbiban, ezért megy minden olyan nehézkesen. ( Ne üssön agyon az áram, ne gyulladjon kis semmi etc...műhelyben más.)"
Nekem is ugyanez a bajom már évek óta, és csak nem akar megoldódni...
A szoba sarkában halmozódnak a szerelni való cuccok és 1-2 hetente (néha 3 is) meg cipeljem haza a motyót, hogy egyáltalán foglalkozhassam vele, de így is csúszik rengeteg minden más is.
-
moha21
veterán
válasz
fero02
#39188
üzenetére
De, mert közben szépen kezd helyreállni a dolog. A jónak tűnő akkumulátor túl sok áramot vesz fel és emiatt volt a melegedés. A hiba meg kontakt eredetű volt. Most egy autóakkuról már jobb a helyzet, bár szerintem igénytelen a jelalak ettől függetlenül Pc táp meg ventiáltor nyugodtan megy róla.
Sajna eszköz és hely hiányában küszködök az elbiban, ezért megy minden olyan nehézkesen. ( Ne üssön agyon az áram, ne gyulladjon kis semmi etc...műhelyben más.)
-
#39186
Lompos48
nagyúr
BTminishop
#39184
Lompos48
nagyúr
válasz
BTminishop
#39184
üzenetére
Annyira nehéz a keresgélés interneten? [link]
-
#39185
moha21
veterán
BTminishop
#39184
moha21
veterán
válasz
BTminishop
#39184
üzenetére
Üdv!
És mégis mit kellene kiszámítani?
-
#39184
BTminishop
aktív tag
BTminishop
aktív tag
Sziasztok!
Párhuzamos RLC áramkör számitásában segitség kellene.
1. Számitsuk ki az RLC áramkört ha adottak a következő adatok:
R=10k ohm
L=20mH
U=10V
f=50Hz
______________
2.
R=100 ohm
c= 10 mikro farad
U=10V
omega= 10 a harmadikon
______________
Előre köszönöm!
-
_ATi_1
senior tag
Köszönöm mindenkinek a segítséget a távirányítóval kapcsolatban.
Várok még ötleteket, hátha létezik még könnyebb megoldás.And: Ez sokat segített, akkor az IrDA portot elvetettem. A linkelt program pedig hasznos lesz a későbbiekben, ha nem találok jobb megoldást.
Latency: Ez is nagyon hasznos eszköz, csak kissé drágának találom. Szerencsére -ha jól látom- kapható belőle otthon megépíthető kit is, jóval olcsóbban. Egy ilyenre biztos benevezek, még jól jöhet máskor is.
mezis: Ezek a kódok csak az adott típusú távirányítóban érvényesek, a bennük előre eltárolt kódoknak az azonosítására szolgál.
Lompos48: Igen, én a szembefordított tanításra gondoltam oly módon, hogy a tanítható távirányítót az infra porttal tanítom.
-
moha21
veterán
Üdv újra!
A tegnapi szünetmentes probléma megoldódott, a +12V-os tápra volt érzékeny. Akkuról megy róla szépen minden csak relatív ocsmány a kimeneti jelalak még mindig.
Ha valakit érdekel kép tehetek fel majd róla, de ha nem kell senkinek akkor megspórolom az időm. .-)
Ez egy Eaton 5110 700VA UPS egyébként.
Azóta került még egy ide, aminek a kimenetén álomszép kvázi szinusz van üres járásban. 40W-os 230V-os izzót használva a kimenet teljesen torz volt, az izzó össze vissza villogott és kicsit büdös is lett. Szemre semmi égés nincs, de a trafója teljesen forró volt 1-2 perc után. Azóta üresjárásban megvan a szép kimeneti jelalak helyes feszültségértékkel, de akármilyen terhelésre a kimenet teljesen kisimul.
Ez egy Aeton NV800H
-
lufiember
csendes tag
válasz
darvinya
#39176
üzenetére
Köszi szépen!
Jack dugaszt már megvettem, habár nem fér bele a vezeték. (Sima 3,5 sztereó jack, de a dugó házát képtelenség ráhúzni a vezetékre. Gondolom rosszul kértem, van külön vastag kábelhez is?
) Ez a Fuzz nagyon tetszik, pont ilyenekre gondoltam köszi szépen. Hamarosan aktuális lesz a páka megvétele, addig is szívesen fogadok még tippeket, ajánlásokat a többiektől is. Köszi. Üdv.! -
mezis
félisten
válasz
_ATi_1
#39165
üzenetére
Üdv.!
Egy SilverCrest KH 2159-es univ. távir. készülékekhez tatozó kódtáblázata az Audio - Denon-hoz a 8006, 8028, 8029, 8030, 8062-es kódokkal való próbálkozást javasolja.Lompos48: Ilyen a kódot kell beírni az univ. távirányítónak, mint a távvezérelni kívánt készüléket azonosító kódot.
-
darvinya
titán
válasz
lufiember
#39175
üzenetére
Ajánlom ezt [link], hobbistáknak tökéletes.
Jack-et a közelben lévő elektronikai boltban meg vehető.Igényes kinézethez( de a vezeték méretét figyelembe kell venni és nem olcsó).
Egy éles kés nem árt blankolni(vezeték csupaszítani).
Lehet még nyák tartó állványt is venni, de ez igény szerint érdemes.(egy pár éve hobbista vagyok, de még mindig nem kell)
Egyszerű g.torzítóhoz ajánlom a
Logout-omon lévő FF-t. -
lufiember
csendes tag
Sziasztok!
Előre is elnézéseteket kérem a nagyon amatőr kérdésemért. (Biztos már százszor válaszoltatok rá.) Van egy Sony fejhallgatóm, aminek a kontaktos jack dugóját szeretném megjavítani. Mivel soha életemben nem forrasztottam még, tanácsra lenne szükségem. Milyen pákára, eszközökre lesz szükségem, hol érdemes megvenni ezeket? Valójában nagyon érdekel a hobbi elektronika, és gondoltam ez jó feladat lenne bevezetés gyanánt.
Későbbiekben egyszerűbb gitáreffekteket is építenék. (Elméleti síkon azért képben vagyok a dolgokkal. ) Összegezve tehát, mit ajánlanátok egy kezdőnek amivel később is lehet dolgozni? Hogyan lehetne gyakorolni a forrasztást otthon? Egyenlőre most ennyi kérdésem lenne. Előre is köszönöm ha tudtok segíteni. Üdv.! -
And
veterán
válasz
_ATi_1
#39171
üzenetére
Csakhogy az infraport (IrDA) messze nem ugyanaz, mint az infra távkapcsoló. Annyi bennük a közös, hogy mindkettő infra hullámhosszon működik, de ezzel vége is.
Mod.: ha már kódokat kell küldeni PC-ről, akkor WinLIRC, ehhez viszont nem árt egy soros port, plusz néhány alkatrész sem. -
_ATi_1
senior tag
-
darvinya
titán
válasz
Lompos48
#39169
üzenetére
Szerintem nem.
Ahhoz, hogy USB eszközzel belső vezérlést legyen.
Maga az eszköz alap fw-e tartalmaznia kell erre vonatkozó utasításokat az USB vezérlőről.Ha mégis lenne ilyen, akkor megint ott lennénk mint a univerzálisok tanítása-nál.
Ki kellene nyerni milyen parancs mit működtet. -
-
atesss
addikt
Üdv !
Végre összeállt az L6203-as IC-kből álló léptetőmotor meghajtó.Ami kicsit problémás, hogy az IC maximális árama csak 5A, és így normál vezérléssel nem tudjuk teljesen kihajtani a motort. Ugyanis ha a csúcsáram 5A, akkor egy lassabb sebességnél (márpedig nekünk az kell) az átlagáram sosem lesz a 4,2A-nek (ezt bírja a motor) még a közelében sem.
Megoldás lehetne, ha az L6203 (adatlap: [link]) egyik példakapcsolásában - 13. oldal, Figure 18 (esetleg Figure 19) - szereplő Current Controller-el szabályoznánk a motor áramát (Chopper Current Control).
(Mondjuk ezt AVR szoftverből is lehetne; de akkor minden egyes sebesség vagy kitöltési tényező váltásnál szkópozni és újraszámolni kellene, ami sokkal körülményesebb, mint ha egyszer beállítom a célhardverrel a kívánt max. áramot.)Ez ugye gyorsan felfuttatja az áramot, majd ki-be kapcsolja, hogy a maximális közelében tartsa.
A felfutási meredekség a sebességtől és a tápfeszültségtől függ; de mivel 32V-os tápunk van, és kb. 100-160rpm szükséges csak, ez szerintem eléggé meredek lenne a periódusidőhöz képest.
Így az átlag is a maximális áram közelében lehetne (ez a komparátor hiszterézisétől és az oszcillátor alkotóelemeitől függ ha jól gondolom).
De a ki-be kapcsolások a nagyobb frekvencia (zavarjelek ?), és a nagyobb kapcsolási veszteség (a beépített MOSFET-eken) miatt nem a legjobb.
Mennyire okozhat ez problémát a gyakorlatban ?Illetve a motor zaja (rezgése) is nagyon erős. Alapvetően azzal van a gond, hogy az egész csigákat tartó szerkezet egybe hegesztett zárszelvényből áll (sőt, még egy 3x3m-es ráccsal és rácsos ajtóval is együtt van).
Ezzel próbálunk valamit kezdeni mechanikailag.
De ettől függetlenül a motor oldalról is lehetne valamit.
Állítólag a microstepping sokat tudna segíteni ezen; szerintetek ? -
Samus
addikt
válasz
kjani18
#39150
üzenetére
Nem a feszültséggel van a baj, hanem az áramerősséggel. Egy sima USB2 port 500mA áramot képes leadni. Közvetlenül a porton. Hosszabbítókábellel ez rohamosan csökken. Már egy sima 4 portos HUB sem mindig képes ellátni 4 pendrive-ot, külső táplálás nélkül (itt a négy eszköznek kell osztoznia fél amperen). Képzeld el ezt 7 eszköz esetében. Oda lehet az 1A külső táp is karcsú lesz. Attól függ, mit akarsz használni. Ebay-en van bőven elosztó, a legnagyobb az 10es, de arra figyelj, hogy ne csak sima áramelosztó legyen (ebből van több), hanem tényleges HUB, erős külső táppal.
Ha hamar kell, akkor nézz körül a német (ebay.de) és angol (ebay.co.uk) oldalon, németektől pár nap, angoloktól egy hét alatt ideér a termék.
-
#22145024
törölt tag
válasz
kjani18
#39150
üzenetére
"HUB-IC" nékül nem úszod meg, szal sokkal egyszerűbb készen megvenni. Ha mindenképp építened kell, akkor is könnyebb kitermelni egy létezőből az agyát és a saját panelba beforrasztani, mint foglalkozni az implementálással. De szerintem 14-est nem fogsz találni, így min 2 USB portodat foglalja majd el a PC-alaplapon.
-
Samus
addikt
válasz
kjani18
#39148
üzenetére
Kettő ilyennel: [link], arra figyelj, hogy itt már kell egy combos táp is mellé, hogy azért ellássa árammal ezt a rengeteg eszközt.
Mondjuk nem értem. Van nekem egy 8-9 éves asztali gépem, azon van összesen 10db USB port (6 hátul, és 2x2 kivezethető az alaplapról, kettő hátulra van vezetve, kettő előre), pedig tényleg nem mai darab. Minek kell ennyi port?
-
Kernel
nagyúr
Azok a kettős szigetelésű készülékek, képcsöves TV-k stb. Ott is szokott lenni egy vagy két ilyen kondenzátor, átkötve a szekunder oldalra, GND-re, ami már azonos a koax, RCA, SCART stb. vagyis ember által érinthető testtel.
Amikor csak 1 db kondi van, az a primer oldali viszonyítási pontot (általában a hálózati puffer negatívja) köti át a GND-re.
-
mezis
félisten
Nálam az elmúlt majd 30 év alatt kb 3-szor oldott le a Fi relé. Mindhárom alkalommal "igaza" volt. Egyik eset az volt, amikor az egyébként hibátlan hűtőszekrény automatikus leolvasztás alkalmával annyi vizet csorgatott ki, amennyit az aggregát nem tudott már elpárologtatni, becsorgott a 220 V-hoz. (Akkor még csak annyi volt a Volt.
) M keresztül ásik esetben a konyhai elektromos vízmelegítő fűtőbetétjének réz védőcsövén keresztül szivárgott be a víz a fűtőbetéthez. Harmadik alkalommal a fűben tekergő kábel szigetelését sikerült metsző ollóval lehántani. Itt már ember is része volt az áramkörnek. Szerencsére az ijedtségen kívül nem történt semmi baj. Örök hála a érintésvédelmi FI relének ! -
Samus
addikt
Akkor egyelőre jegeljük a földelés témát, körbe kell néznem a lakásban, hogy hol van földelés, lehet csak a konnektor régi/ócska, nehezen hiszem el, hogy egy ilyen társasházban ilyen lakás lenne.
Viszont akad egy másik kérdésem. Autóról lesz szó, vagyis 12-14V feszültségről. Erősítőt kötnék be, tápkábel kérdésem lenne. Mivel nem egy high-end rendszerről van szó, nem igazán költenék egy kisebb vagyont kábelekre. Az erősítőben 40A biztosíték van, vagyis olyan átmérőjű kábel kell, amin ez az áram biztonságosan átfolyik. Elvileg elég lenne 10mm2, de nem árt túlméretezni, szóval legyen 20mm2. Ez 5mm átmérőjű vezetéket jelent. Megoldhatom-e ezt úgy, hogy egy kábel helyett többet húzok be, amit a csatlakozási pontokon kötök össze, természetesen megfelelő biztosítékkal. Épp akad elfekvőben három fázisra tervezett kábel, egyenként vékonyak lennének, de összességében túl is teljesítené a követelményt, és persze emellett elég jól van szigetelve.
-
#22145024
törölt tag
Mondjuk egy leszakadt vezeték miatt, sérült szigetelés miatt, netán eleve elégtelen tervezés okán, amit az EMEI/TÜV a bevizsgálás során nem szúrt ki.( Vagy nem is látott soha ilyen intézményt, mivel egy cég maga is rányomhatja a plecsnit, saját felelősségre). De akár bele is boríthatsz valamit véletlenül. Szal úgymond végtelen a lehetőségek tárháza. De ha halált okoz a hanyagság (ugyanis, te földeletlen rendszerben tervezed használni a földelést igénylő, saját tulajdonodban lévő eszközödet), akkor ha egy személy a felelős, azt sajnos nem ritkán 2 évvel jutalmazzák. A jó ügyvéd meg többe kerül, mint amenyit a hiba elhárítása igényel. És még nyugodtan is alszol...
És ugye, ez a közös földelt hosszabbítóba dugott eszközökre is érvényes, akár onnét is átkerülhet a PC-d fémházára a hálózati fesz, vica versa
-
Kernel
nagyúr
Valamivel előbb betettem a rajzot is, nem véletlenül szerepel rajta 2 kV-os kondenzátor. 230 V-ra. Ráadásul ilyen veszélyes pozícióba nem is szabad akármilyen kondit beépíteni, hanem csak életvédelmi, tűzvédelmi szempontból minősített típusokat.
Arról lehet felismerni, hogy mindenféle emblémák, tanúsítványok szerepelnek rajta. A szervizgyakorlatban ilyen kondenzátorok nem is hibásodnak meg soha, eltekintve a villámkáros készülékektől, de ott is hamarabb szétvágja a villám az egész tápegységet, nem a szóban forgó kondenzátort. Ami általában ott virít hibátlanul. Bár, akkor is illik cserélni, hátha károsodott. De láttam már olyat is, hogy szétrobbant.
Minősítést jelző emblémákra példa alább. A nagyobb kapacitású kondik persze nem arra vannak, hogy a hálózattal összekössön érinthető részeket, hanem csak egyéb, primer oldali alkalmazásra, ahol nem az érintésvédelem a szempont, hanem a készülék tűzbiztonsága. Vagyis nem szabad neki tüzet okozni, lángra gyulladni.
...és még nem említettem egyéb óvintézkedéseket a primer oldalon: növelt szigetelések, nyomtatott áramkörön védőtávolságok, ami mind csökkenti az áramütés lehetőségét, valószínűségét. Nem is szokott ebből gond lenni.
-
hNp88
aktív tag
zárlat következtében.
a PC tápokban van két kondenzátor L-test-N között, amin keresztül a fémház "félfázisra" kerül, ha nincs leföldelve, igaz, itt nem folyhat életveszélyes áram a kapacitások (reaktanciák értéke) miatt. de gondold el, ha a fázis felőli kondenzátor átüt...
-
#22145024
törölt tag
"Szóval a földelés hiánya akkor okozhat problémát, ha a hálózatban hiba van, és egyszerre tapizom ilyenkor egy háztartási gép fém részét, és egy másik, föld felé vezető fémrészt?"
Pl, ha testzárlatos a kütyüd, jobban mondva a fázis valamiért rákerül mondjuk a PC-d fémházára és ilyenkor ezt tapizva (vagy bármely más a házzal elektromosan összekötött egyéb dolgot, pl USB kábel külső fém része), plusz mondjuk a másik kezeddel a radiátort/gázcsövet fogva, akkor simán meg tud ütni a delej. Pont azért, mert a PC-dben lévő, szabványosan kialakított védőföldelés nem tud működni, mivel a konektorodban nincs bekötve a védőföld. (ugye ilyenkor leverné az automatát/fi-relét, de nem fogja, hanem ott lesz a "földelt" fémrészeken a 230VAC)
Tehát általános működés szempontjából az esetek túlnyomó többségében nem okoz hibát, de érintésvédelmileg -hiba esetén- annál inkább.
Egyébként szerintem a te felelősséged, hogyha te vagy a bérlő és valakit legépelne mondjuk a PC-d fémházán megjelenő hálózati fesz. Talán az mentesítene egyedül, ha a falban egyébként földelt alljzatok lennének, aminek nincs bekötve a védőföldje (merthogy te arról nem tudhatsz). De ez is csak jogilag állhatná
meg a helyét. -
Kernel
nagyúr
Nem magában a hálózatban, hanem a konnektor után, vezeték érintése, testzárlatos készülék érintése.
Áramütést csak úgy lehet kapni, hogy az emberen keresztül záródik az áramkör, legyen az két kéz között, vagy a lábon a föld irányába. A fázisnak kell(?) záródni vagy a nulla, vagy a föld felé.
A föld felé általában biztonságos szigetelést nyújt a legtöbb száraz papucs, cipő stb. Két kézzel pedig nem fogdosunk egyszerre fázist és egyebet.
-
Samus
addikt
válasz
Kernel
#39131
üzenetére
A fürdőt nem néztem, ott elvileg kell lennie, jövő hét végén költözök be. Teljesen abban a hitben voltam, hogy ez ma ezért alap. Egyébként tényleg pikk-pakk a lakás, jó állapotban, kétszer néztük meg (egyszer szülőkkel, utána ketten barátnőmmel), fel sem tűnt eddig.
Szóval a földelés hiánya akkor okozhat problémát, ha a hálózatban hiba van, és egyszerre tapizom ilyenkor egy háztartási gép fém részét, és egy másik, föld felé vezető fémrészt?
-
Kernel
nagyúr
Fi-relé önmagában nem sokat ér, ahhoz szabályosan földelt mosógép stb. is kellene. Egy hibás készüléknél a föld felé meginduló hibaáram hatására tudna leoldani a relé. Vagy a fémváz érintésére, az emberen a föld felé folyó áram miatt. Igaz, utóbbi esetben elvileg nem szükséges a földelt készülék.
De a száraz szőnyeg, linóleum olyan jól szigetel, hogy simán megfogom fázist is, a talpam irányába úgysem tud záródni az áramkör, a föld felé. Közben nyilván nem fogdosom a vízcsövet.
Ezt nem azért írom, hogy laikusok is próbálgassák, csak azt próbálom szemléltetni, hogy mennyi az esélye egy áramütésnek, átlagos esetben.
Egyébként a fürdőszobában sincs földelt konnektor?
-
Samus
addikt
Értem én, hogy neki kellene megcsinálni, de én fogok ott lakni, és egy kicsit idegesít így is...
Önmagában a Fi relé nem nagy összeg, viszont mennyi lenne ezt beiktatni az áramkörbe? Ez mindenképp E.ON, vagy a mérőóra után tökéletes helye van neki (ahová egy villanyszerelő is be tudja rakni)? -
Kernel
nagyúr
Egyszerű egyébként, a képen a szokványos áramkör látható, pirossal jelöltem a jelenségért felelős zavarszűrő kondenzátorokat:
Mivel a földeléssel jelölt pontokat nem csak a hárompólusú hálózati csatlakozó földpontjára szokták kivezetni, hanem direktben letestelik a készülék fémvázára is (ld. számítógép, lapostévé stb), ami általában azonos a tápegység GND-vel is, így természetes, hogy ha a konnektornál nem földeljük le, akkor féltápra emelkedik a GND, illetve azt elhúzza még a műszer terhelése is, vagy a kéz érintése, ezért nem mutat a műszer pont 115 V-ot, csak kevesebbet.
Dugóforgatós Hifisták ennél messzebbre is mennek. Elkezdi forgatni a dugót, egyik irányban mér mondjuk 80 V-ot, másik irányba 110-et (bizonyos aszimmetria óhatatlan, több okból), ebből ő levonja a következtetést, hogy a 80 V-os állásban szebben szól a rendszer. Utána ezt már el is hiszi, bemagyarázza a fejébe, mert dolgozik a "psziché".
-
-
Lompos48
nagyúr
Persze, arra is csordogálhat, de azt se kell elfelejteni, hogy a 100 MΩ-os nagyságrendű ellenállások lassan a "legendák" világába tartoznak. 10V-os mérőfeszültségnél is 100nA-es mért áramot jelentenek. Valamikor a méréstechnikában is alkalmazott 100 MΩ-os, 3cm hosszú ellenállást egy legalább 6-7 cm hosszú vákuumos üvegbúrába szerelték, a (mérési) hibalehetőségek megelőzésére.
-
#22145024
törölt tag
válasz
Lompos48
#39120
üzenetére
"egyiknél a bemeneti a másiknál a kimeneti zajfeszültséget adják meg"
Nna, erre nem is figyeltem. Mondjuk igaz, hogy a görbéknél csak a kimeneti teljesítmény, kontra THD+N ábrákat néztem. Közeltéri hangfalba tenném be, ott szerintem már elég jól hallható a difi.
Nekem túlképp jó lenne diszkrét megoldás is (mivel 6-8W nekem elég, a hangszórók elég érzékenyek, meg jellemezően 1m-en belül van elhelyezve!), valami jobb/erősebb OPA, plusz 2 FET, de kutakodva a neten, mindenhol a TDA20xx családba botlik az ember, ha 12V egyoldalas táp a kitétel. Illetve találtam még egy-két IC-s megoldást (pl. onsemi), de ezeknél ez egyoldalas tápos dolog csak opció volt, sem görbesereg, sem adatlapi érték nem volt közölve az ilyen felhasználáshoz. -
mezis
félisten
A konyhai, fürdőszobai készülékeken kívül jobb lenne ha nem csak az asztali PC-nek, de a LAPTOP tápegységének is védőföldelése lenne ! Nem VEZET
az jóra, ha 80 - 100 V -os feszültség van ezeken a készülékeken még akkor sem ha az áram µA-es nagyságrendű !
(Először bosszankodtam, amikor a laptopom töltőjének megláttam a védőföldeléses csatlakozó vezetékét, gondoltam elég lenne oda egy "villanyborotva" zsinór is. Aztán amikor már a Fujitsu Siemens Amilo C1020 laptop második példányánál mértem a tápegységen 80 V-ot (kb 100 MΩ-os átvezetési ellenállást), azóta csak védőföldeléses aljzatot ajánlok mindenkinek.Annak még nem sikerült megtalálni okát, hogy egy laptop töltőjén hol tud "átkúszni" a fázis a 19 V-hoz. Optikai visszacsatolás lenne csupán...
-
And
veterán
válasz
moha21
#39121
üzenetére
Nyilván, de azért ne felejtsük el, hogy itt nem egy időzített bombáról beszélünk (illetve igen, de inkább a hálózat oldaláról, nem életvédelmi szempontok okán). Ha meg annyira szívügyünk a védelem, akkor legalább egy FI-relét tegyünk fel. A kérdező kolléga esetén viszont nem neki kell(ene) lépnie az ügyben, hiszen csak albérlő. Ez legyen inkább a tulajdonos feladata.
-
Lompos48
nagyúr
válasz
#22145024
#39117
üzenetére
Tulajdonképpen más kategóriákba tartoznak. De azt figyelembe kell/lehet venni, hogy egyiknél a bemeneti a másiknál a kimeneti zajfeszültséget adják meg az adatlapban. Márpedig a 2030-as bemeneti zaját "megszorozva" a tipikus 30dB-es zárthurkú erősítéssel, ugyanabba a nagyságrendbe besorolható zajt fogsz kapni.
Amiben a TDA1562 tényleg jó nagyságrenddel veri a másikat, az a torzítás (THD).
Suttogva jegyezném meg, hogy mindennapi hallgatásban a 12V-os alkalmazásban nem fogsz fülsértő különbségeket észlelni. Mondom én. -
And
veterán
Milliók élnek olyan házgyári lakásokban, amelyekben a szobákban nincsenek védővezetővel ellátott dugaljak. Én is ilyenben lakom, és túlzottan nagy problémát nem csinálok belőle. Mivel a védővezető nincs ott a falban (nagy valószínűséggel nálad sincs), a megoldás csak a fal végigvésése, a régi tömör alumínium kábelek lecserélése és védővezető behúzása lenne. Ez felér egy újrafestéssel vagy tapétázással, szobák ki- majd visszapakolásával, és ha a villanyszerelést szakember csinálja (ami nem árt), akkor egy hatjegyű forintösszeg kifizetésével. Meg akkor már a komplett rendszert fel lehet újítani, hogy 5 év múlva már ne kelljen külön azzal szórakozni és egy újabb hetet eltölteni vele: új megszakítószekrény, FI-relé, a kábeleket a többi helyiségben is cserélni, stb.
Lehet persze falon kívül is csatornázni, egy üzemcsarnokban talán elmegy, de otthon inkább mégse. -
Samus
addikt
Nemsokára albiba költözök, párszor már voltunk ott, sokat beszélgettünk a tulajjal, de most, mikor vittem be az ágyat, feltűnt, hogy a szobában nem földeltek a konnektorok. A lakás egy egy szintes, négy lakásos (ennek köszönhetően igazán tágas, három szobás lakásról beszélünk) társasházban van, a felső szinten. A csere nem probléma, megcsinálom magam, csak azon gondolkodom, mi lesz, ha nincs is földelés behúzva a szobákba? Kicsit gugliztam, és azt olvastam, hogy a hetvenes években ahol linóleum vagy egyéb műanyag volt a padló, ott nem volt kötelező a védőföldelés, csak a vizesblokkban. Egyedi fűtéses, két konvektor van a két szélső szobában, ezek fűtik a lakást, illetve egy kicsi, három panelos gázkazán a fürdőben.
Kérdésem, mit gondoltok, mire számítsak? Cserekonnektorom akad.
Igazság szerint földelés a hűtőnek és a mosógépnek kell, illetve a gáztűzhelynek, és később a szobába egy asztali gépnek is (jelenleg mindketten barátnőmmel laptopot használunk).
Ha nincs földelés, nagy probléma lehet? Hogy lehet megoldani a legegyszerűbben?
-
wmati
addikt
Sziasztok!
Ebben a cikkben szereplő 14 W-os erősítő TDA2030-al honnan tudom hogy milyen ellenállások kellenek ? Addig oké hogy 100k stb de kéne még valamilyen adat utána
-
fodor0410
tag
Sziasztok!
A sulim csengőrendszerét újítjuk fel és maga a kis szerkezet, amiben az óra meg a dallam van, az ad jelet a csengő erősítőnek. Szétszedtük az erősítőt és észrevettünk egy kis alkatrészt amiről nem tudjuk micsoda és mit csinálhat. 8 "lába" van, remélem minden látszik a képeken.
Megnéztük mi van ráírva, beírtuk google-ba, de nem találtunk semmit :SAki tudja, hogy mi ez, az kérem segítsen! Köszönjük előre is!
http://kepfeltoltes.hu/view/140220/DSC_0618_www.kepfeltoltes.hu_.jpg
http://kepfeltoltes.hu/view/140220/DSC_0619_www.kepfeltoltes.hu_.jpg
http://kepfeltoltes.hu/view/140220/DSC_0620_www.kepfeltoltes.hu_.jpg
http://kepfeltoltes.hu/view/140220/DSC_0621_www.kepfeltoltes.hu_.jpg
http://kepfeltoltes.hu/view/140220/DSC_0622_www.kepfeltoltes.hu_.jpg
http://kepfeltoltes.hu/view/140220/DSC_0623_www.kepfeltoltes.hu_.jpg
http://kepfeltoltes.hu/view/140220/DSC_0624_www.kepfeltoltes.hu_.jpg -
darvinya
titán
Üdv mesterek
Nemrég időztünk emitter követő kapcsoláson, hogy működjön.
Azóta sem változott semmi, hiába próbáltam ki minden tanácsot.
Annyi lett az eredmény, hogy alig volt hangereje vagy normál módbsn torzítás is beleszólt .
Így kivettem a 2SC2240 tranyót és BE egyszerűen áthídaltam.
Nem egy tökéletes megoldás, de működik.
Mert már nincs több ötlet hol lehet olyan hiba amit ilyet okozhat.Köszönöm mindekinek
-
-
#39103
Ribi
nagyúr
gyenesmartin
#39102
Ribi
nagyúr
válasz
gyenesmartin
#39102
üzenetére
Biztosíték nem ég el így, plusz ott még sok más alkatrész is igen szarul néz ki. Valószínűleg nem csak azt az 1 dolgot kell cserélni.
-
#39102
gyenesmartin
őstag
-
Kernel
nagyúr
Utóbbi kettő a klasszikus megoldást valósítja meg 0,8 V referenciafeszültséggel, az alá szintén problémás lenne lemenni.
Az LTC3600 már újszerűbb technológiának tűnik, 50 µA referenciaáramot biztosít, amivel külső terhelőellenálláson igény szerinti referenciafeszültség hozható létre, a szabályzó pedig ehhez állítja be a kimenetet.
0Ω --> 0 V, 10kΩ --> 0,5V, 100kΩ --> 5 V stb. Egyszerűen kézben tartható, nullára is szabályozható.
) Ez a Fuzz nagyon tetszik, pont ilyenekre gondoltam köszi szépen. Hamarosan aktuális lesz a páka megvétele, addig is szívesen fogadok még tippeket, ajánlásokat a többiektől is.
az jóra, ha 80 - 100 V -os feszültség van ezeken a készülékeken még akkor sem ha az áram µA-es nagyságrendű !
Új hozzászólás Aktív témák
Hirdetés
ekkold- AKCIÓ! Apple MacBook Pro 13 2022 M2 8GB 256GB SSD garanciával hibátlan működéssel
- Kodak PD460 Instant Dock Printer / Számla és Garancia
- DELL PowerEdge R730xd 26SFF rack szerver - 2xE5-2680v3 (24c/48t, 2.5/3.3GHz), 64GB RAM, 10G, H730p
- ÁRCSÖKKENTÉS Menő retró konfig: Q9550, Gigabyte P43, 4GB RAM, ASUS GT730
- Bomba ár! HP EliteBook Folio 1040 G3 - i5-G6 I 8GB I 256GB SSD I 14" FHD I Cam I W11 I Garancia!
Állásajánlatok
Cég: FOTC
Város: Budapest
