Új hozzászólás Aktív témák

• Jarod1 veterán

  #69206

  #69204 Doki16

  2019-05-25 07:26:40

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Jarod1

  veterán

  #69204 Doki16

  hmm itt a googds marketbe 200 Ft a 12V os elem..na mondegy,,amúgy a zsanéros nyomógombot mi kis átalakítás után postaláda megvilágításra használjuk,,, a kapcsoló lenyomáskor zár,és belülre helyezve látod van-e benne valami, nem kell nyitogatni feleslegesen.

  A 2 kapcsolót megértem, azért kell hogy a két ajtószárny bármelyikére reagáljon a LED fény.

• darvinya titán

  #69205

  #69204 Doki16

  2019-05-24 23:07:47

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  darvinya

  titán

  #69204 Doki16

  Oké, de felesleges váltóba kötni.

• darvinya titán

  #69202

  #69200 Doki16

  2019-05-24 20:27:25

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  darvinya

  titán

  #69200 Doki16

  De minek a 2 váltókapcsoló, mikor mint írtam, ez pont ugyanazt éred el 2 egypolosú kapcsoló párhuzamosan.

• Jarod1 veterán

  #69201

  #69200 Doki16

  2019-05-24 20:27:24

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Jarod1

  veterán

  #69200 Doki16

  igen párhuzamosan kösd mind a 2 kapcsolót, de ez dupla kábelezéssel kár,
  egyébként létezik, Zsanér kapcsoló, egy 12 V os elem kell bele és 3 erős led van integrálva.

• darvinya titán

  #69199

  #69197 Doki16

  2019-05-24 19:58:28

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  darvinya

  titán

  #69197 Doki16

  1 kapcsoló 2 ajtószárnyra nincs semmilyen kapcsolás ami mindkét ajtószárnyat tudná működtetni.
  Mivel fizikailag lehetetlen.

  kjani18

  Ez kapcsolás mi cél szolgál, mert 2 váltó kapcsoló felfűzve, pont ugyanazt tudja, mint párhuzamosan 2 egypolusú kapcsoló.

• kjani18 őstag

  #69198

  #69197 Doki16

  2019-05-24 19:49:41

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  kjani18

  őstag

  #69197 Doki16

  A kapcsolókat záróra kötni ( a rajzon nem javítottam át) NC - C



• darvinya titán

  #69196

  #69195 Doki16

  2019-05-24 18:56:15

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  darvinya

  titán

  #69195 Doki16

  Ha végállás kapcsolót csak egyik ajtószárnyhoz építed be, akkor csak annak ajtószárny elmozdulásra tud kapcsolni.
  Ez fizikai akadály, tehát ahhoz, hogy mindkét ajtószárnynál működjön, ahhoz mindkettőhőz kell végállás kapcsoló.
  Ha megvan, akkor kapcsolókat párhuzamosan kötve bármelyiket bekapcsolva felkapcsolja a világítást.

• ekkold Topikgazda

  #67851

  #67817 Doki16

  2019-01-18 22:14:41

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  ekkold

  Topikgazda

  #67817 Doki16

  Sodrott vezetéket, érvéghüvellyel egyedül sorkapocsba illik csak bekötni. Wago és hasonló kötőelemekbe nem. Az oldható wago kötőelemekbe viszont beköthető sodrott vezeték, de érvéghüvely nélkül.

• Lompos48 nagyúr

  #66871

  #66870 Doki16

  2018-11-02 19:09:43

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Lompos48

  nagyúr

  #66870 Doki16

  Akkor kapásból 10 ohm sorban a LEDdel (ha 5V-ról táplálod). A bázisellenállás akármilyen 470ohm-1kohm között.

• Lompos48 nagyúr

  #66866

  #66862 Doki16

  2018-11-02 17:09:27

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Lompos48

  nagyúr

  #66862 Doki16



  Ha megadtad volna a LED áramigényét. lehetett volna pontosabb alkatrész szempontból.

• #90088192 törölt tag

  #63167

  #63166 Doki16

  2018-02-28 07:21:41

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  #90088192

  törölt tag

  #63166 Doki16

  Köszönöm, nem találtam sehol sajnos...Vagyis nem vagyok elég figyelmes



• Lompos48 nagyúr

  #62943

  #62941 Doki16

  2018-02-14 12:13:11

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Lompos48

  nagyúr

  #62941 Doki16

  Bonyolult



• Lompos48 nagyúr

  #62938

  #62934 Doki16

  2018-02-14 10:15:38

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Lompos48

  nagyúr

  #62934 Doki16

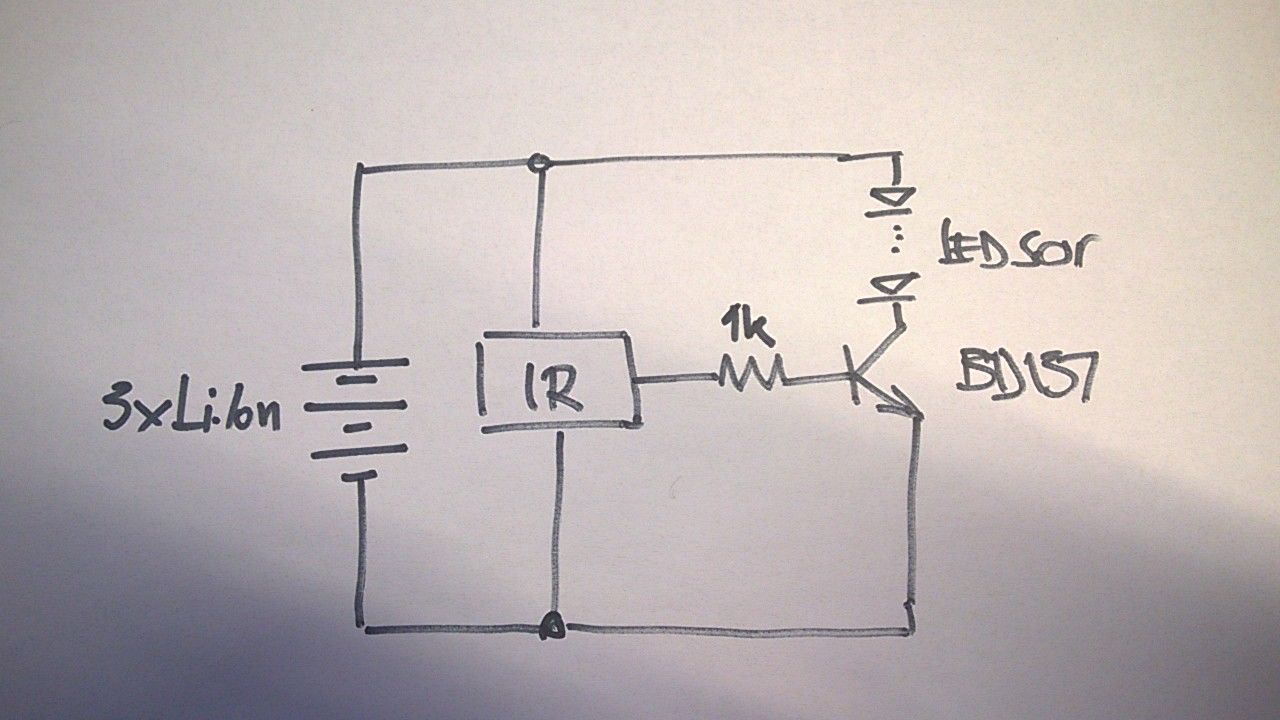

  Jó esztendeje fungál itthon cipősszekrényben egy kb. 120 centis szalag 3 lítium cellával. IR érzékelő kapcsolgatja egy ellenállás és egy tranzisztor segítségével.

  Túlmerülés meg se fordult a fejemben. Elég jel az, amikor már gyengén viklágít.

• Kernel nagyúr

  #62937

  #62936 Doki16

  2018-02-14 10:11:41

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  #62936 Doki16

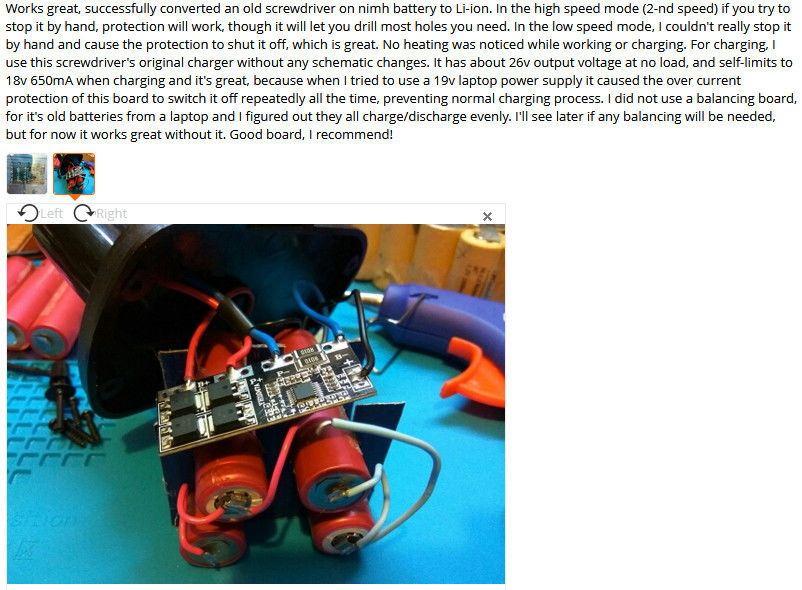

  Jó, legfeljebb a 400 mA ismeretében már felesleges a nagyobb panel, konverternek is elég lehet egy MP1484, ami szintén FET-es, szinkron egyenirányítós, viszont olyan körömnyi méretű, ami kevésbé rutinosaknak már forrasztás szempontjából is kényelmetlen lehet.

  Úgyhogy amelyik jobban tetszik, mindegy egyébként.

  Később láttam, azt a panelt szerszámgéphez is bekötötték, kézzel lefogva aktiválódik neki a túláramvédelem. Viszont elköveti a hibát, amit páran félreértenek: a védelem nem töltőáramkör.

  Az eredeti Ni-Cd töltőt használja hozzá és a védelmi panelra bízza a lekapcsolást, tehát amikor már túltöltődik, 4x4,25 V-ra. Ez pedig így nem korrekt:



• Kernel nagyúr

  #62935

  #62934 Doki16

  2018-02-14 09:32:01

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  #62934 Doki16

  60 LED 20x3 soros ágra oszlik, áganként 20 mA névleges árammal, ami a gyakorlatban még kevesebb is szokott lenni.

  20x20 = 400 mA, annyit el kell bírnia.

• Kernel nagyúr

  #62933

  #62931 Doki16

  2018-02-14 09:06:07

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  #62931 Doki16

  Terheléstől függ, hogy mennyire fog melegedni, nagyobb áramon esetleg lehet valahogy hűteni. Vagy nézni olyan panelt, amin nagyobb fajta FET-ek vannak, de ezt így nem tudom látatlanban megmondani, hogy melegedés szempontjából mire áll be, működésre amúgy jónak kellene lenni.

• Attix70 aktív tag

  #62928

  #62924 Doki16

  2018-02-13 20:13:58

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Attix70

  aktív tag

  #62924 Doki16

  Lehet a 4 cella nem ideális ha 12V kell a szalagnak (merüléskor 2.5V alsó határnál - a táp maradékfeszültsége már kevés lehet).

• Kernel nagyúr

  #62927

  #62926 Doki16

  2018-02-13 20:10:13

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  #62926 Doki16

  Ezt így nem lehet tudni, hogy milyen védelem van benne, de a töltőkben nem jellemző olyan elkülönült védelem, mint a példaként említett, kombinált TP4056 panel. A töltőknek egyébként is gond nélkül kell kezelni védett cellákat is.

  De ha darabonként töltöd, az más, én arra gondoltam, amikor egy 16,8 V-os CC/CV töltő viszi az egész telepet.

  Balanszereknek léteznek kifinomultabb megoldásai, amiről én is csak olvastam, de amit így kapni lehet készen, ezek csak túltöltésre reagálnak, 4,2 V felett.

• Kernel nagyúr

  #62925

  #62924 Doki16

  2018-02-13 19:39:14

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  #62924 Doki16

  4S védelmek kaphatók, de ahogy írtam, ezek csak figyelik az akku feszültségét, a merítésbe nem szólnak bele. Nem is kell, csak az a dolga, hogy egyik cellát se engedje 2,5 V alá merülni.

  Ha már van védelem, töltéskor sem érdemes kikerülni, mert a töltő meghibásodása ellen is véd.

  Kivéve olyan eseteket, amikor van például egy védelemmel ellátott TP4056 panel, az már a védelmek ismétlődése lenne, ilyenkor töltési "zavart" is tapasztaltam már.

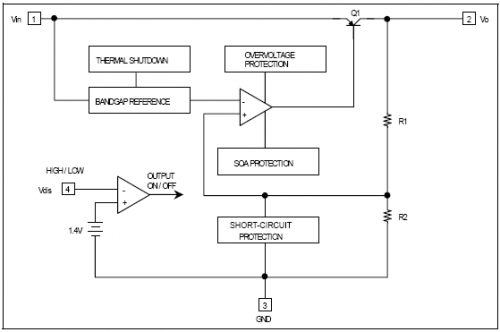

  Az LM2596 sok mindenre használható, de amikor minimális feszültségesés a cél, jobb az XL4015.

  Mellékes lehet, hogy több áramot bír, viszont ennek FET-kapcsoló van a belsejében, ami képes teljesen zárni az áramkört, így jobban kihasználható az akku csökkenő feszültsége.

  Az LM2596 emitterkimenetű kapcsolóeszköz, kb. 1 V esik rajta. Ezzel együtt a konverzió hatásfoka is rosszabb valamivel, jobban melegszik, aminek nagyobb áramon lehet jelentősége.

• Kernel nagyúr

  #62868

  #62867 Doki16

  2018-02-10 23:22:07

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  #62867 Doki16

  Mindenesetre az fontos, hogy a Zener-diódák helyett nem szabad betenni egyszerű diódát, mert akkor megszűnik a határolás, tápot rögtön felnyomja 325 V-ra, pukkanás, villanás, korom és ennyi volt.

• Kernel nagyúr

  #62851

  #62847 Doki16

  2018-02-10 18:01:45

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  #62847 Doki16

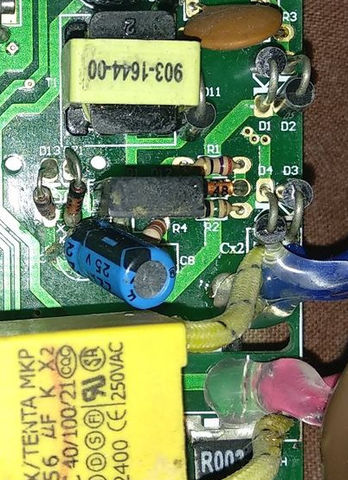

  Ami az alkatrészen van, az SMD-kód, ami a panelon van, az pozíciószám.

  A videón másképp van, látszik 2 ellenállás is, ami a tiéden hiányzik:





  Erre írtam, hogy a D1-D4 Zener-diódának néz ki ("füle" van a katódon), ami a kapacitív táplálások jellemző határolási trükkje. Ellenállást pedig áramkorlátozóként szoktak beépíteni, mert a kapacitív előtét nem véd a bekapcsolás impulzusától, ha véletlenül pont a csúcson kapja el a szinuszt.

  Neked az áramkorlátozó hiányzik, mert lehet anélkül is, csak nem illik. Az is lehet, hogy emiatt ment tönkre a sárga kondi vagy valamelyik dióda.

• Kernel nagyúr

  #62845

  #62841 Doki16

  2018-02-10 13:18:26

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  #62841 Doki16

  Ha a sárga kondenzátor nem a fázis és nulla közé kapcsolódik (ahogy elsőre tűnt), hanem azon keresztül megy a fázis a Graetz-hídra, aminek két tagja Zener-dióda (fülek látszanak is), akkor viszont kapacitív előtétes tápról van szó, a kis tekercs pedig nem trafó, hanem csak a szűrést szolgálja.

  Miután nem látom a kapcsolóüzemű táp egyéb alkatrészeit sem, hacsak nincs a panel túloldalán.

• Kernel nagyúr

  #62843

  #62841 Doki16

  2018-02-10 12:22:51

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  #62841 Doki16

  0,003 Ω már elég jó zárlatnak is, ha az van a barna és piros között. Egyik a bejövő, másik az elmenő fázis, annak áramát méri, ha jól látom.

  Viszont ebben nem kapacitív előtét adja a tápot (az csak zavarszűrő), hanem egy kis tápegység, annak működését kell ellenőrizni.

• mezis félisten

  #62771

  #62748 Doki16

  2018-02-06 22:10:10

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  mezis

  félisten

  #62748 Doki16

  Az enyémben a kijelző is elemről megy....
  (Gombakku kellene bele, rövid időre gombelemeket szoktam használni. Mármint nem töltöm hosszan a gombelemet.)

• mezis félisten

  #62747

  #62745 Doki16

  2018-02-05 19:48:04

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  mezis

  félisten

  #62745 Doki16

  Üdv.!

  Elem rendben ?

• Kernel nagyúr

  #62746

  #62745 Doki16

  2018-02-05 11:02:20

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  #62745 Doki16

  Tápkör mérése, soros kapacitív előtét, soros ellenállás, Zener-dióda ellenőrzése.

• _Petya_ őstag

  #38360

  #38358 Doki16

  2014-01-27 12:18:22

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  _Petya_

  őstag

  #38358 Doki16

  Persze, csak mire Thaiföldről ideér, már rég vége a projektnek Ezért keresek magyarországi elérhetőséget, ahonnan max 1-2 napon belül itt van a cucc. Egyébként marad a drót kendácsolás

  Petya

• jolti05 őstag

  #38212

  #38211 Doki16

  2014-01-23 10:55:41

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  jolti05

  őstag

  #38211 Doki16

  Első körben a 230-at, de úgy egyáltalán nem akart üzemelni a ledszalag, ezért átraktam a betáp mögé a kapcsolót
  Kétvezetékes a kábel, a kapcsoló pedig csak az egyiket szakítja meg.

• Kernel nagyúr

  #38039

  #38033 Doki16

  2014-01-16 10:27:35

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  #38033 Doki16

  Tegnap nem tudtam, mire kell, de egyébként én is inkább standard autós relét használnék, sarus kötésekkel. Attól függetlenül, hogy azok nagyobb áramokat is kapcsolnak, de ez ugyebár nem probléma.

• mezis félisten

  #38038

  #38033 Doki16

  2014-01-16 09:51:46

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  mezis

  félisten

  #38033 Doki16

  Szerintem egy hazai bontóban egy marékkal is kapsz a célnak tökéletesen megfelelőt. (Lásd: újrahasznosítás.)
  A LED világítótestből meg bizonyára hiányozni fog az a bizonyos Ex minősítés. Vizsgára jobb ha leszeded, bár akár az országúti ellenőrzésen is kiszúrhatják....)

• Lompos48 nagyúr

  #38034

  #38033 Doki16

  2014-01-15 22:46:44

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Lompos48

  nagyúr

  #38033 Doki16

  Mekkora az égők teljesítménye, amiket kapcsol?

  Diódának inkább 1N4007 kellene oda, paraméterekben és mechenikai szempontból is robosztusabbak.

• Lompos48 nagyúr

  #38030

  #38028 Doki16

  2014-01-15 20:16:59

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Lompos48

  nagyúr

  #38028 Doki16

  Helyedben az autósrelék között keresgélnék, ezer Ft körüli árakon kaphatók. Biztos nem probléma az akkufeszültség értéke és tervezéskor figyelembe vették az alacsony vagy éppen magas hőmérsékleti viszonyokat, rázást/vibrálást is.

• mezis félisten

  #38029

  #38028 Doki16

  2014-01-15 20:11:23

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  mezis

  félisten

  #38028 Doki16

  Ha ez a szokásos autó relé, akkor nem kell semmi kiegészítő. Azokat úgy méretezik, hogy folyamatos behúzott állapotban is lehetnek.

• Lompos48 nagyúr

  #38023

  #38020 Doki16

  2014-01-15 18:36:24

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Lompos48

  nagyúr

  #38020 Doki16

  Előző 2 tanács OK. Valamitől még függhet: mennyi a meghúzott vagy elengedett állapotok aránya. Ha kicsi, akkor ne foglalkozz a dologgal. Ha huzamosan be van húzva, akkor esetleg tényleg tenni kell valamit.

• mezis félisten

  #38022

  #38020 Doki16

  2014-01-15 18:16:14

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  mezis

  félisten

  #38020 Doki16

  Ha nagyon kímélni akarod, akkor egy nagy elkót vele párhuzamosan kötött, alkalmas értékű ellenállást köthetsz vele sorba. (Behúzó áram egy pillanatra aztán a tartó áram. Elkó polaritására figyelj !)

• Kernel nagyúr

  #38021

  #38020 Doki16

  2014-01-15 18:11:58

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  #38020 Doki16

  Jobbára semmit, ha nem melegszik vészesen a behúzótekercs, akkor felesleges variálni. Más esetben két soros dióda például.

• #22145024 törölt tag

  #37926

  #37921 Doki16

  2014-01-11 23:44:04

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  #22145024

  törölt tag

  #37921 Doki16

  A legegyszerűbb, ha kipróbálod. Munka sincs vele sok. Technikailag kell neki tudni a folyamatos terhelést (is) és elképzelhető, hogy a tranziens-elnyomása is jobb.

  PeachMan:
  2 db ellenállással le tudod osztani vmi fix értékre. Akár a kábelen lévő lengőcsatiba is bele tudod rakni, ha mondjuk analóg RCA a bemeneted a végfokon

• Kernel nagyúr

  #37922

  #37921 Doki16

  2014-01-11 23:07:05

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  #37921 Doki16

  Stabil működéshez kell vagy 1,5V többlet, ha jól emlékszem.

  Egyébként én konkrétan ezt kaptam: [link]

• atesss addikt

  #37920

  #37918 Doki16

  2014-01-11 22:50:03

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  atesss

  addikt

  #37918 Doki16

  Ja tényleg, bocs.
  De 0,99 dollárért (216 Ft) van Buy Now is: [link]
  És ez már kék
  Ha jól látom ugyanaz mint a tied.
  Még sem pont ugyanaz, az olcsóbbnál a stab IC és a poti közt egy SMD alkatrész (kondi?) van, a drágábbnál kettő. Illetve a bemeneti kondi is kicsit más (értékben is).

• Kernel nagyúr

  #37919

  #37918 Doki16

  2014-01-11 22:36:43

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  #37918 Doki16

  Ez az, hogy én terhelve mértem, 800 mA LED-szalaggal.

• Kernel nagyúr

  #37917

  #37913 Doki16

  2014-01-11 22:31:06

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  #37913 Doki16

  Nekem is van olyan kb. 1V esik rajta, amikor maximumra feltekerem. 12V be --> 11V ki.

• atesss addikt

  #37915

  #37913 Doki16

  2014-01-11 22:12:53

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  atesss

  addikt

  #37913 Doki16

  Ez jó cucc ennyiért, veszek egy ilyet is asszem.
  Van amúgy 185 forintért is : [link]
  Csak ez már vagy az 50. pár dolláros cucc, úgyhogy lehet drága lesz az összes ebay-es rendelésem így együtt...

• #22145024 törölt tag

  #37899

  #37895 Doki16

  2014-01-11 17:15:22

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  #22145024

  törölt tag

  #37895 Doki16

  A stabil működést 1A-ig tudja. Kb 1.5A környékén szabályoz le "végleg", ha addig nem ütközik a melegedési korlátba, de nem érdemes üveghangon járatni.

  Ha nagyon tutira akarsz menni a kondik ügyében, akkor nézd meg a "Output Capacitor ESR" nevü ábrát //figure 29. Ha a kimeneti puffered 0.1 és 1R ESR közé esik, akkor a teljes terhelési tartományban jó vagy.

  A kimeneti kondi értékére vonatkozólag ezt mondja a PDF-ed:
  "EXTERNAL CAPACITORS
  The output capacitor is critical to maintaining regulator stability, and must meet the required conditions for both ESR (Equivalent Series Resistance) and minimum amount of capacitance.
  MINIMUM CAPACITANCE:
  The minimum output capacitance required to maintain stability is 22 μF (this value may be increased without
  limit). Larger values of output capacitance will give improved transient response.
  ESR LIMITS:
  The ESR of the output capacitor will cause loop instability if it is too high or too low. The acceptable range of
  ESR plotted versus load current is shown in the graph below. It is essential that the output capacitor meet
  these requirements, or oscillations can result."

  Vagyis elvileg növelheted bármeddig, amíg beleférsz az ESR értékbe és min. 22uF a kapacitása. A kondik ESR értékét kiolvashatod az adatlapjaikból.

  továbbá az ESR értéknél -mivel kocsiban fogod használni, ha jól emléxem- vedd figyelembe ezt a szösszenetet is:
  "It is important to note that for most capacitors, ESR is specified only at room temperature. However, the designer must ensure that the ESR will stay inside the limits shown over the entire operating temperature range for the design.
  For aluminum electrolytic capacitors, ESR will increase by about 30X as the temperature is reduced from 25°C to −40°C. This type of capacitor is not well-suited for low temperature operation.
  Solid tantalum capacitors have a more stable ESR over temperature, but are more expensive than aluminum
  electrolytics. A cost-effective approach sometimes used is to parallel an aluminum electrolytic with a solid
  Tantalum, with the total capacitance split about 75/25% with the Aluminum being the larger value.
  If two capacitors are paralleled, the effective ESR is the parallel of the two individual values. The “flatter” ESR of the Tantalum will keep the effective ESR from rising as quickly at low temperatures."

  Ha használsz egy 22u/25...35V-os solid tantálkondit, meg ezzel párhuzamosan egy valamilyen 100u-s elkót, akkor nagyon nem tudsz mellé lőni, ha az eredő ESR 0.5R körül van/lesz.

  Tisztességes hűtőbordát ne felejst ki, mert a 2-3W azért kis felületen hamar fel tud forrósodni, főleg ha már eleve meleg a környezet.

  A bemeneti kondi értékére nem találtam korlátozást, a 470n tuti jó lesz oda

  Ezt a 300Ft-os IC-t hol akarták 900-ért eladni? (mondjuk lomexben is lesz majdnem 400, mire a kasszához érsz, a csomagbontási kőccség miatt)

• Peter789 senior tag

  #37898

  #37895 Doki16

  2014-01-11 17:07:35

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Peter789

  senior tag

  #37895 Doki16

  Azzal azért számolsz, hogy a fesz indítózásnál bőven 12V alá esik? A kifejezetten ilyen célra szánt tápok felfelé is képesek korrigálni, bár az már jóval összetettebb kapcsolást igényel...

• #22145024 törölt tag

  #37890

  #37888 Doki16

  2014-01-11 13:22:14

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  #22145024

  törölt tag

  #37888 Doki16

  Lomexben van a 2940-es LDO, TO220-as tokban, 3 lábbal. Bár kicsit drága, de emlékeim szerint megáll olyan 1,2V körül a dropoutja 1A-es terhelésen.

• Kernel nagyúr

  #37889

  #37888 Doki16

  2014-01-11 10:31:16

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  #37888 Doki16

  Elvileg össze lehet kötni a bemenettel, ha nem szükséges. 2V küszöbnél kapcsol be.

  De később láttam, keresővel található 12V LDO regulator (vagyis Low Dropout), közötte 3 lábú is.

• Kernel nagyúr

  #37884

  #37881 Doki16

  2014-01-11 09:36:09

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  #37881 Doki16

  A klasszikus 78xx széria hátránya, hogy emitterkimenetes, ahol a B-E átmeneten eső feszültség, valamint a vezérlés kapcsolástechnikája miatt 2-3 V bemenő többletet igényel.

  Létezik azonban ma már kollektorkimenetes, Low Dropout szabályzó is, aminek 0,5 V is elég:

  http://www.hqelektronika.hu/category/stabilizator_ic_kapcsolhato

  Tehát ezek kapcsolhatók, vagyis van egy 4. lába, amivel ki/be kapcsolható. Vagy létezhet 3-lábú is, de azt típusra nem tudom. A fent linkeltek közül, ha kiválasztod a megfelelőt, nem árt ellenőrizni a PDF doksit is, hogy biztosan Low Dropout fajta legyen, bár elvileg ezek már mind ilyenek:



• Peter789 senior tag

  #37213

  #37211 Doki16

  2013-12-15 15:17:02

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Peter789

  senior tag

  #37211 Doki16

  Csak nedves szivacsot használok a tisztításához, a 60W-al bármit leéget magáról, még ha műanyaggal sikerül összekenni annak is csak kis idő kell és már le is jön a szivacsba törölve. Amióta az eszemet tudom, se hegy se fűtőbetét nem volt benne cserélve - az utóbbi 25 évben biztosan nem - és csak teszi a dolgát, pedig nem keveset kapott tőlem is...

  Weller for president!

  Vajon a mai típusaik is ennyire jók, vagy azért már ők is aláadnak ebből a minőségi szintből?

• CPT.Pirk Jómunkásember

  #37212

  #37211 Doki16

  2013-12-15 15:11:16

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  CPT.Pirk

  Jómunkásember

  #37211 Doki16

  Szokott lenni egy kis Weller feliratú fém tégely a páka tartón, abban meg "tip activator" cucc van, abba kell belenyomni kicsit.

• gyenesmartin őstag

  #37096

  #37094 Doki16

  2013-12-09 16:57:29

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  gyenesmartin

  őstag

  #37094 Doki16

  Akkor ha veszek 2m ilyen 5630-ast Az bevilágítaná szépen a szobát? Ez kb 36w. Jelenleg egy 60-as égő van, de nem valami erős.
  Illetve mennyire érzékenyek ezek a feszültségesésekre? Van itthon egy trafóm ami minden gond nélkül elbír egy 8w-os neont. KB 12-ről 11.9-re esik le a feszültsége. Ez elég lenne neki, vagy inkább egy pc tápra kössem rá?

• atesss addikt

  #37065

  #37058 Doki16

  2013-12-08 20:02:50

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  atesss

  addikt

  #37058 Doki16

  Igen, ilyenre gondoltam.
  De a fordítva (2,5 dugó) nem lenne jó.

  Köszönöm mindenkinek a választ, megoldódott a probléma !
  Az ismerősnek sikerült találnia az Extreme Digitalban. Meglepő hogy pont náluk volt ilyen, de úgy néz ki mázlja volt.

• Lompos48 nagyúr

  #37049

  #37046 Doki16

  2013-12-07 20:50:57

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Lompos48

  nagyúr

  #37046 Doki16

  A legrosszabb esetben is kell akkor 300mA-rel számolni. Akkor pedig BC337, vagy valami hasonló.

• repvez addikt

  #37039

  #37033 Doki16

  2013-12-07 19:42:01

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  repvez

  addikt

  #37033 Doki16

  Ezeket mivel rajzoljátok ?

• Lompos48 nagyúr

  #37038

  #37035 Doki16

  2013-12-07 19:29:22

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Lompos48

  nagyúr

  #37035 Doki16

  Akkor gyorsan pislogó.

  Max. 6 fehér ledet akarok használni hozzá.

  Kérdés hogy akarod kötni őket? Adatlapjuk szerint 100mA áramot igényelnek, tehát egyetlen egy ág már a BC547 maximálisan megengedett kollektoráram értékénél van. Ilyen alapon robosztusabb tranzisztor fog kelleni oda.

• Lompos48 nagyúr

  #37034

  #37033 Doki16

  2013-12-07 17:20:34

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Lompos48

  nagyúr

  #37033 Doki16

  Ez egy pislogónak néz ki. A 4-es reset lábat használhatod. Fényre le fog állni. Egyetlen tranzisztorral kell vezérelni:



  A 4.es lábat le kell választani a +12V-ról.

  Tranzisztornak jó a BC547?

  Az attól függ, hogy mennyi LEDet akarsz meghajtani vele. Nem derül ki a rajzból.

• moha21 veterán

  #37000

  #36991 Doki16

  2013-12-05 18:03:57

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  moha21

  veterán

  #36991 Doki16

  Bontóérintkezőre gondolsz NO alatt? Egy mezei Dil kontaktoron is van 2 ( ha nem több ) .

• Kernel nagyúr

  #36994

  #36993 Doki16

  2013-12-05 13:29:19

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  #36993 Doki16

  A klasszikus öntartó kapcsolás, csak nekünk ezt még úgy tanították, hogy vannak nyitó- és záróérintkezők, valamit van a váltóérintkező, amit "morzének" is becéznek. Értelemszerűen az öreg Sámuel (Morse) után.

  Ezt szokták röviden úgy mondani, hogy van kétmorzés stb. relé.

• Kernel nagyúr

  #36992

  #36991 Doki16

  2013-12-05 12:53:22

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  #36991 Doki16

  Nem tudom most hirtelen, mit értesz NO érintkezőn, de a nyomógombot ilyenkor úgy szokás bekötni, hogy csak a tekercs áramkörét zárja. (Öntartani egyébként lehetne másképp is, főáramkörű nyomógomb átzárásával például.)

  Ha jól látom, ezt a relét a tetején lévő sárgás gombbal is be lehet "tolni", noha azt nem üzemszerű használatra szánják, hanem hibakeresésre, tesztelésre, hiszen a kézi lenyomás nem biztosítja a pillanatszerű, gyors kapcsolást sem. De egy érdekesség, hogy tulajdonképpen azzal is be lehet kapcsolni, akár egy öntartást is.

  Valamint általában kell még egy megszakító nyomógomb is, ha ki is akarod kapcsolni.

• Kernel nagyúr

  #36990

  #36989 Doki16

  2013-12-05 12:19:05

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  #36989 Doki16

  Doksi szerint "3 morzés", valamint a hirdetésben látható a tekercs oldalán, hogy 230 V AC, ezek figyelembevételével lehet vele öntartani is.

• rii nagyúr

  #36716

  #36713 Doki16

  2013-11-23 23:42:36

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  rii

  nagyúr

  #36713 Doki16

  nagyon köszönöm!!!
  ezeket mind megnézem, mert venni kell majd jópárat!

  meg tudnám még kérdezni, hogy cree led-ek közül melyik a legjobb szerinted? A legerősebb? Legmegbízhatóbb? Illetve h ahhoz mennyi erőforrás kell?

• rii nagyúr

  #36711

  #36690 Doki16

  2013-11-23 22:45:09

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  rii

  nagyúr

  #36690 Doki16

  elfelejtettem mondani igen, hogy elemlámpához kell .-)

  így keresve meg a cree led-ekhez dob fel driver-t?

• #22145024 törölt tag

  #36679

  #36671 Doki16

  2013-11-23 09:14:11

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  #22145024

  törölt tag

  #36671 Doki16

  A linkelt kapcsolásban vagy 2 fehér LED-et használsz kb tetszőlege árammal, vagy hármat, de akkor igencsak határeset.
  Vegyük pl ezt a standard 5mm-es LED-et. A pdf 3. oldalán alul az első grafikonon (Forward voltage vs. Forward current) az látható, hogy ha 3 db LED-et kötsz sorba, akkor valahol 1-5mA közti áramot kapsz. A 9V-os elem újkorában kb 9.65V (duracell). Ilyen kis terhelésen elég sokáig 9V felett marad, így elméletileg közelebb lesz az 5mA-hez, mint az 1-hez. De ez tényleg csak elmélet. Egy kicsi fesz esik majd a tranyón, meg a soros ellenálláson is, továbbá ez a fenti mind csak elméletben igaz, mert nem számol az alkatrészek szórásával, sem a hőfüggéssel.
  A helyedben kipróbálnám 3db soros fehér LED-del, és ha elégtelen az eredmény, akkor csak 2-vel. De ez utóbbi esetben elég sok energia fog menni pazarba az előtétellenállás miatt. Cserébe lesz benne alkonykapcsoló.
  Az üzemidő számolását Lompos48 megadta.

  Ennél bizonyos szempontból már egyszerűbb az amit PHM javasolt.

  PH-User:
  "A gombokkal kapcsolatban még azon gondolkoztam, hogy lehet le kellene festeni és gravírozóval bele gravírozni a jeleket"
  Ezeket a gombokat spéci festékkel látják el. Továbbá az oldószere segíti rendesen rászervíteni a műanyagfelületre, másrészt utána még be is égetik. Szal ez nem ilyen "átkenem trináttal" dolog.
  Ha mechanikusan gravírotatod, akkor ronda lesz és semmivel sem lesz olcsóbb, mint a lézeres. Sőt, a mechanikusnál komolyabb fészket kell neki csinálni.
  Ha nagyon zavar, inkább szépen szedd le teljesen arról a két gombról a teljes festékréteget és polírozd fel egy picit. Így olyan, mintha azok tudatosan lennének olyanok

• Lompos48 nagyúr

  #36673

  #36671 Doki16

  2013-11-22 23:55:46

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Lompos48

  nagyúr

  #36671 Doki16

  Kevesen "mernek" kapacitást megadni az alkáli elemeikre. És ez így helyes. Amit találtam az a Maxell egyil eleme BATTERY, ZN-C PP3 9V - 6F22.. Ha nem csak egy fénypontot akarsz, akkor szerintem fehér LED esetén fog kelleni egy 10mA körüli áram. Ha impulzusokkal oldod meg (valahogy), ugyanakkora fényerőhöz lehet elég a "fele" átlagértékben. Ez kiszámolva 80 órát jelentene. De én ezt mindezek után se fogom mégcsak feltételezni sem hihetőnek .

• #22145024 törölt tag

  #36667

  #36666 Doki16

  2013-11-22 21:19:28

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  #22145024

  törölt tag

  #36666 Doki16

  Ok, ha később továbblépnél az épített cucc felé, akkor legalább az IC-t/környezetet válaszd ki, a többiben segítek/tünk.

• #22145024 törölt tag

  #36665

  #36664 Doki16

  2013-11-22 20:53:18

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  #22145024

  törölt tag

  #36664 Doki16

  (ok, nem akartam belegázolni a forr. gyakorlatodba )

  Amit PHM említett, az mennyire szimpatikus? Szvsz teljesen járható, ha nem akarsz vesződni vele értelmetlenül sokat. Különálló használatra meg tudsz rendelni ebayről USB-s Li-Ion töltőt fillérekért. Csak ne hagyd magára, mikor töltöd!

  Ha mégis konverterezni akarsz, akkor ahhoz neked kell kiválasztani az IC-t, amiből majd lehet kapcsolást faragni az igényeidhez mérten; legfőképp olyan szempontból, hogy egyrészt mit tudsz beszerezni, másrészt hogy ne legyen ágyúval verébre effektus (aka: ne az amperes nagyságrend környékén kutakodj, meg nem árt ha van belőle SO vagy DIP tok). Lomexben is elég szép a felhozatal, de van még sok egyéb bolt is.

• PHM addikt

  #36663

  #36660 Doki16

  2013-11-22 19:11:23

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  PHM

  addikt

  #36660 Doki16

  Ha jól emlékszem, arról volt szó az elején, hogy halványan világítson
  1db fehér led. Sokáig. Erre pedig megteszi egy 18650-es akku is.
  Egy normális fehér led már 1mA alatt is jól láthatóan világít.
  De az egyszerűség kedvéért számoljunk egy mA-rel.
  Egy 2500 mAh kapacitású akku akku ezt az áramot több,
  mint 100 napon át képes szolgáltatni. Ennyi elég, nem?
  (Most eltekintettem az önkisüléstől, de az a lítium akkuknál
  amúgy is szinte elhanyagolható.)
  Fogj egy feltöltött lítium akkut, és köss rá egy fehér ledet,
  2,2 Kohmos előtét ellenálláson keresztül.
  Ha kevésnek találod a fényerőt, lemehetsz egészen 1 Kohmig.
  Az előtét ellenálláson keletkező veszteség pedig véleményem szerint
  nem lesz több annál, mint amennyit egy meghajtó kapcsolás igényelne.
  Legyen az bármilyen furmányos is.

• #22145024 törölt tag

  #36662

  #36660 Doki16

  2013-11-22 18:56:31

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  #22145024

  törölt tag

  #36660 Doki16

  Akkor keress rá arra hogy "step down LED driver". Neked elég a legkisebb áramot tudó tipus is (20mA alatt nem nagyon létezik, de az is inkább step-up (Iout praméter)). Ezekre ált köthetsz köthetsz 2db 9V-ost is sorosan, némelyikre többet is (Vin paraméter). És pont annyival fogják táplálni a LED-edet, amennyit beállítasz. És elég gyorsan is fog villogni ahhoz, hogy ne legyen zavaró. A MHz-et már csak kevesen látják.
  Persze létezik egy csomó egyéb step down konverter is, de ott nem mindig tüntetik fel a PDF-ben, hogy áramgenerátorosan hogyan kell bekötni, másrészt nem mindegyik stabil picike kimenőkondi esetén.

  Mondjuk ha 3mA-t állítasz be (nem tudom, hgy az elég-e neked), akkor egy kb 500mAh-s 9V-ossal el tud menni két hétig folyamatosan még egy rosszabb hatásfokú konverterrel is 1db fehér LED.

  Forrsztani tucc?

• #22145024 törölt tag

  #36658

  #36657 Doki16

  2013-11-22 16:56:59

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  #22145024

  törölt tag

  #36657 Doki16

  9V-ról egyet biztosan villan

  Max 5V körül szok lenni a fehér LED, de ez is inkább katalógusadat, semmint kézzelfogható érték (mivel alapvetően "áramra" vannak megadva az adatok, és ebbőlkifolyólag arra is kell méretezni). Ha megnézed a karakterisztikáját, ott fel van tüntetve, legalább a folyamatos max üzemi áram, ami sok esetben 20-30mA helyett 50mA. Itt jobb esetben található valamilyen utalás, hogy impulzusüzemben (adott kit. tényezővel számolva) mi a max megengedett. Ebből érdemes kiindulni és lehetőleg hagyd meg a LED-et teljes lábhosszal, az segít hűlni a szilikonnak belül.

• #22145024 törölt tag

  #36656

  #36653 Doki16

  2013-11-22 16:50:05

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  #22145024

  törölt tag

  #36653 Doki16

  Ha bolondbiztosra szeretnéd csinálni, akkor ez ennél egy kicsit bonyolultabb. Nem állítom, hogy ellenkező esetben tuti leég minden, mint a csáti víztorony, de a Li-Ion ebben a formájában nem játékszer. Esetleg nézz meg a youtube-on néhány tűzet fogott Li-ion pakk videót. Nem elrettentésnek, hanem tanulságnak

  Persze ha külső eszközről töltöd (tehát nem "önellátóra" csinálod), akkor sokat egyszerűsödik, de arra meg mi a frászért kellene drága 1850-es akkukat belerakni.

• gyenesmartin őstag

  #36654

  #36653 Doki16

  2013-11-22 16:19:33

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  gyenesmartin

  őstag

  #36653 Doki16

  Nem csak védelem kell hozzá, hanem töltő is és balanszer is.

• #22145024 törölt tag

  #36652

  #36651 Doki16

  2013-11-22 15:52:25

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  #22145024

  törölt tag

  #36651 Doki16

  pont a Li-Ion-ról akartalak lebeszélni, ha ennyire nem vagy képben a dolgokkal

• #22145024 törölt tag

  #36644

  #36643 Doki16

  2013-11-22 10:54:47

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  #22145024

  törölt tag

  #36643 Doki16

  Ne törődj vele, minden iskolában előfordul az ilyen. Bár a nebulók egy része a felső tagozatba lépve rájön, hogy minden kacsa a nagymamánál van.
  Esetleg kísérd figyelemmel Batman2 fórumtárs megoldását, aki épp hasonlót csinál, de szuperkapacitásokkal. Ezt biztosnágosabb és egyszerűbb megépíteni mindenféle komolyabb műszerezettség nélkül. Továbbá nem csak holdtöltekor működik, ha macskapiszkot tömsz a pipádba

• Kernel nagyúr

  #36642

  #36636 Doki16

  2013-11-22 09:58:07

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  #36636 Doki16

  Soros ellenállás, vagy FET-es analóg áramgenerátor egyaránt veszteséggel jár, a FET-es ilyenkor csak annyival jobb, stabilabb áramot lehet vele produkálni, bizonyos határig.

  Ezért impulzusüzemű áramgenerátorban kell gondolkodni, abból is olyan kellene, aminek a saját fogyasztása minimális.

  Az egyszerű (háttérvilágítás nélküli) infra távszabályzókban például a CMOS vezérlő saját áramfelvétele jelentéktelen, energiát csak gomb lenyomásakor fogyaszt, ami rövid impulzusokban történik, így az elemek elhasználódása lényegében az önkisüléssel azonos. De ha egyfolytában nyomnád a gombot, szerintem az sem tartana 2 évig. Meg kell azonban jegyezni, hogy itt a kimeneten soros ellenállás is szerepel, ami veszteség. A távszabályzókban maga az IC nem áramgenerátoros kimenetű.

• #22145024 törölt tag

  #36640

  #36636 Doki16

  2013-11-22 08:08:41

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  #22145024

  törölt tag

  #36636 Doki16

  "Tanárom csinált régebben egy olyan kapcsolást, hogy már 2 éve világított egyfolytában egy 9 voltos telepről. "
  Akkor az a telep rengeteg 9V-os "elemből" állt, vagy Egelynek hívták a tanárodat...

• zoltan6 addikt

  #36634

  #36633 Doki16

  2013-11-21 23:20:33

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  zoltan6

  addikt

  #36633 Doki16

  mazsolázgass

• moha21 veterán

  #29275

  #29269 Doki16

  2013-04-01 20:02:47

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  moha21

  veterán

  #29269 Doki16

  esd védelem?

• DonThomasino veterán

  #29271

  #29269 Doki16

  2013-04-01 19:47:51

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  DonThomasino

  veterán

  #29269 Doki16

  Nem vmi elszívóhoz tartozik?
  Ha mutatnál képet könnyebben menne....

• darvinya titán

  #29270

  #29269 Doki16

  2013-04-01 19:46:09

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  darvinya

  titán

  #29269 Doki16

  Adapter, akku?

• Desmond74 tag

  #28938

  #28934 Doki16

  2013-03-26 15:47:03

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Desmond74

  tag

  #28934 Doki16

  Inkább a kondik minőségére ügyelj, gondolom elkókat akarsz cserélni, ajánlom a Lomex-et, ott kapsz mindenféle kapacitásúból low ESR típust, az ón semmit nem számít.

• Lompos48 nagyúr

  #28937

  #28936 Doki16

  2013-03-26 15:38:29

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Lompos48

  nagyúr

  #28936 Doki16

  Szerintem biztosan tökéletes. De ha a haverod az említett társadalmi katagóriába tartizk, vegyél neki ezüstöst, hadd' legyen bÓdog.

• Lompos48 nagyúr

  #28935

  #28934 Doki16

  2013-03-26 15:28:58

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Lompos48

  nagyúr

  #28934 Doki16

  Forrasztóón . Komolyra fogva: megteszi a Sn60%Pb40%-os, ami nemrég még a leggyakoribb volt. Ha audiofileket kérdezel, ők gondolom ezüsttartalmút fognak ajánlani.

• Reggie0 titán

  #27381

  #27380 Doki16

  2013-02-07 01:52:10

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Reggie0

  titán

  #27380 Doki16

  Igen, az csak pelda.
  Igazabol az a legjobb, ha mondjuk megtaplalod a szamitogeped 12V-os tapagarol es megmered az aramot multimeterrel.

• Reggie0 titán

  #27379

  #27378 Doki16

  2013-02-07 01:10:19

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Reggie0

  titán

  #27378 Doki16

  Ugy tunik igen. A szamok alapjan az elsot valaszd, mert annak nagyobb a teljesitmenye. Ugy saccra neked 12V 100mA-re lesz szukseged, ami nagyjabol 1.2W. (15db lednel 12V-on valoszinuleg 3db van sorban, azaz 5 ag van, es ha nincs tulhajtva, valamint 5mm-es ledrol van szo, akkor az 5*20mA)

• Reggie0 titán

  #27377

  #27373 Doki16

  2013-02-07 00:57:41

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Reggie0

  titán

  #27373 Doki16

  Hat marad egy normal induktivitasos step up. Nagyjabol 2000 forintbol kihozhato.

• didyman őstag

  #27374

  #27373 Doki16

  2013-02-06 23:37:33

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  didyman

  őstag

  #27373 Doki16

  Az nem kevés. 100mA körül. Ahhoz az inverteres, egyszerű már nem lesz jó, vagy NE555-ből alkotsz step-upot. De miért kell 5V-nál nagyobb fesz ennyi LED-nek?

• Reggie0 titán

  #27370

  #27368 Doki16

  2013-02-06 23:04:09

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Reggie0

  titán

  #27368 Doki16

  Mennyi az a keves?

• moha21 veterán

  #26770

  #26764 Doki16

  2013-01-17 17:19:51

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  moha21

  veterán

  #26764 Doki16

  8kW körüli mosógépmotor ( 1 mosógépen 3 db ilyen van. )

• Reggie0 titán

  #26769

  #26764 Doki16

  2013-01-17 17:16:21

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Reggie0

  titán

  #26764 Doki16

  Ha mindenkeppen kene mondani egy markat, akkor en a Voltcraftot mondanam. Persze a tobbi is jo lehet, de ezzel nem fogsz mellefogni.

  vodkaboy22: Jo otlet ez a moso, bar en a vizcsapot es a kezeimet hasznaltam fel oran at.
  Meg akkor egyszer beszerzek egy ultrahangost is, a mostani melot kihuzom igy is. Thx.

• PHM addikt

  #26768

  #26764 Doki16

  2013-01-17 17:16:16

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  PHM

  addikt

  #26764 Doki16

  Szerintem még mindig jobban járnál egy olcsó multiméterrel,
  és külön egy fogyasztás mérővel.

  "Mekkora motor produkált ekkora áramfelvételt?"
  Olyan 12 KW körüli, ha terheléssel indítják.

• mezis félisten

  #26766

  #26750 Doki16

  2013-01-17 17:10:51

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  mezis

  félisten

  #26750 Doki16

  Én MY-64-et (MASTECH) Somogyi elektronik által importálva Kínából. Sok évvel ezelőtt vettem. Tranzisztort, kondenzátort és még hőmérsékletet is tudnék vele mérni, ha megtalálnám a szenzorját...

• Reggie0 titán

  #26757

  #26754 Doki16

  2013-01-17 16:58:59

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Reggie0

  titán

  #26754 Doki16

  Szinte barmilyen multimeter jo, amit villanyszerelo boltban/alkatresz kereskedesben talalsz. Viszont ha az aramfelvetelt hosszan(mondjuk orakon keresztul stb.) szeretned merni, akkor javaslom, hogy egy tapellatast nem igenylo analog muszert is szerezzel be. (Kb. 4 elemcsere behozza az arat.)

• moha21 veterán

  #26756

  #26754 Doki16

  2013-01-17 16:54:51

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  moha21

  veterán

  #26754 Doki16

  Akkor fogyasztásmérőt szeretnél inkább?
  Vagy multimétert és áramot mérni? Mert az nem teljesen veszélytelen és egyszerű, ráadásul 20k alatt csak szinuszt tudsz mérni vagy egyent. Mekkora fogyasztókat? / én ma mértem egy motort lazan 160 A induláskor utána 18,5-re beáll /

• moha21 veterán

  #26752

  #26748 Doki16

  2013-01-17 16:48:34

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  moha21

  veterán

  #26748 Doki16

  A legtöbb multiméter kínai. :-)
  2k-s műszerem is van olyan pontos, mint a 20k-som csak az utóbbi jóval többet tud.
  Szinusz-ra/ egyenfeszre vmi kicsit olcsóbb márkásabb is megteszi.

• CPT.Pirk Jómunkásember

  #26751

  #26750 Doki16

  2013-01-17 16:36:57

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  CPT.Pirk

  Jómunkásember

  #26750 Doki16

  Szinusz hullámokat szeretnél méricskélni? Mert ha nem, akkor egy ilyen tudású nem TrueRMS műszer negyed ennyibe kerül.

  Otthoni keretek között szinte csak egyenfesz meg egyenáram mérésére használom a saját műszeremet.

• CPT.Pirk Jómunkásember

  #26749

  #26748 Doki16

  2013-01-17 16:22:22

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  CPT.Pirk

  Jómunkásember

  #26748 Doki16

  Amire gondolsz, az TrueRMS mérésre képes multiméter, ennek megfelelően magas árral. Egyszerű feszültség és áram mérésekre a dzsunka kínai is pont olyan jó, mint a kicsit drágábbak, kb. pont ugyanazt fogja mutatni.

• moha21 veterán

  #26747

  #26746 Doki16

  2013-01-17 15:52:51

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  moha21

  veterán

  #26746 Doki16

  Számodra mi a pontos?

• And veterán

  #7313

  #7312 Doki16

  2009-10-17 16:28:17

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  And

  veterán

  #7312 Doki16

  Nem, a 20mA már 'fél' fényerő. Te magad adtad meg az adatlapot, abból egyértelműen kiderül, hogy a maximális folyamatos nyitóárama 50mA, és van ott egy fényerőgörbe is, ami szerint a legnagyobb áramhoz tartozó fényerőnek kb. felét kapjuk 20mA-nél (a nyitóáram - optikai teljesítmény összefüggés általában is közel lineáris). Meg az sem mindegy, minek a feléről beszélünk: ez egy elég nagy fényerejű típus (10Cd @ 20mA), keskeny nyílásszöggel. Ha ehhez képest is fele fényerőt szeretnél, használhat kétszer akkora soros ellenállást, 1kΩ / 0,25W-ost.

• And veterán

  #7311

  #7310 Doki16

  2009-10-17 15:08:18

  Új Válasz

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  And

  veterán

  #7310 Doki16

  20mA-es áramhoz jó lesz 470..510Ω, minimum félwattos terhelhetőségű kivitelben.
  Led-kalkulátorok: [link], [link], [link], általánosan: [link].

Új hozzászólás Aktív témák
