Arduino hardverrel és szoftverrel foglakozó téma. Minden mikrovezérlő ami arduinoval programozható, és minden arduino program, board, és hardverrel kapcsolatos kérdések helye.
Új hozzászólás Aktív témák
-
#12899
instantwater
addikt
Aryes
#12892
-
gyapo11
őstag
válasz
Janos46
#12882
üzenetére
Lehet, hogy van valami ellenállás is a be- és kimenet között, és akkor műszerrel lehet azonos a két oldalon a feszültség. Próbáld megterhelni mondjuk 5 mA-rel egy 1 kΩ-os ellenállással, ha akkor kisebb a VIN-en, akkor ez van, ha akkor is azonos, akkor nem tudom. A diódákon valóban esik valamennyi feszültség.
-
válasz
Dißnäëß
#12895
üzenetére
Nyugodtan fárassz vele, mindig szívesen tanulok új trükköket.
Ez tényleg nem olyan drága, úgy látszik én régen vettem.Az infra egyik előnye az egyik hátránya is, tudniillik szórt fény, nem irányított, mint a lézer. Ezért a távolsággal négyzetesen csökken az átvitt teljesítmény, 10-15m az átvihető távolság, direkt napfényben jóval kevesebb. Az eső fogalmam sincs mennyire zavarja, sosem esett még idebent, amikor használtam.
De mivel a víz átlátszó és szórja a fényt, nem hiszem, hogy sokat zavar. A hó annál inkább.Az infra és a wifi közt azért van még pár megoldás, egyrészt a Bluetooth, másrészt a 433MHz-es RF transzmitter, ami elég olcsó és akár nagy távolságot is lehet vele áthidalni.
-
Dißnäëß
nagyúr
válasz
Dißnäëß
#12894
üzenetére
Közben gugliztam egyet és jó lesz a lézer a veteményeshez, számtalan ilyen projekt és kütyü van, egyik fórumozó szintén ugyanerre használja.
Hát köszi mindent, nem fárasztalak Titeket tovább, inkább tanulok
és ismerkedek még az alapokkal. (Nagyon jó ez az egész, marha izgi)
-
Dißnäëß
nagyúr
Miért, ez sok 3m szerelt kábelért ?
[link] Kábelvilágnál épphogy egy ezres felett. Max 5m-t kell áthidalni "extrém" esetben, de az esetek 99%-ában 2m inkább. Szerintem tök jó megoldás lehet. De elgondolkodom a többin is
Infra nem, lehet többszörösen is akadályoztatva a két fél közötti fizikai tér. De elteszem, egy másik (fejben lévô) projektemhez szuper ötlet, hogy ne wifizzek. Apropó infra átvitel: mennyire kényes az esôre ? Lehet esetleg fókuszáltan a ház sarkából a tetô eresz alattról a kert túlvégébe.. áhh.. vmi pici energiás lézer inkább, nem ?
-
válasz
Dißnäëß
#12891
üzenetére
De nem kell optikai kábel sem, csak nagyjából ráirányítasz egy infra LED-et egy Tsop1838 vagy hasonló vevőre, és kész. Van hozzá library is. Még közvetlen rálátás sem feltétlenül kell, mert jól visszaverődik a jel a falakról, tárgyakról.
(Hogy tudtad egy mondatba tenni az "olcsó" és az "optikai kábel" szavakat?
) -
#12892
Aryes
nagyúr
instantwater
#12890
válasz
instantwater
#12890
üzenetére
Nem értelek, hiszen pont a megoldást írtam le. Már több USB HID eszközt csináltam, gamepad-et, billentyűzetet, legutóbb egy midi keyboard-ot. PS2 egérhez is csináltam már drivert még megboldogult legény koromban, csak azt nem arduino-val, hanem még pic-kel. Pont ilyet, így együtt speciel még nem.
-
#12890
instantwater
addikt
Aryes
#12883
-
Dißnäëß
nagyúr
Utóbbi nyert. Társasban lakunk (még), a sajátomon kívül 23 (!!!) wifi ssid-t látok. Ki tudja.. lehet este úgy alszunk, hogy a fejemnél a téglafal túloldalán 30 centivel arrébb egy wifi eszköz okádja magából a jelet, míg én az igazak álmát alszom.
Beteg
Nem vagyok se paranoid, se hipochonder, de ez nagyon gáz sztem.Ui.: A link zseni.
-
válasz
Dißnäëß
#12885
üzenetére
Én személyesen nem ismerek ilyet, de a google igen.
Én személy szerint nem szívesen játszanék a 230V-tal, bár az sem jó, ha tele van az egész lakás wifis eszközökkel...
Esetleg ha olyan helyen vannak az eszközök, hogy alkalmas a környezet (nincs tv/hifi/más infrás eszköz, tűző napfény, az eszközök fizikailag "látják" egymást), esetleg infrakommunikáció is szóba jöhet! Egy infra led + ir receiver filléres alkatrész és 5 sorból megoldható vele az adatatvitel. -
Dißnäëß
nagyúr
válasz
Janos250
#12868
üzenetére
Kimerítô. Úgy érzem, van mit tanulnom, .. ahh.. van bent csomó szabim.. 6db különálló eszközt szeretnék monitorozni, mindegyikben 1 mikrokontroller és a mérési adatokat szeretném logolni velük, vagy helyben (Micro SD), vagy egy Pi-re beküldve. Lesz vele meló.
Olyan modult ismertek, ami kicsit powerline-os módon 230V kábelre a jelet rátéve kommunikál egy másikkal ? Nem kell nagy sebesség. Akkor ugyanazon a kismegszakító utáni áramkörön lévô eszközöket tudnám egy központival ugyanígy monitorozni, wifi használat nélkül.
-
#12883
Aryes
nagyúr
instantwater
#12877
válasz
instantwater
#12877
üzenetére
Szia! Kelleni fog az USB HID emulációhoz egy Leonardo/Pro Micro. A PS/2 kapcsolatot elég könnyű felépíteni, kösd rá a touchpadot és serial-on keresztül írasd ki a gépen, hogy miket kommunikál, mikor két ujjal görgetsz. Valószínűleg ugyanazt küldi, amit egy PS/2 egér kereke.
-
Janos46
tag
válasz
gyapo11
#12874
üzenetére
Igen, ez így rendjénvaló lenne. Ezt csak úgy tudnám elképzelni, hogy az usb-ről táplált belső 5 voltot rávezeti egy diódán nyitó irányban a VIN tüskére, (de akkor ott esik a diódán a feszültség), így ha VIN-re adod a feszkót a diód zár, befelé minden rendben múködik. De nem ismerek olyan diódát (ami nem jelent semmit), amin ne esne nyitóirányban valamennyit a feszültség. Itt pedig ugyan annyit mértem.
-
Janos46
tag
Ha megnézed a https://arduinoplus.ru/arduino-elektronnie-chasi/ oldalon az általa készített áramköri tábla rajzát, akkor ott a DS3231-nek a VCC-je a NANO-nak a VIN-jével van összekötve piros jelöléssel. Ezt akkor mire véljem? Elrajzolta?
-
#12877
instantwater
addikt
Sziasztok,
Épített már valaki közületek Arduinos USB vezérlőt laptop touchpadhoz?
Ezek általában PS/2 kimenetűek, és van a neten rengeteg ilyen projekt, viszont az nem világos, hogy a 2 ujjas görgetést is működésre lehet-e bírni arduinoval?A végső cél egy laptop billentyűzet és touchpad átalakítása USBre, mert egyszerűen nem létezik normális minőségben ilyen termék a piacon. Olyan pedig főleg nem ahol a billentyűzet alatt van a touchpad.
A billetyűzet viszonylag egyszerűnek tűnik, csak ki kell találni a mátrixot, a sima kurzormozgatás is megvalósult számtalan verzióban, de 2 ujjas görgetést sehol nem láttam. Ezt tudja értelmezni az Arduino, és továbbítani USBn?
Köszönöm.
-
gyapo11
őstag
Volt szó korábban a html5/css3 animátorról. Na azt nem találtam, de most beleakadtam egy javascriptesbe, van timeline, keyframe-ek, wysiwyg szerkesztés, WA Webanimator Plus. A weboldalukon emlegetik a html5 animációkat is, lehet jobban megkellene nézni, én nem tanulmányoztam.
-
gyapo11
őstag
válasz
Janos46
#12873
üzenetére
A VIN a feszültségszabályozó bemenetére megy:
Azt tudom elképzelni, hogy van az ic-ben egy dióda, ami nem engedi a bemenetet a kimenet alá süllyedni, és a kimenet pedig 5 V-on van akár az usb-ről, akár az 5 V bemenetről. Az lm1117 adatlapján viszont nem látok ilyen diódát. -
Janos46
tag
Eddig én is ezt tudtam. Két dolog támaszt bennem kételyeket. Egyik az, hogy aki már ilyen szinten ír progit, és le is közli (feltehetőleg ebben az állapotában működött is neki) nem lehet nagyon kezdő.A máski meg az, hogy van 3 különböző arduino-m, uno, nano és esp32, ezek után mindháromnak a VIN lábát megmértem, és ott volt az 5 volt. Ráadásul légyszi nézd meg az alábbi adatlap oldal, mert nem értem a VIN-hez írt magyarázó szöveget. https://arduinoplus.ru/wp-content/uploads/2017/09/nano.png
Mi az igazság?
. -
Janos250
őstag
Na azért az ESP32-nek az előnyei mellett, vannak gondjai is.
Most például a readString() bosszantott. A Stream.h-ban ott van benne, hogy "virtual String readString()". Ami ugye azt jelentené, hogy az ő gyerekeiben kell kifejteni. Igen ám, de a HardwareSerial.h - , HardwareSerial.cpp-ből meg kihagyták.
Így lefordítja, de futásnál hibajelzés nélkül kiakad. Jó, persze nem létszükséglet, van elegendő más függvény rá, de azért megcsinálhatták volna. A sztring kezelés egyébként is eléggé fejvakarós: C típusú, C++ típusú, Arduino típusú sztringek. Melyikben mi hogy is van! -
Janos250
őstag
válasz
Dißnäëß
#12862
üzenetére
Jó az az ESP.
Két verziója van, az ESP8266, illetve az ESP32.
Ez az egyszerűbbik, az ESP8266.
Ami a panelon látszik, az a fém borítású tégla, az egy hibrid panel. Ennek több verziója van, manapság legelterjedtebb az ESP12, ami ezen a panelon is van. Benne van az ESP8266, a memória, és még ez-az.
Ugyanúgy Arduino rendszerben (is) használható, mint a többi, pl. az UNO. Nagyon közkedvelt a használata az IOT , háztartási okos eszközökben, pl. okos konnektor, okos kapcsoló, stb. Ezekben többnyire egy fizikai méretében pincurkára tömörített verziója található, 1M memóriával. WEB szerverként (AP), és kliensként(ST) egyaránt használhatók. PHP-t nem tud, de a PHP filozófia szerint használjuk.
Mert ugye a PHP filozófiája, hogy programból elkészítünk egy html szöveget, amit aztán neten elküldünk. Ezzel is azt csináljuk. Le tudjuk kérdezni, ha AP-ként használjuk, hogy az ST pl. milyen get, vagy post kérést küldött, és annak alapján állítjuk össze a választ.
Például, ha szenzorok adatait akarod egy WEB lapként elküldeni, akkor egy sztringbe belerakod a WEB lap alapvető kezdő dolgait, sztringgé alakítod a szenzor által mért adatot, appendeled a sztringbe, majd hozzá appendeled még a WEB lap végét.
Az így összeállított lapot elküldöd.
Ha ST-ként használod, akkor a szerverről kapott választ szintén sztringként kapod meg, amiből kiszeded a számodra hasznos infót.
Az okos eszközökben való használatra kidolgoztak egy eléggé univerzális programot. Tasmota a neve. Ebbe eleve bele van építve egy csomó szenzor kezelés. Amikor fut a program, WEB-en belépsz, és menüből állítod össze, hogy neked mi van rajta.
A szabad lába kevés, azzal spórolni kell. -
válasz
Dißnäëß
#12862
üzenetére
Én bezzeg nem kapok ilyen cuccokat ajándékba.
Hát van, amiben jobb mint egy AVR, van amiben rosszabb. Utóbbi jóval kevesebb: nincs annyi lába, analóg bemenetből csak egy van rajta, az is sz*r.
Nem tudom előny-e vagy hátrány, de a CPU 3,3V-ot igényel, és bár a lábai 5V toleránsak, a beépített flash miatt elég háklis a tápfeszültségre, 3,6V már ki tudja nyírni. A linkelt lap tartalmaz némi védelmet és konvertert is, hogy usb-ről / 5V-ról működtethesd.
Előnye viszont annál több van:
Sokkal gyorsabb CPU, beépített flash memória (4MB), amit rengeteg dologra tudsz használni, és persze a wifi. De erről majd János250 kolléga többet fog írni, Ő az illetékes ESP ügyben.
A beépített flash miatt képes akár önálló webszerverként is üzemelni, olyan szinten, hogy sqlite adatbázist is lehet rajta használni. (A php azért nem fog rajta futni ) -
Dißnäëß
nagyúr
Köszönöm a hasznos tippet.
A külső tápról ment a relé board is és az Arduino is (egy kis usb-s kapcsolóüzemű, olyan telótöltő féle univerzális konnektorba dugós táp, 5V/2.5A).------------------------------------------------------------------------
Kaptam ajándékba egy fura kütyüt is, egy ráépített Wifi modulos ESP-s eszköz. Van egy halvány megérzésem, hogy ők többet tudnak valamivel, mint a Leonardo-klónom, de főleg miben egyébként ? Csak WiFi képességben, vagy van még egyéb is ? Olvasgatom itt-ott, hogy sokan "ESP-znek". Ez egy nagyonpici eszköz, az alján az áll, hogy GeekCreit ESP-F DEVKIT V4 és www.doit.am (Do-It márka). A WiFi modulja 802.11 b/g/n-es. Felülről hajszálpontosan ez, alul viszont az enyém V4-es feliratos.Az Arduino IDE-vel először hozzá sem tudtam szagolni, error itt-ott, majd Google ismét segített és fel kellett az IDE-t Preferences alatt egy link beadásával okosítanom arra, hogy letöltse az ESP-s kontrollerekhez tartozó ööö nemistudommit, szoftvercsomagokat, lib-eket (?). Utána már ment minden, annyi iránymutatást kaptam, hogy Board-ok között Generic ESP8266-ot válasszak, programozónak pedig AVRISP mkII-t. Így már hajlandó volt a menüben frissen megjelent minta kódokból az ESP-s Blink belemenni és nem sokkal később már villogott is a LED-em rajta. És azóta is.
Körbenéztem a menüben még, mit tud ez a kis csoda, hát látok WiFi-s menüpontokban HTTP Server és hasonló nagyobb kaliberűnek tűnő dolgokat is, ... ahogy elnéztem, a WiFi-mre fel tudnám tenni a kütyüt, tök jó lenne egy node.JS-es vagy python-os backendből, pl. a Pi-mről szólítgatni.
-
válasz
Dißnäëß
#12859
üzenetére
Az arduino-ról ne tápold semmi esetre se, mert egy ilyen relé ha jól tudom 80mA körül vesz fel bekapcsolva, 8x80 az 640mA, az arduino onboard regulátora, vagy pláne, ha usb-ről működteted a lapot, nem nagyon fogja bírni. Inkább arra a külső 5V tápra kösd az arduino-t is, amire a relé board-ot.
-
válasz
Janos46
#12858
üzenetére
Teljességgel elfogadhatatlan!
Nemcsak azért, mert a Vin - mint a neve is mutatja - bemenet, tehát kifelé nem jön onnan semmi, de azért is, mert ha mégis kijönne onnan, abba a modul bele is pusztulna. A Vin-re 7-12V-ot szokás kapcsolni, amit a lap átalakít magának az onboard regulátorral 5V-ra. A DS3231 pedig 5V-ot szeretne kapni, úgyhogy kösd csak az 5V lábra, függetlenül attól, hogy egyébként honnan táplálod a lapot magát, azon 5V fog megjelenni, ami egy ilyen modulnak valószínűleg elég energiát tud biztosítani. -
Dißnäëß
nagyúr
Sziasztok !
Ügyeskedek a Leonardo klónommal.
Van egy 8 relés board-om, kaptam. Megtaláltam neten, ő az: [link]
A kérdés, hogy illik egyszerre mind a 8 relét "HIGH" állapotba húzni az Arduino-ról ? A relé board a tápját (GND, VCC) vagy az Arduino-ról veszi, ekkor gondolom, limitált az áramfelvétel némileg (vagy nem kell törődni vele?), én most azért külön tápról tápoltam a relé sort és az Arduino csak a jeleket adta a 8 "IN" tüskének. Vagyis 1 vezérlőjelet osztottam szét mind a 8 relének, kattognak egyszerre, csodás élmény.
Szóval bírná magáról az Arduino-ról is a tápolást mind a 8, egyszerre kattogva ? (Ugye ekkor terheli meg behúzásnál a tápot a legjobban, ha mind egyszerre kattan).
-
Janos46
tag
Sziasztok!
Elfogadható megoldás az, ha az Arduino NANO-nak a VIN lábáról van táplálva egy DS3231?
https://arduinoplus.ru/arduino-elektronnie-chasi/
Megköszönöm a választ, -
válasz
mardal84
#12854
üzenetére
Szia!
Ha a 9-es gombot helyettesíted húzókapcsolóval, akkor mondjuk így:// Simple example application that shows how to read four Arduino
// digital pins and map them to the USB Joystick library.
//
// Ground digital pins 9, 10, 11, and 12 to press the joystick
// buttons 0, 1, 2, and 3.
//
// NOTE: This sketch file is for use with Arduino Leonardo and
// Arduino Micro only.
//
// by Matthew Heironimus
// 2015-11-20
//--------------------------------------------------------------------
#include <Joystick.h>
Joystick_ Joystick;
void setup() {
// Initialize Button Pins
pinMode(9,
INPUT_PULLUP);
pinMode(10,
INPUT_PULLUP);
pinMode(11,
INPUT_PULLUP);
pinMode(12,
INPUT_PULLUP);
// Initialize Joystick Library
Joystick.begin();
}
// Constant that maps the phyical pin to the joystick button.
const int pinToButtonMap = 9;
// Last state of the button
int lastButtonState[4] = {
0, 0, 0, 0
};
void loop() {
// Read pin values
for (int index = 0; index < 4; index++) {
int currentButtonState = !digitalRead(index + pinToButtonMap);
if ((currentButtonState != lastButtonState[index]) && index == 0 ) { // 0 index = a húzókapcsoló a 9-es pinre kötve
lastButtonState[index] = currentButtonState;
Joystick.setButton(index, 1);
delay(10); // vár 10ms-ot, hogy a program észlelje a gombnyomást
Joystick.setButton(index, 0);
}
else if (currentButtonState != lastButtonState[index]) {
Joystick.setButton(index, currentButtonState);
lastButtonState[index] = currentButtonState;
}
}
delay(50);
}Ha másik gombra szeretnéd, akkor az index == 0 helyett 1,2 stb kell.
A kód azt csinálja, hogy minden húzás után 10ms-ig gombnyomás küld, majd elengedi. Ha ez kevés lenne, növeld a delay(10) értékét. -
mardal84
tag
Sziasztok
Mint teljes amatőr lenne egy kérdésem,lehet nem is jól fogalmazom meg a kérdést
Van nekem egy arduino leonardom
ezzel szeretnék kamionos játékhoz buttonboxot csinálni
találtam is egy alap joystickbutton vázlatot ami működik is a 9-12 lábakon ha nyomógombot teszek rá
Egy húzókapcsolót szeretnék használni majd a rögzítőfékhez de sajnos most csak akkor működik ha kétszer huzom ki a gombot mert akkor ad impulzust
Azt szeretném elérni hogy legyen egy "gombnyomás" ha kihúzom és legyen egy "gombnyomás" ha visszatolom a kapcsolót,esetleg ebben tud nekem valaki segíteni?Köszönöm
A használt vázlat
// Simple example application that shows how to read four Arduino
// digital pins and map them to the USB Joystick library.
//
// Ground digital pins 9, 10, 11, and 12 to press the joystick
// buttons 0, 1, 2, and 3.
//
// NOTE: This sketch file is for use with Arduino Leonardo and
// Arduino Micro only.
//
// by Matthew Heironimus
// 2015-11-20
//--------------------------------------------------------------------
#include <Joystick.h>
Joystick_ Joystick;
void setup() {
// Initialize Button Pins
pinMode(9, INPUT_PULLUP);
pinMode(10, INPUT_PULLUP);
pinMode(11, INPUT_PULLUP);
pinMode(12, INPUT_PULLUP);
// Initialize Joystick Library
Joystick.begin();
}
// Constant that maps the phyical pin to the joystick button.
const int pinToButtonMap = 9;
// Last state of the button
int lastButtonState[4] = {0,0,0,0};
void loop() {
// Read pin values
for (int index = 0; index < 4; index++)
{
int currentButtonState = !digitalRead(index + pinToButtonMap);
if (currentButtonState != lastButtonState[index])
{
Joystick.setButton(index, currentButtonState);
lastButtonState[index] = currentButtonState;
}
}
delay(50);
} -
Dißnäëß
nagyúr
Szerintem sincs értelme, de az Arduino csak akkor mutat életjelet és ON státuszt, ha USB töltőre, gépre, powerbank-re dugom, vagy magára a Pi USB-jére.
Illetve van tüske az Arduino lapon GND, GND, 3V3, 5V, át tudom kötni a Pi-ről, de én is csodálkoztam először, hogy ha simán rádugom a Pi-re (függőlegesen jó fedésben egymással), akkor nem kap a Pi-re cuppanókon keresztül tápot tőle.
Az alján csak egy kis elem van, van az Arduino-n egy RTC, így ha a Pi-re van mindig dugva, az nem felejti el a pontos időt és dátumot.
Ha [link] ezt megnézem, a függőleges sort nézve a felső 6 Pi tüske szabadon marad, amikor az Arduino-t rádugom. Csak az ez alatt lévő további 26 tüskét használja (13-13). Tehát GPIO4-nél kezd és GPIO6-al bezárólag áll meg, így max egyetlen 3.3v tápra van lehetősége és nem használja, vagy csak továbbadja szimplán.
-
#12852
Janos250
őstag
tonermagus
#12851
Janos250
őstag
válasz
tonermagus
#12851
üzenetére
Van, ami csak 5 V jellel tud dolgozni. Megoszlanak a vélemények, hogy melyik ESP mit bír. A legáltalánosabb vélemény az, hogy az ESP8266 adat lábai 5V toleránsak, de az ESP32 nem. Bár ez utóbbira is van, aki azt mondja, hogy bírja, de többnyire azt mondják, hogy nem. Nem akarok próbára 5V-ot adni valamelyik bemeneti lábára
-
#12850
Janos250
őstag
tonermagus
#12848
Janos250
őstag
válasz
tonermagus
#12848
üzenetére
Szerintem igen!
-
#12849
Janos250
őstag
tonermagus
#12847
Janos250
őstag
válasz
tonermagus
#12847
üzenetére
"Ti egyébként többnyire ESP-vel játszatok, nem is Arduinoval?"
De, arduinoval. ESP chipet tartalmazó arduinoval! Én igen, én ESP32-vel játszadozom. Van 5V-os táp bemenete is a lapok többségénak. Az esetleges gond nem is a táppal van, hanem, hogy a hozzá kapcsolt szenzorok mit tudnak.
"Teljesen megszoktam az Arduino library rendszerét."
Az ESP lapokat is beillesztették az arduino rendszerbe, ezért a megszokott dolgok UGYANÚGY mennek általában, változtatás nélkül.
Összesen annyi a teendő, hogy az arduino IDE-ben másik lapot jelölünk ki, nem az UNO-t (pont ugyanúgy, mint ha pl. megát akarnánk UNO helyett). A különbség annyi, hogy pluszként mennek a C++ szabványos utasításai is. Pl. cin, printf, párhuzamos futtatás, stb.
Az ESP32-nél azért az sem elhanyagolható, hogy KETTŐ teljesen független fizikai mag van benne, így, ha valami időkritikus, akkor azt rakjuk az 1-es magra egyedül, minden egyéb meg mehet a nullásra. -
#12848
tonermagus
aktív tag
tonermagus
aktív tag
Bónusz kérdés: ezt az UBEC-t csont nélkül cserélhetem erre a Step down Power Supply-ra?
Kb. 1 amper fog átmenni rajta, azt mindkettő tudja de az UBEC kétszer annyiba kerül... -
#12847
tonermagus
aktív tag
Janos250
#12846
tonermagus
aktív tag
válasz
Janos250
#12846
üzenetére
Mostanában elég sokat hallottam az ESP szót
Lehet ideje lenne váltanom?
Ti egyébként többnyire ESP-vel játszatok, nem is Arduinoval?Megnéztem egy összehasonlítást a két típus között, és az jött le hogy a PWM frekvencia sokkal részletesebb 0-1024 az ardu 0-255-jéhez képest ezzel gyakrolatilag egy átmapoló parancsot spórolnék meg és finomabb lenne az átmenet a LED szalag színei között... Elvileg állítható a frekvenciája is, így megszűnhet a "zúgás". Kérdés hogy ha ezt piszkálgatom akkor minden eszköz ugyan úgy fog működni?
Az hogy wifi van rajta számomra nemigen érdekes. Illetve az univerzális i2c pinek sem érdekelnek.
Viszont kicsit aggaszt a kompatibilitás. Teljesen megszoktam az Arduino library rendszerét. Bármi kell szépen leszedtem a library-t és minden happy volt. Ez az ESP nem tudom mennyire támogatja ezeket.
Illetve ami még kérdéses a tápellátás. Ahogy látom az ESP-k ~3V-ot használnak. A legtöbb eszköz amit vezérlek 5V-ot igényel. Ez nálatok nem okoz gondot?
-
#12846
Janos250
őstag
tonermagus
#12843
Janos250
őstag
válasz
tonermagus
#12843
üzenetére

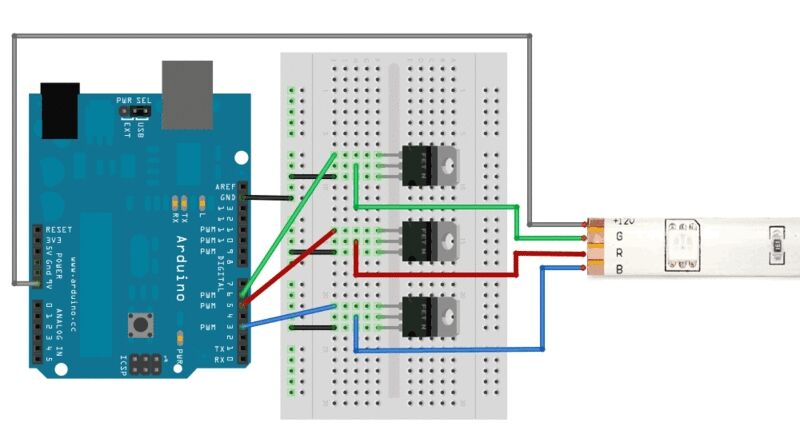

Persze a választott LED-nek is lehet előnye: Ha szigorúan csak egyforma színnel akarod az összes pixelt hajtani, akkor az tényleg egyszerűbb, mert egyetlen utasítással állítod be az összes LED színét, míg a WS2812-nél akár egyforma, akár nem, mindenképpen ki kell küldeni minden egyes pixelre a színkódot.
Azt szerintem mindenki tudja, melyik lapra gondoltam.
De az STM32-k is elég komolyak. A hely probléma: hát, az UNO éppen, hogy eléggé túlméretes.
FET: ha még nem vetted meg, arra figyelj, hogy a gate küszöbfeszültsége elég alacsony legyen! A neten tömegével van az IRF540, pl.
link
de én inkább az IRL típusokat szoktam mindenkinek javasolni, mert azok alacsonyabb feszültségen nyitnak, későbbi esetleges fejlesztés során elmegy 3.3 volttal is. (persze más is van, alacsony nyitófeszültséggel, de én ezeket használom)
Mérethez még: azért ez sem egy túl nagy méret:
link
Ez meg még kisebb, és pluszban kapsz mellé egy kamerát, meg van rajta SD kártya hely is.
link
Vagy ez is elég kicsi. UNO-hoz képest meg különösen.
link
Vagy ha még egy displayt is akarsz rá, akkor:
link
Szóval választék van bőven! -
#12845
Aryes
nagyúr
tonermagus
#12843
válasz
tonermagus
#12843
üzenetére
Esp32-re gondolt.
De egy Esp8266 is megtenné, nodemcu vagy wemos d1 mini, kb nano méretű, de sokkal gyorsabb és okosabb mindkettő.Az említett pin kiosztás nincs összefüggésben a problémáddal, mert tudtommal egyik sem használt hardveres funkciókat. Nálad az egymással versengő megszakítások okozzák a problémát.
Milyen motorról van szó?
-
#12844
tonermagus
aktív tag
tonermagus
aktív tag
Illetve a D6-on pedig beolvasom a gázkar állását a távirányítóról PulseIn()-el
-
#12843
tonermagus
aktív tag
Aryes
#12841
tonermagus
aktív tag
Aztaaa... Erről még nem is hallottam!
Hát most átnéztem a kódot amit használtam eddig a WS2812-vel, és az egyik LED szalagot a D9-en, a másikat D10-en vezérlem, a motort (Servo Library) pedig D5-ön. Ez okozhatott galibát?
Jah igen, és Nano-t használok
János250: Sajna nagyon limitált a helyem, már az Uno sem fér be, nem hogy egy Mega. Vagy te milyen lapra gondoltál? -
#12842
Janos250
őstag
tonermagus
#12840
Janos250
őstag
válasz
tonermagus
#12840
üzenetére
"A LED vezérléssel minden ok, de a szervó elkezd izegni-mozogni. ÉS ez elvileg jól ismert probléma a WS2812-nél"
Ez nem a WS2812 problémája, hanem az egyszerű kontrolleré.
"A gond akkor kezdődik amikor mellette még Szervót is vezérlek."
Mert a lap nem bír annyit, nem a WS2812 zavar be! Ezért mondtam, hogy inkább a lapot kellett volna upgrade-elni, nem a ledet downgrade-elni.
"Az 5050-nek van valami hátulütője?"
Nincs semmi, persze, de a WS2812-höz nem kell FET, mert külön lábon megy a táp, és külön a vezérlés. És persze sokkal többet tud. -
#12841
Aryes
nagyúr
tonermagus
#12840
válasz
tonermagus
#12840
üzenetére
"Az 5050-nek van valami hátulütője?"
A külön beépítendő feteken kívül annyi lehet még, hogy a pwm meghajtás ugyanúgy timer-t igényel, mint a szervó vezérlés, emiatt nem kötheted bárhová a ledeket. Nemtom írtad-e, hogy milyen lap lesz a vezérlő, de pl. UNO-n a servo lib a timer1-et foglalja le, tehát a 9-10 pineket nem használhatod pwm-re, csak a 3,5,6,11-et. -
#12840
tonermagus
aktív tag
Janos250
#12838
tonermagus
aktív tag
válasz
Janos250
#12838
üzenetére
Rosszul fogalmaztam: maga a LED kiírással nincs gondom. Szépen csinálja, bármennyi LED-el. A gond akkor kezdődik amikor mellette még Szervót is vezérlek... A LED vezérléssel minden ok, de a szervó elkezd izegni-mozogni. ÉS ez elvileg jól ismert probléma a WS2812-nél. Épp most találtam rá megoldást, sűrű servo detach + ritkább LED kiírás. De jól látszik hogy nekem ehhez nem jó megoldás ez a LED. Az 5050-nek van valami hátulütője?
"A 12V-os led szalagokon a chipek hármasával vanna sorba kötve."
Teljesen jogos, most néztem csak. Jó, akkor 9 vagy 12 LED lesz egy szalagon. Még elválik hely szempontjából melyik lesz.
"A rajzodon a szalag pozitív tápja a panel 9V-os pontjára van kötve"
Igen, oda is írtam, hogy külső tápról megy majd, nem az arduo VIN-jéről. -
#12839
PHM
addikt
tonermagus
#12835
PHM
addikt
válasz
tonermagus
#12835
üzenetére
Még egy észrevétel:
A 12V-os led szalagokon a chipek hármasával vanna sorba kötve.
Ha viszont így van a 10 db-nál sehogyan nem jön ki a matek.
- Milyen szalagról is van szó konkrétan?
- A rajzodon a szalag pozitív tápja a panel 9V-os pontjára van kötve.
Ez csak akkor jó, ha az arduino elvisel ezen a ponton 12V-ot, de én inkább
közvetlenül a tápegységről adnék a szalagnak közös pozitívot.
(9V-ról a 12V-os szalag nemigen fog világítani.) -
#12838
Janos250
őstag
tonermagus
#12831
Janos250
őstag
válasz
tonermagus
#12831
üzenetére
"de a megszakításkezelés botrányos. Iszonyat nagy erőforrás kell neki. Így váltottam 12V-os 5050 chipsetes RGB LED-szalagra."
Véleményem szerint nem biztos, hogy jó irányba váltottál! A LED helyett az arduino lapot kellett volna egy erősebb arduinora váltani. Éppen tegnap játszottam egy 300 pixeles WS2812-vel, elég nagy sebességgel kezelhető, folyamatosnak látszik a mozgás. Egy lappal 8 db. WS2812 kezelhető függetlenül, akár külön programmal. -
#12837
gyapo11
őstag
tonermagus
#12835
gyapo11
őstag
válasz
tonermagus
#12835
üzenetére
A rajzodon én látok GND-t, feketével csatlakozik a próbapanelhez. A szürke meg a +12 V. Tehát amikor a fet zár, akkor a ledeken át folyik az áram.
-
#12836
Aryes
nagyúr
tonermagus
#12835
válasz
tonermagus
#12835
üzenetére
"a LED szalag R-G-B lábai azok GND vagy +12V-ként értelmezhetőek?"
Az attól függ, hogy a LED szalagod közös anódos, vagy közös katódos. Közös anódnál (szerintem a tiéd is ilyen) a szalagon "+ R G B" jelölések vannak, ez esetben a + a +12V, a többi lábat GND-re kötve világít. Ez esetben12V-ot és400mA-t kellene egy kimenetnek elviselnie. (illetve hülyeséget írtam, nem tudom mennyi V-ot, mert a LEDeken és a szalagon lévő áramkorlátozó ellenálláson esik a nagy része, a kimenetre nem jutna 5V sem, így ez nem jelentene problémát, csak a nagy áram miatt sülne meg)"elkövethetem-e az a merényletet, hogy egy MOSFET középső lábára midkét LED szalag egy színét ráköthetem?"
Ha mindkét szalag egyforma színű lesz, akkor minden további nélkül. -
#12835
tonermagus
aktív tag
Aryes
#12832
tonermagus
aktív tag
Köszönöm a válaszokat!
Sok minden világos lett, viszont még mindig teljesen homály, hogy a LED szalag R-G-B lábai azok GND vagy +12V-ként értelmezhetőek? Ha +12V akkor hol a GND... Ha GND akkor miért sül meg a 12V-ra kötve, gondolnám hogy a GND az amúgy is 0... Na jó, tudom hülye kérdés, de tényleg nem vágom
Illetve ahogy mondtam 2 db LED szalagot hajtok meg, mindkettőt ugyan olyan színnel vezérlem egyszerre. Spórolva az Arduino lábain, illetve a MOSFET-eken - elkövethetem-e az a merényletet, hogy egy MOSFET középső lábára midkét LED szalag egy színét ráköthetem? És ezt nyilván eljátszanám a másik kettővel is, így 6 MOSFET helyett 3 kellene csak, és ugyan ennyi Ardui kimenetet is spórolnék -
#12834
Aryes
nagyúr
tonermagus
#12833
válasz
tonermagus
#12833
üzenetére
Ok, erre gondoltam.
Ha nem szeretnél 6db mosfet-nek helyet találni, esetleg meg lehetne oldani 1db ULN2003A darlington IC-vel, ezt használják az 5V-os stepper motorok meghajtására. Egy IC 7 kimenetet tartalmaz, kimenetenként 500mA terhelhetőséggel. Ezen viszont - a fetekkel ellentétben - 1,2V feszültségeséssel kell számolni. -
#12832
Aryes
nagyúr
tonermagus
#12831
válasz
tonermagus
#12831
üzenetére
Csak egy kérdés, mielőtt a többire válaszolnék: ugye nem egyenként szeretnéd majd a LEDek színét programozni?
A fet-ek a szintillesztés miatt kellenek, mivel ha az 5V-os mikrokontroller kimeneteire közvetlenül rákötöd a 12V-ot, a kontroller halk sikoltás és némi füst kíséretében kileheli a lelkét. Ugyanez a helyzet, ha 40mA-nél több áramot szeretnél elnyeletni az egyes kimenetekkel.
A 2*10db LED az valójában 2*10*3db, azaz 60db LED, mondjuk legyen 20mA/LEDdel számolva átlag 1,2A áram, az jócskán túllépi a 3x40mA korlátot (meg a 80mA/kontroller limitet is). -
#12831
tonermagus
aktív tag
tonermagus
aktív tag
Érkeztem még egy fantasztikus kérdéssel
Jelenlegi projektemben dobnom kell a jól bevált, és régóta használt WS2812B-t.
Pofonegyszerű volt a bekötése/használata, de a megszakításkezelés botrányos. Iszonyat nagy erőforrás kell neki. Így váltottam 12V-os 5050 chipsetes RGB LED-szalagra.A vezérlés megírásával talán nem lesz gond. A bekötésével már annál inkább. Találtam a neten egy képet hogyan is akarnám bekötni:
(Talán annyi különbséggel, hogy én közvetlenül +12V tápról hajtanám nem Ardu VIN-ről)
Mivel elektronikában (IS) hülye vagyok segítsetek már légyszi. Én naív azt hittem rákötöm az Ardu 3 lábát direktben a R-G-B portokra a szalagon, de gondolom ez nem jó ötlet, nem véletlenül van ott az a 3 mosfet a rajzon
Ezek mi célt szolgálnak?2*10 db LED-et (17 cm szalag) akarok meghajtani, ennek gondolom szinte semmi az áramfelvétele, talán még 1A sincs/kimenet, azt meg az arduino elbírja, vagy nem? Kell ez a mosfet? (tegyük hozzá nem tudom mire való, csak azt hogy nyűg, mert a két szalaghoz 6db-ot kell vennem és forrasszgatnom + helyigényes)
Milyen típusút vegyek? Van egy helyi bolt ahol árulnak ilyet, de ha nem kapok infót és odamegyek tuti keresztkérdéseket fognak feltenni...
+ egy extra kérdés: a szalagon nincs GND... Jól gondolom hogy az R-G-B szálak mind egytől egyig GND-ként funkcionálnak? Vagy hogy van ez? -
válasz
Janos250
#12828
üzenetére
Örülök, ha tudtam segíteni!
Nagyon jó cucc ez a processing, már több egyszerű játékot is írtam vele. A p5js és az android közt mondjuk éppen pont nincs közvetlen átjárhatóság, de a sima asztali gépen működő java-s processing programokat minimális módosítással androidos telefonon is lehet futtatni, natív kódot fordít belőle az IDE. -
Janos250
őstag
Köszi, ez elég jónak tűnik. Van is egy a demoban, ami szimpatikus:
https://www.amcharts.com/demos/line-graph/
Neten ki is próbálom majd. Ez másfél mega, ami nem sok, kivétel, ha az ember egy ESP memóriájához hasonlítja.
Vannak esetek, amikor nem lényeg, hogy csicsás legyen, olyankor azért a verébre nem akarok ágyúval lőni.
És, hát nem is mindig van net. Ha a pógár rákapcsolódik az ESP WiFijére, és azon megnéz egy lapot, nem feltétlenül van net. Tudom, persze, ott van mellette a fiókban két használaton kívüli router, miért nem használom, de nem feltétlen teszem, ha azt akarom bemutatni, hogy az arduinos dolgok mennyire egyszerűek.
Egy példát mondok:
arduinouser.hu/temp/alaprajz-2.svg
Ez az alaprajz 3 kb. , és nagyjából ugyanúgy néz ki, mint az autocad származék verziókban, és az adott célra nem is kell több.
(Az utcanevet kiikszeltem, bár nem titok, a saját helyén fenn van neten) -
válasz
Dißnäëß
#12823
üzenetére
"Tápot az Arduino viszont nem a Pi-ről vesz, hanem a hozzá adott USB átkötő kábelen keresztül, tehát Pi4 egyik USB portjára rádugom, majd a micro-USB végét az Arduino shield-re és akkor indul be."
Ennek így nagyon nincs értelme! A hozzá adott kábel szerintem csak programfeltöltésre lenne való, minden mást a gpio-n keresztül kellene kapjon, különben mi a franc értelme van a gpio tűsoros csatlakozónak? Biztos, hogy jól van rajta? Nincs egy kapcsoló rajta, ami a tápellátást átkapcsolja? Egy fotót küldhetnél az aljáról, kíváncsi vagyok rá.
-
Dißnäëß
nagyúr
Nagyon hasznos input-ok, köszi a részletes hsz-t
Beszéltem egy ilyenekkel kütyüző villamosmérnökkel is, tőle megtudtam a maradékot: úgy dughatom a Pi-re, hogy felülnézetből pontosan fedik egymást, így 6 láb kimarad a rácuppanó soron és csak a maradék megy rá a Pi tüskékre (abból sem mindre), de így jó lesz.Még nem pukkant el egyik sem, és nem is mutatja elkülönítve sem hibának jelét, úgyhogy bízom benne, minden OK
(Az Arduino GPIO-ra menő sora 2x13-as, azaz 26 tűre ül rá, a Pi GPIO 40 tűs, gyakorlatilag bárhogy elcsúsztatva rá tudnám tolni az Arduino-t). Tápot az Arduino viszont nem a Pi-ről vesz, hanem a hozzá adott USB átkötő kábelen keresztül, tehát Pi4 egyik USB portjára rádugom, majd a micro-USB végét az Arduino shield-re és akkor indul be. De nekem ez így teljesen jó próbálgatni, a vége úgyis az lesz, hogy tüskén keresztül tápolom meg a Pi-t is és az Arduino-t is, egy külön kis trafóról + utána stabilizált DC-ről.
-
válasz
Dißnäëß
#12818
üzenetére
Szia!
1. Elvileg csak egyféleképpen lehet és szabad rátenni az arduino lapot a pi-re, különben tönkre tudod tenni, sajnos a pi gpio soron egymás mellett van az 5V, a 3,3V és a GND, nem jól tolerálja a pi a rövidzárlatot. Gondolom úgy gyártották le az arduino-t, hogy összedugva illeszkedjenek egymáshoz, de azért nézd meg, nincs-e valamilyen jelölés (a képen és az oldalon sajnos a lap alja nem látszik). Valószínűleg eleve csak az 5V, a 3,3V, a GND és a soros RX/TX lábak vannak összekötve, a többi tű nincs is bekötve, így nem számít, ha nincsenek összedugva.
2. Jóféle gyártó, nekem is van tőlük pár alkatrészem, pár évvel ezelőtt vettem, ezek szerint jól kinőtték magukat. Jó minőségű dolgokat gyártanak (szerintem full kínai a cég).
3. Elvileg az összes "B+" jelölésű pi-vel kompatibilisnek kell lenni, még a zero-kkal is. Talán még az "A"-kkal is, de ehhez látni kéne a lapot.
4. Bármilyen nyelven programozhatod a pi-t, amivel képes vagy soros kapcsolaton keresztül kommunikálni a lappal. A python az ilyen alap eszköz, gyárilag tartalmazza az összes disztó, és közkedvelt nyelv is (és speciel utálom ), ezért adja magát, hogy mindenki ezt használja.
5. Az egymás alatt lévő két zöld sor ugyanaz, az alsó (mama) csatlakozó sztenderd arduino header, a felső pedig ahogy írod, GND/VCC/SIG, akár egy servo-t, vagy tetszőleges szenzorokat rá tudsz dugni mindegyikre anélkül, hogy forrasztani kellene, mivel alapból két 5V, két vagy három GND láb van a header-ön, és ezek sem egymás mellett, ez egy kényelmes megoldás. -
gyapo11
őstag
válasz
Janos250
#12819
üzenetére
Kerülő megoldásnak azt tudnám javasolni, hogy a html fejlécben a javascripteket betöltő linkeket át kell írni saját gépen levő címekre, és onnan töltse be. Egyrészt ezután már nem kell net a megjelenítéshez, másrészt sokkal gyorsabban tölt be egy megát lokálisan mint a netről atszívva.
De valóban a html5/css3 párossal már sokmindent meg lehet rajzolni meg animálni. Valami programot láttam is, amivel az animálást meg lehet szerkeszteni és kiadja a html5 kódot hozzá. -
Janos250
őstag
válasz
gyapo11
#12816
üzenetére
Nekem is kell előbb-utóbb grafikonokat csinálni, hogy egy szenzoros arduino szerverhez (természetesen ESP32
) kapcsolódva a telefon kirajzolja a mért adatokat. Az a bajom ezekkel a chart rajzolókkal, hogy a megjelenítő gépen/telefonon megákat akar letölteni netről. Ha nem kapcsolódik a nethez, nincs ábra. Én ezért jelenleg inkább abban gondolkodom, hogy svg ábrát csinálok. Kicsit zöld, kicsit savanyú, de...
Már használtam az svg-t arra, hogy koordinátákkal megadott sokszögeket, szövegeket, miegymást rajzoljon ki. Egyszerű, rövid, tömör, könnyen megtanulható.
Például egy link annak, aki nem ismeri:
link -
Dißnäëß
nagyúr
Sziasztok.. de jó, hogy van egy ilyen topic
Totál kezdő vagyok az Arduino világban. Kaptam egy DFRobot kitet ajándékba, 'Raspberry Pi meet Arduino' [link] . Ez két kütyüből áll, 1x Pi4/4GB + 1x a már említett fantázianévre hallgató board, ami egy Leonardo (ATmega32u4) + Pi-re szerelés képessége, 1-2 extra, ahogy látom.
Az ajándékozó szerint ez szuper kis kit, mert analóg 5V (vagy 3.3?) portokkal ruházza fel a Pi-t és védi is azt.
Több kérdést hoztam, hátha tudtok segíteni
1)
Ezt hogyan kell rátenni a Pi4-re ? Értem ezt a felülről nézett elmozdulásra: a Pi4-re tett Arduino board 1:1 és lehetőleg pontosan kell, hogy fedje a Pi-t, vagy vannak olyan felállások, amikor eltolva is lehet rajta ? Bocs, ha nagyon primitív, hülye kérdés. DFRobot-on nem látok rajzot erről.Mérete ugyanakkora, mint a Pi-nek, és ha hajszálpontos takarással teszem a Pi tüskesorára az Arduino annál jóval rövidebb rácuppanóját, akkor az Arduino oldalon 6 lyukba nem megy Pi tüske, a maradék 20-ba igen, és így tűnik nekem úgy, hogy szépen a Pi-n ül. Ez normális ? (Hogy 6 lyukba nem megy Pi tüske Arduino oldalon).
Hát .. nem vagyok egy villamosmérnök, azt hiszem
Viszont annyit már az IDE-vel sikerült elérnem az Examples-ből, hogy a Blink-et rátettem és a 13-as digital pin-re tett LED-et megvillogtattam. Woo-hoo
Most van egy villogó LED-es ketyerém Nagyon tetszik ez az egész, bele kell mélyednem...
2)
Miféle ökoszisztéma vagy alternatív gyártó vagy nem tudom hogy nevezik ezeket a nem-eredeti Arduino-s gyártókat .. szóval mi ez a DFRobot ? Jó dolgokat csinálnak, én úgy látom, erre az Arduino board-ra is rámegy még egy Xbee kommunikációs rádiós kütymüty is (egyelőre nem lesz rá szükségem).3)
Melyik Pi-vel kompatibilis vajon visszafele még ? 3B pl. ? A Pi4 feje elég forró tud lenni, de ha rajta egy Arduino, a hűtés komplikált, lehet másra használnám ezt a komolyabbnak mondható Pi4-et és egy hűvösebb Pi-t tennék az Arduino alá (ráadásul használtan vehetem).4) A legtöbb helyen python-t látok emlegetve ebben az egész kütyüs világban, kivéve persze az IDE-t, de úgy általában tutorial-ok és sokminden ezt emlegette. Node.JS-el esélyem sincs értelmes dolgokra, vagy nagyon jobb kézzel akarok bal fület vakarni ? Most tartok ott, hogy elkezdenék tanulni egy korszerű backend nyelvet mélyebben, ez a kettő a legesélyesebb.. döntenem kellene..
5) az Arduino-s modulon a pinout alapján van egymás alatt 3 tüskesor vízszintesen: fekete, piros és zöld. Gondolom fekete a GND, piros a POWER és zöld a digi jel ? Na és mi akkor a zöld tüskesor alatti zöld "befogadó"-sor ?
-
And
veterán
válasz
Janos250
#12810
üzenetére
Az én JLC-s pakkom április 2-től - mikor is a követés szerint beért az országba - május 5-ig (!) meg sem mozdult. Az utóbbi dátumtól számítva két napon belül már a kézbesítőnél volt. Szóval türelem, már és is azt gondoltam, hogy erre keresztet vethetek..
Április huszonvalahányadikán a Postát írásban is kérdeztem, mire az a sablon válasz jött, hogy az ő rendszerükbe ez a küldemény még nem került be. Vagyis nem ők ültek rajta több, mint egy hónapig. -
Janos250
őstag
Egy kis morgolódás:
Nagyon jó dolog az, hogy a kis kínai (JLCPCB) a megrendelés után két nappal már csomagolja is a mondhatni fillérekért készre
gyártott panelt, de mi az értelme, ha a posta ül rajta!Április 25-én este feladtam neten a rendelést.
Április 27-én, azaz kettő nappal később már kész.
Április 28-án feladták.
Május 10-én megérkezett Ferihegyre. Azóta ott vár sorsára.
Kedves VÁM, posta, miegymás! Nem kellene egy kicsit csipkedni magatokat? -
gyapo11
őstag
válasz
Janos46
#12802
üzenetére
Ehhez érdemes tudni, hogy nem mindig az egyenlet megoldása a könnyen járható út.
Pl. gimiben említette a matektanár a feladatot, miszerint kikötünk egy birkát legelni, lerágja a füvet egy körben. A kérdés az, hogy hova verjük le a karót, hogy már csak feleannyit tudjon legelni.
Megtaláltam a képletet, körből egy rész kivágva egy ugyanakkora körrel, de az egyenlet mindkét oldalán szögfüggvény volt, nem volt ötletem, hogy ezt hogyan lehet megoldani. Fogtam egy merkur nevű számolóprogramot (még dos alatt futott), és századmásodperc alatt kiszámolta iterációval 8 tizedesjegyre. -
KFORboy
senior tag
Úgy is rendben van természetesen ahogy te mondod a lényeg azon van, hogy ne tűnjön el a info.
Az összefoglaló csak azért lenne ésszerű, mert úgy szemelőt lenne, random Pistit lehet oda küldeni ha az ezerszer feltett kérdést ezeregyedjére is feltette, illetve ha valaki keres konkrétan ilyen dolgokat.
Amolyan gyűjtemény.
Tudom-tudom, van tonnányi library, trallala... de valószínűleg ezt sem véletlenül lett megcsinálva, tehát hiánypótló :")Nekem pl két éve jól jött volna egy ilyen mikor egyedi gömbcsuklókat esztergáltunk.
-
Janos46
tag
válasz
tonermagus
#12800
üzenetére
Szia.
Látom matekozol kicsit. Anno merő szórakozásból elkezdtem különböző mértani testek paramétereit számolgatni, és írtam rá programot. Elküldöm privbe, mert kissé termetes, nem akarom itt fárasztani a társaságot, lehet hogy sokakat nem érdekelne. Ezeket számolja:
A - gömb.
B - gömbcikk.
C - gömbsszelet.
D - félgömb rétege.
E - egészgömb rétege.
F - cső és henger.
G - oktaéder.
H - csonka gúla.
I - egyenes gúla.
J - csonka kúp
K - forgáskúp.
L - tórusz -
#12801
KFORboy
senior tag
tonermagus
#12800
KFORboy
senior tag
válasz
tonermagus
#12800
üzenetére
Nekem meg itt vagy te, hogy megkérdezd helyettem...
Hát milyenjómár
A TinkerCAD egészen addig jó míg csak ledet villogtatnál meg kapcsolgatnál ezt azt max 500ms -onként és persze delayekkel...
Amint millishez nyúlsz vagy valami komolyabbhoz... Egyből lehasal.
Legalábbis én mikor benyitottam legutóbb böngészőben és örülve tapsikoltam mint egy retardált fóka, elég hamar lefelé görbült a mosoly emiatt...
Egyébként meg az Uno-tökéletesen működött a kód.
Bluetooth mennyire "vedheto", stabil, jo ? Napok ota piszkalja az agyam egy kis BLE eszköz, de..
De mivel a víz átlátszó és szórja a fényt, nem hiszem, hogy sokat zavar. A hó annál inkább.
Hát köszi mindent, nem fárasztalak Titeket tovább, inkább tanulok
)
Nem vagyok se paranoid, se hipochonder, de ez nagyon gáz sztem.
Új hozzászólás Aktív témák
Hirdetés
ekkold- Samsung Galaxy A12 64GB, Kártyafüggetlen, 1 Év Garanciával
- BESZÁMÍTÁS! ASRock B550M R5 5600 16GB DDR4 512GB SSD RX 6600 XT 8GB Kolink Observatory LM RGB 600W
- BESZÁMÍTÁS! ASUS A520M R5 5600X 16GB DDR4 512GB SSD RTX 3060Ti 8GB Rampage SHIVA Enermax 650W
- LG 27GR95QL - 27" OLED / Limitált LoL Edition / QHD 2K / 240Hz & 0.03ms / NVIDIA G-Sync / FreeSync
- ÁRGARANCIA!Épített KomPhone i7 14700KF 32/64GB RAM RTX 5070Ti 16GB GAMER PC termékbeszámítással
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
