Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#76699
#52221184
törölt tag
tordaitibi
#76698
#52221184
törölt tag
válasz
tordaitibi
#76698
üzenetére
Elvihetném hozzád az erősítőmet?
Olyanokat írtál,amit már én nem nagyon értek. -
#76698
tordaitibi
veterán
PROTRON
#76695
válasz
PROTRON
#76695
üzenetére
Leirta hogy maga az erosito brummos, ha halozati szinusztol brummos, akkor egy invertertol megszunik..
Nem fog. A halozati szinusz az jogos hogy kisebb-nagyobb tranziensekkel terhelt de nem ettol bug az erosito.Nem tudom milyen erositorol van szo de a szokasos modszert biztosan lehet alkalmazni.
Eloszor is el kell donteni higy melyik fokozatba keletkezik a biba.
Bemenet, valaszto resz, hangszin, meghajto, vegfok.
Ha ezt kiszurtuk akkor abba a fokozatba kell a hibat keresni.
Ha alkatresz hiba kiszurve, es nem javul, a halozati transzformator is szoba johet, leszakadt az esetleges arnyekolas a primer-szekunder kozott, menetzarlat miatt drasztikusan megnott a nyugalmi aram felvetel es szor a vas, stb. -
y@g4n
tag
-
-
PROTRON
addikt
válasz
#52221184
#76693
üzenetére
Igen, a te szempontodból nem feltétlen a legolcsóbb, de mindenképp egyszerű lépés hogy "tisztán színusz" kimenetes invertert veszel, hangsúlyozva hogy hang cuccokhoz lesz és megadod az összes rákötött egység teljes maximális terhelési értékét, tehát a legszélsőségesebb esetet.
Valszeg akumulátor nélküli is elég lesz neked, de ha belefér miért ne.
-
#76694
#52221184
törölt tag
tordaitibi
#76687
#52221184
törölt tag
válasz
tordaitibi
#76687
üzenetére
Csak azért írtam le mindent,mert korábban is már ezeket javasolták,tehát ezeken a próbálkozásokon már túl vagyok.
Igen,akkor is brumm,ha nincs semmi rákötve.. -
-
#76691
#85619712
törölt tag
DonThomasino
#76689
#85619712
törölt tag
válasz
DonThomasino
#76689
üzenetére
Na igen az se jó ha nem áll le a töltés. Rá kéne akasztani egy műszert fesz mérő állásban, meg egy árammérőt, és ha eléri a töltő a 13,8 voltot és még mindig jelentős áram folyik akkor valóban az akku a ludas. A töltő mit mutat arra ne támaszkodj, az enyém is hülyeségeket mutat folyton.
-
PROTRON
addikt
válasz
#52221184
#76685
üzenetére
Tehát igazából a kolléga valódi problémája hogy audió cuccokhoz keres olyan 230-as táplálási megoldást hogy tökéletesen élvezhesse a zenét, mivel a normál hálózata, a normál működési keretek között belezavar.
Lehet keverem a dolgokat, de nem lenne megoldás egy un. tisztán színuszos inverter/szünetmentes tápegységgel egybeépített inverter?
A szünetmentes topicban biztosan tudnak segíteni megbízható típusok / árazás kérdésében, ebben a topicban inkább az összeszerelése a kérdés, amihez mindenképp szaktudás kell. -
#76688
#85619712
törölt tag
DonThomasino
#76686
#85619712
törölt tag
válasz
DonThomasino
#76686
üzenetére
Bele. Az, hogy a töltő azt mondja rá közel se biztos az az 50% (terhelés nélkül megnő a kapocsfesz). Inkább akkor kéne aggodni, ha túl hamar feltöltődik, mert akkor haldoklik az akku.
-
#76687
tordaitibi
veterán
#52221184
#76685
-
#76685
#52221184
törölt tag
Dr. Szilikát
#76674
#52221184
törölt tag
válasz
Dr. Szilikát
#76674
üzenetére
ok,akkor ezt kidobom. Úgy is csak ajándékba adták valahol. :-)
Amúgy multiméterrel megmértem,onnan van a 234 volt.
Amúgy pont ez a problémám,hogy az erősítő nagyon felveszi a hálózati brummot. Már ki lett cserélve benne az összes kondi,és mégis.
Azon már túl vagyok,hogy mindent kihúztam a konnektorokból. Az óra alatt van szétválasztva a nulla és a föld. A lakásba már külön jön be a 3 vezeték. Fi relé van.
A kábeltévéhez már tettem földhurok leválasztót,de semmi.
És a brumm állandóan van.Ha feljebb tekerem a hangerőt,akkor sem erősödik,állandó.
Már nagyon ideges vagyok...
-
#76684
#85619712
törölt tag
DonThomasino
#76681
#85619712
törölt tag
válasz
DonThomasino
#76681
üzenetére
Pont az lenne a baj, ha túl hamar töltené fel, szerintem jó az az akku. Meg ezek a picike csodatöltők azért közel se tudják ami rájuk van írva, jó ha 2 amperrel tölt az.
-
#76682
mezis
félisten
DonThomasino
#76681
mezis
félisten
válasz
DonThomasino
#76681
üzenetére
Amikor már erősen pezseg (forr) az elektrolit, akkor az már nem tárol többet a befolyt áramból, csak a vizet bontja.
Honnan gondolod, hogy nem jutott el a "csúcsra"?
-
#76681
DonThomasino
veterán
DonThomasino
veterán
Ha egy 4A es akku töltő, 12 óra után sem képes feltölteni teljesen egy
60Ah 6 éves autó akkut akkor valószínű hogy már nem tökéletes az akku igaz ?
Nem volt lemerülve mikor elkedztem tölteni, kb 50%. -
#76680
#85619712
törölt tag
razorbenke92
#76675
#85619712
törölt tag
válasz
razorbenke92
#76675
üzenetére
Elég rétegcucc amit kerestek, nem nagyon láttam mashol ilyet. Közben támadt egy ötletem, ha ilyen apa-anya panelban forrasztható molex csatit egymásnak háttal forrasztani? Ezt itthon is kapni bőven. Elagazó vezeték is mehet rá a végén meg az egészre egy zsugorcső, az elágazóra meg egy csinos kábelharisnya? Az már csak mutatna valahogy.
Bár nálam a funkció mindig felülírja az esztétikát, nekem az is bőven megtenné amit csináltál. De tudom nem vagyunk egyformák.
-
válasz
daninet
#76677
üzenetére
Én ilyet vettem
Itt írtam róla
Mondjuk elég durván állíthatóak a színek.
Olyan szalaghoz jó, aminek 4 lábas a csatlakozója, és a + a közös. -
#76676
hcl
titán
razorbenke92
#76675
válasz
razorbenke92
#76675
üzenetére
Ilyet szerintem csak ebay / Aliról kapsz.
-
#76675
razorbenke92
őstag
#85619712
#76672
-
#76674
Dr. Szilikát
őstag
#52221184
#76671
Dr. Szilikát
őstag
válasz
#52221184
#76671
üzenetére

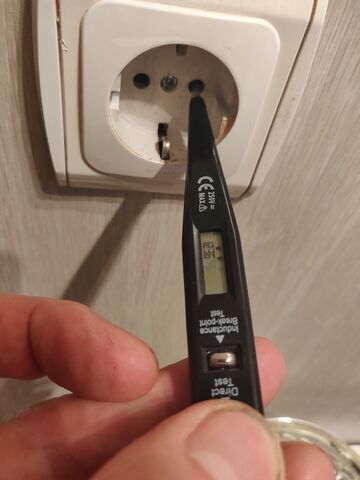

Csak az nem feszültségmérő, mint a neve is mutatja: Non-contact Voltage Detector.
Azon is csodálkozom, hogy 234 V-ot képes volt kimutatni, de amúgy valószínűleg a kezed felől jelentkező brummfeszültség megzavarta a nulla "mérését". Azért nevezik "brummnak", mert amikor például egy erősítő bemenetét megérinted kézzel, elkezd brummogni a hangszóró. Ha leföldeled magad, a brumm is csökken.
Ez a hálózati 50 Hz beszűrődése, ami mindenhol jelen van, a természettől eltekintve, ahol nincs semmi vezeték, illetve elektromosság.
Normális feszültségmérés úgy működik, hogy két pont között galvanikus kapcsolattal mérünk feszültségkülönbséget, jellemzően 2 db műszerzsinórral: kontakt (most nyilván lehetne mesélni egyéb esetekről, de ez az alap).
-
#76673
SchumiBácsi
őstag
Dr. Szilikát
#76663
válasz
Dr. Szilikát
#76663
üzenetére
Értem köszi!
Egyébként az iránytő kimozdul ha a zárt házhoz közeledek hátoldal felől, de csak nem így volna kitalálva ha gondot okozna. Majd még eldöntöm hogy lesz, mert 9hónapos konstrukció lévén azért hosszú távú tapasztalat még nincs én meg extrém futásidőt várok. Legalább 5évet, ha a mostani táp 9évet tud és még mindig megy
1ébként a módosítás könnyű, mert kb. ragasztás nélkül is megállna mivel pont annyi hely van hátul hogy kb. éri a hátfal. Addig is a szekrényből szerteágazó kábelekkel zörgök mert ha már átépítés van akkor most ezt is alkalmas, mert tragédia ahogy az most kinéz
-
#76672
#85619712
törölt tag
razorbenke92
#76669
#85619712
törölt tag
válasz
razorbenke92
#76669
üzenetére

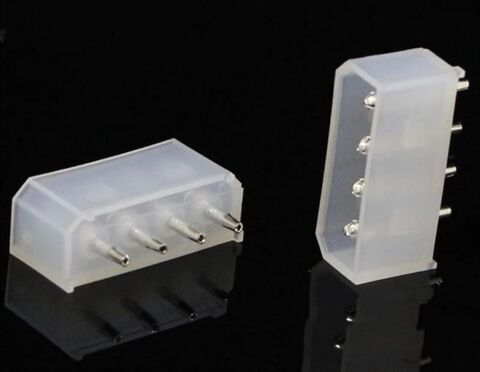

Ilyet kerestek? Gyanús, hogy itthon be lehet (még) szerezni.
-
#76670
hcl
titán
razorbenke92
#76669
válasz
razorbenke92
#76669
üzenetére
Hát fog egy apa + egy anya csatit, azt szépen összeköti, és kész is... Amúgy régi P1-es ventiken szokott ilyesmi lenni.
Vagy szétszed egy meglevő csatit, és abba köti be (a Molex szétszedhető). -
#76669
razorbenke92
őstag
darvinya
#76666
válasz
darvinya
#76666
üzenetére
Ez csak egy sima pata molex apa csati sajnos.
Ami a képeken van, az egy olyan furcsa állat, hogy egy anya és egy apa közvetlenül egymás seggében van, és közülük kibújik a három vezeték. Ilyen leágazásos közdarab, a Zalman rakta bele egy gépházába, én is keresem ugyanezt a fórumtársnak, ha valaki tud ilyet, ne tartsa magában.
Sh*t, nem frissítettem, és nem láttam, hogy már elhangzott.
-
-
#76663
Dr. Szilikát
őstag
SchumiBácsi
#76660
Dr. Szilikát
őstag
válasz
SchumiBácsi
#76660
üzenetére
A gép vaslemez háza a hangszórómágnes erővonalait át nem engedi, magában elvezeti. Mivel Photoshop-bűvész nem vagyok, a Google képkeresőben nézelődve kettőt találtam, ami talán sejtet valamit.

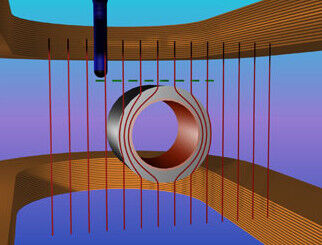

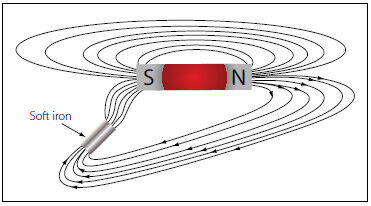

Alábbi eredetileg teljesen másról szól, de el lehet róla képzelni, ahogyan egy ferromágneses anyag a teret torzítja, illetve árnyékolja a benne lévő akármit:

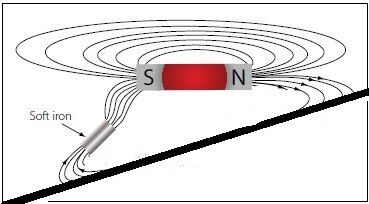

Itt a térbe elhelyeztek egy kis lágyvasdarabot és máris mit művelt:
Hogy tovább romboljam az erőteret, berajzoltam egy vastag fekete vonalat, ami a számítógéped vaslemez házát szimbolizálja:
A HDD-n van egyrészt vaslemez, amellett a diamágneses alumínium önvényváz. Diamágneses anyag a permanens erővonalakat átengedi ugyan, de a változó (váltakozóáram által keltett) erővonalak örvényáramokat indukálnak benne, ami a tér energiáját felemészti, leköti, elfűti.
-
#76662
hcl
titán
SchumiBácsi
#76660
válasz
SchumiBácsi
#76660
üzenetére
Semmi baja nem lesz.
-
#76660
SchumiBácsi
őstag
SchumiBácsi
#76510
válasz
SchumiBácsi
#76510
üzenetére
Na újra itt vagyok
Bár jelen voltam az építésnél de tüzetesebben nem figyeltem meg milyen "Y" vezetékkel lettek összehozva az egyes ventilátorok, de anomáliát nem tapasztaltam végül. 1ébként felül lesz vizsgálva mert csak sikerült 1csatornát összekeverni tehát újra szét kell szedni
Viszont felmerült egy érdekes téma a közelben ami elsőre eszembe se jutott.
Ilyen tápot vettem és az a trükk benne hogy a vezetékeket az alaplap mögül osztja szét egy sínről. Ez a sín 4db neodímium mágnessel "rögzül" az alaplap tálcájához. A fórumba felvetette egy kolléga hogy ez nem e okozhat gondot hogy állandó mágnes van a gépben?
Elmondások szerint ez nem okozhat különösebb gondot és nekem nem is az alaplap tálca mögött, hanem továbbra is elől 3.5 helyen van az SSD+HDD. Sztem ez nem para de inkább megkérdem mert még 0km a gép, szal könnyedén lehet variálni
Amit nálam tudni kell, hogy a géptől balra 100w mélynyomó 70centire, jobbra 100w hangfal szintén 70centire. Ha ez nem okozott neki évtizedek óta gondot, akkor gondolom ez a 4db kis mágnes sem ugye? Ha mégis akkor ragasztok kétoldalassal
Köszi előre is!
-
#76659
PitLee
őstag
Dr. Szilikát
#76652
PitLee
őstag
válasz
Dr. Szilikát
#76652
üzenetére
Köszönöm a választ.
-
#76658
Dr. Szilikát
őstag
darvinya
#76654
Dr. Szilikát
őstag
válasz
darvinya
#76654
üzenetére
18/20 V, ezek csak ilyen marketinges hülyeségek.
Ha például 5S konfigurációval szerelt, akkor 5 x 4,2 = 21 V a töltési végfeszültség.
5 x 3,7 = 18,5 V a névleges középérték. Ennyi és pont.Hogy egyiket 18, másikat 20 V-osnak hazudja a marketinges, mert a laikusokat így próbálja megvezetni, azzal nem kell foglalkozni. Aki szétszedi, 5S csomagot talál benne, mint kérlelhetetlen fizikai valóságot.
Feszültséget csökkenteni DC-konverterrel szükséges, már csak az energia pazarlásának elkerülésére is, ami akkunál korlátozott.
Az akkuba épített védelem cellánként figyel, ha bármelyik beesne 2,5 V alá, lekapcsolja az egész pakkot.
#76653 Blackmate
Potméterrel, illetve tirisztoros áramkörrel szabályzott páka, amelyik hőfokot nem mér és nem csatol vissza a szabályzáshoz, szerintem nem igazán vállalható már manapság. De ez nem probléma, mert többféle 900M szabványú páka rendelhető Kínából, ami tudja a visszacsatolt szabályzást.
900M hegyekből pedig sokféle kapható, még rézhegy is, bár az nem olyan tartós, ámbár kellemesebb lehet vele a forrasztás.
Cseh pillanatpákából a 75 W-os viszont jobban bevált nekem, ilyen célokra. Az egy laikus mítosz szerintem, hogy a páka impulzusai kárt okozhatnak érzékeny áramkörökben, de a szervizgyakorlatban példátlan. Nem mondom, voltak olyan próbálkozásaim, amikor darab dróttal összetesteltem a pákahegyet és a forrasztandó panelt, de lehet, hogy az is csak bohóckodásnak volt minősíthető. Azaz nem vagyok meggyőződve róla, hogy volt értelme (egyébként ugyanazt elvégeztem később testelés nélkül is, többször is).
-
#76655
Steve_Brown
senior tag
#90088192
#76647
Steve_Brown
senior tag
válasz
#90088192
#76647
üzenetére
Nézd
Veszek 3db-ot ebből, ráteszem az alaplapra (állórészre). Melyik megoldással tudnám kivitelezni, hogy mondjuk egy 12V-os aksit tölteni tudjak?
Esetleg egy kapcsolási rajzotok van esetleg?
Mert az aksi után már bőven elég egy DC gyújtótrafó, amit a gyári megszakító "szakít meg."
-
Blackmate
őstag
Milyen forrasztóállomást javasoltok hobbi célra és árkategóriában (akár használtan is)?
Egy jó öreg cseh 100W-os pillanat pisztolyt nyúzok már több évtizede és a legtöbb esetben azt használom. Viszont vannak esetek amikor nem szabad, vagy nem kényelmes használni.
Van egy simán 230-ról működő pákám, ami kis potival 450 fokig szabályázható, de nem vált be. Egy másik noname analóg állomás is itt figyel az asztalon, de mindkettővel az a gondom, hogy nagyon nehezen olvasztja meg a forrasztóónt annak ellenére, hogy természetesen kivárom a felfűtési időt. Valamit rosszul csinálok?
Szóval, ha lenne valami nem Weller árkategória, ami megoldja a fenti gondomat, valamint könnyen beszerezhetőek hozzá hegyek és nem mellesleg olyasmi, mint a jó öreg cseh pisztoly (örök élet + 2 év), akkor lehet beruháznék egyre.
-
#76652
Dr. Szilikát
őstag
PitLee
#76648
Dr. Szilikát
őstag
válasz
PitLee
#76648
üzenetére
Mindegy lényegében. Szobahőmérsékleten 19 kΩ, kézmelegre 16 kΩ, vagyis csökkenő ellenállású karakterisztika, eszerint NTC-termisztorról van szó. A piros LED nyitófeszültsége 1,7 V körül van, ami részben áramfüggő is.
A védelmi áramkör a termisztoron valamennyi áramot tol át és figyeli rajta a feszültségesést, ami hideg hatására nő, majd egy ponton letilt.
— Egyik ember az ellenállás csökkentésével éri el ugyanazt.
— Másik ember egy LED-del határolja le a feszültséget.Sok értelme nincs az utóbbival bohóckodni szerintem, de ugyanúgy kiiktatja a hőmérséklet érzékelését. Mondhatnánk, hogy a LED, mint dióda is reagál a hőmérséklet változására (hidegen valamivel nagyobb a nyitófeszültség), de elvileg kisebb feszültségváltozás áll az adott áramkörben, mint termisztorral. Meg ennek úgy lenne értelme, ha bemérte volna pontosan, reagál-e valamilyen hőfokra az így átalakított védelem, a LED--del.
Állítólag a Li-ion akkuk teljesítőképessége hidegben lecsökken ugyan, de károsodása nem lesz tőle (melegre magához tér), úgyhogy ezt már mindenki maga tudja, mi a jobb neki. Az akkucsomagban van bizonyára egy másik termisztor, ami a túlmelegedést figyeli (remélhetőleg), ezért vélhetően amiatt nem lesz gond.
Még egy dolog, a hűtőszekrénnyel bohóckodni sincs sok értelme, noha fagyasztóspray nem mindenkinek van kéznél, de ha van egy kis öngyújtógáz, azt is fújhatott volna, csak a termisztorra (az is lehűti). Annyi kis öngyújtógáz még nem robbant fel senkit, illetve szellőztetni is lehet.
-
#76649
darvinya
titán
Csabesz666
#76644
darvinya
titán
válasz
Csabesz666
#76644
üzenetére
Ez meg döglött, s CPU lyukon ereszt.
-
PitLee
őstag
Sziasztok!
Van egy Parkside fúróm ami 4°C alatt nem működik, a neten láttam két megoldást szerintetek melyik a jobb, elektronikailag oda illő megoldás?https://youtu.be/u9zB9oMhCSU?t=406
10Kohm 1/4Whttps://youtu.be/7SaPKkvXpU8?t=244
piros ledUi: B2 és C2 belsőrész
https://youtu.be/DtH-IUCjPks?t=368 -
#76647
#90088192
törölt tag
Steve_Brown
#76646
#90088192
törölt tag
válasz
Steve_Brown
#76646
üzenetére
A probléma azonos emlékeim szerint az S51 esetében is.
Próbáltad S51 töltő tekercs +feszültség szabályzó kombinációt?Ha a tekercsek azonosak akkor kb semmi akadálya egy 3 fázisú rendszer létre hozása. A fázis hasítanak a lényege egy szabályozott Gratze híd, vagyis 2 normál dioda van meg 2 tirisztor.
-
#76646
Steve_Brown
senior tag
#90088192
#76645
Steve_Brown
senior tag
válasz
#90088192
#76645
üzenetére
Én állok bármelyik megoldás elébe.
Jó megoldás lehet esetleg 3db S51-es 12V-os (nem a vasmagra testelt) tekercset feldobni az alaplapra, 3 graetz kockával egyenirányítani majd azokat párhuzamba kötni, ezután a ti megoldásotokkal tölteni egy 12V-os akkumulátort és arról egy DC gyújtótrafót vezérelni a gyári megszakítóval?
-
#76645
#90088192
törölt tag
tordaitibi
#76637
#90088192
törölt tag
válasz
tordaitibi
#76637
üzenetére
Fázis hasításos megoldáshoz van rajzom, ami konkrétan akkumulátor töltő. Csak ott ugye az AC konstans volt, igaz nem jelentené problémát a jelenlegi állapot sem.
-
#76644
Csabesz666
aktív tag
Csabesz666
aktív tag
Sziasztok, adott egy evolveo q5 4k androidos box. Saját tápját rádugva, elül a kis kék led világít, a dobozkából nagyfrekvenciás magas hang halható. Képet nem ad a HDMI kimeneten. Az usb csatikon, meg van az 5v .... Merre induljak el a hibakeresésben? A segítséget előre is köszönöm! Az előéletéről, csak annyit tudok, hogy egyszer, csak nem adott képet.....
-
#76643
Dr. Szilikát
őstag
pellesmartin
#76633
Dr. Szilikát
őstag
válasz
pellesmartin
#76633
üzenetére
Gyári töltők megoldásait vettem alapul.
Ctek azt mondja, hogy 10 napig tart 13,6 V-on, majd lekapcsol, figyel és csak akkor indul újra, ha 12,7 V alá esik a feszültség.
Optimate 6
Az akkumulátor automatikus karbantartó töltése
Az akkumulátor csepptöltése töltésből és nem töltésből (30-30 perces ciklusokból) tevődik össze, melyek időszakosan egymást követnek. 30 perces karbantartó töltést árammal, 30 perc áram nélküli időszak követ. Ez a ciklikus üzemmód segít minimalizálni az akkumulátor elektrolit (víz) veszteségét és egyben optimalizálja az akkumulátor állapotát, várható élettartamát meghosszabbíthatja. Az alacsony erősségű árammal való töltés (13.6 V töltési feszültség mellett) maximalizálja az akkumulátor töltöttségi szintjét, minimalizálja az önkisülés veszélyeit. 12 óra eltelte után a feszültség-megtartási teszt aktivizálódik.
Azokban az esetekben, amikor nem a zöld LED #5 világít vagy nem a LED #5 és 6 együtt, a feszültségmegtartási teszt 24 óra elteltével újra indul. Ez mindaddig ismétlődni fog, míg meg nem jelenik a Kifogástalan állapotban vagy a Rendben értelmezésű LED-s jelzés (LED #5 zölden világít vagy a LED #5 zölden és a LED # 6 sárgán világít). Jó akkumulátorok esetén a 12 órás ellenőrzési ciklus után a 30-30 perces töltési-nincs töltés ciklus aktiválódik. Időtartama 12 óra, mely után újbóli a 12 órás ellenőrzési fázis következik.
---------------------------------------------------------
Optimate 4Az akkumulátor automatikus karbantartó töltése
Az akkumulátor csepptöltése és ellenőrzése 30 perces ciklusokból tevődik össze, melyek időszakosan egymást követik. 30 perces karbantartó töltést árammal, 30 perc áram nélkül ellenőrzés követ. Ez a ciklikus üzemmód segít minimalizálni az akkumulátor elektrolit (víz) veszteségét és egyben optimalizálja az akkumulátor állapotát, várható élettartamát meghosszabbíthatja. Az alacsony erősségű árammal való töltés maximalizálja az akkumulátor töltöttségi szintjét, minimalizálja az önkisülés veszélyeit.
--------------------------------------------------------------Mondani sem kell, utóbbi lett végül számomra tetszetős is, meg egyszerű is. Lomtárból előkaptam a talán sokak által ismert peremtárcsás, konnektorba dugható időzítőt, ami 15 perces pöckökkel van ellátva, így 30 percre is pont be tudtam állítani.
A DC-konverter kimenetére iktattam egy kis diódás áramkört (akkus szerszámgép töltőköréből származik), ami áramszünet esetére nem engedi visszamerülni az akkut, illetve egy piros LED indikálja rajta a töltőáramot, amit 1 db tranzisztor működtet és két ellenállás, ha jól rémlik.
Ez azért jó, mert az autó szivargyújtó aljzatában töltök rá, ami egy lötyögő, bizonytalan dolog. De így látom, hogy mikor jelez a LED, azaz érintkezik rendesen, folyik az áram. A diódán eső feszültség miatt természetesen feljebb kell szabályozni a DC-konvertert, hogy az akkura 13,6 V jusson.
De nem végleges megoldás, a mechanikus időzítő helyett MOSFET-kapcsolóval tervezem majd, ilyen időzítővel, ami nekem már bevált más célra is:
https://mysku.ru/blog/aliexpress/52295.html
Lent a hozzászólások között látszik a multivibrátor rajza is. További részletek az időzítőről:
http://sxemy-podnial.net/c005-prostoj-tajmer/
Gyári töltőknél bevett megoldás a kimeneten egy open drain MOSFET a negatív ágba iktatva, ami több problémát is megoldhat: szikraelhárítás, illetve visszamerítés elleni lekapcsolás például. Így nem kell dióda sem a kimenetre.
-----------------------------------
#76635 Barret001Semmi különös, cellánként 2,5 V felett üzemi állapotba kapcsol a BMS, mindkét irányba vezet. Sokan nem tudják, a Li-ion celláknak van bizonyos önbalanszírozó hatása, de az cellánként 4,2 V-hoz közeledve kezd jelentkezni, egyfajta sajátos Zener-effekt (de csak én nevezem így, az érzékeltetés kedvéért). Öreg akkunál már nem, a belső ellenállás növekedése miatt. Nem véletlen, hogy laptopakkuban is ritkán látni balanszert (ellenállásos kisütőköröket, ami 4,25 V felett aktiválódik).
10,6 V viszont kevés. -
#76637
tordaitibi
veterán
#90088192
#76632
válasz
#90088192
#76632
üzenetére
De biztosan meg kehetne igy csinalni de nem hinnem hogy a kedezo kollega nekiallna szetszedni a mocit es ujratekerni az alloresztekercset.
Tobbfele megoldas is letezik.
Az egyik hogy graetz hid utan tirisztor-ellenallas es nem engedi 20-30 V fole, efelett egy zeneren keresztul begyujt a tirisztor es beterhel a sontellenallassal.
Ez akkor is mukodik ha pl. az osszes fogyaszto leszakad, pl. kiegtek az izzok.
Errol a max. 30 volt dc-rol lehet korrekten akkut tolteni, a modernebb megoldas ma egy step konverter, cc-cv beallitassal.A masik modszer hogy szabalyzott ac vagy dc feszultseg, ehhez triak vagy tirisztor es pontos vezerles. Gyakorlatilag egybgyors fazishasitasos automata szabalyzo.
Elegge bonyolult de mukodik.Sajnos mindket megoldast kb. 25-30 eve epitettem meg tobb peldanyba es semmi nincs mar a fejembe a konkret kivitelezesrol.
-
#76636
tordaitibi
veterán
pellesmartin
#76633
válasz
pellesmartin
#76633
üzenetére
Az akku lassan megerett cserere.
Elotte azert nem artana egy nyugalmi aramot merni, marmint a robogo nem szivogatja-e az akkut.13,8V az ajanlott toltofeszultseg, 13,4 alatt szulfatosodik, 14-14,4 felett vizet veszit. Akkor is ha zseles, pardon AGM.
Rajtahagyhatod allandoan.
Mielott aggodnal, az osszes PB akkus ups, riaszto, veszvilagitas igy mukodik. -
#76634
Barret001
addikt
pellesmartin
#76633
Barret001
addikt
válasz
pellesmartin
#76633
üzenetére
Én lerakom a robogót ősszel,tavasszal indul.10 éves akku. Nem gondolod hogy ott más baj lesz?
De a 12,6V-os megoldás működik,úgy hívják hogy csepptöltés.Az ólomakku ezt kifejezetten szereti! -
#76633
pellesmartin
tag
pellesmartin
tag
Sziasztok! Egy 12V-os 'gondozásmentes' robogó akkumulátor az alanyom,télen kb havi egyszer járok vele,ez pont elég arra hogy az önkisülés végett már ne indítsa be a motort. Ma raktam rá egy DC aljzatot,közvetlen az akksira,olvadóbiztivel, és egy step-up converterrel rácsatlakozva tudom tölteni. (5v1A dugtáp az áramforrás). Nos ha töltöm,beállítom 13.4V körül,és 0.15A-el szépen töltögeti magának,de ha elfelejtem előtte 1 nappal felrakni akkor lőttek a motorozásomnak. Kérdés,ha 12,6V-ot adok neki,akkor rajta lehet 0-24-be a töltő? Igy télen mindig rajta hagynám,és akármikor inditásra kész lenne a motor.
-
#76632
#90088192
törölt tag
tordaitibi
#76631
#90088192
törölt tag
válasz
tordaitibi
#76631
üzenetére
Értem, és magát a problémát is.
Speciális tekercs több kivezetessel nem segítene az ügyön?
-
#76631
tordaitibi
veterán
#90088192
#76630
-
#76630
#90088192
törölt tag
tordaitibi
#76629
#90088192
törölt tag
válasz
tordaitibi
#76629
üzenetére
Akkor azt benéztem, elnézést. Ha egyén irányítja akkor sem mutat dinamó jelleget? Nagyon régen volt ez nekem, úgy látszik
-
#76629
tordaitibi
veterán
#90088192
#76627
-
#76627
#90088192
törölt tag
Steve_Brown
#76607
#90088192
törölt tag
válasz
Steve_Brown
#76607
üzenetére
Amit keresel azt így hívják 3 oszlopos feszültség szabályzó (mechanikus)
Pl Trabant 6v feszültség szabályzó. Jawa meg MZ is hasonlót tartalmazott ha jól tudom. Az való a dinamos megoldásokhoz. -
#76623
#85619712
törölt tag
Freeman007
#76619
#85619712
törölt tag
válasz
Freeman007
#76619
üzenetére
Szerintem ez eloxálva van nem festve, azért is birt ennyit, a festék egy pár év alatt leperegne róla. Régi ezermester kiskönyvtár sorozatban volt egy kiadás ami ezzel (is) foglalkozott. Persze lehet festeni is, de az úgy sem lesz olyan szerintem, főleg nem tart ilyen sokáig.
-
#76622
PitLee
őstag
Freeman007
#76617
PitLee
őstag
válasz
Freeman007
#76617
üzenetére
Csak tippelek, de ez régi darab lehet, mert gyerekkoromban már mindenhol a GANZ négyszögletes dizájn volt látható, műanyag anyaghasználat.
Forrásígy ez az előtti lehet, tippre közelebb a háború utáni évekhez, bakelit anyaghasználat.
A jó kis csattogós villanykapcsoló, legalábbis öreg faterék hazabán még volt ilyen.
Ilyen volt a fűrészgépen anno papírbetét volt benne arra lehetett írni
Hát szerencse kell hozzá, mert már valószínűleg nem gyártanak magyar felirattal ilyen dolgokat, így el kel gondolkodnod egy replikán.
Alulemezhez csinálhatsz acél kivágó szerszámot amit akár menet orsós vagy hidraulikus kézi préssel is lehet használni, majd kell egy szita nyomat és lehet gyártani sorozatban a restaurálóknak .. ha még nem csinálja más. -
#76621
darvinya
titán
Freeman007
#76619
darvinya
titán
válasz
Freeman007
#76619
üzenetére
Felújítás matricával kb. nyomtatás max. 1000Ft, felület csiszolás és zsírtalanítás 30 perc, felragasztás max. 5 perc.
Ilyen öreg kapcsolóhoz külön nagyon ritkán lehet jó állapotú alkatrészt kapni, s inkább csak egyben és drágán adják el.
Alu vágás sem olyan nehéz, max. időigényes a szépre reszelés, ha nem tudják szépre vágni. -
#76619
Freeman007
senior tag
darvinya
#76618
Freeman007
senior tag
válasz
darvinya
#76618
üzenetére
Igen, az alu kellene, és szintén igen az olvashatóságra.
Egy felújítás keretében ezt is szeretném újszerűvé tenni. Az újrafestés a végső megoldás, remélem, hogy találok ép darabot. Alu kivágásán, nem gondolkodtam, mert nincs lehetőségem szépen kivágni, illetve a festés tartóssága is kérdéses lenne. -
#76618
darvinya
titán
Freeman007
#76617
darvinya
titán
válasz
Freeman007
#76617
üzenetére
Az a gond, hogy nem olvasható?
Ha igen, fóliára nyomtatás, vagy egyszerűen újrafestés.
Magára a Alu-ra lenne szükség?
Alu lapból kivágni, stb. festés, stb. -
#76617
Freeman007
senior tag
Freeman007
senior tag
Sziasztok.
Elnézést, ha nem ez a legmegfelelőbb topik.

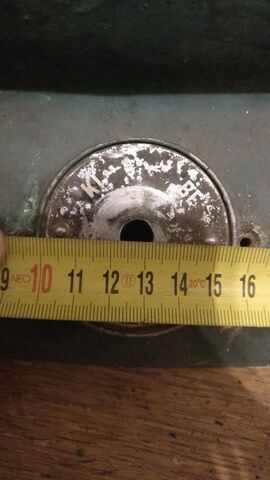

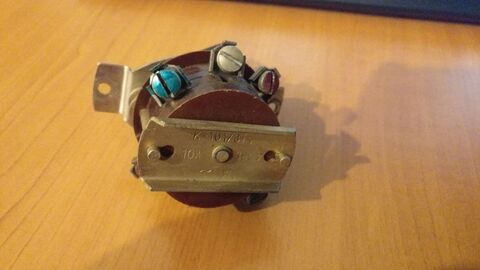

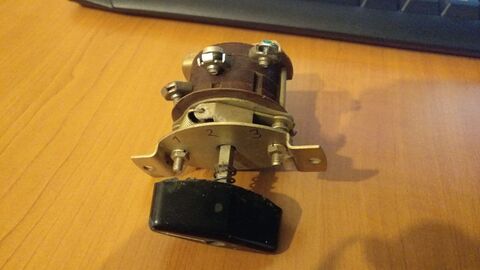

Az alábbi képeken látható kapcsoló gyártójára, típus megnevezésre lennék kíváncsi, hogy tudjak a neten ilyet vásárolni. A kapcsoló körbeforgatható, 3 fázisú ki-be kapcsoló.
A kapcsoló működik, egész pontosan a KI-BE jelzés alu gyűrűre lenne szükségem.
Előre is köszönök mindennemű segítséget.
-
#76616
hcl
titán
razorbenke92
#76615
válasz
razorbenke92
#76615
üzenetére
Ügyes ember feltépi oldalra is (igen! nemrég is sikerült!
mondjuk ott már nem sok tétje volt, mint kiderült ) -
#76615
razorbenke92
őstag
y@g4n
#76612
Gyorsan belepörgettem a videóba.
A golyózás amit csinál idegörlő és baromira sok hibalehetőséget ad, de önmagában nem lehetetlen.
Sokkal jobb megoldás egy rendes stencilt letenni és vagy azt feltölteni golyókkal, vagy húzni rá pasztát, és a stencilben megömleszteni. Az előbbit csinálja a memóriáknál.
Visszahelyezésnél sokat segít a szitanyomott körvonal. Annak a segítségével lábkiosztás alá viheti a lerakási hibát, utána pedig ha jó a reflow, akkor behúzza magát szépen - ezt ellenőrzi amikor a fluxos pengével lökdösi a beforrasztás vége felé.
A hőlégfúvó nem fúj melegebbet mint a forrasztókemence a gyárban így kiszerelt alkatrésznél nem okoz gondot. Azonban az ilyesmit meghatározott hőprofillal egyenletesen kell beforrasztani, különben hőtágulási feszültség maradhat a GPU-ban (ilyen nagy méretnél erre nagy a kockázat) aminek az eredménye lehet egy újabb meghibásodás kis idő múlva. Ezt ezért csinálta már szabályozott állomáson.
Amitől viszont a hideg futott a hátamon, az amikor azt a pici meghajtó IC-t forrasztotta ki. Banális hiba kiforrasztás közben fölfelé ráncigálni a komponenst, főleg olyan erővel, hogy az egész PCB emelkedik vele. Ha véletlenül már csak 1-2 láb nincs kiforradva, garantáltan letépi vele a forrszemeket a nyákról és azt már nem igen lehet visszacsinálni. Csak oldalra szabad ilyenkor löködni, és ha már megmoccan, fel lehet emelni. -
Meg lehet csinálni kézzel, az a kisebb gond, csak a chip legyen olvasható. Én is tudok embereket, akik nagyobb BGA-kat is feltesznek kézzel - nekem nem sikerült egyet sem, de hát ez ilyen
Nyilván kézzel ilyen egyedi eseteket szokás szerelni, mint a kérdezőé is.
Bánthatja a szilíciumot? A reflow kemencében, amiben készül, melegebb is van (Valahogyan a gyárban is összeforrasztódik a cucc, szép nagy kemencében )Nyilván az ilyesmi azon eMMC flash-eknél működik, amik megfelelő buszon ülnek. Tp-Link routerekre is van olyan hack, hogy a flash IC-t cseréled SD kártyára, mert ugyanaz a busz, csak a chip más alakú.
-
y@g4n
tag
Helló, láttam egy vidit: [link] , ahol az illető kézzel rárakja az óngolyókat egy bga gpu-ra, majd szépen hőpákával visszaforrasztja.
Nem veszélyes ez?
Meg "effektívtelen" ? ha van ilyen szó
Pontosság a ráolvasztásnál/visszahelyezésnél, ami kétséges szerintem, de nem vagyok szakértő, ezért kérdem.Másik része hogy a hőpáka hője a szilíciumot, vagy a pcb-t bánthatja ennyi idő alatt amíg használja? -pár perc max, és nem folyamatosan tolja rá
-
#85619712
törölt tag
válasz
darvinya
#76609
üzenetére
Boltban itthon én sem láttam még, de Kínából minden is van! [link]

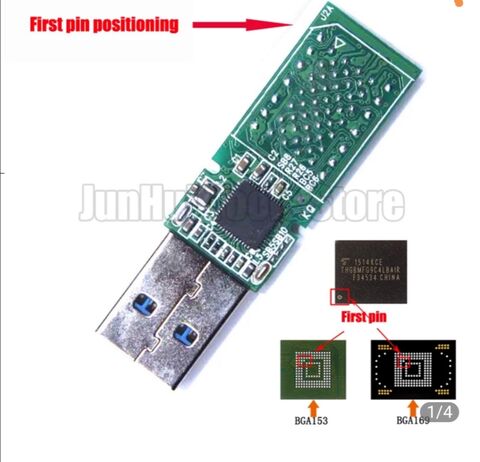

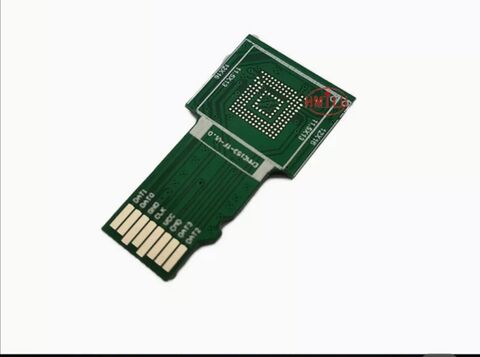

De létezik olyan megoldás amikor micro sd-re alakít át, meg amikor pendrive lesz belőle, persze ezekkel (is) már nehéz az otthoni barkács, de ha van aki megcsinálja, akkor nyert ügy az adatok kimentése.
-
#76610
Dr. Szilikát
őstag
Steve_Brown
#76607
Dr. Szilikát
őstag
válasz
Steve_Brown
#76607
üzenetére
Először is nem tudom, miért kellett letiltani a korábbi nickem és arcátlanul csak ennyit írtak indoklásnak: "klón regisztráció". Milyen klón? Miről beszélnek ezek?
Mindegy, megpróbálom akkor szemléltetni, hogy a Prohardver milyen szakmai válaszokra nem tart igényt és nem gond, ha megint törlitek, mert ezek után amúgy sincs nagy kedvem írni ide. Csak ezek megint olyan kérdések, amiről legalább van mit tárgyalni.
#76607 kisvakond111
Ebben a kisebb teljesítményű kategóriában ez természetes, mert a generátor nem szabályzott, hanem permanens mágnes gerjeszti a tekercseket, ami ennél fogva stabilizálatlan feszültséget ad. Hasonló probléma jelentkezhet a kerékpárok kis generátoránál (nem dinamó), ahol Zener-diódával is korlátozhatják a feszültséget, nehogy lejtőn lefelé ledobja az embert egy áramütés, nagy sietség közben.
Ilyen generátoroknál bevett eljárás a söntstabilizátor alkalmazása, tehát egyfajta műterhelés, ami a feleslegben keletkező energiát elfűti. Gyári megoldásokban gyakori a tirisztoros söntszabályzó, az is "rázárogat" a tekercsre, ha jól emlékszem, vagyis felemészti az energia egy részét, a feszültség függvényében.
Láttam erre kapcsolási rajzokat a neten, amikor a gyárinál jobb megoldásokat igyekeznek kitalálni, vagy annak legalább részben finomított változatát.
Különbség érzékeltetésére: az autók, illetve erőművek szinkrongenerátorai nyilván nem permanens mágnessel, hanem szabályzott elektromágnessel (forgórésszel) vannak megoldva.
#76571 Samus

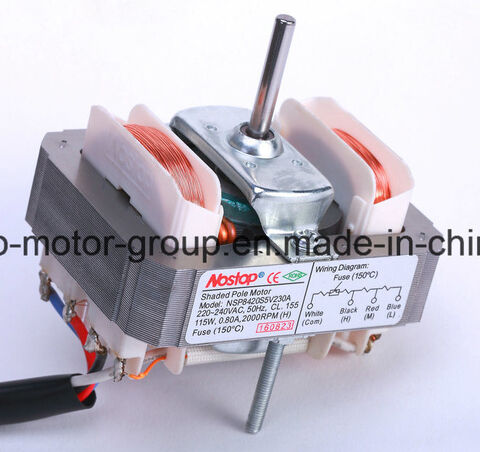

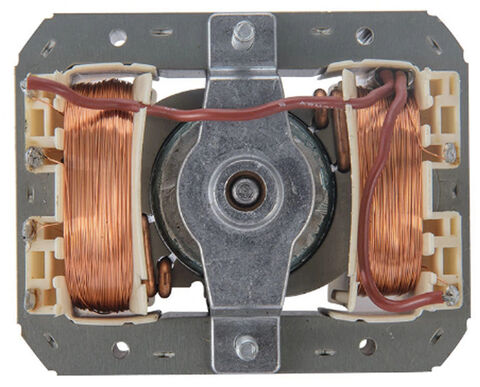

Ezt az aszinkron motorfajtát is a kisebb teljesítményű kategóriában alkalmazzák, mivel a réz rövidzár (rövidrezárt menet), ami szükséges a vasmagban előálló fáziskésés létrehozásához (ami meg kell a forgáshoz / forgómező kialakulásához) fűt, energiát pazarol, illetve más szempontból sem a legjobb megoldás, komolyabb teljesítményen már nem megengedhető ilyen játékos trükk.
A forgórész a kalickás elvet követi (az is egyfajta rövidzár).
Mivel 1 póluspárról beszélünk, a fordulatszám 50 Hz-en akkor lehetne 3000, ha a forgórész mágnes lenne, ami a forgómezőt szorosan (szinkronban) követné. De ez aszinkron gép, ahol már bejön a képbe a slip fogalma, ezért a 3000 is csak kevesebb lehet:
https://hu.wikipedia.org/wiki/Aszinkron_gép
Tehát alapesetben a bal-jobb tekercs egyforma, amivel a motor tud valamennyi max. lehetséges (3000 alatti) fordulatot, terheléstől is függően. Amikor a fordulatot tovább kellene csökkenteni, egyik tekercset további menetszámokkal növelik:

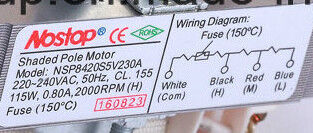

Remélem kitűnik, hogy max. fokozatban (fehér-fekete) alapból 2 db tekercs szerepel és közöttük a hőbiztosíték. Azt bővíti ki a többi tekercs.
Ahogy csökkentjük a fordulatot, a további tekercsek csökkentik az áramot, ami miatt csökken a motor nyomatéka, a slip erősen megnő.
-
#76608
#85619712
törölt tag
Steve_Brown
#76607
#85619712
törölt tag
válasz
Steve_Brown
#76607
üzenetére
Így már értem, sajna amit linkeltem az 7 volt alatt halott ügy, pedig az pont ezt tudja.
Nem lehet 12 "voltosítani" a vasat? Izzók, és a dudán kívül mi van még ami 6v? A gyújtás gondolom lendkerekes, nem trafós, az maradhat. -
#76607
Steve_Brown
senior tag
#85619712
#76606
Steve_Brown
senior tag
válasz
#85619712
#76606
üzenetére
Szóval van egy Simson Starom, ami elvileg tud aksit tölteni. De az egész rendszer teljesítmény illesztett. Ezért a gyári töltőegységet nem igazán tudom használni. A féklámpa és a többi világítás is úgy működik, hogy pont kivannak találva a feszültség és az áramosztó kapcsolások.
ezért a töltőtekercset egyenirányítottam és megszűrtem egy kondenzátorral. De a folyamatosan váltakozó feszültség és fordulat miatt valahogyan szabályozni szerettem volna. Sajnos ha nincs terhelés akkor a feszültségének középértéke valahol 80V körül van fordulaton. Ezért igazán kondenzátorral se tudom megszűrni, ráadásul egy regulator IC és egy DC-DC konverter se visel el ilyen szélsőséges körülményeket. Próbáltam már bypass kapcsolást is, de az is szétégett.
~4 A áram mellett üzemi fordulaton a tekercs feszültsége 5-7.2V. Ezért szeretném azt, hogy egy 6V-os olmos akumulátor feszültsége ha mondjuk 5V alá esik rákapcsolja egy relé a tekercset. És ha eléri a ~7V-ot akkor automatikusan lekapcsolja azt róla.
-
#76606
#85619712
törölt tag
Steve_Brown
#76605
#85619712
törölt tag
válasz
Steve_Brown
#76605
üzenetére
Létezik ez is az, bár jó lenne tudni mekkora az a feszültség.
-
#76605
Steve_Brown
senior tag
Steve_Brown
senior tag
Sziasztok!
Van olyan (esetleg aliexpressről) rendelhető eszköz ami úgy működik, hogy folyamatosan figyel egy feszültséget és ha az egy adott pont alá esik, akkor zár egy áramkört?
Köszi!
-
#85619712
törölt tag
válasz
bazsimano
#76601
üzenetére

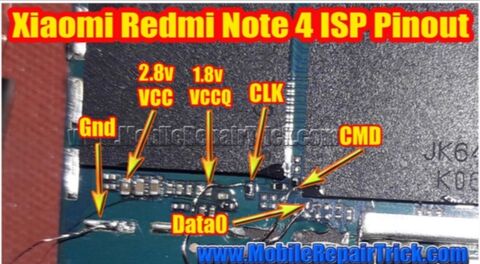

Ha maga az e-mmc chip nem sérült fizikailag akkor nem olyan veszett fejsze nyele. Van egy megoldás amikor a chip az alaplap on marad és a megfelelő pontokra csatlakoznak egy erre a célra átalakított sd kártya olvasóval. (De olyat is láttam, hogy sima mezei sd kártya olvasót használtak.)

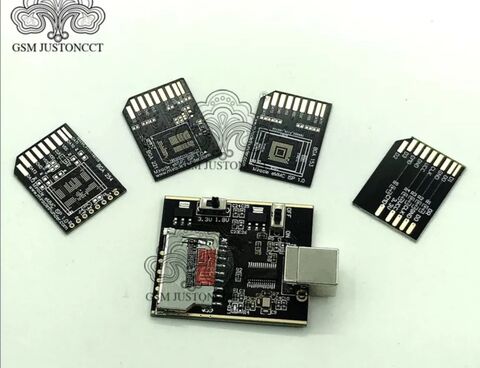

A másik megoldás amikor kimelegítik a helyéről a chipet és egy sd átalakítóba teszik, amit egy sd kártya olvasóba, és a gépre dugva eléred a tartalmat.
Egy ilyen szett ára 5ezer forint, ha valaki átteszi neked a chipet mondjuk még egy ötösért, akkor is 10 körül megáll a történet.
-
#76601
bazsimano
őstag
razorbenke92
#76600
bazsimano
őstag
válasz
razorbenke92
#76600
üzenetére

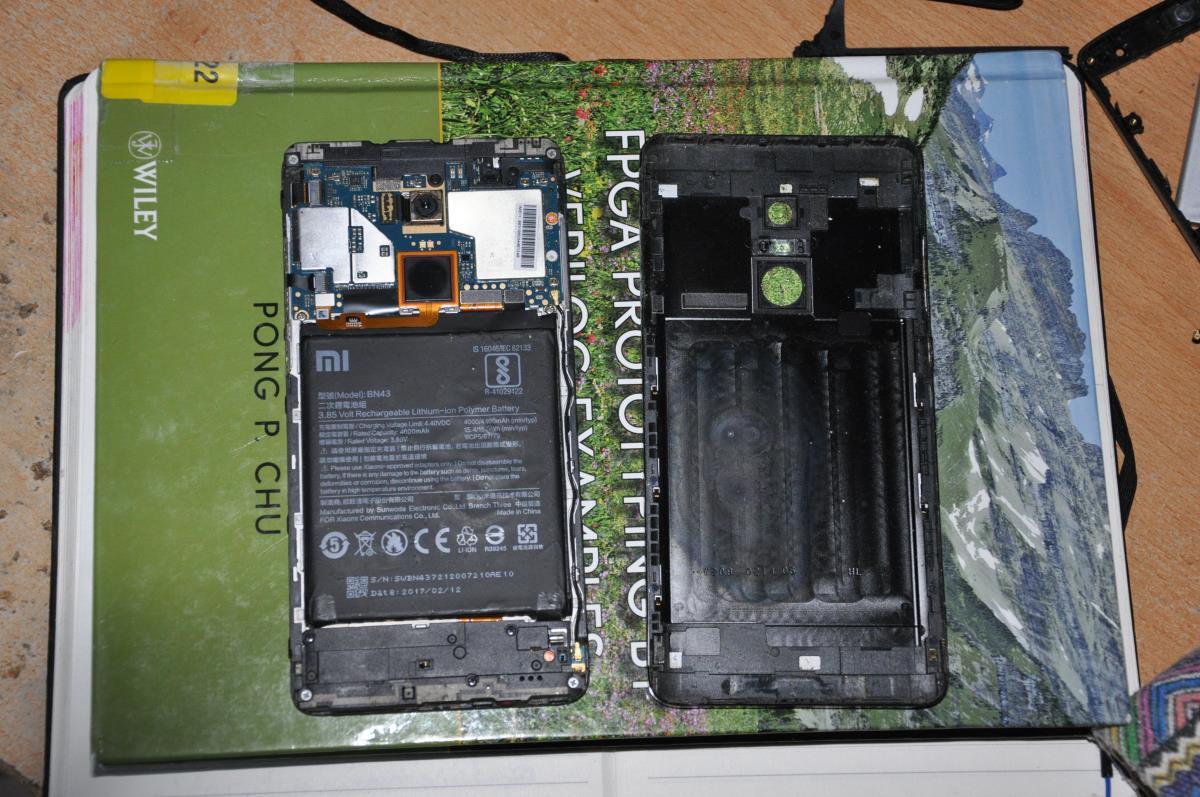

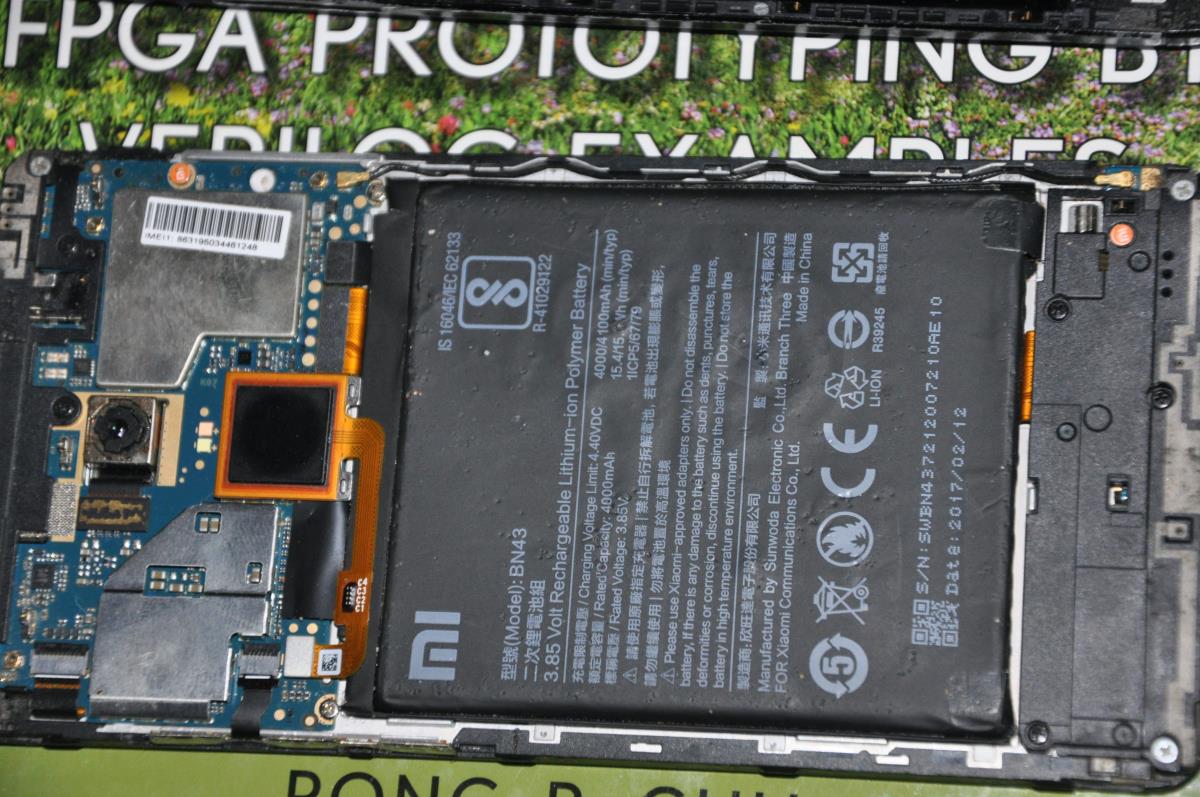

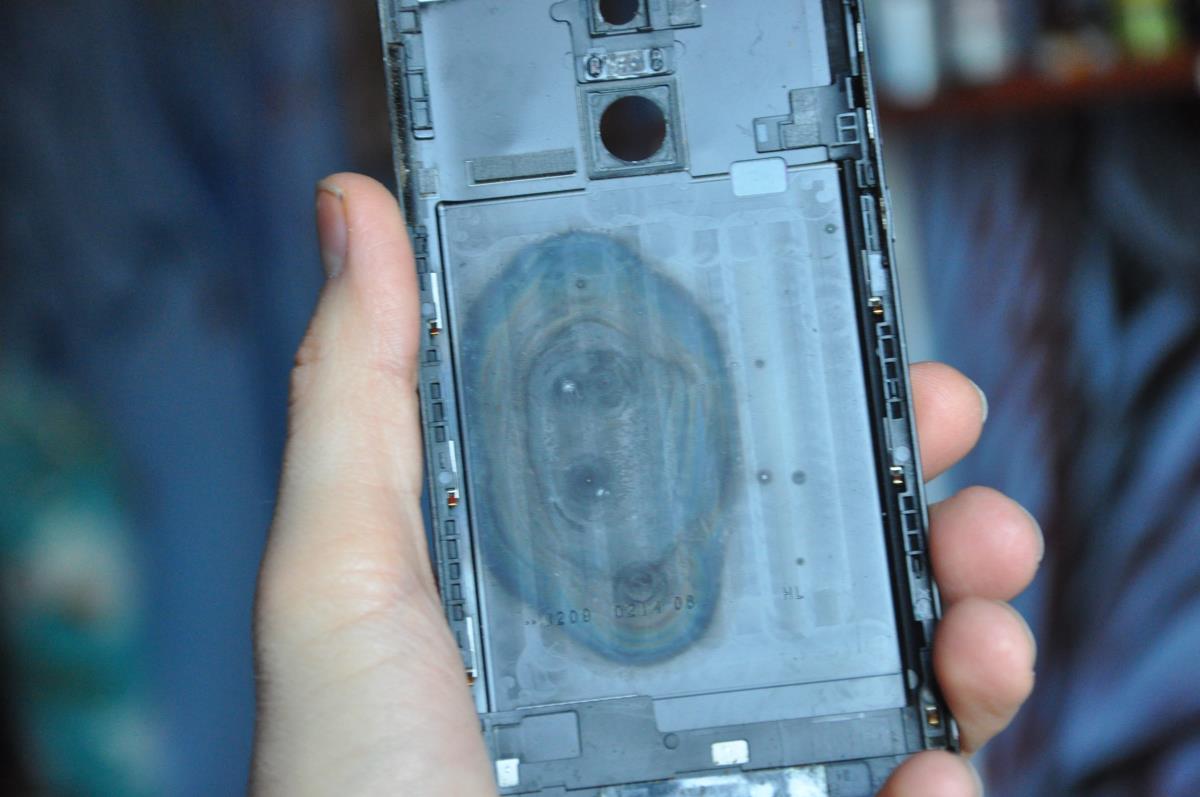

ahham, nah akkor itt lesz az hogy keresek valami szakit
vagy hozzaerto hobbystat aki max ranez es megmondja a frankot, hogy erdemes-e vele foglalozni vagy sem...
azert tobb szazezreket nem akarok rakolteni, es megmarad a tanuloleckenek
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
Hirdetés
ekkold- Telefon felvásárlás!! Honor 90 Lite/Honor 90/Honor Magic5 Lite/Honor Magic6 Lite/Honor Magic5 Pro
- BESZÁMÍTÁS! Microsoft XBOX Series X 1TB SSD fekete játékkonzol extra kontrollerrel dokkolóval
- Csere-Beszámítás! Felsőkategóriás számítógép PC Játékra! I9 13900KF / RTX 4080 / 32GB RAM / 1TB SSD
- ÁRGARANCIA!Épített KomPhone i5 13400F 16/32/64GB RAM RX 7700 XT 12GB GAMER PC termékbeszámítással
- Több mint 70.000 eladott szoftverlicenc
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
