Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
2119 Pécel Tarcsai utca xx csaladi haz udvara, 55 kilos kutyaval,
vagy a munkahelyeimen.
Az igaz hogy a munkahelyeim 50%-a az szabad terulet, de mivel biztonsagi or vagyok, en csodalkoznek a legjobban ha elvinnek mellolem az autot 2 meterrol, vagy neadjisten ugy hogy benne ulok.Amugy 21 eves, kisse rohado kasztnis, allandoan koszos saros alapmodell 43 loeros Feliciak nem vezetik a lopasi toplistat, bar igazad van, az ordog nem alszik.
-
mezis
félisten
válasz
tordaitibi #76798 üzenetére
"Riasztom nincs."
Éjszaka merre is szoktál parkolni? -
válasz
PC4200 #76795 üzenetére
Par dologra figyelj oda.
En megcsinaltam az oskovulet Skodamat start-stop nyomogombosra de meghagytam az eredetit is es a kormanyzarat is.
Mivel egy vizsgan en nem tudom igazolni 128 papirral hogy a biztonsagi kovetelmenyeknek megfelel az elektronikam.
Valamint esetleges lopasnal eselytelen a hadakozas ha kiherelted, meghekkelted a gyari immot es a kormanyzarat.
Ugyanez okbol csak akkor indit ha kinyomom a kuplungpedalt.
Nem mintha nem biznek magamban de kellemetlen ha sebessegbe hagyom es barmi gixer miatt, pl. hamis taviranyito, ejjel oninditoval kimegy a kapun.Mivel en teljesen tök vagyok a pic es tarsaihoz, analog minden.
A lehetoseg igy adott lenne taviranyitassal inditani de a fenntebbi okok miatt elvetettem.
Kell visszacsatolas is hogy a motor beindult, ezt vagy a fordulatszamrol vagy a generator W kivezeteserol le lehet venni.
Es kell minden kotel szakad idozito is hogy barmilyen hiba eseten max. 5-6 masodpernel tovabb ne inditozzon es ilyenkor reseteljen es csak ismetelt inditasi parancsra reagaljon, valamint ha nem jon bissza fordulat jel, azaz all a motor, akkor 2 per utan mindenkepp vegye le a gyujtast. Es diagnosztikai, javitasi esetekben elegendo.Valamint megcsinaltam centralzarasra is, szinten cmos vezerlessel.
A fogyasztas.
Mostani csodakocsik kepesek 100-150mA feletti allando terhelesekre. Ez sok, ha varosi hetvegi auto akkor bizony hatareset.
En mindent cmos ic-kel csinaltam, igy a taviranyito vevo, az osszes aramkor es a radio nalam 30mA alatt fogyaszt keszenletbe.
Riasztom nincs. -
Dr. Szilikát
őstag
válasz
PC4200 #76795 üzenetére
Elöljáróban megjegyezném, az akku védelme érdekében a járművek elektronikáinak össz. nyugalmi áramára a 100 mA alatti értéket mondják szokványosnak az akkus emberek, a netes oldalakon.
Saját autómnál 30 mA-t mértem, ami a riasztó éles vagy nem éles állapotában szinte ugyanannyi.
-
PC4200
tag
Sziasztok.
Szeretnék csinálni egy riasztó rendszert az autómba.
Nem lenne benne semmi bonyolítás. csak távirányító jelre nyit zár és motor izzít indít stb..
Azt szeretném kérdezni hogy melyik az a mini pc ami ezt tudná?
arduino, raspberry pi, ublox?
Most arduinoval kezdtem arról olvasgatok. -
Dr. Szilikát
őstag
válasz
Ebisu68 #76791 üzenetére

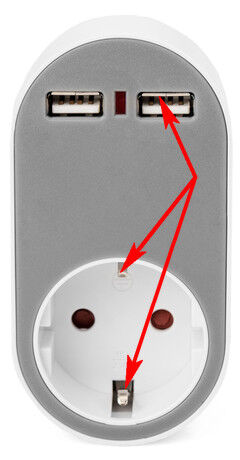

Megpróbálhatod a konnektorba fordítva dugni, attól függetlenül, hogy tisztán elméleti alapon fázis-nulla teljesen mindegy lenne. Gyakorlatban mégis előfordulhatnak bizonyos aszimmetriák, kapacitív hatások, aminek következménye is lehet, zavarvédelmi szempontból.
Másik a földelés kérdése. Esetedben 5V / 2A a gyártó követelménye a dugasztápra. Ilyen alacsony teljesítményű kategóriában a dugasztápok kettős szigetelésű, földeletlen kivitelben készülnek. Ezeknél az USB-aljzat fémrésze (GND / negatív) szigetelt, vagy csak zavarszűrő kapacitáson keresztül kapcsolódik a hálózathoz.
Előfordulhat azonban olyan villámvédő hosszabbító, fali aljzat stb., ahol az USB GND össze van kötve a hálózati védővezetővel. Most csak a példa kedvéért nyilakkal jelöltem egy random képen, hogy miről van szó (mi van közösítve, ami multiméterrel is kimutatható):
Amit ki akartam hozni az egészből: ha nekem olyan problémám lenne, kipróbálnám földelt rendszerben is, hogy mit lép erre.
-
Janusz001
őstag
Ezt az alkatrészt be lehet szerezni Mo. -n? [link]
-
válasz
Ebisu68 #76791 üzenetére
A lámpában lévő érintőgomb vagy annak a vezetéke simán felvehet valami EM zajt ami az indukciós töltőtől jön, szóval lehet általános. (Bár nekem van egy asztali lámpám érintőgombokka és qi töltővel, és sosem csinált ilyet.)
Ha jól láttam, akkor ennek a lámpájában van egy beépített akksi. Próbáld levenni, és tedd messzebb 1-2 napra az indukciós töltőrésztől. Ha úgy nem kapcsol be, akkor a qi zavar be. Ha úgyis bekapcsol, akkor pedig túl érzékeny az érintőgombja. Bár ez utóbbi esetekben érdekes, hogy csak a bekapcsolást triggerelik, ki nem kapcsolják. -
Ebisu68
csendes tag
Sziasztok, bocsi ha picit off topic, nem találtam jobbat.
Van egy BlitzWolf® BW-LT26 éjjeli lámpám, de a lámpa rész random módon felkapcsol folyamatosan és égve marad. Szokott más is ilyeneket tapasztani vezetéknélüi töltős lámpáknál? Ez már a második nekem, az első vmi noname volt, de ott is ez volt. Az eladó kérdezte h küldjön-e újat vagy visszatérítse az árát. Ezért kérdem, hogy csak szerencsétlen vagyok vagy ez ennyire általános tendencia?
-
Igen, az ADC kimenete látható közvetlenül. A 1024 értékből csak a 0-670 közti értékeket tudom beolvasni, mert az opamp nem tud rail-to-rail kimenetet, ezért a csúcs sosem fogja elérni az 5V-ot. Tudnék ezen javítani külső referencia feszültséggel az ADC-hez, meg próbáltam a dióda helyett Schottky-t használni, ami megemelte az ADC maximumát 750-re, de ugye a fenti okokból kifolyólag sosem kaptam 0 értéket. Igazság szerint nincs is szükségem nagyobb felbontásra, 6-7 hangerő fokozatnál nem szükséges többet megkülönböztetni, szóval így pont jó lesz nekem.
-
válasz
Dr. Szilikát #76787 üzenetére
Köszönöm!
-
And
veterán
Igen, ha már kéznél van a második fokozat, akkor lehet 1x-es / követő erősítőt építeni belőle, és ehhez plusz alkatrész sem kell. A két fokozat közé akár aluláteresztő - integráló jellegű RC-tag kerülhet, de az már valójában jelen van, ha erről van szó. Neked nem kell féltápra ültetni a jelet (azt szimpla - értsd: nem szimmetrikus, hanem egytápfeszes - táplálásnál és AC jelátvitelnél szokás), mivel te az első fokozat után már csúcsra egyenirányított szinttel dolgozol.
Amúgy a diagram függőleges tengelyén a 10-bites ADC kimeneti értéke látható, vagy más? Az opa-s kapcsolásnak itt az illesztésen túl az a legnagyobb előnye, hogy az erősítéssel szépen be tudod állítani a 'kivezérlést', hogy a legnagyobb előforduló csúcs éppen csak egy picivel az ADC 'teteje', a pozitív referencia alatt legyen. Ha ehhez képest csak töredék jelszintekkel dolgoznál, akkor a 10 hasznos bitből jó néhány kihasználatlanul maradna.
Ezért az erősítést beállító visszacsatoló tag (R3) a bemérésig lehet legalább részben trimmer potméterből kialakítva, pl. 10k fix ellenállással sorosan egy 220..470k-s trimmer. -
Dr. Szilikát
őstag
https://www.ti.com/lit/an/sboa204a/sboa204a.pdf
Kimenet és invertáló bemenet összekötése, ami 100 % negatív visszacsatolást jelent, azaz egységnyi erősítést állítasz be a noninvert bemenetre vonatkoztatva. Ezt nevezik feszültségkövető kapcsolásnak is.
Utóbbit féltáp vagy ahhoz közeli potenciálra kötni.
-
Megépítettem az opamp-os kapcsolást, az eredmény minden várakozást felülmúl: [kép]
A gain-t levettem 15-re, de még így is túl érzékeny (a 46x-os gain durva lett volna), persze ezt majd akkor tudom beállítani, ha beépítettem.Ugye jól tudom, hogy a tokban lévő másik opamp bemeneteit le kell földeni, hogy ne gerjedjen magában, bekötés nélkül? Valahol olvastam erről, de persze most nem találom a leírást.
-
klambi
addikt
válasz
Dr. Szilikát #76784 üzenetére
köszi, elsőre maradok a rajzolt ábáránál, ha nem lennék elégedett akkor megyek tovább.
-
Dr. Szilikát
őstag
válasz
klambi #76751 üzenetére
Ahogy a Tanyás linken írják:
Visszarajzolni sokkal több idő lett volna, ha lett volna kapcsolási rajzom valószínűleg úgy tettem volna, ahogy mondod.
Probléma? Google keres --> "Codefon schematics diagram". Ráadásul visszavisz a tanyára:
https://elektrotanya.com/codefon_evkt100_lakaskeszulek.pdf/download.html
Rajz alapján ellenőrizve a másik fórumozó által ábrázolt átalakítást, nem látok benne hibát. Csak le kell másolni.
Vagy lehetne próbálkozni a PIC 6. lábáról elmenő --> 10k (103) --> emitterkövetőt képező tranzisztor kollektorában látható 1k (102) ellenállás értékének növelésével. Ha leveszed a 10 k (103) bázisellenállást és azt tapasztalod, hogy a csengetés megszűnik, de egyébként minden más működik, akkor jó nyomon jársz.
-
-
-
-
"Gondolj bele, hogyan fogadtátok többen is a kontrolleres topikban a kolléga rugózását"
Hát azért az a helyzet annyiban más, hogy a kolléga egyszerűen nem hajlandó elfogadni, hogy igenis utána kell nézni a dolgoknak, mert nincs olyan tutorial, ami mindenre kitér, ezért azt hiszi, hogy csak kicseszésből nem mondjuk el neki a tutit
Míg én állandóan olvasok, tanulok, az opamp-ról is sokat olvastam, csak gyalázatosan rossz a memóriám: amit nem sikerül logikusan megértenem, az kiesik a fejemből (így voltam sokáig a C pointerekkel is, pedig nem vagyok hülye gyerek, csak valamiért nem állt össze a fejemben). Így jelen esetben nem arról van szó, hogy sosem hallottam az opampról, csak nem ismertem fel a kapcsolást, hogy ez egy neminvertáló kapcsolás, amelynél a feszültségerősítés U= 1+(R3/R2), de miután Te felismerted nekem, így már bele tudok nyúlni. Példának okáért a ~45x-ös erősítés szinte biztos, hogy sok lesz, talán elég lesz 1-2x-es, de most már tudom, hová nyúljak.
És mivel ez a téma most már b*$sza a csőröm, elkezdem oktatási anyagot keresni az opampokról.
-
-
-
-
darvinya
titán
Hát nem tudom.
Pl: Tv tápba való chip került 25eFt-ba(lutriba, hogy működni fog), mikor újabb kicsivel jobb paraméterrel rendelkező készülék 33eFt-ba kerül.
Szerviz díjat ekkor nem számolom, mert én csinálnám, de akkor is időm menne rá, s lutris chip miatt…
Ha szerviz díj is lenne, akkor már chip többe kerülne, mint az új.
És ez egyre több helyen van így. -
-
darvinya
titán
És tordaitibi
Én is szeretek megjavítani mindent.
De amikor direkt olyan alkatrésszel gyárják le, aminek az ára többe kerül, mint egy új, akkor max. élvezet szempontjából lehet megjavítani.
Vagy egyáltalán nincs olyan alkatrész, s egészet újjá kell építeni.Autóm 22 éves, tavaly vettem, s nem azért vettem ilyet, mert újabbra nem tellett, hanem ennél még utcán is javítható legtöbbje.
Ráadásul hülyét kapok már, mikor tamagoccsit játszik az autó, és falnak akar vinni.
Egyedül szervót viselem el, mert nem az a szuper könnyítet rásegítéses.
Klíma nincs.
Egyedül nyáron első elektromos ablakot építettem be, mert nem.szeretem a közvetlen huzatot, így anyós ablakot engedem le.
Ami nem egyszerű manuálisan, főleg haladás közben.Erről jut eszembe, hogy ma kicsit kehesen tudta indítani az akku(feszt nem mértem).
Holnap remélem fel tudom rakni töltőre.
Szerintetek, ez az aksi szombati -10°C végleg kinyírná AzMeister akkut 50Ah? -
And
veterán
"de ha nem jártál zeneiskolába, és megkérdezem Tőled, hogy hogyan kell feloldani egy emelt alapú IV. szűk szeptimet"
Jártam, de sajnos akkor is csak úgy tudnék rád nézni, ha ilyet kérdeznél.
A piezós képben túl sok az ismeretlen (forrás pontos jelszintje, impedanciája - de legalább tudjuk, hogy marha nagy), egy ilyen jelet közvetlenül ADC-re - főleg egy nem túl acélos, 10-bites felbontásúra - vezetni csúcs detektálási céllal, hát szerintem elég meredek.Ez bizony megér némi előzetes analóg kondicionálást, lásd leweegee2 kolléga linkjeit. Azokhoz képest az általad linkelt jóval egyszerűbb volt (igaz, más a céljuk is).
Sajnos nem megy úgy, hogy veszünk egy kontrollert, közvetlenül rákötünk mindenféle analóg jelet, és majd megoldja magának. A képességei eléggé limitáltak ilyen szempontból.
Gondolj bele, hogyan fogadtátok többen is a kontrolleres topikban a kolléga rugózását a szükséges i2c-felhúzókról, vagy a soros port adás-vétel vonalainak bekötéséről, merthogy ezeket 'senki nem mondta el'. "Meg kell ismerkedni kicsit mélyebben a dolgokkal [..]", írtad.
Mod.: nem mellesleg ezek az analóg áramkörök is alapszinten szép lassan beszivárognak a 8-bites minimál tudású kontrollerekbe. Már nem csak ADC meg komparátor van némelyikben, hanem előfordul néha beállítható erősítésű opamp is. -
Barret001
addikt
válasz
tordaitibi #76760 üzenetére
-
Barret001
addikt
válasz
tordaitibi #76760 üzenetére
Olyan fiatal az autód? Gratulálok az újszülötthöz
Lassan az autószerelők is kihalnak.
-
#85619712
törölt tag
válasz
tordaitibi #76760 üzenetére
Erre az írásodra valahol a világban egy pénzéhes nagytőkés tuti felszisszentett, mi az, hogy nem vettél újat!?
Sajna egyre kevesebb lehetőség adott arra, hogy racionális és spórolós legyen az ember, a sok szemét meg majd mehet Afrikába, ha nem látjuk nincs.
Na mindegy is, nem offolok, örülök, hogy más is szeret "taknyolni" meg "kókányolni" rajtam kívül, mert az okosok mindig ezzel érvelnek, hogy ez az.
-
válasz
tordaitibi #76760 üzenetére
Minden Logout cikkem alatt szoktak értetlenkedni ezen
Mindenki azt hiszi, hogy nem éri meg dolgokat javítani, pedig dehogynem.
-
válasz
#85619712 #76759 üzenetére
Sajnos így van.
Engem egy sátánistának kijáró félelemmel nézett a barátom, amikor a saját autóm generátorát kb. 30 apró darabra szedtem és satuba ki, majd bepréseltem egy pozitív főáramköri diódát a hűtőlemezbe, majd összeraktam és működött.
Miután közöltem a barátommal hogy az autóm 21 éves, forgalmi értéke 150ezer FT, és egy új generátor 57 ezer, a dióda meg 400 forint volt, akkor megkönnyebbült hogy nem mazochista vagy valami szektatag vagyok csak racionális és spórolós. -
-
#85619712
törölt tag
Ezt olvasd át, itt elég frankón le van írva minden infó, igaz angolul. Nem ördögi feladat, egy ilyen megépítése, és érthetően le van írva hogy tudod a kapacitását illeszteni a piezonak, meg az erősítés beállítani a műveleti erősítőnek. Én még ilyet nem építettem, csak rendes mikrofon erősítőt, de elsőre beröffent, szerintem neked is menne.
-
darvinya
titán
válasz
#85619712 #76755 üzenetére
Ezek, ha.megdöglenek, akkor otthoni javítás nem éri meg, mert 2-3x többet kell majd alkatrészre költeni.
Tervezet avulás, hogy vedd az új terméket, ha már nincs garancia.
Amilyen olcsó többször megkérdőjelzhető, hogy javítási mizériába adja ember a fejét, vagy egyszerűen vegyen egy új gépet. -
"irtó rossz érv egy olyan amatőrtől, aki azért szokott ezt-azt építeni"
Biztosan Te is szoktál zenét hallgatni, talán még hangszeren is tudsz játszani, de ha nem jártál zeneiskolába, és megkérdezem Tőled, hogy hogyan kell feloldani egy emelt alapú IV. szűk szeptimet, valószínűleg úgy fogsz rám nézni, ahogyan én nézek erre a "szimpla neminvertáló kapcsolás"-ra.
Nézd, én a programozás irányából kerültem kapcsolatba a mikrokontrollerekkel, a digitális kapcsolások a barátaim, az Ohm törvényt még kb. értem, az analóg kapcsolásokkal pedig küzdök, mint disznó a jégen. Kb. 25 éve elolvastam egy könyvet a műveleti erősítőkről, akkoriban próbáltam pl. gitártorzítót meg mikrofonerősítőt építeni, de nem túl sok sikerrel. Annyi maradt meg, hogy sejtem, mit csinál egy opamp, de hogy hogyan és miért, arra már nem emlékszem, és igazság szerint egyetlen projekt miatt nincs kedvem újra tanulni (hogy aztán kb. rögtön újra elfelejtsem).
Azért kérdezem itt, amiket kérdezek, mert Ti értitek a témát, több tapasztalattal. A piezo-t már ismerem, készítettem elektromos hangszert, amin ez a hangszedő, kontakt mikrofonnak pont azért szokták használni, mert nem szedi össze a zajt a levegőből, csak a mechanikai rezgést, onnan, amire ráragasztom.
Szóval okosabb nem lettem, de amiket leírtál, az alapján már el tudok indulni, köszi!
-
#85619712
törölt tag
válasz
darvinya #76754 üzenetére
Akkor így már értem a q5-q6 feteket, gondolom azok kapcsolják rá az akkura a feszkót amikor tölteni kell. Na de a fetek előtt lévő c7 es kondin így is úgy is kell lennie egy 20 volt körüli fesznek. Én kiszedném a szekunder diódát, és a c7 re egy 20 volt körüli fesszel leprobálnám, hogy melyik rész a ludas. Ha így tölt, akkor a táp rész a gond, ha nem a töltő résszel van valami, esetleg mindkettő.
-
darvinya
titán
válasz
#85619712 #76753 üzenetére
Az a gond, hogy van egy felvezérelt chip, ami nem engedi tölteni, ameddig akku chip-je nem jelzi, hogy töltsön.
Érthetőbben:
Mikor feltöltötte az akku pakkot, hiába rakjuk rá egyből, nem fogja tölteni.
Ameddig, akku pakkot nem kezdjük el használni, aminél van töltés-kisülés számláló vezérlő.
Elég rárakni a gépre, és ismét újra tölthetővé válik akku pakk. -
#85619712
törölt tag
válasz
PitLee #76736 üzenetére
A Q1 nem zener, az csak egy tranzisztor lehet, amiket mondtál rá, elvileg jó is. Zd1 a zener dióda, de azt így nem tudom hogy lehet kimérni a helyén, én azokat cserélni szoktam ha gyanús. (pár forint) Az opto értékei is jónak tűnnek, de ezt biztosra szintén csak egy próbapanelon lehetne megmondani ahogy dr. Szilikát is mondja. Sajnos semmit nem találtam qbsc-re a neten, így sötétben tapogatózunk, de tuti, hogy a zener és a környezete a segédtáp az ic számára. A kis smd ellennállásokat is ki kellene mérni, lehet szemre ok, de ha még van szakadva valamelyik már meg is van a baj. Tudom sok van még macera, de elkerülhetetlen. Sok sikert, szurkolok!
Ha tudok segíteni kérdezz, bár én is csak lelkes amatőr vagyok.
-
And
veterán
"nem tudom értelmezni a kapcsolási rajzot, mert nem építettem még semmit opamp-ból"
Ne haragudj, de ez szerintem irtó rossz érv egy olyan amatőrtől, aki azért szokott ezt-azt építeni. Az az opa és környéke egy szimpla neminvertáló kapcsolás, amelynél a feszültségerősítés U= 1+(R3/R2), szóval nem atomfizika. A kimenete egy diódás csúcs egyenirányítót táplál, majd egy 50 ms körüli időállandójú RC-taggal van simítva.
A piezo kimeneti szintjében neked van igazad, de csak abban az esetben, ha valóban mechanikai kontaktusban van a rezgést végző alkatrésszel (nem véletlen a "kontakt mikrofon" elnevezés).
Viszont a kimeneti impedancia sokszor 100 kΩ - MΩ nagyságrendje miatt nem fog mA körüli áramokat adni. Az ADC (pl. Uno, Nano: ATmega328P) adatlapja - más kontrollerekhez hasonlóan - direkt kiemeli, hogy normális mintavételezési időt csak 10 kΩ vagy alacsonyabb forrásimpedanciával lehet elérni. Ezért mégis csak kellene valami opamp-os fokozat, ami egyrészt jó nagy impedanciával fogadja a piezo forrás jelét, esetleg beállítható erősítéssel (vagy csillapítással) rendelkezik, majd kis forrásimpedanciával hajt meg további fokozatokat. Másrészt az opamp bemenetét kevésbé kell félteni, külső alkatrész, külön táplálható, jobban védhető meg nagyobb szintet is elviselhet (utolsó lépcsőként a uC bemenetein is van diódás védelem, persze nem óriási energia elnyelésére).
Egyébként az alapfeladathoz muszáj ragaszkodni a piezós megoldáshoz? Nem lehet kiváltani egy jóval kisebb hasznos felületű elektret-kapszulával? Az igaz, hogy utóbbi érzékenyebb a környezeti zajokra is, viszont a kisebb mérete és felülete okán talán az is könnyen kontaktusba hozható a hangforrással, esetleg el is szigetelhető a környezettől. -
klambi
addikt
Sziasztok!
Keresés nem dobja ki, de foglalkoztt-e már valaki codefon kaputelefon csengő hangerő csökkentésével?
Ezt találtam hozzá:
https://elektrotanya.com/content/codefon-kaputelefon-csengo-lehalkitasa-hogyan-megoldvaMivel hobbista vagyok kis útmutatás kellene. Dánke.
-
Igazad van, átfogalmazom: nincs itthon opamp, és emiatt nem akartam boltba menni/ nem tudom értelmezni a kapcsolási rajzot, mert nem építettem még semmit opamp-ból (illetve semmit, ami később működött
), emiatt nem tudom, hogy a kapcsolás az én számomra alkalmas-e, és ha nem, nem tudom, hogy hol változtassak rajta. Szóval nem dolgoznék vele feleslegesen.
A piezo ügyben nincs igazad, 20V-ot is kiad magából kocogtatásra, ami az álmoskönyv szerint nem tesz jót az ADC-nek. Az opamp az impedanciaillesztés miatt van ott, nem kimondottan kell erősítés a jelnek (az oldalon, ahol a kapcsolási rajzot találtam, meg is jegyezték, hogy minek ekkora erősítés), de a másik - egyszerű - kapcsolásból látható, hogy anélkül is lehet olvasni analóg bemeneten. Ez a kapcsolás inkább légmikrofon előerősítő lenne, de én nem a levegőből veszem a jelet, hanem konkrétan kalapácsütések erősségét szeretném vele mérni.
Ha jól tudom pár mA a kimenő jel erőssége, az ADC bemeneti impedanciája pedig 30kΩ körüli. A kérdés, hogy ekkora áramerősséghez lehet méretezni aluláteresztő szűrőt opamp nélkül, vagy nem úszom meg az erősítő építést?
Köszi!
-
Dr. Szilikát
őstag
válasz
#85619712 #76733 üzenetére
Schottky-diódánál ez jó értéknek számít, másik irányba végtelen lenne, ha ki lenne forrasztva, ugyanakkor hiba esetén ezek zárlatba szoktak menni.
Optocsatoló ellenőrizhető sokféleképpen, valaki még tesztpanelt is épített hozzá, neten láttam. Én inkább fogok egy hulladéknak számító tápppanelt (akár dugasztáp, semmire nem jó DVD-tápegység, bármi). Beforrasztom, működik (pontosan stabilizálja a feszültséget), jó. Vagy foglalattal is megoldható, akkor csak be kell dugni, ha valaki már tényleg nagy sorozatban ellenőriz ilyeneket.
TL431 is mehet vele együtt tesztelésre.
Noha egyeseknél szervizgyakorlat, hogy ő dobál ki mindent vaktában és rakja be az újat, de én szeretem pontosan látni, hogy mi volt a probléma oka*, amellett így anyagtakarékosabb is (ha nem is nagy tétel).
*Már csak azért is, mert a nem egyértelműsített dolgokból lehetnek később a problémák.
-
-
#68216320
törölt tag
Hát, ha rákötök egy 3.5 hdd-t, akkor rögtön 12.2V lesz. Egyéb külső perifériám nincs ami 12v-ot akar és tesztelhetném vele.
De szerencsére pontosan 5.15V marad mindig amit a potival beállítottam a tápon. Azt tartja mindenképp. Kell is, mert az 5V-ra kényes a gép.
(Gyári tápban a hivatalosan 5V feszültség igazából 5.25V-ot bizonyos tervezési okok miatt és így lesz a gépben 5V. Én picit változtattam rajta és elég az 5.15V most már)Köszi mindenkinek a megerősítést. Marad akkor így.
-
válasz
#68216320 #76739 üzenetére
Altalanossagban az elektrolit kondenzatorok kepehik a hatart (esszeru keretek kozt gondolkodva, nem irrealisan).
A felvezetok elviselik a kicsit nagyobb feszultseget.
Pelda, autoradio, 16-17 voltrol evekig elmegy.
Pelda2, router, ap, a nevleges adaptere 9V de 7-16V kozott vidaman megy mert a belso stabilizatorok amugy is 5 voltot allitanak elo.
Disszipaciora erdemes odafigyelni, ezen kivul semmi baja nem lesz.
Pelda3, a sajat mini pc-im, 9-24V kozott mukodnek, ugyanigy a nevlegesen 19 voltos 2 monitorom.Aranyszabaly hogy aminek 5 voltos az adaptere, az tenyleg 5 volt mert nincs benne a stab. hanem sok egyseg kozvetlenul a bemeneti taprol mukodik.
Nalad a 12 es a 12,8 az mindegy. Jol irta masik kollega, meg a szabvanybol se log ki.
-
-
#68216320
törölt tag
Ez egy régi Commodore Amiga számítógép, de van több típus is belőle. De úgy látom alapvetően ezekben a gépben csak az audio részben lévő LF347 vagy TL084 használja a +/-12V-ot. (schematic pdf) Viszont ezek meg nagyon toleránsak a feszültséggel, ha jól nézem 18V sem probléma nekik.
Illetve ami még érintett lehet némelyik gépnél a floppy meghajtó, de nem mindegyik használja a 12V-ot csak az 5V-ot.
Ha jól látom még port csatlakozókon jelenik meg ez a feszültség. Video kimenet (például ezt használtam anno scart-ra kapcsolásnál), soros port, külső floppy, ilyesmi.Akkor gondolom nem kell vacakolnom vele, ez még belefér, ha jól értem.
-
And
veterán
Eltérő lehet a véleményünk a túl sok alkatrészről, de szerintem a fél tucat passzív elem + opa nem számít annak. A piezo lapka nagyon nagy forrásimpedanciával rendelkezik, valószínűleg az arról levehető jel sem túl nagy szintű, nem véletlenül van az opa-s kapcsolásnál jó nagy feszültségerősítés beállítva. Közvetlenül egy uC analóg bemenetére nem tenném, azok eleve nem szokták szeretni a nagy belső impedanciájú meghajtást. Az sem mindegy, hogy miféle analóg inpuként kezeljük: ADC vagy komparátor fogadja a jelet, de ez így - erősítés / illesztés hiányában - szvsz. mindkét esethez lepkefing.
-
-
#68216320
törölt tag
Az elektronikai eszközöknek +12V esetén mi a felső feszültség határ, ami még megengedett?
Van egy tápom és ahogy terhelem a +5V ágat (+5.15V-ra van szabályozva), ott marad a feszültség de mellette emelkedni kezd a +12V.
Sikerült már 12.8V-ot is mérnem nagy terhelésnél, jellemzően 12.6V körül van. -
Sziasztok! Egy áramkör tervezésben kérném a segítségeteket.
Piezo csipogóval (olyan lapos, kerek rézlappal, amilyen az órákban szokott lenni) szeretnék hangerőt mérni.
Egy elektromos ütőhangszert építek, a koppanások maximum hangerejét szeretném arduino analóg bemeneten mérni.
Kétféle megoldást találtam eddig:
[kép] , [kép]. Az első nem tetszik a túl sok alkatrész miatt.A második pedig azért nem, mert nem csinál DC-t a váltófeszültségből, ami a mikrofonból érkezik (nem lehet pontosan mérni a csúcsot/túl sok mintavételezést igényel), meg túlfeszültség védelem sincs benne. A kettő közötti megoldáson gondolkodom: a második kapcsolást kiegészíteném egy 5V-os zener diódával, és egy kondenzátort szeretnék párhuzamosan kötni. A kérdés, hogy mekkora kondi kell ilyen pici áramhoz, és működhet-e egyáltalán opamp nélkül egy ilyen kapcsolás? Előre is köszi!
-
PitLee
őstag
válasz
#85619712 #76733 üzenetére
Az optocsatoló 3-as lábán a piros mérőtüske akkor a 4 felé .716
ha a 4 lábán a piros akkor 3 felé semmi.D1, D2 az 580 az egyik irányba a másik irányba semmi.
A Q1 (Zenner) nem tudom a láb kiosztását, így csak fentről lefelé 1,2,3
Ha 2-en a piros mérőtüske, akkor 1-en 660-an, a 3-on 1.828
Ha 2-en a fekete mérőtüske, akkor 1 fele semmi, 3 felé .654
Ha 1-en a piros mérőtüske, akkor 3-on semmi fordítva .662Arra kicsi 6 lábúra csak egy jel és betűk vannak írva QBSC
-
PitLee
őstag
válasz
#85619712 #76730 üzenetére
Az optocsatoló az ORPC-817C
Hogy ezt hogyan kell kimérni nem tudom, de a rajz szerint az 1 és 2 lába az egy dióda ahol az 1-es láb az anód +, a tájolásban egy pötty segít.
Piros mérőtüske az OCS + -on akkor .995
ha megfordítom akkor 1.189 azonnal
https://i.postimg.cc/hPkf1CGc/IMG-20201222b3.jpg -
#85619712
törölt tag
válasz
PitLee #76732 üzenetére
Nekem ez jónak tűnik, a másik irányba az 1847 az a kondi miatt van/lehet. De azért várjuk meg mit mondanak a többiek. Az optocsatolót is nézd majd meg diódamérés állásban, mindkét felén kb. 400-600 körül kell mérni mintha egy dióda lenne ottt. Ha szakadás van vagy rövidzár az nem jó. A másik ami fontos lenne az a kis 6 lábú smd ic típusa ami a fet lábai melett van, abból már lehetne okoskodni többet, elvileg az felel a rezegtetésért.
+Még valami, azt a két diódát se felejtsd el, lehet valamelyik valami segédtáp része az ic-nek. A d2, meg mellette a zener nagyon gyanúsan erre utal.[kép]
-
PitLee
őstag
válasz
#85619712 #76730 üzenetére
Rajta vagyok
De ha jól értem akkor ez nem oké.
Multi diódamérésre kapcsolva, fekete mérőtüske a DK-n és DA1, DA2-n mérve .318
Megfordítva a mérőtüskét piros a DK-n meg 1,847-nél állnak meg a számok.
https://i.postimg.cc/4NdCyZvS/IMG-20201222b2.jpg -
#85619712
törölt tag
válasz
PitLee #76728 üzenetére
Szekunder diódát is mérd ahogy említik, meg egy pillantást vethetsz az optocsatolóra is, (alsó kis kör) bár az ritkán hal meg. Az dióda dupla dióda egy tokban a három lábú alkatrész a hűtobordán, vagy a katód vagy az anód közös a középső lábon, de elvileg rá van rajzolva. Nagyon kíváncsi vagyok sikerül e feléleszteni.
-
PitLee
őstag
válasz
Dr. Szilikát #76724 üzenetére
Meg van a 318DCV a MD és a k között. (ha erre gondoltál)
https://i.postimg.cc/CL57D2f5/IMG-20201222b1.jpg -
NeoPampalini
senior tag
Köszi mindkettőtöknek, most már sokkal okosabb vagyok.
-
Dr. Szilikát
őstag
válasz
PitLee #76717 üzenetére
Szekunder dióda mérése. Ha zárlatos, a primer PWM leáll, a nagy pufferen 325 V mérhető, aminek a trafó primerjén keresztül el kell jutnia a MOSFET Drain-re is (középső láb). Mérés a puffer negatívhoz képest.
De ha úgy mérsz, hogy a mérőcsúcs megcsúszik és 325 V-ot rossz helyre zársz, akkor atomvillanást fogsz érzékelni és még nagyobb kárt okoztál.
-
PitLee
őstag
Parkside 4,5 amperes töltő egyik napról a másikra nem muzsikál.
Rendesek voltak küldtek egy másikat, becsomagoltam a régit, hogy viszik vissza,
de azt mondták, ha nem kell, dobjam ki egy elektronikai hulladékosba.
Persze kíváncsi volnék mi baja csak kevés a gógyim hozzá sajna.
Nem sokat volt használva, talán 6-8 töltés.
Sajna vagy nem sajna de nem látni füst hiányos alkatrészt.
https://i.postimg.cc/ZZh6m8Gz/IMG-20201222-175657.jpghttps://i.postimg.cc/0PnYczHR/IMG-20201222-175744.jpg
Találkozott már valaki esetleg ezen töltőkkel, hátha hasonló nyűgje vagy találkozott már valaki a neten esetleg hasonló típus szerelésével?
-
mezis
félisten
válasz
tordaitibi #76714 üzenetére
törölve -
válasz
#52221184 #76712 üzenetére
Szerintem ez meghaladja a képességeimet, hagyományos analógon nőttem fel amibe látni az elő, vég, meghajtó, hangszín stb. fokozatokat, elválaszthatók egymástől, külön mérhetők.
Ebbe a dsp intéz mindent.
Elhozhatod, amit tudok azt bevetem de csodát ne várj.
Valamint a költözködésnél meg kellett szabadulnom a műszerparkom 99%-ától, sajnos nem fér el sehol, maradt egy multiméterem...
Ha így is bizalommal vagy akkor privizz rám, egyeztetünk. -
Erre én évek óta [egy ilyet használok] .
Nagyon megtérülő beruházás volt, beállítható hogy jelezzen egy adott feszültség alatt-felett, wattórába kiírja a bevitt-kivett mennyiséget.
Nekem nagyon bevált. Ha sok ilyen méregetés van, ajánlom. -
mezis
félisten
válasz
DonThomasino #76708 üzenetére
Én fel szoktam tölteni 100%-ra és rákötök egy GK izzót és óránként mérem a feszültséget, (induláskor a felvett áramot is).
Amikor meg 12V alá esik a feszültség, abbahagyom és szorzok és már meg is van az Aó.Ha gyanús az időszakos cellazárlat, akkor olcsóbb az azonnali csere.
-
#52221184
törölt tag
válasz
tordaitibi #76707 üzenetére
-
DonThomasino
veterán
válasz
Dr. Szilikát #76710 üzenetére
Ezt a gyengén indítást sajnos már észre vettem, azért is néztem rá.
Jó lenne még ezt a szezont kihúzni vele. -
Dr. Szilikát
őstag
válasz
DonThomasino #76708 üzenetére
Azt észre lehet venni, amikor pár nap állás után szokatlanul gyengén indít, vagy később már 1 nap után is. Amikor ilyen betegség gyanúja felmerül, akkor viszont már önmagát erősítő folyamatban, gyorsuló ütemben kezd romlani általában. Nem egyik napról a másikra fog cserben hagyni, lesznek előjelek, amit az indításon veszel észre, de ha nem lépsz időben, az utolsó napokban már rohamosan hal le. Akkor is, ha töltögeted közben, ez már sokat nem segít, ebben a végső stádiumban.
Diagnózis felállításához fel kell tölteni 14,4 V-ig, majd ezen a szinten tartani, míg a felvett áram 60 x 0,02 azaz kb. 1,2 A értékre esik vissza. Ha már ez sem jön össze reális idő alatt, az probléma. Ha sikerül, de utána a feszültség túl gyorsan esik 12 V alá, abból már nem lesz használható akku.
A jármű elektronikájának 100 mA alatti készenléti áramát is beszámítva, 24 óra alatt sem eshet a feszültség 12,7 V alá, sőt valójában napok alatt sem. De amikor már beteg egy cella, elég hamar be szokott esni.
-
válasz
NeoPampalini #76704 üzenetére
-
DonThomasino
veterán
válasz
Dr. Szilikát #76702 üzenetére
Köszi!
Meglehet saccolni valahogy mennyi van neki hátra ?
Vagy számítsak rá, hogy a hideg időben már bármikor elhalálozhat. (6 éves) -
-
#85619712
törölt tag
válasz
NeoPampalini #76704 üzenetére
Konkrét tapasztalatom nincs vele, de ez [link] egész jónak tűnik ezért az árért, és a tápfeszültség is tág határok között mozoghat. Ha építenem kellene, valami hasonlót raknék bele.
-
NeoPampalini
senior tag
Sziasztok!
Egy kibelezett régi rádióba (Orion 230A talán) szeretnék bluetooth vevőt, erősítőt, tápegységet (esetleg akkut töltésvezérlővel), plusz két hangszórót beépíteni ("gyárilag" csak egy volt benne, de simán átalakítható, hogy kettő is elférjen). Erre van valamilyen javaslatotok? Tudom, gugli a barátom, de hátha már barkácsolt itt valaki ilyesmit, és esetleg az alkatrészekre is van ötlete...
-
-
Dr. Szilikát
őstag
válasz
#52221184 #76685 üzenetére
Egy hibátlan erősítő nem búghat, esetleg nyitott bemenetekkel felszedhet zajt, főleg az érzékenyebb bemenetek. De ez a hangerő leszabályzásával megszűnik, vagy bizonyos esetekben rövidrezárt bemenettel is szoktuk tesztelni, ha az szükséges.
Ha egy erősítő nem csatlakozik sehová, csak a passzív hangszóróihoz, akkor nem vesz részt földhurokban, tehát az is kizárva.
Ha szinusz betáp helyett másik szinusztápot kötsz rá, azzal nem csináltál semmit, legfeljebb növelheted a hálózati trafó zúgását (ami érzékeny a felharmonikus torzításokra), ha mégsem olyan korrekt az a szinusz.
Tehát mindenképpen a hiba valódi okát kell megkeresni az erősítőben, más egyéb csak tüneti kezelés lenne, meg elvileg nem is működne.
Attól sem kell félni, hogy netán ideírsz egy típust, miután szakmabelinek sokkal jobb, ha látja maga előtt a készüléket, nem kell vaktában találgatni. Nem állítom, hogy anno több mázsányi készülék javításából eszembe jut pont ugyanannak, pont ugyanolyan hibája, de azért mégis jobb érzékelni, hogy vajon miről lehet szó, a fizikai valóság talaján.
#76697 y@g4n
Ilyenkor szoktam mondani, hogy nem vagyok egy félős figura, barátom a 230 V, többször kezet fogtunk. De attól az akkutól én már félnék, hogy mikor égeti le a hajam, vagy a lakást.
#76681 DonThomasino
12 óra alatt már 1 A árammal is indítóképesre lehet hozni egy jó akkut. Ha töltés közben elérte a 14,4 V-ot, a mai elektronikus töltők feljebb nem mennek (hidegben vagy AGM-beállításnál lehet 14,7 V).
Ha ezután nem bír indítani, vagy csak egyszer bír indítani, illetve túl gyorsan esik a feszültség, egyik cella hibás valószínűleg.
Új hozzászólás Aktív témák
Hirdetés
- KBDFans Tofu 60 Redux, custom, angol feliratozású, PBT kupakos, hot swap, programozható billentyűzet
- Keychron Q0 Plus, kiterjesztett numpad kiosztású, halkított, PBT kupakos makropad billentyűzet
- Samsung Galaxy s24 Dual sim 8/128GB Független
- Keychron Q8 halkított, magyar feliratozású PBT kupakos billentyűzet + második csere belső
- Vegyes szimulátoros kiegészítők
- Vállalom Xiaomi Okoskamerák szoftveres javíttását
- HIBÁTLAN iPhone 15 Pro 256GB Natural Titanium -1 ÉV GARANCIA - Kártyafüggetlen, MS3002, 90% Akksi
- GYÖNYÖRŰ iPhone 13 128GB Starlight -1 ÉV GARANCIA - Kártyafüggetlen, MS3059
- Bomba ár! HP Pro X360 11 G1 - Intel N4200 I 4GB I 128GB SSD I 11,6" HD Touch I Cam I W10 I Gari
- Lenovo IdeaPad 3 17ITL6 - 17.3" HD+ Intel 6305 - 8GB - 256GB SSD - Win11 - MAGYAR
Állásajánlatok
Cég: FOTC
Város: Budapest
