Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
And
veterán
válasz
Batman2
#44495
üzenetére
"[..] de ugyanakkor valahogy kicsit idegenkedem is a mikrokontrollerektől, mint mikro számítógépektől, mert hogy egy számítógép az le tud fagyni, így gondolom, a mikrokontrollerek is, míg egy konkrét célhardver az nem tesz ilyet"
Kontrolleres áramkör = célhardver. Ma már egy csomó apró hardvert is valamilyen szoftverrel / firmware-rel ellátott kontroller vezérel. Megmondom őszintén, van ugyan némi tapasztalatom a mikrokontrollerekkel (bár nem ebből élek), és időnként előkerül egy-két furcsaság, amelyre az ember nem igazán számít a tervezéskor, és amit aztán vagy szoftverből, esetleg hardverből kell kiküszöbölni. De konkrétan lefagyni vagy indokolatlanul megállni én még nem láttam µC-t, attól az esettől eltekintve, ha pl. a programban szerepelt egy Label1: Goto Label1 szekvencia, ami ugye nem hardverhiba
. Mellesleg ezek a viszonylag egyszerű kontrollerek is tartalmaznak watchdog-áramkört, amelynek épp az ilyen 'fagyások' vagy végtelen ciklusok kivédése a feladata, és a fő órajel oszcillátortól hardveresen elkülönülő dedikált belső RC-oszcillátor hajtja ezt az áramkört. Ha meghatározott időtartamon túl a felhasználói szoftver nem törli ezt a watchdog-időzítőt, akkor a kontroller mindentől függetlenül resetet hajd végre, azaz újraindul. Egyébként ezt a fícsört nem kötelező használni, eddig is egész jól elvoltam nélküle. -
#44498
Jim Tonic
nagyúr
DrojDtroll
#44494
válasz
DrojDtroll
#44494
üzenetére
Lehet jobban járnál, ha vennél valami kicsi szünetmentest. Nem azért, mert Kernel leírása nem megfelelő, hanem azért, mert nem veszélytelen, amire készülsz.
-
Kernel
nagyúr
válasz
Batman2
#44496
üzenetére
Rövid idejű áramkimaradás ellen véd, 1 másodperc körül, illetve ha összeraknék egy komolyabb kapacitású telepet, párhuzamos kondenzátorokból, elvileg tovább is. Nálunk néha előfordul ilyen impulzusszerű kimaradás.
A rajzról lefelejtettem egy olvadóbiztosítékot, ami nem árt, ha véletlenül elszállna a kapcsolótranzisztor, vagy bármi zárlat keletkezne a puffer után, legyen valami korlátja is a fizikai történetnek.
-
Batman2
őstag
Szevasz
Köszi az infót !
A mikrobasic felkeltette az árdeklődésemet, bele fogok nézni, hátha kedvet kapok a mikrokontrollerekhez !
Otthon vagyok a számítástechnika terén, ismerem a gépek hardverjét is behatóbban, ISA buszra még vővítő kártyát is készítettem, azt is BASICkel vezérletem, de ugyanakkor valahogy kicsit idegenkedem is a mikrokontrollerektől, mint mikro számítógépektől, mert hogy egy számítógép az le tud fagyni, így gondolom, a mikrokontrollerek is, míg egy konkrét célhardver az nem tesz ilyet, amíg meg nem hibásodik, addig teszi a dolgát, még ha amúgy bonyolultabb is megoldani az adott feladatot ezen módon.
Viszont időnként elkerülhetetlen a mikrokontroller használata, ha nem akarok egy egész laptopot használni adott feladathoz.Üdv.
-
#44493
Kernel
nagyúr
DrojDtroll
#44491
Kernel
nagyúr
válasz
DrojDtroll
#44491
üzenetére
Nem csak elég, hanem sokkal hatékonyabb, a rövid áramszünetek ellen.
Viszont ésszel kell csinálni, a nagyobb feszültség és az okozható károk miatt a biztonságra is ügyelve, valamint a növekvő kapacitás --> növekvő bekapcsolási áramimpulzus tényét is figyelembe véve, az adott konstrukciót előzetesen tanulmányozva.
Az eredeti kapacitás duplája általában nem okoz komplikációt, ez már TV-javítások alkalmával is bebizonyosodott.
-
#44492
Ribi
nagyúr
DrojDtroll
#44491
Ribi
nagyúr
válasz
DrojDtroll
#44491
üzenetére
Csak ahhoz szét kell kapni a tápkockát ha lehet egyáltalán és oda bepréselni.
-
#44490
Kernel
nagyúr
DrojDtroll
#44488
Kernel
nagyúr
válasz
DrojDtroll
#44488
üzenetére
Próbálkozhatsz a meglévő kapacitás 2x, 3x értékével, de nem biztos, hogy sokra mégy vele. A relatív nagy kisütőáram miatt nem sokáig tárol, továbbá nem ad stabilitást, az 5 V azonnal csökkenésnek indul.
Jóval hatékonyabb a primer oldali 400 V-os puffer értékének növelése. A kapcsolóüzemű tápegység ugyanis folyamatosan szabályoz, akár még 100 V körül is biztosítja a stabil kimenőfeszültséget. Továbbá itt a nagyobb feszültséghez kisebb áram párosul, lassabban sül ki a kondi. Még így is, hogy kisebb a kapacitás.
Több másodperces áramszünet is áthidalható ezáltal. Számítógép tápegységénél is hasznos tud lenni, amikor a 2x 220 μ kapacitást megnöveltem 2x 330 μ-val, vagyis összesen 2x 550 μ lett.
Utána olyan áramszüneteknél, amikor a világítás egy pillanatra elment, gép ment tovább. Jelenlegi tápegységemhez is tervezek elméletben egy kondenzátortelepet, amihez bontott TV-tápokból szedném össze kondikat, de azt nem fixre kötném (bele sem férne), hanem egy külön csatlakozóval oldanám meg, továbbá egy soros dióda lenne beiktatva, meg egy áramkorlátozó ellenállás.
A kondenzátortelep az ellenálláson keresztül töltődne fel lassan, így elkerülhető a durva áramlökés. Áramszünet esetén viszont a diódán keresztül adná le a tárolt energiát. (UPS-t nem akarok, annyira nem kritikus alkalmazás, csak néha bosszantó egy-egy rövid kimaradás.)

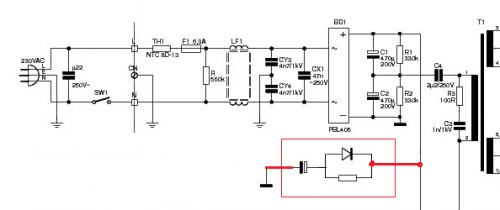

Esetemben így nézne ki, ezt egy meglévő rajz átszerkesztésével dobtam össze:
-
#44488
DrojDtroll
veterán
DrojDtroll
veterán
Raspberry pi táphoz kellene kondi, hogy ne vegye észre a nagyon rövid áramszüneteket.
A tép 5V-os és kb 0.7-1 A ad le-
Milyen kondira van szükségem, hova kössem, hogyan?
-
#44487
csabyka666
veterán
Lompos48
#44486
válasz
Lompos48
#44486
üzenetére
Arra is gondoltam, hogy szerkesztek az oldalára régi prociventikből hűtést, 12V-ot igényelnek úgyis, azt pedig le tudom húzni az akksiról, aztán manuálisan bekapcsolnám, ha áramszünet lenne - úgyis itthon van valaki, ha megy a fűtés, mert rakni kell a tüzet...
Hát nem tudom, aki ilyet használ, mennyire melegszik neki? Sokan csinálják, hogy rákötnek 55Ah-s autóakksit, ami szép és jó, sokáig bírja, állítólag 4-5 órákat elmegy róla, de azalatt azért eléggé melegedhet...
Bár ha úgy gondolkodik az ember, ezt 12V9Ah-s akksikhoz tervezték, és nem 80W-ot fogyaszt egy számítógép, hanem 250-300-at, és az még nem is valami fullos masina, szóval elvileg nem lehet gond a melegedés.
-
#44486
Lompos48
nagyúr
csabyka666
#44485
Lompos48
nagyúr
válasz
csabyka666
#44485
üzenetére
Nem hiszem, hogy gond lenne. Ha utánaszámolsz 80 wattos terheléssel, 12V-os akkuból kb. 7A-es áram az eredmény. Ehhez hozzátéve azt a tényt, hogy a konverzió jóval 100% alatti hatásfokkal történik, a benne szaladgáló áramok simán 10+ A fölött járnak (átlagértékben!).
A „melegszag” normálisnak tűnik, de ha aggódsz, akkor bontsd ki, majd néhány perces üzemelés után teljesen áramtalanítva tapogasd végig benne az alkatrészeket! Csak a tűzforró ad(hat) okot aggodalomra. -
#44485
csabyka666
veterán
Üdv!
Kipróbáltam a szünetmentest. A szivattyú fogyasztását (teljesítményét) 80 wattnak mértem, így egy 75 wattos izzót kötöttem a szünetmentesre tesztként. (A műszer szerint ez is 80 wattot eszik.)
A hálózati fesz nálunk 230V körül mozog, a szünetmentes 225V körül ad akksi-üzemben, gondolom ez is oké.
Kérdésem az lenne, hogy a melegedés milyen mértékig normális, és hogy van-e ezekben valami hőbiztosíték, ami kiold nagy hő esetén?
10 percig járattam 80 wattos terheléssel, és már 7 perc körül éreztem azt a jellegzetes „melegszagot”, biztos a por miatt. Azt tudom, hogy a szünetmenteseket nem a hatásfokuk miatt szeretjük, és az akksi energiájának egy része fűteni fog, de nem lehet gond a melegedésből? Hűtése nincs, csak passzív, az oldalán van soksok szellőző. -
Kernel
nagyúr
Ez nem olyan dolog, amit fórumon keresztül le lehet követni, vagy legalábbis minden részletét, rövid idő alatt.
Vannak rá trükkök, képszerkesztővel tükrözni az egyiket, két ablakban egymás mellé tenni és összenézni, de azért az időigényes is, és még akkor sem ugyanaz, mint amikor valakinek a kezében van, forgatni tudja stb.
-
DeNOx
tag
válasz
Kernel
#44482
üzenetére
Nagyon szépen köszönöm a válaszod. Valószínűleg megtaláltam a hibát. 3 ellenállás egyik lába nem volt összekötve a 4558D ic mellett, ezeket egy levágott ellenállás lábbal forrasztottam össze mivel pont egymás mellett vannak. Ezután visszakötöttem a panelt, most 40,44V volt a kimenetén a hangszóró felé. Valószínűleg az IC-t kinyírtam ezzel a kis bravúrral és azért mérhettem ennyit, de azért készítettem képeket hátha esetleg látsz te is valami elkötést.
[link]
[link]
[link]
[link]
[link]Ilyennek kéne lennie:
[link]Szerk:
Sajnos ahogy látom a vaku fénye túlzottan visszaverődik a gyantáról, de azért remélem látható -
Kernel
nagyúr
Nem olyan érzékeny az, inkább valami elkötés lehet. Ha nem sikerült jól utánépíteni, akár az is előfordulhat, hogy jelenleg is jó az IC, csak valami hiba miatt borult el a DC-szint. Utána persze el is szállhatott, amikor rákötötted a hangszórót, amennyiben akkor még nem volt szakadt. Plusz még leégett a hangszóró is.
Így simán előfordulhat, hogy beteszed az új IC-t és az is elszáll.
Megpróbálhatod kimérni az IC-t, hogy a kimenet és valamelyik tápág között kimutatható-e zárlat. Mivel azt írtad, hogy 41-42 V mérhető (ami az én fogalmaim szerint GND-hez képest pozitív értelmű), lehet zárlat a 14-13 lábak között.
Ha negatív, akkor a 14-15 között.
Egy ilyen végfokot egyébként csökkentett tápról (+/- 12 V) és áramkorlátozással is el lehet indítani, hogy ne menjen rögtön tönkre. Terhelést először semmit nem kell rátenni, ellenállást sem. Csak mérni a kimeneti DC-t.
-
#44481
csabyka666
veterán
Üdv mindenkinek!
Végre beszereztem az akksit a szinuszos szünetmentesbe, holnap indul a teszt - vajon meddig bírja a Grundfos...? Beszámolok majd a részletekről.
-
DeNOx
tag
válasz
Lompos48
#44475
üzenetére
Így van, TDA7294 ic hajtja. A többi része, center, surroundok továbbra is szólnak és működnek, egy teljesen új panelt is gyártottam ennek a résznek mert a régi elég rossz állapotban volt, tehát úgy ahogy volt reprodukáltam. Lehet, hogy az IC-t elcsesztem mikor forrasztgattam befele? Vigyáztam pedig, hogy ne forrasszam sokáig a lábait, ne melegedjen túl a kelleténél. Valószínűleg akkor egy ic csere megoldaná a gondot?
-
And
veterán
válasz
darvinya
#44460
üzenetére
(Ezzel mindössze annyi a baj - már az idő hiányán túl -, hogy például egy HD44780-kompatibilis alfanumerikus LCD-n a "Hello world" üzenet megjelenítését meghaladó projekt felett a dolog rendkívül szerteágazó és bőséges lenne. Utóbbi az előkészületek után minden normális magas szintű nyelvet használó fordító esetén egy sor a kódban. Ha valaki érez ehhez affinitást, akkor vegye elő kezdetnek néhány egyszerűbb kontroller adatlapját, Microchip-vonalon - természetesen nem csak a Microchip létezik a világon - mondjuk a PIC16F84A vagy a PIC16F628A típusokét. Utóbbi < 600 Ft, és többet is tud az előbbinél, ennél vannak kisebb és nagyobb lábszámú és tudású tokok is. Esetleg tegye fel ezt a meglehetősen sokat tudó Basic fordítót: mikroBasic Pro, és nézze meg, mire képes. A demó verzióval is 2 kword programmemóriáig enged fordítani, ez konkrétan a 16F628A teljes programtárát jelenti. Rendkívül jó, félezer oldalt is meghaladó terjedelmű manualja van, rengeteg függvénykönyvtárat támogat, többek között az előbb említett LCD-vezérléshez is, áramköri rajzokkal kiegészítve, lásd pl. a 328-as oldalt. Elsőre elég ijesztő ez az adatmennyiség, de még az induláshoz is ad egy csomó segítséget, itt például egy komplett projektet: [link] /pedig mikor a 'Hello world'-ot írtam az elején, ezt még nem is láttam, ez ugyanez, csak nem LCD-n, hanem 8 darab szimpla leddel.. Természetesen ez a példakapcsolás és projekt kisebb kiépítésű kontrollerrel is működik, amelyiknek van legalább 8 I/O-ja, és kvarc sem kell feltétlenül hozzá, ha van belső RC-oszcillátora az adott toknak, a 16F628A-nak is van olyanja. A HE-fórumon is sok utánépíthető mkrokontrolleres projekt található.)
-
Lompos48
nagyúr
-
DeNOx
tag
Sziasztok!
Nos a régi hangszóróval sok mindent kezdeni nem tudtam, ugyanis beégett, inkább rendeltem egy újat helyette. Most olyan gondom van, hogy rámértem a hangszóró felé kimenő + , - vezetékekre és azt tapasztaltam, hogy 41-42 Voltot mutat a műszer. Ez előtt rátettem egy 10 ohmos ellenállást és természetesen füstölt is ahogy azt illik....
Valószínűleg az IC van dögrováson vagy esetleg valahol máshol lapul a hiba? Tudnátok valami tanácsot adni ilyenkor mit érdemes kimérni? Előre is köszönöm a segítségetek! -
Kernel
nagyúr
ami rendesen kivesézte, hogy adapter probléma és okokat is írtak
Kérdés, az milyen adapter lehetett, kapcsolóüzemű vagy ilyen trafós.
Az sem mindegy, hogy új korától fennállt a hiba, vagy csak az öregedés során jött elő, fokozódó mértékben. Egy ilyen vasmagos trafó viszont vagy működik, vagy nem. Esetleg a kondenzátor kapacitása csökkenhet idővel. Egyszerűbb kondenzátort cserélni.
Diódákat is lehetne éppen cserélni, nagy hőmérsékleten üzemelő dióda idővel esetleg produkálhat hibát, de inkább impulzusáramkörben, nem ilyen hálózati egyenirányítónál.
Kondenzátor tárolóképessége ellenőrizhető szétszerelés nélkül is: konnektorból kihúzva, a kimenetet rövidre zárom, apró szikrának kell látszani, ahogy a kondi kisül. Némi tapasztalat birtokában lehet érezni azt is, hogy például egy 1000 mikrós kondi, adott feszültségről kisütve, mekkora szikrát kellene, hogy adjon. Vagy lehet feszültségméréssel is figyelni a lassú kisülést.
Noha ezzel nem mérem a kapacitást, de ha szikrázik, illetve tartja a feszültséget, az általában azt indikálja, hogy a kondenzátor megfelelő, kár szétbontani a tápot.
-
-
-
_ak_
addikt
válasz
Jim Tonic
#44466
üzenetére
Hagy tippeljek, DC?
A zöld kondin 1000 µFm 16 V szerepel.
Kernel
Több / kevesebb idő elteltével a switch megszűnik működni és egy hibakódot jelez. Már nem emlékszem pontosan, hogy mi volt az, de akkor több fórumot is találtam ami rendesen kivesézte, hogy adapter probléma és okokat is írtak, csak így pár év távlatból nagyon homályosak az infóim.
Lényegében melegedéses probléma volt, ami gyári elméretezésnek köszönhető. -
Kernel
nagyúr
Amit linkeltél, ott a termékfotót valószínűleg elcserélték, de a fotón látható forma belsejében vasmagos trafó szokott lenni AC-kimenettel, vagy tartalmaz egyenirányítót is, 2 vagy 4 diódával + puffer.
A benne lévő trafó a tömeg alapján is sejthető, valamint méréssel is kimutatható, hogy stabilizálatlan tápról beszélünk, ami terheletlenül a névlegesnél több feszültséget ad le.
...mert elképzelhető, hogy a mostanival van valami.
Mégis mi van vele, csak gyanakszol valamire, egyébként működik? Rá kell mérni, lehet kapni olcsó multimétereket.
-
Kernel
nagyúr
1-es láb az analóg dimming, de ez attól függ, hogy a fényerőt analóg vagy burst üzemmódban vezérlik, az IC mindkettőre alkalmas.
Az engedélyező feszültség 5 V szokott lenni általában, az adatlap a küszöbértéket adja meg (2V felett kapcsol be).
A hibajelenség utalhat a fénycső elhasználódására, ha túl nagy áramot vesz fel, letilt az IC. Ez csőteszterrel lehet megállapítani, vagy másik fénycső rárakásával, csak az a gond, hogy az IC túl nagy, vagy túl alacsony áramon is letilt, ezért még az sem mindegy, hogy próbára mit teszel rá.
Vagy utalhat az impulzustrafó szekunder menetzárlatára is. Ezt úgy lehet mérni, ha van egy jó példány is, összehasonlítani az ellenállást.
Vagy inkább LED-esre érdemes átalakítani, amit az 5V engedélyező feszültség kapcsol be-ki.
-
mezis
félisten
Üdv.!
Egy Lenovo 3000 N100 laptop kijelzőjének nem működik a háttérvilágítása. (Bekapcsoláskor van egy halvány felvillanás.)
Eljutottam az inverterig, amin csak annyit tudtam mérni, hogy a kimeneten nincs jelen sem váltófeszültség, sem egyenfeszültség A bemeneti csatlakozón jelen van a 19 V. (A váltóáram 60 - 70 kHz-es, 400 - 600 V lenne, de gondolom csak mutatna ebből valamennyit az 50 Hz-hez szokott DVM.)

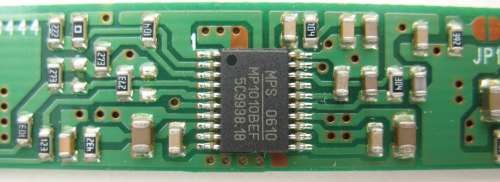

Sajnos ebből még nem derült ki az, hogy hibás az inverter vagy nem kapja meg az alaplaptól a vezérlő feszültségeket. (Fényerő, On/Off)Az MB1010BEF IC lábain mekkora feszültségnek kellene mérnem ? (1-es, 5-ös lábak ?)
-
Újabb ellentmondás(ok). Ha ott DC jel, akkor a teljesítményt W-ban illene megadni. Viszont, amit linkeltél gyárinak, az AC kimenetes (leírás alapján), amiről és is beszéltem, ugyanakkor a táp feliratozása alapján meg DC-s. ROTFL. Az ebayes linked megint DC-s.
Én szétszedném a rossz tápot, de szerintem DC 7,5 V lesz a befutó, akkor jók azok, amiket eddig kerestél. -
-
válasz
MineFox54
#44457
üzenetére

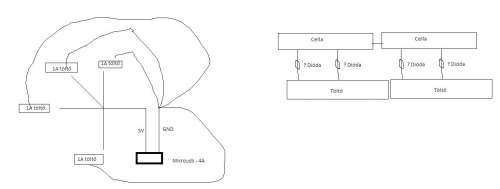

MS Paint level 99. Szerintem alapvető problémák vannak az elképzeléseidben, kizártnak tartom, hogy valaha működjön. Jobban járna mindenki, ha az ákombákom rajzok helyett elmondanád, mit szeretnél. Itt sem a microUSB, sem a dióda, sem semmi nem stimmel.
Esetleg a linkelést is megtanulhatnád. -
-
And
veterán
válasz
Batman2
#44453
üzenetére
(Sosincs késő elkezdeni. Nekem sem az iskolában tanították és nem is vagyok az a programozó alkat. Egy minimál égető áramkör egyszerűbb kontrollerekhez néhány alkatrészből összerakható egy soros COM-portra, de olcsón venni is lehet. Szoftver: például egy Basic-fordítóhoz alapszinten nem kell komoly előképzettség, elegendő elolvasni a kézikönyvét, az elérhető utasításokat / függvényeket, persze ehhez némi alap angol nem árt. Viszont ha az első nehezebb lépéseken túlteszi magát az ember, egy komplett új világ nyílik meg számára, és többé nem jut eszébe, hogy egy led villogtatásánál bonyolultabb vezérlést hardverből oldjon meg egy alap - akár néhány lábú - kontroller helyett. Akkor nem azon fogsz agyalni, hogy egy céláramkört hogyan tudsz úgy agyonmódosítani hardver oldalról, hogy megfeleljen a céljaidnak, hanem keresel egy éppen alkalmas vezérlőt az adott feladatra. Impulzusokat számlálni, analóg feszültséget komparálni vagy 10-12 biten digitalizálni, pár gombot lekezelni, néhány ledet vagy tranzisztort közvetlenül vezérelni tényleg egy olcsó, akár PDIP-tokozású kontroller is tud, meg egy csomó minden másra is képes.)
-
Lompos48
nagyúr
válasz
MineFox54
#44457
üzenetére
Nem tudom mi az elképzelésed. A lényeg az, hogy sorbakacsolt 4 cella töltéséhez 4x akkora feszültség kell, mint egyhez. Ezért nem tudod megoldani egyetlen 5V-os forrással. Ez csak a szétválasztott cellák esetén sikerülhet. Abban is kételkedem, hogy egy microUSB csatlakozó a legmegfelelőbbmegoldás lenne egy 4A-es áram átviteléhez. Ráadásul az áramkörbe kapcsolt dióda még "felfal" egy nyitóirányúfeszültségnyit (diódától függően 0.5...1V, 1A áramnál), ami ugyancsak a töltős róvására menne.
-
MineFox54
őstag
-
Batman2
őstag
válasz
Lompos48
#44444
üzenetére
A bedmeneti jelem egy lassan változó, analóg jel, viszont a határozott vezérléshez kvázi digitális jelre van szükségem, tehát hogy a bemenet egy adott értéket elért, vagy sem.
Erre használhatnák egyéb másik komparátor áramkört is, LED megajtó képességek nélkül, viszont nekem a jel monitorozására is szükségem van, azért ez a megoldás.No, ha időm lesz, kipróbálom.
Köszi !
Üdv.
-
And
veterán
válasz
jolti05
#44445
üzenetére
Ha 'minőséget', vagy egyszerűen csak normálisat keresel, akkor ne a kapacitását nézd! A jó minőségű alacsony önkisülésű NiMH-akkuk kivétel nélkül a kisebb névleges kapacitásúak táborát erősítik, aztán mégis sokkal jobban használhatóak, mint a hagyományos és névleg nagyobb kapacitású típusok. Pont úgy, ahogy digitális fényképezőknél a megapixelek száma: az lehet sok, de önmagában messze nem ekvivalens a kapott kép minőségével.
-
Lompos48
nagyúr
válasz
Batman2
#44441
üzenetére
Benne van ugyan, de nem tudsz "hozzáférni", csak az eredményhez.
...már csak a komparátor kimenetét kell tovább vinni egy meghajtó áramkörre, ami vezérli azt, amit kell.
Persze.
Ugyanígy elképzelhető egy fokozatkapcsoló a kimenetek által vezérelt relésorral is. Azzal akár rakétasorozatokat is eregethetsz.
De tudok merészebbet is: a bemeneti jel erősítésével (feszültségben vagy teljesítményben szükség/igény szerint) vezérelni azt, amit akarsz. Akkor nem kell az IC körül spekulálgatni.
Vagy lásd @And!
-
Batman2
őstag
válasz
Lompos48
#44438
üzenetére
Mégegyszer átolvasva a válaszodat, valami hasonlót írsz Te is, csak nekem már meg van a változó feszültségű bemenő jelem, azt nem kell előállítani ellenállás létrával.
A feszültség szintek szerint diferenciált kimenetek jelével kell vezérelnem, már csak ezt kell megoldani, erre lennének jók a tranyók, minden kimeneten egy-egy felhúzó ellenállással.Üdv.
-
Batman2
őstag
válasz
Lompos48
#44438
üzenetére
Namost ez az LM3914-eben már benne van, pont ezért használnám azt !
Van benne osztó, van benne LEDenként egy-egy komparátor, már csak a komparátor kimenetét kell tovább vinni egy meghajtó áramkörre, ami vezérli azt, amit kell.Ha a kimeneteket LED nélkül lemérem a pozitív tápfeszhez képest, akkor elgondolásom szerint közel tápfeszt kellene mérjek, csak akkor csökken le a feszültség, mikor a LEDet rákapcsolom, ami feszültségesést okoz.
Tehát ha a kimenekre tranzisztorokat kötnék, arról hajtanám a LEDeket, akkor a kimenet csak minimális terhelést kap, pláne ha kicsi FETeket kötök rá, így fel lehetne azokat használni a LED sor meghajtásához és bármi egyéb vezérlésére is !
Természetesen ebben az esetben már kell a LEDek elé előtét.Jól gondolom ?
Üdv.
-
Batman2
őstag
válasz
Kernel
#44432
üzenetére
Igen !
Én egy darabig földeletnül használtam a régi asztali gépemet, mert a panelban a szobába nem volt bevezetve a védőföld. Többször tapasztaltam, hogy a géphez csatlakoztatva más készüléket csíp, megráz, Mikor egyszer a TVvel kötöttem össze a video kimenetet a gépen, kicsi szikra is volt, és onnantól kezdeve a gép ugyan működött, de a vincseszter periódikus időközönként újra csinálta a bekapcsolási öntesztet, valami kisültm károsodott benne.Ezek után a biztosíték táblától behúztam a védőföldet a szobába is minden konektorhoz.
Üdv.
-
Lompos48
nagyúr
válasz
Batman2
#44437
üzenetére
Nem rossz ötlet! Képzelj el egy ellenállásos osztót (függőlegesen lerajzolva
). Mindegyik ellenállásra rákötve E-C egy-egy PNP tranzisztor. A bázisokat vezérled az IC kimeneteivel. Egymásután söntölődnek az ellenállások és nő ezáltal az osztón átfolyó áram. Azzal aztán kezdesz valamit... -
Batman2
őstag
válasz
Lompos48
#44424
üzenetére
Arról lenne szó, hogy pl. növekvő bemenő feszültségre bekapcsol egy ventilátor, előszőr csak gyengén, majd erősebben, majd méginkább és vissza.
Vagy egy motor egyre jobban elhúz egys árnyákolót, vagy egy szellőző nyílást egyre jobban nyit, vagy zár.A növekvő-csökkenő feszültség származhat hőellenállásból, fotodiódából, vagy pl. egy lambda szonda jeléből.
Konkrátan itt egy kazán levegő ellátását kellene vezrélnem lambda szonda jelének megfelelően, vagyis a levegő oxigén tartalmának megfelelően, hogy mindíg a legjobb hatásfokkal égesse a beletett fát.
Itt csak annyi lenne, ha nő az oxigén szint, akkor egy érték felett, mondjuk az ideális értéktől a második LED megygyulladásakor egy motor elkezdi becsukni a levegő nyílást, ha pedig csökken az oxigénszint, akkor a második LED meggyulladásakor elkezdi a motor nyitni a levegő nyílást.Így nem kellene egy másik áramkört is rátenni az oxigénszenzor kimenetére, hogy az vezérelje a motort, elég lenne, ha maga a kijelző szerint menne a vezérlés !
Üdv.
-
Kernel
nagyúr
válasz
Armahun
#44425
üzenetére
Védőföldes vagy védőföld nélküli tápegység nem csak a csatlakozóban különbözik. Utóbbinál biztonsági trafó szokott lenni, jól elválasztott primer-szekunder tekercsekkel (egymás mellett elhelyezve), míg a földeléses tápoknál kevésbé biztonságosan, egymásra tekercselve.
Utóbbinál nagyobb értékű szűrőkapacitások is lehetnek beépítve a hálózati oldal és a szekunder GND közé. Ha ezt nem földeled, annak is lehetnek hátulütői, ami majd akkor ütközhet ki, amikor a laptophoz egyéb készülékeket csatlakoztatsz, áram alatt.
Jobb esetben csak enyhén ráz, kis szikra is képződhet, rosszabb esetben károsodhat valamelyik érzékeny bemenet-kimenet. Ezt elvileg ugyan kivédené a csatlakozók felépítése (mindig a GND-nek kell először összeérni), gyakorlatban mégis többen megszívták már emiatt.
-
#44431
Kernel
nagyúr
szabifotos
#44428
Kernel
nagyúr
válasz
szabifotos
#44428
üzenetére
Ez nem egészen úgy működik, hogy azért melegszik, mert nem volt feltöltve. Ha nincs feltöltve, kevesebb áramot tud produkálni, kevésbé melegszik maga az akku is. A melegedés az akku belső ellenállásával és a terhelőáram négyzetével arányos (P = I2 x R).
Amikor túlzottan le van merülve, nagyobb ugyan a belső ellenállás, de akkor meg már nincs energia a cellában, illetve túl kevés ahhoz, hogy melegedést okozzon.
3528-as LED szalagnál 2A / 5m a névleges áram, valóságban ennek felét sem mértem, ami az öregedés során kezdett csak növekedni.
2m esetében ez 800 mA lenne névlegesen, vagy eszerint valósan lehetne akár 400 mA is. 18650-es akkunak ezt illene talán elviselni, hacsak nem gagyibb fajta, vagyis túl nagy a belsőellenállása.
-
Kernel
nagyúr
válasz
tzsolesz
#44429
üzenetére
Nem mutat semmit a link, de ilyen célra egyfázisú aszinkron motorokat szoktak alkalmazni, ezen belül is azt a fajtát, aminél a vasmagon elhelyezett réz rövidzár segítségével oldják meg a részleges fázistolást (nyíllal jelöltem a képen). Így nincs szükség segédfázisra, csak egy állórésztekercs van (esetleg kétfelé osztva, mint a régi lemezjátszókban), ami persze meg is szakadhat.
Meg kell nézni a kivezetéseknél, ameddig követhető, de ha belül van szakadás, akkor nem tudsz vele mit csinálni.
Másik hiba lehetne a szorulás, de akkor búg és nem is lenne szakadt.
-
tzsolesz
nagyúr
Sziasztok.

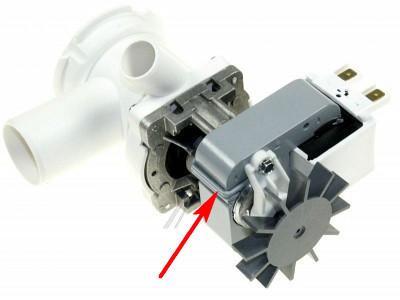

Egy ilyen típusú mosógép szivattyúnak milyen meghibásodási lehetőségei vannak?
Nem szívta ki a vizet a mosógépből, én meg kiszedtem. Rámérve szakadás van, 230V-ra nem reagál.
-
-
Armahun
addikt
Szép estét.
Van nekem egy fuji laptopom, amihez eredetileg egy kis méretű táp volt 2 eres vékony un. piskóta hálózati kábellel.
Ez sajnos tönkre ment és lecseréltem egy szintén gyári delta típusú tápra, amikhez viszont már egy jó vastag 3 eres ún. mikiegér kábel van.
Ez a kábel nekem rengeteg helyet foglal.
Jelentene az valami gondot, ha bele applikálnám a régi 2 eres földeletlen kábelét? -
Lompos48
nagyúr
válasz
Batman2
#44421
üzenetére
Kissé bonyolultabb az ügy. Nem a klasszikus open collector kialakításúak a kimenetek, hanem áramgenerátorosok. Ezért nem kellenek a soros ellenállások a LEDekhez. Ez ellenben kispekulálható, hogy tovább vezérellj velük akármit.
Mást vezérelni vele kicsit cikisebb. A kimenetek a bemenő DC szint függvényében kapcsolnak SORBAN. Ha erre ki tudsz találni egy megfelelő bemeneti "hullámformát", akkor tiéd a világ. Amit én el tudnék képzelni az pl. egy tűzijáték vezérlése, szépen, sorban, akár egy potenciométer csavargatásával.
-
Batman2
őstag
Az LM3914-es IC, LED meghajtó kimeneteit tudom e valahogyan vezérlésre felhasználni ?
Ha már jelez, monitoroz valamilyen változást, részekre, értékekre bontva, akkor jó lenne, ha ennek alapján egy meghajtó egység be is tudna avatkozni !
Ha jól tudom, akkor az IC kimenetei nyitott kollektorok (OC), ez jó is lenne, viszont gondolom, hogy nincsenek teljesen kivezérelve, mivel a csak annyi áramot/feszültséget szolgáltatnak, amennyi a LEDek meghajtásához kell.
Ha LED meg van róla hajtva, akkor legalábbis egészen biztosan csak akkor a a feszültség a kimenei lábon, amennyi a LED üzemi feszültsége, legfeljebb üres állapotban lenne rajta teljes negatív tápfesz.Jól gondolom ?
Üdv.
-
#44419
Kernel
nagyúr
szabifotos
#44417
Kernel
nagyúr
válasz
szabifotos
#44417
üzenetére
Direkt zárlat esetén nem világítana, de méréssel lehet lehet jobban megtalálni a dolgok magyarázatát, kiderülhetnek néha érdekes dolgok.
-
Jag
senior tag
Sziasztok!
Van egy nagyon hasonlo villanyoram es abba szeretnem a 380-at bekotni, hasonlo modon, mint a kepen. 3*16 amperom van. A korfureszemen 4 tuskes dugo van. Tudtok segiteni, hogyan kossem be?
Koszi,
-
#44415
Kernel
nagyúr
szabifotos
#44413
Kernel
nagyúr
válasz
szabifotos
#44413
üzenetére
Akkor a szalagnak is menni kellett volna elvileg. Áramot kellene mérni, talán zárlat keletkezett valahol, a jelek legalábbis arra utalnak.
-
#44413
szabifotos
senior tag
Kernel
#44410
szabifotos
senior tag
válasz
Kernel
#44410
üzenetére
Nem a szalag füstölt hanem a cellák. nem voltak teljesen feltöltve, így 11,5V körül mértem rajta terhelés nélkül. A szalag rendesen világított, de a cellák kezdtek hirtelen melegedni és ezáltal füstölni. Használt cellákról beszélünk. lehet, hogy teljesen halottak? Cree ledes zseblámpa simán megy róluk.
-
atesss
addikt
Üdv !
Egy minél egyszerűbb PWM generátor kapcsolásra lenne szükségem.
555, vagy létezhet még egyszerűbb ?DC motor vezérléshez kellene (12V-os, autó ablakmosó szivattyú [link] , vagy modell üzemanyag szivattyú: [link] vagy [link]).
A frekvencia lehet fix, csak DC motorhoz használható tartományban, a kitöltési tényező viszont nyilván egy potival állítható kell legyen.
Ez egyelőre egy tesztüzem lesz (dugdosós próbapanelen raknám össze - a teljesítmény MosFet-en kívül), ha működik a mechanikai rész úgy ahogy kell, akkor úgyis AVR-rel fog majd menni. -
#44410
Kernel
nagyúr
szabifotos
#44409
Kernel
nagyúr
válasz
szabifotos
#44409
üzenetére
Direktben nem is, de a LED-szalag már tartalmazza a szükséges ellenállásokat. 3 db LED és egy ellenállás van sorosan, így megy rá a 12 V-ra. Nekem az 5 méteres szalag is 1 A alatt vett fel áramot, ami az öregedés során mutathat növekvő tendenciát.
Hol és mi melegedett pontosan?
3 x 4,2, vagyis 12,6 V-ot kapott, műszerrel ellenőrizve? Ez kicsivel több az előírtnál, de attól még füstölni nem kellene a szalagnak sem. Amúgy is a terhelés hatására csökken valamennyit.
-
#44409
szabifotos
senior tag
szabifotos
senior tag
Sziasztok!
Rendeltem 3-as 18650 akksi tartót. Rákötöttem kb 2m 3528 led szalagot. Pár másodperc után elkezdett füstölni, melegedni. Miért? Túl nagy volt neki a terhelés? Ekkora szalagnak nem túl nagy az áramfelvétele..
Ha védő áramkörrel teszem be a cellákat akkor működne? (Másik topicban, írták, hogy direktben nem lehet rákötni ledet a cellákra... Szóval, hogy is van ez? -
Kernel
nagyúr
válasz
MineFox54
#44404
üzenetére
Mivel a végfok táplálásához gondolom sorba akarod kötni a 4 db akkut, ha azt üzem közben is szeretnéd tölteni, akkor egy 16,8 V-os Li-ion töltőre lenne szükséged, valamint egy védő és balanszírozó panelra is:
http://www.ebay.com/itm/351214904570
Ez biztosítja a soros cellák közötti feszültségkiegyenlítést, nehogy valamelyik túltöltődjön, vagy túlzottan kisüljön.
Vagy töltéshez ki kell venni a cellákat és egymástól függetlenül rákötni a 4 db TPA4056 alapú töltőpanel kimeneteire. A kimenetek nem közösíthetők, a panel nem biztosít galvanikus elválasztást. GND (-) közösíthető.
-
Lompos48
nagyúr
válasz
MineFox54
#44406
üzenetére
Ilyen árak mellett érdemes minden akkuhoz egy külön töltőt (modult) használni. Ugyanakkor azt is figyelembe kell venni, hogy ezeket a töltőket is táplálni kell. Tehát a paramétereket figyelembe véve, a 4 töltőt egy legalább 4A tudású 5V-os tápra kell kötni az egyidejű töltéshez.
-
MineFox54
őstag
Sziasztok, már megint én a noob kérdéseimmel...
Szereztem 4 db cgr18650af típusú li-ion akksit. Hogy tudnám tölteni őket?
Sorosan rákötöm őket a töltőre? Egy ilyen töltő megfelel?: http://www.ebay.com/itm/Showing-Up-1-Pcs-Replacement-Li-ion-Battery-Charger-Board-Charger-Module-JCAU-/191438010473?pt=AU_Electronics_Batteries_Chargers&hash=item2c92983869Ja, és azt meg lehet csináéni, hogy rá legyen egyszerre kötve a töltőre, és a fogyasztóra (tda erősítő) hogy semmi se haljon be?
-
Batman2
őstag
válasz
Kernel
#44391
üzenetére
Ez igaz.
A kapcs üzemű tápegységeknél alkalmaznak schottkyt, a több száz kilhertzes frekvencián már rendesen felmelegszik egy mezei 1N 4007-es pl., tapasztaltam, kiváncsiságból kipróbáltam.
Itt is jogos lehet a schottky, bár itt legfeljebb csak 1-2KHz a frekvencia, annál talán még elmegy a normál, lassú dióda is.
A kapcsolás működik, csak elcseréltem egy vezetéket. A diódágt nem néztem, nennyire megelszik, csak a FETet.
A FETet átcseréltem IRF630as-ra, mert bár bírta a 2SK2134-es is, de egy kicsivel jobban melegedett.
Azért a 0,4 ohm csatorna ellenállás már csak számít 1,7A-nél, valszeg egy IRFZ44-es a maga kb. 0,02ohmjával talán meg sem langyosodna, de ez sem vészes, egy kis bordával kézzel még jól tolerálható hőmérsékletű.A szivattyú már a minimumon is működik, pedig ott csak 3V átlagot lehet mérni.
A tápot viszont le kellett cserélnem, mert sajnos elpukkant vagy 10 perc próbálgatás után.
Használt táp volt, volt már egy pici cicergése, gondolom a puffer kondija már gyenge volt.
Vettem helyette egy új 5A-eset (kisebb nem volt), ennek bírnia kell és állítható a feszültsége is kis mértékben, így maximumra lehet hajtani a motort, a vezérlő vesztesége ellenére is, a minimum meg legalább egy picit több lett.Üdv.
. Mellesleg ezek a viszonylag egyszerű kontrollerek is tartalmaznak watchdog-áramkört, amelynek épp az ilyen 'fagyások' vagy végtelen ciklusok kivédése a feladata, és a fő órajel oszcillátortól hardveresen elkülönülő dedikált belső RC-oszcillátor hajtja ezt az áramkört. Ha meghatározott időtartamon túl a felhasználói szoftver nem törli ezt a watchdog-időzítőt, akkor a kontroller mindentől függetlenül resetet hajd végre, azaz újraindul. Egyébként ezt a fícsört nem kötelező használni, eddig is egész jól elvoltam nélküle.
ha bevált akkor én is így keresek majd kapacitást.
Valószínűleg az IC van dögrováson vagy esetleg valahol máshol lapul a hiba? Tudnátok valami tanácsot adni ilyenkor mit érdemes kimérni? Előre is köszönöm a segítségetek!
.
.)
Egyedüli probléma a dupla szigetelés hiánya lehet az új tápban. Szerintem ez se végzetes, mivel a laptop kívülről szigetelőanyagból van. Kerüld a csatlakozó meg a laptop konnektorai fémrészeinek tapogatását, ha a táp a konnektorba van dugva.
Új hozzászólás Aktív témák
Hirdetés
ekkold- Luck Dragon: Asszociációs játék. :)
- Autós topik
- Kormányok / autós szimulátorok topikja
- NVIDIA GeForce RTX 5080 / 5090 (GB203 / 202)
- Nintendo Switch 2
- OLED TV topic
- Sony MILC fényképezőgépcsalád
- One mobilszolgáltatások
- Kerékpárosok, bringások ide!
- D1Rect: Nagy "hülyétkapokazapróktól" topik
- További aktív témák...
- BESZÁMÍTÁS! Apple MacBook Pro 14 M4 MAX 36GB RAM 1TB SSD garanciával hibátlan működéssel
- BESZÁMÍTÁS! MSI B550M R7 3700X 16GB DDR4 512GB SSD RTX 3060Ti 8GB NZXT H5 Flow RGB 650W
- Bomba ár! Dell Latitude 7320 - i5-11GEN I 8GB I 256SSD I HDMI I 13,3" FHD I Cam I W11 I Garancia!
- Bomba ár! HP EliteBook 820 G2 - i5-5GEN I 8GB I 256GB SSD I 12,5" FHD I Cam I W10 I Garancia!
- ÁRGARANCIA!Épített KomPhone i5 14600KF 32/64GB DDR5 RAM RX 9070 16GB GAMER PC termékbeszámítással
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: PC Trade Systems Kft.
Város: Szeged
