Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
atesss
addikt
válasz
Kernel #40389 üzenetére
Kipróbáltam azt, hogy a tápra beraktam egy diódát sorban, így kb. 0,65-0,75V-al csökkentettem az 5,1V-os tápfeszültséget. Vagyis ezt azt jelenti, hogy 4,5V-ról biztonsággal el fog működni.
A 4,5V alatt már nem érdemes foglalkozni vele, a PC-táp ha 4,5V-nál kevesebbet ad le, akkor már úgyis mindegy...
Vagyis nem kell plusz tranzisztor, működik anélkül is.Utána összeforrasztottam próbanyákon az áramkört.
Elsőre nem ment. Szerencsére gyorsan észrevettem, hogy melegszik az 555.
Mint kiderült, a kimenetet (3-as láb) sikerült a tápfeszre kötnöm.
Utána azt csinálta az IC, hogy elindult a kimeneti magas szint (vagyis a triggerelés oké volt), de kikapcsolni nem akart.
Végül kiderült, hogy a 6-os és 7-es (időzítő R és C) lábat nem kötöttem össze....
Eddigre már egy másik 555-öt raktam be, szóval nem egyértelmű, de valószinűleg túlélte az első darab is a megpróbáltatást.Végül inverz védődiódát is raktam be (1N4007).
De amúgy tesztelés közben vagy jó 30-40 kapcsolást csináltam meg anélkül, és nem lett baja.Más (bár kapcsolódó):
Tudtok olyan hőbiztosítékot, ami nem a saját körét szakítja meg, hanem egy másik áramkört ?
A berakott relé egyik áramkörén a mágneszár van.
A másik áramkörre gondoltam hogy egy olyan hőbiztosítékot tennék, ami hiba esetén 0,5-1 perc után megszakítja a relé tekercskörét (azért nem a mágneszárat, mert az 1A-es, a relé tekercse meg csak 30mA).
Mivel az 555 kimenete egyben egy jelző is (a relé tekercsével párhuzamosan egy led is van), ezért nem vehetem 4-5 másodperc alá a bekapcsoltságot. (de az ideális igazából 10-20 másodperc lenne, hogy biztosan észrevegyék).
Ha ilyen hosszú bekapcsoltság 2x előfordul néhány másodpercen belül (erre pedig van esély), akkor már a leglomhább olvadóbiztosíték is kiégne. -
Batman2
őstag

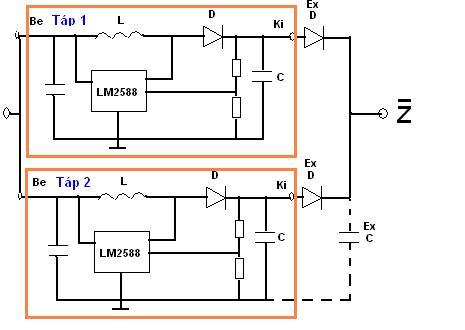

Vajon a tápokat diódával elkülönítve egymástól nem lehetne egy terhelésre kötni ?
Ekkor már nem kritikus szerintem, ha nem egy fázisban működnek mindig.Párhuzamosítás külső dióda nélkül:
Párhuzamosítás külső diódával:
Vélemény ?
A külső diódák után esetleg még lehetne egy külső puffer kondit is kötni, hogy a két tápból, különböző fázisban érkező pulzáló egyenáramot összegezve tovább simítsa. Plusz dióda nélkül a kapcsolási fázisok össze veszhetnek szerintem.
Üdv.
-
Batman2
őstag

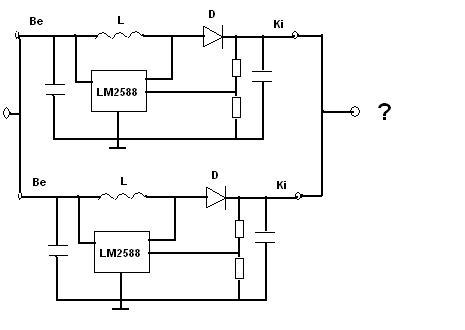

Az LM2588-as kapcs üzemű ICt hogyan lehet párhuzamosan kapcsolni, hogy nagyobb kimeneti teljesítményt kapjak ?
A doksija szerint lehet, erre való a Sync lába.
A doksija viszont csak annyit ír, hogy kössek rá külső órajel forrást és úgy szinkronizáljam, de nem igazán tudok 100-200KHz-es frekvenciaforrást rákötni.Úgy vajon lehet e szinkronizálni, hogy az egyik IC kimenetét kötöm (megfelelő illesztéssel-osztással) a másik IC Sync lábára, nekem ez lenne a lényeg, hogy egymással legyenek szinkronban, hogy a kimeneteket össze lehessen kapcsolni ! ?
Üdv.
-
Kernel
nagyúr
válasz
atesss #40388 üzenetére
555 már csak ilyen, GND irányú terhelésnél a B-E átmeneten eső feszültséggel számolni kell, ráadásul itt még két átmenet is van sorba (Q21-Q22):
Adatlapon is leírják, bár nekem úgy tűnik, van benne egy hiba, ahol nyíllal jelöltem:
Bizonyos esetekben az áramkör átvariálható, hogy a relé az IC kimenete és a + táp közé iktatva működjön, ekkor a kollektorkimenet húzza le a relét GND-re, amin kisebb feszültség esne (bár az adatlap szerint ez sem úgy tűnik). De ezt sajnos nem mindig lehet megoldani, hogy a kimenet fordított fázisban dolgozzon, ugyanakkor a kívánt működési célt is elérjük.
Egyébként én nem tudok egyszerűbb megoldást, mint betenni még egy tranzisztort, meg egy ellenállást, védődióda pedig kötelező.
-
atesss
addikt
Végül most raktam csak össze ezt az 555-ös monstabil áramkört, egyelőre dugdosós próbapanelen.
Így tökéletesen működik.
Bár csak egyetlen reed cső lett rákötve a saját kábelével, tehát a hosszú kábel hatásának tesztelése még hátravan.
Egy NE555P-t raktam be: [link]
A relét (KY5WK [link] ) közvetlenül kapcsolom vele.
Amit észrevettem: 5V-os tápról (egy PC táp) hajtva a relé már csak 3,5V-ot kap meg a kimeneten.
(5V 30mA-es a relé tekercse, vagyis nem egy nagy fogyasztásúnak mondható.)
Terheletlenül 4,5V körül van a kimenet.
Tudom hogy a jó megoldás egy kapcsolótranzisztor berakása lenne, de van egyéb ötletetek hogy ne kelljen ?
Pl. valami nagy árammal terhelhető 555-ös változat.
Bár adatlap szerint ez is tud 200mA-t, csak hát nem mindegy mekkora feszesés mellett.Jelenleg kapcsol a relé, de félek tőle, hogy ha a tápfesz kicsit is leesik, már épp nem fog. Vagyis nem megbízható így.
Plusz majd egy inverz védődiódát is lehet jó lenne berakni a reléhez. -
atesss
addikt
válasz
Lompos48 #40386 üzenetére
Amire 200m-es hatótávolságot írnak (pl. már az alsó kategóriában is jó párra ezt írják árgépen: [link]), azok mekkora essélyel működhetnek ?
A falak pontos számát nem tudom biztosra, lehet hogy kettővel megúszható.
Egy külső, tehát fő-fal kb. milyen arányban vehet le a jelből ?
Sajnos valószinűleg beton, és nem tégla. -
zetecR
addikt
Sziasztok,
adott egy Millenium DVD játékos.
Gyakorlatilag nem volt használva, mindössze pár órát ment.
Azonban olyan gondja van (talán már a kezdetek óta), hogy fehér/világos kép esetén hangosan, sötét/fekete kép esetén halkan zúg a TV hangszóróin keresztül.
Először kábelre gyanakodtam, mert a Scart kábel mozgatásával változott a zúgás intenzitása, azonban kábel csere után is megmaradt a zúgás.A készülékházban a Scart aljzat forraszai jónak tűnnek, mi mást érdemes megnézni rajta?
-
atesss
addikt
Egy vezeték nélküli csengőt kellene beüzemelnem kb. 50-70m, és jó pár fal távolságban.
Mi az, amivel ilyen távolságot is - megbízhatóan - át tudnék hidalni ?
Elsősorban boltban kapható dologra gondolok, nincs most időm ehhez külön elektronikát csinálni.
Nem baj, ha drágább a dolog, csak működjön. -
Lompos48
nagyúr
válasz
Kernel #40375 üzenetére
A 7.5V az R2 és potméterek által alkotott osztó eredménye. Az IC-ben egy opamp plusz tápjára meg egy npn open kollektorára megy, ott nincs ilyen referencia. Természetesen lehet használni a nagyobb potmétereket, de akkor "illene" söntölni egy 7.5V-os Zenerrel azokat. Nagyobb feszültséggel (mert ez a potméterek növelésének gyümölcse) eltolódnak komparációs szintek, a kijelzés nem lesz ugyanaz.
-
Batman2
őstag
Hi

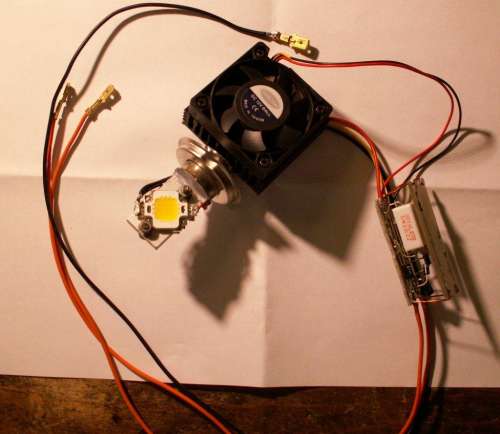

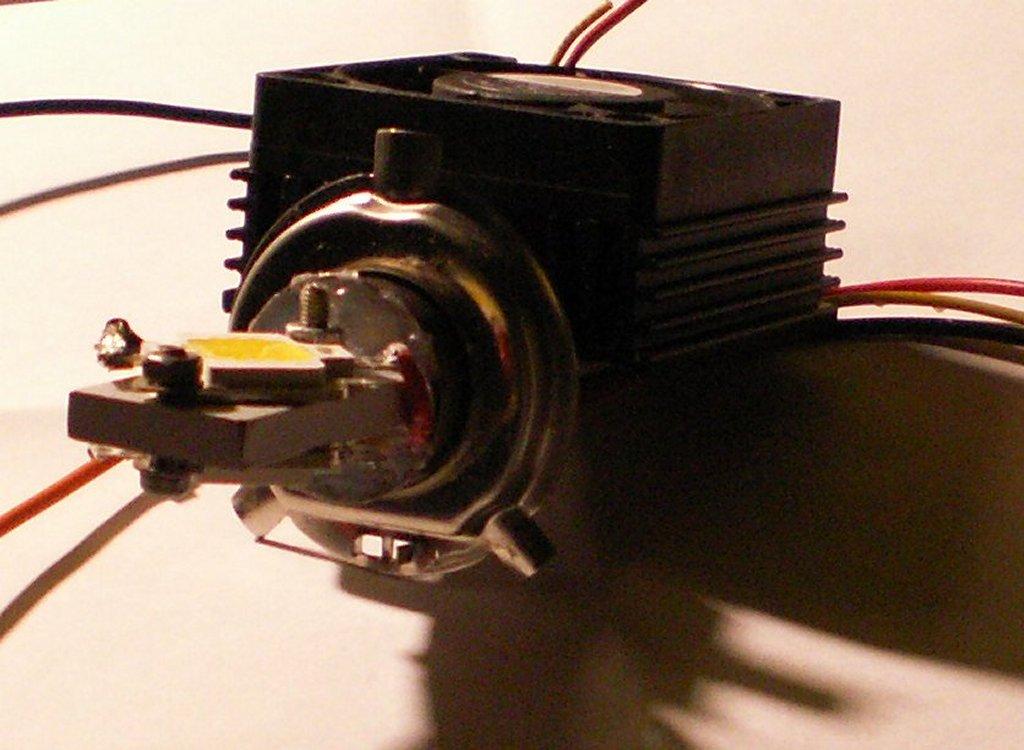

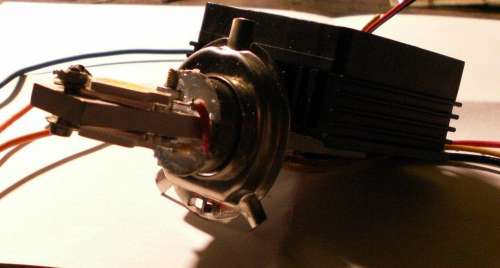

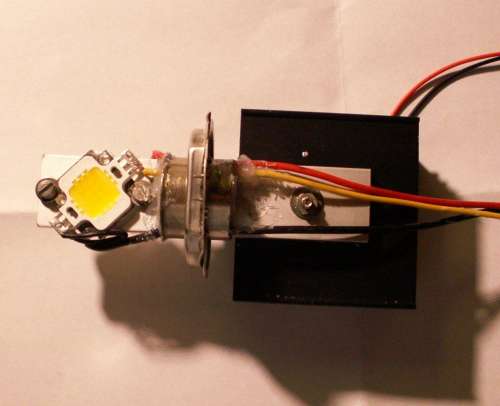

Gyártottam egy LEDes H4-es lámpát a járgányomba (öreg merci), de a hűtőborda igen nehezen helyezhető el a burkolat alatt.
Azon felül meglepett a járgány elektromos rendszere,mert az éppen nem üzemelő ízzószálat leföldeli, ez pedig elsőre számomra meglepetést okozott mert elkezdett füstölni az egyik előtét ellenállás, a LED meg nem úgy világított, mint kellene.
Azért egy-az-egyben nem váltja ki az ízzót, kicsit más a szórásképe, de más a fényforrás (LED chip) sugárzási szöge, karakterisztikája is, mint az ízzóé.
Azon túl a 3000-3200K színhőmérsékletű LED vörösebb fényt ad, mint a halogén ízzó, pedig kicsit fehérebbet szerettem/vártam volna.A jelen kialakításban egy-az-egyben csatlakoztatható a H4 ízzó helyére, nem kell semmi átalakítás (mármint elektronikailag)
Működése: tompitottnál csak a felső LED chip világít (100%-on), tűvolságinál alsó-felső LED chip megy, de mindkettő csak olyan 65%-kal.
Hűtés: alu hővezető sín és alu borda + ventilátorAz alap ötletet a netről vettem.
Üdv.
-
Kernel
nagyúr
válasz
d3lete #40371 üzenetére
Ennél mindegy, hogy 2k vagy 20k, mert csak a 7,5V tápot osztja, a műveleti erősítő bemenete pedig ehhez képest jóval nagyobb impedanciájú, vagyis gyakorlatilag nincs hatással a potméterrel beállított feszültségre. Nem tudja elhúzni, módosítani.
Esetleg az fordulhatna elő, hogy a nagyobb ellenállás miatt jobban felvehet külső zajokat, zavarokat, de az ellen szükség esetén lehet védekezni a csúszkára kötött szűrőkondenzátorral.

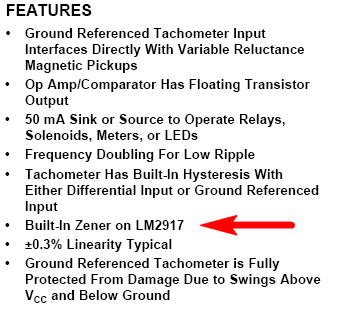

7,5V pedig úgy látom azért áll elő, mert az LM2917 belsejében egy Z-dióda van, ami ezt beállítja.
-
d3lete
aktív tag
Sziasztok! történik valami változás ha 2kilos poti helyett 20kilóst teszek? Finomabb vagy durvább lesz?
-
Kernel
nagyúr
válasz
Kernel #40367 üzenetére
Egyébként itt látszik az is, hogy a 14VA szériánál 100mA értékű lomha biztosítékot ajánlanak védelemként:
A teljesebb kép kedvéért még azt is megemlíteném, hogy előbb leírt bekötés csak az EI magos (közös csévéjű) primer esetére vonatkozik.
Kétoszlopos trafónál az érdekesség kedvéért direkt "szembe" kell kötni a két félre osztott tekercset, mert úgy áll elő a megfelelő helyzet, vagyis egymás indukciójának erősítése. Fordított esetben a tekercsek olyan erővel hatnak egymás ellen, hogy egy ekkora trafó már durva zárlatot képez, automatát rögtön nyomja le:
-
Kernel
nagyúr
válasz
szaszayanou #40366 üzenetére
A Puskás-trafóból indultam ki, ami nekem is van, valamint más, külföldi típusnál is úgy volt kiképezve, ahogy már említettem.
Ilyen Makrai-trafóval még nem találkoztam, szerintem elég agyatlan megoldás, mindamellett a trafón feltüntetik, fekete pontokkal jelölve, a tekercs kezdőpontját. Ez egy egyezményes jelzés, trafóknál, tekercseknél.
Így ha nem is a legjobb az elrendezés, de szakmailag mégsem lehet belekötni, mert a jelzések ott vannak. Soros kötésnél az egyik tekercs elejét kell összekötni a másik végével:
Ha nálad a hibás kötés ellenére nem verte le azonnal a biztosítékot a lakásban, az valószínűleg a viszonylag kis teljesítménynek köszönhető, mert komolyabb trafónál ilyet nem lehet eljátszani.
Viszont a primerkörbe iktatott, jól méretezett biztosítékkal elvileg kivédhető lenne egy ilyen eset. Vagy meg kell még nézni a helyes kötéssel, hátha még nem égett le a primer.
-
atesss
addikt
Üdv !
Egy hangtároló IC-s lejátszón gondolkozok.
Egy kapcsolót bekapcsolva (illetve valószínűleg ez több, és lehetőleg nem is két hanem több állású kapcsoló lesz sorban; de ez most igazából nem lényeges) folyamatosan kell működjön a kb. 15-20 másodperces lejátszás.
A hang gyakorlatilag egy Morse kód lenne, de AVR nélkül nem jutott eszembe jobb ötlet a hangtárolónál.Tehát amit találtam: [link]
A Kit PDF-es leírásában is benne van egy pár infó, de itt van az IC adatlapja is: [link]
Ami problémásnak tűnik:6.oldal, PIN Description:
PLAYE[1] - 3 - Edge-trigger Playback:
A playback operation starts when
this input detects a LOW going signal exceeding the
specified debounced time. This pin has an internal pull-up
device[2].
PLAYL[1] - 4 - Level-trigger Playback:
A playback operation begins when
this input detects a LOW going signal and remains at LOW.
Playback stops when the signal returns to HIGH. This pin
has an internal pull-up device[2].Illetve 9. oldal - Functional Desription:
2. Edge-trigger playback
A playback operation starts from the beginning
of the memory when PLAYE detects a LOW going
signal exceeding the specified debounced time. Pl
ayback continues until an EOM marker is
encountered. Upon completion of a playback cycle,
the device automatica
lly powers down and enters
into standby mode.
During playback, a subsequent LOW going signal will
terminate the current
playback operation.
This pin has an internal pull-up device[2].
Holding this pin LOW after playback operation will increase
standby current consumption.3. Level- trigger playback
When PLAYL switches from HIGH to LOW and stays
at LOW, a playback star
ts from the beginning of
the memory until either an EOM marker is r
eached, then it automatically powers down.
If PLAYL is pulled HIGH any time during playback,
the playback operation st
ops immediately and the
device enters into the power-down mode.Jól sejtem, hogy hiába hagyom magas szinten a PLAYL-t, attól még nem fog folyamatosan - elölről újrakezdve - lejátszani ?
-
daninet
veterán
Üdv!

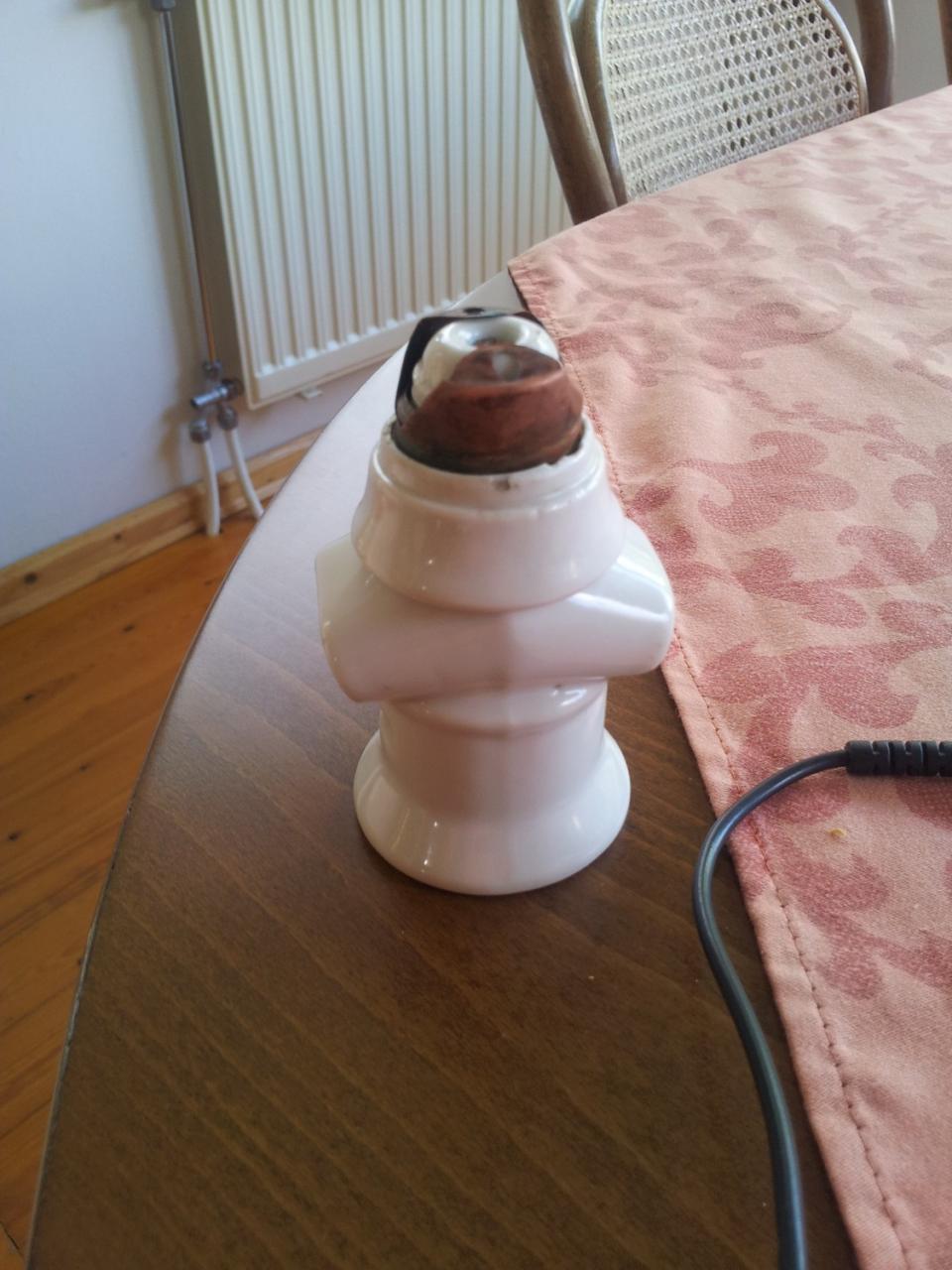

Edison típusú régi izzót szeretnék a szobába, izzó is van már, most a foglalatot csinosítgattam, viszont gyanús, hogy hiányzik egy része.
Nagyon tetszik ez a régi foglalat, viszont nem teljesen értem ezt hogyan lehet/lehetett szerelni, rögzíteni. A tetején levő réz körben egy pólus, a csavar a közepén a másik.
Egy régi stílusú fonott vezetéken lógna majd a mennyezetről, ehhez keresek most megoldást.
Aki látott hasonlót tudna segíteni? -
Kernel
nagyúr
válasz
szaszayanou #40360 üzenetére
Ha szembekötik, akkor rögtön lenyomta volna a biztosítékot és egy voltot sem adhat le. Ezek úgy vannak általában kiképezve, hogy az egymás mellett lévő két lábat kell összekötni, így elrontani sem lehet.
-
Bohir
tag
válasz
Kernel #40357 üzenetére
Komoly műszerek híján feltöltöttem egyszerre mind a kettőt a tápegységről, majd a -terheletlen, vezérlés nélküli- végfokokra csatlakoztattam mindkettőt (a biztosítékon keresztül), kb ugyanannyi idő alatt sültek ki 39V-ről indulva 2V-ig . A hang semmit sem változott az újabb kondival hangerőt is ugyanúgy kb. 70%-ig tekerhetem fel, szóval inkább visszarakom a régi TESLA-t. Velem egyidős (megnéztem 84-85-ig gyártották). Ha ennyit kibírt akkor nem hiszem hogy valami ócska szar lenne.
-
Kernel
nagyúr
válasz
krisztianAMG #40352 üzenetére
Az a gond, hogy az áram érzékeléséhez általában szükséges egy soros ellenállás is, amin mérhető az árammal arányos feszültségesés. Ez viszont a feszültség stabilitásába is beleszól, ezért az áramérzékelést nem a kimenet után, hanem előbb szokás beiktatni, hogy a negatív visszacsatolás korrigálni tudja a kimenet változásait. Vagy pedig engedményt kell tenni a stabilitásból, illetve belsőellenállásból. De az ideális feszültségforrásnak minimális a belső ellenállása.
Vagy például másik lehetőség lenne egy ACS712 Hall-elemes áramérzékelőre felépíteni valamit, ebből kapható 5, 20 és 30 amperes is: [link]
Ennek elhanyagolható a belső ellenállása, mégis tud áramot mérni, ez a trükkje. További kérdés a kapcsolóelem: FET, relé, igény szerint.
-
Kernel
nagyúr
Méréssel lenne jó meggyőződni, csak megfelelő műszer hiányában az is problémás. Multiméterrel a diódavizsgáló sípoló hangját is meg lehet figyelni, közben ide-oda felcserélve a lábát, másik kondenzátorral is összehasonlítva.
Ha kisebb a kapacitás, rövidebb a sípolás ideje. Ez persze csak egy saccoló módszer, de a gyakorlatban a durvább hibákat kimutatja. Másik dolog, hogy erősítőnél a puffer hibája jól hallható, zúgó hang formájában a hangszórón. Enyhe kapacitáscsökkenés viszont még nem. A terhelés hatására növekvő búgást pedig elnyomja a zene, persze minőség szempontjából az hátrányos lehet.
Vagy oszcilloszkóppal lehetne látni a táp hullámzását, illetve a kimeneten történő megjelenését, mérőjellel, műterheléssel.
-
darvinya
titán
válasz
FireKeeper #40354 üzenetére
SMD fecskendős pasztára, amire lehet fecskendő tűt felrakni.
pl: ez[link] -
PHM
addikt
válasz
FireKeeper #40354 üzenetére
Gondolom igen, bár én kisebb kiszerelést vettem, fecskendőben.
-
krisztianAMG
senior tag
Erre semmi ötlet?
-
Kernel
nagyúr
válasz
szaszayanou #40348 üzenetére
Le kell választani a szekundert, megmérni terhelés nélkül. Ha túlterhelés okozza a problémát, annak okát kell megkeresni.
Primert ilyenkor sorba kell kötni, itt még azt sem lehet mondani, hogy mondjuk az egyik felét fordítva kötötted volna, mert akkor durva zárlat lenne a hálózat felé. (A két tekercset nem szabad "szembekötni".)
-
Kernel
nagyúr
A korszerűtlenebb technika is belejátszik, de a Yageo egyébként is a gyenge minőségéről ismert, spórolós típus. Erősítőnél a pufferkondi áramimpulzusokra is igénybe van véve, igaz csak a hálózati frekvencia "lágyabb" impulzusairól van szó, ami nem ugyanaz, mint a kapcsolóüzemű tápoknál.
De mindent összevetve, a képen látható kis kondi egy erősítő puffereként igen vézna, valami komolyabb kellene oda.
Ez olyan dolog, mint amikor én a boltban kérek egy 100µ 50V-os kondit, elém raknak egy apró kis vackot, vékonyka lábakkal. De nekem mondjuk egy TV valamilyen tápkörébe kellene, ahol a kis vacak hamar kinyíródna, úgyhogy kérek helyette egy komolyabb kinézetű típust, ami ugyanolyan értékű, mégis szemre "szimpatikusabb", nagyobb. Vagy feljebb kell menni egy lépcsővel, mondjuk 63V-ra.
-
szaszayanou
aktív tag
Sziasztok!
Egy próbanyákos illesztés félét csináltam egy trafónak. Az a problémám, hogy a trafó egy perc után is nagyon melegszik, és a gyári 15V helyett kevesebbet lehet mérni a szekunder körén, kb. 5V-ot. 2X115V-os a primer része, ezért a két primer tekercset sorosan kötöttem be.
Elrontottam a forrasztást valószínűleg?
-
Kernel
nagyúr
válasz
BTminishop #40344 üzenetére
A viszonylag nagy áram miatt egyszerű soros huzalpotméterrel nem fog menni, ha sok a LED. A tápot kellene szabályozni, például egy ilyennel, vagy hasonlóval:
Itt az áteresztő tranzisztort igény szerinti áramra lehet méretezni, hűtéssel is ellátni. Mivel kapcsolóüzemű szabályzót bizonyára nem akarsz építeni, ez egy analóg szabályzó, ami melegedéssel jár, de pont így melegedne a soros potméter is, ilyen szempontból ugyanaz. Csak a potmétert hűteni sem lehet.
A tranzisztor B-E átmenetén eső feszültség miatt viszont a maximális kimenőfeszültség 4,3V körül alakul, így az 5V-ra számított ellenállásokat kisebbre lehet/kell méretezni.
Rajz forrása, leírás, panelrajz: [link]
-
PHM
addikt
válasz
BTminishop #40344 üzenetére
A kapcsolót célszerűen a pozitív ágba, a ledek elé kösd.
A potméter más tészta, ahhoz a ledek előtét ellenállásait (82 ohm)
is át kellene számolni. Erre térjünk vissza később szerintem.
"valahol elkell kezdeni."
Ez így van, senki sem születik a szakma mesterének.
Apránként kell haladni, s hogy sikerélmény is legyen, eleinte csak
egészen egyszerű dolgokat kell csinálni. A többi jön később. -
Bohir
tag
A két kondi között mi okozza ezt a méretbeli különbséget? Pusztán a 25+ év korkülönbség, vagy a felépítésükben van jelentős eltérés?
A régi egy TESLA TC937a 2000uF/50V, az újabb egy YAGEO 2200uF/50V pontos típust nem tudom.
Egy erősítő tápegységének (40V max 1,25A) a pufferkondija.Bocs hogy nem látszanak a feliratok, de beépítés után jutott eszembe hogy lefényképezzem, a régit meg nem is figyeltem hogy raktam mellé.
-
hdekakas
senior tag
Na, hátha itt tudja valaki az okot.
Olyan kérdésem lenne, hogy: Adott egy hangfal, amelynek a mélyládájába egyszerre több eszközt tudok csatlakoztatni.
Na már most ha egyszerre két eszköz is rá van csatlakoztatva, akkor az egyik input esetén elég hangosan búg. Mihelyst kihúzom a másik bemeneti eszközt, akkor megszűnik a búgás. Ha megcserélem, hogy melyik eszközt hova csatlakoztatom, akkor is ugyanaz az eszköz búg. De ha csak önmagában van, akkor nem búg.
Ezt mi okozza, és meg tudom-e valahogy szüntetni? -
darvinya
titán
Sziasztok
AC125/128 Ge PNP-nek Ge NPN megfelelője mi?
-
PHM
addikt
válasz
FireKeeper #40334 üzenetére
Pasztával könnyebb, hidd el. 1 óra alatt megszokod a használatát.
Eleinte én is sokat szivornyáztam az alkatrészek pozicionálásával,
és ez a megoldás vált be a legjobban.
Persze ha 3 kezem lenne... -
PHM
addikt
válasz
BTminishop #40332 üzenetére
Így csináld:
-
darvinya
titán
válasz
BTminishop #40332 üzenetére
Nem.
Amúgy ide is lehet közvetlenül feltölteni képet. -
BTminishop
aktív tag
válasz
BTminishop #40329 üzenetére
Valaki?
-
PHM
addikt
válasz
FireKeeper #40314 üzenetére
Szerezz be egy adag forrasztó pasztát és egy kis fecskendőt.
A fecskendőbe rövid, viszonylag vékonyabb tűt tegyél.
Az SMD alkatrészek egyik padjára rakj egy kicsit a forrasztó pasztából.
Így bal kézzel tartod az alkatrészt, jobb kézzel forrasztasz.
(Hegyes csipesz és pákahegy ajánlott a művelethez.)
A másik/többi lábat aztán már hagyományos technikával is forraszthatod. -
PHM
addikt
válasz
BTminishop #40329 üzenetére
Majd belejössz idővel, azért nem ördöngösség.
Más: Nem tudja valaki, hol lehetne megnézni az SMD alkatrészek kódjait?
Van egy tranzisztor, VS30 a kódja, s jó lenne tudni, valójában micsoda. -
BTminishop
aktív tag
Kösz! Húú hát nem nagyon vágom mi hogy
de majd belejövök akkor mindjárt lerajzolom a kapcsolást és felrakom,hogy jól csináltam-e.Akkor úgy csinálom,hogy a ledeket párhuzamosan kötöm és azokkal sorosan pedig ellenállásokat.Valahogy igy néz ki?
-
Ribi
nagyúr
válasz
BTminishop #40326 üzenetére
Nem így működik, 1 leden átfolyót kell megadni. Az nagyon max 30mA, de legyen inkább 20.
A nyitó áramra nem tudom, hogy ténylegesen a legkisebbet kell megadni, vagy az adott áramhoz tartozót.
Ha a nyitót az kb 2.3V.
Szóva 5V, 2.3V, 5, 20mA És akkor 27 ohm jön ki, szabványos a 33ohm.
Ez 330mW, ami azért nem kevés. A sima kis ellenállások ennyit nem bírnak. De egy nagyobb, 2Wos os melegszik ettől.
Vagy ahogy PHM írta annyi ellenállás ahány led.De ez feltéve, hogy bír ennyit.
Nem tudom hány ellenállásod van, de esetleg kísérletezhetsz, hogy hány ellenállással mennyire világít. -
PHM
addikt
válasz
BTminishop #40326 üzenetére
Nem.
Ledenként kell 1-1 db 82 ohmos ellenállás.
Minden leddel sorba kötsz 1 ellenállást, majd ezeket kötöd 5V-ra.
Ha 20mA-rel számolunk, akár 25 ledet is köthetsz az USB portra.
Az USB 2.0 aljzat maximum 500 mA-rel terhelhető. -
-
PHM
addikt
válasz
artiny #40315 üzenetére
Az IC adatlapja alapján kellene átvizsgálni az erősítőt.
Ehhez viszont a multiméteren kívül elektronikai alapismeretek
és némi gyakorlat is kellene.
Azt javaslom, próbálj keríteni valakit a környezetedben,
aki konyít az elektronikához.
Így, neten keresztül hetekbe telne, míg valamire jutnánk. -
Ribi
nagyúr
válasz
BTminishop #40322 üzenetére
Van segítség.
Sorba, vagy párhuzamosan is lehet kötni. Mivel kék, valószínű párhuzamosan egyszerűbb, viszont 680 ohmból kellene vagy 30 a max fényerőhöz.
Itt egy led leírása. Az első grafikonon (V - mA)-ből látszik, hogy mondjuk 20mA-hez 3.3V tartozik.
Ez egy 30mA-es led leírása, tiéd lehet nem bír ennyit. -
x1port
addikt
válasz
BTminishop #40322 üzenetére
A webkamerám lencséje körül 6 fehér víztiszta led van és úgy vakít mint az állat.
És ez is 1 usb-ről üzemel.
Szóval megoldható valahogy.
Majd itt a szakik segítenek Neked. -
Ribi
nagyúr
válasz
BTminishop #40316 üzenetére
32V trafót egyenirányítani kell, plusz egy potira ráeresztesz 32V-t eleve lehet hogy átüt, de ha nem akkor is 20mA mellett valószínűleg túlmelegszik. Sima kis potikat nem ilyenre tervezik.
-
x1port
addikt
válasz
BTminishop #40318 üzenetére
Annyit minimum.
De tegyél egy próbár,hogy hogy világít.
És ha lámpa akkor érdemes valami foncsoloztt megoldást kitalálni , ezzel növeled a hatásfokot.Esetleg 2 usb-ről dupla teljesítmény.
-
x1port
addikt
válasz
BTminishop #40316 üzenetére
Az usb-ről működő lámpa ötleted szimpatikusabb volt.
-
BTminishop
aktív tag
Sziasztok!
Változott a terv,találtam egy 32Vos trafótés arra szeretnék kötni LEDeket.Szerintetek hogy csináljam,van 620 Ohmos ellenállásaim is.Van egy 10K-s potméter,amivel szeretném változtatni a fényerősséget.Valakinek valami ötlete?
Tanácstalan vagyok.
üdv! -
artiny
őstag
azt amit irtál mar nem nagyon értem hogy mit kéne vele csinálni
hogy tudom azt leellenorizni....
Szerinted a TDA1558Q ez az erosito, ezzel lessz a baj hogy elmegy a hang az egyik felén? idíáig ment,az nem jelenti azt hogy akkor idáig azzal a forrasztással ami láthato a kepen hogy azzal nem volt baj csak csunyan nez ki?
Van forrasztom,azzal kene ujra forrasztani az azt az erosito csippet? vagy hogy kell ellenorizni a kibe meneteket?
koszonom a segitseged!
-
FireKeeper
nagyúr
válasz
BTminishop #40306 üzenetére
NYÁK rajzolásban tudok segíteni ha majd eljutsz odáig
más: felavattam magam SMD forrasztás terén. hááát, nem ez lesz a kedvenc műfajom
jobban el lehet férni, az tény, de ez a pepecselés meg szitkozódás ha épp elmászik a kis dög, nem nekem való. pedig "csak" 0805-ösöket használtam, az nem is a legkisebb... de muszáj leszek rászokni, mert méretre töredék a furatszerelthez képest.
-
PHM
addikt
válasz
artiny #40312 üzenetére
A hajszárítós melegítés csak ront a dolgon, az itt nem megoldás.
Szemre csak azt látom, hogy jócskán beleberheltek.
Itt a TDA1558Q adatlapjának letöltése, és a bemenetek-kimenetek
alapos átvizsgálása segíthet, különös tekintettel a végfok azon lábaira,
amik mintha egymással össze lennének forrasztva. -
artiny
őstag
megneztem a muanyag reszt ahol van a rugo,csipteto de nem lattam repedest, es a kis kivezetes belole sincs megszakadva.
csinaltam par kepet hatha Te látsz belole valmit, elegge ugy nez ki hogy szet van cincalva de ez igy ment mar féléve akitol kaptam.
http://i.imgur.com/3S0WX1O.jpg
http://i.imgur.com/eN3lkNs.jpg
http://i.imgur.com/2moi2iI.jpg
http://i.imgur.com/6n4HXBv.jpg
Melegitettem hajszaritoval kozelrol 5percig ,de nem javult tole (ott ahol van a muanyag es a sok csunya forrasztás a muanyag -nal)
-
artiny
őstag
Ez ilyen csiptetos,...
feltoltom ujbol a kepekethttp://i.imgur.com/QL5Tyla.jpg
http://i.imgur.com/Q1ykCng.jpg
http://i.imgur.com/7N28T3X.jpg -
artiny
őstag
Helo,
hogy allapitsam meg hogy mi lehet a baj az erositovel? Egy LEPAI LP-838
Az egyik bemenetre ha radugom a hangfalat akkor veretlenszeruen ki kapcsol a hang egy kis recsegessel van hogy visszajon. (csereltem hangfalat es mindig csak annal az egy bementnel jon elo)
Levettem a fedelét de nem lattam puppozott kondikat. Multimeterrel meregettem a lap hatuljá ahol be voltak rajzolva a kondenzátorok fixxel (egy szerelotol vettem meg annak idejen) de a két végére erintve a multimeter nem sipolt ahol csak egy csík volt rajzolva ott viszont igen.
Ezt talaltam: (bar nem biztos hogy tejlessen megfelel a valosagnak)
http://svetelektro.com/modules/Forums/download/file.php?id=48224&sid=f3d2bba56330f00cfff637fef9a8e2bb&mode=viewhttps://www.dropbox.com/sh/hsr75n5c9emy9dz/UC1QOonW_i ez meg par kep szetszedve
-
Ribi
nagyúr
válasz
BTminishop #40306 üzenetére
Első körben próbáld ki, hogy 1 ellenállással mennyire világít. Aztán ráérsz nyákot rajzolgatni.
-
PHM
addikt
válasz
BTminishop #40304 üzenetére
Ledenként 1-1 75-100 ohmos ellenállásra lesz szükséged.
A 6,2 ohmos ellenállásokkal most nincs mit kezdeni. -
BTminishop
aktív tag
620 Ohmos ellenállásaim vannak.
-
PHM
addikt
válasz
BTminishop #40298 üzenetére
Azért azt csak tudod, hogy hogy néznek ki. Esetleg képet is rakatsz be róluk.
Gyanítom, hogy közönséges 5mm-es, 20 mA-es ledjeid vannak,
de ez ugye nem biztos.
Mindenesetre ha kék, vagy fehér ledjeid vannak, azokat egyenként
tudod az 5V-rs kötni, 1-1 előtét ellenállással.
Új hozzászólás Aktív témák
- Melyik tápegységet vegyem?
- Androidos fejegységek
- Formula-1
- Xbox Series X|S
- Folyószámla, bankszámla, bankváltás, külföldi kártyahasználat
- Képregény topik
- Házi barkács, gányolás, tákolás, megdöbbentő gépek!
- BestBuy topik
- Battlefield 6
- Fortnite - Battle Royale & Save the World (PC, XO, PS4, Switch, Mobil)
- További aktív témák...
- BESZÁMÍTÁS! Gigabyte B450 Aorus R7 5800X 32GB DDR4 512GB SSD RTX 4060Ti 16GB Zalman N5 MF CM 650W
- Gamer Notebook! Csere-Beszámítás! Asus Tuf F15 FX506H / 11400H / RTX 3050 / 16GB DDR4 / 512 SSD
- GYÖNYÖRŰ iPhone 12 mini 128GB Black -1 ÉV GARANCIA - Kártyafüggetlen, MS3328, 94% Akkumulátor
- Bomba ár! HP ZBook 17 G2 - i7-4710MQ I 16GB I 256GB SSD I Nvidia VGA I 17,3" FHD I Cam I W10 I Gari!
- DELL PowerEdge R630 rack szerver - 2xE5-2680v4 (28c/ 56t, 2.4/3.3GHz), 128GB RAM, 10G, áfás szla
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft.
Város: Budapest
