Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#42000
#22145024
törölt tag
dvdbackuper
#41999
#22145024
törölt tag
válasz
dvdbackuper
#41999
üzenetére
bga-rework topikban több szerencsével járhatsz
-
#41999
dvdbackuper
őstag
dvdbackuper
őstag
Megbízható, VGA javítással foglalkozó szakembert keresek!
-
tornas
őstag
válasz
Keeperv85
#41997
üzenetére
Nem azonos a kettő. A készenléti kör 5 V-ját azt mindig az alaplapi csatlakozón található lila és a fekete drótok között méred. A PG jelet legtöbbször csak elindult tápnál tudod mérni (kb. 5 V az is, de annak nincs névleges terhelhetősége), de vannak olyan tápok is amiken üresjáratban nem mérhető a PG-je (NLO - No Load Operation).
-
Keeperv85
nagyúr
-
tornas
őstag
válasz
Keeperv85
#41993
üzenetére
Az ATX tápoknak van egy készenléti köre is, ami folyamatosan ad 5 V-ot (kb. 2 A terhelhetőséggel), még a PC kikapcsolása (de nem áramtalanítása) után is. Az alaplapi LED biztosan és az egered is kaphat innen kakaót. Ez utóbbi alaplap-beállítás függő is lehet. Sőt, még az USB portok is kaphatnak innen áramot, vagyis kikapcsolt gépnél is töltheted a telefonodat.
-
Keeperv85
nagyúr
válasz
mr_ricsi
#41994
üzenetére
"Egyébként elég érdekes a hozzáállásod! Ha be tudod bizonyítani, hogy valamiben tévedtem, akkor az a te tévedéseidet semmissé teszi
"Nem teszi, ellenben azt bebizonyítottad te magad, hogy te nem szimplán tévedsz, hanem most igyekszel megtanulni ezt az egészet, lehet hogy csak újra... Ezt nem tudhatom. Nem kétlem hogy esetleg csak megkoptak az ismereteid már, de mostanra éppen ideje őket neked is frissíteni.
"Itt linkeltél egy cikket, amiben ezt olvashattad: "Ha túlmerül az akkumulátor, akkor a saját töltőjével nem hozható már vissza."
Itt pedig ezt olvashatod: "
"Lítium-bázisú cellák 2,5 V alá történő kisütésekor a beépített védőáramkör lekapcsolja a terhelést.""Feltételezhetően az első cikk írója arra gondolt, mikor már a védelem ellenére is túlmerül a cella. Pl. a természetes önkisülést is figyelembe vette. Tudom: a Li-Ion akkuknál nagyon hosszú idő, de nem zárhatjuk ki.
"El kell hogy keserítselek! A googleon 4370 db magyar nyelvű találat van a "nagyfeszültségű áram" kifejezésre, ezért sajnos nem az én nevemhez fűződik."
Inkább örülj neki, ha nem tőled indult ki, mert mint fogalom helytelen. Ilyen nem létezik. Soha nem is létezett. Legalábbis szakmailag nem éppen helytálló.... sőt!
-
mr_ricsi
veterán
válasz
Keeperv85
#41978
üzenetére
"Azért a kolléga elfelejtette linkelni a saját dolgait szépen:"
Parancsolj, a teljes téma:
[#3909]
[#3925]
[#3928-#3931]
[#3942-#3946]
[#3948-#3949]
[#3952]
[#3958-#3961]
[#3965]
[#3970-#3971]
[#3973-#3985]
[#3987]
[#3989-#3991]
[#3995]Egyébként elég érdekes a hozzáállásod! Ha be tudod bizonyítani, hogy valamiben tévedtem, akkor az a te tévedéseidet semmissé teszi
"Érdekes, nem?"
Itt linkeltél egy cikket, amiben ezt olvashattad: "Ha túlmerül az akkumulátor, akkor a saját töltőjével nem hozható már vissza."
Itt pedig ezt olvashatod: "
"Lítium-bázisú cellák 2,5 V alá történő kisütésekor a beépített védőáramkör lekapcsolja a terhelést.""De a kedvencem a nagyfeszültségű áram, mint fogalom bevezetése"
El kell hogy keserítselek! A googleon 4370 db magyar nyelvű találat van a "nagyfeszültségű áram" kifejezésre, ezért sajnos nem az én nevemhez fűződik. -
-
Keeperv85
nagyúr
-
dave0825
őstag
Értem, nagyon szépen köszönöm, holnap benézek a boltba, veszek egyet, és (remélhetőleg a héten megjönnek a ledek amit rendeltem 10db-osat ebay-ről) bekötöm a héten, majd írok, hogy milyen lett, de biztosra veszem, hogy jó lesz
Itt múltkor is segítettek a problémámat megoldani Köszönöm még egyszer. -
Keeperv85
nagyúr
Nem tudtam, hogy csak a linkelt hozzászólást futottad át, vagy volt türelmed végigrágni magad az egészen.
Ha végigolvastad, láthatod hogy én többször is írtam, hogy valóban tévedtem vagy rontottam el "képletet" is a hirtelen meggondolatlanságból eredően."Nem mellesleg meglehetősen kínos úgy dobálózni a végzettségekkel - legyen az műszerész, technikus vagy akár mérnök -, életkorral, esetleg a több évtizedes 'szakmai gyakorlattal', hogy mellette égbekiáltó marhaságokat ír le az emberfia (akinek nem inge, ne vegye gatyára)"
Igen, valóban az, de én személy szerint nem azért írtam le, hogy van végzettségem, mert dobálózni szerettem volna vele, csupán azért, mert nyilván nem fél disznóért vettem. Tévedni tévedek, mint általában az emberek többsége, de azért a "nagyfeszültségű áram" még mindig piszkálja a fantáziám mi lehet. Nekem nincs évtizedes szakmai tapasztalatom, alig van 7 éve annak is, hogy meglett az utolsó szakmám, ez idő alatt ~3évt foglalkoztam csak az elektronikával és hát felejtek így gyakorlás nélkül. Annyit viszont nem, hogy az állítólagosan hiányos fizikai tudásom ellenére sem keverem össze az áramot a feszültséggel...
-
ViZion
félisten
Sziasztok! Voltam itt anno, vagy lehet a moddingosban, de sok válasz nem volt, ill. nem tudtam hasznosítani.
Feladat: adott a PC-ben 12 V-ról táplált ventivezérlő, ami kapcsolja a ventiket, szivattyút. Namost az kellene, hogy lekapcsoláskor még működjön pár percig. Legegyszerűbb megoldás a saját táp + relé a ventivezérlő elé. Ahogy néztem Conradon, vannak olyan monostabil relék, amikkel lehetne a 12 V-ot, vagy még ideálisabb esetben a 230 V-ot a táp előtt megszakítani. Vezérlő jel a PC táp 5 V vagy 12 V is lehetne.Valami pontosabb típust tudna valaki ajánlani? Elég sokféle van...
-
#41986
szabifotos
senior tag
darvinya
#41917
szabifotos
senior tag
válasz
darvinya
#41917
üzenetére
Ilyet, ilyet, ilyet és ilyet rendelnék, de nem nagyon találtam máshol ennyiért...
MÁS: RGB led szalagot hogyan célszerű autóban használni? EZT találtam, de elég drága. Ebayen nem találtam. Az ebayen kapható párszáz forintos trimmerrel ellátott fesz. step down modulok nem jók erre a célra? Esetleg szivargyújtóról nem stabilabb a fesz?
Vagy mit ajánlotok?Köszi a segítséget.
-
CPT.Pirk
Jómunkásember
válasz
Kernel
#41977
üzenetére
Hmm, valami még tuti nincs rendben a földelések környékén. Ha leszerelem a problémás panel hűtőbordáját a fém házról, akkor megszűnik a gerjedés. Ha egy darab dróttal összekötöm a házzal, akkor meg gerjed amíg le nem veszem.
A borda festett, nem raktam csillámot a borda és a tranyók közé csak hővezető pasztát, csavar furat sem fém belül, de nem is mértem átvezetést a tranyó lábak és a fém részek között. Legalább is egyenáramon nem.Kernel: igen, meg is fogom csinálni amint megtaláltam a csillámokat.
-
And
veterán
válasz
Keeperv85
#41978
üzenetére
Azért szép, hogy nem nézed ki belőlem, hogy ha már hozzászólok ahhoz a parázs vitához, akkor előtte kicsit beleolvasok abba a topikba. Igen, többen is írtatok szakmai 'érdekességeket', nem csak te. A legszebbeket kétségkívül egy másik kolléga adta elő, roppant hiányos ismeretekkel, viszont annál nagyobb elánnal. Ez pedig elég rossz kombináció
.
Nem mellesleg meglehetősen kínos úgy dobálózni a végzettségekkel - legyen az műszerész, technikus vagy akár mérnök -, életkorral, esetleg a több évtizedes 'szakmai gyakorlattal', hogy mellette égbekiáltó marhaságokat ír le az emberfia (akinek nem inge, ne vegye gatyára).. -
-
-
Kernel
nagyúr
válasz
Keeperv85
#41978
üzenetére
Az akku belső elektronikája megszakítja a túlmerült akkuhoz a kapcsolatot, egy kapcsoló FET által.
De nem teljesen, valószínűleg egy ellenálláson keresztül még tud folyni áram, ennek köszönhető, hogy túlmerült akkut is fel lehet tölteni. Csak ilyenkor úgy kell hagyni egy ideig, látszólag nem történik semmi, nem jelez töltést, de órák múlva elindulhat. Én konkrétan találkoztam már ilyen esettel.
-
CPT.Pirk
Jómunkásember
válasz
Kernel
#41977
üzenetére
Igazad van, tényleg nagy frekin gerjed az egyik panel. Az az érdekes, hogy mielőtt beépítettem, mindkét panelt beállítottam és megnéztem spektrum analizátorral hogy mi a helyzet, ott mindkettő jó volt. Pontosan az a gerjedés van most is, ami akkor volt, mikor még nem volt beállítva a kimeneti offszet értéke.
Vagyis szerintem ki kell szednem a panelt a helyéről, és újra beállítani úgy, hogy a társa a helyén marad. Azt mondjuk nem tudom, hogy mi mászhatott el, masszív sok fordulatos potik vannak bent. -
Keeperv85
nagyúr
-
Kernel
nagyúr
válasz
CPT.Pirk
#41975
üzenetére
Nagyfrekvenciás gerjedésre utaló jelenségek, aminek vannak hallható, kisfrekvenciás összetevői is.
Barkácsolt erősítőknél nem ritka eset, hogy a kimeneten NF jel áll elő, ami felizzít például egy zseblámpaizzót, skálaizzót. Ma már ilyen izzók persze nem nagyon akadnak kéznél, de régen így is tudtam indikálni a problémákat, amikor még szkóp nem volt.
Bár ez fordítva kezdődött, először csak azért raktam rá izzót, hogy érdekesebb legyen, ahogy a hang ütemében világít valami. De volt olyan eset, amikor kivezérlés nélkül is izzott, többé-kevésbé, itt bukott ki, hogy valami van még a hangon felül, ami nem hallható, viszont káros, a végfokot feleslegesen fűti, hangminőséget rontja.
-
#41976
Dr. Romano
veterán
Kernel
#41972
Dr. Romano
veterán
-
CPT.Pirk
Jómunkásember
Szóval még mindig a JLH 75W-s kapcsolása a téma nálam.
Jelenség:
Totál csöndben van mindkét oldala az erősítőnek, de ha valamelyik tápághoz hozzáérek a multiméterrel fesz mérő állásban akkor pattan egyet, majd elkezd zúgni, vagy furcsa hangokat adni. Ha lekapcsolom a kimenetről a hangfalakat az előlapi váltókapcsolóval majd vissza, akkor általában abbamarad. Majd ha hozzáérek, akkor megint csinálja.
Meg magától is rá tud kezdeni, továbbá szaggatott jelleggel is tud pattogni az egyik oldal.
Ha a csönd állapotában zene szól, akkor kicsit nagyobb hangerőn is lezajlik ugyanez.Mi lehet a gond? Amíg egymagukban voltak próbálva az erősítők a beállítás alatt, addig nem tapasztaltam semmi ilyen hibát.

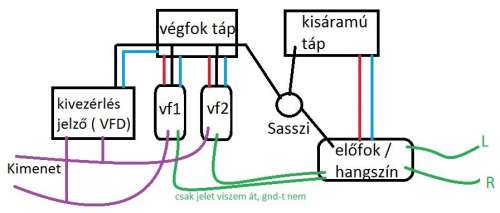

A sasszi a szerkezet fém vázának egyik pontja. -
And
veterán
válasz
mr_ricsi
#41973
üzenetére
A #3999-es hozzászólás utolsó bekezdésében írtakra ("Tehát az áramgenerátor esetében az áram a terhelő ellenállás függvénye [..]") reagálva: azért itt még vannak problémák.
A telefonok Li-xx akkumulátorainak töltéséről, az akkuban lévő 'töltésvezérlőről' (ami valójában nem az!) pedig szintén meglehetősen érdekes állítások hangzottak el. -
mr_ricsi
veterán
Előzmény: [(#3999) Keeperv85]
(Azon a topicon egy OFF téma nagyra hízott, ezért Moderátori javaslatra itt próbáljuk folytatni)A linkelt ábra helyes, csak éppen rosszul értelmezed. A képletet át kell rendezni: Ukapocs=Io x Rb
Így megkapjuk a terheletlen (nem ideális) áramgenerátor kapocsfeszültségét.
Az áramgenerátor árama mindig ugyanannyi, ezért áramgenerátor.
Hogy a terhelésre mennyi jut az áramból, azt a It= Io / ( 1 + ( Rt/Rb )) képlettel lehet kiszámolni.
Rövidzárnál az Rb helyére 0-t helyettesítve kiderül, hogy It=Io, vagyis a generátor teljes árama a rövidzáron folyik át."Az már más kérdés (sehol nem írtam az utolsó hozzászólásomban hogy ideális generátorokról van szó!!!!),"
Ennek az első harmadában írtad, de jelentősége nincs, mert a rövidzár estetén It=Io. Ez akkor is így van, ha ideális esetben végtelen az áramgenerátor belső ellenállása, és akkor is, ha nem ideális esetben "csak" nagy."A nem ideális, tehát valós esetben ez a határ a végtelen nagy áram lenne."
Csak a saját linkelt ábrádat kellene megnézned: az x tengelyen az egyik irányban 0-hoz tart az áram, a másikban pedig Io-hoz. Végtelen áram nincs sehol."Itt nem célja sem a topicnak sem nekem, hogy kiszámoljam mekkora hőt disszipál el az akku rövidzárban és hogy ezt képes-e még elviselni. Li-Ion esetén valószínűleg nem, tehát zárlat közben hamar leég."
Szerintem te nem érted, hogy az áramgenerátor micsoda. Erre azért merek gondolni, mert akkumulátorokat nem szoktak áramgenerátoros témában példának hozni. Az akkuk belső ellenállása tipikusan kicsi, ezért feszültséggenerátorral szokták modellezni. Legjellemzőbb adatuk a névleges feszültség -> ez is a feszültséggenerátoros jellegükre utal. -
#41972
Kernel
nagyúr
Dr. Romano
#41967
Kernel
nagyúr
válasz
Dr. Romano
#41967
üzenetére
Egydiódás hálózati egyenirányítás, határértékre méretezett kis puffer, kéttranzisztoros önrezgő oszcillátor a primer oldalon, ami a trafó segédtekercséről kapja a pozitív visszacsatolást. Túlterhelés hatására le tud állni vagy korlátozni, ezt is bizonyára betervezték a primerkörbe, de ezt így nem lehet pontosan 500 mA-re kalkulálni, csak közelítőleg.
A kimenetről egy optocsatoló szabályoz vissza az önrezgő áramkörre, ami biztosítja nagyjából az 5 V stabilitását, de csak Zener-dióda segítségével, ami nem tesz lehetővé olyan pontos szabályzást, mint a jobb helyeken alkalmazott TL431 söntstabilizátor.
Kimeneti puffer a lehető legkisebb kapacitású, elhasználódás során a szűretlen feszültség károsíthatja a rákapcsolt készüléket.
Trafó primer-szekunder nem szekcionált, vagyis nincs elválasztva biztonsági szigeteléssel, ugyanakkor védőföldes dugó sem kompenzálja ezt a hiányosságot. Így zárlat esetén a hálózati feszültség rákerülhet a kimeneti csatlakozóra.
Emiatt a csatlakozó fémrészek érintése kerülendő, töltés közben pedig a töltött készülék semmihez nem kapcsolódhat (pl. TV-hez vagy bármihez). A trafó hibája esetén ugyanis olyan zárlati kör alakulhat ki, ami a többi csatlakozó készülékben is kárt okozhat.
Hazai érintésvédelmi szabványoknak nem felel meg, szerintem. Nem azért, mert nem biztonsági trafós, ez önmagában nem akadály, de akkor viszont nem lehetne rajta érinthető áramköri rész, a kettős szigetelés szabályainak megfelelően.
-
-
dave0825
őstag
Rosszul fogalmaztam, de értettem hogy hogy kell
Mivel láttam, hogy a híd bemenete nincs megjelölve + v. - jellel, így gondoltam, hogy mindegy hogy hogy kötöm be, szóval mivel másik oldalra jelezve megfordul a polaritás, a led akkor is villogni fog. Értem, köszönöm szépen
Ha bemegyek egy elektronikai boltba, akkor mondanom kell hogy 12V-hoz kell, ugye? Még valamit kikötés kell? -
PHM
addikt
válasz
dave0825
#41964
üzenetére
Nem egészen.
Gyakorlatilag bármilyen graetz-hidat vehetsz, mind tudja, ami neked kell.
Konkrétan azért linkeltem azt a hidat, mert olcsó és rajta vannak azok a
jelölések, amik a rajzomon is szerepelnek.
Tehát:
- A híd két hullámvonallal jelzett lábát teljesen mindegy, hogyan kötöd be.
Ezek mennek ugye az eredeti visszajelző lámpa helyére.
- Magát a ledet viszont nem mindegy, hogyan kötöd be.
Ha drótlábú leded van, a rövidebb láb megy a "-" pontra.
De akkor sincs nagy baj, ha nem tudod azonosítani a led polaritását.
Ha nem működik, egyszerűen meg kell, cserélni a led lábait. -
#41968
CPT.Pirk
Jómunkásember
Dr. Romano
#41967
CPT.Pirk
Jómunkásember
válasz
Dr. Romano
#41967
üzenetére
Ezek kapcsoló üzemű tápegységek, a nehéz töltőid meg hagyományos, trafós dugasztápok. Utóbbiba jóval több fém kell, így a kapcsoló üzeműt favorizálják (hatásfok meg egyebeket most nem nézve).
-
#41967
Dr. Romano
veterán
Dr. Romano
veterán
Régi telefontöltőim komoly mérettel és súllyal rendelkeztek. Gondoltam megnézem milyenek ezek az 1$-os töltők amiket ennyire ajánlanak odaát.
Nos megérkezvén észleltem hogy ennek nem igazán van súlya, csoda hogy nem lebeg. Tölteni valóban tölt, aztán szétbombáztam és így néz ki belülről: 1 / 2 / 3
Gondolom ennél kevesebb alkatrészből már nem lehet összerakni. Vélemény? -
-
-
Kernel
nagyúr
válasz
CPT.Pirk
#41955
üzenetére

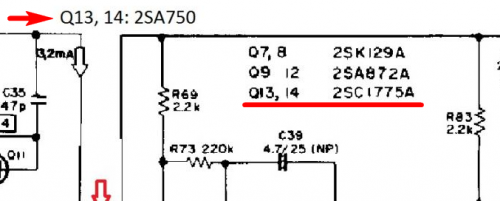

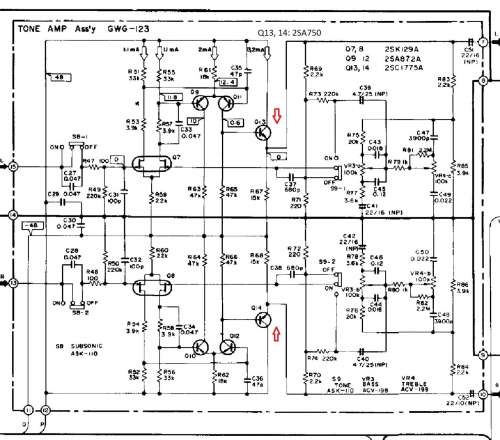

Nem tudom, honnan jött a PNP 2SA750, mert úgy látom, csak utólag írtad rá a rajzra.
De ott az eredeti felirat is, amit aláhúztam és az NPN.
Először egyébként az tűnt fel, hogy a rajz alapján ott egy NPN tranzisztornak kell lenni, emitterkövetőként. Attól függetlenül, hogy az elmosódott nyíl iránya nem vehető ki, szinte csak sejthető, de a rajzból kitalálható.
-
CPT.Pirk
Jómunkásember
2Sa750 cseréjére nem jó a BC556B?
A lábkiosztás nem stimmel, tükörképpel kell beültetni, a C és B lábakat meg meg kell cserélni. Gondoltam én, de nem lett jó a hangszínszabályzó kimenete, csak az egyik oldal szól.
Szerintem nem csesztem el a lábcserét, de az emitteren kint van a tápfesz (Q13 és 14 a rajzon), azaz elvileg nem nyitott ki a tranyó.Kernel: egyenlőre nem tapasztaltam a jelzett torzítást, most mindkét panel működött már az asztalon. További mérések majd a héten, a rendes műszerekkel.
-
Kernel
nagyúr
válasz
CPT.Pirk
#41951
üzenetére
Lehet nagyfrekvenciás gerjedési hajlam is. Hidegítő kondenzátorokkal lehet például küzdeni ellene, vagy szokott tartalmazni a kapcsolás olyan kiskapacitású kondenzátorokat, ami a nagyfrekvencás erősítést korlátozza, esetleg azt is lehet növelni, de csak módjával, nehogy a magasátvitel minőségének rovására menjen.
Meg a panel tervezésénél is lehet hibákat elkövetni, csatolás lép fel valahol stb.
-
PHM
addikt
válasz
dave0825
#41948
üzenetére

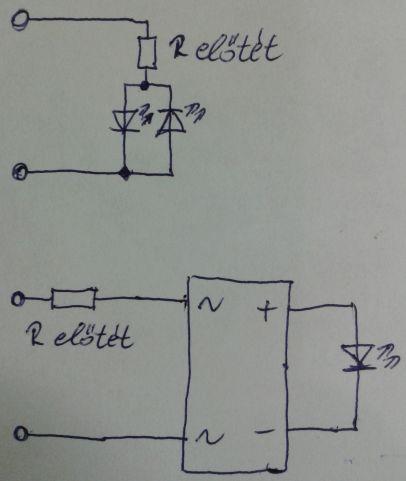

Erre gondoltam:
Mindkét megoldást használhatod, ízlésed szerint.
Az "R előtét" értéke attól függ, hogy milyen ledet használsz.
Ha ún. 12V-os ledet vettél a boltban, abban már benne van az ellenállás,
tehát ez esetben az "R előtét" kihagyható.
Ha sima, 5mm-es drótlábú leded van, akkor kb 20mA árammal számolva
az előtét ellenállás értéke 470-510 ohm, 1/4W.
Ha a 2 ledes megoldást választod, akkor elvileg a ledek azt is mutatni fogják,
hogy éppen melyik irányban indexelsz. -
CPT.Pirk
Jómunkásember
válasz
Kernel
#41950
üzenetére
Igen, akkor ezeket jól gondoltam.
Az milyen torzításnak a jele, ha a szinusz (csak a pozitív félperiódusban) jobb oldalán a csúcsot követő lejtős részen zsizsit mutat a szkóp? (értsd vastag a vonal, digitális szkóp) Ezt akkor láttam, mikor nagy amplitúdójú bemenő jelet adtam be, és az alapáram növelése hatására el lehetett tüntetni, de ott már jócskán emelni kellett, több száz mA-t. Vissza is vettem rögtön, most próbálkozom megkeresni a lehető legkisebb nyugalmi áramot, aztán nézem előjön-e megint ez a dolog.
-
Kernel
nagyúr
válasz
CPT.Pirk
#41949
üzenetére
Ez természetes, hogy hidegen még kisebb, várni kell, míg beáll a hőegyensúly és akkor beállítani.
A hűtőbordára rögzített kis tranzisztor épp a melegedés hatására növekvő nyugalmi áramot igyekszik kompenzálni, gyakorlatilag egy negatív hőfokvisszacsatolás. Enélkül előfordulhatna hőmegfutás is, vagyis a növekvő áram egyre jobban melegíti, amitől egyre feljebb szalad az áram és így tovább.
Az említett tranzisztor meg pont ez ellen szabályoz, de az is természetes, hogy nem kompenzál 100 %-ban.
Lehet menni egyébként 100 mA alá is, ha azt szeretnéd, hogy kevésbé melegedjen. Figyelve közben a keresztezési torzítást, szkóppal vagy akár fülre is jól kivehető, kis hangerőn, közelről hallgatva beszédet például.
-
CPT.Pirk
Jómunkásember
válasz
Kernel
#41946
üzenetére
Thx. Ha már nyugalmi áram meg keresztezési torzítás, lenne kérdésem azzal kapcsolatban.
Most már működő állapotban van az Ágoston könyves erősítőm (151-es oldal), de kicsit bizonytalan vagyok az alapáram beállítása dologgal. Azt írják, hogy 100mA-nél a keresztezési torzításnak már meg kell szűnnie. Ezzel nincs is gondom, de ha melegen 100-110mA körül stabil alapáramot állítok be, akkor a bekapcsoláskor hidegen ez 30-40mA-ról kb. másfél perc után áll be. Ezt így jól csinálom? Az alapáram beállító tranyó a hűtőbordára van rögzítve.
Kicsit tanácstalan vagyok, rendes tranzisztoros erősítőből ez a első nekem.
-
dave0825
őstag
Nekem egy kicsit részletesebben, számszerűen le tudnád írni ezt az egészet? Nem nagyon vagyok otthon ennyire a témában
Bocs :/
Szóval hány ohm-os ellenállás kell, és hogy kell graetz-hídat összerakni, illetve használni, bekötni? Ez egyébként mire lesz jó? Arra hogy akár fordítva is be lehessen kötni a ledet? -
PHM
addikt
Nekem nem kell bizonygatnod, magam is láttam anno TDA2020-at 2db
laposelemről üzemelni.
De úgy látom, még mindig nem érted a problémám.
Mindenki úgy hágja át a határadatokat, ahogy úri kedve tartja.
De:
Nem javasolja ezt másoknak, különösen akkor, ha azok kevésbé
járatosak a témában. Márpedig ilyen akad a fórumo(ko)n bőven.
Arról nem beszélve, hogy ennek az erősítőnek a hűtése is alul van méretezve.
Igaz, 12V táp mellett talán nem melegszik túl.
De biztos vagyok benne, hogy jó pár korrektebb erősítőt lehet találni az adott
feladatra hasonló árban az e-bay-en. -
Kernel
nagyúr
válasz
CPT.Pirk
#41945
üzenetére
Ideális esetben a tápfeszültség csökkenése csak a kivehető feszültséget, ezzel együtt a teljesítményt korlátozza be, erre szokták megadni a 10 % harmonikus torzítási határt. Nyilvánvalóan minél kisebb a tápfesz., ez annál hamarabb fog bekövetkezni.
B-osztályú végfoknál azonban a tápcsökkentés hatására általában (többé-kevésbé) csökken a nyugalmi áram is, amitől bejön a képbe a keresztezési torzítás is.
De ez egy folyamat, tehát ha például a katalógusadat szerint 12 V-ig garantálják (lényegében nem csak a nyugalmi áramot, hanem egyéb fokozatok megfelelő munkaponti áramát is), attól még simán előfordulhat, hogy 10, 11 vagy 9 V-on sem veszünk észre semmit. Különösen fülre, vagy akár még szkóppal sem.
Különös tekintettel a negatív visszacsatolás torzításcsökkentő hatására, ami akár még a keresztezési torzítást, vagy annak egy részét is képes kiszabályozni, bizonyos határig.
-
PHM
addikt
"12V a tápfeszültség alsó határa"
Ez volt a mondandóm lényege.
Erősítőt nem üzemeltetünk a tápfeszültség alsó határán, mert nincs tartalék.
Mi van, ha a táp egy akkumulátor? Vagy egy kisteljesítményű dugasztáp?
Elég egy kis feszültségesés, és nem garantált az erősítő normális működése. -
#41942
csabyka666
veterán
Kernel
#41938
válasz
Kernel
#41938
üzenetére
Akkor ez ennyi volt. Nem méricskélem, megy a leadóba. Azért köszönöm a segítséget. Tegnapelőtt még bizakodtam, mert elég szépen tartotta is a feszt, talán ha 3 tizedet esett egy éjszaka alatt, de ezek szerint valami most "elszakadt" benne, vagy lehet pont most lett cellazárlatos.
A módszer ettől függetlenül persze nagyon jó, ahogy mondtam már 3 akksit sikerült indítóképessé tennem, lehet írok egy bejegyzést róla, úgyis képekkel/adatokkal dokumentáltam a töltésüket.
-
PHM
addikt
válasz
CPT.Pirk
#41937
üzenetére
Nincs azzal gond, jó a TDA2030, csak 12V táphoz én is inkább a
TDA2003-ast javasolnám, ahogy te.
Bár ha nincs szükség nagy hangerőre, szerintem az LM386-os is megteszi.
Alapkiépítésben akár 2 kondenzátor is elég hozzá, + olcsó és valószínűleg
bármelyik alkatrészboltban beszerezhető. -
#41938
Kernel
nagyúr
csabyka666
#41928
Kernel
nagyúr
válasz
csabyka666
#41928
üzenetére
Ez már bele volt kódolva szerintem, a hosszú tárolás miatt károsodhatott.
Ráadásul úgy tűnik, hogy több cella, mert ha például csak egy cella lenne átvezetéses, akkor terhelés nélkül mérve, csak egy cellányi feszültséggel mutatna kevesebbet.
Amikor nekem volt cellazárlatos akkum, azt ki tudtam mutatni, hogy konkrétan melyik. A feltöltőnyílásokon keresztül, hegyes eszközzel benyúlva, cellánként mértem rá. De ilyet csak óvatosan, nehogy összezáródjon valami, védőszemüveget is ajánlatos felvenni.
Katonaságnál a rádióskocsink sofőrje véletlenül ráejtette a villáskulcsot az akkura. Rögtön szétrobbant, kinyílt az akku oldala. Ruháját szétmarta a sav, más baja nem lett.
Persze kicsit más a helyzet, amikor nyitva van a kupak, akartam is múltkor írni, csak elfelejtettem, hogy nyitott dugóval nyugodtan úgy lehet hagyni északára töltésen (jól szellőző helyen), nem tud robbanni.
-
-
Kernel
nagyúr
válasz
johniee
#41933
üzenetére
Eddig nálam a rekorder, 1 dolláros sztereó végfok:
http://www.ebay.com/itm/251448329153
De ez csak 5V-ot bír, azt viszont hídkapcsolásban és kapcsolóüzemben igyekszik maximálisan kihasználni, USB-tápláláshoz használatos, például.
Aki nem tud linkelni a fórumon, a böngésző reklámszűrőjét kell megnézni, egy példa: [link]
-
dave0825
őstag
Heló mindenkinek! Volt egy olyan problémám, ki is írtam ide, és sikerült is megoldanunk, hogy vettem ebay-ről egy ledes indexekhez való relét, és mind a 4 villogott a motoron, és nem aludt el. A "nem elalvásra" meglett a megoldás, ellenállást kellett párhuzamosan bekötnöm, most működik. Arra viszont, hogy miért villogott mind a 4 egyszerre tegnap jöttem rá: mivel index-visszajelző is van a motoron, abba meg égő van, az zavar be, ha kiveszem, tökéletesen villog úgy, ahogy kell.
A kérdésem az lenne, hogy hogy oldható meg, hogy az égő is működjön ledes indexekhez való relével?? Próbáltam sorban és párhuzamosan is kicsi és nagy ellenállásokat rákötni az égőre, de egyikkel sem lett jó (vagy ugyanúgy villogott mind a 4, vagy egyáltalán semmi, vagy csak az égő nem..)
Próbáltam, hogy ledet teszek az égő helyére, viszont úgy valahogy azért nem jó, mert ha pl. jobbra teszem ki, akkor működik, villog, ha balra, akkor nem, mert akkor megfordul a polaritás (valahogy). Szóval mindenképp a gyári égő a megoldás, hacsak nem lehetne megoldani, hogy a led fordítva bekötve is működjön. (Amire van esély, bár nem nagyon vagyok otthon a dologban, de múltkor használtam ilyen visszajelzőt egy gyárban, és annak mindegy volt, hogy a 24V-os tápra melyik polaritást hova kötöm.)Kernel, body007 ötletetek? Múltkor is Ti segítettetek, és sikerült is megoldani
De mástól is várok megoldást -
#41928
csabyka666
veterán
Üdv!
Tegnap egész nap ment az IMAX, szépen töltötte is a 12V 55Ah-s akksit, belement 15Ah-nyi töltés. Aztán lekapcsoltam, és ma reggel 7V-ot mértem rajta. Ez azért furcsa, mert tegnapelőtt is töltöttem egész nap, és másnap reggelre 11,80V volt rajta. (Tehát egy éjszakát állt.)
Most is tölti az IMAX, de még 9V-ig sem megy fel a fesz...
Mi lehet vele - egy éjszaka alatt megdöglött volna? -
#41925
CPT.Pirk
Jómunkásember
szabifotos
#41915
CPT.Pirk
Jómunkásember
válasz
szabifotos
#41915
üzenetére
Én pl. fogtam kidobott rossz gps antennák, wifi antennák kábelét és azt használtam pl. nagyfrekis jelek átvitelére. Ami jó volt gps meg wifi célra, az alacsonyabb frekin is jó lesz. Igaz én előnyben vagyok, nálunk hegyekben állnak az ilyen cuccok a cégnél.
Még a tápokat is ilyenen húztam be. -
Kernel
nagyúr
válasz
daninet
#41920
üzenetére
A kapacitás tizedének megfelelő áramot sokféleképpen elő lehet állítani, az sem egészen mindegy, mekkora kapacitású akkuról beszélünk. 12 V viszont kevés, 13,8 V-ra ajánlott feltölteni, vagy legfeljebb 14,4 V-ig.
Például autóakku csepptöltésére (csepptöltés a C/10 áramnál is jóval kevesebb) szoktam használni 12 V 500 mA dugasztápot, szivargyújtón keresztül becsatlakoztatva. De lényeges, hogy ez egy stabilizálatlan, vasmagos trafó + Gaetz-híd + puffer konstrukció. Gyakorlatilag a trafó saját belső ellenállása képezi a szükséges áramkorlátot.
Miután ezek csak a névleges adatok, üresjárásban 16 V-ra is felmegy. De amint rákötöm az akkura, az lehúzza a saját kapocsfeszültségére, majd lassan elkezd töltődni. Legyengült akkut egy éjszaka alatt fel tud húzni indítóképesre.
Attól nem kell félni, hogy az akkut 16 V-ig feltöltené, mert ekkora akkuval nem bír el egy ilyen kisáramú töltő, ami 12 V-on csak 500 mA-t ad le, majd egyre csökken az árama, ahogy nő a kapocsfeszültség, így még a 14 V-ot sem éri el, több nap alatt sem.
Viszont az is igaz, ha például 10 V-ra merült akkura töltök rá, az adapternek az már egy kis túlterhelés, elvileg és átmenetileg 500 mA fölé szökik az áram, de nem szokott ebből gond lenni
Persze minden relatív, más akkunál, más áramokban kell gondolkodni, itt csak egy példán keresztül próbáltam szemléltetni a dolgokat.
-
fraba
aktív tag
válasz
kjani18
#41918
üzenetére
Na, hát én is erre gondoltam, hogy valami triviális hiba lesz, meg hogy nem mehet tönkre minden chip és minden szín. Egyszerre. Nem is tudnám rosszul bekötni, mert kis kínai testvéreink előre forrasztottak mindent, és készre, működésre szerelve kaptam meg. Mindkét oldalról nem hajtottam meg, de mivel sorbakötve egy másikkal, az megy (ez meg nem), ezért úgy gondolnám, hogy mind a két oldal működik.
-
#41919
kjani18
őstag
szabifotos
#41915
kjani18
őstag
válasz
szabifotos
#41915
üzenetére
Én a régről maradt CD - hangkártya összekötő kábeleimet szoktam szétvagdalni, biztosan valaki hírdet marékszám, mert már nem használják a PC-kben.
Ha minőségre ill. hosszra megfelel, biztos találsz otthon, vagy az ócskásnál. -
kjani18
őstag
Mindkét végéről meghajtottad? Jól van bekötve??? ( "elölap" felöl, bal végéről bekötve: fentről - lefelé: (+),(G),(R),(B).
A leírt hiba nem létezhet, mert nem mehet tönkre minden trió minden ellenállása, ill. ledje. A szalag sem lehet szakadt, mert a másik végén akkor nem világítana...
Ez valami triviális hiba lesz... -
#41917
darvinya
titán
szabifotos
#41915
darvinya
titán
válasz
szabifotos
#41915
üzenetére
De milyen árnyékolt kábelt keresel?
-
fraba
aktív tag
Sziasztok!
Van egy darab 1 m-es 5050-es LEDdel szerelt RGB szalagom. Nem tudom mitől, de úgy vettem észre (az asztalon munka közben elég sok minden van/volt és nem a szalagra figyeltem), hogy egyik pillanatról a másikra, mintha beadta volna a kulcsot. Kimértem DMM-mel, nem zárlatos, nem szakadt, az áram átfolyik rajta, mert ha sorba kötöm egy másik LED szalaggal, akkor az világít, ez viszont nem. Egyik LED sem és egyik szín sem világít. Teljesen sötét. Mintha nem is kötöttem volna rá semmit se. Nincs rajta égés nyom, se nem adott füstjeleket és nincs is amper szaga. Egyszerűen csak nem világít, hiába kötöm rá a vezérlőt, és kapcsolom be (vagy csak simán adok neki 12 V-ot egy DC tápról). Vízálló, szépen kúltúráltan le van öntve szilikonnal, még nem bontottam meg, hogy közvetlen a LED lábaihoz jussak.
Valakinek valami ötlete?? -
#41915
szabifotos
senior tag
szabifotos
senior tag
Sziasztok!
Nem tudjátok hol vehetnék jó áron árnyékolt kábelt? Eddig az elektrotech.hu-n vásároltam, de alig van készletük, és ezt tapasztaltam máshol is. Vagy ha van is, ehhez képest aranyárban.Kábelhiány van az országban vagy mi?
ebayen a kínaiaknál sem találok megfelelőt. A boltok egyáltalán honnan szerzik be? -
Kernel
nagyúr
válasz
Batman2
#41911
üzenetére
Nem görbe, viszont teljesen egyenes.
Ezeknél a kondenzátoroknál az óriási kapacitás jócskán ellentételezi a szivárgóáramot, olyan értelemben, hogy hiába szivárog jobban, viszont sokkal több töltést tárol, mint egy normál kondi.
Így azután hiába megy el a töltés kis hányada az önkisülésre, attól még marad bőven, külső felhasználásra is.
-
Batman2
őstag
válasz
Kernel
#41909
üzenetére
Tehát akkor jól tippeltem, kell vagy legalább 1 perc, hogy feltöltődjön, ha csak 100mA-rel töltöm !
Akkor 20mA-es fogyasztás mellett vagy 370 másodperc, mire kimerül a kondi.
Mondjuk ennek csak egy részét lehet kihasználni, mert nem 0V-ig működik a táp, csak 0.7V-ig.
De talán akkor is van még vagy 300 másodperc, míg üzemel a kapcsolás.A nagyobb szivárgó áram alatt azt érted, hogy hamarabb merül ki magától, az önkisülése által, nem tárolja hosszan a töltést ?
Az nekem nem baj, hogy órákon át nem tárolja, elég ha percekig, esetleg párszor 10 percig képes erre.
Üdv.
-
Kernel
nagyúr
válasz
Kernel
#41909
üzenetére
Kiegészíteném még azzal, hogy visszahajló túláramvédelem esetén is csak a töltés elején jelentkezne ez a hatás, mert amint megemelkedik a kondi feszültsége, az áram is beáll az alap határértékre. Vagyis ezáltal kíméletes töltésindítás valósítható meg, előbb kisebb árammal, majd nagyobbal.
Plusz, még mielőtt valaki félreértené, az előzményben Lompos által betett görbe az ellenállásos töltésre vonatkozik, amikor exponenciálisan csökken az áram. Emiatt a számított T=RC időállandó alatt a kondi csak a feszültség 63 %-át éri el.
Míg én az áramgenerátoros, vagyis állandó áramú esetet írtam le.
-
Kernel
nagyúr
válasz
Batman2
#41904
üzenetére
Azt a "pillanatot" én sem gondoltam teljesen komolyan, de ami lényeg, hogy egy stab. IC áramgenerátoros módját minden további nélkül ki lehet használni, amikor épp olyanra van szükség. Visszahajlást pedig meg lehet nézni a doksiban, de nem kizárt, hogy az is kihasználható, ha például harmadára esik vissza, azzal még lehet tölteni.
A kondenzátorban tárolt töltést (Q) a kapacitás és feszültség szorzata adja:
3,3 F kapacitású kondi 2,7 V-ra töltve:
3,3 x 2,7 = 8,91 C (Coulomb) töltést tárol.
Kisütéskor:
Q = I x t (áram x idő), ez alapján:
8,91 C / 0,5 A = 17,82 sec
Ugyanez érvényes visszafelé, a töltésre is. Mindamellett egy ilyen szuperkapacitás jóval nagyobb szivárgóárammal rendelkezik, mint egy normál kondenzátor, ami esetleg befolyásolhatja a végeredményt, bár lehet, nem számottevően.
-
#41907
csabyka666
veterán
Jelentem, elindult a töltés! Egyelőre 100mA-rel töltöm 2 órán keresztül, a következő lépcső 300mA lesz, aztán szépen lépkedek majd felfelé.
Persze még nem biztos, hogy indítóképes lesz az akksi, de mindenképp bíztató jel, hogy egyáltalán felveszi a töltést.
Köszönöm a segítséget mindenkinek!
-
Batman2
őstag
válasz
#22145024
#41902
üzenetére
Szevasz
Igen, pontosan azért.
És azért szuper kondi, mert az akkukat (NiMH, NiCd) nem lehet akkora árammal tölteni, hogy pár másodperc, vagy akár egy perc alatt is feltöltődjön.
Ezt pedig lehet, csak megfelelően táplálni kell.
A kondijaim adatlapjuk szerint 0,8A-rel tölthetőek max.Egy kis puffer akku pedig pl. 6mA egy 60mAh-ás esetében.
De ha nagyobb, AAA vagy hasonló rúd akkut használnék, azok is legfeljebb csak a kapacitásuk harmadával tölthetőek, és még így is órákba telik a töltésük, a méretük pedig már túl nagy, hogy normálisan beleférjen a kocsiba.Üdv.
-
Batman2
őstag
válasz
Kernel
#41901
üzenetére
Szevasz
Igen, ez jó kérdés, mert ha leszabályozza magát, akkor várhatom hogy az a hatalmas kapacitású kondi feltöltsön !
Azért ekkora kapacitásnál már szerintem nem egy pillanatra megy át áramgenerátoros módba, hanem minimum több másodpercig, de inkább akár félperc-percig, mire eléri a max. feszültséget.
Nem tudom a számítást, hogyan lehet kiszámolni, hogy egy 3,3F-os kondi folyamatos 100mA-es árammal töltve mennyi idő alatt töltődik fel.
Csak kísérletes úton tudom megállapítani.Üdv.
-
#22145024
törölt tag
válasz
Batman2
#41886
üzenetére
ez azért kell, hogyha letekered a szabályzót (nincs fesz a sinpáron), akkor is világítsanak a kocsik?
Egyébként ha nem kell áramgenerátor, akkor választhatsz akármilyen SOT23-as tokozattal is step-up-ot és nincs ekkora szívás a forrasztással. (de jó folyasztószerrel a kislábszámú QFN-szerű tokok is jó találati aránnyal forraszthatók) -
Kernel
nagyúr
válasz
Batman2
#41900
üzenetére
Az IC védelmét nem kell félteni, annak az csak annyi, hogy pillanatra átmegy áramgenerátoros módba. Ez önmagában semmi különös megerőltetést nem jelent.
Ami számít, az áram és az IC-n eső feszültség szorzata, ami meghatározza a zárlati melegedést, de ez itt úgyis csak rövid ideig tart, talán fel sem bír melegedni.
Vannak visszahajló karakterisztikájú védelmek is, ami annyit jelent, hogy például egy 500 mA-es IC, teljes zárlat esetén nem tartja fenn az 500 mA áramot, hanem annak egy kisebb részére esik vissza. Ezt a doksiban meg szokták adni, a görbék között, ha tud ilyet.
Csupán azt nem tudom, hogy ez a készenléti kör és a power_good szignál nem-e azonos. Soha sem néztem még utána.
(A power_good-ig szoktam megmérni elindult-e esetleg a táp, mert volt már példa rá hogy a venti becsapott volna, mert éppen az nem ment...)
"
Itt múltkor is segítettek a problémámat megoldani
Köszi!
Új hozzászólás Aktív témák
Hirdetés
ekkold- REFURBISHED - HP USB-C Universal Dock G1 docking station (DisplayLink)
- Bomba ár! Dell Latitude 7320 - i5-11GEN I 8GB I 512SSD I HDMI I 13,3" FHD I Cam I W11 I Garancia!
- Azonnal elérhető, raktáron lévő HPE Aruba switch-ek
- LG 65QNED86T / 65" - 164 cm QNED / 4K UHD / 120Hz & 3ms / HDR 10 Pro / FreeSync Premium / HDMI 2.1
- 15db töltő egybe (65W + 90W) kerek végűek (ELKELT)
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
