Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
PHM
addikt
válasz
SlyChocolate #65998 üzenetére
Nem olyan rossz az, csak nem PC táp kell hozzá.
Nekem egyből a TDA 2003, illetve a TDA 2005 ugrott be pedig.
A 12 V jó neki, hídkapcsolásban kb 15 W-ot tudhat 4 ohmon 12 V-ról.
Viszont ennyi erővel fillérekért lehet rendelni D osztályú végfokot,
amivel sokkal kevesebb a munka. -
SlyChocolate
senior tag
Csak azért dobtam fel a témát mert ez a végfok van itthon.
Ebből akartam valamit kihozni.
Van egy két hangszorós (4 ohmos) autó rádiós cucc.
Amit jó lenne egy subbal kiegészíteni, testesebb hangzásért.
Ezt jelenleg 12 voltos pc tápról üzemmelem.
Ha van ötlet nyugodtan jöhet.
Olvasgatam a tda-s lomokról is de nagyon lehangolóan írtak róluk..... -
yohnsee
tag
Szia!
Ha még nem mentél el a boltba, 1-2 gondolat:
A kondicsere mindenképp hasznos, ha a készülék elmúlt 5 éves.
Viszont, ha csak ők lennének a bűnösek, akkor valami pulzáló feszültséget kellene mérj az 5V ágon. Itt más is gallyra ment.
Első tippem a trafó utáni egyenirányító Schottky diódák lennének, valamelyik zárlatos lehet. Gyorsan le tudod tesztelni, multit diódamérésbe és mérj rájuk. Ha valamelyik zárlatos (úgy láttam, párhuzamosan van 2db) akkor is cseréld szerintem mindkettőt. Plusz, ha jót akarsz magadnak, akkor egy kicsit magasabb feszültségtűrésűt raksz bele. Pl. ha ezek 5A/100V, akkor vegyél bele 5A/200V-ot, persze ha méretben befér.
Egyébként a tesztet úgy végezted, hogy a main panelt lehúztad a táp panelről? -
M@nH.
aktív tag

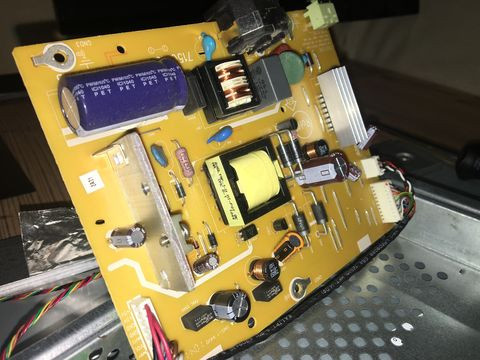

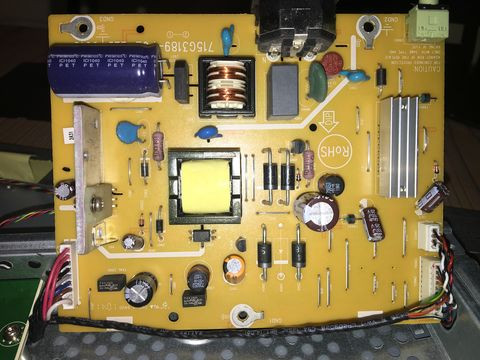

Sziasztok, van egy fujitsu monitorom ami egyik napról a másikra megadta magát. Semmi életjelet nem mutat. A tápegység 5 voltos ágán 0,25 voltot a 14 voltos ágán semmit nem mérek. A biztosítékok jók, a graetz híd után kb 325 (ha jól emlékszem) voltot mérek. A trafó tekercsei mérhetőek. Nemnagyon vagyok otthon ezekben a tápegységekben, jelenleg csak tanulmányozom a működését, de remélem tudtok segíteni, miket lenne érdemes megnéznem/mérnem.
-
PHM
addikt
válasz
SlyChocolate #65990 üzenetére
Az erősítőket hídba kötve és ellenütemben hajtva, a hangszóróra jutó
feszültség megduplázódik, ami kétszeres kimenő áramot vonna
maga után, ha bírná a végfok. Az adatlap szerint 4 ohmos
terhelésnél a tipikus tápfeszültség +/- 25V. Ezt lehet használni
hídkapcsolásnál is, azzal a feltétellel, hogy a hangszóró impedanciája
8 ohm lesz. Lehetne épp 4 ohmos hangszórókat is használni, csak
akkor alacsonyabbra kellene választani a tápfeszültséget, hogy ne
terhelődjön túl a végfok. Viszont így meg értelmét vesztené a hídkapcsolás,
hiszen nem lenne nagyobb az erősítőből kivehető teljesítmény. -
PHM
addikt
válasz
SlyChocolate #65988 üzenetére
Hídba lehet kötni, s akkor az ajánlott tápfeszültség +/- 25V,
valamint a minimum hangszóró impedancia 8 ohm.
[link] -
SlyChocolate
senior tag
Sziasztok segítség kellene STK ic-kel kapcsolatban.
Sehol nem találok normális adatlapot róluk a neten....
Van egy régi STK4151ii ic-m amit nem tudom lehet-e hídba kötni?
Amivel egy 20 centis hangszorót hajtanék meg. -
válasz
tordaitibi #65986 üzenetére
Közbe találtam 6700 forintért, ez már barátságosabb. Ahogy néztem a weblapot, ez egy gyártó cég, meg kell rendelni és 3 hét alatt legyártják és postázzák.
-
-
ecchphoto
csendes tag
válasz
tordaitibi #65983 üzenetére
vagy https://www.ebay.com/itm/100W-1-K-10-CERAMIC-WIREWOUND-VARIABLE-RESISTOR-SLIDER-AC-1000V-DC-1400V/151354974434?hash=item233d75a0e2:g:yOgAAOSw9NxTw6JB
ez picit barátságosabb ár, de így is eléggé...
-
ecchphoto
csendes tag
válasz
tordaitibi #65983 üzenetére
https://www.ebay.com/itm/ADJUSTABLE-RESISTOR-1-2k-100W-1-2kohm-100Wat/183332223461?hash=item2aaf73b9e5:g:pi8AAOSwO1pbT3Lw
-
Elfekvőbe valakinek 1Kohm/100W huzalpotméter? Nem tévedés, 100W, akkora mint a két öklöm majdnem. Egy muzeális, kb. 50-60 éves vagy tán még régebbi készülékbe kéne, restaurálás van éppen.
-
kisi
aktív tag
Sziasztok!
Szeretnék köszönetet mondani mindenkinek, aki a fülhallgató erősítő kérdésében segítséget nyújtott.
Megépítettem végül, kevés változtatással, csak egy két alkatrész lett cserélve, Pld. a hamisítvány tranzisztorok, és a műveleti erősítő, mert nagyon zúgott, illetve a stab ick, és kondik. Érekes módon az ugyanolyan fesz/cap. értékű jó minőségű elkó súlya majd kétszerese volt(ugyanakkora méret mellett.).Most nagyon szépen szól, olyan hangok is észrevehetőek a zenében, amik eddig fel sem tűntek. A dobozolással játszom el még, de lassan az is kész lesz.
Egy másik dologban szeretnék kérdést feltenni, inkább csak kíváncsiságból, mert nem tudom, mi lehet az oka.
A project egy régi "visszabeszélős" maci kibelezése, és a paneljának mp3 lejátszó panellel való kicserélése, hogy a kislányomnak este altató dalokat tudjon lejátszani.
Itt, az elemtartó, illetve a kikapcsoló gombnál van egy ellenállás, aminek a funkcióját nem nagyon értem:
Az elemtartó 3x1,5 voltos ceruzaelemre van kialakítva, +- kivezetéssel.
A kapcsoló két állású, egy érintkezős tolókapcsoló 3 kivezetéssel.
Az elemtől a pozitív megy a kapcsoló egyik, a negatív a másik szélső kivezetésre, egy 47 ohm-os ellenálláson keresztül. a kapcsoló középső kivezetése pedig a + vezeték a panel felé, illetve a telep negatív kivezetésétől egy vezeték a panel fele. (Na ezt, jól körülírtam, de remélem érthető)Amit nem értek, az az, hogy mi szerepe van az ellenállásnak?
A kapcsoló be állásában az ellenállásnak nincs szerepe, az a kör nyitott.
A kapcsoló ki állásában pedig a telep pozitív ágán van megszakítva az áramkör, és a panel és akapcsoló + ág vezetéke van a 47 ohmos ellenálláson át visszakötve a telep negatív pontjára. -
-
sztanozs
veterán
-
válasz
robohw #65976 üzenetére
Zsír, amit én találtam Pro Mini adatlapot, azon 150mA volt megadva stabilizálatlan tápnak, semmi olyan, hogy a maximum közelében ne terheld nagyon. (Ahogy fentebb írtam, a 100mA terhelhetőségű 78L33 kibírja 12V-on, szóval nem olyan extrém elvárás azt a pár 10mA-t egy kisebb tokozásútól 12V-on... Csak hát ezen nem olyan van.)
S ha nem akkor hal meg az első, amikor rápakolom (az amúgy sem tervezett) ventilátort dióda nélkül, akkor az is leesett volna, hogy valami sok lesz. -
robohw
aktív tag
Thermal issues shouldn't be the main culprit here, but be aware that the tiny MIC5205 can get extremely hot and enter thermal shutdown mode when operated at 12 V input voltage.
The junction to ambient thermal resistance of the regulator is 220 C/W. Its maximum operating junction temperature is 125 C. At 25 C ambient temperature that means the maximum allowable temperature rise is 100 C and the maximum allowable power dissipation is 455 mW. Because the regulator is dropping 7V, the maximum allowable current will be only 65 mA (instead of the 150 mA max that the MIC5205 can source in more favorable conditions). The consumption of the Pro Mini is around 20 mA, so that leaves you with only 45 mA for your application. You should consider whether this is enough for your application or not (some 5V relays draw around 80 mA, which will greatly exceed this 45 mA calculated limit, when connected to the VCC pin of the Pro Mini).
-
-
válasz
Attix70 #65972 üzenetére
A megszaladást ismertem, de azért lássuk be, elég silány alkatrészek vannak azon a kínai Arduinon. Akad, aki gyárt SOT-23-ban 100mA, 30V tűrésű stabot is.
-
Attix70
aktív tag
Ne csinálj semmit, mivel Pécsi esetleg környékbeli vagy ezért próbáltam már több dologban segíteni (eddig). A kis tokozás nem jelenti a rossz feszültségtűrést de a melegedést garantálja mivel minél nagyobb fesz megy be annál nagyobb lesz a rajta eső feszültség! A melegedéstől pedig meg tud szaladni az alkatrész. Nem akartam okfejtést erről a dologról.
(#65971) kuyarashi
1C
-
kuyarashi
őstag
Sziasztok!
Nemrég kértem a tanácsotokat lítium cellák töltése ügyében, de akkor nem jártam a dolog végére, úgyhogy most szánok rá egy kis időt.
Egy Bosch behajtó egyik akkuját -egy Youtube videó segítségével- kibeleztük és a 10 db Ni-Cd cellát 3 db LG 3.7V/2.5Ah-ásra cseréltük egy balancerrel a hátán (ami véd a túltöltés és a túlmerülés ellen).
Eddig rendben is van, már csak tölteni kellene valahogy. Az LG cellák gyári PDF dokumentuma szerint 4.2V/1250mA-el egészséges tölteni az akkukat. Kinéztem pár tápot, ill. általatok ajánlott CC/CV áramkört, melyek kombinációjából elméletileg összeállítható egy megfelelő töltőegység. A kérdésem csak annyi volna, hogy melyik párosítás a legmegfelelőbb, legbiztosabb szerintetek.CC/CV alaplapok:
1) LM2596
2) LM2596 LM2577 (Option 8) Ennek elméletileg elég lehet a 12V. A leírást legalul találjátok.Tápok:
a) V-TAC 12V/2.1A Ebben még meg is bíznék.
b) Itt a 12V/2A-esre gondoltam. Tuti gagyi.
c) 20V/2A
d) Dugasztáp 15V/2A Necces.Szóval melyik áramkört, melyik táppal raknátok össze? Természetesen, ha jobb ötletetek van, szívesen fogadom és előre is köszönöm a segítséget.
-
#18379748
törölt tag
koszi nektek a sok infot, kozben a kocka el lett vetve
vettem 10F320-at, szereztem egy joarasitott egetot. a chipcadnal azt mondtak hogy van a pickit4-es de azzal gondok vannak, olyan egetovel csinaljam amihez tuti jo a proci. a 4-es meg nincs kiforrva, ellenben a 3-as mar megszuno termekvonal. a masik hogy mutattak egy masik uj egetot (Snap), elvben mar forgalomban van, joval olcsobb, kb 5e az ara, eleg kicsi is. ezt is azert nem javasolja mert sok tipus van amit még nem tamogat, ezert ha valaki biztosra akar menni akkor vegye azt amit a procijahoz irnak a doksiban. -
And
veterán
válasz
#18379748 #65965 üzenetére
"most ugye nem kezdtek el 100ft-on vitatkozni?
"
Inkább a beszerezhetőség volt a kérdéses, mert ilyen pár darabos tételnél valóban senkit nem érdekel pár száz forintnyi különbség. De jó láttad, Chipcad-nél kapható ebben a tokban, de ha épp nem lenne, akkor minimális árkülönbséggel van nekik 10F322 is, ami ugyanaz, dupla akkora programtárral. Van belső oszcillátora 8-féle fix frekvenciaértékkel, a belső RC-oszc ilyen kevés lábnál (meg már amúgy is) alap. kvarc oszcillátort nem is támogat, legfeljebb készen kapott külső órajelet. Tokozáson / lábkiosztáson túl a típuson belül az üzemi hőmérsékleti tartományban lehet még eltérés (-I vagy -E), ami - az eszközt szobahőmérsékleten használva - nagyjából lényegtelen. Programozó hardver: PicKit3 / ICD3. A uC típus egyébként erre a feladatra lehet a 10F220 vagy -222 is, szintén beszerezhetők a CC-ben, és azokhoz régebbi (valószínűleg olcsóbban beszerezhető) égetők is megteszik, az MPLab szerint utóbbiakhoz jó az ICD2, PicKit2, Picstart Plus, stb.
"(nincs itt valahol kezdo microcontrolleres topic?)"
Van, de lényegében halott, bezzeg az Arduino-s vonal az megy. A hobbielektronika.hu-n kicsit több ilyen témájú topic érhető el.
-
Vladi
nagyúr
válasz
#18379748 #65965 üzenetére
chipcadat nem ismertem, jónak tűnik.
én tme-ben is szoktam vásárolni, nagy a készlet, ott is nézz szét. link.
Programozót nem biztos, hogy venned kell, sokszor a breadboardon is össze tudod dugdosni, keress rá. Már ha választottál kontrollert.
Mikrokontrolleres topik jó lenne, esetleg az arudino topik.
-
-
#18379748
törölt tag
válasz
Reggie0 #65962 üzenetére
most ugye nem kezdtek el 100ft-on vitatkozni?
penz nem szamit, attol tekintsunk el, plane nem ebben a 200ft-os kategoriaban, de ha tizszer ennyi lenne az se erdekelne.
ez a 10F320 jonak tunik, ha jol ertelmezem van belso oszcillatora, nem kell kristaly meg kondik.
hol lehet venni ilyet? mondjuk itthon? chipcadnal van? neztem a honlapjukat es azt irja hogy a PIC10F320T-I/OT-bol van. bar nem tudom a tokozason tul mi elteres van a tobbihez kepest (meg nem neztem utana).meg persze kene programozo is mert az nekem mar nincs, ez lesz az igazabol draga (ami volt anno az rs portos volt es csak par tipusra jo), mplab nem problema sokat hasznaltam.
az avr-t nem ismerem. de nyitott vagyok. legfobb szempont a mereten tul a beszerezhetoseg es hogy mivel lehet progizni. melyik az egyszerubb (olcsobb) megoldas a programozasra? mondjuk ugy hogy nullarol indulva es ebben a proci kategoriaban gondolkodva?
(nincs itt valahol kezdo microcontrolleres topic?)
-
-
#18379748
törölt tag
-
And
veterán
válasz
#18379748 #65957 üzenetére
Valóban nem tűnik bonyolult feladatnak, ha egy programozható vezérlő felől nézzük. Ugyanakkor pár alapvető kérdést le kellene tisztázni, például hogy az adott nyomógomb miféle potenciált kapcsol az eszközön belül és hová. Potenciálfüggetlen kapcsolás / leválasztás is megoldható, de akkor az nem lesz annyira kis méretű, minimum optocsatolót jelent. Az is felvetődik, hogy valóban nem lehet-e rávenni az eszközt, hogy a neked szükséges üzemmódban induljon (bár ennek nincs túl nagy esélye, de hátha adott a lehetőség egy átkötés / jumper formájában).
-
#18379748
törölt tag
sziasztok, hajtsatok el ha rossz helyen kerdezek vagy van jobb topic.
lenne egy problemam amit meg kellene oldanom. adott egy kis meretu meroeszkoz, 3v elemrol megy.
van rajta egy uzemmod kapcsolo nyomogomb, 5 uzemmodja van de ebbol kizarolag a harmadik van hasznalatban. minden bekapcsolas utan az elsore visszaall, ezert utana meg 3-at kell nyomkodni az uzemmod gombon (ami raadasul kicsi, rosszul kezelheto helyen van). a keszulek nagyon soxor van ki-be kapcsolgatva, ez nem elkerulheto, nem lehet allandoan bekapcsolva tartani.ezert ezt a gombot elektronikaval kellene 3xor megnyomni, mind ahanyszor feszejt kap. a gond az hogy nagyon keves a hely ezert valami egycsipes smd mikrovezerlore gondoltam. csinaltam regebben hasonlot de ott elfert az 555-os meg par smd ami kell hozza. ide nem fer el, meg erre amugy se jo az 555.
mivel lenne erdemes probalkoznom? microchipet regen hasznaltam, de barmi mas jo nem vagyok hozzanove. olyan kene amihez egyszeruen hozzaferheto a programozo ez a csip. nyilvan labszam minimalis, programkod is nehany sor, nincs nagy igeny csak a meret kritikus.
minden tanacs, otlet, jol jonne. -
draco31
veterán
válasz
tordaitibi #65858 üzenetére
Szétszedtem kiporolni, így hátha lesz valami közelebbi álláspont.
Csak sanby-ban van ez, bekapcsolt állapotban nem csinálja.
-
válasz
robohw #65947 üzenetére
100mA-nek a közelében nincs a teljes terhelés a stabilizátoron, a gondot a 12V okozta, ami a kínai Arduinora szerelt stabilizátornak pont a teteje (a franc gondolta, a korábbi tapasztalatok alapján), a 78L33 meg 30V-os bemenő feszültségre van hitelesítve, így annak a 12V meg egy 100mA alatti terhelés még nyilván elmegy.
Amikor beépítettem, néztem, mennyire melegszik : semennyire. Igaz, az Arduino-n levő sem melegedett. -
robohw
aktív tag
válasz
Tankblock #65945 üzenetére
Szerintem tedd azt, hogy bemész a lomex-be, vagy más elektronikai alkatrészboltba és kérsz 3 mm-es, kis fényerejű ledet, lehetőleg sárgát. Ezek fogyasztása a legcsekélyebb (hullámhossz függő), továbbá kérj a ledekhez való előtét ellenállást (100-330 Ohm), ugyanannyit, amennyi ledet fel kivánsz használni (5 db?).
A ledeket párhuzamosan kell kötnöd (soros jobb lenne, a fogyasztás miatt) mert spórolni akarsz a táppal. Ekkor is kelleni fog 4 x AA (de legalább 3),, hogy meghajtsd őket.
A kapcsolás így néz ki:
. -
robohw
aktív tag
The 78L33 is a low-dropout voltage regulator that is capable of providing a regulated 3.3VDC output at a current up to 100mA. The low-dropout functionality enables this voltage regulator to work with a supply voltage only 1.7V higher than the output voltage. This is a tiny, but hand-solderable 3-Lead SOT-89 package.
-
válasz
robohw #65944 üzenetére
Azt tudom, hogy elfűti, nem is voltam benne biztos, hogy jó ötlet, de értelmesebb nem volt (és csak annyit tudtam, hogy a modulnak max. 12V, hogy a stabilizátornak is annyi a teteje...? ). Ugyanakkor olyan nagyon nem volt kiterhelve a stabilizátor (a ventilátor tápja nem a 3,3V-ról jött).
A 78L33 ez esetben azért bírhatja tovább, mert a max. bemenője 30V...(Ja meg... volt ugyanilyen kínai Arduino, ami ultrahangos rágcsálóriasztóként üzemelt egy üres házban - szintén 12V kapott, és évekig ment. Ezután a fene gondolta, hogy ezeken ilyen gagyi stabik vannak.)
-
Tankblock
aktív tag
-
robohw
aktív tag
A feszstab-ok a bemenő és a kimenő fesz közötti értéket egyszerűen elfűtik. Így ha a 3.3 V-os stabot 12 volttal hajtod meg, akkor jobban fog melegedni, mint ha 9 vagy 6 voltról üzemelne,
Az a gyanúm, hogy te végletekig kihajtod a stabot, a kegyelemdöfést pedig a ventillátor adja meg neki. -
-
robohw
aktív tag
válasz
Tankblock #65940 üzenetére
A fogyasztást alapvetően a ledek száma, fényereje fogja meghatározni.
Ha nem szükséges, hogy érdemben világítsanak is, akkor kis fényerejű ledeket kell vásárolni, ezzel kitolható a táp élettartama, ritkábban kell majd töltögetni.Hozzávetőleg kiszámolható, hogy mit fog bírni a díszvilágítás egy feltöltéssel, ha ismerjük a ledek számát, azok teljesítményét (nyitófesz, üzemi áram) és a táp kapacitását (feszültség, Ah).
-
Tankblock
aktív tag
Sziasztok,
lenne egy olyan kérdésem, hogy egy ajándéktárgyhoz szeretnék világitást. A kollégák belelültették a bogarat a fülembe, hogy legyen AA méretű cellákról üzemeltetve, mert úgy mobilisabb. Érdeklődni szeretnék, hol találok hosszú élettartalma tervezett kapcsolást.
2-4 db AA cellára gondoltam. LEdek számossága 5 db fehér/sárga. A cél hogy hosszú ideig tudjon működni.
Köszönöm.
-
Reggie0
félisten
válasz
#90088192 #65922 üzenetére
Ezekbol az adatokbol sokmindent nem fogsz kiszamolni, mert S3f=gyok(3)*Uf*If, ami kb. ki is jon. Raadasul a transzformatorok bekapcsolasa kicsit trukkos, mert a bekapcsolaskor az induktivitas valtozik, ezert jellemzoen inkabb fluxusra szeretnek szamolni, a bekapcsolasi aramot a magnesezesi gorbebol lehet szamitani. A droppal emiatt szinten nem mesz sokra, mert az mar allandosult allapotra vonatkozik. De termeszetesen allandosult allapotban uresjaras eseten sem szep szinuszos az aram a magnesezesi gorbe miatt.
Viszont allandosult allapotban valoban ugy van ahogy irod, a droppal lehet szamolni: X=epszilon/100*Un^2/Sn, villamos energetikaban ez egy gyakori keplet a halozat modellezesenel.
Siman az impedancia abszolut erteket, Z=Uv^2/S3f keplettel megkapod, de neked nyilvan a reaktans resz nagysaga is erdekes, ezert emlitetted a dropot.
-
tornas
őstag
válasz
#90088192 #65922 üzenetére
Esetleg kezdésnek tekercsenként (primer) megmérném az ohmos ellenállást DC feszültséggel (szekunder oldal rövidre zárva). Aztán ugyanígy AC feszt adnék a primerre, így meghatározható a teljes impedancia (drop) is. Ebben benne van a tekercs szórt induktivitása is (az ohmos mellett).
-
-
-
#90088192
törölt tag
-
válasz
Lompos48 #65928 üzenetére
Igen, de alapvetően semmi nincs a kapcsolásban, ami nem szeretné az 5V-ot - azt meg már tudom, hogy az Atmega328 elmegy 5V-on 3,3V-os konfigurációban is
(Ja, a megemelt földet elírtam, akkor tényleg nő a kimenete
Esetleg akkor LM317, és azzal be lehet lőni, csak a fene emlékszik, van-e még belőle. )
-
Hohó, volt még itthon 78L33, valamikor rendeltem 5db-ot. Belegányoltam, most arról megy a 3,3V... Mondjuk nagyon bizalomgerjesztő, hogy erre csak 100mA van megadva terhelhetőségnek... (ami nincs kihasználva).
Ha eldurran, akkor megy bele egy 7805, akár natúrban, vagy megemelt földdel... Akkor már csak az fog eldurranni, ami a túláramot okozza (ha van ilyen) -
válasz
Janos250 #65914 üzenetére
és @Vladi : Van annak a stabinak típusa, specifikációja... illene legalább azt bírnia.
Most már nem akarom az egész Arduinot cserélni. A döglött stabi le, kap egy külön 3,3V-ot a 3,3V-os VCC-re, és csókolom...
Ami zavar, az az, hogy a ventilátorra tett tranzisztornak, egyáltalán az egész ventinek mi köze lehet. Mert amíg az nem volt rajta, ment sokáig.
-
moha21
veterán
válasz
Reggie0 #65906 üzenetére
Szia!
Tudom, hogy ezek rögzített és bevált értékek eg sokkal ezelőtti hsz-emben ezért írtam arról, hogy
nagyjából miként is néz ki ez a metódus. Nyilván erre szakosodott emberek végzik ezeket a teszteket, így én nem akartam konkrét értékekkel előjönni csak magának az eljárásnak a "tulajdonságaira" rávilágítani.
Azt is tudom, hogy ezek rögzített értékek ( mint ahogy a 21kV/cm, de ez is soktényezős dolog és abszolult nem linearis )..Nem hiszem, hogy neked kellene magyarázkodnom . :-)
-
Vladi
nagyúr
válasz
gyáliSanyi #65917 üzenetére
2 dolgot tudok mondani saját tapasztalatomból:
ez a kis relé elég érzékeny a zajokra. Ha tevezed, akkor arudino folyamatos (normál állapot) low-t adjon felé, a relé meg normally állásban legyen.
másik: ha 2 mechanikus reléd van a rendszerben, elektromágneses működéssel akkor a rendszered reakció ideje meberi léptékkel mérhető! Tehát felkúszhat 1 másodpercre vagy a fölé is! Ha védelmi célt szolgál, akkor lehet, hogy lassú. A kis kéknél futottam bele, hogy nagyon "lassú." Nem képes pl fél másodperc alatt ki-be kapcsolni.
-
#90088192
törölt tag
Apropo, lenne egy kérdésem
Van egy mérnök úr aki engem faggatott, hogy miként lehetne egy Deltába kapcsolt transzformator impedanciáját kiszámítani, az adott adatokból: U:415V Imax:18A S:13kVA. Persze ez mind a primer. Szeretne egy söntölő ellenállást bekötni kb 22ohmot fázisonként, hogy csökkentse a tranzienst bekapcsoláskor.
En rávágtam, hogy kell a drop, abból maris lehet impedanciát számolni, de ugye az nincs. Mivel csak csillag kapcsolásban csináltam ilyesmit a szekunder oldalon(Zárlati áramhoz méreteztünk kismegszakítóitokat), elgondolkoztam, hogy tulajdonképpen ilyet meg nem számítottam.
Egy kis segítséget kaphatnékKöszönöm előre is
-
Reggie0
félisten
válasz
gyáliSanyi #65917 üzenetére
A leggyakoribb megoldas ket rele hasznalata, ugynevezett ontarto kapcsolassal. Tehat az egyik rele 230V-os, es az altala kapcsolt aramkorre van kotve a sajat tekercse az arduinos relevel sorbakotve az NC labon keresztul. Igy az arduinos relere adott impulzussal megszakitod az ontarto rele tekercsere juto aramot is, viszont a megszakitas utan, mar nem lesz tapfeszultseg amitol visszakapcsolhat. A kezi kapcsoloval (ha birja azt az aramot), az ontarto relet kell athidalni. Ha nem akkor meg egy rele, vagy az ontarto rele tekercset ellenallassal kell elvalasztani a kapcsolt korrol, stb..
-
Vladi
nagyúr
Nem bánnám, ha rájönnél mitől döglenek. Mert én 12V-ról akarok majd a későbbiekben hajtani micro változatot.
Ezeknek az alján van a regulátor? Kis ügyes.
mennyire bírják a tartós 12 üzemet, vagy megfőnek? Mondjuk kifelé csak optókat és mosfeteket kellene hajtani, az nem sok amper.adatlap: 7-12 vdc recommended
a határ meg 6-20 vdc -
PHM
addikt
válasz
gyáliSanyi #65917 üzenetére
Impulzus, vagy bistabil relé:[link]
Egy nyomógomb kell hozzá, minden nyomásra átkapcsol
a másik állapotába. -
#90088192
törölt tag
válasz
darvinya #65913 üzenetére
Tudod nap mint nap kergeted a uA-eket csak nem fogod fel/nem veszed eszre, tudod hogy a pocidban is rengeteg helyen ekkora nagyságrendű áram folyik? Ez neked miért fáj?
A szivárgási áram pedig nagyon fontos dolog főleg érintésvédelemben, és hibakéréséhez is ideális. Szabványok hada foglalkozik ezzel, de hogy vegyünk egy másik példát a fold fele folyó áramokat pl egy akkumulátor töltőnél is figyelembe kell venni annak ellenére hogy földfüggetlennek van tervezve(most nem akarok direkt a NAF on elszenvedett problémákat ide keverni mert az mar sok lenne). Miért?Ha az akkumulátor belső kapacitására vagy kíváncsi akkor impedancia(Bar Vezetésnek hívják de AC val merik) mérést kell végrehajtani rajta(Konduktancia mérő berendezés leánykori neven), na most az akkumulátornak van kapacitása a fold fele, amerre képes az a nyamvadt mikroamper elfolydogálni(ezzel küzdök mostanában sokat, mert a felharmonikusok a töltőfeszültségben megzavarjak a merőberendezést, és ahogy közeledek a a közepe fele az akkumulátor pakknak, úgy javul a helyzet, hiszen a kapacitások összeadódnak és egy szűrőként funkcionálnak). Ez a pár mikroamper pedig igen sok galibát okoz a mérés közben.
Ezert van mérőműszer, mert szükség van rá, a féket is azért rakjak az autóba meg az irányjelzőt mer szükség van rá meg akkor is ha sokan nem tudjak/akarjak használni.
-
gyáliSanyi
őstag
Sziasztok!
Egy kapcsolóba kellene a segítségetek.
Szóval lenne egy ilyen Arduino relé ami ha kapna egy jelet akkor kikapcsolna.
De a jel csak 1-2mp-ig élne utánna ha csak a rélé lenne akkor újra működésbe lépne a motor/lámpa.Olyan egyszerű kapcsoló kellene, ami, hogyha működésbe lép a relé akár csak egy rövid ideig is akkor elvonná az összes áramot és visszakapcsolni csak egy (ezzel a) kézi kapcsolóval lehessen.
Milyen kapcsoló lehet ez, mit ajánlanátok?Vigyázat 220V!
-
Lompos48
nagyúr
válasz
darvinya #65913 üzenetére
És hogyan számoltad ki, ha 1db elektront nem látod/fogod/stb.
Az elméleti képlet bizonyítása sokszor mérésen alapul, de ha már mérő fals értéket ad, akkor kapot képlet is fals.Tegnap már említettem: mi is az áram és elektromos töltés. Meg az elektron töltését is. Innen már egyszerű fizika és kis számtan. Ennyi.
Tudom vannak alap törvények totál ideális helyzetben.
A fizika remélem megmarad annak, ami. Még sokáig. Törvényei is. Sokak bánatára.
-
#90088192
törölt tag
válasz
Reggie0 #65912 üzenetére
Csak érdekesség képen, nekem van Szigetelés ellenállás merő berendezésem, max 1000VDC Vizsgáló feszültség kimenettel, kb 80E forint volt. A helyi szabvány(AS3000) elektromos készülékekre minimum 1MOhm ellenállást ír elő, ahogy a házban megtalálható áramkörökre is. Egy kivetél van alóla ahol 10KOhm engedélyezett, az pedig a porbeles fűtőszálak fémbe csomagolva(sheeted heating element). A másik a bejövő földalatti meretlen be tápra vonatkozik, ha jól emlékszem ott 20MOhm a minimum. Ezeket a teszteket 500VDC tartományban kell elvégezni. A vizsgáló feszültség csökkenthető 250VDC-re pl ha felvezetőt tartalmaz a berendezés mint például inverterek.
-
darvinya
titán
válasz
Lompos48 #65907 üzenetére
És hogyan számoltad ki, ha 1db elektront nem látod/fogod/stb.
Az elméleti képlet bizonyítása sokszor mérésen alapul, de ha már mérő fals értéket ad, akkor kapot képlet is fals.Tudom vannak alap törvények totál ideális helyzetben.
(#65910) fero02
Azt elismerem, hogy jogszabályi tudása nagy, de attól még nem biztosan tudja valóságban értelmezni.
Konkrétan mindenki normál otthoni eszköz felhasználás alatt uA-t, már laboratóriumi berendezésekre asszociál, mintha otthonába minden elektromos eszközét, otthoni laboratóriumával és eszközei (beleől több 10M-et) ellenőrzi/bizonyítási tételt állít fel.Végzetségem 506
-
Reggie0
félisten
-
fero02
nagyúr
válasz
darvinya #65905 üzenetére
Még így is nagyságrendekkel többet ért a dolgokhoz, mint te (neki szakirányú végzettsége is van) és nem ír ekkora hülyeségeket. Rendre olyan emberekbe akaszkodsz, akiknek a kisujjában több szakmai tudás van, mint neked összesen + az internetről összehordott idézeteiddel, másolásaiddal együtt. Jobban járnál, ha kicsit csönben maradnál és nem osztogatnád a tanácsaidat. Inkább tanulj még. Szerintem.
-
-
Janos250
őstag
"Következő Arduino is meghalt, bár az pár napnyi üzem után. (És ezen is csak a 3,3V-os stabilizátor.)"
Az arduino lapokat kisebb feszültséggel kell üzemeltetni, mert tönkremegy a táp IC. Már a 9V is elég sok neki, de azzal még éppen elmegy. Egy ideig legalábbis. Adj neki kisebb feszültséget! -
Lompos48
nagyúr
válasz
darvinya #65898 üzenetére
Kérdés, hogy pA mérésnél maga a műszer mennyire szól bele a mért értékben, és ebből mennyi belső elektronikai anyag eltérésből adodó eleltron hordozó.?
Ez a mondat remekre sikerült!
Köztudott (?) hogy minden mérés, észlelés megváltoztatja a megfigyelt folyamatot. De nem a mért értéket. A "gond", hogy a mért érték valamicskét más, mint az, amit nem figyelek, mérek, mert beleavatkoztam.
Csak szemléltetésnek: valamikor kiszámoltam, hogy mekkorák is ezek a pici áramok (aA, fA, pA...). Azóta tudom, hogy 1pA kb. 500000 elektron áramlását jelenti másodpercenként.
A korábban linkelt Keithley pikoampermérő alsó méréshatára pedig 10fA, azaz 5000 elektronnyi.
Ha ilyet lehet mérni, gondolom nem túl jelentős a hiba pA-ek mérésében, ami még 500x nagyobb. -
Reggie0
félisten
válasz
moha21 #65901 üzenetére
Ha szigetelesi ellenallast kell merni, akkor emlekeim szerint 1500V 60sec korul szoktak merni az atutest. Persze celnak megfeleloen mennek fel 3000, 4000, 5000V kore. Azt tudom, hogy 3000V-ot teljesito eszkoznel kb. 560Vdc lehet a levalasztott oldalak kozott az uzemi feszultseg, azaz amin allandoan van. Amugy ehhez nem kell jogositvany, szabvany irja le.
-
válasz
bandi94 #65903 üzenetére
Nem néztem, be van építve az Arduino
A táp stabilizálását egy step-down konverter végzi, az 2A-ig jó hűtés nélkül, annak meg a közelében sincs a cucc.
Más sajnos nincs, ami ekkora ventilátorom lenne :S Ez amúgy 2 vezetékes. Megy szépen, nem értem, miért nyírja ki az Arduino-kon a stabilizátorokat.
-
-
moha21
veterán
válasz
darvinya #65898 üzenetére
Ha egy minimálisan is értenél hozzá, nem írnál mindig ilyen hülyeségeket. Ha valamit te 230V-os névleges feszültségen használsz ( ami +-325V Ucs ), azt nagyobb feszültségen szokták próbálni. Mivel nekem nicns EBF jogosítványom így pontos értéket és szabványszámot nem tudok neked mondani, de aki ezzel foglalkozik az pontosan tudja.
(#65898) darvinya: Az ilyen műszerek ( és a vizsgált mintaanyag is ) több napig a laborban "áll" és képes akár a kozmikus sugarak "kiszűrésére " is.
Új hozzászólás Aktív témák
Hirdetés
- ÁRGARANCIA!Épített KomPhone i5 10600KF 16/32/64GB RAM RX 7600 8GB GAMER PC termékbeszámítással
- Xiaomi Redmi Note 13 256GB, Kártyafüggetlen, 1 Év Garanciával
- Lenovo ThinkPad L16 Gen 1 - 16" WUXGA IPS - Ultra 5 135U - 16GB - 512GB - Win11 - 2,5 év gari
- ÁRGARANCIA! Épített KomPhone i5 12400F 16/32/64GB RAM RTX 3060 12GB GAMER PC termékbeszámítással
- Medion Erazer Beast X40-hez vízhűtés (MD 60961) (ELKELT)
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: Liszt Ferenc Zeneművészeti Egyetem
Város: Budapest
