Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
bandi94
tag
válasz
CPT.Pirk
#61890
üzenetére
Egyszer belenéztem egy ilyenbe.A csövek csak bufferként vannak benne, semmi nagyfesz. az anódnak, vagy ilyesmi. 12 volttal tápolja a csöveket , amiknek az erősítése 0,99-re van belőve, utána meg egy közepes opamp és kész, töröld szemed-szád. Annyi az egész, hogy egy leheletnyi torzítást, ha úgy tetszik, "csőhangot" visz bele, de semmi komoly. Amolyan "vakulj paraszt".
-
#61896
Attix70
aktív tag
Titmouse09
#61894
Attix70
aktív tag
válasz
Titmouse09
#61894
üzenetére
Szerintem kuka (méh-telep sorsú) az akku. 15 V fölé nem nagyon szabad menni mert megindul a gázképződés. Esetleg szulfátmentesítővel még lehetne próbálkozni de az akkuba már nem bíznék. Lehet, hogy most (a szulfátmentesítő utáni kezelés után) még indítana (de már nem lenne üzembiztos).Desulfator
-
#61895
Kernel
nagyúr
Titmouse09
#61894
Kernel
nagyúr
válasz
Titmouse09
#61894
üzenetére
C/10 töltést arra értettem, amikor a töltővel beállítható a kívánt áram. Annyira kellene állítani, a standard töltéshez, az említett feltételekkel.
Ha nem tudod szabályozni, akkor töltő és akku kölcsönhatásán múlik, töltöttségi állapot, belső ellenállás, tápforrás paraméterei.
A Bangood-töltő rajzát felvázoltam másik topikban.
4 Ah kapacitású akkuhoz képest ez már gyorstöltőnek számít, mivel a C/10 felett van, de ez nem gond, mert el van látva a gyorstöltésnél szükséges védelemmel is. Legfeljebb célszerű méréssel is ellenőrizni, hogy úgy működik-e, ahogy a linken leírtam. Létezik belőle "másképp gondolkodó" is, de a Bangood-verzió alkalmas elvileg.
Az akku melegedését is lehet figyelni, ami a töltés egyik igen fontos paramétere.
-
#61894
Titmouse09
aktív tag
Kernel
#61892
Titmouse09
aktív tag
válasz
Kernel
#61892
üzenetére
Értem én hogy C tizede, de a töltőnek nem szólt senki
De megtörtént a teszt, hát nem túl rózsás a helyzet. 0.5A terheléssel 12 percig bírta.
Viszont utána már reagált a 14.4V-ra. De sajnos nem sokat engedett be, pár tíz perc után leesett 0.08A alá az áram. (Most viszont tudta a töltő hogy mennyi a C tizede, de honnan? Az akkuban lévő lemezek területe határozza ezt meg?)Van egy ilyen töltőm is, ezt ráraktam merítés után, de 1A felett kezdte volna tölteni, inkább levettem róla. Következő töltésnél megpróbáljam ezzel, hátha tud valami okosságot?
(#61889) Attix70
Ezt akarom kideíteni
-
#61892
Kernel
nagyúr
Titmouse09
#61881
Kernel
nagyúr
válasz
Titmouse09
#61881
üzenetére
Reggel ráadtam a 14.4-et, de nem sietett bele. (0.06A) Így folytattam ott ahol abbahagyta este. A tegnapi 8 óra után kapott még vagy 11-et, gondoltam ha a C huszadával töltünk így lesz kb tele.
C tizedével töltünk, ez az indulóáram. Ez is csak merült akkut feltételezve, hiszen később már egyre csökken az áram.
14,4 V-ban korlátozott feszültségnél addig kell várni, míg az áram 0,02C alá esik. Noha ez sem kőbe vésett, de maradva az elméletnél:
0,02*4 = 0,08 A
Tehát az akku már fel van töltve. Feszültségtáblázat irányadónak jó lehet, de a tényleges kapacitás és belső ellenállás nem abból fog kiderülni.
(#61884) Predator2
3 AA konfiguráció helyett általában megfelel a Li-ion akku, természetesen hozzávaló töltővel.
-
CPT.Pirk
Jómunkásember
Valaki hallgatott már telepes üzemre készült csöveket használó erősítőt?
Itt van ez a fejhallgató erősítő csoda 6j9 csövekkel [Zhilai audio D1] és táppal összeszerelve kompletten nem kerül annyiba, mint 2-3 márkás cső önmagában. Benne van az USB-s hangkártya is.
Konkrét kapcsolást nem tudok mutatni róla mert nem találtam, de nyilván csöves előfokot követi benne félvezetős fokozat. Ennyi pénzért még akár jó is lehet.
-
#61889
Attix70
aktív tag
Titmouse09
#61883
Attix70
aktív tag
válasz
Titmouse09
#61883
üzenetére
Nem hibás az akku ?
-
#61888
Predator2
addikt
molnarpeter
#61887
Predator2
addikt
válasz
molnarpeter
#61887
üzenetére
Nem értem asztalin miért csinálja, megpróbálom most notebookról:[link]
Remélem már jó.
-
#61886
Predator2
addikt
molnarpeter
#61885
Predator2
addikt
válasz
molnarpeter
#61885
üzenetére
Talán így: [link] ???
-
Predator2
addikt
Helló
Két kérdéssel fordulnék hozzátok. Amatőr vagyok a témában nézzétek el nekem ha hülyeséget írok.
Van egy ilyen mozgásérzékelős lámpám. Sajnos nagyon érzékeny, a garázsban használom, de a legkisebb rezgésre is bekapcsol. Emiatt nagyon hamar lemerül a benne lévő akku. Hogyan tudnám az érzékenységét állítani?
Illetve van egy ugyancsak mozgásérzékelős Xiaomi lámpám, amit szeretnék úgy átkötni, hogy 18650-es akkuval működjön. [link]
Battery Type : 3* AA batteries. Megoldható, és ha igen akkor hogyan?THX
-
#61882
mezis
félisten
Titmouse09
#61881
mezis
félisten
válasz
Titmouse09
#61881
üzenetére
Inkább türelemmel, izzóval teszteld a kapacitását. A vége felé mérj sűrűbben, nem legyen mélymerülés.
Van 20Aó-s indító akkumulátor ? Milyen motorhoz való az ?
-
#61881
Titmouse09
aktív tag
Kernel
#61866
Titmouse09
aktív tag
válasz
Kernel
#61866
üzenetére
Reggel ráadtam a 14.4-et, de nem sietett bele. (0.06A) Így folytattam ott ahol abbahagyta este. A tegnapi 8 óra után kapott még vagy 11-et, gondoltam ha a C huszadával töltünk így lesz kb tele. Amúgy az áram nem ment nagyon le a végén, de közben volt amikor lemet 0.09A-ig. Akkor gondoltam hogy mindjárt kész, de csak visszament.
Most kb 1 órával kihúzás után 12.8V-on van. Ami elvileg pont tökéletes! (PDF, 21.oldal táblázata)Attól tartok túl szép, hogy igaz legyen, de holnap fog kiderülni. Hogy teszteljem le? Akasszak rá fogyasztót 10h vagy 20h tesztre, vagy esetleg egy indítózás mindent kiderít?
Még egy kérdés: terhelés közben 10.5V-ig engedhetem lemerülni? Vagy mennyi az ideális?
-
Kernel
nagyúr
válasz
Sokimm
#61879
üzenetére
A logikai áramkörtől független a relétáp:
Egyszerűen csak kétféle tápra van szükség. 5V a logikának, akármennyi a relének.
A kínai oldalakon forgalmaznak optocsatolós elválasztású relémodulokat is, noha pusztán a működéshez ez nem lenne fontos. De a különféle alkalmazási környezetekben valószínűleg hasznát látják.
-
Sokimm
senior tag
Filozofálgattam, és eljutottam oda, hogy feltegyek egy kérdést nektek, mivel nem találtam rá neten választ.
Mikroprocesszorral megoldott feladatoknál 5V (általában) a logikai érték, viszont az ipari rendszerek 24V-os relékkel dolgoznak, ami kapcsolják a nagyfeszt, és felmerült bennem a kérdés:
Létezik 24V-os logikai rendszer, vagy minden esetben szintillesztik (szilárdtestrelé?), az 5V os rendszerhez a nagyobb hálózatot?
Miként valósul ez meg az ipari környezetben? 2 lépcsőben (5V-24V-230V?), mert 5V os reléket nem nagyon látni nagy gépekben. (még nem láttam, bár nem is volt lehetőségem sok több ezer eurós gépbe belekukkantani
)
Minden választ, útbaigazítást előre is köszönök! -
Kernel
nagyúr
Pl. miért jó hogy a tápegység 100V-ból(+45 és -45) csinálja meg a +-16V-ot? pontosabban nem is tudom, mert a 2 test látszólag nem kapcsolódik.
Gyakran így szokás, emiatt nem kell külön tekercs a szekunderre, célnak teljesen megfelel. Földhurok kivédése miatt nem ott kötik össze, máshol ér körbe, de azonos szinten van.
A C17 a D2, D3 között, miért a -16V-ra van kötve?
Azon keresztül bekapcsolás pillanatában a -16 V lefelé húzza a Q19 bázisát, a végfok éledését késlelteti. Kikapcsoláskor viszont a D3 irányában folyó áram gyorsítja elvileg a némítást.
De itt külön kell választani a végfok koppanásgátlását, amit a Q19 intéz, de csak be- és kikapcsolásnál. Másik a Muting-kapcsoló, amivel viszont működés közben némít a felhasználó, a végfok bemenetén.
-
#61877
Lompos48
nagyúr
DonThomasino
#61876
Lompos48
nagyúr
válasz
DonThomasino
#61876
üzenetére
Például.
-
cigam
titán
válasz
Kernel
#61874
üzenetére
Köszi, hogy rávilágítottál pár dologra! Persze, hogy megjavítani szeretném, nem működésre bírni.
Pl. miért jó hogy a tápegység 100V-ból(+45 és -45) csinálja meg a +-16V-ot? pontosabban nem is tudom, mert a 2 test látszólag nem kapcsolódik.
A C17 a D2, D3 között, miért a -16V-ra van kötve?
A D6-al előállított(mute) feszültség csak azért van áthozva mute gombra, hogy a visszajelző LED-et megtáplálja? A mute kapcsoló másik lábain egy ellenálláson keresztül a hangerő potinál némítja a bejövő jelet. De akkor minek bűvészkednek ezzel Q19-el?
-
Kernel
nagyúr
A nagy pufferek kapacitáscsökkenése kezdetben csak 100 Hz halk morgást okoz a hangban, amellett működik normálisan. De sok fórumozónak bántja a szemét, szeretik cserélni, holott ezek nem kapcsolóüzemű tápegységek, nincs is akkora igénybevételnek kitéve, szervizben is ritkán kellett cserélni ilyen puffereket.
Sokkal érdekesebb a muting Q19 tranzisztora, ami ritkán alkalmazott megoldással a végfokba nyúl bele, ott is a feszültségutánhúzó RCR tagok tápellátását megszakítva, mindkét oldalon.
A D6 diódán keresztül egyenirányított AC emeli fel a Q19 bázisát, ami emitterkövetőként adja át a tápot. Ezt méréssel ellenőrizni kell.
Noha a diódákon és BE-átmeneten esnek feszültségek, de gyakorlatilag majdnem a + főtáp szintjére emel. Egyébként is a végfokokból ez a "megszakító" tranzisztor hiányozni szokott, tehát az erősítőnek a Q19 nélkül is működni kellene, CE rövidzár mellett.
Q22 a D11 és D12-n keresztül a végfokok bázisánál avatkozik be, ezt pedig eltávolítva lehetne hatástalanítani. Vagy a diódák egyik végét kiemelni.
De nem azt mondom, hogy így kell javítani, mert a hiba okát meg kellene találni, csak így talán érthetőbb és jobban lekövethető, hogy hol nem stimmel valami.
-
cigam
titán
Van egy Kenwood KA51 erősítő, és rettentő fura hibát produkál. Szól (veszett torzan, majd folyamatosan elhalkul. Ha ki-be dugom a 220-ba, egy pillanatra megint feléled, aztán elhalkul, de ugyanolyan torz. Eletrotanyán találtam rajzot, de olyan gyengusz, hogy csak tippelni lehet mi merre hány méter.
Mivel a táp látszólag rendben (a 2 nagy pufferkondi cserélve), és mindkét csatorna csinálja, valami közös pontot kéne keresnem. Ez vagy a táp, vagy a némító áramkör. Számomra kuszán van megrajzolva, nem értem hogyan működik. Látszólag egy diódával egyenirányított "táp"ról kap vezérlést, de kusza az egész.
Esetleg van valami típushibája, vagy találkozott valaki hasonlóval? Tippeknek is örülnék.Találtam egy Kenwood manual kereső oldalt, de nem tudok olyan kulcsszót beírni ami találatot eredményezne.
A 220as betáp + trafó miért keresztezi a végfok kimeneteivel? Simán helyet cserélhettek volna és nem lennének egymást keresztező vonalak, a rajz is jobban olvasható lenne.
-
#61870
cigam
titán
molnarpeter
#61868
cigam
titán
válasz
molnarpeter
#61868
üzenetére
Úgy néz ki mint egy banán mama(hangfal) csatlakozó.
-
#61869
Lompos48
nagyúr
DonThomasino
#61859
Lompos48
nagyúr
válasz
DonThomasino
#61859
üzenetére
Nem tudom. Én ezt egyszerűen a kapcsolótábla megszakítóira bíznám (ha vannak). Körülöttem 1 méter sugarú körben 6 elosztó etet valami huszonharminc konnektort. De tudom, hogy 3 métrerre fent a falon fázison ÉS nullán figyeli, hogy milyen marhaságot vagyok képes elkövetnui.
-
#61868
molnarpeter
nagyúr
DonThomasino
#61867
molnarpeter
nagyúr
válasz
DonThomasino
#61867
üzenetére
Köszi! A forrás az aliexpress
Egy adatkábelt rendeltem, szóval csak tippelni tudok, hogy nem prémium. Annyit láttam, hogy csavaros a vége, úgy lehet beszorítani a kábelt. -
#61867
DonThomasino
veterán
molnarpeter
#61864
DonThomasino
veterán
válasz
molnarpeter
#61864
üzenetére
Banán dugónak látom elsősorban hangfalakhoz erősítőkhöz használják.
Az ár merőben függ a márkától és a minőségtől. -
#61866
Kernel
nagyúr
Titmouse09
#61865
Kernel
nagyúr
válasz
Titmouse09
#61865
üzenetére
Ezt talán úgy lehetne eldönteni, hogy a tápmodullal, amit említettél, adnál rá 14,4 V-ot (de ezt ne húzza le a terhelés, pont ennyi legyen a kapcsokon) és közben mérnéd a felvett áramot. Akkor lehetne viszonyítani a 0,02C értékhez.
Nem gond, hogy nincs áramkorlát, mert ilyenkor már úgysem vesz fel sokat, mint látható is.
Ha az áram tartósan nem akar ez alá csökkenni, lehet átvezetéses is az akku.
-
#61865
Titmouse09
aktív tag
Kernel
#61863
Titmouse09
aktív tag
-
#61864
molnarpeter
nagyúr
molnarpeter
nagyúr

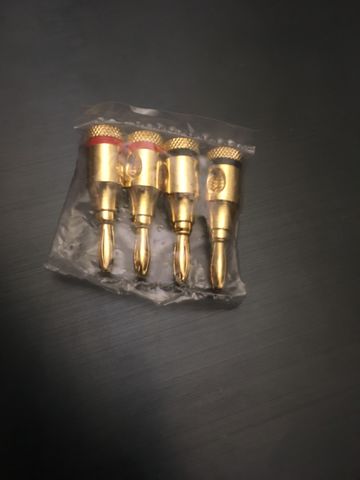

Sziasztok! Ezeknek mi a pontos nevük, és mennyit lehet kérni értük (8 darab van összesen)? Mást rendeltem, téves postázás, de nem kérik visszaküldeni.
-
#61863
Kernel
nagyúr
Titmouse09
#61861
Kernel
nagyúr
válasz
Titmouse09
#61861
üzenetére
A legismertebb elv szerint 14,4 V-ig töltik, esetleg hidegben egy kicsit feljebb vagy fordítva. Míg az áram visszaesik 0,02C értékre.
Kevésbé ismert módszer, ami Aldi Auto XS töltőknél figyelhető meg, hogy 14,4 V felett időnként leállítja a töltést és méri az üresjárási feszültséget. Ha utóbbi eléri a 14,4 V-ot, akkor áll le elvileg, bár ezt így pontosan nem írták le a felhasználók, csak én sejtem.
Azt mérték már többen is, hogy ebben a szakaszban sem megy feljebb 15,3 V-nál, a töltési feszültség.
Ez a módszer valamivel gyorsabb telítést tesz lehetővé, mint amikor fix 14,4 V-on kell pezsegtetni sokáig, ami nem is tesz jót az akkunak.
Tehát elvileg megteheted, hogy néha lekapcsolod a töltést és úgy ellenőrzöd a feszültséget.
-
#61861
Titmouse09
aktív tag
Kernel
#61848
Titmouse09
aktív tag
-
#61860
Attix70
aktív tag
DonThomasino
#61859
Attix70
aktív tag
válasz
DonThomasino
#61859
üzenetére
A linkelt hosszabbítóban 2db kismegszakító van, valószínűleg a nullán kívüli 2 vezetéken van külön-külön (egyik fázis másik nulla vagy egyik nulla másik fázis) és a nyelvük össze van kötve (ha egyik levált viszi a másikat).
Csak a hosszabbító képe alapján gondolom. -
#61858
Lompos48
nagyúr
DonThomasino
#61856
Lompos48
nagyúr
válasz
DonThomasino
#61856
üzenetére
Kismegszakító bekötésénél gond lenne hogy esik a Fázis és a 0 ?
"Valamennyire" igen. Tudnillik ha a nulla ágban van, a zárlat pedig fázis és föld között, akkor rá se hess!
-
moha21
veterán
A fi relé valóban nem erre való, azonban vannak olyan készülékek melyek kombinált védelemmel rendelkeznek, tehát kioldójuk hiba és túláramra is kiold.
"Tulajdonképpen a Fi relé is akkor old le, ha 25 - 30 mA-nél nagyobb a fázison az áram mint ami a nullán visszafolyik)"
Azért attól is függ, hogy milyen Fi relé. egy 100mA-es vagy 300-as nem old le 25 mA-nél ha jó a készülék.
(#61854) DonThomasino: Hát ha azt nézem, hogy minőségi a kialakítása ( szoktam kontaset cuccokat használni ), moduláris, illetve 2 pólusú megszakításra is képes, annyira nem is sok.
-
#61853
mezis
félisten
DonThomasino
#61851
mezis
félisten
válasz
DonThomasino
#61851
üzenetére
A Fi relé nem zárlatvédő.
A hosszabbító (elosztó) meg túláram védelemmel lehet ellátva, ami zárlatkor be szokott következni
(Az az oldalsó kerek piros gomb a visszakapcsolója.).
(Tulajdonképpen a Fi relé is akkor old le, ha 25 - 30 mA-nél nagyobb a fázison az áram mint ami a nullán visszafolyik) -
#61852
moha21
veterán
DonThomasino
#61851
moha21
veterán
válasz
DonThomasino
#61851
üzenetére
-
#61851
DonThomasino
veterán
DonThomasino
veterán
Létezik olyan 230 as elosztó- hosszabító ami zárlat védett,
Fi reléből már láttam ilyet a kérdésem az lenne hogy zárlatra való is van? -
Kernel
nagyúr
válasz
sztojo
#61849
üzenetére
Ha már egy fázisról megy, az irányváltás adja magát, de konkrét rajzot nem tudok, kezdetnek a Google képkeresővel célszerű nézelődni:
http://www.google.com/images?q=három+fázisú+motor+egy+fázisra
Itt lehet látni az irányváltás módját is.
-
sztojo
csendes tag
Sziasztok!
Vettem egy motort (Suzuki) amit be szeretnék rakni a fűthető garázsba télre. De az autó miatt csak állványra tehetem. Az állvány elkészült a motort tartó polcot szeretném felfelé és lefelé mozgatni.
Ehhez szereztem egy 3 fázisú ~750w-os hajtóműves motort.
A problémáim a következők:
Nincs 3 fázisú áramvételi lehetőségem. Ezért 220-ról kellene a motort üzemeltetni. Ez a kisebbik probléma.
Irányváltósra kellene megoldani az egész bekötést, hogy a polcot fel-le lehessen működtetni.Van esetleg valakinek ehhez kapcsolási rajza, szükséges alkatrészek listájával, stb?
Előre is köszi a segítséget!
-
#61848
Kernel
nagyúr
Titmouse09
#61847
Kernel
nagyúr
válasz
Titmouse09
#61847
üzenetére
A kialakuló áramot kell mérni, ahhoz képest úgyis már csak csökkenni fog, ahogy töltődik. De ha már normál feszültségen van, akkor nincs mit éleszteni, mehet rá normál töltőáram is, kapacitástól függően.
Többszöri töltés-kisütéssel lehet próbálkozni, illetve az impulzustöltés előnyösebb ilyenkor. Kisütésnél persze vigyázni kell, hogy ne túlmerítés legyen belőle.
A linkelt töltő 100 Hz félhullámú szinusszal tölt, tehát ezek nem olyan meredek impulzusok, mint egy tirisztoros töltő fázishasított árama, de elvileg ez is jobb az akkunak, mint a sima DC.
Más gond lehet viszont, ilyen egyszerű trafós töltőnél nincs feszültségkorlát, illetve azt sem lehet tudni, hogy a mért feszültségen mit értenek? Terhelt, vagy üresjárási? A félhullámokat mivel mérték, valós effektív értéket tudó műszerrel? De annak van egy csúcsértéke is, amire az akku töltődni fog, ami sokkal lényegesebb.
220 V-os trafó 230 V-on eleve többet ad le a szekunderen.
Ha ezt a 15,75 V-ot csak a táblázatból olvastad ki, az nem mérvadó. Az előállt 500 mA áram köszönhető annál nagyobb feszültségnek is. Ilyenkor mérni kell kapocsfeszültséget, töltés közben. Annak is lehet ilyen töltőnél egy hullámzása, de az akku simít is rajta.
-
#61847
Titmouse09
aktív tag
Kernel
#61845
Titmouse09
aktív tag
válasz
Kernel
#61845
üzenetére
15,75V-on vett fel áramot, de legalább fél Ampernek nézett ki a töltő mutatóján. (Töltő)
Egyébként már normál feszültségen van az akku, csak a kapacitása ici-pici.Milyen izzót válasszak? 15,75V*0,2A=3,15W -> 12V 3W, ha van itthon jó lesz? Ellenállásból nem vagyok jól ellátva, de ha van barkács-módszer szívesen meghallgatom.
Továbbra is köszönöm a sok hasznos infót!
-
#61845
Kernel
nagyúr
Titmouse09
#61844
Kernel
nagyúr
válasz
Titmouse09
#61844
üzenetére
Alapvetően az Ohm-törvény szerint működik, de ahhoz épp nem fontos. Rákötheted a feszültséget egy izzólámpán vagy ellenálláson keresztül is. Így lassan magához térhet, ha meg nem, akkor semmitől sem fog.
14,4 vagy 15,75 V, ennek sincs jelentősége, pláne ha egyik értékről sem vesz fel áramot az akku. Ha az 500 mA-os töltőt akasztod rá, arról sem vesz fel áramot, ha nem "akar".
Túlmerült akkunál ez így működik, megnő a belső ellenállás. Ráköthetsz 14,4 V-ot, kezdetben nem, vagy alig vesz fel áramot. Majd lassan növekedésnek indul, az egyébként még használható akku esetében (nem feltétlenül megy tönkre, ha nem volt sokáig úgy hagyva).
A növekvő szakaszban jut szerephez a tápforrás áramkorlátozó képessége, ami valahol behatárol. De ez megfogható egy izzóval vagy ellenállással is. Noha szokás mondani, hogy a túlmerült akkut először kímélő árammal "emeljük fel", de azért van itt egy bizonyos önszabályozó jelenség is.
A töltés többi része pedig a szokott módon törtéhet.
Emelt feszültségű töltés (15,8 V) a CTEK-töltő rekondicionáló programjából ismert, de ezt a már működésbe hozott (életbe visszahozott) akkun lehet alkalmazni, tehát itt kicsit keverednek a fogalmak.
Olyat is láthattunk más topikban, hogy valaki sorosan három akkut (kb. 36V) kötött a túlmerült akku élesztésére. Csakhogy a feszültség növelése tévút és kártékony, még az áram folyamatos figyelése mellett is. Ha nem vesz fel áramot a "javítandó" akku, akkor is. Maga a túlfeszültség nem tesz jót, szerintem.
Élesztésre megfelel a normál 14,4 V, csak ki kell várni, hogy mi történik. Akár egy 12 V-os dugasztáp is mehet rá, sürgős esetben. Sokkal fontosabb a gyors segítség az akkun, hogy ne károsodjon.
3-trimmeres modul régebbi konstrukció, abból már nem érdemes venni, hacsak valaki nem szeretne finomítani a 10 % áramkijelzésen (Full LED), ami valóban nem pont 10 % a 2-trimmeresnél sem, de ez nem olyan nagy gond.
Egyébként a 3. trimmer csak nyűggé válik, hogy még azt is külön állítgatni kell műszerrel és műterheléssel, sokan nem is tudják. Hogy milyen 10 %-ról beszélek, itt van leírva bővebben: [link]
-
#61844
Titmouse09
aktív tag
kjani18
#61842
Titmouse09
aktív tag
válasz
kjani18
#61842
üzenetére
Köszönöm, nem tudtam, hogy ez pontosan így működik, azt hittem tartja a feszültséget.
(#61843) Kernel
Az optocsatoló csak azért jutott eszembe, mert az eleve nem túl nagy áramot tud átengedni. De akkor békén hagyom!
Az akku egy sima ólom-savas, csak túl lett merítve szerencsétlen. Azt a tanácsot kaptam hogy töltsem 15.75V-on 200mA-rel. Így visszahozható az életbe, egyébként 14.4V-on nem vesz fel áramot.
Mire gondolsz egyszeri megoldásként?
Van egyébként töltőm, ami tud ilyen feszültséget, csak legalább 500mA-t ad le. Hátha ezzel is lehet kezdeni valamit.Ajánlottátok mindketten a CC/CV-t. Megtetszett, szóval rendelek egyet
Aliexpress-en nézelődtem, szerintem kezdetnek egy kijelzős jobb lenne, de a kijelző nélküliek között van 2 és 3 potméteres. Ezek másra valók, vagy csak valamelyiken be lehet állítani mégvalamit?Elnézést, ha nagyon amatőr vagyok, de szívesen tanulok!
-
#61843
Kernel
nagyúr
Titmouse09
#61840
Kernel
nagyúr
válasz
Titmouse09
#61840
üzenetére
Rendszeres célra lehet venni CC/CV modul kijelzős vagy kijelző nélküli változatát. Egy alkalmi töltés meg elintézhető másképp is, de milyen kémiájú lenne az a 15,7 V-os akku? Az optocsatolós rész értelmezhetetlen.
(#61841) csubuka
Kétségtelen, a kettős szigetelésű hálózati vezetékben a kétféle szigetelésnek külön-külön is meg kell tudni védeni, elektromos szigetelés szempontjából. A megerősítés a mechanikai védelmet szolgálja.
-
#61842
kjani18
őstag
Titmouse09
#61840
kjani18
őstag
válasz
Titmouse09
#61840
üzenetére
Azt szeretném hogy bármekkora fogyasztót kötök rá ne adjon le több áramot."
Ezt csak úgy tudja megtenni, hogy addig csökkenti a kapocsfeszültséget, amíg az áram le nem megy a beállított szintre.
A belinkelt konverter helyett ésszerűbb lenne CC/CV -t használni. -
csubuka
addikt
válasz
Kernel
#61821
üzenetére
Nagyon szépen köszönöm a részletes, képekkel illusztrált választ!
Hmm, akkor egy szabvány 230V-os kábelből erenként ki tudom kukázni a hozzávalót végülis? Mondjuk ha a szigeteltet használom azzal bajt nem csinálok nem? Legalább úgy nem érhet egymáshoz a nulla meg a fázis. (persze ez amúgy sem nagyon reális talán csupaszon sem)
Akkor bevagdosom majd a panelt meg a kritikus helyeken utasításod szerint leveszem a réz akármiket.
-
#61840
Titmouse09
aktív tag
Titmouse09
aktív tag
Sziasztok!
Szeretnék összehozni egy "tápegységet", ami 15,7V-os és max 200mA-t tud leadni.
Gondoltam segítségemre lehet az itthon fellelhető ilyen modulom. Beállítottam a kívánt feszültségre, de mivel 12V 2A tápra kötöttem túl nagy volt az áram.Következő ötlet egy gyengébb táp volt, de mivel 12V-os nincs gyengébb, rákötöttem egy 5V 1A telefon töltőt. Azt hittem jó lesz, a teljesítménye hasonló, mint amit a kimeneten szeretnék kapni, a fölösleget meg majd elintézi a hatásfok. Üresen továbbra is jó volt a kapott feszültség, de terhelésre nagyon leesett, az áram viszont 0.7A körül alakult. (Kvázi amit kapott azt úgy ahogy volt átengedte, lehet kevés neki az 5V?)
Na mondom ez így nem lesz jó, eszembe jutott hogy van itthon 4N25 optocsatoló. Visszakötöttem a 12V tápra a modult, a kimenetre ráraktam a csatolót, adtam neki kb 20mA-t, át is engedett kb 15V-ot, de amint komolyabb fogyasztót raktam rá, a kimeneten lévő feszültség nagyon leesett (1V alá). Ha egy 1K ellenállást tettem rá, akkor a várt módon működött.
Mit rontok el? Azt szeretném hogy bármekkora fogyasztót kötök rá ne adjon le több áramot. Konkrétan egy akkut akarok vele egyszer feltölteni. Vagy nagyon rossz úton járok?
-
Kernel
nagyúr
válasz
kuyarashi
#61836
üzenetére
Majd figyelni kellene a szekunder dióda melegedését, mert azon viszont nincs semmi hűtés, illetve mérni a terhelt feszültséget is. Ilyen dióda önmagában már 1 A áramtól is jó forró tud lenni.
Van HDD-tápom kettő is, ezeknél mindkét ágon (5 és 12V) hűtőbordás diódákkal, az is melegszik rendesen.
Az a box viszont a 12 V-ból állítja elő az 5 V ág teljesítményét is.
-
-
Kernel
nagyúr
válasz
kuyarashi
#61831
üzenetére

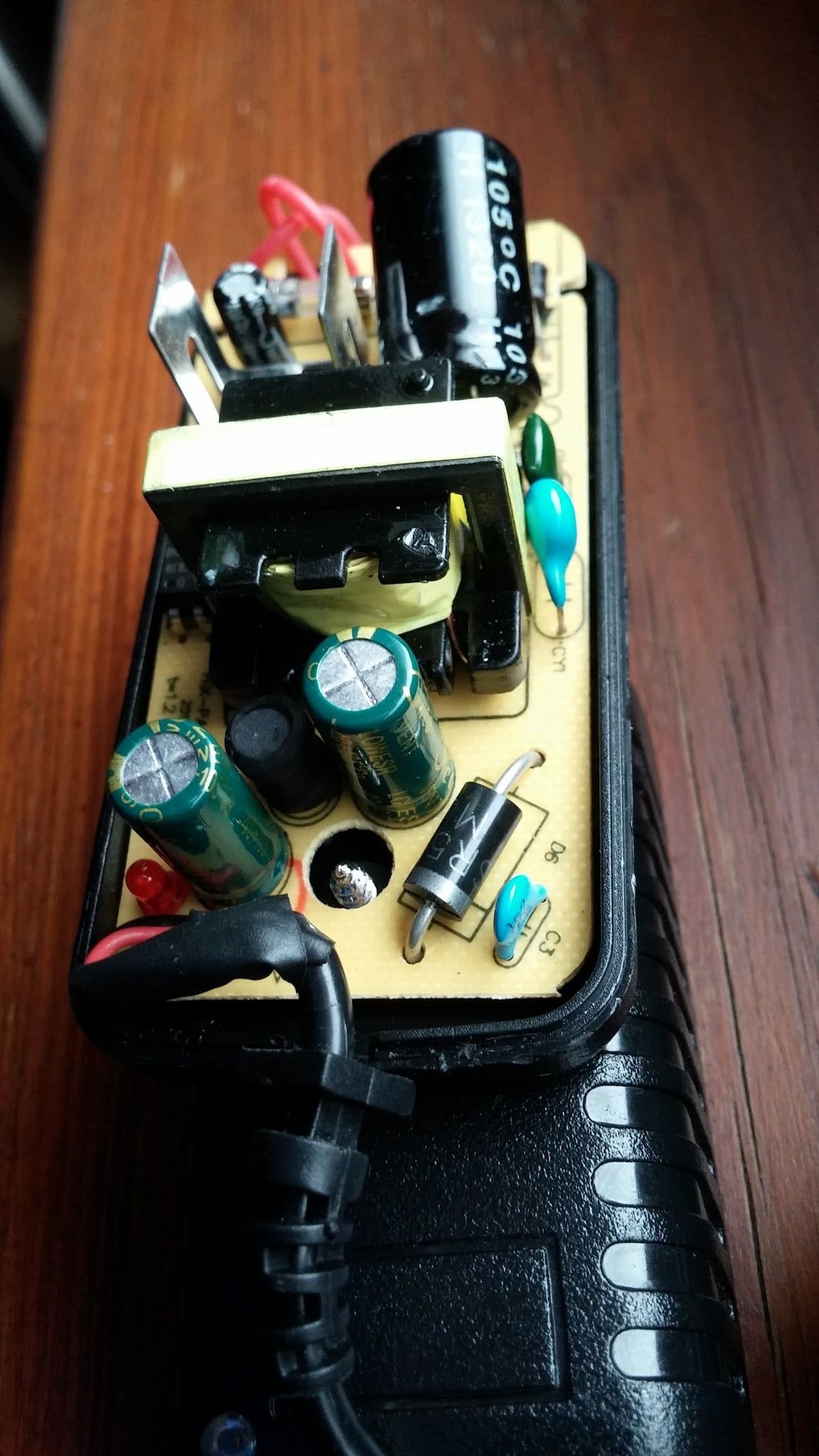

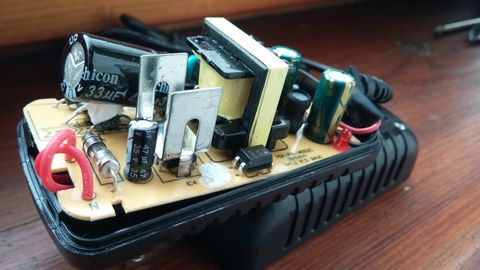

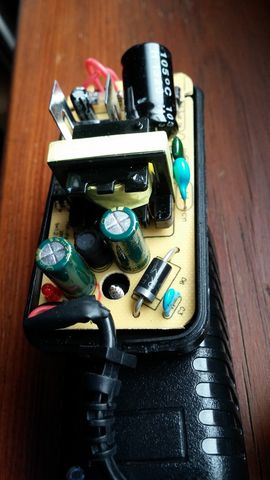

Hasonló van nekem is, csak 1,2 A változat. A hűtőfül alatt SM8002C található, ami a trafót közvetlenül meghajtja, tehát külön tranzisztor nélkül.
Ez egy jó hatásfokú IC, amit a kisméretű hűtés is jelez. Terhelés nélkül alig melegszik, készenléti fogyasztása minimális, így az sem vészes, ha állandóra be van dugva.
-
Kernel
nagyúr
válasz
bandi94
#61829
üzenetére
Target 3001!, vagyis normál PCB-tervező, csak a beállításokat átszabtam, a célnak megfelelően.
Végül pedig szögletes rajzolatot terveztem, a szokásos dőlt / hajlított vonalak helyett.
Így pont nem jó, mert centerhez viszonyít, de szerencsére el lehet tolni az oldalakat:
Hogy jó legyen:
Utána következhet a harc a program több hülyeségével, sőt bugjával, ettől függetlenül vannak előnyei is, ami ellensúlyozza.
Forgatható 3D, csak az érdekesség kedvéért, a panel alja:
-
#61833
kuyarashi
őstag
gerleimarci
#61832
kuyarashi
őstag
válasz
gerleimarci
#61832
üzenetére
Kínai. Egy normálisabb külső HDD kerethez járt ezt, csak annyi a gond, hogy angol csatlakozója van. Persze előre jeleztem, úgyhogy a csomagba beraktak egy UK-EU átalakítót. Naná, hogy a profilja nem kör keresztmetszetű (így nem tudom bedugni a konnektorba).
Viszont most, hogy már tudom, normális a táp, nyugodt szívvel fogom az átalakítóból kivett EU szabványos érintkezőket átforrasztani az adapter házába. -
#90088192
törölt tag
válasz
Kernel
#61828
üzenetére
Hello
Koszi igy elsore, a tekergetesen tulvagyok, se jobb se rosszabb nem lett
, tulajdonkeppen egy kukaszokeveny, nincs mit veszteni vele ezert is erdeklodom
Sejtettem, hogy hasonlo valaszt kapok, van egy 40 MHz-es ketcsatornas szkopom, meg egy jelgeneratorom kezenel, es mar latom lelki szemeim elott egy hosszas mericskeles lenne a vege...Akkor marad igy kb.Koszonom megegyszer
Laci
-
Kernel
nagyúr
válasz
#90088192
#61825
üzenetére
Külsőre lehet szép, de az aránydetektoros FM-demodulátor és tranzisztoros-tekercses multiplex-dekóder a 70-es évek technikája. A csöves sztereókban volt ilyen, vagy még Videoton Apolló idején.
Utána már a μA758 IC-s dekóder vette át a helyét mindenhol, illetve a szorzódemodulátoros KF IC-k. Esetleg az MC1309 / 1310 (lengyel rádiók, Dansk stb.).
Azért is említem, mert ilyen IC-vel egyszerű dekódert építeni egy kis panelra, ami az elavult áramkört kiváltja. Sokkal jobb minőségű, áthallás és pilot-érzékenység szempontjából is. Igaz, utána már mehetne bele egy szorzódemodulátor (μA3089)és csak a tuner maradna eredeti.
Így viszont próbálkozhatsz a több évtizedes elkók cseréjével. Ha nem javul meg, utána következhetne egy műszeres beállítás, az elhangolódott rezgőkörök korrigálása, de erre nem sokan vannak berendezkedve.
De semmiképp ne kezdd tekergetni, míg egyéb hibák nincsenek kizárva, mert lehet még rosszabb is.
-
fero02
nagyúr
Ha egyszerre csak az egyik kimenetre van szükséged, amiket tudsz váltogatni (egy kapcsolással) és nincs szükséged olyan állásra, amikor mindkét kimenetet egyszerre akarod használni (vagy egyiket sem akarod), akkor váltó kapcsoló.
Ha szükséges egyszerre akár mindkét kimenetet használni, vagy egy időben csak egyet, de menet közben lekapcsolni, vagy cserélni szükséges, akkor csillár kapcsoló.
-
#90088192
törölt tag
Hello mindenkinek
Van egy gyonyoru Sony STR 222 AM FM Stereo Receiver
Szeretnek egy kis segitseget kerni, ha valakinek lenne otlete, mikent lehetne orvosolni egy eleg erdekes jelenseget:Maga a radio mukodik, szepen szol, be lehet hangolni akar sztereo vetelre is, vagyis eddig egyszer sikerult csak. Antenna jo, ugyan abban a helyisegben mas tokeletesen mukodik sztereoban, csak ez a nyamvadt nem akrja az igazsagot. Monoban tokeletesen szol, de nincs pilot visszajelzes es tenyleg monoban szol csak.
Ha valakinek van valami tapasztalata otlete szivesen varom, es a a kapcsolasi rajz
Koszonom elore is
Laci
-
Kernel
nagyúr
válasz
csubuka
#61808
üzenetére
A panel forrasztási oldalán szigetelt vezetéknek nincs különösebb értelme, attól még úgyis ott lesznek az érinthető pontok, amit nem kell érinteni.
Nemrég én is csináltam ilyen panelt, bár amikor elkezdtem összerakni, majdnem megbántam, hogy nem rendes NYÁK-ot készítettem, de végül ezt sem tartott túl sokáig "összevarrni". Ahogy a 0,4 mm-es, kábelből bontott huzalt átfűzögettem, mintha varrnék, olyan volt:
Noha itt a galvanikus elválasztásnak nem sok szerepe van, mert a hőlégfúvóban, amihez készült hőfokszabályzó eleve 230 V van, az egész szerkezet pedig komplett szigetelt, illetve védőföldvezetéke is van a fémrészhez.
Pláne, ha LNK306 step-down tápegységgel kombinálom (24 V / 200 mA kell csak ventilátor + vezérléshez), abban még trafó sincs, de nem is kell egy hőlégfúvóhoz.
Ettől függetlenül berajzoltam sárgával, hol válik el a 230 V-os rész:
Egyébként pillanatpákával le is lehet szedni a szemeket, vagy bármilyen rézfóliát. Ha megmelegítem, utána lekapcsolom, hozzáragad a pákához és lekapja. Vagy a melegítéstől is leválik.
További fotók:
Ez pedig a tervezési fázis, az összerakás közben kicsit változott:
-
Kernel
nagyúr
válasz
fgabor87
#61817
üzenetére
Ha beteszel egy hasonló méretű 10 ohmos ellenállást, zárlat esetén az leég. Vagy kíméletesebb ilyenkor egy izzólámpát beiktatni helyette, mert több próbálkozás több kárt is okozhat az áramkörben. Esetleg valamivel kisebb méretű (vagyis kisebb teljesítményű) ellenállást, ami még könnyebben kiég, ezáltal véd.
Kisebb teljesítményű áramkörhöz 40 W-os izzó is megfelel, ha nincs kisebb. Próbára egy jól méretezett olvadóbiztosíték sem elvetendő természetesen.
Biztosíték-ellenállás, védőellenállás annyiban másabb, hogy ezek látható égés nélkül szoktak megszakadni. Valószínűleg áramra is definiálják, nem néztem még ilyen adatlapot.
-
PHM
addikt
válasz
fgabor87
#61816
üzenetére
"barna- fekete-fekete- arany- narancs"
A narancs az vörös, és máris van értelme a vonalkódnak.
(A hőterheléstől kifakulhatott.)
Tehát: 100, szorozva 10 a -1-edikennel, azaz osztva tízzel.
A vörös pedig 2%-os tűrést jelent.
A méretéből a terhelhetőségre is lehet következtetni.
Szerintem 0,25, vagy 0,4W-os lehet. -
-
Kernel
nagyúr
válasz
fgabor87
#61813
üzenetére
Lehet biztosíték-ellenállás, azok szoktak így kinézni. Ilyenkor mindig az áramkört kell nézni, hogy milyen szerepkörben van.
Meg az is gyakori, hogy ilyenkor már zárlat van és azért szakadt meg. Azt meg előbb mérni célszerű.
(#61811) flegga92
Ilyen kapcsolók használaton kívül is oxidálódhatnak, vagy még jobban. Azt sem mondhatom, hogy párás környezet kell neki, TV és egyéb szerkezetekben attól függetlenül is beáll.
Olyan is előfordul, hogy elkezdik nyomogatni ezerrel és megjavul, a koptató hatás miatt. Így persze nem mindig lesz 100 %-os, mindenesetre épp a használat tesz jót neki.
-
fgabor87
tag
Valaki esetleg tudna segíteni abban, hogy ez milyen/mekkora ellenállás?
Bevittem a Lomex-be, ott nem tudták megállapítani, sőt, azt mondták, hogy ez nem is ellenállás. Pedig a nyákon R1 felirat szerepel mellette.
Mondjuk azt is mondták, hogy ha ellenállás, nem lehet rossz, mert nincs szétnyílva vagy megégve, de aztán közölte velem, hogy tényleg rossz. De nem tud adni semmit, mert nem tudja, hogy mi ez és mekkora.
-
kuyarashi
őstag
Sziasztok!
1-2 méter dekoratív, fonott borítású kábelt keresek, amiben 2 sodort rézszál fut. Tápkábelt szeretnék csinálni, végein DC csatlakozókkal. Gyakorlatilag ez az Ebay-es megfelelne, de ennek nagy a keresztmetszete, így nem tudom behúzni a fém csatlakozómba, amit már megvettem és nem szívesen cserélném le, mert ezt is baromi sok időbe tellett megtalálni. Bár még így sem egészen olyan, mint amilyet szerettem volna.
Igazából az is opció, ha a fenti kábelhez találok ehhez hasonló csatlakozót, de olyat, amibe belefér az említett, 6 mm vastag vezeték. Igazából derékszögű volna az igazi, de ennyire ne akarjak túl sokat, ugye.Előre is köszi a segítséget.
-
flegga92
senior tag
Sziasztok!
Van egy WQP6-3208 típusú mosogatógépem.
Pár napja az indító gombja sokszori megnyomásával indult csak el, tegnap kb 2 percig nyomkodtam mint a hülye mire elindult. Ma reggel már nem indult el...
Leszedtem az előlapot, multiméterrel nekiestem a szakadásmérővel, ez alapján a kapcsoló rossz (SW9 kapcsoló). Persze, ha ezzel kell vizsgálni, minimálisan vagyok otthon az elektronikában. Megnéztem a többi kapcsolót is ellenőrzés képpen és a mellette levő is hibás, az sem kapcsol (SW7). Érdekes mert ezt nagyon ritkán használjuk, havi 1-2 alkalommal.
Elég szabvány kapcsolónak néznek ki gondolom lehet ilyet kapni. Mennyire macerás a cseréjük? Vezetéket, ledszalagot stb rengetegszer csináltam, de gyári nyáklapon még soha.
Köszi előre is!
-
csubuka
addikt
válasz
Kernel
#61194
üzenetére
Kedves Kernel!
Lassan gyűlnek az alkatrészek, így belekezdek a perforált panelon való összeépítésébe a nullátmenet figyelő triac-os fázishasítónak
Reméljük nem gyúl ki majd semmi meg hasonlók Remélem majd tudok hamar fotókat mutatni...A huzalozást a 230V-oldalon valamilyen spéci huzallal kellene csináljam? Valamilyen adott szigetelési osztállyal? Vagy az mindegy végülis, mert ez így is érintésveszélyes lesz... Gondolom ha lehet akkor egy "sornyi" lyuk maradjon ki a huzalok között, hogy meg legyen a "creepage distance" vagy micsoda.
-
cigam
titán
válasz
rostiron
#61806
üzenetére
Elképzelhető. Próbáltad másik töltővel? Másik kábellel(!)? Lehet kapni különféle USB-s mérő kütyüket. Amivel kiderítheted, hogy a kábelen esik-e akkora feszültség, hogy nem ér el az eszközik, vagy pedig eleve a töltő nem tud kiadni magából akkora energiát amire szükség van. De még az is lehet, hogy a tableted töltőelektronikája túl óvatos.
fgabor87
Google 3. találata? -
rostiron
őstag
Sziasztok.
Van egy 10" lenovo tablet, ami a hálózati töltőre csatlakoztatva, intenzív használat közben ( játék, youtube ) nagyon lassan ugyan de merül. Létezhet olyan, hogy lassabban tölt mint ahogy merül ?? Kikapcsolt állapotban is nagyon lassan tölt.
Hogy lehet a töltőt leellenőrizni. hogy jó-e ? 5.2V 2A a töltő -
vizimento
senior tag
Egy számítógép szünetmentes rövid dőre terhelhető jóval nagyobb terheléssel a névlegesnél?
Ugye a hétköznapi, normál árúak max 1kw-os hatásos teljesítményűek.
De a másodperc tört részére (egy mágneskapcsoló átváltási idejére) terhelhető lehet 5-6kw-al? Vagy annyi idő alatt is lekapcsolna a védelme? Vagy mi történne?
)
Egy adatkábelt rendeltem, szóval csak tippelni tudok, hogy nem prémium. Annyit láttam, hogy csavaros a vége, úgy lehet beszorítani a kábelt.
Új hozzászólás Aktív témák
Hirdetés
ekkold- Kamionok, fuvarozás, logisztika topik
- Nem indul és mi a baja a gépemnek topik
- Milyen légkondit a lakásba?
- Projektor topic
- Házimozi belépő szinten
- Digitális Állampolgárság Program DÁP
- Autós topik
- Diablo IV
- Győr és környéke adok-veszek-beszélgetek
- Debrecen és környéke adok-veszek-beszélgetek
- További aktív témák...
- Bomba ár! HP ProBook 430 G3 - i5-6GEN I 4GB I 500GB I HDMI I 13,3" HD I Cam I W10 I Garancia!
- Bomba ár! Lenovo Tablet 10 - Intel N4100 I 8GB I 128SSD I 10,1" WUXGA I HDMI I Cam I W11 I Gari!
- Eladó egy Xiaomi k50 ultra (Xiaomi 12t pro) snapdragon cpu
- Bomba ár! Dell Latitude 3500 - i5-8GEN I 8GB I 256SSD I HDMI I 15,6" HD I Cam I W11 I Gar!
- Bomba ár! Lenovo X1 Yoga 2nd - i7-7G I 16GB I 256SSD I 14" 2K Touch I W11 I CAM I Garancia!
- Telefon felváráslás!! iPhone 15/iPhone 15 Plus/iPhone 15 Pro/iPhone 15 Pro Max
- Asus ProART Gaming PC! i9-13900K / RTX 4080 Super / 32GB DDR5 / 1TB NVMe / 1000w Gold! BeszámítOK
- 27% - NZXT C1200 White 1200W 80 PLUS Gold ATX3.1 Tápegység!
- Getac T800 G2 Rugged Tablet 8GB RAM, 128GB SSD + Dokkoló, Windows 11 Pro
- Telefon felvásárlás!! iPhone 13 Mini/iPhone 13/iPhone 13 Pro/iPhone 13 Pro Max
Állásajánlatok
Cég: Laptopműhely Bt.
Város: Budapest
