Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
PHM
addikt
Gyakorlatilag az összes mai telefon akkuban benne van az elektronika.
Nem véletlenül, hiszen az akkumulátorok névleges feszültsége
kicsit ugyan, de eltérő, s már egész kis túlfeszültség is tönkreteheti őket.
Ez alól a szabály alól a Nintendo kivétel, GBA SP-től DSi-ig a készülékben
van az elektronika. (3DS-t még nem szedtem szét...) -
doc
nagyúr
-
Batman2
őstag
Igen, jól látod, ez csak step down konverter.
Attól függ, hogy mi az alkalmazás, mer ha 5V-otot szeretnél kimenetnek, és rendelkezésedre áll, legalább 8V, akkor ez is jó.
Ha viszont 4-6V-os telepes, vagy netán napelemes táplálásról szeretnél valamit stabil 5V-tal ellátni, akkor már valóban a buck/boost konverter kell, ami képes oda-vissza konvertálni.
Üdv.
-
doc
nagyúr
válasz
Batman2
#23191
üzenetére
de ha jol latom, ez csak stepdown, stepupot nem tud, amit pl a MAX710 igen
meg arban is kb. ugyanaz a kategoria...
akkor mar inkabb egy 'csak' stepup lenne jo mint pl. a LT 1073-5, de az sem olcso... ugy tunik meg kell baratkoznom a gondolattal hogy ez ennyibe kerul
amit meg nezegetek, az a MC 34063, ebbol ha jol latom ki tudom hozni ami nekem kell, csak macerasabb lesz, cserebe joval olcsobb...
-
Batman2
őstag
-
PHM
addikt
Mindenkinek köszönöm a segítséget.
Egyelőre alkatrész híján csak egy LM317-es verziót volt alkalmam kipróbálni,
ez megfelelő lesz egy asztali készülékbe.
Ennek a maradék feszültsége nagyjából 5V, hordozható készülékbe
emiatt nem az igazi.
(#23178) tsu: Igen, ő lesz a hordozható változat alapja.
A röhejes az, hogy ezt a kapcsolást jó pár éve már megépítettem.
A Rádiótechnika egyik számában jelent meg anno, de sokáig nem tudtam
beszerezni hozzá a cikkben szereplő 2N3439-es tranzisztort.
Kínomban BF259-cel helyettesítettem, s bár a csúcsfeszültség meghaladta
a BF259 maximumát, működött. (Miután megjavítottam. Merthogy sikerült
egy vonalat elrajzolnom a nyákon, ezért a biztosíték ellenállás leégett.
Egy hét múlva ellopták. A következő változat más elven működött, annak
az ötletét az UT feszültség keresőkből merítettem. Azt meg elhagytam...)
A tapasztalatokról beszámolok majd, ha elkészülnek a végleges darabok. -
hamyka
senior tag
válasz
Ricsmex
#23183
üzenetére
Hifi?? Mérnem számítogépen hallgatod a zenéket vagy neten?
Nah csak kérdezem, és szórítok neked hogy találj Szakit hozzá
Sajnos az ilyen Szakik tűnnek el
Én ha értenék hozzá megcsinálnám neked, de így??Nincs hang?? akkor nyílván a hang izénél van valami, erre rájöttem
-
doc
nagyúr
tudtok ajanlani valami "occoo" stepup/stepdown IC-t?
5V output kene (de az sem baj ha emellett tud 3.3-at is)
talaltam egy olyat hogy MAX710, tetszenek is a szamok az adatlapjan, csak az arcedulan van egy eleg ronda ertek
vagy ezek ennyibe kerulnek es kesz? (most epp a TC7662-re talaltam ra, bar azt meg vizsgalgatom hogy jo-e nekem egyaltalan, de az sem tul olcso...) -
hamyka
senior tag
-
Lompos48
nagyúr
Kiindulásnak azt hiszem használhatnád ezt: leírás
Az erősítő szerintem lehet bármilyen. Az egyetlen feszről táplálást pedig egy virtuális félfeszültséggel ami 2 ellenállás, 2 kondi, jobb esetben még egy egységnyi erősítésű op amp is.
Ha "leborotválod" a tranzisztorokat, és R3, R4-et majd összekötöd az IC 3-6 lábait ebből a rajzból, megvan a "jobboldal" is.
-
PHM
addikt
válasz
Lompos48
#23169
üzenetére
Fontos lenne az egyszerű felépítés, ezért gondoltam először kétpólusra.
Ez viszont utólag belegondolva túl sok problémát vet fel.

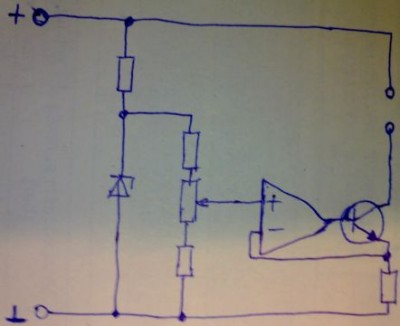

Azt hiszem, marad az opamp + emitterkövető megoldás,
ilyet már csináltam, igaz, kettős tápfeszültséggel.
Nagyjából ez volt az:
A kérdés az, hogy ez működőképes lesz-e egytelepes táplálással.
Valamint, hogy létezik-e az LM 324-hez hasonló egyes opamp. -
PH-User
addikt
válasz
PH-User
#23171
üzenetére
Javítás az előzőhöz: Sárga1 - Sárga2 = 12,8V
Ellenállásmérést is végeztem ismét:
Kék1 - Fekete1 = 0,07R
Kék2 - Fekete1 = 0,07RKék1 - Fekete2 = végtelen R
Kék2 - Fekete2 = végtelen RPiros1 - Fekete1 = végtelen R
Piros2 - Fekete1 = végtelen RSárga1 - Fekete1 = végtelen R
Sárga2 - Fekete1 = végtelen RPiros1 - Fekete2 = 1,1 R
Piros2 - Fekete2 = 1,1 RSárga1 - Fekete2 = végtelen R
Sárga2 - Fekete2 = végtelen R
-
PHM
addikt
válasz
PH-User
#23171
üzenetére
Köss a szekunderekre 1-1 3-5 Kohmos ellenállást és úgy mérd meg
a kimenő feszültségeket.
Így elkerülhető a multiméter nagy belső ellenállása miatti fals mérés.
Így szemre a sárga tekercsek szakadtak, vagy zárlatosak.
Mod: A két sárga között is mérd meg a feszültséget. Terhelve. -
PH-User
addikt
Sziasztok!
Még mindig ez van porondon, most bontottam le a szekunder kivezetéseknél, leforrasztottam a biztosítékokat és úgy mértem. Műszer 200V ~ állásban.
Szekunder 1:
Kék1 - Fekete = 14,8V
Kék2 - Fekete = 14,8V
Kék1 - Kék2 = 30,1VSzekunder 2:
Piros1 - Fekete = 21,9V
Piros2 - Fekete = 21,9V
Piros1 - Piros2 = 43,5VSárga1 - Fekete = 0,0-0,04V
Sárga2 - Fekete = 0V
Sárga1 - Sárga2 = 0VEzen mérések szerint a második szekunder második leágazása halott, de a többi szekunder feszültség sincs rendben?!
"OUTPUT: AC 28VCT/2.4A & 12V/1A & 40VCT/1.2A"
Tippem szerint a 12V/1A ágy lehet a Kék csatlakozás.
Mit lehetne tenni ebben az esetben? 3 trafó beépítése?
Kérem segítsetek, köszönöm! -
Lompos48
nagyúr
Mi a véleményed egy ellenütemű végfokról ami ahhoz, hogy a táp felével tudjon dolgozni referenciaként úgy hajtaná meg a terhelést "balról", hogy annak a másik vége "jobbról" egy, itt már emlegetett ugyancsak ellenütemű fokozattal biztosítaná a virtuális középpontot (félfeszültséget). A bal-jobb a rajzon való elhelyezésre vonatkozna, hogy lásd magad előtt. Így bármilyen audió erősítő képes DC üzemmódra is. De kialakítható - gondolom - 2 opampból is...
És akkor a következő lépés a hídkapcsolás egyenfesszel vezérelve...
Ja, igen és áramgenerátoros kapcsolásban.Ezt majd ki is fogom próbálni.
-
PHM
addikt
válasz
Lompos48
#23165
üzenetére
Hát igen, jobban belegondolva nem is olyan egyszerű a dolog.
Jobb, ha az elejéről kezdem:
Egy hordozható áramgenerátort kéne összedobnom, 4...20 mA-ig.
A terhelő ellenállás maximum 500 ohm lehetne elvileg,
de általában nem haladja meg a 250 ohmot.
Tápfeszültségnek a főnököm 12 V-os zselés akkut javasolt, de erről
le fogom beszélni. Lítium akkum ugyanis van pár, azt fogom alkalmazni.
Mindenesetre a 12 V a kiindulási alap.
Lényegében valami ötlet kellene, mert valahogy nem fog most az agyam. -
PHM
addikt
A 10K a 470K-nak bő 2%-a. Olyan, mintha 96 és 98% közt
szabályoznád a fényerőt. Nem csoda, hogy nem látsz változást.
Lehetőleg műanyag tengelyű, legalább 1/4W-os potit vegyél.Más:
Szükségem lenne egy kétpólusú áramgenerátorra.
Lehetőleg olyanra, amely megelégszik 5-6 V maradék feszültséggel.
Van valakinek erre kész kapcsolása?
Az áram olyan 10-20 mA lenne. -
hNp88
aktív tag
üdv,
összedobtam ma délután nagy hirtelenjében egy triac-os dimmert. az egyetlen baja, hogy nem szabályoz
lehet, hogy azért, mert csak 10k-s poti van benne? (az volt itthon )
ha a poti helyére nem kötök semmit, akkor nem világít a rákötött lámpa, ha rajta van a poti, akkor meg tekergethetem amerre akarom, nem csinál semmit. vagy csak nem látom, mert kevés az a 10k?ilyenről van szó.
illetve a triac az TIC226M benne. (szintén mert ez volt készleten.) -
14adam
addikt
válasz
Lompos48
#23155
üzenetére
nem sikerült megtalálnom még mindig. Mondjuk nem sokat foglalkoztam vele mert egy rokonom hozott egy félig kész végfokot. Kondikat kicserélgettem mert már púposak voltak. De amikor még egybe volt az erősítő akkor nagyot szólt azt mondta
2 kép
Hát majd meglátjuk,talán végre sikerül befejezni az enyémet is bár a fázisfordítóhoz a cucc még mindig nem jött meg.
3 erősítő is van most itthon csak mindegyiket meg kéne már csinálni. sajnos időhiány miatt nem nagyon tudok velük foglalkozni.
Viszont egy olyan kérdésem lenne,hogy nagy felületű hűtőbordája nincs-e valakinek,olcsón? -
-
-
14adam
addikt
egy kis helyzetjelentés. Fázisfordítóhoz holnapra elvileg itt vannak az ic-k. Nyák kész.
Viszont akadt egy erősítő és eddig nem jöttem rá mi a baja. Régebben az én tulajdonomat szolgálta és most visszakaptam ingyen azzal a hibajelenséggel,hogy a bal csatorna szól de halkan. Jobb oldal tökéletes.
Viszont bonyolódik a helyzet. Ha csak a bal oldalra van dugva az aux akkor az is tökéletesen szól. Kontakt hibát nem találtam. Púpos kondit se (tudom-tudom,szemmel nem vizsgálunk kondit) diódák,meg amikhez hozzáfértem tranyókat kiméregettem az is jónak tűnt.
Siemens rs722 erősítő (STK 4131II ) -
#23147
Batman2
őstag
FireKeeper
#23143
Batman2
őstag
válasz
FireKeeper
#23143
üzenetére
-
#23144
CPT.Pirk
Jómunkásember
FireKeeper
#23143
CPT.Pirk
Jómunkásember
válasz
FireKeeper
#23143
üzenetére
Fogj egy csavarhúzót. Kicsit ronda, de ha kitartó vagy...
Amúgy ált. kifúrt állapotban árulják, szóval nézz körül.
-
#23142
CPT.Pirk
Jómunkásember
FireKeeper
#23141
CPT.Pirk
Jómunkásember
válasz
FireKeeper
#23141
üzenetére
TDA2030-as kis erősítő kitet javaslom, szerintem Pesten is simán beszerezhető: [link]
Az az IC benne gyakorlatilag elpusztíthatatlan és az egész kit nem szokott 1000Ft-nél többe kerülni. Utána pl. régebbi PC-s hangfalat, vagy egyéb passzív kínai hangfalat fel lehet vele dobni és csak 12V-t igényel.
Többek közt ilyen kitet összerakva tanították a forrasztást még középsuliban.
-
#23141
FireKeeper
nagyúr
FireKeeper
nagyúr
sziasztok!
szeretnék nekilátni egy kis barkácsolásnak/áramkörépítésnek (sima furatszerelt), de még elég kezdő vagyok ezen a téren. mivel a NYÁK maratást/készítést egyelőre nem szívesen erőltetném az albérletben, ezért első körben inkább ilyen KIT-ekben gondolkozom. érdekelne, hogy egy kezdőnek mit ajánlanátok, lehetőleg azért valami olyan cucc érdekelne, ami használható is valamire (szóval nem valami LED villogtatóra gondolnék, hanem mittudomén, valami egyszerűbb erősítőre, headamp-ra stb). Budapesten beszerezhető cucc érdekelne elsősorban.
-
Lompos48
nagyúr
válasz
harcikoca
#23139
üzenetére
Elsőre: remélem sorosan kötötted a 2x10 ohmot?!
Másodikra: ellenőrizd le a nyák hátán, nincs-e szakadt fólia a nagyobb áramok miatt, amik az ellenállást leégették.
Harmadikra: ellenőrizd le a hangszórókat egyenként egy 1.5V-os elemmel, hogy recsegnek-e.
Utolsóra: ha minden rendben, próbáld ki a hangszórót egy másik erősítővel is, figyelve az erősítő által megengedett és a hangszóró impedanciájára.
-
harcikoca
senior tag
Van egy asztali hangszóróm, egyszer csak nem szólt, szétszedtem, és a bekarikázott ellenállás kivolt benne égve, 22ohmos volt, nemkaptam csak 2x10-et, azt raktam be a helyére, 1 kis ideig szólt elég furán, mintha mély nemis lett volna benne, aztán meg mégfurábban(hallgathatatlan).
A kérdésem az lenne, hogy mi okozhatja a panelen azt, hogy nem szól a mély, és a magasak hangja is halk és rossz? -
Lompos48
nagyúr
válasz
moha21
#23134
üzenetére
Viszont, hogyan kellene rögzítenem? Hővezető pasztából hol lehet találni olyat ami ragasztó is egyben? Vagy mi annak a neve?
Nem tudom. Ott megáll a tudományom, hogy a nyákra forrasztják és a rézpadon több lyukgalvanizált furaton keresztül a túlsó réteg még nagyobb felületére (GND sík) vezetik a hőt.
-
moha21
veterán
válasz
Lompos48
#23133
üzenetére
Na még gyorsan. Alárakok valami Al bordát hűtésnek vagy ilyesmi ez eddig ok. Nyilván inkább nagyobbat ez is ok, még utánanézek ki is tudom számolni.
Viszont, hogyan kellene rögzítenem? Hővezető pasztából hol lehet találni olyat ami ragasztó is egyben? Vagy mi annak a neve?
-
Lompos48
nagyúr
válasz
moha21
#23127
üzenetére
Oooops! Ez már nagy. De teljesítmény ugyanannyi kell neki (2x áram, fele fesz.).
Kiszámolhatom a 3.5V-os typ értékre, de ha szórása van a paraméternek, átkozni fogsz.Ha a typ-ből indulok ki, akkor azt mondom, hogy ezekből 3-at is sorbaköthetsz meg egy 1Ω/2W ellenállást egy 12V-os táp esetén.
Ha akarod kiszámolhatom az áramgenerátorokat is, de azokba is akkora ellenállás kell, ami elviszi az 1.5A-t.
5W disszipálásához elég komoly felület kell. Erre konkrét tanácsom nincs, sajnos.
-
moha21
veterán
válasz
Lompos48
#23128
üzenetére
Na már meg kifutok a szerkesztési időből. Szóval kipróbálva kb 300 mA-t toltam rá, mivel nem tudtam megoldani a hűtését. ( ezen a téren is jól jönne valami segítség ).
1,4 ampert (!!!!) írnak, de nem tudom kell-e az neki, mert szokott lenni egy érték ami felett néha felesleges adni neki. Lehet kipróbálom vmi állítható áramgenerátorról.
-
joecontra
addikt
válasz
joecontra
#23103
üzenetére
Megpróbálom egyszerűbben feltenni a kérdést.
Hogyan kössem be a VGA-SCART kábelbe az aktív elektronikát, úgy hogy ne kavarjon be a szinkronjelnek?
Ugyanis amint kiiktatom, megszűnik a zavarás és jó a kép, de az elektronikára viszont szükség lenne.
Az elektronika USB-ről kapja az áramot de úgy emlékszem amikor a VGA-ról kapta akkor is volt zavarás.Üdv,
J -
Lompos48
nagyúr
válasz
kjani18
#23124
üzenetére
Saccolni lehet csak. Ezekből volt standard, higy efficiency, very high efficiency típus. Ebben a sorrendben ugyanakkora áramnál egyre nagyobb volt a fényerejük. Kimondottan kijelzárre használták/-ják égők helyett. 10-20mA árammal működnek normálisan, 1.6-1.8V-os feszültségeséssel. Visszfeszültséget nem bírnak általában 5-6V-nál többet, vagy annyit se. Remélem eltaláltam.
Ha van egy pici gombelemed, az halvány világításra bírhatja esetleg. Ehhez a próbához nem kötelező az előtétellenállás. -
PH-User
addikt
válasz
Lompos48
#23117
üzenetére
45. éves eszköz, ezért gondoltam, hogy érhet valamit.
Szeretném megtisztítani, kipofozni.
Így ér többet ebben az állapotban, vagy ha újra van lakkozva a fa része illetve a szövet kicserélve?
Milyen szerekkel érdemes hozzányúlni, ha tisztítani akarom?
Hideg zsíroldótól kicsit félek, nehogy a műanyagot megmarja.
Az lenne a legjobb, ha ki tudnám szedni magát a panelt és azt letakarítani.
A hangszórót megrágta az egér azzal mit lehet kezdeni? -
Lompos48
nagyúr
válasz
moha21
#23122
üzenetére
12V-os tápnál, 700mA áramnál és 8V-os VF-nél 2.8W-ot kell "elfűteni" akár soros ellenállást, akár áramgenerátort használsz. Ha pedig a VF csak a tipikus 7V, akkor ez már 3.5W-ra nő. De ez van! ha pedig 5 LEDdel számolsz, az már 17.5W, ami nem semmi!
Sorba nem kötheted, mert a 12V-ba nem "fér" egy LEDnél több. Kettő már magában 14V-ot kér az adott adatlap szerint.
De arra is figyelni kell, hogy a LEDek-kénti 5W-tal is kell kezdeni valamit.
-
Lompos48
nagyúr
válasz
moha21
#23119
üzenetére
Egyszerűen (?) ez a 2 változat lenne:
Minden LEDhez meg kell az áramkört építeni, nem lehet egyetlen áramgenerátorral meghajtani az összest. Tehát valamelyik (bal- vagy jobboldali áramkör, de 5x)
Alkatrészben úgy takarékoskodhatnál, ha egyetlen közös Zener-diódás referenciát használnál mind az 5 LEDhez, de akkor már esetleg Darlington tranzisztorokat kellene használj, és azokkal nagyobb lenne a költség.
-
válasz
PH-User
#23115
üzenetére
Üdv
Addig ne kapcsold be amíg az egér rágott kondikat ki nem cserélted.A rajza alapján "talán" meg is találod melyik milyen értékkel bírhatott.
Én ha veszek csöves rádiót a "nyugati URH" számomra fontos(mert ha rendbe van/vagy rakom) akkor legalább lehet használni is.Ilyesmi rádióból készült Ő is.Viszont kimenő trafónak nem a rádióba lévőket használtam fel ha nem ZK140 Unitra kimenő trafóit.... -
Lompos48
nagyúr
válasz
PH-User
#23115
üzenetére
Még nem képvisel különösen nagy muzeális értéket. Azzal még várni kell.
Kondenzátort az 50+50uF/250V-os szűrőt kellhet, amit nem tudom hol találsz, de kivitelezhető 2 darabból is. Ezt csak, ha brummot hallasz a hangszóróból.
Az audió élmény nem lesz fantasztikus és csak URH-n fog elfogadhatóan működni. Az AM sávokban sajnos rémesen hallható a digitális "szemét", amit a számítástechnika és IT okoz. Külső antenna is kell hozzá. -
PH-User
addikt
Üdv!
Kaptam ma egy Videoton R4900 Melodyn rádiót. Működőképesen volt lerakva, sokáig állt egy polcon. Levettem a hátulját és egérürüléket és pár megrágott alkatrészt találtam benne. A skálája nem tekeredik.
Próbáljam áram alá tenni vagy előbb cserélgessem ki a kondenzátorokat?
Képek vannak róla itt: [link]
Mennyi értéket képvisel egy ilyen?
Minden gombja meg van, egy lába hiányzik, s van két kisebb szakadás a díszszöveten. -
Lompos48
nagyúr
válasz
moha21
#23112
üzenetére
Mivel az adatlap Electrical -Optical Characteristics fejezetében 700mA-en van minden defineálva, én ezen az áramon használnám ezeket a bigyókat. Ugyanott a VFmax értéke 10V.
Ezekből kiindulva: hány LEDet akarsz bekötni? Mekkora a rendelkezésedre álló feszültségforrás (kell hozzá nagyon határon is 12V)?
-
artiny
őstag
Sziasztok!
Ma reggel jelentkezett az a probléma az egeremmel,hogy nem mukodik a jobb eger klikk(más egeret radugva mukodik a jobb eger )
Két napja lehett amikor kidolt a viz a poharabol es jutott az egérre is...
Ez okozhatta
? ezt lehet javítani (ha szétcsavarozom és valmit elkovetni)? (Microsoft Standard Wireless Optical Mouse) -
#23106
Gyula84
veterán
sketchifun
#23105
Gyula84
veterán
válasz
sketchifun
#23105
üzenetére
A videót elnézve nem ennyire egyszerű, ott egy mikrokontroller van és a vezérlő saját potméterével állítja
-
#23105
sketchifun
senior tag
geotigris9
#23104
sketchifun
senior tag
válasz
geotigris9
#23104
üzenetére
Valószínüleg a háttérvilágításra kötött be egy potmétert/ellenállást.
-
#23104
geotigris9
tag
geotigris9
tag
Sziasztok!
Segítséget szeretnék kérni, van egy Zalman Zm-MFC3 típusú ventilátor vezérlő a gépembe.
Nagyon zavaró, hogy nem állítható az lcd fényereje, főleg éjszakai filmnézés, alváshoz beállított zene hallgatás alkalmával. De láttam YT, hogy valaki "királyul" megbuherálta.Kérdésem, hogy tudna valaki ebben segíteni hasonló módon át tudjam alakítani a ketyerét?
Videó link a megszuperált cuccról:[link]
-
joecontra
addikt
Sziasztok!
Megosztanék egy érdekes jelenséget és érdeklődnék hogy mi rá a gyógyír.
VGA-SCART témakör.NVIDIA kártyáknál azt figyeltem meg, hogy ha a VGA-SCART kábelbe valamilyen IC-t (XOR gate vagy EEPROM) építek, akkor erősen vibrál és kicsit ugrál a kép.
Egy NVIDIA GeForce 8200M G esetében pl. a BC548B alapú szinkronközösítő mellé egy EEPROM chipet is építettem és sehogy se akart jó lenni a kép a helyesen beállított kimeneti értékek ellenére sem.
Amint megszüntettem az EEPROM chip tápellátását egyből jó lett a kép.Tehát valamiért az EEPROM chip kavart be. Ennek az okát szeretném tudni. ATI/AMD grafikus kártyánál ugyanezzel a felállással ilyen még nem fordult elő.
A XOR gate esetében is hasonló gond húzódhat meg mint az EEPROM esetében, csak azt ugye nem iktathatom ki, különben kép sem lesz a TV-n.
A jelenséget több NVIDIA kártyával is észleltem viszont ATI/AMD kártyánál egyszer sem.
Mi lehet az ok és mi lehet a lehetséges gyógyír?
A válaszokat előre is köszönöm.Üdv,
J -
Lompos48
nagyúr
Az áramerősítést jellemző h21 paraméter csak a lineáris üzemmódban érvényes. A kapcsolóüzemben a lényeg a tranzisztor "leültetése" (szaturációba azaz telítettségbe), hogy minél kevesebb feszültség maradjon rajta C-E között. A szaturáció feltétele az IB>IC/h21. Tehát többet adok neki bázisba, ő meg addig nyit, amíg csak teheti.
Egy mondjuk 350 mA-en 3V feszültségesésű LED esetén ez nem elérhető, mert akkor kinyiffan a LED. Feltétlenül kell hozzá egy soros ellenállás is. De megoldható áramgenerátoros változatban is, amire picit később esetleg adhatok egy rajzot is. -
And
veterán
Tranzisztor nélkül nem működne. Ha a kontroller tönkre nem is menne (az áramgenerátorossá váló kimenete okán), a led akkor sem világítana teljes fényerővel, legfeljebb a port maximumát közelítő áram folyna rajta. Ha viszont a port nincs rendesen védve, természetesen a túlterhelés miatt tönkre is mehet.
"(ebbol talan kiderult, hogy nem tudom mi az az 'aramgeneratorossa valas'
)"
Mint egy jól megkonstruált tápegység vagy 'laboratóriumi tápegység': van neki egy maximális kimenőárama. Ha ezt a terhelésen (csökkentjük a terhelő ellenállást) elérjük, akkor nem nő tovább az áram, hanem a kimeneti feszültség úgy csökken, hogy a kimeneti áram állandó maradjon. Akár rövidre is zárhatod, akkor is csak ez a maximális áram fog folyni a kimeneten. PIC-eknél például a kimeneti feszültség amúgy is csökken a terhelőáram növekedésével, olyan, mintha a forrásnak belső ellenállása volna.
Ha egy 350mA-es ledet akarsz vezérelni egy ilyen kontrollerről, akkor egyetlen bipolár biztosan megteszi, az ATMega biztosítani tudja az ehhez szükséges pár mA-es bázisáramot. Amire oda kell figyelni: bázisellenállás (az áramerősítést számításba véve), tranzisztor terhelhetősége, maximális árama. Az a fotón is látható BD13x NPN-tranzisztor megfelel, az áramerősítési tényezőjük minimum 25..40-szeres, a szükséges bázisáram legfeljebb 10..14 mA értékű, de inkább kevesebb.
D// ja és azt a táblát meg elképzeltem hogy tésztábol van
Tökéletesen üzemel
? ezt lehet javítani (ha szétcsavarozom és valmit elkovetni)? (Microsoft Standard Wireless Optical Mouse)
)"Új hozzászólás Aktív témák
ekkold- Nők, nőügyek (18+)
- Apple iPhone 13 - hízott, de jól áll neki!
- Milyen program, ami...?
- Milyen billentyűzetet vegyek?
- Luck Dragon: Asszociációs játék. :)
- Renault, Dacia topik
- Samsung Galaxy Watch (Tizen és Wear OS) ingyenes számlapok, kupon kódok
- Melyik tápegységet vegyem?
- Xiaomi 14 - párátlanul jó lehetne
- OTP Bank topic
- További aktív témák...
- LG 27GR95QE - 27" OLED / QHD 2K / 240Hz & 0.03ms / NVIDIA G-Sync / FreeSync Premium / HDMI 2.1
- ÁRGARANCIA!Épített KomPhone Ryzen 7 9700X 32/64GB RAM RX 7800 XT 16GB GAMER PC termékbeszámítással
- Bomba ár! HP ProBook 440 G6 - i5-8GEN I 8GB I 256SSD I HDMI I 14" FHD I Cam I W10 I Gari!
- HIBÁTLAN Apple Watch Ultra 2 Natural Titanium 49mm -1 ÉV GARANCIA - 100% Akkumulátor, MS3220
- Xbox Game Pass Ultimate előfizetések kedvező áron
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft.
Város: Budapest
