  Hello,
  Vettem jó pár diy forrasztás gyakorló kütyüt.
  Ennél elakadtam, mert nem adtak rendes leírást.
  [link] ez az amit megvettem
  A képeken is 2 különböző nyák van.
  Ami még nem is lenne gond.
  De a nyák és a kapcsolási rajz se stimmel.

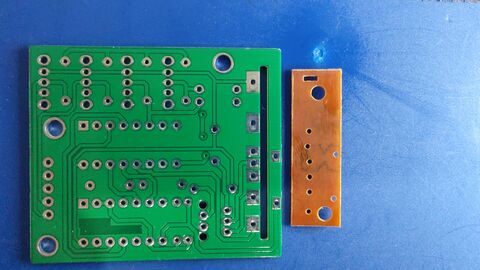

  Ez az enyém.
  Kapcs rajzon F1 F2 VCC van.
  Nekem K1 K2 CK van
  És nem oda mennek mint a kapcsolási rajzon.
  Tehát nem tudom mit mivel kössék össze.
  Illetve az enyémet nincs sehol a 104 kondi.
  Van a buzzer alatt 2 lyuk ami mintha, de az semmi.
  Nyák elején D1 diodából jön az egyik, negatív táp hoz a másik.
  Elvileg ez a 104 es kondi helye a rajz alapján.
  Viszont a hátoldalon teljesen más köt össze :üres helyről az egyik, ic hez a másik. Rajz alapján az üres a föld lenne, de honnan?

  Az a hely nagyon a 104 es kondinak tűnik de nem forrasztó hely.
  De akkor hogy?
