Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#58700
geotigris9
tag
geotigris9
tag
Sziasztok!
Adott egy nagy teljesítményű fúrókalapács ami még múltkorában beadta az unalmast és azóta sem indult el. Most jó volna ha hasznát vehetném és életet lehelni tudnék bele így szétszereltem és azt vettem észre, hogy a zavarszűrő kondinál leoldott a az eggyik oldalt a vezeték. Ha minden igaz műszer nélkül meg van hiba forrása. /Szénkefék nincsenek elkopva és a tápkábel sincs eltörve./
Nézegetem neten, de nem találtam teljesen ugyan olyat kisebb eltérések voltak.
Tudna valaki hozzáértő linkelni olyat ami tutira jó volna. (Conradba nézegetem most.)
Mellékelek egy képet (Fókuszálni nem tudok jobban kicsit homályos, de minden lényeges dolog leolvasható a képről.)
kép -
Kernel
nagyúr
válasz
kjani18
#58698
üzenetére
Minden kimenetre lehet egy fejhallgatót kötni, a negatív jelzésű kimenetek fázist fordítanak. Ez a hangképet nem befolyásolja, csak a bal-jobb fázis ne forduljon, egymáshoz képest.
A vezeték nélküli fejhallgató bemenete egy erősítőbemenet, ami nem jelent terhelést egy ilyen végfok kimenetére, hacsak nem építenek be műterhelésként valamilyen ellenállást.
Mivel a végfok pár ohmos hangszóróhoz van méretezve, fejhallgatóból sokat elbírna párhuzamosan. Ezért gyakorlatilag mindegy, hogy a terhelést elosztjuk több kimenetre vagy nem. Nagyobb terhelésnél esetleg növelni kellene a leválasztó kapacitását.
-
Kernel
nagyúr
válasz
onagyi
#58695
üzenetére
Csak a dióda maga is hőfoküggő, változik rajta a feszültségesés, ezért használják hőfokmérésre is. Bemeneti impedanciát nem tudom, valahol bizonyára specifikálva van, de ha direkt analóg jelek kezelésére találták ki, akkor túl kicsi nem lehet, a gyakorlati használhatóság érdekében.
Láttam is pár rajzot a Google képkeresőben, hasonló nagyságrendű ellenállásokkal.
(#58693) gyenesmartin
Mondjuk én fejhallgatóban gondolkodtam, továbberősítésre nem a legjobb.
Noha régebben kipróbáltam, mert volt itt egy vita. Egy TA2024 kimenetét rákötöttem egy erősítő bemenetére. Nem volt semmi feltűnő zavar, zaj vagy sistergés. Bár az is igaz, annak a modulnak rendes LC-szűrő van a kimenetén. Meg az erősítők bemenete, illetve maga a fokozat(ok) is tartalmazhatnak magasfrekvenciás vágást. Mármint a hallható tartomány felett.
-
onagyi
csendes tag
válasz
Kernel
#58692
üzenetére
Köszönöm a választ.
Én arra gondoltam, hogy egy (inkább kettővel, hárommal) diódával kapcsolódok az általad is megjelölt pontra és a diódán eső feszültséget hozzáadom a mérthez. Ha -25 celsius fok van, akkor a megjelölt ponton kb 4,6V van amit az Arduino elvisel, de a többi eszközön (WeMos NodeMCU) max 3,3V lehet.
A másik gondom az, hogy az Arduino bemenete nem huzza-e el nagyon a megjelölt pont értékét.
Kétfajta panelom van, az egyiken az R2 20k, a másikon 10K. Ebből következően a mért értékeket is ennek megfelelően kell kezelnem.
Természetesen a GND közös.
Még egyszer köszönöm.
onagyi
-
-
#58693
gyenesmartin
őstag
Kernel
#58684
gyenesmartin
őstag
válasz
Kernel
#58684
üzenetére
Csak írta, hogy vezeték nélküli fejeshez kellene. Egy ilyen hangszóróhoz jó, de egy ADC bemenetére kötni szerintem igen sokat fog torzítani a PWM miatt.
A TDA1308-as pedig rail to rail opa, így ugyanakkora jelszintet tudna kihozni 5V-ból, mint a PAM, csak jóval kisebb torzítás mellett. -
Kernel
nagyúr
válasz
onagyi
#58691
üzenetére
Legfontosabb a közös GND, ami egy szintre hozza a két panelt. Ezeknek stabilan (én forrasztanám) kell érintkezni, mert itt egy kontakthiba is kárt okozhat.
Ehhez képest +5V-ra kötődik az ellenállás és a termisztor által képezett osztó (20k és 10k). Ha a termisztornál szakadás keletkezne, akkor is legfeljebb +5 V menne a bemenet felé, de 20k ellenálláson keresztül.
Az Arduino bemenetén ez tolerálható elvileg. Ilyen bemeneteket diódás korláttal szoktak védeni (mármint bele van integrálva) az ellenállás pedig korlátozza a lehetséges áramot.
Ha 5 V-on korlátoz a bemenet, akkor eleve mindegy, ha 3,3 V-on, akkor véd az ellenállás.
Mivel a 3. láb maga is egy bemenet, onnan elvileg nem jöhet ki káros feszültség, ezért nem rajzoltam be további soros védőellenállást, de azt is lehet éppen.
-
onagyi
csendes tag
Sziasztok!
Segítséget szeretnék kérni.
Van néhány darab W1209 ([link]) termosztát panelem, amik hűtők/hűtő-fagyasztók belső hőmérsékletét mérik folyamatosan.
Mivel nem mindig tartózkodom a hűtők közelében szeretném Arduino (WeMos, NOdeMCU) analóg bemenetével mérni a hűtők belső hőmérsékletét és eltárolni, hogy később ki tudjam értékelni és észre tudjam venni a hibás működést és hiba esetén emailt tudjak küldeni a hibáról.

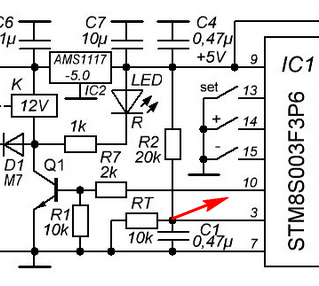

Arra gondoltam, hogy a W1209 panel (rajza a link alján) vezérlő IC (STM8S003F3P6) 3-as lábára csatlakoztatom az Aduino analóg bemenetét és 5-10 percenként mérem és eltárolom az értékeket.Azt szeretném tudni, hogy kell-e valami leválasztás, elválasztás amin keresztül össze tudom kötni a két rendszert, hogy ne tegyem tönkre egyiket sem.
Minden segítséget köszönettel veszek.
onagyi.
-
-
Kernel
nagyúr
válasz
kjani18
#58680
üzenetére

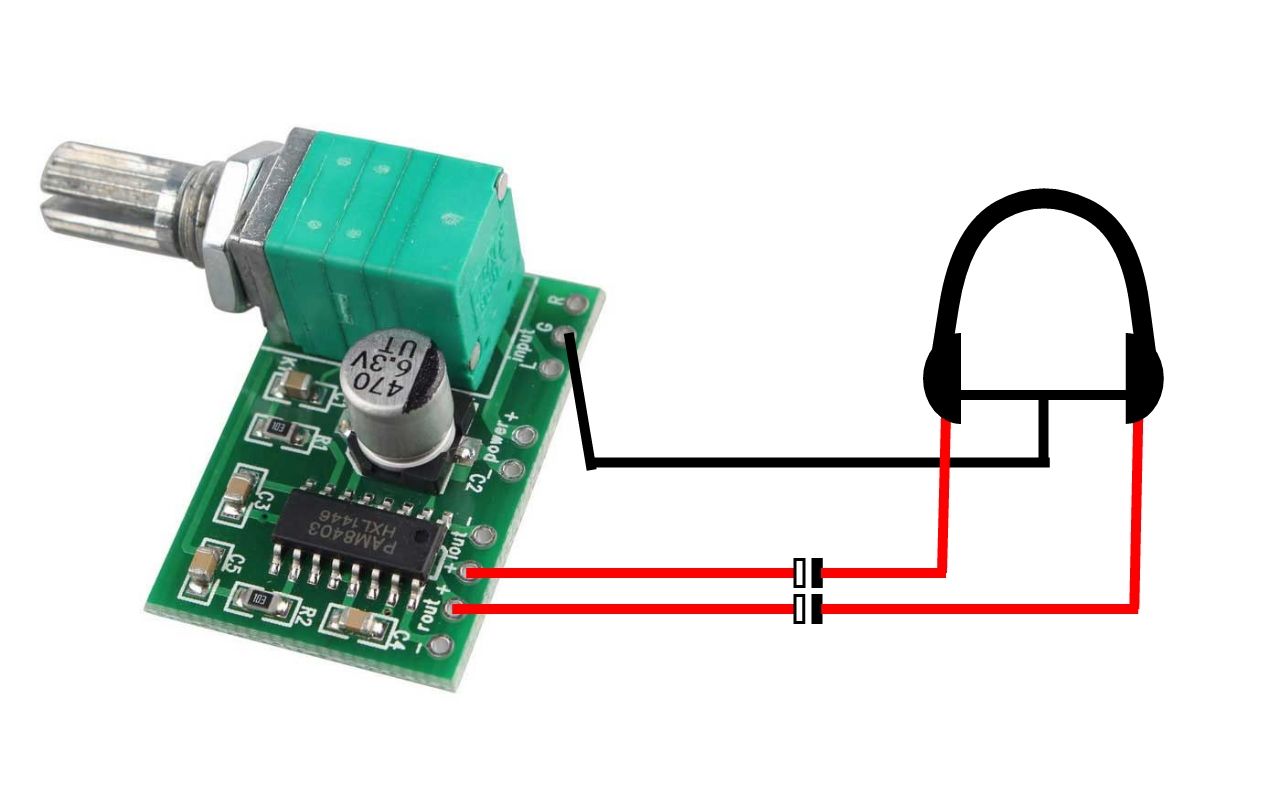

Valószínűleg jó a TDA1308 is, de a már említett PAM8403 is, aminek előnye, hogy hatékonyabban kihasználja az 5V táp szűk kereteit.
Ha nem is annyira, mint hídkapcsolásban:

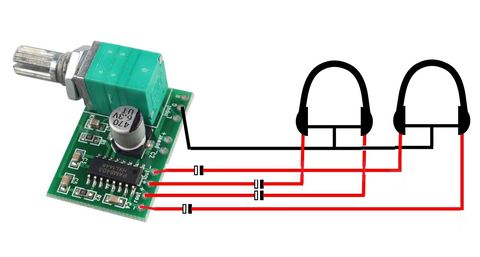

De működik szimplán is, a D-osztály előnye így is érvényesül, csak másképp kell kötni:
Egy-egy kimenet nem lesz kihasználva, azok maradnak bekötés nélkül.
-
#58682
kjani18
őstag
gyenesmartin
#58681
kjani18
őstag
válasz
gyenesmartin
#58681
üzenetére
Jó az ötlet, holnap szétkapom, köszi!
tvamos
PC -hez kell, de köszi. -
#58680
kjani18
őstag
gyenesmartin
#58679
kjani18
őstag
válasz
gyenesmartin
#58679
üzenetére
Egy külső hangkártya kimenő jelét kellene felerősíteni egy vezeték nélküli fejhallgatóhoz, mert nagyon halk.
Ráadásul a fejhallgató adóegység bemenő érzékenységét sem ismerem. Eléggé sötétben tapogatózom. -
#58679
gyenesmartin
őstag
kjani18
#58677
gyenesmartin
őstag
válasz
kjani18
#58677
üzenetére
Hát nem tudom. A kimenetén ennél egy 0805-ös smd kondit látok csak. Ebből 10uF-ostól nagyobbat nem láttam. Ez elég kevés lesz fülhallgatóhoz, nem ártana majd kicserélni nagyobbra.
De ha 1206-os akkor nincs gond.
Egyébként a TPA-t is meglehetne csinálni. Igaz kéne hozzá egy step up konverter, utána egy c multipler, majd egy k multipler, földnek meg egy virtuális föld lenne. -
#58677
kjani18
őstag
gyenesmartin
#58675
kjani18
őstag
válasz
gyenesmartin
#58675
üzenetére
USB -ről táplánám, annak nem lenne elég, ráadásul dupla tápot kér.
-
#58676
tvamos
nagyúr
tordaitibi
#58671
tvamos
nagyúr
válasz
tordaitibi
#58671
üzenetére
Oke. Ha jol emlekszem, van puffer kond, aram csak addig folyik, amig eleri a feszultseg csucserteket. A terhelo arambol, meg a kondibol ki lehet szamolni a feszultseg erteket, amikor nyit a dioda.
Itt, a 15. oldalon van, ami neked a jelalak lesz, ha jol latom, meg jol emlekszem arra, ami a te kapcsolasod: [link]
Ne zavarjon meg, hogy nem dioda hidat latsz, a jelalak (majdnem) ugyan az, ket dioda nyito fesz. esik, meg ket dioda disszipal.Ez meg Dr. Nemes szuper irasa, nem tul hosszu: [link]
(#58667) Ribi válasza Kernel (#58664) üzenetére
Latod, ott rendesen meg van csinalva a rele meghajtasa. Ok meg nem ugy voltak vele, hogy majdcsak jo lesz, nem baj, ha fel, vagy egy ev mulva osszeeg benne a rele. -
#58675
gyenesmartin
őstag
kjani18
#58674
-
#58673
tordaitibi
veterán
Lompos48
#58672
-
#58672
Lompos48
nagyúr
tordaitibi
#58671
Lompos48
nagyúr
válasz
tordaitibi
#58671
üzenetére
"Én valószínűleg nem tudom kiszámolni,..."
Esetleg segíthetne az effektív érték fogalma?
-
#58671
tordaitibi
veterán
tvamos
#58661
válasz
tvamos
#58661
üzenetére
Áramról, és az egy diódára eső disszipációról volt szó.

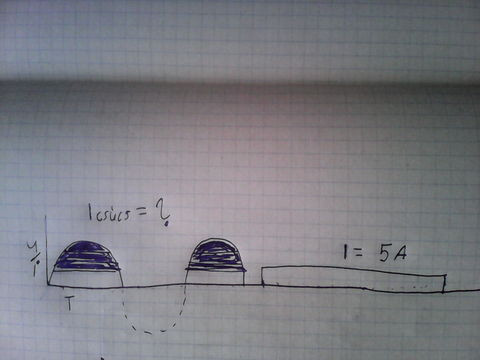

A rajzomon a jobb oldalon próbáltam az állandó 5Aterhelést illusztrálni, folyamatos 3W a dióda disszipációja, 5A a folyamatos árama.
A rajz bal oldalán két színusz, a fekete rész a puffer töltőárama. Bizonyára nem méretarányos teljesen, de jól szemlélteti hogy bár szinuszos táplálásnál az idő kb. 60-70%-ában ugyan nincs a dióda igénybe véve, de a maradék időben az 5ampernál sokkal nagyobbáramot kell vezetnie, ergo disszipálnia is.
Erre írtam, hogy ha ezt valaki pontosan kiszámolja állandó 5A pufferelt terhelésnél, akkor lehet konkrét adatok alapján beszélni a túlterhelésről.
Én valószínűleg nem tudom kiszámolni, a szinusz területe kiindulópont, de a csúcsáramról sejtésem sincs, bizonyára van rá képlet.
Én saccolásom szerint folyamatos egyenfeszültség esetén a diódák 20%-al jobban melegszenek mint szinusznál. Ezt biztosan tudják teljesíteni. De ez csak egy saccolás. -
-
-
#58662
tordaitibi
veterán
tvamos
#58661
-
#58661
tvamos
nagyúr
tordaitibi
#58658
tvamos
nagyúr
válasz
tordaitibi
#58658
üzenetére
Meg csak nem is hasonlit.
Rajzold mar oda, hogy szerinted hogy alakul az egyeniranyito kimeneti feszultsege legyszives!Arra, ami a valosagban tortenik.
-
Kernel
nagyúr
Kapacitív meddőt termel a hálózatra (amit induktív meddőfogyasztók felvehetnek) nem melegszik, legfeljebb amennyit a soros belső ellenállás képez (ESR).
Ha ellenállás fűtené el a különbözetet, azt a villanyóra mérné. A meddőt nem méri a lakossági fogyasztásmérő, épp ezért gazdaságos a kapacitív előtét.
De csak kisebb teljesítményen használatos, részben fizikai, részben adminisztratív korlátok miatt (nem engednék forgalomba, ha túl sok meddőt termel egy adott berendezés).
Kisebb LED-lámpákat még engednek rossz cosφ-vel forgalmazni, nagyobbakat már nem.
-
#58658
tordaitibi
veterán
Kernel
#58657
válasz
Kernel
#58657
üzenetére
Pontosan erre gondoltam,
probalom lerajzolni, es ha valaki esetleg kiszamolna a csucsaramot, annek idejet, akkor szamolhato a disszipacio is. Allando feltetelezett terhelesnel 5x0,6=3W a disszipacio egy diodan. A szinusz szamolasat esetleg meghagynam masnak...
A tolto aramcsucsok valoban rovid ideig tartanak, de ertekuk viszont sokkal nagyobb a konstans aramnal.
A 12V dc lehet keves lesz, a 13,5V ac az csucsban 19V dc terheletlenul, pufferelve, terhelve sem megy lejjebb 14-15 voltnal.
Egy 19 V laptoptolto jobban megfelelne enszerintem.Szerk, ha mar szorszalat hasogatunk, a 13,5 bol le kell vonni a 2x0,6voltot, a ket dioda nyitofeszultseget, akkor az pufferelve mar csak 16,7V, terhelve leesik 12-13 ra, sok a 19V. Marad a 12v.
-
#58657
Kernel
nagyúr
tordaitibi
#58654
Kernel
nagyúr
válasz
tordaitibi
#58654
üzenetére
Épp a disszipáció érdekes, mert AC-betápnál az idő 50 %-ában egyik ágon (2 diódán), utána másik ágon folyik az áram. DC-tápnál mindkét időszakasz egy ágra tevődik át, akkor az elvileg jobban fog melegedni. Ha már elméleti oldalát nézzük, de ezzel nem azt mondom, hogy nem fogja bírni a többletterhelést, valószínűleg belefér ennyi.
Esetleg arra is lehet gondolni, hogy az egy tokba integrált hídban átadódik a hő, így a tok eredő hőleadása ugyanannyi lesz. Ha külön diódák vannak, az viszont külön melegszik.
Külön téma, hogy AC-tápnál a puffert töltő impulzusok vannak, terheléstől függően, de elvileg az átlagáram határozza meg a melegedést.
Egyébként másik topikban volt szó róla, csak onnan átirányították ide:
https://prohardver.hu/tema/re_ebay-es_kutyuk_kis_penzert/hsz_82931-82931.html
https://prohardver.hu/tema/re_ebay-es_kutyuk_kis_penzert/hsz_82934-82934.html
Ami részben jogos az offtopik miatt, bár én úgy vettem észre, hogy ott a topikgazdák az elektromos témákra főleg allergiásak, mintha fájdalmat okozna némelyiknek a tudás.
-
#58656
tordaitibi
veterán
tvamos
#58655
válasz
tvamos
#58655
üzenetére
A pwm a kapcsitap kimeneten hol jelentkezik, ott mar 1-3% sima egyenfesz van. A 100-300mV ingadozas es tuskek ezesetben hanyagolhatok, plane a 13,5V ac hullamzasahoz kepest.
A szobanforgo vegfok aramfelvetele a pufferekbol tortenik, a diodak szempontjabol mindegy hogy a szinusz tetejen tolt a pufferba egy impulzust, vahy a sima egyenfeszbol tolt bele hosszabb ideig de kisebb aramcsuccsal.Tisztaba vagyok a kifejezesekkel, tabletrol potyogok es a valtoaram rovidebb,'hamarabb leirhato.
Ezert hasznalom a kapcsitap kifejezest a kapcsolouzemu tapegyseg helyett,'ennek ellenere valoszinusitem hogy mindenki erti, mit szeretnek kifejezni, -
#58655
tvamos
nagyúr
tordaitibi
#58654
tvamos
nagyúr
válasz
tordaitibi
#58654
üzenetére
Nincsen igazad, mert nem a kozepertek, vagy a csucsertek szamit, hanem az RMS, amikor melegedest szamolunk, a kimeneteden meg kozepertek az aram. A masik meg, hogy PWM-nel van kitoltesi tenyezo, szinusznal meg nincs. Szinusznal felhullam van. Raadasul, a kimeneti kondi miatt nem is ugy fog folyni az aram, hogy a teljes felszinuszban folyik az aram. Szoval gondolkozzal el azon, hogy mi tortenik ott!
Valtoaram troll vagyok, ugyhogy amit irni akarsz, az VALTAKOZO. A valto aram a vasutnal a valtot hajtja! Azt meg kifejezetten lesz@rom, hogy muszaki egyetemes jegyzetben is szerepel ez a kifejezes, (meg a Windowsban,) elmennek a p..csaba mind!
-
#58654
tordaitibi
veterán
mezis
#58652
Most ezt nem ertem, az uzemi aram atfolyik valtoaramu taplalasnal 4 diodan, egyenaramu taplalasnal 2 diodan, a felvett aram legyen mindket esetbe pl. 1A, akkor nem mindegy...? Sejtem mire gondolsz, de rossz uton jarsz, pl. valtoaram, csucsba 2A, masik szinusznal nulla A, 50% kitoltesi tenyezonel ennek eredoje disszipacio szempontjabol ugyanaz mint a konstans 1A.
A cicergessel kapcsolatba, a PA rendszerek 1kW vegfokok mind kapcsitaprol jarnak, az osszes ujabb tv pc stb. mimdenhol a hangvegfokok szinten,
valamint ertem hogy mit ertesz cicerges alatt, de ez ha jelentkezik is, akkor ugyse hallod, mert a rendszer ekkor mar boven ordit, elnyomja. Valamint a szobanforgo esetbe dupla szures lesz, elso korben a kapcsitap sajat rendszere, masodik korben az erositobe levo pufferrendszer. Nem fog ciceregni, ha megis, akkor az foldhurok'lesz. -
#58652
mezis
félisten
tordaitibi
#58651
mezis
félisten
válasz
tordaitibi
#58651
üzenetére
Annak a Graetz hídnak a 4 diódájából 2 lesz csak műben. Vagy fogják bírni vagy nem.
Hangerősítőkhöz nem ajánlott kapcsoló üzemű táp mert lehet, hogy "ciceregni" fog. -
#58651
tordaitibi
veterán
mezis
#58645
Mivel AC, a bemenet 101% hogy egy graetz híddal kezdődik, erre meg mindegy mit ad, mehet rá Dc is, egy autóakkuról is elmuzsikál.
"70000 - 100000Hz-en működő" , az is jó, mert az már DC kimenetű, 60W led tápról, vagy 12V/5A tápról is működni fog. pl. itt [link] bármelyikről.
Esetleg a sub nem 20, csak 17W kimenőt fog produkálni. -
-
Ribi
nagyúr
válasz
draco31
#58643
üzenetére
178M18 néven én csak regulátorokat találok, nem fetet.
Nem sok ilyet találni, de ha a normál verziót be tudod passzírozni a helyére akkor jó lehet.tvamos: nem hiszem, hogy akkora probléma lenne, ha egy tranzisztorral kapcsolnám rá a feszt a tekercsre. Ez egy teljesen általánosan elfogadott módszer. Teljesen felesleges ennél "hirtelenebb" módhoz folyamodni.
-
draco31
veterán
Hello!
Egy kis segítségre lenne szükségem.

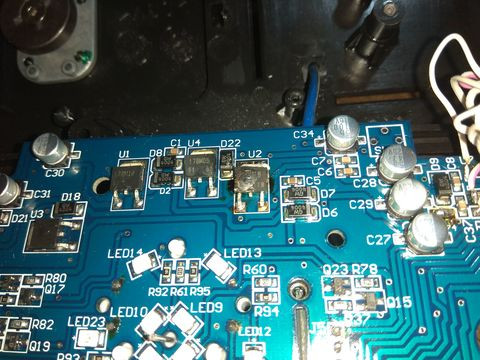

Adott ez a robogó műszerfal, és a képen látható 178M18-as FET furcsán néz ki. Keresgéltem neten, ebay-en, de nem találtam. Aliexpressen van csak 10-es csomagban. Kérdésem az, hogy lehet-e valamivel helyettesíteni, vagy valami hazai netes elérhetőség esetleg?.
-
#58641
pjen
félisten
tordaitibi
#58637
pjen
félisten
válasz
tordaitibi
#58637
üzenetére
Köszi.
-
Ribi
nagyúr
válasz
tvamos
#58635
üzenetére
Csak ahogy én is elkezdtem nézni ami 3 komponenst írtál, azt igen sokba kerülne, emiatt kérdeztem, hogy te miből raktad össze.
Köszike a kondenzátoros dolgot, az alapján kitalálom mekkora micsoda is kell.
Szerintem elég lesz tranzisztoros RC taggal az időzítés, legtöbben úgy használják.
-
mezis
félisten
válasz
P.mini
#58636
üzenetére
Üdv.!
Táp: bármilyen 50Hz-es, 13,5V-os és legalább 5A áramot leadni képes trafó jó lehet hozzá. Ha kevesebb áramot tud leadni, akkor legfeljebb nem fog akkora hangerővel szólni. (Persze nem egy kis "csengőtrafó"-hoz hasonló méretűre gondoltam.)
Hangerő szabályozó: ha nincs fejhallgató csatlakoztatási igényed, két egyszerű potméter kell csupán. Legalábbis az én 7.1-esemnél. Feszültséggel szabályozza a hangerő beállító IC-ket és talán a hangszínt is.
Kb. 50kOhm-osokkal. -
#58637
tordaitibi
veterán
pjen
#58632
Semmi gond nem lesz párhuzamosan, feltételezem hogy az egyik akku nem 100 éves, a másik meg új, nem árt ha egyforma állapotúak azért.
Csak nagyon soká, vagy sose fog feltöltődni ha a ups-t használod töltőnek, a töltőáram 800-1000mA körül lehet, ez az 55Ah akkut 70-80 óra alatt töltené fel talán. -
P.mini
aktív tag
Üdvözletem a Kedves Fórumozóknak!
Olyan gondom akadt, amivel átirányítottak ide. Akad itthon egy Creative Inspire 6700 6.1-es hangfal szettem. Nincs meg viszont a hálózati tápom (13.5V 5A AC), és a hangerő szabályzója. A kérdésem, hogy hogyan, milyen tápot vegyek, vagy milyennel helyettesíthetem, és a hangerőszabályzót lehet-e helyettesíteni, vagy venni valamilyet? Előre is köszönöm a válaszotokat!
-
tvamos
nagyúr
En egy 230V-os Schneider bekapcsolas-keslelteto idorelet vettem, annak a bekoteses benne van a doksijaban, vettem egy 230V-os magneskapcsolot, meg vettem 2db 100Ohm 100W ellenallast, amiket parhuzamosan kotottem. Az idorelet beallitottam 2s-ra, es mukodott. Ha jol emlekszem, az ellenallasokkal sorba bekotottem egy 2.5A-es lomha uvegcsovest, ami nem oldott le soha. (Akkor oldott volna le, ha a trafo rovidzar, a magneskapcsolo meg behuzva maradt.) A villanyszerelo meg bekototte a muhelyben. Soha nem szoltak, hogy gond van vele. (Most kapcsolasi rajzot nem tudok adni, meg a 20 eves anyaglistaval se mennel sokra.) Ez kerul most vagy 20 ezer forintba.
Ha barkacsolni akarod a kesleltetest, akkor annyi, hogy amiket linkeltel, azok a kapcsolasok nincsenek korrektul megcsinalva. Lehet, hogy mukodnek, de az ugy nem fasza vezerelni egy relet.
Itt megtanulhatod, hogy kell csinalni kondenzatoros tapot: [link]
Idozitot meg inkabb epitenek 555-tel, comparatorral, esetleg tranzisztorokbol egy Schmitt triggert [link]Lehet, hogy Triac-kal egyszerubb a dolog, nem tudom, mit akarsz. Olcsot, vagy osszedobni valamit gyorsan, otthonra, vagy barkacsolni, vagy mit.
Megszamlalhatatlanul vegtelen sok a variaciok szama, nem tudom, melyiket akarod.
-
Barret001
addikt
válasz
Kernel
#58617
üzenetére
Nem terheltem túl,12V-os szivattyút kapcsolgatott,és nem a relé ment tönkre.Mindkettőnek a vezérlő áramköre szállt el.Ha bedugom a konnektorba,azonnal behúz a relé,és ez független a beállításoktól.
Pedig nagyon jók a beállítási lehetőségek,ez volt a legfontosabb szempont,ami miatt megtetszett. -
pjen
félisten
ESzevasztok.Van egy Legrand Nilky 800VA szünetmentesem,benne egy 8Ah aksival.Hétfőn egész napos áramszünet lesz nálunk ezért hozzá kapcsolok egy 55Ah autó akumlátort,hogy a hűtők biztonsággal menjenek.A saját aksiját leválasztom.Mennyire lenne egyszerű a két aksit párhuzamosan üzemeltetni,és tőltené e rendesen a szünetmentes mindkét akut egyszerre?
Rolly:bőven elbírja,az UTP kábelban 0.4-0.5 rezek vannak.A zár nyitás amúgy is csak időszakos terhelés.
-
Egy UTP kábelen mekkora áramerősség "tolható" át biztonságosan... Van egy kültéri csengőm ami POE-n keresztül is üzemeltethető ... és adtak hozzá 1A-es tápot és egy POE adapterkábelt... Viszont nekem ezen felül kellene még körülbelül 0,6A a zárnyitáshoz és ennek az áramerősségnek még át kellene tudnia menni... Így azt gondoltam, hogy egy 2A-es töltővel tolnám az áramot az UTP kábelra... de nem tudom, hogy elbírja-e vagy sem...
-
Kernel
nagyúr
Zener-dióda szokásos védelem ilyen megoldásoknál, de láttam olyat is, hogy a Graetz-híd 4 diódája közül kettő Zener, így határol.
Ott a másodiknál a Zenert kispórolták, ez akkor lehet kellemetlen, ha idővel a puffer kapacitása csökken, azon gyorsabban megy fel a feszültség, míg az időzítő kondi mondjuk tartja a kezdeti kapacitását.
-
Ribi
nagyúr
válasz
tvamos
#58621
üzenetére
Alap konvenciót értem, engem konkréten az adott kapcsolás érdekel.

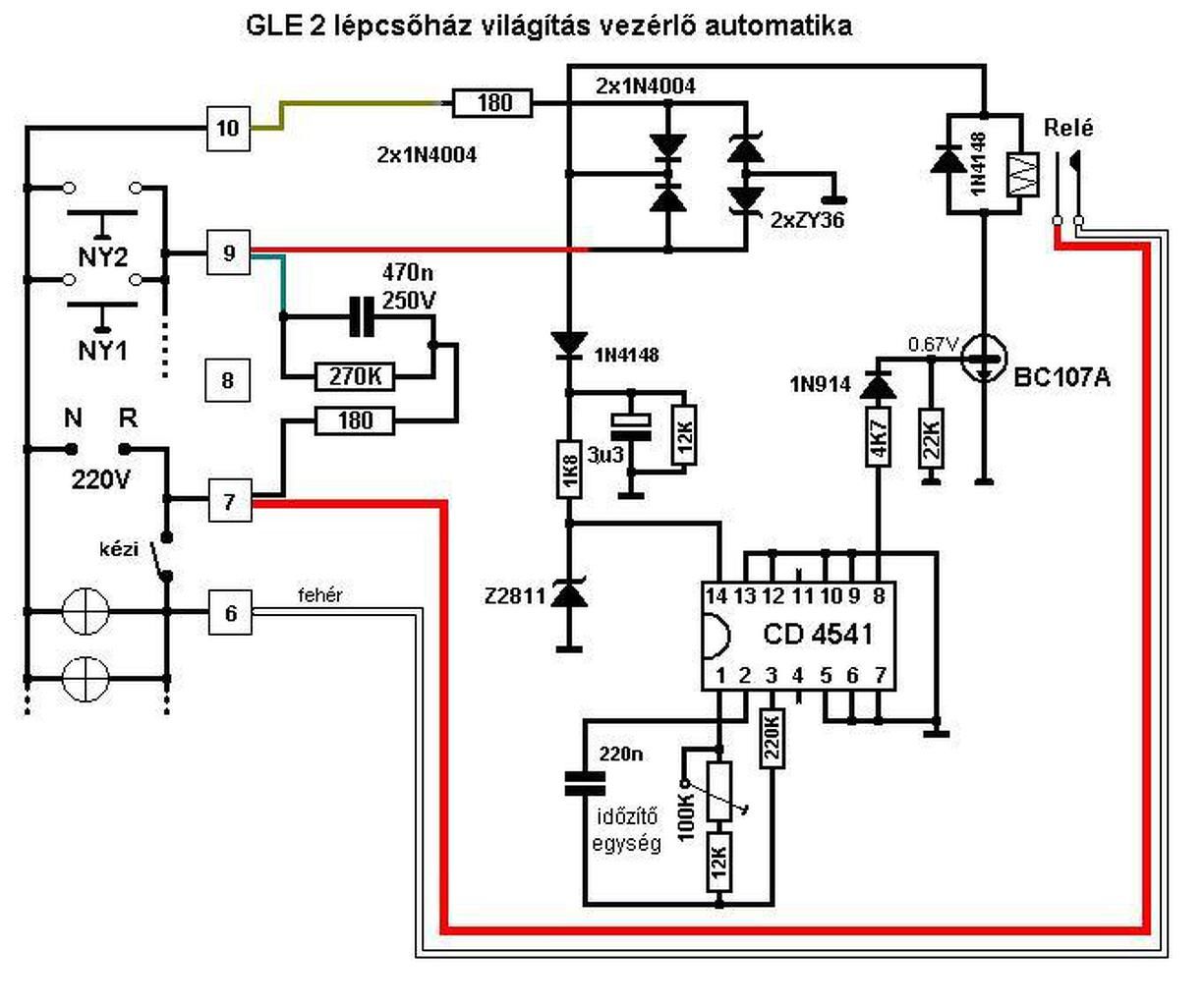

Mert találtam több félét. Ez a teljesen alap.
Illetve ez a kicsit módosított.
Az első az ok, csak ugye ott bekapcsolásnál lehet gond a lassan növekvő fesz miatt.
A másodikat leszimulálva az a gond, ha nagyon lassura van beállítva az időzítő akkor a tekercsre kapcsolandó fesz szépen lassan növekszik amíg valami fel nem robban (egyik kondi). Szóval ez nagyon nem tetszik.
Emiatt volt első körben is aggodalmam ezen kapcsolás felé, mert nem igazán értettem hogy is lesz belőle cserebogár.
Aztán néztem, hogy ha berakok egy zenert, mondjuk 26-28V-ost, akkor az nem engedi elmenni a feszt és nem robban fel semmi. Talán. -
Moleman
addikt
válasz
Flashback
#58622
üzenetére
Az ATX táppal nincsenek jó tapasztalataim, az volt vele a bajom, hogy önmagában nem hajlandó komoly áramot leadni. Halogén és xenon lámpákat próbáltam róla tesztpad jelleggel hajtani, de azonnal leoldott, mikor rákötöttem. Olvastam, hogy kell rá dummy load, ott 21 wattos égővel demonstrálták, nekem nem működött úgy sem. Végül rádugtam egy régi vinyót, onnantól hajlandó volt etetni a többi ágat is... Azóta sem ismertem ki a lelki világát.
Amúgy sem volt elég erős, az 55 wattos halogén fénye is ingadozott, a 35 wattos xenonról nem is beszélve, nem izzott fel rendesen, és hülye színeket produkált. Pedig békebeli 400 wattos szervertápról van szó. -
Sziasztok
Egy táp modul kellene nekem aminek két féle kimenete van 12V/4A, és 5V/2A
Kérdés hogy-hogy olcsóbb megvalósítani?
- Egy 14-19V-os laptop táp és tervezni hozzá egy panelt?
- Esetleg van rá kész megoldás?ATX PC táp jutott először eszembe de amennyiben lehet minnél kisebb helyen kellene megvalósítani
Ötletek?
-
Vertigo18
addikt
válasz
Kernel
#58615
üzenetére
Fogalmam sincs, hogy miről beszélsz, de nagyo tudományosan hangzott, ezért köszönöm szépen a válaszodat.
Egy panelt vásároltam, arra lehet kötni egy hangszórót, meg egy nyomógombot. Amikor benyomom a gombot, akkor 3 másodpercig szirénázik, gondoltam a gyerek ellesz vele, ha beleapplikálom egy gyufásskatulyába. De csak most, hogy megjött vettem észre, hogy kell még hozzá pár dolog, pl. ez a kerámia izé is.
-
Kernel
nagyúr
válasz
Barret001
#58616
üzenetére
Egy relével megszakított csatlakozó hogyan tesz tönkre egy motort?
Bekapcsol vagy kikapcsol. Még a relé is normális, márkás fajta van benne. Nekem kétfajta is van, 16 A-os. De az is rá van írva az egyikre, hogy 3680 W resistive.
Most látom a szerkesztést, túl lett terhelve a relé, összeragadt, ilyen előfordul. Be kell iktatni egy mágneskapcsolót is, ha szükséges. Ez megfelelő méretezés kérdése.
-
Barret001
addikt
válasz
Kernel
#58613
üzenetére
Na ezeket a "szarokat" nem reklámoznám,nálam kettő ment tönkre egy éven belül,3 szivattyút vittek magukkal... Ráadásul két különböző fajta,azt hittem a második jobb lesz... Azóta más megoldásra tértem át,
átütő sikerrelTermészetesen úgy van gyártva,hogy behúzott relé állapotban megy tönkre,és úgy is MARAD!
-
-
Kernel
nagyúr
Lehet rendelni is lágyindítót:
http://www.ebay.com/itm/142177518512
http://www.ebay.com/itm/131638458394De van még többféle.
Lényegében ezt az elvet követik:
-
-
Új hozzászólás Aktív témák
Hirdetés
ekkold- sziku69: Fűzzük össze a szavakat :)
- Milyen SSD-t vegyek?
- Elder Scrolls IV - Oblivion - Olvasd el az összefoglalót, mielőtt írsz!
- Külföldi rendelések: boltok, fizetés, postázás
- Kerékpárosok, bringások ide!
- Nintendo Switch 2
- Székesfehérvár és környéke adok-veszek-beszélgetek
- Hővezető paszták
- Házimozi belépő szinten
- NVIDIA GeForce RTX 5070 / 5070 Ti (GB205 / 203)
- További aktív témák...
- LG 65" C1 OLED - 4K 120Hz 1ms - NVIDIA G-Sync - FreeSync Premium - HDMI 2.1 - PS5 és Xbox Ready!
- Thinkpad T480s 24GB RAM 1TB SSD (erős, könnyű, vékony gép) Windows 11
- Bomba ár! Lenovo ThinkPad T460 - i5-6GEN I 8GB I 256SSD I 14" FHD I Cam I W10 I Garancia!
- iKing.Hu - Xiaomi 14 Ultra - Ultra White - Használt, karcmentes
- Game Pass Ultimate előfizetés azonnal, élettartam garanciával, problémamentesen! Immáron 8 éve!
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
