Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
Skillet
addikt
válasz
Skillet
#34878
üzenetére
na, nem megy. visszapakoltam mindent gyárira a scart rgb csatiban, és nem megy faternál sem rgb módban, azon a tévén, amin régen simán ment... szóval közben valami gebasz is történt. pedig szerintem minden a helyén van. na mindegy.
most kompozit van.
de valószínű szét lesz kapva a gép aztán belenyúlok, mert ez így nem kerek.
talán a dreamcast serial portján jelen van az 5 volt. ha más nem, azt még megpróbálom.
esetleg egy svhs jelhez lehúzom a két vezetéket a dc csatijáról... és kipróbálom azokkal. azt kötöm be a scartba. a scarton a tévé talán fogadja a jelét. az mégiscsak jobb lenne, mint a kompozit.
aztán talán jövő héten megpróbálkozom jobban beleásni magam.
apropó...ha beforrasztok az alaplap av kivezetéséhez pár vezetéket, mivel szokás utána odaragacsolni egy pacát, hogy ne jöjjenek le a forraszok, és ne érjenek hozzá semmihez, amihez nem kellene?
kétkomponensű? ragasztópisztolyos izé? -
Lompos48
nagyúr
válasz
darvinya
#34895
üzenetére

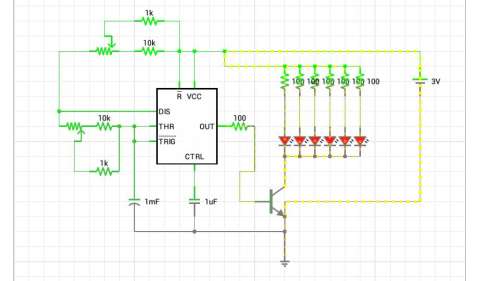

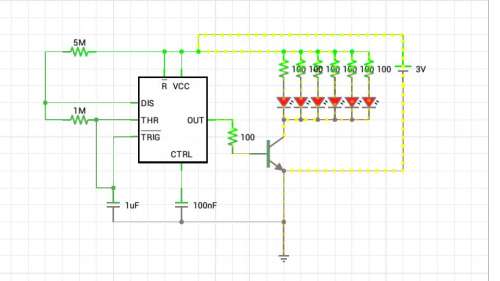

Növeld az 1uF-os kapacitást. Ha 10x növeled, akkor 10x csökkenthetők az ellenállások stb. Ha pedig ragaszkodsz a minimális értéknél egy nullától különbözőhöz, sorosan a potméterekkel köss egy-egy fix ellenállást, amit az előző 10x módosításokkal együtt ugyancsak annyiszor kell csökkenteni.
-
sörösló
aktív tag
Igazad van, persze hogy hasznosak! Csak ha nem a te kutyád kölyke, akkor szopsz vele mint a torkosborz!
Más pógár csinyáta, közöd hozzá? Csak ha az a pógár közben meghalt, pályát váltott, tönkrement, megszűnt a cég, akkor mi van? Te vagy a torkosborz, oszt szopol mint anak a rendje....Egyéb kérdés? -
Lompos48
nagyúr
válasz
sörösló
#34890
üzenetére
Sajnálom, de el kell keserítselek. Azok az árak a mostaniakhoz képest valahol a bányászbéka segge alatt tanyáztak.
Nagyon durva ellenpéldákkal rukkolok elő:
Volt olyan (itt nálunk), hogy egy havi mérnöki (nem kezdő) fizetésemből írva-mondva 43 darab BC107 típus tranzisztort tudtam volna megvenni. Egy JVC838L rádiósmagnó (igaz 8 kilós) fél Dacia árába került. Persze, hogy a fejed tetejére állva is javítottad! PC AT jugoszláv klónt 9 Dacia áráért vett az intézetünk (1991-ben)... De ez a másik véglet.
-
Lompos48
nagyúr
válasz
sörösló
#34890
üzenetére
Sajnálom, de el kell keserítselek. Azok az árak a mostaniakhoz képest valahol a bányászbéka segge alatt tanyáztak.
Nagyon durva ellenpéldával rukkolok elő:
Volt olyan (itt nálunk), hogy egy havi mérnöki (nem kezdő) fizetésemből írva-mondva 43 darab BC107 típus tranzisztort tudtam volna megvenni. Egy JVC838L rádiósmagnó (igaz 8i kilós) fél Dacia árába került. Persze, hogy a fejed tetejére állva is javítottad! De ez a másik véglet.
-
sörösló
aktív tag
válasz
Lompos48
#34885
üzenetére
"De akkor az árak az égben voltak."
Sajnálom, de el kell keserítselek. Azok az árak a mostaniakhoz képest valahol a bányászbéka segge alatt tanyáztak.
"Most már "illetlenség" modulok, lapok javítása."
Ha egy javítócég (van belőlük hálaistennek bőséggel) az eredeti gyártó ajánlatának (általában új vagy kiváltó tipusról van szó) harmadáért megreparálja a cuccodat, akkor nemigen van miről gondolkodni.
Igen,maradi öreg szaki vagyok, de igyekszem lépést tartani a korral. Zihálok ha emelkedő jön, a lépcsőn meg-megállok pihenni, szédülök a magasban, de mindig azt mondom; - Ne add fel, Józsi! Ha ezek a kölykök megcsinálják, te is megcsinálod! Ha kiröhögnek? Akkor azt mondom:- Öcsécském! Te sem fogsz majd mindig ilyen szöcskésen helyet változtatni! Mászol majd át a gép alatt négykézláb te is úgy mint én, nem ugrálsz rajta keresztül mint kiskecske az anyja hátán!
-
And
veterán
válasz
sörösló
#34884
üzenetére
"Na ezért utálom én a mikrovezérlőket! Ócsó meg minden, de ha behalt akkor "game ower". Nincs forráskód, nincs semmi."
Ja, mert ugyanez például a PLC-s / HMI-s világban ugye teljesen elképzelhetetlen
. Pedig ott sokkal nagyobb értékről (plusz a kapcsolódó, esetenként sokszor tízmilliós berendezés használhatóságáról) van szó. Nincs eredeti - szimbólumokkal ellátott és kommentezett - program. Ami meg rajtuk van, az vagy kiolvasható belőlük, vagy nem, vagy betölthető az újabb típusú (mert a régi már nincs a piacon) PLC-be, de főleg terminálba, vagy nem, vagy elfelejti a belső elem lemerülésekor, vagy nem (mivel van, amelyik típusnál a nemfelejtő tár nem létezik). De hogy módosítani nem fogod egy könnyen, az nagyon valószínű, vagy csak iszonyatos pénzmag kifizetése mellett találsz valakit, aki nekiáll. A gyártó és a hazai forgalmazó pedig vagy megszűnt az évek során, vagy egyszerűen tojik a fejedre. A felsoroltak mindegyikével találkoztam pár év alatt. -
#34886
vodkaboy22
addikt
Lompos48
#34885
vodkaboy22
addikt
válasz
Lompos48
#34885
üzenetére
Én meg friss "szaki" vagyok mint a frissen sült kenyér és engem is felháborít az, hogy egy vacak mikrovezérlő hiba miatt már teljes panel lapot kell cserélni! Bakker hol van itt a "greenpeace" hehe mármint hol van itt az értelmes nyersanyag megtakarítás amiről annyit "papolnak", nem ha meghal valahol egy tranyo akko vegyél még egy teljesen új eszközt gipszjakabkám...
-
Lompos48
nagyúr
-
#34884
sörösló
aktív tag
vodkaboy22
#34883
sörösló
aktív tag
válasz
vodkaboy22
#34883
üzenetére
Na ezért utálom én a mikrovezérlőket! Ócsó meg minden, de ha behalt akkor "game ower". Nincs forráskód, nincs semmi. Az ügyfél meg nem érti hogy miért nem lehet boldogulni egy ilyen kis alig nyolclábú semmiséggel. Nagyarcú szakértővel kiolvastatja az Eprom tartalmát, aztán odatolja az arcodba a pártíz soros HEXA kódot, hogy ittenvan, ni! Nemérted, vazze? Hülye vagy?
Hát igen. Hülye vagyok, vazze...
-
#34883
vodkaboy22
addikt
And
#34879
vodkaboy22
addikt
Nem városi legenda mint VIK-ETT (elektronikai technólógia) végzett tudom, hogy könnyen elérhető az a technnólogia amivel egy lekapart IC-t azonosítani tudnak, viszont drágább az amivel hasonló célút terveznek vagy alkalmaznak. Kivétel persze az FPGA abból nem 1szerű kiolvasni is bármit és ott le lehet marni a monolitig mindent még akkor is kiolvasni kész csoda bármit.
-
sörösló
aktív tag
válasz
Lompos48
#34858
üzenetére
"Mégcsak elitélendőnek se találom."
Lehet hogy igazad van (lenne), egy tisztességes, saját találmányát védő gyártónál. Na de ha egy már eleve lopott kínai utángyártást védenek hogy te már ne tudd továbblopni??? Egyébként ősi vita ez... Megveszed a terméket, elvárhatod hogy ha kifizetted a szoftverfejlesztés díját (márpedig kifizeted), akkor megkapd hozzá a teljes dokumentációt is. Nagy haszon az úgy is, mert egyszer fejleszted, százszor eladod. Az igazi aljasság az benne, hogy szervízhátteret a kínai gyártó egyáltalán nem biztosít! Kapcsolási rajz, gépkönyv, építőegységek leírása, egyáltalán bármi információ? Van persze, hogyne lenne! A neten minden van (vagy nincs). Csak kicsike problem, hogy nem ismered a kínai írásjeleket és nem tudsz kínaiul.
"Mi itt, közép-kelet Európában ezt már "gyakoroltuk" 30 évvel korábban."
Persze, én is emlékszem a TEXAS TTL sorozatra orosz változatban! Akoriban fejből ment az összehasonlító táblázat.
Ja és a zöld/sárga vezetéket meg a hozzá tartozó szakmai filozófiát hírből sem ismerik. Vagyunk sokan, néhány áramütött hulla nem oszt, nem szoroz. Vezérlőfeszültség 230 V, egyetlen 10 A-es kismegszakító az életvédelem. Leválasztótrafó? Az meg mi az istencsudája? Csupasz vezetékek, éjjelilámpához használt kócok, sorkapocs helyett szigetelőszalag (de csak csínján vele, mert drága). Végül is működik, nem?
-
ffodi
veterán
válasz
KaiotEch
#34877
üzenetére
Szerintem Ambilight-hoz felesleges kitet venned. Vedd meg a "gyári panelt" és kész.
Ha csak nyákod van, és te rakod össze, akkor a mikrokontroller választásánál figyelj oda, mert előfordulhat, hogy az adott kontrollerben nincs bootloader, és akkor kell programozó hardver is az "élesztéshez".
-
And
veterán
válasz
Reggie0
#34864
üzenetére
Ilyenről már én is hallottam, de nagyon városi legenda szaga volt. Egyébként is: párezer euróért inkább kifejlesztenek egy, az eredetivel funkcionálisan megegyező vackot, mint hogy a kiolvasásával szórakozzanak.
@ #34863: Azzal, hogy a típusjelzést rajta hagyják, még messze nem adják ki a kezükből. Én is - mint itt valószínűleg elég sokan mások is - láttam már lemart jelzésű IC-t, de valahogy sosem 'komoly' gyártmányokban. Utóbbiakban mostanság nem szokás ilyesmivel bohóckodni. -
Skillet
addikt
válasz
Kernel
#34872
üzenetére
teljes káosz. amúgy nem írja ki az rgb módot. van két másik gép saját kábellel és azok mennek rendesen, de az rgb módot azoknál sem írja ki a tv.
viszont...faternál sem ment a cucc. de ott viszont, amikor mozgattam a vezetéket, bejött a kép sima av-n, rgb-n továbbra sem. aztán hazamentem, és próbálgattam, mi lehet a gond. eddig ugyanis kompozit jelet sem volt hajlandó adni. most ad, de csak akkor, ha megszűnik a 12 volt a 16-os lábon. a 8-ason maradhat, attól még megy. de a dreamcast 7ese is le kell legyen kötve...ugye az az rgb kapcsoló. így megy. de csak kompozit. rgb felejtős. mondanám, hogy már ez is haladás, de igazából az rgb a cél. most besokalltam, de majd valamikor visszatérek rá. 5volt sincsen a dc 5-ös lábán, meg egyéb ilyen anomáliák is vannak. ezek után nem merek nekiállni a vga kimenet elkészítésének, mert oda is 5 volt kellene. 12 volttal meg sem próbálom. akkor gondolom át kellene az egész kapcsolást variálni.
passz.
-
Kernel
nagyúr
válasz
#24889344
#34873
üzenetére
Illetve azt még elfelejtettem kiemelni, hogy ilyenkor a bal-jobb csatorna viszont mélyben szegényített jelet szokott kapni (kisebb hangszórók kímélése érdekében), amit a két végfok bemeneténél CR-szűrővel oldanak meg.
Vagyis gyakorlatilag egy csökkentett kapacitású csatolókondenzátorral.
-
Üdv. A segítségeteket kérném. Szeretnék egy Arduino Uno-t venni, de nem tudom, hogy hogy jövök ki jobban. Ha megveszem a PCB-t 4$-ért és hozzá mondjuk Lomex-ben az alkatrészeket és összeforrasztom vagy megvegyem 4000Ft körül összerakva? Bár így egyikhez sem tartozik semmi kiegészítő. (tesztpad stb)
Ambilight-ot szeretnék csinálni.
-
Skillet
addikt
válasz
Kernel
#34869
üzenetére
bedugtam. hát. baj nem lett.
viszont nem megy. nem ad képet. ha a kapcsolási rajzon lévő 7-es pontot testről lekötöm, és a gépet újra bekapcsolom, akkor bejön a kép, de úgy mint előtte...vagyis halványan látszik a kontraszt. nem több. most átviszem majd az egész pakkot faterhoz. ott legalább ment régen. mármint azon a tévén. megnézem ott mit mutat.
de már kezdem nagyon unni nincs több ötletem.
-
Kernel
nagyúr
válasz
#24889344
#34860
üzenetére
Akkor 2.1 rajzokat kell nézni a neten, pont olyat most nem találtam, ami minden szempontnak megfelel, de ami a lényeg ilyenkor:
Szükséged van egy áramkörre, ami a bal-jobb csatorna közös basszusait leválasztja, majd utána egy végfokozatra. Egyik példa: [link]
Rajzon bekereteztem szűrőáramkört, de az egész (a TDA2030 végfokot is beleértve) +/- táphoz készült, tehát némi áttervezésre szorulna, vagy más rajz után kell nézni:
Másik példa: [link]
Itt is ugyanaz a helyzet, +/- táp, ráadásul ez a végfok minimum +/-7,5 azaz 15 V tápot igényelne, így nem alkalmas.
Van viszont 12 V-os 2.1 végfok, aminek a basszus része olyan szempontból is korrekt, hogy hídkapcsolásban tépi a tölcsért: [link] Tehát ehhez szükséges még egy szűrőáramkör is.
Ez is egy érdekes kit, viszont 2x12 V-os AC trafóról üzemel és szintén hídban megy a basszus: [link]
-
Skillet
addikt
válasz
Kernel
#34866
üzenetére
próbálom majd még párszor átolvasni amit írtál... és értelmezem... de a lényeg, hogy dreamcastbe be van dugva a csatlakozó (kép/hang). (a gép be van kapcsolva) a vezeték (kép/hang) másik fele (scart) a kezemben (nem a tévében) és így természetes, hogy a scart oldalon, ami menne a tévébe, ilyeneket mérek? 8-as ponton ott a 12 volt... ellenállással megy át a 16-os lábra, és ott is 12 volt jelenik meg? de akkor oda minek raktam ellenállást?
kicsit kilettem most ettől az egésztől. túl sokat forrasztottam, nehezen emésztem. szóval nem baj, hogy ott is 12 volt van, ha bedugom a tévébe, akkor az majd lekezeli, megoldja? csak nem akartam leamortizálni a tévét.
bedughatom? -
Kernel
nagyúr
válasz
Skillet
#34865
üzenetére
Az osztó alsó tagja a TV-n belül van ilyenkor, ezt a SCART 16. lába és a TV-test között mérheted, 75 Ω-os ellenállás szokott szerepelni a TV-rajzokon. Mint az RGB-bemeneteken is.
TV-test lehet valamelyik fémrész (RCA-aljzat, koax. antennabemenet például).
Műszerrel hiába méred, aminek 10 MΩ a bemenőellenállása, 560 Ω eltörpül hozzá képest, így ugyanazt a feszültséget látod, ez természetes.
-
Skillet
addikt
válasz
Kernel
#34846
üzenetére
összepakoltam ma a cuccot. lehet, hogy működne. nem merem kipróbálni. ugyanis egy dolog még nem kerek. a scart 8-as és 16-os pontja közé beforrasztottam az ellenállást amit ma vettem (560ohm). mérek multiméterrel, ground és 6-os pont között 13,3 voltot kapok, ground és 16-os pont között is 13.3 voltot kapok
most ez, hogy is van?
így nem merem bedugni a tévébe. a 16-os ponton max 3 volt környéke kellene legyen, nem több. ez is volt a cél. -
Lompos48
nagyúr
Persze igazad van. De lehet FGPA vagy egyéb is. Én se örvendek neki, ha ilyennel találkozok. De miért adnák ki a kezükből? Hogy mi, itt, amatőrök bele tudjunk pofázni a javításokba, frissítésekbe, változtatásokba, ők pedig pénztől essenek el? Képzeld magad virtuálisan a helyükbe.
-
And
veterán
válasz
Lompos48
#34858
üzenetére
(Ha valóban firmware van beleírva, és nem csak egy szimpla eprom / flash tár, akkor igazán felesleges lekaparni a típusjelzést, ugyanis szinte minden valamirevaló programozható kontroller a kezdetektől fogva ellátható kódvédelemmel. Tehát kiolvasni gyakorlatilag lehetetlen, csak törölni és újraprogramozni lehetséges, már ha eleve nem egyszer programozható a tok. Ha pedig nem vezérlő, hanem valóban csak egy egyszerű, gyakran előforduló tároló, akkor a bekötéséből és a környezetéből viszonylag könnyen ki lehet találni, hogy miféle sorozatú, milyen interfésszel rendelkezik, és némi munkával kiolvasható.)
-
#24889344
törölt tag
válasz
Kernel
#34859
üzenetére
Heló.
Bekötésen elektronikai áramkör rajzot gondoltam mint ami a 3487 hsz-ben is van, olyat amit kézzel is megrajzolhatnék és kimarathatnám a saját alaplapom, de ezek a diy erősítők is jól néznek ki.
Ezen a gépen még csak sztereo kimenet van, arra gondoltam, hogy az egyik oldalt használnám a mély hangok erősítésére. Van egy 2.0 hangszóró a gépre kötve, csak a mélyeket nem túl jól adja.
Tudom lehet olcsóbb volna egy 2.1 hanszórót venni, de így elveszik az élmény hogy valamit lérehoztam, és gyakorlásnak is jó. -
Kernel
nagyúr
válasz
#24889344
#34852
üzenetére
Nem nagyon tudom értelmezni a "bekötés" fogalmát ebben az esetben, de beköthetsz akár egy ilyet is: [link]
Viszont jobban jársz egy TA2020 vagy TA2024 végfokkal, amiből szintén található potméteres változat, noha ez már sztereo, de legfeljebb nem használod az egyik oldalát. Vagy később még bővítheted a rendszert egy hangszóróval.
[link] [link] [link] [link] Ez pedig egy 2020: [link]
Ezek hatékonyabban használják ki a 12 V tápot, mert 2x2 híderősítők, vagyis nagyobb teljesítmény hozható ki, mint a klasszikus TDA2003 (1x) esetében, aminél a 12 V elég vézna. Plusz ezek láthatóan a hűtőbordán sem vesztegetnek túl sok energiát, mivel kapcsolóüzemben dolgoznak
Ugyanakkor a 2x2 hídvégfok bal és jobb oldala már nem köthető ismét hídba, tehát ilyen módon nem használható ki. Egyszerű sztereo végfokot lehetne hídba kötni, de ahhoz gondoskodni kellene az ellenütemű vezérlésről is.
Ami még nem egyértelmű, hogy miért a sztereo kimenetről beszélsz, miután a kártyákon, vagy alaplapon bass/center jön ki egy közös jack aljzaton.
(#34856) sörösló
Én biztosan nem hitetlenkedtem volna, de még azt sem mondanám, hogy távol-keleti módszer, mert akad európai, sőt magyar cég is, aki így igyekszik védeni a saját szellemi termékét, a másolás ellen.
-
Lompos48
nagyúr
válasz
sörösló
#34856
üzenetére
Mégcsak elitélendőnek se találom. Valószínűleg firmware van beleírva. Ha pedig az IC típusa ismert lenne, akkor a lekoppintás már a legegyszerűbb üggyé válik. Mondjuk szellemi tulajdon védelme a jobbik esetben. Ha rosszindulatot feltételezünk, akkor pedig a szervizelés kisajátítása.
Bármelyik az, ez a legegyszerűbb megoldás. Amióta lézerrel feliratozzák, nem lehet letörölni oldószerrel a címkézést. Olyan alkatrészeket rendelni a gyártótól, amin a kártyagyártó saját kódja szerepelne, jócskán többe kerülne.
Nem távolkeleti módszer. Mi itt, közép-kelet Európában ezt már "gyakoroltuk" 30 évvel korábban. -
#34857
Lompos48
nagyúr
krisztianAMG
#34853
Lompos48
nagyúr
válasz
krisztianAMG
#34853
üzenetére
Elképzelhető, hogy az erősítőkapcsolásod nem fogyaszt egyforma áramot a 2 tápágból (lehet akár az IC konstrukciójából, ami nem jelent hibát!). Először azt kellene kipróbálnod, hogy különválasztva az erősítőtől, a tápot asszimetrikusan leterhelve tapasztalsz-e ott is elcsúszást.
Ha igen, akkor ez okozza. A linkelt tápnak nincs visszajelzése/visszakapcsolása a kimenet feszültségéről. Ezt egy kissé bonyolultabb megoldással lehet orvosolni. Hónapokkal korábban itt már részletesen volt erről szó (dupla táp szimplából).
Az első rajz bonyolultnak tűnik, de pont a nagyon asszimetrikus terhelést szimulálja (1/10 arányban):
Vagy általánosabban:
Természetesen a rajzban a tranzisztorok helyettesíthetőek sokkal kisebbekkel, ha csak egy fejhallgatóerősítőt kell táplálni.
-
#34855
Kernel
nagyúr
krisztianAMG
#34853
Kernel
nagyúr
válasz
krisztianAMG
#34853
üzenetére
A potméter kondival le van választva, így normális esetben teljesen hatástalan lenne, elkötés valószínű.
Alaposan át kell nézni ismét, illetve mérhetsz feszültségeket a GND-hez képest, ha azt beírod a topikba (vagy még jobb, ha rajzon látjuk), abból talán kisüthető valami.
-
#34854
#22145024
törölt tag
krisztianAMG
#34853
#22145024
törölt tag
válasz
krisztianAMG
#34853
üzenetére
A GND mennyire van "középen"?
-
#34853
krisztianAMG
senior tag
krisztianAMG
senior tag
Sziasztok!
Összeraktam ezt a kapcsolást (ezzel a táppal). Működik rendesen, csak a kimenetre jut némi egyenáram, aminek a feszültsége a potméter állásának fügvényében változik. Teljesen letekerve 50mV körüli, de teljesen feltekerve már egészen 1V. Gerjedni nem gerjed, nem is melegszik, és mindkét csatornám egyformán jelen van.
Hol lehet a hiba?
-
Skillet
addikt
válasz
darvinya
#34848
üzenetére
rendben, köszönöm. amint lesz időm, utánanézek.
típus szerint tudnak majd ajánlani hozzá szíj szettet? vagy nekem kellene tudni a méreteket?igen, nem mai darab semelyik. de jó cuccnak néznek ki. tartósnak. az már más kérdés, hogy én rég megszabadultam a kazettáktól. de még a cd és dvd hegyektől is. marad a hdd és médialejátszó kombó
de az idősebbek biztos nehezebben állnak át. sebaj, javítás után megint megy majd 20 évet a cuccos -
Skillet
addikt
válasz
Kernel
#34846
üzenetére
vga csatlakozó nincsen a tévén. ez egy pár éves samsung 3D LCD 32".
akkor vga csatlakozó nekem szinte teljesen felesleges. nem érek vele sokat. maximum a monitorra tudnám néha rákötni és azon nyomni. akkor már inkább scart rgb és a "nagy" tévé. ettől függetlenül az összes lábat beforrasztom a dreamcast csatlakozóra. később, ha szükség lesz rá, könnyebb legyen vele dolgozni.
akkor holnap veszek ellenállást és neki is látok.teljesen más: apósom 2 deckjét (1 kazettás lejátszók) elhoztam. náluk, vidéken kevesebb a lehetőség a javításra. mindkettő baja ugyanaz. elszakadtak a szíjak. ami nekem fura, hogy rá is olvadt a tárcsára. az egyik egy combosabb, DUAL C814. A másik AIWA F220.
ezekhez hol tudok alkatrészt szerezni? mert maga a művelet gondolom nem nagy kaland. megtisztítom a tárcsákat a trutymótól, felrakom az új szíjakat, esetleg egy fej tisztítás és ennyi.
ha másik topik lenne jobb, megkeresem, de ha pontosan tudjátok, melyik az, akkor írjátok le.
köszönöm. -
Kernel
nagyúr
válasz
Skillet
#34844
üzenetére
YPbPr komponensek nem jönnek ki a szerkezetből, csak RGB és S-Video (mellesleg ezek is komponensek, csak másféle). HDMI sem jön itt szóba.
Látszólag egy teljes értékű kompozit-kimenet szerepel a rajzon, ami elvileg adhatna képet kompozit-módban. De majd elválik, legalább szinkronjeleket adjon, mert az viszont kell az RGB-hez.
mindháromnak külön ground vezeték is van. akkor nem igazán kivitelezhető.
Ez viszont lényegtelen, nem ezen múlik, testvezeték mindenhez kell, ahol aszimmetrikus (nem földfüggetlen) jelátvitelről beszélünk.
-
Skillet
addikt
válasz
Kernel
#34843
üzenetére
köszönöm mindenkinek.
igen, azt én is észrevettem, hogy keni-vágja az ntsc-t. xbox, gamecube szokta neki adni az ntsc-t nem egyszer, szintén rgb scarton, és tudja. és mindkettő átkapcsol ahogy illik. csak a dreamcast szarakodik.
gyanítom elszálhatott az 5v kimenete. passz.
toszik működni kompozit módban. nem értem miért nem megy, de nem megy.
akkor megpróbálom 560-as ellenállással. aztán majd kiderül. holnap bevásárlok hozzá.
viszont az még a kérdésem, hogy ha már boltban járok, bevásárolnék a vga csatlakozóhoz is. bár így, hogy a tévén nincs vga bemenet, lehet felesleges. elég helyrerázni az rgb-t.
vagy vga-ból ki lehet játszani hdmi-t, esetleg komponens (
Pr; Pb; Y) jelet? láttam, hogy a komponensnél mindháromnak külön ground vezeték is van. akkor nem igazán kivitelezhető.
itt van baloldalon a dreamcast lábkiosztása
nem tudom. ebből gyanítom még svhs-t lehet kikoskodni az ábra szerint és ennyi.
nyilván valamilyen 10e ft fölötti video jel átalakítóval van mód hdmi-re, vagy komponensre, de ennyit szerintem nem fogok rááldozni.
köszönöm. -
Kernel
nagyúr
válasz
Skillet
#34841
üzenetére
Nem egy nagy kaland, kezdetnek próbálkozhatsz a képen látható 560 Ω bekötésével, ha ettől nem billen át a TV RGB-re, akkor lehet módosítani. Trimmerrel is ki lehet kísérletezni, utána fix ellenállással helyettesíteni.
Csak közben nem árt mérni a 12 V-ot is, mivel az egy védőellenálláson keresztül érkezik (zárlat ellen védeni kell), ezért leosztódhat, vagyis túlzottan lecsökkenhet a terhelés hatására.
Lapostévéknek NTSC nem gond.
Viszont normális esetben a SCART-jelforrások rendes kompozitjelet is kiadnak, amivel a TV simán működik (csak nyilván kompozit-módban).
RGB-módban pedig a TV a kompozitjelből választja le a H és V szinkronjeleket.
-
Skillet
addikt
sziasztok. bocs előre is ha nagyon tök vagyok a témához. nemrég kezdtem el ismerkedni komolyabban az elektronikával. eddig fogalmam nem volt pl a relékről, hogy eszik-e avagy isszák.
autóvillamosság miatt kicsit ki kellett kupálódjak.
na mindegy. itthoni a probléma. videojáték. retro sega dreamcast.
ez egy ntsc gép. már sok-sok éve vettem, eddig semmi baja nem volt. ha kell, ha nem, olvassa a lemezeket
egy rgb scart kábel van hozzá. azzal volt az ősrégi videoton tévémre kötve. ez még az utolsó szériák egyike volt.
képcsövesre gondolok persze. azon volt olyan külön csatorna, hogy rgb. tehát, ha a vezérlő jelet nem is kapta meg scarton, attól még simán ment minden.
de nemrég lett új tévé. persze lapos (lcd) és ugyan van rajta scart rgb bemenet, de toszik beadni a képet. csak egy halvány kontrasztot lehet látni fekete alapon. tegnap már annyira elkapott a lendület, hogy szétkaptam a scart csatit mindkét felén. ami kiderült, hogy nem kap +5v jelet a dreamcast-től a tévé. nem csak a scartig nem jut el, hanem valamiért nem is ad ki 5voltot a megfelelő lábán. azt hiszem itt lehet a bökkenő.
a mellette lévő lábon megvan a 12volt. meg találtam rengeteg kapcsolást is pl vga kivezetés mókolásához.
most már lecsupaszított dc csatim is van hozzá (idáig fajult a tegnapi harc)
elvileg így festene a kapcsolás.
és szerintem eddig meg ilyesmi lehetett:
ha most az előbbit csinálnám meg, vagyis a 12 voltos lábat használnám, akkor a jelenlegi 75ohm ellenállást ki kell cserélni? de milyenre?
a 16-os lábra a 8-asról elvileg 1-3 volt kell tovább menjen az rgb aktiválásához.
ezt nagyon okosan a scart csati wikipédiából lestem le.
azt hiszem egyenlőre ennyi lenne. és köszönök minden segítséget.
ja még valami, ha mégis megépíteném a vga csatis megoldást a következő ábra szerint
akkor ugye ehhez 5 volt kellene. de azt meg hogyan?
vagy használjam itt is a 12 voltot más ellenállásokkal?
sajnos ezek az elektronikai dolgok kissé kimaradtak. de most elkezdett érdekelni nagyhirtelen
köszi -
Kernel
nagyúr
válasz
darvinya
#34836
üzenetére
Töltőáramot ezeknél a szerkezeteknél soros ellenállással szokták biztosítani, amennyiben nagyjából azonos kapacitású az új akku, annak megfelel ugyanaz a töltőáram.
Ami viszont javasolható a hosszabb élettartam érdekében: szakaszos töltés. 24 óra töltés után levenni és kimerülésig használni. Utána ismét töltés. Tartósan töltőn nem tárolni.
-
Kernel
nagyúr
válasz
darvinya
#34834
üzenetére
Ne keverjük össze a dolgokat, ott szerszámgépről volt szó, és én említettem, hogy a Ni-MH akkuval nem bírtam megmozdítani olyan motort, ami a Ni-Cd akku alacsony belső ellenállásához lett méretezve, jókora indulóárammal stb.
Fejhallgató teljesen más téma, ott nincsenek akkora áramok, feszültségben megfelel, simán helyettesíthető.
-
darvinya
titán
válasz
Kernel
#34820
üzenetére
Nálam a potméter volt rothadt és ameddig nem „melegedet" be addig teljes hangerőn recseget.
Igaz az szimpla erősítős rádió volt.De igaz nem vagyunk sámánok, hogy távolról bármit is megállapítsunk.
Más melyik a legkisebb SMD kapcsoló (nem SMD nyomógomb)?Nálam a potméter volt rothadt és ameddig nem „melegedet
-
Kernel
nagyúr
válasz
darvinya
#34816
üzenetére
Duplatápos végfoknál el lehetne képzelni, hogy az egyik puffer mondjuk kiszárad, másik jó, ami a kimenet DC-egyensúlyában is zavart okozva, a hangszórót is károsíthatná, búgó hang kíséretében.
Szimla tápnál ugyanez: búgó hang.
Átvezetés nem nagyon jellemző ezeknél, esetleg ritkábban a teljes zárlat, ami nyilván egyéb következményekkel jár. Elvileg nem zárható ki akár a hangszóróleválasztó-elkó hibája sem, szimplatápos végfok esetében, csak ilyen szempontból az 1 perc rohadás valahogy nem arra utal, de erre sem vennék mérget.
Hangos sercegés szerintem inkább a végfok valamelyik alkatrészének problémájára utal. Ha például a hangerőszabályzó előtti fokozatokban keletkezne a zaj, akkor a zajt is le lehetne halkítani. Vagy ha van még valami a potméter után, de a végfok előtt, az is vizsgálandó ilyenkor.
De ezek mind találgatások, ahol még maga a konstrukció is ismeretlen.
-
Lompos48
nagyúr
válasz
darvinya
#34816
üzenetére
Mi az, hogy átereszt? Nem soros, hanem párhuzamos egy szűrőkondi. És ha igen, mit csinál a hangfallal?
Én olyat már láttam, hogy a kondi tökéletlensége miatt az csak másodpercek alatt éri el azt a feszültséget, amit az utána esetleg következő stabilizátor igényel. Addig egy jóval kisebb feszültségű és kis áramtartalékú forrással tud csak "gazdálkodni" az erősítő/elektronika. Azzal pedig csodákat tud produkálni.
-
darvinya
titán
-
#22145024
törölt tag
válasz
Gyuszi83
#34810
üzenetére
Én sem találtam erre a tipusra ilyen hibát, inkább csak a korongok lejátszásával kapcsolatosak vannak.
Hallgass Kernelre, ha értesz hozzá/bele mersz nyúlni.
Annyit azért megnézhetsz, hogy van-e benne púpos elko.
Pl egyes yamaha végfokoknál jellemzően egy bementi szűrőkondi pukkan el, de kivülről semmi nyoma a hibának, csak többet nem kapcsol be -
Kernel
nagyúr
válasz
darvinya
#34808
üzenetére
Nyilván hiába jeleztem már máskor is, hogy ilyenkor tedd hozzá: szerintem, talán, azt hiszem.
10 évig dolgoztam audio szervizben, de én nem merek ilyen határozott kijelentéseket tenni. Sőt, ebben az esetben igen kicsi a valószínűsége, potméterhiba nem kötődik kimondottan a bekapcsoláshoz.
Rohad valamelyik alkatrész, bele kell nézni, meg kell keresni. Lehet kerámiakonditól kezdve, bezajosodott félvezető is. Vagy viráglocsolás áldozata is.
-
Gyuszi83
tag
Sziasztok. Van egy kis gondom egy LG házimozi erősítővel. A gond az lenne, hogy bekapcsoláskor elkezdenek hangosan sercegni a hangfalak kb.. 1 percig, utána elhalkul és minden oké, de addig nagyon hangos. Olyasmi, mint ha a rádiónál hallgatnám teljes hangerőn a "fehér zajt".
Nem tudjátok mi lehet a gond, melyik alkatrésszel ? -
And
veterán
válasz
Salex1
#34803
üzenetére
"Van egy haverom aki fel tudja programozni [..]"
Bármely gyártó bármely típuscsaládjának összes típusát?
Áramkör: egy kontroller (PDIP-8 vagy SOT-23/6) tok, egyik lábán az egy szem nyomógombod (0V/Vss felé zárjon), a két kimeneten pedig egy-egy bázisellenállás, bipolár npn tranzisztor (vagy n-csatornás mosfet, ellenállás nélkül), azok kollektor- vagy drain- körében pedig a relé. Kontroller tápfeszültsége 5V, bipolár tranzisztoros relévezérlés esetén lehet kevesebb (2..5V) is. Többi lába üresen hagyható. Típus pl. PIC10F200 (belső oszcillátorral). -
darvinya
titán
Nézd a mai világban nincs olyan, hogy fix hívatás, szakma biztos öregségig kitart.
Hobbi, tanulás mindig kell.
A többi meg csak a megélhetésről szól.
Szerintem itteni fórumozó között sokan hobbi szinten foglalkozik már a tanult szakmájával.
Nem azért teszi ezt, mert kiábrándult/nem ért hozzá, hanem az élet szól közbe.pl: én nem azért hagytam abba a villanyszerelést, mert komolyabb problémák eltántorított, hanem egészségi okok miatt beláttam ezt már csak hobbi lehet.
Állj pozitívan mindenhez.
-
hNp88
aktív tag
válasz
darvinya
#34800
üzenetére
perpill nem tudok jobbat, minthogy fővök a saját levemben, hogy mást ne mondjak
holnap (hacsak meg nem gondolom magam addig) előkeresem ezt a pályaválasztásis valakit. csak ahhoz nagyon össze kell szednem magam..
az szinte biztos, hogy ezen a területen "end of career", mostmár az a kérdés, hogy merre tovább. megint itt maradok bármiféle cél nélkül. eddig legalább az megvolt................
persze, hogy ne legyen olyan szép az élet, azért hobby szinten igyekszem továbbra is foglalkozni az elektronikával, hisz mint mondtam, imádom, lesznek még hülye kérdéseim itt egy-egy alap áramkör kapcsán ..
. Pedig ott sokkal nagyobb értékről (plusz a kapcsolódó, esetenként sokszor tízmilliós berendezés használhatóságáról) van szó. Nincs eredeti - szimbólumokkal ellátott és kommentezett - program. Ami meg rajtuk van, az vagy kiolvasható belőlük, vagy nem, vagy betölthető az újabb típusú (mert a régi már nincs a piacon) PLC-be, de főleg terminálba, vagy nem, vagy elfelejti a belső elem lemerülésekor, vagy nem (mivel van, amelyik típusnál a nemfelejtő tár nem létezik). De hogy módosítani nem fogod egy könnyen, az nagyon valószínű, vagy csak iszonyatos pénzmag kifizetése mellett találsz valakit, aki nekiáll. A gyártó és a hazai forgalmazó pedig vagy megszűnt az évek során, vagy egyszerűen tojik a fejedre. A felsoroltak mindegyikével találkoztam pár év alatt.
Az csak volt! De akkor az árak az égben voltak. Most már "illetlenség" modulok, lapok javítása. Hozzá kell szokni, mégha nem is tűnik normálisnak (felháborít, minket).
Új hozzászólás Aktív témák
ekkold- One otthoni szolgáltatások (TV, internet, telefon)
- AMD Ryzen 9 / 7 / 5 7***(X) "Zen 4" (AM5)
- Telekom otthoni szolgáltatások (TV, internet, telefon)
- Milyen alaplapot vegyek?
- iPhone topik
- Mikrokontrollerek Arduino környezetben (programozás, építés, tippek)
- Fogyjunk le!
- Samsung Galaxy S25 Ultra - titán keret, acélos teljesítmény
- Samsung Galaxy A52s 5G - jó S-tehetség
- Vezeték nélküli fejhallgatók
- További aktív témák...
- Ikea Eilif Paraván, asztali elválasztó
- Eladó megkímélt állapotban levő Oppo Reno 5Z 8/128GB / 12 hó jótállás
- Bomba ár! HP EliteBook Folio 1040 G1 - i5-G4 I 8GB I 256GB SSD I 14" HD+ I Cam I W10 I Garancia!
- DOKKOLÓ BAZÁR! Lenovo, HP, DELL és egyéb más dokkolók (TELJES SZETTEK)
- LG 27GS60QC-B - 27" Ívelt - 2560x1440 - 180Hz 1ms - AMD FreeSync - Bontatlan - 2 Év Gyári Garancia
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft.
Város: Budapest
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
