Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
Kernel
nagyúr
válasz
darvinya
#35198
üzenetére
Egységet képez, mert mióta színes képcsövek vannak, azt gyárilag komplett beállítják (színtisztaság, konvergencia), vagy épp selejtezik, amit nem lehet normálisan belőni. Utána ezzel a részével már nem kell foglalkozni, csak beépíteni.
Ha lecserélem az eltérítőt, akkor viszont lehetnek problémák is, noha azért általában szépen működik.
-
Kernel
nagyúr
válasz
darvinya
#35187
üzenetére
Még 5 %-nál is kisebb az esély a képcsőhibára, vagyis konkrétabban a nyakán lévő eltérítőtekercs zárlatára vagy szakadására. Amikor pedig zárlatos, olyankor elég tartósan agyon tudja vágni a végfokot, mondhatnám, teljesen.
Az érdekesség kedvéért, zárlat szokott keletkezni az alátámasztó gumibaknál (felső-középső), ahol a tekercs rátámaszkodik, mert a gumiból kiváló savszerű anyag hosszú évek során megtámadja, bezöldül, szétrohad, szikrázik.
Szakadás a legjobb, amikor csak meglazul, kiolvad valami az eltérítőn, esetleg az alaplapi csatlakozónál, de ezek sajnos a ritka esetek.
Mindezek tükrében, amikor vízszintes vonal hibára panaszkodnak, az nagy eséllyel nem képcsőhiba. Pláne, ha a tekercset nem tekintjük a képcső részének, akkor ilyen képcsőhiba nincs is. Noha külön nem kapható, de bontásból pótolható lehet, sőt én már javítottam is a fenti hibát, az oxidált rész tisztításával, körömlakkozással, még jó is lett.
Ilyen laikus kijelentést nem is lenne szabad tenni egy szakmai topikban. Vagy szigorúan csak a következő kiterjesztésekkel:
- azt hiszem
- szerintem
- fogalmam sincs -
sörösló
aktív tag
válasz
PH-User
#35176
üzenetére
Van rajta URH sáv is. Ha a régi OIRT sávos, akkor is át lehet hangolni. Már nagyon régen csináltam ilyesmit, de valaki biztosan tud segíteni. Van egy Kádár könyvem, abban benne van a kapcsolási rajz, de lapokat nem tudok belőle kiszedni (DJVU Reader). Esetleg emilben (9.4 Mb) megpróbálhatom elküldeni, ha érdekel. Én se szedném szét, ahhoz túl jó állapotban van. Ahogy Lompos írta, olyan ez mint a jó bor. Ahogy öregszik, úgy nő az értéke.
-
PHM
addikt
válasz
darvinya
#35192
üzenetére
Kontakthibára utal ez a viselkedés.
A régi ITT tévénknél én is szenvedtem vele.
Az érdekes az, hogy az első szétszedés alkalmával egyszerűen
nem találtam meg a kontakthibát.
(Nekem néha széthúzta a képet.)
Ezért egy trimmerrel utánállítottam, hogy nagyjából jó legyen a kép.
Aztán megjavult, akkor meg vissza.
Na, a negyedik-ötödik utánállításnál meguntam a dolgot, TV szétkap,
persze volt az alaplapon vagy 7 hidegforrasztás, + 1 ellenállás, ami
kis híján kiforrasztotta magát.
Csak azt nem tudom, miért nem vettem ezeket észre elsőre.(#35181) fero02: Holnap meglesem, a melóhelyen hagytam a monitort.
-
-
moha21
veterán
üdv!
Néztük a TV-t egyszer csak középre összeugrott a kép és egy fehér csík van. Ki-bekapcsolásra se változik a helyzet. Utánanézve a dolognak a függőleges eltérítésnél lehet a probléma. Mire érdemes odafigyelni esetleg? Első tippre azt mondanám, hogy vagy kondenzátorhiba vagy kontakt.
-
Nos az enyémet is szét van égve 2db dual FET de attól még indította neonokat csak pulzált a fényerejük és sisteregtek a FET-ek.Még először azt hittem,hogy a nagyfeszültségű csatlakozó égett szét (mert olyannal már találkoztam és akkor is ugyanez volt a jelenség) csak akkor ívet húzott a működő inverter azért volt hallható a sistergés és a kép is azért villogott de most nem ez volt a helyzet.
Meg ha logikusan gondoljuk át akkor az inverter hibájából kisebb feszültség elméletileg nem tud kárt okozni a neoncsőbe.
-
PHM
addikt
válasz
totya694
#35172
üzenetére
Hasonló cipőben járok egy Xerox monitorral.
Mivel a Lomexben nem volt csereszabatos darab,
én fel is hagytam a kereséssel.
Így viszont lehet, hogy elugrok HQ-ékhoz.
Nekem a dual FET szétégett az alaplapon.
Van rá remény, hogy a fénycső jó még?
Mert azt fogalmam sincs, hol lehetne beszerezni.
Holnap megnézem, nekem milyen típus kell, de ha minden igaz,
a linkelt példány csereszabatos az enyémmel.
A következőt javaslom:
Írd össze cikkszámokkal, hogy mi kell neked, s ha megyek,
a te alkatrészeidet is beszerzem. -
fero02
nagyúr
válasz
totya694
#35172
üzenetére
Tudom, sajnos Szarvason sem rózsásabb a helyzet. De ha még hozzácsapod a kondikat is, amiket cserélni kell (úgy is célszerű az összeset), akkor már kb jó is az ár. Sajnos én is csak így tudok rendelgetni.
Vagy összefogok/betársulok ismerősökhöz, csak hát ott ugye mindig várni és alkalmazkodni kell. Esetleg ha valaki megy fel a nagyfaluba, akkor megkérem őt...de az is macera, meg sokszor nyűg. Na mindegy. Ilyen ez a vidéki élet... -
válasz
fero02
#35171
üzenetére
Köszi
Innen tudtam meg én is hogy "mi is az a 8 lábas kis izé"
Nem is az ezer párszáz zavar ha nem ha a HQ-tól rendelem meg akkor 1500Ft a posta + ha jól emlékszem 2000Ft vásárlás felett küldenek csak csomagot.A szegedi boltokról jobb nem beszélni.Az egyik kiköltözött a belvárosból a másikba meg sose jutottam még el de az is messze van a buszpályaudvartól.
Ha meg dolgozni megyek akkor "még" nincs nyitva egyik sem mire végzek rég zárva van mind kettő.
Meg azért nem kérhetem meg mindig a Pesten tanuló/dolgozó barátomat sem,hogy szaladgáljon az én dolgaim után.
-
Üdv mindenkinek!
Kicsit el voltam veszve...(szerencsére újabban munkahely rabolja a drága szabadidőmet)
Dr.Romano: Nos a Samsung akkori monitorjainak volt egy "igen csak kellemetlen" szokásuk(a nejemnek is az típus olt mint Neked)
A VGA kábel ha a PC-be van dugva "csak a gép indításával" indítja a monitort.Tehát ha bekapcsolt PC-re dugod semmit nem fog csinálni a moncsi.Én most épp egy ilyet keresek mert az enyémen szét égett 2db dual FET(AP4511GM)
No meg persze az összes elkó púpos... -
#35168
CPT.Pirk
Jómunkásember
vodkaboy22
#35164
CPT.Pirk
Jómunkásember
válasz
vodkaboy22
#35164
üzenetére
Oké, beteszem a kötést a fűtés föld bekötéséhez is, bár nem tudom, hogy ez kell-e. A fűtésnél nincs galvanikus kapcsolat a többi áramköri résszel.
A schottkyk nem nagy feszültségűek, csak véletlen rossz példányt másoltam le az anód táphoz. Az anód tápnál nem olyanok lesznek, hanem sima diódák. Egyébként 40V 3A-s schottkykat néztem, elsődlegesen a fűtéshez (1.5A), aztán akkor már mindenhova ezeket tettem.
170V DC? Vagyis elég tág határok között tud mozogni az anódtáp. Jellemzően kis impedanciás fülessel lenne használva. Ha nem 9V-s, hanem 10.5V-s trafót teszek be másodiknak, akkor megvan a magasabb tápfesz tartomány.
Anódhoz folytó biztosan nem kell, a fenti táp már működött élőben, "csak" 380uF-es kondikkal, abszolút semmi brumm nem volt a cuccban. A diódák, kondik sem kaptak külön szűrő kondit, sok szükség nem volt rájuk, persze ártani nem ártanak, majd teszek még be mindenhova. Amúgy a sima kerámia kondikkal jártam úgy néha, hogy 1-1 időnként felrobbant a diódákon a másik csövesemben, valszeg nem bírták a feszkót.
![;]](//cdn.rios.hu/dl/s/v1.gif)
Lompos48: több is fog készülni a cuccból, így nem volt alternatíva a csöves rádió táp trafója. Ha csak magamnak készülne, akkor fognám a csőves táptrafóim egyikét.
-
Lompos48
nagyúr
válasz
CPT.Pirk
#35163
üzenetére
Jól néz ki.
A 2 trafós megoldás kissé nyögvenyelős. Nem sikerült keríteni valahol egy lerobbant régi csöves rádiót? Abból a trafó, majdnem biztos klappolt volna.
A "híd" érdekes. Lehet egyedüli újítás. Szabadalmaztatni kellene.
Megnézném az egyenirányított hullámformát szkópon, bár nem kellene gond legyen, mert mindkt félhullámnál egy-egy "rövid" meg "hosszú" dióda van sorbakötve. -
#35164
vodkaboy22
addikt
CPT.Pirk
#35163
vodkaboy22
addikt
válasz
CPT.Pirk
#35163
üzenetére
Ötletek
Fütés 0-át és anódtáp 0-át 1-Ohm-on kapcsold össze.
Lehet 170Vdc-ről is és 280Vdc-ről is üzemeltetni a morgan jones-t gyakorlatilag változtatás nélkül. (Hangban kicsit eltér a 2-ő de, ha kisimpedanciás fejest használsz akkor ajánlom a nagyobb feszkót. )
Schootky-k elhelyezését okosan könnyen kinyírhatja a közelid dióda cső melege. (honnan szereztél nagy feszkos schottkyt???
)
Rakjál minden egyes diódával párhuzamosan egy 1-10nF-os fóliát (4db).
Fűtés legyen tényleg jól szűrt, mert stabilabb lesz a cső hőegyensúlya.
Én azért az anódtápba a legelső kondi után egy nagy trafó primerjét fojtónak beraknám!
U / I ripple-t nagyban csökkenti és az jó!
Tápba minden elektrolittal párhuzamosan rakj egy fóliát is!
Ha nagyimpedanciás fejest használsz akkor 20-40uF fóliát tegyél csak a kimenetre ne elektrolitot! Megdöbbentően jó ! (min 150Ohm-os fejes kell.)De szép remek rajz és hajrá! Én most kezdtem neki a többedik Morgan jones-omnak
-
CPT.Pirk
Jómunkásember

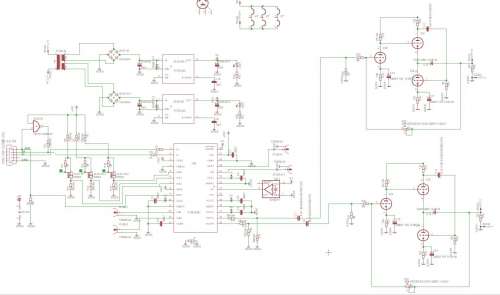

No, azt hiszem most végeztem a tervezéssel. Mi a véleményetek? [link]
Szembe kapcsoltam két trafót, így a második primer tekercsén 172.5V AC lesz, az egyenirányítva 243.5V, aminek a szűrése után 223V DC áll elő.
A két trafó közül meg levettem a fűtésnek és az IC-nek tápot, a fűtés tápot meg DC tápra választottam, mert nem csak egy darab készül a cuccból így 6.3V AC-s trafót találni nem lenne túl egyszerű. Nem rajongok a DC fűtés ötletéért, kiközepezett AC táppal teljesen brumm mentes volt az erősítő deszka modellje, remélem beválik a DC megoldás is.Az anód táp meg félig csöves, a másik fele schottky dióda. Teljes csöves csak közép leágazásos trafóval lehetne, de így is teljesül pl. az anód táp késleltetés kérdése. Mondjuk nem nagyon hiszek a szükségességében, de ártani nem árt.
-
#35162
fero02
nagyúr
Dr. Romano
#35160
fero02
nagyúr
válasz
Dr. Romano
#35160
üzenetére
A következő lépés az legyen, hogy kiveszed az inverter trafót és megméred a 2 szekunder oldal ellenállását és összehasonlítod. Ha túl nagy a difi akkor a védelem nem enged indulni a tápot, de simán lehet zárlatos is. Gyakori hiba ezeknél a Samsungoknál.
-
#35161
Lompos48
nagyúr
Dr. Romano
#35160
Lompos48
nagyúr
válasz
Dr. Romano
#35160
üzenetére
Ha tényleg abszolút semmi kép sem dereng, akkor még más baj is van.
-
#35160
Dr. Romano
veterán
Dr. Romano
veterán
Kösz srácok a tanácsokat
Ha lesz időm újra neki esek. Azonban ha belevilágítok valóban nincs kép sem, akkor már lehet gond az inverter mellett a logicboard-al is?
-
#35158
Lompos48
nagyúr
Dr. Romano
#35156
Lompos48
nagyúr
válasz
Dr. Romano
#35156
üzenetére
Ha bizonyos szögből valamennyire kivehető egyszerű árnyékként a kép, akkor csak az inverter a hibás, ami miatt nincs háttérvilágítás ergo nem látszik a kép sem. Ki kell bontani, mert javítható az inverter is.
-
#35157
Kernel
nagyúr
Dr. Romano
#35156
Kernel
nagyúr
válasz
Dr. Romano
#35156
üzenetére
Kezdetnek elég lett volna a három kondit cserélni, feltehetően ugyanitt tartanál. Valószínűleg ezek miatt károsodott az inverter, ha sokat kínozta a gazdája, vagyis kapcsolgatta ki-be, amikor már nehezen indult, míg végül a szűretlen táp agyonvágott valamit.
Az nem gond, hogy 13 helyett 16 V mérhető, ez csak azért van, mert terheletlen az a része, mivel nem megy a háttérvilágítás.
Szintén nem probléma az eltérő kapacitás sem, tápegység eszerint rendben van.
-
#35156
Dr. Romano
veterán
Dr. Romano
veterán
Sziasztok.
Kaptam egy rossz monitort Samsung 740N típusú monitort. Nem vagyok egy nagy szaki, de néha rámjön a javíthatnék (gyakorolni jó ez)
Szóval itt van ez a monitor amiben a kimeneti részen lévő kondik egy része púpos volt. A (3db) barna színűek mind 820uf 25V-osak voltak, ezeket csak 1000uf 25V-ra tudtam kicserélni és a bal legszélen lévő 330uf 10V-ot 470uf 25-re cserélődött. A maradék két 1000uf 10v marad érték szerint.A csere elvégzése után a bekapcsoló led már folyamatosan világít, azonban kép és háttérvilágítás nincs. A kondik mellett van egy csatlakozó, ott rámértem pár pinre, az 5.1V rendben van, de a 13V-os ágon 16-ot mutat a méter (ahogy látom az az inverteré). Lehet még a kondikon kívül más hibás alkatrész is, esetleg az eltérő uf értékek miatt nem indul/ad még mindig képet a monitor és lehet e köze ahhoz hogy 13v helyett 16-ot mérek + ha igen az mitől?
-
#35155
CPT.Pirk
Jómunkásember
vodkaboy22
#35154
CPT.Pirk
Jómunkásember
válasz
vodkaboy22
#35154
üzenetére
Most úgy hirtelen nem tudom mit csináljak trafó ügyben. A 3V AC-s trafó amit néztem az IC tápnak, az ferrit magos, kapcsoló üzemű tápokhoz való, szóval kuka.
Ilyen kicsi egyszerű trafót meg nem találok, pedig jó lenne így megoldani, egy két szekunderes kis trafóval.
Aztán abban sem vagyok biztos, hogy a csövek tápját mivel oldjam meg. Kellene két trafó, a szekundereiket összekapcsolva, az első mondjuk 12V-s, a második meg mondjuk 9V-s szekunderrel, akkor DC oldalon a szűrés elején 243V DC állna elő, lenne 20V felesleg a szűrés számára.
A fűtés kapott egy dedikált 16VA-s trafót, 6.3V DC-re belőtt fűtéssel, ott 1.5A áramfelvételt nézve a 4 csövön. (7806 egy schottkyvel feltolva és egy tranyóval megturbózva)
Szerk: ha két trafót kapcsolok egybe az anód tápnak, akkor a szekundereik közül lehozhatom a tápot 2 graetzel, csak be kell tenni még egy - egy stab IC-t a mostani 3.3V-sek elé. Így csak 3 trafó lenne a szerkezetben.
-
#35153
CPT.Pirk
Jómunkásember
vodkaboy22
#35116
CPT.Pirk
Jómunkásember
válasz
vodkaboy22
#35116
üzenetére
Izé, miért kellene a cső előtti 1M-el párhuzamosan tenni 47kOhmot? Azok ott repluszolódnának...
-
sonny007
tag
Ezen vagyok keresek itt embert aki tudna ehhez mit szólni csak ez mind idő
Lehetséges az is, hogy az előző tulajdonos rosszul kötötte bele a hangfalakat/túl terhelte az egyik felét és ezért égtek meg, mert csak az egyik felén vannak sérült ellenállások a másikon nincsenek. -
sonny007
tag
válasz
darvinya
#35149
üzenetére
Megmértem volt mérővel a kimeneteken és 0-ás érték jött ki, ez jó vagy nem?
Amúgy még ha értenék is hozzá..
Nem nagyon akarom szét szedni, hisz jó magam annyira nem értek hozzá. Inkább valaki szakszerű műszerész kezébe adom, hogy szét szedje és nézze meg van-e valami baja, habár kétlem mert szól normálissan, csak pár ellenálás ami megégett kell rajta kicserélni.. :/ -
darvinya
titán
válasz
sonny007
#35148
üzenetére
Mondok egy dolgot.
Vedd ki a problémás panelt és fényképezd le jó minőségben mindkét oldalát és megcsinálom a rajzot.
Amin nem látható érték(mérd meg, mert el szenesedett, stb.), vagy felülről nem látható illeszd rá szerelvényes képre magára a alkatrészre jól láthatóan.
-
Lompos48
nagyúr
-
#35129
Lompos48
nagyúr
vodkaboy22
#35128
Lompos48
nagyúr
válasz
vodkaboy22
#35128
üzenetére
Fennebb írtam, hogy egyszer-kétszer-néhányszor kell hozzányúlni, aztán le lehet pecsételni és felejteni. Akkor nem "romlik meg".
-
#35128
vodkaboy22
addikt
Lompos48
#35119
vodkaboy22
addikt
válasz
Lompos48
#35119
üzenetére
De a trimmerben nem a zaja miatt nem hiszek hanem abban hogy hamar tönkre megy és akkor lesz zajos (hallhatóan is.) Föleg egy csövesben ahol lehet jó pár fok van
(nem vagyok audiofool, hogy ellenállások közti hangot különböztessek meg péntek este két sör után és erről utána világot akarjak megdönteni.
) -
Kernel
nagyúr
válasz
sonny007
#35117
üzenetére
Másik gondolatom volt egyébként, amit a későbbiekben írtam is volna, hogy a két végfok bemenetének összezárásával érdemes ellenőrizni a szimmetriát, nehogy becsapjon valami, hátha nem is a végfok hibás.
Fórumba való kérdést nem jó privátban feltenni, ennek oka szerepel az aláírásomban is. Én legalábbis egy fórumra regisztráltam, nem titkos levelezőrendszerre. Ennek a fórumnak a fogyatékossága sajnos, hogy a PÜ nem tiltható teljesen, holott az lenne a legtisztább.
A tápkondik kapacitásának növelése nem árt, 2x 10 000 µ-t általában illik belerakni egy ilyen házi erősítőbe.
Működik ennek a felével is, legfeljebb nagyobb teljesítményen beszűrődhet a táp zaja, amit hallani ugyan nem fogsz, mert elnyomja a hangerő, de attól még ott van, igényes Hifista pedig nem szereti az ilyet.
Nagyobb tápkondi viszont némileg nagyobb bekapcsolási áramlökéssel is jár együtt, ami alulméretezett Gratz-hídnál, illetve hálózati biztosítéknál okozhatna esetleg gondot. De nem mondom, hogy nagy eséllyel.
-
Kernel
nagyúr
válasz
kjani18
#35118
üzenetére

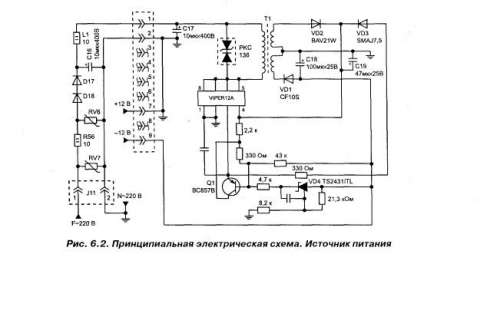

Nem érdemes foglalkozni vele, nagyon könnyen agyonvágható az IC és körülményes is lenne. Egyszerűbb berakni akár 2 db 12 V-os tápegységet is.
Miután a VIPer12a egy kisteljesítményű, DIP-8 tokozású IC, ami tartalmazza még a kapcsoló FET-et is, ilyeneket kb. DVD-lejátszó nagyságrendű teljesítményekre alkalmaznak, vagyis nem egy nagy kaland.
Vagy egy kisteljesítményű hálózati leválasztó trafó is elég hozzá, ami persze még így is drága szokott lenni.
-
#35119
Lompos48
nagyúr
vodkaboy22
#35116
Lompos48
nagyúr
válasz
vodkaboy22
#35116
üzenetére
Szerinted egy szénréteg trimmer zajosabb, mint a fix ellenállások? Ezt hallod is? Na!?
-
sonny007
tag
válasz
Kernel
#35115
üzenetére
Nem bolygatom annyira nem értek hozzá :/
Találtam még 1-2db ellenálást ami fekete, és ha jól láttam alul volt egy lyuk Mérése viszont ugyan akkora mint a másik oldalon..
Eltekintve a hibás/fekete ellenálásoktól, megoldottam a problémát. Legalábbis a LED-ek gyönyörűen egyszerre villognak, nincs 2-3 LED eltérés.. Ez ami zavart, talán az is lehetséges, hogy még sincs semmi baja?! A pár kicserélésre szorult ellenálásokon kívül? -
#35116
vodkaboy22
addikt
CPT.Pirk
#35114
vodkaboy22
addikt
válasz
CPT.Pirk
#35114
üzenetére
Én hogy biztos nem tennék jelútba zajos trimmert az biztos...
MJ-nek visszacsatolását ne zavard próbálkoztam vele nem tesz jót neki. (Vagy 10k/100k )
Amit megtehetsz kisebb probléma nélkül
1M-val párhuzamosan 47k és DAC kimenetre 22k. Így nem fog a visszacsatolásba beleszólni.
Vagy 1:10-es jó trafó
De szép lesz a kapcsolás. -
Kernel
nagyúr
válasz
sonny007
#35106
üzenetére
Az említett ellenállásokra már rámértél, hogy egyformák, így én sokat nem várnék tőle.
A végtranzisztorok (hátlapon) és azok meghajtói (panelon), ha hibás, nagy eséllyel C-E zárlatos szokott lenni, akkor az már nem szólna egyáltalán. Mivel esetedben szól is, DC-szempontból is lényegében be van állva a végfok (noha attól még lehetne gond), valamint tekintetbe véve:
Hallható különbségek vannak, addig még az egyik fal hallatszódik, hogy nem bírja már, a másik szépen tisztán szól (persze amelyik kevesebb jelet kap.)
Felmerülhet a panel közepén látható, kék színű, 47µ kondi kapacitásszegény állapota is. Ez egy feszültségutánhúzónak nevezett körben szerepel, aminek annyi a lényege, hogy a kimenet negatív félperiódusában, a benne tárolt feszültséggel "virtuálisan" megnöveli a T7 kollektortápját, amitől javul annak kivezérelhetősége.
Gyakorlatilag ez abban nyilvánul meg, hogy kiszáradása esetén, nagy hangerőnél torzítás jelentkezik. De nem az erősítés változik, kisebb hangerőn attól még egyformán kellene szólnia.
Mindamellett semmi nem garantálható így, távgyógyításban. Egyébként ilyen esetben lehet próbálkozni a kondenzátorra párhuzamosan forrasztott másik kondenzátorral is, mivel itt jól hozzáférhető a kivezetés, továbbá bizonyos esetekben nem jó bolygatni (vagyis megbontani), amit nem muszáj, komplikációk lehetnek belőle, főleg kezdő esetében. Később, ha kiderül a tényleges hiba, be lehet építeni rendesen.
Addig viszont megengedhető egy kis "ragasztgatás" is, csak ehhez nem árt némi rutin is. Ha nagyon felmelegíted, kiolvadhat a lába a panelból, akkor pedig nem mentél semmire.
-
Lompos48
nagyúr
-
sonny007
tag
válasz
darvinya
#35109
üzenetére
Hűha ezeket mind végig kell mérjem?
Akkor azt hiszem holnap el leszek egy darabig, aztán írok, hogy mire jutottam..
Megmértem, hogy ahova a hangfalakat kell kötni mekkora az ellenállás és az összes helyen ugyan az az érték jött ki. Lehetséges, hogy nincs semmi baja az erősítőnek, csak a LED nem pontos? /Ami számomra zavaró, hogy balansz-al kell állítsam gépen./ -
darvinya
titán
válasz
sonny007
#35106
üzenetére
Ellenállás nem okoz gondot, ha megmérve az értékét megkapot.
Viszont kondenzátor és tranzisztor, dióda már gyakrabban tudna instabil lenni, és az már okozhat ilyen hibát.Ezeket végig kell keresni melyik okozta.
Én elsőre azért gyanakodtam a táp résznél lesz a gond, mert azt a panelt teljesen újraépítették.
Légyszíves mellőzd a képizét, mert a reklámai miatt lassítja az oldal.
Ide is tudsz feltölteni képet, csak nagy jpeg és png esetén az átméretezést be kell jelölni.De ez csak kérés részemről.
-
sonny007
tag
válasz
darvinya
#35104
üzenetére
Volt aki azt mondta a pirosan jelölt ellenállásokat kellene az összeset egyformára cserélni.
4 db 1k 2W-ra
4 db 560R 3W-raViszont ti azt mondjátok, hogy a citromságra jelöléssel ellátott végtranyó bal oldali lehet a hibás..
Úgyhogy most aztán én mint nem sokat értő ember jól összekavarodtam
-
duc
aktív tag
válasz
Kernel
#35062
üzenetére
Ma eddig molyoltam a cuccal, bármit bárhova testelek ugyanaz az eredmény. A médialejátszót viszont ha külön tápra kötöm akkor tökéletes. saját 220-as adaptere is OK, külön akku is OK. Semmi generátorzaj nincs, tehát meg kell találnom a módját a külön táplálásnak.
Próbáltam az erősítőben lévő invertert használni, visszavittem a tápot 12V-os stabkockával, de ott meg belehallatszik a "digitális" zaj a hangszórókba amikor lépkedek a menüben.
12V DC-DC invertert próbálok legközelebb (létezik abból olyan, ahol a bemenet és kimenet nem közös földön van?), úgy tűnik valahogy a médialejátszó tápjáról kerül a generátorzaj a kimeneteire.
Mindenkinek köszönöm a segítséget!
-
-
CPT.Pirk
Jómunkásember
No itt tartok most. Az erősítő rész megvan, az frankó. Holnap még megrajzolom az erősítő tápját, arra már nincs erőm ma.
A DAC kimenetén viszont a 2 darab 10Kohmos ellenállás alkotta osztót kellene valami trimmerre cserélni, hogy össze lehessen hozni a kimeneti jelszintet az erősítő visszacsatolásának változtatása okozta erősítés változással.
Azt mondja a doksi, hogy 10kOhm terhelő ellenálláson xy a kimeneti feszültség. Mennyire kritikus, hogy milyen trimmert teszek oda?
![;]](http://cdn.rios.hu/dl/s/v1.gif)
)
akkor azt hiszem neki állok inkább szervizt keresni
)
Új hozzászólás Aktív témák
ekkold- Allegro vélemények - tapasztalatok
- Star Wars: Fate of the Old Republic megjelenés még 2030 előtt?
- PlayStation 5
- Parfüm topik
- BestBuy topik
- Suzuki topik
- A fociról könnyedén, egy baráti társaságban
- Call of Duty: Black Ops 7
- EU-s vám vethet véget a nagyi temus vásárlási lázának
- Milyen billentyűzetet vegyek?
- További aktív témák...
- ÁRGARANCIA!Épített KomPhone i5 14400F 32/64GB RAM RX 9060 XT 8GB GAMER PC termékbeszámítással
- Xiaomi Redmi 13 4G 128GB, Kártyafüggetlen, 1 Év Garanciával
- HIBÁTLAN iPhone 12 Mini 64GB White -1 ÉV GARANCIA - Kártyafüggetlen, MS3644
- Dell Latitude 5440 14" Touchscreen i5-1235U 16GB 256GB 1 év garancia
- ÁRGARANCIA!Épített KomPhone Ryzen 5 7600X 32/64GB RAM RTX 5070 12GB GAMER PC termékbeszámítással
Állásajánlatok
Cég: ATW Internet Kft.
Város: Budapest
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
