Szirty
őstag
A konvertálás következménye valószínűleg az lesz, hogy a legközelebbi rátöltésnél figyelmeztetni fog ugyanerre a verzió eltérésre. Átkonvertálta, de az már nem megy fel a HMI runtime-ra. Ez meg OS update-et fog kiváltani. Ezzel sincs gond, megcsinálja (bár van benn rizikó).
-
tibi-d
tag
Köszönöm a választ, sejtettem, hogy így lesz. Minden esetre már megvan a képfájl, végső esetben vissza lehet tölteni. A berendezést 2000-es évek elején telepítették. Az eredeti projekt fájl van meg, még az akkori ProTool verzióval készítve. Ha megnyitom a mostani verzióval, a progi közli, hogy csak átkonvertálás után tudja megnyitni. Ha az átalakított projektet töltöm fel, elvileg ezután is működnie kell a PLC-vel. Ezt majd csak akkor tudom kipróbálni, ha kiveszik karbantartásra.
-
Szirty
őstag
Az automatikus összehasonlításra semmilyen lehetőség nincs, mivel a panel nem tárolja a forrás projectet, csak a lefordított, RT által futtathatót.
Persze elvileg megtehetnéd, hogy lemented ProSave-vel az eredeti image-et, majd rátöltöd a kérdéses projectet, majd azt is lemented ProSave-vel és bináris file összehasonlító programmal megnézed eltér-e a két bináris file egymástól.
Gyanítom azonban, hogy még ugyanazon project is mutatna eltérést, így ez a módszer aligha használható.
-
tibi-d
tag
Sziasztok!
Milyen csatlakozó bekötésű kábel kell az OP27 HMI projekt fájl fel, és letöltéséhez. Nekem DB15/DB9 kábelem van, aminek a bekötése:
DB15 DB9
3 3
4 2
5 7
10 8
12 5A DB15 az IF2-re, a DB9 a PC COM1-re csatlakozik. A ProTool azt írja ki, hogy nincs kapcsolat. Ha a ProSave-vel akarom a képfájlt letölteni, akkor azt írja ki, hogy nincs fájl, bár látszólag akar csatlakozni. A HMI ilyenkor is Transfer módban van.
-
byte-by
tag
válasz
molntomi
#7186
üzenetére
halo!
érdekes a dolog, én személy szerint csak USB-n keresztűl használtam a korábban megadott PLC
környezetben. De akkor minden működött.
Esetleg az omron support megkérdezése járható út lehet, hátha van ötletük. szoktak segíteni, ha az ember esetleg nagyon elakad.
Nem tudom mire gondoljak , hasonló helyzetbe én nem kerültem, de hátha van itt még valaki akinek van ötlete.
vagy tudja.Esetleg CQM DIP kacsolók?....stb.,de ez csak vaktöltény...
"Szerintem lassan nem adok több esélyt az NQ-nak."
hosszú évek óta száműztük a rendszerből.
-
molntomi
csendes tag
válasz
byte-by
#7185
üzenetére
Hali,
"viszont az elején belinkelt képen a PLC settings -nél az unit nubmer át van állítva 1-re.
azt próbáltad visszaállítani alapra?"- természetesen, de semmi változás.
"illetve esetleg még töltsd le a legújabb NQ -designert.
de vigyázz, mert nem a megszokott módon frissül.
előszőr le kell totál dózerolni a régit és úgy telepíteni az újat.
v2.21 a legújabb, omron kft oldalon díjmentes.(még jó, hogy nem kérnek ezért pénzt...)"- Ezt holnap kipróbálom, de kb. 2 hónapja van a gépen, nem hiszem azóta frissült.
"jut eszembe, a soros kábel az omronos? csak azért kérdezem, mert a gépkönyv dedikált rs232
kábelt ír a csatlakozáshoz.
tudom , írtad, hogy lecsekkoltad, ez azt jelenti, hogy egyébként csatlakoztál vele már omron PLC-re
és online tudtál lenni?"- Soros Omron kábel
Amit nem értek, a kommunikáció rendben van, akkor, ha a PC is bent van a körbe!!!!
Szerintem lassan nem adok több esélyt az NQ-nak.
-
byte-by
tag
válasz
molntomi
#7184
üzenetére
halo
az elem nem csinál ilyen problémát, de egyébként ha aktuális kicserélheted.
viszont az elején belinkelt képen a PLC settings -nél az unit nubmer át van állítva 1-re.
azt próbáltad visszaállítani alapra?illetve esetleg még töltsd le a legújabb NQ -designert.
de vigyázz, mert nem a megszokott módon frissül.
előszőr le kell totál dózerolni a régit és úgy telepíteni az újat.
v2.21 a legújabb, omron kft oldalon díjmentes.(még jó, hogy nem kérnek ezért pénzt...)"szerkesztés"
jut eszembe, a soros kábel az omronos? csak azért kérdezem, mert a gépkönyv dedikált rs232
kábelt ír a csatlakozáshoz.
tudom , írtad, hogy lecsekkoltad, ez azt jelenti, hogy egyébként csatlakoztál vele már omron PLC-re
és online tudtál lenni? -
byte-by
tag
-
#7182
Szirty
őstag
Fortitude444
#7180
Szirty
őstag
válasz
Fortitude444
#7180
üzenetére
Telepíted a PC Adapter USB A2 drivert, az adapter bekerül a PC/PG interface listába.
Ott kiválasztod.
Utána működnie kell. -
molntomi
csendes tag
-
#7180
Fortitude444
csendes újonc
Fortitude444
csendes újonc
Sziasztok!

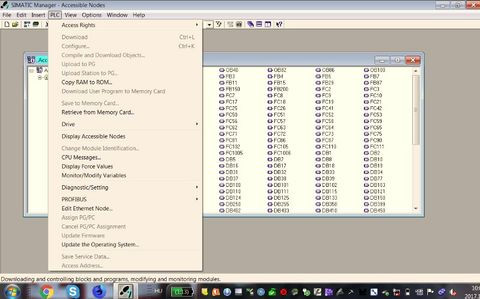

Olyan gondom lenne, hogy régi laptopomat lecseréltem egy újra, amin jelenleg van egy win10.. és mellé telepítettem win 7-et, mert ezt ajánlották PLC programozáshoz.(nem tudom, miért.)
Van egy S7-300as PLC-m, rajta pár modullal, viszont sehogy sem tudok hozzácsatlakozni, ebben szeretnék segítséget kérni. Régebben Profibuson / MPI-on csatlakoztam rá, ezekhez van adapterem.
Pontosan nem tudom, hogy a step7ben miket kell beállítani, hogy működjön a kommunikáció ha valaki tudna ebben segíteni azt megköszönném.
jelenleg ennyi van a HW Configomban:
[link]Adapter: PC Adapter USB A2
Windows 7 Professional
Simatic Manager telepítőt ismerősömtől kaptam hozzá (step7 v55 sp4)
+ Simatic_Short_Keys_EKB_2006_11_14 -
byte-by
tag
válasz
molntomi
#7178
üzenetére
halo
ott, a beállításoknaál lehet megnézni elmentett projekt esetében is.
ekkor már nincs lehetőség módosítani.
de újat lehet kezdeni , de az elején mindenképp beállítani a protokollt.
ezt azért kell, mert többféle gyártó több féle protokolljához is lehet illeszteni és az első letöltéskor azt a firmware-t és drivert tölti le.
a COM1 és COM 2-nél ilyenkor aktívak lesznek a legördülő menük.
a Baud Rate, data Bits, stb. automatikusan ki lesz töltve, alapértelmezett beállítási értékekkel.
ezután már működnie kell, a plc-n a settings-ben a soros portot nem igazán kell el állogatni.
ebbe a projektbe be lehet másolni a nem működő projrkt elemeit, így nem kell mindent újra írni.utóirat, ezen fórumon már jeleztem, hogy véleményem szerin az NQ szériát meszziről el kell kerülni,
ha mód van rá. -
JAGER 10
tag
Sziasztok!
Siemens Starter-rel szeretnék csatlakozni Sinamics S120 CU320-2 DP vezérlőhöz.
Az eszközt látja, kiírja az IP címét is, viszont a projektbe nem tudom beilleszteni.
Statikus IP-vel, a tűzfal kikapcsolásával, a PG/PC beállításaival próbálkoztam.
Mivel látja a vezérlőt, ezért gondolom nem csatlakozási, hanem valamilyen szoftver támogatottsági probléma van.
Találkozott már valaki ilyennel? -
molntomi
csendes tag
Sziasztok!
Omronos kérdésem lenne.
Két napja szívok egy PLC és egy HMI összekapcsolásán.
PLC: Omron CQM1H-CPU51

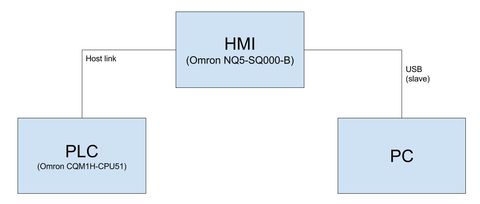

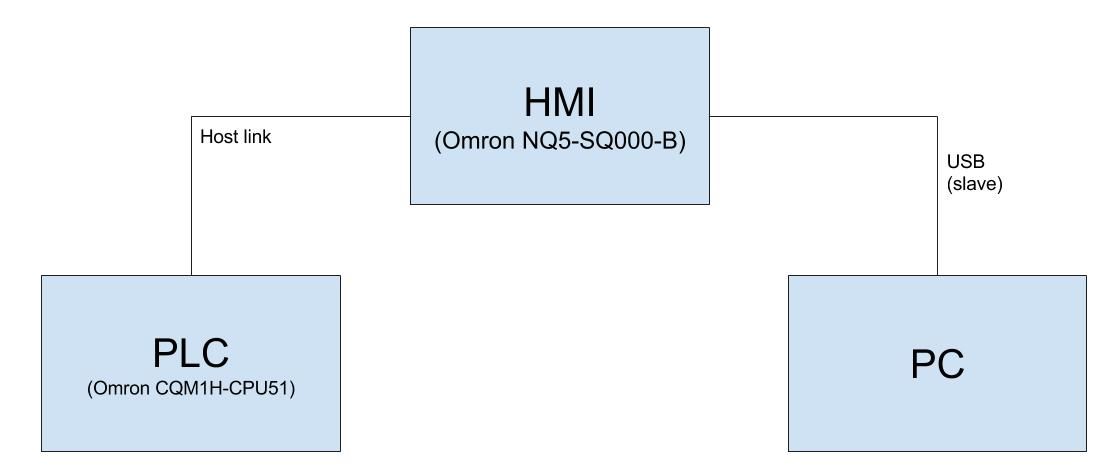

HMI: NQ5-SQ000-BAz alábbi ábrán látható a kapcsolat:
A PLC és HMI Host link-en kapcsolódik össze (máshogy nem lehet az NQ szerint), HMI Unit 0, PLC Unit 1.
PC-vel USB-n keresztül programozom fel a kijelzőt.
A gond, hogy ha a PC-t eltávolítom a "körből" a kapcsolat elveszik a PLC és a HMI között. Addig ameddig a PC is a kommunikációban jelen van, a kapcsolat tökéletesen működik (bár a RUN led gyorsan villog ilyenkor is ami épp a kommunikációs hibát jelzi).
A kábellel nincs probléma (teszteltem, átnéztem).

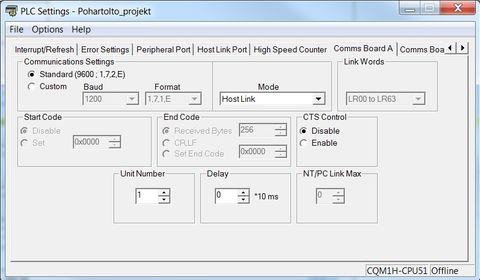

Leírásban ilyen esetre nem találtam megoldást.PLC comm:

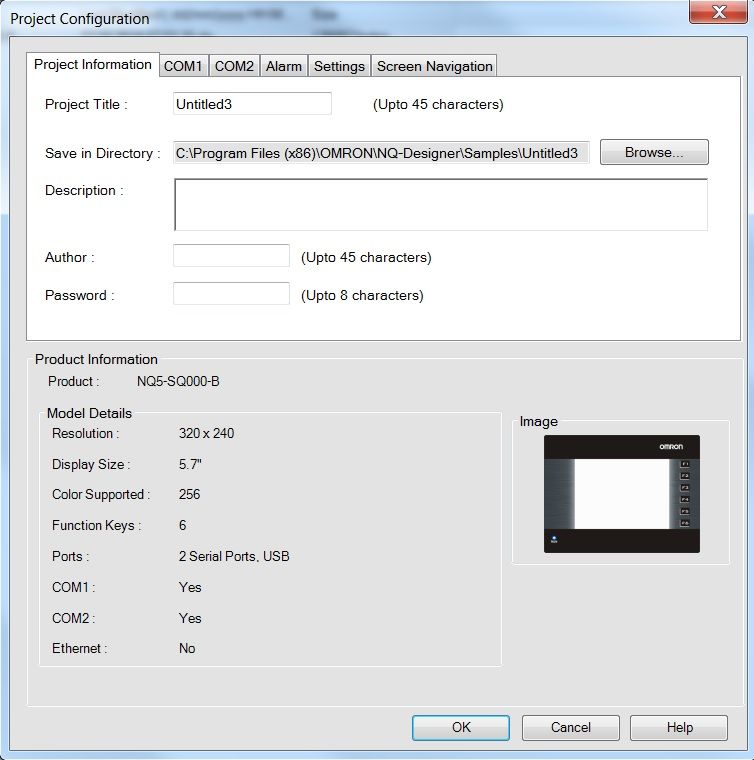

HMI comm: (COM2-ön van most, de COM1-en is ugyanazt tapasztalom)
Örülnék, ha valakinek lenne egyáltalán valami ötlete
Köszönöm. -
tibi-d
tag
Sziasztok!
Szerintetek egy SIEMENS OP27 color HMI projekt fájl melyik ma is kapható HMI-be migrálható. Az sem baj, ha méret-azonos a régivel. Ha nem lehetséges, akkor mi a legpraktikusabb megoldás, hogy ha a kijelző tönkre megy, helyettesíteni lehessen egy másikkal. A kijelző hátoldalán van egy I/O egység is, ami a kijelző PROFIBUS-át használja kommunikációra.
Köszi a tanácsokat. -
#7168
Rigor Mortis
csendes újonc
Mazsika
#7167
Rigor Mortis
csendes újonc
válasz
Mazsika
#7167
üzenetére
Sajnos a fórum tematikája és moderálási alapelvei nem igazán teszik lehetővé számomra, hogy kifejtsem, mit is jelent egészen pontosan az "OBK eljárás". Arra kérlek, használd a fantáziád!
Legyen annyi elég: az automatizálás (vagy általában az élet?) buktatóival folytatott szűntelen harc néha vesztésre áll. Olykor napszálltára porba hullunk, elvérzünk. Ilyenkor keserűen, lemondóan, de felindultan OBK-t kiáltunk. Másnap feltámadunk és vígan harcolunk tovább...
Elnézést kérek a képzavarért és a feleslegesnek ható pátosz miatt. Csak próbáltam virágnyelven rávilágítani a fogalom roppantmód vulgáris, rejtett jelentésére.
-
#7167
Mazsika
őstag
Rigor Mortis
#7166
Mazsika
őstag
válasz
Rigor Mortis
#7166
üzenetére
"OBK eljárás" mit jelent?
-
#7166
Rigor Mortis
csendes újonc
bekecs76
#7165
Rigor Mortis
csendes újonc
válasz
bekecs76
#7165
üzenetére
Igen, későn néztem rá a fórumra és későn is reagáltam. Sajnálattal olvastam, hogy addigra már alkalmaztad az "OBK eljárást"
, de abból, amit írtál, úgy gondoltam neki fogsz futni újra a "szélmalmodnak".Tudom, mennyire gáz már az elején elakadni valamivel. Én is küzdök a saját szélmalmaimmal. Ne add fel, menni fog!
RM
-
bekecs76
tag
válasz
Rigor Mortis
#7164
üzenetére
Huuu, de kár, hogy nem jöttél korábban. Két-három napon keresztül, fel-le telepítgettem minden féle verziót. Elcsesztem vele egy csomó idöt..., mondom most már hagyom a francba az egészet. Azért kösz, hogy írtál, meg fogom próbálni ezt a módszert, aztán majd megírom a fejleményeket.
-
#7164
Rigor Mortis
csendes újonc
bekecs76
#7162
Rigor Mortis
csendes újonc
válasz
bekecs76
#7162
üzenetére
Szervusz bekecs76!
Nos, én már belefutottam ebbe a problémába. Tipikus (legalábbis a SIEMENS support fórum idevágó témagazdagságából erre lehet következtetni) TIA portal nyavalya, de megoldható.
Én annyival szerencsésebb voltam, hogy kaptam egy 0086:000001 számú hibaüzenetet, amit a License Manager küldött, miközben próbáltam kiválasztani az új hardvert. Ez vezetett nyomra. (Egyébként nálam TIA V14, Win10, 64bit környezetben, a hardver elemek mellett megjelent egy piros pecsét (?) szimbólum, mint ahogyan az általad korábban csatolt fényképen is megfigyelhető.)
A megoldás egyszerűen az, hogy a License Managert, és a TIA V14-et is rendszergazdaként kell futtatni.
Hogy ne kelljen minden programindításnál eljátszani a jobb klikk, helyzetérzékeny menü, kiválasztom az admin futtatás lehetőséget, mindkét alkalmazás esetén a Tulajdonságok/Kompatibilitás fül/Összes felhasználó beállításai gomb megnyomás után felbukkanó ablakon pipáld be "A program futtatása rendszergazdaként" paramétert. Így a továbbiakban minden indításnál rendben lesznek a rendszergazdai jogok.
A V14 mellett mindig fusson a License Manager is!
Ez a módszer nálam bevált. Remélem neked is működni fog.RM
-
bekecs76
tag
Próbáltam az "all keys" is, de ugyan az a helyzet. Most délután megint el voltam vele... Mindenhogyan próbáltam. V13, v14, sp1 sp2..., vagy három féle EKB-vel, de sehogy nem akar normálisan működni. Úgyhogy feladtam. Lepucoltam a gépről. Majd egyszer talán nekifutok még egyszer, de nem mostanában lesz az biztos.
-
-
bekecs76
tag
válasz
Mazsika
#7158
üzenetére
Ez a v14 nem enged semmit. Pedig most frissítettem Sp1-re. A v13-as verzió az 1200-ast engedett, de ugye az nekem nem jó. Amúgy a korábbi v13-as verziót is frissítettem sp1-re majd utána sp2-re, de mire mindent letöltött magának, meg feltelepített, fullra meg telt a 128Gb-os Ssd vinyóm. Pedig csak a windows van rajta meg az office. Aztán azt leszedtem, eljátszottam vele egy egész délutánt. Most ezzel a v14-el kinlódok, de nem bírok rájönni miért csinálja ezt, hogy nem enged hozzáadni semmit. Lehet az EKB nem jó, de már több félét is próbáltam. Vagy a win 10 pro 64 bit miatt van. Nem tudom...
-
HaGii
tag
válasz
bekecs76
#7156
üzenetére
Próbáld meg, hogy nem a required kulcsokat használod.
EKB-ben TIA portal, V13 és pipáld ki az összeset. Rosszabb nem lesz .SP1-ek , valamint azok update-jei leszedhetők Automation Updaterrel (települ a TIA-val együtt).
Search for software updates, vársz, letölt, telepít. -
bekecs76
tag
EKB-s. Próbáltam több féle EKB-t is. Próbáltam a Siemens oldaláról letöltött Tia portal v14-et. Azzal is ez a helyzet. Lehet az EKB-vel csinálom rosszul? Igazából nem lehet elrontani: Required kesy-nél összes pipa kijelölése majd katt a dupla kulcsra. Nem tudom mi lehet a baj...
A v14 SP1-egy, hogy lehet letölteni? A siemens oldalon nem találtam. -
-
bekecs76
tag

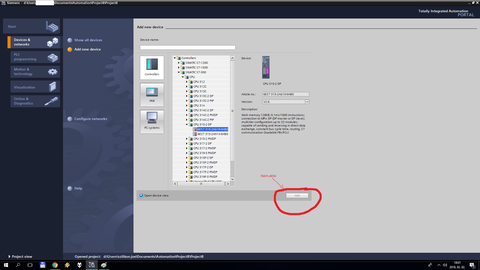

Amikor csinálnám a hardwer configot, egyszerűen nem enged hozzáadni semmilyen eszközt. Se HMI-t, se CPU-t, se semmit. Tök mindegy mit választok ki a legördülő listából, az "add" gomb nem aktív. Konkrétan egy 315 2dp-akarnék hozzáadni, de nem működik az "add" gomb. Ismeri valaki ezt a problémát? Próbáltam a v13-as és a v14-es verziót is, de azzal is ugyan ez a helyzet. Win 10 pro 64bites rendszerem van. Tudna valaki erre valamit mondani?
-
Szirty
őstag
Nem kell hozzá semmi extra programozó interfész vagy kábel.
Etherneten keresztül programozható, debugolható.
Csak egy közönséges UTP ethernet patch kábel kell aminek a két végén RJ45 van.
Összeállítod a HW konfigot TIA-ban, adsz neki szabad helyi IP címet ugyanabban az alhálózatban amiben a PC-d van, megkeresteted TIA-val, rátöltöd. -
ZorKK
csendes tag
Sziasztok!
A segítségeteket szeretném kérni. Elérkezett az idő, hogy lecseréljem a Zelio vezérlőrelémet egy Siemens S7 1200 - 1211C típusú PLC-re. TIA Portal 13.0 fejlesztői környezetet tudok kölcsönkérni hozzá egy ismerősömtől, viszont azt nem tudom, hogy ehhez pontosan milyen programozókábelre lenne szükségem. Amit látok, hogy ez elméletileg Etherneten lenne hajlandó beszélgetni. Nekem eddig csak RS232 protokoll terén van tapasztalatom. Tehát ha megveszem a CPU-t és van TIA Portal programozói környezet is hozzá (természetesen tápegység is) akkor mi egyéb teendőm lenne még?
Előre is köszönöm a segítséget! -
mcwizard
tag
Szia!
Köszönöm a tippet, a képfile visszaállítás bejött.
Sajnos nem lehet akármilyen pendrive-ra visszaállítani a Siemens liszenszeket. Valahogy megoldották Siemensék, hogy csak a saját pendrive-jára lehessen a kulcsot visszamozgatni. Másikra is lehet, de onnantól inaktív lesz a kulcs (szürke lesz az ALM-ben a pipa a liszensz kulcs mellett).
Üdv,
-
BG*
csendes tag
-
mcwizard
tag
Sziasztok!
Siemens License key pendrive fájlrendszerének visszaállítására van lehetőség?
A license megvan a gépen, azzal nincs baj, de most szükséges lenne visszatennem a pendrive-ra. Viszont a pendrive-ot bármilyen gépre csatlakoztattam, azt írta ki, hogy formázás szükséges és a license manager sem látta. Jobb híján formáztam a pendrive-ot, de így csak egy egyszerű adathordozóként funkcionál, a license managerrel nem lehet áthelyezni rá a license-t.
Erre tudtok valami megoldást?Köszi!
Üdv -
crucified
tag
Szia, a gépek homogének (SINUMERIK 840D SL NCU720.3PN MIT PLC 317-3PN/DP, SINAMICS S120 ACTIVE LINE MODULE, SIEMENS SIMATIC I/O MODULE), profibus kommunikációval. Az ET200S 8DI, 24V D modulokról le tudom venni a jelet amikor az egységek szabályoznak, úgy gondoltam ezt kötném be egy olyan adatgyűjtőbe, ami képes 24 V DC jeleket feldolgozni, azt akár SQL-ben eltárolni (mikor melyik gép melyik egysége szabályzott).
Erre kérnék valami ötletet ha lehetséges.
Köszönöm előre is.
Üdv
-
Szirty
őstag
válasz
crucified
#7141
üzenetére
"A gépek egymástól kb. 20 méterre vannak, tehát elvileg bármely kábelezés és protokol megoldható."
Jó de igazából itt nem csak a távolság számít, hanem inkább az hogy a gépek vezérlése miféle adatkapcsolat megvalósítására képes, milyen port van rajtuk.
Heterogén-e a rendszer, vagy ahány gép annyiféle vezérlő ("legjobb" ha van közte kínai is) stb. Én ezeket mérném fel először. -
crucified
tag
Szervusz, köszönöm a válaszodat.
15 db termelő gépről lenne szó. Minden gépben van 2 db szabályozó egység, aminek működéséről kapok egy jelet (amikor szabályoz). Ezeket a jeleket akarom adatbázisba gyűjteni mely tárolja a gépet, az időpontokat, mely utólag hálózatról lekérdezhető (melyik gép melyik szabályzója mikor szabályzott).
A gépek egymástól kb. 20 méterre vannak, tehát elvileg bármely kábelezés és protokol megoldható.
Erre mit javasolnál?
Üdv
-
Szirty
őstag
válasz
crucified
#7139
üzenetére
Nem biztos hogy adatgyűjtésre egy PLC a jó választás. Annak inkább vezérlési feladatok a testhez álló feladatok, adatgyűjtésre, kezelésre jobb talán egy mini PC, valamilyen SCADA vagy HMI rendszer, esetleg egyedi program.
Első körben azt érdemes megvizsgálni, hogy milyen módon építhető ki a kapcsolat az adatgyűjtő és a gépek vezérlői között. Beleértve a kábelezést, a protokolt, a kapcsolat fizikai módját (ethernet/UTP, RS485, stb).
-
vtomcsire
csendes tag
Szia!
Félreértettél. Nálam a követő típus például: 6AV6 642-0BA01-1AX0 -> 6AV6 642-0BA01-1AX1, tehát az adott eszköz újabb kiadása... (6AV6 642-0BA01-????)
Kíváltó típus például: OP7 -> OP77 (migrálás szükséges!)molntomi példájánál maradva, backup/restore működik az újabb "követő" típusnál.
így értettem -
Szirty
őstag
válasz
vtomcsire
#7136
üzenetére
Szia!
Én óvatosabb lennék azzal a kijelentéssel hogy visszafele kompatibilisek egymással.
Eleve háromféle HMI szoftver van (ProTool, WinCC Felxible, TIA WinCC). Ennek megfelelően a HMI-knek meg van három csoportja ami az adott szoftverrel kezelhető. Ezek között vannak átfedések.
Van olyan HMI típus anelyik kétféle szoftverrel is kezelhető. Pl. KTP BASIC panelek WinCCF-el és TIA WinCC-vel is kezelhetők. De pl. a WinCCF és ProTool között ilyen átfedés nincs.
Ugyanakkor a ProTool panelek is két csoportba oszthatók, mert vannak Windows alapúak (77-es sorozat) és nem windows alapúak (7-es sorozat). Az utóbbiak további két csoportba oszthatók, mert vannak karakteres kijelzővel rendelkezők és grafikus kijelzővel rendelkezők, melyek közül az utóbbiak további két csoportra oszthatók, mert vannak színes és monokróm változatok.
Arról nem is beszélve, hogy az egész családban, amik grafikusak, vannak nyomógombos és érintőpaneles változatok, melyek közül az utóbbiak két csoportba oszthatók, mivel vannak olyan érintő paneles típusok, amin gombok is vannak!Na most a szoftver tud migrálni a korábbi változatról bizonyos feltételekkel. Pl. a ProTool project beolvasható WinCCF bizonyos változataival (2007, 2008SP1, stb). Bizonyos változataival azonban NEM (pl. WinccF 2008 SP2). Továbbo a WinCCF egyes SP verzió sem kompatibilisek egymással, bár bizonyos verziók beolvassák bizonyos korábbi verziókkal készült projectet, de nem bármelyiket.
De pl. TIA WinCC-vel esélytelen ProTool projectet beolvasni, mert arra nem képes.
Amúgy is furcsán nézne ki egy OP27-ről komfort panelre átrakott project.
Arról nem is beszélve hogy a nyomógombos HMI pérojectet hogyan tudnád használni egy touch panelen.
No meg ott van még a felbontás problémája, hiszen a grafikus panelek különböző felbontásúak. Nehezen tudnék elképzelni egy régi, színes 800x600-as panelről áttöltött projectet egy újabb 320x240 felbontású monokróm panelen.A fentiek miatt ha valaki azt állítja hogy ""a Siemens komponensek visszafelé kompatibilisek" akkor annak eddig könnyű élete volt...
-
vtomcsire
csendes tag
válasz
molntomi
#7133
üzenetére
Szia!
Tapasztalataim szerint a Siemens komponensek visszafelé kompatibilisek. Eddig nem volt probléma újabb hardver esetén, mind PLC, IO (Safety is) és HMI is gond nélkül cserélhető volt. Ha a régebbi HMI-re csinálsz projektet és mentést, akkor működnie kell az újabb követő típusnál is. Természetesen HMI-nél az OS állapotát ellenőrizni kell, mert ha frissítés történt a régebbi készüléken már nem a cikkszám a mérvadó.
Ha jól értem mind a két típusod van, akkor le is tudod tesztelni. -
Szirty
őstag
válasz
molntomi
#7133
üzenetére
Egészen biztos hogy rá tudod tölteni ugyanazt a projectet tölteni mindkettőre WinCCF-ből.
Hogy az egyikről lementett image backup (pl. Prosave) a másikra felmegy-e azt nem tudom, szerintem igen.Ha a verzió tér el, akkor a WinCCF project töltés előtt a verzió egyeztetés után figyelmeztet hogy OS update kell és megkérdezi hogy megcsinálja-e.
Ha igent nyomsz megcsinálja és átmegy a project, ha nem-et, akkor kilép.OS update elég hosszadalmas és ha közben megszakad (pl. "erase flash" közbel emegy a HMI tápja, akkor nem bootol be utána szóval abban van egy kis kockázat. Helyrehozható az is, de körülményes lehet a dolog).
Ha az order number kibontását akarod tanulmányozni, akkor a MLFB numbering system nevű dokumentumot keresd (Machine-Readable Product Designation).
Regisztrációhoz kötött, de letölthető a Siemens-től. Bár szerintem sokat abból sem fogsz megtudni az utolsó számjegy jelentésével kapcsolatban. -
molntomi
csendes tag
Sziasztok!
SIEMENS HMI kérdésem lenne.
Adott két kijelző, WinCC-be név és version azonos (TP177B 6"color PN/DP, version 1.1.4.0)
1. kijelző
Név: TP177B 6"color PN/DP
Cikkszám: 6AV6 642-0BA01-1AX12. kijelző
Név: TP177B 6"color PN/DP
Cikkszám: 6AV6 642-0BA01-1AX0A legutolsó számban tér el (0 vagy 1), a kérdésem az lenne, feltudok-e tölteni egy 1. kijelzőben megírt projektet a 2. kijelzőre, ugyanez visszafele is játszik? (Ha igen akkor backup mentésnél se jelentene problémát?).
Olvastam mind a két kijelző leírását, de különbséget nem találtam egyenlőre köztük.
Tartalék HMI miatt lenne jó tudni, hogy mind a 2 fajta kellene vagy csak 1.U.i.: Version mennyire számít a kijelzőknél?
Van leírás a Cikkszámokról, amelyben tudod milyen betű/szám mit jelöl?
Köszönöm a válaszokat!
-
#7132
Szirty
őstag
InFlames86
#7131
Szirty
őstag
válasz
InFlames86
#7131
üzenetére
Szia!
"Rég beszéltünk"
Mert nem tolod az IRC-t...
Egy A2-es nekem is jól jönne. Vettem e-bay-en egy kínai utánzatot, amit PC adapter USB A2 néven hirdettek.
Persze tudom én hogy ebben van némi kockázat, de nem volt drága, gondoltam próba-szerencse.
Meg is jött, ahogy kell. Teljesen úgy néz ki mint a Siemens: tokozás, csatlakozók, forma, színek, LED-ek, kábelek, stb. A belseje azonban teljesen újra van alkotva. Egy ATMEL próbálja utánozni az eredeti működését
Mint kiderült ezt több-kevesebb sikerrel teszi.Az első érdekesség ami szembe jött a próbálgatásoknál, hogy bár A2 néven hirdeti és az A2-nél is ezt is az USB port táplálja meg a PC felől, nem a 24V az MPI/DP felől (ami nagy előny tud lenni amúgy) de nem az A2 drivereit csomagolták mellé.
Mint kiderült az eszköz a régi PC Adapter USB eszközt szimulálja. A drivere sem saját, hanem az eredeti Siemens driverrel működik.
...már amikor működik.Kipróbáltam többféle környezetben, még S7-200-al is (PPI). A legtöbb esetben 300/400-asokkal működik (leginkább amikor MPI a kapcsolat és csak egy PLC van a buszon.
Amikor azonban profibusszal kerül szembe amin 10-20 eszköz is lóg még a PLC mellett, már gondok vannak. Nem veszi fel a kapcsolatot, nem látja a PLC-t és a drivert befagyasztja.
Maga az eszköz is képes befagyni. Normál MPI buszos működés közben elveszti a kapcsolatot és újraindításig nem is áll helyre.
Virtuális gépről nem tudom elérni, nem használható így (a gyári PC adapternek ezzel nincs gondja).Szóval nem mondom hogy teljesen használhatatlan, de közel sem tökéletes.
Ami azért nagy gond, mert ha el kell menni a egy ismeretlen géphez vele, nem tudhatom előre hogy hajlandó lesz-e kommunikálni a PLC-vel az ottani körülmények között vagy nem. Ami elég kellemetlen több órás utazás után... No mind1 ez van. -
#7130
Szirty
őstag
InFlames86
#7129
Szirty
őstag
válasz
InFlames86
#7129
üzenetére
Szia!
Gyárilag újonnan Siemens-től 120e körül volt. Most már nem nagyon lehet kapni, PC adapter USB A2 van helyette.
Sajnos ipari cuccokat "maszekon" még újonnan bontatlan csomagolásban is kb az eredeti ár max feléért megy el.
De megnézed mások mennyiért adják és annak alapján belövöd az árát. -
#7129
InFlames86
csendes tag
InFlames86
csendes tag
Hello,
Mennyit érhet egy gyári Siemens S7 PC USB Adapter?
6ES7 972-0CB20-0XA0
-
crucified
tag
válasz
DP_Joci
#7111
üzenetére
Szervusz, köszönöm.

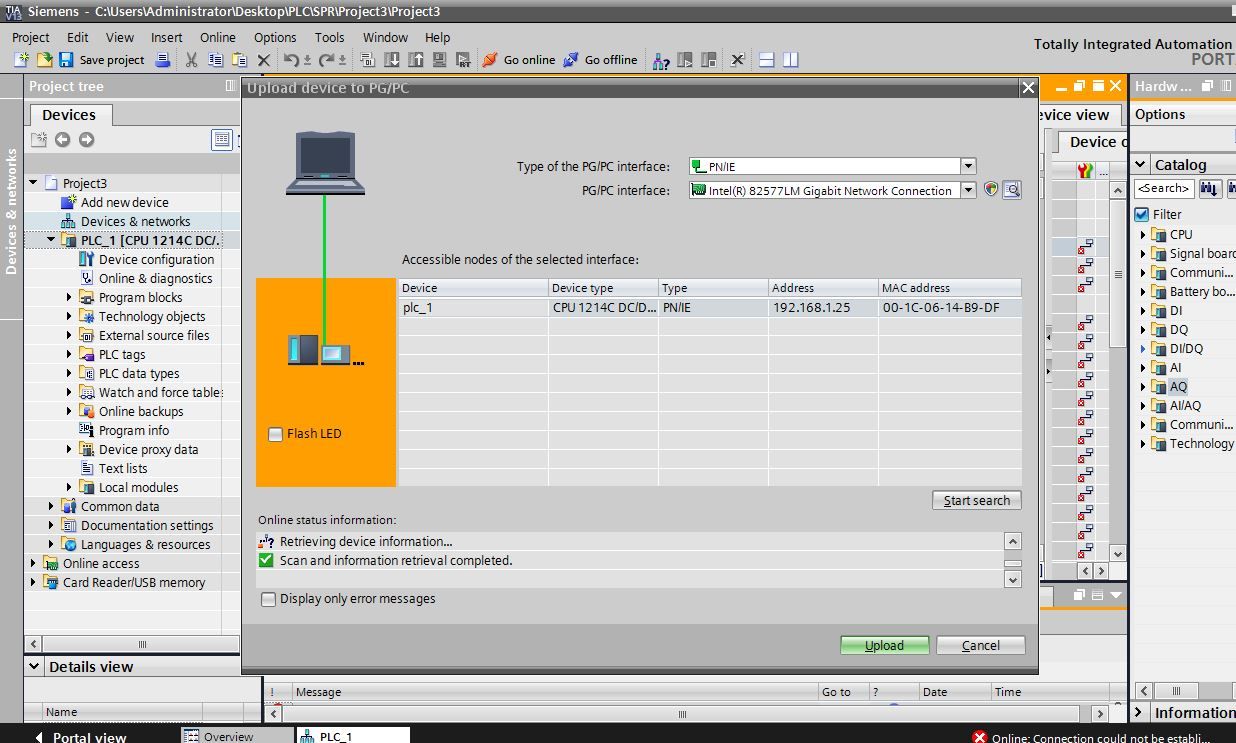

Detektáltattam a hardware-t a TIA, val illetve megadtam a pontos konfigurációt manuálisan. Mindkét esetben ugyanazt a hibát írja ki.

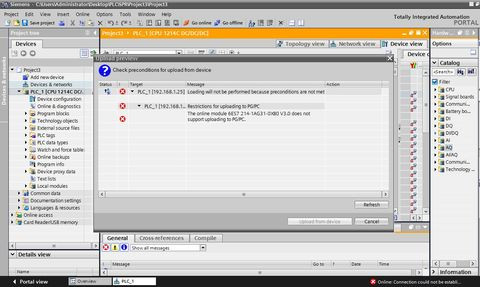

Az online modul 6ES7 214-1AG31-0XB0 nem támogatja a feltöltést a PG-re.
Ezt gondolom a RW/Know-how/Copy védelem beállítása okozhatja?
-
Dezső_38
csendes újonc
válasz
Dezső_38
#7119
üzenetére
Köszönöm a segítséget mind kettőtöknek!
Átnéztem a doksit!
Úgy gondolom most már a hibát is megtaláltam.A Max Sped. értéket nem változtattam!
Fordított iránynál azt is negatívra kell átváltanom.
Köszi nektek ezt nem vettem észre, igaz ezt a doksit eddig nem találtam még meg! -
Dezső_38
csendes újonc
Köszönöm a válaszodat és And-nek is!
A negatív előjelt kipróbáltam!
Két módon is átalakítottam a jelet (-) ra.
A motor jelet kap hallom a hangján, a vivő frekvenciát. De a valós elmozdulás semerre sincsen.
Ugyan azzal az értékkel + előjellel határozottan fordul. Negatív előjellel meg sem mozdul!
Ez a Frv. az eredeti vezérléssel mind két irányba fordul tehát paraméter nem tiltja.
Meg köszönném ha leírnád, hogy hol olvassam el a 350-es paramétert!Üdvözlettel
Gábor -
And
veterán
válasz
Dezső_38
#7116
üzenetére
Leírás: MOVIDRIVE Fieldbus Unit Profile.
Tipp-1: próbáltad már, hogy a referencia (célsebesség) értékét negatív számként adod meg? Annyira nem látok bele, meg valószínűleg - más frekvenciaváltóhoz hasonlóan - egyéb paraméterek függvénye is lehet az értelmezési tartomány. Talán akkor működhet így, ha a setpoint %-os értékben (max = 4000h) van megadva.
Tipp-2: a doksi szerint a CW1 vezérlőszó 8. bitje váltja a forgásirányt (valamint nem az 5., hanem a 6. bit a reset).
Mod.: na, mire leírom..
-
-
Dezső_38
csendes újonc
Szia!
Köszönöm a válaszodat!
Sajnos nem tudom mire gondolsz.
Nem siemenses vagyok!
Valami leírás esetleg? Szívesen átnézném hátha megvilágosodok!
Bár a hálózaton siemenses eszközök is vannak a Master Omron.

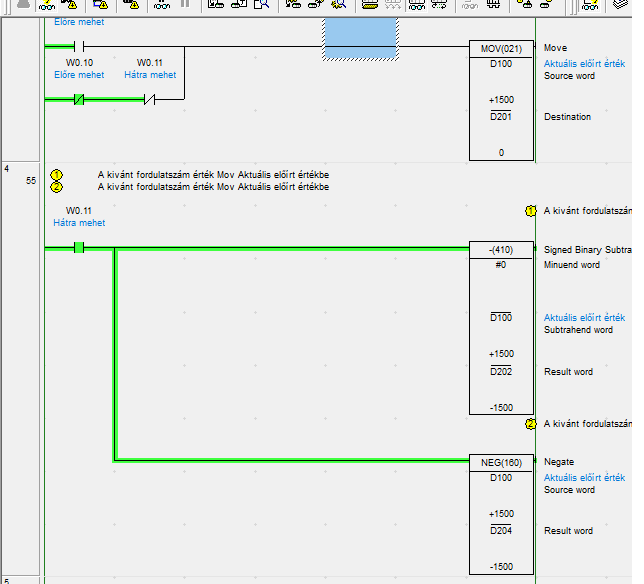

Egyenlőre ezeket ismerem a kommunikációból.3221 Fr 92 Control word 1. (Control bit)
3221.01 Fr 92. Start 1.
3221.02 Fr 92. Start 2.
3221.05 Fr 92. Hiba törlés
3222 Fr 92 Control word 2 (Max. sebesség)
3223 Fr 92 Control word 2 (Cél. sebesség)3342.01 Fr 92. Üzemkész
3342.08 Fr 92. Inhibit (0-ok, 1-hiba)
3342.09 Fr 92. Nem forog, de üzemkész
3342.10 Fr 92 Forog
3343 Fr 92 Input word 2 (Pillanatnyi sebesség)A két start parancsokat már teszteltem, hátha az egyik hiánya más irányt eredményez.
De nem mind kettő kell az engedélyhez.
Esetleg ahol a start bitek vannak ott valamelyik eddig ismeretlen a felelős az irányért? -
jmarcell
csendes tag
Sziasztok!
Olyan problémával fordulnék hozzátok, hogy van egy Siemens S7 1215-ös PLC-m, az analóg bemenetére van kötve egy kétvezetékes nyomástávadó (Unik 500 PTX5072) és azon a Word-nyi (IW) területen ami az analóg bemenethez tartozik mindig 32767-t látok mind1, hogy mekkora nyomás van állítva. Mi okozhatja ezt?
A hardver konfigurációban az analóg bemenetet beállítottam 4..20mA-re, más tartományokban mindig nullát kaptam (pl. 0-20mA, 0-5V).
Előre is köszönöm a segítséget! -
Ferkoka
újonc
Üdv!
Tanácsot illetve segítséget szeretnék kérni abban, hogy hogy tudnám megoldani a következő feladatot: Egy Siemens 1200-as PLC-vel mért értékeket kellene PC-s adatbázisban tárolni, és grafikusan megjeleníteni. Nagyon jól jönne konkrét segítség, munka is, természetesen megfelelő díjazásért.
Előre is köszönet! -
DP_Joci
tag
válasz
crucified
#7109
üzenetére
Szia,
Tia P esetén talán a cpu-t ki kellene vele találtatni. Van olyan hogy detect és az felolvassa utána a programot is lehet fel fogja engedni. Jelszóra nem gyanakodnék az üzenetből, de akkor lehet, hogy a programon belül lennének lakatok az Fc-ken.
Nem foglalkoztam a dologgal, de valamikor még talán a V10.5 körül kellett ilyet csinálnom, akkor sikerült, de csak azzal a verzióval amivel íródott, tehát a V11 –el nem ment ha jól emlékszem. De hardvert állítottam be egy üres projectbe és oda töltöttem vissza. -
wmarci
senior tag
Sziasztok!
Tud valaki ebben [Ethernet]segíteni, hogy az alábbi számolásban, mennyi a az ismétlők késleltetése és a tartalék idő?
Köszi
-
crucified
tag
Szervusz, nagyon köszönöm a kimerítő válaszodat és a segítségedet. Megoldottam, minden tökéletesen megy amit akartam módosítani.
Sikerült elérnem a kártyát, a 22-es portot kellett engedélyezni a 840D sl-ben. Gondolkodtam azon, hogy miért korlátozza a Siemens a kártyához való hozzáférést, aztán rájöttem, hogy ha intraneten fut a gép, akkor a külső behatolás ellen jó a 22-es port lezárása.
Rosszul gondolom?
-
Szirty
őstag
Szia!
Erről nem nagyon tudok nyilatkozni.
Nyilván embere válogatja (és néha nem kis mértékben a körülmények) hogyan áll hozzá a dologhoz valaki.
Az hogy ha valakinek "nagy az arca" nem szimpatikus tulajdonság még akkor sem ha van mire.
Úgy gondolom kellő alázattal kell hozzáállni a világ dolgaihoz.Nem hiszem hogy egy PLC programot nem lehet jól megcsinálni. Viszont van az a helyzet amikor nem lehet jól és megbízható gépet csinálni aminek nem a program vagy a programozó az oka, hanem a nem megfelelő tervezés vagy a túlzott spórolás (a kelleténél kevesebb vagy rosszabb minőségű szenzor, vagy mindkettő).
Egy gép megbízhatóságát a hardver, a szoftver, valamint a megfelelő használat csak együtt tudja biztosítani. Nem elég ha csak az egyik jó!
Minden szakmában lehet barmolni. Még orvosként is. Ugyanakkor kertészkedni is lehet profi módon.PLC programozás terén ugyanúgy vannak kemény feladatok, meg akadnak könnyűek is.
-
biigi
tag
Köszönöm! Nagyon korrekt válasz!
A cég ahol dolgozom ipari gépek építésével foglalkozik. Nagyából ismerem hogy milyen eszközök vannak, mi hogyan működik, mik a leggyakrabban elkövetett PLC-s hibák, de mindent csak külsősként.
Nagyon sok megbízhatatlan rosszul működő gépet láttam, és minden PLC-s mindig azt mondta, hogy ő mindent tud (mindent is), de a végeredmény általában siralmas volt.
Ezért is gondoltam, hogy kicsit elmélyülök a témában, egyszerűen nem értem hogy nem lehet minőségi munkát csinálni.
-
Szirty
őstag
Szia!
Előny ha rendelkezel valamilyen elektronikai, automatizálási, mechatronikai ismerettel.
Azt javaslom előbb ismerd meg a PLC feladatait, nézd meg milyen területen alkalmazzák őket.
Ismerd meg az S7 rendszer jellemzőit:
Hardver felépítés, a különböző CPU típusok és változatok, a használható perifériák, I/O egységek választéka, program kezelés, szervező és program blokkok, adatkezelés, adatblokkok, címzési módok és adatterületek, hibakezelés, digitális és analóg I/O-k kezelése, később terepi buszok alkalmazási területe, profibusz, profinet kezelés, buszos eszközök kezelése, távoli I/O-k, HMI-k és megjelenítő rendszerek, HMI-k kezelése stb.Ezután jöhet a fejlesztői környezettel való és utasításokkal való ismerkedés, példa/teszt programok írása, kipróbálása. Ez utóbbit bizonyos fokig PLC szimulátorral is meg lehet tenni.
Javasolt irodalom az általad is említett temérdeken kívül (így hirtelen összeguglizva):
S7 alapismeretek
S7-300 programozás
S7 adattípusok
S7 LAD utasítások
ProgramozásIlletve javaslom a saját web oldalam ahol igaz csak részinformációk vannak, de hasznos lehet. Mint pl.
analóg jelek kezelés, időzítők és időmérési módszerek, hibakezelő blokkok, S7 tipp gyűjtemény, stb.Persze lehet tanfolyamra is menni a Siemens-hez. Rendkívül alapos és hatékony de magánembernek túl drága...
Arra számíts hogy más világ mint a PC programozás magas szintű OOP nyelven. Eltérő gondolkodásmódot igényel. Azt pedig vagy szeretni fogod vagy pedig nagyon utálni.
Állj hozzá kíváncsian és nyíltan, hagyd hátra a már kialakult elvárásaid és megszokásaid. -
biigi
tag
Sziasztok!
Szoftverfejlesztő vagyok, plc-vel soha sem foglalkoztam, de most valahogy kedvet kaptam hozzá.
Hogyan érdemes nekiállni a dolognak Siemens Step7 -ben szeretnék megtanulni első sorban.
Google kiad egymillió tutorialt, programming guide-ot, de tudom, hogy szoftverfejlesztésben is az ilyen trainingek végigcsinálása néha csak árt, mert annyi félinformációt vagy akár téves infót tartalmaz.Minden hozzászólást köszönök!
-
Szirty
őstag
válasz
crucified
#7102
üzenetére
Szia!
Igen a save / save as menüparanccsal csak file-ba tudod menteni. Ha online módosítod a programot pl. úgy hpogy megnyitod az accessible nodes-t majd a CPU-t végül a blokkot, akkor csak download kell hogy a PLC-be kerüljön.
De a PLC-ben lévő blokkokat el tudod menteni file-ba úgy is ha az eredeti project nincs meg.
Erre jó a PLC / Upload station to PG menöparancs.Vagy létrehozol egy üres projectet, abba teszel egy CPUt (lehetőleg ugyanolyat mint amelyiket menteni akarod. Megnyitod az üres project blokk listáját, majd online a PLC blokk listáját.
A PLC online blokkokat tetszés szerint átmásolhatod az ürs projectbe copy/paste módszerrel: Online blokkot kijelölöd, CtrlC, átváltasz offline blokklistára és Vtrl-V.
De ilyenkor csak a kijelölt blokkok jönnek át értelemszerűen a HW konfig nem. Upload stationnal az is jön."Ahogy tudom a CF kártyán ott a komplett project, amit ha jól tudom az RCS Commander-el lehet elérni."
MC kártya van a régi CPU-kban (nem CF). Az újakban meg MMC.
Ha a CPU régi MC kártyás, akkor abban még háttértelep van. Azoknál van olyan lehetőség hogy a programot rámásolod a kártyára Simatic manager PLC / Copy RAM to ROM menüparanccsal.
A futó program mindig RAM-ban van. Ennek tartalmát őrzi kikapcsoláskor az elem. A Copy RAM to ROM parancs után a program másolata a kártyára kerül.
Ha az elem kimerül és elmegy a tápfesz, akkor a legközelebbi bekapcsoláskor a CPU a kártyáról a RAM-ba tölti a mentett programot és azt futtatja.
Ezzel kapcsolatban két fontos dolgot kell tudni:1.: Ha a copy RAM to ROM után a programot módosítják, az a RAM-ban lesz csak módosítva, a ROM-ban nem, ahhoz újra végre kell hajtani a copa RAM to ROM funkciót. Ha ez nem történik meg, akkor amíg a RAM őrzi a tartalmát addig a módosított program fog futni, ám amikor az elem kimerül, visszatölti a régit a ROM-ból és a módosítás előtti változat fog futni.
2.: A DB tartalmak a másoláskor aktuális értékekkel kerülnek a ROM-ba. Ezért ha a program nem is változik de a DB tartalmak igen, akkor visszatöltéskor a mentéskori állapot kerül vissza. Az a vezérelt berendezés működését súlyosan is érintheti a kialakított program és a DB tartalom változásától függően (elfelejti hol tartott, beállítások változnak meg, stb).
-
crucified
tag
Szervusz, nagyon köszönöm a magyarázatot és a segítséget. Típust nem módosítottam csak pár logikai feltételt így elég volt letöltenem az FB-t, tökéletesen működik. Gondolom elég volt letöltenem az FB-t - online módosítottam -, mivel elmenteni csak offline-ban tudom. Ebből kifolyólag mentés nélkül - csak download ahogy említettem - főkapcsoló után a módosított vagy az eredeti FB töltődik be?
Ahogy tudom a CF kártyán ott a komplett project, amit ha jól tudom az RCS Commander-el lehet elérni. Sosem használtam még ezt, találok valahol leírást erről? Vagy valami rövid magyarázattal tudnál ebben segíteni?
Köszönöm és üdv
-
Szirty
őstag
válasz
crucified
#7099
üzenetére
Szervusz!
"Létezik egy DB171, akkor elvileg azt is le kell töltenem ha jól értem?"
Ha a PLC-be küldöd az FB blokkot a PC-ről (Download) és az FB használ DB-t, akkor a helyes működéshez azt is le kell töltened a PLC-re, Ez csak akkor kötelező, ha a PLC-ben nincs program vagy a PC-n úgy módosítottad az FB blokkot, hogy IN, OUT, IN/OUT vagy STAT változót adtál hozzá, vettél el vagy valamelyik típusát módosítottad. Ilyenkor ugyanis az instance DB-t újra kell generálni és át kell küldeni az FB-vel együtt.
Hogy melyik DB-t használja, azt az FB hívásánál lehet megnézni."A STEP7 nem töltötte fel az FB-hez tarozó változók neveit, gondolom a letöltés után sem okoz ez majd problémát?"
Amikor a PLC-ben lévő project nincs meg, és áttöltöd onnan PC-re (upload) akkor a szimbólum neveket nem kapod meg, illetve elvesznek. Azokra a PLC működéséhez nincs szükség, így nem tárolja őket. Ilyen esetekben a rendszer ad nekik nevet (IN*** OUT*** STAT*** stb).
Ez a program megértését nehezíti, de a működésére nincs hatással.
?
Új hozzászólás Aktív témák
- Apple iPhone 15 PRO MAX 256 GB White Titanium 1 év Garancia Beszámítás Házhozszállítás
- Thinkpad X1 Extreme 2nd 15.6" FHD IPS i7-9850H GTX 1650 32GB 1TB NVMe ujjlolv gar
- Xbox One S 512 GB + kontroller 6 hó garancia, számlával!
- PlayStation 5 SLIM DIGITAL + kontroller 2027.05-ig garanciális, számlával!
- Thinkpad P16v Gen1 16" FHD+ IPS i7-13800H RTX A500 32GB 1TB NVMe ujjlolv gar
- LG UltraFine 4K és Smart Monitorok: FRISS SZÁLLÍTMÁNY -30%
- HIBÁTLAN iPhone 13 256GB Midnight -1 ÉV GARANCIA - Kártyafüggetlen, MS37701 100% Akkumulátor
- Lenovo ThinkPad T14s Gen 3 i5-1245U 14" FHD+ 16GB 512GB 1 év teljeskörű garancia
- LG 50QNED85T3A / QNED / 50" - 127 cm / 4K UHD / 120Hz / HDR Dolby Vision / FreeSync Premium / VRR
- GYÖNYÖRŰ iPhone 13 mini 256GB Midnight -1 ÉV GARANCIA - Kártyafüggetlen, MS3402
Állásajánlatok
Cég: Promenade Publishing House Kft.
Város: Budapest
Cég: NetGo.hu Kft.
Város: Gödöllő
