Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
Batman2
őstag
Én olyat tapasztaltam TDA2040-es erősítőmnél, hogy ha nincsen rákötve az ICre jelforrás, akkor is valami jelet felvesz az űramkör, nagyon halkan szól valami, mintha valami rádióállomást fogna.
Lehet, a hosszu (2m) bemeneten levő, bár árnyékolt vezeték az antenna, nem tudom.Eddig csak ennél a TDA-nál figyeltem fel ilyenre, bár ennek elég nagy az erősítése.
A gyári nyák rajzolattal és alkatrészekkel építettem meg magam az erősítőt.Üdv.
-
Lompos48
nagyúr
válasz
x1port
#31590
üzenetére

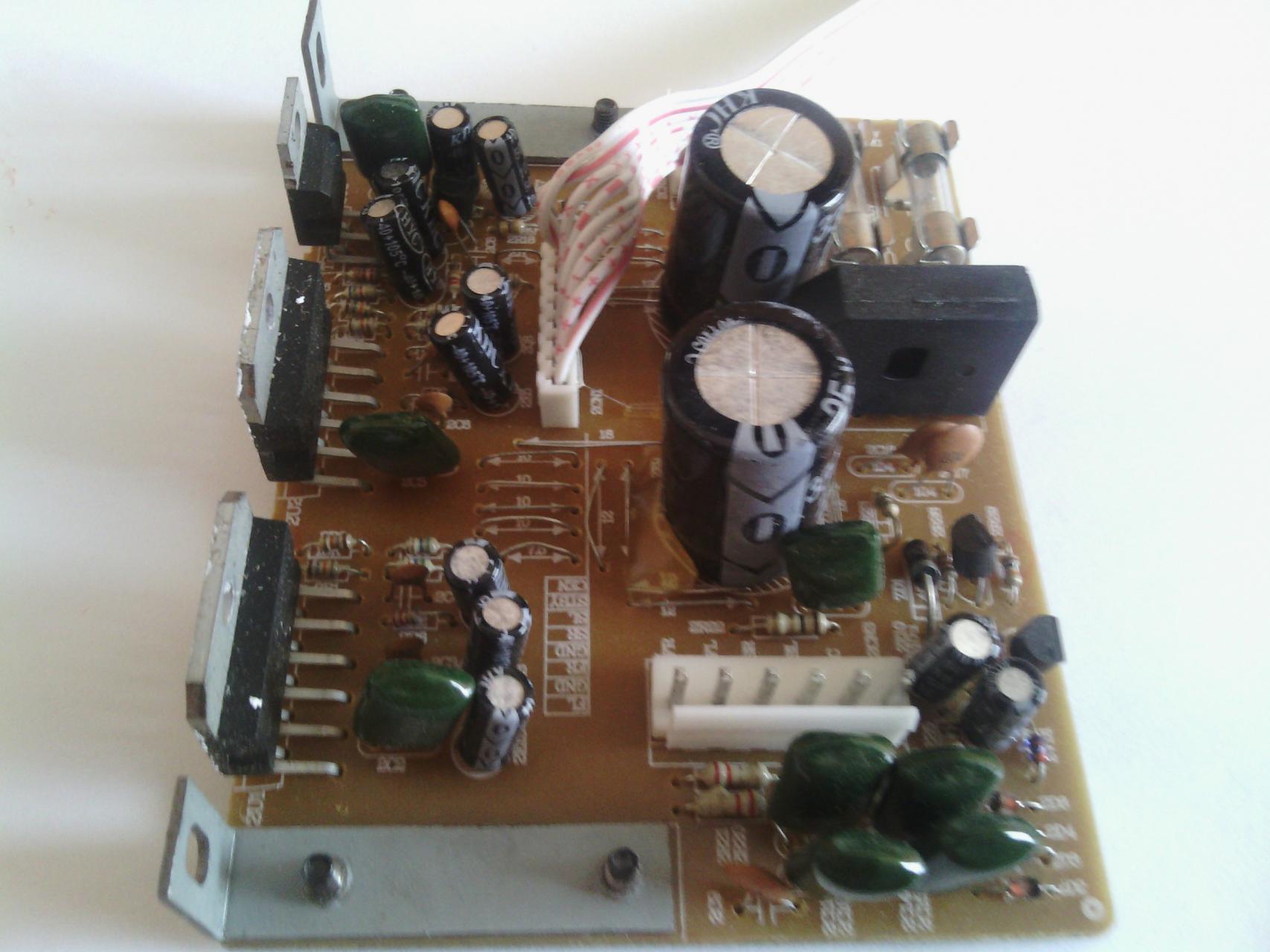

El lehet játszadozni vele. Előveszed a tipikus ajánlott alkalmazás kapcsolását az IC adatlapjából (7. oldal), azonosítod az egyik nagy IC körüli komponenseket, amik nagyon valószínű, hogy ugyanazok lesznek. A lap fennmaradó részét a másik 3 csatornával egyszerűen egy szikével elszigeteled vigyázva, hogy a táp rész maradjon (ez úgy néz ki, hogy rajta van a modulon). Ki kell találni mekkora váltófeszültséget kell a hídra kötni. Aztán próba! Korrigálgatni utólag is lehet.
-
válasz
x1port
#31595
üzenetére
Csinálni kell hozzá tápot és átnézni a bemeneteket,hogy mennyiben is tér el egy gyári alapkapcsolástól és ki kell cserélgetni a megfelelőre az R-C elemeket.A csérogók meghajtására szolgáló végfokokról le van vágva az összes mély hang ezért kell módosítani.A sub bass kimenet meg csak mélyet ad.Ahhoz ,hogy ezt elérjék mert a x.1 erősítőknél ez a cél a végfokok bemenetén megszűrték a jelet.Még egy 2.1 erősítőnek állhat "legközelebb" a hangja egy sztereó erősítőéhez de az sem az igazi.
-
#31596
vodkaboy22
addikt
Lompos48
#31588
vodkaboy22
addikt
válasz
Lompos48
#31588
üzenetére
Hát igen én mivel nem átlagos eszközök gyártásával/minőségbiztosításával vagy hasonlóval foglalkozom hanem kutatással ezért lehet hogy azért tudok ennyi nem átlagos példát mondani és hiszem azt hogy ebből több van
Huh pedig ha tudnád múlt hónapban mi volt a kezemben! Sajna fog a titoktartás. -
válasz
x1port
#31593
üzenetére
Ha ebből akarsz építkezni keresel egy kapcsolást és megépíted.A gyári panelt is felhasználhatnád "de" nehezebb visszakövetni valamit amiről semmit nem tudsz mint újra megépíteni.Lehet pár db R-C elem cseréjével már fel tudnád a kész NYÁK-ot is használni de lehet sokkal több időt igényelne mint megépíteni.
-
válasz
x1port
#31587
üzenetére
Akár lehetne is de nem érdemes.
-A x.1 erősítők frekvenia átvitele igen csak "szélsőséges" ez miatt csak torz hangot kapnál.
-Van ugye bár 4db csérogó,egy center(talán ennek a hangja valamelyest megközelíti az elfogadhatót) és van a böfögő.Ebből a kavalkádból nem igazán tudsz értelmes sztereó hangzást kicsikarni csak ott és abban a formában amire gyártották.
-2-3k-ért már kapsz készre szerelt jó kis végfokokat ami az Mp3 minőségéhez épp meg is felel -
#31588
Lompos48
nagyúr
vodkaboy22
#31582
Lompos48
nagyúr
válasz
vodkaboy22
#31582
üzenetére
Sokmindenben igazat adok neked. Ugyanakkor nincs értelme elmenni a különleges "nyalánkságok" felé a magyarázatokkal, mert itt a nagyon-óriási szériákban gyártott komponensekről indult a beszélgetés olyan elektronikákból, amik bárki asztalán megfordul(hat)nak. És nem katonai vagy egyéb valamennyire szakosodottabbakról/különlegességekről.
-
atesss
addikt
válasz
#22145024
#31580
üzenetére
Asszem csak netes rendelést tudsz itt átvenni
Így van, és pont ezért ez a bolt nem jó !A noti szét lesz szedve délelőtt, és ahogy kikaptam a régi gombot belőle, rögtön el is kéne menni megvenni hozzá az újat - hogy délutánra már össze is lehessen szerelni. Na meg persze hogy ne kelljen kétszer szétszedni az egész gépet.
-
#31582
vodkaboy22
addikt
Lompos48
#31581
vodkaboy22
addikt
válasz
Lompos48
#31581
üzenetére
Nem csak eutektikus anyagokkal képeznek bondot.
ALu-nál ultrahangos rezgetés elég (Ott képesek sima hegesztésre ala ultrahang hegesztés )
Aranynál lehet csak ultrahang vagy termosonic (ultra + hő) Az is hegesztés. (Nem szükséges már Au-Si eutektikum szál használata)
Rézzel is kísérleteznek és remek módon alkalmazzák is Nd : YAG frekvenciakétszerezett forrással. Az is hegesztés.
Hegesztés Definíciója nem mondja ki, hogy bármelyik alapanyagot olvasszuk meg. Csupán az elsődleges rácskötés létrehozása a feltétel.
Interposerrel elosztott chippek 5%-nál van olyan eset amikor nincs epoxy alátöltés.Staceltnél sorry elírtam nem SOIC hanem SOC (system on chip)
Stacelt alatt pongya volt a megfogalmazásom mivel 3D szeletépítésekre gondoltam staccen és ott is a monoliteten keresztül futó via-s megoldásnál volt ez.
PC-ben egyre gyakoribb a staccelt áramkör de nem kell olyan messze menni. Ha a zsebünkben lévő mobil tud 3G/EDGE kapcsolatokat akkor ott könnyen lehet hogy a hibrid infokommunikációs chippekből több is staccelt. ( PC példa > ASUS hangkártya de átlagos nem mobil pc-ben nem gyakori tényleg a staccelt chip mert drága)Van kereskedelemben is már elérhető olyan katonai tranyó pl aminek a szubsztrátját a fémhordozóra forrasztják (nem eutektikus hegesztés) ne kérdezd mi a forrasz anyag mert tudtommal nincs köztudatban. (Anno nem találtam meg a szabadalmát ergo lehet titkosított.)
Gondolom elhiszed ha azt mondom tudok olyan röntgenmikroszkópos képet küldeni ahol a monolit áramkör alatti fém pad már aktív használat alatt repedt meg anyaghiba miatt. Mivel ebből több száz is legyártódott ezért volt ciki hogy foglalkoztak vele...
Van olyan hőátadást segítő polimer amit alkamaznak már, aminek az üvegedési hőmérséklete 40-45 fok körül van és csak utána lesz elasztomerekhez hasonló tulajdonsága mindezt úgy hogy megtartja a hővezető képességeit (kerámia BN van keverve bele). Na ilyet pl gyakran tesznek kis szériás nagy teljesítményű kerámia tokozott FPGA-ba (katonai alkalmazás megint csak amiről én tudok.)
-
#31581
Lompos48
nagyúr
vodkaboy22
#31576
Lompos48
nagyúr
válasz
vodkaboy22
#31576
üzenetére
A bondolást ma is arany és alu szálazással csinálják (és minden esetben hegesztés).
Azért ezt kissé gondold át! Fogjuk rá, hogy "egyfajta hegesztésnek" nevezhető. Azzal a kitétellel, hogy a hegesztésnél legalább az egyik anyag olvadási hőmérsékletét elérik a folyamatban, itt egyikét se, hanem hevítve és ultrahanggal mozgatva/rezgetve elérnek egy eutektikus állapotot, amelynek a hőmérséklete mindkét komponensé alatt van, azok mégis összeötvöződnek. Ezért bonding és nem welding.
Viszont nem minden elektronika kap epoxy gyanta kiöntést van olyan monolit áramkör aminek a bondjai ide oda mozoghatnak...

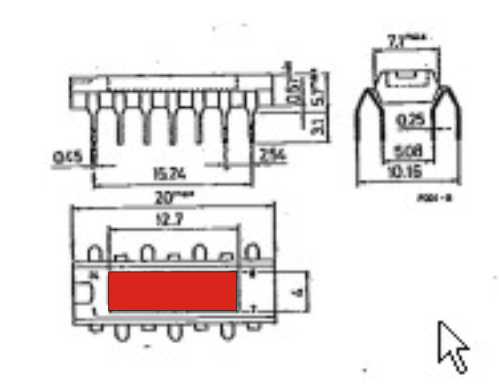

Ez igaz egy TO99 vagy TO100-as tokozásra (amivel lehet még nem találkoztál), de azok, amik epoxy tokban vannak, ki is vannak öntve. Aztán van még a jó öreg EPROM (lásd pl. 2716), ahol az ablakon betekintés van a "libegő" szálakra.
A stackelt, soic áramköröknék kifejezetetten megfigyelték ezt a rezgés dolgot és ott a stack Si hordozók közé tett rugalmasabb anyag segített ezt orvosolni.
A SOIC a.k.a.Small-outline integrated circuit definíció csak a chip és tok alapterületei közötti sokkal jobb arányt mutatja vastagságban és alapterületben. Egyébként ugyanaz a technológia, mint a standard DIP esetében.
Stack-elt áramkört pedig árulj el nekem is legalább egyet egy PC-ből, mondjuk (bár a PC már egy bonyolultabb ügy).
...ez a fémlapon esetleges anyaghiba miatt repedés képződött ahova a Si lapot tartó forrasz anyag vagy ragasztó esetlegesen más ott lévő anyag betüremkedett és az más termikus tulajdonságokat mutatva a repedést "feszegetve" képzett hangjelenségeket?
A chip rögzítése a rács (frame) pad-jére ugyancsak bonding-technikával kerül. Nincs adalékanyag. A rácsra galvánfürdőben, a szilíciumra még a Si-szelet formában párologtatással kerül a bevonat. Majd szeletelés után "bondingolják". Ha lenne repedés, azt a galvánfürdőben mindenképp anyag töltené ki.
Kerámia tokozásnál még nehezen el tudom képzelni, de nem a hőátadást segítő anyag miatt, mert az olyan paszta, mint amit a processzorokra is kennek.
-
#22145024
törölt tag
válasz
atesss
#31578
üzenetére
Az örstől 5 percre gyalog van egy tizemeletes alljában egy viszonylag jól ellátott netes bolt (közel sem lomex!), de nem ugrik be a neve. Ha neten rákeresel, tuti bejön. Asszem csak netes rendelést tudsz itt átvenni
Cak meglett közben, HE-store
Ügyfélszolgálatunk címe: 1144 Budapest, Kerepesi út 92. / III. emelet -
atesss
addikt
Üdv !
Milyen elektronikai boltot tudtok, ami Budapesten az Örs vezér teréhez (pontosabban a Füredi úti lakótelephez) közel van, és lehet kapni tact nyomógombokat - lehetőleg minél nagyobb választékban ?
Ilyesmire gondolok: [link]
Hestore ugyebár nem játszik, mivel oda csak rendelni lehetne előre.Egy barátom Asus laptopjában cserélem majd a touchpad bal gombját valamikor jövő héten.
De mivel előre nem tudom hogy pontosan milyen kell, ezért a noti szétszerelése után kellene napközben elmenni a megfelelő nyomógombért - és jó lenne ha nem kéne túl messzire. -
#31576
vodkaboy22
addikt
Lompos48
#31563
vodkaboy22
addikt
válasz
Lompos48
#31563
üzenetére
A bondolást ma is arany és alu szálazással csinálják (és minden esetben hegesztés). Viszont nem minden elektronika kap epoxy gyanta kiöntést van olyan monolit áramkör aminek a bondjai ide oda mozoghatnak (kis mértékben igaz és rövidek de nem véletlen!)
A stackelt, soic áramköröknék kifejezetetten megfigyelték ezt a rezgés dolgot és ott a stack Si hordozók közé tett rugalmasabb anyag segített ezt orvosolni.
Egy TDA-nál hogyan lépett fel (nem stackelt tudtommal), csak olyan ötletet tudok felhozni, hogy a monolit áramkör egy fémlapra lett (forrasztva vagy ragasztva vagy kiképezve) és ez a fémlapon esetleges anyaghiba miatt repedés képződött ahova a Si lapot tartó forrasz anyag vagy ragasztó esetlegesen más ott lévő anyag betüremkedett és az más termikus tulajdonságokat mutatva a repedést "feszegetve" képzett hangjelenségeket? Érdekes téma
Én pl annó kerámia soc-nál hallottam zizegést ott mondták is hogy a kerámia felső tok és az ICk között hőátadást segítő anyag van ami "zizeg". -
sörösló
aktív tag
Szerintem kizárt, beöntött szerelés, ha bent mozogni tud valami akkor már régen rossz. A zajokról, cicergésekről: ha valami gyanús hangot hallok akkor előveszek egy kis vékony csavarhúzót, a végét jól beletolom a fülembe, a hegyét meg hozzáérintem ehhez-ahhoz. A csapágyzajokat jól kihozza, a kapcsolós tápok trafójának a zaja is jól hallható pedig az én fülem már sajnos nem egy Hi-Fi minőség. Egyik ismerősöm egy orvosi sztetoszkópot használ ehhez, igaz nem a dobszerű membránnal, hanem csak a cső végével .Azt szokta mondani, hogy ezzel még az elektronok áramlásának surranó zaját is hallani lehet.
Persze ő tudja, én nem hallok semmi effélét.
-
CPT.Pirk
Jómunkásember

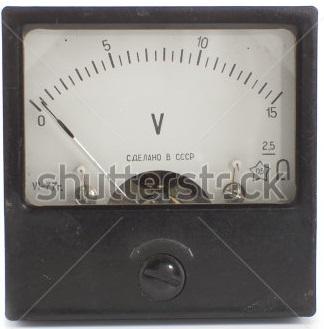

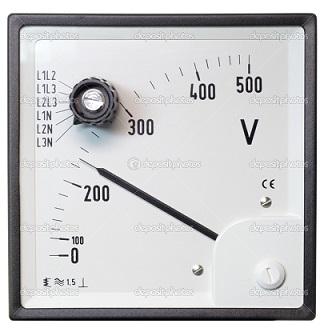

Nincs véletlen valakinek elfekvőben hagyományos, múlt évezredi mutatós feszültségmérője? Olyan kellene, amit kapcsolószekrényeken lehet látni, pl:
A lényeg az. hogy legalább 290V-t tudjon mutatni, mert a csöves erősítő előlapján lenne, az anódtápra kötve. Vevő lennék egyre!
-
Lompos48
nagyúr
A baj az, hogy nem emlékszem biztosan a körülményekre.
Ugyanis nem lehetetlen, hogy még nem volt rajta a hűtőborda.Nincs baj! Én nem a rászerelt bordára gondoltam, hanem arra a kis vacakra, ami az IC púpján található.
Az rézből van és a volumene legalább 20-szorosa a Si-morzsának (ha nem voltam túlságosan szerény a megközelítésben... Pedig!).
-
PHM
addikt
válasz
Lompos48
#31567
üzenetére
A baj az, hogy nem emlékszem biztosan a körülményekre.
Ugyanis nem lehetetlen, hogy még nem volt rajta a hűtőborda.
Csak annyi biztos, hogy volt bemenő jel, volt tápfeszültség,
és nem volt a kimeneten terhelés.
Ezt csak akkor tudom bizonyítani, vagy akár cáfolni,
ha újra megépítek egy hasonló erősítőt.
Anyag még csak lenne hozzá, csak hát az idő... -
Lompos48
nagyúr
Mivel a szilícium lapka hőtehetetlensége kicsi és igen jó termikus kapcsolatban van a hűtőlappal, elképzelhetőnek tartom, hogy a hőtágulás a jelenség oka.
Nem azt mondtam/írtam, hogy nem hiszek neked, csak fenntartással vagyok mindaddig, amíg valami kézenfekvő magyarázata lenne.
Az idézett mondatodhoz:
Épp a jó termikus kapcsolat miatt a borda nem engedi a chip ide-oda való hőszaladgálását. A borda ezért van ott.
-
#31566
gyenesmartin
őstag
gyenesmartin
őstag
Sziasztok!
Gondoltam mert volt itthon egy pár tpa6120-as, összedobok egyett. Mivel nincs nyákom így egy 6.3-as csatlakozóra forrasztottam. (Jó gerjedékeny kis ic. Nem volt elég ha a tápban voltak 100nf-es kerámia kondik, kellett még a lábára is tenni egy 680nf-es fóliát is.) A PAD-ja a csatlakozó GND-jéhez van forrasztva. Átlagos hangerőn viszont egy kicsit melegszik (épphogy rá bírom még tenni a kezem)
Egyébként nincs valami rossz hangja. Csak egy kicsit furán néz ki így légszerelésben.
Ilyen zúgást én is hallottam amikor még ez számítógéptápra volt rakva. Nem tudom honnan jöhetett. KB 20KHz lehetett. -
PHM
addikt
válasz
Lompos48
#31563
üzenetére
Mint említettem volt, ezt a jelenséget egy TDA 2020-nál tapasztaltam,
teljesen véletlenül, mikor hangszóró nélkül kapcsoltam be az erősítőt.
Próbáltuk behatárolni a hang forrását, s egyértelműen úgy tűnt, hogy
az az IC-ből jön. Persze nem tudom egyértelműen kizárni, hogy mégis
valami más volt a ludas. Egyrészt az eset régen történt, másrészt az
erősítőt nem magamnak készítettem, ezért már nem áll rendelkezésemre.
Véleményem szerint egyébként lehetséges a dolog. Mivel a szilícium
lapka hőtehetetlensége kicsi és igen jó termikus kapcsolatban van a
hűtőlappal, elképzelhetőnek tartom, hogy a hőtágulás a jelenség oka.
Valahol van pár MDA 2010-esem, egyszer nekidurálom magam és
utána járok a dolognak.
Viszont az is hozzátartozik az igazsághoz, hogy ezt semelyik későbbi
erősítőnél nem tapasztaltam, igaz, azok mind más tokozásúak voltak. -
Lompos48
nagyúr
Annyit hozzátennék, hogy a tranzisztoroknál, ICknél szilícium monokristályokról beszélünk. Piezo effektus a porózus Si esetében kihangsúlyozott, amiről itt nincs szó.
És, hogy ne legyek céltáblája kritikának, hogy a piezoelektromos effektus nem ez, hanem az, ami a lemezjátszók kristályhangszedőjénél van. Igaz, ez a piezo inverze, én magnetosztrikciónak ismerem, de lehet van jobb magyar neve is.
-
Lompos48
nagyúr
Ezen már vitatkoztunk egyszer PHM-mel. Nekem ez elképzelhetetlennek tűnik egy pár tényből kiindulva:
- a szilícium nem mutat piezoelektromos tulajdonságokat,
- a tranz. 3 elektródája (mindegy, hogy bipoláris vagy FET) egy monoblokk szilíciumdarabba van kiképezve, ami egy téglatest és egyik lapja a rácsra (frame - ami toktól függően más és más kialakítású) van "forrasztva" (kissé másabb azlrt annál, amit itt forrasztásnak nevezünk)
- tranzisztor esetén általában a kollektor, ICknél ma szubsztrát van közvetlenül a rácson termikus meggondolásból. A fennmaradó 2 vagy több láb régebb arany, aztán ezüst majd alumínium szállal (hosszuk max. milliméer lehet) van a lábakra (ezúttal - bár ez se a klasszikus folyamat) hegesztve.
- itt azt mondhatnánk, hogy igen, a levegőben lógó "kábelek/kötések" rezeghetnek. De nem lehet, mert az epoxygyantás tokot úgy öntik rá matricákban, ahogy a kolbászra a zsírt a befőttesüvegekben. Tehát minden rögzítve van.Egyedül hibridáramköröknél tudom/tudnám elképzelni a jelenséget a hosszabb szálak miatt, de ott is nehezen.
-
moha21
veterán
Hát köszönöm a válaszokat!
Szerencsére van itthon több VGA ebből a 8800-asból is van még egy az tökéletesen működik.
Kis ferrites tekercseket műanyaggal piszkáltam működés közben és semmi változás. A kockák meg szerintem tekercsek, de nem vagyok benne biztos.
"vegyél helyette egy jobb energia gazdálkodású ATI VGA-t amibe nem építettek tücsköt"
Sajnos gyártófüggetlen a dolog. Az AMD/ATI nagyobb fogyasztású kártyáinál is fennáll a jelenség.
Annyit tapasztalatot megosztanék veletek, hogy a Vsync-et érdemes bekapcsolni, igaz ekkor fix fps lesz, de nem pörgeti fölöslegesen túl a kártyát. Ez fogyasztás és vele együtt melegedés szempontjából is jó.
Fórumokat olvasgatva elszomorít, hogy ez manapság egy kb. normális jelenség. Tápegységeknél is jelen van.
Másik jó dolog ebben, hogy nem is lehet nagyon tenni semmit ellene. Van olyan tápom ami egyik alaplappal sípol másikkal nem. Másik táp meg pont a másikkal cicereg ezzel meg nem..
-
#22145024
törölt tag
válasz
moha21
#31555
üzenetére
Cicereghetnek a kockák is, meg a két db 1R0 feliatú 1uHy-s tekercsek is. Egy "kvázi-gramofonnal" esetleg kiderítheted: egy lemezre/kartonra ráforrasztasz/ragasztasz egy gombostűt és végiglépkedsz vele az alkatrészeken. Ahol erősebben ciripel, valszeg az a zajforrásod.
mondjuk a kép alapján (#31544) szerintem egyik sem kiönhető érdemben otthoni körülmények közt, inkább csere, ha találsz olyat, ami belevaló (esetleg bontásra szánt kártyáról).
-
moha21
veterán
-
#22145024
törölt tag
válasz
moha21
#31549
üzenetére
Epoxigyantába keverhetsz alu-oxid port, nagyban segít a hővezetésen. Nem is drága, ha máshoz is felhasználod. De vákuum nélkül kérdéses az eredmény. Esetleg meg lehet próbálni, hogy sütőben 70-80 fokra felmelgíted, úgy sokkal jobban folyik a gyanta és a kondik sem pusztulnak meg az alatt a fél-egy óra alatt
-
-
Batman2
őstag
válasz
Volkov
#31538
üzenetére
Mert a LED akár pár tized mA áram mellett is már ad fényt, annyi pedig lehet átszivárog a kapcsoló elemen, vagy az áramkör egyéb alkatrészén, amit bezsereltél utólag !
Az ízzónál ezt nem vennéd észre, mert annak kell vagy 20-50mA, hogy elgyáltalán elkezdjen parázslani.Ha mindenképpen ragaszkodsz a LEDhez, akkor a LED ízzóval, vagy a foglalatűval párhuzamosan tegyél be egy 1,5-2Kohmos ellenállást is, az majd leföldeli a szivárgó áramot és nem fog világítani a LED mikor nem kell.
Üdv.
-
Volkov
senior tag
Sziasztok!
Lenne egy láma kérdésem
Szintén kocsiban jött elő a "gond"
Beltér világítás. Gyárilag egyszerű mint a faék, fix 12V, ajtó nyitó kapcoslóról föld ha nyitva az ajtó = világít a lámpa.
De!
Beépítettem egy vezérlő cumót, ami nyit-zár stb mindent csinál és vezérli a belső világítást is (kinyitáskor felkapcsol, nem csak ajtó nyitásra)Most pedig le akartam cserélni a belső izzót egy led-es megoldásra, DE akkor is "világít" mikor nem kéne neki.
Hangyaf@sznyi fényerővel, épp hogy észrevehető, de "világít".
(A led panel 12V-ra tervezett gyári kínai cucc 6 db smd led a hozzájuk való ellenállásokkal)Ez miért van?
Illetve mit lehetne tenni, hogy ne tegye?köszi!
-
-
moha21
veterán
válasz
totya694
#31533
üzenetére
Aha, ilyesmi gond van. Egyébként tökéletesen működik csak hát zavaró. Játék alatt a függőleges szinkronizáció bekapcsolása hoz jelentős javulást ekkor nem pörgeti feleslegesen ugye a VGA-t.
Bár nagy 3D-s teljesítményt igénylő szoftvernél mindegy. Ha nagy áram folyik akkor ciripel. Külön tekercset nem látok rajta ellenállás néven vannak tekercsek. ( R betűs jelzés ). -
válasz
moha21
#31524
üzenetére
Üdv
Sok-sok VGA-t teszteltem már és vannak bizonyos VGA-k amik terhelés alatt jobban "nyöszörögnek,nyavajognak" mint egy igás ló.Főleg 8800GT,9600GT ezek képesek túlzajogni a komplett PC hangját.Sok mit nem tudsz velük kezdeni.Lehet csak 1-1db 1 menetes ferrit házba lévő tekercs ami nincs jól kiöntve és az okozza a hangot.Régebben a 775-ös alaplapokon is a procik mellett csak egyszerű tekercsek voltak amikkel nem is volt gond amíg egy nagy fogyasztású procit nem kapott az alaplap.Terhelés alatt azok is "énekeltek"
Ha a VGA egyéb ként hibátlanul működik akkor használni kell és kész.
Az ilyen tekercsek tudtak szépen cincogni mint ezen a lapon viszont ezek már ki vannak öntve gyantával -
sörösló
aktív tag
válasz
Lompos48
#31530
üzenetére
Én azért nem temetném ilyen gyorsan. Most kaptam elő a fiókból egy 10.000 mikrós effélét, a kapacmérő szerint mindene megvan. Feltöltöttem 24 V-ra, 10 perc alatt 1 V-ot veszített, pedig évek óta nem volt benne egy csepp delej se! Made in Hungary, 1974-ben készült. Erre varrjál gombot!
-
Lompos48
nagyúr
válasz
darvinya
#31529
üzenetére
Igen. Ellenben pont divatjamúltsága miatt (nevezhetjük kornak is) nem ajánlott használni új áramkörökben, régiekben pedig cserére van ítélve. Magyarul: nagyon szárazak már ennyi zaklatott esztendő után. Gondolom régesrég nagykorúak (általában rájuk van írva a gyártási év).
-
CPT.Pirk
Jómunkásember
Na most élesben is bizonyított az STP kábel. Ma megcsináltam a végleges kábelezést, így vígan elvan egy STP-ben együtt a 100MBites lan, egy 12V-s táp router, meg ilyesmik számára, meg maga a DVB-C adás.
Szóval aki lakást újít fel, itt egy lehetőség az elcseszett kábelezés kijavítására, ha nem húzták be a koax kábelt.
-
Lompos48
nagyúr
válasz
atesss
#31525
üzenetére
Mérd az áramot az IC bemenetén. Azt, hogy mennyi a korábban kérdezett áram onnan kapod meg, ha a REF lábról testre kötött ellenálláson mérsz pontos feszültségét és persze az ellenállás értékét is. (majd osztod
). A kimeneti áram a kettő különbsége lesz.Egyébként miért zavar ez a világrengető 1%-os méréshiba?
-
atesss
addikt
válasz
Lompos48
#31516
üzenetére
Megépítettem az 1-2 napja tárgyalt NiMh ceruzaakkumulátor tesztelő áramkörömet - persze csak az egyszerűbb változatot (nem PWM-el).
Ugyan igazatok van, hogy külön cellánként kellene tesztelni, de az hirtelen túlságosan bonyolult lett volna.
Szóval 4db frissen vásárolt 2450mAh-s GP250AAHC-t sorba kötve merítek - jelenleg 4 órája fut már a teszt.Az adatlapjában: [link] írt 480mA-el terhelem.
Egy LM317-es [link] (TO-220-as tokozású) változtatható fesz.stab. IC-vel állítottam be egy fix kimenő feszültséget (kb. 1,6V) egy 3,3Ohm-os 5W-os ellenállásra. Pontosan úgy állítottam be a potival, hogy 480mA menjen át rajta.
A bemenő feszültség maximuma 4*1,4=5,6V, minimuma 4*1V=4V; ebben a tartományban jól működik a stabilizátor (1mV eltérést mértem a kimenetben !). Pontosabban 3,6V-ig mértem, és ott még stabil volt a kimenő 1,6V.
Az árammérőnek (Uni-T UT-60E DMM) a belső ellenállása itt már komoly torzító tényező, így az árammérőt kiszedve a kimenő feszt kicsivel alacsonyabbra állítottam (úgy, hogy a 3,3Ohm-os terhelésre mV-ra pontosan azonos fesz essen, mint mielőtt kiszedtem az árammérőt).
A bemenő áram viszont 480mA helyett 485mA lett !Ugyan lehetne mérési vagy beállítási pontatlanság, de én arra gyanakszom hogy ezt az LM337 veszi fel.
Logikus is, hogy az egész IC-t nem lehet teljesen csak egy a terheléssel sorba kötött ellenállással modellezni - kell lennie párhuzamos összetevőnek is !
Hogy ez mekkora, és mennyire elhanyagolható, az már egy másik kérdés.Melegedés is van rendesen. Egyrészt az IC-n, de azon van egy szép kis borda; a 3,3Ohm-ra viszont nem raktam. Pont ezért megvártam amíg visszamelegszik üzemi hőmérsékletre az ellenállás.
Ja és a bemérésnél a betáp ceruzaelem volt, tehát a nagyfrekv. zavaró tényező nem lehetett. -
moha21
veterán
válasz
Lompos48
#31523
üzenetére
Az a legnagyobb baj, hogy nem tudom kiszűrni sem, hogy honnan is jön a zaj igazából.. 3 db minőségi táppal próbáltam, de ugyanaz a jelenség kivéve, hogy egyik esetben a táp is sípol. Próbáltam kondenzátorokat ( elkó, főlia ) kötni párhuzamosan a 6 pin-es +12V-ra, de semmi változás. Csak 3D alatt hallani, kb. olyan mintha hallanám a képet.
-
Hyperion
senior tag
-
#31508
moha21
veterán
vodkaboy22
#31503
moha21
veterán
válasz
vodkaboy22
#31503
üzenetére
A varisztor egy bizonyos feszültség felett elkezd vezetni és egy bizonyos mértékig ( megadott paraméter ) az átfolyó áramot, illetve az az által termelt hőt a környezetnek adja le. Azt hiszem volt már itt erről szó hasonló kontextusban.
-
#31507
moha21
veterán
vodkaboy22
#31501
moha21
veterán
válasz
vodkaboy22
#31501
üzenetére
Szikraközt B osztályú túlfeszültségnél szokták alkalmazni. Olyat meg egy TV nem csinál max , ha belebaszarint a villám. :-)
-
#31505
Lompos48
nagyúr
vodkaboy22
#31503
Lompos48
nagyúr
válasz
vodkaboy22
#31503
üzenetére
Hálózati zörejekkel kezdtük, amikor valaki felkapcsolja a villanyt, bekapcsol a hűtő. Azokhoz nem kell ilyesmi, mert nem tudnak szűrni. Máshoz természetű védelemhez nem mondtam, hogy nem kell.
-
#31502
Lompos48
nagyúr
vodkaboy22
#31501
Lompos48
nagyúr
válasz
vodkaboy22
#31501
üzenetére
Lehet neki 20 TVje, de akkor sem.
...ilyen környezetben elkélhet védelem...
Hogyne, a zavarok ellenm, de mi a varisztor meg a szikraköz miatt indítottunk csörtét.
Huh pedig ha tudnád múlt hónapban mi volt a kezemben! Sajna fog a titoktartás.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
).
)
Új hozzászólás Aktív témák
Hirdetés
ekkold- NVIDIA GeForce RTX 5070 / 5070 Ti (GB205 / 203)
- D1Rect: Nagy "hülyétkapokazapróktól" topik
- Nvidia GPU-k jövője - amit tudni vélünk
- Amazfit Active 2 NFC - jó kör
- Hővezető paszták
- Kerékpárosok, bringások ide!
- Formula-1
- Napelem
- Egy nap a TCL-nél: érkeznek az új tévék!
- Mibe tegyem a megtakarításaimat?
- További aktív témák...
- Alkatrészt cserélnél vagy bővítenél? Nálunk van, ami kell! Enterprise alkatrészek ITT
- Bomba ár! MacBook PRO 13" 2020 4TB3 - i5 I 16GB I 512SSD I OS X Sequoia I Cam I Gari!
- BESZÁMÍTÁS! GIGABYTE AORUS MASTER RTX 3070 8GB GDDR6 videokártya garanciával hibátlan működéssel
- Intel Core i7-8700, i7-9700 CPU, processzor - Számla, garancia
- Xbox Ultimate előfizetések
Állásajánlatok
Cég: Liszt Ferenc Zeneművészeti Egyetem
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
