Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
moha21
veterán
válasz
Reggie0
#28595
üzenetére
Köszi!
Én még ezt néztem : [link]

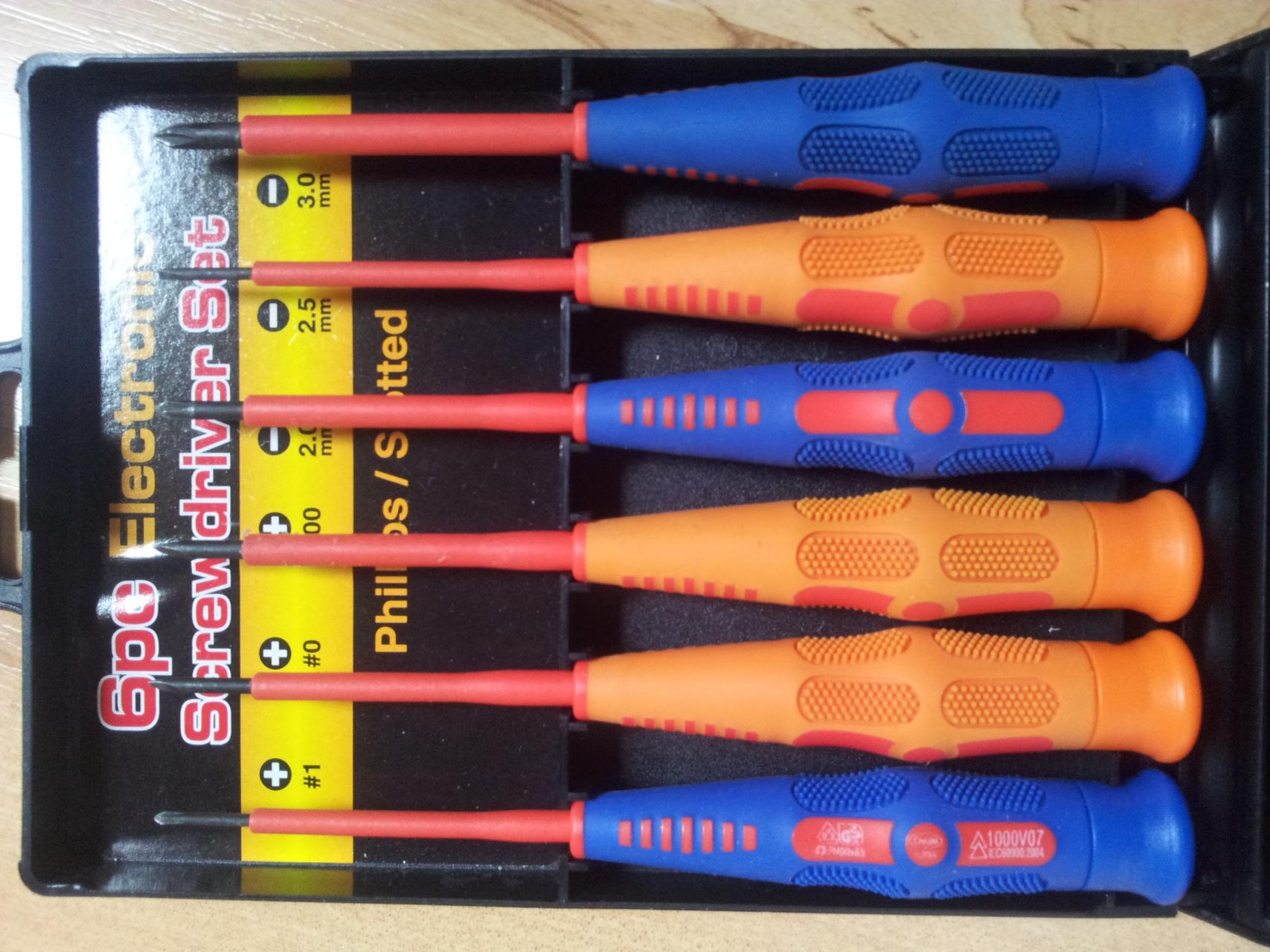

Igazából 1 k különbség van, de a tiedben 3 db kereszthornyú és 3 db lapos, míg a másikban 2 vs 4 db.
Ráadásul a tied fogásra jobban néz ki.Pár hónap múlva úgyis vennem kell mindenből szigeteltet, szóval egy Haupa felszerelés kb. 70k-s összeggel, de addig kihúzom ezzel fogóm az szerencsére van szigetelt.
-
Reggie0
félisten
válasz
moha21
#28593
üzenetére
Igen. Lomex mellett van egy kis villanyszerelo bolt.(A lehel uton kifele.) Naluk van egy nagyon jo minosegu, de olcso keszlet. A kepen lathato mar 5 eve megvan es kapja a nyuzast rendesen, de ennek ellenere is szinte hibatlan a hegye. Nagyjabol 3000 Ft volt. 1000V-ig szigetelt.
-
#28591
CPT.Pirk
Jómunkásember
vodkaboy22
#28589
CPT.Pirk
Jómunkásember
válasz
vodkaboy22
#28589
üzenetére

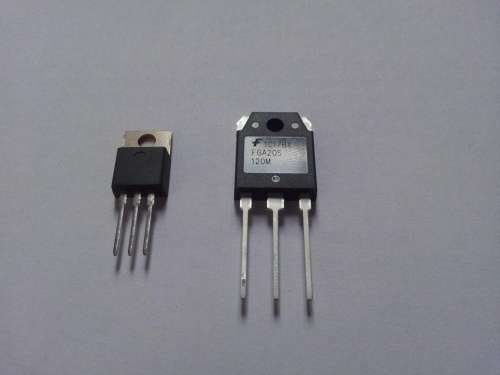

Hát nem csak neked. Tranzisztorokat, IGBT-t, diacot, triacot stb. részletesen csak technikusin tanítottak (számítástechnikai műszerész), elektronikai szakközépben csak sima tranyó, fet meg mosfet ment aztán később a villamosmérnökin se kerültek bővebben elő ezek a dolgok. Az UJT speciel kb. sehol nem került elő. De mondjuk a 2 bázisú tranyót se tanította senki.
-
#28590
PHM
addikt
vodkaboy22
#28589
PHM
addikt
válasz
vodkaboy22
#28589
üzenetére
Nekem sem. Anno magam olvastam utána.
-
#28588
Lompos48
nagyúr
vodkaboy22
#28586
Lompos48
nagyúr
válasz
vodkaboy22
#28586
üzenetére

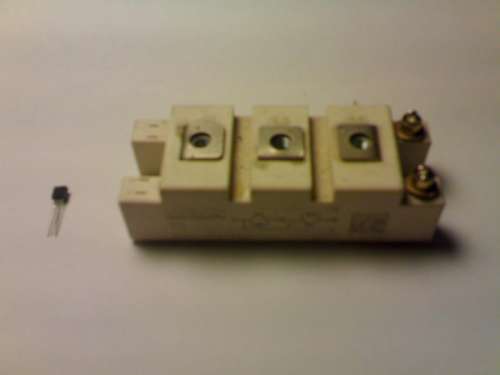

Az IGBJT ilyesmi:
Persze, a fehér.
A táblázatban nem szerepel.Az utolsó, mint PHM írja: Unijunction transistor. Valamikot klassz relaxációs oszcillátorokat csináltunk vele impulzussorozatokkal tirisztorvezérléshez.
-
#28587
PHM
addikt
vodkaboy22
#28586
PHM
addikt
válasz
vodkaboy22
#28586
üzenetére
Szerintem UJT.
-
Lompos48
nagyúr
válasz
darvinya
#28583
üzenetére
Igaz, csak én is rászoktam a rövidítésre.
Az általad használt "rövidítést" a félvezetőgyártók használják/tudják, mert csak az ő szempontjukból fontos a gyártásban használt félvezetőszelet típusa. Tudom, mert évtizedekig űztem ezt a sportot. A felhasználók szempontjából pont a belinkelt táblázatban szereplő elnevezések az érvényesek és használtak.
...a kapcsoló munka fordítottságából lehet e baj.
Elnézést, de ezt ismét egyszerűen nem értem.
-
Daneeka
senior tag
válasz
darvinya
#28578
üzenetére
BC108-109-el szokták építeni, BC303-mal még nem láttam, ebből arra mernék következtetni, hogy BC108/109-el jobb.
Jellemzően tranzisztor foglalattal szoktuk építeni úgyhogy az is megoldás. hogy veszel egy rakás olcsó si tranzisztort és belepróbálod őket az áramkörbe, 10 másodperc kicserélni így a BC108/109-et a 303-ra csak kihúzod a foglalatból és bedugod a másikat.
Arra figyelj, hogy a BC tranyókhoz "negative ground" áramkört nézz mert azzal a kapcsolással nem fognak működni amit linkeltél.
Illetve a tranyók lábkiosztásait is érdemes megézni. (pl. hogy ugyanúgy vannak-e a lábai a 303 és a 108 tranyónak)
-
Bari
Modder
válasz
Jim Tonic
#28532
üzenetére
Szia
Sajnos az usb tápját a brazos-on nem tudom kapcsolgatni, a gép kikapcsolt állapotában is ott van az 5V. A gépel együtt kapcsolnak be a monitorok és kapcsolnak ki, egyedül a azzal van gondom, mikor a gép pihenni küldené a monitorokat azok nem reagálnak rá mivel nincs ilyen áramkörük (ahova szánták ott nincs rá szükség) ekkor a képernyőn megjelenő ni signal feliratot kéne eltüntetnem azzal hogy kikapcsolom a monitorokat. Jelenleg a jelfeldolgozó ic adatlapját hajkurászom nem sok sikerrel. Hátha abból sikerülne valamit kihámozni.
-
Daneeka
senior tag
válasz
darvinya
#28573
üzenetére
Nem egészen értem mit akarsz írni az első mondatoddal, ha már itt tartunk a tranyós erősítőknek jellemzően részletesebb a hangja (nagyobb dinamika, kevesebb zaj, kevesebb felharmonikus amíg nem torzul, hamar meghallod ha már torzul stb.) tehát inkább azon hallani meg hamarabb. (amúgy most 5 erősítő van itt, egy modern tranyós basszus erősítő, egy modern de "gagyi" kicsi gitár amp, egy NDK-s tranyós, egy új kis fender csöves ("szétmoddolva") meg egy saját csöves)
Egyébként mindkét FF-et maxra tekert potikkal vettem fel.
Csöves fuzz meg nem létezik. (persze lehet valami fórumon van valaki aki kicserélte triódákra a tranyókat stb. de a fuzz fénykorában (60-as évek meg talán 70-es eleje) nem volt forgalomban meg ma se.
-
#28575
DonThomasino
veterán
DonThomasino
veterán
Egy ideális-jó akkus csavarozónak mennyi a nyomatéka?
12nm? -
Daneeka
senior tag
válasz
Phvhun
#28572
üzenetére
Nem is összehasonlításnak készültek mint leírtam. Amúgy összehasonlítás szempontból a legjobb az lett volna szerintem ha mindegyiken átküldtem volna ugyanazt az előre felvett tiszta gitár hangot hangkártyáról.
Egyébként FF témában, van egy "GE FF" meg "Si FF" nevű felvétel, (Fuzz Face AC125 és BC107 tranyókkal) ég és föld a kettő.
-
Lompos48
nagyúr
válasz
Daneeka
#28569
üzenetére
Nem szenvedésről szól a mese. Ha a hő nem távozik, akkor egyre jobban melegszik az egész cucc. Következik kondik kiszáradása, NYÁK megperzselődése, majd elégése, ami zárlatokhoz vezet és nem folytatom. A termelt hőt el kell onnan vinni. Az ellenállásoktól is.
Végülis te tudod mit akarsz és hogy csinálod meg.
-
-
Daneeka
senior tag
válasz
Lompos48
#28565
üzenetére
De ha a munkapont állító poti/trimmerrel fél tápon (jellemzően -4.5V-n) tartod akkor télen-nyáron ugyanolyan. (hőre érzékny a gainje)
Amúgy ez nem hogy nem legenda de még kettő ugyanolyan hangút is nehéz építeni.Illetve azt fontos még megjegyeznem, hogy jó részt olyan körülmények közt dolgoznak a fuzzokban/egyéb torz hangot generáló áramkörökben ezek a tranyók amikkel "mezei" villamosmérnökként nem találkozik az ember mert végig azt tanítják neki, hogy legyen a THD stb. mindnél alacsonyabb.
Ha annyira le lenne szedve a gain, hogy tisztán átmenne rajta a gitárjel, kvázi bufferként üzemelne akkor gondolom ugyanolyan lenne mindegyik de más arányban jelennek meg a harmonikusok a hanngjukban amikor torzulnak.
Van egy soundloudom amőgy ahova egymás után egy ültőben (végig ugyanúgy állt az erősítő meg a miksi (régi 6v6 csöves fender --> 70-es évekbeli celestion greenback, oktava kondi miksivel, olcsó interface, utómunka nincs) felvettem olyan 20 fuzz hangját, ha akarod meghallgathatod, asszem van benne 3 vagy 4 Fuzz Face is. Meg kb. 3 ugyanilyen áramkör más néven. Ezt régen magamnak csináltam referenciának, hogy ha keresek egy hangot akkor gyorsan végig tudjak szaladni ezeken, nem demosntrációnak szántam de most ide illik.
https://soundcloud.com/dptp2 (amikre azt írja, hogy 9 month ago, az mind fuzz teszt, a többi ilyen olyan minta, teszt ismerősöknek)
De amúgy csinálhatunk olyat is, hogy hangkártyán konzisztens jelet átnyomok rajtuk azt frekvencia analizálunk meg ilyenek, egész érdekes lehet, ha ráérek erre a hétvégén.
amúgy félreértés ne essék, direkt élvezem az értelmetlen legendák "levadászását" de néha oka van az alkatrész választásnak
-
-
Daneeka
senior tag
válasz
Lompos48
#28559
üzenetére
Ezt nem ajánlanám, ez nem a szokásos "használhatsz helyette..." áramkör, itt konkrétan mindegyik tranyóval máshogy szól, nem germániummal jó szarul ráadásul.
Amúgy viszonylag kevés ilyen van a gitár világban, többnyire az RC kapcsolásokon múlik minden de van egy két eset ahol a tranyón. (vagy pl. a Proco Rat-ben az opampon amibe valami régi szar a kötelező vagy ha most végig gondolnám, hogy mi mindent építettem akkor még hozhatnék pár érdekes példát) -
-
Daneeka
senior tag
Meg akarom úszni, hogy bordákat kelljen használni, ezért eröltettem ezt az ellenállásos dolgot. (nem is kénének az ellenállások ha lenne borda)
Még kissebb trafót is szívesebben vennék mint bordákkal szenvedni. (bár ami ide illik az 4-5 ezer körül van)
Nem próbáltam a nagy elektrolitok után kötni, meg amúgy is 25 voltosok, és elvileg ha nem lenne valami el&@#va itt akkor 27V körül kéne jönnie az egyenirányítókból ami meg gondolom árt nekik.(Meg amúgy is kb. 4 alkatrész lehet éríntett, nem lehet, hogy nem találom/találjuk meg a hibát
) -
Daneeka
senior tag
válasz
darvinya
#28552
üzenetére

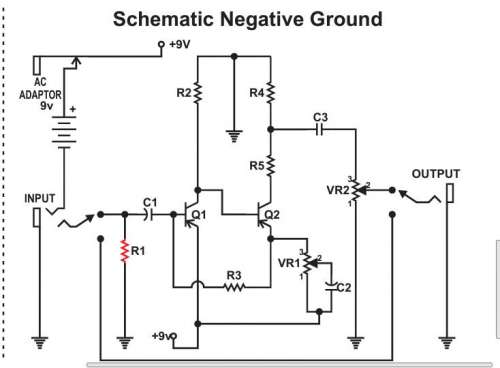

itt egy értelmesebb kép róla:
http://diy-fever.com/wordpress/wp-content/uploads/2012/09/fuzz_schem.png

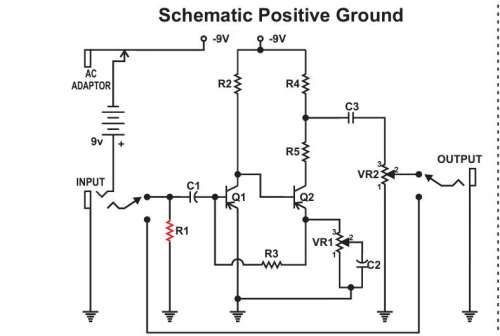

Amúgy énnelsőre egy negatív földes, szilikonos verziót építenék belőle, azt könnyebb felfogni ha ez az első amit csinálsz.
Itthon ő még kitben is árulja ezeket: http://www.ewr.hu/BIZ/FUZZ_SI.htm
(tőle vettem jó sok évvel ezelőtt az elsőt, azóta kb. mindent megépítettem gitáreffekt témában amit lehet/érdemes, msotanába analóg moduláris szintikkel molyolok, ez a táp is oda lenne) -
darvinya
titán
válasz
Lompos48
#28554
üzenetére
Igen ezért töröltem és hsz-t is töröltettem.
Hopp rossz kép a FuzzFace-nél, mert erről van szó.
Akkor így lekötve a jack-ek jó?
Jack In az elem negatív pólusa és a FuzzFace In össze van kötve.
A testet pedig Jack Out-on keresztül az erősítő biztosítja ami végig megy a Jack In -ig. -
Lompos48
nagyúr
válasz
darvinya
#28550
üzenetére
Értelmetlen! Elsősorban drágábbak. Másodsorban egy táphoz nem kellenek gyors diódák. Harmadszor az ellenőrzött lavina (controlled avalanche) tulajdonság általában sorbakötött (tehát leginkább nagyfeszültségű egyenirányító "oszlopok") diódák esetén fizetődik vissza. Utolsósorban, ha továbbolvastad volna az adatlapot, amit linkeltél, kiderült volna, hogy a VF paraméter akár nagyobb is lehet, mint a használt mezei diódák esetén:
@daneeka: a stabilizátoroknak szükséges minimális fesz. alá fog esni a feszültség.
Akkor majd cseréled a 47 ohmos ellállások értékét kisebbre.
-
Daneeka
senior tag
válasz
Lompos48
#28549
üzenetére
Ohm törvény előtt természetesen behódolok
Én inkább azért írtam ide hátha van valami ilyen "furcsa" jelenség ezekkel a diódákkal vagy más is járt már így a topikban és megoldotta valahogy (mittudomén szar volt a trafó vagy valami) és be tudná nekem írni hátha nálam is működne.
Amúgy ami igazán zavar, hogy ha rá lesz köve az a cucc aminek építettem ami 100-150mA körül eszik akkor már a stabilizátoroknak szükséges minimális fesz. alá fog esni a feszültség.
-
Daneeka
senior tag
Még az FF témához:
A legjobb FF-ek bizonyítottan 70hFE körüli első tranzisztorral és 130hFE körüli második tranyóval mennek, alacsony leakage.(ez nem tudom mi magyarul) mellett. Ilyen tranyót nem igazán lehet már szerezni, musikding.de (német webshop) vagy orosz tranyókat érdemes venni ebayen.
Ja és germánium tranyók. A második tranyó kollektor ellenállása helyett érdemes trimpotit tenni és addig tekergetni amíg -4.5V-t mér az ember.
Ezekből amúgy építettem germánium meg szilikon tranyósból is jó sokat, a BC107 vagy BC108 tranyós nem rossz (Gilmour használta állítólag), de általában egyik szarabb mint a másik, kivéve ez a válogatott hFE-jü, bias állított darab.
(ezekkel amúgy olyan lesz mint pl. az analogman sunface amit pár évvel ezelőtt még több száz dollárért mértek)
-
-
Daneeka
senior tag
válasz
darvinya
#28539
üzenetére
Fuzz Faceből vagy 10 félét csináltam, ennek a szarnak az a lényege, hogy a föld pozitív potenciálon van. (kb mintha megcserélnéd az elemet.)
Tehát ami -9v jellel megy az a föld/nulla egy laposelemen, ami meg föld jellel az meg a 9v.
Az a nyil szerü cucc a jackeknél a true bypass kapcsolást jelenti. Lényegében az input a C1 és az R1 találkozásánál van, az output meg a hangerő poti közepén (2-es láb)
-
Daneeka
senior tag
Szobahőmérsékletnél kezdte így szerintem, de kikapcsolhatom azt lehűthetem bár nem hiszem, hogy van értelme mert lemértem kikapcsolva melegen (egyből kikapcs után, nem hűlt semmit se kb.) és maximum 1ohm-mal térhetett el az értéke.
Amúgy az ellenálláson olyan 4 volt esik, kb. 17,5 jut a stabilizátorokra. Ez rendben van.
De miért nem 27 voltot mérek az ellenállás előtt?
Olyan mintha valami gáz lenne a diódáimmal. Nem jó ez a dióda egyenirányítani?
-
darvinya
titán
Nem ez egy FuzzFace(Hendrix).
De már kezd kirajzolodni.
Jack In az elem negatív pólusa és a FuzzFace In össze van kötve.
A testet pedig az erősítő biztosítja.Hmmm…de akkor a pickup -ot mi táplálja, akkor ez sem jó.
(#28543) Lompos48
Igazad van, ahhoz min.160° kellene.
(#28539) ebben tudnál segíteni.
-
Lompos48
nagyúr
válasz
Daneeka
#28540
üzenetére
Ha a 19V biztos és közvetlenül a hídon mérsz 21V-ot, akkor valahol hibázol. A 47 ohmos ellenállás 60mA áramnál mindössze 2.8V-ot eszik meg. A csúcsok 26.8V-ot jelentenek, amiből 2 soros diódán kb. 1.4V esik. Ha az ellenállás után méred, akkor is maradnia kellene 26.8-2.8-1.4, azaz 22.6V. Ha ez nincs meg, akkor vagy a 19V nem pontos, vagy az áram nem 60mA.
@darvinya: Ellenállásérték 5ö fokos hőmérséklet esetén közel nem tud ilyen változást produkálni.
-
Daneeka
senior tag
Építettem egy ilyesmi tápot módosításokkal:
A leglényegesebb különbség, hogy rögtön egyenirányítás után van egy soros 47ohmos (8W) ellenállás, hogy rajta is vesszen némi feszültség ne csak a stabilizátorokon, így nem kell a fesz. stabilizátorokra borda.
Viszonylag túlméretezett trafóval használom, egy régi projektből maradt, 150VAC, 2X19V 3,94A.
Most csak áganként 60mA-t szedek róla. (6db LED/ág, elsőre soha nem kapcsolom rá a cuccot hátha valamit elrontottam forrasztás közben)Nos az a problémám, hogy egyenirányítás után 21VDC jön belőle mikor 27VDC körül kéne lennie. (19x1.414) A trafóból 20VAC-t mérek kijönni (19 helyett) de rögtön a diódák után 21VDC-t.

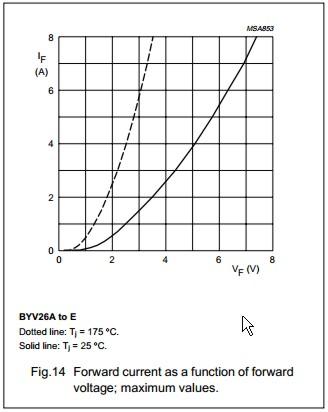

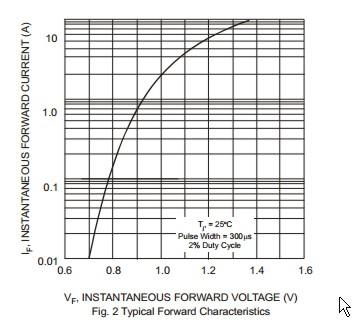

UF4001 diódákból csináltam a hidat, szerintem nem kéne ilyen sok fesz-t ejteniük. (datasheet szerint low voltage drop cucc, 1V-t írnak)
Mi lehet a gáz?
(egyébként a regulátorok szobahőmérsékleten futnak, annyi jön ki belőlük amennyi kell, a két 8W-s ellenállás olyan 50 fokos lehet)
-
PHM
addikt
válasz
moha21
#28533
üzenetére
Sajna nem igazán vagyok járatos a szünetmentes tápok lelkivilágában,
de tudok olyan esetről, amikor a legyengült akkut kicserélve a táp nem
volt hajlandó elindulni többé.
Ez lehetett fatális véletlen, vagy akár a "tervezett elavulás" műve is.
A mai technológiai szinten egyszerű kivitelezni... -
#28531
darvinya
titán
vodkaboy22
#28528
darvinya
titán
válasz
vodkaboy22
#28528
üzenetére
-
#28530
Lompos48
nagyúr
vodkaboy22
#28528
Lompos48
nagyúr
válasz
vodkaboy22
#28528
üzenetére
LM358
-
PHM
addikt
válasz
darvinya
#28527
üzenetére
Nevetni fogsz, pont nemrég találkoztam egy ilyennel.
A 2 akku annak rendje és módja szerint be lett rögzítve egy lemezzel,
majd ezt a lemezt nemes egyszerűséggel több helyen fixálták.
Ponthegesztéssel, véglegesen.
(Csavarokkal is rögzíthető volt.)
De amúgy konkrétan arra gondoltam, hogy ha mondjuk meghal az akku
a szünetmentesben, nem biztos, hogy elég annak a cseréje.
Tudatni kell az elektronikával is, hogy akkucsere történt.
Ez pedig ugye házilag nem megy. -
#28528
vodkaboy22
addikt
vodkaboy22
addikt
Ne5532-őt dupla műverősítő mivel tudok helyettesíteni papírforma szerint? Kapcsolásban kimeneti áramadó szerepe van csak (invertáló bemenetre van a jel kötve 1k keresztül, kimenet visszakötve nem invertáló bemenetre és kimenet után kondenzátor aztán kimenet.)
Minimum 20mA output +12V - GND táp van jelen. Mire lehetne cserélni? -
#28526
PHM
addikt
DonThomasino
#28524
PHM
addikt
válasz
DonThomasino
#28524
üzenetére
Nem egyformák a szünetmentesek, de nagyjából ezekből állnak:
- trafó
- egyenirányító, stabilizátor a vezérlő elektronikának, akku töltő
- vezérlő elektronika, akku(k)
- inverter
- trafó - és ezzel a kígyó a farkába harapott, ugyanis ez a trafó
egyúttal a felsorolás első tagja is.
Tapasztalat és gyakorlat nélkül én nem nyúlnék egy szünetmentesbe.
Gyakorlatilag ott tartunk, hogy már az akkucsere sem mindig oldható
meg házilag. -
#28525
Phvhun
őstag
DonThomasino
#28524
Phvhun
őstag
válasz
DonThomasino
#28524
üzenetére
van benne egy táp meg egy jó nagy adag antiszünet
-
#28523
PHM
addikt
DonThomasino
#28522
PHM
addikt
válasz
DonThomasino
#28522
üzenetére
igen.
-
#28522
DonThomasino
veterán
DonThomasino
veterán
Egy szünetmentes tápegység elektronikája bonyolult szerkezet?
-
Bari
Modder
válasz
darvinya
#28520
üzenetére
Az USB portos kütyü sajnos az eredeti formában nem jó, mivel a monitorok tápellátását a pc-vel közös 12V-os táp látja el (+paneltáp). A minitorok ki be kapcsolását azt megoldottam, egyedül a lepihenéskori kikapcsolással van gond. Azt usb-n szoftver segítségével tudnám a kütyübe csatlakozó eszközöket kapcsolgatni?
-
Bari
Modder
válasz
Jim Tonic
#28509
üzenetére
Szia
Ezt az USB portot dolgot kifejtenéd? A monitorok géppel egyidejű be és kikapcsolását megoldottam, mivel a géppel egy közös tápról mennek, amikor bekapcsol a gép megkapják a tápfeszültséget, kikapcsoláskor meg elmegy a 12V-os betáp a számukra, egyedüli gondom, mikor az energiatakarékos mód miatt x idő után a gép utasítaná a monitort hogy kapcsoljon ki, akkor csak no signal üzenetet látok a kikapcsolás helyett. Ezeket a monitorokat eredetileg játékgépekbe szánták ( póker/félkarúrabló ilyesmi) így nincs szükség energiatakarékos módra, ezt szeretném pótolni valahogy. Jelenleg annyit tudtam tenni, hogy kikapcsoltam az energiagazdálkodásnál, hogy x idő után kikapcsoljon a monitor.
-
darvinya
titán
válasz
Lompos48
#28513
üzenetére
Ha altatásba(készenlétbe) teszem a gépet vagy a monitort akkor lekapcsolja.
Készenlét a gépen: billentyűzeten van 3 gomb(ebből most 2 fejből tudok, mert telefonról fórumozok) power, sleep.
Ha a sleep -et nyomok akkor nem kapcsol ki a gép, de a monitor, vinyót, és a ventilátorokat lekapcsolja és csak power LED villog.
Ez az altatás (sleep).A monitor altatása: mikor X idő után az Op. rendszer lekapcsolja.
De nem jel megszakítással, hanem egy szignál jellel.
9 PIN-esnél pl: van 5V(be) vagy nincs 5V(Ki)
De az előző hsz-ben lévő X idős móka nem érvényes.
Azaz ki-bekapcsolhatjuk és van kép, de nem az Op. rendszeré.15 PIN-esnél meg már ecseteltem előző hsz X idős móka.
-
-
darvinya
titán
válasz
Lompos48
#28511
üzenetére
Abból indultunk ki, hogy a monitor nem kapcsol le.

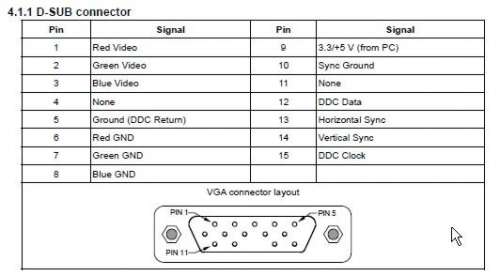

15 PIN-esnél azon 3.3V-5V között jelet küld a monitornak, hogy mit tegyen.
Kapcsoljon ki vagy be, stb.Pl: a monitorom és a gépem viselkedése mikor mindkettő nem kap 220V-ot.
Monitor bekapcsolt állapotban újra kap 220V-ot gépjel nélkül, szín beállítási képet ad és sárgán világít a LED (azaz készenlét).
De a gép megkapja a 220V-ot, ekkor beindul gép ellenőrzésre és bekapcsolja addig a monitort (zöld LED), de nincs kép.
Azaz nem indítja be a valóban a kijelzőt.
Az ellenőrzés végeztével lekapcsolja (sárga LED).Mikor használat közben otthagyom és kikapcsolom monitort, de elfelejtem kikapcsolni a X idő után kapcsolja le a monitort.
Akkor hiába kapcsolom vissza nem kapcsol be, mert a gép nem küldött jelet a bekapcsolásra.
(evvel már jó párszor szívattam meg magam, hogy ekkor mi lehet a baja )Erre írtam, hogy nem mindegyik monitor tudja ilyen jelzéseket kezelni.
-
darvinya
titán
válasz
Lompos48
#28508
üzenetére
Ha altatásba(készenlétbe) teszem a gépet vagy a monitort akkor lekapcsolja.
De nem jel megszakítással, hanem egy szignál jellel.
De ezt csak azok a monitorok képesek fogadni, amik gép felé letudják közölni a paramétereit.
Ez a 15 PIN-esre vonatkozik.
A 9 PIN-es az a jel megszakítos. -
Lompos48
nagyúr
Én ebból indultam ki:
ami a monitor dokumentációjából van. És feltételeztem, hogy azt akarod, hogy a 2 monitort valami "leoltsa", ha a PC-t leállítod. Erre hasznos lett volna a 9. láb, mert arról szerintem a PC kikapcsolásakor eltűnik a feszültség. Altatásnál nem tudom mi történik. Azt is meg kellene mérni. De mivel a PC csak alszik, valószínű a feszültség marad.
Én a vezérlőhöz nem szívesen piszkálnék hozzá.
-
Bari
Modder
válasz
Lompos48
#28493
üzenetére
Szia
Ma végre eljutottam oda, hogy megmérjem a gép dsub kimenetét. Kikapcsolt állapotban a 12-s 15ös lábon található minimális feszültség, kb 0,2-0,3V, ha bekapcsolom a gépet, akkor 5V mérhető mindkét lábon. Ha az energiatakarékos beállításoknál beállítom, hogy 1 perc után kapcsolja ki a kijelzőket, akkora "kikapcsolás" utrán a feszültség ugyan úgy megmarad ezen a két lábon.
Az LCD elektronikáján egy ST által gyártott vezérlő ic van az alábbi feliratokkal:
ST AC
5766-LF
95825002
APMH9
TWN AV 838 -
mezis
félisten
A fogyasztás mérőd bizonyára szinuszos feszültség alakhoz mutat (közel) pontos fogyasztást.
Az akkuk feszültsége sokat eshetett (megmérhetnéd) ilyen nagy áramfelvételnél, az inverter meg bizonyára "követi" a primer oldali feszültség csökkenést. Az inverter kimenő feszültségét is mérhetnéd, bár itt inkább csak a viszonyítás lehetséges, megint csak a "nonsinus" görbe miatt. A fogyasztás mérőknek szokott lenni feszültség mérő üzemmódjuk is.
50-100 W-os hagyományos izzóval mik a tapasztalatok ?
-
sgery
őstag
Sziasztok!
Még mindig az inverterről működő mikróval kapcsolatban írok.
Utoljára úgy volt, hogy az inverter az meghalt. Valóban kuka lett, kicserélte az eladó (ez korrekt tőle, hiszen nem bolti garanciás kütyüről beszélünk - ellenben azt sejteti, hogy ő fillérekért vette) az új most megint megy.
Namármost, bedobtam egy 700W-os mikrót rá, ami itthon 1150W-ot vesz fel, mikor ott mértem ki csak 350-400W között írta a fogyasztásmérő. A mikró működik, de jóval lassabban melegít, pont úgy 1/3-át mondanám a normális működésének (tehát viszonylag arányos a kettő).
Attól lenne, hogy az inverter túl gagyi és gyenge hozzá?
Rádugtam flexet, fúrót (700-800W-osak) mentek rendesen, azok 200-300W-ot vettek fel, de pl. mikor a 300W-os inverterembe dugom az be se indítja őket.
Az eladót is megkérdeztem, mondott valamit ami nekem kínai, mert nagyon nem értek én az ilyen dolgokhoz, így aztán nem tudom mi az igazság. Szerintetek? -
Lompos48
nagyúr
válasz
darvinya
#28498
üzenetére
Nemcsoda, hogy lassan minden kinyír.
Ennyi torzítással nem nyír ki az semmit, csak RANDA.
50Hz inkább zaj hullámforma mintsem szinusz.
Rosszul értelmezed a képet. Az alsó a hálózati hullámforma, a felső pedig - mint írja is - a FFT (Fast Fourier Transform), ami a spektrális komponenseket mutatja.
Bár ők drágák... Valami kis szerszám kereskedést keres az olcsó
A táblázatban nem szerepel.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
)
(Csavarokkal is rögzíthető volt.)
Új hozzászólás Aktív témák
Hirdetés
ekkold- Proxmox VE
- Személyesen Zuckerberg toborozza a szuperintelligenciát építő AI-csapatot
- OFF TOPIC 44 - Te mondd, hogy offtopic, a te hangod mélyebb!
- TCL LCD és LED TV-k
- Geri Bátyó: B550 szűk keresztmetszet, de mi és miért?
- Elektromos cigaretta 🔞
- Ingatlanos topic!
- Apple MacBook
- Kuponkunyeráló
- Linux Mint
- További aktív témák...
- BESZÁMÍTÁS! GIGABYTE AORUS MASTER RTX 3070 8GB GDDR6 videokártya garanciával hibátlan működéssel
- Telefon felvásárlás!! iPhone 12 Mini/iPhone 12/iPhone 12 Pro/iPhone 12 Pro Max
- ÁRGARANCIA!Épített KomPhone Ryzen 5 7600X 32/64GB RAM RX 9070 16GB GAMER PC termékbeszámítással
- AKCIÓ! Lenovo Legion Slim 5 Gamer notebook - R7 7435HS 16GB RAM 1TB SSD RTX 4070 8GB GDDR6 WIN11
- BESZÁMÍTÁS! ASRock B85M Pro4 B85 chipset alaplap garanciával hibátlan működéssel
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
