Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#29200
moha21
veterán
DonThomasino
#29199
moha21
veterán
válasz
DonThomasino
#29199
üzenetére
"Tudom hogy aktív PFC PC tápok csak
valódi sinuszossal hajlandóak működni."Ez így ebben a formában nem teljesen igaz, APFC-s tápok közt is van amelyik megy kvázi sin-el.
"Ha bármilyen más háztartási eszköszt próbálok róla üzemeltetni
annak elég a kvázi sinusz?"Ez a kérdés megint összetettebb ,mert pl. egy izzónak, LED-nek stb gyakorlatilag mindegy jó a négyszögjel is, szinuszra terezett induktív fogyasztóknál ( nagyobb Tr., motor ) már gondot okozhat.
-
#29199
DonThomasino
veterán
DonThomasino
veterán
Szünetmentes tápegységeknél van ez bizonyos olcsóbb kvázi sinuszos
és drágább valódi sinuszos változat. Tudom hogy aktív PFC PC tápok csak
valódi sinuszossal hajlandóak működni.
Ha bármilyen más háztartási eszköszt próbálok róla üzemeltetni
annak elég a kvázi sinusz? -
fero02
nagyúr
Igen, de azok még a tartósság jegyében készültek. Ellenben a mostani készülékek zöménél számított élettartam van és erősen arra hajtanak, hogy még a gari időt kibírja, de utána mihamarabb hulljon be -> fogyasztói társadalom. Arról nem is beszélve, hogy mondjuk pl 1 millió legyártott monitor tápjaihoz vásárolt kondik ára esetén súlyos összegekről beszélhetünk a hitvány minőségű és korrekt minőségű példányok esetén...
-
biker
nagyúr
válasz
fero02
#29195
üzenetére
a kisnagyfa..omat bírta jól
A gyereknél az az erősítő üzemel most, amit én kaptam fatertól ,mikor 14 éves voltam (ennek 22 éve), és azt fater a szekrény mélyéről vette elő, mert megépítette 10 évvel azelőtt, lemezjátszóhoz, de lett új helyette, akkor az ma kb 35 éves cucc, eredeti felállásban szól.
Na az kondi volt, ami benne van, nem ilyen kerek szarkupacAz én nagy erősítőm végfoka új, de az előerősítője konkrétan 94-ben épült, hibátlan, és gyönyörűen szól.
-
#29192
Lompos48
nagyúr
vodkaboy22
#29191
Lompos48
nagyúr
válasz
vodkaboy22
#29191
üzenetére
...pont tudom, hogy a tesco-s szatyornak már csak 20-30 év kell ...
És azt tudod-e, hogy 20-30 év múlva lesz-e Tesco, amin számon lehetne kérni ezt a becslést?
Az smd- hiba meg gyártástechnológiai hiba...
Én se mondtam/írtam mást.
...sok és megbízható élettartamú eszköz gyártása sok a nagyon sok hibás ezért sok garis termék ára is sok...
A gyártás esetleg sokba kerül, az ára pedig mondjuk legyen magas, vagy kerüljön sokba.
-
#29191
vodkaboy22
addikt
Lompos48
#29188
vodkaboy22
addikt
válasz
Lompos48
#29188
üzenetére
Barátom lebomló polimerekkel foglalkozik és pont tudom, hogy a tesco-s szatyornak már csak 20-30 év kell
katalizátorral 15 év is sok neki De más helyeken is használnak már ilyen alapanyagot fogyóárú termékek polimer anyagaként.
Az smd- hiba meg gyártástechnológiai hiba és megsporolták az AOI a gyártósorról (automated optical inspection) és így selet kerülhet ki... Ez bevan kallkulálva a gariba Tudod a nagyon sok és megbízható élettartamú eszköz gyártása sok a nagyon sok hibás ezért sok garis termék ára is sok és a kettőnek van középen egy minimum pontja ahol a 2 görbe metszi egymást, na erre törekednek a cégek! -
atesss
addikt
válasz
didyman
#29184
üzenetére
Itt a kép mostani elektronikáról:
Többi kép: [link]Tudom hogy pazarlás hosszú távon, de ha nem hajlandóak előre egy kb. fél-egy éves várható költséget kiadni egy hosszú távon költség nélkül működő megoldásra, akkor marad ez a megoldás.
Az a gond, hogy egy ilyen komolyabb kapcsolással járó munkámat nem fizetik meg...
És itt nem csak a tervezésről van szó (azt ha van időm, még akár ingyen is megcsinálom, mert érdekel), hanem a kivitelezésről (nyák gyártás/próbanyákra összerakás) + mechanikai beépítés.
De ha tudsz egy fizikai méretében valamivel kisebb előtétet ajánlani, és egy kapcsolást a Step-Up konverterre, akkor lehet róla szó.De abban biztos vagy hogy min. ezt a 60-70 órát kibírja ezzel a kapcsolással a fénycső ?
És a kapcsolgatások száma ? Az milyen mértékben csökkentheti ennél a kapcsolásnál a cső élettartamát ?Ha vesznek, akkor kérek kipróbálásra egy teljesen új darabot, rárakom egy 5V-os tápra, és megnézem naponta hogyan áll a fénycső. Pár nap alatt kiderül hogy milyen is ez az elektronika.
A kapcsolgatásokat meg nem tudom hogyan szimuláljam, nincs kedvem egy idővezérlést írni hozzá.
Meg mi lenne a reális (hány kapcsolás/óra; és milyen eloszlásban), azt is nehéz kitalálni. -
-
darvinya
titán
válasz
Lompos48
#29185
üzenetére
Hát nem is tudom hmm.
Azért elég érdekes, hogy reklám szatyor módon bomlott le a hangszóró membrán az én Samu tv-mben.
2008-as gyártmányú.
Az is érdekes, hogy egy smd ellenállás és kondi magától leesik magától, színeződés sincs.De azért elég durva lenne, ha tényleg feltatálták volna amit mondasz.
(#29186) kjani18
-
Lompos48
nagyúr
válasz
darvinya
#29181
üzenetére
Ez, így, tervezést, általánosítást mérlegelve... egy marhaság.
Majd, ha felfedezik a PAERROM-okat (Programmable AntiElektron Release Read Only Memory), akkor azok majd időzítve eleresztik a tárolt antielektronokat, amik mindent megsemmisítenek. Ezt holnap kellett volna írnom. -
atesss
addikt
válasz
didyman
#29182
üzenetére
Jónak tűnik az ötlet amit mondasz, de szerintem kicsit túlzás már.
Csak sajnos a köztes állapot meg lehet nem létezik.
Igazából ha olyat sikerülne összehozni, ami mondjuk 60-80 órán át tudja üzemeltetni úgy a fénycsövet, hogy a fényerejének a 60%-a megmarad, az már elegendő lenne nekem.De amúgy tetszik az ötleted, csak ez az előtét már valószínűleg nem fér el a dobozban...
Na meg azért az 5V --> 320V step-up konverter sem tűnik annyira egyszerűnek.
Tudsz egy példakapcsolást mutatni ?
Másik hogy 320V-os feszültséget sem szívesen használok. Mondjuk itt az áramerősség nem nagy, de azért akkor sem szerencsés. -
didyman
őstag
válasz
atesss
#29178
üzenetére
Az szokott lenni, valami egyszerű kis önrezgő cucc. Az a baj, hogy lehet bonyolítani, ami a csöveknek nagyon jót fog tenni, tehát hosszabb távon megéri. :-) Előtétnek ECG: http://www.cp-lighting.co.uk/Osram-QT-ECO-1X4-16-220-240-L_2 Ezt remélhetőleg lehet kapni a Lehel tér mögötti Osram boltban is. Ezek az előtétek hajthatóak akár DC-ről is, egyszerű konstrukciók, és jók. Nincs bennük aktív PFC, és nem használják a hálózati frekit semmire sem. Ehhez kell gyártanod egy faék egyszerűségű stepup konvertert, ami alkot 320V körüli (290-350V) DC-t neki. Nem tűnik ésszerűnek, de: vagy veszel egy normális előtétet készen, ami tuti jó a csövekhez, ezzel vastagon spórolva a csövek cseréjén, vagy nézel egy egyszerű, de még mindig visszacsatolás nélkül, ki tudja, milyen munkapontban üzemelő, de precízebb kapcsolást, amivel ugyanúgy nem lesz előfűtés (ami a gondolom, állandó kapcsolgatások miatt kiemelten fontos az élettartam tekintetében), de talán a csöveket jobban kezeli, mint a gyári. A legtöbb ilyen kapcsolást úgy szokták reklámozni, hogy életre kelti az elhalt (szakadt katódú) csöveket, de hidd el: Ezek ugyanúgy nem jók a csöveknek, a legtöbb elemes fénycsöves lámpában látható kapcsolásnak pont ez a jellegzetessége, mint azoknak, amikkel most is kénytelen vagy nyűglődni. Egy tisztességes, fénycsövet jól kezelő kapcsolás sajnos nem ilyen egyszerű, ezért merném ajánlani a kész megoldást, egyszerű lelki világú inverterrel megfejelve, ha ennyire ipari az alkalmazás és a dobozba is ennyi energiát fektettek, akkor szerintem érdemes elgondolkozni rajta.
-
Lompos48
nagyúr
válasz
atesss
#29174
üzenetére
...Ez baromi jó is lett, de az egyik probléma, hogy kevés a fényerő....
Utána kellene nézned, hogy a plexi milyen spektrumot ereszt át. Csak azért mert - ugye - ablak mögött nem lehet napozni (nem engedi át az UV-t) ugyanakkor ha IR mozgásérzékelő elé üveglapot teszel a legtöbb nem fogja észlelni a mozgást (tehát az IR spektrumnak se engedi át valamelyik részét).
-
atesss
addikt
válasz
didyman
#29176
üzenetére
Hát hogy egyszerű a kapcsolás az nem kifejezés...
Csodálkoztam is hogy hogyan tudja ellátni a feladatát.
Ezek szerint lehet hogy így...
Félvezetőként egy darab tranzisztor van benne, ezen kívül pár ellenállás, két nem pol. kondi, egy el-ko, meg a porvasmagos nagyfrekv trafó.
De mindjárt csinálok egy képet róla.Táplálás: 4db ceruzaakksiról. Amik ráadásul sokszor elég szar állapotúak (legtöbbször fél órás gyorstöltőben töltik, teljesen rendeszertelenül; fóliája leválik - így néha rövidrezáródik, stb...).
A helyzet az, hogy igazából nem maga a 360nm-es UVA középtartomány kellene.
Sajnos a plexi ezt a tartományt elég erősen szűri (próbám: bankjegy - pl. 500Ft-os).
Amire igazából kellene, az néhány UV-filccel írt felirat.
Sajnos mérőeszközöm nincsen rá, de sejtésem szerint ez olyan 400nm körül lehet, és ezt már nem szűri észrevehető mértékben a plexi.
Érdekes, hogy hogyhogy ennyire "csúcsos" a plexinek a hullámhossz karakterisztikája, de ez a tapasztalat.De ez a plexilap majd cserélve lesz, egyrészt vékonyabbra (a műszerdoboz kialakítása miatt a 8mm vastagságának a felét egy kis darabon be kellett süllyesztenem. Brutális munka volt, és még így sem tökéletes.).
Másrészt pedig olyanra, ami teljesen átengedi az UVA-t.
De lehet inkább polikarbonát lesz, az állítólag UV-álló és UV-transzparens; ezen kívül karcállóbb és erősebb (bár ridegebb), mint a plexi. De jó lenne az UV-áteresztésre inkább valami konkrétum is (spektrális eloszlás görbének hívják ezt? )
Csak olyan boltot próbálok épp keresni, ahol ilyen ~156*38mm-es (meg van a pontos méret a múltkori rendelésből, ezt csak kb.-re mondom most) darabot "anyagárban" kivágnak nekem.
Mivel amilyen plexist eddig találtam ott mind úgy van hogy minimális vágási/rendelési érték: 1300Ft; vagy 1500Ft. Pedig az anyagköltség + a cm-alapú vágási költség ennek harmada se lenne. -
didyman
őstag
válasz
atesss
#29174
üzenetére
Az a 10-15 óra nagyon kevés. Egy ilyen cső fizikai élettartama 8000 óra körül van, az UV-t szűrő fénypor az ilyen speciális UV-csövekbven pedig kb. 1000 órát biztosan tud, az újabb csövekben pedig a teljes élettartamot kiszolgálja. Persze márkás csövekről beszélünk, nem a legalja FSL meg nevenincs termékekről, de párszáz órát azoknak is illik menniük hibátlanul. Ha a cső egyik vége feketedik, akkor szinte biztosan a meghajtó elektronika ludas. A csőről tudni érdemes, hogy a katódok aszimmetriája miatt némileg egyenirányítani hajlamos (azaz egyik irányban jobban vezet), ez a katódmassza eróziójával (ez a feketedés, amit látsz rajta) fokozódik, míg végül az érintett katód szinte teljesen megszűnik emittálni elektront (hagyományos előtéteknél ekkor vibrál a cső, illetve pislákol, vagyis állandóan újragyújt, mivel ebben a periódusban a cső feszültsége már akkora lesz, hogy a gyújtó égési feszültségét meghaladja, és ezt csinálja addig, amíg el nem ég a katód, vagy be nem sül a gyújtó). Ezt az egyenirányítási hajlamot az előtétnek kell kompenzálnia kellően áramgenerátoros meghajtással (így mindkét félperiódusban közel azonos áram folyik a csövön). A feketedés azt jelzi, hogy a csőre vagy DC feszültség kerül (amitől rohamosan öregszik, hiszen csak az egyik katód kap időben nagyobb terhelést, kvázi túlhajtott lesz), vagy a szinuszos kimenet inkább feszültséggenerátoros jellegű, ami miatt a csövön megjelenő jel aszimmetrikus. Sajnos az olcsó előtéteknél ezekkel nem lehet mit kezdeni, egyszerű kapcsolások, nem alkalmasak megfelelő táplálásra. Elemről kellene táplálni? A plexi lap mennyire ereszt át UV-t (a BLB cső UVA-t enged át, az UVC a germicid lámpák, a porozatlan higanygőz sugárzók területe)
-
atesss
addikt
Üdv !
Egy hordozható, UV(-C) fényt kibocsájtó lámpát szeretnék átépíteni.
Ezidáig ilyet [link] használtunk, de ez mechanikailag nem elég stabil, ütődik, dobálják, leesik; így eléggé hamar tönkremegy mechanikailag.
Ezért megcsináltam egyet saját ütésálló házba, egy fém műszerdobozba, plexi előlappal, saját kapcsolóval, egy besüllyeszthető elemtartóval, normális T5 foglalattal, stb.
Ez baromi jó is lett, de az egyik probléma, hogy kevés a fényerő. Reflektorként azt használtam, ami gyárilag van ezekben (kb. alufólia szerű; egy méretre vágott fehér/tejszínű műanyag lapra ráragasztva), szóval az elvileg ok lenne. Bár mondjuk nem teljes irányú a reflektor, hanem csak hátul van.
Ezt igazából képről lehetne látni, majd csinálok róla; és úgy egyértelmű lesz mire gondolok.De az elektronika és fénycső maradt az eredeti - és - sajnos utólag gondolkozva - lehet hogy pont ez a probléma.
A tönkrement lámpákat megnézve (össz. van vagy 20-25db, változóan romos állapotban...) úgy tűnik, hogy az UV-csövek is elég szar állapotban vannak. Persze lehet hogy a tönkremenetel határán a rossz érintkezés miatti gyakori ki-bekapcsolás miatt; de azt kétlem hogy az a kb. 15 amit eddig kipróbáltam mind így ment volna tönkre.
Inkább 2 dolog lehet:
- hulladék minőségű az UV-cső. Bár hogy olyan kb. 10-15 üzemóra alatt a fejeléseknél 1-2 centis feketedés - és ezzel együtt az össz fényerőben min. 50-60%-os csökkenés legyen, az még akkor is túlzás.
- szar az elektronika, és gyakorlatilag túlhajtja a fénycsövet.
Utóbbit hogyan lehetne mérni ?
Sajnos az elektronikus előtét miatt a ~30kHz-et nem tudom multiméterrel mérni...Az UV-cső ilyen (nem mértem le a mérteket pontosan, de 99,9%): [link]
(Mármint minden bizonnyal nem márkás kivitelben...)
Mint kiderült, ezeket a bankjegyvizsgálókban lévő fénycsöveket Blacklight Blue-nak hívják (BLB), itt egy katalógusban: [link] (4. oldal)Gondolkoztam egy UV-ledes megoldáson is, de az távlatabbi dolog; először ha már nem kevés munkával megcsináltuk ezt az UV-csövest, ebből kellene valami "tartósan gondozásmentes" megoldást kihozni.
-
biker
nagyúr
Ti lattatok mar olyat, hogy elhalkul egy tv?
Van egy samsung 2032mw lapostv, a hangszabalyzo 0-100 kozt allithato
Kb fel eve kuzdok vele, egyre halkabb
Konkretan 0-15 koztig hangosodik, mint korabban, onnantol 100-ig szinte semmit nem hangosodik
Minden forrasrol igaz, hdmi, antenna, digibox scartja, tokmindegy -
#29172
mezis
félisten
MasterMark
#29161
mezis
félisten
válasz
MasterMark
#29161
üzenetére
A polaritásra figyelj !
(Egyszer már találkoztam valami hasonló szerkezettel, nem volt jó neki a "szokásos" polaritással bekötött dugó. Szerencsére nem ment tönkre, csak nem szólt, amíg meg nem fordítottuk.
) -
-
Desmond74
tag
válasz
MasterMark
#29161
üzenetére
Mondjuk ezek a dugasztápok, hamar lehorpadnak terhelés hatására, elég lenne egy dejódát kötnöd a kábelbe, de azt kissé méretezd túl, attól még a nyíitóirányú feszültsége marad a szabvány.
-
#29161
MasterMark
titán
MasterMark
titán
Köszi szépen, akkor simán az adapter kábelére a pozitívra forrasszam rá sorba?
szerk.: Köszönöm mindenki.
-
#29160
PHM
addikt
MasterMark
#29156
PHM
addikt
válasz
MasterMark
#29156
üzenetére
LM317, kis hűtőborda, + pár alkatrész és meg van oldva a problem.
Akár egy kis próbanyákon is kivitelezhető.
Megáll a kezedben a forrasztó páka?
Mert ha igen, kis pénzből magad is megoldhatod.
De ha a 9V-os adapterrel sorba kötsz 2 Si egyenirányító diódát,
az is megteszi. Ha jól sejtem, ez a szinti elemről is megy, azok pedig
nem olyan érzékenyek a tápfeszültség pontos értékére.(#29157) Lompos48: Már megint megelőztél.
Mit szedsz? Én is kérek!(#29161) MasterMark: Jaja, ahogy mondod. Ügyelj a polaritásra.
-
#29157
Lompos48
nagyúr
MasterMark
#29156
Lompos48
nagyúr
válasz
MasterMark
#29156
üzenetére
Ha a 9V-os adaptered tud 2-300mA-t, köss sorba 2 darab 1N4007-es diódát, azok megesznek 1.5V-ot.
-
Lompos48
nagyúr
válasz
darvinya
#29152
üzenetére
Ha a fogyasztód nem egy ellenállás vagy fix ellenállásértékkel rendelkező valami (izé), hanem bármi, ami szól, világít, táncol stb, akkor a fogyasztott árama nem állandó. És ahogy ez az áram változik úgy változna a kimeneti feszültség is az ajánlott megoldásoddal.
Ha egy 4.5V-os Zener diódát ajánlgattál volna, az már közelebb járt volna a helyes(ebb) megoldáshoz, nyitott kérdés csak a teljesítménye meg hűtőbordája maradna. -
Desmond74
tag
Látom ez egy szinti.
Dunsztom nincs mennyit kajál egy ilyen szerkentyű, de minnél több áramot vesz fel, annál nagyobb teljesítményű ellenállat kellene a 12 voltos táphoz..., mivel egyre többet kellene elfűtenie.
A javaslatom az, nézz szét híradástechnikai boltokban, van bőven választék, mindenféle használt, vagy bontott dugasztápból, ha nem megy, adok konkrét címeket!
-
#29151
MasterMark
titán
MasterMark
titán
CASIO SA-11 -hez kellene, nincs ráírva, csak hogy 7,5 Volt.
-
Desmond74
tag
válasz
MasterMark
#29143
üzenetére
Veszel egy másikat, egy alkatrész boltban, persze az áramerősségre figyelj, nem tudom, mihez kellene.
Mondjuk ezeket az olcsó adaptereket, ha szkóppal megnézzük, az érdekes, ne is nézzük meg inkább, mi jön ki belőlük egyenfesz néven...
![;]](//cdn.rios.hu/dl/s/v1.gif)
-
darvinya
titán
válasz
Lompos48
#29146
üzenetére
A teljesítmény nem volt írva, de gondolom nem fogyja megterhelni 5A-ral, mint a spotlámpa.
Előző gondolathoz
-Annyit még hozzá tennék, hogy anno művészien voltak nyákok rajzolva és ez nagyon teszik.
Le a kalappal előttük.
Művész és egyben műszerész.A mostani csak szöglet és kész.
-
#29146
Lompos48
nagyúr
MasterMark
#29143
Lompos48
nagyúr
válasz
MasterMark
#29143
üzenetére
Attól függ, hogy milyen alkatrészekkel van eredetileg megvalósítva.
@darvinya Akkor fogyasztásfüggő lesz a kimeneti feszültség értéke [forrásirodalom: Ohm törvény(könyv)e)]
-
#29145
darvinya
titán
MasterMark
#29143
darvinya
titán
válasz
MasterMark
#29143
üzenetére
Sorba kell kötni egy ellenállást.
(#29144) Lompos48
Igen ez test, és átkötni a nyák egyik pontjáról máspontjára úgy, hogy nincs szakadás a rézfólián ami eleve odavisz.
Pont azért raktam be az eredeti nyákrajzot, mert nem látszik, hogy ahonnét indul egy kanyarral ugyanoda megy. -
#29143
MasterMark
titán
MasterMark
titán
Hogyan tudnék egy 12 Voltos adaptert 7,5 Voltosra alakítani? Nagyon nehéz?
-
-
#29140
Lompos48
nagyúr
vodkaboy22
#29139
Lompos48
nagyúr
válasz
vodkaboy22
#29139
üzenetére
Opamp kimenetéről az invertáló bemenetre pozitív?
-
#29139
vodkaboy22
addikt
Lompos48
#29138
vodkaboy22
addikt
válasz
Lompos48
#29138
üzenetére

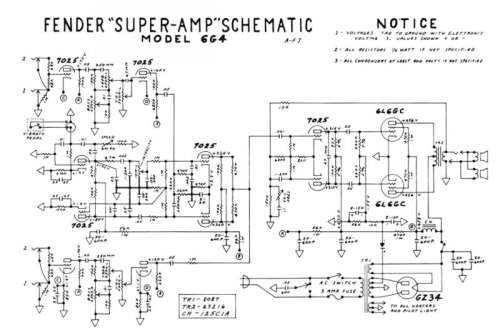

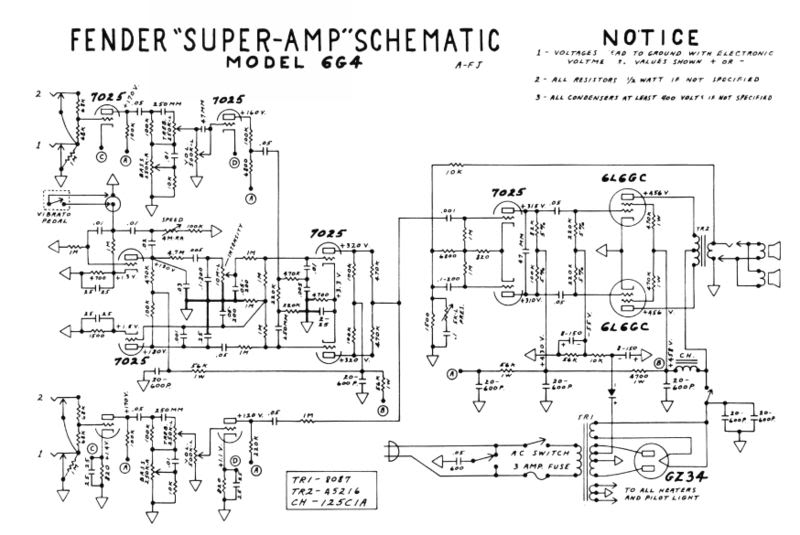

A fender cég alkotmányáról én se tudok hivatkozni, mégis könyv szerint mint cég ők gyakran éltek ezzel a formulával ott elméletileg a visszahurok rácsra kötött része a pozitív, de biztosat én se tudok mondani, mert nagyon frekvencia függő. A másiknál a 18-as vonalon van a pozitív.
-
#29138
Lompos48
nagyúr
vodkaboy22
#29137
Lompos48
nagyúr
válasz
vodkaboy22
#29137
üzenetére
Nem állítom az ellenkezőjét. Azért nekem a félvezetős rajzban mindkét hurok (16-os és 20-as jelöléssel) negatív visszacsatolásnak tűnik. A csöves rajz esetében pedig a kimenőtrafó miatt inkább nem nyilatkozom.
-
#29137
vodkaboy22
addikt
Lompos48
#29136
vodkaboy22
addikt
válasz
Lompos48
#29136
üzenetére
Sajnos nincs nálam most fényképező, hogy könyvből fotozzak, de tucatnyi lementett kapcsolásaim között ezt a 2-őt találtam ami multiple visszacsatolású (egyik visszacsatolás frekvencia függő pozitív)
De könyvben van több is és van egy olyan könyvem ahol ennek előnyeit és hátrányait taglalja az író. -
#29136
Lompos48
nagyúr
vodkaboy22
#29135
Lompos48
nagyúr
válasz
vodkaboy22
#29135
üzenetére

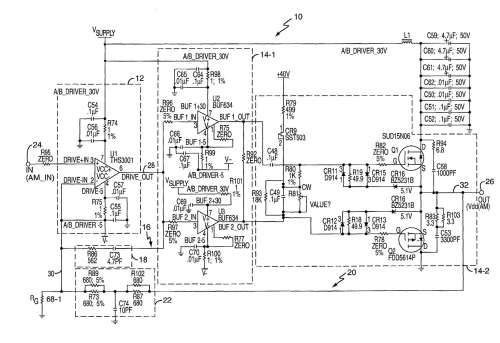

...egyre több olyan többszörösen visszacsatolt erősítőt láttam már amiben van pozitív visszacsatolás, hogy csökkentsék a kimeneti ellenállást,...
Tegyél már be egy ilyen rajzot nekem is!
-
#29135
vodkaboy22
addikt
didyman
#29134
vodkaboy22
addikt
válasz
didyman
#29134
üzenetére
Ezért ajánlott a csatoló kondenzátornál, vagy félvezetőnél már egy felül vágó szűrővel közvetlen levágni 20-30kHz feletti bemeneti jeleket. És utána ha több fokozatú akkor 2 fokozatonként megint felülvágó szűrőt berakni. Sajnos a félvezetők által gerjesztett zaj (termikus, sörét stb) ilyen magas frekvenciás komponensekből áll és azok tovább jutva a többi fokozaton erősödnek, főleg, hogy manapság gyakran alkalmaznak olyan félvezetőket amiknek a legnagyobb erősítési tényezőjük 100kHz-es tartományban van.
Illetve nem visszacsatolt erősítőknél/fokozatoknál az alacsony frekvenciás jelekre is vigyázni kell ezért, mivel azok erősítése megint sokkal nagyobb lehet mint a hasznos sávszélen lévő jeleké. Ezért ajánlott csatoló kondik használata is.
Illetve speciális frekvencia függő visszacsatolás alkalmazása (kis freki nagy visszacsatolás nagy freki kis visszacsatolás )Ohh de ha már a témánál vagyunk modern kapcsolásokat elemezgetve egyre több olyan többszörösen visszacsatolt erősítőt láttam már amiben van pozitív visszacsatolás, hogy csökkentsék a kimeneti ellenállást, na ott kell nagyon figyelni a gerjedésre! Ott egy vacak 1.2pF kondi csodákra képes
-
didyman
őstag
válasz
darvinya
#29131
üzenetére
Mi lett jobb? Az ilyen utólagosan beépített miller-kapacitások szerepe abban áll, hogy a végfokozat "terven felül" szereplő gerjedését megállítsák, ha mondjuk végellenőrzés során mérve van ilyen. Nem kell hallható gerjedésre gondolni, sem búgásra-ezek a jelek többszáz kHz, MHz kategóriában mozognak, ahol az erősítő fázismenete miatt már nem negatív, hanem pozitív lesz a visszacsatolás. Ez pedig egyedileg változik, van olyan, hogy meg sem jelenik, az sem biztos, hogy a végeszközön kell megfogni (bár jellemzően ott szokták). Ezért az ilyen kapacitások helyét, meglétét rajzon nem szokás jelölni. Hangszórókra nem veszélyes, azok impedanciája ebben a tartományban jószerivel kizárja, hogy megsüljenek ettől, de a végfok melegszik, hangja torzulhat miatta, és esetleg hajlamossá válik a Kossuthot befogni.
-
darvinya
titán
válasz
Lompos48
#29130
üzenetére
Maga az a kondi eleve nem is volt benne.
Ráadásként 150-es ami máshol már benne volt.
Kivéve jobb lett.
Megtárgyaltam már azért írtam ki ide.(#29129) vodkaboy22
Hú sok számítást végeztem és rájöttem a kérdés marhaságára.
Ilyen rendszerben inkább előny az 1%, mintsem hátrány.
Finomelektronikai mérőműszer lenne akkor már nem mindegy. -
-
#29129
vodkaboy22
addikt
darvinya
#29125
vodkaboy22
addikt
válasz
darvinya
#29125
üzenetére
Számítsd ki a referencia pontok abszolút hibájával a kvadratív relatív hibákat és a hibaérzékenységi állandókat
A feladat megoldásához mathematica vagy matlab softver használható feladat megoldására 90 perc áll rendelkezésre!Hehe najó viccet félre téve nem számít. Ennél még a félvezetők átlagos szórása is nagyobb hibát okoz.
-
#29127
darvinya
titán
MasterMark
#29126
darvinya
titán
válasz
MasterMark
#29126
üzenetére
A gáz, mert ki tudja mit művelt vele a vakoló, ha levakolták.
Ha csőben van akkor az összes lekötés át kell nézni.
-
#29125
darvinya
titán
MasterMark
#29121
darvinya
titán
válasz
MasterMark
#29121
üzenetére
Nincs szakadás a coax -ban, vagy öreg a maga a kábel.
A kültéri kábelt illik 5 évente cserélni, mert elöregedik.
Főleg akkor, ha szabadban van maga a kábel.(#29105) Lompos48
Kész.
Pár dolog ami felesleges volt benne. pl: az kondi, de miért rakták oda.
Rossz volt pár lekötés.1 kérdés
Van e jelentősége 1%-os ellenállás és 0.05%-os ellenállás között? -
#29123
totya694
őstag
MasterMark
#29121
válasz
MasterMark
#29121
üzenetére
Üdv
Nálam egy koax kábelen jön a net és TV adások (a csomagba foglaltak szerint 36 TV adó és pár Rádió állomás)
Nálam is ugyan ez a helyzet csak még annyival rosszabb a kábelen jövő rádió állomások sokkal halkabbak is. -
#29122
Lompos48
nagyúr
MasterMark
#29118
Lompos48
nagyúr
válasz
MasterMark
#29118
üzenetére
Internet ördöge miatt dupla.
-
#29120
And
veterán
MasterMark
#29115
And
veterán
válasz
MasterMark
#29115
üzenetére
Egyszerű méréssel akkor sem jutnál sokra, ha közvetlenül az antennára, splitterre vagy közösítőre menne a kábel, mert az antennák és az említett szerelvények DC-n a csatolások és illesztőtagok miatt általában szakadást vagy rövidzárat képviselnek. Legfeljebb spektrumanalizátort tudsz rákötni a kábelre, hogy megnézd, ad-e valami jelet. Vagy rögtön egy tévét, az gyakrabban kéznél van.. (Nálunk a tetőantennához tartozó lépcsőházi erősítő a legfelső emeleten, közvetlenül az antennarendszer alatt lett telepítve, egyszerűen felcsavarozták a falra a plafon közelében. De már 20+ éve nincs használatban, mióta az első soros kábeltévé-rendszert kiépítették.)
-
#29119
Lompos48
nagyúr
MasterMark
#29118
Lompos48
nagyúr
válasz
MasterMark
#29118
üzenetére
Valahova egy fémszekrénybe a lépcsőházban.
-
#29117
Lompos48
nagyúr
MasterMark
#29115
Lompos48
nagyúr
válasz
MasterMark
#29115
üzenetére
Nem, mert az antenna előbb egy erősítőbe "érkezik" majd annak a kimenete van szétosztva az épületben.
-
didyman
őstag
válasz
sörösló
#29113
üzenetére
Attól "is", hogy az elektródok emissziós bevonata nem szereti sem az alul-, sem a túlhajtást, fokozódik az eróziója, amitől a cső élettartama csökken. A fénycsövek és a higanygőzlámpa bár rokonok (kis-, illetve nagynyomású higanygőzlámpák), üzemi feszültségük és áramuk jelentősen eltér, az előtétek megválasztása ennyire esetlegesen, mérés nélkül sosem jó ötlet. Mindkét típusnak van egy tólig üzemi tartománya, amin belül optimális a kisülőcső hidegpontjának és katódjainak hőmérséklete, azon belül lehet büntetlenül mozogni, azon kívül pedig meredeken romlanak az üzemi jellemzők, sem a fényhasznosítás, sem az élettartam nem hálálja meg ezt. A fémhalogének, meg a T5 fénycsövek különösen érzékenyek erre, a higanygőz, illetve régebbi T12, T8 csövek kevésbé.
-
#29115
MasterMark
titán
MasterMark
titán
Üdv
Panelban a fali antenna csatlakozónál valahogy ki lehetne mérni, hogy felül a tetőn valami antennához csatlakoztatva van-e?
-
sörösló
aktív tag
válasz
r-chee
#29103
üzenetére
A "Megjegyzés" rovat az adatlapon azzal kezdődik, hogy "a készülék csak akkor működik ha csatlakoztatva van a hálózatra". Innentől világos hogy motoros működésű a lelkem, nem rugó hajtja. A beállítása mechanikus csupán. De ha kétségeid vannak, keress egy boltot ahol kézbe foghatod. Ha ketyeg, akkor tényleg mechanikus. Ha nem ketyeg akkor villanyhajtányos.
-
sörösló
aktív tag
válasz
didyman
#29097
üzenetére
"Attól meg a kisülőcső élettartama drasztikusan romlik."
Mitől is?
"Nem kell négyezerért venni, keress bontottat, vagy vaterán. Bagóért van."
Tényleg bagóért van a Vaterán, csakhát ugyi az a fránya postakőccség...
Én ingyér is adok neki ha eljön érte Nyíregyházára. 450 Ft-os benzinnel még a szomszéd faluból is meggondolandó akció! -
Lompos48
nagyúr
válasz
darvinya
#29107
üzenetére
Most már azt mondanám, hogy ne törődj az általad összerakott rajzzal, ha megvan az eredeti. Vedd azt alapul!
A te rajzodon a C8 és C9 olyan helyen vannak, ahol nem lehetnek.A sárga kerámiakondi 150pF-os. A másik nem látszik, de azonosítsd a jó rajzból%!
A BC212-nél vedd elő az adatlapot és nézd meg a lábkiosztást!
És még pár dolog 22?F Az 22pF, magasfrekvenciás negatív visszacsatolás, gerjedés ellen.
Ismétlem hangsúlyozottan az első mondatot.
-
-
Phvhun
őstag
válasz
Lompos48
#29106
üzenetére
A mikrofon az mondjuk rá lesz téve a monitor tetejére, tehát viszonylag messze van a számtól, ahogy beszélek, ezt nagyon erősíteni kell. Viszont ha mondjuk leesik valami vagy valami egyéb zaj van, akkor hirtelen megnő a hangerő, és ez ellen lehetne valamit kitalálni, hogy ne süketüljenek meg a túloldalon, ahova megy a hang.
-
darvinya
titán
válasz
Lompos48
#29105
üzenetére
R506 pedig ott volt R4-es néven, de átrajzoltam a jobban láthatobb legyen.
Itt ami most van lapon.
Viszont van egy két dolog ami nem stimmel.
1. 2N2905A(alsó) lábai nem.stimmel, azaz ott van plusz kondenzátor ami az eredeti rajzon nem így szerepel.
2. BC212-es továbbra is téma és másként szerepel az eredetin.
És még pár dolog 22?F ami most 27nF(C2), 150?F.
-
Lompos48
nagyúr
válasz
Phvhun
#29101
üzenetére
20 centire rakva tőle a fülest már gerjed
Ez természetes mindaddig, amíg a füles hangja bármilyen műdon visszajut a mikrofonba. Csak a füles akusztikus szigetelésével küszöbölhető ki meg az erősítés/érzékenység csökkentésével.
Hogyan lehetne rátenni egyszerűen több hangsáv elleni szűrőt, és hangerővédelmet?
Olyan szűrőt még nem találtak ki. Ahány hangot érzékel a mikrofon, annyit erősít szimultánban.
Hangerővédelem alatt mit értesz? Szerintem vagy az R2-ből vagy a kimeneti potméterből kell/lehet leszabályozni az erősítést.
-
Lompos48
nagyúr
válasz
darvinya
#29102
üzenetére
Ha elejétől fogva berajzoltad volna az R506-ost, akkor (lehet) kiszámoltam volna a 10Ω-os ellenállást.
Egy hét közelharc után "kiderült", hogy a PNP emittere felfelé, a táp felé van kötve az ellenálláson keresztül. Itt makacs voltál.SF128 tranyó, miért 2N2219-es amikor ezek a helyettesítői BC140,BC141, BC300, BSW39, 2N1889...90
Nincs szentírás az ekvivalenciákra. Számtalan változat létezik, sokkal/sokszor több, mint amiket táblázatokban feltüntetnek. A 2N2219 egy kitűnő ipari alkalmazásokra kifeljesztett típus, tökéletesen megfelel oda.
SC307 ami inkább BC307 mint BC212-es
Mint fennebb: semmi inkább!
Most, hogy megvan a helyes rajz, szánj rá egy órácskát és vesd össze sorban az általad beszúrt rajzokkal. Rájössz, hogy mennyi időt húztunk le a klotyón.
-
darvinya
titán
-
Phvhun
őstag
válasz
Lompos48
#29094
üzenetére
Nagyon durván túllőttem a célon, nagyon jól szól.
Jobban hallom fülesben az óra kattogását, mint szabadfüllel, úgy hogy messzebb van tőle a mikrofon, és harmad hangerőt ad csak ki a windows.
20 centire rakva tőle a fülest már gerjed: https://dl.dropbox.com/u/71488472/gerjed.mp3 ( több hangsáv van összemixelve, tök fun hangja van )
Hogyan lehetne rátenni egyszerűen több hangsáv elleni szűrőt, és hangerővédelmet?
katalizátorral 15 év is sok neki
Majd, ha felfedezik a PAERROM-okat (Programmable AntiElektron Release Read Only Memory), akkor azok majd időzítve eleresztik a tárolt antielektronokat, amik mindent megsemmisítenek.
)
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
Hirdetés
ekkold- sziku69: Szólánc.
- Luck Dragon: Asszociációs játék. :)
- sziku69: Fűzzük össze a szavakat :)
- AMD K6-III, és minden ami RETRO - Oldschool tuning
- Vicces képek
- Sub-ZeRo: Euro Truck Simulator 2 & American Truck Simulator 1 (esetleg 2 majd, ha lesz) :)
- Windows 11
- Abarth, Alfa Romeo, Fiat, Lancia topik
- NVIDIA GeForce RTX 5080 / 5090 (GB203 / 202)
- Autós topik
- További aktív témák...
- GYÖNYÖRŰ iPhone 12 mini 128GB White -1 ÉV GARANCIA - Kártyafüggetlen, MS3183, 94% Akkumulátor
- HP Omen 80G8E9 - 27" IPS - UHD 4K - 144Hz 1ms - NVIDIA G-Sync - FreeSync - HDR 400 - USB Type-C
- Készpénzes számítógép PC félkonfig alkatrész hardver felvásárlás személyesen / postával korrekt áron
- Eladó 2db Nokia steel hr hibrid okos óra dobozával
- HIBÁTLAN iPhone 13 mini 128GB Pink -1 ÉV GARANCIA - Kártyafüggetlen, MS3087
Állásajánlatok
Cég: FOTC
Város: Budapest
