#3697
escsé
tag
encso20028
#3682
escsé
tag
válasz
encso20028
#3682
üzenetére
Szeva!
Eltelt egy kis idő a kérdésed óta, de nekem felment csont nélkül a w10-re az ac2007.
Megyek visszafelé:
AC16 megy de nem az igazi, nagyon picit szakadozik és "nem kezelt kivétel történt az alkalmazásban" hibával kilép.
AC15 még mindig egy picit töredezik.
AC10 "nem kezelt kivétel történt az alkalmazásban".
AC07 jó.. -
fanatix
csendes tag
Sziasztok!
Remélem tudtok segíteni, mert már agygörcsöt kaptam.

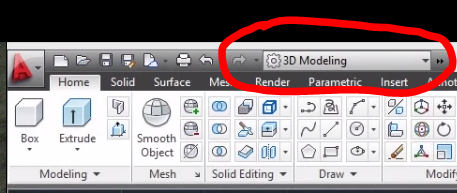

Adott az Autocad 2013. 3D-s alkatrészeket rajzolok és a papírtérbe teszem le őket mindenféle 2D-s nézetekben, metszetekben. A probléma a menetes részeknél van. Valamiért nem képes normálisan ábrázolni a menetet akárhogy metszem el az adott alkatrészt. Mintha csak axonometrikusan lenne rá képes... Nem értem... Van ennek valami trükkje??? Kérlek segítsetek, mert én már szét olvastam a súgót, mindenfélével próbálkoztam, de nem sikerül.Előre is köszönöm a segítséget!
Üdv, Andris
-
#3694
atish15
aktív tag
kriszpontaz
#3693
atish15
aktív tag
válasz
kriszpontaz
#3693
üzenetére
Közben megtaláltam én is. Létrehozott egy angol nyelvű parancsikont. Köszönöm a segítséget.
-
#3693
kriszpontaz
veterán
atish15
#3692
kriszpontaz
veterán
válasz
atish15
#3692
üzenetére
Itt vannak a nyelvi csomagok. CSAK AutoCAD alatt működik. A neked megfelelőt feltelepíted és kész is vagy.
-
#3691
Nisida
aktív tag
nemisfontos
#3690
Nisida
aktív tag
válasz
nemisfontos
#3690
üzenetére
Proci: 1 magot használt az Autocad vagyis 1 magban legyen minél erősebb
RAM: 8 Gb már elég nagyobb állományok esetén 16 vagy extrém esetben 32 Gb. Ha lehet akkor magasabb freki és jobb minőségek.
Videokártya: nem alaplapi, a régebbi HD 7870 -es bőven elég (nekem) 2-3 Gb vel mags órajelel és jobb memóriával.
HDD: SSD rendszer + HDD amennyi jól esik ( a pontfelhő szerintem zabálja majd)
Monitor: 24" - szerintem ma már elérhető és elég is , adott esetben több monitoros rendszer 2 db 24"-es vagy 27"-es. (27"-esnél már gond szerintem a megfelelő ergonomia kialakítás és a megfelelő asztal.
Alaplap: nem tudom mennyire kell prompt dolgozni vagy milyen a határidő policy a munkahelyen , ha strict vagy lényeges a folyamatos leadás akkor valami jobb workstation alaplapot ajánlanék. Hosszú garanciával és 24 órás cserével. Pl: Asus p8z77 vagy hasonló. Ha nem annyira lényegesek ezek a szempontok akkor valami jobb kommersz.
Civil3d, stb: nem tudom mekkora munka fileok vannak, mennyi obj és egyéb. Minél nagyobb annál több az erőforrás igény.
Pontfelhő: ez jó kérdés , de szerintem ez lesz a szűk keresztmetszet , bár nem tudom mennyi pontosak az anyagok , itt is a mennyiséggel együtt nőni fog az igény.A javaslatom az, hogy a pontfelhő "szállítójával" kéne egyeztetni vagy az Autodesk adott szakemberével mire mit ajánl.
U.I.: A helyedben megnézném az Occulus Rift hardverigényét is és ha nem nagy probléma azt is megpróbálnám megugrani mert adott esetben egy 3d-s pontfelhős munkánál 1-1,5 éven belül már elérhető és jó alternatíva lehet az Occulus Rift-el dolgozni.
Hogy ezekre elég lesz-e a 200k jó kérdés , alaplapot és procin nem akarjál spórolni , a RAM-ban inkább kevesebb kb. 8 Gb - de jobb legyen , stb, cserélhető vagy bővíthető.
-
#3690
nemisfontos
csendes tag
nemisfontos
csendes tag
Sziasztok!
Lehet hogy elcsépelt kérdés már, de szeretném a segítségeteket kérni, hogy mi a legköltséghatékonyabb konfig egy új gép kapcsán az alábbi igényekre:
- főleg 2D AutoCAD szerkesztés
- esetenként Map3D térinformaitkára + Civil3D alapszintű tervezésre
- Emellett előfordulna lézerszkenner pontfelhő tesztelgetése (REVIT) de nem állandó munka szinten csak önszorgalombólTehát olyan konfigot szeretnék, ami nem vált csiga lassúra ha 3D-ben kell pontfelhőt kezelni.
Jelenleg egy core 2 duo van hd4550 alaplappal amihez képest úgy érzem minden megváltás leszKérdesem az, hogy mire figyeljek nagyon oda?
- gondolom rendszernek SSD + tárolásra 'TB
- milyen alaplap ajánlott? (akár konkrét típusok amik beváltak)
- elég az alaplapi videókártya vagy legyen dedikált? (Ha igen, milyen paraméterek)
- processzora egy i5 elegendő?
- memória 16GB kell vagy sok is?Árban szeretnék 200k alatt maradni mindenképp.
Monitornak ezen felül lenne valszeg egy 24 v 27 colos ips lcd.Szívesen várok bármiféle építő ötletet és kritikát a tapasztalataitok alapján!
Előre is köszönöm!
-
#75376384
törölt tag
nekem egy olyan kérdésem lenne, hogy adott egy helyszínrajz (ötletem sincs, hogy honnan vették így elnézve a rajzot), a lényegtelen dolgokat letakarítva a maradék vonalak egy részének van Z koordinátája is. van valami opció, hogy az egész rajzot kijelölve átpakoljam azt 2D-be? ja igen és rengeteg közöttük a 3D polyline, ha ez számít valamit.
megtehetném elemenként, meg ilyen-olyan módon, viszont arra rámenne az egész napom.a segítséget előre is köszi.
-
A Zéé
addikt
Sziasztok!
A múltkor is egyből találtatok megoldást a problémámra, kérdezek hát most is!Egyedi sraffozást szeretnék beállítani, találtam hozzá leírást, meg konkrétan megírt mintát is, berakom az acad.pat fájlba, de mégse jelenik meg a sraffozások közt, mint opció. Van erre valami megoldás? 2007-es verzió még mindig
-
#3684
Hortörsi
csendes tag
kőbaltazár
#3668
Hortörsi
csendes tag
válasz
kőbaltazár
#3668
üzenetére
Szia, próbáld meg a PDF to DWG-t a progeCAD-ben. Elivekben jól működik ez a funkciója. A DWG-t amit, kapsz pedig tudod szerkeszteni az AutoCAD-ben, mert kompatibilis.
itt a trial, ha meg akarod próbálni: [link] -
#3683
Nisida
aktív tag
encso20028
#3682
Nisida
aktív tag
válasz
encso20028
#3682
üzenetére
Azért valljuk be a 2007-es már elég régi darab nem csodálkozzon senki ha nem akarja az igazságot.
Ha nem indul kompatibilitási módban, akkor rendszergazdaként + kompatibilitási módot kell kipróbálni. Ha akkor sem, szerintem egy virtualizált rendszer marad az utolsó lehetőség. (VmWare, stb.)
Igaz win 7-re is azt mondták nem kompatibilis és sokaknak valamiért nem is ment, másoknak meg igen, pl: nekem is ment gond nélkül.
-
#3682
encso20028
újonc
encso20028
újonc
Sziasztok! Windows 10 op.rendszert használok, és AutoCAD 2007-et szeretnék telepíteni. Az lenne a kérdésem hogy a kompatibilitási problémára létezik-e megoldás?! A válaszokat, és tippeket előre is köszönöm!
-
#3681
Nisida
aktív tag
bajnokpityu
#3676
Nisida
aktív tag
válasz
bajnokpityu
#3676
üzenetére
Ja 2009-ben leállt a fejlesztés , gondolom az Autodesk jogászai vérig perelték a fejlesztőt. Amúgy van hasonló de fórumok egyes bejegyzése szerint az adott program csak Ausztráliában "legális" mindenhol máshol "nem megengedett" .
pl. http://www.cadsta.com/ , http://www.cad.com.au/drcauto/lt-toolkit/lt-toolkit.htm
A másodikkal az a probléma, hogy csak 32 bitesen fút
és mindkettővel a probléma, hogy drága. -
-
#3678
Nisida
aktív tag
kőbaltazár
#3677
Nisida
aktív tag
válasz
kőbaltazár
#3677
üzenetére
Hello!
Ha nem jelentenek gondot a torzulás vagyis csak a vizuális megjelenítés miatt szükséges akkor nem lényeg. Ennek ellenére én azt mondom inkább ha teheted használj tiff-et vagy jpg-t (raszteres állományt) mert azokat már szinte a 2000-estől simán be lehet emelni a rajzba. A PDF -es beillesztés csak ha jól emlékeszem nativan a 2013-astól van mint lehetőség.
A PDF tervrajz nyomtatott anyag vissza scanel változata vagy cadből pdf-be exportál anyag ?
Ha Cad-ből : akkor azzal nincs probléma alakhelyes és torzulás mentes
Ha nyomtatott anyag: A0 méretnél már az összes scaner valamilyen mértékben torzít nem scaner egység hanem a papír továbbítást végző elemek miatt.Ha nem tudod berakni a pdf-et akkor vannak olyan nyomtató programok amik jpg-t vagy pdf-et csinálnak és azt be tudod rakni.
Ha így nem megy akkor ajánlanám az online ingyenes Autocad360-at: https://www.autocad360.com/ Ezzel be tudod rakni a pdf-et a fileba és utána meg dolgozni is tudsz vele. Adott esetbe régi verzió dwg formátumába is lementhető. Nem próbáltam ezért nem tudom, hogy működik-e. De ezzel akár mindent meg tudsz csinálni ami kellhet.
Vagy a pdf vektorizálás amit előttem írtak mint megoldás.
Az A4-es felvágásra a legjobb megoldás ha mosz kocka vagy más felirat mező is kell és valamilyen mértékű átfedés is kell akkor a Papírtérből a legegyszerűbb megcsinálni. Erre ezt: https://www.youtube.com/watch?v=LkaqtyecKIs a videót ajánlom igaz ez 2013-on mutatja be de a régebbiek sem nagyon különbözőek.
-
#3677
kőbaltazár
tag
Nisida
#3672
kőbaltazár
tag
Szia!
Egy épület tervrajzát szeretném betenni. Nagyon sok kis helységből áll. Rágcsálóirtási tervet kell készítenem, amelyen szerepelnek a irtószeres dobozok helyzetei. Ez hasonló lenne, mint az épületekben kihelyezett menekülési útvonalak térképe. Nem kell méretezni. Gondoltam könnyebb lenne megrajzolni, ha a legalsó rétegre beraknám. Ráadásul ez kb. A0 méret, nekem pedi A4 re kell megcsinálnom (több A4-re szétbontva). -
#3676
bajnokpityu
félisten
bajnokpityu
#3675
bajnokpityu
félisten
válasz
bajnokpityu
#3675
üzenetére
-
#3675
bajnokpityu
félisten
kriszpontaz
#3674
bajnokpityu
félisten
válasz
kriszpontaz
#3674
üzenetére
köszi a tippet.
igazából nem a plusz funkciók miatt kellene. az eredeti LT extendert arra használtuk, hogy a vbexpresz, ami az autocad alá iródott, az fusson rajta. az autocad alatti programozás kellene.ha jól tudom, valami ARXnek hivják ezt.
-
#3674
kriszpontaz
veterán
bajnokpityu
#3673
kriszpontaz
veterán
válasz
bajnokpityu
#3673
üzenetére
[link] ?
-
#3673
bajnokpityu
félisten
bajnokpityu
félisten
LT extender látom, hogy már 2 éve nem létezik. Van valami utódja?
Ezek mindig adott verziójú autocad LT-hez íródtak? szóval, ha mondjuk egy 2 évvel ezelőtti verziót szereznék, nem menne már a mai 2016oson? -
#3672
Nisida
aktív tag
belagezabela
#3671
Nisida
aktív tag
válasz
belagezabela
#3671
üzenetére
Azért írtam nem tudom mit akar beemelni. Mert ha nem kontúros rajzot hanem pl: térképet, színátmeneteteket tartalmazó anyagokat, stb. akkor nagyon nagy szórással lesz jó vagy rendkívül sz.. az eredmény.
A másik dolog a PDF beemelés nagyon szuper de egy örök hátránya megmarad: nem lehet komparálni vagyis ami torzulás benne volt az benne marad mert nem szeded ki - legalábbis én nem tudok pdf.-es progiról ami ezt megteszi. Persze nagyban függ a scanelés technológiájától - már ha az állomány scanelt - milyen lesz az eredmény. Innentől kezdve ha lényeges a pontosság és nem sík az anyag ami minél nagyobb méretű anyagból lett scanelve annál nagyobb esélyel nem sík de torz.
Ha meg csak pdf-et akar berakni de nem akar semmi más kezdeni vele akkor kár rontani a minőséget egy vektorizálással mert abból monokróm anyag lesz.
-
Nisida
aktív tag
2013 már tudja.
Amúgy egy kérdés mit akarsz a pdf-el csinálni ? Mert ha mindenképpen raszteres állományt akarsz berakni akkor nyomtasd ki tiff, jpg-be és úgy már simán be tudod rakni. Ha térképet akarsz például akkor meg pláne jobb a tiff, jpg mert komparálható.
A PDF -> DWG nem igazán jön össze mindig elégé tiszta és kontúros rajznak kell lennie, hogy jó legyen. Máskülönben egy nagy adag pacát kapsz.
-
#3669
akos3
addikt
kőbaltazár
#3668
akos3
addikt
válasz
kőbaltazár
#3668
üzenetére
én ugy tudom h az ujabbak sem tudják. legalábbis nekem 2012-es van és nem tudok róla h lenne ilyen funkcoó.
Neten lehet konvertálni. Varázsszó: pdf to dwg
[link] (nem próbáltam) -
#3668
kőbaltazár
tag
kőbaltazár
tag
Sziasztok!
PDF állományt szeretnék beimportálni Autocadba. 2004-es verziót használom.
Be lehet ebbe valahogy hozni, vagy váltanom kell újabbra. Ha igen, akkor melyikre?
Üdv, és köszi -
Sziasztok!
DGN v8 fajlt kell mentenem, de a layout viewtol osszeomlik minden DGN nezo program. Ha csak a model spacet mentem akkor jo.
Valakinek van ezzel tapasztalata?
Autocad 2014 -
#3661
belagezabela
csendes tag
belagezabela
csendes tag
Sziasztok az lenne a kérdésem, hogy ha van egy rajz benne 3 layer építész alaprajzi szintek 1 layeren másik 2 layeren szakágak. 1 layer lekapcsol, 2-3layer kijelöl és copyval másolásra veszem. kéri hogy adjam meg a bázis pontot ami mondjuk építész alaprajznál egy akna vagy kémény sarokpont célszerűen ( legalább is úgy kéne lenni, de volt már hogy nem, de mindegy az most más tészta) 1layer-t visszakapcsolom és erre puff mintha nem csináltam volna semmit. se kijelölés se a copy parancs nem folytatódik. command: és csak villog a kurzor. milyen beállítást lehet változtatni, hogy működjön. 2016-os acadnál? 2015-ig működött rendesen.
köszönöm. -
#3660
Nisida
aktív tag
kriszpontaz
#3658
Nisida
aktív tag
válasz
kriszpontaz
#3658
üzenetére
Nézz mán tényleg.
-
#3659
A Zéé
addikt
kriszpontaz
#3658
A Zéé
addikt
válasz
kriszpontaz
#3658
üzenetére
Köszönöm szépen! -
#3658
kriszpontaz
veterán
A Zéé
#3657
-
A Zéé
addikt
2007 igen, bocsi, nem tudom miért 2009-et írtam, csak ez van fenn.
Totál randomnak tűnik, egyszerűen nem értem... Néha a boxot is elforgatott irányúnak akarja behúzni:
Aztán húztam egy vonalat, újra bekezdés, de az már jó irányú...
Évekig nem használtam amúgy AutoCAD-et, csak most befejezem a sulit, aztán előző félévben újra le kellett porolni, akkor is előjött, de akkor betudtam annak, hogy meg lett nyitva más gépen is a fájlom. De most ez a fájl teljesen szűz, ezen a gépen született pár napja, csak ezen a gépen lett megnyitva, és ennél is előjött... Na mindegy, igazából együtt lehet élni vele, az SSD-ről hamar betölt a fájl megnyitásnál, meg most még nem gáz, de majd ha az álmatlan éjszakai munkák során jön elő lehet, hogy fogok 1-2 csúnyát mondani...
-
Nisida
aktív tag
Az nem inkább 2007 ? Csak mert a foton 2007 van
mert ha egyszerre használod a kettőt - 2007 - 2009 - akkor lehet az a baj. Nekem nagyon sok rajzom volt 2007-ben ami amikor 2013-ra váltottam és betöltöttem simán behülyült és a Bszövegek sorra összementek valamint a szövegek fejükre álltak és hasonlók.Ha nem használod egyszerre őket akkor nem tudom mi csinálhatja. Max még az eltérő stílusokra tudok gondolni. Csak olyan Bszövegnél csinálja amiben több méretű, stb. szöveg van vagy mindegyiken ? mert lehet azért hülyül meg mert 3 sor van és a Bszövegnek az szöveg irány a stílustól függőre van állítva és ha eltérőek akkor az bekavar neki.
Amúgy én jobban szeretem a _text-t szövegeket, nyugisabbak.
-
A Zéé
addikt
Hello!
Olyan gondom lenne, hogy újabban a szövegdobozok tök random módon elforognak, és ha akár csak egy karakter is módosul utána úgy is maradnak. Ha viszont nem módosítok a boxon, akkor visszafordulnak, és az eredeti helyükön maradnak. Ha nyomok egy mentést, és utána újra megnyitom a fájlt, akkor egy darabig megint jó. Néha a 3. módosítás után történik ez meg, néha meg a fél világot átírhatom, mire először jelentkezik. Eléggé zavaró dolog, és nem találom mi okozhatja.
2009-es AutoCAD-ről van szó amúgy.
-
TRicKolas
csendes tag
Egyelőre oda jutottunk, hogy az U= paraméter helyett R= -t használunk. Nem fog automatikusan talpra esni a szöveg, de a kanyaroknál szebb.
*Ja, amúgy most látom, hogy több válasz is jött, köszi.
Szóval egy mezei kört rajzoltam, 9 óra és 3 óra között cseréli fel a tagok sorrendjét. -
Nisida
aktív tag
Ezt találtam , igaz én úgy emlékeztem jobb anyag is vana referenciában -
http://exchange.autodesk.com/autocadlt/hun/online-help/browse#WS73099cc142f4875513fb5cd10c4aa30d6b-7e65.htm
Talán az U helyet A vagy R-et kellene használni. De ez csak ötlet mert U-val is menni kellene.
-
Nisida
aktív tag
válasz
TRicKolas
#3649
üzenetére
TRicKolas: a bemutatott vonal egy ívből van vagy többől lett összeragasztva ? Mert ha minden igaz akkor a szövegnek a kezdőponttól a végpont felé kéne futnia. Amúgy a vonal sítlus gyártás külön tudomány csak nagyon elszánt embereknek ajánlom én is
Megkeresem a régi vonal típus generálás és referencia leírást és felrakom ide.
belagezabela: Szívesen.
-
TRicKolas
csendes tag
Sziasztok!
Egyedi vonalstílus készítésében szeretnék segítséget kérni. Egy hosszabb stringet szeretnék a vonalamra pakolni, amivel az a baj, hogy elég rosszul tud kinézni pline töréspontoknál, íveknél stb., amikor a felirat nem idomul hozzá szépen a vonalhoz. Ezért azzal kísérleteztem, hogy több részre bontom a stringet, azonban itt az a probléma jelentkezett, hogy hajlamosak felcserélődni a szövegegységek. Ezt szeretném kiküszöbölni.
Lásd mellékelt kép.
Ilyesféle kóddal dolgoztam:A,.5,-.2,["BT",STANDARD,S=.1,U=0.0,X=-0.1,Y=-.05],-.18,
["(B1P)",STANDARD,S=.1,U=0.0,X=-0.1,Y=-.05],-.5Hogy lehetne korrigálni? Köszönöm előre is a segítséget!
-
#3648
belagezabela
csendes tag
Nisida
#3647
-
#3647
Nisida
aktív tag
belagezabela
#3646
Nisida
aktív tag
válasz
belagezabela
#3646
üzenetére
A Non coplanar jelentése : nincsenek egy síkban. Vagyis a pontok amik valószínűleg egy poligont alkotnak nincsenek egy síkban szvsz a modell tér síkjaival.
Azért gondolom, hogy itt nem egymáshoz viszonyított különbség a probléma mert nekem ilyen esetben nem ezt írja ki.A megoldás lehet , hogy az összeset kijelölöd majd a Tulajdonságok panelen a Z koordináta értékeit aminek a mezőjében ebben az esetben egy *ELTÉRŐ* felirat virít , beírsz egy számot pl: 0 . Erre az összes elemek Z koordinátája 0 lesz és az összes elemnek egy síkban kellene leledzenie.
A probléma abban az esetben van ha az Archicad-es exportnál a dwg nem valamely szint alaprajzából generálták mert akkor lehet benne vannak a falak is 3d-ben és az általam javasolt megoldással egy Mézga Aladáros Tányér bolygós megoldásod lesz ahol az egymás feletti vonalak egy síkba kerülnek. Értem: fal és födém vonala is egy magasságban egymás felett lesz aminek az eredménye , hogy kínszenvedve fogsz tudni csak kiemelni egyes vonalak.
-
#3646
belagezabela
csendes tag
belagezabela
csendes tag
Sziasztok!
Ha már fentebb vonalak meg vonallánc, akkor hogy tudok egysíkba hozni vonalakat amik ráadásul külön layeren van, archicadből konvertált ház alaprajzáról van szó. Non coplanar a hiba amit kiír a parancssorba. -
#3645
kriszpontaz
veterán
nemisfontos
#3644
kriszpontaz
veterán
válasz
nemisfontos
#3644
üzenetére
Ez tényleg nem rossz! Főleg a fordulás szimuláció!
-
#3644
nemisfontos
csendes tag
Rodzser Mór
#3641
nemisfontos
csendes tag
válasz
Rodzser Mór
#3641
üzenetére
Esetleg szedd le az ingyenes CADTools nevű programot. Nagyon sok segítség van benne és jól használható autocad alatt. 2005-tel is megy.
-
#3643
Nisida
aktív tag
Rodzser Mór
#3641
Nisida
aktív tag
válasz
Rodzser Mór
#3641
üzenetére
Nem tudom a vonalak, hogy néznek ki és melyik milyen módon lett létrehozva de a következő dolog szokot problémát okozni:
- ha valamilyen elem adott fogópontjainak mozgatásával, egy elem levágással stb. jön létre egy vonal előfordulhat, hogy a vonal vége nem a vége. Értem ezalatt a vonal utolsó pontjának látszó része a vonal közbenső pontja. Ebben az esetben a teljesen egyező koordinátákon lévő elemek nem egyesíthetőek mert nem a végpontokat akarod összerakni még ha tárgyraszterrel is próbálod összeilleszteni őket.
- magassági különbség van közöttük ( de ezt már kitárgyaltátok )
- bizonyos esetekben más az adott elemek tulajdonsága értem 2d vonal és 3d vonal-t akarsz egyesíteni.
Javaslom, ha az egyesíteni kívánt vonalak zárt poligont alkotnak akkor a határvonal paranccsal készíts határvonalat és ezt használd az egyesíteni kívánt vonalak helyett.
Ha nem zárt poligon az egyesítendő vonal halmaz akkor meg a két vonal végét mozgasd el egymástól nem kell csak kicsit elmozgatni, hogy ne érjenek össze , egy metsző vonallal vágd le őket majd egy harmadik vonallal kösd össze a két végpontot.2. felvetés szét vetés utáni lekerekítés: görbe - vonal kombinációk mindig problémásak.
Bocs, hogy ezt mondom de nem a program a hü"j"e és nem is te hanem ilyen a számítógép. Jól lehatárolt parancsokat hajt végre ha a parancs bármely eleme a program számára nem egyezik a feltételekkel akkor nem hajtja végre. Ennyi.
-
#3642
Rodzser Mór
senior tag
Rodzser Mór
senior tag
Feladom ezt az autocad köcsögséget!
Polyline-ná egyesített görbénél nem tudok lekerekítést csinálni egy egyenes+ív között a Fillet paranccsal. De miután szétrobbantottam Explode-dal, azután lehet!
-
#3641
Rodzser Mór
senior tag
Rodzser Mór
senior tag
Köszi a hozzászólásokat.
A görbék azonos magasságon vannak. Lecsokkoltam. elmozgattam a nem kapcsolódó vonalat move paranccsal és a distance paranccsal megmértem a két görbe vége közti távolságot, a Z érték 0 volt. Egyébként valamelyiket összetudom kapcsolni, valamelyiket nem.
Nem tudom, hogy mitől lehet ez. Aztán elrejtettem a másik (zavaró) layereket, behúztam ugyanúgy END osnap-pal a vonalat amihez kötni akarom, és most tudom egyesíteni. Arra gondoltam, hogy nem érnek össze a görbék, mert lekerekítést sem tudtam csinálni (ezt próbaképp csináltam). De ez sem lehet igaz szerintem, mert END osnap-pal elméletileg oda kellett hogy tegye a kiválaszott vonal végére. Továbbra sem értem, hogy mi baja lehet(ett).
A vledit parancs itt nem működik, 2005-ös Autocad. -
#3640
kriszpontaz
veterán
Rodzser Mór
#3637
kriszpontaz
veterán
válasz
Rodzser Mór
#3637
üzenetére
Z magasság nem azonos. Tedd 0-ra mindkettőt, vagy azonos Z magasságra.
Vagy használj vledit parancsot, azalatt pedig a T (több kijelölése) funkciót, azalatt pedig az egyesítést. A vledit parancs nem veszi figyelembe a Z magasságot, hanem automatikusan igazít az elsőleg kiválasztott vonal magasságára. -
#3639
nemisfontos
csendes tag
Rodzser Mór
#3637
nemisfontos
csendes tag
válasz
Rodzser Mór
#3637
üzenetére
Esetlen a két polyline nem ugyanazon a magasságon van?
-
#3638
Petike168
aktív tag
Rodzser Mór
#3637
Petike168
aktív tag
válasz
Rodzser Mór
#3637
üzenetére
Ha jól tudom 2012-es vagy 2013-as verziótól lehet polyline-t JOIN-olni.
-
#3637
Rodzser Mór
senior tag
Rodzser Mór
senior tag
Miért nem tudok 2 vagy több polyline-t JOIN-nal összekötni? A vonalak összeérnek és nem ágaznak el. Azt írja: 0 segments added to polyline. Nem értem, mi baja van.
Ennek és más fényében elég durva, hogy mennyi pénzt elkérnek az Autocad programért. Kb 200 Eurót ér, de nem 5000-et. -
#3636
Rodzser Mór
senior tag
Rodzser Mór
senior tag
Helló!
Hogy tudnék fogaskerékhajtást rajzolni legegyszerűbben/leggyorsabban? Nem szeretném kiszerkeszteni
Pl m=10 (10-es modulú), de lehet más milyen is, fogakból szeretnék különböző áttételű és így különböző osztokörű fogaskerékhajtást rajzolni.
2005-ös Autocad-et használok.De ha van egy letölthető dwg fájl, amiben különböző áttételek vannak, az is jó.
Csak a 2D-s elölnézeti képre lenne szükségem, amin a fogak kontúrja látszik. -
#3635
kriszpontaz
veterán
cs_dy
#3633
kriszpontaz
veterán
A 3DS max egy külön állatfaj. Semmi köze a mérnöki programokhoz. GPU renderelésnél használja a GPU-t csak, valamint shaded modelltér megjelenítésnél. Ebben ki is merül a dolog. Majdnem ugyanazzal a hatásfokkal bevethető bármely mezei VGA, főleg V-RAY rendermotor alatt, de ott sem tökéletes a GPU render.
-
#3633
cs_dy
tag
kriszpontaz
#3632
cs_dy
tag
válasz
kriszpontaz
#3632
üzenetére
Mi az ami a 3DS Max-ban pluszban megjelenik? Microstation-t ismered? Ott sincs általános haszna? Meg úgy általában 3D modellezésben? Mire való a CUDA, van valami átfogó cikk erről esetleg? A 3DS Maxban van egyébiránt térinformatika modul?
-
#3632
kriszpontaz
veterán
cs_dy
#3631
kriszpontaz
veterán
Alap AutoCAD-ben szinte semmit. ArcGIS-ben sem fogod észrevenni. Szerintem inkább 3DS Max és hasonlókban lehet hasznát venni. Annak idején volt Quadro-s notim, a frissebb NV drivereket nem ismerte fel az AutoCAD hitelesített driverként, tehát sokra nem mentem vele. Gyakorlatilag csak az "optimalizált" vezérlőprogramot fizeted ki, de látható haszna ezekben a programokban semmi (saját tapasztalat alapján).
A CUDA-ról meg ne is beszéljünk, az AutoCAD semmilyen CUDA gyorsítást nem tud. A renderelő fázisnál talán lehet valami előnye, de arra meg ott a 3DS max, nem hiszem hogy számottevő felhasználóbázis szívna a 3D részével az AutoCAD-nek.
-
#3630
hoffman_
nagyúr
kriszpontaz
#3627
hoffman_
nagyúr
válasz
kriszpontaz
#3627
üzenetére
értem, köszi szépen
-
#3628
cs_dy
tag
kriszpontaz
#3624
cs_dy
tag
válasz
kriszpontaz
#3624
üzenetére
Jelentem 10.3 alatt 2 perc 20 másodperc helyett (10.2), 6 másodperc ugyanaz a TIN modell megjelenítése.
-
hoffman_
nagyúr
sziasztok!
tegnap felraktam a 2015-ös AutoCAD-et, és rögtön a reboot után ez fogadott. a szoftver futásával (eddig) további probléma nem adódott. szerintetek mi a megoldás?
2015-ös 64bites student licence AutoCAD
köszönöm előre is, ha tudtok segíteni
-
#3625
cs_dy
tag
kriszpontaz
#3624
cs_dy
tag
válasz
kriszpontaz
#3624
üzenetére
-
#3623
cs_dy
tag
kriszpontaz
#3622
cs_dy
tag
válasz
kriszpontaz
#3622
üzenetére
Üdv!
Ahogy olvasom az ArcGIS 10.3 már támogatja a több szálon futást.[link]
Ami nagyszerű ha igaz. -
#3622
kriszpontaz
veterán
cs_dy
#3621
-
#3621
cs_dy
tag
kriszpontaz
#3620
cs_dy
tag
válasz
kriszpontaz
#3620
üzenetére
Van egy képem:
A megjelenítéskor a négy magos procim maximum 50-60 % -on megy (zöld sáv), de a maximális gyakoriság maximális 100%-on van (kék vonal), amíg meg nem jeleníti teljesen a TIN hálót. Miért nem használja ki teljesen a procit, mi lehet a probléma?
-
#3618
kőbaltazár
tag
kőbaltazár
tag
Sziasztok!
Autocad 2004-ben ha lemásolok egy csoportba foglalt alkatrészt, akkor a másolatot hogyan tudom szétbontani?
Üdv és köszi -
erer1000
őstag
CAD-be meglehet valahogy oldani hogy a textúrákat külön mentse ki?
FBX nél láttam egy ilyen opciót, de nem történt semmi!
nem rakta a kívánt helyre a textúrákat.igazából .dae (collada) formátummá kéne átraknom az egészet, de ez eddig csak úgy ment hogy CAD-ből FBX-el 3Ds max-be, onnan meg .dae
de a textúra nem maradt meg, illetve külön fájlba se tudom
(ennek a padnak és oszlopnak próbálkoztam a textúra lementésével, sikertelenül)
-
Nisida
aktív tag
Valaki tudna segíteni, hogy lehet egy blokk beillesztési méretének megadásakor változót használni.
Értem ezalatt, van egy blokkom aminek a beillesztési méretére egy saját magam által definiált változót használók és csak a változó értékét változtatva a rajzban lévő összes blokk amelynél az adott változó lett megadva változik.
-
BenJoe80
senior tag
Sziasztok,
AutoCAD 2010 Architecture programmal próbálok 3D- házakat rajzolni és gondom van bizonyos műveletekkel, szerszámokkal.
1. Hogy tudok 2D alakzatokat készíteni a Z tengely mentén (pl. egy szimpla vonalat "kihúzni" a síkból)?
A YouTube-on található gyakorlatokat próbáltam/próbálom követni, de gondom akadt nagyon egyszerű(nek látszó) műveletekkel:
2. A "solidedit" "taper" parancsa nálam nem működik. Szisztematikusan, lépésről-lépésre az útmutatás szerint haladok, de még sem bírom "bedönteni" egy tégla test oldalát. Videó itt.
3. Az "extrude" paranccsal úgy lehet egy testet a síkból kihúzni, hogy az oldalak egy meghatározott - 90°-tól eltérő - szögben emelkednek ki, majd a "move face" paranccsal, addig emeljük a test "tetejét", amíg az élek egy pontban nem találkoznak (remek megoldás egy tetőszerkezet modellezéséhez). Videó itt.
Csak éppen nem tudom megcsinálni.
A síkból való "kíhúzás" működik, de a "face moving" már nem (itt jön be az a gyanúm, hogy valamiért nem tudok a Z tengely mentén műveleteket végezni). Érdekessége a dolognak, hogy a "face moving" parancs működik az X és Y tengelyek mentén.
Tudnátok nekem ebben segíteni, hogy mit csinálok rosszul?
A segítséget előre is köszönöm!
-
#3610
csubuka
addikt
belagezabela
#3609
csubuka
addikt
válasz
belagezabela
#3609
üzenetére
Igazán köszönöm!
Akkor már ma is tanultam valamit
-
Sziasztok!
W7 64 bit, i3, 8-16 GB ram mellé milyen VGA-t ajánlanátok Autocad 2007, Solid edge mellé?
Kevés 3D van, de azért...
1 GB gDDR5 740GT vagy R7 250 elég lehet? Esetleg ezeknél valami olcsóbb is jó?Köszönöm!
-
#3607
csubuka
addikt
belagezabela
#3606
csubuka
addikt
válasz
belagezabela
#3606
üzenetére
Köszönöm szépen!
Közben előjött egy másik probléma: Túl nagyra hízott egy dwg fájl és így a céges levelezéssel nem lehet már továbbítani. Milyen trükkökkel lehet csökkenteni a méretén? (tömörítés nélkül...)
-
#3605
csubuka
addikt
kriszpontaz
#3604
csubuka
addikt
válasz
kriszpontaz
#3604
üzenetére
Ez dinamikus blokk.
Itt is van némi tanács, persze nem úgy működik, ahogyan kellene. Ha sikerrel kiderült megosztom majd. Ezt sajnos el kell hárítani most nekem.
-
#3604
kriszpontaz
veterán
csubuka
#3603
-
#3603
csubuka
addikt
kriszpontaz
#3601
csubuka
addikt
válasz
kriszpontaz
#3601
üzenetére
És olyat nem lehet kikötni, hogy "függvény" legyen pl a második attribútum és mindig egyenlő legyen az első adott értékeivel?
-
#3602
csubuka
addikt
kriszpontaz
#3601
csubuka
addikt
válasz
kriszpontaz
#3601
üzenetére
Köszönöm szépen!
Köszi a segítséget mégegyszer.
és mindkettővel a probléma, hogy drága.
.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
.
Új hozzászólás Aktív témák
- Melyik tápegységet vegyem?
- One otthoni szolgáltatások (TV, internet, telefon)
- Soundbar, soundplate, hangprojektor
- Kerékpársportok
- Microsoft Office és Office 365 topic
- Samsung kuponkunyeráló
- Fotók, videók mobillal
- Milyen egeret válasszak?
- Spórolós topik
- f(x)=exp(x): A laposföld elmebaj: Vissza a jövőbe!
- További aktív témák...
- Bitdefender Total Security 3év/3eszköz! - Tökéletes védelem, Most Újévi áron! :)
- Számlás!Steam,EA,Epic és egyébb játékok Pc-re vagy XBox!
- MS SQL Server 2016, 2017, 2019
- Game Pass Ultimate előfizetések 1 - 36 hónapig azonnali kézbesítéssel a LEGOLCSÓBBAN! AKCIÓ!
- Windows 10 11 Pro Office 19 21 Pro Plus Retail kulcs 1 PC Mac AKCIÓ! Automatikus 0-24
- Airmsen YW500 ablaktisztító robot / 12 hó jótállás
- ELADNÁD IPHONE KÉSZŰLÉKED? ADD EL A MOBILESHARKNAK GYORSAN ÉS BIZTONSÁGOSAN!
- Készpénzes / Utalásos Számítógép felvásárlás! Személyesen vagy Postával!
- Razer Blade 17" i7-12800H / 32GB / 1TB / RTX 3080 Ti 16GB / 4K 120Hz
- BESZÁMÍTÁS! ASRock X870 R9 7950X3D 32GB DDR5 1TB SSD RTX 4090 24GB Be quiet Pure Base 501 LX white
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: Laptopszaki Kft.
Város: Budapest
