Új hozzászólás Aktív témák
-
-ZeeZee-
senior tag
Itt egy lisp (nem saját forrás):
;| RMB=========================================================================Rotate Block(s) at its insertion point(s) by specifying rotation angle=========================================================================|;(vl-load-com)(defun C:RMB (/ CN ENT OS RA SS)(setq SS (ssget (list (cons 0 "INSERT"))))(if *RA (setq RA (getdist (strcat "Specify rotation angle <" (angtos *RA) ">: ")))(progn(initget 1)(setq RA (getdist "\nSpecify rotation angle: "))); progn); if(if (not RA)(setq RA *RA)); if(setq *RA RA)(repeat (setq CN (sslength SS))(setq CN (1- CN)ENT (ssname SS CN)OS (vlax-ename->vla-object ENT)); setq(vla-put-rotation OS (+ (* (/ RA 180) pi)(vla-get-rotation OS)))); repeat(princ)); defun C:RMB -
válasz
gborisz
#4896
üzenetére
Ha mindegyiket azonos szögben akarod elforgatni, akkor nyisd meg a blokkot szerkesztésre (BEDIT vagy dupla klikk a blokkon) és a középpontja körül forgasd el (vagy ha az adott objektum engedi, akkor akár tükrözheted is). Mentsd el a blokkot és zárd be a blokkszerkesztőt (BCLOSE).
-
válasz
kmisi99
#4894
üzenetére
Persze, fel tudod scalezni a megfelelő méretre.
Mérj le mindkét rajzon két fix pont között egy távolságot, abból kiszámolhatod, hogy mennyivel kell felszorozni majd a kapukat.XREF módszerrel: amikor xrefeled a tervbe a beléptető rendszert, megadhatod a méretarányt. Utólag is módosítható az xref mérete, SCALE paranccsal.

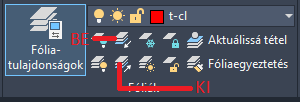

Átmásolással: Állítsd át az Isolate Layer Settings értékeit a képen látható értékekre.
Így csak az izolált fóliák fognak látszódni és csak azokat tudod megfogni egy kijelöléssel.
Mentsd el, jelölj ki a beléptető rendszerek rajzon egy elemet, amit át szeretnél vinni, LAYISO paranccsal izoláld. Ha más is kell még hozzá (pl. feliratozás), akkor azt is jelöld mellé és úgy izoláld. Izolálás után már kijelölheted az átvinni kívánt elemeket, Ctrl+Shift+C-vel mehet a másolás. Leírva bonyolultabb, mint valójában. -
kmisi99
addikt
Köszi már ez is egész sokat segített. Ami fontos infó hogy amin a beléptető van és ahova be kellene ültetni az két nagyjából ugyan olyan alaprajz csak a fő alaprajzon nincsenek rajta ezek a beléptető rendszerek, de az arányok nagyon nem ugyan azok.
Amit eddig sikerült elérnem, a felesleges layereket lefagyasztottam, így azok nem zavarnak be, így adott volna hogy már csak kijelölöm és bemásolom az alaprajzra, de az alaprajzra másolva egyetlen érzékelő modul akkora mint a komplett épület, ilyen méretrarányos bemásolás lenne vajon?
-
válasz
kmisi99
#4892
üzenetére
Csak a fóliákat vitted át, az objektumokat nem.
Megteheted pl. xrefeléssel (XREF), ott a kis ablakban jobb klikk Attach DWG vagy PDF, amilyen formátumban kaptad.
A másik opció, hogy megnyitod a beléptető rendszerek rajzát, kijelölöd az elemeket, amiket át szeretnél vinni a tervedbe, Ctrl+Shift+C és megadod a 0 pontját. Ha a két rajznak azonos a 0 pontja, akkor Ctrl+Shift+C lenyomása után beírhatod, hogy 0,0 a másik rajzba pedig Ctrl+V-vel beillesztheted szintén 0,0 ponttal. (Esetleg Ctrl+Shift+V-vel, ha blokként tennéd be a rajzba.)
Ha nem azonos 0 ponban vannak, akkor egy fix pontot jelölj ki, ilyen lehet pl. egy akna vagy liftakna sarka, esetleg egy betonfal sarka. -
kmisi99
addikt
Sziasztok, eddig elég egyszerű rajzokat csináltam autocadban, viszont ma olyat kaptam, hogy adott egy alaprajz és egy külön dwg ben egy másik alaprajz, ahol a beléptető rendszernek meg még más rendszereknek vannak elemei, és nekem a beléptető rendszert kellene az alaprajz fölé illeszteni.
Próbáltam a fólia managerben kiimportáltam majd az alaprajza be, be is importálta, de csak magukat a fóliákat a tartalmukat a tényleges rajz elemeit nem. Mi lehet a gond, vagy hogy kellene?
-
#4890
Ndruu
MODERÁTOR
Rodzser Mór
#4889
válasz
Rodzser Mór
#4889
üzenetére
Nem szoktam ilyet használni, de rákerestem, így tudod módosítani.
Kicsit olyan, mint egy blokk, bele kell lépni és az array szerkesztőben tudod módosítani a tulajdonságait. ARRAYEDIT, ARRAYCLOSE, vagy ha be van kapcsolva a ribbon, onnan könnyebben kezelhető.
-
#4889
Rodzser Mór
senior tag
Rodzser Mór
senior tag
Sziasztok!
Acad2014-ben létrehozok pl egy téglalapot és azt Array parancssal "kiterjesztem". Így lesz sok téglalapom.
Utána ezeket kijelölöm és egy másik fóliára teszem, akkor a kiírja, hogy már az új fólián van, de küllemre ugyanolyan, mint ami az előző fólián volt. Pl az előzőn piros volt a bylayer az újnál meg zöld, akkor is a korábbi piros színnel mutatja, miközbn már zöldnek kéne megjeleníteni.
Redraw és Regen parancs sem változtat ezen. Sőt ha bezárom a programot és megnyitom akkor sem frissíti a layernek megfelelően a színt.
Hogy elhet ezt kiküszöbölni, jól megcsinálni?Így most macera, mert átrajzolom az új layerben (hogy a jó színnel is jelenjen meg) és a régi síkidomot törlöm.
-
lumpy92
aktív tag
Szia!
Úgy tudom, hogy magától nem tud ilyet a CAD.
Ebben a cikkben [link] van egy hivatkozás egy LISP-re (letöltés [link] ). Ezt a LISP-et betöltöd az_APPLOADparanccsal, majd aLINOUTparanccsal kiexportálja az összes vonaltípust a DWG file-ból. A kiexportált fájlt már tudod szerkeszteni.
Elvileg megy, én még nem használtam. -
lumpy92
aktív tag
Szia! Nem, sima civil 3D (igen, ezt nem írtam), annak is van csőtervezős része.
De a kérdésem szempontjából vizsgálhatunk egy sima terep hossz-szelvényt is.
A lényeg, hogy a hossz-szelvénynek csinálok fejlécet, akkor abba tudok feliratokat kiiratni vele. A felirat artalmát a feliratstílus szövegkomponensén belül tudom megadni. Itt előre megadott tulajdonsáokgat lehet választani (pl. magasság).
Lehet viszont kifejezéseket létrehozni a Civilen belül, amivel elég szerteágazó matematikai műveleteket lehet csináltatni. A problémám, hogy ezt sima hossz-szelvény feliratként (vagy csőfeliratként) engedi a program behivatkozni, de a fejléc szövegében csak a gyári paramétereket engedi. -
#4883
Ndruu
MODERÁTOR
Mythunderboy
#4882
válasz
Mythunderboy
#4882
üzenetére
A viewporton belül látod a modelltérben lévő rajzot, a beállított méretarányban.
A nyomtatási ablakban (alul középen) pedig meg tudod adni, hogy az egész papír milyen méretarányú legyen. Scale 1:1; 1 mm=1 unit
A példa fájlban beállítottam neked mindkettőt, de lehet nálad nem úgy jelenik meg.A papír méretét majd nyújtsd max. 1370 magasra, ha csak annyit tud a plotter.
-
#4882
Mythunderboy
csendes tag
Ndruu
#4880
Mythunderboy
csendes tag
Köszi!!! Szerintem ezt kerestem!!
Kipróbálom ! A nyomtatót nem én intézem akinek besegítettem azt mondta olyan helyen nyomtatja ahol 137cm széles a max. nyomtatási méret . De ha 2 darabban is összerakja már az is jó. Egyébként az általam megadott nyomtatási méretet ha nem tartják akkor torzul a méretarány? Nem a rajz az 1:1 hanem a papírmérethez igazított viszonya? Csak a megadott nyomtatási méretre vonatkozik az 1:1 méretarány nem? Ugyan úgy mint pl sima A4 nyomtatásnál ha a teljes oldal kitöltést választom elveszti a méretarányt, kivéve ha megadom az 1:1 méretet? Vagy hülyeséget írok?
-
#4880
Ndruu
MODERÁTOR
Mythunderboy
#4879
válasz
Mythunderboy
#4879
üzenetére

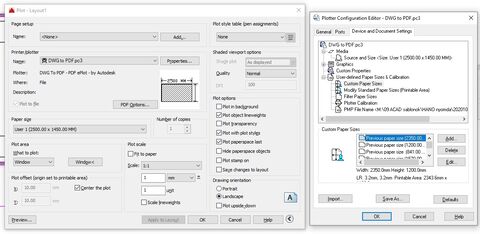

Hozz létre a Layouton egy viewportot 1:1-es méretezéssel, Ctrl+P, válaszd ki a nyomtatót (gondolom nincs helyben plottered, úgyhogy pdf nyomtató kell), állítsd az egyéni papírméretet.
Meg is csináltam neked gyorsan egy próba rajzban, innen letöltheted.Mondjuk nem tudom hol fogsz találni ilyen széles plottert, de sok sikert! Canonnak van ipf9100, az már 60" széles tekercset is kezel, arra ráfér.
-
#4879
Mythunderboy
csendes tag
Mythunderboy
csendes tag
Sziasztok!
Tudna valaki segíteni? A következőt szeretném: 1:1 méretben kellene nyomtatható formátumot létrehoznom egy ajtó metszeti és nézeti képéről . Tehát egy 220 cm hosszú és 130 cm széles ajtó egy az egyben nyomtatva és ennek vízszintes és függőleges metszete.
Van valami plotter formáció ha jól tudom de még nem csináltam ilyet hol kell beállítani?. Milyen formátumban kell mentenem? Vagy mit kell beállítanom? 2010-es CAD
Köszi!
-
lumpy92
aktív tag
Sziasztok!
Tud valaki megoldast arra, hogy hossz-szelvény fejlecében létrehozott feliratnál hogyan lehet matematikai műveletet megadni?
Az is jó, ha az alap tulajdonságokat bedobva lehet köztük számoltatni, vagy külön létrehozott Kifejezést lehet behivatkozni.
Elég idegesítő, mert pl. sima csőfeliratba bármilyen általam létrehozott Kifejezéssel számított értéket ki tudok iratni, de ezt nem tudom betenni fejlec feliratba. -
#4877
diffidenty
újonc
diffidenty
#4874
diffidenty
újonc
válasz
diffidenty
#4874
üzenetére
Jujj, ez nagyon jó! Köszönöm -ZeeZee-, és Iumpy92!
-
#4876
lumpy92
aktív tag
diffidenty
#4874
lumpy92
aktív tag
válasz
diffidenty
#4874
üzenetére
Kinyitod a Statisztika fülön valamelyik panelt és ott jobb klikk, másolás vágólapra.
Be tudod illeszteni wordbe vagy excelbe. Ha mindig ugyan azok az adatok érdekelnek, akkor a cél alkalmazásban írsz rá egy makrót, hogy beformázza.Megelőztek
-
#4875
-ZeeZee-
senior tag
diffidenty
#4874
-ZeeZee-
senior tag
válasz
diffidenty
#4874
üzenetére
Ha rámész az adatokra, akkor jobb egérrel tudod vágólapra másolni, amit be tudsz illeszteni akár txt, akár word/excell file-ba is.
-
#4874
diffidenty
újonc
diffidenty
újonc
Sziasztok!
Tudja valaki, hogy Autocad-ben (Civil 3D) ki lehet-e a felülettulajdonságok statisztikai adatait exportálni DEM formátumon kívül valami másba? Pl. txt, xls, doc, bármi, ami a szöveges részt megjeleníti. És ha igen, akkor hogy lehet ezt megtenni?
(Sokszor csak a szöveges adatokra lenne szükségem, és elég nyűgös átgépelgetni minden egyes felületnél ~ 20 adatot.)
Köszönöm szépen a segítséget! -
-
rgqjx
aktív tag
válasz
#58594688
#4871
üzenetére
A blokkon belüli rajzelemek bylayer-re állításához ezt a lisp rutint szoktam használni (vigyázat, nem mindig működik tökéletesen. Ha ez megvan, akkor már a fólia kezelőben színezhetsz. Természetesen a nem blokk elemek egyedi színeire is figyelni kell, esetleg azokat is bylayer-re állítani.
Amit csinálnék ha a rajz nyitva és szeretnék mindent szürkén (252) látni:
- összes (szükséges) fólia bekapcsolása, a lock feloldása stb
- az összes rajzelem kijelölése (ctrl+a), majd a tulajdonságpanelen mindent bylayer-re állítása.
- a fólia kezelőben az összes kijelölése, majd a kívánt szürke szín beállítása (252).
- Itt már láthatóak lesznek a problémás blokkok.
- Most jön a fenti lisp rutin, tehát appload-dal betölt, majd a blokk kijelölésnél "all" (talán a magyarban összes néven van). Ebben a lisp-ben a bylayer "szine" a 256. -
#58594688
törölt tag
Sziasztok!
Autocad-ben ha egy blokk elemének színe nem "fólia" és az elem fóliája nem "0" akkor hiába változtatom meg a blokk színét, az elem nem lesz olyan színű. Nem akarok a blokkszerkesztőben hozzányúlni, mert az egész rajz színének megváltoztatása a cél és, ha tele van blokkokkal az nagyon sokáig tartana. Tudja valaki, hogyan változtathatom meg a színét egyszerűen minden rajzelemnek? Előre is köszönöm. -
dcsabesz
tag
válasz
kriszpontaz
#4866
üzenetére
Készítettem egy videót is a problémáról, hátha segít valamit
[link] -
dcsabesz
tag
válasz
lumpy92
#4863
üzenetére
Az F9 kikapcsolása nem változtat a helyzete.
Az történik, hogy a Start pontról indulva az A pozícióba tenném le a vonal végpontját, de ez helyett előbb a B pontba kerül egy végpont, pontosan függőlegesen az A alá (nagyítástól függő távolságra, de nem raszterpontra), majd az A pont kerül letételre, ahova elősször akartam letenni a vonal végét. Remélem sikerült érthetően leírnom a jelenséget.
-
dcsabesz
tag
Sziasztok,
szeretném kérdezni Wacom táblávasl kapcsolatban, hogy AutoCAD hez használnám, de ugrál a kurzor és nem nem oda teszi a pontokat, ahova mutat az eszköz, hanem lefelé irányba eltolva (ettől lesz ilyen fűrészfogas). Van valakinek ötlete, hogy mi lehet ennek az oka?
Előre is köszönöm a választ.
Csaba -
lumpy92
aktív tag
A megjelenítésre nem tudok mit mondani, nyílvan jobb a 32 Gb mint a 8gb, de én a leírt 2-höz lőttem be a lehetőségeket, illetve ott a proci se csúcs.
Jelenleg még 1 szálas, 1-2 funkciót tudnak az új verziók több szálon megoldani (talán regen, illetve 3d-s meglenenítés, de az átlag user életét nem váltja meg).
Emiatt is fontos erre a célre magas órajellel futó procit venni, hasznosabb mint egy olyan, amiben annyi a mag mint a dinnyében, de alacsony órajellel futnak. Ezt a legtöbb helyen a beszerzésnél nem veszik figyelembe. -
Nisida
aktív tag
válasz
lumpy92
#4858
üzenetére
Az irtózatosan kevés , scanelt állományokhoz 32 -vel is nagyon jól tudok dolgozni de azért a 64 nél érzem azt hogy nincs probléma, igaz a memória felét a hülye web böngészők szarják tele de akkor is.
Bár lehet a monitor kártya dedikált memóriája is sokat dob, mert a memória azért jó mert nem gyártunk swap fileokat a hdd-re. Ez megérne egy misét, hogy a SSD - Vido kártya memó - RAm szentháromságában + a CPU egyszálas teljesítménye ... melyik a legfontosabb.
Köszi.
Tapasztalat, hogy egy 24 colos + monitor mennyire fogja meg a gépet ?
+1 kérdés: az Autodesk elkezdett már kezdeni valamit a szar egy szálas feldolgozással vagy már több szálas csak én nem vettem észre. ?
-
#4856
Rodzser Mór
senior tag
Nisida
#4855
-
#4852
lumpy92
aktív tag
kriszpontaz
#4851
lumpy92
aktív tag
válasz
kriszpontaz
#4851
üzenetére
Köszike! A rendszerváltozók értéke ha jól emlékszem géptől függ és nem rajzfajltól?!
-
Muki Joe
friss újonc
Sziasztok!
Van valakinek ötlete mi történhetett az LT 2019 programommal? Pár hete egyszerűen összeomlik, ha menteni akarok. Az utolsó megvásárolt licencem, ezért elég kiakasztó. Már letöröltem, minden tartozékát kiirtotta, újratelepítettem. Nvidia, Windows 10 teljesen naprakész. Kezdem feladni.
Köszi! -
lumpy92
aktív tag
Hali!
Modelltérben elforgatom a koordinátarendszert Z tengely szerint, ezután ezt elnevezzettként elmentem. Ezután ugyebar a viewcube alatti legördülőből tudok váltani e között az elforgatott és a VKR között.
A kérdésem az, hogy hogyan tudom úgy elmenteni az FKR-emet, hogy a nézet elforgatásával együtt legyen mentve?
Kaptam külsőstől olyan rajzot, amiben ha a viewcube alatti menüben átváltottam FKR-re, akkor a nézetet is hozzá forgatta magától. Az enyémnél ezt külön meg kell csinálni a _plan paranccsal.
Köszi előre is. -
#4846
Rodzser Mór
senior tag
kriszpontaz
#4844
Rodzser Mór
senior tag
válasz
kriszpontaz
#4844
üzenetére
Ezt még nem próbáltam. Szóval az XREF-fel "védett" layer elemeinek egyikét (pl egy vonalat) az utód dwg-ben megváltoztatom, akkor az elődben is megváltozik?
-
#4845
Ndruu
MODERÁTOR
Rodzser Mór
#4843
válasz
Rodzser Mór
#4843
üzenetére
Lehet a defpoints fóliát is törölni, csak ne az legyen aktív, amikor kiadod a laydel-t.
A defpoints akkor jön létre, amikor egy méretezést elhelyezel a rajzban. -
#4844
kriszpontaz
veterán
Rodzser Mór
#4843
kriszpontaz
veterán
válasz
Rodzser Mór
#4843
üzenetére
Megnyitod az XREF rajzot, belebarkácsolsz, rámentesz, a főrajzban az XREF frissülni fog.
-
#4843
Rodzser Mór
senior tag
Rodzser Mór
senior tag
Na találtam megoldást: LAYDEL parancssal.
Viszont a "Defpoints" layert így sem tudom törölni.
Ez alapból nem sajátja egy rajznak, csak a 0 layer. Tehát ebből azt gondolom, hogy törölhetőnek kéne lenni. -
#4842
Rodzser Mór
senior tag
Rodzser Mór
senior tag
Helló!
Van még egy dolog, amitől agyfaszt kapok.
Abban tudtok segíteni, hogyan lehet olyan layert törölni, ami XREF-fel hivatkozik (egy másik dwg-re)?A logikáját sem értem, hogy ezt miért nem engedi alapból, hiszen ez egy külön dwg rajz, amin törölni akarom.
-
#4841
lumpy92
aktív tag
Rodzser Mór
#4840
lumpy92
aktív tag
válasz
Rodzser Mór
#4840
üzenetére
Én is elég sokáig keresgéltem a neten mire meglett, és ott is egy fórumos kérdésre érkezett megoldasként. De hát hatalmas ez a szoftver, még sokszor érzem, hogy csak a felszínt kapargatom, pedig használom egy jó par éve.
-
#4840
Rodzser Mór
senior tag
lumpy92
#4839
-
#4839
lumpy92
aktív tag
Rodzser Mór
#4838
lumpy92
aktív tag
válasz
Rodzser Mór
#4838
üzenetére
-
#4837
lumpy92
aktív tag
Rodzser Mór
#4835
lumpy92
aktív tag
válasz
Rodzser Mór
#4835
üzenetére
INPUTHYSTORYMODE 2 -
#4836
Ndruu
MODERÁTOR
Rodzser Mór
#4835
válasz
Rodzser Mór
#4835
üzenetére
Ha a rajzolás előtt (line, arc, rectangle, stb.) kiadod a multiple parancsot, akkor jó?
-
#4835
Rodzser Mór
senior tag
Rodzser Mór
senior tag
Sziasztok.
Régebbi autocadben ha beírtam a vonal szerkesztéshez egy koordinátát pl @50,100 és utána a kurzor fel billentyűvel behívtam a koárbbi parancsot, akkor újra a @50,100-at hozta be.Acad2014-ben (és gondolom más verziókban is), ha beírom @50,100-at és utána a fel nyíllal a korábbi beírásokat akarom előhívni, akkor nem ezt a relatív értéket hívja be, hanem ha a 200,200-ra ugrott @50,100 koordinátával, akkro a 200,200-at hozza be.
És ez így nagyon macera a fel nyíl helyett mindig begépelni a @-os értékeket.
Hol, hogy lehet beállítani, hogy a @-os beírásom jelenjen meg a fel nyílra?
-
Tapló
csendes tag
Nálunk az 5-10 MB közötti rajz teljesen rendben van, nagyon sok ilyen van, általában a gépeknek sem okoz gondot, gond nélkül kezeli, még a 10-20 MB közötti rajzokkal is könnyedén elbánunk. Általában. Ami rajz most a problémát okozza az elég összetett, valóban nem 3 vonalból áll, de a problémát már a papírterek kialakítása előtt is produkálta. Éppen ezért el is fogadom, hogy pl egy gépen 3 db pdf közzététele mondjuk 2 perc. De hogy egy hardverben jóval erősebb gépen ez 9 percet vesz igénybe, az már baj. A memória és a proci használata 50% alatt van.
A rajzokat szoktuk tisztítani, de a több ezer blokkot nem szeretném felrobbantani
Majd megnézem azért amit írtál a papírtér váltásra. Köszi!
-
7-10 MB amúgy sem kicsi, az legalább 150-200 ezer elemet, vagy sok blokkot tartalmaz a modeltérben. Ha ezek mellé van még legalább 6-10 papírtér sok viewporttal megfűszerezve, akkor mindegy milyen gépet raksz alá, szaggat, lassul. Autocadnél csak a processzor órajele és a RAM mérete számít.
A kapott rajzokat takarítjátok, mielőtt dolgoznátok benne? Mi pl. saját rétegeket használunk, felrobbantjuk az összes blokkot és a végén purge-ölünk. Ennél azért bonyolultabb, de már írtunk rá LISP-et, így szinte teljesen automatizálva lett a tisztítási folyamat. A meglévő papírtereket is törölni szoktuk. A legbonyolultabb rajzok is maximum 5 MB-osat szoktak lenni végeredményben, de inkább 1-3 MB a jellemző.
Papírterekből mi is sokat használunk és régebben hasonló problémák voltak nálunk is.
A probléma az volt, hogy minden egyes megnyitott papírteret eltárolt a gép a memóriában és egy idő után elfogyott a 16 GB. A beállításokban, System fül, bal alul (Layout Regen Options) átállítottuk "Cache model tab and last layout"-ra (LAYOUTREGENCTL=1). Így csak az utolsó megnyitott papírteret tárolja, amire viszonylag gyorsan vissza lehet váltani, ha szükséges. Azóta gyorsabb a papírtér váltás és a memória sem fogy el. -
sabrinho
tag
Jogosnak nem jogos, mivel a vonalak külön jelölését semmilyen jogszabály nem írja elő számunkra és jelentős pluszmunka, amire ők nem kötelezhetnek. Egyikükkel beszéltem, ő arra hivatkozott, hogy ha a kivitelező eltépi, tudja kiét tépte el. Mondtam neki, mi saját magunknak egyeztetünk, úgyhogy tudni fogjuk...
Egyébként én egy darabig megcsináltam a debreceni szoftverrel, de olyan szinten zsúfolt lett tőle a rajz, hogy azóta nem csinálom.
A legszebb, hogy mi kizárólag földkábellel foglalkozunk, a kekeckedők jó része pedig légkábellel van jelen a területen... -
Tapló
csendes tag
Nem tudja valaki, hogy mitől lehet az, hogy bizonyos rajzok, illetben azokban bizonyos műveletek elképesztően lassúak? A gép elég erős. Az adott rajzban van jónéhány papírtér, a fájlméret kb 7-10 MB. pl 3 db papírtér pdf nyomtatása 9 perc.... Egy gyengébb gépen tesztelve ugyanez 2,5 perc volt, egy erősebben pedig 1,5 perc. És vannak más műveletek is amik ilyen eszement időt produkálnak.
-
Tapló
csendes tag
válasz
sabrinho
#4825
üzenetére
Igen, a távközlési cégektől egyre többen kérik, hogy egyedi jelölése legyen a vonalaiknak. Ami részben jogos, hisz már annyi cég van, hogy teljes káosz a rajzokon néha. Viszont olyan is van, hogy pl telekom alépítményben halad másik cég kábele, ami szintén érdekes, ha a rajzon külön külön meg kell jeleníteni.
Mi PDF-et és dwg-t szoktunk feltölteni, ha jól tudom. A rajzokon se koordináta háló, se őrkereszt, se hasonlók nincsenek, eddig ezzel kapcsolatban nem érkezett visszajelzés.
-
-
sabrinho
tag
válasz
lumpy92
#4824
üzenetére
A telekom cégek szórakoznak időről-időre (mikor új embereket vesznek fel e célra), meg hogy jelöljük meg a vezetékeiket. Mint kiderült, ez azért van, mert azt hiszik, mi csak egyeztetünk, de nem mi végezzük a munkát ezért félnek, hogy ha valaki tép valamit, akkor nem tudja kiét tépte. A legszebb, hogy mi kizárólag földkábelt fektetünk, az ilyen igénnyel jövők 99 százaléka pedig légkábeles cég.
Akkor ennek az ÁSZF előírásnak egzaktabb módon nem lehet leget tenni? -
sabrinho
tag
Sziasztok!
Az E-közmű ÁSZF szerint az egyeztetéshez benyújtandó tervnek tartalmaznia kell az EOV koordináta hálót, illetve a rajzi mellékleteit georeferált képként kell feltölteni.
Ez a gyakorlatban mit jelent? Én a dwg-ken minden esetben az eredeti koordinátára helyezem az objektumokat, ami nyilván ebből a formátumból megnyitva koordináta helyes is lesz. Plusz jelként koordináta hálót azonban nem rakok rá, így nyilván a pdf-ben már csak nagyjából látszanak a pozíciók (illetve vonalzóval lemérhetők ). Ti hogy csináljátok ezt? -
#4822
kriszpontaz
veterán
M Gabi
#4821
kriszpontaz
veterán
2 gépre van telepítve, ezt a licensz megengedi, egy hordozható és egy asztali gépen pl., egy időben viszont nem legális a használata.
Valószínű egyszerre használták és ezért ugrott az Autodesk.
Mellesleg ez egy gerinctelen húzás, el kellene gondolkodniuk a szoftverlicenszek árán, és nem fenyegetőzve tukmálni az emberre. Irreális a bérleti díj is, gyakorlatilag amíg szoftverkövetésed van, sokkal jobban jársz ha azt újítgatod (amit ebben az évben megint ki fognak csinálni), mert a bérleti díjjal kifizeted a komplett szoftver árát kb. minden évben. Ha meg lejár, szopóroller. -
M Gabi
friss újonc
Sziasztok, szeretnék segítséget kérni tőletek. Tegnap kaptunk egy e mailt, miszerint az autocad programunkat, mely egy felhasználós, monitoringolták fél évre visszamenőleg, és öt napon kettős felhasználást észleltek, ami következményeket von maga után. első kőrben a békés rendezés hívei, ezért vehetünk tőlük 1140 euro értékben programot, vagy jogi útra terelik és kérhetünk auditálást. Számunkra az megdöbbentő, hogy ennyire "buta" a program hogy enged két belépést? Többi programunk nem enged, pl. nemetschek. Járt már valaki így? mit lehet tenni? nagyon aljas húzásnak érzem, annál is inkább,mert nyilván látható ,ha azt látják, hogy kétszer történt belépés, akkor azt is láthatják, hogy egy helyen történt munkavégzés vele egy időben. Tapasztalat, tanács? Nagyon sürgős!!!
-
válasz
gepesz13
#4816
üzenetére
Minden fólia felkapcsolása: LAYON
Minden fólia lekapcsolására nincs parancs, de ha beírod a parancssorba:_-LAYER<ENTER>
_OFF<ENTER>
*<ENTER>
_Y<ENTER>
<ENTER>akkor ez lekapcsol mindent, az aktív réteget is. Erre lehet írni scriptet, társítani hozzá egy parancsot, vagy lispet írni rá, de ha csak ennyi réteg van, akkor talán a legegyszerűbb, ha megnyitod a fóliakezelőt, kattintasz a legfelső fóliára, aztán a Shiftet lenyomva tartva és a legalsóra kattintva kijelölöd az összes réteget és rányomsz egy "égő lámpára".
-
#4818
lumpy92
aktív tag
agyrágóbogár
#4817
lumpy92
aktív tag
válasz
agyrágóbogár
#4817
üzenetére
Pontosan!
Annyivel egészítenén ki, hogy a _laydel paranccsal azokat a fóliakat is ki lehet törölni, amit a Fóliakezelőben nem enged (mert pl. blokk hivatkozik rá). -
#4817
agyrágóbogár
csendes tag
gepesz13
#4816
agyrágóbogár
csendes tag
válasz
gepesz13
#4816
üzenetére
Szia!
Amelyik rétegen van valami (akár blokkon belül), azt nem tudod törölni.
Javaslom a tisztítás (_PURGE) parancsot, ott a beágyazott objektumok törlését bepipálni, és úgy elindítani. Ekkor az összes rajzban lévő blokkot kitöröl, ami nincs beillesztve a rajzba, vele együtt a fóliáit is.
Ki-be kapcsolni a fóliákat a következőképpen lehet: fóliatulajdonság kezelőben jobb klikk valamelyik fólián, "összes kijelölése" és utána egy lámpára ráklikkelni. -
gepesz13
tag
Sziasztok!
Valóban volt már kérdés de már elmentettem, hogy miként találom meg.
Most olyan kérdésem lenne, hogy hogy tudom kikapcsolni vagy bekapcsolni az összes fóliát?
Van egy csomó fólia csak egy 0 és egy defpoint és egy aktuális de nem tudom, hogy törölhetnék a többiből?
Üdv és köszi -
#4812
agyrágóbogár
csendes tag
Eagl3
#4810
agyrágóbogár
csendes tag
Szia!
Nekem olyankor szokott ilyen lenni, amikor a dxf hibás. A "folytatáshoz nyomja meg az ENTER billentyűt" felirat előtt kiírja, hogy melyik sorban van a hiba.
Egy helyrehozással (_RECORVER) is megnyithatod a rajzot, majd mented. Esetleg próbáld meg blokkként beilleszteni egy új rajzba (ez akkor nem működik, ha hiba van a fájlban). -
lumpy92
aktív tag
Próbáld meg utána megnézni a parancssorban, hogy nem írt-e ki valami üzenetet, hibát.
Másik ötletem, hogy töltsd le az ingyenes DWG Viewer-t (a legújabbat) az Autodesktől. Azzal elvileg meg tudod nyitni a DXF-et, illetve elmenteni DWG-ként (pl 2010-es formátumban). Utána már használhatod a 16-os CAD-eddel. -
Eagl3
veterán
Sziasztok!
Van tippetek az alábbi problémára?
2016-os AutoCAD-et használok, kaptam pár .dxf file-t, mikor megnyitom, a CAD kiírja, hogy folytatáshoz nyomja meg az ENTER billentyűt. Enter után viszont nem tölti be a rajzot, egyszerűen csak nyit a program megy Rajz1.dwg nevű lapot.
Az az érdekes, hogy úgy emlékszem, ugyan ezeket a fileokat a múltkor még meg tudtam nyitni. Kipróbáltam másik gépn, ugye ezt csinálja.
-
lumpy92
aktív tag
válasz
gepesz13
#4803
üzenetére
Szia! Ha beírod az
_XREFparancsot, utána az xref kezelőben jobb klikk a csatolt rajzra. Ott lesz, hogy Csatolás..., utána kiválasztod, hogy Beszúrás. Ekkor az egészet berakja blokként, azt szétveted és megvagy. Utána törlöd ami nem kell.
Sajnos azt nem tudom, hogy lehet csak egy részét átvenni. -
#4802
lumpy92
aktív tag
kriszpontaz
#4801
lumpy92
aktív tag
válasz
kriszpontaz
#4801
üzenetére
Az lehet. Köszi még egyszer!
Kipróbálom ! A nyomtatót nem én intézem akinek besegítettem azt mondta olyan helyen nyomtatja ahol 137cm széles a max. nyomtatási méret . De ha 2 darabban is összerakja már az is jó. Egyébként az általam megadott nyomtatási méretet ha nem tartják akkor torzul a méretarány? Nem a rajz az 1:1 hanem a papírmérethez igazított viszonya? Csak a megadott nyomtatási méretre vonatkozik az 1:1 méretarány nem? Ugyan úgy mint pl sima A4 nyomtatásnál ha a teljes oldal kitöltést választom elveszti a méretarányt, kivéve ha megadom az 1:1 méretet? Vagy hülyeséget írok?
Új hozzászólás Aktív témák
- E-roller topik
- Úgy állhat le a 16 GB-os GeForce RTX 5060 Ti gyártása, hogy közben nem áll le
- Samsung Galaxy S23 és S23+ - ami belül van, az számít igazán
- Battlefield 6
- Milyen billentyűzetet vegyek?
- Apple iPhone 17 Pro Max – fennsík
- Amazfit Active 2 NFC - jó kör
- CES 2026: felcsavarta az AI-t az AMD, de örülhetnek a játékosok is
- Samsung Galaxy S25 Ultra - titán keret, acélos teljesítmény
- Spórolós topik
- További aktív témák...
- Kaspersky, BitDefender, Avast és egyéb vírusírtó licencek a legolcsóbban, egyenesen a gyártóktól!
- PC Game Pass előfizetés
- Számlás!Steam,EA,Epic és egyébb játékok Pc-re vagy XBox!
- Game Pass Ultimate előfizetések 1 - 36 hónapig azonnali kézbesítéssel a LEGOLCSÓBBAN! AKCIÓ!
- Adobe Előfizetések - Adobe Creative Cloud All Apps - 12 Hónap - 15% AKCIÓ
- ÁRGARANCIA!Épített KomPhone i7 14700KF 32/64GB RAM RTX 5070 12GB GAMER PC termékbeszámítással
- LG 65B3 -65" OLED - 4K 120Hz 1ms - NVIDIA G-Sync - FreeSync Premium - HDMI 2.1 - PS5 és Xbox Ready
- Honor X5c Plus 64GB, Kártyafüggetlen, 1 Év Garanciával
- HIBÁTLAN iPhone 14 512GB Blue -1 ÉV GARANCIA - Kártyafüggetlen, MS3922
- HIBÁTLAN iPhone 12 Mini 64GB Green -1 ÉV GARANCIA - Kártyafüggetlen, MS3453
Állásajánlatok
Cég: Laptopszaki Kft.
Város: Budapest
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
