  Erkély erőmű: Németországban szabadon lehet, idehaza nem

  Németországban igen elterjedt az Erkély erőmű (Balkonkraftwerk), annak egyszerűsége és olcsósága révén.
  Miért Erkély erőmű a neve? Mert akár egy ház, társasház erkélyén is megvalósítható.

  Idehaza bármilyen Grid-tie (hálózatra kötött, hálózatra termelő) rendszer kizárólag igen költséges és bonyolult terveztetés és engedélyeztetés után lehetséges.
  Erkély erőmű létesítéséhez ezzel ellentétben Németországban mindössze egy egyetlen oldalas regisztrációs formot kell kitölteni.
  Valamint bejelenteni a Szövetségi Hálózati Ügynökségnek (BnetzA) online.
  Az egész megvan 10 perc alatt.

  Nincs engedélyeztetés, nincs terveztetés, nincs bürokrácia, nincs hosszú és költséges procedúra.
  A szolgáltató kicseréli a villanyórát oda-vissza mérő órára, és máris használhatja a felhasználó az akár saját maga által telepített napelemes rendszerét.



  Miből áll egy alapszintű Erkély erőmű:
  1) Inverter maximum 600W-os lehet, tipikusan mikroinverter.
  Ez végzi a napelemek által adott egyenáram 230V-os váltóáramra konvertálását.

  2) Napelem panel(ek), melyek lehetnek akár nagy 300-500Wp (1,7m x 1m - 2m x 1,1m) panelek, de lehetnek akár kisebb pl 80Wp panelek is sorba kötve.
  Nincs megkötés, ami ahogy felfér (erkélyre, garázstetőre, bárhová ahol rendesen rögzíteni lehetséges).
  Leginkább elterjedt 2-4db 3-400Wp napelemmel szerelve.

  Érdemes túlpanelezni (inverter által megengedett szintig), különösen a nem ideális függőleges helyzetben szerelt napelem panelek esetében.
  Így rossz időben is többet tud termelni, közelebb a 600W-hoz.
  Cserében napos időben az inverter levágja a termelési csúcsot (2db 495Wp-s panel 990W-ot képes leadni), és csak az inverter max teljesítménye azaz 600W lesz a termelés.

  3) Kültéri 230V-os fali aljzat: ebbe kell az inverterből jövő dugvillát bedugni



  És ennyi az egész. Mint az látszik, tényleg egyszerű rendszer.
  Felhasználó magának is össze tudja tenni.
  Csak hozzáköti a napelem(ek)et a mikroinverterhez.
  Majd a mikroinvertert bedugja a 230V-os aljzatba.
  És kész, máris termeli a maximum 600W-ot a napelemes rendszere.

  Miért jó a felhasználónak:
  - Meg tud termelni egy nap akár 3-5 kWh áramot a rendszer (tavasztól őszig)
  - Amikor süt a nap, akkor a napelem által termelt áram kerül felhasználásra
  - Ha többet termel mint fogyaszt, akkor nem fogyaszt a lakás szolgáltatói áramot.
  - A 600W-ról elmegy a hűtő, a TV, router …
  - A többlettermelés visszatáplálásra kerül a hálózatba.
  Ha több mint 600W a lakás fogyasztása, akkor 600W-al csökken a hálózati fogyasztás.
  Például az elektromos sütő 1000W-ot fogyaszt.
  Ekkor jön 600W a napelemből, 400W a szolgáltatótól

  Fontos megjegyezni, hogy a mikroinverter (mint minden Grid-tie termelő inverter) áramszünetben azonnal leállítja a termelést.
  Tehát ha áramszünet van, hiába van napelem, hiába van inverter … sötét lesz a lakásban.



  Biztonsági szempontból is nagyon baráti a rendszer:
  - 1-1 napelem panel max 50V egyenáramú feszültséget képes előállítani
  - Az inverter Grid-tie, azaz hálózatra (rá)termelő.
  - Ha nincs hálózat, inverter nem termel áramot.
  - A nem bedugott 230V-os villájának érintése így teljesen veszélytelen.
  - 600W a max termelése, ami kevesebb mint egy mikró, mosógép, légkondi fogyasztása
  Így a ház/lakás jelenlegi kábelezésére gond nélkül ráköthető.



  Milyen 230V-os aljzat kell neki ?

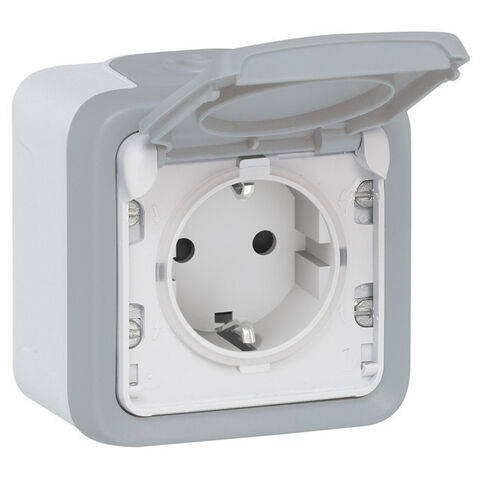

  - Szimpla kültéri Schuko aljzatba is csatlakoztatható.
  VDE V 628-1 előírja, hogy legalább IP44 védettségű legyen.
  Legtöbb inverter kezeli a fázis-nulla felcserélést, tehát ha fordítva kerül bedugásra is ugyanúgy működik a rendszer.





  - Viszont sokkal biztonságosabb Wieland aljzat és dugó használata.
  Itt már ha akarná sem tudja rossz irányban csatlakoztatni a user az aljzatba






  Milyen szabályok vonatkoznak rá:
  - Az mini naperőmű rendszereket a DIN VDE 0100-551-1 szabályozza
  - Inverternek meg kell felelnie VDE-AR-N 4105 szabványnak
  - Nincs engedélyezett inverter lista !
  Bármely Grid-tie inverter amelynek megvan a szükséges certificate-e, szabadon használható
  Ez egy nagy pozitívum az idehaza lévő merev "engedélyezett" inverter listához képest







  És … ez még nem a vége ....


  Erkély erőmű akkumulátorral:

  Ugyanaz az egyszerűsített eljárás vonatkozik rá is, mint a 600W-os változatra.

  És itt már 4600W a maximális mennyiség, amit az inverter termelhet (DIN VDE 0100-551 lehetővé teszi).

  Viszont, a feltételek is mások:
  - Külön kábelezés (villanyszerelő által), ami a teljesítményt elbírja
  - Lehet aljzat, de lehet közvetlen bekötés is
  - Lehet hálózati betáplálásra is használni.
  - Jelenleg igen alacsony 6,53 Cent áron veszik, és 36,19 Cent áron adják az 1 kWh-át.
  - Azaz kerekítve 1:5 - 1:6 az arányszám.
  - Magyarán nem éri meg eladni az áramot, hogy utána 6x áron vásároljuk vissza.
  - Lehet azt választani, hogy visszatáplálással nem kíván foglalkozni (nem kér érte pénzt).
  - Lehet Limiterrel telepíteni, azaz csak a lakás saját fogyasztásának kiszolgálására
  Ez utóbbi esetben rábízzák a felhasználóra ennek megvalósítását.
  Nyugodtan használhatók az inverter mellé kapott CT/Limiter/Energy Meter egységek a visszatermelés figyelésére, inverter önszabályozására.
  Nem foglalkoznak a visszwatt védelemmel !
  Talán még örül is a szolgáltató az ingyen kapott áramnak :)



  Miből áll egy Akkumulátoros Erkély erőmű:
  1) Napelemek
  2) MPPT töltésvezérlő(k)

  3) Akkumulátor, melyet a napelemek által termelt áramból töltenek az MPPT töltésvezérlők.
  Lehet savas akkumulátor is, de manapság LiFePO4 (Lítium-vas-foszfát) akkumulátorok a leginkább ajánlottak ciklikus felhasználásra (napi töltés-merítés)

  4) GTIL inverter (Grid-tie inverter limiterrel), amely az óra után tett CT érzékelőtől kapja az információt, hogy mennyi épp a fogyasztás, esetleg visszatermelés.
  Ezen érzékelő adatai alapján korlátozza le önmagát az inverter, minimalizálva (közel nullázva) a visszatermelt áram mennyiségét.






  Miért jó ez a rendszer a felhasználónak:
  - Sokkal több napelem panel telepíthető (erkélyre, háztetőre, garázsra, földre, … )
  - Akár nullázni képes a ház/lakás szolgáltatói áram fogyasztást.
  - Több GTIL inverter is szabadon alkalmazható egyszerre !
  - Az inverterek maguktól elosszák egymás között a fogyasztás kiszolgálását
  - A nappal megtermelt áramot akkumulátorban eltárolja, és este fogyasztja
  - Lényegében egy DC kapcsolt (rá)termelő rendszer.
  - Nem táplál vissza a szolgáltatónak az inverter saját visszwatt védelme miatt (CT).
  - Minimális visszatáplálás előfordulhat, és ez semennyire sem zavarja szolgáltatót (ingyen kapja).
  - Ha több a lakás fogyasztása, mint amit a GTIL inverter(ek) által termelt, akkor hálózatból kerül pótlásra
  Azaz megy egyszerre mosógép, szárítógép, hőszivattyú, sütő, … és a ház fogyasztása 6000W.
  Ekkor 2db 2000W-os GTIL inverter ad például 4000W-ot, és szolgáltatótól fogy a fennmaradó 2000W.

  Viszont jelentősen drágább rendszer, hisz sokkal több napelem kerül telepítésre, hozzá külön MPPT töltésvezérlő kell, és drága akkumulátorban kell tárolni a megtermelt árammennyiséget.



  A végére már csak egyetlen kérdés maradt.
  Ugyanezen szabványok értelmében …
  ... ugyan mikor lesznek idehaza is engedélyezve az Erkély erőművek ?

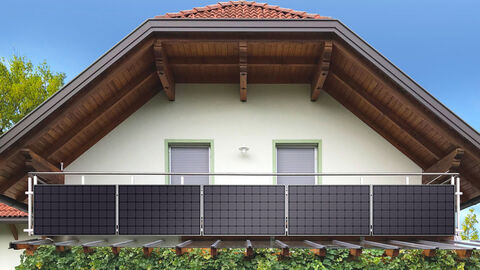

  És végezetül egy kis galéria.
  Bárki rákeres google.com alatt hogy Balkonkraftwerk és átvált a képek lapra … tömegével találja szembe magát szebbnél szebb megvalósításokkal:
