Hangkártya ismertető sorozatom második része az AdMOS AdWave 32 hangkártyáról szól.
Advanced MOS Technology QS1000
Az AdMOS AdWave 32 hangkártya lelke a QS1000 egy hullámtábla alapú hangszintetizáló chip, amely 1996-ban jelent meg. Fix hangminta ROM kapcsolódik hozzá, amely lehet 512kB, 1 vagy 2 MB méretű - ez befolyásolja a hangszerek minőségét. A chip 32 hang polifóniát (egyszerre megszólaló hangok száma; aki szerkesztett már tracker zenét, az tudja, 32 hangsáv elég szokott lenni) tud 44,1kHz mintavétel mellett.
Hirdetés
Az elődje a QS700, ami 1995-ben jelent meg, és 512kB-1MB méretű ROM-okat képes kezelni, szintén 32 hang polifóniával, 44,1 kHz-en. (Ezzel a chippel is van egy kártyám, majd azt is sora veszem.)
A QS1000 chip megjelent AdLib márka alatt is AW-1000 Multimedia QDSP néven, de ami még meglepőbb lehet, hogy a modern időkben is gyártanak vele terméket: Serdaco QWave
AdMOS AdWave 32 / Ovation Wave32.X R2.0

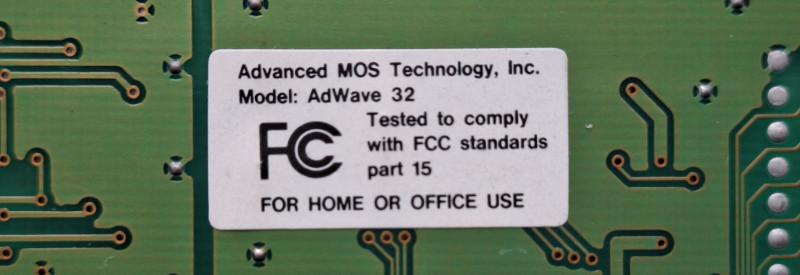

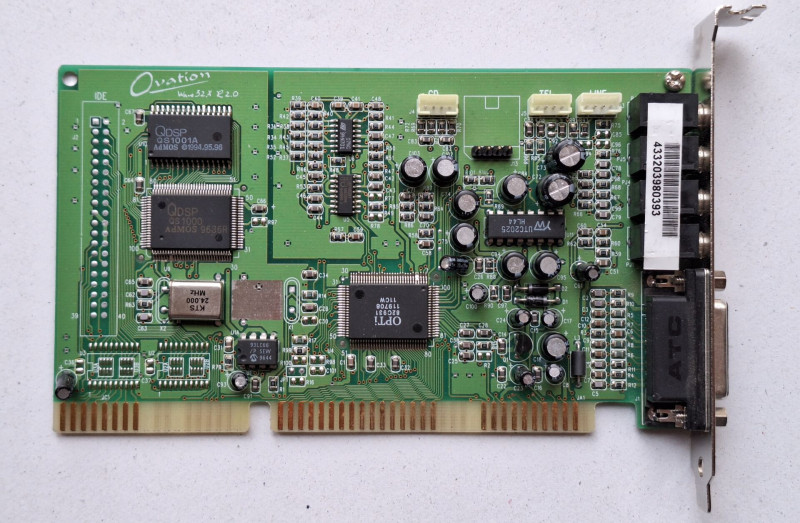

A QS1000 chipet hordozó kártyán kétféle megnevezés is olvasható. A kártya elején az Ovation Wave32.X R2.0 felirat olvasható, míg a hátulján az Advanced MOS Technology (AdMOS) AdWave 32 megnevezés szerepel a címkén.
Ezt a típusú kártyát más név alatt is megtaláljuk, például Telewave Q32.
Az AdMOS hangchip mellett 512kB hangminta ROM található, tehát a legkisebb konfigurációt építették ki ezen a kártyán.
A QS1000 szintetizátor chip mellett a kártya lelke egy OPTi 82C931 audió vezérlő és codec chip, amelyet önmagában is sok hangkártyán megtalálunk. Biztosítja a Sound Blaster Pro / AdLib / Windows Sound System kompatibilitást, és rendelkezik minden szükséges funkcióval: OPTiFM nevű 22 szólamú, 52 operátoros, mély hang kiemeléses FM hangszintézissel, több csatornás sztereó mixerrel, PNP kompatibilitással, MPU-401 MIDI interfésszel, joystick porttal, CD-ROM interfésszel, kodekkel.
Ezen a konkrét kártyán a CD-ROM interfész nincs kiépítve, de erre nincs is már szükség, mert a teszt alaplapon (EPOX MVP3) az IDE vezérlő kezeli az optikai meghajtókat.
Maga a kártya ISA csatlakozóra épült. 2 analóg kimenete van, amelyek az erősítetlen Line Out és az erősített Speaker Out. Bemenettel is kettővel rendelkezik, egy Line In és egy Microphone In. A zenéket az erősítetlen kimenetről vettem fel másik számítógéppel, majd normalizáltam a kapott hangfájlokat.
Beüzemelése nem volt bonyolult, Win9x alatt csak az OPTi drivereket kell feltenni, a hullámtábla szintetizátort lekezeli a rendszer az MPU-401 porton külön telepítés nélkül (nincs is hozzá külön driver). A midi zenék minősége véleményem szerint egész jó a kisméretű ROM ellenére. Hangzásbeli hibát a Tyrian elején lehet hallani, megszakad a basszus string hangja, pattan egyet, folytatódik (nem rögzítési hiba). Ezen kívül az Alloyrun elején mintha torzítana a basszus string. A Take Five szépen szól, de érdekes, hogy nekem az mWave fúvósa jobban tetszett ebben a zenében.
A kártyához a zenei videót itt találjátok: Youtube
Jó szórakozást a felvételek meghallgatásához, kommentben várom az észrevételeket, véleményeket!
