Új hozzászólás Aktív témák
-
#13299
mr_ricsi
veterán
Wind-Storm
#13293
mr_ricsi
veterán
válasz
Wind-Storm
#13293
üzenetére
"Szerencséd ha nem vész el a PWM jel útközben, elvileg szoktak evvel gondok lenni ha hosszan toldanak."
Milyen durvanagy gépnél tapasztalhattad a fentieket
Ugyanis minimum 6 méter a PWM control vezeték megengedett kábelhossza... -
#13298
Rajjmen
aktív tag
Wind-Storm
#13290
Rajjmen
aktív tag
válasz
Wind-Storm
#13290
üzenetére
Nálam is tökéletesen működik az Y elosztás.
Nálam 3db SWif2 120P van az alaplapi CPU vezérlőre kötve, úgyhogy a 12V-t molexről kapja és tökéletesen működik mind a 3 venti. -
#13297
vlaci79
senior tag
Wind-Storm
#13296
vlaci79
senior tag
válasz
Wind-Storm
#13296
üzenetére
Köszönöm
-
#13296
Wind-Storm
őstag
Kakashi356
#13295
Wind-Storm
őstag
válasz
Kakashi356
#13295
üzenetére
-
#13295
Kakashi356
csendes tag
Wind-Storm
#13290
Kakashi356
csendes tag
válasz
Wind-Storm
#13290
üzenetére
Köszönöm
-
#13294
vlaci79
senior tag
Wind-Storm
#13293
vlaci79
senior tag
válasz
Wind-Storm
#13293
üzenetére
Nincs hosszan nincs sok csatlakozó alaplapról elágazik 3 felé és oda már a ventik csatlakoznak
-
#13292
vlaci79
senior tag
Wind-Storm
#13290
vlaci79
senior tag
válasz
Wind-Storm
#13290
üzenetére
Nálam pwm elosztást úgy csináltam hogy 12 voltot egy molex csatiról kapják a ventik pwm és fordulatszám jelet meg alaplapról, így nins gondom az alaplapi venti csatlakozó teljesítőképességével.
-
#13290
Wind-Storm
őstag
Kakashi356
#13289
Wind-Storm
őstag
válasz
Kakashi356
#13289
üzenetére
Lehet kapni PWM Y elosztót is, de a tökéletes működése némely esetben megkérdőjelezhető...
And helyett: Az 5 Voltra kötés igen, mert a sárga a 12 Volt a piros meg az 5.
Ha 4 tűs (molex) toldót buherálsz, akkor figyelj a párhuzamos átkötésre (anyát meg apát is kösd át), nehogy annak amit utánadugsz eszközt, csúnya vége legyen.Olcsóbb és egyszerű megoldásnak tudom ajánlani ezt a remek kis szabályzót. [link]
Csak egy 3,5"-os helyet igényel és PWM-es ventit is bele tudsz dugni (a lengőaljzat fizikai méretéből adódóan).
5 Voltig tudod letekerni vele a ventik feszültségét csatornánként. -
#13289
Kakashi356
csendes tag
Wind-Storm
#13288
Kakashi356
csendes tag
válasz
Wind-Storm
#13288
üzenetére
Igen, azt tudom, csak nincs több PMW csatlakozó az alaplapomon...
azért kösziAnd: Az 1-es a sárga és a piros vezetékek felcserélésével történik?
-
#13288
Wind-Storm
őstag
Kakashi356
#13286
Wind-Storm
őstag
válasz
Kakashi356
#13286
üzenetére
Vagy ha PWM-es a venti (4 tűs), akkor a feszültségcsökkentésen kívül még azt is megteheted, hogy számára megfelelő aljzatba (4 tűs) dugod és megteszed a szükséges beállításokat.
-
#13287
And
veterán
Kakashi356
#13286
And
veterán
válasz
Kakashi356
#13286
üzenetére
1.) Eleve rendelkezésre álló alacsonyabb (pl. 5V-os) tápfeszről járatod.
2.) Soros feszültségstabilizátorról (pl. 6, 8, 9, 10V-os), ez mindenféle ventihez megfelel, amíg a stabilizátor maximális áramát nem léped át.
3.) Soros - nagyobb teljesítményű - ellenállás vagy potméter, az előzőhöz képest annyi hátránnyal, hogy ez a módszer csak egy bizonyos áramfelvételű / teljesítményű ventilátorhoz jó, más fajtához más érték kell. -
#13286
Kakashi356
csendes tag
Kakashi356
csendes tag
Hello! Egy olyan lenne, hogy egy fix 2000 rpm-es ventit, hogyan tudok alacsonyabb fordulatszámúvá tenni, elvileg fesz csökkentéssel nem? Ezt hogyan tudom megcsinálni?
-
Mexildos
aktív tag
válasz
vlaci79
#13284
üzenetére
Szia!

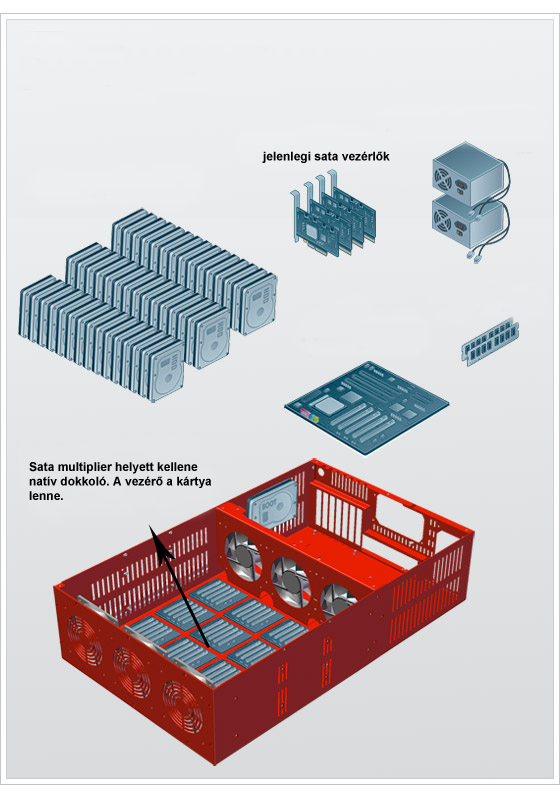

Köszi a segítséget. Szóval ehhez hasonló backplane kellene. Csatolom a ház robbantott ábráját, hogy az elhelyezést lásd. Már kevésbé ebbe a topikba való, de úgy tervezem, hogy a második ház lenne egy tükör, hogyha HDD meghibásodás lenne, szóval a kettőt majd össze kell kapcsolni. Mondjuk azt valami külső SAS expander kártyával kellene összekötni? Megvalósítható?
Tápegységen még nem gondolkodtam. De külföldi fórumon olvastam hogyha a HDD-k mennek akár egy 50 HDD-s rendszer sem eszik többet alap állapotban 290 W-nál. Igaz mivel ez egyelőre nem szerver terembe menne, hanem próbálgatásra ezért a nem használatos HDD-ket lekapcsolnám. Így csak azok mennének amik kellenek és használva vannak. Később ha jól skálázható a rendszer akkor lehet szerverterembe vinni.Az a baj, hogy szerintem nem igazán lesz kész backplane ehhez a megoldáshoz. Ráadásul nem tudom, hogy mennyire hot swaposítható a ház. 45 kis fiók. Bár szerintem elvileg megoldható. Kéne egy jó tervező mérnök! Mert akkor szerver szekrényben csak ki kéne húzni a házat ami fiókként működne és csak felfelé kihúzni a HDD-t és kész. Ez a terv.
A ház robbantott ábrája: LINK
-
vlaci79
senior tag
válasz
Mexildos
#13258
üzenetére
Mekkora és mennyi táp lesz benne?
Sata hdd-k induláskor 2 ampert simán kérnek külön külön.
Gyári 4u magas házaknál 24 hddhez már 1350W-os tápok előfordulnakEnnyi hddnél amit el tudnék képzelni: és használható sebességet is hozna.
Adaptec 5805 raid kártya 2db sas expanderrel az 2*24 hdd, kábellel egyenként meg lehet táplálni minden hdd-t. kábel hosszokat úgy variálni, hogy a házon kívül kiérjenek a kábelek a hdd csatlakoztatásához.A nyák a megnevezése: backplane
-
#13283
intercooler
őstag
superecneB
#13280
intercooler
őstag
válasz
superecneB
#13280
üzenetére
Itt kérdezd [link] lesz is valami összejövetel debrecenben
-
#13280
superecneB
őstag
superecneB
őstag
Nem tudom, hogy pontosan jó helyen járok -e, de Debrecen környékén keresnék egy moddert, vagy olyan személyt, akinek van valami Dremel-hez hasonló készüléke és levágna nekem egy kis kb 5cm x 2cm nagyságú réz lapocskából két 15mm x 13mm-es darabot!
Tudna esetleg valaki segíteni nekem ebben? -
andrade
senior tag
válasz
#83381760
#13276
üzenetére
Nem hiszem hogy elvállalnak egy vörösréz alumínium alkatrsészt 20%-os kénsavban eloxálnak a rezet rondán megmarná Az alumíníum tiszta zöld lenne mivel a rézcsövek úgy vannak belesajtolva az alu bordába lehet hogy kilazulna.
Amúgy mire lenne jó? Mit vártál hogy a réz csillogó lesz? -
andrade
senior tag
-
Lompos48
nagyúr
válasz
andrade
#13271
üzenetére
A Réz(I) oxid sokkal jobban vezeti a hőt pld.
Szólj a pasztagyártóknak, hátha még nem tudják és megfizetik az ötletet!
színaluminium forgácsolással pld sokkal rosszabbul megmunkálható
Inkább nehezebbnek mondanám. Természetes a lágyabb mivolta miatt. Azért jó szaki jó szerszámmal boldogul azzal is.
-
Lompos48
nagyúr
válasz
andrade
#13269
üzenetére
amit eloxálásnál visznek rá csak rosszabbul vezeti a hőt
Nem kontrázok, de annyira emlékeztetnék, hogy nagyon sok (legtöbb) hővezetőpasztának egyik alkotóeleme (ami a fehér színt adja neki) az alumíniumoxid (Al2O3). Ha gondot jelentene biztos mást kevernének bele.
Dural - kemény alumínium ötvözet (dur...!), amit mechanikai ellenállás (keménység) elérésére alkottak.
Termikusan: tiszta alumínium 226 W/mK, duralumínium (Al95/Cu 4/Mg1) 147 W/mK. Arról nem is beszélve, hogy a kedvezőbb megmunkálhatóság szempontjából ugyancsak az előbbi a preferált anyag. A duralnak a korrózióval szembeni ellenállása is alacsony. -
andrade
senior tag
válasz
#83381760
#13267
üzenetére
A réz nem oxidálódik az anódon.És a fémoxidok nem vezetik alapból a hőt jól. A levegő hatására képződik vékony oxid az alun de az a vastagabb amit eloxálásnál visznek rá csak rosszabbul vezeti a hőt.A szerepe nem is az hanem mivel kimondottan porózus ezért adszorbeál festékeket lakkot ami tetszetőssé teszi és az időjárás ellen is véd.Hővezetéshez ötvözött alumíniumot durált használnak ami rézzel ötvözött alumínium jobban vezeti a hőt és sokkal kevésbé oxidálódi.A rézzel érintkező alumínium valószínűleg durál mivel a színalumínium a rézzel galvánelemet képez a nedvesség hatására.
-
Lompos48
nagyúr
-
#83381760
törölt tag
Sziasztok!
Van egy Accelero Xtreme Plus II-m és el szeretném vinni eloxálásra.
Esetleg tudjátok hogy a hűtési teljesítmény romlani fog-e?
A bevonat kárt tehet a hűtőben? Mármint a hőcsövekben?Üdv.
-
Funthomi
aktív tag
Sziasztok!
Lehet, h volt már erről szó, de olyan sok a hozzászólás, h nem volt erőm végignézni.
Az a helyzet, h van egy régebbi 160 GB-os ATA Samsung vinyóm. Valószínűleg rossz benne az elektronika, azt kellene kicserélni. Lehet tudnék szerezni hozzá szintén 160-as vinyót, ami viszont SATA-s. Összevetettem az azon lévő elektronikai paramétereket, és persze vannak dolgok, amik nem egyeznek.
Az lenne a kérdésem, milyen tulajdonságoknak kellene egyeznie, h az elektronika cserét kivitelezhessem?
A válaszokat előre is köszönöm!Üdv!
-
Mexildos
aktív tag
A ház jellegéből is fakad, hogy tárolásra van tervezve. Hogy mire kell, lényegében tárolásra
na meg olcsóbb azért még mindig mint egy kész gyári darab igaz nem is azokkal akar versenyezni. Van olyan ember aki az elektronikai részeket meg tudja tervezni? ez mennyibe kerül? a házat mennyibe kerül áttervezni Hot swap kompatibilissá? Illetve mennyibe kerülne azt megoldani hogy az egyes fiokokat távolról le lehessen kapcsolni illetve ha kellene beindítani? -
Mexildos
aktív tag
válasz
mr_ricsi
#13257
üzenetére
Azt hiszem kicsit félre értettük egymást.
9 darab nyák van. Minden nyák 5 hdd-t tud fogadni. Viszont mivel multiplier ezért összesen 9 kábel megy a vezérlő kártyákig. Mivel ezek sata multiplier vezérlők. Tehát a HDD-k ötösével vannak vezérelve.
Összesen egy sorban 15 darab HDD van. Tehát kiszámolható, hogy egy sorban 3 darab nyák van. A nyákon van rajta a HDD táp ellátása is.
Mivel olyan nyák nem létezik mely natívban kezelné le mind az 5 HDD-t ezért nekem ilyenre volna szükségem. Ezt kellene megtervezni. Külön szükségesek speciális kábelek is, mert ezek külön nem kaphatóak, amik a táptól a nyákokig mennek. Lényegében speciális HDD dokkolóról van szó. Mivel a HDD-k csak állítva férnek be ezért van szükség egy nyákra melybe rögtön bele állnak. Alul pedig van egy kis hely ahol a nyákhoz futó kábelek vannak behúzva. Így viszont 4U magas HDD házat lehetne létrehozni. A HDD-ket 6 darab ventillátor hűtené 2 oldalról közrefogva. A házban elfér egy alaplap külön és egy boot lemez illetve 2 normál tápegység is.
A hot swap csak ráadás lenne. Az sem lenne rossz.Elnézést ha nyákozok de kicsit ezen a téren eléggé nem ismerem a szakmai fogalmakat. De remélem érthető voltam.
-
-
Lompos48
nagyúr
-
Mexildos
aktív tag
válasz
atesss
#13250
üzenetére
A számítógép ház Solidworks-ben készült el. Tulajdonképpen egyedinek mondható ház. Viszont számítógép házhoz kellene tervezni a házba beépítendő nyomtatott áramköri elemeket. Ez a HDD-khez lenne szükséges. Ugyanis alapból úgy lett megtervezve, hogy már egy kész nyomtatott áramköri lapkát szerelnének bele.
Viszont a kész nyomtatott áramköri lapka nem felel meg. Ugyanis úgy képzeljétek el, hogy az egyik oldalán a 5 hdd-t lehet rá dugni. Tehát a HDD-k állva kerülnek a házba. Viszont a nyomtatott áramkör második oldalán alul csak egy sata csatlakozó van, vagyis ez egy sata multiplier. Nekem viszont olyan kellene ami natív, tehát minden HDD-t egy-egy sata kábel vezérel. Összesen 9x5 db HDD helyezhető a 4U magas házba. A HDD-k állítva kerülnek a házba. Sajnos a behelyezésük nem hot swap. Bár nem lényeges, de ha valaki át tudná tervezni a tervek ezen részét akkor egész pofás házikó jöhetne ki belőle. Fontos figyelni a rezgés csillapításra és a hűtésre is!!!
Ezekben kellene segítség, de nem tudom az áttervezés mennyi pénzbe kerülne, már kész tervek alapján?
-
peq
aktív tag
Sziasztok!
Ma összedobtam egy régi konfigot, nevezetesen: abit nf7 s2g, 2600+ barton@2150mhz, 1gb ddr, fx5600. Feldobtam win7et, megy szépen, a rendszer stabil. Egyetlen gondom, hogy a proci környékén valami, halk, ciripelő hangot hallat. Mi lehet ez? Normális "áramhang", netán kezd meghalni a lap? Púpos kondit nem látok.
Ami még érdekes, hogy ha böngészőbe lehúzom a görgőt, vagy épp tölt egy új oldal akkor abbamarad. Viszont amint megállítom a képet, vagy betölt az oldal, újra előjön.
-
And
veterán
Egy három állású, minimum két áramkörös kapcsolóra van szükséged. Ilyen például a Lomex-ben kapható 45-02-89 rendelési számú, tárcsás kivitelben: ez 3 állású, de négy áramkörös (vagyis négy jelet tud háromfelé kapcsolni). Sajnos billenő kivitelben nincs három állású, illetve csak olyan, amelyiknek a középső állása nem vezet sehová (on-off-on). Úgyhogy a három állású tárcsás lehet a megoldás, két 'felesleges' áramkörrel, mivel neked csak két jelet (L és R) kell kapcsolnod.
-
fo_di
őstag
sziasztok!
újabb kérdéssel fordulnék felétek:
az alábbi rajz szerinti elrendezést akarom megvalósítani: a hang jön egy 3.5mm jack dugón keresztül, ezt pedig opcionálisan 3 felé vezetném (amik között lenne jack és rca is), ezek 1, 2 és 3
az lenne érdekes, hogy mivel tudnám megvalósítani, hogy egyszerre csak az egyik kimenet legyen aktív? (a jack-rca átalakítás mellékes, de mondjuk az "aktivátor" után is átalakíthatom a jack-rca-t, mert úgy akkor minden ágon csak 3 kábel van
van-e erre esetleg valami teljesen passzív megoldás? (kapcsoló, tekerő, akármi)
remélem, érthető, hogy mire gondolok (a szürke doboz lenne ez a kapcsoló, tekerő, valami)
-
atesss
addikt
válasz
Mexildos
#13241
üzenetére
Mit jelent az hogy CAD-ben készült ?
Egyedileg tervezett - és majd egyedi gyártásra kerülő gépházról van szó ?
Az nem lehet egy olcsó dolog...Az a kérdés, milyen formátumban vannak meg neked a tervek - ettől függ hogy lehet-e módosítani.
Ha csak a kész műszaki rajzok vannak megadva (több irányú nézet), akkor elég problémás.
De ha megvan a teljes, szerkeszthető 3D-s modelled (ha 3D-s tervező programot használt a tervező, de ez több mint valószínű), akkor jóval egyszerűbb a helyzet. Persze az adott programot így is ismerni kell.Az hogy "CAD-ben készült" nem egy ekzakt megfogalmazás.
Néhány program példaként: Autodesk AutoCAD, Autodesk Inventor, Catia, ProEnginier, stb.
Többet nem tudok fejből, én csak az Inventort tudom alapszinten kezelni (villamosmérnöknek tanulok, nem gépésznek). -
Bari
Modder
válasz
atesss
#13234
üzenetére
Szerintem első multi gépnek megteszi, az ára sem vészes főleg, hogy flexi szárat is adnak hozzá, az állvány meg csak arra jó hogy felakassza rá az ember ha a flexi szárral dolgozik. A hozzá adott tartozékokkal szerintem nem lenne gond. Nekem máig jók még a majd 10 éve vásárolt azóta már meghalt géphez adott gravírozó szárak.
A flexi szár pontossága lehet még kérdéses, nekem annak idején sikerült egy rosszba belefutni, így ha teheted mindenképp ott vedd meg ahol ki tudod próbálni, vagy három napon belül vissza tudod vinni ha ilyen problémája lenne. -
#13246
Wind-Storm
őstag
FireKeeper
#13242
Wind-Storm
őstag
válasz
FireKeeper
#13242
üzenetére
Túlbonyolítottnak érzem a dolgot...
Gondolom eredetileg mindegyik csak 3 esetleg (vga) 2 tűs csatlakozójú.
Szerintem kár is evvel bajlódni mivel a PWM ventik nyugodtan szabályozhatók feszültségcsökkentéses elven amit esetleg az alaplap is tud, vagy veszel olcsón egy előlapi szabályzot.Ha a videokártya feszültségcsökkentéssel oldja meg, arra nyugodtan rá lehet kötni, teljesen értelmetlen PWM-essé alakítani, de ha PWM-es, akkor valószínű ha rákötöd működne, de akkor meg értelmetlennek látom a PWM vezérlést, mondjuk nem tudom mit akarsz mivé alakítani.
Mod.: Majdnem kimaradt, ugye mindegyik PWM-es ventid maxon forog 12 volton?
Mert ez esetben helytálló a tanácsom. mert láttam én már...
-
#13244
And
veterán
FireKeeper
#13242
And
veterán
válasz
FireKeeper
#13242
üzenetére
Részletes specifikáció a PWM-es ventikhez: [link], a lényeg a 10. oldalon. Természetesen 555-ös időzítővel is lehet PWM-vezérlőt készíteni, pl.: [link], a teljesítményfokozat (Q1 és környéke) nélkül, mivel a kapcsolótranzisztort a 4-pines ventilátor eleve tartalmazza.
Mod.: kifejezetten PWM-es ventilátorhoz való vezérlő: [link]. -
#13243
Wind-Storm
őstag
FireKeeper
#13242
Wind-Storm
őstag
válasz
FireKeeper
#13242
üzenetére
Hova kéne az a venti amúgy?
-
#13242
FireKeeper
nagyúr
FireKeeper
nagyúr
Sziasztok!
Azt meg tudja valaki mondani, hogy a PWM vezérlésű ventillátorok milyen amplitúdójú/alapfrekvenciájú négyszögjelet kapnak vezérlésnek? Illetve ha már azt meg tudja mondani valaki, hogy milyen IC lenne jó ilyen vezérlésre, az is sokat segítene. 555-ös jó lenne hozzá?
Wind-Storm: házhűtő ventiket akarnám szabályozni. a procihűtőt az alaplap, a videókártyahűtőt a videókártya szabályozná, de a ház többi hűtőjét én szeretném.
-
Mexildos
aktív tag
Sziasztok!
Nem tudom jó helyen járok-e. Csak egy kérdést szeretnék feltenni! Ha szeretnék egy CAD-ban készült számítógép házon módosításokat eszközölni, főleg elektronikai (házba épített HDD csatlakozós megoldás nyákos nyomtatott áramkörös dolgok).
Jobban nem tudom leírni mert nem vagyok szakmabeli. De segítségeteket előre is köszönöm!
Ha jó helyen járok mindenképp érdekelne, hogy meg lehet-e oldani! -
And
veterán
válasz
atesss
#13238
üzenetére
"Milyen vezeték kellene erre ?"
Minél nagyobb keresztmetszetű (amit még könnyen rá tudsz tekerni), annál jobb. Valamilyen zománc- vagy lakkszigetelésű tekercselőhuzal az igazi.
"Az eltérés mit okozhat ?"
A tűrés elég nagy, ráadásul az induktivitás értéke egy csomó tényező függvénye, és némely paraméterek lefixálását igényli. Ilyenek pl. a minimális terhelőáram, vagy - amit az adatlapon is említenek - a tekercsen folyó áram maximális hullámossága (ripple current), az átlagáram százalékában. Itt találsz egy DC-konverterekhez való induktivitás kalkulátort: [link], a használatával sok érdekesség kiderül. Az LT1619-es fix 300 kHz-es frekvencián dolgozik, a maximális megengedhető áram-hullámosság a tekercsen 30%. Érdekes módon a példakapcsolás adatait behelyettesítve a kalkulátorba, a rajzon megadottnál nagyobb induktivitást eredményez.
"Kb. mekkora áramig lehet jó ?"
Ez a gerjesztéstől függ, azt pedig a menetszám és az átfolyó áram szorzata határozza meg. A menetszám viszont ugye nagyban függ a kívánt induktivitásértéktől, hiszen utóbbi a menetszám négyzetével arányos. A javasolt toroid magnak viszonylag normális adatlapja van, a tekercseléstől meg nem kell annyira félni, mindössze pár dolognak illik utánaszámolni (maximális indukció). A ferrit anyagú magok nagyságrendileg 0,3T (3000 gauss) körül telítődnek, erre oda kell figyelni, de a kiszámításához minden adat rendelkezésre áll az adatlapon (vasmag hatásos hossza, relatív permeabilitás), a szükséges menetszámot pedig egy adott induktivitásértékhez az AL-értékből (szintén adott) lehet megkapni. A tekercsen folyó maximális áramot az előbb belinkelt kalkulátor is megmutatja.
"Használható lehet ez az IC + MosFET + Schottky + Induktivitás más ki vagy bemeneti fesz tartományhoz is ?"
Természetesen. Az IC maga csak vezérlő, a FET egy bazi nagy áramú és jó paraméterekkel rendelkező típus, a diódával sem lehetnek gondjaink, bár a Schottky-ból felesleges duált venni, mikor szimpla is van. Egyedül az induktivitás értéke változhat a kívánalmaknak megfelelően. Sajnos pont ennek a konverternek az adatlapja nem ad túlzottan sok támpontot a konkrét értékválasztáshoz, de ez legyen a legnagyobb baj, meg azért több példakapcsolás is akad.
Igen, a mosfet adatlapját én is néztem, elég alacsony a szükséges Ugs. Az nagyobb probléma szokott lenni, hogy az alacsony nyitófeszültség a megadottnál lényegesen nagyobb csatorna-ellenállással párosul, bár ez itt alapban nagyon alacsony, és a kívánt áramtartomány sem extrém érték a fet képességeihez képest.
#13239: Mondom, az induktivitás értéke a kisebb gond, a nagyobb az, hogy a pontos típus ismerete nélkül sosem leszel tisztában az adott induktivitás / mag képességeivel (DC-ellenállás, telítődési áram), miközben 'fillérekért' vehetsz megfelelő adatlappal rendelkező magot, ami jó nagy tartalékkal rendelkezik (mondjuk méretre sem kicsi ), és azzal kedvedre kísérletezhetsz. -
atesss
addikt
válasz
atesss
#13238
üzenetére
Farnell-nél induktivitás is van, az 1,7 μH-hez közeli értékek 3,7A felett: [link]
Mondjuk van áruk is sajnos...
De pl. SOS-nél, vagy RET-nél is körbenézek majd.De eszembe jutott az is, hogy esetleg pl. alaplapról, modernebb VGA kariról nem lehetne-e leműteni ilyet ? Csak sajnos arra minimális esélyt látok, hogy pont egyezzen az induktivitás értékben...
MOD:
TME-nél: [link]
Sajnos csak 1,5μH és 2,2uH van. És egy kivételével 2A-3A közötti.
Van viszont egy 2,2uH - 5,9AÉs THT-ből 2uH - 7A: [link]
-
atesss
addikt
SOS-nál 5000 ft a min. rendelési érték (és ez asszem nettó).
Bár lehet azt össze tudnám szedni.
Attól függ milyen áraik vannak, kell majd pl. Atmega (valószinűleg 88-as), meg a "körítése" - valószinűleg 3-4 modulra való is.A szállítási költség viszont így is 1250 ft bruttó.
ChipCAD-ot megkérdezem, mert azt át lehetne venni személyesen is.
Igen, én is rögtön a Farnellre gondoltam tegnap, és megnéztem náluk.
Ott kb. mindent lehet kapni, csak alapból sem a legolcsóbb + én sem tudom mennyi a szállítás.
Ugyanis megpróbáltam körbenézni a honlapon, és úgy sem tudtam kitalálni !
Ami még megoldás lehetne, ha a Farnell UK-tól rendelnék.
Ugyanis nővérem Londonban dolgozik, és el tudná hozni. Csak az idő kevés, mert 13.-n jön már. Bár 19.-én meg a lakótársától jönnek el rokonok, tehát esetleg ők is el tudnák hozni.
De a Farnell UK-nál sem találtam meg a szállítási költségeket.
Lomex:
IRL2203NPBF (IR) RoHS N-POWERFET-LOGIC 30V 100A 130W 0,007R TO-220AB (TO-220) - 171Ft nagyker nettó.
15Ax2 45V RECT.SCH. DUAL MBR2545CT-E3/45 (VIS) RoHS TO-220AB (TO-220) COM.CAT. - 119Ft nagyker nettó - ez megfelel ?
FERRIT GYÜRÜ D=12.7x7.9x 6.4mm AL=75 20% 5961001101 () - 31Ft nagyker nettó.Milyen vezeték kellene erre ?
5 menettel kapsz 1,8µH induktivitást
Ez nem tűnik olyan bonyolultnak.
Az eltérés mit okozhat ?és ekkora áramnál még ez a mag sem fog telítődni.
Kb. mekkora áramig lehet jó ?de a mosfetet mégis csak ki kell nyitni (bár az ajánlott típus nagyon alacsony nyitófesznél képes nagy áramot vezetni)
És ez a Lomexes ?ennyire alacsony táp már a hatásfok romlásával járhat, ha a kapcsolás működőképes marad.
A hatásfok romlása mit jelent ?
80% helyett mondjuk 60% ?
De amúgy ha csak 3,1-3,2V-ig merítem a Li cellát, az is bőven elég, az alatt már úgy sem tudok nagy töltést kiszedni belőle.
Ez végképp igaz, ha a konverzió hatásfoka tovább romlik.Használható lehet ez az IC + MosFET + Schottky + Induktivitás más ki vagy bemeneti fesz tartományhoz is ?
Gondolkozok még ilyen megoldásokon is:
2x Li cella --> 12V
3x Li cella --> 12V
4x Li cella --> 12V
1x Li cella --> 5V
2x Li cella --> 5V
4x Li cella --> 5V
Utóbbi három pl. telefon (PDA, tablet, stb.) hordozható töltőnek. Ide elég 1A kimenet, vagy esetleg dupla töltőnek 1,5A (duplás töltőnek persze min. 2 cella esetén van igazából értelme.)MOD:
IRL2203N
Fig. 3-ból az olvasható le, hogy a min. VGS 2,75V-nél már melegen (175 fokos tokkal
) is 5A folyik.
3V-on meg 25A-42A (hömérséklet függően).
Ugyan még nem ismerem hogy itt pontosan mennyit kell kapcsolnija, de ez elég lehet, nem ?
Plusz feltételezve, hogy inkább a magasabb érték felé közelít ez, mivel nem akarom 175 fokra "izzítani" a Fet-et... -
And
veterán
válasz
atesss
#13236
üzenetére
Az LT1619-es megfelelő lehet. A Chipcad árlistáján ugyan nem látni, de érdemes rákérdezni, az SOS Electronic-nál viszont azt írják, hogy rendelésre hoznak. A Farnell is forgalmazza, a szállítási feltételeiket nem ismerem. (Persze rendelésre mindegyik tud hozni, a minimális darabszám kérdéses.)
Az adatlap 15. oldalán van egy konkrét 5V -> 12V / 5A-es megvalósítás. Mosfet-nek megfelel pl. az IRL2203N (logic level, Qg_max: 60nC), a Schottky a specifikált (vagy más, minimum 15A-es típus, pl. az MBR-sorozatból). Az induktivitás nehezebb ügy, az adott rajzon megadott típus mondjuk megfelelő lenne a maga brutál kivitelével, de ilyet - vagy hasonló kész nagyáramú típust - nem tudom, hol lehet beszerezni (és esetleg az induktivitás értékét is növelni kell valamelyest). De te magad is tekercselhetsz egyet egy megfelelő magra, kellő átmérőjű vezetékből. Példa: a Lomexben kapható 5961001101-es típusú (cikkszám: 50-01-04, AL=75nH) toroidra 5 menettel kapsz 1,8µH induktivitást, és ekkora áramnál még ez a mag sem fog telítődni.
Mod: problémás lehet a tervezett legkisebb bemeneti feszültség. Ugyan maga a konverter tok alacsonyabb feszültségről is működőképes, de a mosfetet mégis csak ki kell nyitni (bár az ajánlott típus nagyon alacsony nyitófesznél képes nagy áramot vezetni), ennyire alacsony táp már a hatásfok romlásával járhat, ha a kapcsolás működőképes marad. -
-
atesss
addikt
válasz
atesss
#13117
üzenetére
Kiderült közben a Ferm gép típusa, mármint az elterjedt neve:
Ferm FCT-160 a csak 40db fejjel), FCT-160F a flexibilis fejjel + állvánnyal + 40 tartozékkal.
10-1e között van.
Szerintetek ez megér ennyit, a flexi fejet + állványt is figyelembe véve ?
Vajon mennyiben változhatott meg ennek az újabb Ferm-nek a minősége ?
4-5-6 éves hozzászólásokban elég jókat olvastam a Ferm multigépekről, de ezek már nem azok a típusok !Ferm FCT-160F Árgép keresés:
[link]Gyártó oldalán:
[link]
Manual (magyar - 42.old):
[link]Boltoknál (részben árgépről keresve) - ha valakit érdekel így "ömlesztve" belinkelve:
[link] (hivatalos disztributor - az Alby helyett vajon ? )
[link]
[link] (Alby, őket kérdeztem ugye először, ők a profilváltás alatti cég, 1db maradt nekik, flexi fej nélkül (bár lehet tudnak rendelni azt is), 2 év gar.)
[link]
[link] (óriási választék, érdemes körbenézni mennyi fajta szerszám van - kb. mindenre van külön gép )
[link]
[link]Jó lenne olyan boltot találni, ahol van raktáron, és így kipróbálható, megtekinthető élőben.
Na meg olyat, ahol min. 2, vagy akár 3 év garanciát adnak rá.
Mivel nincs olyan nagy árkülönbség a boltok közt, plusz mondjuk ezer ft-ot megér a plusz 1 vagy 2 év gari. -
atesss
addikt
Üdv !
Hátha te tudsz segíteni nekem, másik topicban feltett kérdésemre, DC-DC koverterekkel kapcsolatban: [link]Lompos48-al vitáztunk egy kicsit rajta, elmondta hogy milyen - sajnos elég nyomós, és lehet áthidalhatatlan - hátrányai lennének a megvalósításnak.
De hátha te mégis tudsz ajánlani erre megfelelő IC-t. -
And
veterán
válasz
andrade
#13230
üzenetére
Ne vicceljünk már! Minden változtatható méréshatárú DVM-ben egyetlen méréshatárral (3,5 digites kijelzés esetén 200mV) rendelkező alapműszer van, mivel az ellenállásokból felépített feszültségosztót már jó ideje kitalálták. A tizedespontot is oda tehetjük, ahova akarjuk, konkrétan ennél a panelműszernél is.
-
And
veterán
válasz
GNKING
#13219
üzenetére
Egy kapcsolóüzemű megoldás: LT1374. Max. 4,5A-es step-down DC-konverter. Az adott alkalmazáshoz 15..25V-os bemeneti feszültséget igényel, és egy lineár stabilizátorral szemben nem egyszerűen 'elfűti' a többletet. Fél amperes áram felett a hatásfoka tipikusan 87-90%, és viszonylag kicsi (természetesen nagyáramú) induktivitást igényel, esetedben 10µH körül. A konvertert a ChipCad forgalmazza, induktivitás is beszerezhető hozzá (pl. DO5022P-103).
A Deprez-műszert én sem erőltetném hozzá, mert egyrészt minek, másrészt ha mégis egyszerű, pici és relatív olcsó megoldás kell erre, akkor inkább egy digitális panelműszer, pl.: [link]. -
mr_ricsi
veterán
-
-
#13225
andrade
senior tag
Wind-Storm
#13224
andrade
senior tag
válasz
Wind-Storm
#13224
üzenetére
Elő kell először állítani az adott változtatható feszültséget persze hogy multiméterrel is lehet mérni, de ha már van egy műszer ami illeszkedik is.És feszmérőként van bekötve.
-
GNKING
tag
válasz
atesss
#13217
üzenetére
Nem probléma, ha stabilizátorral működik. Szabályozható legyen 8 és 12V között egy potméterrel és 4A-ig terhelhető legyen, pc táp független legyen. A pumpát azért szeretném szabályozni mert a csendes pc-t szeretnék csinálni, de ha terhelem a gépet és melegszik akkor odatekerem neki a 12V-t.
-
becsitibi
senior tag
válasz
atesss
#13217
üzenetére
Arra gondolt szerintem hogy a vizhűtéshez felhasznált áramot,amit amúgy is a tápra kötne,vagy az alaplapra,azt megoldaná egy,a tápegységre csatlakoztatható szabályzóra /vezérlőre/,mivel lehet nem pwm-es a venti ami kell a radira,illetve a pumpa nem fordulatszabályzós,csak utóbbinál vigyázni kell,mert sok pumpa nem indul el 8 volt kezdő fesz nélkül.
Én is most épitek vizes rendszert,valami hasonló eljárással,ezért is keltette fel a figyelmem a dolog.
-
atesss
addikt
válasz
GNKING
#13216
üzenetére
Mennyire probléma, ha a táp egyszerűen egy stabilizátorral működik, azaz ha 8V-ra állítod, akkor a 12V és 8V közti részt elfűti ?
4V különbség - 4A mellett - ez már 16W, amihez kell egy méretesebb borda rá.
De ha mondjuk van egy erre felhasználható bordád, akkor ez lehet a legegyszerűbb megoldás elektronikailag.A PC-táptól függetlenül kell működnie ?
A vízpumpát miért kell amúgy szabályozni ? -
mr_ricsi
veterán
válasz
Doomgiver
#13214
üzenetére
Ne adj rá jelet (tekerd le a hangerőszabályzót), és mérj rá a hangszórónak mindkét kapcsára. A testhez képest 0 V-nak kell lenni mindkét kapocsnál. Amelyik kapcson eltér, a hozzá tartozó IC-nél ellenőrizd, hogy mindkét tápfeszét megkapja-e. Ha megkapja, akkor mérj rá az IC két bemeneti lábára. A testhez képest azokon is 0 V körüli fesznek kell lenni.
Ha nem 0V, akkor a leválasztó kondikat ellenőrizd, majd a két IC visszacsatoló hálózatát. -
mr_ricsi
veterán
válasz
eXtase
#13204
üzenetére
"Értsd pl.: Elektromos berendezés tervezésénél is a legrosszabb eshetőségre kell tervezni és ehhez válogatni az alkatrészeket, egyértelmű, hogy az adott problémára vonatkozik..."
Adott esetben: a kapcsolóüzemű dugasztápok egészen ritkán szoktak megszaladni, ezért nem is szoktak erre a készülékekben külön védelmet kialakítani. De ha az 5V-os dugasztáp mégis megszaladna, akkor sem tudna 10-15V-nál nagyobb feszt kiadni, amit az itt ajánlott 25-40V-os schottkyk gond nélkül lekezelnek.
De ha mégis ragaszkodsz a megfutásvédelemhez, akkor miért csak az alaplapot félted? A kivégzett 2,5"-os HDD-t például nagyobb kárként élheti meg a tulaj, az elveszett adatai miatt."Egyébként ez nagyon nem így van... !"
Pedig de. Fizika tantárgy keretében nem tanítják, ezért nem része az alapműveltségnek, de akiket Elektrotechnikával fárasztottak, azok részesültek a titokból. -
Lompos48
nagyúr
válasz
eXtase
#13208
üzenetére
Máskülönben hogy kapcsolnál össze párhuzamosan két áramforrást, ha a kapocsfeszültségek nem egyenlők? Erre vannak a rezisztív tagok (is)...
Két áramforrást nyugodtan, bármikor és a 2 áram összeadódik. Elméleti feszültségtartalékuk végtelen, akárcsak belső ellenállásuk. De az előzményekben 2 pucér feszültségforrásról és azok párhuzamosan kötéséről volt szó. Minden rezisztív vagy dióda nélkül. De hadd' ne fojtassuk a villamossági leckéket. Te kérted ki magadnak, hogy csak egy hub-ról van szó. OK?
-
eXtase
tag
válasz
Lompos48
#13205
üzenetére
Igen, kiegyenlítő áramoknak nevezik... és igen folyhatnak, de csak egy esetben.
Viszont ebben az esetben (hub) van egy soros tag az egyik oldalon ami (pontosan a Kirchhoff tv. értelmében) a terhelést kiegyenlítheti, és nem, nem folyhat mivel felé záróirányban van a dióda!Máskülönben hogy kapcsolnál össze párhuzamosan két áramforrást, ha a kapocsfeszültségek nem egyenlők? Erre vannak a rezisztív tagok (is)...
-
eXtase
tag
válasz
mr_ricsi
#13198
üzenetére
Te aztán mindenbe belekötsz, de ám legyen...
Nem így van. Egy MP3 lejátszónak nem kell kibírnia a Föld teljes megsemmisülését.
Eeez igen... és akkor még én érvelek rossz stílusban? Sztem itt rajtad kívül mindenki értette amit írok. Értsd pl.: Elektromos berendezés tervezésénél is a legrosszabb eshetőségre kell tervezni és ehhez válogatni az alkatrészeket, egyértelmű, hogy az adott problémára vonatkozik... és nem a föld megsemmisülésére.Az SM tápnak terhelés hatására gyakorlatilag nem esik a feszültsége.
Vagyis a Switch-mode, azaz kapcsolóüzemű táp esetén ha jól értelmezem...
Igen, a névleges terhelés eléréséig alig!Párhuzamosan kapcsolt feszültséggenerátoroknál a nagyobb feszültségű fogja az áramot áthajtani.
Igen? Ezt jó tudni! Egyébként ez nagyon nem így van... !Engedd meg hogy idézzem az aláírásodat!
"Sokkal kellemesebb úgy hibát keresni, ha tudod, hogy másban kell!"
Ez mennyire igaz! -
Ugyanis minimum 6 méter a PWM control vezeték megengedett kábelhossza...
azért köszi
) is 5A folyik.
Eeez igen... és akkor még én érvelek rossz stílusban? Sztem itt rajtad kívül mindenki értette amit írok. Értsd pl.: Elektromos berendezés tervezésénél is a legrosszabb eshetőségre kell tervezni és ehhez válogatni az alkatrészeket, egyértelmű, hogy az adott problémára vonatkozik... és nem a föld megsemmisülésére.Új hozzászólás Aktív témák
Hirdetés
- OLED TV topic
- E-roller topik
- Autós topik
- Hitelkártyák használata, hitelkártya visszatérítés
- Samsung Galaxy S25 - végre van kicsi!
- One otthoni szolgáltatások (TV, internet, telefon)
- Gurulunk, WAZE?!
- HiFi műszaki szemmel - sztereó hangrendszerek
- Linux kezdőknek
- Azonnali fotós kérdések órája
- További aktív témák...
- BESZÁMÍTÁS! ASUS TUF Z390-PLUS GAMING alaplap garanciával hibátlan működéssel
- Bomba ár! Dell Latitude 7280 - i5-7GEN I 8GB I 256SSD I 12,5" FHD I Cam I W11 I Garancia!
- Telefon felvásárlás!! Samsung Galaxy A12/Samsung Galaxy A22/Samsung Galaxy A32/Samsung Galaxy A52
- Samsung Galaxy J6 2018 32GB, Kártyafüggetlen, 1 Év Garanciával
- BESZÁMÍTÁS!Gigabyte B650M R7 7800X3D 64GB DDR5 1TB SSD RTX 3080Ti 12GB Corsair 4000D Airflow TG 750W
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: PC Trade Systems Kft.
Város: Szeged
